آیا گسکت مبدل حرارتی قابل تعمیر است؟ راهنمای تعمیر و تعویض

گسکت مبدل حرارتی یکی از مهم‌ترین اجزای آب‌بندی در مبدل های حرارتی صفحه‌ای واشردار است و خرابی آن می‌تواند به نشتی سیال، افت عملکرد حرارتی و توقف فرآیند منجر شود. اما آیا گسکت مبدل حرارتی واقعاً قابل تعمیر است یا باید آن را تعویض کرد؟

در بیشتر موارد، گسکت ترک خورده، پاره‌شده، سخت‌شده، متورم یا دچار تغییر شکل دائمی قابل تعمیر مطمئن نیست و باید تعویض شود. با این حال، اگر گسکت از نظر ظاهری و خواص الاستومری سالم باشد و فقط از شیار صفحه خارج شده یا به‌درستی در جای خود قرار نگرفته باشد، ممکن است با بررسی و جاگذاری صحیح مشکل برطرف شود.

در این راهنما از اکسرلند، تفاوت بین تعمیر، جاگذاری مجدد و تعویض گسکت در مبدل های حرارتی صفحه ای واشردار را بررسی می‌کنیم و توضیح می‌دهیم چگونه وضعیت گسکت را تشخیص دهید، چه عواملی باعث خرابی آن می‌شوند، چگونه گسکت مناسب را انتخاب و تعویض کنید و پس از مونتاژ، عملکرد و آب‌بندی مبدل را بررسی کنید.

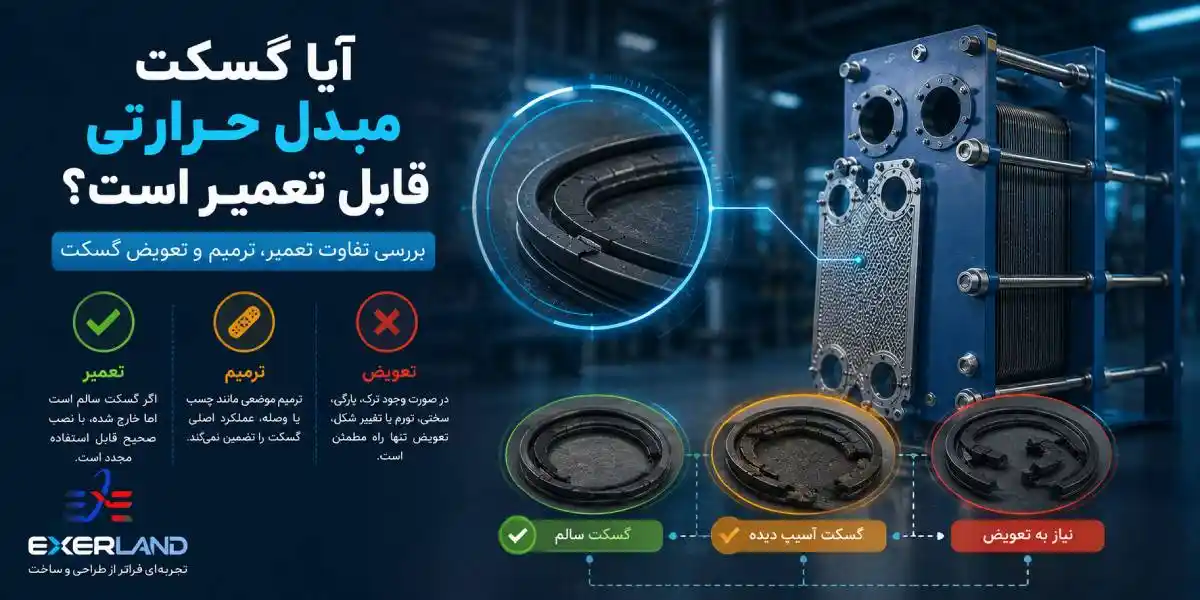

آیا گسکت مبدل حرارتی قابل تعمیر است؟

در بیشتر موارد، گسکت آسیب‌دیده مبدل حرارتی قابل تعمیر دائمی و قابل اتکایی نیست و تعویض گسکت راهکار استاندارد و مطمئن‌تری محسوب می‌شود. با این حال، هر خروج گسکت از محل خود به معنی خرابی آن نیست. اگر گسکت از نظر ظاهری سالم باشد و فقط از شیار صفحه خارج شده یا به‌درستی در جای خود قرار نگرفته باشد، ابتدا باید وضعیت آن، شیار گسکت و نحوه مونتاژ مبدل حرارتی بررسی شود.

به‌طور کلی، تصمیم‌گیری را می‌توان به شکل زیر انجام داد:

بنابراین، «تعمیر گسکت» و «جاگذاری مجدد گسکت سالم» یکسان نیستند. اگر ساختار الاستومری گسکت آسیب دیده باشد، چسب‌کاری یا ترمیم موضعی معمولاً راهکار مطمئنی برای بازگرداندن آب‌بندی مبدل نیست و باید علت خرابی نیز پیش از نصب گسکت جدید بررسی شود.

چه زمانی گسکت مبدل حرارتی باید تعویض شود؟

تعویض گسکت زمانی ضروری است که گسکت دیگر نتواند آب‌بندی مطمئن بین صفحات مبدل حرارتی را حفظ کند یا خواص مکانیکی و شیمیایی خود را از دست داده باشد. صرف مشاهده نشتی برای تصمیم‌گیری کافی نیست؛ وضعیت خود گسکت، صفحات، شیار گسکت و شرایط کاری مبدل نیز باید بررسی شود.برای تعمیرات دوره‌ای و بررسی وضعیت صفحات، استفاده از مبدل حرارتی صفحه ای گسکت دار به دلیل امکان باز شدن دستگاه و تعویض گسکت‌ها، گزینه مناسبی برای بسیاری از صنایع است.

مهم‌ترین نشانه‌هایی که می‌توانند نشان‌دهنده نیاز به تعویض گسکت باشند عبارت‌اند از:

۱. ترک خوردگی یا پارگی گسکت

وجود ترک، پارگی یا بریدگی در بخش آب‌بندی گسکت باعث کاهش سطح تماس و ایجاد مسیر نشتی می‌شود. در این شرایط ترمیم موضعی معمولاً راهکار قابل اتکایی برای سرویس طولانی‌مدت نیست و گسکت باید تعویض شود.

۲. سخت و شکننده شدن گسکت

گسکت در اثر کارکرد طولانی، دمای نامناسب یا شرایط شیمیایی نامطلوب ممکن است خاصیت الاستیکی خود را از دست بدهد. گسکت سخت و شکننده نمی‌تواند نیروی آب‌بندی لازم را در سطح تماس حفظ کند و احتمال نشتی افزایش می‌یابد.

۳. تورم یا تغییر ابعاد گسکت

تورم گسکت می‌تواند نشانه ناسازگاری متریال گسکت با سیال یا مواد شیمیایی مورد استفاده در فرآیند باشد. در این وضعیت، علاوه بر تعویض گسکت، باید علت ایجاد تورم و سازگاری متریال جدید با شرایط کاری بررسی شود.

۴. تغییر شکل دائمی

اگر گسکت در اثر فشار، دما یا مونتاژ نامناسب دچار له‌شدگی، کشیدگی یا تغییر شکل دائمی شده باشد، احتمال بازگشت آن به وضعیت مناسب آب‌بندی کاهش پیدا می‌کند و استفاده مجدد از آن قابل اتکا نیست.

۵. نشتی تکرارشونده پس از مونتاژ

اگر پس از بستن مجدد مبدل، نشتی دوباره ایجاد شود، نباید بلافاصله فقط گسکت را مقصر دانست. در این شرایط باید فشردگی گسکت، وضعیت صفحات، شیار گسکت، ترتیب صفحات و نحوه بستن فریم بررسی شود. در صورت تأیید خرابی گسکت، تعویض آن ضروری است.

۶. تخریب شیمیایی یا حرارتی

قرار گرفتن گسکت در معرض دما، فشار یا سیالی خارج از محدوده سازگاری آن می‌تواند باعث تخریب تدریجی الاستومر شود. در چنین شرایطی انتخاب گسکت جدید باید بر اساس نوع سیال، دمای کاری، فشار و شرایط فرآیندی انجام شود، نه صرفاً بر اساس شکل ظاهری گسکت قبلی.

به‌طور خلاصه، اگر گسکت ترک خورده، پاره، سخت، شکننده، متورم یا دچار تغییر شکل دائمی شده باشد، تعویض آن گزینه مطمئن تری است. اما اگر گسکت از نظر فیزیکی سالم باشد و مشکل فقط به دلیل خروج از شیار یا مونتاژ نامناسب ایجاد شده باشد، ابتدا باید امکان اصلاح و جاگذاری صحیح بررسی شود.

بیشتر بخوانید:  مزایا و معایب مبدل حرارتی صفحه ای واشردار

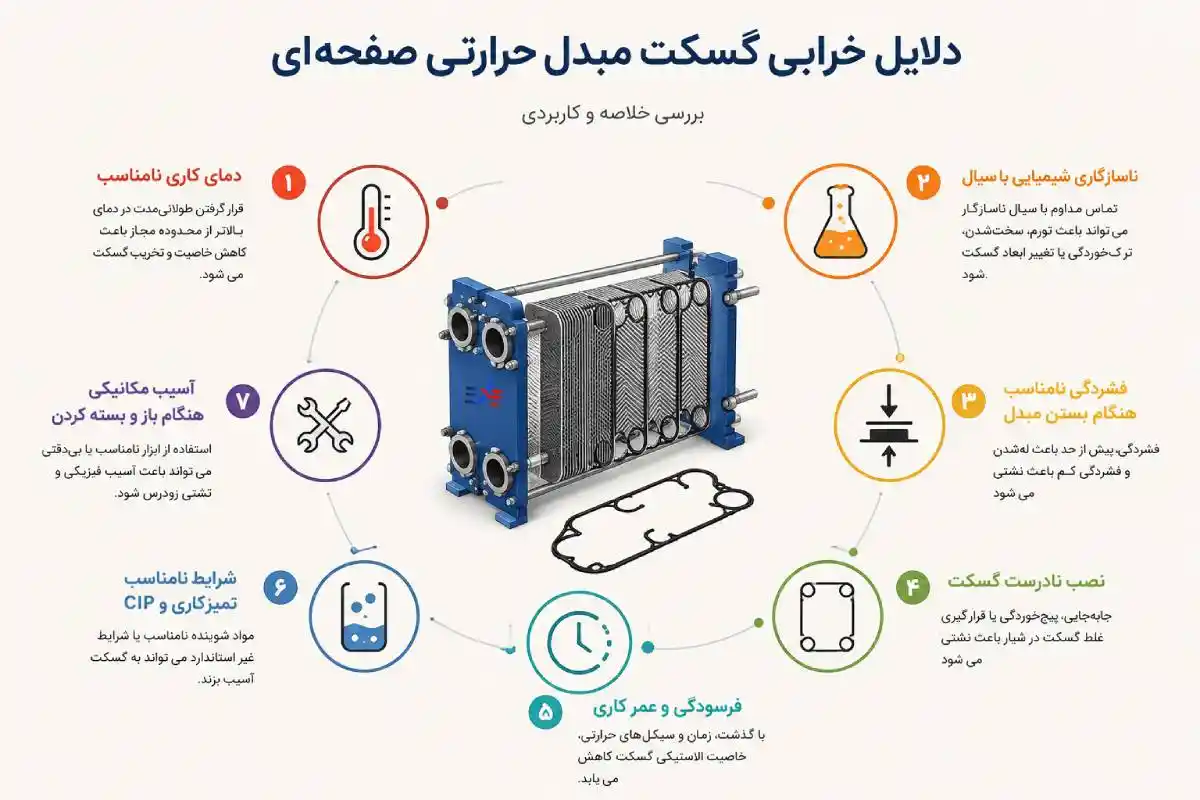

چرا گسکت مبدل حرارتی خراب می شود؟

خرابی گسکت مبدل حرارتی معمولاً نتیجه یک عامل واحد نیست. دمای نامناسب، فشار کاری، ناسازگاری شیمیایی، مونتاژ نادرست، فشردگی بیش از حد یا ناکافی و فرسودگی طبیعی می‌توانند به‌تنهایی یا به‌صورت هم‌زمان باعث کاهش عمر گسکت و ایجاد نشتی شوند.

۱. دمای کاری نامناسب

هر گسکت دارای محدوده مشخصی از تحمل دماست. قرار گرفتن طولانی‌مدت گسکت در دمای بالاتر از محدوده مجاز می‌تواند باعث سخت‌شدن، کاهش خاصیت ارتجاعی، ترک‌خوردگی یا تخریب تدریجی آن شود.

بنابراین انتخاب گسکت باید بر اساس دمای واقعی کار و شرایط فرآیند انجام شود، نه فقط بر اساس نوع مبدل.

۲. ناسازگاری شیمیایی با سیال

تماس مداوم گسکت با سیالی که از نظر شیمیایی با متریال آن سازگار نیست، می‌تواند باعث تورم، نرم‌شدن، سخت‌شدن، ترک‌خوردگی یا تغییر ابعاد گسکت شود.

این موضوع در فرآیندهای شیمیایی و همچنین هنگام استفاده از مواد شوینده و محلول‌های CIP اهمیت بیشتری دارد. بنابراین انتخاب جنس گسکت باید بر اساس نوع سیال، غلظت، دما و شرایط تماس انجام شود.

۳. فشردگی نامناسب هنگام بستن مبدل

گسکت برای ایجاد آب‌بندی مناسب به فشردگی کنترل‌شده نیاز دارد. اگر فریم بیش از حد بسته شود، گسکت ممکن است له یا تغییر شکل دهد. اگر فشردگی کافی نباشد نیز سطح تماس لازم برای آب‌بندی ایجاد نمی‌شود.

به همین دلیل، بستن فریم باید مطابق الزامات سازنده و مشخصات طراحی مبدل انجام شود.

۴. نصب نادرست گسکت

قرار گرفتن گسکت در شیار نامناسب، جابه‌جایی گسکت، پیچ‌خوردگی یا عدم قرارگیری صحیح آن روی صفحه می‌تواند حتی در صورت سالم بودن گسکت باعث نشتی شود.

بنابراین قبل از تعویض گسکت، باید وضعیت شیار و نحوه نصب نیز بررسی شود تا مشکل صرفاً با تعویض قطعه پنهان نشود.

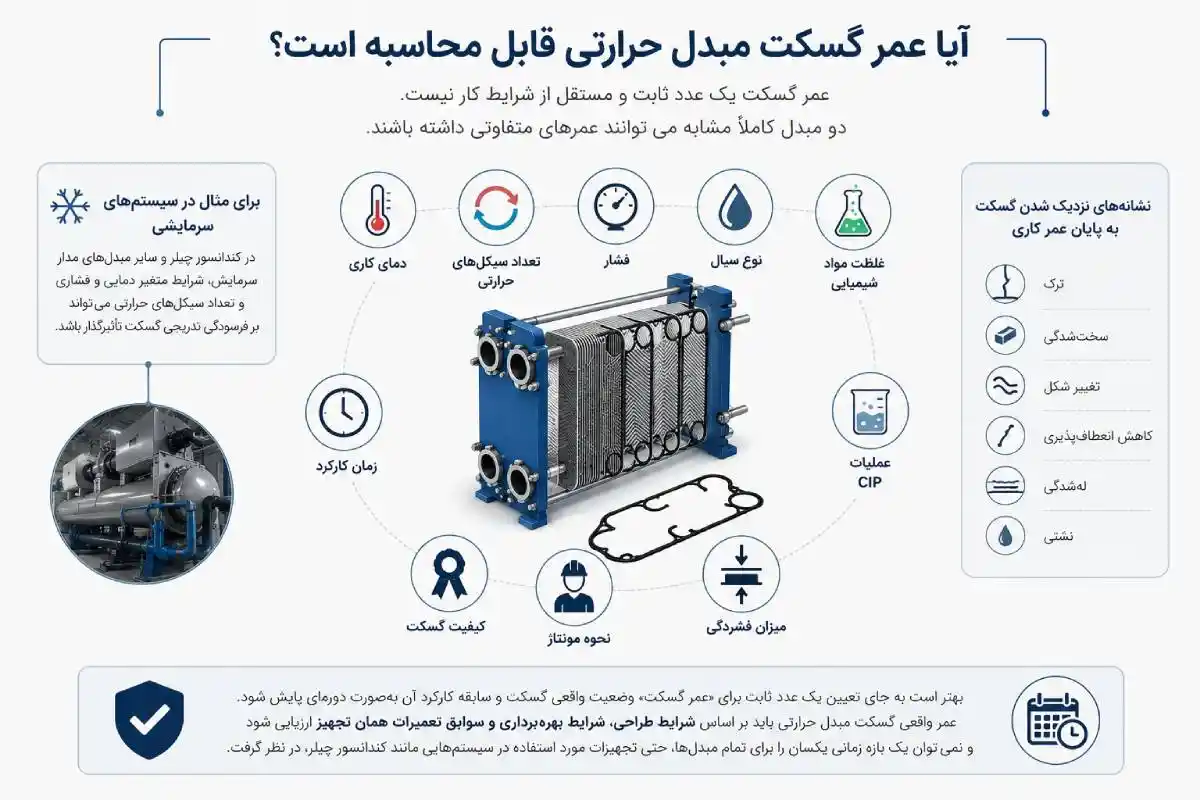

۵. فرسودگی و عمر کاری

گسکت یک قطعه مصرفی است و خواص الاستیکی آن با گذشت زمان و تحت تأثیر شرایط کاری تغییر می‌کند. تعداد سیکل‌های حرارتی، مدت زمان کارکرد، دمای فرآیند و دفعات باز و بسته شدن مبدل می‌توانند بر عمر آن اثر بگذارند.

به همین دلیل، عمر گسکت را نمی‌توان فقط بر اساس یک عدد ثابت از سال‌های کارکرد تعیین کرد و شرایط واقعی بهره‌برداری باید در نظر گرفته شود.

۶. شرایط نامناسب تمیزکاری و CIP

مواد شیمیایی مورد استفاده برای شست‌وشوی مبدل می‌توانند در صورت انتخاب نامناسب غلظت، دما یا ماده شوینده، به گسکت آسیب بزنند.

اگر پس از عملیات CIP تغییر رنگ، تورم، سخت‌شدن یا تغییر شکل گسکت مشاهده شود، باید سازگاری گسکت با محلول شست‌وشو بررسی شود.

۷. آسیب مکانیکی هنگام باز و بسته کردن

استفاده از ابزار نامناسب، کشیدن گسکت، قرار دادن آن با فشار یا بی‌دقتی و باز و بسته کردن نادرست صفحات می‌تواند باعث آسیب مکانیکی به گسکت شود.

در چنین شرایطی حتی گسکت جدید نیز ممکن است در مدت کوتاهی دچار نشتی شود.

بنابراین، تعویض گسکت به‌تنهایی همیشه راه‌حل کامل نیست. اگر علت اصلی خرابی مشخص نشود، گسکت جدید نیز ممکن است دوباره دچار تورم، ترک، تغییر شکل یا نشتی شود.

پیش از نصب گسکت جدید، حداقل باید دمای کاری، فشار، نوع سیال، شرایط CIP، وضعیت صفحات و شیار گسکت و نحوه فشرده سازی فریم بررسی شوند.

چگونه گسکت مناسب برای مبدل حرارتی را انتخاب کنیم؟

انتخاب گسکت مناسب مبدل حرارتی فقط بر اساس ابعاد یا شکل ظاهری گسکت قبلی انجام نمی‌شود. گسکت باید از نظر متریال، دمای کاری، فشار، نوع سیال، شرایط شیمیایی و نحوه بهره‌برداری با مبدل و فرآیند سازگار باشد.

مهم ترین عوامل در انتخاب گسکت

انتخاب متریال گسکت

متریال گسکت باید متناسب با شرایط فرآیند انتخاب شود. برای مثال، EPDM در بسیاری از کاربردهای آب گرم و برخی سیالات آبی استفاده می‌شود، در حالی که NBR در برخی کاربردهای مرتبط با روغن و سیالات هیدروکربنی گزینه مناسبی است. در شرایط دمایی یا شیمیایی خاص نیز ممکن است متریال‌هایی مانند FKM یا HNBR مورد استفاده قرار گیرند.

با این حال، انتخاب متریال نباید صرفاً بر اساس نام سیال انجام شود. دما، غلظت، فشار، زمان تماس و شرایط شست‌وشو نیز باید هم‌زمان بررسی شوند.

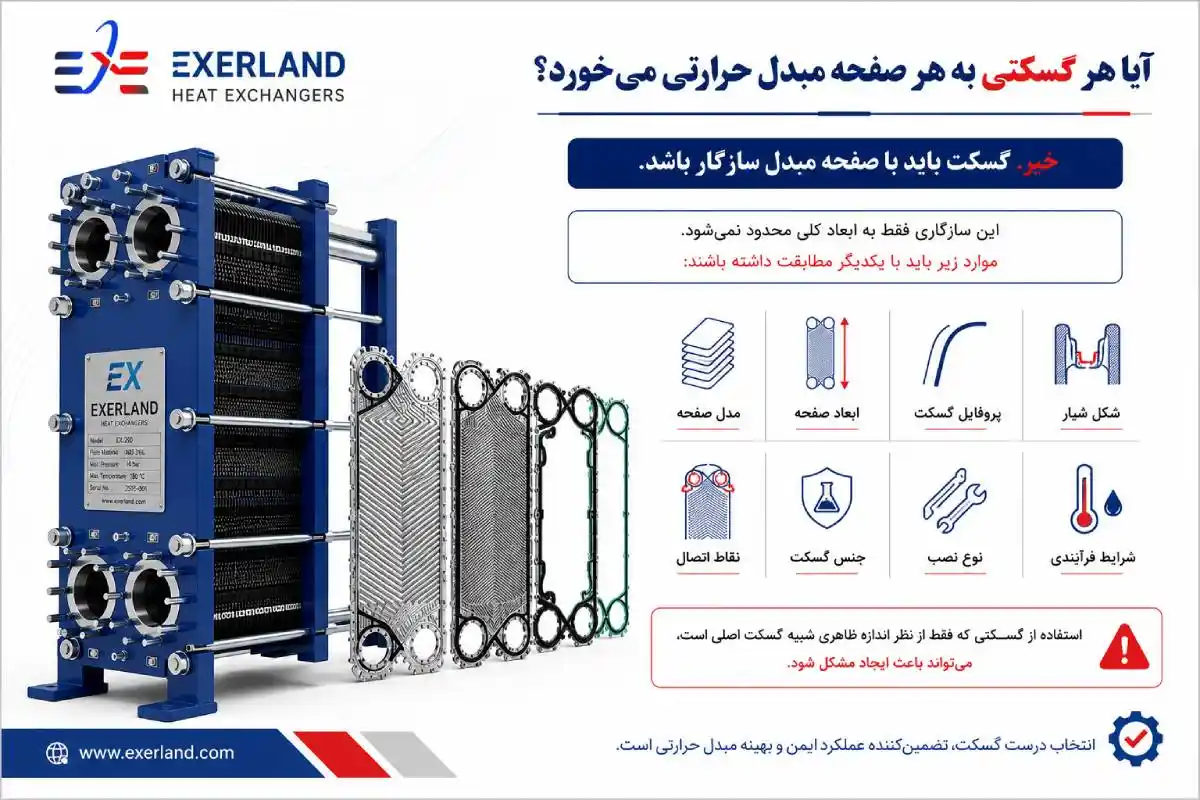

تطابق گسکت با صفحه مبدل

حتی اگر جنس گسکت مناسب باشد، استفاده از گسکتی با ابعاد، پروفایل یا طراحی نامتناسب با صفحه می‌تواند باعث آب‌بندی نامناسب شود.

بنابراین پیش از سفارش گسکت باید حداقل مدل و مشخصات مبدل، نوع صفحه، ابعاد گسکت، پروفایل و متریال مورد نیاز بررسی شود.

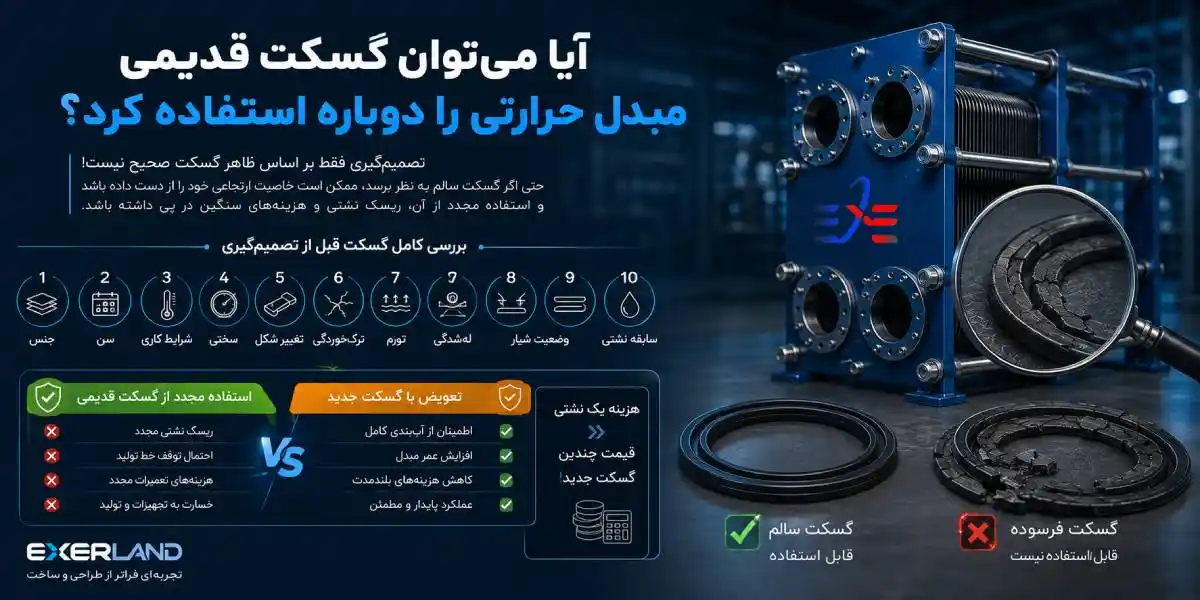

آیا می‌توان گسکت جدید را دقیقاً مشابه گسکت قبلی انتخاب کرد؟

در بسیاری از موارد گسکت جدید بر اساس مشخصات گسکت قبلی انتخاب می‌شود، اما این کار همیشه کافی نیست. اگر گسکت قبلی به دلیل دمای نامناسب، ناسازگاری شیمیایی یا شرایط نادرست بهره‌برداری دچار خرابی شده باشد، تکرار همان متریال ممکن است باعث تکرار مشکل شود.

به همین دلیل، علت خرابی گسکت قبلی باید پیش از انتخاب گسکت جدید مشخص شود.

برای بررسی دقیق تر پارامترهای مؤثر در انتخاب تجهیز، می توانید چک لیست انتخاب مبدل حرارتی صفحه ای را نیز بررسی کنید تا مشخصات مبدل و شرایط کاری پیش از انتخاب گسکت به صورت منظم ارزیابی شوند.

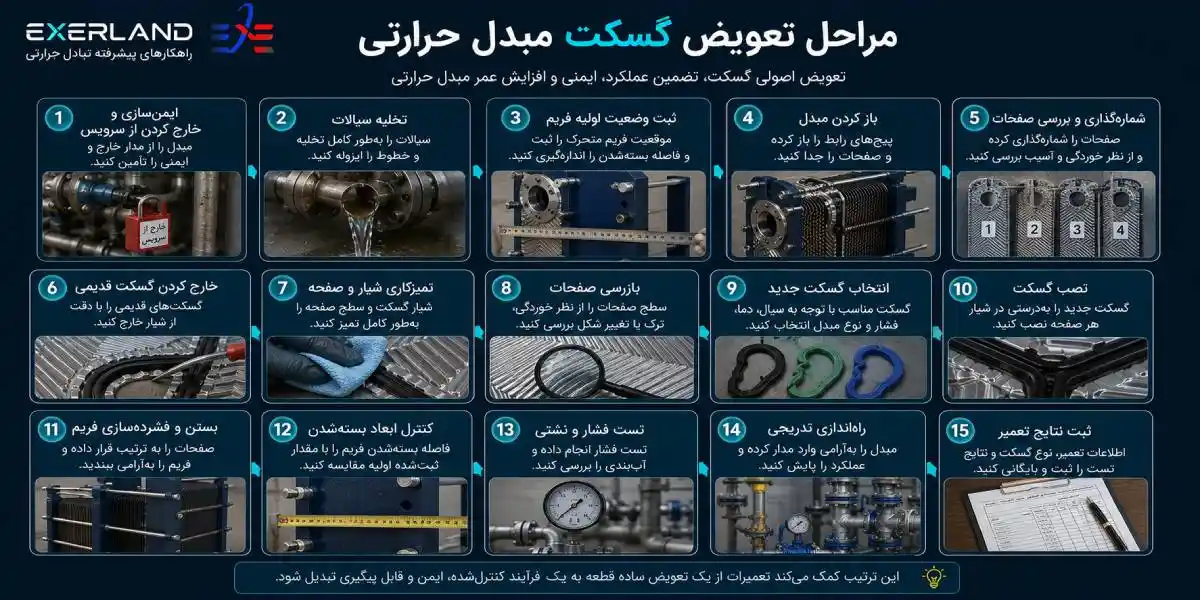

مراحل تعویض گسکت مبدل حرارتی صفحه ای

تعویض گسکت مبدل حرارتی صفحه ای فقط خارج کردن گسکت قدیمی و نصب گسکت جدید نیست. برای جلوگیری از نشتی مجدد و آسیب به صفحات، باید وضعیت صفحات، شیار گسکت، سطح آب‌بندی و نحوه بستن فریم نیز بررسی شود.

۱. توقف، ایزوله و تخلیه مبدل

پیش از باز کردن مبدل، دستگاه باید از مدار خارج و از نظر فشار و دما به شرایط ایمن برسد. سپس مسیرهای ورودی و خروجی ایزوله و سیال باقی‌مانده داخل مبدل تخلیه شود.

در صورت وجود سیال داغ، خورنده یا خطرناک، الزامات ایمنی و روش اجرایی مناسب باید رعایت شود.

۲. اندازه‌گیری وضعیت فشردگی فریم

پیش از باز کردن فریم، وضعیت فعلی فشردگی مبدل و در صورت وجود، ابعاد مشخص‌شده توسط سازنده ثبت شود. این اطلاعات در هنگام مونتاژ مجدد برای جلوگیری از فشردگی بیش از حد یا ناکافی گسکت اهمیت دارد.

۳. باز کردن فریم و خارج کردن صفحات

پیچ‌های فریم باید به‌صورت کنترل‌شده و مطابق روش اجرایی مناسب باز شوند. صفحات به‌آرامی خارج یا در وضعیت مناسب برای بازرسی قرار گیرند تا از خم‌شدن، خط‌افتادن یا آسیب مکانیکی جلوگیری شود.

۴. خارج کردن گسکت قدیمی

گسکت قدیمی باید بدون آسیب زدن به شیار گسکت یا سطح آب‌بندی صفحه جدا شود. باقی‌ماندن تکه‌های گسکت، چسب یا آلودگی در شیار می‌تواند مانع قرارگیری صحیح گسکت جدید شود.

۵. تمیزکاری و بازرسی صفحات

پیش از نصب گسکت جدید، صفحات باید از نظر رسوب، خوردگی، ترک، تغییر شکل، خط‌وخش و آسیب در ناحیه آب‌بندی بررسی شوند.

همچنین شیار گسکت باید کاملاً تمیز باشد. اگر صفحه یا شیار آن آسیب دیده باشد، صرفاً تعویض گسکت ممکن است مشکل نشتی را برطرف نکند.

۶. نصب گسکت جدید

گسکت جدید باید از نظر متریال، ابعاد، پروفایل و سازگاری با صفحه و شرایط کاری بررسی شود. سپس مطابق طراحی صفحه در شیار خود قرار گیرد.

گسکت نباید تحت کشش، پیچش یا فشار موضعی غیرعادی نصب شود.

۷. چیدمان و بستن صفحات

صفحات باید مطابق ترتیب و آرایش صحیح خود در فریم قرار گیرند. پس از آن فریم به‌صورت تدریجی و یکنواخت بسته شود تا گسکت‌ها به شکل مناسب فشرده شوند.

۸. کنترل نهایی و راه‌اندازی

پس از مونتاژ، مبدل باید مطابق روش اجرایی و شرایط کاری سیستم تحت تست و راه‌اندازی قرار گیرد. در این مرحله وجود نشتی خارجی، افت فشار غیرعادی، تغییرات دمایی غیرمنتظره و عملکرد کلی مبدل بررسی می‌شود.

اگر نشتی پس از تعویض گسکت ادامه داشته باشد، نباید بلافاصله گسکت جدید را معیوب فرض کرد. فشردگی فریم، وضعیت صفحات، شیار گسکت، ترتیب صفحات و شرایط بهره‌برداری نیز باید بررسی شوند.

تست و کنترل مبدل حرارتی پس از تعویض گسکت

پس از نصب گسکت جدید و مونتاژ مجدد مبدل حرارتی صفحه‌ای، پیش از بازگرداندن تجهیز به شرایط عادی بهره‌برداری باید وضعیت آب‌بندی، فشار، دما و عملکرد مبدل بررسی شود. هدف از این مرحله فقط اطمینان از نبود نشتی خارجی نیست؛ بلکه باید مشخص شود مبدل پس از تعویض گسکت، در شرایط کاری مورد انتظار عملکرد پایدار دارد.

۱. بررسی ظاهری پیش از راه‌اندازی

پیش از ورود سیال به مبدل، وضعیت فریم، صفحات، اتصالات و محل قرارگیری گسکت بررسی شود.

موارد زیر باید کنترل شوند:

• گسکت از شیار خود خارج نشده باشد.

• گسکت پیچ‌خورده یا تحت کشش غیرعادی نباشد.

• صفحات در آرایش صحیح قرار گرفته باشند.

• اتصالات به‌درستی بسته شده باشند.

• آثار قابل مشاهده‌ای از آسیب، جابه‌جایی یا له‌شدگی گسکت وجود نداشته باشد.

۲. راه‌اندازی تدریجی مبدل

پس از اتمام بازرسی، مبدل باید به‌صورت کنترل‌شده وارد مدار شود. باز کردن ناگهانی شیرها یا اعمال سریع فشار و دما می‌تواند به گسکت‌ها و صفحات تنش وارد کند.

در زمان راه‌اندازی، فشار و دمای سیال باید به‌صورت تدریجی افزایش پیدا کند و محل‌های آب‌بندی و اتصالات از نظر نشتی تحت نظر باشند.

۳. کنترل نشتی خارجی

اولین کنترل عملی پس از راه‌اندازی، بررسی آب‌بندی مبدل است.

محل‌های زیر باید بررسی شوند:

• اطراف صفحات

• خط آب‌بندی گسکت

• اتصالات و فلنج‌ها

• محل ورود و خروج سیالات

• بخش‌های اطراف فریم

وجود رطوبت، قطره، پاشش یا خروج سیال باید جدی گرفته شود.

اگر نشتی مشاهده شد، نباید بدون بررسی علت، صرفاً پیچ‌های فریم بیش از حد سفت شوند. ابتدا باید وضعیت گسکت، نحوه قرارگیری آن، سلامت صفحات، شیار گسکت و میزان فشردگی فریم بررسی شود.

۴. کنترل فشار و افت فشار

فشار ورودی و خروجی هر دو مدار باید اندازه‌گیری و با شرایط طراحی، مشخصات سازنده یا داده‌های عملکردی قبلی مقایسه شود.

افزایش غیرعادی افت فشار می‌تواند با عواملی مانند گرفتگی مسیر، رسوب، محدودیت جریان، آرایش نادرست صفحات یا تغییر شرایط فرآیند مرتبط باشد.

بنابراین افزایش افت فشار را نباید به‌تنهایی نشانه خرابی گسکت در نظر گرفت.

۵. کنترل دمای ورودی و خروجی

دمای ورودی و خروجی هر دو سیال پس از رسیدن مبدل به شرایط پایدار باید ثبت شود.

اگر دمای خروجی با مقدار مورد انتظار مطابقت نداشته باشد، علاوه بر وضعیت گسکت، عواملی مانند دبی سیال، رسوب، هواگرفتگی، وضعیت صفحات و شرایط فرآیندی نیز باید بررسی شوند.

۶. بررسی عملکرد حرارتی

پس از پایدار شدن شرایط کاری، عملکرد حرارتی مبدل باید با داده‌های طراحی یا عملکرد مرجع مقایسه شود.

پارامترهایی مانند دبی، دمای ورودی و خروجی و ظرفیت انتقال حرارت می‌توانند برای ارزیابی عملکرد مورد استفاده قرار گیرند.

اگر پس از تعویض گسکت، ظرفیت انتقال حرارت کاهش پیدا کند، بهتر است علاوه بر بررسی آب‌بندی، علل احتمالی افت عملکرد مبدل نیز بررسی شوند؛ برای آشنایی با روش تشخیص این مشکل، علائم افت راندمان مبدل صفحه ای و روش تشخیص علت را مطالعه کنید.

در صورت در دسترس بودن داده‌های لازم، ظرفیت انتقال حرارت را می‌توان به‌صورت زیر محاسبه کرد:

Q = ṁ × Cp × ΔT

که در آن:

• Q ظرفیت انتقال حرارت است.

• ṁ دبی جرمی سیال است.

• Cp ظرفیت گرمایی ویژه سیال است.

• ΔT اختلاف دمای ورودی و خروجی سیال است.

این محاسبه باید با توجه به شرایط واقعی فرآیند و برای سیالی انجام شود که داده‌های دبی و خواص حرارتی آن در دسترس است.

۷. بررسی احتمال اختلاط سیالات

در مبدل‌های صفحه‌ای، علاوه بر نشتی خارجی، احتمال نشت داخلی و اختلاط دو مدار نیز باید در نظر گرفته شود.

اگر تغییر غیرعادی در کیفیت، فشار یا ترکیب یکی از سیالات مشاهده شود، باید احتمال آسیب صفحات، گسکت یا مسیرهای آب‌بندی بررسی شود.

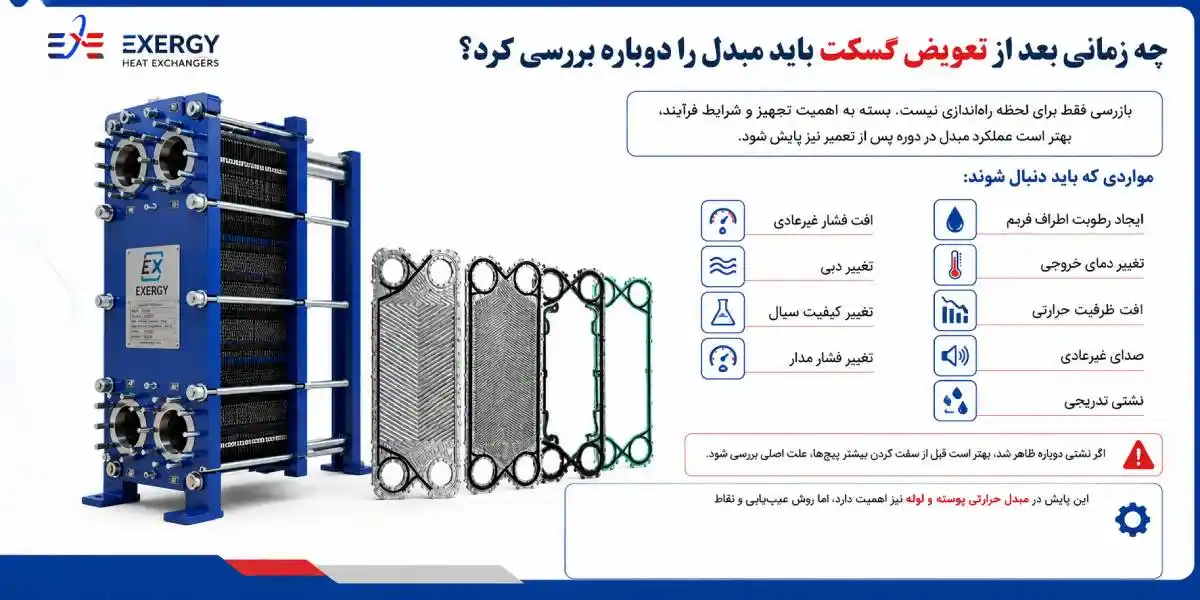

۸. پایش پس از راه‌اندازی

کنترل مبدل نباید بلافاصله پس از مشاهده نبود نشتی پایان یابد. در دوره اولیه بهره‌برداری، وضعیت نشتی، فشار، افت فشار، دمای ورودی و خروجی و عملکرد حرارتی باید پایش شود.

اگر نشتی یا افت عملکرد دوباره ظاهر شود، تعویض مجدد گسکت بدون بررسی علت اصلی توصیه نمی‌شود. در این شرایط باید گسکت، صفحات، شیار گسکت، فشردگی فریم، شرایط فرآیند و روش مونتاژ مجدداً بررسی شوند.

چک لیست کنترل نهایی گسکت

چه زمانی تعویض گسکت موفق محسوب می‌شود؟

تعویض گسکت زمانی موفق تلقی می‌شود که مبدل پس از راه‌اندازی، آب‌بندی پایدار داشته باشد و در کنار نبود نشتی، فشار، دما، دبی و عملکرد حرارتی آن نیز در محدوده مورد انتظار قرار گیرد.

اگر پس از تعویض گسکت همچنان نشتی یا افت عملکرد وجود داشته باشد، باید به‌جای تعویض تکراری گسکت، علت ریشه‌ای مشکل بررسی شود. در چنین شرایطی وضعیت صفحات، شیار گسکت، فشردگی فریم، انتخاب متریال گسکت و شرایط بهره‌برداری باید به‌صورت یکپارچه ارزیابی شوند.

اگر مشکل مبدل شما فقط به گسکت محدود نیست یا به بررسی و تأمین یک مبدل حرارتی صفحه ای متناسب با شرایط فرآیند نیاز دارید، کارشناسان اکسرژی می‌توانند مشخصات تجهیز و شرایط کاری را بررسی و گزینه مناسب را پیشنهاد کنند.

نقش فشار بستن مبدل در خرابی گسکت

یکی از مهم‌ترین عوامل مؤثر بر عمر گسکت، نحوه بستن فریم مبدل حرارتی صفحه‌ای است.

اگر پیچ‌های فریم به شکل نامتقارن یا بیش از حد سفت شوند، توزیع فشار روی صفحات و گسکت یکنواخت نخواهد بود. در چنین شرایطی ممکن است بخشی از گسکت بیش از حد تحت فشار قرار بگیرد و قسمت دیگری آب‌بندی کافی نداشته باشد.

به همین دلیل، هنگام تعمیر مبدل حرارتی باید فقط به خود گسکت توجه نکرد.

صفحات، شیار گسکت، فریم، پیچ‌ها، میله‌های راهنما و میزان فشردگی مجموعه نیز باید بررسی شوند.

در بسیاری از موارد، نشتی‌ای که به اشتباه «خرابی گسکت» تشخیص داده می‌شود، در واقع نتیجه مونتاژ نادرست یا فشردگی نامناسب مجموعه است.

یک نکته مهم: گسکت خراب همیشه علت اصلی خرابی نیست

فرض کنید گسکت مبدل حرارتی پس از یک سال کارکرد دچار تورم شده است.

تعویض گسکت بدون بررسی علت تورم ممکن است فقط یک راهکار موقت باشد.

باید پرسید:

• آیا متریال گسکت با سیال سازگار بوده است؟

• آیا دمای واقعی از محدوده مجاز بالاتر بوده؟

• آیا ماده شیمیایی جدیدی وارد مدار شده؟

• آیا غلظت ماده شیمیایی تغییر کرده؟

• آیا عملیات CIP با شرایط صحیح انجام شده است؟

• آیا گسکت از ابتدا با مشخصات صحیح انتخاب شده است؟

اگر علت اصلی برطرف نشود، گسکت جدید نیز ممکن است دوباره آسیب ببیند.

این همان جایی است که تعمیرات اصولی از تعویض ساده قطعه جدا می‌شود.

چک لیست اولیه بررسی گسکت مبدل حرارتی

قبل از تصمیم‌گیری برای تعمیر یا تعویض گسکت، این موارد ثبت و بررسی شوند:

ثبت این اطلاعات باعث می‌شود تصمیم تعمیراتی بر اساس داده واقعی گرفته شود، نه حدس.این بررسی‌ها به‌طور ویژه برای مبدل‌های حرارتی صفحه‌ای گسکت‌دار اهمیت دارند؛ زیرا خرابی گسکت می‌تواند باعث نشتی خارجی، اختلاط سیالات و افت عملکرد شود. در شرایطی که سیال، فشار یا دمای کاری باعث استهلاک مکرر گسکت‌ها می‌شود، بررسی امکان استفاده از مبدل حرارتی صفحه ای جوشی نیز می‌تواند گزینه مناسبی باشد؛ زیرا در این نوع مبدل، صفحات به‌صورت جوشی به یکدیگر متصل شده‌اند و مشکلات ناشی از فرسودگی و تعویض گسکت وجود ندارد.

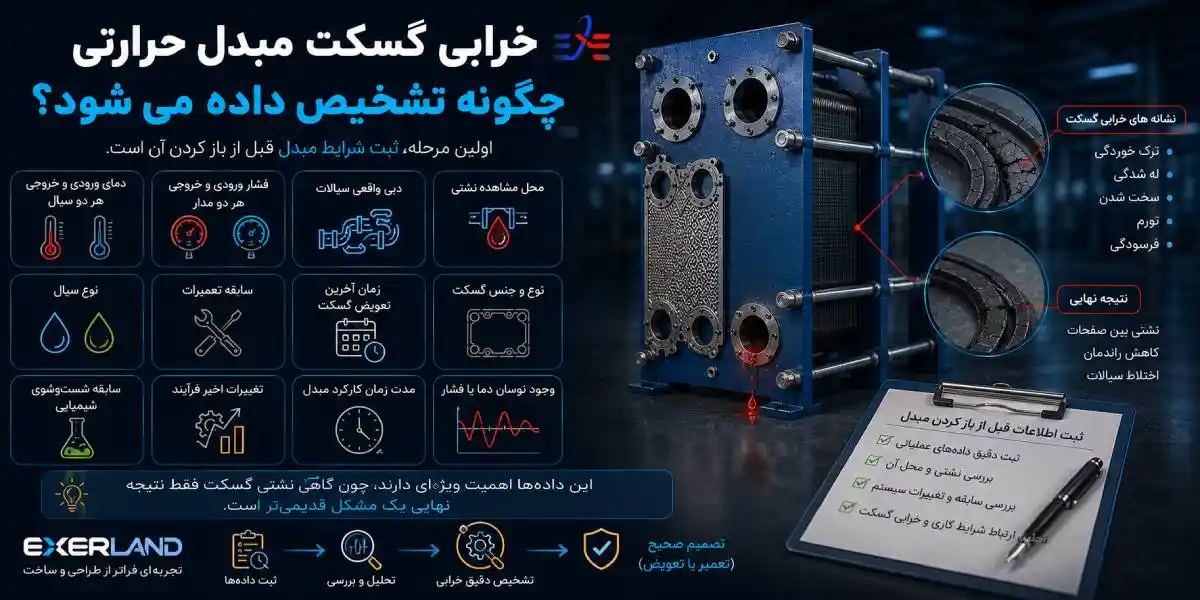

خرابی گسکت مبدل حرارتی چگونه تشخیص داده می شود؟

اولین مرحله، ثبت شرایط مبدل قبل از باز کردن آن است.

اگر مبدل در حال کار است و نشتی یا افت عملکرد مشاهده شده، بهتر است قبل از باز کردن دستگاه، اطلاعات عملیاتی ثبت شود. این اطلاعات بعداً به تکنسین یا مهندس نگهداری کمک می‌کند ارتباط بین شرایط کاری و خرابی گسکت را پیدا کند.

اطلاعات مهم شامل موارد زیر است:

• دمای ورودی و خروجی هر دو سیال

• فشار ورودی و خروجی هر دو مدار

• دبی واقعی سیالات

• محل مشاهده نشتی

• نوع سیال

• سابقه تعمیرات

• زمان آخرین تعویض گسکت

• نوع و جنس گسکت

• سابقه شست‌وشوی شیمیایی

• تغییرات اخیر فرآیند

• مدت زمان کارکرد مبدل

• وجود نوسان دما یا فشار

این داده‌ها اهمیت ویژه‌ای دارند، چون گاهی نشتی گسکت فقط نتیجه نهایی یک مشکل قدیمی‌تر است.

بیشتر بخوانید: علائم افت راندمان مبدل صفحه ای و روش تشخیص علت

تفاوت نشتی خارجی و نشتی داخلی در مبدل حرارتی گسکت دار

یکی از اولین مواردی که باید مشخص شود، نوع نشتی است.

نشتی خارجی زمانی رخ می‌دهد که سیال از محدوده آب‌بندی مبدل به بیرون نشت کند. در مقابل، در نشتی داخلی ممکن است دو سیال از مسیرهای خود خارج شده و وارد یکدیگر شوند.

این دو وضعیت از نظر ریسک و روش عیب‌یابی یکسان نیستند.

اگر سیالات مورد استفاده از نظر بهداشتی، شیمیایی یا فرآیندی حساس باشند، نشتی داخلی اهمیت بسیار بیشتری پیدا می‌کند.

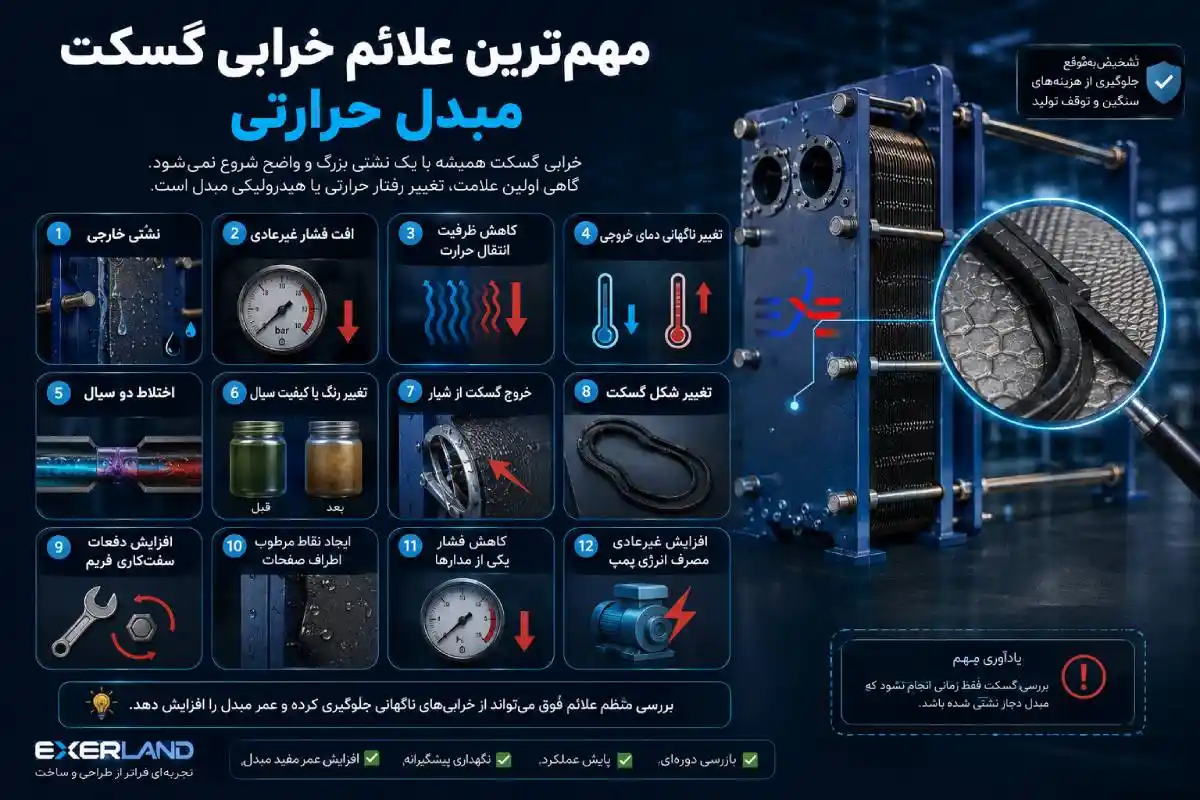

مهم ترین علائم خرابی گسکت مبدل حرارتی

خرابی گسکت همیشه با یک نشتی بزرگ و واضح شروع نمی‌شود. گاهی اولین علامت، تغییر رفتار حرارتی یا هیدرولیکی مبدل است.

علائم مهم عبارت‌اند از:

1. نشتی خارجی

2. افت فشار غیرعادی

3. کاهش ظرفیت انتقال حرارت

4. تغییر ناگهانی دمای خروجی

5. اختلاط دو سیال

6. تغییر رنگ یا کیفیت سیال

7. خروج گسکت از شیار

8. تغییر شکل گسکت

9. افزایش دفعات سفت‌کاری فریم

10. ایجاد نقاط مرطوب اطراف صفحات

11. کاهش فشار یکی از مدارها

12. افزایش غیرعادی مصرف انرژی پمپ

بنابراین بررسی گسکت نباید فقط زمانی انجام شود که مبدل کاملاً دچار نشتی شده است.

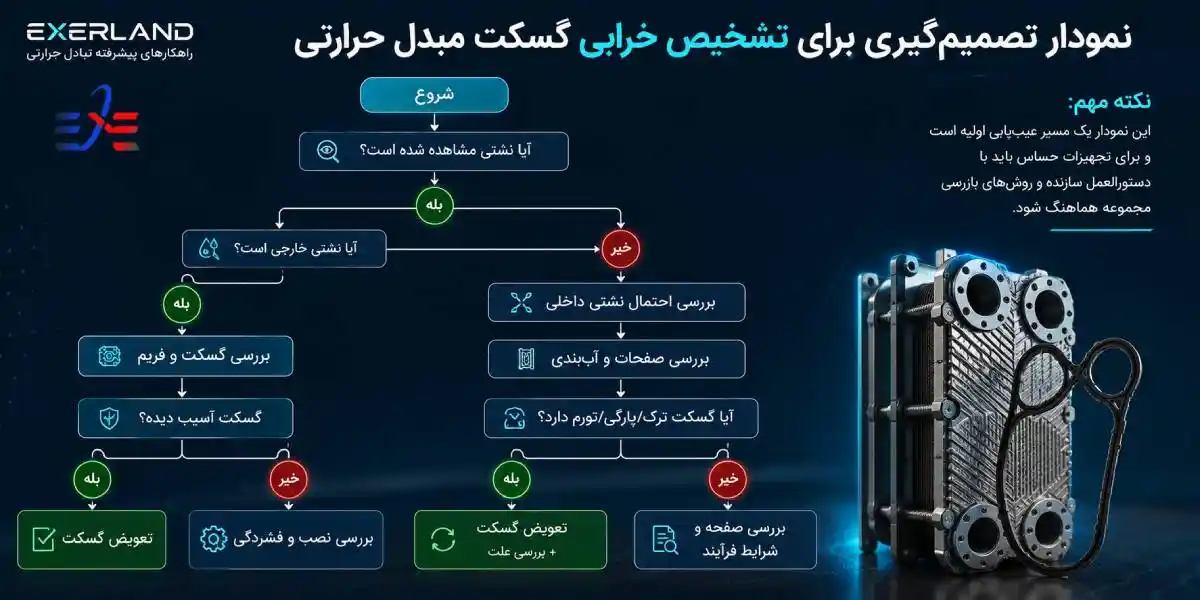

جدول تشخیص اولیه خرابی گسکت

جدول زیر می‌تواند به عنوان یک چک‌لیست اولیه برای واحد نگهداری و تعمیرات استفاده شود.

این جدول یک نکته مهم را نشان می‌دهد: هر افت عملکردی را نباید مستقیماً به خرابی گسکت نسبت داد.

تورم گسکت مبدل حرارتی؛ یک هشدار مهم

تورم گسکت یکی از علائمی است که معمولاً باید به دنبال علت شیمیایی یا حرارتی آن بود.

اگر گسکت در تماس با ماده‌ای قرار گیرد که با متریال آن سازگاری ندارد، ممکن است جذب سیال باعث افزایش حجم و تغییر خواص مکانیکی گسکت شود.

در چنین شرایطی، نصب مجدد همان گسکت معمولاً تصمیم مناسبی نیست.

اما مهم‌تر از تعویض گسکت این است که علت تورم مشخص شود.

برای مثال باید پرسید:

• نوع سیال چه بوده است؟

• غلظت ماده شیمیایی چقدر بوده؟

• دمای واقعی کار چقدر بوده؟

• چه ماده‌ای برای شست‌وشوی مبدل استفاده شده؟

• گسکت از چه متریالی بوده؟

• آیا شرایط فرآیند نسبت به زمان انتخاب گسکت تغییر کرده است؟

اگر پاسخ این سؤالات بررسی نشود، ممکن است گسکت جدید نیز دچار همان خرابی شود.

ترک خوردگی گسکت؛ تعمیر یا تعویض؟

ترک‌خوردگی را باید بر اساس محل، عمق و گستردگی بررسی کرد.

اگر ترک در مسیر اصلی آب‌بندی قرار داشته باشد، ریسک نشتی بالا می‌رود. در چنین شرایطی ترمیم موضعی با چسب یا مواد مشابه نمی‌تواند جایگزین قابل اعتمادی برای گسکت سالم باشد.

جدول زیر یک راهنمای اولیه است:

این جدول جایگزین دستورالعمل سازنده نیست، اما برای تصمیم‌گیری اولیه در تعمیرات کاربردی است.

آیا گسکت له شده مبدل حرارتی قابل استفاده است؟

له‌شدگی گسکت معمولاً نشانه‌ای از اعمال نیروی نامناسب یا شرایط مکانیکی نامطلوب است.

اگر یک قسمت از گسکت بیش از قسمت‌های دیگر فشرده شده باشد، احتمال دارد فشار تماس در کل محیط یکنواخت نباشد.

این موضوع می‌تواند به دو شکل مشکل ایجاد کند:

• در قسمت له‌شده، گسکت ممکن است دیگر شکل مناسب خود را نداشته باشد.

• در قسمت کم‌فشار، آب‌بندی ممکن است کافی نباشد.

بنابراین مشاهده له‌شدگی باید همراه با بررسی فریم، پیچ‌ها، صفحات و نحوه بستن مبدل انجام شود.

فقط تعویض گسکت بدون بررسی سیستم فشرده‌سازی می‌تواند باعث تکرار خرابی شود.

رابطه فشار و آب بندی گسکت مبدل حرارتی

برای ایجاد آب‌بندی مناسب، باید نیروی تماس کافی بین گسکت و سطوح آب‌بندی وجود داشته باشد.

به صورت مفهومی می‌توان نوشت:

نام فرمول: رابطه مفهومی فشار تماس گسکت

P_contact = F / A

که در آن:

• P_contact فشار تماس

• F نیروی فشاری

• A سطح مؤثر تماس

است.

البته در مبدل حرارتی صفحه‌ای واقعی، توزیع فشار پیچیده‌تر از این رابطه ساده است و به هندسه گسکت، شکل شیار، ضخامت گسکت، صفحات، فریم و نحوه سفت کردن بستگی دارد.

بنابراین این رابطه برای درک مفهوم فشار تماس مناسب است و نباید به عنوان فرمول طراحی نهایی فشردگی گسکت استفاده شود.

چرا سفت کردن بیشتر پیچ های مبدل همیشه مشکل نشتی را حل نمی‌کند؟

گاهی در زمان مشاهده نشتی، اولین واکنش اپراتور افزایش سفتی پیچ‌های فریم است.

این کار همیشه صحیح نیست.

اگر گسکت فرسوده یا آسیب‌دیده باشد، افزایش فشار لزوماً آن را به وضعیت اولیه برنمی‌گرداند.

از طرف دیگر، سفت‌کاری بیش از حد می‌تواند باعث:

• تغییر شکل گسکت

• آسیب صفحات

• تغییر فاصله کانال‌ها

• افزایش تنش در فریم

• ایجاد توزیع نامناسب فشار

• کاهش عمر گسکت

شود.

بنابراین باید قبل از افزایش سفتی پیچ‌ها مشخص شود که آیا مشکل واقعاً ناشی از کمبود فشردگی است یا گسکت و سایر اجزای مبدل دچار خرابی شده‌اند.

اگر برای انتخاب گسکت مناسب، بررسی وضعیت صفحه یا تعویض گسکت مبدل صفحه ای نیاز به بررسی فنی دارید، می‌توانید مشخصات مبدل و شرایط کاری را برای کارشناسان اکسرژی ارسال کنید تا گزینه مناسب از نظر متریال، ابعاد و شرایط فرآیندی بررسی شود.

چگونه بفهمیم مشکل از گسکت است یا صفحه مبدل حرارتی؟

این تشخیص اهمیت زیادی دارد.

صفحه مبدل حرارتی ممکن است دچار خوردگی، سوراخ‌شدگی، ترک یا تغییر شکل شده باشد. در این حالت تعویض گسکت مشکل اصلی را برطرف نمی‌کند.

در نتیجه، بازرسی باید همیشه گسکت و صفحه را در کنار یکدیگر بررسی کند.

نقش شیار گسکت در نشتی مبدل حرارتی

گاهی گسکت سالم است، اما شیار صفحه آسیب دیده است.

اگر شیار دچار خوردگی، آلودگی، تغییر شکل یا آسیب مکانیکی شده باشد، گسکت جدید نیز ممکن است نتواند در جای خود به‌درستی قرار بگیرد.

قبل از نصب گسکت جدید باید:

• شیار تمیز باشد.

• رسوب و آلودگی حذف شده باشد.

• قسمت‌های آسیب‌دیده بررسی شوند.

• گسکت کاملاً در محل خود قرار بگیرد.

• پیچ‌خوردگی یا کشیدگی در گسکت وجود نداشته باشد.

وجود یک ذره رسوب یا آلودگی در محل نشیمن گسکت می‌تواند روی کیفیت آب‌بندی اثر بگذارد.

تأثیر انتخاب جنس گسکت بر قابلیت تعمیر مبدل حرارتی

یکی از اشتباهات رایج این است که گسکت فقط بر اساس ابعاد انتخاب شود.

در حالی که متریال گسکت باید با شرایط فرآیند سازگار باشد.

سه ماده پرکاربرد عبارت‌اند از:

انتخاب نهایی باید بر اساس دیتاشیت سازنده گسکت، دما، فشار، ترکیب شیمیایی سیال و شرایط واقعی سرویس انجام شود.

نباید صرفاً به این دلیل که گسکت قبلی EPDM بوده است، گسکت جدید نیز بدون بررسی باید EPDM انتخاب شود.

آیا عمر گسکت مبدل حرارتی قابل محاسبه است؟

عمر گسکت یک عدد ثابت و مستقل از شرایط کار نیست.

دو مبدل کاملاً مشابه می‌توانند عمرهای متفاوتی داشته باشند، زیرا شرایط کاری آنها متفاوت است.

عوامل مهم شامل:

• دمای کاری

• تعداد سیکل‌های حرارتی

• فشار

• نوع سیال

• غلظت مواد شیمیایی

• عملیات CIP

• زمان کارکرد

• کیفیت گسکت

• نحوه مونتاژ

• میزان فشردگی

است.

برای مثال، در یک سیستم سرمایشی که کندانسور چیلر یا سایر مبدل‌های مدار سرمایش تحت شرایط متغیر دمایی و فشاری کار می‌کنند، تعداد سیکل‌های حرارتی و شرایط واقعی بهره‌برداری می‌تواند بر فرسودگی تدریجی گسکت تأثیر بگذارد.

در تجهیزاتی مانند کندانسور چیلر نیز شرایط واقعی دما، فشار، تعداد سیکل‌های کاری و وضعیت سیال می‌تواند بر عمر اجزای آب‌بندی و عملکرد مبدل اثرگذار باشد.

بنابراین بهتر است به جای تعیین یک عدد ثابت برای «عمر گسکت»، وضعیت واقعی گسکت و سابقه کارکرد آن به‌صورت دوره‌ای پایش شود. مشاهده ترک، سخت‌شدگی، تغییر شکل، کاهش انعطاف‌پذیری، له‌شدگی یا نشتی می‌تواند نشانه نزدیک شدن گسکت به پایان عمر کاری آن باشد.

در نهایت، عمر واقعی گسکت مبدل حرارتی باید بر اساس شرایط طراحی، شرایط بهره‌برداری و سوابق تعمیرات همان تجهیز ارزیابی شود و نمی‌توان یک بازه زمانی یکسان را برای تمام مبدل‌ها، حتی تجهیزات مورد استفاده در سیستم‌هایی مانند کندانسور چیلر، در نظر گرفت.

بررسی افت راندمان مبدل در کنار خرابی گسکت

اگر مبدل حرارتی هم‌زمان با نشتی دچار افت عملکرد شده باشد، می‌توان بار حرارتی را بررسی کرد.

رابطه پایه:

نام فرمول: محاسبه بار حرارتی سیال

Q = m × Cp × ΔT

و برای طراحی یا ارزیابی عملکرد مبدل می‌توان از رابطه انتقال حرارت استفاده کرد:

نام فرمول: رابطه کلی انتقال حرارت مبدل

Q = U × A × ΔTlm

در این رابطه:

• U ضریب کلی انتقال حرارت

• A سطح انتقال حرارت

• ΔTlm اختلاف دمای لگاریتمی میانگین

است.

اگر افت عملکرد هم‌زمان با نشتی ایجاد شده باشد، باید مشخص شود که آیا کاهش ظرفیت حرارتی واقعاً از خرابی گسکت ناشی شده یا عوامل دیگری مانند رسوب، کاهش دبی، گرفتگی کانال یا هواگرفتگی وجود دارد.

افت فشار چه ارتباطی با تشخیص خرابی مبدل دارد؟

در برخی موارد، نشتی تنها مشکل مبدل نیست. تغییر افت فشار نیز می‌تواند سرنخ مهمی برای تشخیص باشد.

به صورت مفهومی:

نام فرمول: اختلاف فشار در مسیر جریان

ΔP = Pin - Pout

افزایش افت فشار می‌تواند در اثر گرفتگی، رسوب، کاهش سطح مؤثر کانال یا تغییر شرایط جریان ایجاد شود.

بنابراین اگر اپراتور گزارش کند که «مبدل نشتی دارد و فشار هم افت کرده است»، نباید همه مشکلات را به گسکت نسبت داد.

بهتر است وضعیت گسکت، صفحات، مسیرهای جریان، صافی‌ها و دبی سیستم هم‌زمان بررسی شوند.

اگر مبدل بدون وجود نشتی دچار افت راندمان یا افزایش افت فشار شده باشد، علاوه بر گسکت باید عواملی مانند گرفتگی و رسوب مبدل صفحه ای نیز بررسی شوند.

جدول تصمیم گیری تعمیر یا تعویض گسکت

برای استفاده عملی در واحد نگهداری، می‌توان تصمیم‌گیری را به شکل زیر خلاصه کرد:

این جدول را می‌توان به عنوان یک ابزار تصمیم‌گیری اولیه در تعمیرات مبدل حرارتی استفاده کرد.

نمودار تصمیم گیری برای تشخیص خرابی گسکت مبدل حرارتی

فرآیند پیشنهادی تشخیص را می‌توان به شکل زیر دنبال کرد:

نکته مهم این است که این نمودار یک مسیر عیب‌یابی اولیه است و برای تجهیزات حساس باید با دستورالعمل سازنده و روش‌های بازرسی مجموعه هماهنگ شود.

7 اشتباه رایج هنگام تعمیر گسکت مبدل حرارتی

1. تعویض گسکت بدون پیدا کردن علت خرابی

این کار احتمال تکرار مشکل را بالا می‌برد.

2. استفاده از چسب برای ترمیم پارگی

چسب نمی‌تواند در همه شرایط جایگزین ساختار اصلی گسکت شود.

3. انتخاب گسکت فقط بر اساس قیمت

قیمت پایین در برابر هزینه توقف تولید معیار مناسبی برای انتخاب نیست.

4. انتخاب متریال بر اساس گسکت قبلی بدون بررسی

ممکن است شرایط فرآیند تغییر کرده باشد.

5. سفت کردن بیش از حد پیچ‌ها

فشار بیشتر همیشه به معنی آب‌بندی بهتر نیست.

6. بی‌توجهی به صفحات

گاهی علت اصلی نشتی، آسیب صفحه است.

7. باز کردن مبدل بدون ثبت شرایط کاری

با از دست رفتن داده‌های عملیاتی، بخشی از شواهد خرابی نیز از بین می‌رود.

مرحله اول: ایمن‌سازی مبدل حرارتی قبل از تعمیر

قبل از باز کردن مبدل، باید مطمئن شد که تجهیز کاملاً از سرویس خارج شده است.

وجود فشار یا سیال داغ درون کانال‌های مبدل می‌تواند هنگام باز کردن فریم خطرناک باشد.

بنابراین بسته به سیستم باید موارد زیر انجام شود:

• قطع جریان سیالات

• ایزوله کردن خطوط

• تخلیه فشار

• تخلیه سیال باقی‌مانده

• کاهش دمای تجهیز

• قطع منابع انرژی مرتبط

• رعایت دستورالعمل ایمنی سایت

این مرحله شاید ارتباط مستقیمی با «قابل تعمیر بودن گسکت» نداشته باشد، اما در تعمیر واقعی مبدل حرارتی قابل حذف نیست.

هیچ عملیات باز کردن فریم نباید در شرایطی انجام شود که احتمال وجود فشار یا دمای خطرناک در داخل مبدل وجود دارد.

بیشتر بخوانید: دلایل نشتی در مبدل حرارتی گسکت دار

مرحله دوم: قبل از باز کردن مبدل چه اطلاعاتی ثبت کنیم؟

یکی از اشتباهات رایج این است که مبدل بلافاصله باز شود و بعد مشخص نباشد که تجهیز دقیقاً با چه شرایطی کار می‌کرده است.

قبل از باز کردن، حداقل این اطلاعات را ثبت کنید:

این اطلاعات عیب‌یابی بسیار ارزشمند هستند.

مرحله سوم: باز کردن فریم مبدل حرارتی

باز کردن مبدل باید با توجه به دستورالعمل همان مدل انجام شود.

نکته مهم این است که صفحات مبدل حرارتی باید بتوانند پس از باز شدن، با همان ترتیب و جهت مناسب دوباره مونتاژ شوند.

در صورت نیاز، صفحات باید شماره‌گذاری شوند.

همچنین بهتر است وضعیت گسکت قبل از جدا کردن کامل، مستندسازی شود.

برای مثال مشخص کنید:

• گسکت در کدام نقطه آسیب دیده؟

• آیا آسیب فقط در یک صفحه است؟

• آیا تمام گسکت‌ها سخت شده‌اند؟

• آیا آثار مواد شیمیایی وجود دارد؟

• آیا صفحه‌ها تغییر رنگ داده‌اند؟

• آیا رسوب در اطراف مسیر گسکت دیده می‌شود؟

این اطلاعات می‌توانند در شناسایی علت اصلی خرابی بسیار مفید باشند. برای مثال، اگر در یک چیلر تراکمی هواخنک گسکت‌ها به‌صورت گسترده دچار سخت‌شدگی یا ترک‌خوردگی شده باشند، صرفاً تعویض گسکت بدون بررسی دما، نوع سیال و شرایط کاری ممکن است باعث تکرار خرابی شود.

برای مثال، در یک چیلر تراکمی هواخنک که مبدل‌های مدار سرمایش تحت شرایط متغیر دمایی و فشاری کار می‌کنند، تعداد سیکل‌های حرارتی و شرایط واقعی بهره‌برداری می‌تواند بر فرسودگی تدریجی گسکت تأثیر بگذارد.

بنابراین، باز کردن فریم نباید صرفاً یک مرحله مکانیکی برای دسترسی به گسکت باشد؛ بلکه فرصتی برای بررسی علت خرابی، وضعیت صفحات و شرایط واقعی کارکرد مبدل حرارتی نیز محسوب می‌شود.

مرحله چهارم: خارج کردن گسکت قدیمی

گسکت قدیمی باید با دقت از شیار خارج شود.

در این مرحله نباید بدون توجه به جنس صفحه، از ابزارهایی استفاده شود که سطح شیار را خراش دهند یا تغییر شکل دهند.

یک خراش کوچک در محل آب‌بندی ممکن است باعث شود گسکت جدید نیز نتواند عملکرد مطلوبی داشته باشد.

بعد از خارج کردن گسکت، وضعیت آن را بررسی کنید.

تعویض گسکت تنها یکی از مراحل تعمیر مبدل حرارتی است و در صورت وجود آسیب در صفحات، فریم یا مسیرهای آب‌بندی، باید وضعیت کل مجموعه بررسی شود.

مواردی که باید روی گسکت قدیمی بررسی شوند:

• ترک

• پارگی

• سخت‌شدگی

• تورم

• له‌شدگی

• تغییر رنگ

• سوختگی

• چسبندگی غیرعادی

• تغییر شکل

• شکستگی

• آثار مواد شیمیایی

گسکت قدیمی در واقع می‌تواند مانند یک «گزارش خرابی» عمل کند.

گسکت قدیمی چه اطلاعاتی درباره علت خرابی می‌دهد؟

ظاهر گسکت فقط برای تصمیم تعویض یا عدم تعویض نیست؛ می‌تواند اطلاعاتی درباره علت خرابی ارائه دهد.

بنابراین بهتر است قبل از دور انداختن گسکت قدیمی، از وضعیت آن عکس گرفته شود و علت احتمالی خرابی ثبت گردد.

مرحله پنجم: تمیز کردن شیار گسکت

پس از خارج کردن گسکت، شیار باید به‌طور کامل بررسی و تمیز شود.

وجود هرگونه:

• رسوب

• چربی

• ذرات فلزی

• بقایای گسکت

• مواد شیمیایی

• زنگ‌زدگی

• آلودگی

در شیار می‌تواند روی قرارگیری گسکت جدید اثر بگذارد.

هدف فقط تمیز شدن ظاهری صفحه نیست؛ گسکت باید در تمام مسیر خود روی نشیمن صحیح قرار بگیرد.

در صورتی که هنگام بازرسی، آثار زنگ‌زدگی، خوردگی یا آسیب سطحی روی صفحات مشاهده شود، علت آن باید پیش از نصب گسکت جدید بررسی شود؛ زیرا خوردگی در مبدل صفحه ای می‌تواند روی آب بندی و عملکرد تجهیز اثر بگذارد.

آیا هر گسکتی به هر صفحه مبدل حرارتی می خورد؟

خیر.

گسکت باید با صفحه مبدل سازگار باشد.

این سازگاری فقط به ابعاد کلی محدود نمی‌شود.

موارد زیر باید با یکدیگر مطابقت داشته باشند:

• مدل صفحه

• ابعاد صفحه

• پروفایل گسکت

• شکل شیار

• نقاط اتصال

• جنس گسکت

• نوع نصب

• شرایط فرآیندی

استفاده از گسکتی که فقط از نظر اندازه ظاهری شبیه گسکت اصلی است، می‌تواند باعث ایجاد مشکل شود.

انتخاب جنس گسکت جدید مبدل حرارتی

یکی از مهم‌ترین مراحل تعویض گسکت، انتخاب متریال صحیح است.

گسکت باید با شرایط واقعی فرآیند سازگار باشد.

این جدول یک راهنمای عمومی است و انتخاب نهایی باید بر اساس مشخصات سازنده گسکت و شرایط واقعی فرآیند انجام شود.اگر در مورد زمان تعویض گسکت و نشانه‌هایی که نشان می‌دهند واشر دیگر قابلیت آب‌بندی مناسب ندارد تردید دارید، علائم نیاز مبدل صفحه ای به تعویض واشر را نیز بررسی کنید.

مرحله هفتم: نصب گسکت جدید

پس از اطمینان از سلامت صفحه و تمیزی شیار، گسکت جدید باید در محل خود قرار گیرد.

مهم‌ترین نکته این است که گسکت نباید تحت کشش یا پیچش غیرطبیعی قرار بگیرد.

در زمان نصب باید بررسی شود که:

• گسکت کاملاً داخل شیار قرار گرفته باشد.

• قسمت‌های آب‌بندی از شیار بیرون نزده باشند.

• گسکت پیچ نخورده باشد.

• گسکت بیش از حد کشیده نشده باشد.

• قسمت‌های گوشه‌ای درست قرار گرفته باشند.

• محل اتصال یا اتصال‌های گسکت مطابق طراحی باشند.

در بسیاری از موارد، کیفیت نصب گسکت به اندازه کیفیت خود گسکت اهمیت دارد.

کشیده شدن گسکت چه مشکلی ایجاد می‌کند؟

گسکت باید ابعاد و هندسه مشخصی داشته باشد.

اگر هنگام نصب کشیده شود، ممکن است پس از مونتاژ بخشی از گسکت تحت تنش قرار گیرد و شکل واقعی آن تغییر کند.

این موضوع می‌تواند باعث:

• کاهش عمر گسکت

• خروج از شیار

• توزیع نامناسب فشار

• ایجاد نشتی موضعی

شود.

بنابراین گسکت نباید با کشیدن شدید یا اعمال نیروی غیرضروری در شیار قرار داده شود.

بیشتر بخوانید: تفاوت رسوب سخت و نرم در مبدل صفحه ای و روش برخورد با هرکدام

مرحله هشتم: بستن صفحات و فریم مبدل

بعد از نصب گسکت، صفحات باید به ترتیب مناسب قرار گیرند و فریم بسته شود.

در این مرحله یکی از مهم‌ترین پارامترها، میزان بسته شدن مجموعه است.

مبدل نباید صرفاً با این منطق بسته شود که «هرچه پیچ‌ها را بیشتر سفت کنیم، نشتی کمتر می‌شود».

باید دستورالعمل سازنده مبدل برای میزان فشردگی و ابعاد بسته‌شدن رعایت شود.

مفهوم فشردگی گسکت مبدل حرارتی

گسکت برای ایجاد آب‌بندی به میزان مشخصی فشرده می‌شود.

به صورت مفهومی:

نام فرمول: درصد فشردگی گسکت

Compression (%) = [(t₀ - t₁) / t₀] × 100

که در آن:

• t₀ ضخامت اولیه گسکت

• t₁ ضخامت گسکت پس از فشردگی

است.

این رابطه فقط مفهوم فشردگی را نشان می‌دهد.

مقدار مجاز فشردگی نباید به صورت عمومی برای همه مبدل‌ها تعیین شود؛ زیرا به طراحی گسکت، سازنده، مدل صفحه و ساختار فریم وابسته است.

بیشتر بخوانید: مبدل صفحه ای لحیمی برای پمپ حرارتی

چرا مقدار بسته شدن مبدل اهمیت دارد؟

در مبدل‌های صفحه‌ای گسکت‌دار، فاصله صفحات بخشی از طراحی کانال‌های جریان است.

اگر فریم بیش از حد باز باشد:

• گسکت فشار کافی دریافت نمی‌کند.

• احتمال نشتی افزایش می‌یابد.

اگر بیش از حد بسته شود:

• گسکت بیش از اندازه فشرده می‌شود.

• هندسه کانال تغییر می‌کند.

• ممکن است صفحات آسیب ببینند.

• عمر گسکت کاهش پیدا کند.

به همین دلیل، مقدار بسته‌شدن باید مطابق مشخصات همان مبدل تعیین شود.

آیا گشتاور پیچ‌ها معیار کافی برای بستن مبدل است؟

نه همیشه.

گشتاور پیچ به شرایط مختلفی مانند اصطکاک رزوه، وضعیت پیچ، روانکاری و شرایط مکانیکی بستگی دارد.

بنابراین در بسیاری از مبدل‌های صفحه‌ای، کنترل ابعاد بسته‌شدن مجموعه در کنار روش سفت‌کاری مشخص‌شده توسط سازنده اهمیت دارد.

قاعده ساده این است:

به جای حدس زدن میزان سفتی، از دستورالعمل فنی همان مبدل استفاده کنید.

این نکته در تجهیزات مرتبط با چیلر تراکمی نیز اهمیت دارد؛ زیرا عملکرد صحیح مبدل حرارتی می‌تواند مستقیماً بر انتقال حرارت و پایداری عملکرد مدار سرمایش تأثیر بگذارد.

این موضوع خصوصاً در مبدل‌هایی که تعداد زیادی صفحه دارند اهمیت بیشتری پیدا می‌کند.

ترتیب سفت کردن پیچ های مبدل حرارتی

سفت کردن پیچ‌ها باید به شکلی انجام شود که فریم به صورت یکنواخت بسته شود.

سفت کردن کامل یک پیچ در یک مرحله و سپس رفتن سراغ پیچ بعدی می‌تواند توزیع نیرو را نامناسب کند.

در بسیاری از طراحی‌ها، روش مناسب شامل سفت کردن تدریجی و متقارن پیچ‌هاست.

اما ترتیب دقیق، مقدار و الگوی سفت‌کاری باید از دستورالعمل سازنده همان مدل مبدل گرفته شود.

بنابراین برای تعمیر حرفه‌ای:

الگوی سفت‌کاری عمومی را جایگزین دستورالعمل سازنده نکنید.

مرحله نهم: کنترل ابعاد بسته‌شدن مبدل

بعد از بسته شدن فریم، یکی از مهم‌ترین کنترل‌ها بررسی فاصله یا ابعاد بسته‌شدن مجموعه است.

اگر سازنده مقدار مشخصی برای وضعیت بسته مبدل ارائه کرده باشد، باید همان مقدار معیار قرار گیرد.

در حالت کلی:

نام فرمول: تغییر طول فشرده‌شدن مجموعه

ΔL = L_open - L_closed

که در آن:

• L_open طول یا فاصله مرجع در حالت باز

• L_closed مقدار مربوط به وضعیت بسته

است.

اما این رابطه فقط یک بیان مفهومی است و مقدار مجاز باید از اطلاعات فنی همان مبدل تعیین شود.

مرحله دهم: تست نشتی پس از تعویض گسکت

بعد از مونتاژ، نباید بلافاصله مبدل را با حداکثر شرایط کاری وارد سرویس کرد.

ابتدا باید مطابق روش ایمن و دستورالعمل سازنده، تست مناسب انجام شود.

هدف تست این است که مشخص شود:

• نشتی خارجی وجود ندارد.

• فشار پایدار است.

• گسکت در جای خود باقی مانده است.

• نشانه‌ای از اختلاط سیالات وجود ندارد.

• فریم و صفحات رفتار عادی دارند.

نوع تست فشار و مقدار فشار تست باید مطابق مشخصات سازنده، استاندارد مربوطه و الزامات ایمنی تجهیز تعیین شود.

فشار تست نباید بر اساس حدس یا یک عدد عمومی انتخاب شود.

مرحله یازدهم: راه اندازی مبدل پس از تعویض گسکت

راه‌اندازی نیز بخشی از تعمیر است.

اگر مبدل پس از تعویض گسکت ناگهان در شدیدترین شرایط فرآیندی قرار گیرد، ممکن است شوک حرارتی یا مکانیکی ایجاد شود.

بهتر است راه‌اندازی مطابق دستورالعمل بهره‌برداری انجام شود و موارد زیر پایش شوند:

بررسی عملکرد حرارتی پس از تعویض گسکت

بعد از راه‌اندازی، فقط نبودن نشتی کافی نیست.

باید بررسی شود که مبدل از نظر حرارتی نیز به شرایط مورد انتظار برگشته است.

بار حرارتی را می‌توان با رابطه زیر محاسبه کرد:

نام فرمول: محاسبه ظرفیت حرارتی مبدل از سمت سیال

Q = m × Cp × (Tout - Tin)

اگر شرایط دو طرف مبدل مشخص باشد، می‌توان بار حرارتی دو سمت را با یکدیگر مقایسه کرد.

برای یک سیستم پایدار، اختلاف غیرعادی بین نتایج دو سمت می‌تواند نشانه‌ای برای بررسی مجدد دبی، اندازه‌گیری دما، وجود هوا یا سایر مشکلات فرآیندی باشد.

بررسی ضریب انتقال حرارت پس از تعمیر

اگر اطلاعات طراحی و عملیاتی کافی وجود داشته باشد، می‌توان عملکرد حرارتی را با ضریب کلی انتقال حرارت نیز ارزیابی کرد.

رابطه پایه:

نام فرمول: محاسبه ضریب کلی انتقال حرارت

U = Q / (A × ΔTlm)

در این رابطه:

• Q بار حرارتی

• A سطح انتقال حرارت

• ΔTlm اختلاف دمای لگاریتمی میانگین

است.

برای اختلاف دمای لگاریتمی میانگین:

نام فرمول: اختلاف دمای لگاریتمی میانگین

ΔTlm = (ΔT₁ - ΔT₂) / ln(ΔT₁ / ΔT₂)

کاهش محسوس U پس از تعمیر لزوماً به معنی خرابی گسکت جدید نیست و باید عواملی مانند رسوب، دبی، خواص سیال، دمای فرآیند و شرایط اندازه‌گیری نیز بررسی شوند.

چه زمانی بعد از تعویض گسکت باید مبدل را دوباره بررسی کرد؟

بازرسی فقط برای لحظه راه‌اندازی نیست.

بسته به اهمیت تجهیز و شرایط فرآیند، بهتر است عملکرد مبدل در دوره پس از تعمیر نیز پایش شود.

مواردی که باید دنبال شوند:

• ایجاد رطوبت اطراف فریم

• افت فشار غیرعادی

• تغییر دمای خروجی

• تغییر دبی

• افت ظرفیت حرارتی

• تغییر کیفیت سیال

• صدای غیرعادی

• تغییر فشار مدار

• نشتی تدریجی

این پایش در مبدل حرارتی پوسته و لوله نیز اهمیت دارد، اما روش عیب‌یابی و نقاط کنترل با مبدل صفحه‌ای متفاوت است. برای مثال، در مبدل پوسته و لوله معمولاً بررسی نشتی تیوب‌ها، افت فشار سمت پوسته و تیوب و عملکرد حرارتی اهمیت بیشتری دارد؛ در حالی که در مبدل صفحه‌ای واشردار، وضعیت آب‌بندی گسکت‌ها و فشردگی صحیح مجموعه صفحات از موارد کلیدی است.

روش عیب یابی در مبدل های صفحه ای واشردار با مبدل حرارتی پوسته و لوله تفاوت دارد؛ در مبدل‌های پوسته و لوله، علاوه بر عملکرد حرارتی و افت فشار، وضعیت تیوب‌ها و احتمال نشتی بین سمت پوسته و تیوب نیز باید بررسی شود.

اگر نشتی دوباره ظاهر شد، بهتر است قبل از سفت کردن بیشتر پیچ‌ها، علت اصلی بررسی شود.

جدول عیب‌یابی پس از تعویض گسکت

چه زمانی تعویض گسکت موفق محسوب می‌شود؟

یک تعمیر موفق فقط زمانی نیست که نشتی در لحظه اول متوقف شود.

تعویض گسکت زمانی موفق است که:

• نشتی برطرف شده باشد.

• گسکت صحیح انتخاب شده باشد.

• صفحات سالم باشند.

• فریم به روش صحیح بسته شده باشد.

• شرایط کاری در محدوده مجاز باشد.

• عملکرد حرارتی مبدل قابل قبول باشد.

• افت فشار در محدوده مورد انتظار باشد.

• نشانه‌ای از اختلاط سیالات وجود نداشته باشد.

• خرابی قبلی تکرار نشود.

به عبارت دیگر، هدف تعمیر فقط برطرف کردن نشتی نیست؛ هدف، بازگرداندن مبدل به یک وضعیت پایدار و قابل اطمینان است.

چک لیست نهایی تعویض گسکت مبدل حرارتی

این چک‌لیست می‌تواند در زمان تعمیر توسط واحد نگهداری مورد استفاده قرار گیرد:

مهم ترین خطاهایی که هنگام تعویض گسکت نباید انجام داد

استفاده از گسکت نامتناسب

گسکت باید برای همان صفحه و شرایط کاری مناسب باشد.

تمیز نکردن شیار

آلودگی کوچک نیز می‌تواند روی آب‌بندی تأثیر بگذارد.

کشیدن گسکت هنگام نصب

کشیدگی می‌تواند شکل گسکت را تغییر دهد.

استفاده از چسب بدون دستورالعمل

چسب‌کاری عمومی جایگزین گسکت استاندارد نیست.

بستن بیش از حد فریم

فشار بیشتر الزاماً به معنی آب‌بندی بهتر نیست.

بی‌توجهی به صفحات

ممکن است علت اصلی نشتی، آسیب صفحه باشد.

راه‌اندازی ناگهانی

راه‌اندازی باید مطابق روش بهره‌برداری و دستورالعمل سازنده انجام شود.

تست نکردن پس از تعمیر

عدم تست، احتمال برگشت خرابی را افزایش می‌دهد.

سوالات متداول درباره تعمیر گسکت مبدل حرارتی FAQ
