مبدل حرارتی صفحهای یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف است که به دلیل راندمان بالا، ابعاد فشرده، قابلیت تعمیر و سطح انتقال حرارت مناسب، در سیستمهای HVAC، چیلرها، صنایع غذایی، نفت و گاز، پتروشیمی و فرآیندهای صنعتی مورد استفاده قرار میگیرد.
با وجود تمام مزایای این نوع مبدل، یکی از مهم ترین چالشهای بهرهبرداری از مبدل های صفحه ای، تشکیل رسوب روی سطح صفحات انتقال حرارت است. رسوب میتواند عملکرد مبدل را کاهش دهد، مصرف انرژی را افزایش دهد و باعث افزایش هزینههای تعمیرات و توقف خطوط تولید شود.
اما نکته مهم این است که همه رسوبات رفتار یکسانی ندارند.
برخی رسوبات به دلیل تجمع املاح معدنی مانند کلسیم و منیزیم ایجاد میشوند و ساختاری سخت و متراکم دارند. در مقابل، برخی دیگر از مواد آلی، ذرات معلق، روغنها یا رشد میکروبی تشکیل شدهاند و ساختاری نرمتر دارند.
شناخت تفاوت رسوب سخت و نرم در مبدل صفحهای، اولین قدم برای انتخاب روش صحیح شستشو، نگهداری و افزایش طول عمر تجهیزات است.

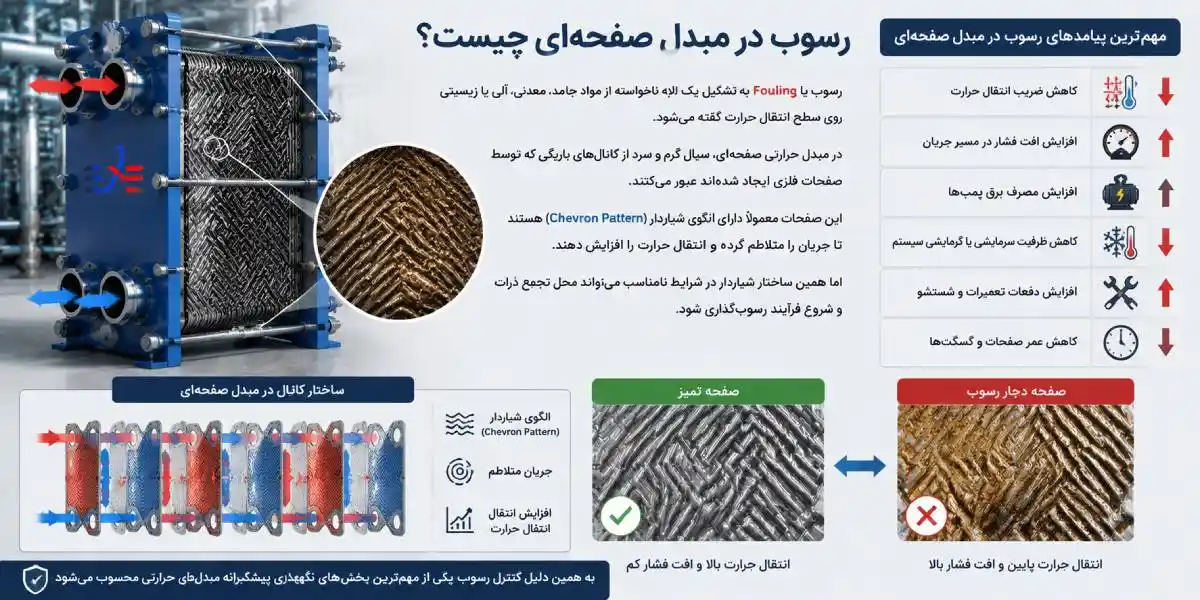

رسوب در مبدل صفحه ای چیست؟
رسوب یا Fouling به تشکیل یک لایه ناخواسته از مواد جامد، معدنی، آلی یا زیستی روی سطح انتقال حرارت گفته میشود.
در مبدل حرارتی صفحهای، سیال گرم و سرد از کانالهای باریکی که توسط صفحات فلزی ایجاد شدهاند عبور میکنند. این صفحات معمولاً دارای الگوی شیاردار (Chevron Pattern) هستند تا جریان را متلاطم کرده و انتقال حرارت را افزایش دهند.
اما همین ساختار شیاردار در شرایط نامناسب میتواند محل تجمع ذرات و شروع فرآیند رسوبگذاری شود.
مهمترین پیامدهای تشکیل رسوب در مبدل صفحهای عبارتند از:
- کاهش ضریب انتقال حرارت
- افزایش افت فشار در مسیر جریان
- افزایش مصرف برق پمپها
- کاهش ظرفیت سرمایشی یا گرمایشی سیستم
- افزایش دفعات تعمیرات و شستشو
- کاهش عمر صفحات و گسکتها
به همین دلیل کنترل رسوب یکی از مهمترین بخشهای نگهداری پیشگیرانه مبدلهای حرارتی محسوب میشود.
در مبدل حرارتی چیلر، تشکیل رسوب میتواند باعث شود سیستم برای تأمین همان ظرفیت سرمایشی، مدتزمان بیشتری کار کند یا انرژی بیشتری مصرف نماید. در نتیجه، علاوه بر کاهش راندمان انتقال حرارت، هزینههای بهرهبرداری و نگهداری نیز افزایش پیدا میکند.
چرا رسوب در مبدل صفحه ای تشکیل می شود؟
تشکیل رسوب معمولاً نتیجه یک عامل خاص نیست، بلکه ترکیبی از شرایط عملیاتی و ویژگیهای سیال است.
مهمترین عوامل موثر در ایجاد رسوب عبارتند از:
| تاثیر بر تشکیل رسوب | عامل موثر |
|---|---|
| افزایش یونهای رسوبزا مانند کلسیم و منیزیم | کیفیت نامناسب آب |
| افزایش احتمال رسوب مواد معدنی | دمای بالا |
| ایجاد فرصت برای تهنشینی ذرات | سرعت پایین جریان |
| ایجاد نقاط مرده جریان | طراحی نامناسب مبدل |
| افزایش ضخامت لایه رسوب | عدم شستشوی دورهای |
| ایجاد لایههای چسبنده و زیستی | وجود مواد آلی |
در سیستمهای صنعتی، معمولاً رسوب زمانی شدید میشود که چند عامل همزمان وجود داشته باشند؛ برای مثال آب سخت، دمای بالا و سرعت پایین جریان میتوانند شرایط بسیار مناسبی برای تشکیل رسوب سخت ایجاد کنند.
بیشتر بخوانید: خوردگی در مبدل صفحه ای: چرا اتفاق می افتد و چطور جلوگیری کنیم؟

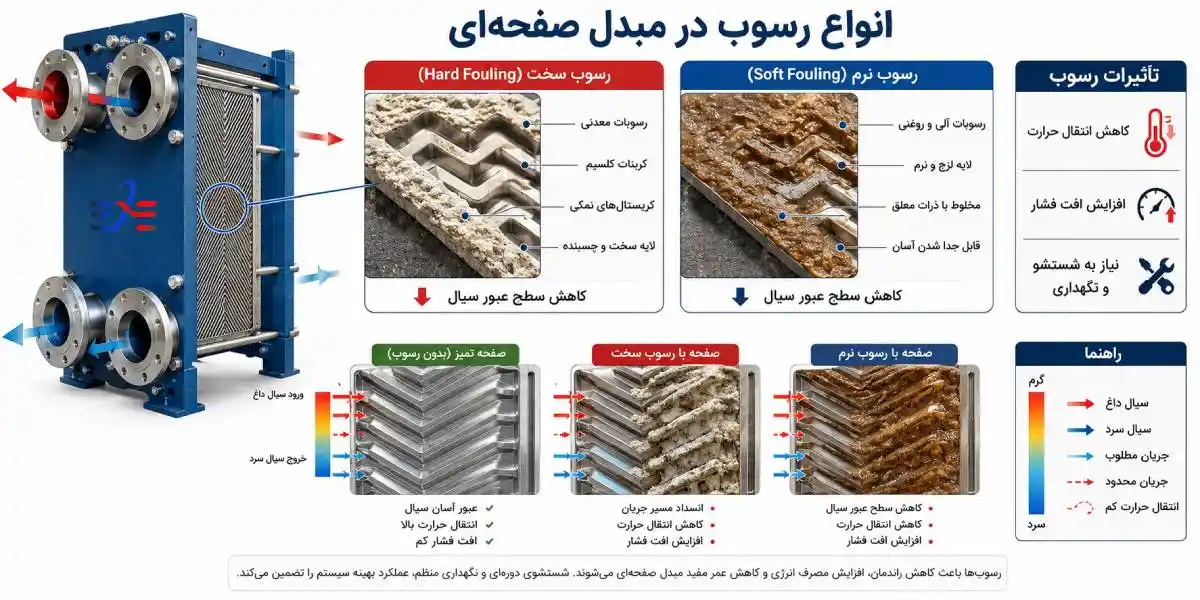

انواع رسوب در مبدل صفحه ای
رسوبات تشکیل شده در مبدلهای صفحهای را میتوان به دو گروه اصلی تقسیم کرد:
- رسوب سخت (Hard Fouling)
- رسوب نرم (Soft Fouling)
هرکدام از این دو نوع رسوب، مکانیزم تشکیل، تاثیر عملکردی و روش حذف متفاوتی دارند.
رسوب سخت در مبدل صفحه ای چیست؟
رسوب سخت نوعی رسوب معدنی است که معمولاً در اثر واکنش و تهنشینی نمکهای محلول در آب ایجاد میشود. در مبدل حرارتی صفحه ای واشردار، این رسوبات میتوانند روی سطح صفحات انتقال حرارت و داخل کانالهای عبور سیال تشکیل شوند.
این نوع رسوب پس از تشکیل، ساختاری متراکم، کریستالی و چسبنده پیدا میکند و بهراحتی با جریان آب یا شستشوی ساده حذف نمی شود. تجمع رسوب سخت در مبدل حرارتی صفحهای واشردار میتواند سطح مؤثر انتقال حرارت را کاهش داده و با محدود کردن مسیر جریان، باعث افزایش افت فشار و کاهش عملکرد حرارتی مبدل شود.
رایج ترین ترکیبات ایجادکننده رسوب سخت عبارتند از:
- کربنات کلسیم (CaCO₃)
- سولفات کلسیم (CaSO₄)
- سیلیکا (SiO₂)
- اکسیدهای آهن
- هیدروکسیدهای فلزی
یکی از رایجترین نمونهها، رسوب کربنات کلسیم در سیستمهای آب گرم، برج خنککن و چیلرهای آبخنک است.
واکنش تشکیل رسوب کربنات کلسیم:
نام فرمول: واکنش تشکیل رسوب کربنات کلسیم
Ca²⁺ + CO₃²⁻ → CaCO₃ ↓
این رسوب معمولاً به صورت لایه سفید، خاکستری یا سنگی روی سطح صفحات مشاهده میشود.
رسوب نرم در مبدل صفحه ای چیست؟
رسوب نرم برخلاف رسوب سخت، معمولاً از مواد آلی، زیستی یا ذرات معلق تشکیل میشود.
این نوع رسوب اغلب ساختاری لزج، ژلهای یا گلمانند دارد و در شرایطی که جریان سیال پایین باشد یا کیفیت سیال کنترل نشود، ایجاد میشود.
مهمترین عوامل تشکیل رسوب نرم عبارتند از:
- رشد باکتریها و تشکیل Biofilm
- وجود مواد آلی در آب
- روغن و هیدروکربنها
- ذرات معلق و گلولای
- آلودگی فرآیندی
رسوب نرم بیشتر در سیستم هایی دیده می شود که کنترل کیفیت آب، فیلتراسیون یا برنامه نگهداری مناسبی ندارند.رسوبگذاری یکی از مهمترین عوامل کاهش راندمان مبدلهای حرارتی صفحهای است که میتواند باعث افزایش افت فشار، کاهش ضریب انتقال حرارت و افزایش مصرف انرژی شود. مبدل حرارتی صفحه ای اکسرلند با طراحی صفحات موجدار، ایجاد جریان متلاطم و امکان انجام سرویسهای دورهای، قابلیت مقابله بهتر با مشکلات ناشی از رسوب را دارد. شناخت تفاوت بین رسوبات سخت و نرم و انتخاب روش مناسب تمیزکاری مانند CIP، نقش مهمی در حفظ عملکرد طولانیمدت تجهیزات انتقال حرارت دارد.

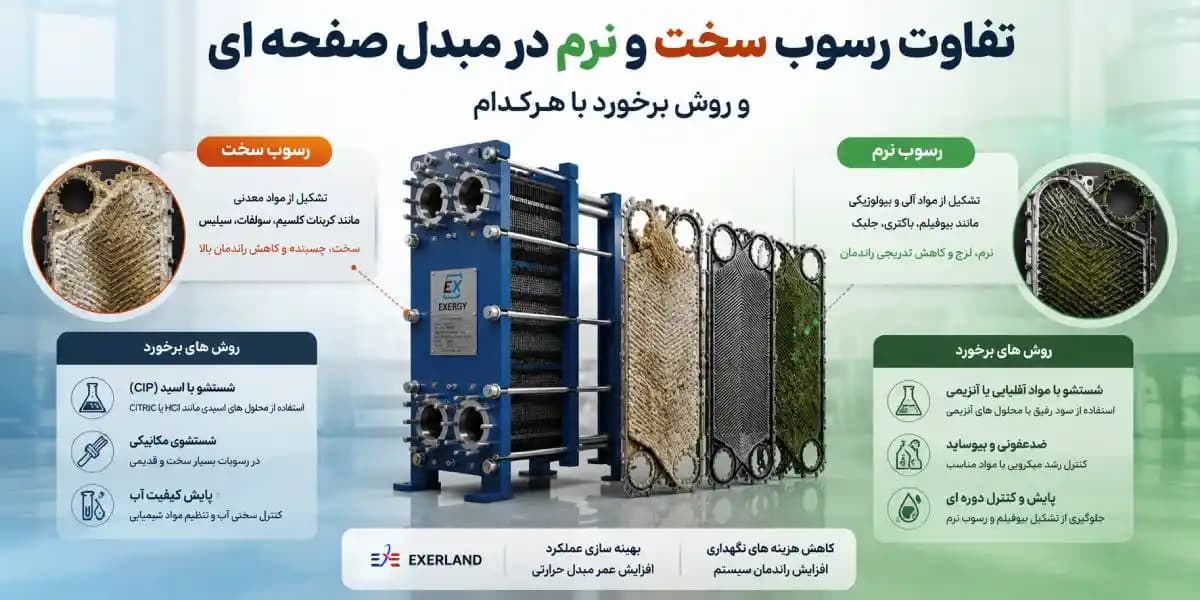

تفاوت رسوب سخت و نرم در مبدل صفحهای
| رسوب نرم | رسوب سخت | مشخصه |
|---|---|---|
| آلی، زیستی یا لجن مانند | معدنی و کریستالی | ماهیت رسوب |
| مواد آلی و ذرات معلق | املاح محلول آب | عامل اصلی تشکیل |
| چسبنده، لزج و نرم | پوستهای، سنگی و متراکم | ظاهر |
| قهوهای، سبز، سیاه | سفید، خاکستری، قهوهای | رنگ معمول |
| نقاط کم سرعت جریان | نقاط گرم و سطوح انتقال حرارت | محل تشکیل |
| متوسط | بالا | مقاومت در برابر حذف |
| شوینده قلیایی، آب پرفشار، ضدعفونی | اسیدشویی کنترل شده | روش پاکسازی |
| گرفتگی کانالها و کاهش دبی | کاهش انتقال حرارت و خوردگی | خطر اصلی |
تاثیر رسوب بر عملکرد حرارتی مبدل صفحهای
رسوب مانند یک لایه عایق روی سطح صفحه عمل میکند.
حتی یک لایه نازک از رسوب میتواند مقاومت حرارتی قابل توجهی ایجاد کرده و انتقال حرارت را کاهش دهد.
مقاومت حرارتی ایجاد شده توسط رسوب از رابطه زیر محاسبه میشود:
نام فرمول: مقاومت حرارتی رسوب
Rf = δf / kf
که:
- Rf : مقاومت حرارتی ناشی از رسوب
- δf : ضخامت لایه رسوب
- kf : ضریب هدایت حرارتی رسوب
هرچه ضخامت رسوب بیشتر و هدایت حرارتی آن کمتر باشد، تاثیر منفی آن بر عملکرد مبدل افزایش پیدا میکند.
بیشتر بخوانید: چرا مبدل های بریز قابل باز شدن نیستند؟
تاثیر رسوب بر ضریب انتقال حرارت کلی
ضریب انتقال حرارت کلی مبدل صفحهای با افزایش مقاومت رسوب کاهش پیدا میکند.
رابطه کلی انتقال حرارت با در نظر گرفتن رسوب:
نام فرمول: ضریب انتقال حرارت کلی با اثر رسوب
1/U = 1/hi + Rf,i + δ/k + Rf,o + 1/ho
پارامترهای این رابطه:
- U : ضریب انتقال حرارت کلی مبدل
- hi : ضریب انتقال حرارت سمت سیال داخلی
- ho : ضریب انتقال حرارت سمت خارجی
- Rf : مقاومت رسوب
- δ/k : مقاومت حرارتی صفحه
کاهش مقدار U به معنی کاهش توانایی مبدل برای انتقال انرژی بین دو سیال است.
چگونه نوع رسوب مبدل صفحه ای را تشخیص دهیم؟
تشخیص صحیح نوع رسوب در مبدل حرارتی صفحهای، بهویژه در زمان سرویس و تعمیرات مبدلهای تولیدشده توسط هر سازنده، قبل از انتخاب روش شستشو اهمیت زیادی دارد. نوع رسوب، جنس صفحات و دستورالعملهای توصیهشده درمورد مبدل حرارتی باید پیش از انتخاب ماده شیمیایی و روش رسوبزدایی بررسی شود.
| رسوب نرم | رسوب سخت | روش بررسی |
|---|---|---|
| لجن مانند و چسبنده | پوستهای و سخت | مشاهده ظاهری |
| نرم و لغزنده | زبر و متراکم | لمس سطح |
| واکنش محدود | احتمال ایجاد واکنش | تست اسیدی |
| دارای ترکیبات آلی | دارای مواد معدنی | آنالیز آزمایشگاهی |
در تعمیرات حرفهای، بهتر است قبل از انتخاب ماده شیمیایی، نمونه رسوب بررسی شود تا از آسیب احتمالی به صفحات جلوگیری شود.

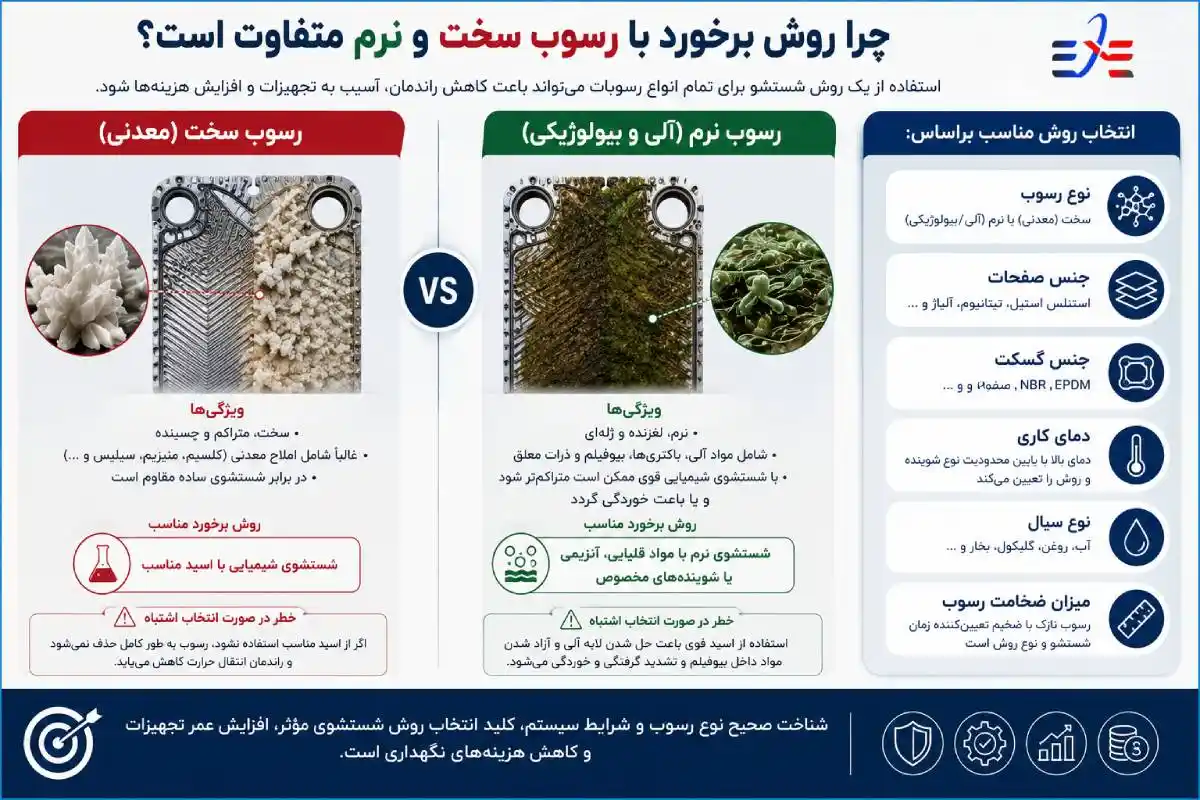

چرا روش برخورد با رسوب سخت و نرم متفاوت است؟
اشتباه رایجی که در بسیاری از سیستمهای صنعتی دیده میشود، استفاده از یک روش شستشو برای تمام انواع رسوبات است.
برای مثال، استفاده از اسید قوی برای حذف رسوبات آلی میتواند باعث ایجاد خوردگی یا آسیب به تجهیزات شود، در حالی که شستشوی ساده برای رسوبات سخت معدنی معمولاً تاثیر کافی ندارد.
بنابراین انتخاب روش مناسب باید بر اساس موارد زیر انجام شود:
- نوع رسوب
- جنس صفحات
- جنس گسکت
- دمای کاری
- نوع سیال
- میزان ضخامت رسوب
انواع رسوب سخت در مبدل صفحهای؛ روشهای تشخیص، حذف و پیشگیری بر اساس اصول مهندسی
در بخش قبل با تفاوت رسوب سخت و رسوب نرم در مبدل صفحهای آشنا شدیم و دیدیم که چرا انتخاب روش صحیح شستشو، مستقیماً به نوع رسوب بستگی دارد. اکنون زمان آن است که رسوب سخت را از دیدگاه مهندسی، شیمی آب و بهرهبرداری صنعتی بررسی کنیم.
در بسیاری از صنایع، بیش از ۷۰ درصد کاهش راندمان مبدلهای صفحهای به دلیل تشکیل رسوبات معدنی است. این رسوبات بهتدریج سطح انتقال حرارت را میپوشانند، افت فشار را افزایش میدهند و باعث میشوند سیستم برای دستیابی به همان ظرفیت قبلی، انرژی بیشتری مصرف کند.
نکته مهم این است که رسوب سخت تنها یک لایه سفیدرنگ روی صفحات نیست؛ بلکه مجموعهای از ترکیبات معدنی با رفتارهای متفاوت است که هر کدام روش حذف و کنترل مخصوص خود را دارند.
از سوی دیگر، در پروژههایی که از مبدل حرارتی پوسته و لوله در کنار مبدل صفحهای استفاده میشود، انتخاب روش مناسب برای کنترل رسوب باید با توجه به نوع تجهیز، جنس سطوح انتقال حرارت و شرایط عملیاتی انجام شود. به همین دلیل، دریافت اطلاعات فنی از تولید کننده مبدل حرارتی پوسته و لوله اکسرلند و بررسی توصیههای مربوط به متریال، شرایط کاری و روشهای مجاز شستشو میتواند از انتخاب مواد شیمیایی نامناسب و آسیب به تجهیزات جلوگیری کند.

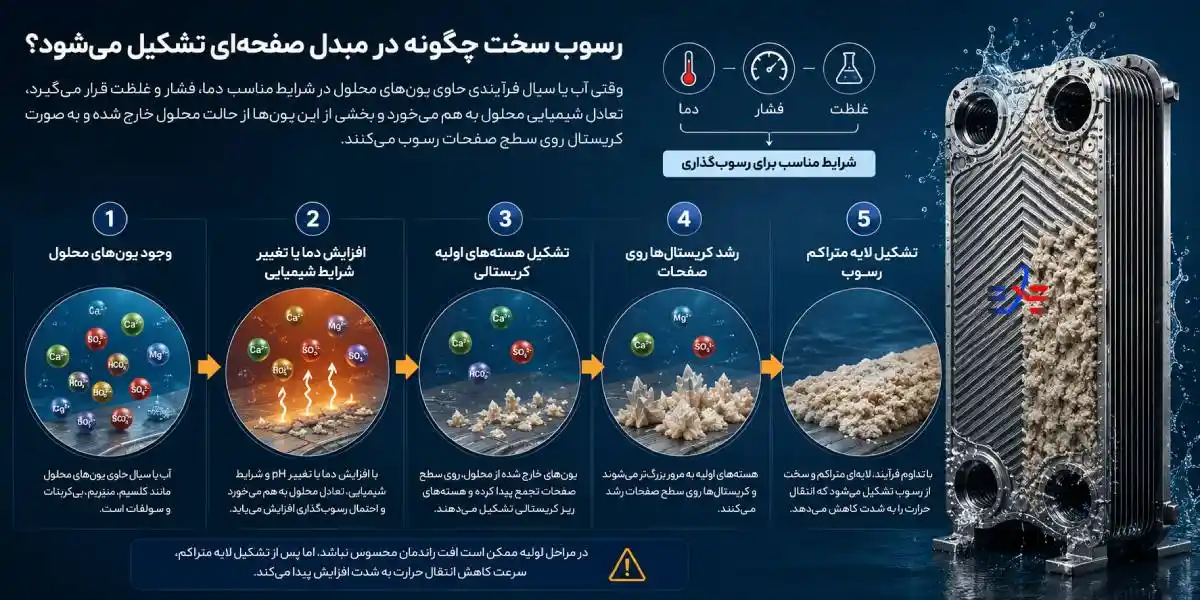

رسوب سخت چگونه در مبدل صفحهای تشکیل میشود؟
وقتی آب یا سیال فرآیندی حاوی یونهای محلول در شرایط مناسب دما، فشار و غلظت قرار میگیرد، تعادل شیمیایی محلول به هم میخورد و بخشی از این یونها از حالت محلول خارج شده و به صورت کریستال روی سطح صفحات رسوب میکنند.
سطوح فلزی مبدل، به دلیل اختلاف دما و انرژی سطحی، بهترین محل برای شروع این فرآیند هستند.
فرآیند تشکیل رسوب سخت معمولاً در پنج مرحله اتفاق میافتد:
در مراحل اولیه ممکن است افت راندمان محسوس نباشد، اما پس از تشکیل لایه متراکم، سرعت کاهش انتقال حرارت بهشدت افزایش پیدا میکند.
مهم ترین انواع رسوب سخت در مبدل صفحهای
اگرچه دهها نوع رسوب معدنی در صنایع مختلف مشاهده میشود، اما در مبدلهای صفحهای چند نوع رسوب بیشترین فراوانی را دارند.
| میزان سختی حذف | محل تشکیل رایج | فرمول شیمیایی | نوع رسوب |
|---|---|---|---|
| متوسط | چیلر، برج خنککن، HVAC | CaCO₃ | کربنات کلسیم |
| زیاد | آبهای سخت و دماهای بالا | CaSO₄ | سولفات کلسیم |
| بسیار زیاد | آبهای زیرزمینی، بویلرها | SiO₂ | سیلیکا |
| متوسط | سیستمهای دارای خوردگی | Fe₂O₃ | اکسید آهن |
| متوسط | مدارهای زنگزده | Fe(OH)₃ | هیدروکسید آهن |
| متوسط | آب سخت | MgCO₃ | کربنات منیزیم |
رسوب کربنات کلسیم؛ رایجترین رسوب مبدل صفحه ای
کربنات کلسیم شناختهشدهترین رسوب در سیستمهای انتقال حرارت است.
وقتی سختی موقت آب افزایش پیدا کند و دمای سیال بالا برود، بیکربنات کلسیم ناپایدار شده و به کربنات کلسیم جامد تبدیل میشود.
نام فرمول: تشکیل رسوب کربنات کلسیم
Ca(HCO₃)₂ → CaCO₃↓ + CO₂↑ + H₂O
ویژگیهای این رسوب:
- رنگ سفید یا کرم
- ساختار کریستالی
- چسبندگی بالا به صفحات
- کاهش سریع انتقال حرارت
- قابلیت حذف با اسیدهای ضعیف در شرایط کنترلشده
این نوع رسوب معمولاً در کندانسورهای آبی، مبدلهای صفحهای چیلر و مدار آب برج خنککن مشاهده میشود.
بیشتر بخوانید: مبدل حرارتی صفحه ای (Plate Heat Exchanger) چگونه کار می کند؟

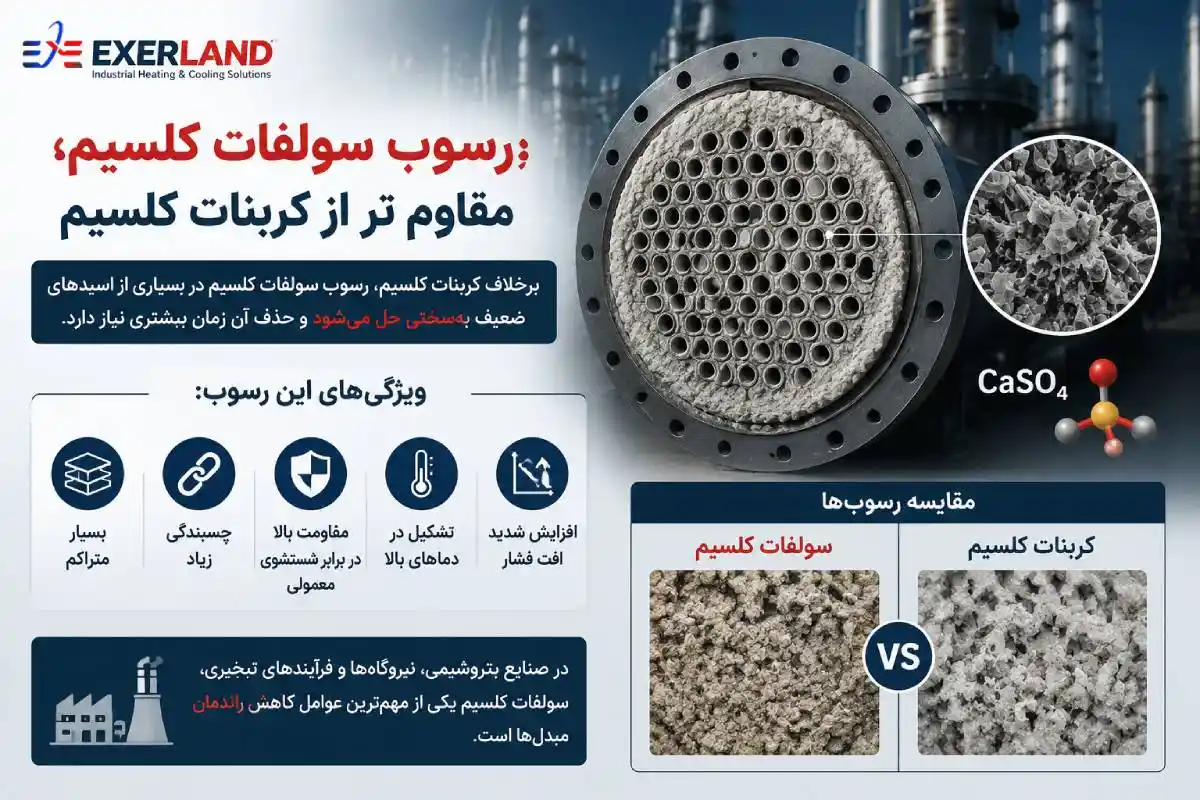

رسوب سولفات کلسیم؛ مقاوم تر از کربنات کلسیم
برخلاف کربنات کلسیم، رسوب سولفات کلسیم در بسیاری از اسیدهای ضعیف بهسختی حل میشود و حذف آن زمان بیشتری نیاز دارد.
ویژگیهای این رسوب:
- بسیار متراکم
- چسبندگی زیاد
- مقاومت بالا در برابر شستشوی معمولی
- تشکیل در دماهای بالا
- افزایش شدید افت فشار
در صنایع پتروشیمی، نیروگاهها و فرآیندهای تبخیری، سولفات کلسیم یکی از مهمترین عوامل کاهش راندمان مبدلها است.
رسوب سیلیکا؛ دشوارترین رسوب برای حذف
سیلیکا یکی از خطرناک ترین رسوبات معدنی در تجهیزات انتقال حرارت محسوب میشود.
برخلاف کربنات کلسیم، سیلیکا در اکثر اسیدهای متداول بهخوبی حل نمیشود و در صورت ضخیم شدن لایه رسوب، حتی شستشوی شیمیایی نیز ممکن است پاسخ مناسبی نداشته باشد.
ویژگیهای رسوب سیلیکا:
- رنگ خاکستری روشن
- سختی بسیار زیاد
- هدایت حرارتی بسیار پایین
- مقاومت شیمیایی بالا
- هزینه زیاد حذف
وجود غلظت بالای سیلیکا در آب تغذیه، معمولاً نیازمند استفاده از سیستم های پیش تصفیه مانند اسمز معکوس (RO) یا رزینهای تبادل یونی است.

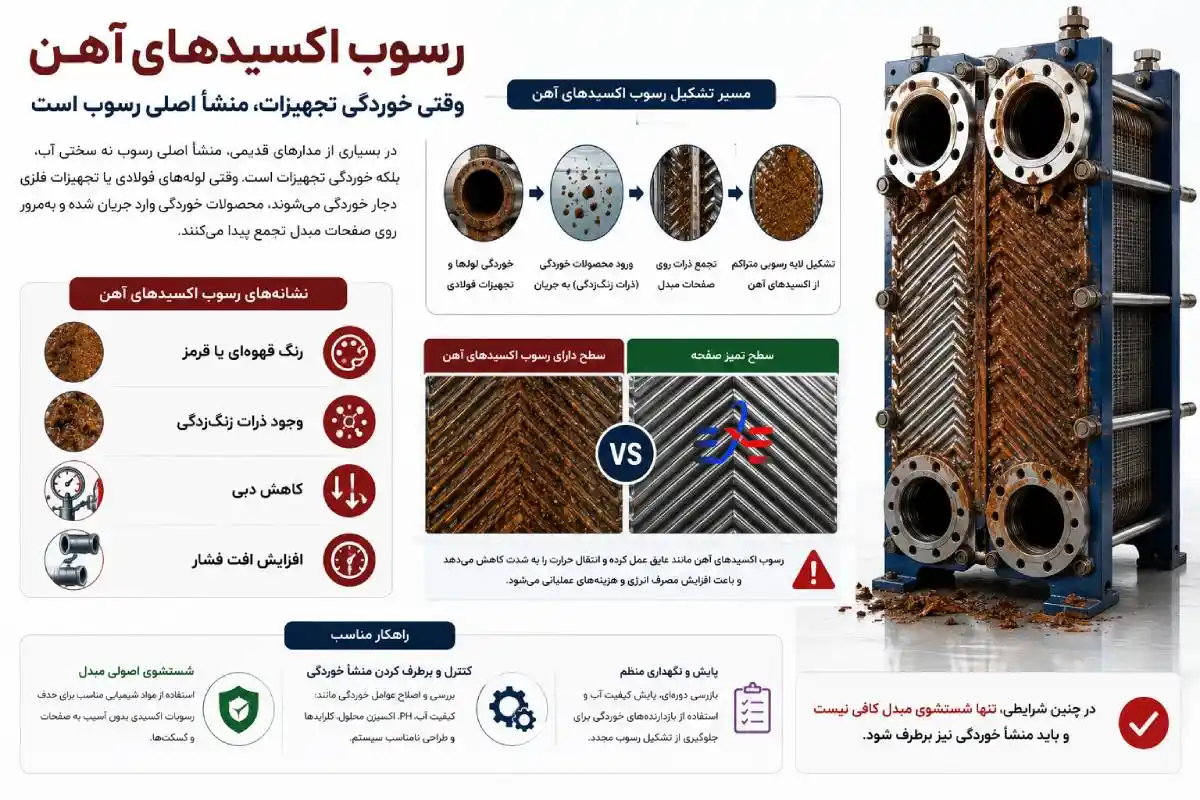

رسوب اکسیدهای آهن
در بسیاری از مدارهای قدیمی، منشأ اصلی رسوب نه سختی آب، بلکه خوردگی تجهیزات است.
وقتی لولههای فولادی یا تجهیزات فلزی دچار خوردگی میشوند، محصولات خوردگی وارد جریان شده و بهمرور روی صفحات مبدل تجمع پیدا میکنند.
نشانههای این رسوب عبارتند از:
- رنگ قهوهای یا قرمز
- وجود ذرات زنگزدگی
- کاهش دبی
- افزایش افت فشار
در چنین شرایطی، تنها شستشوی کندانسور چیلر کافی نیست و باید منشأ خوردگی نیز برطرف شود. بررسی وضعیت لولهها، تجهیزات فلزی، کیفیت آب و شرایط شیمیایی مدار میتواند به شناسایی منبع تولید اکسیدهای آهن کمک کند. در غیر این صورت، حتی پس از شستشو نیز احتمال تشکیل مجدد رسوب و افت عملکرد سیستم وجود خواهد داشت.
چگونه نوع رسوب سخت را تشخیص دهیم؟
تشخیص صحیح نوع رسوب قبل از انتخاب ماده شیمیایی اهمیت زیادی دارد.
| اطلاعات قابل استخراج | روش تشخیص |
|---|---|
| رنگ، بافت و ضخامت رسوب | بررسی ظاهری |
| احتمال تشکیل رسوبات کلسیمی | آزمایش سختی آب |
| عناصر تشکیلدهنده رسوب | آنالیز XRF |
| ساختار کریستالی رسوب | آنالیز XRD |
| مورفولوژی سطح رسوب | آنالیز SEM |
| غلظت عناصر معدنی | آنالیز ICP |
در پروژههای صنعتی بزرگ، استفاده از آنالیزهای آزمایشگاهی باعث میشود عملیات شستشو با کمترین ریسک و بیشترین بازده انجام شود.
بیشتر بخوانید: مبدل حرارتی صفحه ای بریز (لحیمی) چیست؟
تأثیر رسوب سخت بر انتقال حرارت
هرچه ضخامت رسوب بیشتر شود، مقاومت حرارتی افزایش یافته و ضریب انتقال حرارت کلی کاهش مییابد.
نام فرمول: شار انتقال حرارت
Q = U × A × ΔTlm
که در آن:
- Q = نرخ انتقال حرارت (W)
- U = ضریب انتقال حرارت کلی (W/m²·K)
- A = سطح انتقال حرارت (m²)
- ΔTlm = اختلاف دمای میانگین لگاریتمی (°C)
با افزایش ضخامت رسوب، مقدار U کاهش پیدا میکند و در نتیجه مقدار Q نیز کاهش مییابد.
محاسبه مقاومت رسوب
برای ارزیابی اثر رسوب میتوان از مقاومت حرارتی رسوب استفاده کرد.
نام فرمول: مقاومت حرارتی رسوب
Rf = δ / k
تعریف پارامترها:
- Rf = مقاومت حرارتی رسوب (m²·K/W)
- δ = ضخامت رسوب (m)
- k = ضریب هدایت حرارتی رسوب (W/m·K)
هرچه ضخامت رسوب در کانالهای باریک مبدل حرارتی صفحهای بریز افزایش یابد یا هدایت حرارتی آن کمتر باشد، مقاومت حرارتی رسوب بیشتر شده و عملکرد انتقال حرارت مبدل کاهش پیدا میکند. در این شرایط، مبدل ممکن است برای دستیابی به ظرفیت حرارتی طراحیشده، با افت راندمان و افزایش مصرف انرژی مواجه شود.
رسوب سخت چه اثری بر مصرف انرژی دارد؟
تشکیل رسوب تنها باعث کاهش انتقال حرارت نمیشود؛ بلکه پیامدهای اقتصادی قابلتوجهی نیز دارد.
| نتیجه عملیاتی | اثر رسوب سخت |
|---|---|
| کاهش ظرفیت سرمایش یا گرمایش | کاهش ضریب انتقال حرارت |
| افزایش مصرف برق پمپ | افزایش افت فشار |
| افزایش مصرف انرژی الکتریکی | افزایش زمان کار کمپرسور |
| افزایش استهلاک تجهیزات | افزایش دمای کاری |
| افزایش هزینه نگهداری | افزایش دفعات شستشو |
| افزایش هزینه تعویض قطعات | کاهش عمر صفحات |
در بسیاری از کارخانهها، تنها یک لایه نازک رسوب میتواند مصرف انرژی سیستم را بین ۵ تا ۱۵ درصد افزایش دهد و در صورت تداوم، این مقدار بیشتر نیز خواهد شد.
روش های حذف رسوب سخت در مبدل صفحه ای
انتخاب روش حذف باید بر اساس جنس صفحات، نوع رسوب و توصیه سازنده انجام شود.
| محدودیت | مزایا | کاربرد | روش |
|---|---|---|---|
| نیاز به کنترل pH | سرعت بالا | رسوبات کربناتی | شستشوی اسیدی کنترلشده (CIP) |
| قدرت کمتر | ایمنتر برای استنلس استیل | رسوبات سبک | اسید سیتریک |
| مناسب همه رسوبات نیست | خوردگی کمتر | برخی رسوبات معدنی | اسید فسفریک |
| زمانبر | حذف کامل لایه | رسوبات ضخیم | شستشوی مکانیکی پس از باز کردن مبدل |
| نیاز به مهارت اجرایی | بدون مواد شیمیایی | رسوبات سطحی | واترجت فشار کنترلشده |
نکته مهندسی: استفاده از اسیدهای قوی بدون کنترل غلظت، دما و زمان تماس میتواند باعث خوردگی صفحات استنلس استیل، آسیب به لایه پسیو و کاهش عمر گسکتها شود.
رسوب نرم در مبدل صفحهای؛ بررسی کامل انواع رسوبات آلی، بیوفیلم، لجن صنعتی و بهترین روشهای حذف و پیشگیری
در بخش قبل، رسوبات سخت معدنی مانند کربنات کلسیم، سولفات کلسیم و سیلیکا را از دیدگاه مهندسی بررسی کردیم. اما در بسیاری از واحدهای صنعتی، مشکل اصلی نه رسوبات معدنی، بلکه رسوب نرم (Soft Fouling) است؛ رسوبی که در نگاه اول شاید کماهمیت به نظر برسد، اما در عمل میتواند باعث گرفتگی کانالهای باریک مبدل صفحهای، افزایش افت فشار، رشد میکروبی و حتی خوردگی موضعی صفحات شود.
برخلاف رسوب سخت که عمدتاً منشأ معدنی دارد، رسوب نرم از ترکیبات آلی، ذرات معلق، روغنها، لجن و میکروارگانیسمها تشکیل میشود. به همین دلیل، روش حذف آن نیز کاملاً متفاوت است و استفاده از اسیدهایی که برای رسوبات معدنی کاربرد دارند، معمولاً نتیجه مطلوبی ایجاد نمیکند.
بیشتر بخوانید: مزایا و معایب مبدل حرارتی صفحه ای واشردار

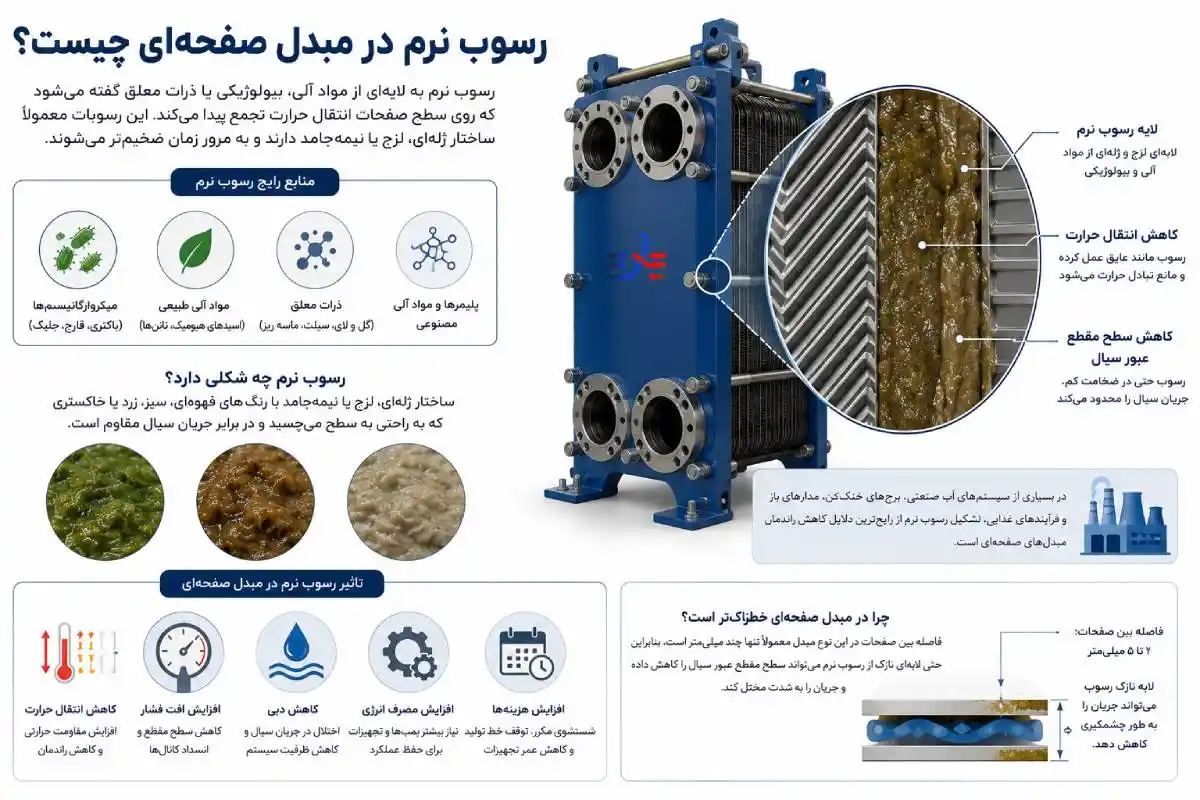

رسوب نرم در مبدل صفحه ای چیست؟
رسوب نرم به لایهای از مواد آلی، بیولوژیکی یا ذرات معلق گفته میشود که روی سطح صفحات انتقال حرارت تجمع پیدا میکند. این رسوبات معمولاً ساختار ژلهای، لزج یا نیمهجامد دارند و به مرور زمان ضخیمتر میشوند.
در بسیاری از سیستمهای آب صنعتی، برجهای خنککن، مدارهای باز و فرآیندهای غذایی، تشکیل رسوب نرم از رایجترین دلایل کاهش راندمان مبدلهای صفحهای است.
از آنجا که فاصله بین صفحات در این نوع مبدل معمولاً تنها چند میلیمتر است، حتی لایهای نازک از رسوب نرم میتواند سطح مقطع عبور سیال را کاهش داده و جریان را مختل کند. بنابراین، هنگام خرید مبدل حرارتی صفحه ای باید علاوه بر ظرفیت حرارتی و دبی، کیفیت سیال، میزان ذرات معلق و احتمال تشکیل رسوب نرم نیز در فرآیند انتخاب مبدل در نظر گرفته شود.
انتخاب صحیح مبدل بر اساس شرایط واقعی سیال میتواند احتمال گرفتگی کانالها و کاهش زودهنگام راندمان را کاهش داده و نیاز به شستشوی مکرر و توقفهای تعمیراتی را کمتر کند.
مهم ترین انواع رسوب نرم در مبدل صفحه ای
رسوب نرم تنها یک نوع مشخص ندارد و بسته به نوع سیال، کیفیت آب و شرایط بهرهبرداری، میتواند ترکیبات متفاوتی داشته باشد.
| ویژگی اصلی | منشأ تشکیل | نوع رسوب نرم |
|---|---|---|
| لایه ژلهای و چسبنده | رشد باکتریها و میکروارگانیسمها | بیوفیلم (Biofilm) |
| کاهش سطح مقطع جریان | ذرات معلق، گلولای و خوردگی | لجن صنعتی |

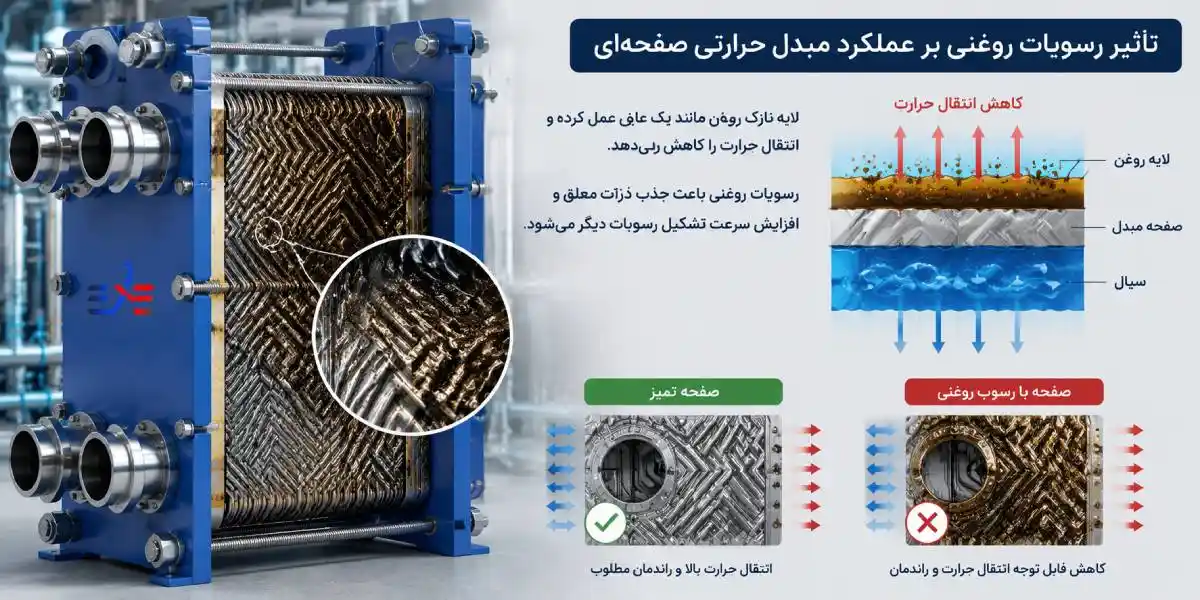

| ایجاد لایه عایق روی صفحات | نشت روغن یا روانکار | رسوبات روغنی |
| چسبندگی بالا | پروتئین، چربی، قند و ترکیبات آلی | مواد آلی |
| رشد بیولوژیکی و انسداد کانالها | مدارهای باز و برج خنککن | جلبک و قارچ |

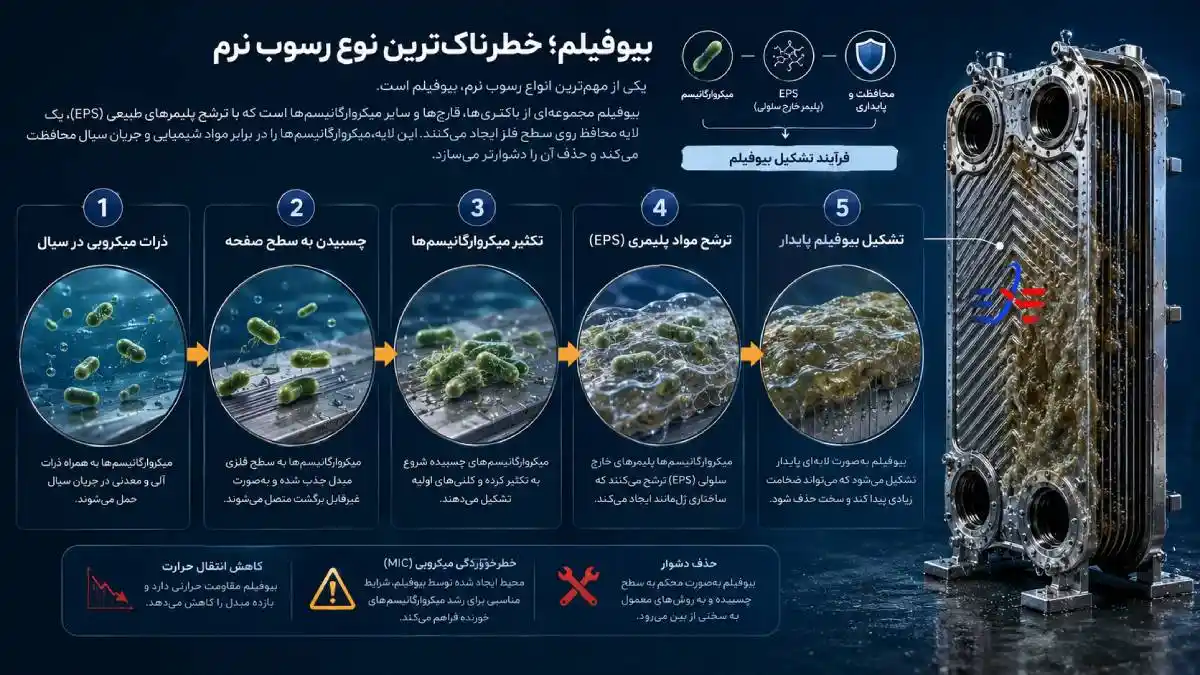

بیوفیلم؛ خطرناک ترین نوع رسوب نرم
یکی از مهمترین و پیچیدهترین انواع رسوب نرم در سیستم های سرمایش، بیوفیلم است.بیوفیلم مجموعهای از باکتریها، قارچها و سایر میکروارگانیسمها است که با ترشح پلیمرهای طبیعی (EPS)، یک لایه محافظ روی سطح فلز ایجاد میکنند. این لایه، میکروارگانیسمها را در برابر مواد شیمیایی و جریان سیال محافظت میکند و حذف آن را دشوارتر میسازد.
فرآیند تشکیل بیوفیلم را میتوان به صورت زیر نمایش داد:
وجود بیوفیلم علاوه بر کاهش انتقال حرارت، میتواند زمینهساز خوردگی میکروبی (MIC) نیز باشد که یکی از عوامل آسیبدیدگی صفحات استیل محسوب میشود.
لجن صنعتی چگونه تشکیل می شود؟
لجن صنعتی معمولاً از تجمع ذرات جامد، محصولات خوردگی، گردوغبار، شن، ماسه و مواد معلق تشکیل میشود.
در سیستمهایی که فیلتراسیون مناسبی ندارند یا کیفیت آب کنترل نمیشود، این ذرات بهتدریج در کانالهای مبدل تجمع پیدا کرده و مسیر جریان را محدود میکنند.
نشانههای رایج وجود لجن عبارتند از:
- افزایش افت فشار
- کاهش دبی عبوری
- افت ظرفیت سرمایش یا گرمایش
- توزیع نامناسب جریان بین صفحات
بیشتر بخوانید: صدای غیرعادی یا لرزش مبدل صفحه ای نشانه چیست؟
رسوبات روغنی چه تأثیری بر عملکرد مبدل دارند؟
در برخی صنایع، نشت روغن کمپرسور، روغنهای هیدرولیک یا روانکارها باعث تشکیل یک لایه نازک روغنی روی صفحات میشود.
این لایه اگرچه ضخامت کمی دارد، اما به دلیل هدایت حرارتی پایین روغن، مانند یک عایق عمل کرده و راندمان انتقال حرارت را کاهش میدهد.
همچنین، رسوبات روغنی میتوانند ذرات معلق را به خود جذب کرده و سرعت تشکیل رسوبات دیگر را افزایش دهند.
چرا رسوب نرم باعث کاهش راندمان میشود؟
رسوب نرم از سه طریق عملکرد مبدل صفحهای را تحت تأثیر قرار میدهد:
- کاهش سطح مؤثر انتقال حرارت
- افزایش مقاومت حرارتی
- کاهش سطح مقطع عبور سیال و افزایش افت فشار
در نتیجه، تجمع رسوب نرم میتواند باعث کاهش ظرفیت انتقال حرارت، افزایش افت فشار و افزایش مصرف انرژی شود. بنابراین، پایش وضعیت رسوب و اجرای برنامه منظم تصفیه و شستشوی مناسب، نقش مهمی در حفظ راندمان مبدل حرارتی لولهای دارد.
تأثیر رسوب نرم بر ضریب انتقال حرارت
مانند رسوبات سخت، رسوبات نرم نیز مقاومت حرارتی ایجاد میکنند و ضریب انتقال حرارت کلی را کاهش میدهند.
نام فرمول: نرخ انتقال حرارت
Q = U × A × ΔTlm
که در آن:
- Q = نرخ انتقال حرارت (W)
- U = ضریب انتقال حرارت کلی (W/m²·K)
- A = سطح انتقال حرارت (m²)
- ΔTlm = اختلاف دمای میانگین لگاریتمی (°C)
هرچه ضخامت رسوب نرم بیشتر شود، مقدار U کاهش یافته و ظرفیت حرارتی مبدل افت میکند.
افزایش افت فشار بر اثر رسوب نرم
یکی از نخستین نشانههای تشکیل رسوب نرم، افزایش افت فشار است.
افت فشار را میتوان به صورت تقریبی با رابطه زیر بررسی کرد:
نام فرمول: افت فشار جریان
ΔP = f × (L / D) × (ρV² / 2)
تعریف پارامترها:
- ΔP = افت فشار (Pa)
- f = ضریب اصطکاک
- L = طول مسیر جریان (m)
- D = قطر هیدرولیکی (m)
- ρ = چگالی سیال (kg/m³)
- V = سرعت جریان (m/s)
با کاهش سطح مقطع عبور سیال به دلیل رسوب نرم، سرعت موضعی جریان افزایش یافته و افت فشار بیشتر میشود.
بیشتر بخوانید: انتخاب و بهینه سازی مبدل حرارتی صفحه ای واشردار برای سامانه های صنعتی حساس
چگونه رسوب نرم را تشخیص دهیم؟
تشخیص بهموقع رسوب نرم در مدارهای گرمایش می تواند از کاهش راندمان انتقال حرارت، افزایش افت فشار و در نهایت توقفهای ناگهانی سیستم جلوگیری کند. پایش منظم دبی، دمای عملکرد و وضعیت سیال، امکان شناسایی زودهنگام رسوب و انجام اقدامات اصلاحی پیش از آسیب جدی به تجهیزات را فراهم میکند.
| نتیجه قابل مشاهده | روش بررسی |
|---|---|
| لایه لزج، ژلهای یا قهوهای | بررسی ظاهری صفحات |
| افزایش تدریجی نسبت به حالت اولیه | اندازهگیری افت فشار |
| محدود شدن عبور سیال | کاهش دبی |
| شناسایی رشد باکتری و قارچ | آنالیز میکروبی آب |
| تعیین ترکیبات آلی و بیولوژیکی | نمونهبرداری از رسوب |
بهترین روش های حذف رسوب نرم
انتخاب روش پاکسازی باید بر اساس نوع رسوب و جنس صفحات انجام شود.
| مزایا | مناسب برای | روش |
|---|---|---|
| بدون آسیب به صفحات | چربی، روغن و مواد آلی | شستشوی CIP با محلول قلیایی |
| حذف مؤثر پروتئین و چربی | صنایع غذایی و دارویی | مواد شوینده آنزیمی |
| کنترل آلودگی زیستی | بیوفیلم و رشد میکروبی | بیوسایدها |
| حذف بدون مواد شیمیایی | لجن و ذرات معلق | واترجت فشار کنترلشده |
| امکان بازرسی کامل صفحات | رسوبات ضخیم | شستشوی دستی پس از باز کردن مبدل |
نکته مهندسی: استفاده از محلولهای قلیایی برای حذف رسوبات نرم معمولاً مؤثرتر از اسیدها است، زیرا ترکیبات آلی و روغنی در محیط قلیایی بهتر تجزیه میشوند.
مقایسه روش شستشوی رسوب سخت و رسوب نرم
| رسوب نرم | رسوب سخت | ویژگی |
|---|---|---|
| مواد آلی و زیستی | املاح معدنی | ترکیب اصلی |
| محلولهای قلیایی و شوینده | اسیدهای کنترلشده | ماده شیمیایی مناسب |
| بله، در صورت وجود بیوفیلم | خیر | نیاز به بیوساید |
| کمتر، در صورت انتخاب شوینده مناسب | در صورت استفاده نادرست از اسید | احتمال آسیب به صفحات |
| تجزیه مواد آلی و حذف لایههای چسبنده | حل کردن کریستالهای معدنی | هدف اصلی شستشو |

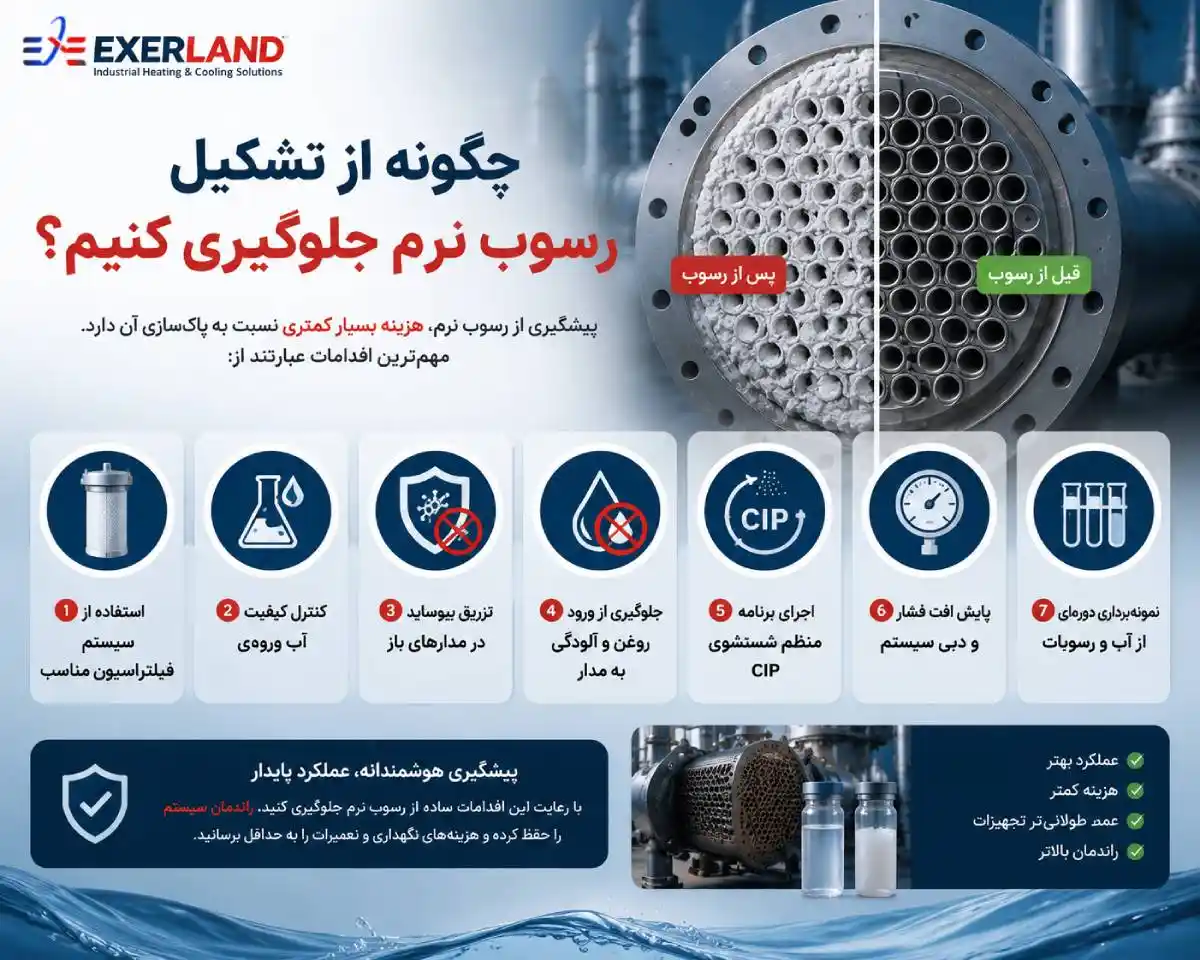

چگونه از تشکیل رسوب نرم جلوگیری کنیم؟
پیشگیری از رسوب نرم، هزینه بسیار کمتری نسبت به پاکسازی آن دارد. مهمترین اقدامات عبارتند از:
- استفاده از سیستم فیلتراسیون مناسب
- کنترل کیفیت آب ورودی
- تزریق بیوساید در مدارهای باز
- جلوگیری از ورود روغن و آلودگی به مدار
- اجرای برنامه منظم شستشوی CIP
- پایش افت فشار و دبی سیستم
- نمونه برداری دوره ای از آب و رسوبات
