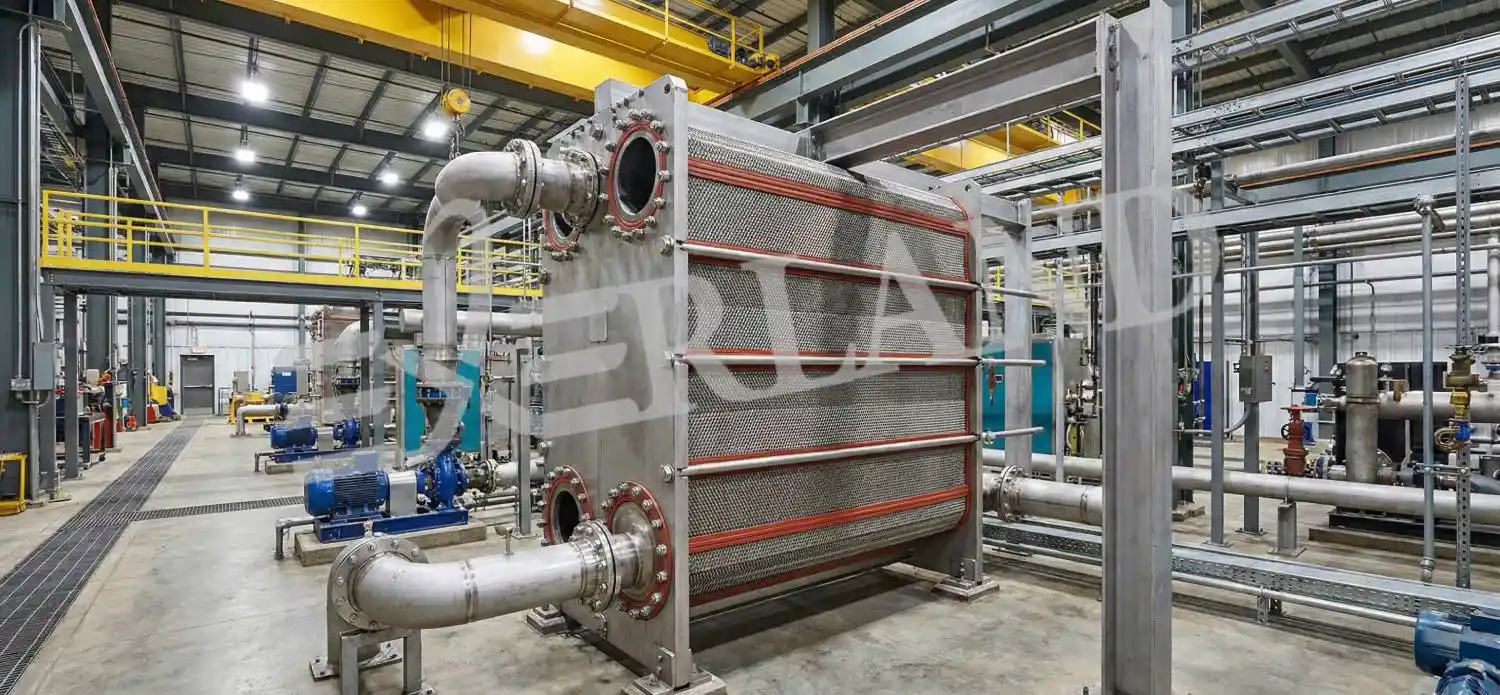

اهمیت انتخاب مبدل حرارتی صفحه ای واشردار در صنایع حساس
در سامانههای صنعتی حساس مانند پالایشگاهها، پتروشیمی و نیروگاهها، اواپراتور صنعتی بهعنوان بخش کلیدی کنترل دما، معمولاً در قالب مدلهای پوستهولوله، صفحهای یا فیلم ریزشی بهکار میرود؛ انتخابی که مستقیماً به پایداری فرآیند، راندمان حرارتی و محدودیت افت فشار وابسته است.
پروژه های رایج:
«یک خط تولید با سیال حساس و دمای ورودی 80°C نیاز به کاهش به 60°C دارد. انتخاب نادرست مبدل باعث افت راندمان و توقف خط میشود.»
در پروژههایی که نیاز به سرویسپذیری بالا، امکان باز کردن صفحات برای شستوشو و کنترل دقیق شرایط انتقال حرارت وجود دارد، مبدل حرارتی صفحه ای واشردار میتواند گزینه مناسبی برای مدارهای گرمایش و سرمایش صنعتی باشد. انتخاب این نوع مبدل باید بر اساس دبی سیالات، دمای ورودی و خروجی، فشار کاری، جنس صفحات و نوع گسکت انجام شود تا عملکرد حرارتی و قابلیت نگهداری تجهیز با شرایط واقعی فرآیند مطابقت داشته باشد.
چرا مبدل حرارتی صفحه ای واشردار؟
راندمان حرارتی بالا با حداقل فضا
جداسازی و تمیزکاری سریع (CIP)
کنترل دقیق ΔT و انعطاف در ظرفیت
کاهش مصرف انرژی
تجربه صنعتی: در یک پروژه پالایشگاهی، انتخاب مبدل واشردار با صفحات 316L و واشر Viton باعث افزایش راندمان 15٪ و کاهش توقف خط 30٪ شد.

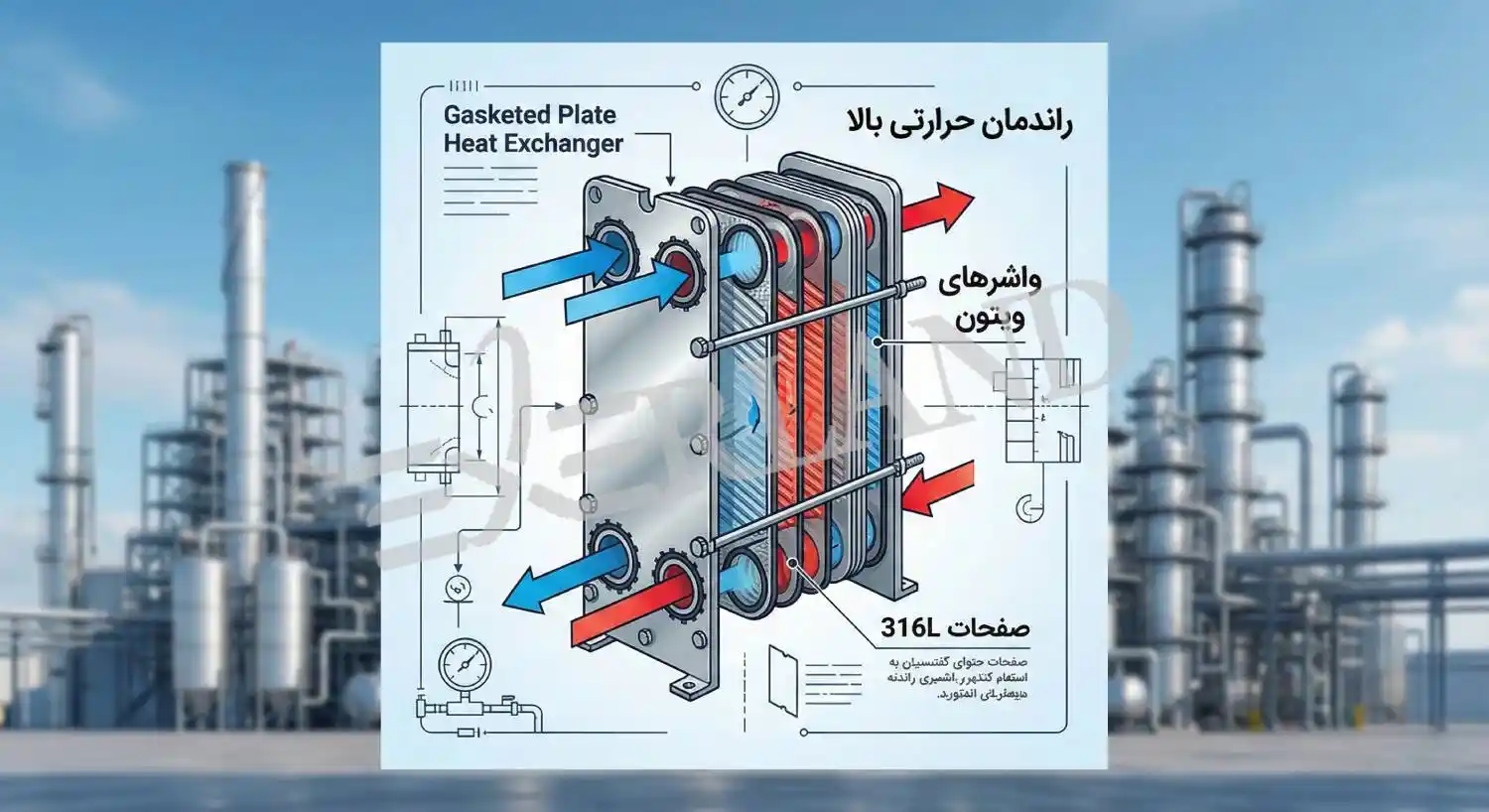

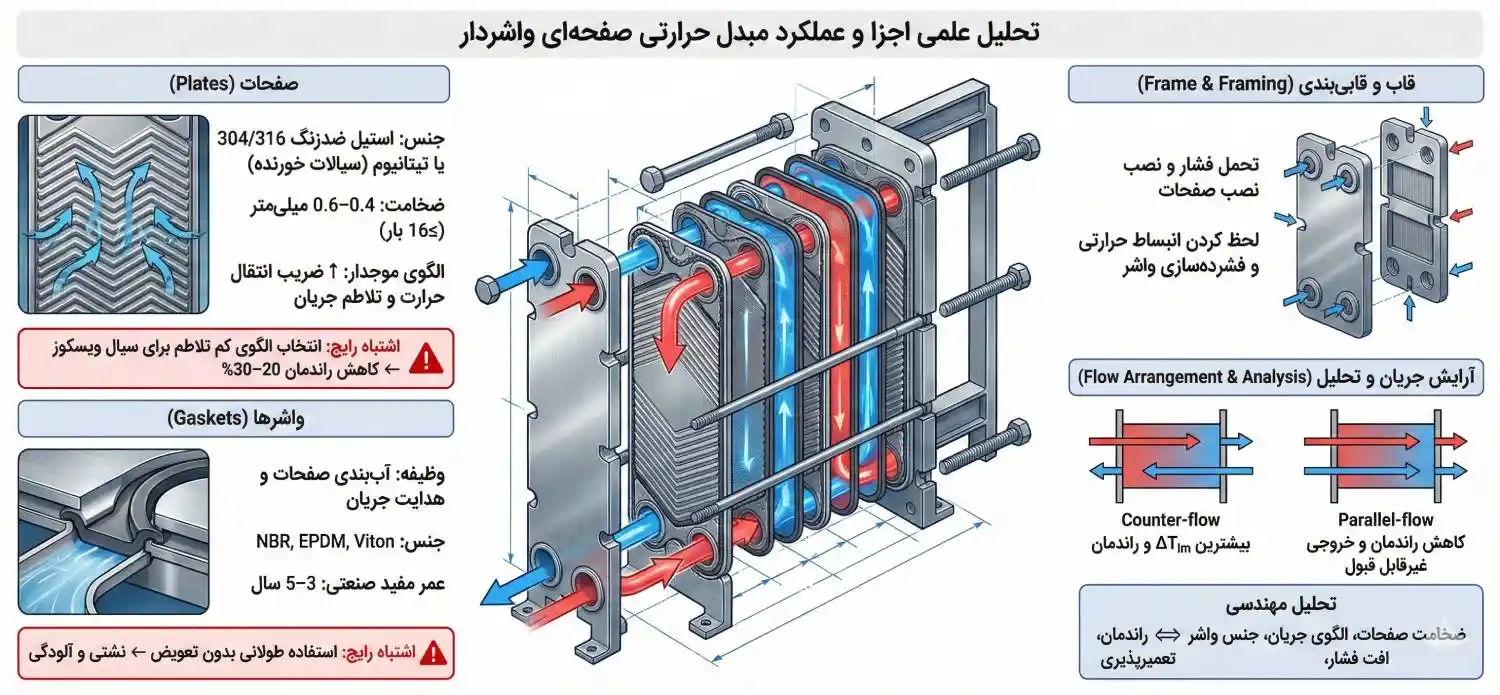

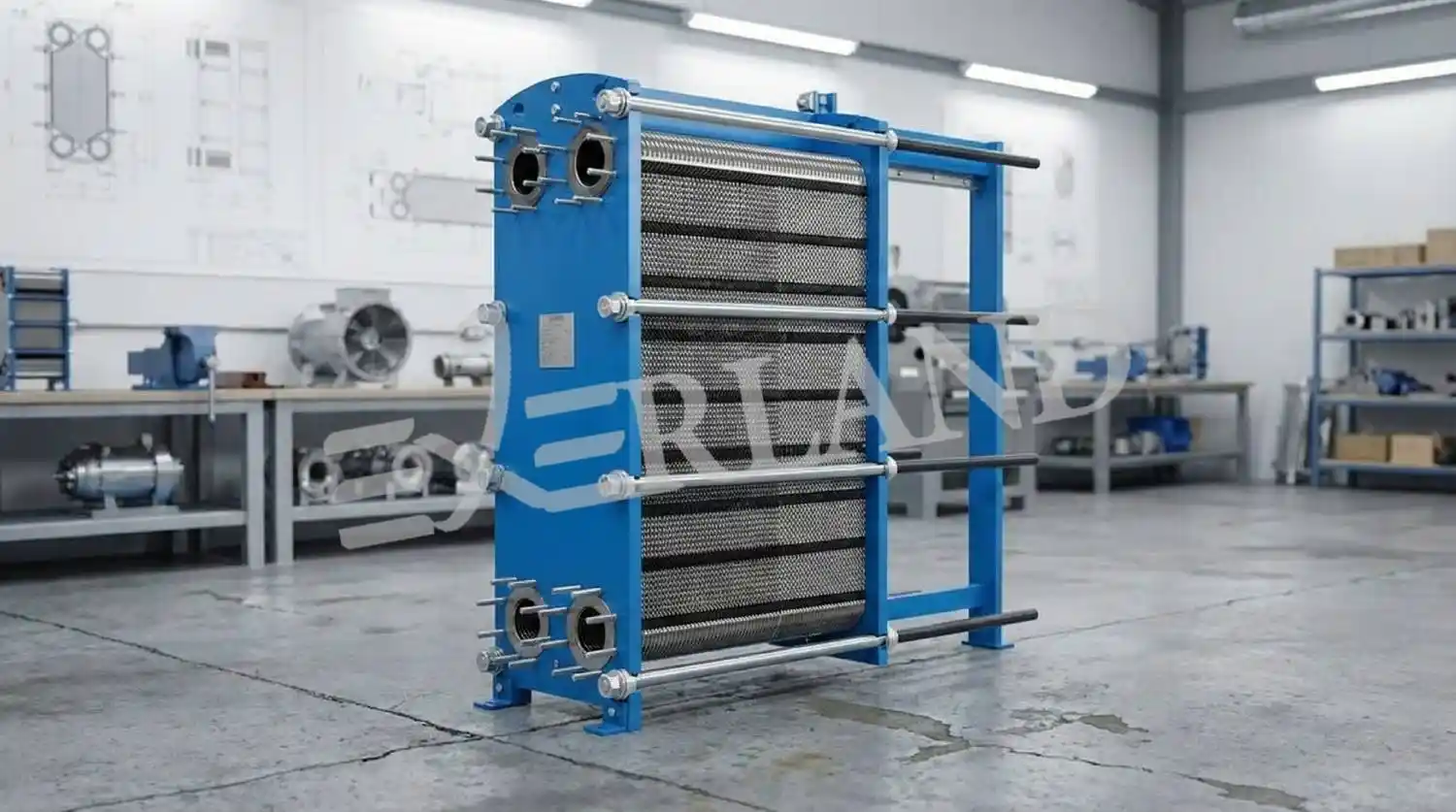

تحلیل اجزا و عملکرد مبدل حرارتی صفحه ای واشردار

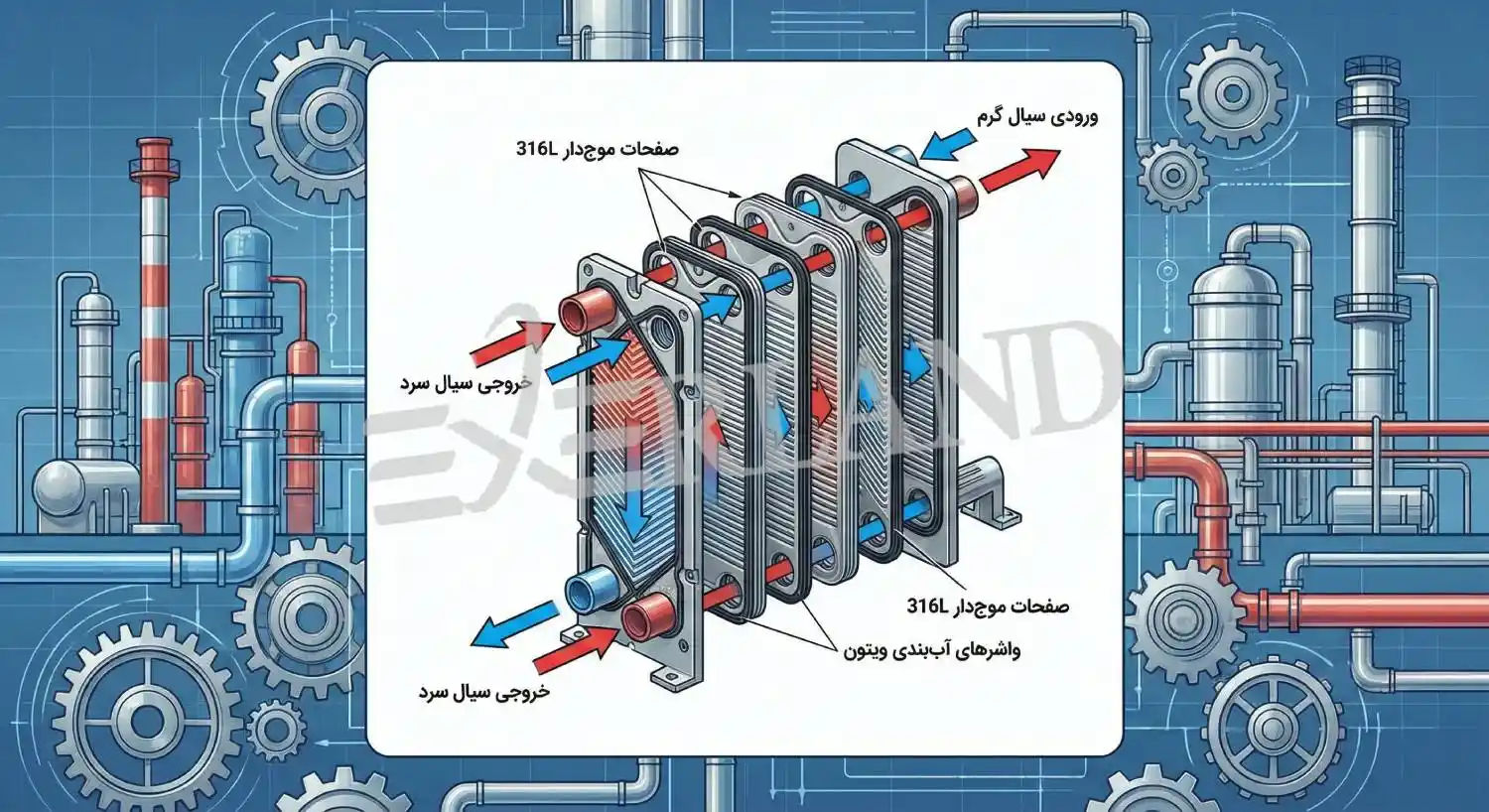

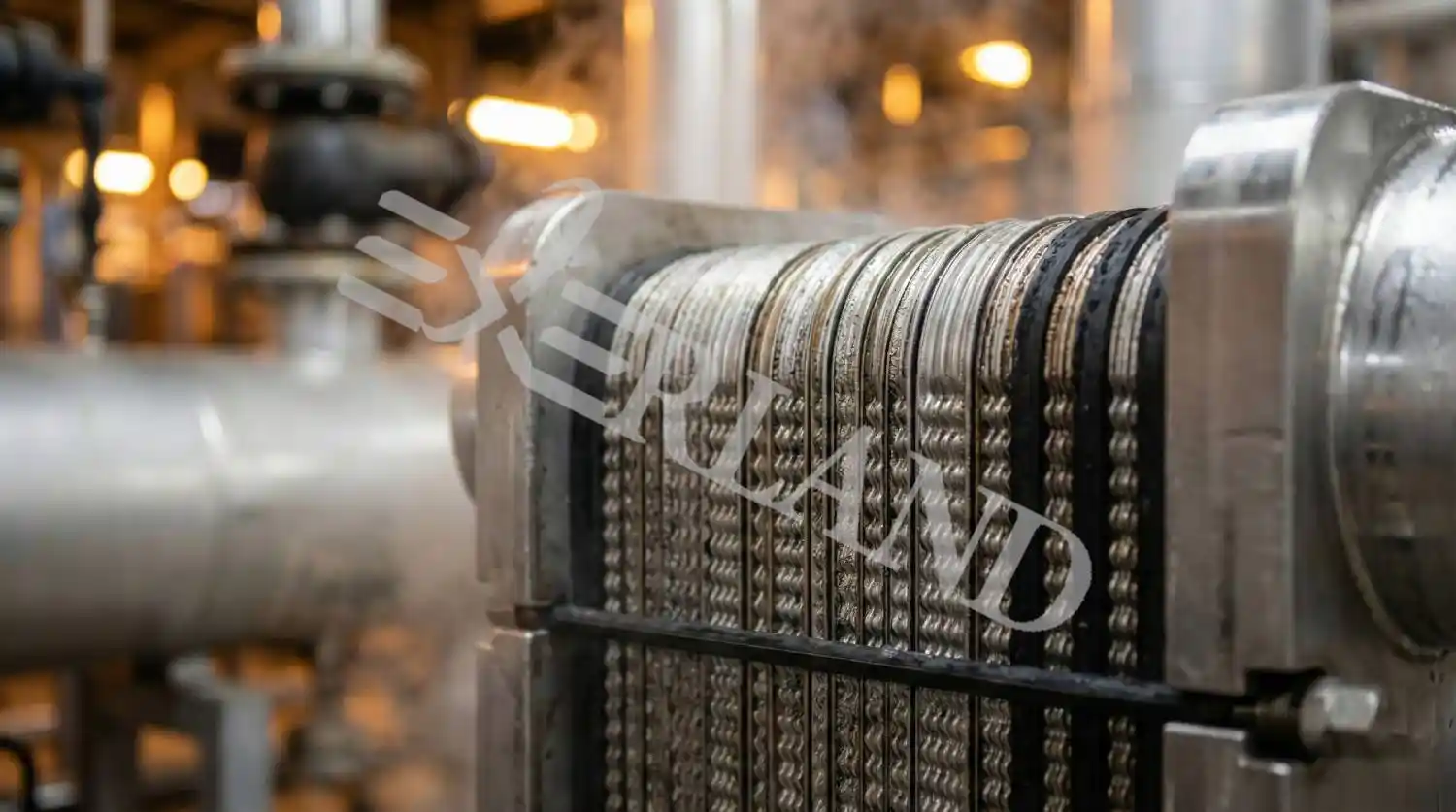

صفحات مبدل حرارتی صفحه ای واشردار
جنس: استیل ضدزنگ 304/316 یا تیتانیوم برای سیالات خورنده
ضخامت: 0.4–0.6 میلیمتر (≤16 بار)، بالاتر برای فشار صنعتی بیشتر
الگوی موجدار باعث افزایش ضریب انتقال حرارت و تلاطم جریان میشود
اشتباه رایج: انتخاب الگوی کم تلاطم برای سیال ویسکوز → کاهش راندمان 20–30٪
واشرهای مبدل حرارتی صفحه ای واشردار
وظیفه: آببندی صفحات و هدایت جریان
جنس: NBR، EPDM، Viton
عمر مفید صنعتی: 3–5 سال
اشتباه رایج: استفاده طولانی بدون تعویض → نشتی و آلودگی
قاب و قاب بندی مبدل حرارتی صفحه ای واشردار
تحمل فشار و نصب صفحات
باید انبساط حرارتی و فشردهسازی واشر را مدنظر قرار دهد

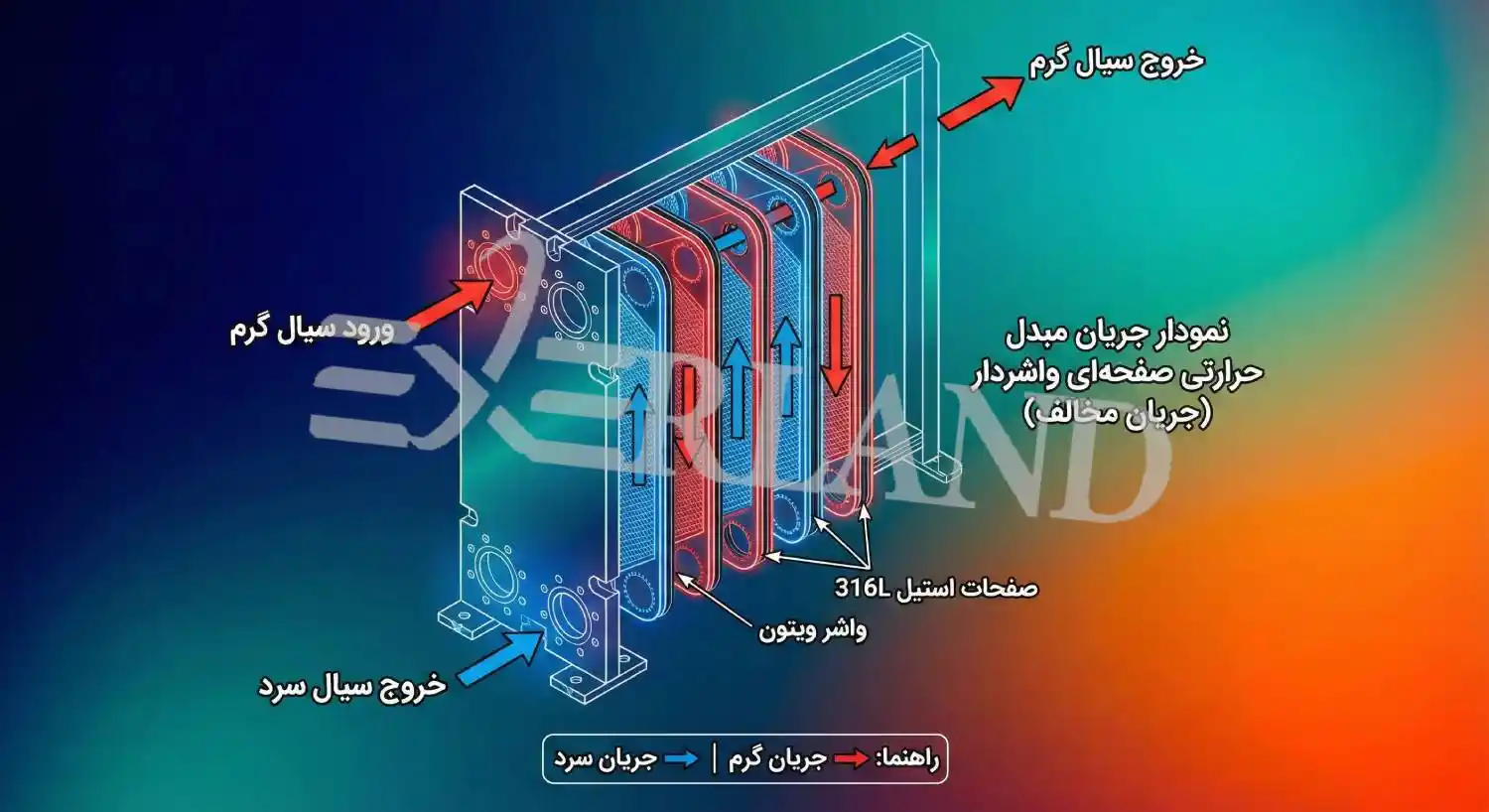

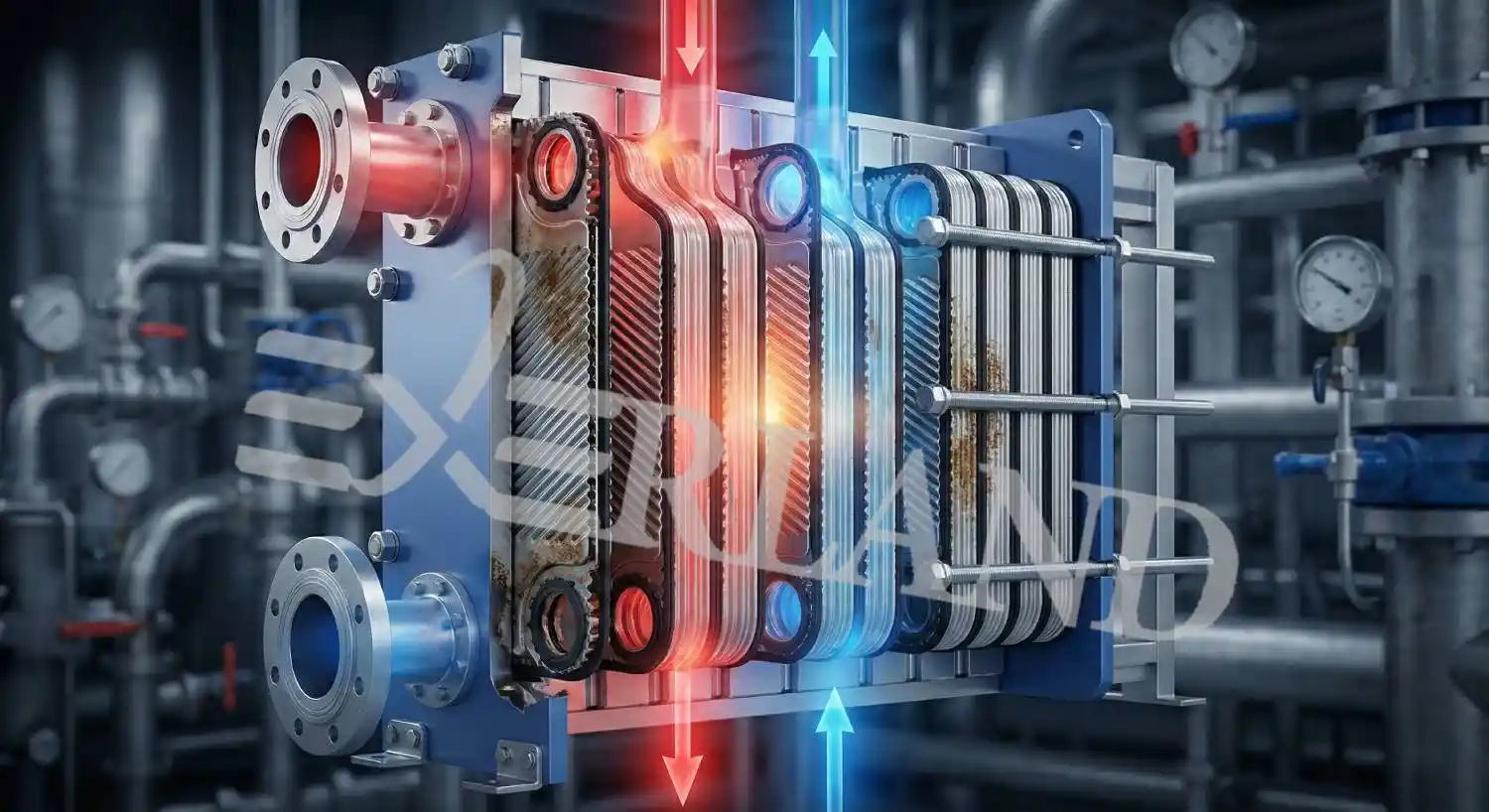

آرایش جریان در مبدل حرارتی صفحه ای واشردار
Counter-flow: بیشترین ΔTlm و راندمان
Parallel-flow: ممکن است باعث کاهش راندمان و خروجی غیرقابل قبول شود
تحلیل مهندسی: ضخامت صفحات، الگوی جریان و جنس واشر مستقیماً روی راندمان، افت فشار و تعمیرپذیری اثر میگذارند.
نکته مقایسه ای: در شرایط فشار و دمای بالاتر یا سیالات با شوک حرارتی شدید، معمولاً مبدل حرارتی پوسته و لوله بهعنوان گزینه پایدارتر نسبت به مبدل صفحهای واشردار انتخاب میشود، هرچند راندمان حجمی پایینتری دارد.

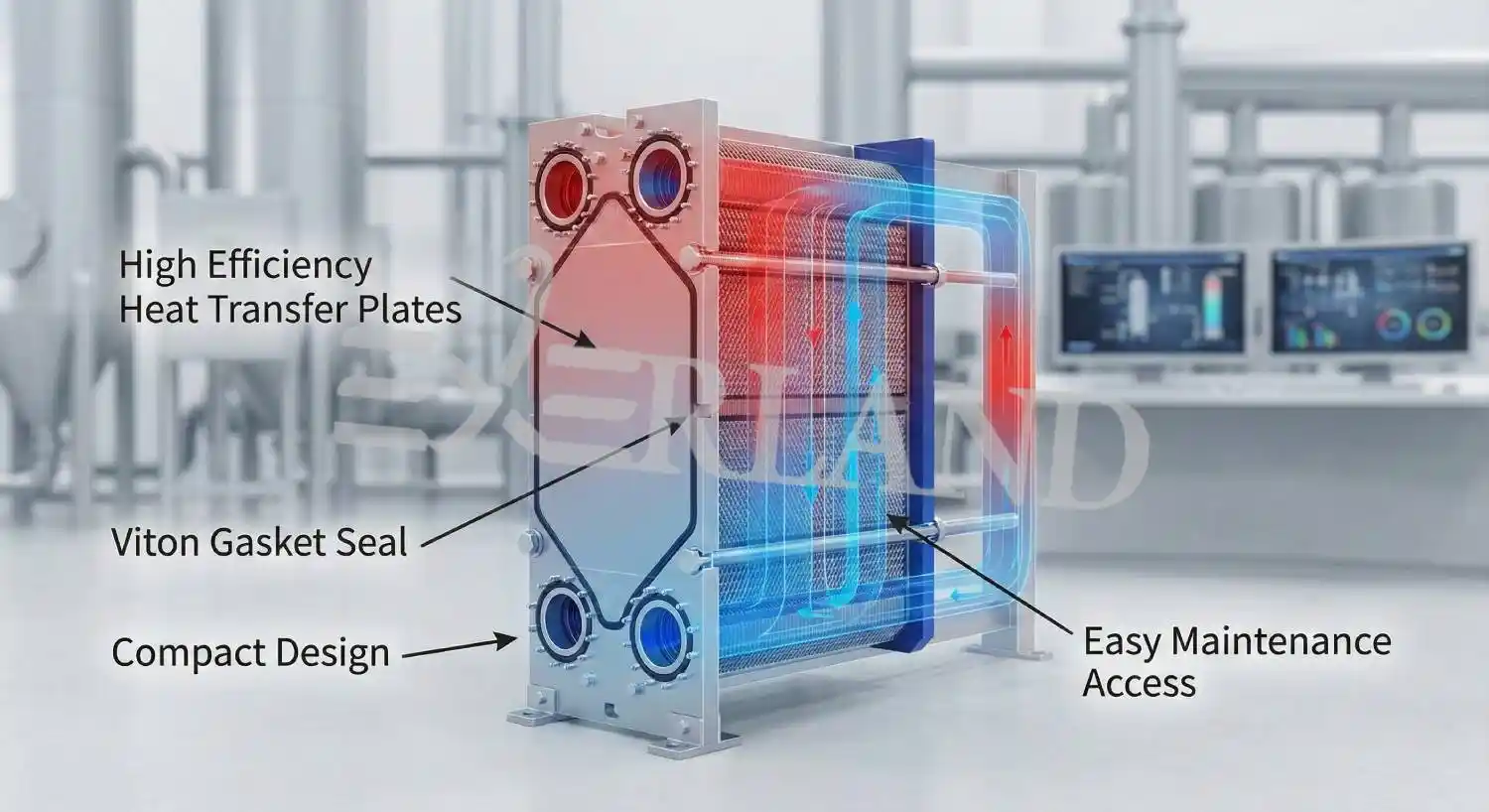

مثال عملی با مبدل حرارتی صفحه ای واشردار
پروژه: پالایشگاه با جریان سیال حساس، 25 m³/h، ΔT = 20°C
انتخاب: مبدل واشردار 20 صفحه، 316L، واشر Viton، آرایش Counter-flow
نتیجه عملی: ΔT واقعی 19.8°C، راندمان 92٪، کاهش زمان توقف خط 35٪ نسبت به مبدل حرارتی لوله ای
تحلیل فنی: اشتباه رایج، نادیده گرفتن جنس واشر و آرایش جریان است که میتواند رسوب و نشتی ایجاد کند.
محاسبات مهندسی با مبدل حرارتی صفحه ای واشردار
تحلیل فنی: در مبدل حرارتی روغن، مقدار U واقعی بهشدت تابع جنس صفحات، ویسکوزیته روغن، دمای کاری و نرخ رسوبگذاری است؛ فرض نادرست U منجر به کمسطحی مبدل، افت راندمان خنککاری یا افزایش بیمورد مصرف انرژی میشود.
جدول مشخصات فنی نمونه مبدل حرارتی صفحه ای واشردار
| توضیح مهندسی | مقدار / انتخاب صنعتی | مشخصه |
|---|---|---|
| مقاومت شیمیایی بالا، مناسب سیالات خورنده | 316L | جنس صفحات |
| تعادل بین افت فشار و مقاومت مکانیکی | 0.5 mm | ضخامت صفحات |
| مناسب دمای 200°C، مقاوم در برابر روغن و مواد شیمیایی | Viton | جنس واشر |
| محاسبه سطح انتقال حرارت و ΔT مطلوب | 20 | تعداد صفحات |
| بیشترین ΔTlm و راندمان حرارتی | Counter-flow | آرایش جریان |
| محاسبه شده بر اساس Q و U | 25.6 m² | سطح انتقال حرارت کل |
| با در نظر گرفتن رسوب و مقاومت صفحه | 1200 W/m²·K | ضریب انتقال حرارت کلی (U) |
| محاسبه برای جریان 25 m³/h | 0.25 bar | افت فشار سیال داغ |
| کنترل انرژی مصرفی پمپ | 0.20 bar | افت فشار سیال سرد |
مهندسان معمولاً در انتخاب جنس واشر و آرایش جریان دقت کافی ندارند. یک اشتباه کوچک → نشتی یا کاهش راندمان 10–15٪.
نمودار راندمان–دبی مبدل حرارتی صفحه ای واشردار
فرضیات:
جریان متغیر بین 15–35 m³/h
ΔT ورودی ثابت 20°C
محاسبات نمونه:
| راندمان (%) | ΔT واقعی (°C) | دبی (m³/h) |
|---|---|---|
| 90 | 19.5 | 15 |
| 91 | 19.7 | 20 |
| 92 | 19.8 | 25 |
| 91 | 19.6 | 30 |
| 89 | 19.2 | 35 |
تحلیل فنی: در دبیهای بالا، راندمان کاهش جزئی دارد زیرا افت فشار و جریان تلاطمی بیش از حد میشود. این نقطه حساس در طراحی مبدل صفحهای واشردار است.
تحلیل عددی فشار و افت انرژی مبدل حرارتی صفحه ای واشردار
L: طول مسیر جریان در مبدل
Dh: هیدرولیک معادل مسیر جریان
v: سرعت سیال
فرض:
طول مسیر جریان موثر: 4 m
قطر هیدرولیک معادل: 0.01 m
سرعت سیال: 1 m/s
تحلیل مهندسی: در طراحی صنعتی واقعی، محاسبه دقیق افت فشار برای هر سیال و ویسکوزیته اهمیت دارد. مهندسان معمولاً اینجا اشتباه میکنند و ΔP واقعی بیشتر از محاسبات ساده میشود.
محاسبات تکمیلی سطح و تعداد صفحات مبدل واشردار
N: تعداد صفحات (20)
A_plate: 1.3 m²
η_corr: ضریب کاهش موثر سطح به دلیل واشر و جریان غیرایدهآل = 0.98
این سطح دقیقاً نزدیک به سطح مورد نیاز 25.6 m² است. اشتباه در η_corr → سطح کافی برای ΔT مطلوب تامین نمیشود.
تحلیل حساسیت پارامترهای مبدل حرارتی واشردار
| نکته مهندسی | اثر بر ΔT و راندمان | پارامتر |
|---|---|---|
| انتخاب تعادلی ضروری | ↑ ضخامت → ↑ افت فشار، ↓ رسوبپذیری | ضخامت صفحات |
| باید با دما و سیال مطابقت داشته باشد | انتخاب نامناسب → نشتی، خوردگی سیال | جنس واشر |
| Parallel-flow باعث کاهش ΔT خروجی میشود | Counter-flow → حداکثر ΔTlm | آرایش جریان |
| بهینهسازی با محاسبه سطح مورد نیا | کم → ΔT پایین، زیاد → افت فشار بیشتر | تعداد صفحات |
محدودیت های عملیاتی مبدل حرارتی صفحه ای واشردار
| اثر عملی | توضیح مهندسی | محدودیت |
|---|---|---|
| استفاده در فشار بالاتر بدون بازطراحی → نشتی و آسیب مکانیکی | معمولاً ≤16 بار در صفحات استاندارد، بیشتر نیاز به صفحات ضخیم یا طراحی ویژه | فشار کاری بالا |
| دمای بالاتر باعث تخریب واشر و نشت سیال میشود | بستگی به جنس واشر: NBR ≤100°C، EPDM ≤150°C، Viton ≤200°C | دمای کاری سیال |
| انتخاب اشتباه → خوردگی صفحات و نشتی | استیل 304 برای اکثر آبها و روغنها مناسب است، اما سیالات خورنده قوی نیاز به 316L یا تیتانیوم دارند | سیالات خورنده |
| مهندسان معمولاً سرعت جریان و تعداد صفحات را اشتباه برآورد میکنند | سیالات با ویسکوزیته >100 cP → افت فشار زیاد و کاهش ΔT واقعی | ویسکوزیته بالا |
در صنایع شیمیایی، مهندسان گاهی فقط راندمان حرارتی را در نظر میگیرند و محدودیت فشار و دما را نادیده میگیرند. نتیجه → توقف خط و تعمیر اضطراری.
ریسکهای رایج و اشتباهات مهندسی مبدل واشردار
انتخاب جنس واشر نامناسب
مشکل: نشتی و اختلاط سیال
مثال صنعتی: استفاده از NBR در دمای 180°C → خراب شدن واشر و افت فشار ناگهانی
کمتوجهی به آرایش جریان
Counter-flow برای بیشترین ΔTlm
Parallel-flow اشتباه رایج در پروژههای سریع → کاهش راندمان واقعی 10–15٪
عدم محاسبه دقیق افت فشار
اشتباه رایج: استفاده از سرعت ایدهآل و فرمول ساده → فشار واقعی دو برابر محاسبه
اثر: نیاز به پمپ بزرگتر و افزایش مصرف انرژی
تراکم صفحات بیش از حد
افزایش سطح → افت فشار بیشتر، مشکل در نگهداری
انتخاب بهینه بین ΔT مورد نیاز و افت فشار لازم است
عدم توجه به رسوبپذیری سیال
رسوب روی صفحات → کاهش راندمان تا 20٪ در ۶ ماه
راهکار: انتخاب جنس مناسب، CIP دورهای، کنترل سرعت جریان
تحلیل فنی: این اشتباهات در پروژههای صنعتی معمولاً با تجربه حل می شوند، اما بدون داده عددی و تحلیل محدودیتها، خطر توقف خط بسیار بالاست.
بیشتر بخوانید: چرا فین تیوب در صنایع نفت و گاز همچنان انتخاب اول مهندسان است؟
مقایسه مهندسی مبدل حرارتی صفحه ای واشردار با سیستم های جایگزین
| کاربرد صنعتی | محدودیت فشار/دما | نگهداری | انعطافپذیری | راندمان حرارتی | نوع مبدل |
|---|---|---|---|---|---|
| پتروشیمی، نیروگاه، پالایشگاه | فشار ≤16 بار، دمای ≤200°C | آسان، CIP | صفحات قابل اضافه/حذف | بسیار بالا | مبدل حرارتی صفحه ای واشردار |
| خطوط بزرگ با سیالات تمیز | فشار بالا قابل تحمل | سخت، باز و بستهکاری زمانبر | تغییر ظرفیت محدود | متوسط | مبدل حرارتی لولهای (Shell & Tube) |
| روغنها، سیالات ویسکوز | فشار و دمای متوسط | تعمیر متوسط | ظرفیت ثابت | بالا | مبدل حرارتی اسپیرال |
مهندسان معمولاً مبدل لولهای را برای جریانهای متوسط انتخاب میکنند چون مطمئن است، اما در فضاهای محدود یا سیالات حساس، صفحه ای واشردار انعطاف عملیاتی بیشتری دارد و توقف خط را کاهش میدهد.
ریسک عملیاتی مبدل حرارتی صفحه ای واشردار و مدیریت آن
نشتی: انتخاب نادرست جنس واشر → جداسازی سریع صفحات برای تعویض لازم است
افت راندمان: جریان نامناسب یا رسوب → نیاز به کنترل جریان و CIP منظم
افزایش فشار: بیش از حد → انتخاب پمپ مناسب و کاهش تعداد صفحات در مسیر پر فشار
پاسخ به دمای بالا: استفاده از جنس نامناسب → تغییر جنس صفحات یا واشر برای محیط عملیاتی
تحلیل مهندسی: در پروژههای واقعی، مبدل حرارتی صفحه ای واشردار به شرط رعایت جنس صفحات، واشر، آرایش جریان و تعداد صفحات، کمترین توقف خط و بیشترین انعطاف را ارائه میدهد.
بیشتر بخوانید: چرا شناخت مبدل حرارتی پوسته و لوله مهم است؟
تصمیم گیری مهندسی مبدل حرارتی گسکت دار
محدودیتها: فشار، دما، ویسکوزیته و سیالات خورنده مهم هستند.
ریسکها و اشتباهات رایج: جنس واشر، آرایش جریان، محاسبه افت فشار و تراکم صفحات.
مقایسه مهندسی: مبدل حرارتی صفحه ای واشردار برای صنایع حساس و سیالات حساس، بهترین انتخاب است، اگر محدودیتها رعایت شود.
تحلیل مهندسی: هر انتخاب باید با داده واقعی، محاسبات عددی و تجربه صنعتی کنترل شود؛ اشتباه → توقف خط و هزینه بالا.
بیشتر بخوانید: تفاوت مبدل حرارتی پوسته و لوله با مبدل حرارتی لوله ای
تصمیم ساز مهندسی مبدل حرارتی صفحه ای واشردار
اگر بخواهیم بدون تعارف جمعبندی کنیم:
مبدل صفحه ای واشردار تجهیزی راندمانمحور است، نه تحملمحور
برای دقت دمایی، فضای محدود و نگهداری آسان عالی است
برای فشار و دمای بسیار بالا انتخاب مناسبی نیست
اشتباه در انتخاب واشر یا جنس صفحات، کل پروژه را زمین میزند
طراحی خوب در ابتدا، هزینه نگهداری را سالها کاهش میدهد
اینجا دقیقاً همون نقطهایه که مهندس باید تصمیم بگیره، نه فروشنده.
بیشتر بخوانید: نگاهی مهندسی به مبدل حرارتی نیروگاهی: انواع، طراحی و نکات عملیاتی
اطلاعاتی که قبل از انتخاب مبدل حرارتی صفحه ای واشردار باید داشته باشید
قبل از طراحی یا خرید، این دادهها غیرقابل مذاکره هستند:
نوع و آنالیز دقیق سیال
دما و فشار کاری واقعی (نه اسمی)
دبی حداقل، نامی و حداکثر
محدودیت افت فشار مجاز
شرایط شستوشو و توقف خط
الزامات ایمنی و استاندارد صنعتی
بدون این اطلاعات، هیچ انتخابی مهندسی نیست؛ فقط حدس است.
بیشتر بخوانید: راهنمای جامع مبدل حرارتی بیمارستانی: انواع، مزایا، کاربردها و نکات فنی
قدم بعدی مهندس برای ساخت مبدل صفحه ای واشردار چیست؟
اگر فقط یک قدم منطقی وجود داشته باشد، این است:
هیچوقت طراحی را با حدس خام شروع نکن.
