نگاهی مهندسی به مبدل حرارتی نیروگاهی: انواع، طراحی و نکات عملیاتی

در نیروگاه‌ها، مبدل حرارتی فقط یک تجهیز جانبی نیست؛ قلب تپنده سیستم انتقال حرارت است که با کنترل دقیق دما، نقشی مستقیم در افزایش راندمان، کاهش استهلاک تجهیزات و پایداری عملکرد نیروگاه ایفا می‌کند. هرگونه انتخاب نادرست در این بخش، به‌معنای افت بازده، افزایش هزینه‌های تعمیرات و کاهش عمر مفید سیستم خواهد بود.

در مرکز تأسیسات صنعتی اکسرلند، انواع مبدل‌های حرارتی مورد استفاده در نیروگاه‌ها از جمله U-Tube، Plate و مبدل های حرارتی هواخنک (Air Cooler) با تکیه بر متریال مقاوم، طراحی مهندسی‌شده و مطابق با استانداردهای معتبر ASME، TEMA و ISO تولید و عرضه می‌شوند. این مبدل‌ها برای شرایط کاری سخت، دما و فشار بالا و بهره‌برداری مداوم طراحی شده‌اند؛ دقیقاً همان چیزی که یک نیروگاه به آن نیاز دارد.

انتخاب مبدل حرارتی مناسب در نیروگاه، صرفاً خرید یک تجهیز نیست؛ بلکه یک سرمایه‌گذاری مهندسی‌شده است که عملکرد پایدار، بهره‌وری انرژی و امنیت سیستم را تضمین می‌کند. در ادامه این مقاله، به بررسی کاربرد مبدل‌های حرارتی در نیروگاه‌ها، انواع رایج آن‌ها و معیارهای انتخاب صحیح خواهیم پرداخت تا تصمیم‌گیری شما از یک انتخاب ساده، به یک راهکار فنی کامل تبدیل شود.

مبدل حرارتی برای نیروگاه چیست؟

مبدل حرارتی نیروگاهی یکی از تجهیزات کلیدی در چرخه تولید انرژی است که وظیفه آن انتقال کنترل‌شده حرارت بین دو یا چند سیال با دماهای متفاوت، بدون اختلاط مستقیم آن‌هاست. این تجهیز نقش مستقیمی در افزایش راندمان حرارتی، پایداری عملکرد توربین‌ها، کاهش تنش‌های حرارتی و افزایش عمر مفید تجهیزات نیروگاه ایفا می‌کند.

در نیروگاه‌ها، مبدل‌های حرارتی در بخش‌های مختلفی مانند سیستم بخار، بویلر، مدار آب تغذیه، روغن روانکار و روغن هیدرولیک توربین‌ها به کار گرفته می‌شوند. عملکرد صحیح این مبدل‌ها باعث کنترل دقیق دما، جلوگیری از افت راندمان و کاهش توقف‌های ناخواسته سیستم می‌شود.

مبدل حرارتی نیروگاهی اکسرلند به‌عنوان یک تجهیز صنعتی سنگین، برای کار در شرایط سخت عملیاتی طراحی می‌شود؛ شرایطی که شامل فشار بالا، اختلاف دمای شدید، بار کاری مداوم و شوک‌های حرارتی است. این مبدل‌ها به‌گونه‌ای مهندسی می‌شوند که بتوانند انتقال حرارت پایدار و ایمن بین سیالاتی مانند بخار، آب، روغن و سیالات فرآیندی را تضمین کنند.

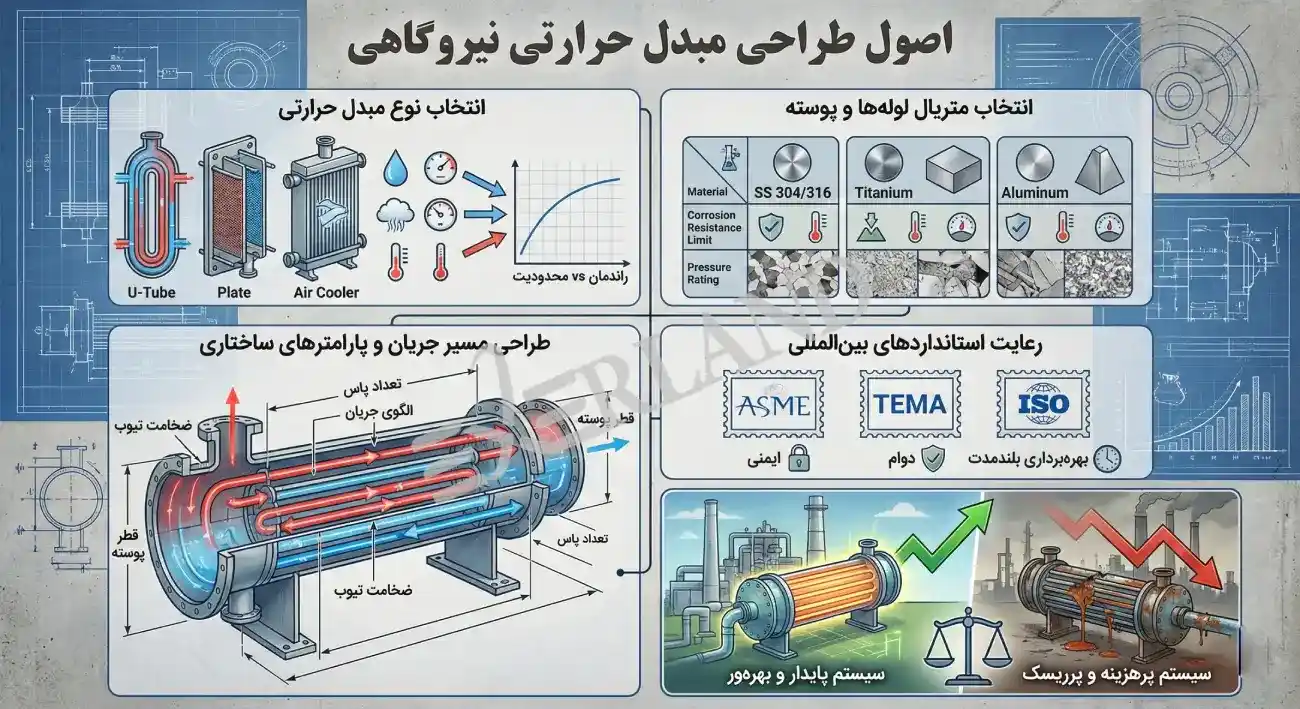

اصول طراحی مبدل حرارتی نیروگاهی

طراحی یک مبدل حرارتی مناسب برای نیروگاه، فرآیندی کاملاً مهندسی و مبتنی بر تحلیل‌های حرارتی و مکانیکی است که شامل موارد زیر می‌شود:

• انتخاب نوع مبدل حرارتی

  شامل مدل‌های U-Tube، Plate و هواخنک (Air Cooler) متناسب با نوع سیال، فشار کاری و محدودیت‌های عملیاتی

• انتخاب متریال لوله‌ها و پوسته

  استفاده از متریال مقاوم مانند استنلس استیل 304 و 316، تیتانیوم یا آلومینیوم با توجه به خوردگی، دما و فشار سیستم

• طراحی مسیر جریان و پارامترهای ساختاری

  تعیین تعداد پاس‌ها، الگوی جریان سیال، ضخامت تیوب‌ها و قطر پوسته برای دستیابی به بیشترین راندمان انتقال حرارت

• رعایت استانداردهای بین‌المللی

  طراحی و ساخت مطابق با استانداردهای معتبر ASME، TEMA و ISO برای تضمین ایمنی، دوام و قابلیت بهره‌برداری بلندمدت

در مجموع، مبدل حرارتی نیروگاهی تنها یک تجهیز مکانیکی نیست؛ بلکه یک مؤلفه حیاتی در بهره‌وری انرژی و پایداری تولید برق محسوب می‌شود که انتخاب و طراحی صحیح آن، تفاوت بین یک سیستم پایدار و یک سیستم پرهزینه و پرریسک را رقم می‌زند.

برای نیروگاه‌ها، مبدل حرارتی لوله ای اکسرلند تجهیزی حیاتی برای انتقال حرارت بین بخار، آب و روغن است که راندمان سیستم و پایداری عملکرد را تضمین می‌کند. در تاسیسات صنعتی اکسرلند طراحی این مبدل‌ها با رعایت استانداردهای ASME، TEMA و ISO و انتخاب دقیق جنس و تعداد پاس‌ها انجام می‌شود تا عملکرد مطمئن حتی در فشار و دمای بالا فراهم شود.

جدول مقایسه انواع مبدل‌های حرارتی مورد استفاده در نیروگاه‌ها

برای انتخاب و خرید مبدل حرارتی برای موتورخانه نیروگاه، مهم است که مدل مناسب با توجه به ظرفیت، فشار کاری و جنس انتخاب شود. در تاسیسات صنعتی اکسرلند امکان مشاوره تخصصی و ارائه طراحی سفارشی برای هر پروژه نیروگاهی فراهم است تا راندمان و ایمنی سیستم بهینه شود.

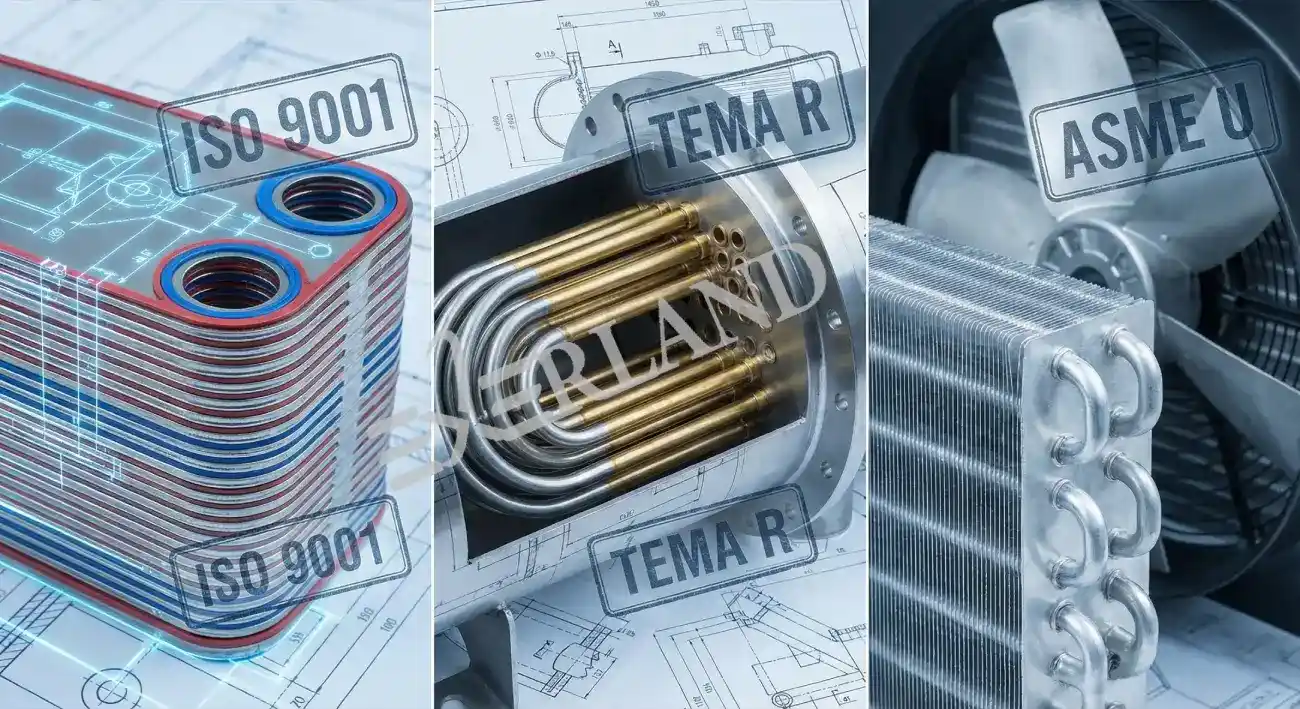

معرفی مدل‌های مبدل حرارتی نیروگاهی – عملکرد، کاربرد و مزایا

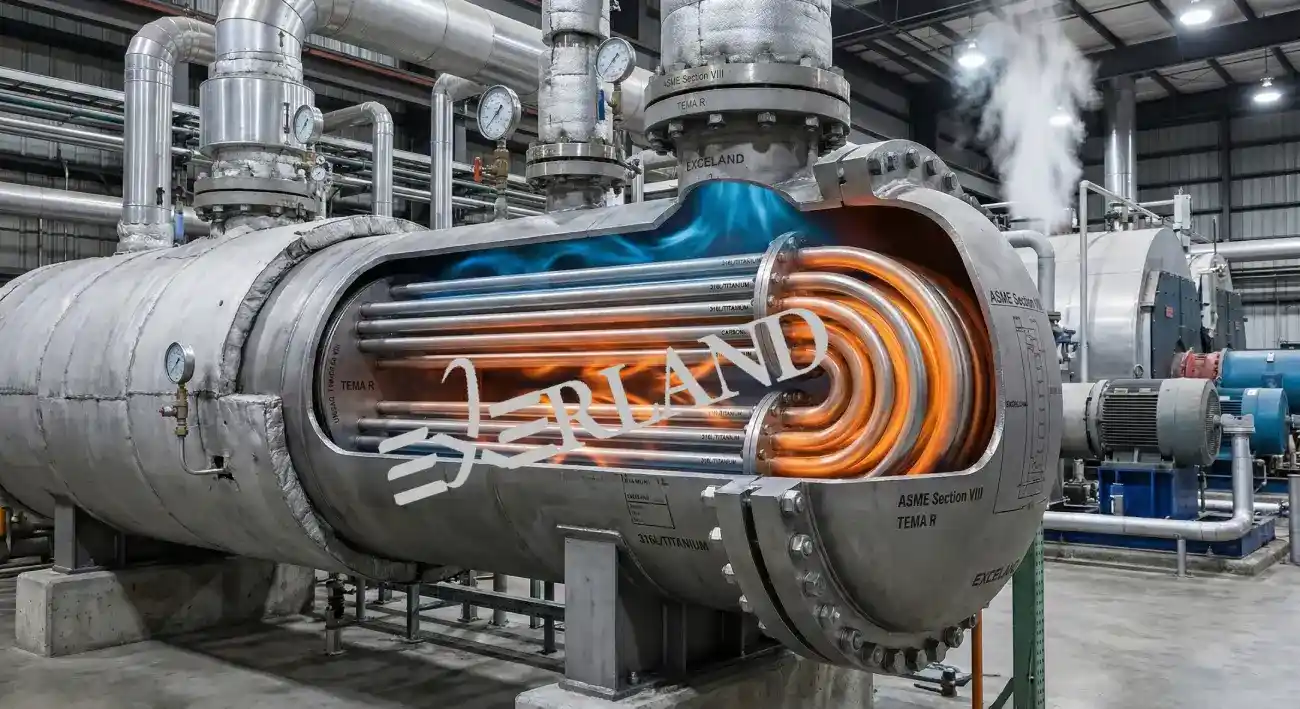

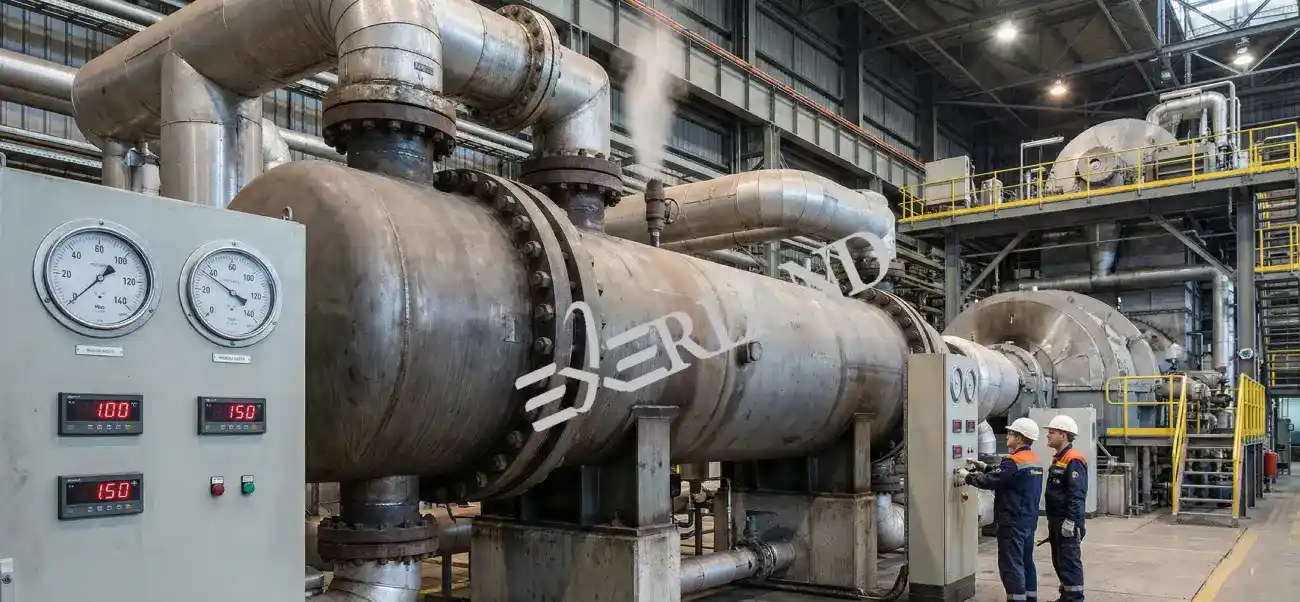

1. U-Tube (لوله‌ای)

عملکرد مبدل حرارتی لوله ای در نیروگاه:

لوله‌ها به شکل U خم شده‌اند که انبساط حرارتی را جذب کرده و فشار داخلی را کنترل می‌کنند.

این طراحی باعث می‌شود مبدل‌های U-Tube اکسرلند بتوانند فشار بالا و شوک حرارتی را تحمل کنند و در شرایط سخت نیروگاهی عملکرد پایدار داشته باشند. برای سفارش و خرید مبدل پوسته و لوله با ظرفیت و جنس مناسب، می‌توانید از کارشناسان مرکز تاسیسات صنعتی اکسرلند مشاوره دریافت کنید.

مزایای مبدل حرارتی یوتیوب برای نیروگاه:

• تحمل فشار بالا (6–30 بار)

• مقاومت در برابر شوک حرارتی

• مناسب برای سیالات خورنده

• طول عمر بسیار بالا

در تاسیسات صنعتی اکسرلند امکان ساخت مبدل حرارتی پوسته و لوله ویژه نیروگاه‌ها فراهم است تا با طراحی دقیق، تحمل فشار و شوک حرارتی بالا و سازگاری با سیالات خورنده، راندمان سیستم به حداکثر برسد و طول عمر تجهیزات تضمین شود.

کاربرد مبدل حرارتی یوتیوب نیروگاهی:

• بویلرهای فشار بالا

• سیکل‌های بخار و توربین‌ها

• روغن هیدرولیک و روغن حرارتی

علاوه بر نیروگاه‌ها، کاربرد مبدل حرارتی در پالایشگاه نفت شامل خنک‌سازی جریان‌های داغ، بازیافت حرارت فرآیندی و انتقال حرارت بین سیالات مختلف است تا راندمان واحدهای پالایشگاهی بهینه شود.

توضیح فنی درباره مبدل حرارتی u tube:

• جنس لوله‌ها: 316L، تیتانیوم

• استاندارد طراحی: ASME Section VIII, TEMA R

• قابلیت CIP برای پاکیزگی و نگهداری

در نیروگاه سیکل ترکیبی X، نصب U-Tube اکسرلند باعث کاهش مصرف انرژی پمپ‌ها ۱۰٪ و افزایش طول عمر تجهیزات تا ۳ سال بیشتر از مدل قبلی شد.

همچنین، در بسیاری از سیستم‌های نیروگاهی، مبدل حرارتی آب به هوا برای خنک‌سازی مدارهای ثانویه و کاهش دمای روغن یا آب گردش‌کننده به کار می‌رود و باعث بهینه‌سازی مصرف انرژی و افزایش ایمنی تجهیزات می‌شود.

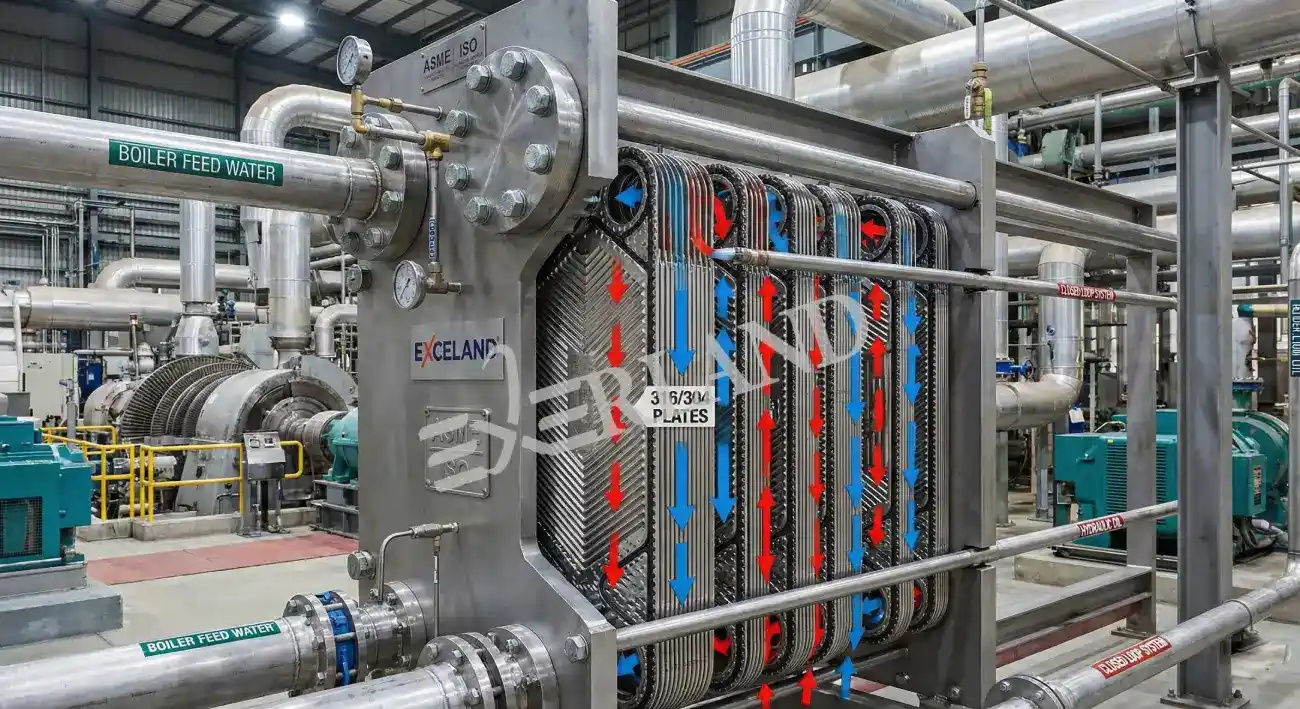

2. Plate (مبدل حرارتی صفحه ای)

عملکرد مبدل صفحه ای در نیروگاه:
صفحات فلزی نازک که جریان سیال را بین خود عبور می‌دهند، راندمان بالای انتقال حرارت را فراهم می‌کنند.
مزایای مبدل صفحه ای در نیروگاه:
کاربرد نیروگاهی مبدل صفحه ای:
توضیحات فنی مبدل حرارتی صفحه ای برای نیروگاه:

این مبدل‌ها به دلیل سطح تماس گسترده و الگوی جریان توربولنت، امکان انتقال حرارت سریع و کارآمد بین سیالات مختلف را فراهم می‌کنند و فضای نصب کمتری نسبت به مدل‌های لوله‌ای نیاز دارند. برای اطلاعات دقیق‌تر و دریافت قیمت مبدل حرارتی صفحه ای واشردار می‌توانید با کارشناسان مرکز تاسیسات صنعتی اکسرلند تماس بگیرید.

• راندمان انتقال حرارت بالا

• نصب و نگهداری آسان

• قابلیت سفارشی‌سازی برای فشار متوسط

این مزایا باعث می‌شوند که مبدل‌های صفحه‌ای اکسرلند گزینه‌ای ایده‌آل برای نیروگاه‌ها و صنایع با نیاز به انتقال حرارت دقیق باشند. طراحی لحیمی آن‌ها مقاومت بالایی در برابر نشتی و فشار ایجاد می‌کند و امکان کار طولانی‌مدت با حداقل تعمیر و نگهداری را فراهم می‌آورد. استفاده از مبدل حرارتی صفحه ای لحیمی در نیروگاه‌ها راندمان سیستم را به‌طور چشمگیری افزایش می‌دهد.

• خنک‌کاری آب تغذیه بویلر

• سیستم‌های روغن هیدرولیک و گرمایشی

• سیکل‌های بسته آب

در این کاربردها، مبدل‌ها نقش کلیدی در خنک‌کاری آب تغذیه بویلر، سیستم‌های روغن هیدرولیک و گرمایشی و سیکل‌های بسته آب دارند تا راندمان تجهیزات افزایش یابد و مصرف انرژی بهینه شود، که در نهایت مبدل حرارتی آب داغ را ضروری می‌کند.

• جنس صفحات: 304/316

• استاندارد طراحی: ASME, ISO

• تعداد پاس و ضخامت صفحات بر اساس دبی و دما

استفاده از Plate اکسرلند در نیروگاه Y باعث افزایش راندمان ۱۵٪ و کاهش هزینه نگهداری سالانه شد.

این بهینه‌سازی باعث شد مصرف انرژی کاهش یافته و نگهداری سالانه سیستم به حداقل برسد، ضمن اینکه انتخاب صحیح ظرفیت و جنس صفحات اهمیت ویژه‌ای در عملکرد بلندمدت دارد. برای اطلاع از قیمت مبدل حرارتی روغن سرد کن هیدرولیک می‌توانید با کارشناسان اکسرلند تماس بگیرید.

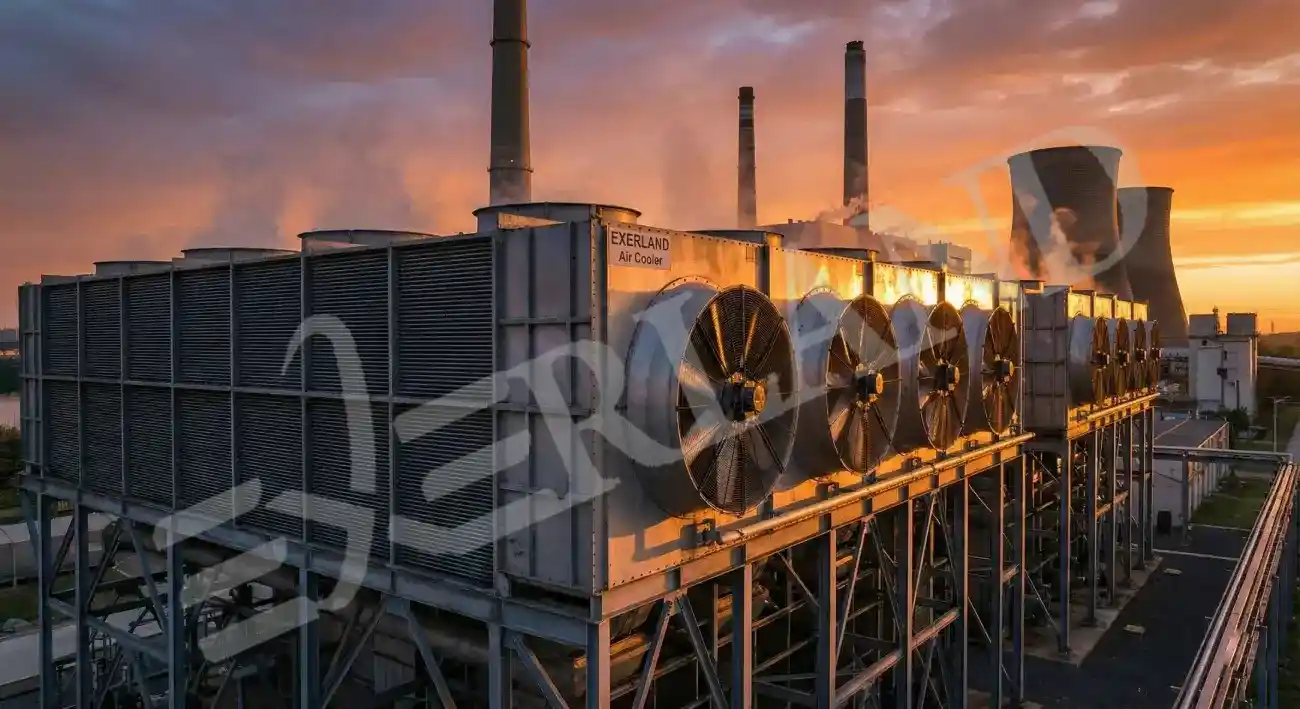

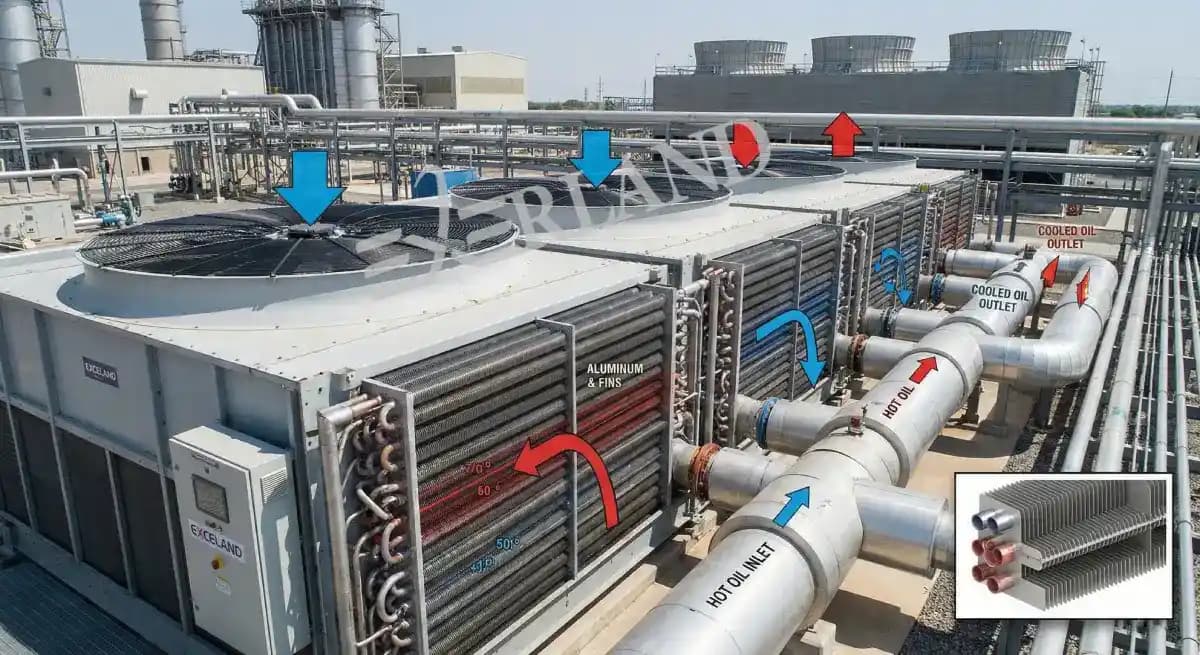

3.  مبدل حرارتی هواخنک (Air Cooler)

عملکرد مبدل هوا خنک در  نیروگاه:

با عبور هوا از روی تیوب‌ها، سیال خنک می‌شود و نیاز به آب کاهش می‌یابد.

این طراحی امکان خنک‌سازی سیالات نیروگاهی بدون نیاز به مصرف آب اضافی را فراهم می‌کند و گزینه‌ای اقتصادی و پایدار برای مناطق خشک یا با محدودیت آب است. برای دریافت مشاوره و انتخاب ظرفیت مناسب مبدل حرارتی ایرکولر، می‌توانید با تیم مهندسی مرکز تاسیسات صنعتی اکسرلند تماس بگیرید.

مزایای مبدل حرارتی هوا خنک در نیروگاه:

• بدون مصرف آب

• مناسب محیط‌های کم‌آب و گرم

• کاهش هزینه‌های عملیاتی

این نوع مبدل با طراحی تیوب و فین، انتقال حرارت مؤثر بین سیال و هوا را فراهم می‌کند و نصب و نگهداری ساده‌ای دارد. برای انتخاب مدل مناسب و ظرفیت دقیق مبدل حرارتی فین تیوب می‌توانید با کارشناسان مرکز تاسیسات صنعتی اکسرلند مشاوره کنید.

کاربرد نیروگاهی مبدل حرارتی هوا خنک :

• خنک‌کاری روغن و گاز

• سیستم‌های سیکل بسته آب

• واحدهای صنعتی کم‌آب

این مبدل‌ها می‌توانند گرما را از سیالات صنعتی گرفته و در فرآیندهای تولیدی، سرمایش یا گرمایش دقیق فراهم کنند. همچنین، با طراحی ویژه برای شرایط بهداشتی، امکان استفاده در خط تولید نوشیدنی و صنایع غذایی وجود دارد. ظرفیت و جنس مناسب برای کاربرد مبدل حرارتی در صنایع غذایی و نوشیدنی توسط کارشناسان اکسرلند قابل تعیین است.

توضیحات فنی مبدل حرارتی هوا خنک در نیروگاه:

• جنس تیوب‌ها: آلومینیوم، 304/316

• راندمان نسبت به Plate کمتر ولی صرفه‌جویی در مصرف آب قابل توجه است

در نیروگاه Z، نصب هواخنک اکسرلند باعث صرفه‌جویی ۲۰٪ در مصرف آب و افزایش پایداری سیستم شد.

این مبدل‌ها با انتقال حرارت از سیال داغ به جریان هوای سرد، خنک‌سازی مؤثر بدون نیاز به آب اضافی را فراهم می‌کنند. طراحی و ظرفیت دقیق برای هر نیروگاه توسط تیم مهندسی مبدل حرارتی هوا به هوا در اکسرلند تعیین می‌شود.

جدول کاربرد مبدل‌های حرارتی در بخش‌های مختلف نیروگاه

این جدول نشان می‌دهد مبدل‌های حرارتی در بخش‌های مختلف نیروگاه نقش‌های متفاوت اما به‌هم‌پیوسته‌ای دارند. از تولید و تقطیر بخار تا خنک‌کاری روغن و ژنراتور، عملکرد صحیح هر مبدل مستقیماً بر راندمان، پایداری و بهره‌وری انرژی نیروگاه اثر می‌گذارد. به همین دلیل، انتخاب درست مبدل حرارتی متناسب با شرایط کاری هر بخش، یک تصمیم فنی و تعیین‌کننده محسوب می‌شود.مبدل حرارتی الکتریکی یکی از گزینه‌های کلیدی برای سیستم‌های حساس با کنترل دقیق دما است و در ابتدای جدول قابل توجه است.

همچنین، مبدل حرارتی بخار برای بویلرها و سیکل‌های بخار با فشار و دمای بالا کاربرد دارد و در انتهای جدول به عنوان گزینه‌ای با تحمل حرارتی فوق‌العاده معرفی شده است.

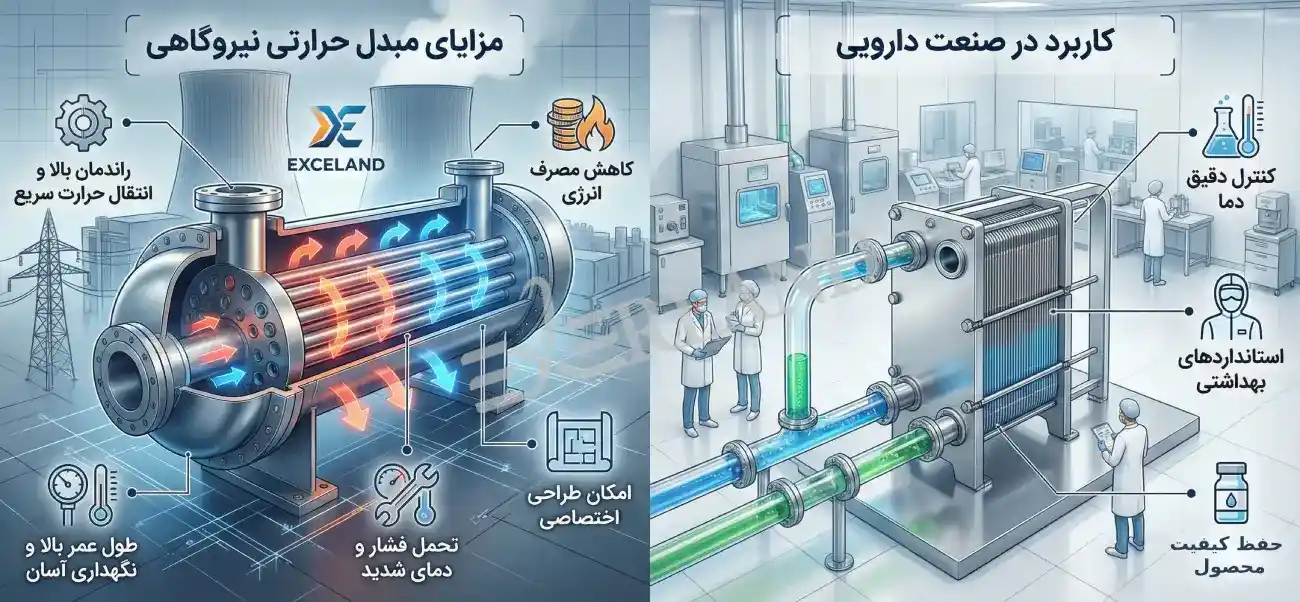

مزایا و کاربردهای مبدل حرارتی نیروگاهی

مزایای مبدل حرارتی نیروگاهی

• راندمان بالا و انتقال حرارت سریع: مسیر جریان و سطح تبادل حرارت بهینه شده تا انرژی به‌طور مؤثر منتقل شود.

• کاهش مصرف انرژی: استفاده بهینه از حرارت و کاهش تلفات، به صرفه‌جویی در سوخت و هزینه کمک می‌کند.

• طول عمر بالا و نگهداری آسان: متریال مقاوم و طراحی استاندارد، تعمیر و نگهداری را ساده و طول عمر تجهیز را افزایش می‌دهد.

• تحمل فشار و دمای شدید: طراحی مهندسی مطابق شرایط سخت نیروگاهی، امنیت و پایداری سیستم را تضمین می‌کند.

• امکان طراحی اختصاصی: مبدل قابل تطبیق با نوع سیال و شرایط محیطی، عملکرد بهینه در هر کاربرد خاص را فراهم می‌کند.

علاوه بر نیروگاه‌ها، کاربرد مبدل حرارتی در صنعت دارویی نیز بسیار حیاتی است. این مبدل‌ها برای کنترل دقیق دما در فرآیندهای تولید دارو، خنک‌سازی محلول‌ها، و انتقال حرارت بین سیالات حساس با رعایت استانداردهای بهداشتی استفاده می‌شوند. طراحی اختصاصی اکسرلند امکان تطابق با نیازهای فرآیندی و حفظ کیفیت محصول را فراهم می‌کند.

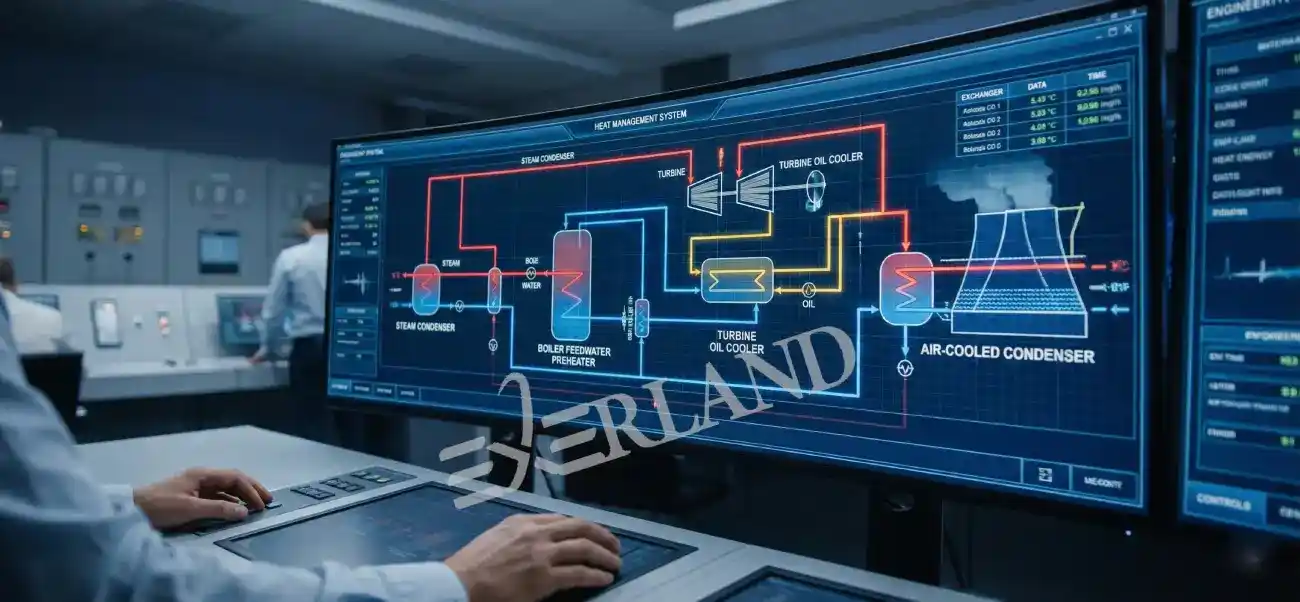

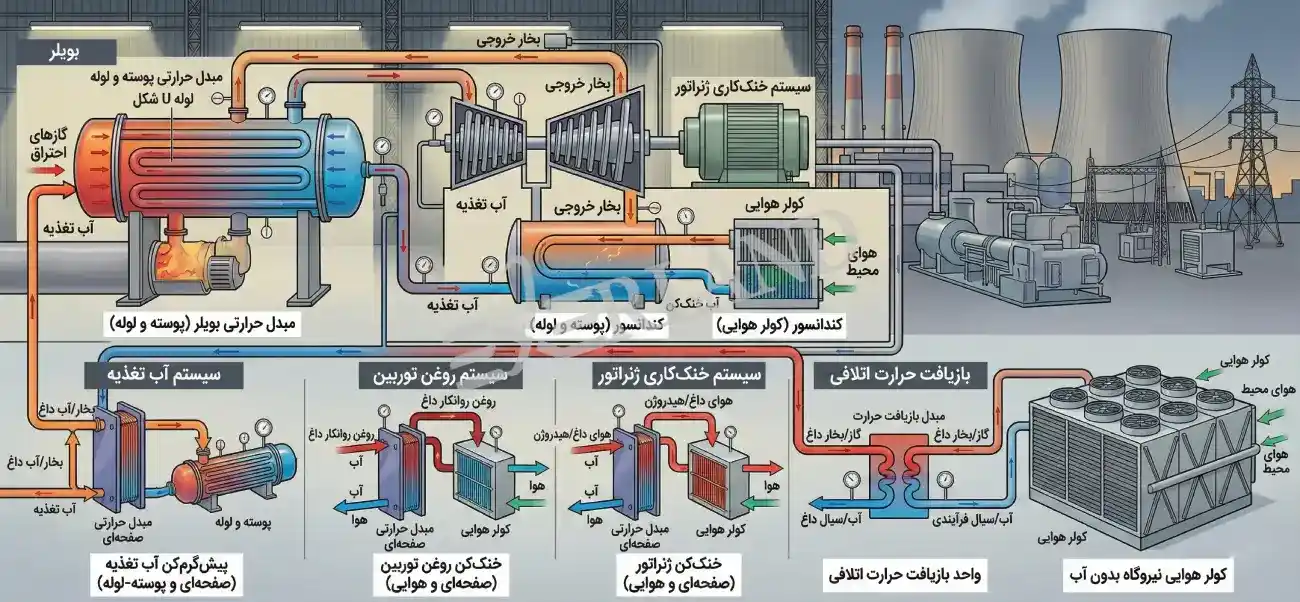

کاربرد مبدل حرارتی در نیروگاه‌ها

مبدل‌های حرارتی در بخش‌های مختلف نیروگاه به کار گرفته می‌شوند و هر کدام وظیفه مشخصی در مدیریت انرژی دارند، از جمله:

• سیستم تولید و بازیافت بخار برای افزایش راندمان سیکل

• خنک‌کاری روغن هیدرولیک و توربین جهت جلوگیری از افت عملکرد

• پیش‌گرمایش آب تغذیه بویلر برای کاهش تنش‌های حرارتی

• کندانس بخار خروجی توربین و بازیافت آب در چرخه نیروگاه

• سیستم‌های هواخنک در نیروگاه‌های کم‌آب یا خشک

در مجموع، مبدل حرارتی نیروگاهی یک تجهیز پشتیبان ساده نیست؛ بلکه یکی از عوامل کلیدی در افزایش بهره‌وری، کاهش هزینه‌های انرژی و تضمین عملکرد پایدار نیروگاه به‌شمار می‌رود. انتخاب صحیح این تجهیز، مرز بین یک سیستم کارآمد و یک نیروگاه پرهزینه و پرریسک را مشخص می‌کند.

جدول صنایع مصرف کننده مبدل برای نیروگاه

مبدل‌های حرارتی نیروگاهی در صنایع مختلف با توجه به نوع نیروگاه و شرایط عملیاتی، کاربردهای مشخصی دارند. جدول زیر مهم‌ترین صنایع مصرف‌کننده و نوع مبدل مورد استفاده را نشان می‌دهد:

این جدول نشان می‌دهد هر نوع نیروگاه با توجه به نیازهای حرارتی و محدودیت‌های محیطی، از نوع خاصی از مبدل حرارتی استفاده می‌کند. انتخاب صحیح نوع مبدل بر راندمان، صرفه‌جویی انرژی و پایداری عملکرد تجهیزات نیروگاه تأثیر مستقیم دارد.

در تمامی این صنایع، مبدل حرارتی برای گازهای صنعتی نقش حیاتی در انتقال حرارت، کاهش دمای سیالات و افزایش راندمان کل سیستم دارد. استفاده از تجهیزات اکسرلند تضمین‌کننده کیفیت ساخت، طول عمر بالا و تطابق با استانداردهای بین‌المللی است.

معیارهای انتخاب مبدل حرارتی مناسب برای نیروگاه

انتخاب مبدل حرارتی مناسب در نیروگاه، تصمیمی حیاتی است که مستقیماً بر راندمان، ایمنی و عمر مفید تجهیزات تأثیر می‌گذارد. مهندسان نیروگاه باید چندین عامل کلیدی را به‌طور همزمان بررسی کنند تا مبدل بتواند عملکرد پایدار و بهینه‌ای در شرایط عملیاتی واقعی ارائه دهد.

1. فشار و دما

نیروگاه‌ها معمولاً با اختلاف دما و فشار بالا کار می‌کنند. انتخاب مبدل باید بر اساس حداکثر فشار و محدوده دمایی سیالات انجام شود. به‌عنوان مثال، مبدل‌های U-Tube برای شرایطی با فشار بالا و شوک حرارتی شدید مناسب هستند، در حالی که Plate در سیستم‌هایی با فشار متوسط و نیاز به راندمان بالای انتقال حرارت کاربرد دارد.

2. نوع سیال

ویژگی‌های فیزیکی و شیمیایی سیال مانند ویسکوزیته، خورندگی، دمای جوش و نقطه انجماد تعیین‌کننده نوع مبدل و متریال لوله و پوسته هستند. برای مثال، در مدارهای روغن هیدرولیک یا بخار اشباع، استفاده از استنلس استیل مقاوم یا تیتانیوم می‌تواند طول عمر تجهیزات را به‌طور قابل توجهی افزایش دهد.

3. محدودیت‌های محیطی و فضای نصب

فضای موجود برای نصب مبدل و شرایط محیطی، مانند دسترسی به آب، دمای محیط و محدودیت‌های ارتفاع یا وزن تجهیزات، بر انتخاب نوع مبدل اثرگذار است. در نیروگاه‌هایی که دسترسی به آب محدود است، مبدل‌های هواخنک (Air Cooler) گزینه‌ای ایده‌آل هستند، زیرا بدون مصرف آب، سیال را خنک می‌کنند.

4. شرایط عملیاتی و نگهداری

عملیات طولانی‌مدت، توقف‌های برنامه‌ریزی‌شده و دسترسی برای تعمیرات، معیار مهم دیگری است. مبدل باید به‌گونه‌ای طراحی شود که نگهداری و بازرسی آسان، تعویض قطعات و شستشوی دوره‌ای بدون اختلال طولانی در تولید انرژی انجام شود. انتخاب صحیح نوع مبدل و طراحی مطابق استانداردهای ASME، TEMA و ISO، تضمین‌کننده عملکرد پایدار و کاهش هزینه‌های بهره‌برداری است.

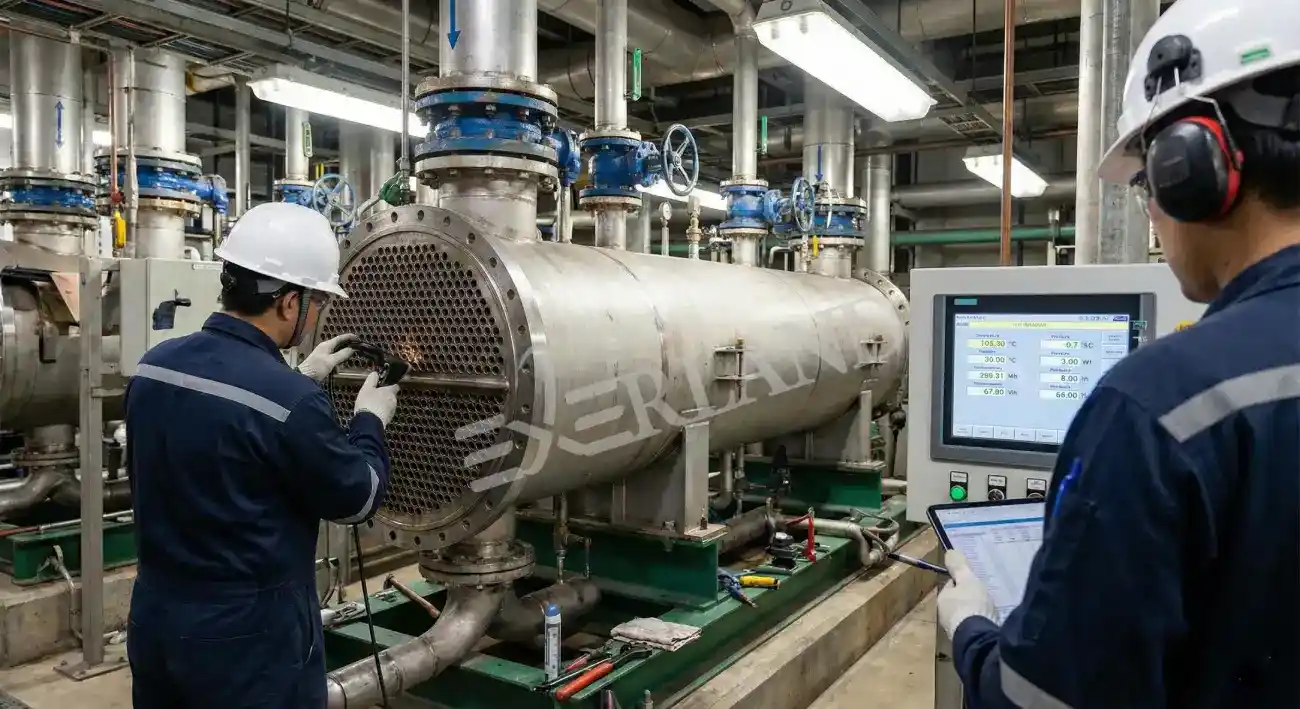

چالش‌ها و نکات اجرایی در بهره‌برداری مبدل حرارتی نیروگاهی

بهره‌برداری موفق از مبدل‌های حرارتی در نیروگاه‌ها نیازمند درک دقیق چالش‌های عملیاتی و نکات اجرایی است. شناخت این موارد، نه تنها باعث افزایش راندمان سیستم می‌شود، بلکه عمر مفید تجهیزات را نیز به طور قابل توجهی افزایش می‌دهد.

1. مشکلات رایج در بهره‌برداری

در طول زمان، مبدل‌های حرارتی ممکن است با مشکلاتی مانند رسوب‌گذاری، خوردگی، گرفتگی مسیر جریان و افت راندمان انتقال حرارت مواجه شوند. این مشکلات می‌توانند منجر به افزایش فشار کاری، کاهش بازدهی انرژی و حتی توقف ناخواسته سیستم شوند. بنابراین، شناسایی و پیش‌بینی این مشکلات، پیش‌نیاز هر برنامه بهره‌برداری موفق است.

2. نگهداری و تعمیرات پیشگیرانه

اجرای برنامه‌های نگهداری و تعمیرات پیشگیرانه یکی از کلیدهای موفقیت در عملکرد مبدل‌هاست. این شامل بازرسی دوره‌ای، شستشوی مسیر جریان، تعویض قطعات فرسوده و پایش عملکرد حرارتی است. مبدل‌هایی که مطابق استانداردهای ASME، TEMA و ISO طراحی شده‌اند، امکان انجام سریع و ایمن تعمیرات را فراهم می‌کنند و مانع توقف طولانی نیروگاه می‌شوند.

3. کاهش تلفات حرارتی

طراحی و بهره‌برداری صحیح مبدل‌ها می‌تواند به طور چشمگیری تلفات حرارتی را کاهش دهد. این امر شامل انتخاب نوع مبدل مناسب، کنترل جریان سیالات، عایق‌بندی حرارتی و رعایت فاصله‌ها و هندسه بهینه است. کاهش تلفات حرارتی باعث افزایش راندمان کل نیروگاه، صرفه‌جویی در سوخت و کاهش هزینه‌های عملیاتی می‌شود.

بخش محاسباتی: تعیین مشخصات مبدل حرارتی نیروگاهی

برای طراحی و انتخاب مبدل حرارتی مناسب، معمولاً چند پارامتر کلیدی محاسبه می‌شود: سطح انتقال حرارت، نرخ جریان سیال، افت فشار و دما. این محاسبات، پایه تصمیم‌گیری مهندسی هستند و تضمین می‌کنند مبدل انتخاب شده عملکرد بهینه و ایمنی کافی داشته باشد.

1. تعیین نرخ انتقال حرارت (Q)

نرخ انتقال حرارت بین دو سیال با فرمول زیر محاسبه می‌شود:

Q = U × A × ΔTlm

• Q: نرخ انتقال حرارت (وات یا کیلووات)

• U: ضریب انتقال حرارت کلی (W/m²·K)

• A: سطح تبادل حرارت (m²)

• ΔT_lm: اختلاف دمای لگاریتمی سیال‌ها

این محاسبه مشخص می‌کند چه سطحی از لوله یا صفحات مورد نیاز است تا اختلاف دمای مشخص را بهینه مدیریت کند.

2. محاسبه افت فشار (ΔP)

افت فشار در مبدل‌ها باعث افزایش مصرف پمپ و کاهش راندمان می‌شود. برای مبدل‌های لوله‌ای:

ΔP = f × (L / D) × (ρ × v² / 2)

• f: ضریب اصطکاک

• L: طول لوله

• D: قطر هیدرولیکی لوله

• ρ: چگالی سیال

• v: سرعت جریان سیال

کنترل ΔP کمک می‌کند مبدل بدون ایجاد فشار اضافه و خوردگی زودرس کار کند.

3. انتخاب جنس و ابعاد

بر اساس دما، فشار و نوع سیال، جنس لوله و پوسته تعیین می‌شود. همچنین، قطر لوله، ضخامت و تعداد پاس‌ها با توجه به نرخ انتقال حرارت و افت فشار بهینه می‌شوند.

4. بررسی ضریب ایمنی و استانداردها

تمام محاسبات باید مطابق استانداردهای ASME، TEMA و ISO انجام شود تا مبدل در شرایط عملیاتی سخت نیز ایمن و پایدار باقی بماند.

مثال محاسباتی: طراحی مبدل حرارتی U-Tube برای بویلر نیروگاه

فرض کنید یک نیروگاه حرارتی قصد دارد آب تغذیه بویلر را از دمای 100°C به 200°C برساند و بخار با دمای 250°C و فشار 40 بار از سیستم عبور می‌کند. هدف ما تعیین سطح انتقال حرارت و افت فشار مبدل U-Tube مورد نیاز است.

داده‌های اولیه:

• دمای آب تغذیه (ورودی): 100°C

• دمای آب تغذیه (خروجی): 200°C

• دمای بخار: 250°C

• نرخ جریان آب: 5 kg/s

• ضریب انتقال حرارت کلی تقریبی (U): 1000 W/m²·

1. محاسبه اختلاف دمای لگاریتمی

2. محاسبه نرخ انتقال حرارت

3. تعیین سطح تبادل حرارت مورد نیاز

بنابراین، برای این شرایط، سطح تبادل حرارت مبدل U-Tube حدود 19 متر مربع لازم است.

4. بررسی افت فشار (ΔP)

فرض کنیم طول لوله L = 10 m، قطر لوله D = 25 mm، سرعت جریان v = 2 m/s، چگالی آب ρ = 1000 kg/m³، ضریب اصطکاک f ≈ 0.02:

افت فشار حدود 0.16 بار، که برای بویلر قابل قبول است.

و در نتیجه :

• سطح حرارتی لازم: ~19 m²

• افت فشار: ~0.16 بار

• انتخاب جنس: استنلس استیل 316 برای مقاومت در برابر خوردگی و شوک حرارتی

• نوع مبدل: U-Tube برای تحمل فشار و دمای بالا

این مثال نشان می‌دهد که چگونه یک مبدل حرارتی انتخاب و طراحی می‌شود تا راندمان و ایمنی نیروگاه تضمین شود، و تصمیم مهندسی بر اساس محاسبات دقیق گرفته می‌شود، نه حدس و تجربه صرف.

 راهنمای انتخاب سریع بهترین مدل مبدل نیروگاه

• نوع مبدل: U-Tube / Plate / Air Cooler

• ظرفیت حرارتی و فشار کاری

• جنس لوله‌ها و مقاومت در برابر خوردگی

• نوع سیال: بخار، روغن، آب، گاز

• شرایط محیطی

• هزینه مالکیت (TCO)

📞 برای طراحی و مشاوره مهندسی، با تیم تخصصی اکسرلند تماس بگیرید.

مبدل حرارتی روغن به هوا در نیروگاه برای خنک‌کردن روغن سیستم‌های توربین و تجهیزات چرخشی استفاده می‌شود. با جریان هوای اجباری روی فین‌تیوب‌ها، دمای روغن را سریع پایین می‌آورد و بدون نیاز به آب، پایداری و عمر تجهیز را بالا نگه می‌دارد.

چرا خرید مبدل حرارتی برای نیروگاه از اکسرلند؟

• طراحی سفارشی مطابق استانداردهای بین‌المللی

• تیم مهندسی متخصص در طراحی و محاسبات حرارتی

• تجربه پروژه‌های بزرگ صنعتی در نیروگاه و پتروشیمی

• تست فشار، نشتی و کیفیت کامل

• خدمات سریع و پشتیبانی مهندسی

با توجه به همین توان مهندسی و کنترل کیفی سخت‌گیرانه، اکسرلند در پروژه‌های مبدل حرارتی برای صنعت نفت و گاز هم عملکرد قابل اتکا ارائه می‌کند. مقاومت در برابر خوردگی، طراحی پایدار تحت فشارهای بالا و امکان ساخت سفارشی برای سیالات سنگین باعث شده این مبدل‌ها انتخاب رایج پیمانکاران و واحدهای فرآیندی باشد و در کنار پروژه‌های نیروگاهی، پوشش صنعتی کامل‌تری ایجاد کند.
