مبدل حرارتی آب داغ در ظاهر تجهیز پیچیده ای نیست؛ یک طرف آب گرم وارد می شود و طرف دیگر سیال خنک کننده یا گرم شونده قرار دارد و حرارت از یک سطح جدا کننده بین دو سیال عبور می کند. اما وقتی قرار باشد تجهیز برای یک خط صنعتی ساخته شود، قضیه فقط انتقال حرارت نیست. دبی، دمای ورودی و خروجی، فشار کاری، افت فشار، کیفیت آب، جنس قطعات و شرایط سرویس همه باید کنار هم دیده شوند.
به همین دلیل در این مقاله بیشتر روی انتخاب و عملکرد واقعی مبدل آب داغ صحبت می کنیم، نه تعریف های تکراری. اگر هدف شما انتخاب تجهیز برای یک پروژه صنعتی است، مبدل حرارتی پوسته و لوله یکی از گزینه هایی است که باید با توجه به شرایط واقعی فرآیند بررسی شود.
مبدل حرارتی آب داغ کجا استفاده می شود؟
آب داغ در موتورخانه ها، فرآیندهای صنعتی، سیستم های گرمایش، صنایع غذایی، دارویی، شیمیایی و بعضی خطوط تولید به عنوان سیال انتقال حرارت استفاده می شود. مبدل می تواند برای گرم کردن یک سیال دیگر یا گرفتن حرارت از یک جریان آب استفاده شود.
در اینجا یک نکته مهم وجود دارد. وقتی می گوییم «مبدل آب داغ»، هنوز مشخص نکرده ایم که چه نوع مبدلی لازم است. ممکن است برای یک پروژه پوسته و لوله انتخاب شود و برای پروژه دیگری مبدل صفحه ای مناسب تر باشد. در بعضی شرایط نیز باید گزینه هواخنک را بررسی کرد.
اگر فضای نصب محدود باشد یا تجهیز فشرده مورد نیاز باشد، مبدل حرارتی صفحه ای می تواند وارد بررسی شود. البته انتخاب آن باید با فشار، دما، کیفیت سیال و شرایط نگهداری هماهنگ باشد.
قبل از انتخاب مبدل چه اطلاعاتی لازم داریم؟
این قسمت در پروژه های واقعی خیلی تعیین کننده است. اگر فقط بگوییم «یک مبدل آب داغ برای فلان دستگاه می خواهیم»، هنوز اطلاعات کافی برای طراحی نداریم.
حداقل باید دبی هر دو سمت، دمای ورودی و خروجی، فشار کاری، افت فشار مجاز و نوع سیال مشخص باشد. اگر سیال سمت دیگر روغن، آب فرآیندی یا سیال خاصی باشد، خواص فیزیکی آن هم باید مشخص شود.
برای اینکه انتخاب از حالت حدس خارج شود، می توانید معیارهای انتخاب مبدل حرارتی صنعتی را بررسی کنید. این اطلاعات پایه همان چیزهایی هستند که بعدا روی سطح انتقال حرارت، تعداد لوله ها، ابعاد تجهیز و حتی جنس ساخت اثر می گذارند.
| چرا مهم است؟ | پارامتر |
|---|---|
| تعیین بار حرارتی و شرایط جریان | دبی |
| تعیین شرایط اولیه انتقال حرارت | دمای ورودی |
| تعیین میزان حرارت مورد نیاز | دمای خروجی |
| تعیین محدودیت مکانیکی | فشار کاری |
| تعیین سرعت و مسیر جریان | افت فشار مجاز |
| تعیین خواص و جنس مناسب | نوع سیال |
| بررسی رسوب و خوردگی | کیفیت آب |
ظرفیت مبدل آب داغ چطور مشخص می شود؟
برای شروع معمولا از رابطه بار حرارتی استفاده می شود:
Q = m × Cp × ΔT
یعنی مقدار حرارتی که باید منتقل شود به دبی جرمی، ظرفیت حرارتی ویژه سیال و اختلاف دمای آن بستگی دارد.
مثلا اگر دبی آب زیاد شود، بار حرارتی هم می تواند تغییر کند. اگر اختلاف دمای ورودی و خروجی بیشتر شود، مقدار حرارت قابل انتقال هم تغییر می کند. به همین دلیل نمی شود ظرفیت مبدل را فقط با اندازه لوله یا قطر پوسته تخمین زد.
برای بررسی دقیق تر موضوع، محاسبه ظرفیت مبدل حرارتی می تواند مرجع مناسب تری برای بخش محاسبات باشد.

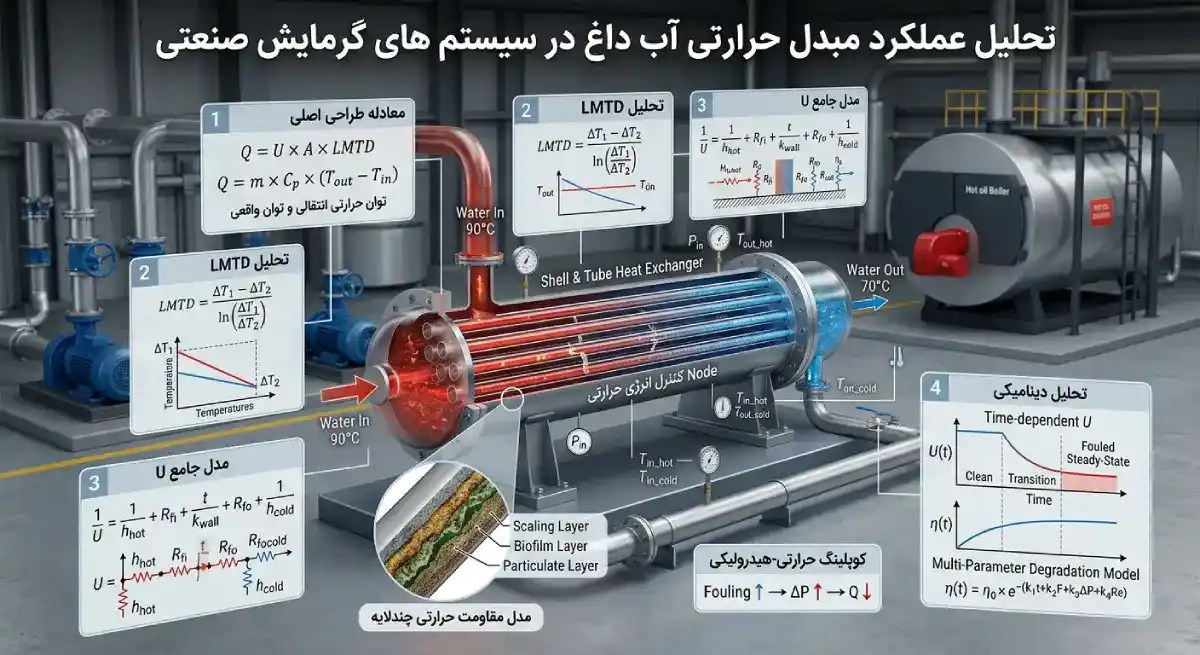

در طراحی واقعی بعد از تعیین Q، موضوع سطح انتقال حرارت مطرح می شود. رابطه کلی را می توان به شکل زیر نوشت:
Q = U × A × ΔTlm
در این رابطه U ضریب کلی انتقال حرارت، A سطح انتقال حرارت و ΔTlm اختلاف دمای میانگین لگاریتمی است.
این فرمول ساده به نظر می رسد ولی عدد U را نمی شود بدون توجه به نوع سیال، سرعت جریان، جنس سطح، Fouling و نوع مبدل انتخاب کرد.
اختلاف دما همیشه به معنی عملکرد بهتر نیست
گاهی در زمان انتخاب مبدل فقط به دمای ورودی و خروجی نگاه می شود. در حالی که نحوه حرکت دو سیال هم مهم است.
در جریان مخالف معمولا استفاده بهتری از اختلاف دما انجام می شود و همین موضوع می تواند روی سطح مورد نیاز اثر بگذارد. البته آرایش جریان باید با ساختار مبدل و محدودیت های پروژه هماهنگ باشد.
در محاسبات دقیق تر، LMTD و ضریب تصحیح آن هم باید بررسی شوند. اگر پروژه حساس باشد، استفاده از محاسبات کامل تر از یک تخمین ساده منطقی تر است. برای بخش طراحی می توان محاسبات طراحی مبدل حرارتی را به عنوان مرجع تخصصی تر در نظر گرفت.
جنس مبدل آب داغ را چطور انتخاب کنیم؟
جنس مبدل فقط یک موضوع مربوط به قیمت نیست. تماس مداوم با آب، کیفیت آب، دما، فشار و شرایط خوردگی می توانند روی انتخاب متریال اثر بگذارند.
در بعضی پروژه ها فولاد کربنی می تواند گزینه مناسبی باشد و در شرایط دیگر استفاده از استنلس استیل منطقی تر است. سمت آب نیز ممکن است بسته به کیفیت آب با مشکل رسوب یا خوردگی روبه رو شود.
برای همین انتخاب جنس باید همراه با بررسی شرایط سیال انجام شود، نه اینکه فقط بر اساس جنس رایج بازار تصمیم بگیریم. جزئیات بیشتر درباره جنس مبدل حرارتی و انتخاب متریال در مقاله تخصصی مربوط به متریال قابل بررسی است.
Fouling چه بلایی سر عملکرد مبدل می آورد؟
در روز اول ممکن است مبدل کاملا مطابق محاسبات کار کند. چند ماه بعد اما دمای خروجی تغییر کند و اپراتور احساس کند ظرفیت تجهیز پایین آمده است.
یکی از دلایل می تواند رسوب روی سطح انتقال حرارت باشد. وقتی لایه رسوب روی سطح ایجاد می شود، انتقال حرارت سخت تر می شود. اگر گرفتگی مسیر هم اتفاق بیفتد، افت فشار می تواند افزایش پیدا کند.
به همین دلیل در طراحی مبدل باید اثر Fouling هم دیده شود. درباره رسوب و Fouling مبدل حرارتی می توان جزئیات بیشتری بررسی کرد.
یک مقایسه ساده برای شروع انتخاب
| نکته ای که باید بررسی شود | مزیت اصلی | گزینه |
|---|---|---|
| افت فشار، تمیزکاری و آرایش لوله ها | ساختار صنعتی و انعطاف در طراحی | پوسته و لوله |
| فشار، گسکت و کیفیت سیال | حجم کم و سطح انتقال حرارت مناسب | صفحه ای |
| دمای محیط، فن و جریان هوا | عدم نیاز مستقیم به آب خنک کننده | هواخنک |
اگر در پروژه آب خنک کننده محدود باشد، بررسی مبدل حرارتی هوا خنک می تواند منطقی باشد. در این حالت دیگر آب سمت دوم مبدل موضوع اصلی نیست و باید شرایط محیط، دمای هوای ورودی و عملکرد فن هم وارد محاسبات شود.
در عمل کدام نوع مبدل آب داغ انتخاب می شود؟
جواب یکسانی برای همه پروژه ها وجود ندارد. اگر فشار و دمای کار بالا باشد، ساختار صنعتی پوسته و لوله می تواند گزینه مناسبی باشد. اگر محدودیت فضا داشته باشیم، صفحه ای وارد بررسی می شود. اگر آب خنک کننده در دسترس نباشد، هواخنک قابل بررسی است.
در پروژه هایی که آرایش لوله ای و سرویس پذیری اهمیت دارد، می توان حتی سراغ مدل های مختلف پوسته و لوله رفت. برای نمونه مبدل حرارتی پوسته و لوله دو پاس در شرایطی که مسیر جریان و تعداد پاس مورد نیاز پروژه مشخص باشد، می تواند یکی از گزینه های طراحی باشد.
نکته اینجاست که انتخاب از روی اسم تجهیز انجام نمی شود. اول باید بار حرارتی و شرایط واقعی مشخص شود، بعد نوع مبدل انتخاب شود.
عملکرد واقعی مبدل آب داغ به چه چیزهایی بستگی دارد؟
در کار واقعی، مبدل همیشه در همان شرایطی که روی دیتاشیت نوشته شده کار نمی کند. دمای آب ممکن است تغییر کند، دبی کم و زیاد شود یا حتی کیفیت سیال با چیزی که در زمان طراحی فرض شده فرق داشته باشد.
برای همین وقتی اپراتور می گوید «مبدل مثل قبل جواب نمی دهد»، باید اول مشخص کنیم کدام پارامتر تغییر کرده است. ممکن است خود مبدل مشکلی نداشته باشد و شرایط کاری عوض شده باشد.
یکی از موارد مهم، افت فشار است. افزایش افت فشار می تواند نشانه تغییر شرایط جریان، گرفتگی یا انتخاب نامناسب مسیر عبور باشد. این موضوع در مبدل های فشرده و مسیرهای باریک اهمیت بیشتری پیدا می کند.
رابطه انتقال حرارت و افت فشار
در طراحی مبدل همیشه یک جور معامله بین انتقال حرارت و افت فشار وجود دارد. اگر سرعت سیال را زیاد کنیم، معمولا انتقال حرارت بهتر می شود، ولی افت فشار هم می تواند بالا برود.
پس هدف این نیست که فقط بیشترین انتقال حرارت ممکن را بگیریم. باید ببینیم پمپ چه مقدار افت فشار را می تواند تحمل کند و آیا مصرف انرژی سیستم با طراحی مورد نظر منطقی است یا نه.
در مبدل صفحه ای این مسئله خیلی قابل مشاهده است. کانال های باریک و هندسه صفحات باعث افزایش آشفتگی می شوند، ولی همین ساختار می تواند افت فشار را هم بالا ببرد. برای پروژه هایی که این نوع تجهیز بررسی می شود، موضوع تعمیر و نگهداری مبدل صفحه ای هم باید از ابتدا دیده شود.
آب داغ و کیفیت آب
آب تمیز همیشه در دسترس نیست. در بعضی کارخانه ها کیفیت آب، سختی، مواد محلول و شرایط مدار باعث می شود رسوب به مرور زمان روی سطح انتقال حرارت ایجاد شود.
این موضوع فقط باعث پایین آمدن راندمان نمی شود. ممکن است سطح عبور جریان هم محدود شود و افت فشار بالا برود.
به همین خاطر اگر مبدل برای یک مدار آب صنعتی انتخاب می شود، کیفیت آب باید بخشی از اطلاعات طراحی باشد. این موضوع مخصوصا زمانی اهمیت دارد که تجهیز قرار است مدت زیادی بدون توقف کار کند.

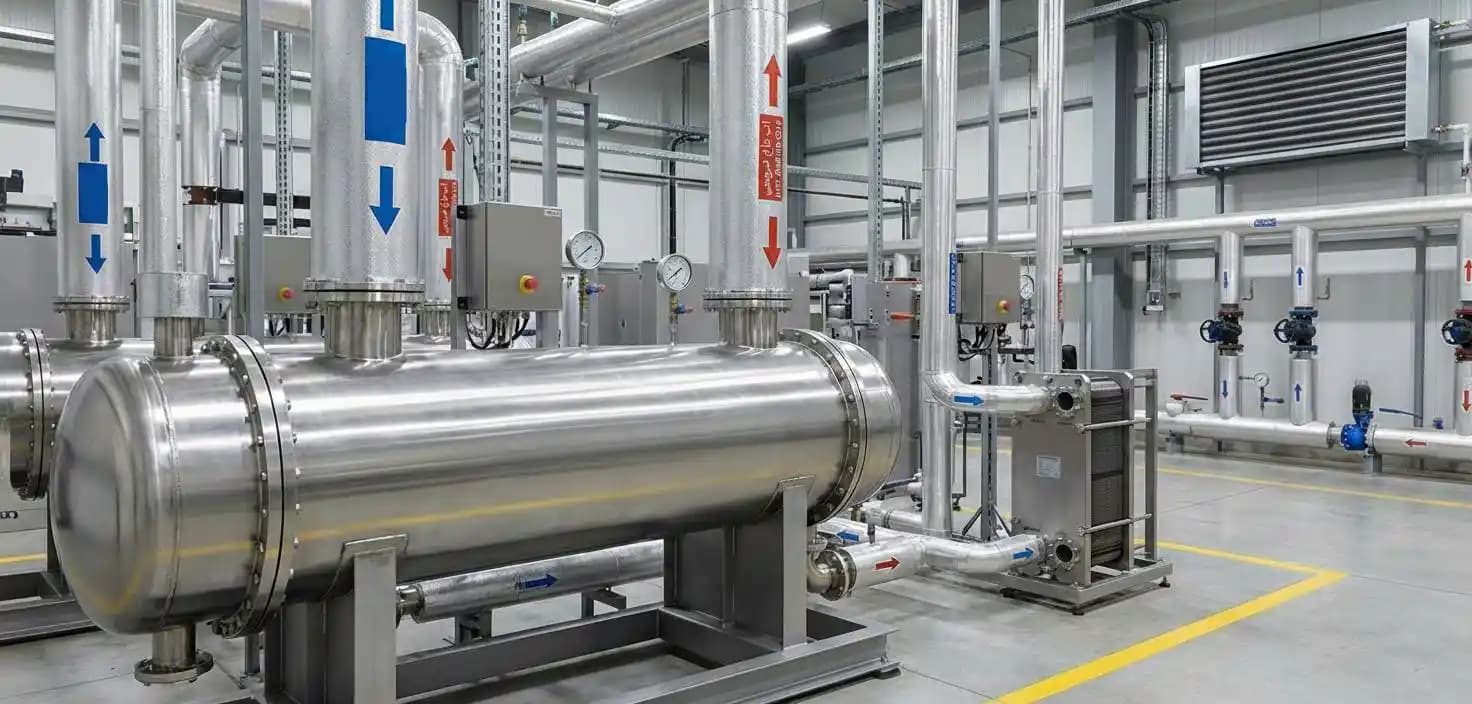

چه زمانی مبدل پوسته و لوله منطقی تر است؟
پوسته و لوله هنوز هم برای خیلی از سرویس های صنعتی انتخاب قابل بررسی است، مخصوصا جایی که فشار و دما، قابلیت سرویس و شرایط مکانیکی تجهیز اهمیت زیادی دارد.
مزیت اصلی این خانواده این است که ساختار آن قابلیت طراحی برای شرایط مختلف را دارد. تعداد لوله، قطر، طول، تعداد پاس و آرایش جریان را می توان بر اساس پروژه مشخص کرد.
اگر پروژه شما با آب داغ صنعتی و یک سیال فرآیندی دیگر سروکار دارد، بهتر است ابتدا مشخصات کامل دو طرف جمع شود و بعد مبدل پوسته و لوله انتخاب شود. این روش از انتخاب تجهیز فقط بر اساس ظرفیت اسمی جلوگیری می کند.

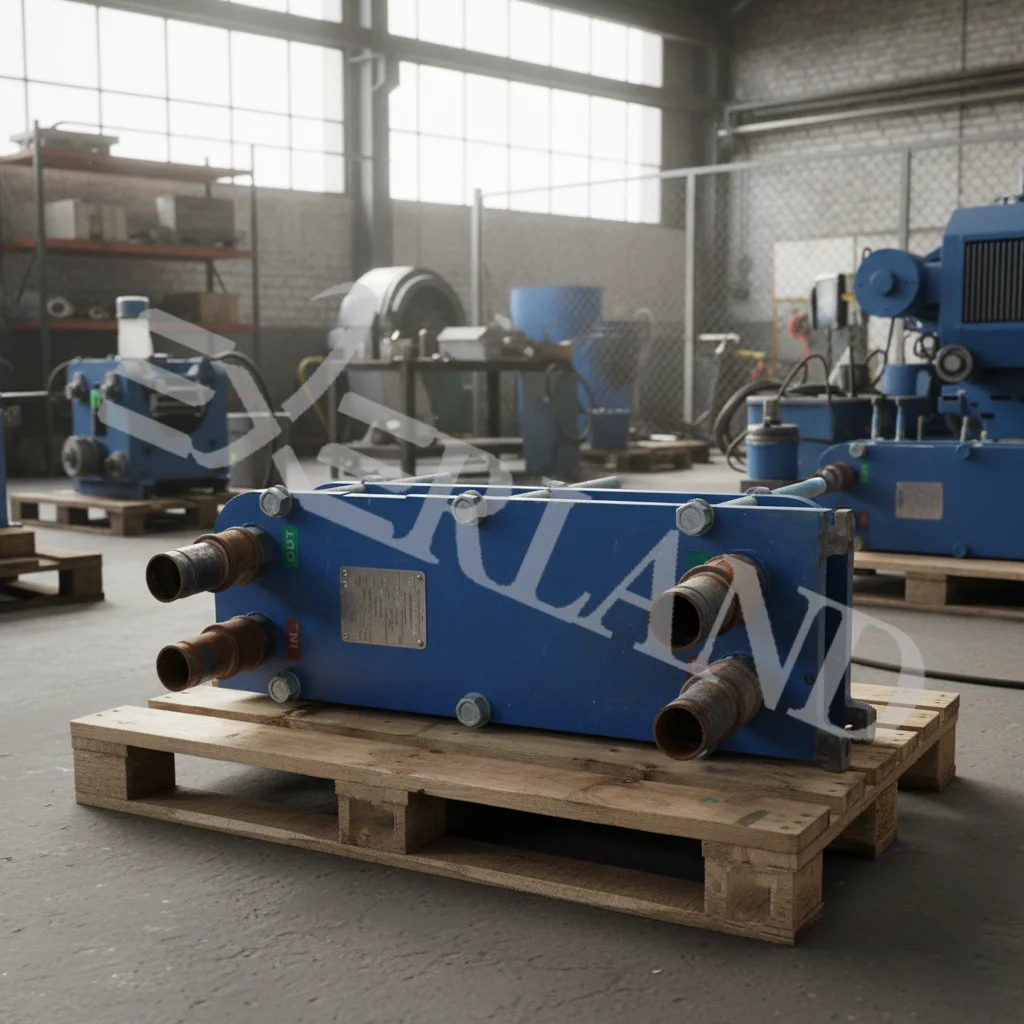

مبدل حرارتی صفحه ای چه زمانی وارد بررسی می شود؟
مبدل صفحه ای زمانی جذاب می شود که فضای نصب محدود باشد یا سطح انتقال حرارت بالا در حجم کوچک مورد نیاز باشد.
اما صفحه ای هم محدودیت های خودش را دارد. نوع گسکت، فشار و دمای کاری، کیفیت سیال و امکان تمیزکاری باید بررسی شوند.
در یک پروژه ممکن است صفحه ای کاملا مناسب باشد و در پروژه دیگری پوسته و لوله انتخاب بهتری باشد. به همین دلیل مقایسه صرفا بر اساس «راندمان بالاتر» درست نیست.
اگر قصد بررسی خانواده کامل این تجهیزات را دارید، مبدل های حرارتی صفحه ای را در کنار گزینه های دیگر پروژه مقایسه کنید.

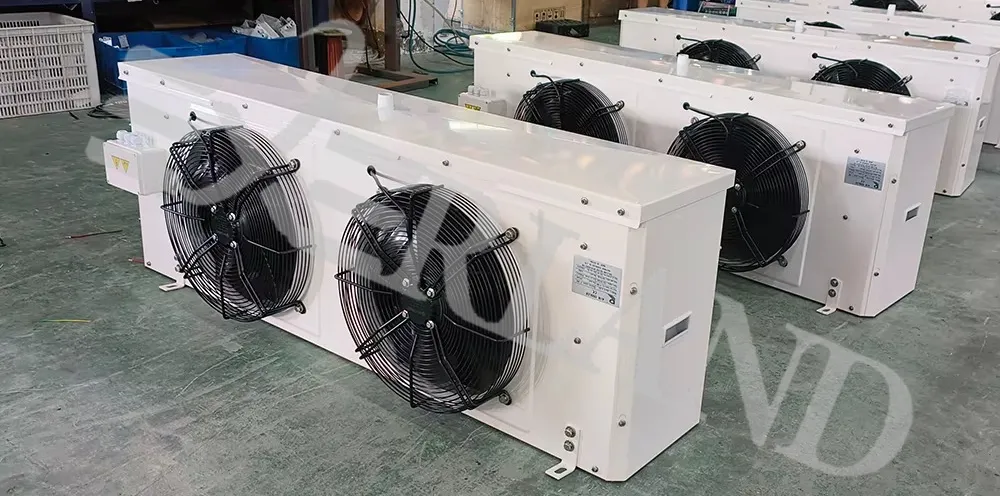

اگر آب خنک کننده نداشته باشیم چه؟
در بعضی سایت ها آب خنک کننده محدود است یا استفاده از مدار آب هزینه و دردسر زیادی ایجاد می کند. در چنین شرایطی سیستم هواخنک قابل بررسی است.
البته اینجا یک نکته مهم داریم: ظرفیت مبدل هواخنک به شرایط هوای محیط وابسته است. اگر دمای محیط بالا برود، اختلاف دمای موجود برای دفع حرارت کمتر می شود و ممکن است ظرفیت واقعی تجهیز تغییر کند.
برای همین در طراحی باید دمای محیط، ارتفاع، شرایط جریان هوا، توان فن و افت فشار سمت هوا دیده شود. برای جزئیات بیشتر می توان راهنمای انتخاب مبدل هواخنک را بررسی کرد.
آیا یک مبدل آب داغ برای آب گرم مصرفی هم مناسب است؟
نه لزوما.
آب داغ صنعتی، آب مدار گرمایش و آب گرم مصرفی ممکن است شرایط طراحی متفاوتی داشته باشند. نوع سیال، دمای کار، کیفیت آب، الزامات بهداشتی و نحوه بهره برداری باید مشخص باشد.
بنابراین اگر کاربرد تجهیز مشخص نباشد، نمی توان صرفا با گفتن «مبدل آب داغ» یک مدل را انتخاب کرد.
در کاربردهای صنعتی، حتی اگر دما و دبی مشابه باشند، کیفیت سیال و شرایط سرویس می تواند انتخاب جنس یا ساختار مبدل را تغییر دهد.
مبدل آب داغ و روغن چه ارتباطی دارند؟
در بعضی فرآیندها آب داغ برای گرم کردن روغن یا یک سیال فرآیندی استفاده می شود. در این حالت طراحی باید دو طرف مبدل را همزمان ببیند.
روغن معمولا ویسکوزیته متفاوتی نسبت به آب دارد و همین موضوع روی ضریب انتقال حرارت و افت فشار اثر می گذارد. بنابراین اگر پروژه ای آب داغ را برای گرم کردن روغن در نظر گرفته، استفاده از اطلاعات مربوط به مبدل روغن به آب می تواند برای مرحله انتخاب مفید باشد.
در این نوع پروژه ها انتخاب مبدل فقط با ظرفیت حرارتی انجام نمی شود. باید دید روغن با چه دبی حرکت می کند، چه افت فشاری مجاز است و دمای مورد نظر در خروجی چقدر است.
نگهداری مبدل آب داغ را از روز اول ببینید
مبدلی که طراحی خوبی دارد ولی دسترسی مناسبی برای سرویس ندارد، در طول عمر پروژه می تواند هزینه بیشتری ایجاد کند.
قبل از ساخت یا خرید باید محل دسترسی، امکان باز کردن قطعات، تمیزکاری و بازرسی در نظر گرفته شود. این موضوع برای مبدل هایی که با آب دارای املاح کار می کنند اهمیت بیشتری پیدا می کند.
اگر قرار است تجهیز در یک خط صنعتی طولانی مدت کار کند، هزینه نگهداری و توقف خط هم بخشی از تصمیم مهندسی است.
اگر بخواهیم موضوع را خیلی ساده کنیم، برای انتخاب مبدل آب داغ اول باید بدانیم چه مقدار حرارت قرار است منتقل شود. بعد دبی، دما و فشار هر دو طرف را مشخص کنیم. بعد نوع سیال، کیفیت آن، افت فشار مجاز و شرایط نصب را وارد تصمیم کنیم.
از اینجا به بعد می توان بین پوسته و لوله، صفحه ای و هواخنک تصمیم گرفت.
در مرحله بعد جنس، ابعاد، تعداد پاس، سطح انتقال حرارت و روش ساخت مشخص می شود. محاسبات حرارتی و هیدرولیکی هم باید با همین اطلاعات انجام شوند.
پس اگر کسی فقط از شما ظرفیت مبدل را پرسید و بدون گرفتن دما و دبی قیمت قطعی داد، باید بدانید هنوز بخش مهمی از اطلاعات پروژه مشخص نشده است.
برای پروژه های صنعتی، اطلاعاتی مثل دبی، دمای ورودی و خروجی، فشار کاری، افت فشار مجاز، جنس سیال و شرایط محیطی را آماده کنید. با این اطلاعات می توان طراحی را از یک حدس اولیه به یک انتخاب مهندسی نزدیک کرد.
