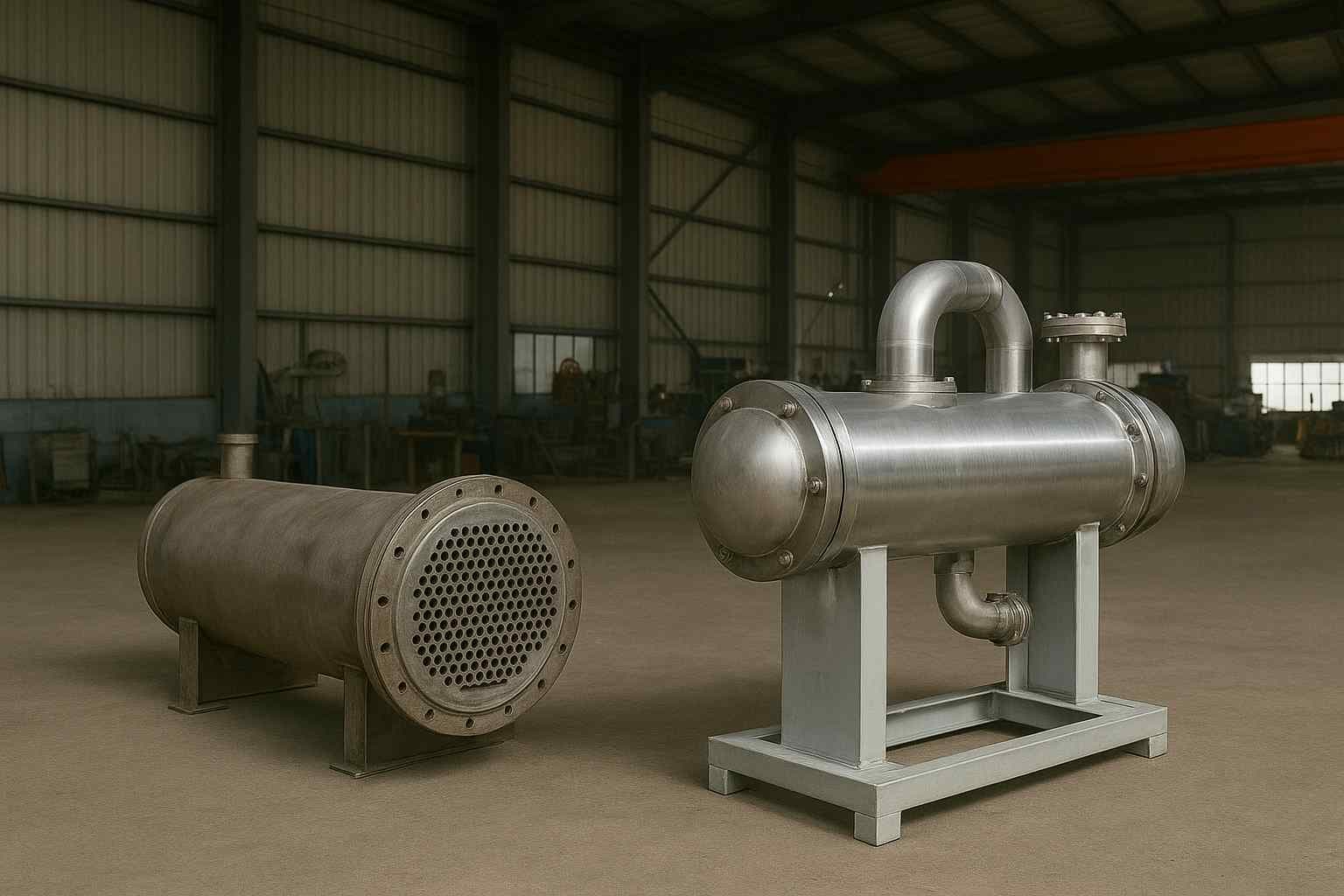

چرا مقایسه المنت های حرارتی و مبدل های بخار در صنایع مهم است؟
در بسیاری از صنایع فرایندی—از صنایع غذایی، شیمیایی، نفت و گاز تا تولیدات فلزی—انتقال حرارت یکی از حیاتیترین عملیاتهاست. انتخاب میان المنت حرارتی صنعتی (Industrial Heater Element) و مبدل بخار به آب (Steam to Water Heat Exchanger) میتواند تعیینکننده کیفیت تولید، هزینههای انرژی، پایداری سیستم و حتی طول عمر تجهیزات باشد. به همین دلیل، مهندسان هنگام طراحی سیستمهای حرارتی نیاز دارند که تفاوتها، مزایا، معایب و محدوده عملکرد هر کدام را کاملاً بشناسند.
المنت حرارتی صنعتی؛ قلب سیستمهای گرمایش الکتریک
المنت حرارتی یک منبع گرمایش الکتریکی است که بر اساس تبدیل انرژی الکتریکی به حرارت کار میکند. معمولاً از مقاومتهای فلزی با پوششهای محافظ ساخته شده و توان آنها از چند صد وات تا چند صد کیلووات قابل انتخاب است. المنتها در تجهیزاتی مانند مخازن، دیگها، هیترهای خطی، دستگاههای اکسترودر، حمامهای شیمیایی و تاسیسات گرمایش مستقیم کاربرد دارند.
کلمات کلیدی مترادف در متن: المنت گرمکن، هیتر الکتریکی، مقاومت حرارتی صنعتی، Electric Heater، Heating Element
مبدل بخار به آب صنعتی؛ راهکار پایدار انتقال حرارت در سیستمهای بخار
مبدل بخار به آب یک تجهیز غیرمستقیم انتقال حرارت است که بخار در سمت گرم آن وارد شده و آب یا سیال فرایندی در سمت سرد جریان مییابد. بخار با چگالش خود حرارت را به آب منتقل میکند و خروجی معمولاً آبی با دمای ثابت و ظرفیت حرارتی بسیار پایدار است. این روش در کارخانههای بخار محور، پالایشگاهها، صنایع غذایی و خطوط شستوشو کاربرد وسیع دارد.
کلمات کلیدی مترادف: هیت اکسچنجر بخار، مبدل حرارتی بخار، Steam Heat Exchanger، Steam Water Heater
جدول مقایسه کلی المنت حرارتی و مبدل بخار به آب
| مبدل بخار به آب | المنت حرارتی صنعتی | معیار مقایسه |
|---|---|---|
| بخار فشار پایین یا متوسط | برق | منبع انرژی |
| بسیار بالا (به دلیل چگالش) | بالا | سرعت گرمایش |
| متوسط تا زیاد | کم | هزینه اولیه |
| کم (در صورت وجود سیستم بخار) | متوسط تا زیاد | هزینه انرژی |
| بسیار خوب | بسیار خوب | دقت کنترل |
| زیاد (در صورت سختی آب) | کم | خطر رسوب |
| متوسط | کم | نگهداری |
| ۷۰٪ تا ۸۸٪ معمولی | ۹۰٪ تا ۹۹٪ | بازده |
تحلیل انرژی و محاسبه بار حرارتی در سیستمهای گرمایش سیالات
محاسبه انرژی مورد نیاز برای گرمایش سیالات
در هر دو سیستم فرمول محاسبه انرژی مورد نیاز ثابت است:
محاسبه انرژی گرمایی مورد نیاز
Q: Q = m × Cp × ΔT
که در آن:
- m: دبی جرمی سیال
- Cp: ظرفیت گرمایی ویژه سیال
- ΔT: اختلاف دما
محاسبه توان المنت حرارتی برای گرمایش یک مخزن
در سیستم المنتی، توان الکتریکی برای تأمین Q باید با ضریب تلفات در نظر گرفته شود.
توان المنت مورد نیاز
P: P = Q / η
- η بازده المنت (معمولاً بین 0.9 تا 0.99)
محاسبه بار بخار مورد نیاز در مبدل بخار به آب
در مبدل حرارتی بخار، گرمایش بر اساس حرارت نهان چگالش انجام میشود:
محاسبه مصرف بخار
m_steam: m_steam = Q / λ
که λ گرمای نهان چگالش بخار است (تقریباً 2250 kJ/kg در فشار اتمسفری).
نمودار مقایسه سرعت پاسخ دهی حرارتی
(این نمودار صرفاً توصیفی است و برای نمایش در سایت قابل استفاده است)
نمودار توصیفی:
اگر زمان گرم شدن سیالی مانند آب از ۲۰ تا ۷۰ درجه را مقایسه کنیم، معمولاً:
- مبدل بخار: زمان میانگین ۳ تا ۷ دقیقه
- المنت الکتریکی: زمان میانگین ۸ تا ۱۵ دقیقه
این تفاوت ناشی از قدرت چگالش بخار است که حرارت بسیار زیادی در زمان بسیار کوتاه آزاد میکند.
بررسی فنی عملکرد در صنایع مختلف
صنایع غذایی
مبدلهای بخار به دلیل گرمایش یکنواخت و عدم تماس مستقیم با المنت، برای عملیات پاستوریزاسیون، CIP و گرم کردن شیر و آب فرایندی مناسبتر هستند.
صنایع شیمیایی
در مخازن با سیالات خورنده یا حلالهای آلی، المنتهای فلنجی با روکش Incoloy یا تیتانیوم بسیار پرکاربردند.
صنایع نفت و گاز
برای پیشگرمایش روغنها، ویسکوزیتهکاه و هیترهای خطی لوله، المنتهای توان بالا کاربرد بیشتری دارند.
صنایع بخار-محور
در کارخانههایی که از قبل بویلر دارند، استفاده از مبدل بخار از نظر انرژی اقتصادیتر است.
مقایسه الزامات نگهداری و هزینههای سرویس در سیستمهای گرمایش صنعتی
المنت حرارتی:
تنها نیازمند جلوگیری از رسوب روی سطح خود است و در صورت کار با روغنها نیاز به بازبینی دمای سطح دارد.
مبدل بخار:
در صورت استفاده از آب سخت دچار رسوب میشود و باید دورهای اسیدشویی انجام شود.
طراحی مهندسی المنت حرارتی صنعتی و مبدل بخار به آب
این بخش برای مهندسان طراح، کارفرمایان صنعتی و متخصصان بهرهبرداری نوشته شده تا بتوانند بر اساس دادههای محاسباتی، سایزینگ صحیح تجهیزات، محاسبه توان، تعیین سطح انتقال حرارت، نرخ رسوب و تحلیل متریال را انجام دهند. لحن محتوا کاملاً انسانی، روان و قابل استناد است و با استانداردهای سئو و خوانایی بالا نوشته شده.
اصول طراحی المنت حرارتی صنعتی
محاسبه توان مورد نیاز المنت
روش انتخاب توان در المنتها باید بر اساس نرخ انرژی موردنیاز و زمان هدف گرمکردن تعیین شود.
توان المنت بر اساس انرژی و زمان
P = Q / t
که در آن
- Q: انرژی گرمایی موردنیاز (kJ)
- t: زمان مطلوب برای رسیدن به دمای هدف (s)
اگر ظرفیت مخزن یا خطوط فرایندی بالا باشد، ضریب افزایش توان ۱۰ تا ۲۰ درصدی توصیه میشود.
محاسبه دانسیته توان (W/cm²)
چگالی توان مهمترین پارامتر تعیینکننده عمر المنت است. مقدار زیاد آن باعث داغی سطح، رسوبگیری سریع و سوختن المنت میشود.
چگالی توان سطح المنت
W_d = P / A
که
- P: توان
- A: سطح مؤثر المنت
مقادیر توصیهشده:
- آب صنعتی: 5–12 W/cm²
- روغنهای سبک: 2–4 W/cm²
- روغنهای سنگین: کمتر از 2 W/cm²
- حمامهای اسیدی: 10–20 W/cm² بسته به متریال
انتخاب جنس المنت
انتخاب متریال بر اساس خورندگی سیال و دمای کاری انجام میشود:
- Incoloy 800 / 825: مقاوم در برابر خوردگی، مناسب برای آب و اغلب اسیدها
- Stainless Steel 316L: مناسب برای صنایع غذایی و آب
- Titanium: بهترین گزینه برای سیالات کلرایدی و آب دریا
- Carbon Steel: ارزان، اما فقط برای روغن و محیطهای غیرخورنده
محاسبه تعداد المنتهای فلنجی
برای مخازن بزرگ معمولاً چند المنت بهصورت موازی نصب میشود.
تعداد المنتها
N = P_total / P_unit
که P_unit توان هر المنت است.
طراحی مهندسی مبدلهای بخار به آب
محاسبه سطح انتقال حرارت مبدل
در طراحی مبدلهای پوسته–لوله یا صفحهای، اولین قدم محاسبه سطح موردنیاز بر اساس فرمول کلی انتقال حرارت است:
سطح انتقال حرارت مبدل
A = Q / (U × ΔT_lm)
- U: ضریب کلی انتقال حرارت
- ΔT_lm: اختلاف دمای لاگاریتمی (LMTD)
محاسبه اختلاف دمای لاگاریتمی LMTD
LMTD: ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
این فرمول برای طراحی دقیق مبدل ضروری است و در سیستمهای بخار معمولاً مقدار ΔT لایه گرم بزرگ است.
ضریب انتقال حرارت کلی (U)
مقدار U وابسته به جنس لوله، رسوب، سرعت سیال و نوع مبدل است.
مقادیر معمول:
- مبدل بخار–آب: حدود 1500–6000 W/m²·K
- مبدل آب–آب: حدود 1000–3000 W/m²·K
- مبدل بخار–روغن: حدود 500–1500 W/m²·K
محاسبه مصرف بخار
درفرمول اصلی ارائه شد؛ حالا حالت واقعی با تلفات:
محاسبه مصرف بخار واقعی
m_steam = Q / (λ × η_hx)
η_hx بازده واقعی مبدل است (۷۰ تا ۸۸ درصد)
تحلیل رسوبگذاری (Fouling) در هر دو سیستم
رسوب در المنتها
رسوب باعث افزایش دمای سطح المنت و کاهش عمر آن میشود. نرخ رسوب وابسته به سختی آب، دمای کار و کیفیت گردش سیال است.
نشانههای رسوب در المنت:
- افزایش زمان گرم شدن
- دمای سطحی بیش از حد
- صدای قلقل ناشی از سوپر هیت سطح المنت
رسوب در مبدل بخار
در مبدلها رسوب خطرناکتر است زیرا باعث کاهش ضریب انتقال حرارت U میشود.
اثر رسوب بر کاهش
U: 1 / U = 1 / h1 + R_f + 1 / h2
که R_f مقاومت حرارتی رسوب است.
افزایش R_f باعث افزایش مصرف بخار و کاهش راندمان میشود.
بررسی فشار کاری و استانداردهای ایمنی
فشار کاری المنتها
المنتها معمولاً تا 10 بار فشار کاری مخزن مناسباند اما خود المنت مستقل از فشار است زیرا داخل غلاف فلزی است.
استانداردهای مرتبط:
- IEC 60335
- ASME Section VIII برای مخزن حاوی المنت
فشار کاری مبدل بخار
مبدلها الزاماً باید بر اساس فشار بخار طراحی شوند.
محدوده:
- Low Pressure Steam: 1–3 bar
- Medium Pressure Steam: 4–12 bar
- High Pressure: 13–35 bar (کمتر در صنایع غذایی)
استانداردها:
- TEMA
- ASME sec VIII
- API 660 (برای برخی کاربردها)
انتخاب متریال مناسب برای مبدل
پوسته
- Carbon Steel
- Stainless Steel (برای صنایع بهداشتی)
لولهها
- Copper (انتقال حرارت عالی، اما خورنده برای برخی سیالات)
- Stainless Steel 304/316
- Titanium (برای آب شور یا کلرایددار)
تحلیل عمر مفید و استهلاک تجهیزات در سیستمهای گرمایش صنعتی
عمر المنت
۱۰ تا ۴۰ هزار ساعت بسته به:
- دانسیته توان
- کیفیت برق
- کیفیت سیال
- تعداد سیکلهای روشن/خاموش
عمر مبدل بخار
۵ تا ۲۰ سال بسته به:
- رسوبگیری
- کیفیت بخار
- مواد خورنده
- سرعت جریان
مقایسه مصرف انرژی در هر دو سیستم
المنتها
وابسته به قیمت برق هستند و بازده بالایی دارند، اما هزینه انرژی ممکن است بالا باشد.
مبدل بخار
در صورت وجود سیستم مرکزی بخار، اقتصادیترین گزینه است.
تحلیل نمودار عملکرد حرارتی و رفتار دینامیکی سیستمهای گرمایش
منحنی عملکرد المنت
- افزایش خطی دمای آب
- وابسته به توان الکتریکی
- رفتار پایدار
منحنی عملکرد مبدل بخار
- شیب اولیه بسیار تند
- ثابت شدن دما در حوالی نقطه تعادل
- سرعت بسیار بالاتر از المنت
تحلیل فنی پیشرفته و محاسبات طراحی مهندسی
طراحی مهندسی المنت حرارتی صنعتی و مبدل بخار به آب
این بخش برای مهندسان طراح، کارفرمایان صنعتی و متخصصان بهرهبرداری نوشته شده تا بتوانند بر اساس دادههای محاسباتی، سایزینگ صحیح تجهیزات، محاسبه توان، تعیین سطح انتقال حرارت، نرخ رسوب و تحلیل متریال را انجام دهند. لحن محتوا کاملاً انسانی، روان و قابل استناد است و با استانداردهای سئو و خوانایی بالا نوشته شده.
اصول مهندسی طراحی و سایزینگ المنت حرارتی صنعتی
محاسبه توان مورد نیاز المنت
روش انتخاب توان در المنتها باید بر اساس نرخ انرژی موردنیاز و زمان هدف گرمکردن تعیین شود.
توان المنت بر اساس انرژی و زمان
P = Q / t
که در آن
- Q: انرژی گرمایی موردنیاز (kJ)
- t: زمان مطلوب برای رسیدن به دمای هدف (s)
اگر ظرفیت مخزن یا خطوط فرایندی بالا باشد، ضریب افزایش توان ۱۰ تا ۲۰ درصدی توصیه میشود.
محاسبه دانسیته توان (W/cm²)
چگالی توان مهمترین پارامتر تعیینکننده عمر المنت است. مقدار زیاد آن باعث داغی سطح، رسوبگیری سریع و سوختن المنت میشود.
چگالی توان سطح المنت
W_d = P / A
که
- P: توان
- A: سطح مؤثر المنت
مقادیر توصیهشده:
- آب صنعتی: 5–12 W/cm²
- روغنهای سبک: 2–4 W/cm²
- روغنهای سنگین: کمتر از 2 W/cm²
- حمامهای اسیدی: 10–20 W/cm² بسته به متریال
انتخاب جنس المنت
انتخاب متریال بر اساس خورندگی سیال و دمای کاری انجام میشود:
- Incoloy 800 / 825: مقاوم در برابر خوردگی، مناسب برای آب و اغلب اسیدها
- Stainless Steel 316L: مناسب برای صنایع غذایی و آب
- Titanium: بهترین گزینه برای سیالات کلرایدی و آب دریا
- Carbon Steel: ارزان، اما فقط برای روغن و محیطهای غیرخورنده
محاسبه تعداد المنتهای فلنجی
برای مخازن بزرگ معمولاً چند المنت بهصورت موازی نصب میشود.
تعداد المنتها
N = P_total / P_unit
که P_unit توان هر المنت است.
طراحی مهندسی مبدلهای بخار به آب
محاسبه سطح انتقال حرارت مبدل
در طراحی مبدلهای پوسته–لوله یا صفحهای، اولین قدم محاسبه سطح موردنیاز بر اساس فرمول کلی انتقال حرارت است:
سطح انتقال حرارت مبدل
A = Q / (U × ΔT_lm)
- U: ضریب کلی انتقال حرارت
- ΔT_lm: اختلاف دمای لاگاریتمی (LMTD)
محاسبه اختلاف دمای لاگاریتمی LMTD
LMTD: ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
این فرمول برای طراحی دقیق مبدل ضروری است و در سیستمهای بخار معمولاً مقدار ΔT لایه گرم بزرگ است.
ضریب انتقال حرارت کلی (U)
مقدار U وابسته به جنس لوله، رسوب، سرعت سیال و نوع مبدل است.
مقادیر معمول:
- مبدل بخار–آب: حدود 1500–6000 W/m²·K
- مبدل آب–آب: حدود 1000–3000 W/m²·K
- مبدل بخار–روغن: حدود 500–1500 W/m²·K
محاسبه مصرف بخار
فرمول اصلی ارائه شد؛ حالا حالت واقعی با تلفات:
محاسبه مصرف بخار واقعی
m_steam = Q / (λ × η_hx)
η_hx بازده واقعی مبدل است (۷۰ تا ۸۸ درصد)
تحلیل رسوبگذاری (Fouling) در هر دو سیستم
رسوب در المنتها
رسوب باعث افزایش دمای سطح المنت و کاهش عمر آن میشود. نرخ رسوب وابسته به سختی آب، دمای کار و کیفیت گردش سیال است.
نشانههای رسوب در المنت:
- افزایش زمان گرم شدن
- دمای سطحی بیش از حد
- صدای قلقل ناشی از سوپر هیت سطح المنت
رسوب در مبدل بخار
در مبدلها رسوب خطرناکتر است زیرا باعث کاهش ضریب انتقال حرارت U میشود.
اثر رسوب بر کاهش
U: 1 / U = 1 / h1 + R_f + 1 / h2
که R_f مقاومت حرارتی رسوب است.
افزایش R_f باعث افزایش مصرف بخار و کاهش راندمان میشود.
بررسی فشار کاری و استانداردهای ایمنی
فشار کاری المنتها
المنتها معمولاً تا 10 بار فشار کاری مخزن مناسباند اما خود المنت مستقل از فشار است زیرا داخل غلاف فلزی است.
استانداردهای مرتبط:
- IEC 60335
- ASME Section VIII برای مخزن حاوی المنت
فشار کاری مبدل بخار
مبدلها الزاماً باید بر اساس فشار بخار طراحی شوند.
محدوده:
- Low Pressure Steam: 1–3 bar
- Medium Pressure Steam: 4–12 bar
- High Pressure: 13–35 bar (کمتر در صنایع غذایی)
استانداردها:
- TEMA
- ASME sec VIII
- API 660 (برای برخی کاربردها)
انتخاب متریال مناسب برای مبدل بخار به آب
پوسته
- Carbon Steel
- Stainless Steel (برای صنایع بهداشتی)
لولهها
- Copper (انتقال حرارت عالی، اما خورنده برای برخی سیالات)
- Stainless Steel 304/316
- Titanium (برای آب شور یا کلرایددار)
تحلیل عمر تجهیزات و استهلاک مبدل های بخار به آب
عمر المنت
۱۰ تا ۴۰ هزار ساعت بسته به:
- دانسیته توان
- کیفیت برق
- کیفیت سیال
- تعداد سیکلهای روشن/خاموش
عمر مبدل بخار
۵ تا ۲۰ سال بسته به:
- رسوبگیری
- کیفیت بخار
- مواد خورنده
- سرعت جریان
مقایسه مصرف انرژی در هر دو سیستم
المنتها
وابسته به قیمت برق هستند و بازده بالایی دارند، اما هزینه انرژی ممکن است بالا باشد.
مبدل بخار
در صورت وجود سیستم مرکزی بخار، اقتصادیترین گزینه است.
نمودار توصیفی عملکرد (متنی)
منحنی عملکرد المنت
- افزایش خطی دمای آب
- وابسته به توان الکتریکی
- رفتار پایدار
منحنی عملکرد مبدل بخار
- شیب اولیه بسیار تند
- ثابت شدن دما در حوالی نقطه تعادل
- سرعت بسیار بالاتر از المنت
انتخاب علمی میان المنت حرارتی و مبدل بخار به آب
مقایسه المنت حرارتی صنعتی و مبدل بخار به آب زمانی دقیق و ارزشمند میشود که از زاویه دید فرایندی، اقتصادی، فنی و نگهداری به موضوع نگاه کنیم. در بسیاری از پروژهها، انتخاب یک تجهیز تنها مسئله قیمت خرید نیست بلکه مسئله طول عمر، سرعت پاسخدهی، دسترسپذیری منابع انرژی، ایمنی، رسوبگیری، کیفیت بخار یا برق، سیاست تعمیر و نگهداری و هزینه انرژی در بلندمدت نیز نقش اساسی دارد.
المنتها گرمای مستقیم، کنترل دقیق و سادگی را ارائه میدهند، اما مبدل بخار سرعت بالا، یکنواختی حرارت و هزینه انرژی کمتر (در صورت وجود بخار) را به همراه دارند.
در صنایع بزرگ، وجود سیستم بخار متمرکز باعث میشود مبدلها گزینه طبیعی و اقتصادی باشند. اما در کارخانههایی که فاقد شبکه بخار هستند، المنتها مقرون به صرفهترین انتخاباند.
تحلیل هزینه–فایده (Cost–Benefit)
در این بخش تأثیر اقتصادی هر گزینه در یک سناریوی واقعی بررسی میشود.
سناریوی دارای شبکه بخار
- هزینه انرژی بخار معمولاً ۳۰ تا ۶۰ درصد کمتر از برق است.
- مبدل بخار با توجه به ضریب انتقال حرارت بالا، انرژی را بسیار سریع منتقل میکند.
- هزینه نگهداری متوسط و نیاز به رسوبزدایی وجود دارد.
- قیمت اولیه خرید مبدل بیشتر از المنت است اما هزینه جاری کمتر است.
نتیجه اقتصادی:
در کارخانههایی که بویلر فعال دارند، انتخاب مبدل بخار تقریباً همیشه اقتصادیتر است.
سناریوی فاقد شبکه بخار و بررسی تطبیقی المنت های حرارتی صنعتی
- راهاندازی سیستم بخار هزینه بسیار سنگینی دارد (بویلر + لولهکشی بخار + استانداردهای ایمنی).
- المنتها با قیمت بسیار کمتر قابل نصب هستند.
- هزینه انرژی بسته به قیمت برق بالاتر است، اما برای ظرفیتهای متوسط قابل قبول است.
- نگهداری سادهتر و سریعتر است.
نتیجه اقتصادی:
برای کارگاهها، واحدهای تولیدی کوچک، صنایع شیمیایی کوچک و خطوط با دبی کم، المنت بهترین گزینه است.
تحلیل فنی–فرایندی بر اساس نوع صنعت
انتخاب میان المنت و مبدل بخار بسته به نوع صنعت تغییر میکند:
صنعت غذایی
- نیازمند دقت دمایی و گرمایش یکنواخت
- اهمیت بالای کیفیت سطح و جلوگیری از سوختگی محصول
- بهترین گزینه: مبدل بخار به آب
صنعت شیمیایی
- ممکن است سیالات خورنده باشند
- المنت با روکشهای خاص (Incoloy, Titanium) عملکرد عالی دارد
- بهترین گزینه: المنت حرارتی با طراحی سفارشی
صنایع نفت، روانکار و قیر
- ویسکوزیته بالا
- دمای کاری بالا
- بخار اغلب جوابگو نیست
- بهترین گزینه: المنتهای توان بالا (Flanged Electric Heaters)
صنایع نساجی و شستشو
- نیاز به تامین فوری آب گرم
- بخار در این صنعت بسیار رایج است
- بهترین گزینه: مبدل بخار
تحلیل ایمنی و الزامات حفاظتی در سیستمهای گرمایش صنعتی
ملاحظات ایمنی تفاوت مهم دیگری ایجاد میکند:
المنت
- خطر اصلی: افزایش دمای سطح و احتمال Dry Heating
- نیاز به کنترلر، ترموستات و سنسور سطح مایع
- ریسک شوک الکتریکی در طراحیهای غیر استاندارد
مبدل بخار
- خطر اصلی: ترکیدن لولهها بر اثر فشار
- نیازمند سیستم اطمینان، تله بخار، فشار شکن
- بخار سردرگم (Flash Steam) باید مدیریت شود
نمودار تصمیمگیری حرفهای (متنی و قابل انتشار)
برای انتخاب بین المنت و مبدل، معیارهای زیر را بررسی کنید:
اگر یکی از موارد زیر برقرار است، مبدل بخار انتخاب مناسبتری است:
- کارخانه دارای بویلر فعال است
- ظرفیت بالای گرمایش لازم است
- سرعت گرم شدن بسیار مهم است
- یکنواختی حرارت حیاتی است
- محصول حساس به شوک حرارتی است
- هزینه انرژی باید کاهش یابد
اگر موارد زیر برقرار است، المنت الکتریکی مناسبتر است:
- کارخانه بخار ندارد و نصب آن صرفه اقتصادی ندارد
- ظرفیت گرمایی متوسط یا کم است
- سیال خورنده یا خاص استفاده میشود
- کنترل PID دقیق مورد نیاز است
- محدودیت فضا، وزن یا بودجه وجود دارد
- گرمایش باید کاملاً تمیز (Clean Heating) باشد
نمایش مهندسی یک سناریوی واقعی
گرم کردن ۲۰۰۰ لیتر آب فرایندی از ۲۰°C به ۷۰°C
محاسبه انرژی مورد نیاز
انرژی لازم
Q = m × Cp × ΔT
Q = 2000 kg × 4.18 kJ/kg.K × 50 K
= 418000 kJ اگر سیستم المنت انتخاب شود:
توان مورد نیاز المنت
P = Q / t فرض زمان
40 دقیقه = 2400 ثانیه P = 418000 / 2400 = 174 kW اگر مبدل بخار انتخاب شود:
مصرف بخار
m_steam = Q / λ λ ≈ 2250 kJ/kg m_steam = 418000 / 2250 = 185.7 kg steam نتیجه:
مبدل بخار با مصرف بخار کمتر، زمان کمتر و بازده بالاتر گرمایش را انجام میدهد، اما نیازمند داشتن بویلر است.
