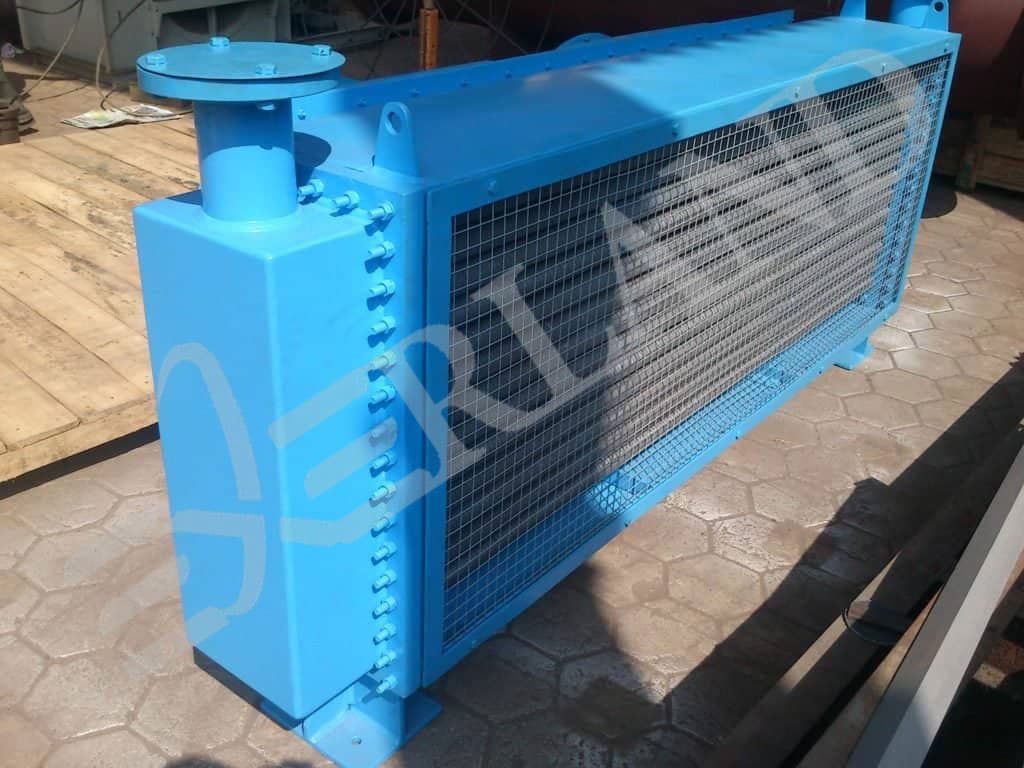

بررسی مبدل حرارتی هوا خنک و نقش آن در صنایع نفت و گاز
در صنایع نفت، گاز و پتروشیمی، انتخاب سیستمهای انتقال حرارت نهتنها یک تصمیم طراحی ساده نیست، بلکه یک تصمیم استراتژیک است که مستقیماً بر راندمان، ایمنی، هزینههای عملیاتی و پایداری فرآیند تأثیر میگذارد. در این میان، مبدل های حرارتی هوا خنک (Air Cooled Heat Exchangers یا به اختصار ACHE) بهعنوان یکی از کلیدیترین تجهیزات در واحدهای فرآیندی شناخته میشوند.
این نوع مبدلها با حذف نیاز به آب خنککننده، نقش حیاتی در مناطقی دارند که با محدودیت منابع آبی مواجه هستند؛ مانند پالایشگاههای مناطق خشک یا سکوهای offshore. اما اهمیت آنها فقط به اینجا ختم نمیشود—بلکه در بهینهسازی مصرف انرژی، کاهش خوردگی، و افزایش عمر تجهیزات نیز نقش مهمی ایفا میکنند.
مبدل حرارتی هوا خنک چیست؟
مبدل حرارتی هوا خنک تجهیزی است که در آن سیال فرآیندی (معمولاً سیال داغ) از داخل لولهها عبور کرده و با عبور جریان هوا (توسط فنها) از روی سطوح خارجی لولهها، گرمای خود را به محیط منتقل میکند.
ساختار این تجهیزات معمولاً به صورت مبدل حرارتی چند لولهای (Multi-Tube / Tube Bundle) طراحی میشود؛ به این معنا که تعداد زیادی لوله به صورت موازی در کنار هم قرار گرفته و با افزایش تعداد لولهها، سطح انتقال حرارت افزایش یافته و ظرفیت خنککاری دستگاه بالاتر میرود.
برخلاف مبدلهای آبی، در این سیستم:
- سیال خنککننده = هوا
- مکانیزم انتقال حرارت = جابجایی اجباری (Forced Convection)
- تجهیزات جانبی = فن، فین (پره)، ساختار نگهدارنده
چرا مبدل هوا خنک در صنایع نفت و گاز اهمیت دارد؟
در نگاه اول شاید تصور شود که این تجهیز صرفاً یک گزینه جایگزین برای برج خنککننده است، اما واقعیت پیچیدهتر است؛ زیرا مبدل حرارتی هواخنک بسته به شرایط پروژه میتواند در مدلهای مختلفی طراحی شود که یکی از رایجترین آنها مبدل حرارتی هواخنک افقی (Horizontal Air Cooled Heat Exchanger) است.
مزایای کلیدی:
- حذف کامل مصرف آب → کاهش هزینه عملیاتی
- کاهش ریسک خوردگی ناشی از آب
- مناسب برای مناطق remote و offshore
- نگهداری سادهتر نسبت به سیستمهای آبی
- کاهش مشکلات زیستمحیطی (عدم تخلیه پساب)
چالشهای مهندسی:
- راندمان کمتر نسبت به مبدلهای آبی
- وابستگی شدید به دمای محیط (Ambient Temperature)
- نیاز به فضای نصب بیشتر
- مصرف انرژی فنها
اصول انتقال حرارت در مبدل هوا خنک
در این نوع مبدل، انتقال حرارت از سیال داغ به هوا در سه مرحله انجام میشود:
- انتقال حرارت جابجایی از سیال به دیواره داخلی لوله
- هدایت حرارتی از دیواره لوله
- انتقال حرارت از سطح خارجی لوله به هوا
این مکانیزم، اساس عملکرد بسیاری از مبدلهای لولهای از جمله مبدل حرارتی هواخنک افقی است. در این میان، این ساختار از نظر اصول انتقال حرارت شباهتهایی با مبدل حرارتی دوار (Rotary Heat Exchanger) نیز دارد؛ با این تفاوت که در مبدل دوار، انتقال حرارت از طریق یک عنصر چرخان (روتور) و بهصورت متناوب بین دو جریان هوا انجام میشود، در حالی که در مبدل هواخنک، تبادل حرارت بهصورت پیوسته و از طریق سطح ثابت لولهها صورت میگیرد.
برای تحلیل دقیق، از رابطه کلی انتقال حرارت استفاده میشود.
بررسی ضریب کلی انتقال حرارت (U)
یکی از مهمترین پارامترها در عملکرد مبدل هوا خنک، ضریب U است که به عوامل مختلفی بستگی دارد:
- نوع سیال (ویسکوزیته، رسانایی حرارتی)
- سرعت هوا
- نوع فین (Fin efficiency)
- رسوبگذاری (Fouling)
نقش فینها (Fins) در افزایش راندمان
در مبدلهای هوا خنک، به دلیل ضریب انتقال حرارت پایین هوا، از فینها برای افزایش سطح استفاده میشود.در برخی کاربردها، از مبدل حرارتی هواخنک عمودی (Vertical Air Cooled Heat Exchanger) استفاده میشود که در آن آرایش لولهها و فنها به صورت عمودی طراحی شده است.
مزایای استفاده از فین:
- افزایش سطح انتقال حرارت تا چند برابر
- بهبود راندمان بدون افزایش حجم زیاد
- کاهش اندازه مبدل
اما باید توجه داشت که فینها:
- مستعد آلودگی هستند
- نیاز به تمیزکاری دورهای دارند
انواع مبدلهای هوا خنک در صنعت
| کاربرد | ویژگیها | نوع مبدل |
|---|---|---|
| رایج در پالایشگاهها | فن زیر مبدل | Forced Draft |
| راندمان بالاتر | فن بالای مبدل | Induced Draft |
| کاربرد محدود | بدون فن | Natural Draft |
نمودار مفهومی عملکرد مبدل هوا خنک
تصور کنید:
- محور X = طول مبدل
- محور Y = دما
در این نمودار:
- خط سیال داغ → نزولی
- خط هوا → صعودی
این رفتار نشاندهنده انتقال انرژی از سیال به هواست.
نقش مبدل هوا خنک در واحدهای نفت و گاز
در صنایع نفت و گاز، این مبدلها در بخشهای مختلفی استفاده میشوند:
1. خنککاری محصولات فرآیندی
مانند بنزین، گازوئیل، LPG
2. کندانسور در واحدهای تقطیر
تبدیل بخار به مایع
3. خنککاری کمپرسورها
کنترل دمای گاز فشرده
4. بازیافت حرارت
در برخی طراحیها برای بهینهسازی انرژی
در بسیاری از این کاربردها، هسته اصلی مبدل هواخنک از نوع مبدل حرارتی فین تیوب (Fin Tube Heat Exchanger) است. در این ساختار، فینها روی سطح خارجی لولهها نصب میشوند تا سطح انتقال حرارت افزایش یافته و عملکرد خنککاری در شرایطی که ضریب انتقال حرارت هوا پایین است، بهبود یابد. به همین دلیل، مبدلهای فین تیوب نقش اساسی در کارایی و راندمان مبدلهای هواخنک در صنایع نفت و گاز دارند.
چه زمانی مبدل هوا خنک انتخاب بهتری است؟
انتخاب این نوع مبدل زمانی منطقی است که:
- دسترسی به آب محدود باشد
- هزینه تصفیه آب بالا باشد
- شرایط محیطی خشک باشد
- نیاز به کاهش خوردگی وجود داشته باشد
در بسیاری از پروژهها، در صورت در دسترس بودن آب خنککننده، گزینه جایگزین مبدل حرارتی پوسته و لوله تکپاس (Shell & Tube Single-Pass Heat Exchanger) است. این نوع مبدل معمولاً راندمان حرارتی بالایی دارد و به دلیل استفاده از آب بهعنوان سیال خنککننده، میتواند دمای خروجی پایینتری نسبت به مبدلهای هواخنک ایجاد کند. با این حال، در مناطقی که محدودیت آب، هزینههای تصفیه یا نگرانیهای زیستمحیطی وجود دارد، مبدل هواخنک انتخاب مناسبتری نسبت به مبدل پوسته و لوله تکپاس محسوب میشود.
تعیین بار حرارتی دقیق بر اساس شرایط فرآیندی واقعی
اولین گام در طراحی واقعی، محاسبه بار حرارتی با در نظر گرفتن شرایط غیرایدهآل فرآیندی است. برخلاف محاسبات ساده، در صنعت باید تغییرات دبی، ترکیب سیال و اثرات دینامیکی نیز لحاظ شوند.
نام فرمول: بار حرارتی واقعی فرآیندی
Q = ṁ × (h_in - h_out)
در این رابطه:
- ṁ: دبی جرمی واقعی سیال
- h_in: آنتالپی ورودی
- h_out: آنتالپی خروجی
در سیالات نفتی، استفاده از آنتالپی به جای Cp دقت طراحی را به شکل قابل توجهی افزایش میدهد، زیرا ترکیب هیدروکربنی وابسته به دما و فشار است.
تحلیل اختلاف دمای مؤثر و محدودیتهای محیطی
در پروژههای واقعی نفت و گاز، بزرگترین ریسک طراحی نه خودِ فرمول اختلاف دما، بلکه نوسان فصلی دمای محیط است. در پالایشگاههای جنوب کشور، اختلاف دمای هوای طراحی تابستان و زمستان میتواند تا ۲۵ درجه سانتیگراد برسد. این یعنی مبدلی که در دیماه با راندمان کامل کار میکند، در تیرماه ممکن است تنها ۷۰ تا ۸۰ درصد ظرفیت اسمی را تأمین کند.
به همین دلیل، در استانداردهای صنعتی نظیر API 661، معمولاً یک حاشیه طراحی (Design Margin) بین ۱۰ تا ۲۰ درصد نسبت به بار حرارتی محاسبهشده برای گرمترین ماه سال در نظر گرفته میشود؛ نه برای میانگین سالانه. این نکته اغلب در محاسبات ساده نادیده گرفته میشود و یکی از دلایل اصلی شکایت کارفرمایان از افت ظرفیت واقعی مبدل در تابستان است.
مدلسازی ضریب کلی انتقال حرارت در شرایط صنعتی
در صنایع نفت و گاز، انتخاب مقدار Rf (ضریب رسوب) یک تصمیم مهندسی حساس است که مستقیماً به نوع سیال بستگی دارد. تجربه میدانی در واحدهای فرآیندی نشان داده که:
| نکته عملیاتی | بازه معمول Rf (m²K/W) | نوع سیال فرآیندی |
|---|---|---|
| رسوبگذاری کم، دوره تمیزکاری طولانیتر | 0.0001 – 0.0002 | گاز طبیعی شیرین |
| نیاز به پوشش ضدخوردگی روی فین | 0.0003 – 0.0005 | گاز ترش (H₂S بالا) |
| رسوب واکسی، نیاز به فاصله فین بیشتر | 0.0004 – 0.0008 | نفت خام سنگین |
| نسبتاً تمیز، ریسک کم | 0.0001 – 0.0003 | میعانات گازی (Condensate) |
انتخاب اشتباه Rf (مثلاً استفاده از مقدار گاز شیرین برای یک جریان گاز ترش) میتواند در عمل باعث شود مبدل ظرف ۲ تا ۳ سال به سطح افت راندمان بحرانی برسد، در حالی که طراحی صحیح این عمر را به ۸ تا ۱۰ سال میرساند.
ضریب کلی انتقال حرارت (U) در مبدل هوا خنک به شدت وابسته به مقاومتهای سری حرارتی است و در عمل مقدار ثابتی ندارد.
در صنایع نفت و گاز، مقدار Rf معمولاً محافظهکارانه انتخاب میشود زیرا سیالات دارای ناخالصی و ترکیبات سنگین هستند.
بیشتر بخوانید: تحلیل مهندسی انتخاب مبدل حرارتی صفحهای واشردار (Gasketed Plate Heat Exchanger) در تأسیسات
تحلیل عددی انتقال حرارت سمت هوا و محدودیت های رینولدز
بزرگترین چالش طراحی مبدل هوا خنک، کنترل و افزایش انتقال حرارت سمت هوا است که به دلیل خواص فیزیکی هوا، ذاتاً ضعیفتر از مایعات است.
فراتر از عدد رینولدز، آنچه در عمل عملکرد بستهٔ لولهها (Tube Bundle) را تعیین میکند، آرایش لولهها است. دو آرایش رایج در پروژههای نفت و گاز عبارتند از:
- آرایش همراستا (In-line): ساخت و تمیزکاری سادهتر، اما انتقال حرارت ضعیفتر به دلیل عبور مستقیم هوا بدون آشفتگی کافی
- آرایش زیگزاگ (Staggered): ایجاد آشفتگی بیشتر در جریان هوا و انتقال حرارت تا ۲۰ درصد بهتر، اما دشواری بیشتر در تمیزکاری فینها
در واحدهایی با گرد و غبار بالا (مانند بسیاری از سایتهای پالایشگاهی داخل کشور)، اغلب آرایش همراستا با وجود راندمان کمتر ترجیح داده میشود، چون هزینه تمیزکاری دورهای در بلندمدت کمتر از سود حاصل از راندمان بالاتر آرایش زیگزاگ است.
افزایش عدد رینولدز باعث افزایش ضریب انتقال حرارت میشود، اما در عین حال افت فشار و مصرف انرژی فن نیز افزایش پیدا میکند. این یک مسئله بهینهسازی چندهدفه در طراحی است.
طراحی مهندسی فینها و اثر آن بر راندمان واقعی
در مبدلهای هوا خنک، بیش از 70 درصد سطح انتقال حرارت توسط فینها تأمین میشود. بنابراین طراحی فین یک پارامتر حیاتی است.
انتخاب جنس فین در پروژههای نفت و گاز، بهویژه در مناطق ساحلی و offshore، بهاندازه طراحی هندسی آن اهمیت دارد:
- فین آلومینیومی: انتقال حرارت بالا و وزن کم، اما در محیطهای دارای گاز H₂S یا رطوبت نمکی (سکوهای دریایی) مستعد خوردگی گالوانیکی است
- فین گالوانیزه یا استیل ضدزنگ: مقاومت بالاتر در برابر خوردگی، اما هزینه اولیه ۳۰ تا ۵۰ درصد بیشتر و وزن بیشتر که بر سازه نگهدارنده اثر میگذارد
در پروژههای offshore، انتخاب فین نامناسب میتواند ظرف ۲ تا ۴ سال منجر به خوردگی شدید و از کار افتادن کامل بخشی از بسته حرارتی شود؛ به همین دلیل مشخصات فنی اکثر کارفرمایان بزرگ نفتی، جنس فین را صریحاً بر اساس محل نصب (خشکی/دریا) الزامی میکنند.
افزایش طول فین باعث افزایش سطح میشود اما راندمان حرارتی کاهش مییابد. بنابراین طراحی بهینه فین یک نقطه تعادل بین سطح و راندمان است.
این مفهوم تعادلی در سایر سیستمهای حرارتی نیز دیده میشود؛ برای مثال در مبدل حرارتی الکتریکی (Electric Heat Exchanger / Electric Heater-Based Heat Exchanger) نیز طراحی المنتهای حرارتی به گونهای انجام میشود که بین تراکم توان حرارتی، یکنواختی توزیع دما و راندمان انتقال حرارت به سیال تعادل برقرار شود. در این سیستمها، افزایش بیش از حد توان یا چگالی حرارتی المنتها میتواند باعث ایجاد نقاط داغ (Hot Spots) و کاهش عمر تجهیز شود، مشابه همان محدودیتهایی که در طراحی فینهای بلندتر مشاهده میگردد.
تحلیل افت فشار سمت هوا و اثر آن بر مصرف انرژی
افت فشار یکی از محدودیتهای کلیدی در طراحی مبدل هوا خنک است، زیرا مستقیماً بر توان مصرفی فن تأثیر میگذارد.
افزایش سرعت هوا اگرچه انتقال حرارت را بهبود میدهد، اما به صورت نمایی توان مصرفی فن را افزایش میدهد.
طراحی سیستم فن و تحلیل توان مصرفی
فن به عنوان قلب سیستم مبدل هوا خنک، تعیینکننده اصلی عملکرد کل تجهیز است.
در تأسیسات نفت و گاز، انتخاب فن تنها یک تصمیم مهندسی حرارتی نیست، بلکه با الزامات ایمنی و صوتی هم گره خورده است. طبق استاندارد API 661:
- سطح صدای فن در محدوده تأسیسات فرآیندی معمولاً نباید از ۸۵ دسیبل در فاصله یک متری تجاوز کند
- در مناطقی با طبقهبندی خطر انفجار (Hazardous Area Classification)، موتور فن باید گواهی ضدانفجار (Ex-proof) داشته باشد که هزینه آن را بهطور قابل توجهی افزایش میدهد
- فنهای با دور متغیر (VFD) در واحدهایی که بار فرآیندی نوسان فصلی دارد (مثل واحدهای پتروشیمی با تغییر نرخ تولید)، معمولاً ظرف ۲ تا ۳ سال هزینه اضافی خود را از محل صرفهجویی انرژی جبران میکنند
در طراحی صنعتی، انتخاب بین فنهای محوری و سانتریفیوژ بر اساس دبی، فشار و محدودیتهای صوتی انجام میشود.
تحلیل بهینهسازی چندمتغیره در طراحی ACHE
طراحی مبدل هوا خنک یک مسئله تکهدفه نیست، بلکه شامل چندین تابع هدف همزمان است:
- حداکثر راندمان حرارتی
- حداقل مصرف انرژی
- حداقل هزینه سرمایهگذاری
- حداقل افت فشار
در عمل، نقطه طراحی بهینه در ناحیهای قرار دارد که هیچ پارامتری به تنهایی بهینه نیست، بلکه تعادل بین همه پارامترها برقرار شده است.
این مسئله بهطور مشابه در مبدل حرارتی صفحهای واشردار (Gasketed Plate Heat Exchanger) نیز دیده میشود. در این نوع مبدل، افزایش تعداد صفحات باعث افزایش راندمان حرارتی میشود، اما همزمان افت فشار و هزینه سرمایهگذاری را نیز بالا میبرد. از طرف دیگر، کاهش تعداد صفحات ممکن است هزینه و افت فشار را کاهش دهد، اما راندمان حرارتی را محدود کند. بنابراین در طراحی این مبدل نیز، نقطه بهینه در یک ناحیه تعادلی بین راندمان، هزینه و افت فشار تعیین میشود، نه در یک مقدار مطلق و منفرد.
تحلیل شرایط محیطی و اثر آن بر طراحی صنعتی
شرایط محیطی در عملکرد مبدل هوا خنک نقش تعیینکننده دارد:
- دمای محیط بالا → کاهش ΔT مؤثر
- گرد و غبار → افزایش fouling
- ارتفاع زیاد → کاهش چگالی هوا
- رطوبت بالا → تغییر رفتار انتقال حرارت
در طراحی صنعتی، معمولاً شرایط worst-case به عنوان مبنای طراحی انتخاب میشود تا سیستم در شرایط بحرانی نیز پایدار باقی بماند.
تحلیل عملکرد واقعی مبدل حرارتی هوا خنک در شرایط بهرهبرداری صنعتی
در این مرحله، طراحی تئوریک به واقعیت صنعتی برخورد میکند. مبدل حرارتی هوا خنک در عمل تحت تأثیر مجموعهای از عوامل غیرایدهآل قرار میگیرد که شامل تغییرات دمای محیط، نوسان دبی فرآیندی، آلودگی فینها، فرسایش مکانیکی و تغییر راندمان فنها است.
در صنایع نفت و گاز، عملکرد واقعی ACHE معمولاً 10 تا 30 درصد با شرایط طراحی اختلاف دارد و همین اختلاف، اهمیت پایش و بهینهسازی را نشان میدهد.
این موضوع در مبدل حرارتی صفحهای بریز نیز قابل مشاهده است، با این تفاوت که به جای فن و جریان هوا، انتقال حرارت در یک ساختار فشرده از صفحات لحیمشده انجام میشود. در این نوع مبدل، عواملی مانند رسوبگذاری (Fouling)، تغییر دبی، و افت فشار داخلی میتوانند باعث شوند عملکرد واقعی با طراحی اولیه اختلاف داشته باشد. با این حال، به دلیل ضریب انتقال حرارت بالا و ساختار کامپکت، این مبدلها معمولاً در شرایط پایدارتر، به راندمان نزدیکتری به مقدار طراحی نسبت به مبدلهای هواخنک دست پیدا میکنند، هرچند حساسیت آنها به کیفیت سیال بیشتر است.
شاخصهای کلیدی عملکرد (KPI) در مبدل هوا خنک
در بهرهبرداری واقعی، پایش این شاخصها معمولاً از طریق تجهیزات ساده و موجود در سایت انجام میشود، نه سامانههای پیچیده:
- ترموکوپل یا RTD روی خطوط ورودی و خروجی سیال فرآیندی
- ترانسمیتر اختلاف فشار (DP Transmitter) روی مسیر هوا
- آمپرمتر روی موتور فن برای پایش غیرمستقیم افزایش بار ناشی از گرفتگی
بسیاری از واحدهای فرآیندی داخلی، بهجای سرمایهگذاری روی سیستم مانیتورینگ آنلاین گرانقیمت، با ثبت دستی همین سه پارامتر در بازههای هفتگی، بهخوبی میتوانند افت راندمان را پیش از رسیدن به نقطه بحرانی شناسایی کنند.
تحلیل کاهش راندمان در شرایط واقعی (Performance Degradation)
کاهش راندمان در مبدل هوا خنک معمولاً به مرور زمان رخ میدهد و دلایل اصلی آن شامل موارد زیر است:
- رسوبگذاری روی فینها (Fouling)
- کاهش راندمان فن به دلیل استهلاک
- تغییر شرایط محیطی نسبت به طراحی
- گرفتگی مسیر جریان هوا
- نشت داخلی در سیستم لولهها
این عوامل باعث کاهش ضریب کلی انتقال حرارت میشوند.
نام فرمول: کاهش ضریب انتقال حرارت
U_actual < U_design
این پدیده تنها محدود به مبدلهای هواخنک نیست؛ در مبدل حرارتی پوسته و لوله دوپاس (Shell & Tube Two-Pass Heat Exchanger) نیز کاهش راندمان در طول زمان مشاهده میشود. در این نوع مبدل، رسوبگذاری در داخل لولهها و پوسته، تغییر توزیع جریان در پاسها و افزایش افت فشار میتواند باعث کاهش ضریب انتقال حرارت شود. به همین دلیل در طراحی و بهرهبرداری مبدلهای دوپاس، در نظر گرفتن ضریب اطمینان برای Fouling و پایش دورهای عملکرد اهمیت بالایی دارد.
اثر Fouling بر عملکرد حرارتی
رسوبگذاری یکی از مهمترین عوامل افت عملکرد در ACHE است، بهخصوص در واحدهای نفت سنگین و گاز ترش.
در عمل، شناسایی Fouling در مبدل هواخنک نفت و گاز از طریق پایش دو پارامتر ساده و در دسترس انجام میشود: افزایش تدریجی دمای خروجی سیال فرآیندی نسبت به مقدار طراحی، و افزایش افت فشار سمت هوا که با اختلاف فشار قبل و بعد از بسته لولهها اندازهگیری میشود.
تجربه بهرهبرداری در واحدهای پالایشگاهی نشان میدهد که اگر دمای خروجی سیال بیش از ۵ درجه سانتیگراد از مقدار طراحی فاصله بگیرد، این نشانهای قابلاعتماد برای شروع برنامه تمیزکاری است — نیازی به تجهیزات پیچیده اندازهگیری رسوب نیست.
تحلیل افت فشار در شرایط بهرهبرداری
افت فشار واقعی معمولاً بیشتر از مقدار طراحی است، زیرا گرفتگی تدریجی مسیر جریان هوا رخ میدهد.
در مناطق کویری و پرگردوغبار ایران (مانند بسیاری از سایتهای پتروشیمی در جنوب و مرکز کشور)، دوره تمیزکاری فینها معمولاً باید کوتاهتر از توصیه استاندارد جهانی در نظر گرفته شود. در حالی که استانداردهای بینالمللی معمولاً بازه ۶ تا ۱۲ ماهه را پیشنهاد میدهند، تجربه عملیاتی در مناطق کویری داخلی نشان داده که بازه ۳ تا ۴ ماهه برای حفظ راندمان طراحی واقعبینانهتر است، بهخصوص در فصلهای طوفان گردوخاک.
افزایش افت فشار باعث:
- افزایش توان مصرفی فن
- کاهش دبی هوا
- کاهش ظرفیت خنککاری
بررسی عملکرد فن در شرایط واقعی
فنها در طول زمان دچار افت راندمان میشوند که دلایل آن شامل:
- فرسایش پرهها
- تغییر زاویه پره (Blade Deformation)
- آلودگی سطح پرهها
- عدم بالانس دینامیکی
نام فرمول: توان واقعی فن
P_actual = (Q_air × ΔP_actual) / η_actual
کاهش راندمان فن حتی به میزان 10 درصد میتواند اثر قابل توجهی بر کل سیستم داشته باشد.
بیشتر بخوانید:طراحی و ساخت مبدل های حرارتی با بهرهگیری از فناوری های نوین جهانی
بهینهسازی عملکرد مبدل حرارتی هوا خنک
بهینهسازی ACHE معمولاً در سه سطح انجام میشود:
1. بهینهسازی عملیاتی
- تنظیم سرعت فنها
- کنترل دبی هوا
- استفاده از VFD برای فنها
2. بهینهسازی حرارتی
- افزایش سطح مؤثر فینها
- کاهش fouling
- بهبود توزیع جریان هوا
3. بهینهسازی انرژی
- کاهش توان مصرفی فن
- استفاده از کنترل هوشمند دما
- خاموش/روشن کردن فنها بر اساس load
در مجموع، بهینهسازی در مبدل حرارتی هوا خنک یک فرآیند چندلایه است که هم عملکرد حرارتی و هم مصرف انرژی را همزمان بهبود میدهد. این رویکرد در سایر تجهیزات صنعتی نیز اهمیت دارد و در طراحی و بهرهبرداری از انواع مختلف مبدل های حرارتی بهعنوان یک اصل کلیدی مهندسی در نظر گرفته میشود.
تحلیل نقطه بهینه عملکرد (Operating Point)
در سیستم ACHE، نقطه عملکرد جایی است که:
- ظرفیت خنککاری
- مصرف انرژی
- افت فشار
- و راندمان فن
همگی در تعادل قرار دارند.
این نقطه معمولاً با تغییر شرایط محیطی جابجا میشود.
این مفهوم تنها محدود به ACHE نیست؛ در مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) نیز نقطه بهینه عملکرد نقش بسیار مهمی دارد. در این نوع مبدل، تغییراتی مانند دبی جریان، میزان رسوبگذاری (Fouling) و شرایط دمایی سیالها میتواند باعث جابجایی نقطه عملکرد شود. بنابراین طراحی بهینه مبدل پوسته و لوله باید به گونهای انجام شود که در بازه وسیعی از شرایط کاری، نزدیک به نقطه بهینه باقی بماند و از افت راندمان و افزایش مصرف انرژی جلوگیری شود.
نمودار عملکردی سیستم (تحلیل مفهومی)
در تحلیل صنعتی، سه رابطه کلیدی بررسی میشود:
- Q vs Ambient Temperature
- Fan Power vs Air Flow
- Efficiency vs Fouling Factor
این نمودارها نشان میدهند که سیستم در چه شرایطی بیشترین پایداری را دارد.
روشهای پایش وضعیت (Condition Monitoring)
برای جلوگیری از افت عملکرد، از روشهای پایش آنلاین استفاده میشود:
- اندازهگیری دمای ورودی و خروجی
- مانیتورینگ توان فن
- سنجش فشار هوا
- تحلیل ارتعاش فنها
- بررسی دمای سطح لولهها
در سیستمهای پیشرفته، دادهها به صورت real-time تحلیل میشوند.
در مبدل حرارتی اسپیرال نیز پایش وضعیت اهمیت ویژهای دارد، زیرا به دلیل ساختار کانالهای باریک و جریانهای پیچیده، کوچکترین گرفتگی (Fouling) یا تغییر در الگوی جریان میتواند به سرعت باعث افت راندمان شود. به همین دلیل، در این نوع مبدلها معمولاً از پایش اختلاف دما و افت فشار دو جریان بهعنوان شاخص اصلی سلامت عملکرد استفاده میشود و در سیستمهای پیشرفتهتر، دادهها بهصورت آنلاین برای تشخیص رسوبگذاری و کاهش ظرفیت حرارتی تحلیل میگردند.
استراتژیهای کاهش Fouling در صنعت
برای کاهش رسوبگذاری، روشهای زیر استفاده میشود:
- افزایش فاصله فینها در سیالات آلوده
- استفاده از پوششهای ضد رسوب
- شستوشوی دورهای (Air Blowing / Water Washing)
- کنترل کیفیت سیال ورودی
این موضوع در مبدل حرارتی دوار (Rotary Heat Exchanger) نیز اهمیت ویژهای دارد. در این نوع مبدل، به دلیل وجود روتور چرخان و مسیرهای عبور متناوب جریان هوا، تجمع ذرات و آلودگی میتواند بهمرور باعث کاهش راندمان انتقال حرارت شود. به همین دلیل، در طراحی و بهرهبرداری مبدلهای دوار، استفاده از فیلترهای هوا، تمیزکاری دورهای روتور و کنترل کیفیت جریان ورودی نقش مهمی در کاهش Fouling و حفظ عملکرد پایدار سیستم دارد.
تحلیل اقتصادی عملکرد (Life Cycle Cost)
در تحلیل اقتصادی، تنها هزینه اولیه مهم نیست بلکه هزینه کل چرخه عمر بررسی میشود:
- هزینه سرمایهگذاری (CAPEX)
- هزینه انرژی (OPEX)
- هزینه تعمیر و نگهداری
تحلیل اقتصادی واقعی در پروژههای نفت و گاز نشان میدهد که موقعیت جغرافیایی پروژه، وزن هزینهها را بهکلی تغییر میدهد:
- در پروژههای onshore با دسترسی آسان به تعمیرکار و قطعات یدکی، هزینه نگهداری معمولاً کمتر از ۱۵ درصد از کل هزینه چرخه عمر است
- در سکوهای offshore، همان تعمیر و نگهداری به دلیل هزینه اعزام تیم فنی و توقف تولید، میتواند تا ۴۰ درصد از کل هزینه چرخه عمر را تشکیل دهد
به همین دلیل، در پروژههای دریایی، معمولاً توصیه میشود از ابتدا مبدلی با ضریب اطمینان بالاتر (سطح انتقال حرارت اضافهتر و فین مقاومتر) انتخاب شود، حتی با هزینه اولیه بیشتر — چون هزینه واقعی «تعمیر بعدی» در دریا بهمراتب گرانتر از افزایش اولیه CAPEX است.
در بسیاری از موارد، طراحی بهینه از نظر انرژی، در بلندمدت بسیار اقتصادیتر از طراحی ارزان اولیه است.
این موضوع بهخصوص در مبدل حرارتی لولهای (Shell & Tube Heat Exchanger) بسیار مهم است؛ زیرا در این نوع مبدل، انتخاب درست آرایش لولهها، تعداد پاسها و سطح انتقال حرارت میتواند بهطور مستقیم روی مصرف انرژی پمپها و راندمان کلی سیستم اثر بگذارد. بنابراین یک طراحی بهینه در مبدل لولهای ممکن است هزینه اولیه بیشتری داشته باشد، اما در چرخه عمر تجهیز، صرفهجویی قابل توجهی در هزینههای بهرهبرداری ایجاد کند.
