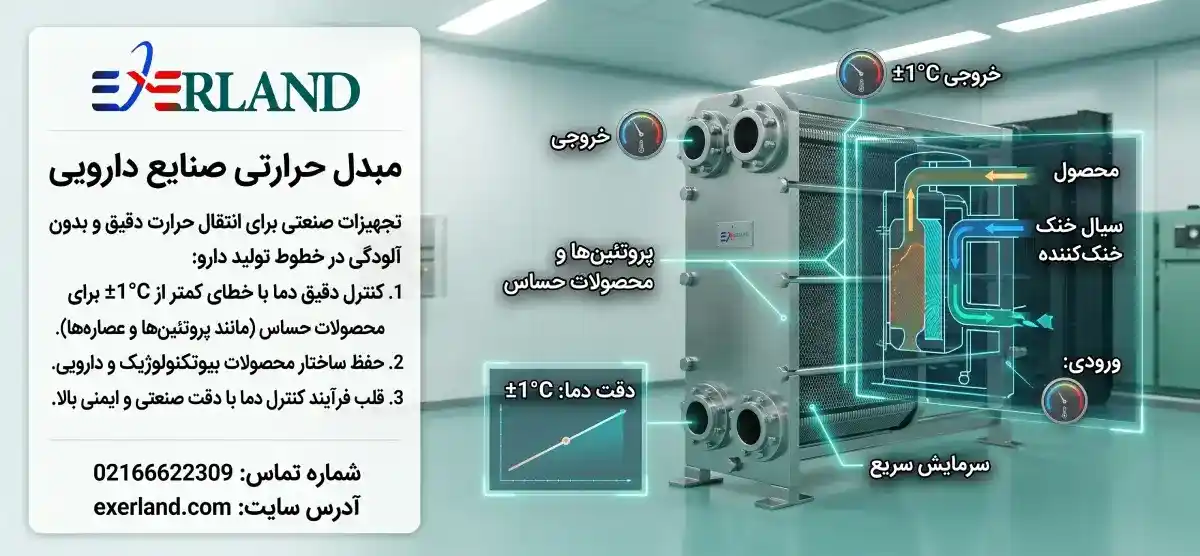

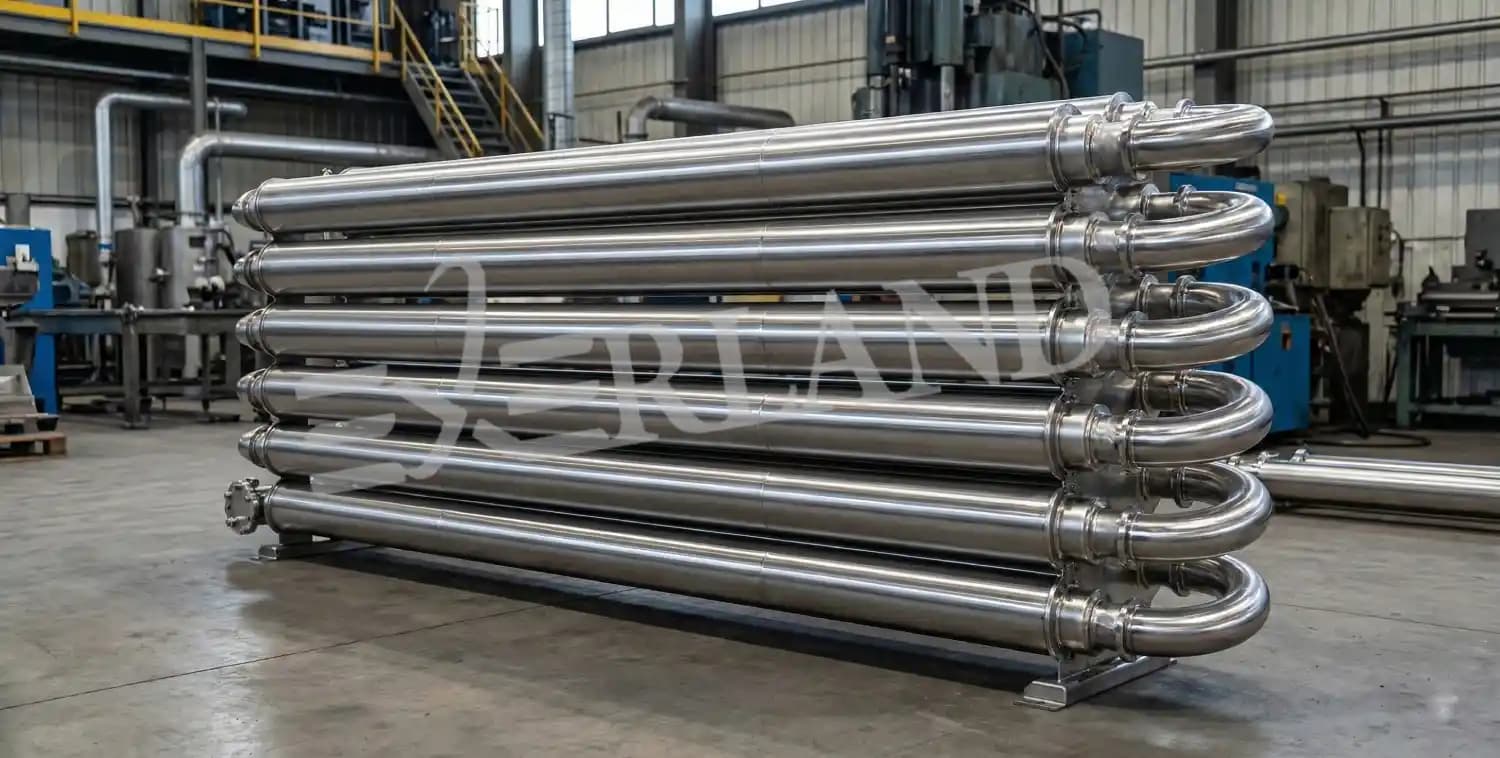

تعریف مبدل حرارتی صنایع دارویی؛ چرا این تجهیز در تولید دارو اهمیت حیاتی دارد؟
در صنایع داروسازی، کنترل دقیق دما یکی از مهمترین عوامل در حفظ کیفیت، اثربخشی و پایداری محصولات دارویی است. بسیاری از فرآوردههای دارویی مانند واکسنها، محلولهای تزریقی، داروهای بیولوژیک، فرآوردههای پروتئینی، محصولات نوترکیب و عصارههای گیاهی نسبت به تغییرات دمایی بسیار حساس هستند و حتی اختلاف دمایی در حد یک درجه سانتیگراد میتواند ساختار مولکولی آنها را تغییر داده و کیفیت محصول نهایی را کاهش دهد. به همین دلیل، استفاده از مبدل حرارتی صنایع دارویی به یکی از الزامات اصلی خطوط تولید مدرن تبدیل شده است.
مبدل حرارتی صنایع دارویی (Pharmaceutical Heat Exchanger) تجهیزی تخصصی است که وظیفه انتقال حرارت میان دو سیال را بدون تماس مستقیم آنها بر عهده دارد. طراحی این تجهیزات بهگونهای انجام میشود که علاوه بر دستیابی به راندمان حرارتی بالا، از هرگونه آلودگی متقاطع (Cross Contamination) جلوگیری شود. این ویژگی باعث میشود که فرآیندهای حساس داروسازی مطابق با الزامات بهداشتی و استانداردهای بینالمللی انجام شوند.
در خطوط تولید دارو، این مبدلها نقش مهمی در گرم کردن، خنک کردن، استریلیزاسیون، پاستوریزاسیون و بازیابی انرژی دارند. انتخاب صحیح نوع مبدل حرارتی میتواند علاوه بر افزایش کیفیت محصول، مصرف انرژی را کاهش داده، هزینههای نگهداری را کنترل کند و راندمان کلی خط تولید را بهبود بخشد.
از نظر مهندسی، مبدل حرارتی صنایع دارویی تنها یک تجهیز انتقال حرارت نیست، بلکه بخشی از سیستم کنترل کیفیت محصول محسوب میشود. طراحی بهداشتی (Hygienic Design)، قابلیت شستوشوی در محل (CIP)، امکان استریل در محل (SIP)، استفاده از متریال مقاوم در برابر خوردگی و سطوح داخلی کاملاً صیقلی، از مهمترین ویژگیهایی هستند که این تجهیزات را از مبدلهای صنعتی معمولی متمایز میکنند.
به همین دلیل، در کارخانههای تولید دارو، واکسن، سرم، محصولات بیوتکنولوژی، مکملهای دارویی و فرآوردههای گیاهی، استفاده از مبدلهای حرارتی بهداشتی نهتنها یک انتخاب، بلکه یک الزام فنی و قانونی محسوب میشود.
مثال صنعتی
فرض کنید در یک کارخانه تولید داروهای بیوتکنولوژیک، محلول پروتئینی پس از پایان واکنش شیمیایی باید در مدتزمان بسیار کوتاهی از ۶۵ درجه سانتیگراد به حدود ۲۰ درجه سانتیگراد برسد. اگر این کاهش دما با سرعت کافی انجام نشود، ساختار پروتئین تخریب شده و محصول ارزش دارویی خود را از دست میدهد. در چنین شرایطی، استفاده از یک مبدل حرارتی صفحهای استیل 316L با قابلیت کنترل دقیق دما، بهترین راهکار برای حفظ کیفیت محصول خواهد بود.
جدول مشخصات کلی مبدل حرارتی صنایع دارویی
| توضیحات | ویژگی |
|---|---|
| کنترل دقیق دما در فرآیندهای حساس دارویی | هدف اصلی |
| حفظ کیفیت محصول با دقت دمایی تا ±1°C | اهمیت |
| GMP، FDA، ASME BPE، ISO 13485، EHEDG | استانداردهای رایج |
| استیل ضدزنگ 316L، تیتانیوم، آلیاژهای مقاوم در برابر خوردگی | متریال متداول |
| تولید دارو، واکسن، سرم، محلولهای تزریقی، فرآوردههای پروتئینی، عصارههای گیاهی و محصولات بیوتکنولوژی | کاربردها |

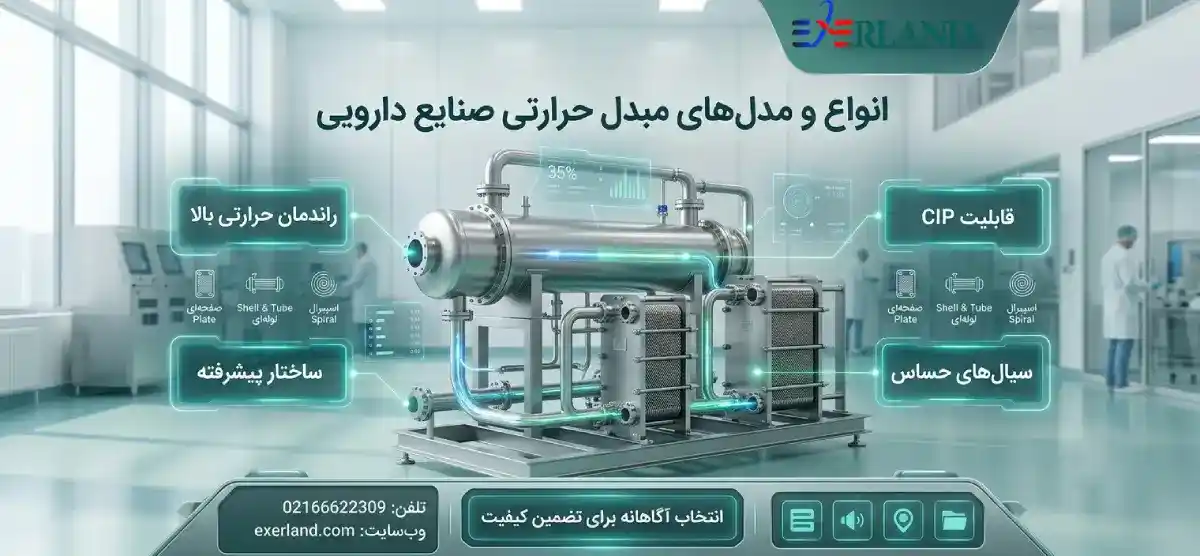

انواع مبدل حرارتی صنایع دارویی؛ کدام مدل برای خطوط تولید دارو مناسبتر است؟
یکی از مهمترین تصمیماتی که در طراحی خطوط تولید دارو و محصولات بیوتکنولوژی گرفته میشود، انتخاب نوع مناسب مبدل حرارتی است. برخلاف بسیاری از تجهیزات صنعتی، در صنایع دارویی تنها راندمان انتقال حرارت ملاک انتخاب نیست؛ بلکه عواملی مانند قابلیت استریل شدن، امکان شستوشوی خودکار (CIP)، سازگاری با استانداردهای GMP، جلوگیری از آلودگی متقاطع، افت فشار، نوع سیال و حساسیت محصول نیز باید بهصورت همزمان بررسی شوند.
به همین دلیل، تولیدکنندگان مبدلهای حرارتی بهداشتی، مدلهای مختلفی را توسعه دادهاند که هرکدام برای فرآیند خاصی مناسب هستند. انتخاب صحیح این تجهیزات علاوه بر افزایش کیفیت محصول، هزینههای نگهداری را کاهش داده و پایداری فرآیند تولید را نیز تضمین میکند.
مبدل حرارتی صفحهای (Plate Heat Exchanger)
مبدل حرارتی صفحهای رایجترین گزینه در صنایع دارویی است. این نوع مبدل از مجموعهای از صفحات استیل ضدزنگ تشکیل شده که بین آنها سیال گرم و سرد بهصورت متناوب جریان پیدا میکند. طراحی موجدار صفحات باعث ایجاد جریان آشفته شده و راندمان انتقال حرارت را به شکل چشمگیری افزایش میدهد.
یکی از مهمترین مزیتهای این مدل، امکان شستوشوی کامل با سیستم CIP (Cleaning In Place) و در بسیاری از مدلها SIP (Sterilization In Place) است. به همین دلیل در خطوط تولید سرم، واکسن، داروهای تزریقی، محلولهای پروتئینی و فرآوردههای بیوتکنولوژی، بیشترین کاربرد را دارد.
مزایای مبدل صفحهای در صنایع دارویی
- انتقال حرارت بسیار سریع
- حفظ یکنواختی دمای محصول
- طراحی کاملاً بهداشتی
- قابلیت شستوشوی اتوماتیک
- کاهش احتمال آلودگی میکروبی
- اشغال فضای کم نسبت به سایر مبدلها
- امکان افزایش ظرفیت با افزودن صفحات
مثال کاربردی: در یک کارخانه تولید آنتیبادیهای مونوکلونال، محلول پروتئینی پس از مرحله تخمیر باید در کوتاهترین زمان ممکن خنک شود. استفاده از مبدل صفحهای استیل 316L باعث میشود دمای محصول بدون ایجاد شوک حرارتی کاهش یافته و ساختار پروتئین حفظ شود.
مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
در فرآیندهایی که حجم سیال بسیار زیاد است یا فشار کاری بالا وجود دارد، مبدل پوسته و لوله همچنان یکی از گزینههای قابل اعتماد محسوب میشود. در این طراحی، یک سیال داخل لولهها و سیال دیگر در فضای بین لولهها و پوسته جریان دارد.
اگرچه راندمان انتقال حرارت این مدل نسبت به مبدلهای صفحهای کمتر است، اما مقاومت مکانیکی بالاتر آن باعث شده در واحدهای تولید مواد اولیه دارویی، سیستمهای بخار و خطوط جانبی کارخانههای داروسازی استفاده شود.
مثال کاربردی: در واحد تولید آب داغ صنعتی یک کارخانه داروسازی، مبدل پوسته و لوله وظیفه انتقال حرارت بین بخار و آب فرآیندی را بر عهده دارد و به دلیل فشار بالای بخار، انتخاب مناسبتری نسبت به مبدل صفحهای است.
مبدل حرارتی صفحهای جوشی (Welded Plate Heat Exchanger)
در برخی فرآیندهای دارویی، استفاده از گسکت به دلیل دمای بالا یا ماهیت خورنده سیال امکانپذیر نیست. در این شرایط، مبدل های حرارتی صفحه ای جوشی گزینهای ایدهآل هستند. صفحات این تجهیزات بهصورت دائمی به یکدیگر جوش داده شدهاند و احتمال نشتی به حداقل میرسد.
این مدل معمولاً در خطوط تولید مواد مؤثره دارویی (API)، حلالهای شیمیایی و برخی فرآیندهای حساس که فشار و دمای بالایی دارند مورد استفاده قرار میگیرد.
مبدل حرارتی اسپیرال (Spiral Heat Exchanger)
در تولید برخی محصولات دارویی و گیاهی، سیالات دارای ویسکوزیته بالا یا ذرات معلق هستند. استفاده از مبدلهای معمولی در این شرایط میتواند باعث گرفتگی کانالها و افت شدید راندمان شود.
مبدل حرارتی اسپیرال با طراحی مارپیچی خود، مسیر جریان را بهگونهای ایجاد میکند که احتمال رسوبگذاری و انسداد کاهش یابد. به همین دلیل در صنایع تولید عصارههای گیاهی، شربتهای دارویی، سوسپانسیونها و محصولات نیمهجامد کاربرد گستردهای دارد.
جدول مقایسه انواع مبدل حرارتی صنایع دارویی
| محدودیت | مزیت اصلی | مناسب برای | فشار کاری | قابلیت CIP | راندمان انتقال حرارت | نوع مبدل |
|---|---|---|---|---|---|---|
| حساسیت بیشتر به رسوب | انتقال حرارت سریع و طراحی بهداشتی | محلولهای پروتئینی، واکسن، سرم | متوسط | ✅ دارد | بسیار بالا | صفحهای |
| فضای نصب بیشتر | مقاومت مکانیکی بالا | جریانهای حجیم و بخار | بالا | محدود | متوسط | پوسته و لوله |
| امکان باز کردن صفحات وجود ندارد | تحمل دما و فشار بالا | مواد شیمیایی و API | بالا | محدود | بسیار بالا | صفحهای جوشی |
| مناسب نبودن برای دبیهای بسیار زیاد | کاهش گرفتگی و رسوب | عصارههای گیاهی و سیالات ویسکوز | متوسط | ✅ دارد | بالا | اسپیرال |
بیشتر بخوانید: بهینه سازی مبدل حرارتی صفحه ای در فرآیندهای گرمایش و سرمایش محلول های شیمیایی صنعت نساجی
چگونه بهترین مبدل حرارتی صنایع دارویی را انتخاب کنیم؟
انتخاب بهترین مبدل حرارتی برای صنایع دارویی تنها بر اساس قیمت یا ظرفیت انجام نمیشود. یک انتخاب مهندسی باید بر پایه تحلیل کامل شرایط فرآیند باشد. برای مثال، اگر محصول نهایی یک واکسن حساس یا محلول پروتئینی باشد، کوچکترین نوسان دمایی میتواند کیفیت محصول را تحت تأثیر قرار دهد؛ بنابراین دقت کنترل دما و طراحی بهداشتی اهمیت بیشتری نسبت به هزینه اولیه خواهند داشت.
در مقابل، اگر هدف انتقال حرارت در یک مدار جانبی مانند سیستم آب گرم یا بخار باشد، ممکن است مبدل پوسته و لوله از نظر اقتصادی انتخاب مناسبتری باشد. همچنین برای فرآوردههای گیاهی یا محلولهایی که دارای ذرات معلق هستند، مبدل اسپیرال میتواند عملکرد بهتری نسبت به مدلهای صفحهای معمولی ارائه دهد.
به همین دلیل، مهندسان فرآیند معمولاً پیش از انتخاب تجهیز، پارامترهایی مانند نوع سیال، دبی، ویسکوزیته، فشار کاری، دمای ورودی و خروجی، قابلیت CIP و SIP، الزامات استانداردهای GMP و FDA و هزینه چرخه عمر تجهیز (Life Cycle Cost) را بهصورت دقیق بررسی میکنند. این رویکرد باعث میشود مبدل حرارتی انتخابشده، علاوه بر تأمین نیازهای فنی، در بلندمدت نیز از نظر اقتصادی بهصرفه باشد.

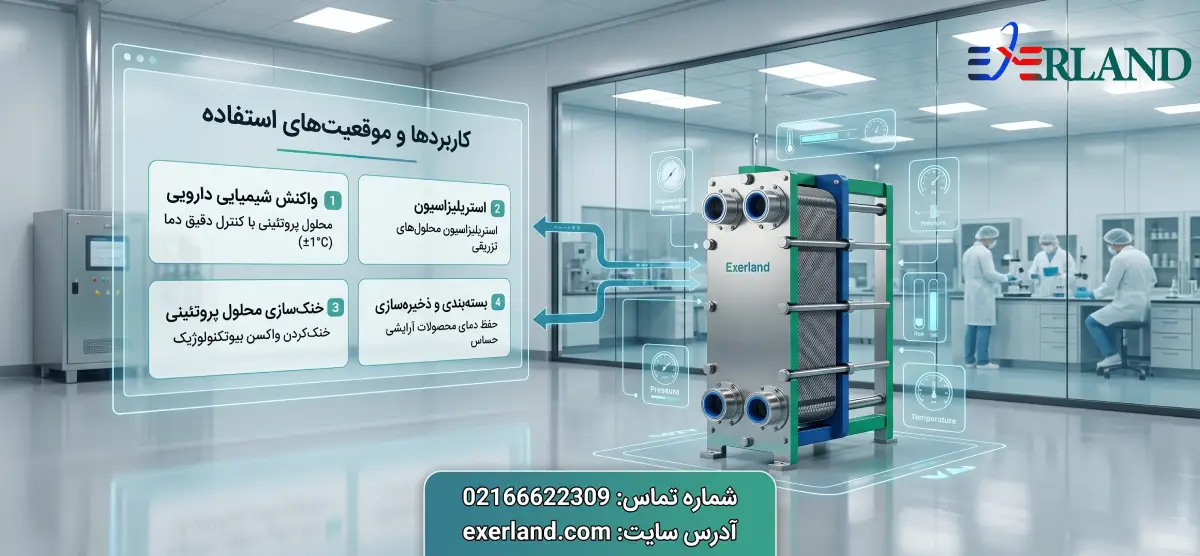

کاربردهای مبدل حرارتی صنایع دارویی؛ از تولید واکسن تا فرآوردههای بیوتکنولوژی
امروزه تقریباً هیچ خط تولید دارویی پیشرفتهای را نمیتوان بدون استفاده از مبدل حرارتی تصور کرد. کنترل دقیق دما در صنایع داروسازی تنها برای افزایش راندمان فرآیند نیست، بلکه بهطور مستقیم با کیفیت، پایداری و ایمنی محصول نهایی ارتباط دارد. بسیاری از مواد مؤثره دارویی در برابر گرما یا سرمای بیش از حد حساس هستند و کوچکترین تغییر دمایی میتواند موجب تخریب ساختار شیمیایی یا بیولوژیکی آنها شود.در بعضی کاربردها نیز مبدل های حرارتی لوله ای بهعنوان گزینهای مطمئن در شرایط سخت عملیاتی مورد استفاده قرار میگیرند.
به همین دلیل، مبدل حرارتی صنایع دارویی در تمامی مراحل تولید، از آمادهسازی مواد اولیه تا بستهبندی محصول نهایی، نقش کلیدی ایفا میکند. این تجهیزات علاوه بر کنترل دما، به کاهش مصرف انرژی، افزایش راندمان تولید، جلوگیری از آلودگی متقاطع و رعایت الزامات استانداردهای GMP و FDA کمک میکنند.
در ادامه با مهمترین کاربردهای مبدل حرارتی در صنایع داروسازی آشنا میشویم.
کنترل دمای واکنشهای شیمیایی دارویی
بخش زیادی از داروها از طریق واکنشهای شیمیایی کنترلشده تولید میشوند. این واکنشها معمولاً در محدوده دمایی مشخصی انجام میشوند و خروج از این محدوده میتواند موجب کاهش بازده واکنش یا تشکیل محصولات جانبی ناخواسته شود.
مبدل حرارتی در این مرحله وظیفه دارد دمای راکتور را بهصورت کاملاً پایدار کنترل کند تا واکنش در بهترین شرایط ممکن انجام شود.
در بسیاری از خطوط تولید، سیستم کنترل دما به PLC یا SCADA متصل است و با استفاده از سنسورهای دقیق، عملکرد مبدل حرارتی را بهصورت لحظهای کنترل میکند.
مثال صنعتی: در تولید آنتیبیوتیکها، دمای راکتور باید در محدوده مشخصی ثابت باقی بماند. مبدل حرارتی صفحهای با گردش آب سرد یا آب گرم، این دما را بهصورت خودکار تنظیم میکند.
خنک سازی محلول های پروتئینی و محصولات بیوتکنولوژی
محصولات بیولوژیکی از حساسترین فرآوردههای دارویی هستند. پروتئینها، آنزیمها، واکسنها و آنتیبادیهای مونوکلونال نسبت به تغییرات دما بسیار آسیبپذیر هستند و حتی افزایش چند درجهای دما میتواند باعث دناتوره شدن آنها شود.
به همین دلیل، پس از پایان فرآیند تولید، این محصولات باید در کوتاهترین زمان ممکن و با کنترل کامل دما خنک شوند.
مبدلهای صفحهای به دلیل ضریب انتقال حرارت بالا و کنترل دقیق دما، بهترین گزینه برای این کاربرد محسوب میشوند.در برخی واحدها، بسته به شرایط فرآیندی و محدودیت منابع آب، از مبدل های حرارتی هواخنک نیز برای خنکسازی غیرمستقیم و تکمیل فرآیند کنترل دما استفاده میشود.
استریلیزاسیون محلولهای دارویی
یکی دیگر از کاربردهای مهم مبدل حرارتی صنایع دارویی، استریل کردن محلولهای تزریقی، سرمها و محصولات مایع است.
در این فرآیند، محصول برای مدت مشخصی تا دمای تعیینشده گرم شده و سپس بهسرعت خنک میشود. این عملیات باعث از بین رفتن میکروارگانیسمهای بیماریزا بدون آسیب رساندن به ترکیبات دارویی میشود.
اگر دمای استریلیزاسیون کمتر از مقدار استاندارد باشد، احتمال باقی ماندن آلودگی میکروبی وجود خواهد داشت و اگر بیش از حد افزایش یابد، ممکن است مواد مؤثره دارو تخریب شوند.
به همین دلیل، انتخاب یک مبدل حرارتی با دقت بالا در این فرآیند اهمیت بسیار زیادی دارد.
کنترل دمای آب تزریقی (WFI)
آب تزریقی یا Water For Injection (WFI) یکی از حیاتیترین سیالات در صنایع داروسازی است و در تولید بسیاری از داروهای تزریقی، سرمها و واکسنها مورد استفاده قرار میگیرد.
دمای این آب باید در محدوده مشخصی حفظ شود تا از رشد میکروارگانیسمها جلوگیری شود و کیفیت آن مطابق استانداردهای بینالمللی باقی بماند.
در سیستمهای تولید WFI معمولاً از مبدلهای حرارتی استیل 316L با سطح داخلی کاملاً صیقلی استفاده میشود تا هیچ نقطهای برای تجمع آلودگی وجود نداشته باشد.
برای خرید مبدل حرارتی U-Tube، انتخاب تولیدکنندهای متخصص اهمیت زیادی دارد. اکسرلند این مبدلها را متناسب با شرایط عملیاتی هر پروژه طراحی و تولید میکند تا عملکرد پایدار و انتقال حرارت بهینه در صنایع مختلف تضمین شود.
تولید عصارههای گیاهی و داروهای گیاهی
در صنایع تولید داروهای گیاهی، کنترل دما اهمیت ویژهای دارد؛ زیرا بسیاری از ترکیبات مؤثر گیاهان دارویی در دماهای بالا تجزیه میشوند.
در فرآیند استخراج عصاره، مبدل حرارتی وظیفه دارد دمای سیال را در محدوده مناسب نگه دارد تا بیشترین میزان مواد مؤثر استخراج شود.
در بسیاری از این خطوط، به دلیل وجود ذرات معلق، از مبدلهای اسپیرال یا مبدلهای صفحهای با کانال عریض استفاده میشود تا احتمال گرفتگی کاهش یابد.
کاربرد مبدل حرارتی در تولید محصولات آرایشی و بهداشتی
اگرچه محصولات آرایشی مستقیماً دارو محسوب نمیشوند، اما بسیاری از خطوط تولید آنها از نظر طراحی و استانداردها شباهت زیادی به صنایع داروسازی دارند.
در تولید کرمها، لوسیونها، ژلها و سرمهای پوستی، کنترل دمای مخازن اختلاط اهمیت زیادی دارد. افزایش بیش از حد دما میتواند باعث تخریب مواد مؤثر، اسانسها یا ویتامینهای موجود در محصول شود.
مبدل حرارتی با حفظ دمای فرآیند، کیفیت و پایداری این محصولات را تضمین میکند.
جدول کاربردهای مبدل حرارتی صنایع دارویی
| مثال کاربردی | نقش مبدل حرارتی | فرآیند |
|---|---|---|
| تولید آنتیبیوتیک و داروهای شیمیایی | کنترل دقیق دمای راکتور | واکنش شیمیایی دارویی |
| واکسنهای mRNA و بیوتکنولوژی | خنکسازی سریع بدون آسیب به ساختار بیولوژیکی | تولید واکسن |
| تولید آنتیبادیهای مونوکلونال | جلوگیری از دناتوره شدن پروتئین | محلولهای پروتئینی |
| سرمها و محلولهای تزریقی | از بین بردن آلودگیهای میکروبی | استریلیزاسیون |
| سیستمهای تولید آب تزریقی | حفظ دمای استاندارد و جلوگیری از آلودگی | تولید آب WFI |
| تولید داروهای گیاهی | کنترل دمای استخراج مواد مؤثر | عصارههای گیاهی |
| کرم، ژل و لوسیون | حفظ کیفیت ترکیبات حساس به حرارت | محصولات آرایشی |
چرا کاربرد مبدل حرارتی در صنایع دارویی روزبهروز گستردهتر میشود؟
با پیشرفت فناوریهای داروسازی و افزایش تولید داروهای بیولوژیک، نیاز به کنترل دقیق دما بیش از هر زمان دیگری احساس میشود. امروزه تولیدکنندگان دارو به دنبال تجهیزاتی هستند که علاوه بر راندمان حرارتی بالا، الزامات سختگیرانه بهداشتی را نیز برآورده کنند.
مبدلهای حرارتی بهداشتی با طراحی بدون فضای مرده (Dead Zone Free Design)، قابلیت شستوشوی خودکار (CIP)، امکان استریل در محل (SIP)، سطوح داخلی با زبری بسیار پایین و استفاده از استیل ضدزنگ 316L، توانستهاند این نیازها را بهخوبی پاسخ دهند. همین ویژگیها باعث شده است که این تجهیزات نهتنها در کارخانههای داروسازی، بلکه در صنایع بیوتکنولوژی، تولید مکملهای غذایی، محصولات آرایشی و حتی تجهیزات پزشکی نیز به یکی از اجزای اصلی خطوط تولید تبدیل شوند.
بیشتر بخوانید: بهینه سازی چند هدفه مبدل های حرارتی صفحه ای با استفاده از الگوریتم های هوشمند در سامانه های انتقال حرارت
اجزای مبدل حرارتی صنایع دارویی؛ بررسی تخصصی قطعات، متریال و نکات مهندسی طراحی
عملکرد یک مبدل حرارتی صنایع دارویی تنها به ظرفیت انتقال حرارت یا نوع طراحی آن وابسته نیست؛ بلکه کیفیت هر یک از اجزای تشکیلدهنده، نقش مستقیمی در راندمان سیستم، ایمنی فرآیند، رعایت الزامات بهداشتی و طول عمر تجهیز دارد. به همین دلیل، در صنایع داروسازی کوچکترین جزئیات طراحی نیز بر اساس استانداردهای بینالمللی مانند GMP، FDA، ASME BPE، EHEDG و ISO 13485 انجام میشود.
برخلاف بسیاری از تجهیزات صنعتی که تنها انتقال انرژی اهمیت دارد، در مبدلهای حرارتی دارویی علاوه بر راندمان حرارتی، جلوگیری از آلودگی میکروبی، حذف نقاط مرده (Dead Leg)، قابلیت استریلسازی و امکان شستوشوی کامل نیز از مهمترین معیارهای طراحی محسوب میشوند.
در ادامه، مهم ترین اجزای مبدل حرارتی صنایع دارویی را از دیدگاه مهندسی بررسی میکنیم.همچنین در برخی فرآیندها، مبدل حرارتی پوسته و لوله تک پاس بهعنوان یک گزینه قابل اعتماد برای دستیابی به تبادل حرارتی پایدار و کنترلشده مورد استفاده قرار میگیرد.
صفحات انتقال حرارت (Heat Transfer Plates)
در مبدلهای صفحهای، صفحات انتقال حرارت مهمترین بخش تجهیز هستند و وظیفه انتقال انرژی بین دو سیال را بر عهده دارند. این صفحات معمولاً از ورقهای استیل ضدزنگ با ضخامت بسیار کم ساخته میشوند تا مقاومت حرارتی کاهش یافته و بیشترین میزان انتقال انرژی انجام شود.
یکی از ویژگیهای مهم این صفحات، طراحی موجدار آنها است. الگوی Chevron باعث ایجاد جریان آشفته (Turbulent Flow) شده و ضریب انتقال حرارت را چندین برابر افزایش میدهد. علاوه بر این، آشفتگی جریان از تشکیل رسوب روی سطح صفحات جلوگیری کرده و راندمان دستگاه را در طول زمان حفظ میکند.
در صنایع دارویی، سطح داخلی صفحات باید کاملاً صیقلی و بدون هرگونه ترک یا حفره باشد تا امکان تجمع باکتری یا باقیماندن مواد دارویی وجود نداشته باشد.
مهمترین ویژگیهای صفحات انتقال حرارت
- سطح صیقلی با زبری کمتر از 0.8 میکرومتر
- مقاومت بالا در برابر خوردگی
- تحمل دمای استریلیزاسیون
- قابلیت شستوشوی مکرر با مواد شیمیایی
- مقاومت در برابر فشارهای کاری فرآیند
بدنه یا پوسته (Frame & Body)
بدنه مبدل وظیفه نگهداری صفحات، تحمل فشارهای مکانیکی و ایجاد استحکام کلی تجهیز را بر عهده دارد.
در تجهیزات دارویی، تمامی قسمتهایی که با محیط تولید در تماس هستند باید دارای پوشش مقاوم در برابر خوردگی باشند و امکان شستوشوی کامل آنها وجود داشته باشد.
در مدلهای صفحهای، فریم علاوه بر نگهداری صفحات، امکان باز شدن دستگاه برای انجام سرویسهای دورهای را نیز فراهم میکند.
گسکتها (Gaskets)
گسکت یکی از حساسترین قطعات مبدل حرارتی صنایع دارویی محسوب میشود. این قطعه وظیفه آببندی کامل صفحات و جلوگیری از مخلوط شدن دو سیال را بر عهده دارد.
در صنایع داروسازی، جنس گسکت باید علاوه بر تحمل دما و فشار، در برابر مواد شیمیایی، بخار استریل و محلولهای شستوشوی CIP نیز مقاوم باشد.
رایجترین متریالهای مورد استفاده عبارتاند از:
- EPDM
- FKM (Viton)
- PTFE
- NBR مخصوص صنایع غذایی و دارویی
انتخاب اشتباه گسکت میتواند باعث آلودگی محصول، کاهش راندمان یا حتی توقف کامل خط تولید شود.
سنسورهای دما (Temperature Sensors)
دقت کنترل دما در صنایع دارویی اهمیت بسیار زیادی دارد؛ بنابراین تقریباً تمامی مبدلهای حرارتی مدرن به سنسورهای دمای دقیق مجهز هستند.
این سنسورها به کنترلر مرکزی یا سیستم SCADA متصل شده و بهصورت لحظهای دمای ورودی و خروجی سیال را اندازهگیری میکنند.
در بسیاری از خطوط تولید واکسن، دقت اندازهگیری این سنسورها به ±0.1°C میرسد.
شیرهای ایمنی و سیستم تخلیه هوا
وجود فشار بیش از حد یا تجمع هوا در داخل مبدل میتواند باعث کاهش راندمان یا آسیب دیدن صفحات شود.
به همین دلیل، تمامی مبدلهای دارویی مجهز به تجهیزات حفاظتی مانند:
- شیر اطمینان (Safety Valve)
- شیر هواگیری (Air Vent)
- شیر تخلیه (Drain Valve)
هستند تا عملکرد سیستم در تمامی شرایط پایدار باقی بماند.
اتصالات بهداشتی (Sanitary Connections)
یکی از تفاوتهای اصلی مبدل حرارتی صنایع دارویی با مبدلهای صنعتی معمولی، استفاده از اتصالات کاملاً بهداشتی است.
در صنایع دارویی معمولاً از اتصالات Tri-Clamp استفاده میشود؛ زیرا این اتصالات بهراحتی باز شده، شستوشو میشوند و هیچ فضای مردهای برای تجمع آلودگی ایجاد نمیکنند.
این ویژگی در خطوط تولید سرم، واکسن و داروهای تزریقی اهمیت بسیار زیادی دارد.
جدول اجزای اصلی مبدل حرارتی صنایع دارویی
| مثال کاربردی | نکته مهندسی | وظیفه | جزء |
|---|---|---|---|
| خنکسازی محلول پروتئینی | طراحی موجدار برای افزایش راندمان | انتقال انرژی بین سیالات | صفحات انتقال حرارت |
| خطوط تولید واکسن | استحکام مکانیکی بالا | نگهداری صفحات و تحمل فشار | بدنه و فریم |
| فرآوردههای تزریقی | مقاومت در برابر مواد شیمیایی و بخار | آببندی و جلوگیری از نشت | گسکت |
| تولید داروهای بیولوژیک | دقت اندازهگیری تا ±0.1°C | کنترل دقیق دمای فرآیند | سنسور دما |
| واحدهای استریلیزاسیون | جلوگیری از افزایش فشار | محافظت از سیستم | شیر اطمینان |
| خطوط تولید دارو | استفاده از Tri-Clamp | انتقال سیال بدون آلودگی | اتصالات بهداشتی |

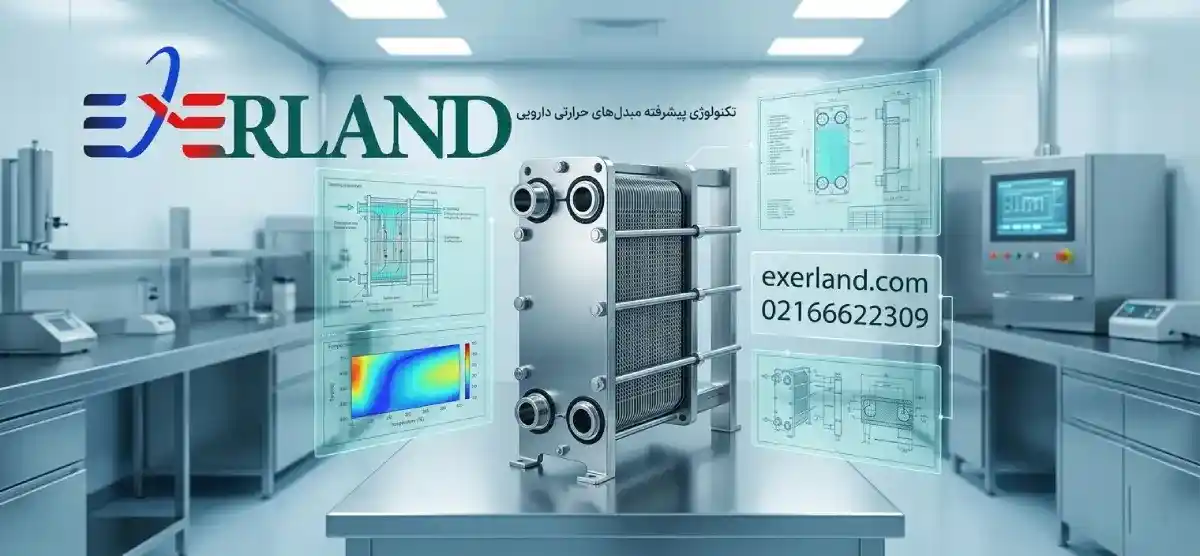

بهترین متریال برای ساخت مبدل حرارتی صنایع دارویی چیست؟
انتخاب متریال مناسب، یکی از مهمترین مراحل طراحی مبدل حرارتی صنایع دارویی است. هر مادهای که در تماس مستقیم با محصول دارویی قرار میگیرد باید علاوه بر مقاومت مکانیکی، در برابر خوردگی، مواد شیمیایی و فرآیندهای استریل نیز عملکرد مطلوبی داشته باشد.
به همین دلیل، استیل ضدزنگ 316L بهعنوان استاندارد طلایی در صنایع داروسازی شناخته میشود. این آلیاژ به دلیل درصد پایین کربن، مقاومت بسیار بالایی در برابر خوردگی بیندانهای داشته و سطحی کاملاً صیقلی ایجاد میکند که از تجمع آلودگی جلوگیری میکند.
در فرآیندهایی که سیالات بسیار خورنده وجود دارند، از تیتانیوم یا آلیاژهای ویژه مانند Hastelloy استفاده میشود. هرچند هزینه اولیه این متریالها بیشتر است، اما در محیطهای خورنده، طول عمر بالاتر و کاهش هزینههای تعمیرات، این سرمایهگذاری را توجیه میکند.
بیشتر بخوانید: مقایسه فنی مبدل های حرارتی صفحه ای لحیم کاری شده (Brazed) و جوشی (Welded) در شرایط عملیاتی
جدول مقایسه متریالهای رایج
| مزیت | کاربرد اصلی | مقاومت در برابر خوردگی | متریال |
|---|---|---|---|
| قیمت مناسب | خطوط عمومی | خوب | استیل 304 |
| استاندارد GMP | صنایع دارویی و بیوتکنولوژی | بسیار بالا | استیل 316L |
| مقاومت فوقالعاده | آب خالص و محیطهای کلریدی | عالی | تیتانیوم |
| طول عمر بسیار بالا | مواد شیمیایی بسیار خورنده | فوقالعاده | Hastelloy |

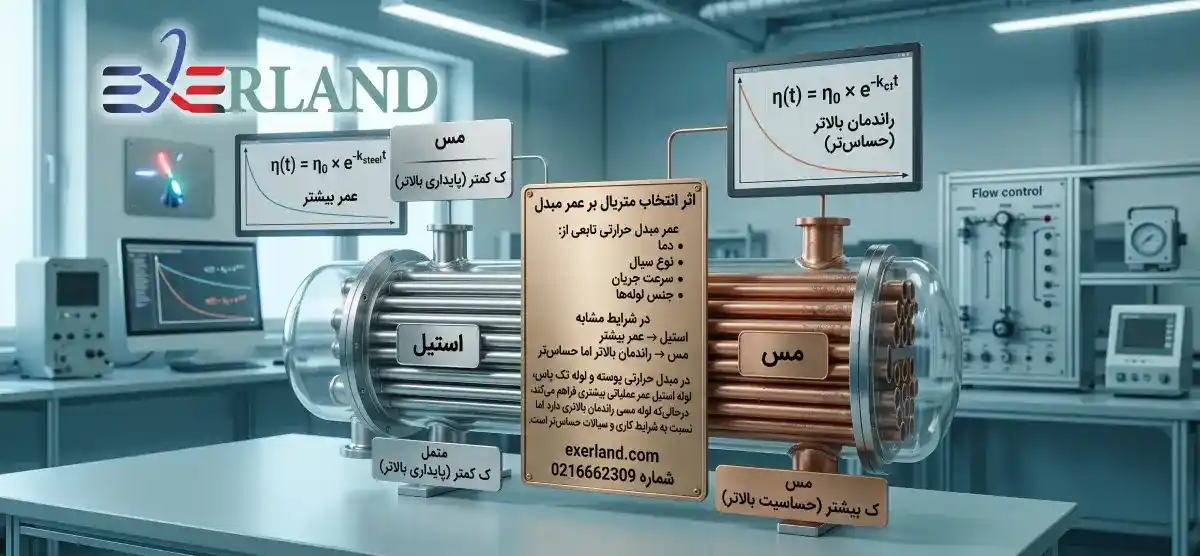

چرخه عملکرد مبدل حرارتی صنایع دارویی؛ انتقال حرارت چگونه انجام می شود؟
برای انتخاب، طراحی یا بهرهبرداری صحیح از یک مبدل حرارتی صنایع دارویی، تنها شناخت اجزای آن کافی نیست. مهندسان فرآیند باید بدانند که انتقال حرارت در داخل مبدل دقیقاً چگونه انجام میشود و چه عواملی روی راندمان آن تأثیر میگذارند. در صنایع داروسازی، کوچکترین خطا در کنترل دما میتواند باعث کاهش اثربخشی دارو، تغییر ساختار مولکولی مواد مؤثر یا حتی از بین رفتن کامل محصول شود؛ به همین دلیل، چرخه عملکرد مبدل حرارتی باید با دقت بالا طراحی و کنترل شود.
بهطور کلی، عملکرد مبدل حرارتی دارویی را میتوان در چهار مرحله اصلی بررسی کرد.
مرحله اول؛ ورود سیال گرم و سیال سرد
در ابتدای فرآیند، دو سیال با دماهای متفاوت وارد مبدل میشوند. یکی از این سیالات معمولاً محصول دارویی است که نیاز به گرم شدن یا خنک شدن دارد و سیال دیگر نقش عامل انتقال حرارت را ایفا میکند. بسته به نوع فرآیند، این سیال میتواند آب سرد، آب داغ، بخار اشباع، آب گلیکول، روغن حرارتی یا حتی آب خالص دارویی باشد.
در طراحی مبدلهای بهداشتی، مسیر حرکت دو سیال کاملاً از یکدیگر جدا است و هیچگونه تماس مستقیمی میان آنها وجود ندارد. این ویژگی، احتمال آلودگی متقاطع را از بین میبرد و ایمنی محصول را تضمین میکند.
مثال صنعتی: در تولید واکسن، محلول دارویی با دمای ۴۵ درجه سانتیگراد وارد مبدل شده و همزمان آب سرد با دمای ۵ درجه سانتیگراد از کانال مجاور عبور میکند. اختلاف دمای این دو سیال، نیروی محرکه لازم برای انتقال حرارت را ایجاد میکند.
مرحله دوم؛ انتقال حرارت از طریق صفحات یا لولهها
پس از ورود سیالات، انتقال حرارت از طریق دیواره فلزی صفحات یا لولهها انجام میشود. گرما همواره از سیال گرمتر به سمت سیال سردتر حرکت میکند و این انتقال بدون تماس مستقیم دو سیال صورت میگیرد.
در مبدلهای صفحهای، وجود صفحات موجدار باعث ایجاد جریان آشفته میشود. این آشفتگی از تشکیل لایههای ساکن سیال جلوگیری کرده و ضریب انتقال حرارت را به میزان قابل توجهی افزایش میدهد. در نتیجه، حتی با اختلاف دمای کم نیز میتوان مقدار زیادی انرژی حرارتی را منتقل کرد.
از دیدگاه مهندسی، انتخاب نوع جریان نیز اهمیت زیادی دارد. در اغلب تجهیزات دارویی از آرایش جریان مخالف (Counter Flow) استفاده میشود؛ زیرا این روش بیشترین راندمان انتقال حرارت و یکنواختترین توزیع دما را فراهم میکند.
اگر قصد خرید مبدل حرارتی لوله مارپیچ را دارید، انتخاب تجهیزی متناسب با نوع سیال، فشار و دمای کاری اهمیت زیادی دارد؛ زیرا طراحی صحیح این مبدلها علاوه بر افزایش راندمان انتقال حرارت، موجب کاهش افت فشار و افزایش عمر مفید سیستم در کاربردهای صنعتی میشود.
مرحله سوم؛ کنترل هوشمند دما
در صنایع دارویی، انتقال حرارت تنها زمانی ارزشمند است که دمای محصول با دقت بسیار بالا کنترل شود. به همین دلیل، مبدلهای حرارتی مدرن به سنسورهای دمای دقیق، شیرهای کنترلی و سیستمهای اتوماسیون صنعتی مجهز هستند.
این تجهیزات بهصورت لحظهای دمای ورودی و خروجی سیال را اندازهگیری کرده و در صورت مشاهده کوچکترین انحراف، میزان جریان آب سرد، بخار یا سیال انتقال حرارت را بهطور خودکار تنظیم میکنند.
در بسیاری از خطوط تولید واکسن، کنترل دما با دقت ±0.1 درجه سانتیگراد انجام میشود. چنین دقتی باعث میشود کیفیت محصول در تمام مراحل تولید ثابت باقی بماند و احتمال بروز خطا به حداقل برسد.
مرحله چهارم؛ خروج محصول با دمای کنترلشده
پس از تکمیل فرآیند انتقال حرارت، محصول دارویی با دمای مورد نظر از مبدل خارج شده و وارد مرحله بعدی تولید میشود. در این مرحله ممکن است محصول برای پر کردن در ویالها، انجام فرآیند استریلیزاسیون، بستهبندی یا ذخیرهسازی آماده شود.
اگر طراحی مبدل بهدرستی انجام شده باشد، اختلاف دمای خروجی بسیار ناچیز خواهد بود و محصول بدون هیچگونه آسیب حرارتی یا تغییر در ساختار شیمیایی، آماده ادامه فرآیند تولید خواهد شد.
جدول چرخه عملکرد مبدل حرارتی صنایع دارویی
| مثال صنعتی | شرح عملکرد | مرحله |
|---|---|---|
| ورود محلول دارویی و آب سرد به مبدل صفحهای | ورود دو سیال با دماهای متفاوت به کانالهای مجزا | ورود سیال گرم و سرد |
| خنک شدن محلول پروتئینی بدون آلودگی | انتقال انرژی از طریق صفحات یا لولهها بدون تماس مستقیم | انتقال حرارت |
| حفظ دمای واکسن در محدوده ±0.1°C | تنظیم خودکار دمای فرآیند با سنسورها و کنترلرها | کنترل دما |
| انتقال محلول خنکشده به واحد بستهبندی | خروج محصول با دمای مورد نیاز برای ادامه فرآیند | خروج سیال |
عوامل مؤثر بر راندمان مبدل حرارتی صنایع دارویی
عملکرد یک مبدل حرارتی تنها به نوع آن وابسته نیست. عوامل متعددی میتوانند راندمان انتقال حرارت را افزایش یا کاهش دهند و نادیده گرفتن هر یک از آنها، باعث افزایش مصرف انرژی و کاهش کیفیت محصول خواهد شد.
مهمترین این عوامل عبارتاند از:
- اختلاف دمای بین دو سیال
- دبی جریان سیالات
- جنس صفحات یا لولهها
- میزان رسوب روی سطوح انتقال حرارت
- نوع آرایش جریان (همسو یا مخالف)
- ویسکوزیته و خواص فیزیکی سیال
- ضخامت صفحات انتقال حرارت
- کیفیت طراحی کانالهای جریان
- عملکرد صحیح سیستم CIP و شستوشوی دورهای
در عمل، حتی یک لایه نازک رسوب میتواند ضریب انتقال حرارت را به میزان قابل توجهی کاهش دهد. به همین دلیل، در صنایع دارویی انجام شستوشوی دورهای و پایش مستمر عملکرد مبدل، بخشی از برنامه نگهداری پیشگیرانه (Preventive Maintenance) محسوب میشود.
در کنار عوامل فنی، در تصمیمگیریهای طراحی و انتخاب تجهیز، ملاحظات اقتصادی مانند قیمت مبدل حرارتی دوار نیز میتواند در انتخاب نهایی سیستم و سطح فناوری مورد استفاده نقش داشته باشد.
مثال واقعی از عملکرد مبدل حرارتی در صنعت داروسازی
در یکی از خطوط تولید داروهای بیوتکنولوژیک، محلول پروتئینی پس از پایان مرحله تخمیر با دمای حدود ۳۸ درجه سانتیگراد از راکتور خارج میشود. این محلول باید پیش از ورود به مرحله فیلتراسیون، در مدت کوتاهی به ۴ درجه سانتیگراد برسد تا ساختار پروتئین حفظ شود و فعالیت بیولوژیکی آن کاهش پیدا نکند.
برای این منظور، از یک مبدل حرارتی صفحهای بهداشتی با صفحات استیل 316L و سیستم کنترل هوشمند دما استفاده میشود. سنسورهای نصبشده روی ورودی و خروجی مبدل، دمای محصول را بهصورت لحظهای پایش میکنند و شیرهای کنترلی، دبی آب سرد را متناسب با شرایط فرآیند تنظیم میکنند. نتیجه این طراحی، کاهش زمان خنکسازی، حفظ کیفیت دارو، کاهش مصرف انرژی و افزایش پایداری خط تولید است.
در بسیاری از فرآیندهای صنعتی و تأسیساتی، مبدل حرارتی الکتریکی یکی از راهکارهای مناسب برای تأمین گرمایش یکنواخت، کنترل دقیق دما و افزایش راندمان سیستمهای حرارتی محسوب میشود. این تجهیزات با طراحی بهینه و عملکرد پایدار، در صنایع مختلف برای گرمایش سیالات و فرآیندهای حرارتی مورد استفاده قرار میگیرند. برای مشاهده مشخصات فنی، انواع مدلها و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/electric-heat-exchanger
مزایا و معایب مبدل حرارتی در صنعت داروسازی
نکته کاربردی | معایب | مثال عملی | مزایا |
صرفهجویی در زمان و کیفیت محصول نهایی | هزینه اولیه زیاد | خنکسازی سریع محلول پروتئینی | راندمان حرارتی بالا |
شستشو و نگهداری دورهای الزامی | نیاز به نگهداری دقیق | واکسن و محلولهای بیوتکنولوژیک | کنترل دقیق دما ±1°C |
استفاده از مبدل لولهای برای جریان بالا | محدودیت در جریانهای حجیم (برخی مدلها) | عصارههای گیاهی و محلول تزریقی | طراحی بهداشتی و مطابق GMP |
امکان شستشو بدون باز کردن مبدل | – | کرمها و محصولات آرایشی | تمیزکاری CIP و استریل |
شناخت مزایا و محدودیتهای هر مبدل کمک میکند تا انتخاب صحیح با توجه به فرآیند تولید و ویژگیهای محصول انجام شود. این بخش برای کاربرانی که دنبال بهترین مبدل برای محصول دارویی خاص خود هستند بسیار کاربردی است.
نکات طراحی مهندسی مبدل حرارتی
مثال عملی | توضیح | نکته |
محلول پروتئینی و واکسن | استیل 316L، تیتانیوم | جنس مواد |
عصارههای گیاهی | موجدار برای افزایش سطح انتقال حرارت و کاهش رسوب | طراحی صفحات |
خطوط بستهبندی دارو | شستشو خودکار بدون باز کردن مبدل | قابلیت CIP |
جریان بالای محلول شیمیایی | بر اساس دبی و ویسکوزیته | محاسبه افت فشار |
تولید محصولات تزریقی و بیوتکنولوژیک | GMP، FDA، ISO 13485 | رعایت استاندارد |
نکات طراحی مهندسی مبدل حرارتی تضمین میکنند که راندمان حرارتی بالا، تمیزکاری آسان و رعایت استانداردهای بهداشتی حاصل شود. کاربران حرفهای و مهندسین تولید دارو با جستجوهای دقیق فنی، مانند «طراحی مبدل حرارتی دارویی» میتوانند از این بخش استفاده کنند.
بیشتر بخوانید: راهنمای جامع انتخاب، خرید، قیمت و مشخصات فنی مبدل حرارتی صفحه ای بریز
مشکلات رایج و راهکارها مبدل حرارتی در صنایع دارویی
مثال عملی | راهکار مهندسی | علت | مشکل |
عصاره گیاهی با ذرات معلق | فیلتر ورودی، CIP دورهای | ذرات معلق یا سختی آب | گرفتگی و رسوب |
محلول شیمیایی حساس | بررسی دورهای، تعویض واشر | خرابی واشر یا اتصالات | نشت سیال |
خنکسازی محلول پروتئینی | شستشو CIP، مواد ضد رسوب | تجمع رسوب | افت راندمان |
کنترل دمای واکسن | کالیبراسیون دورهای | نگهداری نامناسب | خرابی سنسورها |
شناخت مشکلات رایج مبدل و راهکارهای مهندسی باعث میشود راندمان و عمر مفید مبدل حرارتی افزایش پیدا کند. این بخش برای جستجوهای عملی کاربران مانند «چطور رسوب مبدل حرارتی دارویی را رفع کنیم» یا «نگهداری مبدل دارویی» بسیار مناسب است.
در پروژههای تهویه مطبوع صنعتی، تجاری و ساختمانی، هواساز یکی از مهمترین تجهیزات برای تأمین هوای تازه، کنترل دما، رطوبت و بهبود کیفیت هوای محیط محسوب میشود. این سیستمها با توجه به نوع کاربری، در مدلهای مختلفی از جمله هواساز صنعتی، هواساز خانگی و تجاری، هواساز هایژنیک، هواساز اتاق تمیز، هواساز استخری و هواساز DX طراحی و تولید میشوند تا نیازهای متنوع پروژههای تأسیساتی را برآورده کنند. انتخاب هواساز مناسب نقش مهمی در افزایش راندمان سیستم تهویه، کاهش مصرف انرژی و ایجاد شرایط آسایش حرارتی دارد. برای مشاهده مشخصات فنی، انواع مدلها و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/air-conditioner

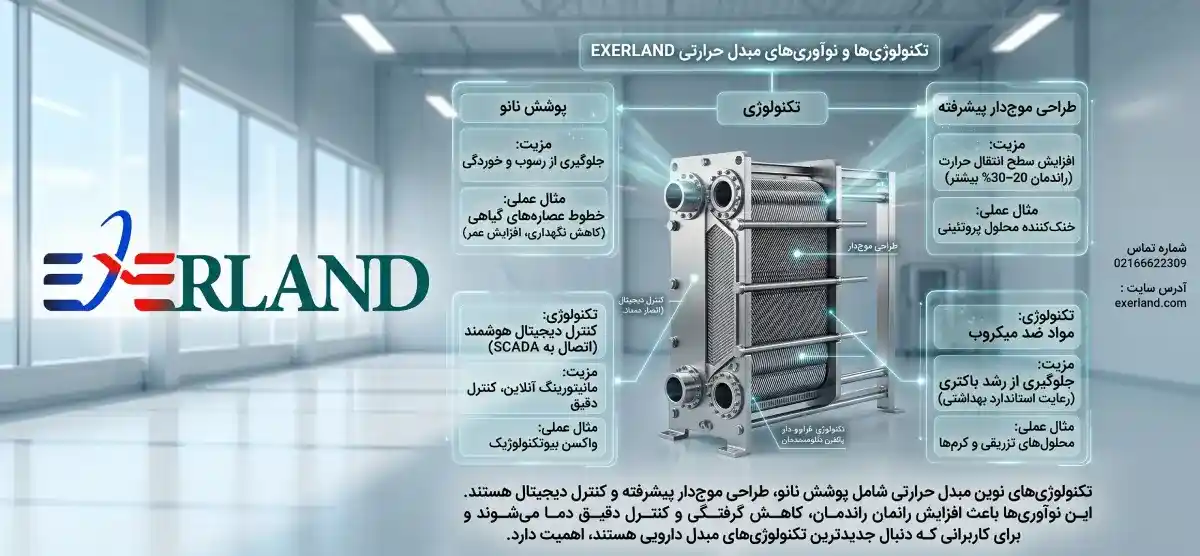

تکنولوژیها و نوآوریها
مثال عملی | مزیت | کاربرد | تکنولوژی |
خطوط عصارههای گیاهی | کاهش نگهداری، افزایش عمر | جلوگیری از رسوب و خوردگی | پوشش نانو |
خنککننده محلول پروتئینی | راندمان 20–30% بیشتر | افزایش سطح انتقال حرارت | طراحی موجدار پیشرفته |
واکسن بیوتکنولوژیک | مانیتورینگ آنلاین، کنترل دقیق | اتصال به SCADA | کنترل دیجیتال هوشمند |
محلولهای تزریقی و کرمها | رعایت استاندارد بهداشتی | جلوگیری از رشد باکتری | مواد ضد میکروب |
تکنولوژیهای نوین مبدل حرارتی شامل پوشش نانو، طراحی موجدار پیشرفته و کنترل دیجیتال هستند. این نوآوریها باعث افزایش راندمان، کاهش گرفتگی و کنترل دقیق دما میشوند و برای کاربرانی که دنبال جدیدترین تکنولوژیهای مبدل دارویی هستند، اهمیت دارد.
بیشتر بخوانید: انتخاب و بهینه سازی مبدل حرارتی صفحه ای واشردار برای سامانه های صنعتی حساس
مثال های صنعتی واقعی مبدل حرارتی دارویی
نتیجه | کاربرد | نوع مبدل | صنعت/کارخانه |
±1°C دقت دما | کنترل دما محلول پروتئینی | صفحهای استیل 316L | داروهای بیوتکنولوژیک |
کاهش 20% گرفتگی نسبت به مبدلهای لولهای | کاهش گرفتگی و رسوب | اسپیرال | عصارههای گیاهی اروپا |
راندمان ثابت و کنترل دقیق دما | جریان حجیم و فشار بالا | لولهای | تولید واکسن |
کاهش زمان شستشو 30% | تمیزکاری سریع و کنترل دما | صفحهای با CIP | تولید کرمهای آرایشی |
این مثالهای واقعی نشان میدهند که انتخاب صحیح نوع مبدل مستقیماً روی کیفیت و راندمان خط تولید دارو و محصولات آرایشی و غذایی حساس تأثیر دارد. این بخش برای کاربران حرفهای که دنبال نمونههای کاربردی در صنعت هستند، بسیار مفید است.
تجربه پروژه های صنعتی نشان میدهد که انتخاب صحیح مبدل حرارتی، نقش مستقیمی در پایداری فرآیند، کنترل دقیق دما و کاهش هزینههای نگهداری دارد. به همین دلیل، اگر قصد خرید مبدل حرارتی چیلر را دارید، لازم است مشخصات تجهیز بر اساس شرایط واقعی فرآیند، نوع سیال، ظرفیت برودتی و الزامات بهداشتی پروژه انتخاب شود تا بیشترین راندمان و طول عمر سیستم حاصل شود.
مقایسه با جایگزین های مبدل حرارتی دارویی
مثال عملی | محدودیت | مزیت | جایگزین |
استفاده در خطوط غیر حساس | کنترل دما کمتر | هزینه پایین | کندانسور بخار |
خطوط غیر حیاتی و محصولات غیر حساس | ریسک آلودگی و کنترل دمای ضعیف | ساخت آسان و ارزان | مبدل حرارتی فلنجی/لولهای ساده |
مقایسه مبدل حرارتی دارویی با جایگزینهای سنتی کمک میکند تصمیم درست برای خرید و طراحی خطوط تولید گرفته شود. کاربران با جستجوی «مقایسه مبدل حرارتی دارویی با کندانسور چیلر » یا «بهترین مبدل برای خط تولید دارو» میتوانند پاسخ خود را در این بخش پیدا کنند.
