مبدل حرارتی صفحه ای چیست؟ (Plate Heat Exchanger)
مبدل حرارتی صفحهای یا Plate Heat Exchanger یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مدرن است که وظیفه آن انتقال انرژی حرارتی بین دو سیال بدون تماس مستقیم میباشد. این انتقال از طریق صفحات فلزی نازک و موجدار انجام میشود که سطح تماس بسیار بالایی ایجاد میکنند.
در این ساختار، یک سیال در یک سمت صفحات و سیال دیگر در سمت مقابل جریان دارد. اختلاف دما بین دو سیال باعث انتقال حرارت میشود، بدون اینکه اختلاط فیزیکی بین آنها رخ دهد.

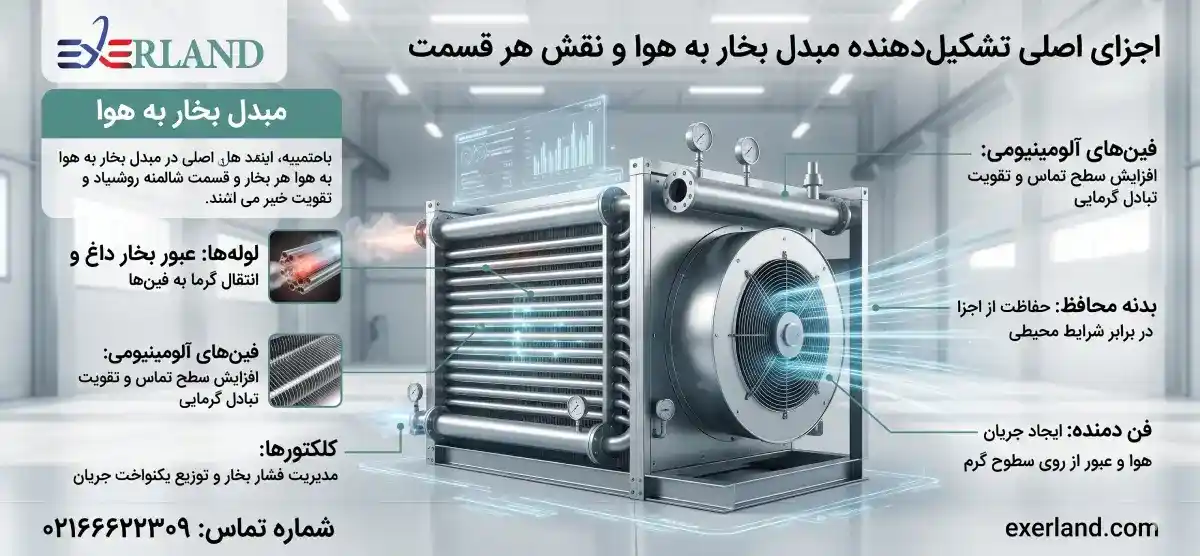

این ویژگی ساده اما بسیار مؤثر، دلیل اصلی استفاده گسترده از این تجهیز در صنایع مختلف است.در کنار این نوع مبدل، مبدل حرارتی هواخنک (Air Cooled Heat Exchanger) نیز یکی دیگر از تجهیزات مهم انتقال حرارت در صنایع است. در این سیستم، به جای استفاده از یک سیال دوم (مثل آب)، از جریان هوا برای خنکسازی سیال گرم استفاده میشود. هوا معمولاً توسط فنها از روی لولهها یا فینها عبور داده میشود و حرارت سیال را به محیط منتقل میکند. این نوع مبدل بیشتر در شرایطی استفاده میشود که دسترسی به آب محدود است یا صرفهجویی در مصرف آب اهمیت دارد.
اصول عملکرد مبدل حرارتی صفحهای
عملکرد این نوع مبدل بر اساس سه اصل اصلی انتقال حرارت است:
- هدایت حرارتی از طریق صفحات فلزی
- همرفت اجباری در دو جریان سیال
- اختلاف دمای مؤثر بین دو جریان
در طراحی صنعتی، هدف اصلی افزایش ضریب انتقال حرارت کلی (U) و سطح مؤثر انتقال (A) است.
Q = U × A × ΔT
معادله پایه انتقال حرارت در مبدل حرارتی صفحهای
این رابطه پایهایترین مدل برای تحلیل عملکرد مبدلهای حرارتی است و تقریباً در تمام طراحیهای صنعتی استفاده میشود.
در همین راستا، هنگام خرید مبدل حرارتی لوله ای (Shell and Tube Heat Exchanger) نیز باید به همین اصول پایه توجه شود، اما با این تفاوت که در این نوع مبدل، انتخاب صحیح ظرفیت حرارتی، جنس لولهها، فشار کاری و شرایط دمایی اهمیت بیشتری پیدا میکند، زیرا ساختار آن برای کاربردهای سنگینتر و فشارهای بالاتر طراحی شده است و کوچکترین خطا در انتخاب میتواند روی راندمان کل سیستم تأثیر مستقیم بگذارد.
چرا مبدل حرارتی صفحه ای در صنعت مهم است؟
اهمیت این تجهیز به دلیل ترکیب سه ویژگی کلیدی است:
- راندمان حرارتی بالا
- ابعاد فشرده و کمجا
- قابلیت کنترل دقیق دما
در صنایع مدرن، مخصوصاً در سیستمهایی که محدودیت فضا وجود دارد، مبدل صفحهای به یک انتخاب استاندارد تبدیل شده است.در میان انواع آن، مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) یکی از رایجترین و کاربردیترین مدلهاست که به دلیل قابلیت باز و بسته شدن صفحات، امکان تعمیر، تمیزکاری و تغییر ظرفیت را بهسادگی فراهم میکند و همین ویژگی باعث شده در صنایع غذایی، دارویی و سیستمهای HVAC کاربرد بسیار گستردهای داشته باشد.

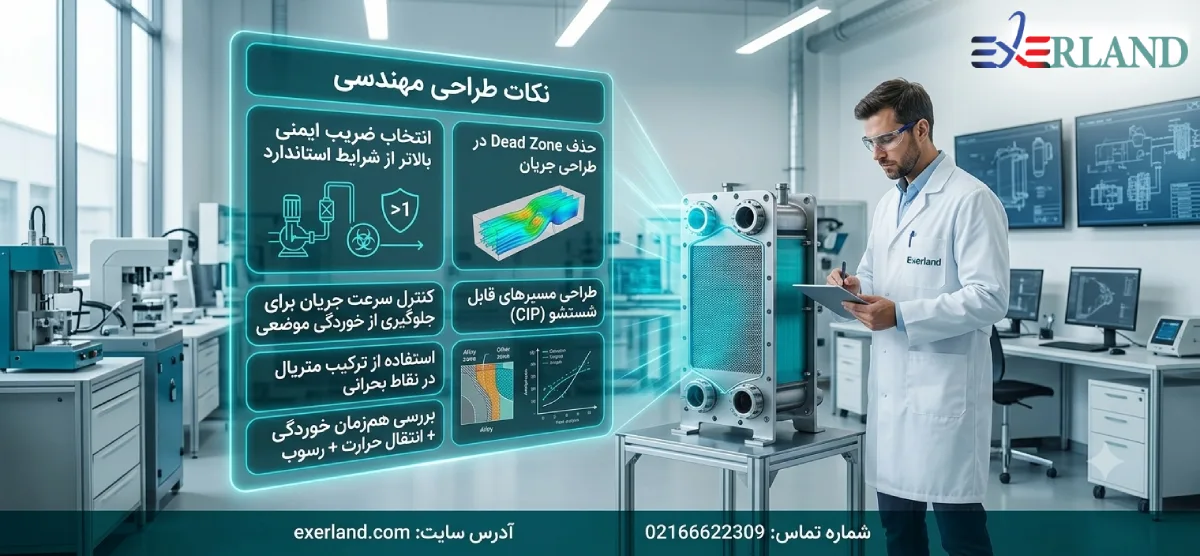

ساختار مبدل حرارتی صفحه ای
ساختار این تجهیز از اجزای زیر تشکیل شده است:
- صفحات فلزی موجدار (Plates)
- واشرهای آببندی (Gaskets)
- فریم یا قاب نگهدارنده
- پورتهای ورودی و خروجی سیال
طراحی موجدار صفحات باعث ایجاد آشفتگی کنترلشده در جریان میشود که این موضوع مستقیماً راندمان انتقال حرارت را افزایش میدهد.در مقابل، در مبدل حرارتی پوسته و لوله تک پاس (Single Pass Shell and Tube Heat Exchanger) ساختار کاملاً متفاوت است؛ بهطوریکه سیال معمولاً تنها یکبار از طول لولهها عبور میکند و همین طراحی سادهتر باعث کاهش افت فشار و مناسب بودن آن برای کاربردهای با دبی بالا و شرایط عملیاتی پایدار میشود.

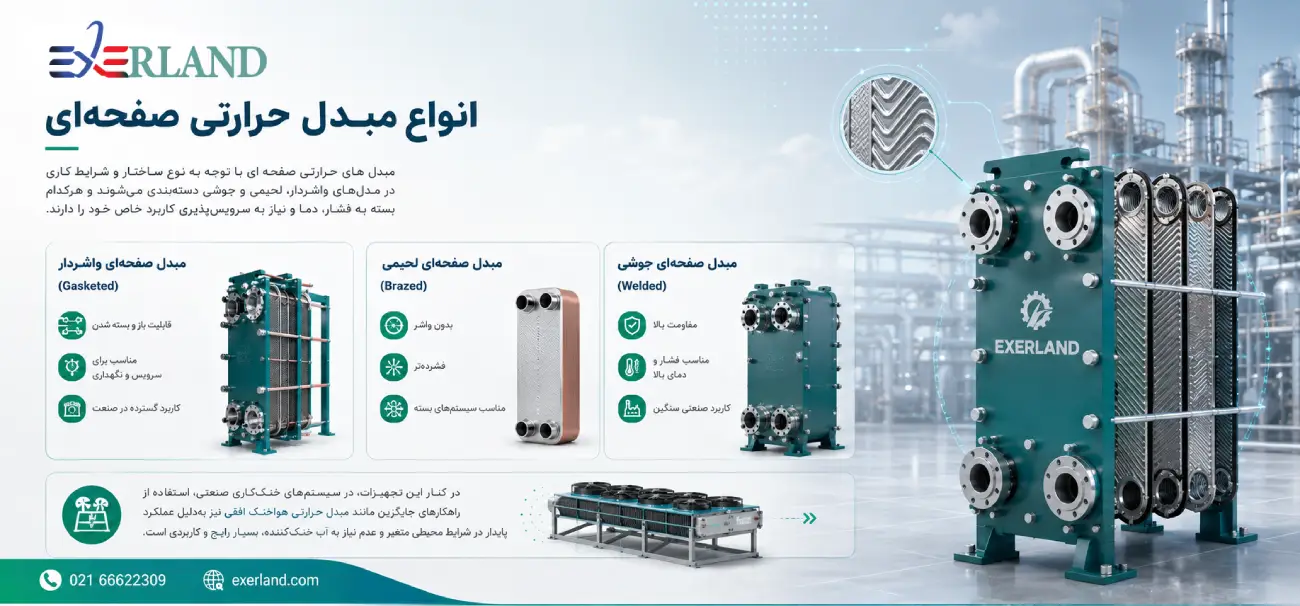

انواع مبدل حرارتی صفحهای
مبدلهای صفحهای بر اساس ساختار و کاربرد به چند دسته تقسیم میشوند:
مبدل صفحهای واشردار (Gasketed)
- قابلیت باز و بسته شدن
- مناسب برای سرویس و نگهداری
- کاربرد گسترده در صنعت

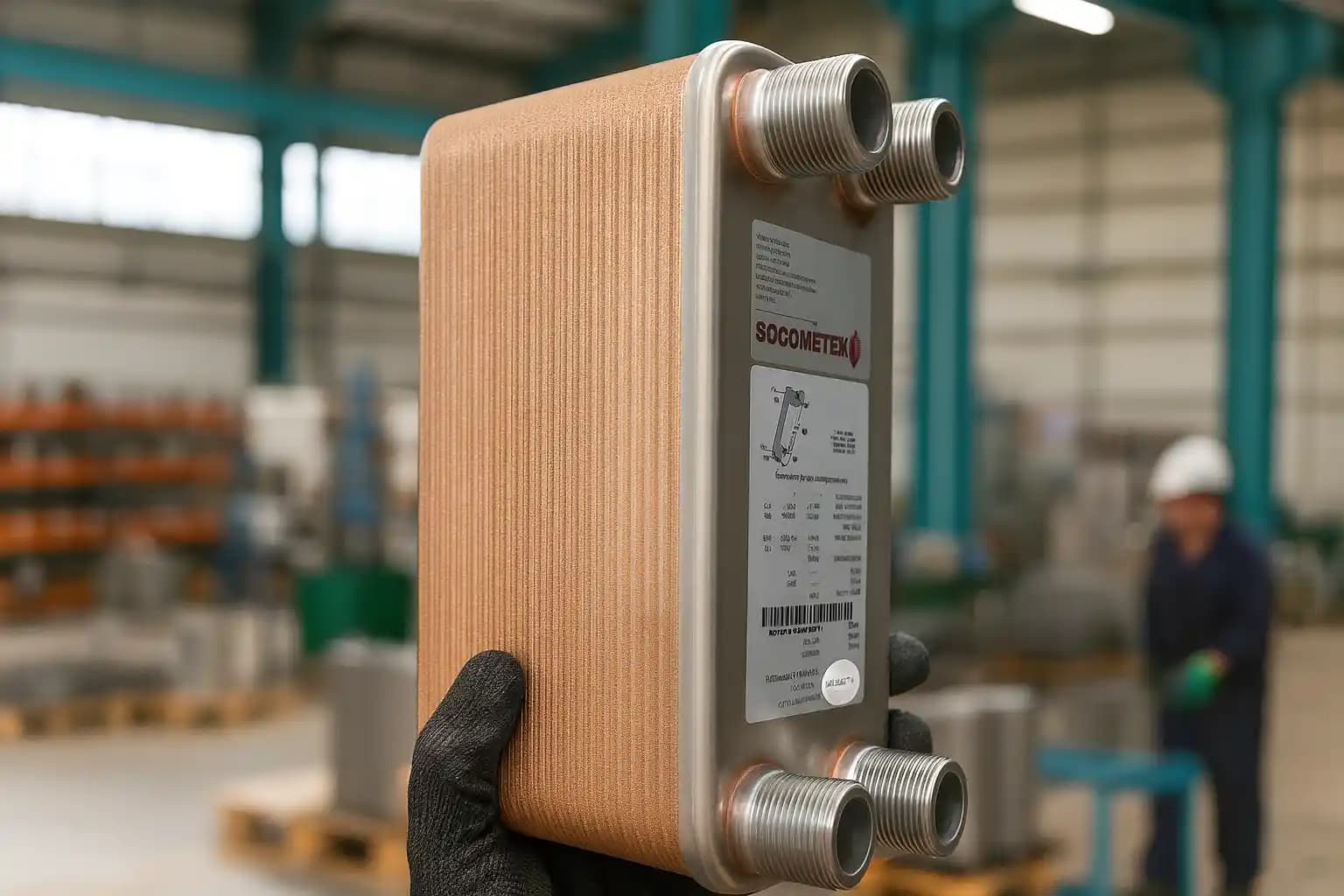

مبدل صفحهای لحیمی (Brazed)
- بدون واشر
- فشردهتر
- مناسب سیستمهای بسته
مبدل صفحهای جوشی (Welded)
- مقاومت بالا
- مناسب فشار و دمای بالا
- کاربرد صنعتی سنگین
مبدل های حرارتی صفحه ای با توجه به نوع ساختار و شرایط کاری در مدلهای واشردار، لحیمی و جوشی دستهبندی میشوند و هرکدام بسته به فشار، دما و نیاز به سرویسپذیری کاربرد خاص خود را دارند. در کنار این تجهیزات، در سیستمهای خنککاری صنعتی، استفاده از راهکارهای جایگزین مانند مبدل حرارتی هواخنک افقی نیز بهدلیل عملکرد پایدار در شرایط محیطی متغیر و عدم نیاز به آب خنککننده، بسیار رایج و کاربردی است.
جدول مقایسه انواع مبدل حرارتی صفحهای
| کاربرد | تحمل فشار | قابلیت تعمیر | نوع مبدل |
|---|---|---|---|
| صنایع عمومی | متوسط | بالا | واشردار |
| سیستمهای بسته | متوسط | کم | لحیمی |
| صنایع سنگین | بالا | بسیار کم | جوشی |

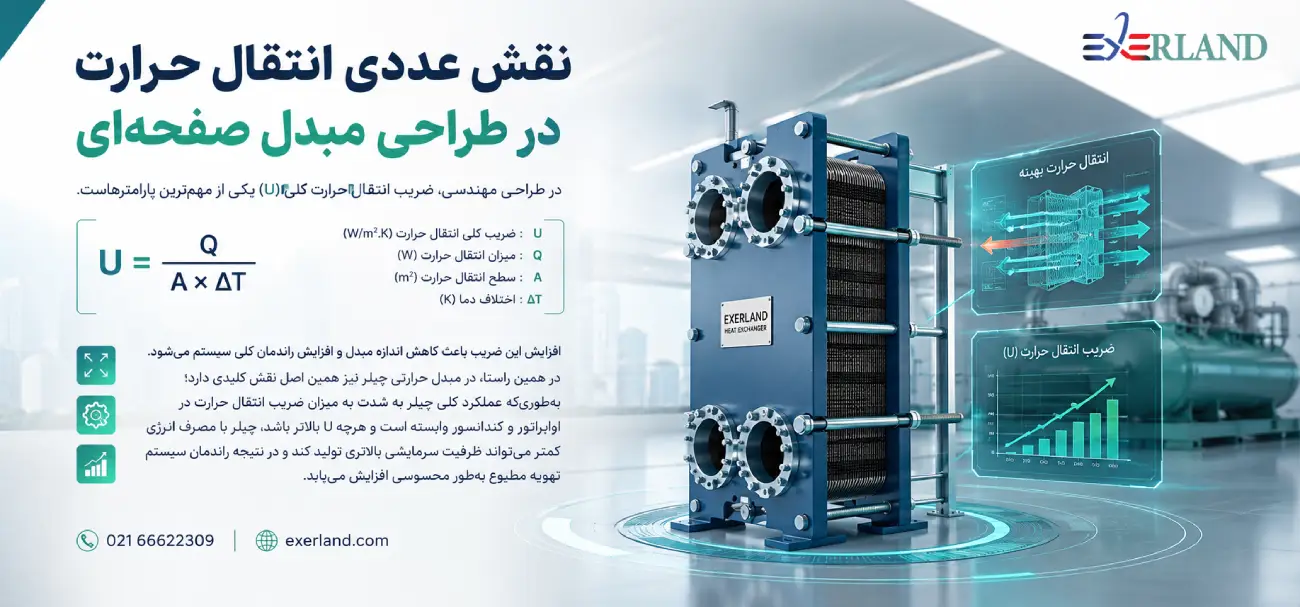

نقش عددی انتقال حرارت در طراحی مبدل صفحهای
در طراحی مهندسی، ضریب انتقال حرارت کلی (U) یکی از مهمترین پارامترهاست.
U = Q / (A × ΔT)ضریب کلی انتقال حرارت در مبدل صفحهای
افزایش این ضریب باعث کاهش اندازه مبدل و افزایش راندمان کلی سیستم میشود.در همین راستا، در مبدل حرارتی چیلر نیز همین اصل نقش کلیدی دارد؛ بهطوریکه عملکرد کلی چیلر به شدت به میزان ضریب انتقال حرارت در اواپراتور و کندانسور وابسته است و هرچه U بالاتر باشد، چیلر با مصرف انرژی کمتر میتواند ظرفیت سرمایشی بالاتری تولید کند و در نتیجه راندمان سیستم تهویه مطبوع بهطور محسوسی افزایش مییابد.

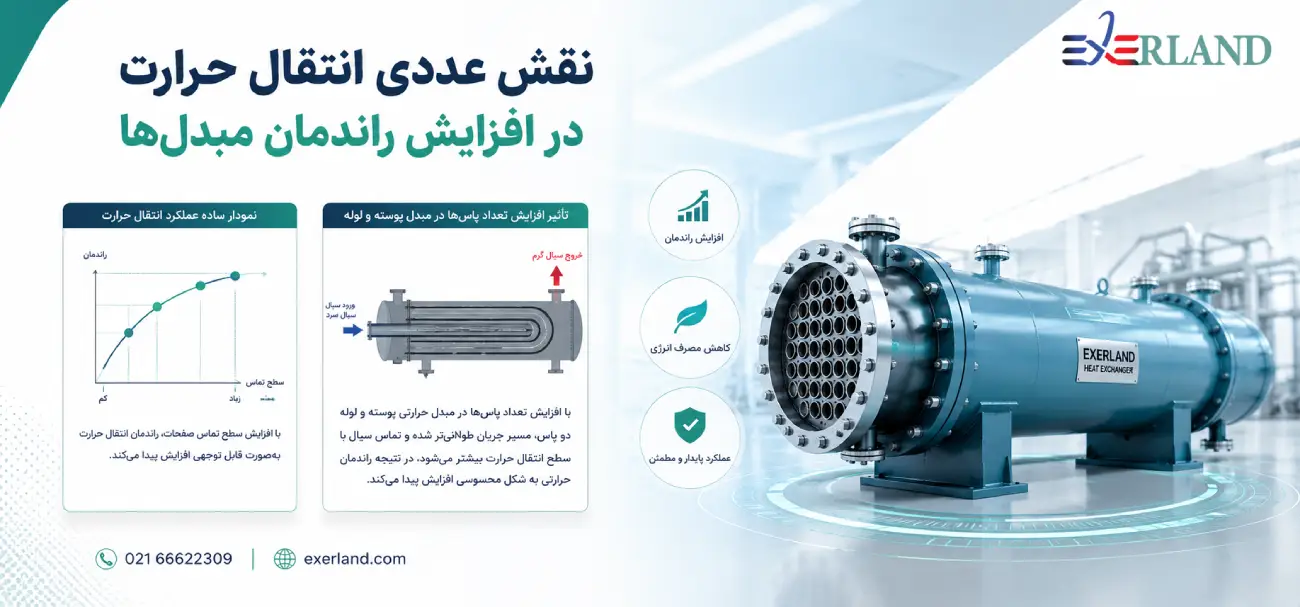

نمودار ساده عملکرد انتقال حرارت
راندمان
│ ●
│ ●
│ ●
│ ●
│●________________ سطح تماس
کم → زیادبا افزایش سطح تماس صفحات، راندمان انتقال حرارت بهصورت قابل توجهی افزایش پیدا میکند.

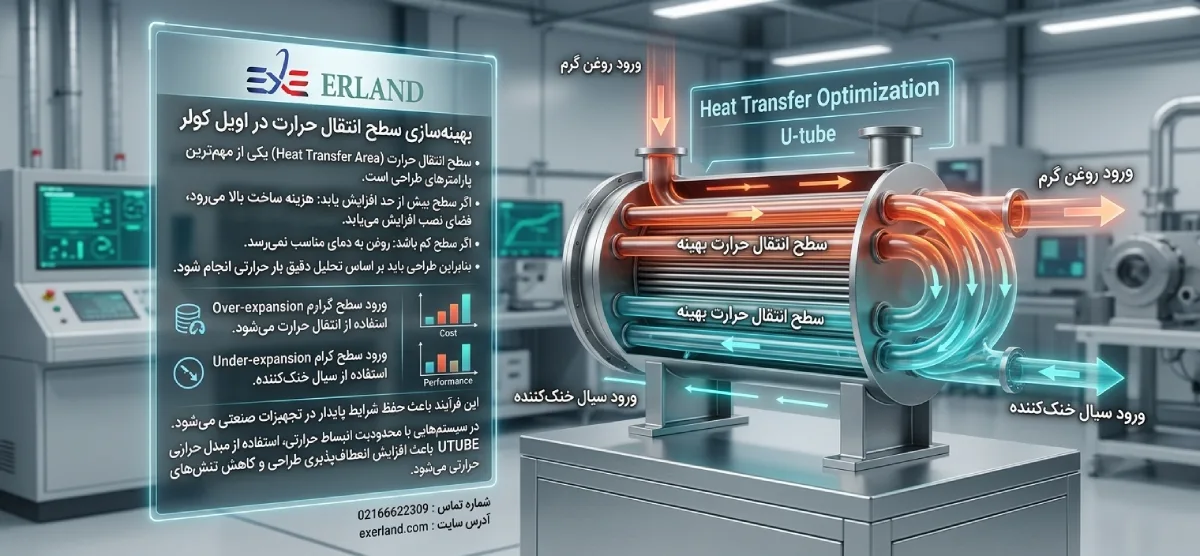

با افزایش تعداد پاسها در مبدل حرارتی پوسته و لوله دو پاس، مسیر جریان طولانیتر شده و تماس سیال با سطح انتقال حرارت بیشتر میشود، در نتیجه راندمان حرارتی به شکل محسوسی افزایش پیدا میکند.
کاربردهای صنعتی مبدل حرارتی صفحهای
این تجهیز در صنایع مختلف استفاده میشود:
- سیستمهای HVAC (تهویه مطبوع)
- صنایع غذایی و لبنی
- صنایع شیمیایی سبک
- سیستمهای بازیافت انرژی
- واحدهای خنککاری صنعتی
در هر یک از این کاربردها، هدف اصلی افزایش راندمان انرژی و کاهش مصرف سوخت است.در کنار این موارد، مبدل حرارتی مارپیچ (Spiral Heat Exchanger) نیز در برخی کاربردهای صنعتی نقش مهمی دارد؛ بهویژه در سیالاتی که دارای ذرات معلق، ویسکوزیته بالا یا تمایل به رسوبگذاری هستند، زیرا طراحی مارپیچی مسیر جریان باعث کاهش گرفتگی و افزایش کارایی انتقال حرارت در شرایط عملیاتی سخت میشود.
مزایای کلیدی مبدل حرارتی صفحهای
- راندمان بسیار بالا نسبت به حجم
- طراحی فشرده و کمجا
- پاسخ سریع به تغییرات دما
- قابلیت توسعه ظرفیت (در مدلهای واشردار)
- کاهش مصرف انرژی سیستم
محدودیتهای اولیه طراحی مبدل حرارتی
با وجود مزایا، این تجهیز محدودیتهایی نیز دارد:
- حساسیت به رسوبگذاری
- محدودیت فشار در برخی مدلها
- نیاز به انتخاب دقیق متریال
- افت فشار قابل توجه در برخی طراحیها
مشخصات فنی، طراحی مهندسی و معیارهای انتخاب صنعتی
ورود به دنیای واقعی طراحی مبدل حرارتی صفحهای
با ساختار و اصول عملکرد مبدل حرارتی صفحهای آشنا شدیم. اما در صنعت واقعی، انتخاب این تجهیز صرفاً بر اساس تعریف تئوری انجام نمیشود؛ بلکه مجموعهای از پارامترهای فنی، محدودیتهای عملیاتی و تحلیلهای مهندسی تعیینکننده هستند.
در این فاز، تمرکز روی این است که یک مهندس چگونه باید مبدل حرارتی صفحهای مناسب را بر اساس مشخصات واقعی انتخاب کند.
مشخصات فنی کلیدی مبدل حرارتی صفحهای
هر مبدل حرارتی صفحهای دارای مجموعهای از مشخصات فنی است که مستقیماً روی عملکرد آن تأثیر میگذارد:
ظرفیت حرارتی (Heat Duty)
مقدار انرژی حرارتی که باید بین دو سیال منتقل شود.
Q = m × Cp × ΔT
محاسبه ظرفیت حرارتی در مبدل صفحهای
این پارامتر پایهایترین معیار انتخاب مبدل است.
ضریب انتقال حرارت کلی (U)
این ضریب نشاندهنده کیفیت انتقال حرارت بین دو سیال است.
U = Q / (A × ΔT)ضریب کلی انتقال حرارت
هرچه U بالاتر باشد، مبدل کوچکتر و کارآمدتر خواهد بود.
سطح انتقال حرارت (A)
سطح کل صفحات تعیینکننده ظرفیت واقعی مبدل است. افزایش سطح به معنی افزایش راندمان، اما همراه با افزایش افت فشار خواهد بود.
افت فشار (Pressure Drop)
یکی از حساسترین پارامترها در طراحی مبدل صفحهای.
ΔP = f × (L/D) × (ρV²/2)محاسبه افت فشار در جریان مبدل صفحهای
افت فشار بالا یعنی:
- افزایش مصرف انرژی پمپ
- کاهش دبی واقعی
- فشار بیشتر روی سیستم
متریال صفحات (Plate Materials)
انتخاب متریال یکی از حیاتیترین بخشهای طراحی است.
جدول انتخاب متریال:
| ویژگی | متریال پیشنهادی | نوع سیال |
|---|---|---|
| اقتصادی و استاندارد | SS304 | آب تمیز |
| مقاوم به خوردگی | SS316L | آب صنعتی |
| بسیار مقاوم | Titanium | سیالات خورنده |
| بهداشتی | Stainless Food Grade | صنایع غذایی |
انتخاب اشتباه در این بخش میتواند عمر تجهیز را بهشدت کاهش دهد.
بیشتر بخوانید: مبدل حرارتی خنک کن موتور دریایی – راهنمای جامع و مرجع آموزشی

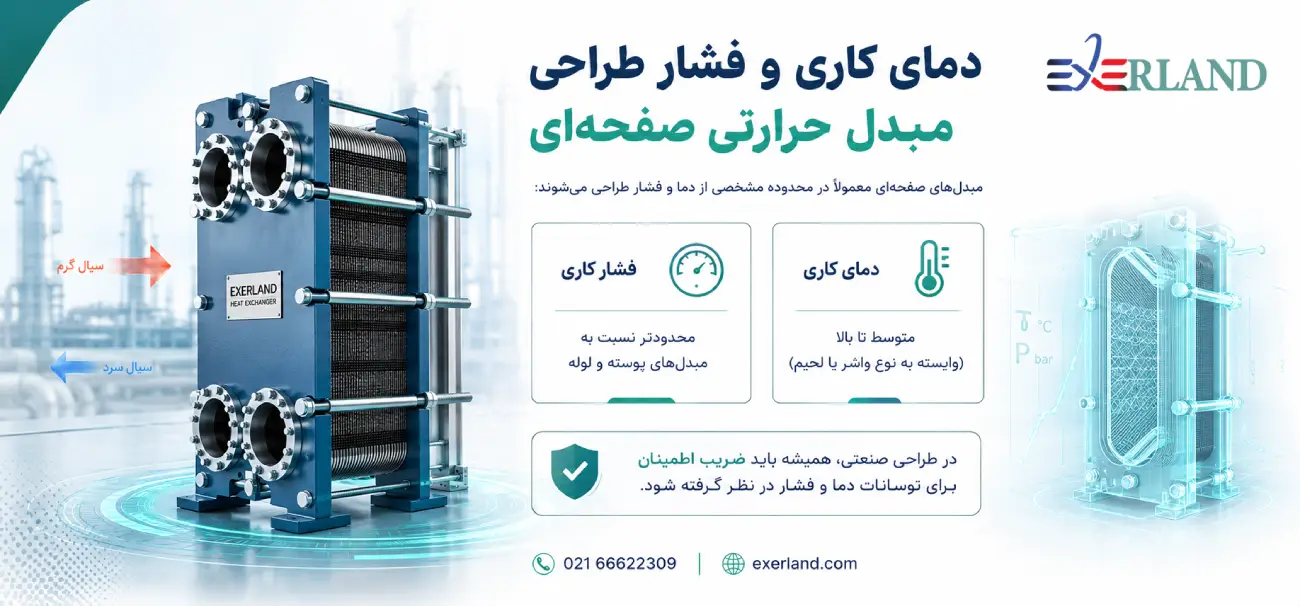

دمای کاری و فشار طراحی
مبدلهای صفحهای معمولاً در محدوده مشخصی از دما و فشار طراحی میشوند:
- دمای کاری: متوسط تا بالا (وابسته به نوع واشر یا لحیم)
- فشار کاری: محدودتر نسبت به مبدلهای پوسته و لوله
در طراحی صنعتی، همیشه باید ضریب اطمینان برای نوسانات دما و فشار در نظر گرفته شود.
تحلیل رفتار جریان در مبدل صفحهای
جریان در مبدل صفحهای بهصورت آشفته (Turbulent) طراحی میشود تا انتقال حرارت افزایش یابد.
اثر آشفتگی جریان:
- افزایش ضریب انتقال حرارت
- کاهش ضخامت لایه مرزی
- افزایش راندمان کلی سیستم
در مقابل، در مبدل حرارتی لوله ای پره دار (Finned Tube Heat Exchanger) نیز رفتار جریان بهگونهای طراحی میشود که با افزودن پرهها (Fins)، سطح انتقال حرارت افزایش یافته و آشفتگی موضعی در جریان هوا یا سیال اطراف لولهها ایجاد شود؛ این موضوع باعث بهبود چشمگیر انتقال حرارت بهویژه در کاربردهای گاز-مایع و سیستمهای خنککاری هوایی میگردد.

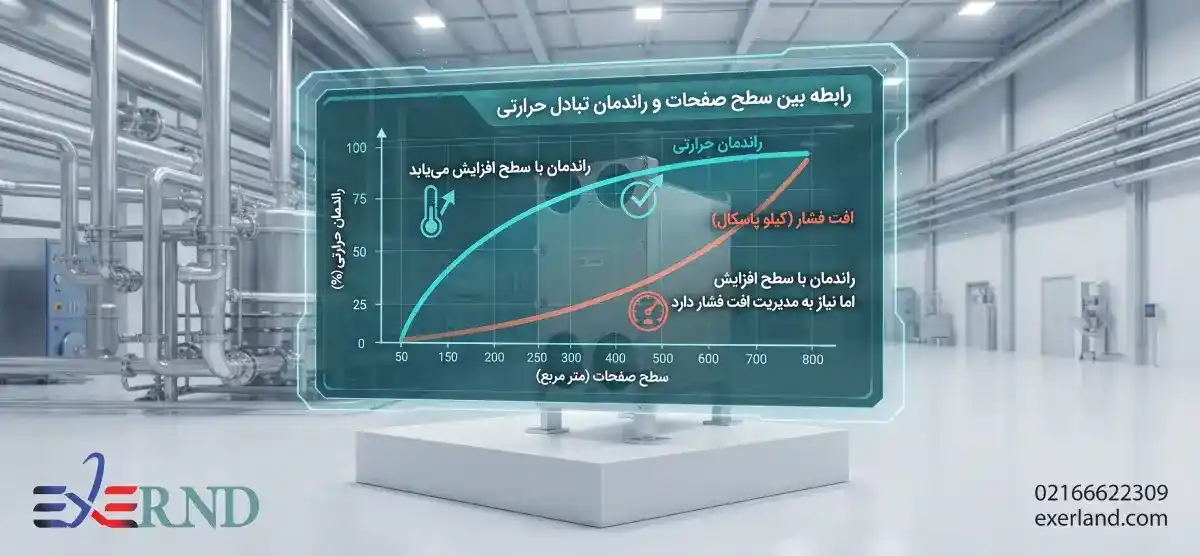

نمودار رابطه سطح و راندمان
افزایش سطح صفحات، راندمان را بالا میبرد اما باید با افت فشار متعادل شود.
در سیستم های صنعتی که نیاز به کنترل دقیق دما و راندمان بالا در فرآیندهای گرمایشی وجود دارد، استفاده از راهکارهای مدرن انتقال حرارت اهمیت زیادی دارد. در این میان، گزینههایی مانند مبدل های حرارتی پیشرفته میتوانند نقش مهمی در بهینهسازی عملکرد سیستم ایفا کنند؛ برای بررسی و خرید مبدل حرارتی الکتریکی میتوانید به بخش محصولات اکسرلند مراجعه کنید.
www.exerland.com/product/electric-heat-exchanger
انواع طراحی مبدل حرارتی صفحهای
مبدل واشردار (Gasketed)
- قابلیت باز شدن
- مناسب تعمیر و نگهداری
- رایج در صنعت
مبدل لحیمی (Brazed)
- فشرده و بدون واشر
- مناسب سیستمهای بسته
- نگهداری محدود
مبدل جوشی (Welded)
- مقاومت بالا
- مناسب فشار و دمای بالا
- کاربرد صنعتی سنگین
معیارهای انتخاب مهندسی مبدل صفحهای
انتخاب صحیح باید بر اساس چند محور انجام شود:
- ظرفیت حرارتی واقعی سیستم
- افت فشار قابل قبول
- نوع سیال و میزان رسوبگذاری
- شرایط دما و فشار
- قابلیت سرویس و نگهداری
- هزینه چرخه عمر (LCC)
در همین چارچوب، در برخی سیستمهای حرارتی مانند دیگ بخار (Boiler) نیز همین معیارها اهمیت پیدا میکنند؛ بهخصوص در انتخاب مبدلهای مرتبط با پیشگرمایش آب تغذیه یا بازیافت حرارت، زیرا هماهنگی بین ظرفیت حرارتی مبدل و توان تولید بخار دیگ، نقش مستقیمی در راندمان کل سیستم و کاهش مصرف انرژی دارد.
خطای رایج در انتخاب فنی
یکی از اشتباهات مهم در پروژههای صنعتی:
- انتخاب بر اساس کاتالوگ، نه شرایط واقعی
- نادیده گرفتن تغییرات دبی
- بیتوجهی به رسوبگذاری
- تمرکز صرف روی قیمت
این خطاها معمولاً باعث کاهش راندمان و افزایش هزینههای بهرهبرداری میشوند.
بیشتر بخوانید: مبدل حرارتی مناسب صنایع دارویی چیست؟انواع، کاربردها و استانداردهای طراحی
چرا قیمت مبدل حرارتی صفحهای فقط یک عدد نیست؟
در نگاه اول، قیمت مبدل حرارتی صفحهای (Plate Heat Exchanger) یک عدد ساده در پیشفاکتور است. اما در واقعیت صنعتی، این عدد حاصل مجموعهای از عوامل فنی، متریالی و طراحی است که هرکدام بهصورت مستقیم روی عملکرد نهایی سیستم اثر میگذارند.
در این فاز، وارد بخش حساس تصمیمگیری میشویم:
چرا دو مبدل با ظاهر مشابه، اختلاف قیمت چندبرابری دارند؟
عوامل اصلی تعیین قیمت مبدل حرارتی صفحهای
متریال صفحات (Plate Material)
مهمترین عامل در قیمتگذاری، جنس صفحات است.
| کاربرد | سطح قیمت | متریال |
|---|---|---|
| آب و کاربرد عمومی | اقتصادی | SS304 |
| صنایع صنعتی و خورنده | متوسط | SS316L |
| محیطهای بسیار خورنده | بالا | Titanium |
| شرایط خاص صنعتی | بسیار بالا | Hastelloy |
هر تغییر در متریال، مستقیماً هزینه ساخت و طول عمر را تغییر میدهد.
بیشتر بخوانید: بازیابی حرارت دودکش: افزایش راندمان و ایمنی سیستمهای صنعتی
ظرفیت حرارتی و اندازه مبدل
هرچه ظرفیت حرارتی (Heat Duty) بیشتر باشد، تعداد صفحات، سطح انتقال حرارت و ابعاد افزایش مییابد.
Q = m × Cp × ΔT
محاسبه ظرفیت حرارتی و تاثیر آن بر سایز مبدل
افزایش Q یعنی:
- صفحات بیشتر
- فریم بزرگتر
- هزینه بالاتر
فشار کاری طراحی
مبدلهایی که برای فشار بالاتر طراحی میشوند:
- ضخامت صفحات بیشتری دارند
- فریم قویتری دارند
- تستهای سختگیرانهتری را طی میکنند
در نتیجه قیمت آنها افزایش مییابد.
نوع طراحی (Gasketed, Brazed, Welded)
- واشردار: اقتصادیتر و قابل تعمیر
- لحیمی: فشرده اما محدود در سرویس
- جوشی: صنعتی و گرانتر
در کنار آن، مبدل حرارتی فین پلیت (Fin Plate Heat Exchanger) نیز در کاربردهایی که نیاز به سطح انتقال حرارت بسیار بالا در ابعاد فشرده وجود دارد مورد استفاده قرار میگیرد. طراحی فیندار این مبدل باعث افزایش چشمگیر سطح تماس حرارتی شده و آن را برای سیستمهای خنککاری با محدودیت فضا و نیاز به راندمان بالا، به گزینهای بسیار مؤثر تبدیل میکند.
جدول تاثیر عوامل بر قیمت
| تاثیر بر قیمت | عامل |
|---|---|
| بسیار زیاد | متریال صفحات |
| زیاد | ظرفیت حرارتی |
| متوسط تا زیاد | فشار طراحی |
| زیاد | برند سازنده |
| متوسط | نوع طراحی |
خطاهای رایج در خرید مبدل حرارتی صفحهای
انتخاب فقط بر اساس قیمت اولیه
بزرگترین اشتباه صنعتی این است که ارزانترین گزینه انتخاب شود، بدون بررسی عملکرد بلندمدت.
نتیجه:
- افت راندمان
- خرابی زودهنگام
- هزینه تعمیر بالا
نادیده گرفتن هزینه چرخه عمر (LCC)
هزینه واقعی یک مبدل شامل:
- انرژی مصرفی
- نگهداری
- توقف سیستم
- تعویض قطعات
گاهی یک مبدل گرانتر، در طول زمان بسیار اقتصادیتر است.پ
جهت دریافت اطلاعات از مبدل حرارتی اسپیرال به لینک مراجعه کنید.
انتخاب بدون در نظر گرفتن رسوبگذاری
رسوبگذاری باعث کاهش راندمان و افزایش افت فشار میشود و اگر در طراحی لحاظ نشود، هزینههای عملیاتی بالا میرود.
η = (Q_out / Q_in) × 100راندمان واقعی سیستم در شرایط بهرهبرداری
تحلیل اقتصادی واقعی (Economic View)
در صنعت، تصمیمگیری درست فقط مهندسی نیست؛ اقتصادی هم هست.
اجزای هزینه واقعی:
- CAPEX (هزینه خرید اولیه)
- OPEX (هزینه بهرهبرداری)
- Maintenance (نگهداری)
- Downtime Cost (هزینه توقف)
در بسیاری از پروژهها، OPEX از CAPEX مهمتر است.در همین چارچوب، انتخاب مبدل حرارتی دوار (Rotary Heat Exchanger) نیز از نظر اقتصادی اهمیت ویژهای دارد؛ زیرا این نوع مبدل با بازیافت انرژی از جریانهای خروجی و کاهش مصرف انرژی سیستمهای گرمایش و تهویه، میتواند OPEX را بهطور قابل توجهی کاهش دهد، حتی اگر هزینه اولیه (CAPEX) آن نسبت به برخی تجهیزات سادهتر بالاتر باشد.
نمودار ساده هزینه در طول زمان
در طول زمان، هزینه بهرهبرداری از هزینه خرید پیشی میگیرد.
برای انتخاب و بررسی انواع مبدلهای حرارتی صنعتی از جمله پوسته و لوله، صفحهای و سایر مدل های پرکاربرد، میتوانید به بخش محصولات اکسرلند مراجعه کنید. این مجموعه با ارائه راهکارهای متنوع انتقال حرارت، به شما کمک میکند بهترین گزینه را متناسب با شرایط فرآیندی انتخاب کنید.
www.exerland.com/category/heat-exchanger
اشتباهات پنهان در پروژه های صنعتی
- انتخاب بدون بررسی شرایط واقعی سیال
- عدم توجه به افت فشار واقعی
- خرید بر اساس کاتالوگ
- نادیده گرفتن شرایط آینده سیستم
- انتخاب برند بدون تحلیل فنی

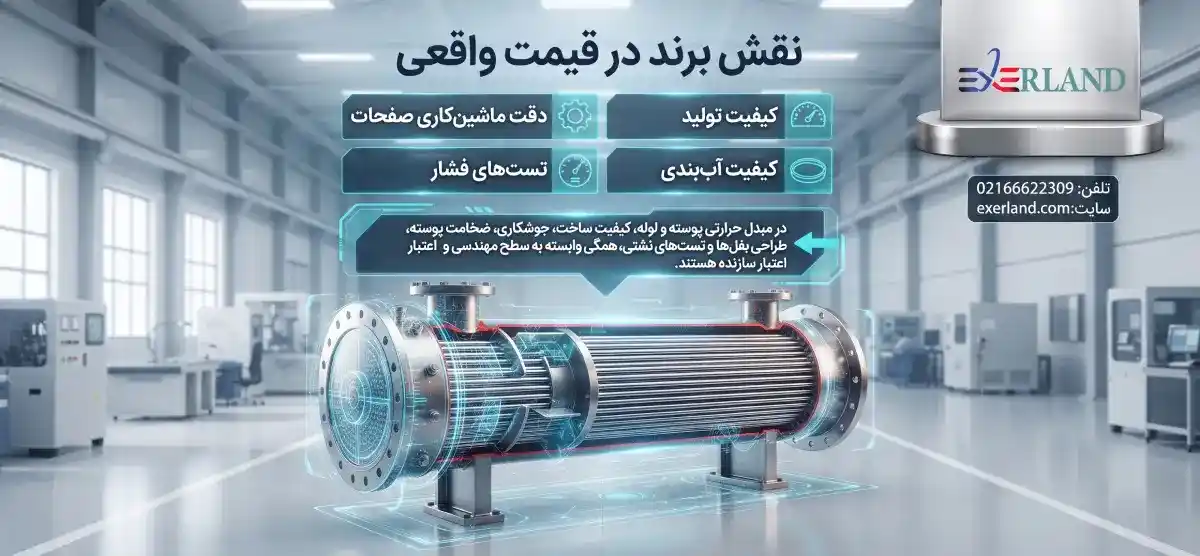

نقش برند در قیمت واقعی
برند فقط نام نیست؛ شامل:
- کیفیت تولید
- دقت ماشینکاری صفحات
- تستهای فشار
- کیفیت آببندی
به همین دلیل، اختلاف قیمت بین برندها همیشه منطقی است.در مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) نیز برند نقش بسیار مهمی دارد. در این نوع مبدل، کیفیت ساخت لولهها، نحوه جوشکاری، ضخامت پوسته، طراحی بفلها (Baffles) و انجام تستهای نشتی و فشار، همگی وابسته به سطح مهندسی و اعتبار سازنده هستند. برندهای معتبر معمولاً از متریال مقاومتر استفاده میکنند و طراحی بهینهتری ارائه میدهند که باعث افزایش عمر کاری و راندمان حرارتی دستگاه میشود.
