بهینه سازی مبدل حرارتی صفحه ای در فرآیندهای گرمایش و سرمایش محلول های شیمیایی صنعت نساجی

چرا بهینه‌سازی مبدل حرارتی صفحه ای در نساجی حیاتی است؟

در صنعت نساجی، فرآیندهای رنگرزی، شستشو، تثبیت رنگ، آماده‌سازی الیاف و عملیات تکمیلی همگی به سیستم‌های گرمایش و سرمایش دقیق نیاز دارند. بسیاری از این فرآیندها با محلول‌های شیمیایی مانند سود سوزآور، اسیدها، مواد رنگزا، مواد تثبیت‌کننده، سورفکتانت‌ها و نمک‌های معدنی انجام می‌شوند که کنترل دما در آن‌ها مستقیماً روی کیفیت محصول نهایی اثر می‌گذارد.

در چنین شرایطی، مبدل حرارتی صفحه ای (Plate Heat Exchanger) به دلیل راندمان بالا، ابعاد کوچک، قابلیت تعمیر آسان و امکان افزایش ظرفیت با اضافه کردن صفحات، یکی از بهترین گزینه‌ها برای گرمایش و سرمایش محلول‌های شیمیایی نساجی محسوب می‌شود.

اما نکته مهم این است که استفاده از مبدل صفحه ای به‌تنهایی کافی نیست؛ مسئله اصلی این است که مبدل باید بهینه‌سازی شود تا مصرف انرژی کاهش یابد، راندمان انتقال حرارت بالا برود، گرفتگی و رسوب کنترل شود و هزینه تعمیرات و توقف خط تولید به حداقل برسد.

در این مقاله، به صورت مهندسی و دقیق بررسی می‌کنیم که چگونه می‌توان مبدل حرارتی صفحه ای را در فرآیندهای گرمایش و سرمایش محلول‌های شیمیایی صنعت نساجی بهینه کرد.

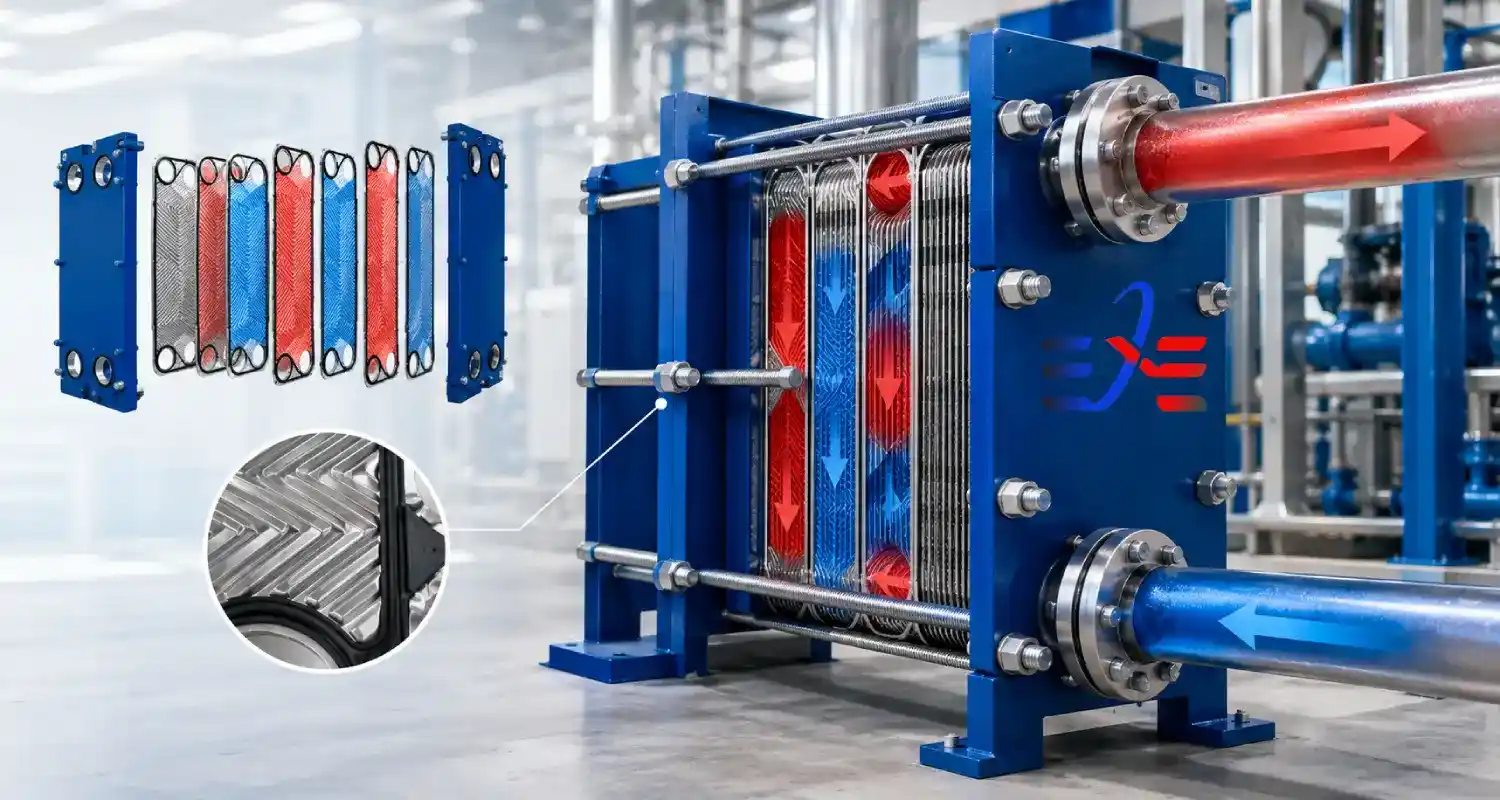

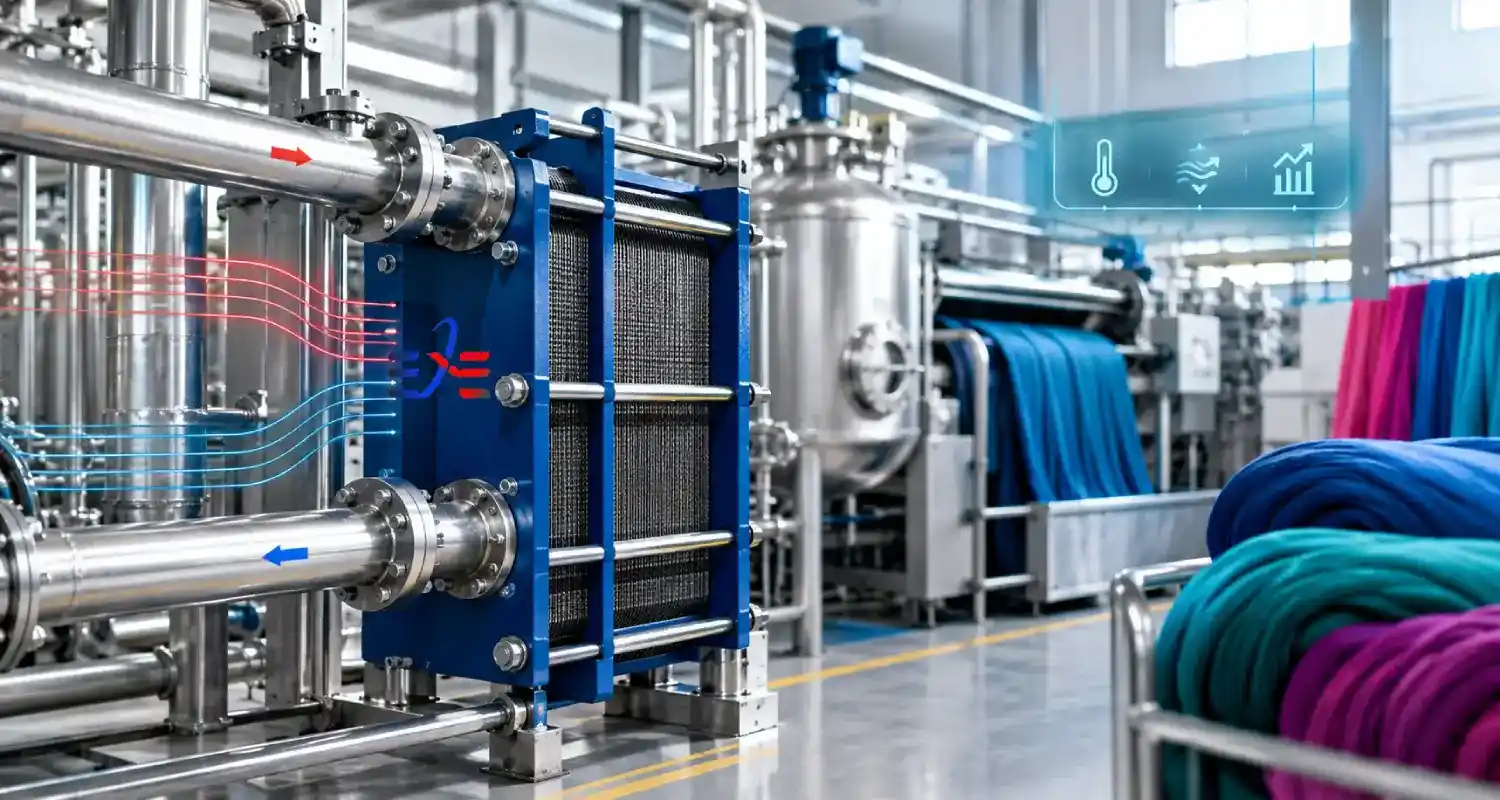

تعریف مبدل حرارتی صفحه ای و مکانیزم عملکرد آن

مبدل حرارتی صفحه ای نوعی مبدل انتقال حرارت است که از مجموعه ای صفحات فلزی نازک (معمولاً استنلس استیل) تشکیل شده که بین آن‌ها واشر (Gasket) یا اتصال جوشی قرار می‌گیرد. سیال گرم و سیال سرد در کانال‌های متناوب حرکت کرده و انتقال حرارت از طریق صفحات صورت می‌گیرد.

مزیت اصلی این ساختار، ایجاد سطح انتقال حرارت بالا و همچنین ایجاد جریان آشفته (Turbulent Flow) در کانال‌هاست که باعث افزایش ضریب انتقال حرارت می‌شود.

به زبان ساده، در مبدل صفحه ای:

• سطح انتقال حرارت بسیار بیشتر از مبدل های پوسته و لوله است.
• ضریب انتقال حرارت کلی (U) بالاتر است.
• سرعت پاسخ‌دهی سیستم به تغییرات دمایی سریع‌تر است.
• امکان بازکردن و شستشوی صفحات وجود دارد.

برای بررسی ساختار، انواع، اصول عملکرد و معیارهای انتخاب، می‌توانید به راهنمای جامع مبدل حرارتی صفحه ای مراجعه کنید.

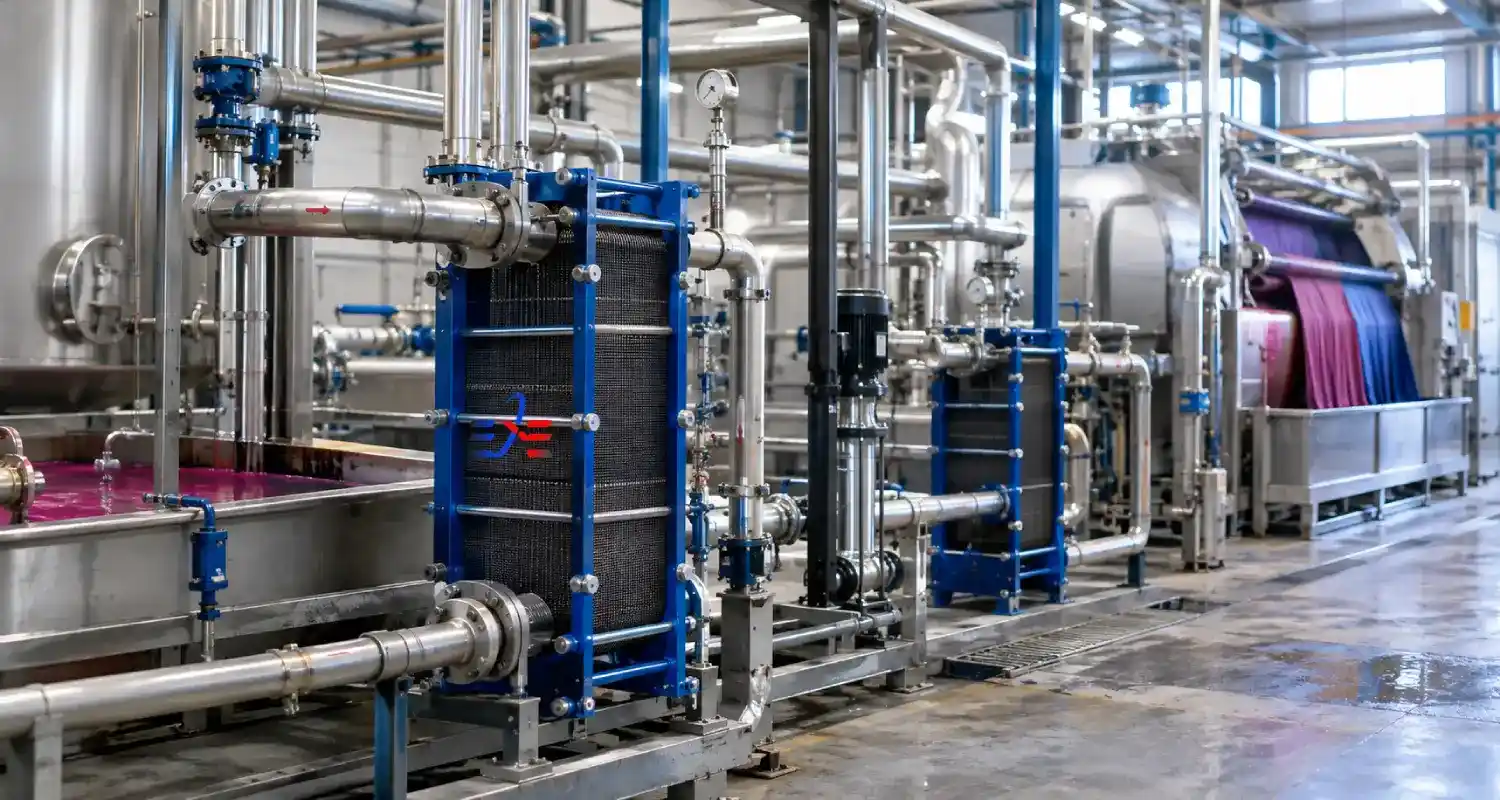

کاربردهای کلیدی مبدل صفحه ای در فرآیندهای شیمیایی نساجی

مبدل حرارتی صفحه ای در نساجی معمولاً در بخش‌های زیر استفاده می‌شود:

1) گرمایش محلول‌های رنگرزی

محلول رنگرزی باید در محدوده دمایی دقیق (مثلاً 60 تا 98 درجه سانتی‌گراد) نگه داشته شود. نوسان دما باعث اختلاف در یکنواختی رنگ و ایجاد لکه می‌شود.

2) سرمایش محلول‌های شیمیایی پس از فرآیند

پس از تثبیت یا رنگرزی، بسیاری از محلول‌ها باید قبل از تخلیه یا ورود به مرحله بعدی سرد شوند تا به تجهیزات آسیب نزنند یا واکنش ناخواسته ایجاد نشود.

3) بازیافت انرژی و کاهش مصرف بخار

در برخی کارخانه‌ها، محلول خروجی داغ می‌تواند به عنوان منبع انرژی برای پیش‌گرمایش محلول ورودی استفاده شود. این روش باعث کاهش مصرف بخار و کاهش هزینه سوخت می‌شود.در مدارهایی که دفع حرارت به هوای محیط به جای آب خنک‌کننده مدنظر است، می‌توان گزینه‌های مبدل حرارتی هوا خنک را نیز در مرحله انتخاب تجهیزات بررسی کرد.

4) کنترل دمای خطوط شستشو و تکمیل

در شستشوی صنعتی، کنترل دمای آب و محلول شوینده برای حذف مواد شیمیایی باقی‌مانده بسیار مهم است.

اهمیت بهینه سازی مبدل حرارتی صفحه ای در صنعت نساجی

بهینه سازی در اینجا یعنی رسیدن به بیشترین انتقال حرارت ممکن، با کمترین افت فشار و کمترین هزینه عملیاتی. در صنعت نساجی، اگر مبدل بهینه نباشد، مشکلات زیر رخ می‌دهد:

• افزایش مصرف بخار و انرژی حرارتی
• افزایش مصرف آب سرد یا برج خنک کننده
• افت کیفیت رنگرزی و تثبیت
• رسوب‌گذاری و گرفتگی صفحات
• افزایش افت فشار و فشار به پمپ‌ها
• توقف‌های مکرر خط تولید
• افزایش هزینه شستشو و تعمیرات

به همین دلیل، طراحی و انتخاب مبدل صفحه ای باید دقیقاً بر اساس مشخصات محلول شیمیایی، دبی، دمای فرآیند، ویسکوزیته و احتمال رسوب انجام شود.مبدل های صفحه ای بر اساس روش اتصال صفحات، نوع کاربرد و شرایط فرآیندی به ساختارهای مختلفی تقسیم می‌شوند که جزئیات آن‌ها در انواع مبدل حرارتی صفحه ای و مقایسه آن ها بررسی شده است.

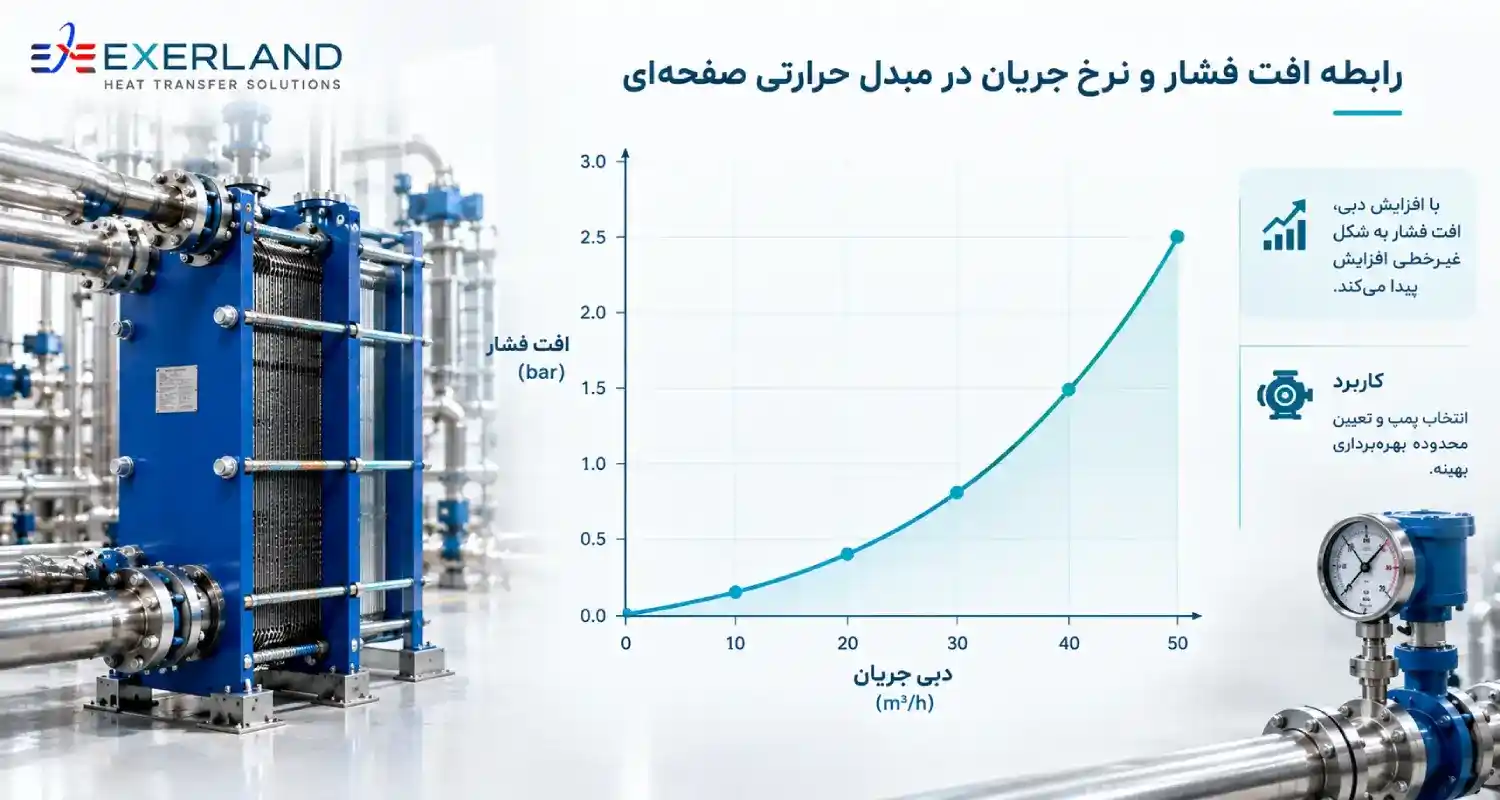

 نمودار رابطه افت فشار و نرخ جریان در مبدل حرارتی صفحه ای

کاربرد: انتخاب پمپ و تعیین محدوده بهره‌برداری بهینه.

پارامترهای مهندسی مؤثر در عملکرد مبدل صفحه ای

برای تحلیل و بهینه سازی، چند پارامتر کلیدی وجود دارد که باید دقیق بررسی شوند:

1) نرخ جریان (Flow Rate)

افزایش دبی معمولاً باعث افزایش انتقال حرارت می‌شود، اما افت فشار را هم بالا می‌برد. انتخاب دبی مناسب یعنی ایجاد تعادل بین راندمان و مصرف انرژی پمپ.

2) اختلاف دما (ΔT)

هرچه اختلاف دمای بین دو سیال بیشتر باشد، انتقال حرارت راحت‌تر انجام می‌شود. اما در فرآیندهای نساجی معمولاً محدودیت‌هایی وجود دارد (مثلاً جلوگیری از شوک حرارتی یا واکنش سریع مواد شیمیایی).

3) ضریب انتقال حرارت کلی (U)

U مهم‌ترین شاخص عملکرد مبدل است و نشان می‌دهد مبدل تا چه حد قادر به انتقال انرژی حرارتی است.

4) افت فشار (ΔP)

افت فشار زیاد باعث افزایش توان مصرفی پمپ‌ها و کاهش عمر سیستم می‌شود. در بسیاری از پروژه‌های نساجی، افت فشار معیار تعیین‌کننده انتخاب نوع صفحه و تعداد کانال‌هاست.

5) رسوب و گرفتگی (Fouling)

محلول‌های نساجی معمولاً دارای ذرات معلق، مواد رنگزا، پلیمرها و املاح هستند. این مواد می‌توانند سطح صفحات را بپوشانند و انتقال حرارت را کاهش دهند.

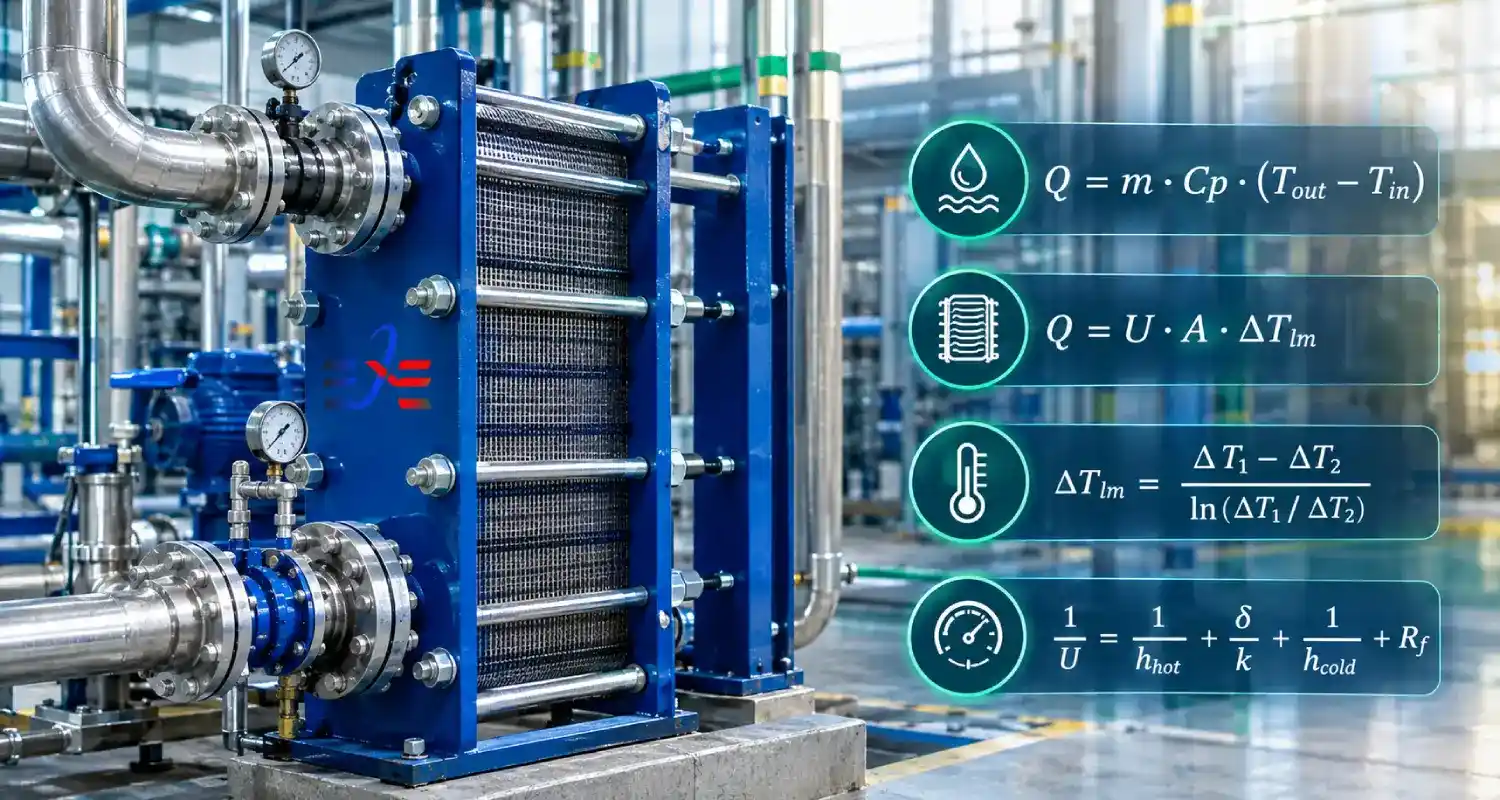

فرمول های اصلی محاسبات انتقال حرارت در مبدل صفحه ای

برای اینکه متن مقاله مهندسی و قابل استناد باشد، مهم‌ترین روابط انتقال حرارت را در قالب استاندارد ارائه می‌کنیم.

نام فرمول: رابطه انتقال حرارت کلی (Heat Duty)

در این رابطه:

• Q نرخ انتقال حرارت (W یا kW)
• m دبی جرمی سیال (kg/s)
• Cp گرمای ویژه سیال (kJ/kg.K)
• T_out دمای خروجی
• T_in دمای ورودی

نام فرمول: رابطه انتقال حرارت بر اساس سطح مبدل

• U ضریب انتقال حرارت کلی (W/m².K)
• A سطح مؤثر انتقال حرارت (m²)
• ΔT_lm اختلاف دمای میانگین لگاریتمی

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)

• ΔT1 اختلاف دمای دو سیال در ورودی
• ΔT2 اختلاف دمای دو سیال در خروجی

نام فرمول: ضریب انتقال حرارت کلی با در نظر گرفتن رسوب

• h_hot ضریب جابجایی سمت سیال گرم
• h_cold ضریب جابجایی سمت سیال سرد
• δ ضخامت صفحه
• k ضریب هدایت حرارتی صفحه
• Rf مقاومت رسوب (Fouling Resistance)

جدول داده های مهم موردنیاز برای طراحی مبدل حرارتی صفحه ای در نساجی

در یک طراحی واقعی، مهندس باید داده های زیر را از کارفرما یا خط تولید دریافت کند.

این جدول یکی از پایه‌های مهم برای طراحی مهندسی است و اگر در مقاله درج شود، ارزش مرجع بودن محتوا را بالا می‌برد.در واحدهای صنعتی بزرگ که نیاز به ظرفیت انتقال حرارت بالایی وجود دارد، مبدل حرارتی چند لوله ای به عنوان یکی از راهکارهای متداول مورد استفاده قرار می‌گیرد.

تحلیل فرآیندهای گرمایش و سرمایش در نساجی از نگاه انرژی

در بسیاری از کارخانه‌های نساجی، هزینه انرژی (بخار، گاز، برق چیلر و پمپ‌ها) سهم بزرگی از هزینه تولید را تشکیل می‌دهد. اگر مبدل حرارتی صفحه‌ای درست طراحی نشود، کارخانه مجبور است بخار بیشتری مصرف کند یا سیستم سرمایش را با ظرفیت بالاتر خریداری کند.

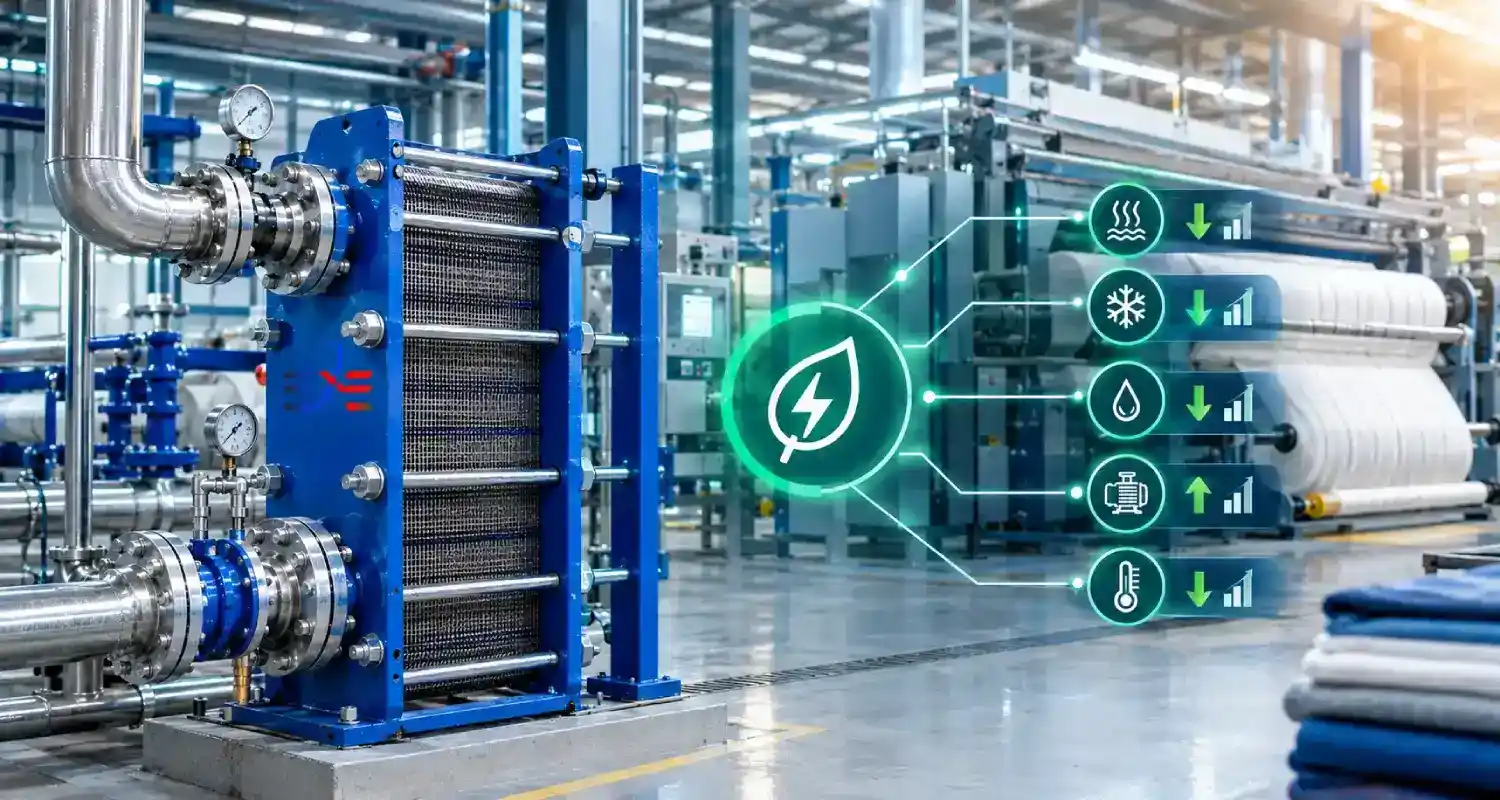

از دید مهندسی، بهینه سازی مبدل صفحه ای باعث می‌شود:

• ظرفیت واقعی انتقال حرارت افزایش یابد.
• مصرف بخار کاهش یابد.
• مصرف آب برج خنک‌کننده کمتر شود.
• زمان رسیدن به دمای هدف کاهش یابد.
• هزینه برق پمپ‌ها بهینه شود.
• سیستم کنترل دما دقیق‌تر کار کند.

به همین دلیل، مبدل حرارتی صفحه ای در نساجی فقط یک تجهیز مکانیکی نیست؛ بلکه بخشی از سیستم مدیریت انرژی کارخانه است.

چالش های خاص محلول های شیمیایی نساجی برای مبدل صفحه ای

محلول‌های نساجی به دلایل زیر برای مبدل صفحه ای چالش ایجاد می‌کنند:

1) خوردگی شیمیایی

مواد مانند اسید استیک، اسید سولفوریک رقیق، سود سوزآور و برخی نمک‌ها می‌توانند باعث خوردگی صفحه و خرابی واشر شوند.

2) رسوب و جرم گیری

وجود آهک، نمک‌های معدنی، ذرات رنگ و پلیمرهای تثبیت‌کننده باعث کاهش راندمان انتقال حرارت می‌شود.

3) تغییر ویسکوزیته با دما

بعضی محلول‌ها با کاهش دما به شدت غلیظ می‌شوند و افت فشار را افزایش می‌دهند.اگر سیال فرآیندی به دلیل ویسکوزیته بالا، ذرات معلق یا شرایط عملیاتی خاص برای مبدل صفحه‌ای محدودیت ایجاد کند، بررسی گزینه‌هایی مانند مبدل حرارتی چند لوله ای می‌تواند بخشی از فرآیند انتخاب مهندسی باشد.

4) حساسیت کیفیت محصول به دما

در رنگرزی، اختلاف ۲ تا ۳ درجه ممکن است باعث تغییر طیف رنگ شود. پس طراحی باید با هدف کنترل دقیق دما انجام شود، نه فقط انتقال حرارت.

بهینه سازی یعنی طراحی دقیق، نه فقط انتخاب یک مبدل آماده

در بسیاری از پروژه‌های صنعتی نساجی، انتخاب مبدل حرارتی صفحه ای به‌صورت تجربی انجام می‌شود؛ یعنی صرفاً بر اساس ظرفیت تقریبی یا پیشنهاد فروشنده. نتیجه این رویکرد معمولاً یکی از دو حالت است: یا مبدل بیش‌ازحد بزرگ انتخاب می‌شود و هزینه سرمایه‌گذاری افزایش پیدا می‌کند، یا مبدل کوچک‌تر از نیاز واقعی انتخاب شده و خط تولید با افت کیفیت، نوسان دما و افزایش مصرف انرژی مواجه می‌شود.

بهینه‌سازی مبدل حرارتی صفحه ای در فرآیندهای گرمایش و سرمایش محلول‌های شیمیایی نساجی باید بر اساس محاسبات مهندسی انجام شود. هدف در این فاز، ارائه یک چارچوب کاربردی برای انتخاب تعداد صفحات، تعیین سطح انتقال حرارت، کنترل افت فشار، انتخاب جنس صفحات و واشر، و انتخاب آرایش جریان است.در کاربردهایی که انتقال حرارت بین سیال و هوا انجام می‌شود، فناوری‌های متفاوتی با مبدل صفحه‌ای مطرح هستند؛ از جمله مبدل حرارتی رادیاتور - پره ای که بر پایه افزایش سطح تماس با هوا کار می‌کند.

این فاز به‌گونه‌ای نوشته شده که هم برای مهندسان بهره‌برداری و هم برای کارفرمایان و مدیران پروژه قابل استفاده باشد.

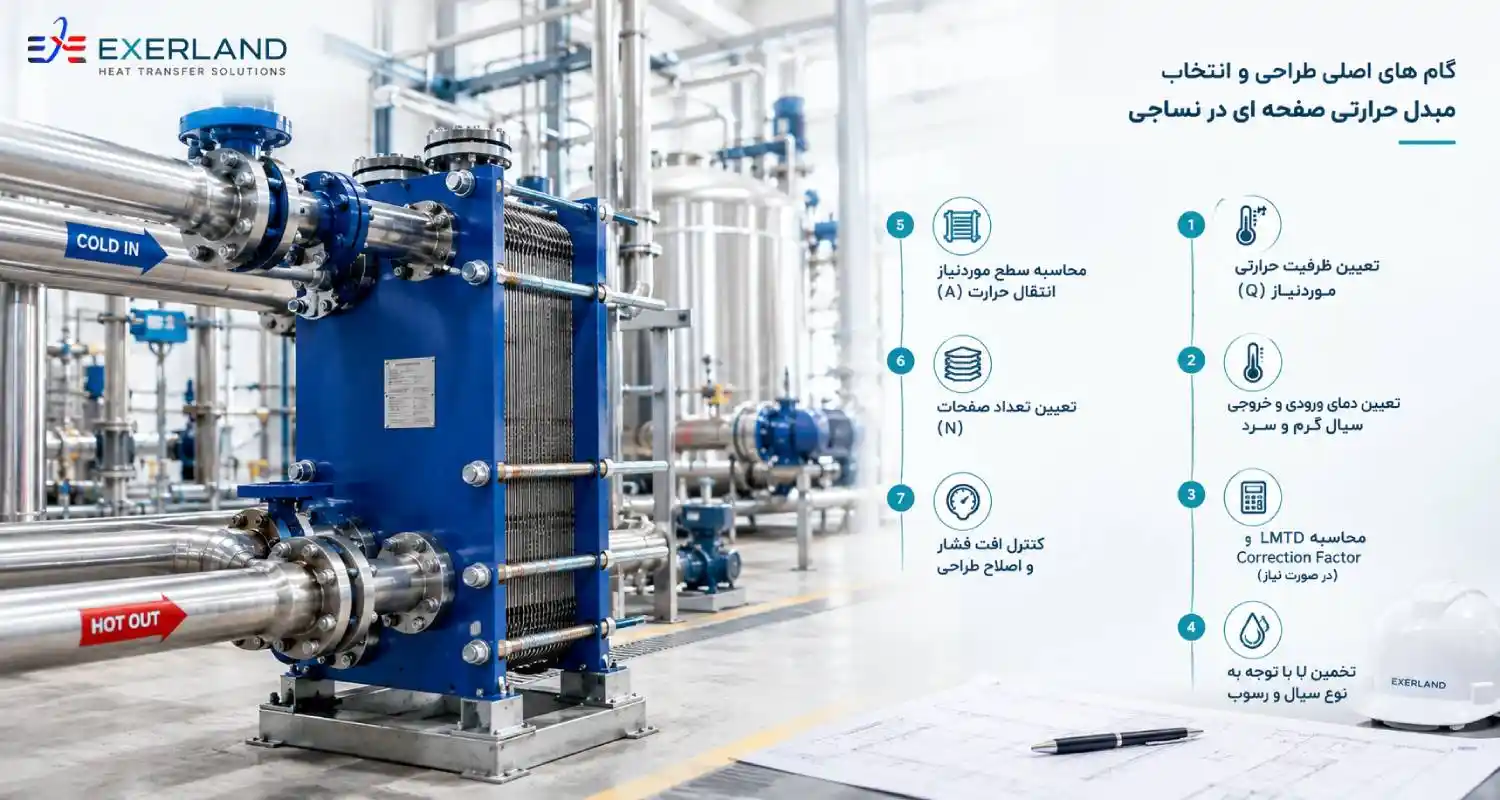

گام های اصلی طراحی و انتخاب مبدل حرارتی صفحه ای در نساجی

در طراحی یک Plate Heat Exchanger برای محلول های شیمیایی نساجی، معمولاً ۷ گام اصلی وجود دارد:

1. تعیین ظرفیت حرارتی موردنیاز (Q)
2. تعیین دمای ورودی و خروجی سیال گرم و سرد
3. محاسبه LMTD و Correction Factor (در صورت نیاز)
4. تخمین U با توجه به نوع سیال و رسوب
5. محاسبه سطح موردنیاز انتقال حرارت (A)
6. تعیین تعداد صفحات (N)
7. کنترل افت فشار و اصلاح طراحی

اگر این مراحل دقیق انجام شوند، مبدل بهینه می‌شود و در عملکرد واقعی کارخانه، کاهش مصرف بخار و آب سرد کاملاً محسوس خواهد بود.برای تبدیل این داده‌های فرآیندی به انتخاب فنی، بررسی چک لیست انتخاب مبدل حرارتی صفحه ای می‌تواند معیارهای طراحی و انتخاب را منظم کند.

محاسبه بار حرارتی (Heat Load) در خطوط رنگرزی و شستشو

در صنعت نساجی، بار حرارتی بسته به فرآیند می‌تواند بسیار متغیر باشد. مثلاً:

• در رنگرزی راکتیو، دما باید از ۳۰ به ۶۰ و سپس به ۹۰ درجه برسد.
• در شستشوی نهایی، محلول باید سریع سرد شود تا الیاف آسیب نبینند.
• در خطوط تکمیل، کنترل دقیق دما برای رزین‌کاری یا تثبیت ضروری است.

برای محاسبه Q، رابطه پایه انتقال حرارت استفاده می‌شود.

نام فرمول: بار حرارتی (Heat Duty)

نکته مهم: در نساجی معمولاً محلول‌ها ترکیبی از آب + مواد شیمیایی هستند، بنابراین Cp و چگالی باید اصلاح شوند یا از دیتاشیت مواد استفاده شود.برای طراحی واقعی، محاسبه بار حرارتی باید همراه با دبی، دما، خواص سیال و LMTD انجام شود؛ جزئیات بیشتر در صفحه محاسبات حرارتی مبدل حرارتی صفحه ای قابل بررسی است.

محاسبه LMTD و انتخاب آرایش جریان (Counter Flow یا Parallel Flow)

یکی از تصمیم‌های کلیدی در طراحی مبدل صفحه ای، انتخاب آرایش جریان است.

• در جریان موازی (Parallel Flow)، هر دو سیال هم‌جهت حرکت می‌کنند.
• در جریان مخالف (Counter Flow)، سیالات خلاف جهت هم حرکت می‌کنند.

در اغلب فرآیندهای نساجی، جریان مخالف بهترین انتخاب است چون LMTD بیشتری ایجاد می‌کند و مبدل کوچک‌تر می‌شود.

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)

برای Counter Flow:

• ΔT1 = T_hot,in - T_cold,out
• ΔT2 = T_hot,out - T_cold,in

برای Parallel Flow:

• ΔT1 = T_hot,in - T_cold,in
• ΔT2 = T_hot,out - T_cold,out

چرا Counter Flow در نساجی راندمان بالاتری دارد؟

در خطوط رنگرزی و شستشو، معمولاً هدف این است که:

• سیال سرد تا حد امکان گرم شود (مثلاً پیش‌گرمایش آب ورودی)
• سیال گرم تا حد امکان سرد شود (مثلاً کاهش دمای پساب خروجی)

این هدف در جریان مخالف بهتر محقق می‌شود. بنابراین، برای بهینه‌سازی انرژی و کاهش مصرف بخار، Counter Flow توصیه می‌شود.

جدول مقایسه آرایش جریان در مبدل صفحه ای برای فرآیندهای نساجی

محاسبه سطح انتقال حرارت موردنیاز (A) برای طراحی مبدل پلیت

بعد از محاسبه Q و LMTD، سطح موردنیاز مبدل محاسبه می‌شود:

نام فرمول: سطح موردنیاز مبدل حرارتی صفحه‌ای

این فرمول یکی از مهم‌ترین بخش‌های طراحی است. اما مسئله اینجاست که U ثابت نیست و باید با توجه به نوع سیال، جریان، ویسکوزیته و رسوب تخمین زده شود.

ضریب انتقال حرارت کلی (U) در محلول‌های شیمیایی نساجی

U در مبدل صفحه‌ای معمولاً بین 1500 تا 6000 W/m².K متغیر است.

در نساجی، به دلیل وجود رنگ، املاح و مواد شیمیایی، مقدار U اغلب کاهش پیدا می‌کند. برای طراحی محافظه‌کارانه، بهتر است U کمتر از مقدار تئوری در نظر گرفته شود.

نام فرمول: رابطه کلی ضریب انتقال حرارت با مقاومت‌ها

انتخاب ضریب رسوب (Fouling Factor) در طراحی مبدل صفحه ای نساجی

در طراحی استاندارد، Fouling Factor معمولاً از دیتاشیت‌های مهندسی انتخاب می‌شود. اما در نساجی باید واقع‌بین بود. وجود موارد زیر رسوب را تشدید می‌کند:

• سختی آب (CaCO₃)
• رنگ‌های دیسپرس و راکتیو
• پلیمرهای تثبیت‌کننده
• روغن‌های باقی‌مانده از الیاف
• ذرات معلق در پساب

در خطوطی که CIP منظم دارند، می‌توان Rf را کمتر گرفت. اما در خطوط سنتی، Rf باید محافظه‌کارانه باشد.

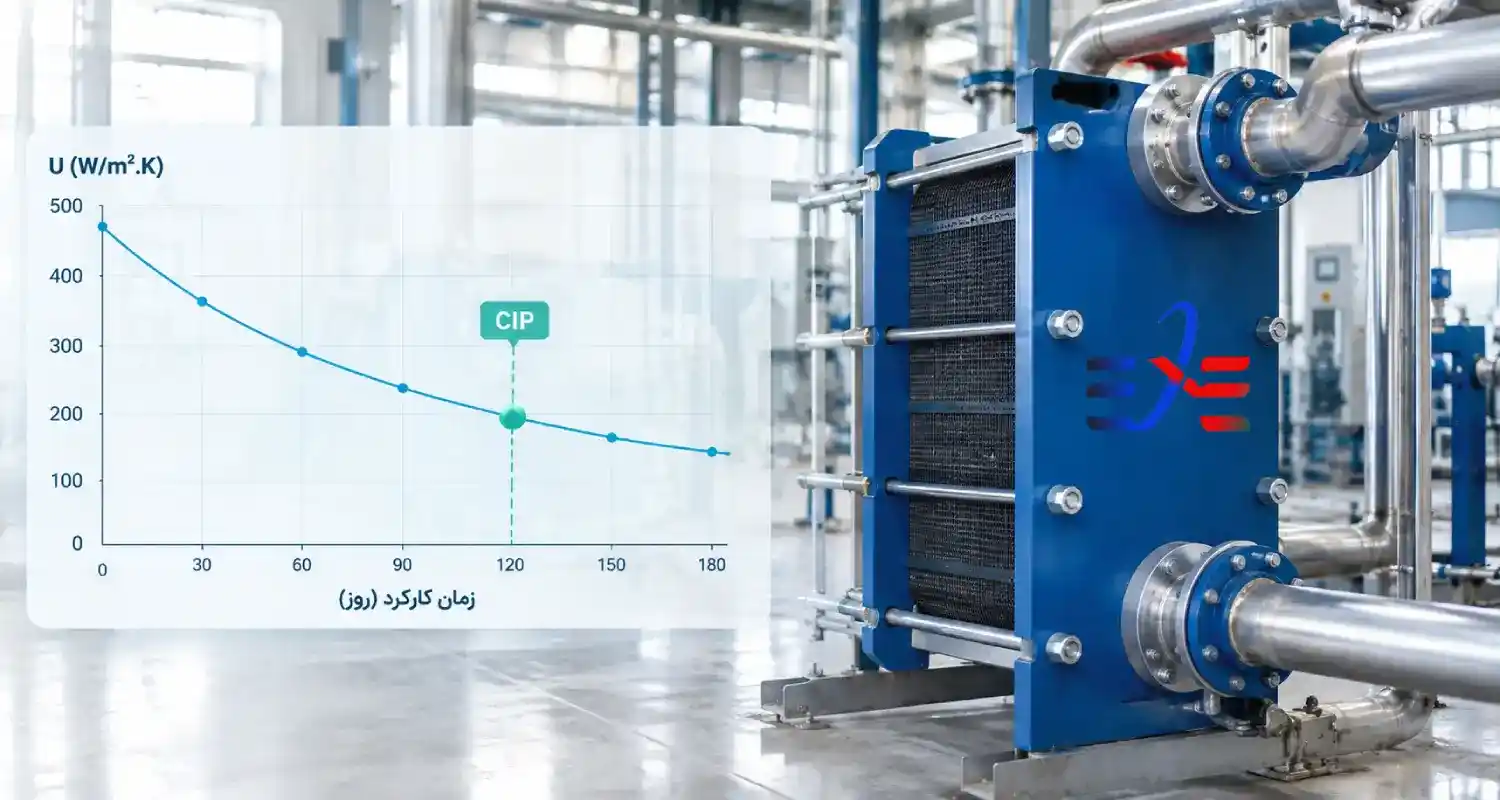

کاهش ضریب انتقال حرارت (U) در اثر رسوب‌گذاری در زمان

کاربرد: برنامه‌ریزی نگهداری پیشگیرانه و جلوگیری از افت راندمان شدید.

انتخاب تعداد صفحات مبدل حرارتی صفحه ای (N) و اثر آن در عملکرد

بعد از تعیین سطح A، تعداد صفحات تعیین می‌شود. سطح هر صفحه مشخص است (مثلاً 0.25 یا 0.5 متر مربع).

نام فرمول: تعداد صفحات موردنیاز

• A سطح کل انتقال حرارت
• A_plate سطح مؤثر هر صفحه

اما در عمل، N باید اصلاح شود چون:

• صفحات ابتدا و انتها سطح کامل ندارند
• تعداد کانال‌های عبوری تعیین‌کننده افت فشار است
• افزایش صفحات باعث افزایش طول مسیر و افزایش افت فشار می‌شود

بنابراین مهندس باید طراحی را بهینه کند، نه صرفاً N را محاسبه کند.

رابطه تعداد کانال‌ها و افت فشار در مبدل پلیت

در مبدل حرارتی صفحه‌ای، سیالات از کانال‌هایی عبور می‌کنند که بین صفحات ایجاد می‌شود. اگر تعداد صفحات زیاد شود، تعداد کانال‌ها بیشتر شده و سرعت جریان در هر کانال کاهش پیدا می‌کند.

کاهش سرعت جریان:

• افت فشار را کم می‌کند
• اما آشفتگی را کاهش داده و انتقال حرارت را پایین می‌آورد

پس تعداد صفحات باید طوری انتخاب شود که جریان در محدوده آشفته باقی بماند.

فرمول محاسبه عدد رینولدز برای بررسی رژیم جریان در مبدل صفحه‌ای

نام فرمول: عدد رینولدز (Reynolds Number)

• ρ چگالی سیال
• V سرعت سیال
• D_h قطر هیدرولیکی کانال
• μ ویسکوزیته دینامیکی

به طور کلی:

• Re < 2300 → جریان آرام
• Re بین 2300 تا 4000 → گذار
• Re > 4000 → جریان آشفته (مطلوب در مبدل صفحه‌ای)

در مبدل‌های صفحه‌ای، هدف این است که Re به محدوده آشفته برسد تا U افزایش یابد.

محاسبه افت فشار (Pressure Drop) و اهمیت آن در طراحی صنعتی نساجی

یکی از بزرگ‌ترین اشتباهات در انتخاب مبدل حرارتی صفحه ای در نساجی این است که فقط ظرفیت حرارتی بررسی می‌شود و افت فشار نادیده گرفته می‌شود. نتیجه این اشتباه:

• پمپ موجود توان کافی ندارد
• دبی افت می‌کند
• کنترل دما مختل می‌شود
• سیستم وارد حالت ناپایدار می‌شود

افت فشار در مبدل صفحه ای تابع سرعت، تعداد کانال‌ها، نوع شیار صفحه و ویسکوزیته سیال است.در پروژه‌هایی که فشار کاری، دمای بالا یا محدودیت‌های فرآیندی انتخاب مبدل صفحه‌ای را دشوار می‌کند، مقایسه آن با مبدل حرارتی پوسته و لوله می‌تواند به انتخاب آرایش مناسب انتقال حرارت کمک کند.

نام فرمول: افت فشار کلی در کانال مبدل صفحه ای (فرم عمومی)

• f ضریب اصطکاک
• L طول مسیر جریان
• D_h قطر هیدرولیکی
• V سرعت جریان

محدوده مجاز افت فشار برای سیستم های گرمایش و سرمایش نساجی

در پروژه‌های صنعتی، معمولاً افت فشار قابل قبول در هر سمت مبدل به شکل زیر است:

• سمت آب یا محلول: 0.2 تا 0.7 bar
• سمت بخار کندانس یا آب داغ: 0.3 تا 1 bar
• سمت چیلر یا برج: ترجیحاً کمتر از 0.5 bar

اگر افت فشار بیشتر شود، توان پمپ افزایش یافته و هزینه برق بالا می‌رود.

انتخاب نوع صفحه (Plate Pattern) و اثر آن روی راندمان انتقال حرارت

صفحات مبدل دارای شیارها و الگوهای مختلف هستند. رایج‌ترین حالت‌ها:

• High Theta Plate (زاویه بالا)
• Low Theta Plate (زاویه پایین)
• Mixed Pattern (ترکیبی)

صفحات زاویه بالا باعث آشفتگی بیشتر و انتقال حرارت بهتر می‌شوند اما افت فشار را زیاد می‌کنند. صفحات زاویه پایین افت فشار کمتر دارند اما انتقال حرارت کاهش می‌یابد.

در نساجی، اگر سیال ویسکوز باشد (مثل محلول‌های دارای پلیمر)، بهتر است الگوی Low Theta یا ترکیبی انتخاب شود.

جدول انتخاب نوع صفحه بر اساس شرایط فرآیند در نساجی

بیشتر بخوانید: بهینه سازی طراحی مبدل حرارتی برای فرآیندهای متالورژی

انتخاب جنس صفحات مبدل حرارتی صفحه ای برای محلول های شیمیایی نساجی

انتخاب متریال صفحه در نساجی بسیار حیاتی است. چون محلول‌ها ممکن است خورنده باشند و خرابی صفحه باعث نشتی و توقف خط تولید می‌شود.

رایج‌ترین جنس صفحات:

• Stainless Steel 304
• Stainless Steel 316 / 316L
• Titanium
• Hastelloy (برای شرایط خاص)

در اغلب کاربردهای نساجی، SS316 بهترین انتخاب اقتصادی-مهندسی است چون مقاومت خوبی در برابر مواد شیمیایی و خوردگی دارد.

جدول انتخاب متریال صفحات برای مواد شیمیایی رایج نساجی

انتخاب نوع واشر (Gasket) برای مبدل صفحه ای در صنعت نساجی

واشرها نقطه ضعف رایج مبدل صفحه ای هستند. چون در تماس مستقیم با مواد شیمیایی قرار دارند و اگر انتخاب درست نباشد، نشتی ایجاد می‌شود.برای فرآیندهایی که امکان بازکردن مبدل، تعویض واشر و شستشوی مکانیکی اهمیت دارد، مبدل حرارتی صفحه ای گسکت دار گزینه‌ای است که باید بر اساس دما، فشار، سیال و سازگاری واشر انتخاب شود.

واشرهای رایج:

• NBR (Nitrile Rubber)
• EPDM
• Viton (FKM)

در نساجی:

• EPDM برای آب داغ و بخار مناسب است
• Viton برای مواد شیمیایی قوی و دمای بالا مناسب‌تر است
• NBR بیشتر برای روغن‌ها و برخی مواد آلی کاربرد دارد

جدول انتخاب واشر مناسب برای فرآیندهای گرمایش و سرمایش نساجی

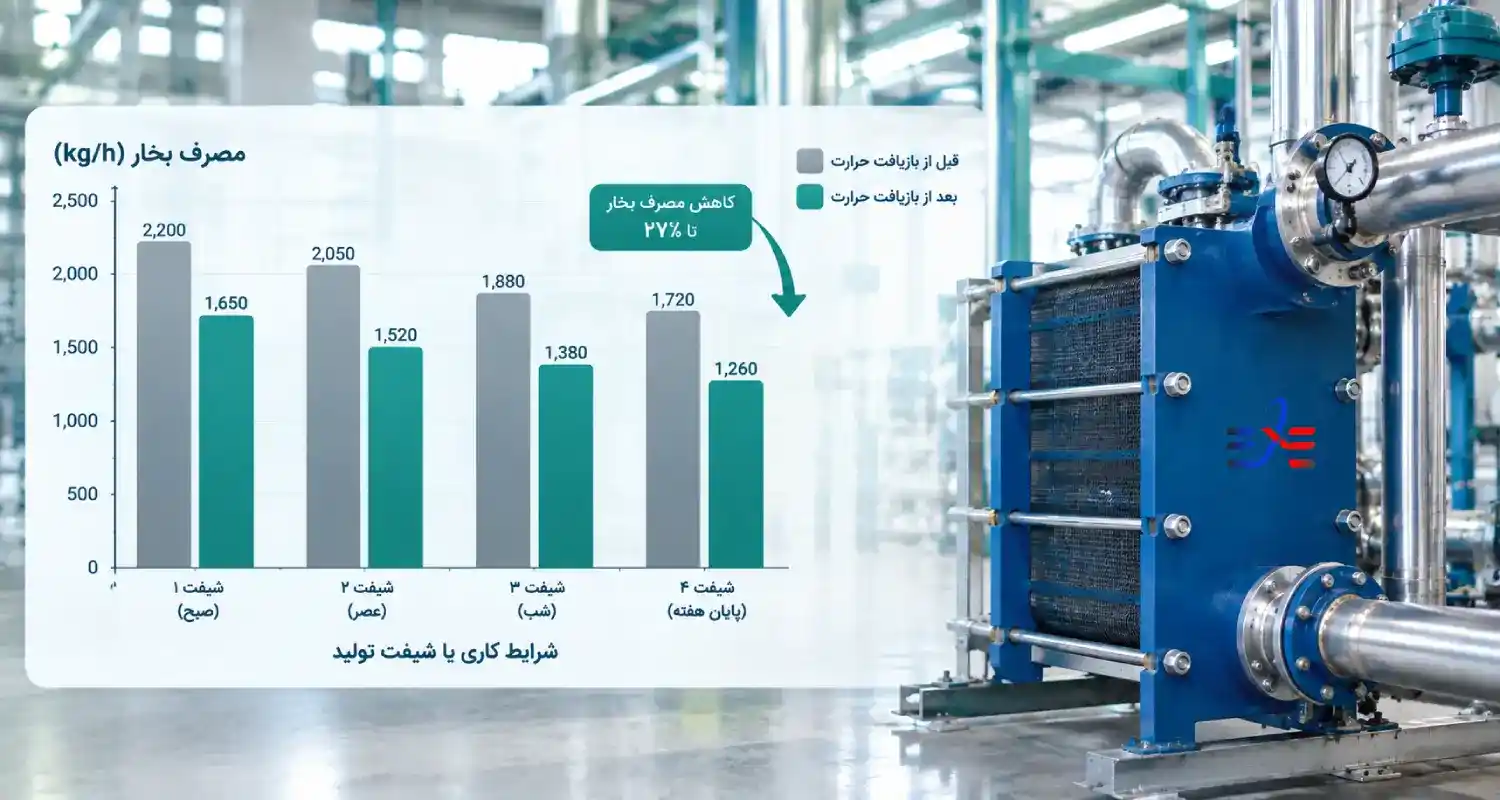

طراحی مبدل صفحه‌ای برای بازیافت حرارت پساب رنگرزی (Energy Recovery)

یکی از بهترین روش‌های بهینه‌سازی مصرف انرژی در نساجی، استفاده از مبدل صفحه‌ای برای بازیافت حرارت از پساب داغ خروجی است.

در بسیاری از کارخانه‌ها، پساب خروجی از رنگرزی دمایی بین 60 تا 90 درجه دارد. این انرژی می‌تواند برای پیش‌گرمایش آب ورودی استفاده شود.

مزیت‌ها:

• کاهش مصرف بخار بویلر
• کاهش زمان گرم شدن وان‌ها
• کاهش بار برج خنک‌کننده

فرمول راندمان بازیافت حرارت در سیستم مبدل صفحه‌ای

نام فرمول: راندمان بازیافت حرارت (Heat Recovery Efficiency)

در اینجا:

• Q_recovered حرارت منتقل‌شده به آب ورودی
• Q_available حرارت قابل برداشت از پساب

این شاخص برای توجیه اقتصادی پروژه بسیار مهم است.

کنترل دمای دقیق در فرآیندهای حساس نساجی با مبدل صفحه‌ای

در فرآیندهای نساجی، دمای محلول باید پایدار بماند. اگر مبدل بهینه نباشد، دما نوسان پیدا می‌کند و این نوسان باعث:

• تغییر طیف رنگ
• عدم یکنواختی جذب رنگ
• کاهش کیفیت پارچه
• افزایش ضایعات تولید

برای کنترل دقیق دما، مبدل باید دارای ظرفیت کافی و همچنین پاسخ حرارتی سریع باشد. مبدل صفحه‌ای نسبت به پوسته و لوله در این زمینه برتری دارد.

نکات کلیدی بهینه‌سازی طراحی برای جلوگیری از Oversizing و Undersizing

در طراحی مبدل صفحه‌ای، دو اشتباه رایج وجود دارد:

Oversizing (بزرگ‌تر گرفتن مبدل از نیاز واقعی)

نتیجه:

• افزایش هزینه خرید
• افزایش حجم سیال داخل مبدل
• کند شدن کنترل دما

Undersizing (کوچک گرفتن مبدل)

نتیجه:

• نرسیدن به دمای هدف
• افزایش مصرف بخار
• فشار بیشتر به چیلر یا برج

راهکار مهندسی:

• طراحی با 10 تا 20 درصد Margin منطقی
• در نظر گرفتن Fouling Factor واقعی نساجی
• کنترل افت فشار با توجه به توان پمپ

فرمول ضریب اطمینان طراحی (Design Margin)

نام فرمول: ضریب اطمینان سطح طراحی

Margin معمولاً بین 0.1 تا 0.25 در نظر گرفته می‌شود.

چرا بهینه‌سازی واقعی در بهره برداری اتفاق می‌افتد؟

در فازهای قبلی مشخص شد که طراحی مهندسی و انتخاب صحیح مبدل حرارتی صفحه‌ای (Plate Heat Exchanger) نقش مهمی در افزایش راندمان انتقال حرارت دارد. اما در صنعت نساجی، مسئله اصلی این است که حتی بهترین مبدل دنیا هم اگر در شرایط بهره‌برداری واقعی درست کنترل نشود، خیلی سریع دچار افت راندمان می‌شود.

خطوط رنگرزی، شستشو و تکمیل نساجی معمولاً با شرایط زیر مواجه هستند:

• تغییر مداوم دبی و دمای محلول‌ها
• تغییر فرمولاسیون شیمیایی و pH
• ورود ذرات معلق، پرز الیاف و رنگ‌های حل‌نشده
• نوسان فشار بخار و کیفیت کندانس
• سختی آب و رسوب‌گذاری سریع

به همین دلیل، بهینه‌سازی مبدل صفحه‌ای در نساجی باید همزمان سه هدف را پوشش دهد:

1. کاهش مصرف انرژی (بخار، برق، آب خنک‌کننده)
2. افزایش راندمان واقعی و پایدار انتقال حرارت
3. کاهش توقف خط تولید و هزینه تعمیرات

این فاز دقیقاً روی این سه محور تمرکز دارد و از دید مهندسی بهره‌برداری نوشته شده است.

 تحلیل انرژی و محاسبه مصرف بخار در سیستم گرمایش نساجی

یکی از بزرگ‌ترین هزینه‌های کارخانه نساجی، مصرف بخار برای گرم کردن محلول‌های شیمیایی است. اگر مبدل صفحه‌ای درست بهینه نشود، سیستم برای رسیدن به دمای هدف مجبور می‌شود بخار بیشتری تزریق کند.

رابطه انرژی گرمایی موردنیاز فرآیند

نام فرمول: انرژی گرمایی موردنیاز برای گرم کردن محلول

• Q انرژی موردنیاز (kJ یا kW)
• m دبی جرمی محلول (kg/s)
• Cp گرمای ویژه محلول
• T2 دمای هدف
• T1 دمای اولیه

در نساجی، محلول‌ها اغلب آب‌محور هستند، اما وجود نمک و رنگ باعث تغییر Cp و چگالی می‌شود، بنابراین بهتر است در طراحی واقعی از داده‌های آزمایشگاهی یا استانداردهای مهندسی استفاده شود.

محاسبه مصرف بخار در مبدل حرارتی صفحه ای

اگر بخار به عنوان سیال گرم استفاده شود، میزان مصرف بخار مستقیماً به انرژی انتقال‌یافته وابسته است.

نام فرمول: مصرف بخار موردنیاز
m_steam = Q / h_fg

• m_steam دبی جرمی بخار (kg/s)
• Q نرخ انتقال حرارت (kW)
• h_fg گرمای نهان تبخیر بخار (kJ/kg)

نکته کلیدی مهندسی

در بسیاری از کارخانه‌های نساجی، مصرف بخار بیشتر از مقدار تئوری است چون:

• بخار مرطوب است (Dryness Fraction پایین)
• کندانس به‌درستی تخلیه نمی‌شود
• افت فشار بخار در خطوط زیاد است
• مبدل دچار رسوب و افت U شده است

اثر کیفیت بخار و کندانس در عملکرد مبدل صفحه ای

یکی از مشکلات پنهان در گرمایش نساجی این است که بخار اگر به‌درستی خشک نباشد یا تله بخار درست کار نکند، بخشی از سطح مبدل عملاً غیرفعال می‌شود.در بسیاری از سیستم‌های بازیافت انرژی، افزایش سطح تماس با هوا نقش مهمی در بهبود راندمان دارد و به همین دلیل از مبدل حرارتی لوله ای پره دار استفاده می‌شود.

نتیجه مستقیم:

• کاهش انتقال حرارت
• افزایش مصرف بخار
• افزایش نوسان دما در وان‌های رنگرزی

توصیه کاربردی برای بهره‌برداری

برای بهینه‌سازی مبدل صفحه‌ای در سیستم بخار، موارد زیر ضروری است:

• نصب Steam Trap مناسب
• نصب Air Vent برای خروج هوا و گازهای غیرقابل تقطیر
• عایق‌کاری خطوط بخار و کندانس
• کنترل فشار بخار ورودی با شیر کنترلی دقیق

 بهینه‌سازی مصرف برق پمپ و کنترل افت فشار (ΔP Optimization)

در خطوط نساجی، مبدل صفحه‌ای معمولاً با پمپ‌های سیرکولاسیون کار می‌کند. اگر افت فشار مبدل بالا باشد، مصرف برق پمپ افزایش یافته و هزینه انرژی بالا می‌رود.

رابطه توان پمپ در سیستم مبدل صفحه‌ای

نام فرمول: توان موردنیاز پمپ

• P_pump توان پمپ (W)
• ΔP افت فشار (Pa)
• Qv دبی حجمی (m³/s)
• η راندمان پمپ

نکته مهم
در بسیاری از کارخانه‌های نساجی، افزایش افت فشار به دلیل رسوب و گرفتگی باعث می‌شود پمپ مجبور شود در نقطه کاری نامناسب کار کند و این مسئله عمر مکانیکال سیل و یاتاقان‌ها را کاهش می‌دهد.

روش های عملی کاهش افت فشار در مبدل صفحه ای بدون کاهش راندمان

کاهش افت فشار به معنی کم کردن سرعت جریان است، اما این کار ممکن است U را کاهش دهد. بنابراین باید روش‌های مهندسی استفاده شود:

• استفاده از صفحات با الگوی Low Theta در سمت سیال ویسکوز
• افزایش تعداد کانال‌های عبوری (Multi Pass مناسب)
• کاهش تعداد پاس‌ها در طراحی (در صورت امکان)
• استفاده از Strainer یا فیلتر قبل از مبدل
• کنترل دبی واقعی با اینورتر پمپ

انتخاب بین مبدل صفحه ای و پوسته و لوله فقط بر اساس راندمان حرارتی انجام نمی‌شود؛ فشار و دمای کاری، نوع سیال، قابلیت تمیزکاری، فضای نصب و هزینه چرخه عمر نیز باید در نظر گرفته شوند. برای مقایسه پایه این دو فناوری، مقاله مقایسه مبدل صفحه ای و پوسته و لوله را ببینید.

 بازیافت حرارت (Heat Recovery) و کاهش مصرف بخار در نساجی

در صنعت نساجی، پساب خروجی از رنگرزی و شستشو معمولاً دمای بالایی دارد. این انرژی اگر بازیافت نشود، به معنای هدررفت مستقیم سوخت است.

سناریوی رایج

پساب خروجی با دمای 70°C تخلیه می‌شود، در حالی که آب ورودی کارخانه مثلاً 25°C است. اگر یک مبدل صفحه‌ای به عنوان بازیافت حرارت نصب شود، می‌توان آب ورودی را تا 45 یا 55 درجه گرم کرد.

این کار باعث کاهش مصرف بخار در مرحله بعدی می‌شود.در مدارهای نسبتاً تمیز و فشرده که نیاز به بازکردن دوره‌ای مبدل وجود ندارد، مبدل حرارتی صفحه ای لحیمی نیز می‌تواند به‌عنوان یکی از گزینه‌های طراحی بررسی شود؛ البته انتخاب آن باید بر اساس دما، فشار، نوع سیال و الزامات تعمیر و نگهداری انجام شود.

محاسبه ظرفیت بازیافت حرارت از پساب رنگرزی

نام فرمول: ظرفیت بازیافت حرارت از پساب

• m_waste دبی جرمی پساب
• T_waste,in دمای ورودی پساب
• T_waste,out دمای خروجی پساب بعد از مبدل

محاسبه صرفه جویی بخار ناشی از بازیافت انرژی

نام فرمول: صرفه‌جویی بخار با بازیافت حرارت

این فرمول دقیقاً نشان می‌دهد که نصب مبدل بازیافت انرژی چه میزان مصرف بخار را کاهش می‌دهد و یکی از مهم‌ترین معیارهای توجیه اقتصادی پروژه است.

جدول نمونه تحلیل بازیافت حرارت در یک کارخانه نساجی

 رسوب گذاری (Fouling) بزرگ ترین دشمن راندمان مبدل صفحه ای در نساجی

اگر بخواهیم فقط یک عامل را به عنوان عامل اصلی افت راندمان در مبدل های صفحه ای نساجی معرفی کنیم، آن عامل رسوب‌گذاری است.

رسوب در نساجی معمولاً شامل موارد زیر است:

• رسوب کربنات کلسیم (سختی آب)
• رنگ‌های حل‌نشده و مواد آلی
• پلیمرهای تثبیت‌کننده و رزین‌ها
• چربی و روغن‌های الیاف
• لجن و ذرات معلق پساب

رسوب باعث کاهش U و افزایش افت فشار می‌شود. در نتیجه سیستم هم انرژی بیشتری مصرف می‌کند و هم کنترل دمای فرآیند مختل می‌شود.نوع رسوب، سختی آن و محل تشکیل رسوب روی روش شستشو و زمان‌بندی نگهداری اثر دارد؛ برای شناخت تفاوت رسوب‌های سخت و نرم، مقاله رسوب سخت و نرم در مبدل حرارتی صفحه ای نیز مرتبط است.

شاخص افت راندمان مبدل صفحه ای به دلیل رسوب

نام فرمول: نسبت افت راندمان انتقال حرارت

• U_actual ضریب انتقال حرارت واقعی در شرایط بهره‌برداری
• U_clean ضریب انتقال حرارت در حالت تمیز

اگر این نسبت به زیر 0.7 برسد، یعنی مبدل نیاز به شستشو دارد.

علائم عملی رسوب گرفتن مبدل صفحه ای در کارخانه نساجی

در عمل، مهندس تعمیرات و بهره‌برداری با این علائم متوجه گرفتگی مبدل می‌شود:

• کاهش دمای خروجی آب گرم یا محلول
• افزایش فشار قبل از مبدل و افت فشار شدید
• افزایش مصرف بخار برای رسیدن به دمای ثابت
• کاهش دبی در خطوط رنگرزی
• نوسان دمای وان‌ها

کاهش دمای خروجی، افزایش افت فشار و افزایش مصرف انرژی می‌توانند نشانه افت عملکرد باشند؛ برای بررسی سیستماتیک این علائم، نشانه های افت عملکرد مبدل حرارتی صفحه ای را نیز بررسی کنید.

روش‌های شستشو و CIP در مبدل حرارتی صفحه ای نساجی

سیستم CIP (Cleaning In Place) بهترین روش برای شستشوی مبدل های صفحه ای در نساجی است. چون نیاز به باز کردن کامل مبدل ندارد و زمان توقف خط تولید کاهش می‌یابد.اگر پس از شستشو نشتی همچنان باقی بماند، باید وضعیت گسکت‌ها، محل نشتی و امکان تعویض آن‌ها بررسی شود. برای این موضوع می‌توانید به راهنمای تعمیر و تعویض گسکت مبدل حرارتی صفحه ای مراجعه کنید.

مراحل استاندارد CIP در نساجی

• شستشو با آب گرم
• شستشو با محلول اسیدی (برای رسوب معدنی)
• شستشو با محلول قلیایی (برای مواد آلی و روغنی)
• آبکشی نهایی و تست نشتی

جدول مواد شیمیایی پیشنهادی برای CIP در مبدل صفحه ای نساجی

انتخاب ماده شستشو باید بر اساس نوع رسوب، جنس صفحات، جنس واشر، دمای CIP و محدودیت‌های شیمیایی انجام شود؛ برای جزئیات بیشتر، شستشوی شیمیایی مبدل حرارتی صفحه ای را ببینید.

محاسبه زمان مناسب CIP برای جلوگیری از افت شدید راندمان

نام فرمول: نرخ کاهش U در طول زمان بهره‌برداری

• U0 مقدار اولیه ضریب انتقال حرارت
• kf ضریب نرخ رسوب‌گذاری
• t زمان کارکرد (روز یا ساعت)

این مدل ساده است اما برای برنامه‌ریزی نگهداری پیشگیرانه (PM) بسیار کاربردی است.

تحلیل اقتصادی و محاسبه ROI در پروژه بهینه‌سازی مبدل صفحه ای

بهینه سازی مبدل حرارتی صفحه ای در نساجی فقط بحث فنی نیست. کارفرما معمولاً یک سوال اصلی دارد:

آیا هزینه خرید، نصب و نگهداری مبدل ارزش دارد یا نه؟

برای پاسخ دقیق، باید ROI یا دوره بازگشت سرمایه محاسبه شود.

محاسبه هزینه بخار مصرفی و صرفه‌جویی انرژی

نام فرمول: هزینه سالانه بخار مصرفی

• m_steam مصرف بخار (kg/h)
• Hours_year ساعات کاری سالانه
• Price_steam قیمت هر کیلوگرم بخار (یا معادل سوخت)

مقایسه مصرف بخار قبل و بعد از اجرای بازیافت حرارت

کاربرد: ارائه گزارش مدیریتی و اثبات کاهش هزینه انرژی.

محاسبه هزینه برق مصرفی پمپ‌ها در سیستم مبدل صفحه ای

نام فرمول: هزینه سالانه برق پمپ

• P_pump توان پمپ (kW)
• Price_kWh قیمت برق صنعتی

محاسبه دوره بازگشت سرمایه (Payback Period)

نام فرمول: دوره بازگشت سرمایه (Payback Period)
Payback = Investment / Annual_Saving

• Investment هزینه کل پروژه (خرید مبدل، نصب، لوله‌کشی)
• Annual_Saving صرفه‌جویی سالانه (بخار + برق + آب + تعمیرات)

در بسیاری از کارخانه‌های نساجی، اگر بازیافت حرارت به‌درستی اجرا شود، دوره بازگشت سرمایه می‌تواند بین 6 تا 18 ماه باشد.

جدول نمونه محاسبه اقتصادی بهینه‌سازی مبدل صفحه ای

برای تصمیم‌گیری بین ساختار قابل بازشدن و ساختار لحیمی، مقایسه مستقیم مبدل حرارتی صفحه ای گسکت دار و لحیمی می‌تواند در کنار شرایط فرآیند نساجی مورد استفاده قرار گیرد.

 چک لیست عملیاتی برای افزایش راندمان مبدل صفحه ای در کارخانه نساجی

در بهره‌برداری صنعتی، چند اقدام ساده اما بسیار مؤثر وجود دارد:

• نصب فیلتر یا Strainer قبل از مبدل برای جلوگیری از ورود پرز و ذرات
• کنترل سختی آب و استفاده از سختی‌گیر
• جلوگیری از شوک حرارتی با کنترل تدریجی دما
• اجرای CIP دوره‌ای قبل از افت شدید U
• کنترل دقیق فشار بخار و کیفیت کندانس
• پایش افت فشار ورودی و خروجی به عنوان شاخص گرفتگی

برای تبدیل این اقدامات به برنامه نگهداری پیشگیرانه، می‌توان از راهنمای نگهداری مبدل حرارتی صفحه ای استفاده کرد.

جدول شاخص‌های کلیدی پایش عملکرد مبدل صفحه ای در نساجی

اگر هدف پروژه انتخاب و تأمین مبدل حرارتی صفحه ای برای یک خط نساجی است، مشخصات فرآیند مانند دبی، دما، فشار، نوع سیال، میزان رسوب و جنس موردنیاز باید پیش از استعلام مشخص شوند. برای بررسی دسته محصولات و دریافت اطلاعات فنی می‌توانید به صفحه مبدل حرارتی مراجعه کنید.

سوالات متداول درباره بهینه‌سازی مبدل حرارتی صفحه ای در صنعت نساجی
