چرا مقایسه عددی ضریب انتقال حرارت در مبدلهای حرارتی اهمیت دارد؟
در دنیای طراحی تجهیزات حرارتی، انتخاب مبدل مناسب فقط یک انتخاب تجهیز نیست، بلکه یک تصمیم مستقیم روی راندمان انرژی، هزینه بهرهبرداری و حتی عمر سیستم است. مهندس طراح وقتی بین مبدل حرارتی صفحهای و مبدل پوسته و لولهای قرار میگیرد، دیگر با توصیفهای کلی مثل «این بهتر است» یا «آن صنعتیتر است» تصمیم نمیگیرد؛ بلکه به سراغ عدد میرود.
آن عدد کلیدی، ضریب انتقال حرارت کلی یا U است.
این ضریب، بهنوعی امضای عملکرد حرارتی یک مبدل محسوب میشود. هرچه این عدد بزرگتر باشد، مبدل میتواند با سطح کمتر، انرژی بیشتری منتقل کند. به همین دلیل، مقایسه عددی ضریب انتقال حرارت در مبدل حرارتی صفحه ای و لولهای به یکی از دقیقترین روش های ارزیابی عملکرد تبدیل شده است.
در این مقاله، بهجای توضیحهای کلی، تلاش میکنیم از پایه، این مفهوم را باز کنیم و به درکی برسیم که بتوان بر اساس آن تصمیم مهندسی گرفت.
ضریب انتقال حرارت کلی (U) چیست و چه چیزی را نشان میدهد؟
وقتی دو سیال با دماهای متفاوت در یک مبدل با هم تبادل حرارت میکنند، مسیر انتقال گرما ساده نیست. گرما باید از چند «مانع» عبور کند:
- لایه مرزی سیال گرم
- دیواره فلزی مبدل
- لایه مرزی سیال سرد
- و در عمل، رسوبات احتمالی
هرکدام از این بخشها یک مقاومت حرارتی ایجاد میکنند. ضریب انتقال حرارت کلی، در واقع نتیجه ترکیب همه این مقاومتها در یک عدد واحد است.
ضریب انتقال حرارت کلیU = 1 / ( (1/h_i) + R_f,i + (δ/k) + R_f,o + (1/h_o) )
در این رابطه:
- h_i ضریب جابجایی در سمت سیال داخلی
- h_o ضریب جابجایی در سمت سیال خارجی
- δ ضخامت دیواره
- k ضریب هدایت حرارتی ماده
- R_f مقاومت ناشی از رسوب
اگر بخواهیم این فرمول را به زبان سادهتر ترجمه کنیم:
هرچه مسیر انتقال گرما «صافتر و کممقاومتتر» باشد، U بزرگ تر می شود.
بیشتر بخوانید: تحلیل فنی و عملیاتی اواپراتور پوسته و لوله برای سیستمهای سرمایش صنعتی
رابطه مستقیم U با توان انتقال حرارت
در طراحی واقعی، مهندس با این سوال روبهرو است:
«برای انتقال مقدار مشخصی از گرما، چه سطحی از مبدل نیاز دارم؟»
پاسخ در رابطه زیر نهفته است:
نرخ انتقال حرارتQ = U × A × ΔT_lm
در اینجا:
- Q نرخ انتقال حرارت است
- A سطح مؤثر انتقال حرارت
- ΔT_lm اختلاف دمای میانگین لگاریتمی
این رابطه نشان میدهد که با افزایش ضریب کلی انتقال حرارت (U)، برای دستیابی به یک نرخ انتقال حرارت مشخص (Q) میتوان سطح انتقال حرارت (A) را کاهش داد. به همین دلیل، مبدل حرارتی صفحهای واشردار به دلیل ایجاد جریانهای آشفته، افزایش سطح تماس مؤثر و دستیابی به مقادیر بالاتر U، یکی از گزینههای پرکاربرد برای دستیابی به راندمان حرارتی بالا در بسیاری از کاربردهای صنعتی و تأسیساتی به شمار میرود.
اختلاف دمای میانگین لگاریتمی (LMTD) و نقش آن در تحلیل
اختلاف دما در طول مبدل ثابت نیست. در ابتدای مسیر، اختلاف دما زیاد است و به تدریج کاهش پیدا میکند. برای در نظر گرفتن این تغییر، از LMTD استفاده میشود.
اختلاف دمای میانگین لگاریتمیΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
این پارامتر باعث میشود تحلیل انتقال حرارت از حالت سادهسازیشده خارج شده و رفتار واقعی مبدل بهتر بازتاب داده شود. در این میان، مبدل های حرارتی مارپیچ به دلیل هندسه حلزونی و مسیر جریان پیوسته و چرخشی، توزیع یکنواختتری از دما ایجاد میکنند و در بسیاری از موارد باعث افزایش کارایی LMTD مؤثر میشوند. همچنین این ساختار موجب تقویت آشفتگی جریان و کاهش نقاط مرده حرارتی شده و برای سیالات با اختلاف دمای بالا یا دارای رسوبگذاری، گزینهای مناسب در خرید صنعتی محسوب میشود. از اینرو در انتخاب مبدل مارپیچ، استفاده از تحلیل LMTD نقش کلیدی در ارزیابی دقیق ظرفیت انتقال حرارت و بهینهسازی عملکرد دارد.
مکانیزم انتقال حرارت در مبدل حرارتی صفحهای
مبدل صفحه ای را میتوان یک معماری هوشمندانه از صفحات نازک فلزی دانست که سیالات بهصورت متناوب در کانالهای باریک بین آنها جریان دارند.
اما نکته مهم فقط شکل نیست؛ بلکه نوع جریان است.
در این مبدلها، به دلیل طراحی موج دار صفحات، حتی در دبیهای نسبتاً پایین، جریان به حالت آشفته میرسد. این آشفتگی، لایه مرزی حرارتی را میشکند و باعث میشود انتقال حرارت با شدت بیشتری انجام شود.
نتیجه این رفتار:
- افزایش ضریب جابجایی h
- کاهش مقاومت حرارتی کل
- افزایش قابل توجه U
از دید مهندسی، مبدل صفحهای تلاش میکند «مقاومتها را حذف کند» نه اینکه فقط سطح را زیاد کند.
در مقایسه کاربردی، این نوع تحلیل در انتخاب و خرید مبدل حرارتی الکتریکی نیز اهمیت دارد؛ زیرا در سیستمهای الکتریکی، منبع گرمایش بهصورت مستقیم یا غیرمستقیم به سیال منتقل میشود و طراحی باید به گونهای باشد که حداکثر تماس حرارتی و حداقل تلفات حرارتی ایجاد گردد. بنابراین در خرید مبدل حرارتی الکتریکی، توجه به مکانیزم انتقال حرارت، کنترل مقاومتهای حرارتی و نحوه توزیع انرژی حرارتی نقش تعیینکنندهای در راندمان نهایی سیستم دارد.

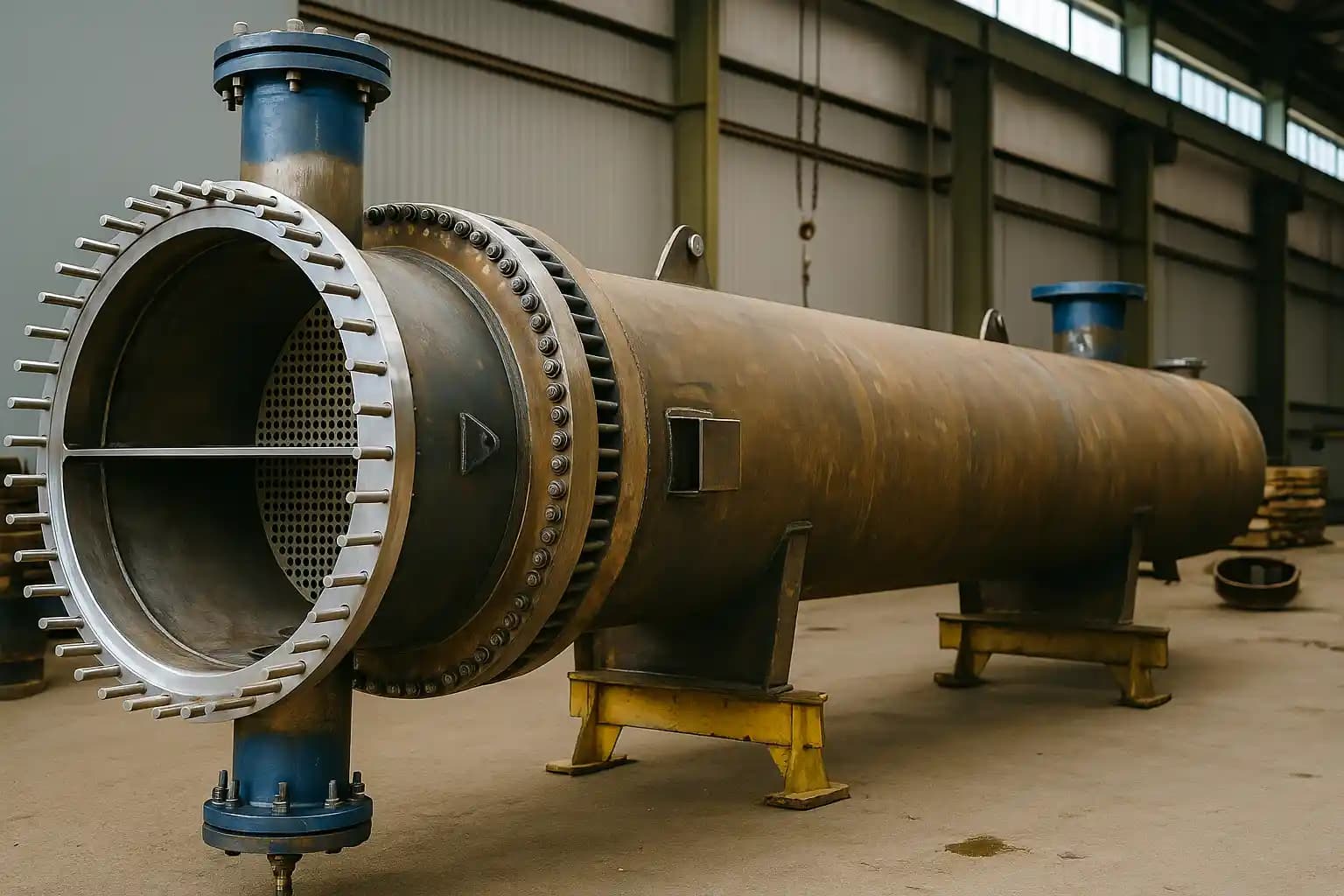

مکانیزم انتقال حرارت در مبدل حرارتی لولهای (پوسته و لوله)
در مبدل پوسته و لوله، داستان کمی متفاوت است. یک سیال داخل لولهها حرکت میکند و سیال دیگر در فضای پوسته اطراف لولهها جریان دارد.
این طراحی مزایای خاص خودش را دارد، بهخصوص در شرایط فشار و دمای بالا، اما از نظر انتقال حرارت، چند چالش ایجاد میکند:
- جریان در بسیاری از نواحی بهصورت کامل آشفته نیست
- توزیع سیال در پوسته یکنواخت نیست
- برخی نواحی دچار رکود یا گردش ضعیف میشوند
این عوامل باعث میشوند ضریب جابجایی کاهش پیدا کند و در نتیجه، U نسبت به مبدل صفحهای پایینتر باشد.
در واقع، این مبدل بیشتر بر «دوام و تحمل شرایط سخت» تمرکز دارد تا «حداکثر راندمان حرارتی».
تفاوت بنیادی در رفتار حرارتی این دو مبدل
اگر بخواهیم تفاوت را بدون پیچیدگی بیان کنیم:
- مبدل صفحهای برای افزایش شدت انتقال حرارت طراحی شده
- مبدل لولهای برای پایداری در شرایط صنعتی سخت ساخته شده
در مبدل صفحهای:
- دیوارهها نازکتر هستند
- جریان شدیدتر و آشفتهتر است
- سطح تماس مؤثر بالاتر است
در مبدل لولهای:
- ضخامت بیشتر است
- جریان در برخی نواحی محدودتر است
- افت عملکرد در اثر رسوب سریعتر دیده میشود
مقایسه اولیه محدوده ضریب انتقال حرارت
برای اینکه تصویر عددی اولیه داشته باشیم، میتوان به بازههای تجربی زیر اشاره کرد:
| محدوده ضریب انتقال حرارت (W/m².K) | نوع مبدل |
|---|---|
| 2000 تا 7000 | مبدل صفحهای |
| 300 تا 1500 | مبدل لولهای |
این اختلاف فقط یک عدد نیست؛ بلکه روی طراحی کل سیستم اثر میگذارد:
اندازه مبدلهزینه اولیه
مصرف انرژی
و حتی فضای نصب
بیشتر بخوانید: راهنمای نگهداری و سرویس اواپراتور پوسته و لوله چیلر صنعتی
مقایسه عددی ضریب انتقال حرارت در مبدل حرارتی صفحهای و لولهای
در این بخش، از بحث مفهومی خارج میشویم و وارد فضای واقعی طراحی میشویم. جایی که مهندس دیگر با «تعریف» تصمیم نمیگیرد، بلکه با «عدد» انتخاب میکند.
مهمترین پارامتر در این مقایسه، همان ضریب انتقال حرارت کلی (U) است که رفتار حرارتی کل سیستم را خلاصه میکند.
تجربه صنعتی و دادههای طراحی نشان میدهد که اختلاف U بین مبدل صفحهای و لولهای، یک اختلاف جزئی نیست؛ بلکه یک اختلاف چند برابری است که مستقیماً روی ابعاد و هزینه تأثیر میگذارد.
در این میان، در کاربردهایی که همزمان نیاز به سطح انتقال حرارت بالا و مدیریت جریان گاز یا سیالات با چگالی پایین وجود دارد، استفاده از مبدل حرارتی فین تیوب نیز مطرح میشود. این نوع مبدل به دلیل افزایش سطح مؤثر انتقال حرارت با استفاده از فینها، در بسیاری از پروژههای صنعتی مانند سیستمهای هواخنک، بازیافت حرارت و تجهیزات فرآیندی، بهعنوان یک گزینه قابل خرید و انتخاب مهندسی مورد توجه قرار میگیرد.
جدول مقایسه عددی ضریب انتقال حرارت (U)
| مبدل پوسته و لوله (W/m².K) | مبدل صفحهای (W/m².K) | شرایط کاری |
|---|---|---|
| 500 – 1200 | 2500 – 4500 | آب-آب (جریان آرام) |
| 300 – 900 | 1500 – 3000 | آب-روغن |
| 800 – 2000 | 3000 – 7000 | بخار-مایع |
| 200 – 700 | 800 – 2000 | سیالات ویسکوز |
نکته مهندسی:
در شرایط مشابه، مبدل صفحهای معمولاً بین 2 تا 5 برابر U بالاتر نسبت به مبدل لولهای ارائه میدهد.
تحلیل مهندسی اختلاف U
این اختلاف عددی از سه عامل اصلی ناشی میشود:
شدت آشفتگی جریان (Turbulence)
در مبدل صفحهای، هندسه موجدار صفحات باعث میشود جریان حتی در دبیهای پایین وارد رژیم آشفته شود. این یعنی:
- افزایش ضریب جابجایی h
- کاهش ضخامت لایه مرزی
- افزایش شدید U
در مقابل، در مبدل پوسته و لوله:
- جریان در بسیاری از نواحی نیمهلایهای باقی میماند
- توسعه آشفتگی کامل محدودتر است
نسبت سطح به حجم
در مبدل صفحهای:
سطح تماس مؤثر بسیار بالا و فشرده است.
در مبدل لولهای:
برای رسیدن به سطح مشابه، نیاز به حجم و ابعاد بسیار بزرگتر داریم.
مقاومت حرارتی دیواره
مقاومت هدایت حرارتی دیوارهR_wall = δ / k
در مبدل صفحهای:
δ (ضخامت) کمتر → مقاومت کمتر → U بیشتردر مبدل لولهای:
ضخامت بیشتر برای تحمل فشار → مقاومت بیشتر → U کمترمثال محاسباتی واقعی (Case Study مهندسی)
مسئله:
انتقال 500 kW حرارت از آب گرم به آب سرد
شرایط:
ΔT_lm = 20°Cسطح انتقال حرارت نامعلوم است
مبدل صفحهای
فرض:
محاسبه سطح مبدلA = Q / (U × ΔT_lm)
محاسبه:
مبدل لولهای
فرض:
محاسبه:
نتیجه مهندسی مثال
| سطح مورد نیاز | نوع مبدل |
|---|---|
| 6.25 m² | صفحهای |
| 25 m² | لولهای |
نتیجه بسیار مهم:
برای همان ظرفیت حرارتی، مبدل لولهای حدود 4 برابر سطح بیشتری نیاز دارد.
این یعنی:
- حجم بیشتر
- هزینه ساخت بالاتر
- فضای نصب بزرگتر
- وزن بیشتر
اثر دبی سیال بر ضریب انتقال حرارت
یکی از پارامترهای مهم در طراحی، دبی سیال است.
در مبدل صفحهای:
- افزایش دبی → افزایش سریع آشفتگی → افزایش U با شیب زیاد
در مبدل لولهای:
- افزایش دبی → افزایش تدریجی U
- اما با محدودیت افت فشار سریعتر
رابطه افت فشار و محدودیت طراحی
افزایش U همیشه رایگان نیست. همراه آن افت فشار نیز افزایش مییابد.
در مبدل صفحهای:
- افت فشار بالا
- اما راندمان حرارتی بسیار بالا
در مبدل لولهای:
- افت فشار کمتر
- اما راندمان پایینتر
این یک «معامله مهندسی» است:
راندمان در برابر مقاومت جریان
بیشتر بخوانید: ارزیابی ویژگی های ساختاری و عملکرد حرارتی مبدل های لوله ای در سامانه های انتقال حرارت
تحلیل عملکرد مبدلها در شرایط واقعی بهره برداری
پس از بررسی عددی ضریب انتقال حرارت (U) و مقایسه مستقیم بین مبدل حرارتی صفحهای و لولهای، لازم است رفتار این دو تجهیز در شرایط واقعی فرآیندی مورد تحلیل قرار گیرد. در طراحی مهندسی حرارت، مقدار U یک پارامتر ثابت و مستقل نیست، بلکه تابعی از شرایط جریان، دبی، افت فشار و رژیم انتقال حرارت است.
بنابراین در این بخش تمرکز بر رفتار سیستم در شرایط عملیاتی واقعی است، نه صرفاً مقادیر تئوری.
بنابراین، در تحلیل عملکرد واقعی، تمرکز از روابط تئوری صرف برداشته شده و به سمت رفتار عملیاتی سیستم در شرایط بهرهبرداری واقعی هدایت میشود؛ جایی که پایداری عملکرد، تغییرات بار حرارتی و محدودیتهای هیدرولیکی نقش تعیینکننده دارند. در این میان، مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger) به دلیل ساختار فشرده، هدایت حرارتی بالا و ایجاد جریان کاملاً آشفته در کانالهای باریک، در شرایط واقعی عملکرد بسیار پایداری از خود نشان میدهد و در بسیاری از کاربردهای تبرید و سیستمهای حرارتی با نوسان بار، راندمان بالایی ارائه میدهد.
تغییر ضریب انتقال حرارت بر اساس دبی جریان
یکی از مهمترین تفاوتهای عملکردی بین مبدل صفحهای و لولهای، نحوه تغییر ضریب انتقال حرارت با افزایش دبی جریان است.
مبدل حرارتی صفحه ای
در مبدل صفحهای با افزایش دبی جریان:
- سرعت سیال در کانالهای باریک افزایش مییابد
- رژیم جریان سریعتر به حالت آشفته کامل میرسد
- ضخامت لایه مرزی حرارتی کاهش مییابد
- ضریب جابجایی حرارت به صورت غیرخطی افزایش پیدا میکند
در نتیجه، ضریب انتقال حرارت کلی (U) با شیب زیادی افزایش پیدا میکند. این ویژگی باعث میشود عملکرد این نوع مبدل نسبت به تغییرات دبی بسیار حساس باشد و در دبیهای بالاتر راندمان حرارتی بسیار مطلوبی ارائه دهد؛ بهویژه در مبدل حرارتی صفحه ای گسکت دار که به دلیل قابلیت تغییر صفحات، ایجاد آشفتگی بیشتر و انعطافپذیری در طراحی، این اثر بهصورت محسوسی تقویت میشود.
مبدل حرارتی لولهای (پوسته و لوله)
در مبدل لولهای با افزایش دبی:
- آشفتگی جریان افزایش مییابد اما محدودتر است
- بخشهایی از جریان همچنان در رژیم نیمهلایهای باقی میمانند
- افزایش ضریب انتقال حرارت تدریجی و ملایم است
در نتیجه، رشد U در این نوع مبدل نسبت به مبدل صفحهای کندتر بوده و وابستگی آن به دبی کمتر است.
تحلیل افت فشار در دو نوع مبدل
افت فشار یکی از پارامترهای تعیین کننده در طراحی سیستم های انتقال حرارت است، زیرا مستقیماً بر توان مصرفی پمپ و هزینه بهرهبرداری تأثیر میگذارد.
مبدل حرارتی صفحهای
ویژگیهای هیدرولیکی:
- وجود کانالهای باریک
- افزایش سطح تماس مؤثر
- ایجاد مقاومت اصطکاکی بیشتر در مسیر جریان
نتیجه:
- افت فشار نسبتاً بالا
- نیاز به توان پمپاژ بیشتر
- در مقابل، راندمان حرارتی بالا
مبدل حرارتی لولهای
ویژگیهای هیدرولیکی:
- مسیر جریان بازتر
- توزیع جریان یکنواختتر در پوسته
- مقاومت اصطکاکی کمتر
نتیجه:
- افت فشار کمتر
- مناسب برای سیستمهایی با محدودیت توان پمپ
- اما راندمان حرارتی پایینتر نسبت به مبدل صفحهای
رابطه بین ضریب انتقال حرارت و افت فشار
در طراحی مهندسی مبدل های حرارتی، یک رابطه بنیادی وجود دارد که به عنوان یکی از اصول طراحی شناخته میشود:
رابطه توازن حرارتی و هیدرولیکیافزایش U ↔ افزایش ΔP
این رابطه بیان میکند که افزایش راندمان حرارتی معمولاً با افزایش افت فشار همراه است. بنابراین طراحی مبدل همواره یک مسئله بهینهسازی چندهدفه است که در آن باید بین راندمان حرارتی و مصرف انرژی تعادل برقرار شود.
راندمان حرارتی (Thermal Effectiveness)
راندمان حرارتی نشاندهنده میزان نزدیک بودن عملکرد واقعی مبدل به حالت ایدهآل است.
مبدل صفحهای
- راندمان بالا
- معمولاً در محدوده 85 تا 95 درصد
- عملکرد نزدیک به شرایط ایدهآل انتقال حرارت
مبدل لولهای
- راندمان متوسط
- معمولاً بین 60 تا 85 درصد
- وابسته به طراحی داخلی و آرایش لولهها
تحلیل کاربرد صنعتی
مبدل حرارتی صفحهای
این نوع مبدل بیشتر در شرایطی استفاده میشود که:
- نیاز به ضریب انتقال حرارت بالا وجود دارد
- فضای نصب محدود است
- راندمان انرژی اهمیت بالایی دارد
کاربردها:
- صنایع غذایی و لبنی
- سیستمهای HVAC
- بازیافت حرارت
- فرآیندهای سبک و متوسط صنعتی
مبدل حرارتی لولهای
در مقابل، مبدل حرارتی لوله ای بهعنوان یکی از رایجترین تجهیزات انتقال حرارت در صنایع سنگین، در شرایطی بهکار گرفته میشود. به دلیل ساختار مکانیکی مقاوم و قابلیت اطمینان بالا، این نوع مبدل در طراحی سیستم های حیاتی صنعتی جایگاه ویژهای دارد.
این نوع مبدل در شرایط صنعتی سنگین ترجیح داده میشود:
- فشار و دمای بالا
- سیالات خورنده یا آلوده
- نیاز به قابلیت اطمینان بالا
کاربردها:
- پالایشگاهها
- صنایع نفت و گاز
- نیروگاهها
- فرآیندهای سنگین شیمیایی
