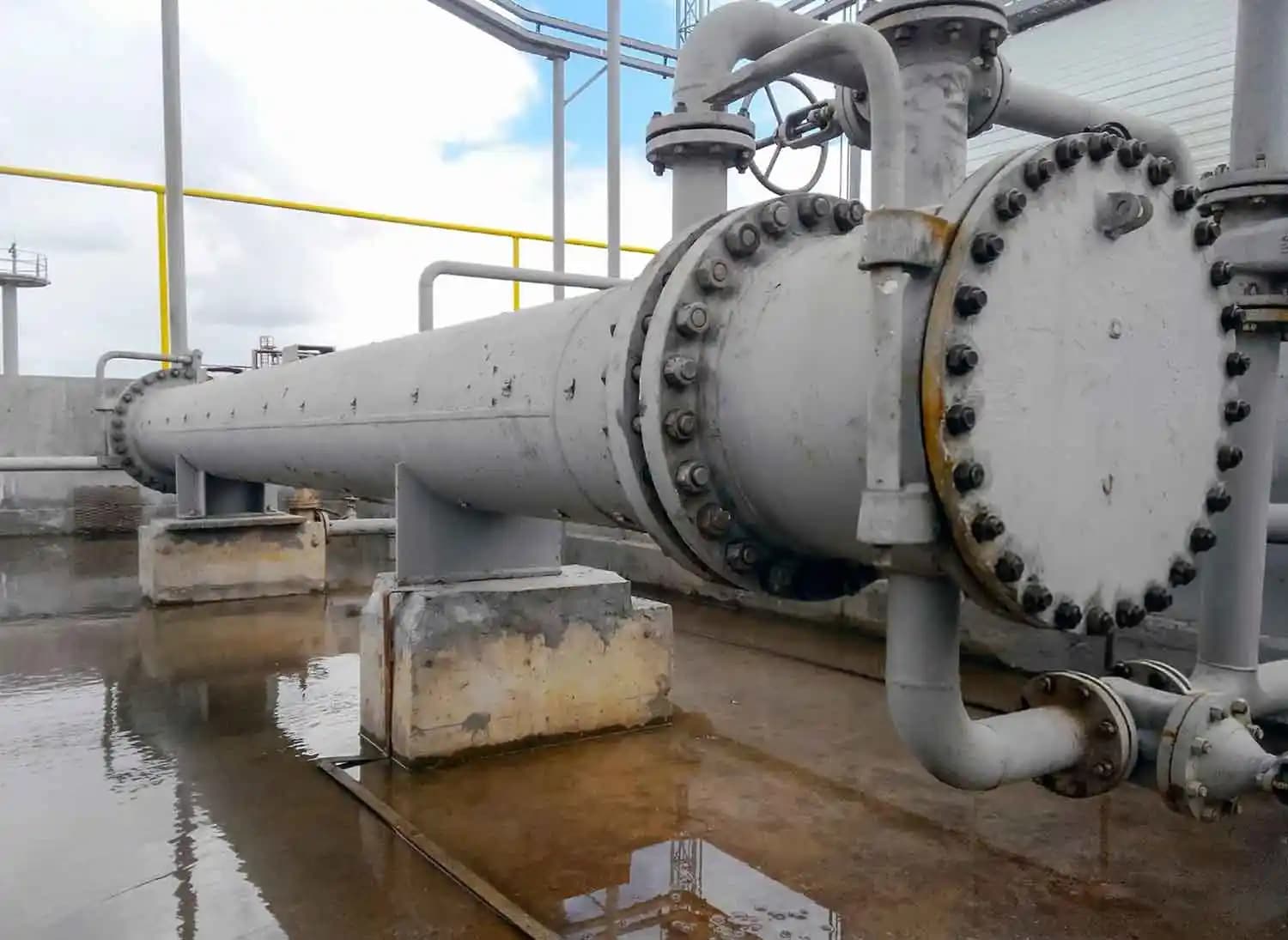

ارزیابی ویژگی های ساختاری و عملکرد حرارتی مبدل های لوله ای در سامانه های انتقال حرارت

ارزیابی ویژگی‌های ساختاری و عملکرد حرارتی مبدل‌های لوله‌ای در سامانه‌های انتقال حرارت

مبدل های حرارتی لوله‌ای، یا همان Tube Heat Exchanger، یکی از مهم‌ترین و پُرکاربردترین اجزای صنعت انتقال حرارت هستند که در گستره وسیعی از صنایع، از پالایشگاه‌ها تا نیروگاه‌ها، از صنایع غذایی تا دارویی و از فرایندهای شیمیایی تا تهویه مطبوع صنعتی به کار گرفته می‌شوند. دلیل اصلی محبوبیت این نوع مبدل، ترکیب بی‌نقصی از استحکام مکانیکی، قابلیت اطمینان، بازدهی حرارتی بالا، امکان نگهداری آسان، قیمت اقتصادی و انعطاف‌پذیری طراحی است. این عوامل باعث شده‌اند که Tube Heat Exchanger هم در محیط‌های تحت فشار و هم در شرایط دمایی بسیار بالا عملکرد قابل‌اتکا داشته باشد.

در این فاز از مقاله، تمرکز اصلی بر روی مقدمه، اصول ساختاری، اصول عملکرد حرارتی، رفتار مکانیکی و کاربردهای صنعتی مبدل لوله ای است. این بخش پایه و اساس سه فاز بعدی مقاله را ایجاد می‌کند و به شکلی نوشته شده که برای مهندسان فرایند، کارفرمایان پروژه، پیمانکاران صنعتی و دانشجویان مهندسی کاملاً مفید و قابل استناد باشد.

مقدمه‌ای جامع بر مبدل‌های حرارتی لوله ای

مبدل حرارتی لوله‌ای یکی از خالص‌ترین نمونه‌های مهندسی کاربردی است؛ زیرا هم از نظر ساختار مکانیکی و هم از نظر انتقال حرارت، ماهیت کاملاً منطقی و قابل تحلیل دارد. در بسیاری از صنایع فرایندی، انتخاب مبدل حرارتی مناسب نقش مستقیمی در افزایش راندمان انرژی، کاهش هزینه‌های عملیاتی و بهبود عملکرد سیستم دارد. طراحی صحیح این تجهیزات می‌تواند مسیر انتقال انرژی را به شکلی پایدار و اقتصادی مدیریت کند.   اصل کار آن مبتنی است بر عبور دو سیال از یکدیگر، بدون تماس مستقیم، و انتقال حرارت میان آن‌ها از طریق دیواره لوله. این ساختار ساده ولی هوشمندانه اجازه می‌دهد که مبدل لوله‌ای در شرایط بسیار دشوار مانند:

• دماهای بالاتر از ۵۰۰ درجه سانتی‌گراد
• فشارهای بالاتر از ۷۰ بار
• محیط‌های خورنده
• سیالات بسیار لزج و غلیظ
• محیط‌های سرویس‌دهی طولانی‌مدت

همچنان عملکردی پایدار و مطمئن داشته باشد.

همین ویژگی‌ها باعث شده Tube Heat Exchanger به عنوان «استاندارد طلایی» در طراحی سیستم‌های تبادل حرارت شناخته شود.

اصول ساختاری مبدل های حرارتی لوله‌ای

ساختار مبدل لوله‌ای کاملاً مهندسی‌شده و مبتنی بر سه بخش اصلی است:

۱) لوله‌ها (Tubes)

لوله‌ها مسیر اصلی انتقال حرارت بین دو سیال هستند و عملاً قلب مبدل حرارتی پوسته و لوله محسوب می‌شوند. سیال با دمای بالاتر یا پایین‌تر از داخل یا اطراف این لوله‌ها عبور می‌کند و تبادل انرژی از طریق دیواره لوله انجام می‌شود.

قلب مبدل هستند و انتقال حرارت بین دو سیال از طریق آن‌ها انجام می‌شود. جنس لوله‌ها بسته به کاربرد می‌تواند شامل:

• کربن استیل
• استنلس استیل 304/316
• آلیاژهای نیکل
• تیتانیوم
• Duplex

باشد.

برای بیشتر صنایع، کربن استیل همچنان انتخاب اول مهندسان است زیرا:

• مقاومت مکانیکی بالایی دارد
• قیمت اقتصادی دارد
• قابلیت جوش‌پذیری خوب دارد
• در اغلب سیالات صنعتی عملکرد مناسب دارد

ضریب هدایت حرارتی کربن استیل حدوداً:

 ضریب هدایت حرارتی کربن استیل:

 k ≈ 45 W/m·K

این مقدار باعث می‌شود که انتقال حرارت در حد قابل‌قبول باقی بماند درحالی‌که استحکام مکانیکی حفظ شود.

۲) پوسته (Shell)

ساختاری استوانه‌ای که لوله‌ها درون آن قرار می‌گیرند. وظیفه پوسته، هدایت سیال دوم در اطراف لوله‌هاست. طراحی پوسته معمولاً بر اساس استاندارد ASME Section VIII انجام می‌شود.

۳) تیوب‌شیت (Tube Sheet)

صفحه‌ای فلزی که انتهای لوله‌ها به آن متصل می‌شود. تیوب‌شیت به دلیل تماس مستقیم با دو محیط داغ و سرد باید استحکام مکانیکی بالا، مقاومت خوردگی و پایداری حرارتی داشته باشد.

۴) بافل‌ها (Baffles)

صفحات راهنما که در مسیر سیال پوسته قرار می‌گیرند و باعث افزایش آشفتگی (Turbulence)، افزایش ضریب انتقال حرارت و جلوگیری از ارتعاش لوله‌ها می‌شوند.

۵) کانال‌ها و هدها

برای ورود و خروج سیال در دو سمت لوله‌ها.

ساختار مبدل لوله‌ای به گونه‌ای طراحی شده که با کوچک‌ترین تغییر در:

• تعداد لوله‌ها
• آرایش آن‌ها
• نوع جریان (Counterflow / Parallel)
• ضخامت لوله
• جنس پوسته
• قطر مبدل

می‌توان عملکرد حرارتی و مکانیکی را تنظیم کرد. این ویژگی باعث می‌شود Tube Heat Exchanger یکی از قابل‌طراحی‌ترین تجهیزات صنعتی باشد.

 اصول عملکرد حرارتی مبدل لوله‌ای

انتقال حرارت در یک مبدل لوله‌ای بر مبنای سه مفهوم کلیدی انجام می‌شود:

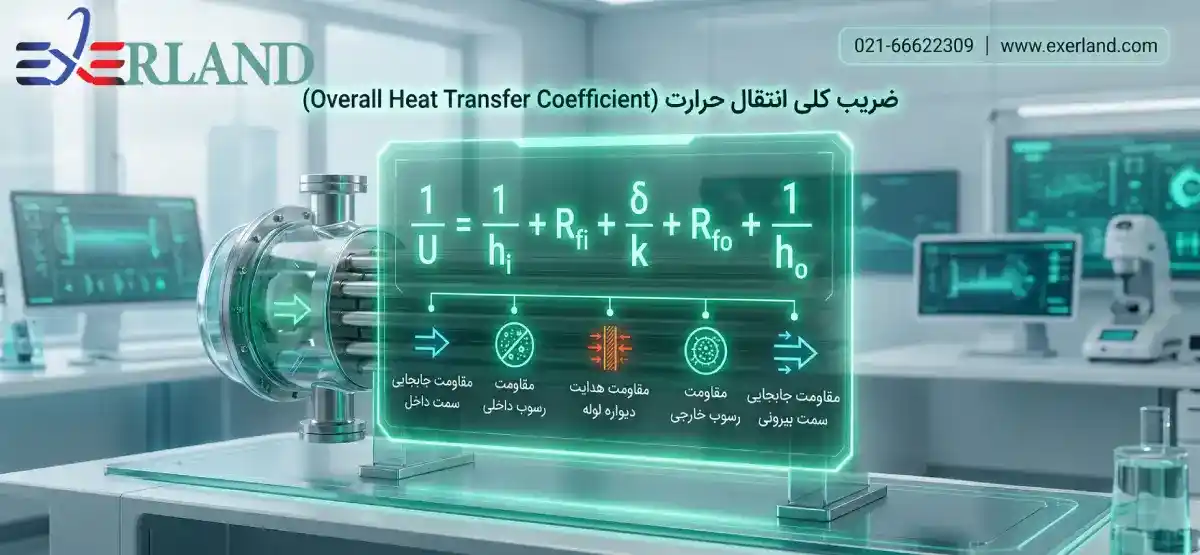

۱) ضریب کلی انتقال حرارت (U)

این ضریب نشان می‌دهد که مبدل تا چه اندازه در انتقال انرژی بین دو سیال کارآمد است. در واحدهایی که محدودیت مصرف آب وجود دارد، مبدل حرارتی هوا خنک عمودی به عنوان گزینه‌ای کاربردی شناخته می‌شود و به دلیل اشغال فضای کمتر، در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرد.رابطه کلی آن:

 ضریب کلی انتقال حرارت:

1/U = 1/h_hot + t/k + 1/h_cold + Rf

که در آن:

• h_hot ضریب جابجایی سیال داغ
• h_cold ضریب جابجایی سیال سرد
• t ضخامت لوله
• k ضریب هدایت حرارتی جنس لوله
• Rf مقاومت رسوب (Fouling)

است.

۲) نرخ انتقال حرارت (Q)

برای محاسبه میزان گرمای منتقل‌شده:

 نرخ انتقال حرارت:

 Q = U × A × ΔT

که A سطح انتقال حرارت و ΔT اختلاف دمای مؤثر است.

۳) اختلاف دمای لگاریتمی میانگین (LMTD)

این مقدار مهم‌ترین فاکتور در طراحی حرارتی است:

 اختلاف دمای لگاریتمی میانگین:

 LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

LMTD همیشه در جریان مخالف (Counterflow) بیشتر است، و همین دلیل اصلی استفاده گسترده از این نوع جریان در مبدل‌های لوله‌ای است.

۴) اثر رسوب (Fouling Effect)

رسوب‌گذاری سبب افت عملکرد و افزایش مقاومت انتقال حرارت می‌شود. این عامل در صنایع پالایشی، پتروشیمی و غذایی بسیار مهم است.

۵) انتقال حرارت جابجایی و هدایت

در سمت لوله‌های داخلی معمولاً جریان آشفته (Turbulent) است و این باعث افزایش h_cold یا h_hot می‌شود.

۶) افت فشار

هرچه سرعت سیال بیشتر باشد:

• انتقال حرارت افزایش می‌یابد
• افت فشار نیز بیشتر می‌شود

طراحی صحیح باید بین این دو پارامتر تعادل برقرار کند.

 رفتار مکانیکی مبدل لوله‌ای

با توجه به قرارگیری مبدل حرارتی در محیط‌های تحت فشار، تحلیل مکانیکی اهمیت بالایی دارد. این موضوع به ویژه در مبدل های حرارتی چند لوله ای به دلیل وجود لوله‌های متعدد، اختلاف فشار سیالات و تنش‌های ناشی از بارهای حرارتی و مکانیکی از اهمیت بیشتری برخوردار است.

۱) تنش محیطی در پوسته

برای جلوگیری از آسیب، پوسته باید بر اساس این رابطه طراحی و ضخامت آن انتخاب شود.

۲) انبساط حرارتی

اختلاف دما سبب افزایش طول لوله‌ها می‌شود:

انبساط حرارتی:

 ΔL = α × L × ΔT

اگر این مقدار کنترل نشود، باعث:

• ترک خوردگی
• نشتی در تیوب‌شیت
• شکست مکانیکی لوله‌ها

می‌شود.

۳) ارتعاش لوله‌ها

جریان سیال پوسته ممکن است باعث ارتعاش لوله‌ها شود. بافل‌ها نقش کلیدی در جلوگیری از آن دارند.

کاربردهای صنعتی مبدل حرارتی لوله‌ای

Tube Heat Exchanger در صنایع مختلف کاربرد دارد:

• پالایشگاه (Pre-heater، Cooler، Condenser)
• پتروشیمی (Reboiler، Heater)
• نیروگاه (Feedwater Heater)
• صنایع غذایی (Pasteurization)
• دارویی و بیوتکنولوژی
• تهویه مطبوع صنعتی

این گستردگی کاربرد، اهمیت طراحی صحیح را برجسته می‌کند.

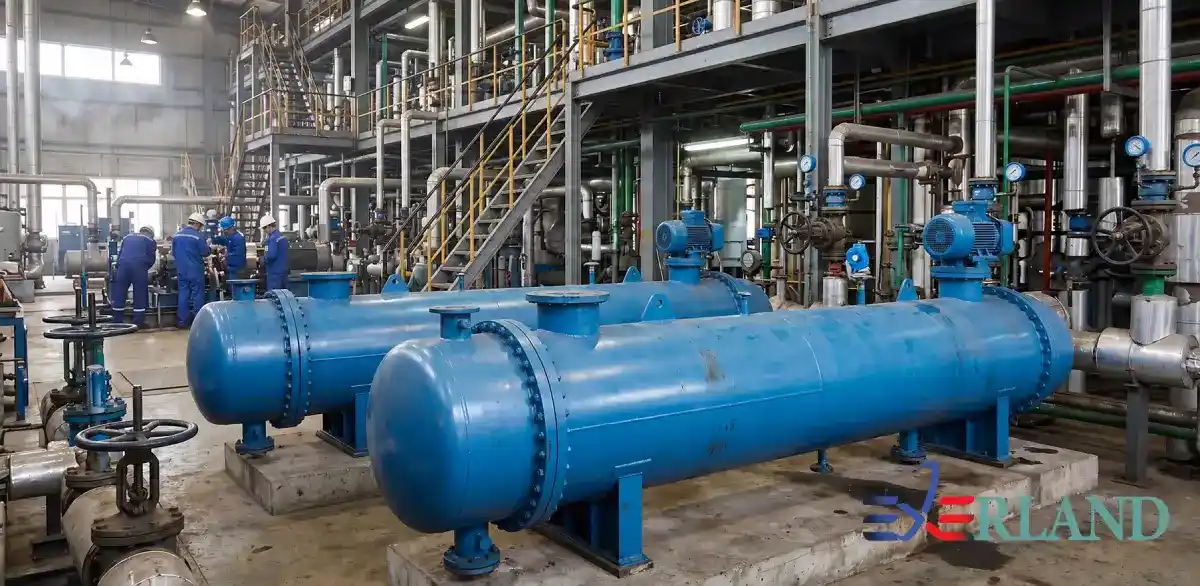

مدل‌سازی انتقال حرارت در مبدل لوله‌ای

مدل‌سازی دقیق انتقال حرارت اساس طراحی حرارتی مبدل است. این فرایند شامل در نظر گرفتن تمام مقاومت‌های حرارتی موجود در مسیر انتقال گرما از سیال داغ به سیال سرد است.

۱) مقاومت‌های حرارتی

در یک مبدل لوله‌ای استاندارد، مقاومت‌ها عبارتند از:

• مقاومت لایه مرزی سیال داغ (h_hot): ناشی از انتقال حرارت جابجایی در سطح بیرونی لوله‌ها.
• مقاومت دیواره لوله (t/k): ناشی از هدایت حرارتی در جنس لوله.
• مقاومت لایه مرزی سیال سرد (h_cold): ناشی از انتقال حرارت جابجایی در سطح داخلی لوله‌ها.
• مقاومت رسوب (Fouling Resistance - Rf): ناشی از تجمع مواد ناخواسته بر روی سطوح داخلی یا خارجی لوله‌ها.

رابطه اصلی برای ضریب کلی انتقال حرارت (U) که پیشتر هم به آن اشاره شد، این مقاومت‌ها را در بر می‌گیرد:


 ضریب کلی انتقال حرارت:
 1/U = 1/h_hot + t/k + 1/h_cold + Rf

این فرمول، یک دید کلی از کارایی مبدل ارائه می‌دهد.

۲) محاسبه ضریب جابجایی (h)

ضرایب جابجایی (h) به عوامل متعددی بستگی دارند، از جمله:

• خواص ترموفیزیکی سیال: ویسکوزیته، چگالی، هدایت حرارتی، ظرفیت گرمایی.
• سرعت سیال: جریان آشفته (Turbulent) ضریب h را به شدت افزایش می‌دهد.
• هندسه کانال: قطر لوله، طول لوله، وجود بافل‌ها.

برای محاسبه این ضرایب، از اعداد بدون بُعد استفاده می‌شود:

• عدد رینولدز (Re): برای تعیین نوع جریان (لامینار یا آشفته).

عدد رینولدز:

Re = (ρ * v * D) / μ

• عدد پرانتل (Pr): نسبت خواص مومنتوم و حرارتی سیال.

 عدد پرانتل:

 Pr = (Cp * μ) / k_fluid

• عدد ناسلت (Nu): نشان‌دهنده نسبت انتقال حرارت جابجایی به هدایت.

 عدد ناسلت:

 Nu = (h * D) / k_fluid

رابطه بین این اعداد از طریق معادلات همبستگی (Correlation Equations) تعیین می‌شود که بسته به نوع جریان و هندسه متفاوت هستند. به عنوان مثال، برای جریان آشفته در داخل لوله، همبستگی‌های رایج مانند Dittus-Boelter یا Sieder-Tate به کار می‌روند.

۳) سطح مؤثر انتقال حرارت (A)

این سطح، مساحت خالص سطوح لوله‌هاست که انتقال حرارت از آنجا صورت می‌گیرد. معمولاً از سطح خارجی یا داخلی لوله‌ها استفاده می‌شود که با توجه به غالب بودن مقاومت رسوب در کدام سمت، انتخاب می‌شود.

۴) اثر لایه‌های رسوب (Fouling)

رسوب‌گذاری یکی از چالش‌های بزرگ در مبدل‌های حرارتی است. این لایه‌ها، که می‌توانند شامل املاح معدنی، مواد آلی، یا حتی میکروارگانیسم‌ها باشند، به عنوان یک عایق حرارتی عمل کرده و ضریب کلی انتقال حرارت (U) را به شدت کاهش می‌دهند. استاندارد TEMA (The Tubular Exchanger Manufacturers Association) مقادیر مشخصی را برای ضریب رسوب (Rf) برای انواع سیالات و کاربردهای مختلف ارائه می‌دهد.

بیشتر بخوانید: مبدل حرارتی صنایع غذایی و نوشیدنی: تعریف، انواع، کاربرد، طراحی مهندسی و چرخه عملکرد دقیق

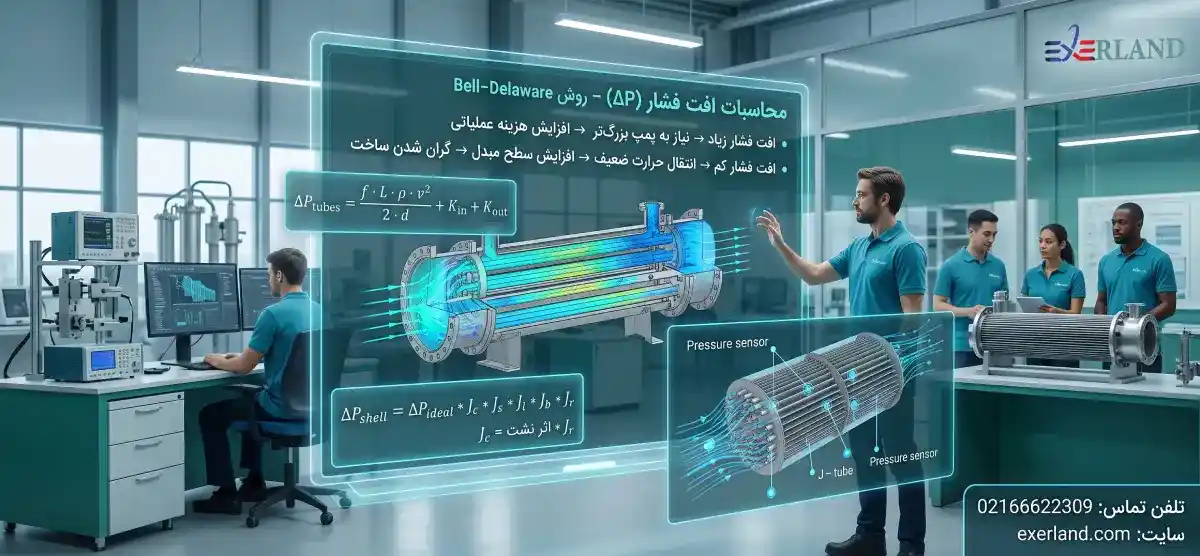

 تحلیل هیدرولیکی و افت فشار

افت فشار در دو سمت مبدل (سمت لوله و سمت پوسته) پارامتر مهمی در طراحی است، زیرا بر مصرف انرژی پمپ‌ها تأثیر مستقیم دارد.

۱) افت فشار در سمت لوله (Tube Side)

این افت فشار ناشی از اصطکاک سیال با دیواره لوله‌ها و نیز مقاومت در برابر تغییر جهت در اثر برخورد با بافل‌ها (در سمت پوسته) است.

• افت فشار اصطکاکی: وابسته به عدد رینولدز، عدد اصطکاک (f) و نسبت طول به قطر لوله (L/D).

افت فشار اصطکاکی:

ΔP_friction = f * (L/D) * (ρ * v^2) / 2

• افت فشار موضعی: در اثر عبور از نازل ورودی، خروجی، و تغییر جهت در اثر بافل‌ها


۲) افت فشار در سمت پوسته (Shell Side)

تحلیل افت فشار در سمت پوسته پیچیده‌تر است، زیرا جریان به طور مداوم در اطراف بسته‌های لوله و از میان بافل‌ها هدایت می‌شود.

• مدل جریان متقاطع (Cross-flow): در بسیاری از مبدل‌ها، سیال در پوسته به صورت متقاطع نسبت به لوله‌ها جریان دارد.
• اثر بافل‌ها: بافل‌ها باعث افزایش سرعت سیال و همچنین کاهش طول مسیر مؤثر جریان، که به افزایش افت فشار منجر می‌شود.

محاسبه افت فشار پوسته معمولاً با استفاده از مدل‌های جریان بهینه‌سازی شده بر اساس دمید (Donohue) یا کِرب (Kern) صورت می‌گیرد.

مثال عددی: محاسبه LMTD و U

فرض کنید یک مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) برای خنک کردن آب داغ توسط آب سرد استفاده می‌شود.

1-اطلاعات سیال داغ

• دبی جرمی: 50,000 kg/h
• دمای ورودی: 100°C
• دمای خروجی: 60°C

2-اطلاعات سیال سرد

• دبی جرمی: 75,000 kg/h
• دمای ورودی: 30°C
• دمای خروجی: 55°C

3-مشخصات مبدل

• نوع جریان: Counter Flow
• ضریب کلی انتقال حرارت (U): 1200 W/m²·K
• سطح انتقال حرارت موجود: 200 m²

۱) ظرفیت گرمایی ویژه آب

Cp = 4.18 kJ/kg·K

۲) اختلاف دما در دو انتهای مبدل

اختلاف دمای سمت ورودی

ΔT1 = Th,in − Tc,out

ΔT1 = 100 − 55

ΔT1 = 45 °C

اختلاف دمای سمت خروجی

ΔT2 = Th,out − Tc,in
ΔT2 = 60 − 30
ΔT2 = 30 °C

۳) محاسبه LMTD

فرمول LMTD

LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)

جایگذاری اعداد

LMTD = (45 − 30) / ln(45 / 30)

LMTD = 15 / ln(1.5)

LMTD = 15 / 0.405

LMTD ≈ 37.04 °C

۴) محاسبه نرخ انتقال حرارت از سمت سیال داغ

فرمول انتقال حرارت

Q = m × Cp × ΔT

ابتدا دبی جرمی را به kg/s تبدیل می‌کنیم.

m = 50000 / 3600

m = 13.89 kg/s

سپس:

Qh = 13.89 × 4.18 × (100 − 60)

Qh = 13.89 × 4.18 × 40

Qh = 2322 kJ/s

Qh = 2.322 MW

۵) محاسبه نرخ انتقال حرارت از سمت سیال سرد

ابتدا تبدیل دبی:

m = 75000 / 3600

m = 20.83 kg/s

سپس:

Qc = 20.83 × 4.18 × (55 − 30)

Qc = 20.83 × 4.18 × 25

Qc = 2180 kJ/s

Qc = 2.180 MW

اختلاف اندک بین Qh و Qc به دلیل فرض ثابت بودن ظرفیت گرمایی ویژه (Cp)، گرد کردن اعداد و تلفات حرارتی است. در طراحی واقعی این اختلاف ناچیز قابل قبول است.

۶) محاسبه سطح انتقال حرارت مورد نیاز

فرمول سطح انتقال حرارت

A = Q / (U × LMTD)

جایگذاری مقادیر:

A = 2322000 / (1200 × 37.04)

A = 2322000 / 44448

A ≈ 52.24 m²

نتیجه نهایی

سطح انتقال حرارت موردنیاز برابر است با:

Arequired ≈ 52.24 m²

در حالی که سطح واقعی مبدل برابر است با:

Aactual = 200 m²

بنابراین:

• مبدل دارای سطح انتقال حرارت بسیار بیشتری نسبت به مقدار موردنیاز است.
• این افزایش سطح می‌تواند برای جبران رسوب (Fouling)، افزایش طول عمر تجهیزات، حفظ راندمان در بلندمدت و ایجاد ضریب اطمینان طراحی در نظر گرفته شده باشد.

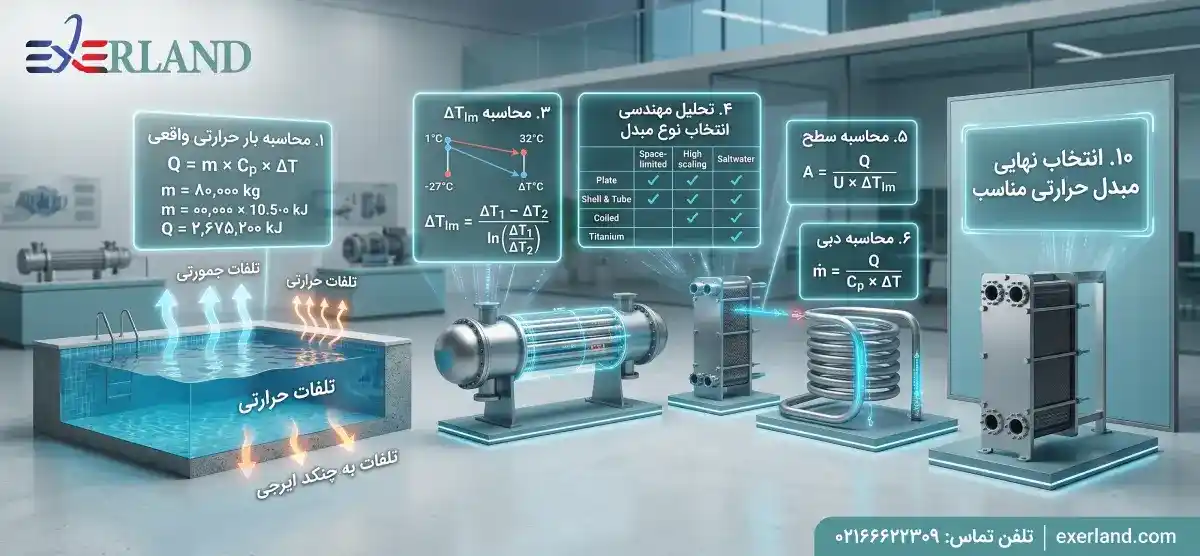

 مقایسه انواع مبدل‌های حرارتی لوله‌ای

مبدل‌های حرارتی لوله‌ای در انواع مختلفی طراحی می‌شوند که هر کدام مزایا و معایب خاص خود را دارند:

نکات مهم در انتخاب نوع مبدل:

• دما و فشار کاری: انواع مبدل‌ها ظرفیت متفاوتی در تحمل شرایط سخت دارند.
• خواص سیالات: خورندگی، لزجت، پتانسیل رسوب‌گذاری.
• هزینه اولیه و نگهداری: مبدل‌های پیچیده‌تر معمولاً گران‌تر هستند.
• محدودیت فضا: برخی طرح‌ها فضای کمتری اشغال می‌کنند.

تحلیل عملکرد، عیب‌یابی تخصصی و بهینه‌سازی حرفه‌ای مبدل‌های حرارتی لوله‌ای

عملکرد واقعی یک مبدل حرارتی لوله‌ای، تنها با محاسبات طراحی تعیین نمی‌شود. در محیط صنعتی، رفتار مبدل تحت تأثیر رسوب، خوردگی، تغییر خواص سیال، ارتعاشات، نشتی‌های میکروسکوپی، خرابی بافل‌ها و حتی خطای بهره‌بردار قرار دارد. بنابراین، لازم است مبدل‌ها علاوه بر طراحی صحیح، به صورت هوشمند، قابل پایش، و قابل تنظیم عمل کنند تا راندمان طولانی‌مدت تضمین شود.

این فاز تمام نکات عملیاتی و مهندسی پیشرفته را پوشش می‌دهد.

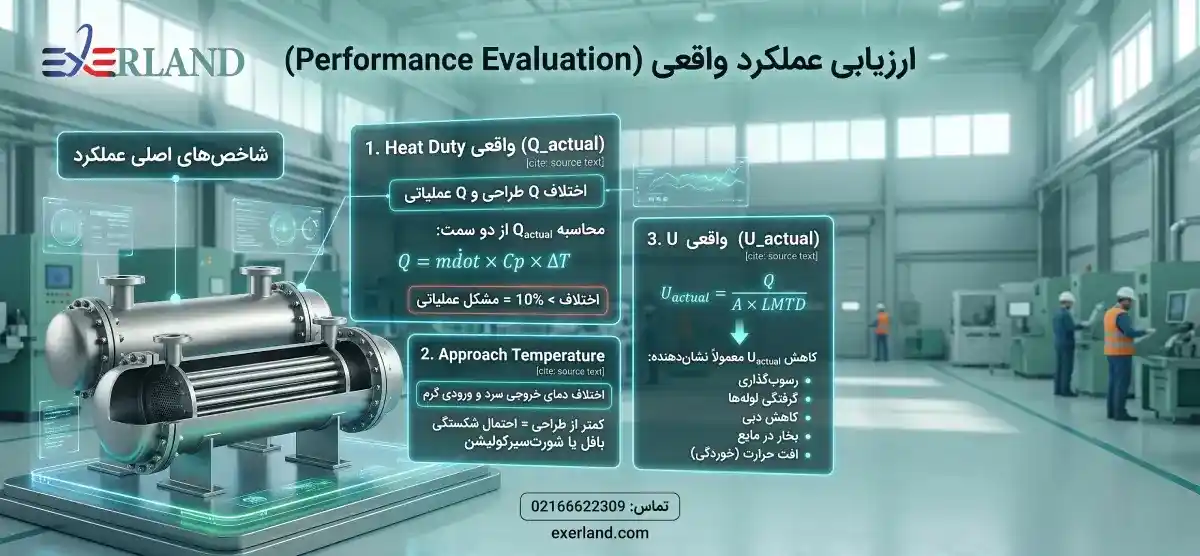

تحلیل عملکرد واقعی (Performance Evaluation)

برای ارزیابی اینکه آیا یک مبدل عملکرد صحیح دارد یا خیر، سه شاخص اصلی بررسی می‌شود:

1. Heat Duty واقعی (Q_actual)

Q = m_dot × Cp × ΔT

اگر اختلاف Q_hot و Q_cold بیش از 10٪ باشد، نشان‌دهنده مشکل عملیاتی است.در شرایطی که زمان ماند سیال و راندمان حرارتی اهمیت بیشتری داشته باشد، مبدل حرارتی پوسته و لوله دو پاس گزینه‌ای قابل‌توجه برای بسیاری از کاربردها است.

2. Approach Temperature

   اختلاف حداقلی دمای خروجی سرد و ورودی گرم.

   اگر Approach از مقدار طراحی کمتر شود، احتمال بافل شکستگی یا شورت‌سیرکولیشن وجود دارد.

2. U واقعی (U_actual)

   محاسبه می‌شود:

U_actual = Q / (A × LMTD)

کاهش U_actual نسبت به U_design معمولاً نشان‌دهنده:

• رسوب‌گذاری
• گرفتگی لوله‌ها
• کاهش دبی جریان
• تشکیل بخار در سمت مایع
• افت انتقال حرارت به دلیل خوردگی

است.

مهم‌ترین نواقص عملیاتی (Operational Problems) و علائم آن‌ها

مبدل‌های حرارتی در میدان صنعتی، معمولاً با ۱۰ مشکل کلیدی روبرو می‌شوند. شناخت علائم هر کدام، تشخیص سریع و جلوگیری از توقف خط تولید را امکان‌پذیر می‌کند.

۱) رسوب‌گذاری بیش از حد (Fouling)

علائم:

• کاهش سریع Q
• افزایش ΔT بین خروجی سرد و گرم
• افزایش افت فشار

علت‌ها:

• سرعت پایین سیال
• گرمایش بیش از حد Local
• کیفیت پایین آب یا سیال فرایندی

۲) گرفتگی (Plugging)

علائم:

• افت فشار غیرعادی
• کاهش دبی جریان
• توزیع دمایی نامتقارن

۳) نشتی تیوب‌ها (Tube Leakage)

نشانه‌ها:

• اختلاط دو سیال
• افزایش هدایت الکتریکی آب خنک‌کن
• کف کردن سیال

۴) آسیب بافل‌ها (Broken Baffles)

علائم:

• ارتعاش شدید
• کاهش غیرمعمول افت فشار پوسته
• افت ناگهانی عملکرد

۵) ایجاد Hot Spot

علائم:

• نقاط داغ روی پوسته
• تغییر رنگ نواحی خاص
• خروجی بسیار گرم

۶) ورود گاز به سمت مایع

علت معمول: Flashing

علائم:

• صدای تق‌تق
• ارتعاش ناگهانی
• افت ظرفیت حرارتی

۷) خوردگی موضعی (Pitting / Crevice)

از بدترین انواع خرابی.

علائم:

• کاهش ضخامت موضعی
• نشت‌های پنهان Micro-Leak

۸) ارتعاش ناشی از جریان (FIV – Flow Induced Vibration)

علائم:

• شکستگی تدریجی لوله‌ها
• صدای لرزش
• سوراخ‌شدگی نزدیک به بافل‌ها

عیب‌یابی تخصصی (Advanced Troubleshooting)

برای تشخیص علت اصلی خرابی در مبدل حرارتی، مهندسان از مدل Root Cause Analysis – RCA استفاده می‌کنند:

الگوریتم تشخیص:

• اگر U کاهش یافته و افت فشار ثابت است → رسوب نرم (Soft-Fouling)
• اگر U کاهش یافته و افت فشار زیاد شده → رسوب سخت یا گرفتگی
• اگر افت فشار ناگهان کم شود → بافل‌ها شکسته یا Tube Bundle جابه‌جا شده
• اگر Q کاهش یابد اما ΔP طبیعی باشد → مشکل توزیع جریان
• اگر ΔT2 < مقدار طراحی شود → عدم تماس مؤثر دو سیال، شورت‌سیرکولیشن
• اگر سیال خنک‌کن بیش از حد گرم خارج شود → کاهش دبی سیال سرد

برای جبران تنش‌های حرارتی و انبساط طولی لوله‌ها، مبدل حرارتی UTUBE در بسیاری از سرویس‌های دمای بالا مورد استفاده قرار می‌گیرد.

استراتژی‌های بهینه‌سازی راندمان

برای افزایش راندمان مبدل‌های لوله‌ای در محیط واقعی، از ۸ تکنیک تخصصی استفاده می‌شود:

1. افزایش سرعت سیال در حد مجاز TEMA

   موجب افزایش آشفتگی و افزایش h.

2. تغییر فاصله بافل‌ها

   فاصله کمتر → آشفتگی بیشتر → U بالاتر

   (اما افت فشار هم زیاد می‌شود)

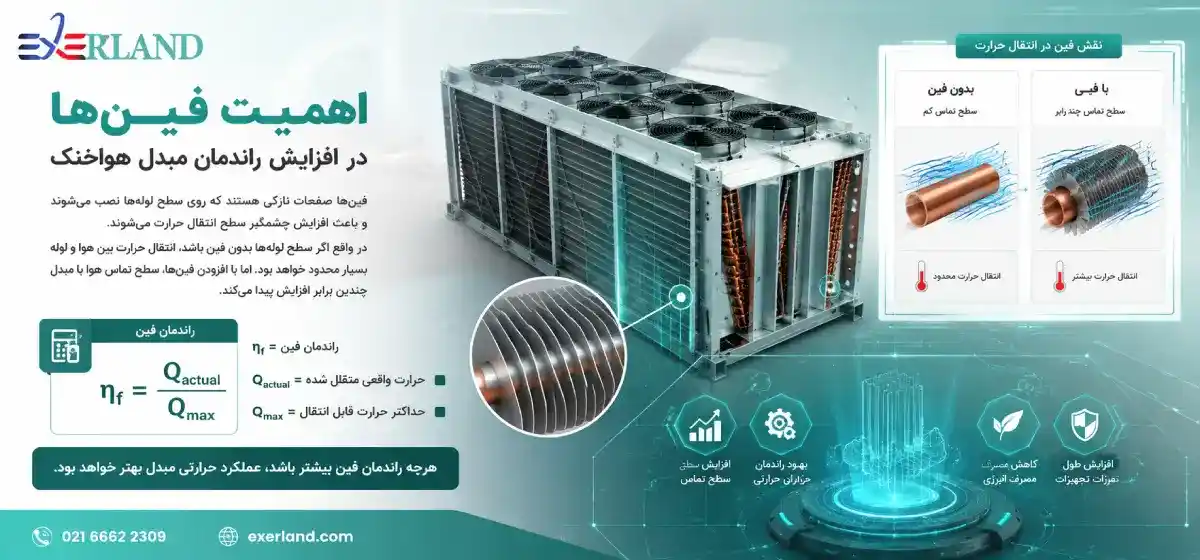

3. استفاده از لوله‌های Finned

   به‌ویژه برای سمت گاز با h پایین.

4. تزریق ضد رسوب (Antiscalant) یا فیلتر مغناطیسی

   کاهش رسوب‌گذاری در سرویس‌های آب سخت.

5. بهینه‌سازی تعداد پاس‌ها

   افزایش پاس‌ها → افزایش طول مسیر → افزایش انتقال حرارت.

6. کنترل دمای ورودی برای جلوگیری از Flashing

   مخصوصاً در آب تغذیه بویلر.

7. تمیزکاری مکانیکی/شیمیایی دوره‌ای

   بسته به نوع رسوب.

8. پایش عملکرد به کمک هوش مصنوعی (Predictive Maintenance)

   مقایسه مداوم:

   • LMTD
   • Q
   • ΔP
   • دمای خروجی

   و کشف Early‑Warning قبل از توقف خط.

پایش سلامت و نگهداری پیشگیرانه (Condition Monitoring)

یکی از قوی‌ترین روش‌ها برای افزایش عمر و جلوگیری از توقف ناگهانی، استفاده از داده‌های لحظه‌ای است.

پارامترهایی که باید دائماً مانیتور شوند:

• دمای ورودی/خروجی
• ΔT1 و ΔT2
• افت فشار دو سمت
• Flow Rate
• سختی آب
• هدایت الکتریکی
• لرزش پوسته (Vibration FFT)
• ضخامت لوله‌ها (UT Scan)

اگر هرکدام از این پارامترها از «Trend» خود خارج شوند، سیستم تعمیرات پیشگیرانه هشدار می‌دهد.برای بهبود راندمان در سمت سیالات با ضریب انتقال حرارت پایین، مبدل حرارتی لوله ای پره دار باعث افزایش سطح انتقال و بهبود عملکرد می‌شود.

تحلیل هزینه و دوره بازگشت سرمایه (ROI)

افزایش راندمان مبدل حرارتی، تأثیر مستقیم در کاهش مصرف انرژی و جلوگیری از توقف تولید دارد. تحلیل اقتصادی یک مبدل شامل فرمول‌های زیر است:

Annual Saving = (Energy_saved_per_hour × Operating_Hours × Cost_per_kWh)

و سپس:

ROI = (Annual Saving) / (Additional CAPEX)

به‌عنوان مثال، اگر با افزایش سطح حرارتی یا تغییر متریال، ۸٪ افزایش راندمان ایجاد شود، در واحدهای بخار و پتروشیمی، این افزایش کوچک می‌تواند میلیون‌ها دلار صرفه‌جویی سالانه ایجاد کند.

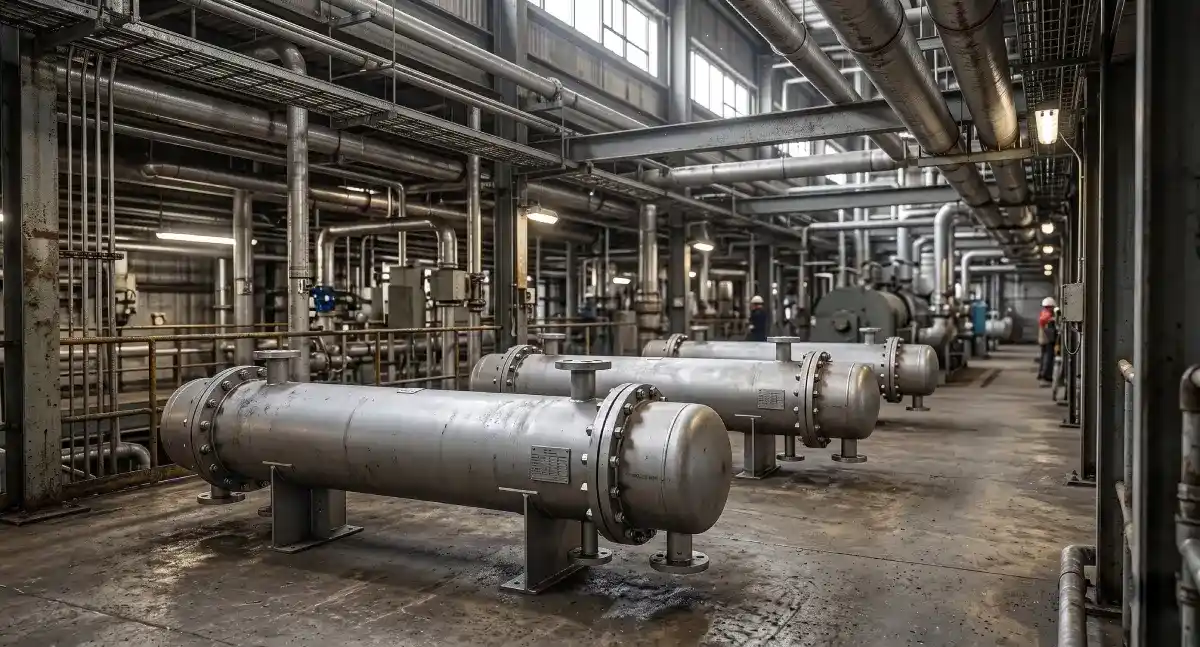

مدل‌سازی CFD، طراحی‌های High‑Performance، بهینه‌سازی عددی و فناوری‌های نوین در مبدل‌های حرارتی لوله‌ای

طراحی مبدل‌های حرارتی لوله‌ای در سطح حرفه‌ای امروز تنها به روابط تجربی TEMA و Kern محدود نمی‌شود. صنایع پیشرفته مانند LNG، هوافضا، مبدل‌های High‑Pressure و سیستم‌های سرمایش فوق‌بحرانی (Supercritical CO₂) نیازمند تحلیل‌های عمیق عددی، مدل‌سازی سه‌بعدی، شبیه‌سازی انتقال حرارت و سیال، و طراحی‌های غیراستاندارد هستند. هدف این فاز، ارائه دیدگاهی نوین از طراحی و عملکرد مبدل‌ها بر اساس ابزارها و فناوری‌های پیشرفته است.در فرآیندهایی که نیاز به انتقال حرارت یکنواخت دارند، مبدل حرارتی لوله مارپیچ به واسطه ایجاد جریان گردابی، شرایط بهتری برای تبادل انرژی فراهم می‌کند.

مدل‌سازی CFD در تحلیل مبدل‌های حرارتی لوله‌ای

CFD یا Computational Fluid Dynamics مهم‌ترین ابزار مدرن برای تحلیل جریان، توزیع دما، آشفتگی و افت فشار است. این تحلیل‌ها امکان مشاهده رفتار واقعی سیال در پیچیده‌ترین هندسه‌ها را فراهم می‌کنند.در صنایعی که سرویس و نگهداری مداوم اهمیت دارد، مبدل حرارتی صفحه ای واشردار به دلیل قابلیت باز شدن و تمیزکاری آسان، کاربرد گسترده‌ای پیدا کرده است.

مهم‌ترین خروجی‌های CFD:

• توزیع دقیق دمای دیواره لوله‌ها
• شناسایی Dead Zone در پوسته که باعث رسوب‌گذاری می‌شود
• تحلیل الگوی سرعت و آشفتگی (Turbulence Intensity)
• پیش‌بینی Hot Spot و نواحی تحت تنش حرارتی
• محاسبه افت فشار در شرایط واقعی، نه تجربی

مدل‌های توربولانسی رایج برای CFD مبدل‌ها:

• k‑ε Standard
• k‑ω SST
• Transition SST
• مدل RSM برای جریان‌های چرخشی پیچیده

با استفاده از CFD، مهندسان قادرند فاصله بافل‌ها، قطر لوله‌ها، نوع سیال و نرخ جریان را بهینه‌سازی عددی کنند.

بهینه سازی عددی (Numerical Optimization)

هدف از بهینه‌سازی، رسیدن به بهترین ترکیب از:

• بیشترین راندمان حرارتی
• حداقل افت فشار
• حداقل هزینه ساخت
• کمترین رسوب‌گذاری

روش‌های رایج:

1. Genetic Algorithm (GA)
2. Response Surface Method (RSM)
3. Multi-Objective Optimization (Pareto Front)

پارامترهایی که معمولاً در این روش‌ها بهینه می‌شوند:

• قطر لوله
• ضخامت لوله
• گام چیدمان لوله (Tube Pitch)
• نوع آرایش مثلثی یا مربعی
• فاصله بافل‌ها
• سرعت ورودی دو سیال
• تعداد پاس‌ها

این روش‌ها به‌خصوص در طراحی مبدل‌هایی که در معرض شرایط متغیر هستند (مانند واحدهای بازیافت حرارت HRSG یا مبدل‌های CO₂ فوق‌بحرانی)، ارزش فوق‌العاده‌ای دارند.برای فرآیندهایی که نیازمند ابعاد فشرده و راندمان حرارتی بالا هستند، مبدل حرارتی صفحه ای بریز - لحیمی راهکاری مناسب در بسیاری از سیستم‌های حرارتی مدرن محسوب می‌شود.

طراحی های High‑Performance در مبدل‌های لوله‌ای

برای رسیدن به راندمان بالاتر از استانداردهای معمولی، از طراحی‌های ویژه استفاده می‌شود:

1) لوله‌های Micro‑Finned

در داخل لوله، شیارهای ریز ایجاد می‌شود تا آشفتگی افزایش یابد.در سامانه‌های سرمایش و تهویه صنعتی، مبدل حرارتی فین تیوب به دلیل افزایش سطح تماس و بهبود نرخ انتقال حرارت، نقش مهمی در بهبود عملکرد سیستم دارد.

مناسب برای:

• Refrigeration
• Oil Cooling
• Condenser Duties

2) مبدل‌های Helical Baffle

جایگزین بافل صفحه‌ای هستند. مزایا:

• کاهش FIV
• افت فشار کمتر
• انتقال حرارت یکنواخت‌تر
• مناسب برای سرویس‌های ویسکوز

3) مبدل‌های Twisted Tube

لوله‌ها پیچ‌خورده هستند و نیازی به بافل ندارند.

مزایا:

• رسوب کمتر
• ارتعاش بسیار کمتر
• افزایش h تا 50٪

4) مبدل‌های Double‑Pipe High Pressure

برای فشارهای بالای 300 بار استفاده می‌شوند.

در صنایع زیر حیاتی‌اند:

• تزریق گاز
• سیستم‌های فوق‌بحرانی
• صنایع هوافضا

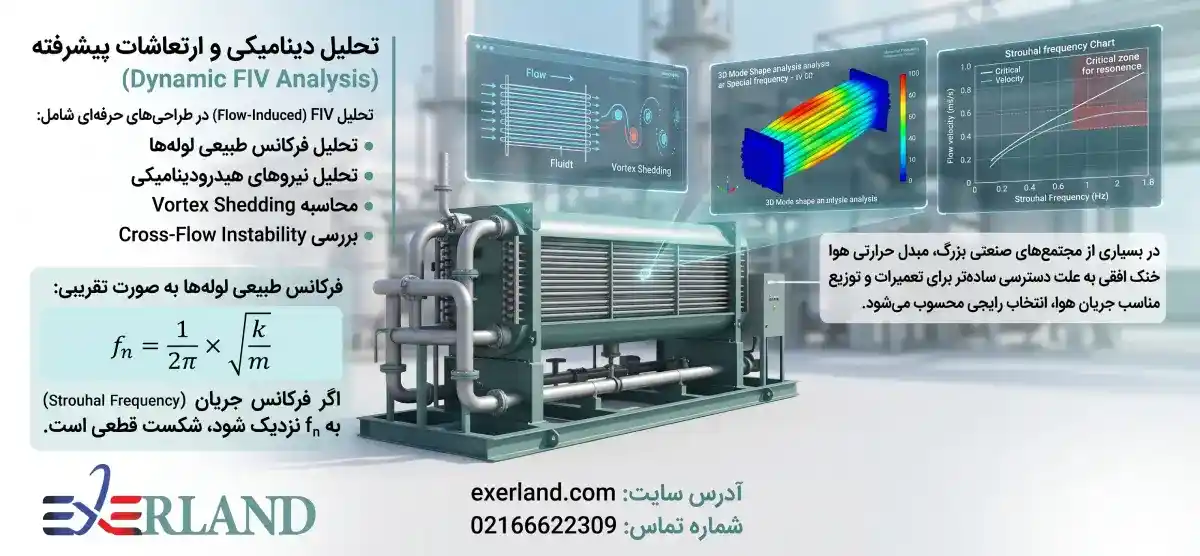

تحلیل دینامیکی و ارتعاشات پیشرفته (Dynamic FIV Analysis)

تحلیل FIV (Flow-Induced Vibration) در طراحی‌های حرفه‌ای شامل:

• تحلیل فرکانس طبیعی لوله‌ها
• تحلیل نیروهای هیدرودینامیکی
• محاسبه Vortex Shedding
• بررسی Cross-Flow Instability

فرکانس طبیعی لوله‌ها به صورت تقریبی:

f_n = (1 / 2π) × √(k / m)

اگر فرکانس جریان (Strouhal Frequency) به f_n نزدیک شود، شکست قطعی است.در بسیاری از مجتمع‌های صنعتی بزرگ، مبدل حرارتی هوا خنک افقی به علت دسترسی ساده‌تر برای تعمیرات و توزیع مناسب جریان هوا، انتخاب رایجی محسوب می‌شود.

تحلیل تنش و خستگی پیشرفته (FEA – Finite Element Analysis)

FEA برای تحلیل نقاط زیر ضروری است:

• تنش در محل جوش Tubesheet
• تمرکز تنش در نواحی انبساطی
• خمش لوله‌ها تحت بار دینامیکی
• تحلیل خستگی حرارتی (Thermal Fatigue)

در سیستم‌هایی با اختلاف دمای شدید، تحلیل FEA تعیین می‌کند که آیا نیاز به:

• Expansion Joint
• سر شناور
• یا طراحی U‑Tube

هست یا خیر.در سیستم‌هایی که بازیافت انرژی اهمیت بالایی دارد، مبدل حرارتی دوار به دلیل امکان انتقال هم‌زمان انرژی میان جریان‌های مختلف، عملکرد مؤثری در بهینه‌سازی مصرف انرژی ارائه می‌دهد.

فناوری‌های نوظهور (Emerging Technologies)

1) مبدل‌های حرارتی Additive Manufacturing (پرینت سه‌بعدی)

مزایا:

• امکان ساخت هندسه‌های پیچیده
• افزایش انتقال حرارت
• مقاومت بالاتر به خوردگی

2) مبدل‌های نانوسیال (Nanofluid Heat Exchangers)

افزودن نانوذرات Al₂O₃، CuO، CNT باعث:

• افزایش h تا 30٪
• بهبود خواص ترموفیزیکی

3) مبدل‌های هوشمند (Smart Heat Exchangers)

دارای:

• سنسورهای آنلاین رسوب
• سنجش لرزش
• آنالیز آنی Δ

مبدل های حرارتی الکتریکی یکی از فناوری‌های نوظهور در صنعت انتقال حرارت هستند که با استفاده از انرژی الکتریکی، گرمایش موردنیاز فرآیند را بدون نیاز به احتراق مستقیم تأمین می‌کنند. راندمان بالا، کنترل دقیق دما، کاهش آلایندگی‌های زیست‌محیطی و امکان یکپارچه‌سازی با منابع انرژی تجدیدپذیر، از مهم‌ترین دلایل افزایش استفاده از این فناوری در صنایع مدرن به شمار می‌رود. این مبدل‌ها به‌ویژه در صنایعی که دقت دمایی بالا، ایمنی بیشتر و کاهش انتشار کربن اهمیت دارد، جایگاه ویژه‌ای پیدا کرده‌اند.

پرسش و پاسخ تخصصی و مهندسی درباره مبدل‌های حرارتی لوله‌ای
