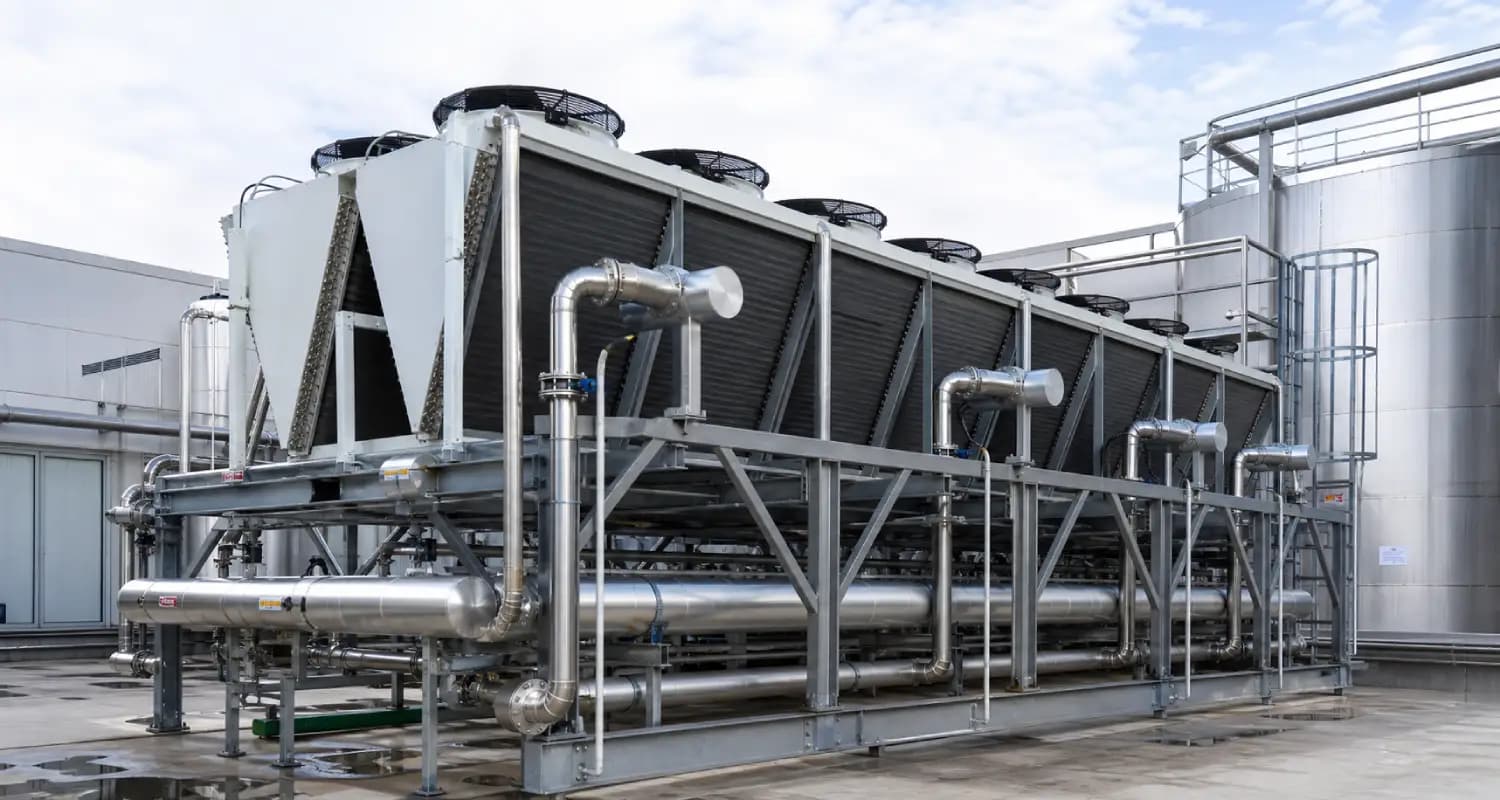

مبدل حرارتی هوا خنک در صنایع غذایی چه کاربردی دارد؟
مبدل حرارتی هوا خنک در صنایع غذایی و نوشیدنی، تجهیزی برای دفع گرمای یک سیال به محیط از طریق جریان هوا است. این تجهیز میتواند در مدارهای خنککاری صنعتی، سامانه های آب یا گلیکول، خنک کاری تجهیزات و برخی فرایندهای جانبی خطوط تولید استفاده شود.
در این سیستم، فنها هوا را از روی سطح انتقال حرارت عبور میدهند و گرمای سیال داخل لولهها یا کانال های حرارتی به هوا منتقل میشود. به این ترتیب، برای دفع حرارت به برج خنککن یا جریان پیوسته آب خنک کننده نیاز نیست؛ هرچند ممکن است خود خط تولید همچنان به آب یا یک سیال واسط نیاز داشته باشد.
نکته مهم: مبدل هوا خنک معمولاً جایگزین مستقیم پاستوریزاتور یا مبدل بهداشتی تماسمستقیم با محصول نیست. در بسیاری از خطوط غذایی، این تجهیز گرمای مدار واسط را دفع میکند و مدار واسط از طریق یک مبدل جداگانه، محصول را خنک میکند.
برای آشنایی با گروه محصولات، مشخصات و مسیر انتخاب، صفحه مبدل حرارتی هوا خنک اکسرلند را ببینید.

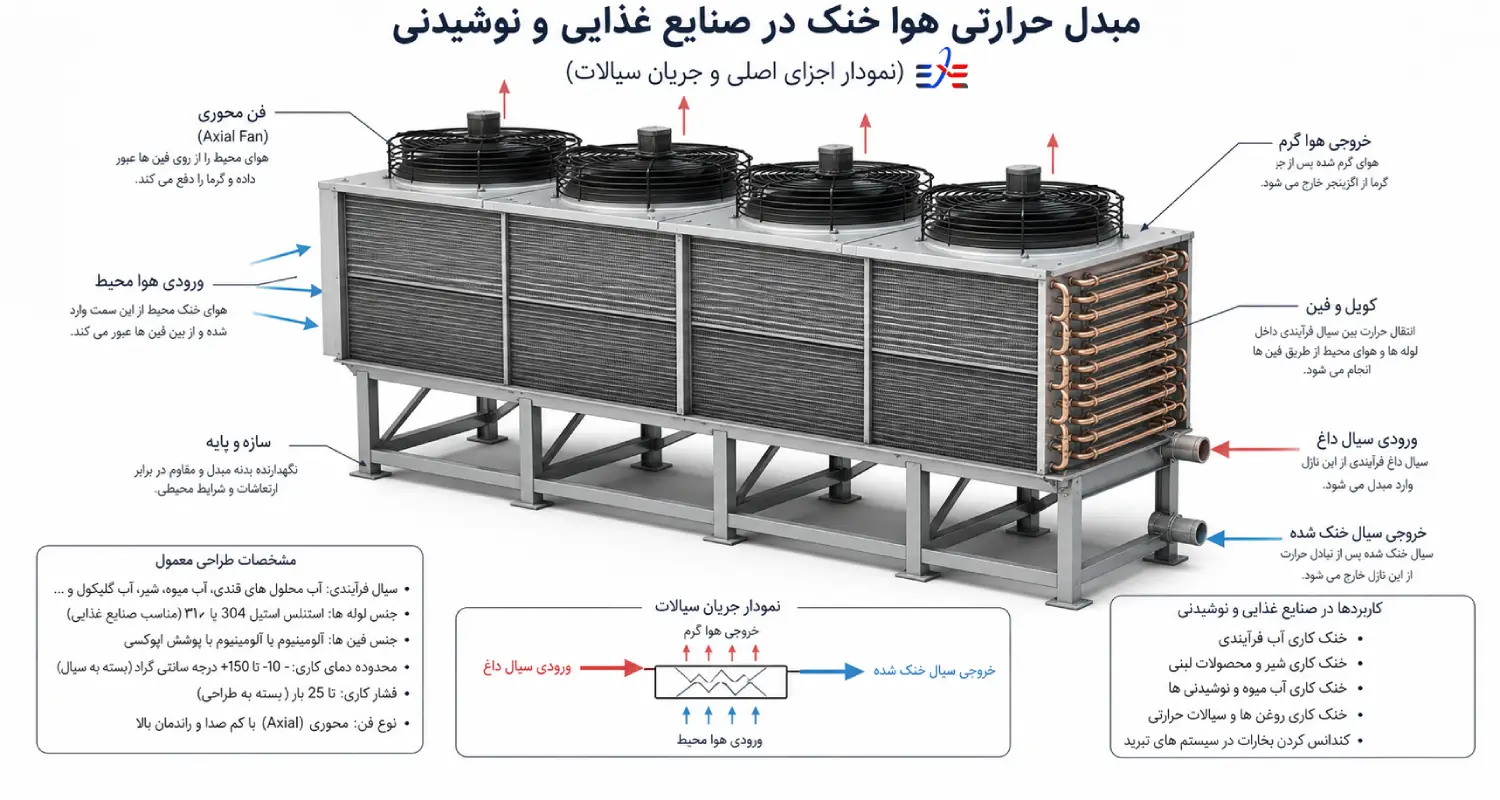

مبدل حرارتی هوا خنک چگونه کار می کند؟
در یک مبدل هوا خنک متداول، سیال گرم درون لولهها یا مسیرهای طراحیشده جریان دارد. سطح انتقال حرارت، گرمای سیال را به هوا منتقل میکند و فن با ایجاد جریان هوا، انتقال حرارت را تقویت میکند.
چرخه عملکرد را میتوان در پنج مرحله توضیح داد:
سیال گرم از فرایند یا مدار خنککاری وارد مبدل میشود.
سیال درون لولهها یا مسیرهای انتقال حرارت حرکت میکند.
فن، هوا را از روی سطح خارجی لولهها و پرهها عبور میدهد.
گرما از سیال به دیواره، سپس به پرهها و در نهایت به جریان هوا منتقل میشود.
سیال خنکشده به مدار بازمیگردد یا به مرحله بعد فرایند ارسال میشود.
در این چرخه، دو عامل اصلی عملکرد را تعیین میکنند: اختلاف دمای سیال و هوای ورودی، و میزان انتقال حرارت از سطح مبدل به هوا. افزایش دمای محیط میتواند توان خنککاری را کاهش دهد؛ بنابراین ظرفیت نامی دستگاه بدون توجه به دمای طراحی محیط، معیار کافی برای انتخاب نیست.در صنایع غذایی و نوشیدنی، مبدل هواخنک میتواند برای دفع گرمای سیالاتی مانند آب یا محلول آبوگلیکول در مدارهای جانبی استفاده شود. انتخاب این تجهیز باید بر اساس بار حرارتی، دمای محیط، دمای خروجی موردنیاز و شرایط نصب انجام شود. برای آشنایی با اصول انتخاب، به راهنمای انتخاب مبدل حرارتی هوا خنک مراجعه کنید.
تفاوت مبدل هوا خنک با مبدل آب خنک چیست؟
در مبدل هوا خنک، گرمای سیال به هوا منتقل میشود؛ اما در یک مبدل آبخنک، گرما به آب یا سیال خنک کننده دیگری انتقال مییابد. تفاوت اصلی در سیال خنککننده، تجهیزات جانبی و شرایط بهرهبرداری است.
مبدل حرارتی هوا خنک میتواند مصرف آب مرتبط با دفع حرارت را کاهش دهد، اما عملکرد آن به دمای محیط، جریان هوا، سطح انتقال حرارت و توان فن وابسته است. در مقابل، سیستم آب خنک ممکن است در شرایط طراحی مناسب، کنترل دمای بهتری فراهم کند؛ البته به زیرساخت آب و تجهیزات جانبی نیاز دارد.
بنابراین نمیتوان گفت هوا خنک در تمام شرایط راندمان بیشتری دارد یا همیشه هزینه بهرهبرداری کمتری ایجاد میکند. انتخاب باید بر اساس شرایط واقعی فرایند و هزینه کل مالکیت انجام شود.مبدل حرارتی هوا خنک و چیلر هوا خنک یک تجهیز واحد نیستند. مبدل هوا خنک گرما را از سیال به هوا منتقل میکند، درحالیکه چیلر برای تأمین سرمایش به چرخه تبرید متکی است. برای بررسی تفاوت چیلرهای هواخنک و آبخنک، مقاله چیلر اسکرو هوا خنک و آب خنک را مطالعه کنید.

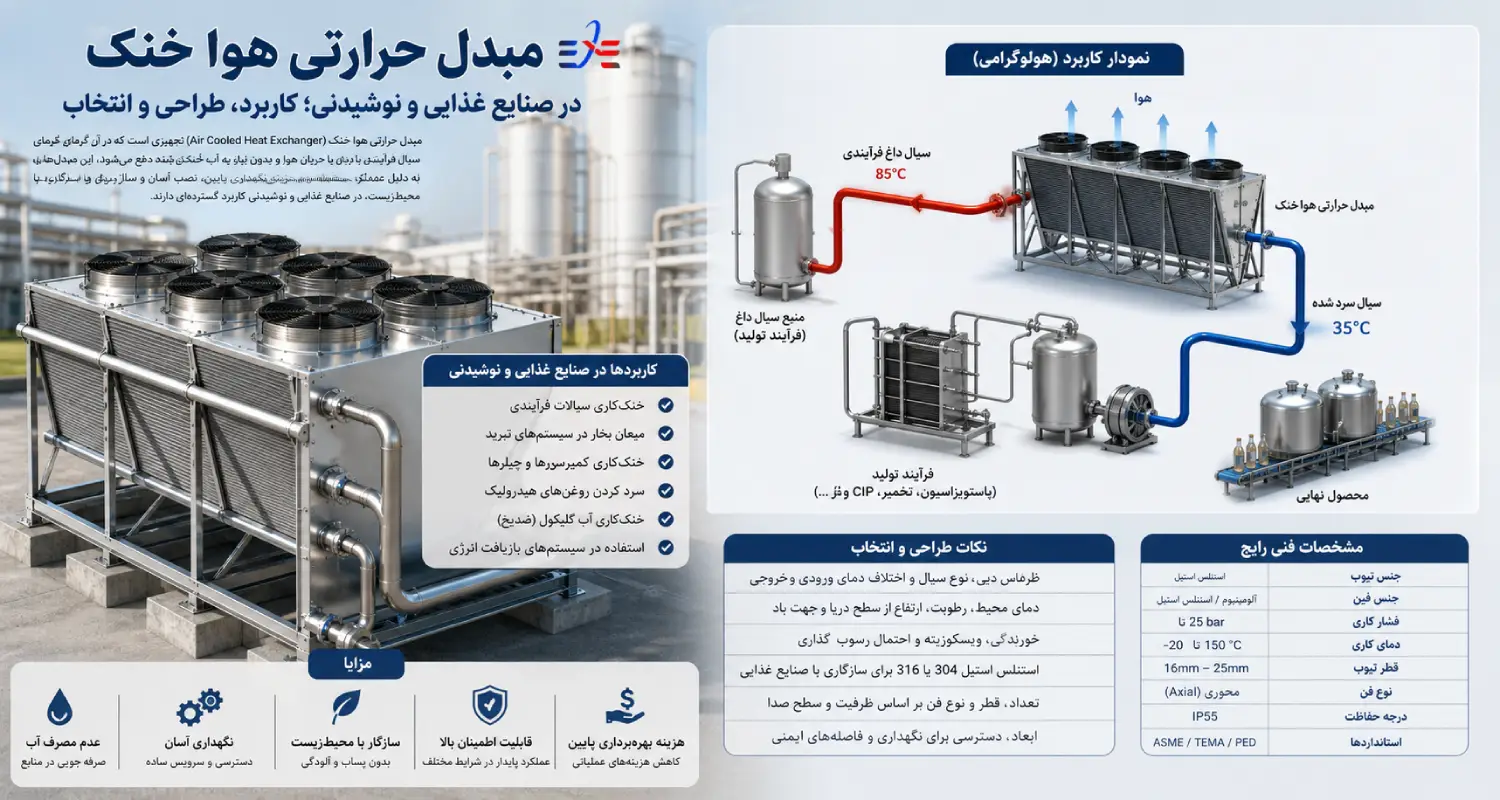

کاربرد مبدل حرارتی هوا خنک در صنایع غذایی و نوشیدنی
۱. خنک کاری مدار آب صنعتی
در کارخانههای غذایی، آب خنک کاری ممکن است برای دفع گرمای تجهیزات و مدارهای جانبی استفاده شود. مبدل حرارتی هوا خنک میتواند گرمای این مدار را به محیط منتقل کند و آب خنک شده را به چرخه بازگرداند.
در این کاربرد، کیفیت آب، دبی گردش، دمای رفتوبرگشت و شرایط محیطی باید در طراحی لحاظ شوند. اگر آب با محصول تماس داشته باشد، الزامات بهداشتی و کیفیت آب نیز اهمیت ویژهای دارند.
۲. خنک کاری مدار گلیکول
در برخی خطوط تولید نوشیدنی و لبنیات، از محلول آب و گلیکول بهعنوان سیال واسط خنککننده استفاده میشود. مبدل هوا خنک میتواند گرمای این محلول را دفع کند.
انتخاب دستگاه باید با توجه به نوع و غلظت محلول، دمای کار، ویسکوزیته، دبی و افت فشار انجام شود. همچنین باید مشخص شود که آیا دمای محیط اجازه دستیابی به دمای خروجی مورد نیاز را میدهد یا به یک سامانه تبرید کمکی نیاز است.
۳. خنک کاری تجهیزات و مدارهای فرایندی
مبدل هوا خنک ممکن است برای دفع گرمای مدارهای جانبی تجهیزات تولید، سامانههای روغنکاری یا سایر مصرفکنندههای حرارتی مناسب باشد؛ مشروط بر اینکه شرایط دما، فشار و سازگاری مواد با سیال بررسی شده باشد.
برای مثال، اگر در یک خط تولید، تجهیزات جانبی گرما تولید کنند، میتوان مدار خنککاری مستقل طراحی کرد و گرمای آن را با مبدل هوا خنک به محیط منتقل نمود.
۴. استفاده در خطوط نوشیدنی
در خطوط نوشیدنی، مبدل هوا خنک یا ایرکولر میتواند در بخش دفع حرارت مدارهای واسط یا تجهیزات جانبی کاربرد داشته باشد. اما برای خنککردن مستقیم نوشیدنی، باید نوع تجهیز، جنس سطوح در تماس با محصول، قابلیت شستوشو و الزامات بهداشتی بهصورت مستقل ارزیابی شود.
صرف استفاده از استیل یا وجود فن، یک مبدل را به تجهیز بهداشتی مناسب تماس با مواد غذایی تبدیل نمیکند.
۵. کارخانه های لبنی
در کارخانه لبنی، مبدل هوا خنک میتواند بخشی از سامانه دفع حرارت مدارهای خنککاری باشد. در مقابل، عملیات حساس مانند پاستوریزاسیون شیر معمولاً به تجهیزات فرایندی با کنترل دقیق زمان و دما نیاز دارد.
برای انتخاب تجهیز مناسب در این بخش، باید مسیر محصول از مدارهای خدماتی جدا شود و شرایط بهداشتی، کنترل فرایند و احتمال آلودگی متقاطع بررسی گردد.

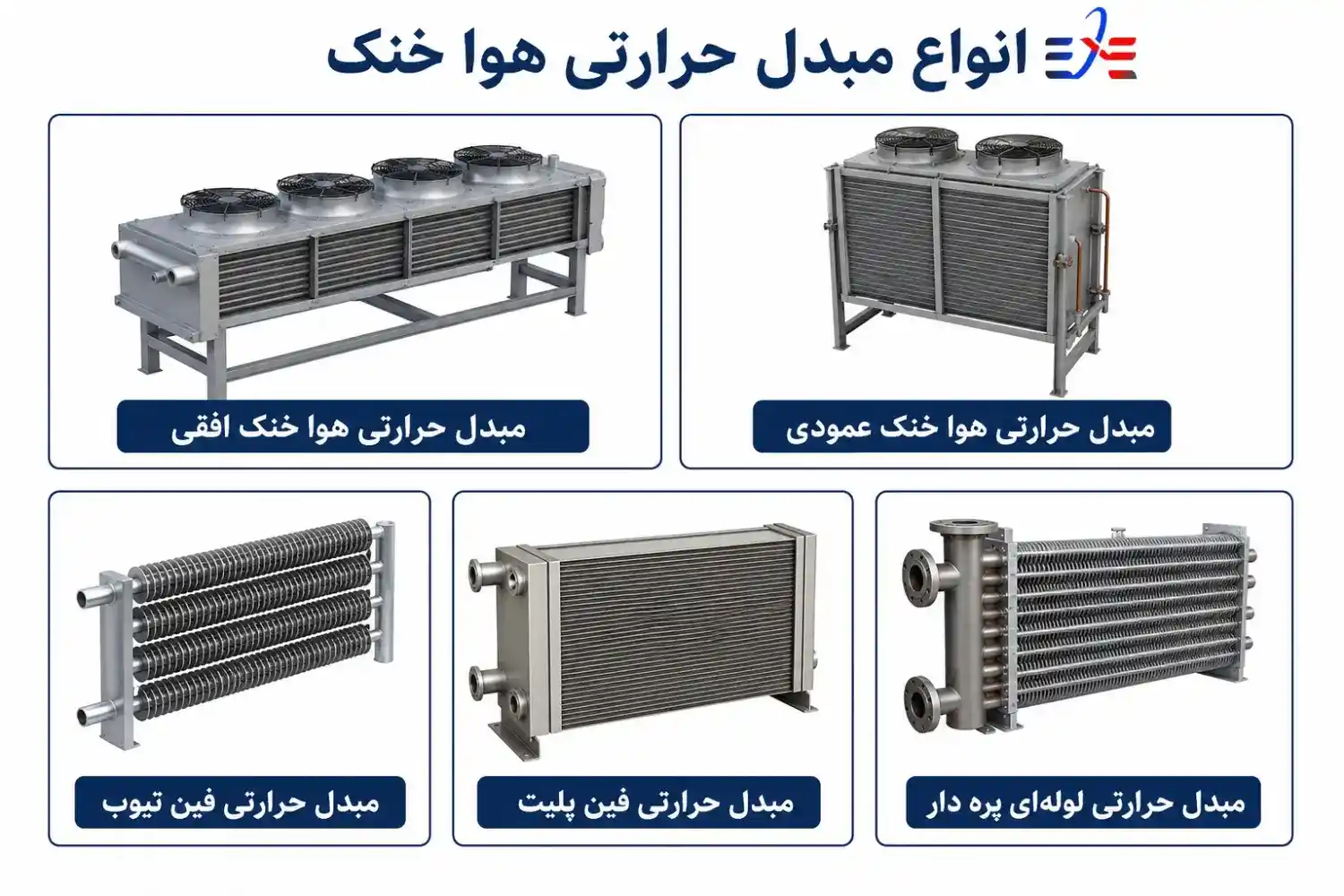

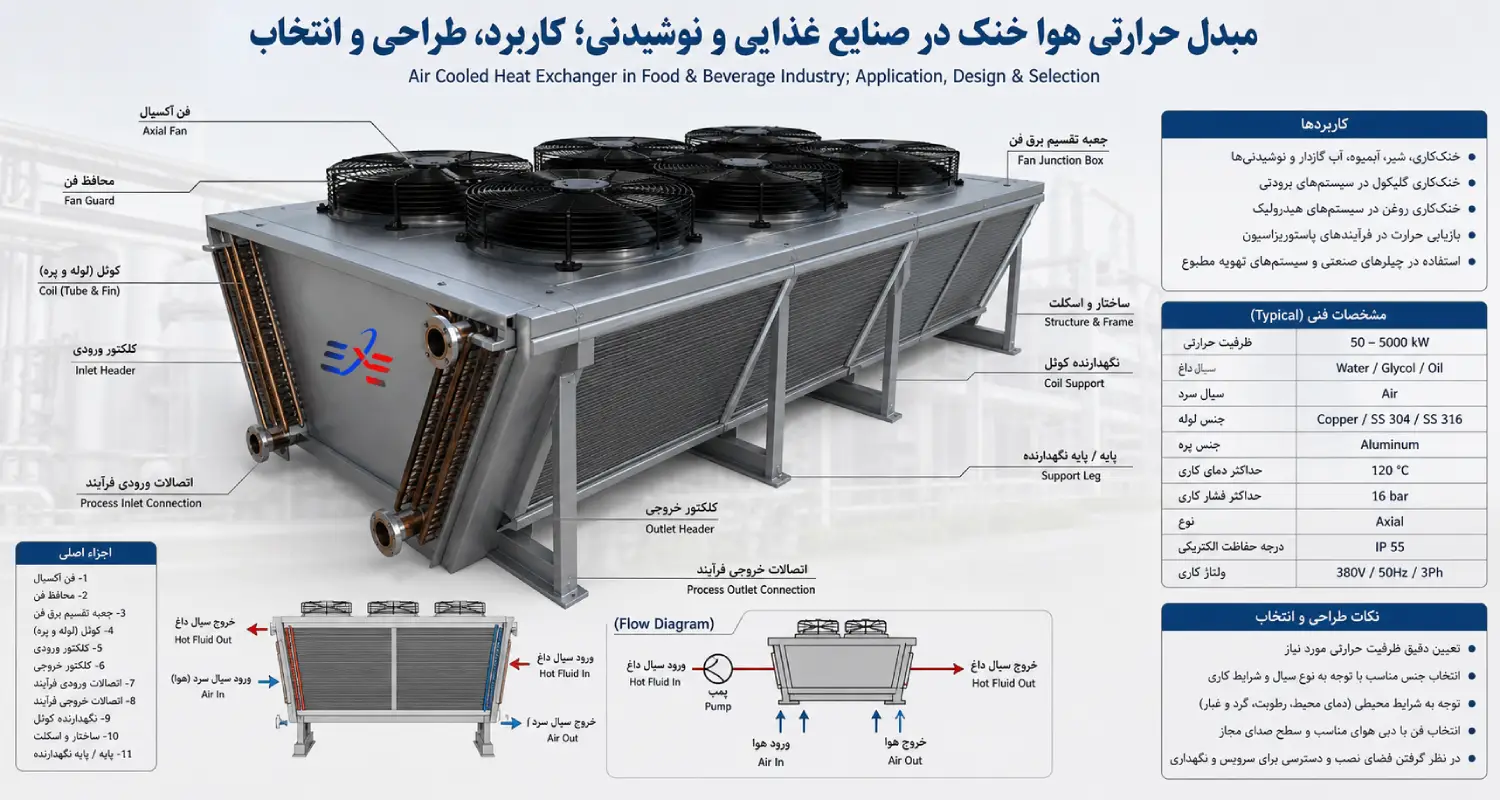

انواع مبدل حرارتی هوا خنک و تفاوت آنها
مبدل های هوا خنک با توجه به آرایش نصب، ساختار سطح انتقال حرارت و نوع جریان هوا طراحی میشوند. انتخاب نوع مناسب به ظرفیت، فضای نصب، شرایط محیطی، تعمیرپذیری و محدودیتهای فرایند بستگی دارد.
مبدل حرارتی هوا خنک افقی
در این آرایش، مجموعه انتقال حرارت بهصورت افقی نصب میشود. انتخاب آن میتواند به فضای نصب، مسیر ورود و خروج هوا، دسترسی تعمیراتی و آرایش لولهکشی وابسته باشد.
مشخصات محصول را در صفحه مبدل حرارتی هوا خنک افقی بررسی کنید.
مبدل حرارتی هوا خنک عمودی
در آرایش عمودی، جهت نصب مجموعه با مدل افقی متفاوت است. این تفاوت میتواند بر جانمایی، سازه نگهدارنده، مسیر جریان هوا و دسترسی به تجهیزات اثر بگذارد.
برای بررسی این مدل، به صفحه مبدل حرارتی هوا خنک عمودی مراجعه کنید.
مبدل حرارتی فین تیوب
در ساختار فینتیوب، پرهها به سطح خارجی لوله متصل میشوند تا سطح تماس با هوا افزایش یابد. این ساختار در تجهیزاتی که انتقال حرارت از سمت هوا محدودکننده است، اهمیت دارد.
با این حال، افزایش سطح پره بهتنهایی تضمینکننده ظرفیت مشخص نیست؛ فاصله پرهها، سرعت هوا، مقاومت حرارتی تماس، افت فشار هوا و احتمال تجمع آلودگی باید بررسی شوند.
اطلاعات مدل مبدل حرارتی فین تیوب را ببینید.
مبدل حرارتی فین پلیت
در ساختار فینپلیت، سطح انتقال حرارت و آرایش پرهها با توجه به طراحی تجهیز تعیین میشود. کاربرد دقیق این ساختار به نوع سیال، دما، فشار، هندسه و مشخصات سازنده وابسته است.
برای بررسی محصول، صفحه مبدل حرارتی فین پلیت در دسترس است.
مبدل حرارتی لوله ای پره دار
در مبدل لولهای پرهدار، پرهها برای افزایش سطح تبادل حرارت در سمت هوا به کار میروند. این ساختار میتواند در خنککاری سیالات صنعتی و مدارهای جانبی بررسی شود.
صفحه مبدل حرارتی لوله ای پره دار را برای مشاهده مشخصات محصول بررسی کنید.
توجه: نامگذاری تجاری محصولات بهتنهایی برای تشخیص ساختار فنی کافی نیست. پیش از انتخاب، نقشه، مشخصات طراحی، نوع سیال و شرایط عملکرد هر مدل را از سازنده دریافت کنید.
آیا مبدل حرارتی دوار همان مبدل هوا خنک است؟
خیر. مبدل حرارتی دوار معمولاً در سامانههای بازیافت حرارت هوا به هوا، بهویژه در تهویه و انتقال انرژی بین جریانهای هوا، مطرح میشود. این تجهیز از نظر ساختار و کاربرد الزاماً معادل ایرکولر صنعتی برای خنککردن سیال داخل لوله نیست.
بنابراین اگر هدف دفع حرارت از آب، گلیکول یا روغن صنعتی است، باید مشخصات یک مبدل هواخنک متناسب با همان سیال بررسی شود. برای شناخت ساختار دیگر، صفحه مبدل حرارتی دوار را ببینید.

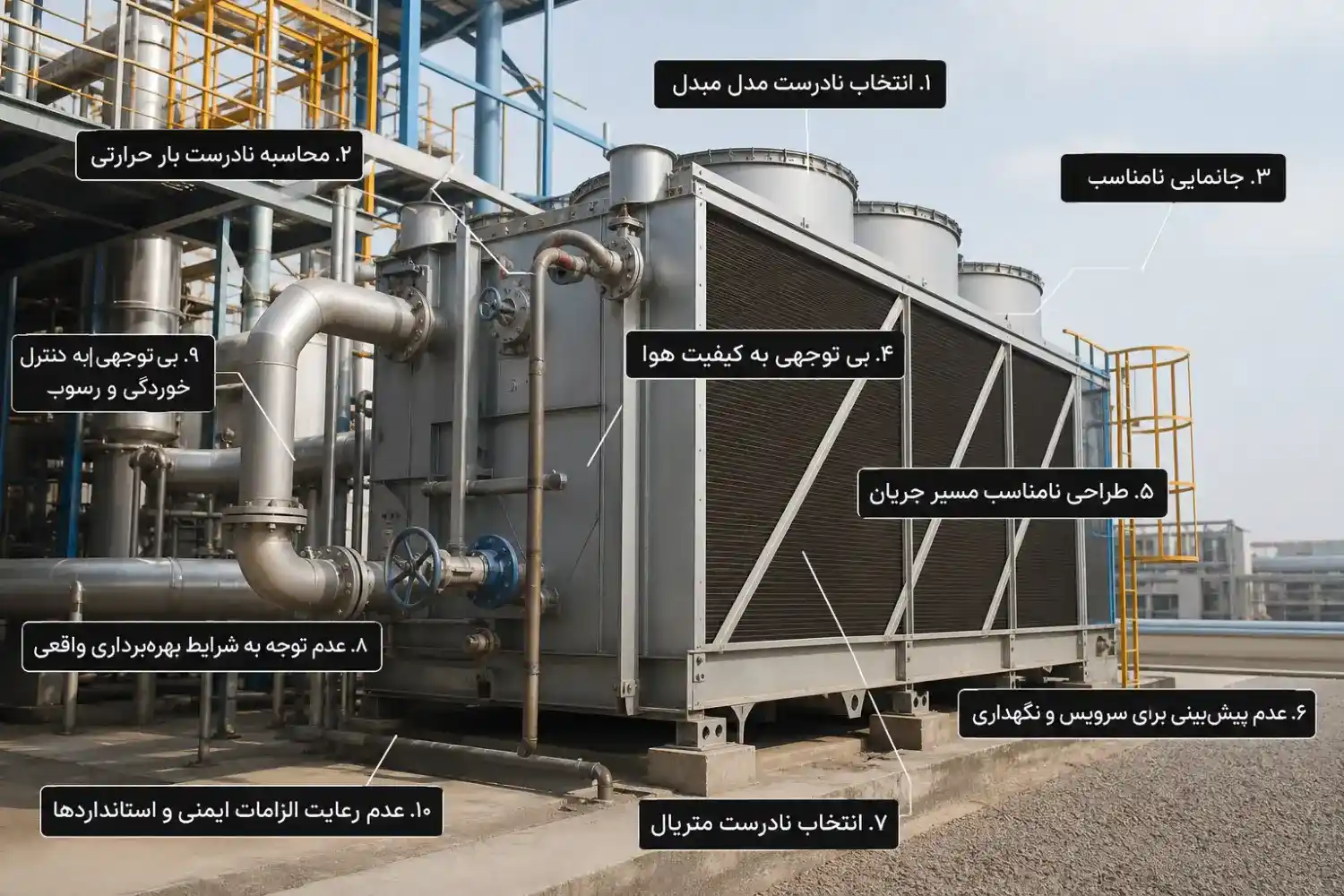

معیارهای طراحی مهندسی مبدل هوا خنک
طراحی مبدل هوا خنک صنایع غذایی باید از دادههای واقعی فرایند شروع شود. انتخاب ظرفیت بر اساس یک عدد عمومی یا صرفاً توان فن، ممکن است به خنککاری ناکافی، مصرف انرژی بالا یا افت فشار نامناسب منجر شود.
۱. تعیین بار حرارتی
بار حرارتی مورد نیاز از دبی جرمی، گرمای ویژه و اختلاف دمای سیال به دست میآید:
Q = m_dot × Cp × (Tin - Tout)
که در آن:
Qبار حرارتی، بر حسب وات یا کیلووات است.m_dotدبی جرمی سیال، بر حسب کیلوگرم بر ثانیه است.Cpگرمای ویژه سیال، بر حسب ژول بر کیلوگرم کلوین است.Tinدمای ورودی سیال وToutدمای خروجی مورد نیاز است.
برای سیالاتی که در بازه دمایی مورد نظر تغییر فاز نمیدهند و گرمای ویژه آنها تقریباً ثابت است، این رابطه برآورد اولیه مناسبی فراهم میکند. در صورت تغییر فاز یا تغییر محسوس خواص، باید محاسبات متناسب با فرایند انجام شود.
برای مطالعه بیشتر درباره محاسبات، مقاله محاسبه ظرفیت مبدل حرارتی را ببینید.
۲. تعیین دمای طراحی محیط
در مبدل هوا خنک، دمای هوای ورودی به دستگاه یکی از عوامل کلیدی است. اگر دمای محیط در فصل گرم افزایش یابد، اختلاف دمای محرک انتقال حرارت کاهش پیدا میکند و ظرفیت خنککاری ممکن است افت کند.
بنابراین باید حداقل و حداکثر دمای محیط، شرایط نصب، تابش خورشید، بازچرخش هوای گرم خروجی و محدودیت جریان هوا مشخص شوند.
۳. بررسی دبی و افت فشار سیال
دبی سیال باید با بار حرارتی و محدوده دمایی مورد نیاز هماهنگ باشد. در کنار آن، افت فشار مجاز باید با توان پمپ و محدودیتهای مدار تطبیق داده شود.
افزایش سرعت سیال ممکن است انتقال حرارت را بهبود دهد، اما میتواند افت فشار و توان پمپاژ را نیز افزایش دهد. بنابراین طراحی باید بین عملکرد حرارتی و مصرف انرژی تعادل ایجاد کند.
۴. انتخاب سطح انتقال حرارت
سطح انتقال حرارت به ساختار لوله، پره، تعداد ردیفها، ابعاد و آرایش جریان وابسته است. انتخاب سطح باید با محاسبات حرارتی و مشخصات واقعی سیال و هوا انجام شود.
در سمت هوا، فاصله پرهها و مقاومت جریان اهمیت دارند. در سمت سیال نیز رسوب، ویسکوزیته و شرایط تمیزکاری باید بررسی شوند.
۵. انتخاب فن و توان مصرفی
فن باید دبی هوای لازم را در برابر مقاومت جریان تأمین کند. توان مصرفی فن به دبی، فشار استاتیکی، راندمان و شرایط کارکرد وابسته است.
برای کاهش مصرف انرژی، میتوان کنترل دور فن یا کنترل مرحلهای را بررسی کرد؛ اما انتخاب نهایی باید بر اساس منحنی عملکرد فن و شرایط واقعی طراحی انجام شود.
۶. انتخاب جنس و سازگاری با سیال
جنس لولهها، پرهها، اتصالات و اجزای سازهای باید با نوع سیال، دما، فشار، شرایط محیطی و احتمال خوردگی سازگار باشد.
برای مدارهای در تماس با محصول غذایی، الزامات مواد در تماس با غذا و قابلیت شستوشو اهمیت ویژهای دارد. در مدارهای خدماتی نیز کیفیت آب، مواد شیمیایی و شرایط خوردگی باید در نظر گرفته شوند.
برای آشنایی بیشتر با انتخاب مواد، مقاله جنس مبدل حرارتی را مطالعه کنید.
نکات بهداشتی و ایمنی در صنایع غذایی
در طراحی سامانه های حرارتی صنایع غذایی، تفکیک مدار محصول از مدار خدماتی اهمیت زیادی دارد. مبدل هوا خنک ممکن است در مدار آب یا گلیکول قرار داشته باشد، اما این موضوع به معنای مناسببودن آن برای تماس مستقیم با محصول نیست.
پیش از انتخاب، موارد زیر را بررسی کنید:
آیا سیال داخل مبدل با محصول غذایی تماس مستقیم دارد؟
آیا احتمال نشت یا آلودگی متقاطع بین مدارها وجود دارد؟
آیا جنس سطوح در تماس با محصول با الزامات فرایند سازگار است؟
آیا طراحی امکان تخلیه، بازرسی و شستوشوی مورد نیاز را فراهم میکند؟
آیا دما و فشار در تمام شرایط بهرهبرداری در محدوده مجاز باقی میمانند؟
اگر محصول مستقیماً از مبدل عبور میکند، باید تجهیزی انتخاب شود که برای همان کاربرد بهداشتی طراحی و تأیید شده باشد. صرف استفاده از استیل ضدزنگ، بهتنهایی اثباتکننده انطباق بهداشتی نیست.در صنایع غذایی، بسیاری از مشکلات عملکردی و ایمنی مبدل حرارتی هوا خنک از مرحله طراحی آغاز میشوند؛ از انتخاب نادرست مسیرهای جریان و شرایط کاری گرفته تا بی توجهی به الزامات سرویس، بازرسی و کنترل آلودگی. به همین دلیل، پیش از نهایی کردن طراحی باید خطاهای رایج در انتخاب و جانمایی تجهیز، شرایط فرآیندی و الزامات بهرهبرداری بررسی شوند. برای آشنایی با مهمترین مواردی که میتوانند عملکرد و قابلیت اطمینان مبدل را تحت تأثیر قرار دهند، ۱۰ خطای متداول در طراحی مبدل های حرارتی هوا خنک (Air-Cooled Heat Exchangers) را بررسی کنید.

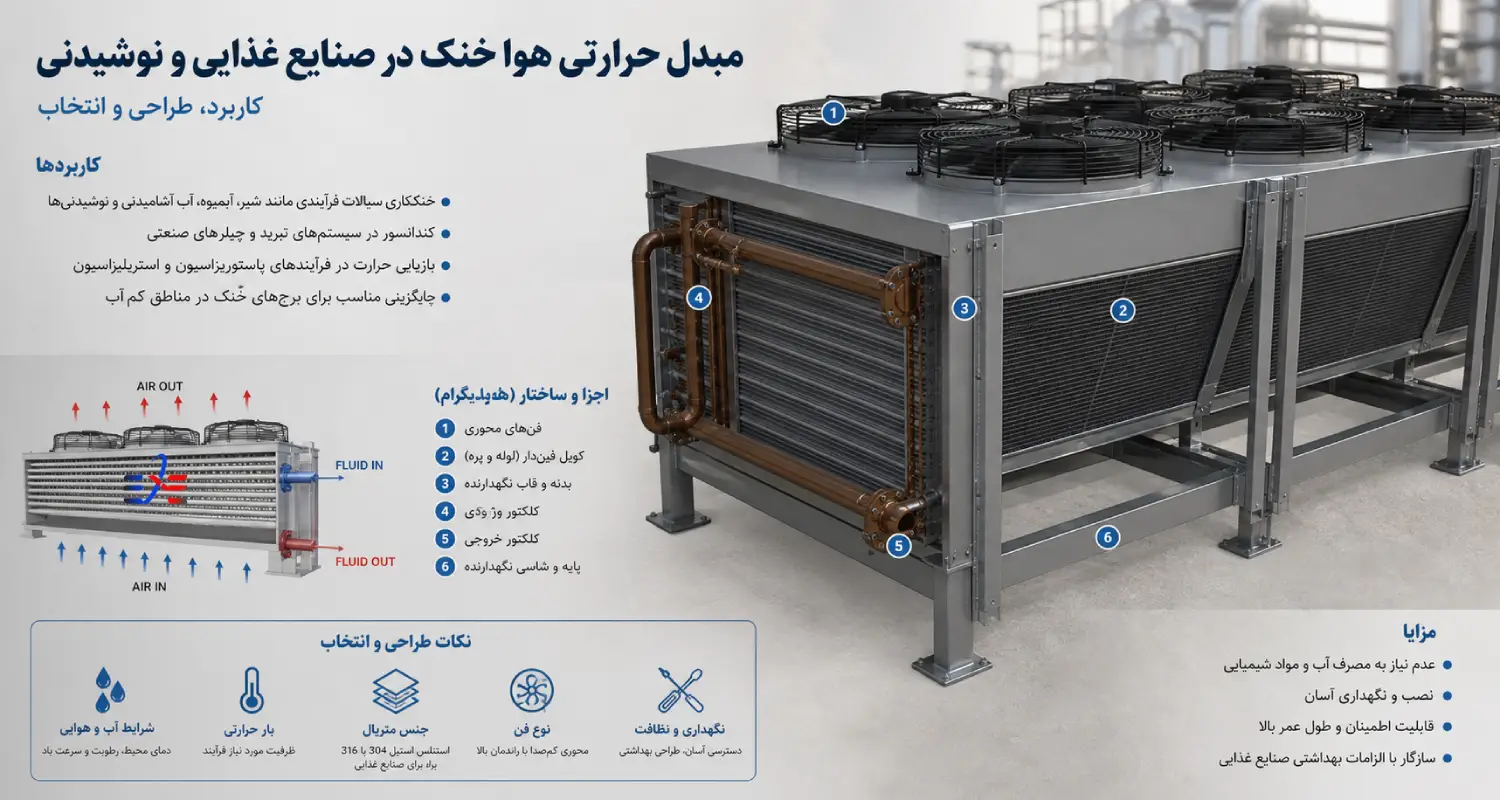

عوامل مؤثر بر قیمت مبدل حرارتی هوا خنک
قیمت مبدل حرارتی هوا خنک به مشخصات طراحی و شرایط پروژه وابسته است. بدون دانستن بار حرارتی، دمای محیط، نوع سیال و افت فشار مجاز، ارائه یک قیمت قطعی میتواند گمراهکننده باشد.
مهمترین عوامل مؤثر بر قیمت عبارتاند از:
ظرفیت حرارتی مورد نیاز
دمای ورودی و خروجی سیال
دمای طراحی محیط
نوع و خواص سیال
جنس لولهها، پرهها و اتصالات
ابعاد، آرایش و سطح انتقال حرارت
تعداد و مشخصات فنها
تجهیزات کنترلی و الزامات نصب
شرایط حمل، نصب و خدمات پس از فروش
برای دریافت قیمت متناسب با پروژه، ابتدا اطلاعات فنی را آماده کنید و سپس از طریق مبدل حرارتی هوا خنک محصولات و مسیر استعلام را بررسی کنید.

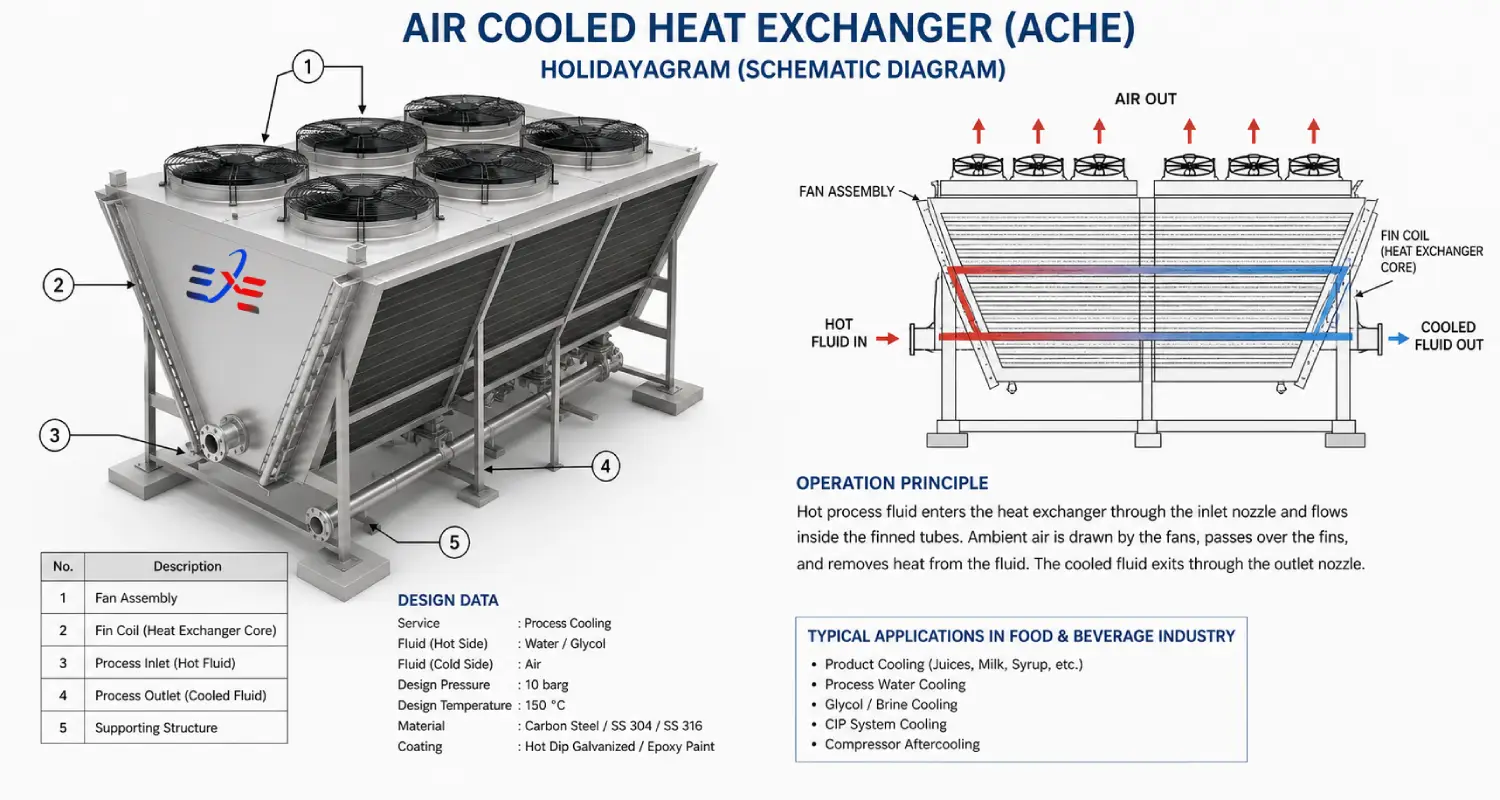

خرید مبدل حرارتی هوا خنک از سازنده
در خرید مبدل هوا خنک صنعتی، انتخاب صرفاً بر اساس قیمت اولیه یا ابعاد ظاهری دستگاه کافی نیست. مشخصات طراحی، ظرفیت در دمای واقعی محیط، افت فشار، مصرف برق فنها و امکان نگهداری باید پیش از سفارش بررسی شوند.
برای استعلام از سازنده، اطلاعات زیر را آماده کنید:
نوع سیال و ترکیب آن
دبی جرمی یا حجمی
دمای ورودی و دمای خروجی مورد نیاز
بار حرارتی یا ظرفیت مورد انتظار
فشار کاری و افت فشار مجاز
حداقل و حداکثر دمای محیط
شرایط نصب و محدودیت فضای موجود
جنس مورد نیاز و الزامات بهداشتی
شرایط برق و کنترل فنها
اکسرلند به عنوان سازنده تجهیزات حرارتی صنعتی، میتواند بر اساس اطلاعات فرایندی پروژه، مسیر بررسی و انتخاب مبدل هوا خنک را مشخص کند. برای مشاهده محصولات و پیگیری درخواست خرید یا استعلام قیمت، به مبدل حرارتی هوا خنک اکسرلند مراجعه کنید.
نگهداری و عیب یابی مبدل هوا خنک
عملکرد مبدل هوا خنک به تمیزی سطح انتقال حرارت، سلامت فنها و گردش مناسب سیال وابسته است. تجمع گردوغبار یا آلودگی روی پرهها میتواند جریان هوا را محدود کند و انتقال حرارت را کاهش دهد.
در برنامه نگهداری، موارد زیر را بررسی کنید:
تمیزی سطح پرهها و مسیر عبور هوا
سلامت فن، موتور و اتصالات الکتریکی
لرزش یا صدای غیرعادی فن
دبی و افت فشار سیال
دمای ورودی و خروجی سیال
نشتی اتصالات و وضعیت خوردگی
عملکرد کنترل دور یا تجهیزات کنترلی
اگر دمای خروجی از مقدار مورد انتظار بیشتر شد، ابتدا شرایط محیطی و بار حرارتی را بررسی کنید. سپس تمیزی سطح، عملکرد فن، دبی سیال و افت فشار را ارزیابی کنید. تغییر ظرفیت یا تعویض قطعه باید بر اساس علت یابی انجام شود، نه صرفاً بر اساس یک نشانه.اگرچه بسیاری از مشکلات عملکردی مبدل هوا خنک در زمان بهرهبرداری به آلودگی، خرابی فن یا تغییر شرایط فرآیندی مربوط میشوند، اما بخشی از افت عملکرد میتواند از انتخاب نامناسب مبدل در مرحله طراحی ناشی شود. دمای محیط، رطوبت، ارتفاع، دمای سیال، دبی و بار حرارتی باید پیش از انتخاب تجهیزات به صورت هم زمان بررسی شوند. برای آشنایی با معیارهای مؤثر در انتخاب و سایزینگ این تجهیزات، راهنمای مهندسی انتخاب مبدل حرارتی هوا خنک بر اساس شرایط اقلیمی و فرآیندی ایران را مطالعه کنید.
چک لیست انتخاب مبدل هوا خنک برای کارخانه غذایی
پیش از سفارش، این پرسشها را پاسخ دهید:
بار حرارتی واقعی فرایند چقدر است؟
دمای خروجی مورد نیاز در گرمترین شرایط محیطی چیست؟
سیال داخل مبدل آب، گلیکول، روغن یا سیال دیگری است؟
آیا سیال با محصول غذایی تماس مستقیم دارد؟
افت فشار مجاز در مدار چقدر است؟
فضای نصب و مسیر ورود و خروج هوا چگونه است؟
مصرف برق فنها و هزینه نگهداری چگونه ارزیابی شده است؟
چه مدارک فنی، نقشهها و مشخصات عملکردی باید از سازنده دریافت شود؟
پاسخ به این پرسشها، انتخاب را از یک مقایسه ساده محصول به یک تصمیم مهندسی قابل دفاع تبدیل می کند.راندمان چیلر هوا خنک در همه نقاط ایران یکسان نیست و عواملی مانند دمای هوای محیط، رطوبت، ارتفاع از سطح دریا و شرایط کاری دستگاه میتوانند بر ظرفیت سرمایشی و مصرف انرژی اثر بگذارند. به همین دلیل، ارزیابی عملکرد چیلر باید متناسب با اقلیم محل نصب انجام شود و صرفاً بر اساس ظرفیت نامی دستگاه در شرایط استاندارد تصمیم گیری نشود. برای بررسی دقیقتر این موضوع، چک لیست بررسی راندمان چیلر هوا خنک در اقلیم های مختلف ایران میتواند معیارهای مهمی را برای ارزیابی عملکرد و شناسایی عوامل مؤثر بر افت راندمان در شرایط واقعی ارائه کند.
