چک لیست بررسی راندمان چیلر هوا خنک در اقلیم های مختلف ایران

چرا راندمان چیلر هواخنک در ایران یک موضوع حیاتی است؟

در سال‌های اخیر، استفاده از سیستم‌های سرمایشی به‌ویژه چیلر هواخنک (Air Cooled Chiller) در پروژه‌های ساختمانی، صنعتی و تجاری ایران به شکل قابل توجهی افزایش یافته است. دلیل این موضوع ساده است: نیاز به سیستم‌های سرمایش قابل اعتماد، کم‌هزینه در بهره‌برداری و بدون وابستگی به برج خنک‌کننده.

اما یک نکته مهم در طراحی و بهره‌برداری این سیستم‌ها وجود دارد که اغلب نادیده گرفته می‌شود:
راندمان چیلر هواخنک به شدت وابسته به شرایط اقلیمی منطقه است.

ایران کشوری با تنوع اقلیمی بسیار بالاست؛ از مناطق گرم و خشک مثل یزد و کرمان گرفته تا مناطق مرطوب شمالی مانند رشت و بندر انزلی، و همچنین اقلیم‌های سرد کوهستانی مانند همدان و کردستان. این تنوع باعث می‌شود عملکرد یک چیلر در دو شهر مختلف، کاملاً متفاوت باشد.

به همین دلیل، بررسی بهره‌وری سیستم سرمایش، مصرف انرژی و COP چیلر هواخنک باید بر اساس اقلیم طراحی شود، نه فقط ظرفیت اسمی دستگاه.

نقش اقلیم در عملکرد چیلر هواخنک

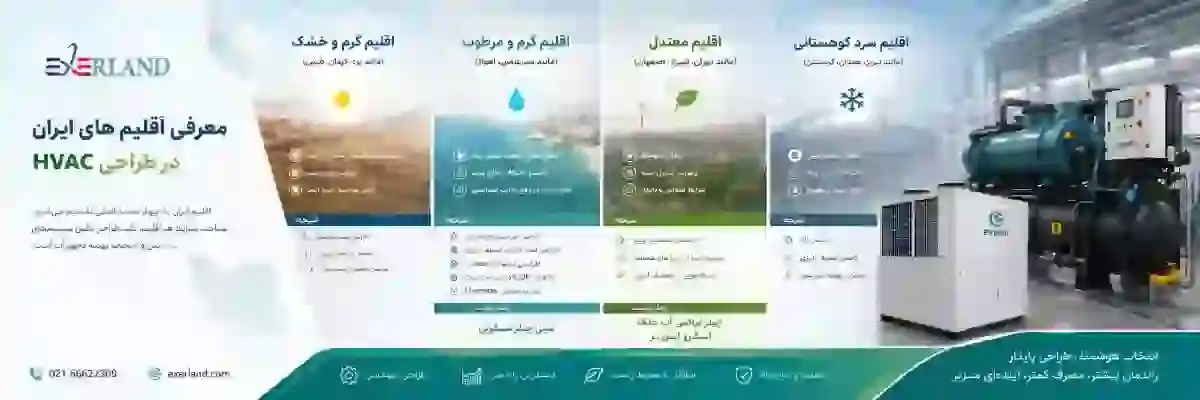

معرفی اقلیم های مختلف ایران در طراحی HVAC

برای تحلیل دقیق راندمان چیلر هواخنک، ایران را می‌توان به چهار اقلیم اصلی تقسیم کرد:

اقلیم گرم و خشک (مانند یزد، کرمان، طبس)

در این مناطق:

• دمای هوا در تابستان بسیار بالا است
• رطوبت پایین است
• تابش خورشید شدید است

نتیجه:

• افزایش فشار کندانسور
• کاهش راندمان چیلر
• افزایش مصرف برق کمپرسور

 اقلیم گرم و مرطوب (مانند بندرعباس، اهواز)

در این مناطق علاوه بر دمای بالای محیط، رطوبت نسبی نیز به‌طور قابل‌توجهی بالا است. این ترکیب دما و رطوبت باعث می‌شود فرآیند دفع حرارت در کندانسور با محدودیت جدی مواجه شود، زیرا اختلاف دمای مؤثر بین مبرد و هوای محیط کاهش می‌یابد.

نتایج این شرایط اقلیمی:

• کاهش محسوس ظرفیت دفع حرارت در کندانسور
• افزایش فشار کاری کمپرسور و در نتیجه بالا رفتن مصرف انرژی
• افزایش استهلاک قطعات به دلیل کارکرد مداوم در شرایط پرفشار
• کاهش راندمان کلی سیستم (COP) در ساعات پیک تابستان
• نیاز به طراحی Oversize در برخی پروژه‌های صنعتی و تجاری برای جبران افت عملکرد

در چنین اقلیم‌هایی، انتخاب نوع سیستم سرمایشی اهمیت بیشتری پیدا می‌کند. برای مثال، در پروژه‌های کوچک‌تر یا واحدهای ساختمانی، استفاده از مینی چیلر مسکونی می‌تواند یک گزینه مناسب‌تر باشد، زیرا علاوه بر کنترل بهتر بارهای جزئی، امکان مدیریت مصرف انرژی در مقیاس پایین‌تر را فراهم می‌کند و انعطاف بیشتری نسبت به سیستم‌های مرکزی بزرگ دارد.

 اقلیم معتدل (مانند تهران، شیراز، اصفهان)

این اقلیم متعادل‌ترین شرایط را دارد:

• دمای متوسط
• رطوبت کنترل‌شده

نتیجه:

• راندمان مناسب چیلر
• عملکرد پایدار در بارهای مختلف

در چنین اقلیمی، استفاده از چیلر تراکمی آب خنک اسکرو اینورتر می‌تواند یکی از بهترین انتخاب‌ها باشد. این نوع سیستم به دلیل قابلیت کنترل دور کمپرسور (اینورتر) و همچنین پایداری عملکرد در بارهای جزئی، باعث می‌شود مصرف انرژی به‌صورت هوشمند تنظیم شود و راندمان کلی سیستم در طول شبانه‌روز در سطح مطلوب باقی بماند.

 اقلیم سرد کوهستانی (مانند تبریز، همدان، کردستان)

در این مناطق:

• دمای محیط پایین است
• اختلاف دمایی زیاد است

نتیجه:

• راندمان بالا
• کاهش مصرف انرژی
• عملکرد بهینه کمپرسور

در این اقلیم‌ها، عملکرد اواپراتور چیلر نیز بسیار پایدارتر است. به دلیل اختلاف دمای مناسب بین آب و مبرد، فرآیند تبادل حرارت در اواپراتور با راندمان بالاتری انجام می‌شود و این موضوع باعث می‌گردد چیلر در تأمین آب سرد مورد نیاز ساختمان یا فرآیند صنعتی، عملکرد دقیق‌تر و یکنواخت‌تری داشته باشد.

جدول مقایسه اقلیم های ایران و تاثیر آن بر راندمان چیلر هواخنک

بیشتر بخوانید: راهنمای جامع خرید چیلر اسکرو صنعتی؛ ظرفیت سنجی، مصرف انرژی،نکات مهندسی

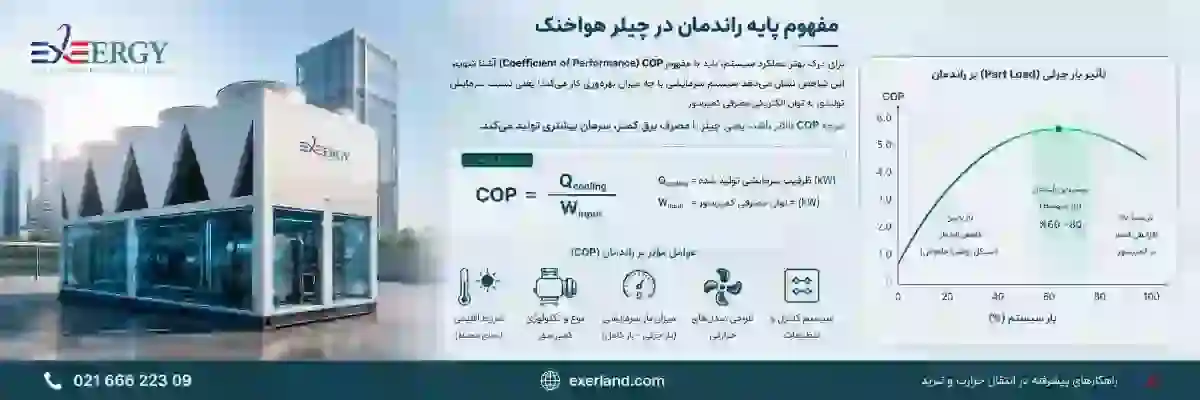

مفهوم پایه راندمان در چیلر هواخنک

برای درک بهتر عملکرد سیستم، باید با مفهوم COP (Coefficient of Performance) آشنا شویم. این شاخص نشان می‌دهد سیستم سرمایشی با چه میزان بهره‌وری کار می‌کند؛ یعنی نسبت سرمایش تولیدی به توان الکتریکی مصرفی کمپرسور.

افزایش COP به معنای تولید سرمایش بیشتر با مصرف انرژی کمتر است و این موضوع به‌طور مستقیم تحت تأثیر عواملی مانند شرایط اقلیمی، نوع کمپرسور و میزان بار سرمایشی قرار دارد.

در پروژه‌های ساختمانی، به‌ویژه در مینی چیلرهای اداری-تجاری، اهمیت COP بیشتر نمایان می‌شود؛ زیرا این سیستم‌ها عمدتاً در شرایط بار جزئی (Part Load) کار می‌کنند. انتخاب صحیح مینی چیلر با راندمان مناسب باعث می‌شود در ساعات کم‌باری ساختمان، مصرف انرژی کاهش یافته و عملکرد سیستم در طول روز پایدار باقی

هرچه COP بالاتر باشد، یعنی چیلر با مصرف برق کمتر، سرمای بیشتری تولید می‌کند.

یکی از روابط پایه در تحلیل سیستم:

COP = Qcooling / Winput

که در آن:

• Qcooling = ظرفیت سرمایشی تولید شده
• Winput = توان مصرفی کمپرسور

رابطه بار سرمایشی با عملکرد چیلر

در طراحی سیستم‌های HVAC، بار سرمایشی ساختمان مهم‌ترین مبنای انتخاب ظرفیت چیلر است و نشان می‌دهد سیستم باید چه میزان گرما را در شرایط طراحی از محیط حذف کند.

تطابق صحیح بین بار واقعی و ظرفیت چیلر، نقش مستقیم در عملکرد سیستم دارد. اگر ظرفیت کمتر از نیاز باشد، چیلر تحت فشار دائمی کار کرده و با افزایش مصرف انرژی و افت راندمان مواجه می‌شود. اگر ظرفیت بیش از نیاز انتخاب شود نیز، سیستم دچار سیکل‌های کوتاه‌مدت (Short Cycling) شده و راندمان در بارهای جزئی کاهش می‌یابد.

از آنجا که بار سرمایشی در طول شبانه‌روز و فصول مختلف متغیر است، توانایی چیلر در تطبیق با بار جزئی (Part Load) اهمیت بالایی دارد و مستقیماً بر مصرف انرژی و پایداری عملکرد تأثیر می‌گذارد.

در این شرایط، استفاده از چیلر تراکمی آب خنک اسکرو به دلیل عملکرد پایدار در بارهای متغیر و قابلیت کنترل ظرفیت، گزینه‌ای مناسب برای پروژه‌های ساختمانی و صنعتی محسوب می‌شود و باعث بهبود راندمان در شرایط واقعی بهره‌برداری می‌گردد.

فرمول پایه محاسبه بار سرمایشی:

Q = m × Cp × ΔT

که در آن:

• Q = بار سرمایشی
• m = دبی جرمی سیال
• Cp = ظرفیت حرارتی
• ΔT = اختلاف دما

این رابطه پایه‌ای در طراحی تمام سیستم‌های سرمایش صنعتی و ساختمانی است.

از شناخت اقلیم تا تحلیل واقعی عملکرد

 دیدیم که اقلیم‌های مختلف ایران چگونه می‌توانند روی عملکرد چیلر هواخنک تأثیر بگذارند. اما در عمل، صرف شناخت اقلیم کافی نیست.

در این مرحله باید وارد تحلیل مهندسی شویم و بررسی کنیم:
چیلر هواخنک دقیقاً چگونه در شرایط واقعی رفتار می‌کند؟

برای پاسخ به این سؤال، باید سه پارامتر کلیدی را بررسی کنیم:

• COP (ضریب عملکرد)
• دمای محیط و دمای کندانسور
• بار جزئی (Part Load)

این سه عامل، ستون اصلی تحلیل راندمان چیلر در پروژه‌های واقعی هستند.

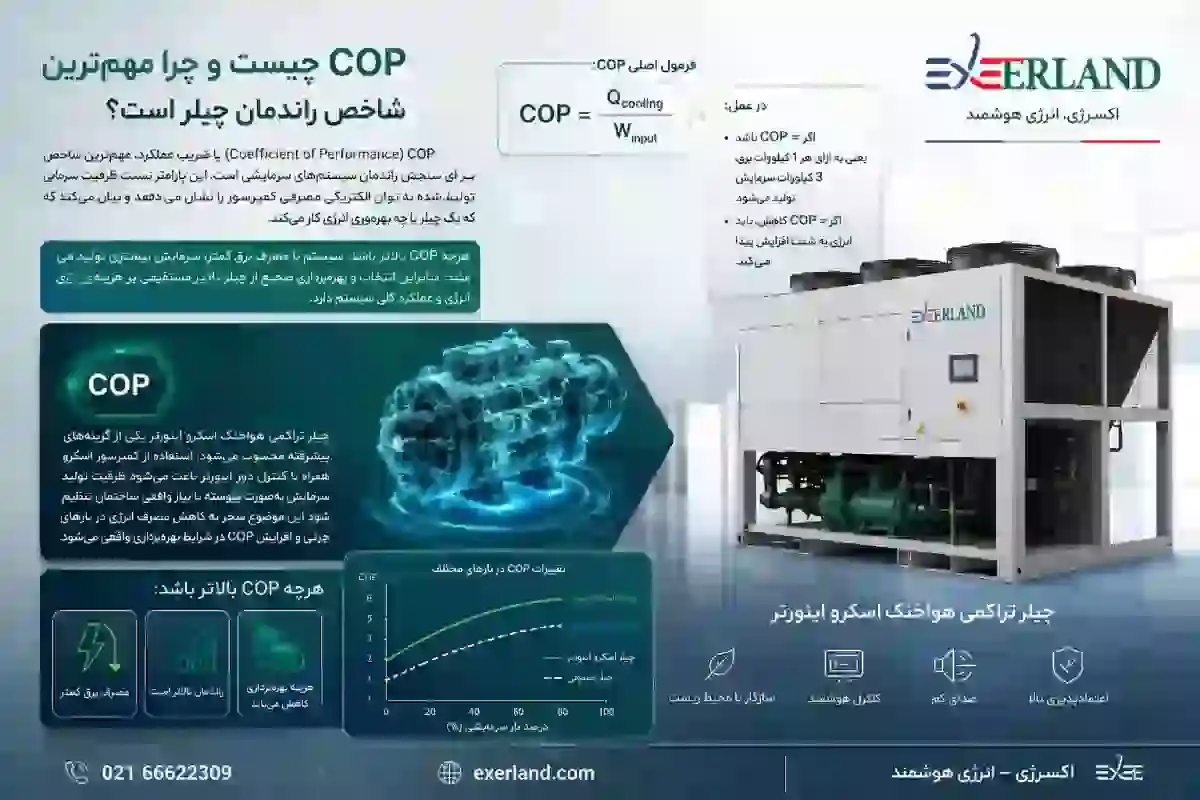

COP چیست و چرا مهم‌ترین شاخص راندمان چیلر است؟

COP (Coefficient of Performance) یا ضریب عملکرد، مهم‌ترین شاخص برای سنجش راندمان سیستم‌های سرمایشی است. این پارامتر نسبت ظرفیت سرمایشی تولیدشده به توان الکتریکی مصرفی کمپرسور را نشان می‌دهد و بیان می‌کند که یک چیلر با چه بهره‌وری انرژی کار می‌کند.

هرچه COP بالاتر باشد، سیستم با مصرف برق کمتر، سرمایش بیشتری تولید می‌کند؛ بنابراین انتخاب و بهره‌برداری صحیح از چیلر تأثیر مستقیمی بر هزینه‌های انرژی و عملکرد کلی سیستم دارد.

COP یک مقدار ثابت نیست و تحت تأثیر عواملی مانند دمای محیط، شرایط بار جزئی، نوع کمپرسور و تکنولوژی کنترل ظرفیت تغییر می‌کند. به همین دلیل در سیستم‌های مدرن، به‌جای عملکرد ثابت، تمرکز بر بهینه‌سازی راندمان در بارهای متغیر است.

در این زمینه، چیلر تراکمی هواخنک اسکرو اینورتر یکی از گزینه‌های پیشرفته محسوب می‌شود. استفاده از کمپرسور اسکرو همراه با کنترل دور اینورتر باعث می‌شود ظرفیت تولید سرمایش به‌صورت پیوسته با نیاز واقعی ساختمان تنظیم شود. این موضوع منجر به کاهش مصرف انرژی در بارهای جزئی و افزایش COP در شرایط بهره‌برداری واقعی می‌شود.

هرچه COP بالاتر باشد:

• مصرف برق کمتر است
• راندمان بالاتر است
• هزینه بهره‌برداری کاهش می‌یابد

فرمول اصلی COP:

COP = Qcooling / Winput

در عمل:

• اگر COP = 3 باشد یعنی به ازای هر 1 کیلووات برق، 3 کیلووات سرمایش تولید می‌شود.
• اگر COP کاهش یابد، هزینه انرژی به شدت افزایش پیدا می‌کند.

تاثیر دمای محیط بر راندمان چیلر هواخنک

یکی از مهم‌ترین عوامل کاهش راندمان چیلر هواخنک، افزایش دمای هوای محیط است؛ زیرا در این نوع سیستم، تبادل حرارت در کندانسور مستقیماً با هوای بیرون انجام می‌شود. با بالا رفتن دمای هوا، اختلاف دمای بین مبرد و محیط کاهش یافته و فرآیند دفع حرارت با دشواری بیشتری انجام می‌گیرد.

این شرایط باعث افزایش فشار کندانسور، بالا رفتن توان مصرفی کمپرسور و در نهایت کاهش COP می‌شود. به همین دلیل در دوره های گرمایش زمین و افزایش میانگین دمای فصلی در مناطق شهری، افت راندمان چیلرهای هواخنک به‌صورت محسوس‌تری مشاهده می‌گردد.

در چیلرهای هواخنک، دفع حرارت توسط هوا انجام می‌شود. بنابراین:

• با افزایش دمای محیط
• دمای کندانسور بالا می‌رود
• فشار سیستم افزایش پیدا می‌کند
• کمپرسور انرژی بیشتری مصرف می‌کند

تحلیل رفتاری:

• در دمای 25°C → عملکرد ایده‌آل
• در دمای 35°C → افت محسوس COP
• در دمای 45°C → افت شدید راندمان

رابطه COP با دمای محیط

در تحلیل مهندسی HVAC، این نمودار یکی از مهم‌ترین نمودارهاست:

در اقلیم‌های گرم ایران (مثل اهواز و بندرعباس)، باید ظرفیت چیلر افزایش یابد یا از تکنولوژی اینورتر استفاده شود.

بیشتر بخوانید: چیلر اسکرو در صنعت یعنی چه؟ از عملکرد تا انتخاب درست، به زبان ساده و واقعی

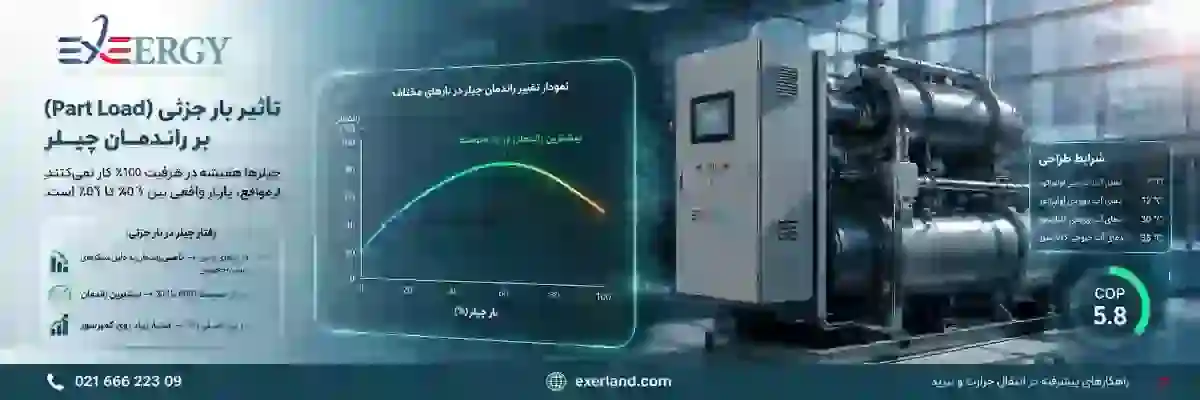

تاثیر بار جزئی (Part Load) بر راندمان چیلر

چیلرها همیشه در ظرفیت 100٪ کار نمی‌کنند. در اکثر مواقع، بار واقعی بین 40٪ تا 80٪ است.

رفتار چیلر در بار جزئی:

• در بارهای پایین → کاهش راندمان به دلیل سیکل‌های روشن/خاموش
• در بار متوسط (60 تا 80٪) → بیشترین راندمان
• در بار خیلی بالا → فشار زیاد روی کمپرسور

در این میان، استفاده از سیستم‌هایی مثل چیلر آب خنک + برج خنک کن مدار بسته کار می‌کند می‌تواند با تثبیت بهتر دمای آب کندانسور، نوسانات راندمان در بارهای متغیر را تا حدی کنترل کرده و عملکرد کلی را پایدارتر کند.

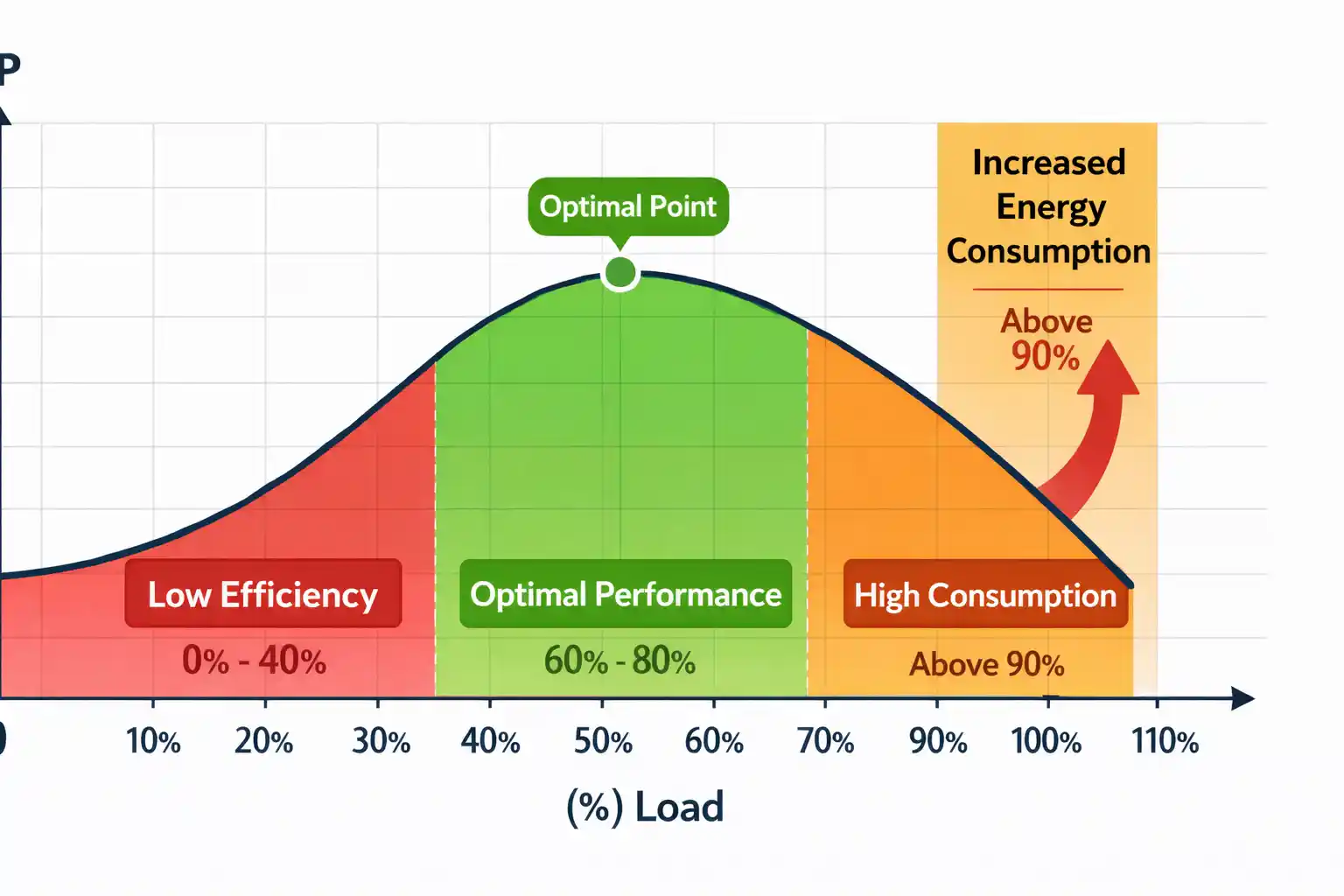

COP در برابر بار چیلر

بهترین طراحی سیستم باید طوری باشد که چیلر بیشتر زمان کاری خود را در بازه 60 تا 80 درصد بار کار کند.

بیشتر بخوانید: ۷ مشکل رایج در عملکرد اواپراتور و راهکارهای مؤثر برای رفع آن ها در سیستم های تبرید

فرمول ظرفیت سرمایشی واقعی

برای تحلیل عملکرد چیلر در پروژه واقعی:

Q = m × Cp × ΔT

این فرمول نشان می‌دهد ظرفیت واقعی سیستم به جریان و اختلاف دما وابسته است، نه فقط ظرفیت اسمی دستگاه.

فرمول مصرف انرژی چیلر

برای بررسی مصرف برق:

Winput = Qcooling / COP

اگر COP کاهش یابد، مصرف انرژی به صورت مستقیم افزایش پیدا می‌کند.

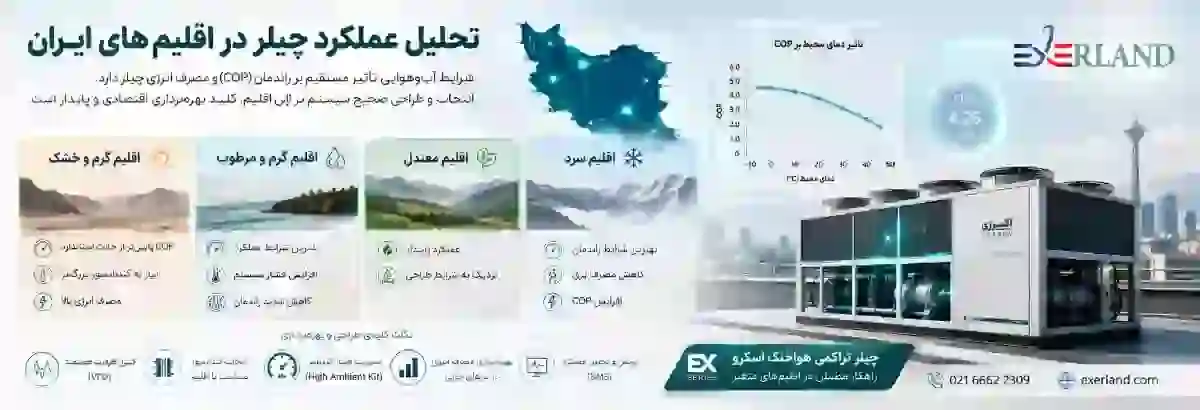

تحلیل عملکرد چیلر در اقلیم‌های ایران

تحلیل عملکرد چیلر در اقلیم‌های مختلف ایران نشان می‌دهد شرایط آب‌وهوایی تأثیر مستقیم بر راندمان و مصرف انرژی سیستم دارد. در اقلیم گرم و خشک، به دلیل دمای بالای هوای خشک، COP چیلر کاهش یافته و نیاز به سطح تبادل حرارتی بزرگ‌تر در کندانسور احساس می‌شود، در نتیجه مصرف انرژی افزایش می‌یابد. در اقلیم گرم و مرطوب، به‌خصوص در مناطق ساحلی، شرایط عملکردی سخت‌تر است؛ افزایش رطوبت باعث بالا رفتن فشار کندانس و افت شدید راندمان سیستم می‌شود و این حالت معمولاً بدترین شرایط بهره‌برداری برای چیلرها محسوب می‌شود.

در اقلیم معتدل، شرایط نزدیک به طراحی استاندارد است و چیلر عملکردی پایدار با راندمان مناسب دارد. در اقلیم‌های سرد نیز به دلیل کاهش دمای محیط، دفع حرارت آسان‌تر انجام شده و COP افزایش یافته و مصرف برق کاهش می‌یابد. در این میان، استفاده از چیلر تراکمی هوا خنک اسکرو در بسیاری از پروژه‌ها به‌عنوان یک گزینه متعادل و قابل اعتماد مطرح است که به‌خصوص در اقلیم‌های متغیر، با کنترل ظرفیت بهتر و عملکرد پایدارتر می‌تواند بخشی از نوسانات راندمانی را جبران کند.

اقلیم گرم و خشک:

• COP پایین‌تر از حالت استاندارد
• نیاز به کندانسور بزرگ‌تر
• مصرف انرژی بالا

اقلیم گرم و مرطوب:

• بدترین شرایط عملکرد
• افزایش فشار سیستم
• کاهش شدید راندمان

اقلیم معتدل:

• عملکرد پایدار
• نزدیک به شرایط طراحی

اقلیم سرد:

• بهترین شرایط راندمان
• کاهش مصرف برق
• افزایش COP

جدول تحلیل رفتار چیلر در شرایط اقلیمی

چک لیست طراحی چیلر هواخنک (Design Stage Checklist)

طراحی درست، مهم‌ترین عامل در جلوگیری از اتلاف انرژی است.

موارد کلیدی طراحی چیلر :

• تعیین دقیق بار سرمایشی واقعی ساختمان
• بررسی اقلیم پروژه (گرم، مرطوب، سرد)
• انتخاب ظرفیت مناسب با در نظر گرفتن Part Load
• انتخاب نوع کمپرسور (اسکرال، اسکرو، اینورتر)
• بررسی شرایط تهویه محل نصب چیلر
• محاسبه افت فشار مدار آب

جدول چک لیست طراحی

فرمول مهم طراحی ظرفیت

Q = m × Cp × ΔT

اگر بار سرمایشی اشتباه محاسبه شود، کل سیستم دچار عدم تعادل عملکردی خواهد شد.

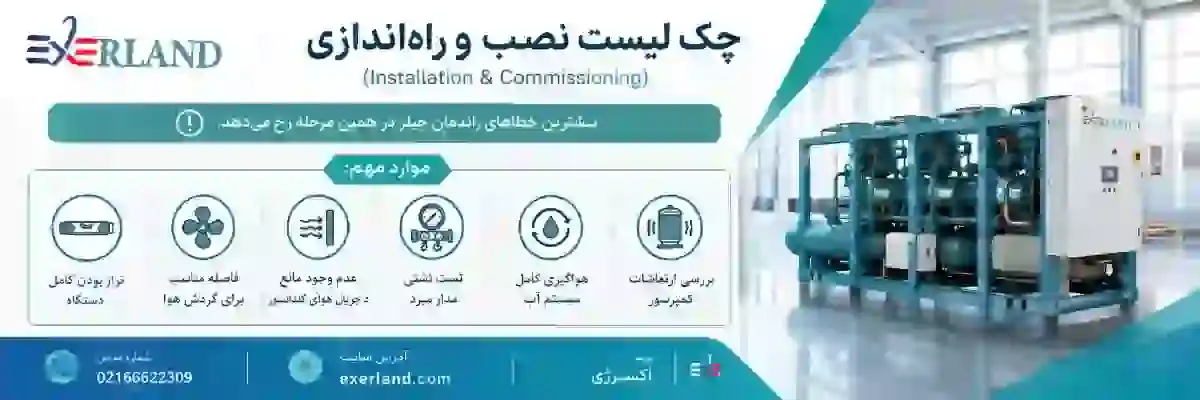

چک لیست نصب و راه‌اندازی (Installation & Commissioning)

بیشترین خطاهای راندمان چیلر در همین مرحله رخ می‌دهد.

موارد مهم:

• تراز بودن کامل دستگاه
• فاصله مناسب برای گردش هوا
• عدم وجود مانع در جریان هوای کندانسور
• تست نشتی مدار مبرد
• هواگیری کامل سیستم آب
• بررسی ارتعاشات کمپرسور

در سیستم های بزرگ، استفاده از پکیج چیلر + برج خنک کن اهمیت ویژه‌ای دارد؛ زیرا هماهنگی صحیح بین چیلر و برج خنک‌کن، نقش مستقیم در کاهش فشار کندانسور و افزایش راندمان کلی سیستم دارد.

جدول چک لیست نصب

اگر جریان هوای ورودی به کندانسور محدود شود، دمای کندانسور افزایش یافته و:

• فشار سیستم بالا می‌رود
• COP کاهش می‌یابد
• مصرف برق افزایش پیدا می‌کند

 چک لیست بهره برداری (Operation Checklist)

در این مرحله سیستم وارد عملکرد واقعی می‌شود.

موارد کلیدی بهره‌برداری:

• تنظیم دمای آب خروجی (Setpoint)
• کنترل بار جزئی (Part Load Management)
• مانیتورینگ COP در زمان واقعی
• کنترل دور فن‌ها (VFD)
• بررسی دمای محیط

جدول بهره برداری

فرمول راندمان انرژی

EER = Cooling Capacity / Power Input

 هرچه EER بالاتر باشد، سیستم بهینه‌تر کار می‌کند.

چک لیست نگهداری (Maintenance Checklist)

نگهداری ضعیف، بزرگ‌ترین دشمن راندمان چیلر است.

موارد حیاتی:

• تمیز کردن کویل کندانسور هواخنک
• بررسی فشار مبرد
• کنترل عملکرد فن‌ها
• بررسی فیلترها
• تست سنسورهای دما و فشار
• بررسی ارتعاش کمپرسور

جدول نگهداری چیلر

تاثیر کنترل هوشمند بر راندمان

استفاده از سیستم‌های کنترل هوشمند (BMS) می‌تواند:

• مصرف انرژی را تا 20٪ کاهش دهد
• عملکرد Part Load را بهینه کند
• عمر کمپرسور را افزایش دهد

چک لیست بررسی راندمان چیلر هواخنک در اقلیم‌های مختلف ایران FAQ
