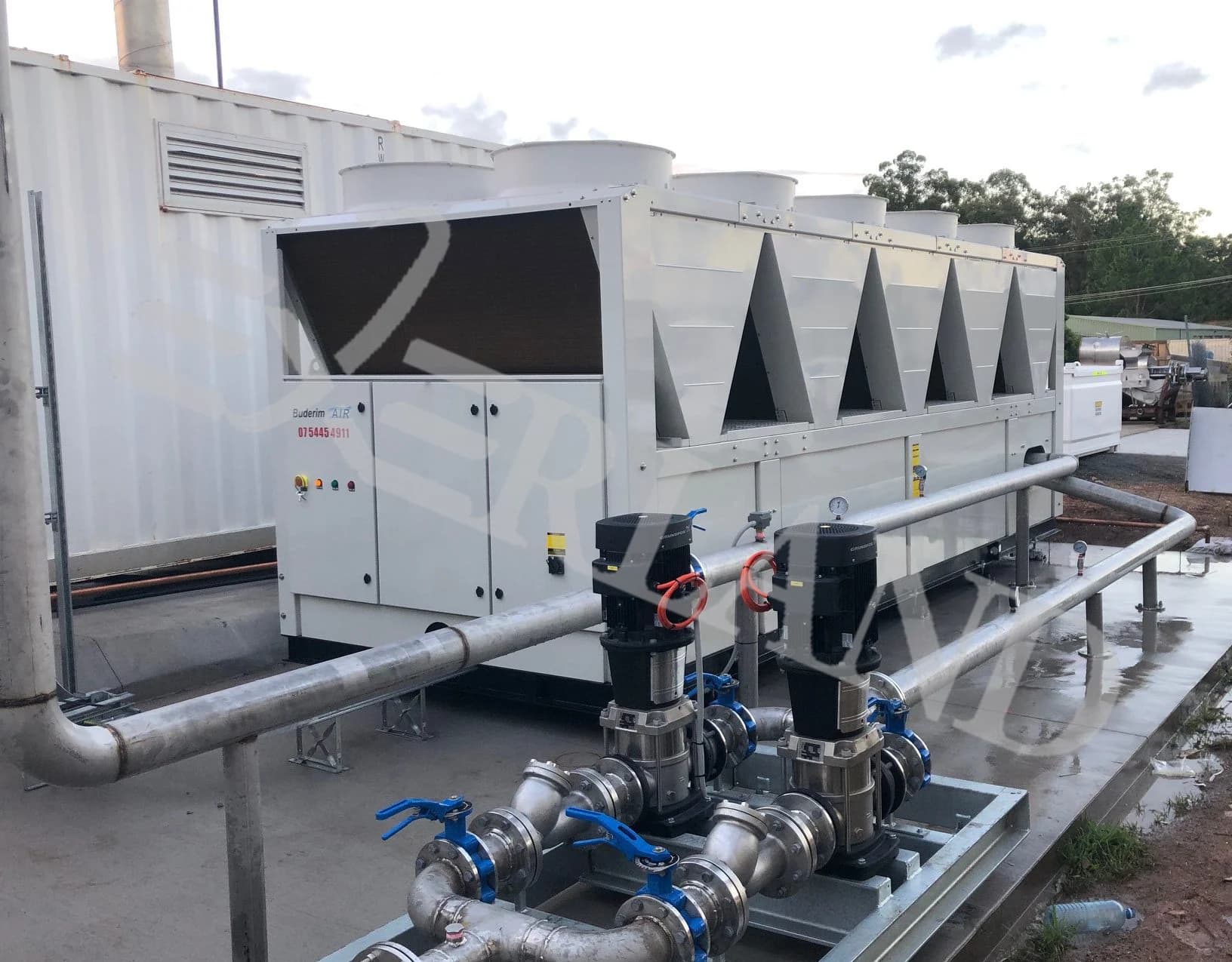

چیلر تراکمی اسکرو کدام مدل هوا خنک یا آب خنک بهترین بازده را دارد؟

ظاهمیت انتخاب نوع چیلر در سیستم  های سرمایشی مدرن

در طراحی سیستم‌های تهویه مطبوع مرکزی، انتخاب نوع چیلر یکی از حیاتی‌ترین تصمیم‌های مهندسی محسوب می‌شود. چیلر به‌عنوان قلب سیستم سرمایش صنعتی و ساختمانی، نقش مستقیم در مصرف انرژی، هزینه‌های بهره‌برداری، راندمان کلی سیستم و حتی طول عمر تجهیزات دارد.

در میان انواع مختلف چیلرها، چیلر تراکمی اسکرو (Screw Chiller) به دلیل ظرفیت بالا، پایداری عملکرد و راندمان مناسب، یکی از پرکاربردترین گزینه‌ها در پروژه‌های بزرگ محسوب می‌شود. اما همواره یک سوال کلیدی در ذهن مهندسان و کارفرمایان وجود دارد:

چیلر اسکرو هوا خنک بهتر است یا آب خنک؟

پاسخ به این سوال ساده نیست، زیرا عوامل متعددی مانند شرایط اقلیمی، نوع پروژه، هزینه انرژی، محدودیت‌های نصب و سطح بهره‌برداری در آن دخیل هستند.

تعریف چیلر تراکمی اسکرو چیست؟

چیلر تراکمی اسکرو نوعی سیستم سرمایشی است که از کمپرسور مارپیچی (Screw Compressor) برای فشرده‌سازی مبرد استفاده می‌کند. این کمپرسورها به دلیل ساختار دو روتوره خود، عملکردی پیوسته، کم‌لرزش و با راندمان مناسب ارائه می‌دهند.

در این سیستم، چرخه تبرید شامل چهار بخش اصلی است:

• کمپرسور اسکرو
• کندانسور
• شیر انبساط
• اواپراتور

تفاوت پایه‌ای چیلر هوا خنک و آب خنک

چیلرهای اسکرو به دو دسته اصلی تقسیم می‌شوند:

 چیلر اسکرو هوا خنک

در این مدل، دفع حرارت از طریق هوا و فن‌های بزرگ انجام می‌شود. نیازی به برج خنک‌کننده ندارد و نصب ساده‌تری دارد.

چیلر اسکرو آب خنک

در این مدل، دفع حرارت از طریق آب و برج خنک‌کننده انجام می‌شود و راندمان بالاتری نسبت به مدل هوا خنک دارد.

جدول مقایسه اولیه چیلر هوا خنک و آب خنک

ساختار کلی چیلر اسکرو (نمای ساده)

[ کمپرسور اسکرو ]
↓
[ کندانسور ]
↓ ↓
هوا / آب خنک‌سازی
↓
[ شیر انبساط ]
↓
[ اواپراتور ]
↓
آب سرد خروجی

فرمول‌های پایه محاسبات چیلر اسکرو

برای درک بهتر عملکرد چیلر، برخی روابط پایه مهندسی ارائه می‌شود:

 ظرفیت سرمایشی

Q = m × Cp × ΔT

در این رابطه:

• Q = ظرفیت سرمایشی (kW)
• m = دبی جرمی سیال (kg/s)
• Cp = گرمای ویژه آب
• ΔT = اختلاف دمای ورودی و خروجی

 ضریب عملکرد چیلر (COP)

COP = Qcooling / Winput

• COP نشان‌دهنده راندمان واقعی چیلر است.
• هر چه COP بالاتر باشد، مصرف انرژی کمتر است.

تحلیل اولیه راندمان در دو مدل چیلر

راندمان چیلرها به شدت تحت تأثیر نوع کندانسور قرار دارد.

چیلر هوا خنک:

• وابسته به دمای محیط
• افت راندمان در تابستان
• مناسب پروژه‌های کوچک تا متوسط

چیلر آب خنک:

• راندمان پایدارتر
• عملکرد بهتر در ظرفیت‌های بالا
• مناسب پروژه‌های صنعتی و بیمارستانی

بررسی اولیه مصرف انرژی چیلر

در شرایط یکسان بار سرمایشی:

• چیلر هوا خنک معمولاً 10 تا 25 درصد برق بیشتری مصرف می‌کند.
• چیلر آب خنک به دلیل انتقال حرارت بهتر، فشار کاری پایین‌تری دارد.

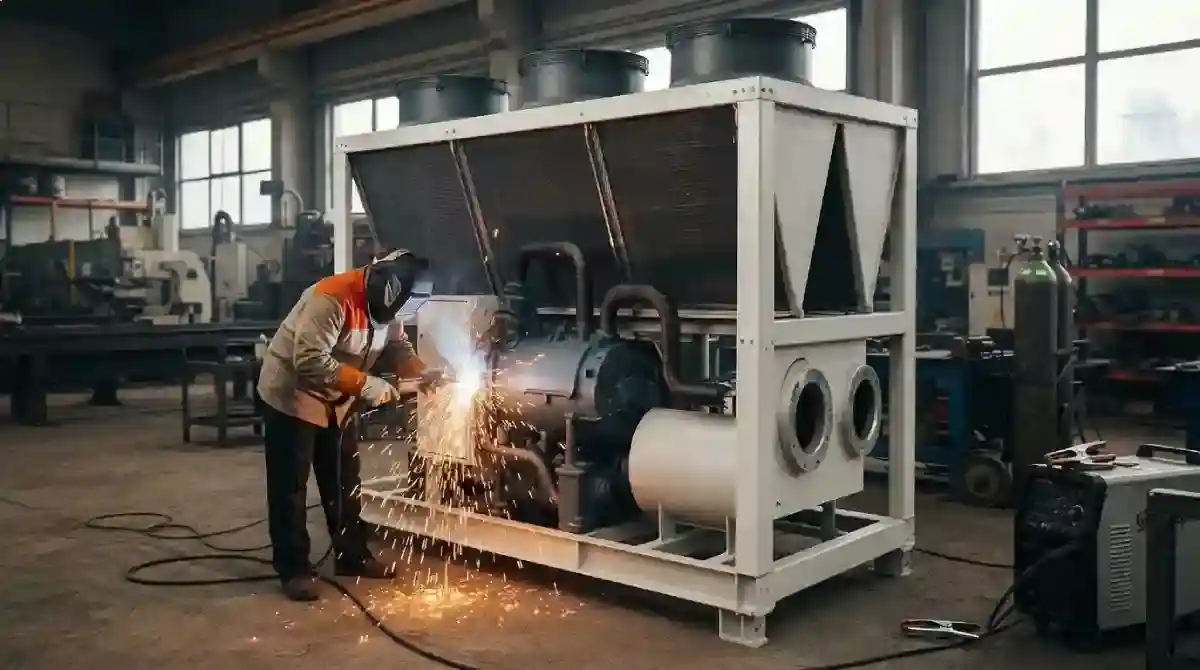

تأثیر شرایط اقلیمی چیلر

در کشورهایی مانند ایران، که دمای تابستان در بسیاری از مناطق بالاست، انتخاب نوع چیلر اهمیت دوچندان پیدا می‌کند.

• در مناطق گرم و خشک: چیلر آب خنک عملکرد بهتری دارد
• در مناطق مرطوب: چیلر هوا خنک ساده‌تر و کم‌هزینه‌تر است

دیدگاه مهندسی در انتخاب اولیه چیلر

از دید طراحی تأسیسات مکانیکی، انتخاب بین این دو مدل فقط بر اساس قیمت اولیه اشتباه است. باید موارد زیر بررسی شوند:

• هزینه انرژی سالانه
• دسترسی به آب
• محدودیت فضای نصب
• هزینه نگهداری بلندمدت
• ضریب بار جزئی (Part Load)

چرا تحلیل واقعی راندمان مهم تر از ظرفیت نامی است؟

در مهندسی تأسیسات، یکی از خطاهای رایج در انتخاب چیلر، تکیه صرف بر ظرفیت نامی (Nominal Capacity) است. در حالی که در عمل، چیلر تراکمی اسکرو در شرایط واقعی پروژه، تقریباً هیچ‌وقت در نقطه طراحی ثابت کار نمی‌کند.

سیستم های سرمایشی در طول سال تحت شرایط متغیر زیر کار می‌کنند:

• تغییر دمای محیط (Ambient Temperature)
• تغییر بار حرارتی ساختمان (Cooling Load Variation)
• تغییر دمای آب ورودی و خروجی
• عملکرد جزئی کمپرسور (Part Load Operation)

بنابراین برای تحلیل درست، باید به جای نگاه ساده به ظرفیت، به رفتار ترمودینامیکی واقعی سیستم نگاه کرد.

 مبنای فیزیکی راندمان در چیلر اسکرو

در چیلر تراکمی اسکرو، راندمان مستقیماً به چرخه تبرید تراکمی وابسته است. این چرخه شامل:

• کمپرسور اسکرو (Compression)
• کندانسور (Heat Rejection)
• شیر انبساط (Expansion)
• اواپراتور (Heat Absorption)

در این چرخه، مهم‌ترین عامل تعیین‌کننده راندمان، اختلاف بین دو دمای کلیدی است:

• دمای تبخیر (Te)
• دمای تقطیر (Tc)

هرچه فاصله این دو دما بیشتر شود، کار کمپرسور افزایش یافته و راندمان کاهش پیدا می‌کند.

 تعریف مهندسی COP و نقش آن در انتخاب چیلر

COP شاخص اصلی راندمان در چیلرهای اسکرو است و بیان می‌کند سیستم در ازای هر واحد توان مصرفی، چه مقدار سرمایش تولید می‌کند.

 ضریب عملکرد چیلر (COP)

COP = Q_evap / W_comp

تحلیل مهندسی:

• Q_evap = ظرفیت سرمایشی واقعی اواپراتور
• W_comp = توان واقعی مصرف کمپرسور (نه توان نامی)

در چیلرهای اسکرو، COP ثابت نیست و تابع مستقیم شرایط بار و دمای کندانسینگ است.

تفاوت بنیادین عملکرد هوا خنک و آب خنک

چیلر اسکرو هوا خنک (Air Cooled Screw Chiller)

در این سیستم، دفع حرارت از طریق هوا انجام می‌شود. بنابراین:

• دمای کندانسینگ تابع مستقیم دمای محیط است
• در تابستان، فشار کندانسینگ افزایش می‌یابد
• افزایش فشار = افزایش توان کمپرسور

نتیجه مهندسی:

• افزایش مصرف برق در شرایط پیک
• کاهش COP در روزهای گرم
• وابستگی شدید به اقلیم

 چیلر اسکرو آب خنک (Water Cooled Screw Chiller)

در این سیستم، دفع حرارت از طریق آب و برج خنک‌کننده انجام می‌شود.

• دمای کندانسینگ قابل کنترل‌تر است
• نوسان حرارتی کمتر است
• فشار کاری کمپرسور پایین‌تر می‌ماند

نتیجه مهندسی:

• کاهش توان کمپرسور
• افزایش COP واقعی
• عملکرد پایدار در طول سال

رابطه دمای کندانسینگ با توان کمپرسور

یکی از مهم‌ترین روابط طراحی:

ارتباط دمای کندانسینگ و توان کمپرسور

W_comp ∝ (T_cond - T_evap)

تفسیر مهندسی:

• هر افزایش در دمای کندانسینگ باعث افزایش مستقیم کار کمپرسور می‌شود
• در چیلر هوا خنک، Tc به شدت وابسته به دمای محیط است
• در چیلر آب خنک، Tc کنترل‌شده و پایدارتر است

 رفتار راندمان در شرایط بار جزئی (Part Load)

در واقعیت، چیلرها حدود 70٪ زمان کاری خود را در بار کامل (100٪) نمی‌گذرانند. بنابراین رفتار در بار جزئی بسیار مهم‌تر از نقطه طراحی است.

رفتار چیلر هوا خنک:

• کاهش راندمان در بارهای 30٪ تا 70٪
• روشن و خاموش شدن مکرر کمپرسور
• افزایش تلفات استارت و توقف
• افت IPLV (راندمان فصلی)

رفتار چیلر آب خنک:

• کنترل ظرفیت پیوسته‌تر
• عملکرد پایدار در بارهای متغیر
• کاهش سیکل‌های روشن/خاموش
• راندمان بهتر در طول سال

 مفهوم IPLV و اهمیت آن در طراحی

IPLV (Integrated Part Load Value) شاخصی است که راندمان واقعی چیلر در طول سال را نشان می‌دهد، نه فقط در نقطه طراحی.

در تحلیل مهندسی:

• چیلر هوا خنک → IPLV پایین‌تر
• چیلر آب خنک → IPLV بالاتر و واقعی‌تر

این شاخص در پروژه‌های بزرگ (بیمارستان، هتل، برج‌ها) بسیار حیاتی است.

 تحلیل انرژی واقعی در شرایط بهره‌برداری

در یک سیستم واقعی:

• بار سرمایشی ثابت نیست
• دمای محیط تغییر می‌کند
• تجهیزات جانبی (پمپ‌ها، فن‌ها) نیز مصرف انرژی دارند

بنابراین مصرف انرژی کل سیستم:

توان کل سیستم سرمایش

W_total = W_chiller + W_pumps + W_fans

در چیلر هوا خنک، بخش فن‌ها سهم انرژی بیشتری دارند.
در چیلر آب خنک، مصرف به پمپ‌ها و برج خنک‌کننده منتقل می‌شود.

انتخاب چیلر اسکرو یک تصمیم تجهیزی نیست، یک تصمیم طراحی سیستم انرژی است

در مهندسی تأسیسات مکانیکی، انتخاب چیلر تراکمی اسکرو یکی از حساس‌ترین مراحل طراحی سیستم سرمایش مرکزی است. اشتباه در این انتخاب می‌تواند باعث افزایش شدید مصرف انرژی، کاهش راندمان فصلی، افزایش هزینه‌های بهره‌برداری و حتی کاهش عمر مفید سیستم شود.

برخلاف تصور عمومی، چیلر فقط یک دستگاه تولید آب سرد نیست؛ بلکه قلب سیستم انرژی ساختمان است. بنابراین انتخاب بین چیلر اسکرو هوا خنک و چیلر اسکرو آب خنک باید بر اساس تحلیل مهندسی، محاسبات بار، شرایط اقلیمی و هزینه چرخه عمر انجام شود.

 محاسبه بار سرمایشی واقعی (Cooling Load) در طراحی چیلر

اولین و مهم‌ترین مرحله در طراحی، تعیین بار سرمایشی واقعی ساختمان است. این مقدار نشان می‌دهد سیستم در شرایط طراحی باید چه مقدار انرژی حرارتی را از محیط حذف کند.

بار سرمایشی شامل:

• بار حرارتی انتقالی از جداره‌ها
• بار ناشی از افراد
• بار تجهیزات الکتریکی
• بار نفوذ هوا (Infiltration)

در طراحی نهایی، این بار به صورت معادل انرژی سرمایشی بیان می‌شود.

بار سرمایشی کل سیستم

Q = m × Cp × ΔT

تعریف دقیق پارامترها:

• Q = ظرفیت سرمایشی (kW)
• m = دبی جرمی آب در مدار (kg/s)
• Cp = گرمای ویژه آب (4.186 kJ/kg·°C)
• ΔT = اختلاف دمای آب رفت و برگشت (°C)

در سیستم‌های چیلر اسکرو، ΔT معمولاً بین 5 تا 6 درجه طراحی می‌شود. افزایش ΔT باعث کاهش دبی و در نتیجه کاهش سایز پمپ‌ها و لوله‌کشی می‌شود، اما محدودیت‌های comfort ایجاد می‌کند.

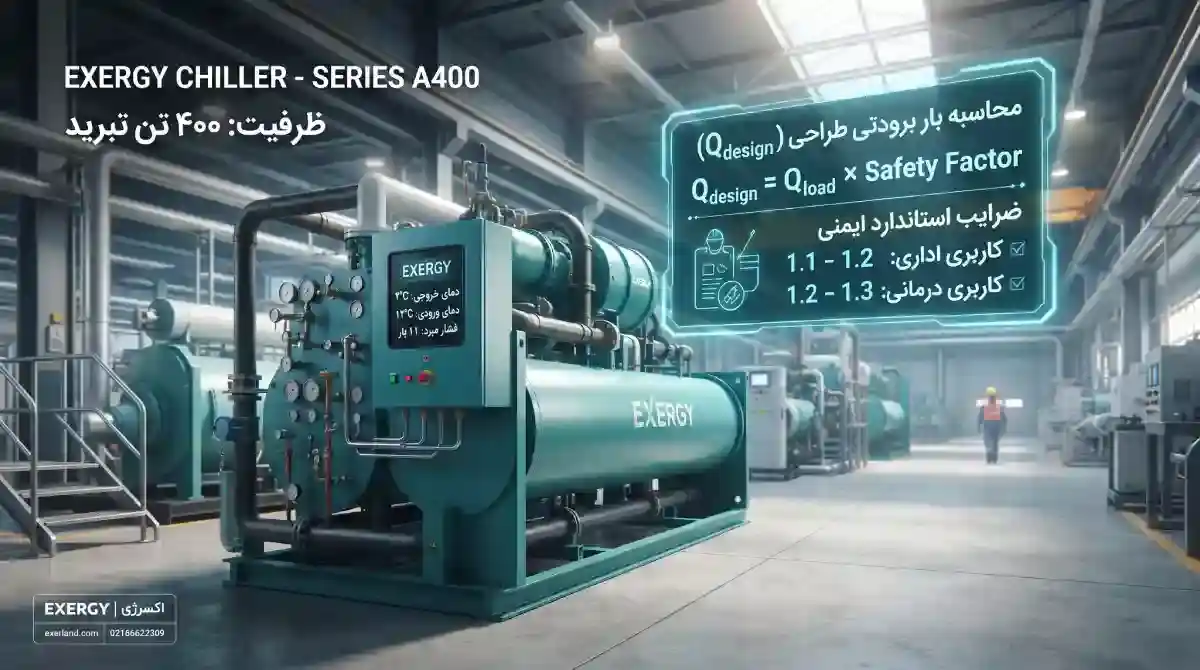

تعیین ظرفیت طراحی چیلر (Design Capacity)

در طراحی حرفه‌ای، هیچ‌گاه چیلر دقیقاً برابر بار انتخاب نمی‌شود. همیشه یک ضریب اطمینان در نظر گرفته می‌شود تا سیستم در شرایط پیک دچار Overload نشود.

ظرفیت طراحی چیلر

Q_design = Q_load × Safety Factor

ضرایب استاندارد:

• ساختمان اداری: 1.1 تا 1.2
• مراکز درمانی: 1.2 تا 1.3
• پروژه‌های صنعتی: 1.15 تا 1.25

دلیل استفاده از ضریب اطمینان:

• جبران خطای محاسبات بار
• افزایش عمر کمپرسور اسکرو
• جلوگیری از کارکرد دائم در 100٪ ظرفیت
• پوشش بارهای غیرقابل پیش‌بینی

مثال طراحی واقعی (Case Study مهندسی)

مشخصات پروژه:

• نوع پروژه: ساختمان اداری متوسط
• بار سرمایشی واقعی: 350 kW
• ΔT سیستم: 5°C
• ساعات کار سالانه: 2500 ساعت
• موقعیت جغرافیایی: تهران

محاسبه ظرفیت طراحی:

با اعمال ضریب اطمینان:

Q_design ≈ 385 تا 420 kW

گزینه‌های مهندسی انتخاب چیلر

در این ظرفیت، دو گزینه استاندارد مهندسی وجود دارد:

گزینه 1: چیلر اسکرو هوا خنک

ویژگی‌های عملکردی:

• دفع حرارت توسط هوا و فن
• عدم نیاز به برج خنک‌کننده
• نصب ساده‌تر
• وابستگی مستقیم به دمای محیط

مزایا:

• کاهش هزینه اولیه
• اجرای سریع‌تر
• مناسب پروژه‌های کوچک و متوسط

معایب:

• افت راندمان در دمای بالا
• مصرف برق بیشتر
• COP پایین‌تر نسبت به آب خنک

گزینه 2: چیلر اسکرو آب خنک

ویژگی‌های عملکردی:

• دفع حرارت از طریق برج خنک‌کننده
• کنترل بهتر دمای کندانسینگ
• راندمان بالاتر

مزایا:

• COP بالاتر
• مصرف انرژی کمتر
• عملکرد پایدارتر در بار جزئی

معایب:

• نیاز به برج خنک‌کننده
• هزینه نصب بالاتر
• نیاز به نگهداری بیشتر

تحلیل توان مصرفی واقعی (Actual Power)

توان مصرفی واقعی کمپرسور از رابطه زیر محاسبه می‌شود:

 توان مصرفی سیستم سرمایش

W = Q / COP

 چیلر اسکرو هوا خنک

• COP واقعی: 2.8 تا 3.5
• میانگین طراحی: 3

W = 400 / 3 ≈ 133 kW

چیلر اسکرو آب خنک

• COP واقعی: 4.5 تا 6
• میانگین طراحی: 5

W = 400 / 5 ≈ 80 kW

نتیجه مهندسی مهم:

چیلر آب خنک حدود 35٪ تا 45٪ مصرف انرژی کمتر دارد.

 محاسبه انرژی مصرفی سالانه

 انرژی مصرفی سالانه

E = P × t

چیلر هوا خنک:

E = 133 × 2500 = 332,500 kWh/year

چیلر آب خنک:

E = 80 × 2500 = 200,000 kWh/year

اختلاف واقعی:

حدود 130,000 kWh صرفه‌جویی سالانه

تحلیل اقتصادی (Life Cycle Cost - LCC)

در طراحی حرفه‌ای، تصمیم نهایی فقط بر اساس قیمت اولیه نیست، بلکه بر اساس کل هزینه عمر سیستم است.

هزینه چرخه عمر

LCC = C_initial + C_energy + C_maintenance

اجزای هزینه:

هزینه اولیه (Initial Cost)

• هوا خنک: کمتر
• آب خنک: بیشتر (به دلیل برج، پمپ، لوله‌کشی)

 هزینه انرژی (Energy Cost)

• هوا خنک: بالا
• آب خنک: پایین

 هزینه نگهداری (Maintenance Cost)

• هوا خنک: ساده‌تر
• آب خنک: پیچیده‌تر (رسوب، برج، پمپ)

جدول مقایسه مهندسی نهایی چیلر

منطق تصمیم‌گیری مهندسی هواخنک (Design Logic)

انتخاب هوا خنک زمانی مناسب است که:

• محدودیت منابع آب وجود دارد
• فضای موتورخانه محدود است
• پروژه کوچک یا متوسط است
• اولویت با اجرای سریع است

انتخاب آب خنک زمانی مناسب است که:

• پروژه بزرگ یا صنعتی است
• سیستم 24 ساعته کار می‌کند
• کاهش هزینه انرژی مهم است
• امکان اجرای برج خنک‌کننده وجود دارد

 نکته کلیدی طراحی حرفه ای چیلر

در طراحی مهندسی مدرن HVAC:

 قیمت اولیه معیار اصلی نیست
 ظرفیت نامی معیار اصلی نیست
 برند معیار اصلی نیست

بلکه معیارهای واقعی:

 COP واقعی
 IPLV (راندمان فصلی)
 LCC (هزینه چرخه عمر)
 مصرف انرژی سالانه
