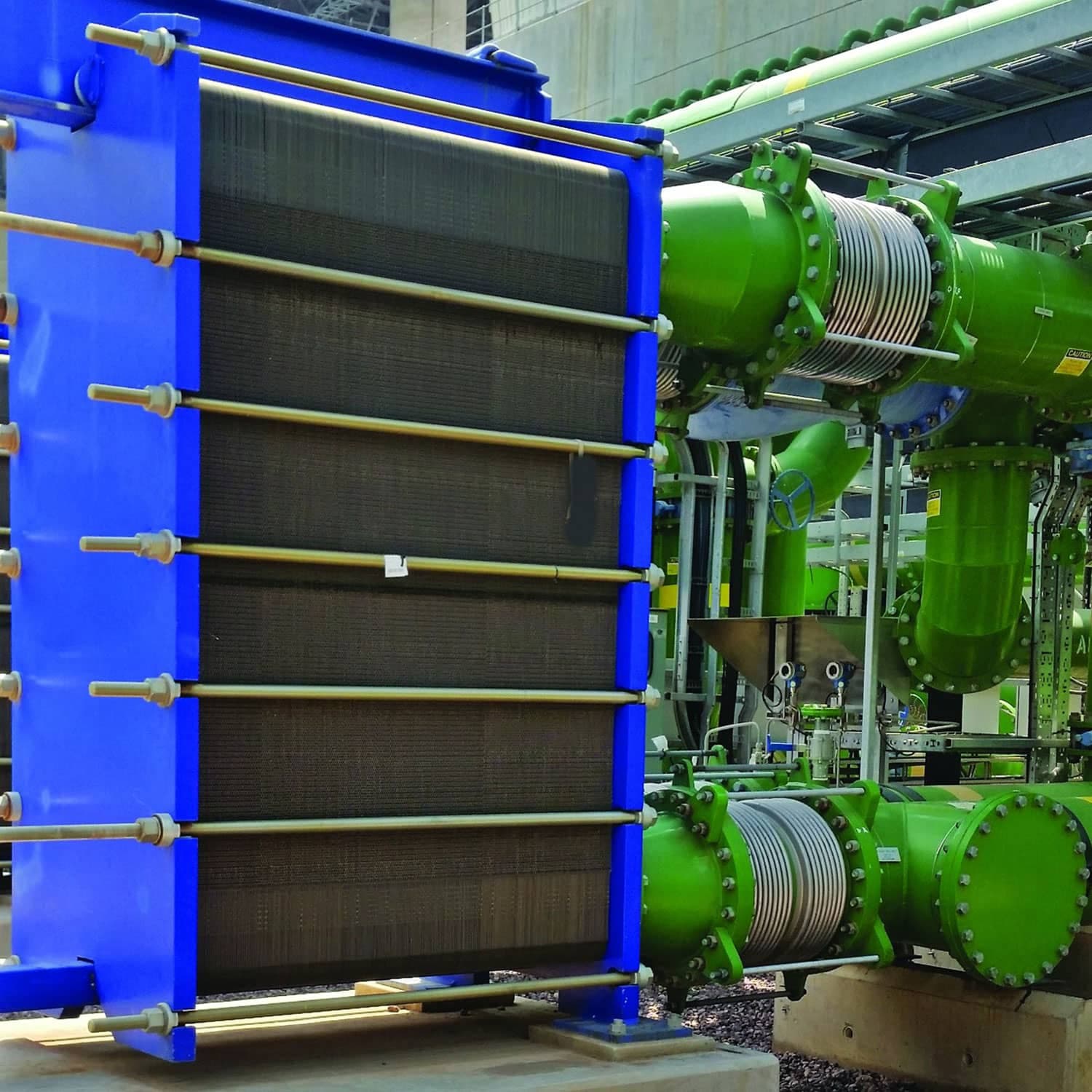

مبدل حرارتی صفحه ای گسکت دار چیست و چرا در صنایع شیمیایی پرکاربرد است؟

مبدل حرارتی صفحه ای گسکت دار چیست و چرا در صنایع شیمیایی پرکاربرد است؟

مبدل حرارتی صفحه ای گسکت دار (Gasketed Plate Heat Exchanger) یکی از مهم‌ترین تجهیزات انتقال حرارت در صنایع فرآیندی است که برای تبادل انرژی حرارتی بین دو سیال بدون تماس مستقیم استفاده می‌شود. ساختار این تجهیز از مجموعه‌ای صفحات نازک فلزی (معمولاً استنلس استیل) تشکیل شده که بین آن‌ها گسکت‌های الاستومری قرار می‌گیرد. این گسکت‌ها هم وظیفه آب‌بندی دارند و هم مسیر حرکت سیالات گرم و سرد را به‌صورت کاملاً جدا از هم هدایت می‌کنند.در بسیاری از فرآیندهای شیمیایی، انتخاب تجهیزات مقاوم در برابر شرایط عملیاتی سخت اهمیت ویژه‌ای دارد. به همین دلیل، مبدل حرارتی پوسته و لوله دو پاس همچنان یکی از گزینه‌های قابل اعتماد برای کاربردهایی محسوب می‌شود که فشار و دمای کاری بالاتری دارند.

در این نوع مبدل، سیالات به‌صورت لایه‌لایه و متناوب از بین صفحات عبور می‌کنند. طراحی خاص سطح صفحات (corrugation) باعث ایجاد جریان آشفته (Turbulent Flow) حتی در دبی‌های پایین می‌شود، و همین موضوع یکی از دلایل اصلی راندمان بالای این تجهیزات است.

چرا مبدل صفحه ای گسکت دار در صنایع شیمیایی بسیار مهم است؟

صنایع شیمیایی ذاتاً با سیالات پیچیده، خورنده، دمای بالا و فرآیندهای حساس سروکار دارند. در چنین شرایطی، انتخاب تجهیز انتقال حرارت فقط یک انتخاب مکانیکی نیست، بلکه یک تصمیم فرآیندی و ایمنی محسوب می‌شود.

دلایل اصلی کاربرد گسترده این مبدل‌ها در صنایع شیمیایی عبارتند از:

1. راندمان بالای انتقال حرارت

به دلیل سطح تماس بسیار زیاد و ایجاد جریان آشفته، ضریب انتقال حرارت در مبدل های صفحه ای نسبت به بسیاری از مبدل‌های سنتی بالاتر است. این موضوع باعث کاهش مصرف انرژی در فرآیندهای گرمایش و سرمایش می‌شود.

نام فرمول: نرخ انتقال حرارت
Q = m × Cp × ΔT

در صنایع شیمیایی، کاهش انرژی مصرفی در هر واحد محصول، تأثیر مستقیم بر هزینه تولید دارد.

2. کنترل دقیق دما در فرآیندهای حساس

بسیاری از واکنش‌های شیمیایی به دما بسیار حساس هستند. کوچک‌ترین نوسان دمایی می‌تواند باعث تغییر در محصول نهایی یا کاهش راندمان واکنش شود. مبدل های صفحه ای به دلیل پاسخ حرارتی سریع، امکان کنترل دقیق دما را فراهم می‌کنند.

3. قاومت در برابر سیالات خورنده (با انتخاب متریال مناسب)

در صنایع شیمیایی، سیالاتی مانند اسیدها، بازها و حلال‌ها بسیار رایج هستند. با انتخاب متریال مناسب (مثل SS316 یا تیتانیوم)، می‌توان از خوردگی جلوگیری کرد و عمر تجهیز را افزایش داد.

4. انعطاف‌پذیری در طراحی و توسعه ظرفیت

یکی از مزیت‌های کلیدی این مبدل‌ها این است که ظرفیت آن‌ها به‌راحتی قابل تغییر است. تنها با اضافه یا کم کردن صفحات، می‌توان ظرفیت حرارتی را افزایش یا کاهش داد.

این ویژگی در صنایع شیمیایی که فرآیندها ممکن است تغییر کنند بسیار ارزشمند است.

5. اشغال فضای کمتر نسبت به مبدل‌های سنتی

در واحدهای شیمیایی که فضای نصب محدود است، مبدل‌های صفحه‌ای گزینه بسیار مناسبی هستند. این تجهیزات در مقایسه با مبدل‌های پوسته و لوله، ابعاد بسیار کوچک‌تری دارند.

6. قابلیت تمیزکاری و نگهداری آسان (CIP)

در فرآیندهای شیمیایی که رسوب یا آلودگی وجود دارد، امکان باز کردن آسان صفحات و شستشو یکی از مزیت‌های مهم محسوب می‌شود. این موضوع باعث کاهش زمان توقف خط تولید (Downtime) می‌شود.

7. کاهش هزینه‌های عملیاتی

ترکیب راندمان بالا، مصرف انرژی کمتر و نگهداری آسان باعث می‌شود هزینه کل بهره‌برداری در طول زمان کاهش پیدا کند؛ موضوعی که در صنایع شیمیایی اهمیت بسیار بالایی دارد.

جهت استعلام قیمت روز مبدل حرارتی هواخنک، با کارشناسان ما تماس بگیرید.

تحلیل پیشرفته، طراحی صنعتی و تصمیم گیری در انتخاب مبدل حرارتی صفحه ای گسکت دار

1. دید مهندسی به انتخاب مبدل حرارتی در صنایع شیمیایی

در پروژه‌های صنعتی، انتخاب مبدل حرارتی صفحه ای گسکت دار فقط یک انتخاب تجهیز نیست، بلکه بخشی از طراحی کل فرآیند است. مهندس طراح باید هم‌زمان به سه پارامتر نگاه کند:

• راندمان انتقال حرارت
• محدودیت‌های هیدرولیکی (افت فشار)
• سازگاری شیمیایی و مکانیکی

اگر یکی از این سه بخش نادیده گرفته شود، سیستم در عمل دچار مشکل می‌شود، حتی اگر در محاسبات اولیه درست به نظر برسد.

2. طراحی واقعی مبدل حرارتی (نگاه صنعتی)

در طراحی صنعتی، فرآیند به صورت تکرارشونده انجام می‌شود. ابتدا بار حرارتی مشخص می‌شود، سپس سطح مورد نیاز و در نهایت ساختار فیزیکی مبدل تعیین می‌گردد.

نام فرمول: اختلاف دمای لگاریتمی (LMTD)
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در پروژه‌های شیمیایی، LMTD معمولاً تعیین‌کننده اصلی اندازه مبدل است، زیرا دماها اغلب غیرخطی تغییر می‌کنند.

جهت دریافت مشخصات فنی، بررسی ظرفیت حرارتی و استعلام قیمت مبدل حرارتی پوسته و لوله تک پاس، کلیک کنید.

3. تحلیل افت فشار و اثر آن بر فرآیند

یکی از اشتباهات رایج در طراحی، تمرکز بیش از حد روی انتقال حرارت و نادیده گرفتن افت فشار است. در صنایع شیمیایی، افت فشار می‌تواند باعث:

• کاهش دبی واقعی فرآیند
• افزایش مصرف انرژی پمپ
• ناپایداری واکنش شیمیایی

شود.

نام فرمول: افت فشار
ΔP = f × (L/D) × (ρ × V² / 2)

در مبدل‌های صفحه‌ای، افزایش راندمان معمولاً با افزایش افت فشار همراه است؛ بنابراین طراحی همیشه یک trade-off بین راندمان و مصرف انرژی است.

4. انتخاب متریال در محیط‌های شیمیایی

انتخاب متریال در این نوع مبدل‌ها حیاتی است. در صنایع شیمیایی، اشتباه در انتخاب متریال می‌تواند منجر به خوردگی سریع و حتی شکست تجهیز شود.

متریال‌های رایج:

• SS304: مناسب سیالات عمومی و غیرخورنده
• SS316: مناسب محیط‌های نیمه‌خورنده و صنایع غذایی/شیمیایی سبک
• Titanium: مناسب اسیدها و آب دریا
• Hastelloy: شرایط بسیار خورنده و خاص

 نکته مهندسی:
در بسیاری از پروژه‌ها، انتخاب متریال بر اساس “قیمت” انجام می‌شود، اما در واقع باید بر اساس “طول عمر و ریسک فرآیندی” انتخاب شود.

5. تحلیل فاکتور رسوب (Fouling) در صنایع شیمیایی

در محیط‌های شیمیایی، رسوب‌گذاری یکی از مهم ترین چالش هاست. حتی مقدار کم رسوب می‌تواند راندمان را به‌شدت کاهش دهد.

اثر رسوب:

• کاهش U (ضریب انتقال حرارت)
• افزایش افت فشار
• کاهش ظرفیت واقعی مبدل

در طراحی حرفه‌ای، همیشه یک ضریب اطمینان برای Fouling در نظر گرفته می‌شود.

6. راندمان واقعی vs راندمان طراحی

یکی از تفاوت‌های مهم بین طراحی تئوری و عملکرد واقعی، راندمان است.

نام فرمول: راندمان مبدل
η = Q واقعی / Q طراحی

در شرایط واقعی، راندمان همیشه کمتر از مقدار طراحی است، به دلیل:

• رسوب
• تغییر خواص سیال
• شرایط عملیاتی غیرایده‌آل

7. معیارهای تصمیم‌گیری برای انتخاب نهایی مبدل

در پروژه‌های واقعی، انتخاب نهایی فقط بر اساس یک عدد انجام نمی‌شود. مهندس باید چند معیار را هم‌زمان بررسی کند:

• هزینه اولیه (CAPEX)
• هزینه بهره‌برداری (OPEX)
• قابلیت تعمیر و نگهداری
• ریسک توقف تولید
• قابلیت توسعه ظرفیت

نکته مهم:
در صنایع شیمیایی، کاهش ریسک معمولاً مهم‌تر از کاهش هزینه اولیه است.

8. جدول تصمیم‌گیری انتخاب مبدل حرارتی

جهت انتخاب، خرید و دریافت اطلاعات فنی مبدل حرارتی دوار، کلیک کنید.

9. خطاهای بحرانی در طراحی مبدل حرارتی

برخی خطاها در طراحی می‌توانند کل سیستم را تحت تأثیر قرار دهند:

• انتخاب سطح انتقال حرارت بدون در نظر گرفتن Fouling
• نادیده گرفتن تغییرات دبی در شرایط واقعی
• طراحی بدون در نظر گرفتن آینده (افزایش ظرفیت)
• انتخاب گسکت نامناسب برای دما و سیال
• عدم در نظر گرفتن شوک حرارتی

10. نگاه آینده‌نگر در طراحی (Industrial Thinking)

در طراحی مدرن، مبدل حرارتی فقط برای شرایط فعلی طراحی نمی‌شود، بلکه برای آینده نیز در نظر گرفته می‌شود.

مثلاً:

• افزایش ظرفیت تولید
• تغییر نوع سیال
• تغییر شرایط دمایی
• توسعه خط تولید

مبدل صفحه‌ای گسکت‌دار به دلیل ساختار ماژولار، در این زمینه یک مزیت بسیار بزرگ دارد.

 منطق طراحی صنعتی (Industrial Design Logic)

در طراحی واقعی مبدل حرارتی صفحه ای گسکت دار، هدف فقط انتقال حرارت نیست؛ هدف کنترل همزمان سه محدودیت است:

• ترمودینامیک (Thermal Duty)
• هیدرولیک (Pressure Drop)
• مکانیک و ایمنی (Mechanical Integrity)

اگر هرکدام از این سه بخش نادیده گرفته شود، سیستم در بهره‌برداری واقعی دچار Failure می‌شود.

 مدل سازی واقعی انتقال حرارت در مبدل صفحه ای

در طراحی صنعتی، فرضیات ساده تئوری کافی نیست. باید از مدل کلی استفاده شود:

نام فرمول: معادله کلی انتقال حرارت
Q = U × A × ΔTlm × F

در اینجا:

• U = ضریب کلی انتقال حرارت
• A = سطح انتقال
• ΔTlm = اختلاف دمای لگاریتمی
• F = فاکتور تصحیح جریان (Flow Arrangement Factor)

 نکته مهندسی:
در مبدل‌های واقعی، جریان کاملاً ایده‌آل نیست، بنابراین F همیشه کمتر از 1 است.

بیشتر بخوانید: راهنمای انتخاب پرشر وسل ممبران در سیستم های تصفیه آب صنعتی (از طراحی تا بهره‌برداری)

تحلیل واقعی ضریب انتقال حرارت (U-value Engineering)

در طراحی صنعتی، U فقط یک عدد ثابت نیست، بلکه تابعی از شرایط زیر است:

• سرعت جریان سیال
• نوع شیار صفحات (Chevron angle)
• ویسکوزیته
• دمای عملیاتی
• Fouling

در واقع:

U یک پارامتر دینامیک است، نه ثابت.

 نقش هندسه صفحات در راندمان واقعی

هندسه صفحات (Corrugation Pattern) یکی از مهم‌ترین عوامل طراحی است.

دو اثر اصلی دارد:

• افزایش سطح موثر انتقال حرارت
• ایجاد جریان آشفته (Turbulence)

اما یک نکته مهم وجود دارد:

هرچه زاویه شیارها بیشتر باشد → انتقال حرارت بیشتر → افت فشار بیشتر

این همان trade-off اصلی طراحی است. کاهش مصرف انرژی و بهبود بازده فرآیندها نیازمند استفاده از تجهیزات مناسب انتقال حرارت است. به همین علت، مبدل حرارتی فین تیوب در بخش‌های مختلف صنایع فرآیندی کاربرد گسترده‌ای پیدا کرده است.

طراحی بهینه بر اساس افت فشار مجاز

در طراحی صنعتی، معمولاً یک محدودیت اولیه تعریف می‌شود:

• ΔP مجاز برای هر سیال

سپس طراحی باید در همان محدوده انجام شود.

نام فرمول: افت فشار کل سیستم
ΔP_total = ΔP_channels + ΔP_ports + ΔP_distribution

 نکته کلیدی:
بیشتر خطاهای طراحی از نادیده گرفتن افت فشار در نازل‌ها (Ports) رخ می‌دهد، نه داخل صفحات.

 اثر Fouling در طراحی بلندمدت

در طراحی واقعی، همیشه یک مقاومت اضافی در نظر گرفته می‌شود:

• Rf = Fouling Resistance

این مقدار باعث کاهش U در طول زمان می‌شود. در برخی کاربردهای شیمیایی، نوع جریان سیال و ساختار مبدل تأثیر مستقیمی بر عملکرد نهایی سیستم دارد. به همین دلیل، مبدل حرارتی اسپیرال برای بخشی از فرآیندهای خاص صنعتی مورد توجه قرار گرفته است.

نام فرمول: ضریب انتقال حرارت مؤثر
1/U_effective = 1/U_clean + Rf

 نکته مهم صنعتی:
اگر Fouling در طراحی لحاظ نشود، مبدل در 6 تا 12 ماه اول دچار افت راندمان شدید می‌شود.

طراحی ماژولار و توسعه پذیری ظرفیت

یکی از مزیت‌های کلیدی مبدل صفحه‌ای گسکت‌دار، ساختار ماژولار آن است.

این یعنی:

• ظرفیت قابل افزایش است
• بدون تغییر کل سیستم
• فقط با اضافه کردن صفحات

این ویژگی در صنایع شیمیایی یک مزیت استراتژیک است، چون:

فرآیندها در طول زمان تغییر می‌کنند.

استانداردهای طراحی صنعتی (Engineering Standards)

در طراحی حرفه‌ای، معمولاً از استانداردهای زیر استفاده می‌شود:

• ASME Section VIII (فشار)
• TEMA (برای طراحی حرارتی)
• EN 13445 (تجهیزات تحت فشار)
• API Standards (در صنایع نفت و گاز)

نکته مهم:
حتی اگر مبدل صفحه‌ای باشد، همچنان باید الزامات فشار و ایمنی رعایت شود. بهینه سازی عملکرد حرارتی در خطوط تولید نیازمند تجهیزاتی با ظرفیت مناسب انتقال انرژی است. در این میان، مبدل حرارتی دو لوله ای به عنوان یکی از گزینه‌های پرکاربرد در صنایع مختلف شناخته می‌شود.

 تحلیل شکست‌های رایج در بهره‌برداری

در پروژه‌های واقعی، شکست‌ها معمولاً از طراحی نیست، بلکه از “عدم تطابق طراحی با واقعیت” است.

رایج‌ترین Failure Mode ها:

• نشتی گسکت (Gasket Failure)
• انسداد کانال‌ها (Channel Blocking)
• خوردگی موضعی (Pitting Corrosion)
• افت شدید U-value
• Overpressure در Start-up

تحلیل اقتصادی (Lifecycle Engineering)

در مهندسی مدرن، فقط قیمت خرید مهم نیست؛ کل چرخه عمر بررسی می‌شود:

• CAPEX → هزینه خرید
• OPEX → هزینه بهره‌برداری
• Maintenance Cost → هزینه نگهداری

نتیجه مهم:

مبدل ارزان‌تر، در 70٪ موارد در طول عمر پروژه گران‌تر تمام می‌شود.

چک لیست نهایی انتخاب مبدل حرارتی صفحه ای

قبل از هر سفارش یا طراحی، باید این موارد به‌صورت دقیق مشخص شوند:

پارامترهای فرآیندی:

• دبی دقیق هر سیال (kg/s یا m³/h)
• دمای ورودی و خروجی هر جریان
• نوع سیال (آب، اسید، روغن، محلول شیمیایی)
• ویسکوزیته و چگالی در دمای کاری

پارامترهای مکانیکی:

• فشار کاری مجاز
• افت فشار قابل قبول (ΔP)
• محدودیت‌های نصب (فضا و جهت جریان)

پارامترهای طراحی:

• بار حرارتی (Heat Duty)
• اختلاف دمای مؤثر (LMTD)
• ضریب Fouling
• نوع جریان (Counter / Parallel)

استاندارد تصمیم گیری مهندسی (Engineering Decision Rule)

در پروژه‌های واقعی، انتخاب مبدل بر اساس “حس یا قیمت” انجام نمی‌شود، بلکه بر اساس منطق زیر است:

• اگر راندمان مهم‌تر از هزینه باشد → مبدل صفحه‌ای
• اگر فشار و دمای بسیار بالا باشد → پوسته و لوله
• اگر تعمیرپذیری مهم باشد → صفحه‌ای گسکت‌دار
• اگر سیال خورنده باشد → انتخاب متریال مهم‌تر از نوع مبدل است

منطق طراحی نهایی (Final Design Logic)

در طراحی صنعتی، همیشه یک رابطه تعادلی وجود دارد:

نام فرمول: توازن طراحی مبدل
Performance = f(Heat Transfer, Pressure Drop, Cost, Reliability)

نکته مهم:
هیچ طراحی‌ای “بهینه مطلق” نیست؛ فقط “بهینه نسبت به شرایط پروژه” وجود دارد.

خطاهای نهایی که پروژه را خراب می‌کنند

حتی در طراحی‌های حرفه‌ای، این اشتباهات دیده می‌شود:

• انتخاب مبدل بدون در نظر گرفتن تغییرات آینده تولید
• عدم بررسی کیفیت واقعی سیال (نه داده تئوری)
• نادیده گرفتن شوک‌های حرارتی در Start/Stop
• انتخاب گسکت نامناسب برای شرایط شیمیایی
• طراحی بدون در نظر گرفتن Maintenance واقعی

نتیجه این خطاها:
کاهش راندمان + افزایش توقف تولید + هزینه تعمیرات سنگین

شاخص های سلامت عملکرد مبدل (Health Indicators)

در بهره‌برداری واقعی، عملکرد مبدل با این شاخص ها کنترل می‌شود:

• افت دمای خروجی نسبت به طراحی
• افزایش افت فشار
• کاهش دبی مؤثر
• افزایش زمان رسیدن به دمای پایدار

اگر این شاخص‌ها تغییر کنند، یعنی مبدل از حالت بهینه خارج شده است.

  برخی فرآیندها به تجهیزاتی نیاز دارند که بتوانند در شرایط کاری متغیر عملکرد پایداری ارائه دهند. در چنین مواردی، مبدل حرارتی UTUBE به دلیل طراحی ویژه خود انتخاب مناسبی محسوب می‌شود.

استراتژی نگهداری حرفه‌ای (Industrial Maintenance Strategy)

برای افزایش عمر مبدل حرارتی:

• اجرای برنامه CIP (شستشوی دوره‌ای)
• کنترل کیفیت سیال ورودی
• پایش افت فشار به‌صورت دوره‌ای
• تعویض پیشگیرانه گسکت‌ها
• جلوگیری از Overpressure در استارت اولیه

نکته مهندسی:
نگهداری صحیح می‌تواند عمر مبدل را تا 2 برابر افزایش دهد.

جمع بندی مهندسی نهایی

مبدل حرارتی صفحه‌ای گسکت‌دار یک تجهیز ساده نیست؛ یک سیستم مهندسی چندعاملی است که عملکرد آن به هم‌زمانی چند پارامتر بستگی دارد:

• طراحی حرارتی دقیق
• کنترل افت فشار
• انتخاب متریال مناسب
• مدیریت رسوب
• و نگهداری اصولی

اگر این موارد رعایت شوند، این تجهیز می‌تواند یکی از بهینه‌ترین و اقتصادی‌ترین گزینه ها در صنایع شیمیایی و فرآیندی باشد.

در صنایع مختلف، دستگاه تصفیه آب صنعتی RO UF مدل EX404 یکی از راهکارهای پیشرفته برای تولید آب با کیفیت بالا و حذف آلاینده‌ها، ذرات معلق، املاح محلول و میکروارگانیسم‌ها محسوب می‌شود. این سیستم با ترکیب فناوری اسمز معکوس (RO) و اولترافیلتراسیون (UF)، راندمان بالایی در تصفیه آب داشته و گزینه‌ای مناسب برای کاربردهای صنعتی، تولیدی، غذایی، دارویی و تأسیساتی به شمار می‌رود. استفاده از این دستگاه می‌تواند موجب افزایش کیفیت آب مصرفی، حفاظت از تجهیزات و بهبود بهره‌وری فرآیندهای صنعتی شود. برای مشاهده مشخصات فنی و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/ro-uf-purifier-model-ex404

 تعریف مهندسی تجهیز (Technical Definition)

مبدل حرارتی صفحه‌ای گسکت‌دار یک تجهیز انتقال حرارت غیرمخلوطی (Non-Contact Heat Transfer Device) است که بر اساس جریان متقابل (Counter Flow) بین دو سیال طراحی می‌شود و از صفحات موج‌دار فلزی و گسکت‌های الاستومری برای جداسازی مسیر سیالات استفاده می‌کند. پایداری عملکرد تجهیزات در واحدهای تولیدی یکی از عوامل کلیدی برای حفظ راندمان فرآیند است. به همین علت، مبدل حرارتی لوله مارپیچ در برخی کاربردهای تخصصی به عنوان راهکاری مؤثر شناخته می‌شود.

این تجهیز مطابق با اصول:

• Heat Transfer Optimization
• Fluid Dynamics Control
• Pressure Management

طراحی می‌شود.

 پارامترهای طراحی پایه (Design Basis)

در پروژه‌های صنعتی، طراحی بدون این پارامترها غیرممکن است:

شرایط فرآیندی:

• نوع سیال گرم و سرد
• دبی جرمی (Mass Flow Rate)
• دمای ورودی و خروجی
• ظرفیت حرارتی (Heat Duty)

شرایط مکانیکی:

• فشار طراحی (Design Pressure)
• دمای طراحی (Design Temperature)
• افت فشار مجاز (Allowable ΔP)

برای خرید مستقیم مبدل حرارتی فین پلیت از تولیدکننده و دریافت مشاوره تخصصی، کلیک کنید.

دیتاشیت استاندارد مبدل حرارتی (Engineering Datasheet)

مشخصات عمومی:

• نوع تجهیز: Plate Heat Exchanger (Gasketed)
• الگوی جریان: Counter Flow
• کاربرد: Cooling / Heating / Heat Recovery

مشخصات عملکردی:

• ظرفیت حرارتی: بر اساس طراحی (kW / MW)
• ضریب انتقال حرارت (U-value): 1500 تا 6000 W/m²K
• اختلاف دمای مؤثر (LMTD): متغیر بر اساس پروژه

نام فرمول: اختلاف دمای لگاریتمی
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

 طراحی هیدرولیکی (Hydraulic Design)

در این بخش تمرکز روی کنترل جریان و افت فشار است.

نام فرمول: افت فشار کلی
ΔP = ΔP_channels + ΔP_ports + ΔP_distribution

نکته مهندسی:
در مبدل‌های صفحه‌ای، بیشترین خطا در طراحی مربوط به نادیده گرفتن افت فشار در ورودی و خروجی (Ports) است.

مشخصات مکانیکی (Mechanical Specifications)

• جنس صفحات: SS304 / SS316 / Titanium / Hastelloy
• ضخامت صفحات: 0.4 تا 0.8 mm
• نوع اتصال: Clamp Type Frame
• نوع گسکت: EPDM / NBR / Viton

تحلیل حرارتی پیشرفته (Advanced Thermal Analysis)

نام فرمول: توان انتقال حرارت
Q = U × A × ΔTlm × F
