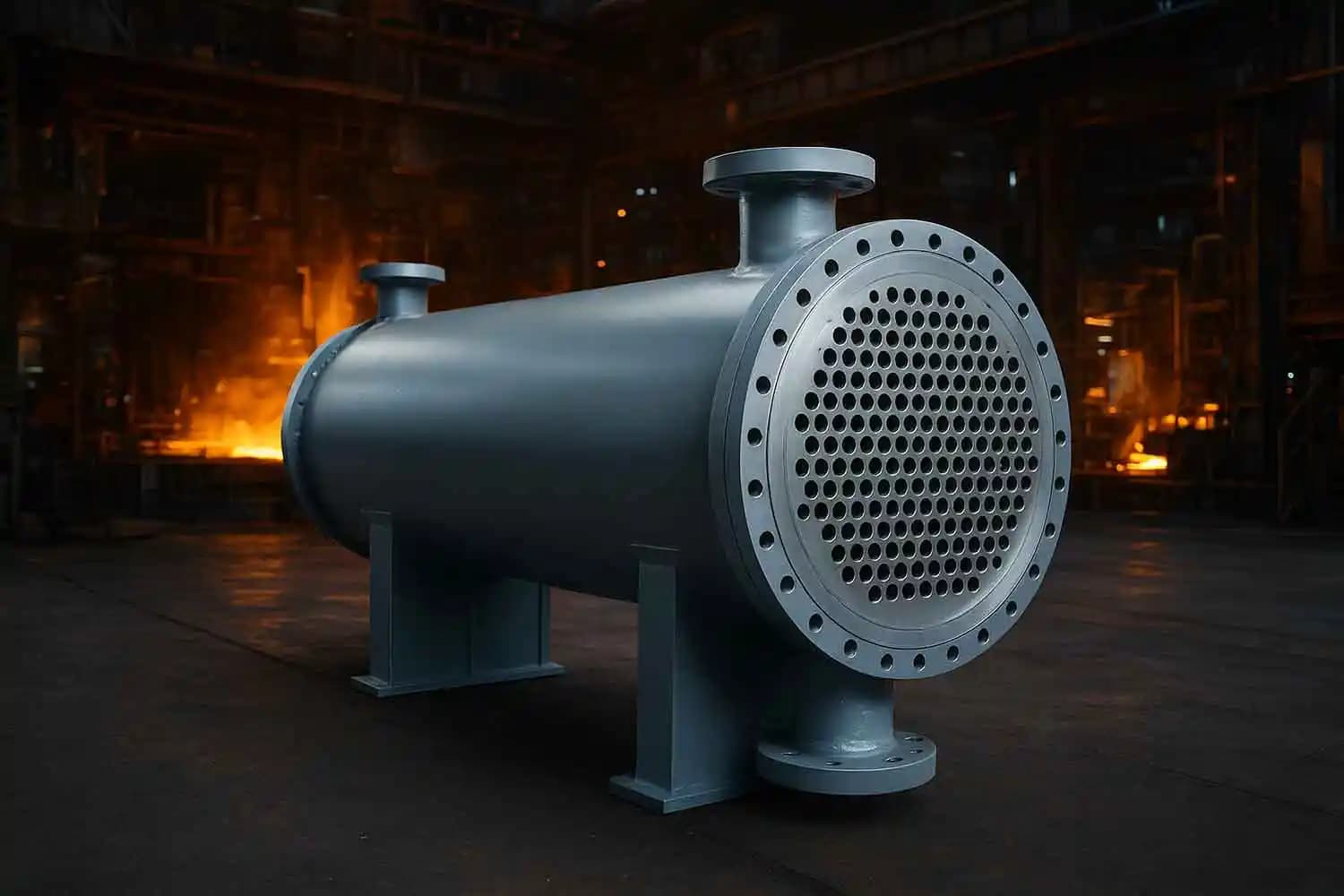

بهینه سازی طراحی مبدل حرارتی برای فرآیندهای متالورژی

نقش حیاتی انتقال حرارت در افزایش راندمان و کاهش مصرف انرژی در صنایع فلزی

در صنایع متالورژی، جایی که دماهای بسیار بالا، تغییر فاز مواد و واکنش های پیچیده حرارتی وجود دارد، مدیریت صحیح انرژی حرارتی یک عامل تعیین‌کننده در کیفیت محصول و هزینه تولید است. در این میان، مبدل‌های حرارتی به‌عنوان یکی از کلیدی‌ترین اجزای سیستم، نقش اساسی در کنترل، انتقال و بازیابی انرژی ایفا می‌کنند.

بهینه‌سازی طراحی مبدل حرارتی در فرآیندهای متالورژی تنها یک انتخاب مهندسی نیست، بلکه یک ضرورت اقتصادی و رقابتی است. در شرایطی که هزینه انرژی به‌طور مداوم در حال افزایش است، هر درصد بهبود در راندمان حرارتی می‌تواند تأثیر قابل توجهی بر سودآوری یک واحد صنعتی داشته باشد.در بسیاری از فرآیندهای متالورژی که دمای کاری بسیار بالا است، انتخاب نوع مبدل حرارتی تأثیر مستقیمی بر راندمان انتقال انرژی و کاهش مصرف سوخت دارد. به همین دلیل مبدل حرارتی پوسته و لوله دو پاس در بسیاری از واحدهای صنعتی مورد استفاده قرار می‌گیرد.

مبدل حرارتی در متالورژی چیست و چرا اهمیت دارد؟

مبدل حرارتی دستگاهی است که انرژی حرارتی را بین دو سیال یا بین یک سطح و سیال منتقل می‌کند، بدون آنکه این دو با یکدیگر مخلوط شوند. در صنایع متالورژی، این تجهیزات در فرآیندهایی مانند:

• کوره‌های ذوب فلزات
• عملیات حرارتی (Heat Treatment)
• ریخته‌گری پیوسته
• پیش‌گرمایش هوا و سوخت

به‌طور گسترده استفاده می‌شوند.

هدف اصلی:

• افزایش راندمان حرارتی
• کاهش مصرف سوخت
• کنترل دقیق دما

نقش انتقال حرارت در فرآیندهای متالورژی

درک صحیح مکانیزم‌های انتقال حرارت، پایه طراحی هر مبدل حرارتی است.

سه مکانیزم اصلی:

1. هدایت (Conduction)

انتقال حرارت در داخل مواد جامد

نام فرمول: قانون فوریه
q = -k A (dT/dx)

2. جابجایی (Convection)

انتقال حرارت بین سطح و سیال

نام فرمول: قانون جابجایی
q = h A (T_s - T_f)

3. تشعشع (Radiation)

انتقال حرارت از طریق امواج الکترومغناطیسی

نام فرمول: قانون استفان-بولتزمن
q = σ ε A (T^4)

در متالورژی، تشعشع نقش بسیار مهمی دارد، به‌خصوص در دماهای بالا.برای افزایش سطح تبادل حرارت میان سیالات مختلف، استفاده از مبدل حرارتی فین تیوب در بسیاری از سیستم‌های صنعتی و حرارتی رایج است.

چالش های حرارتی در صنایع متالورژی

طراحی مبدل حرارتی در این صنعت با چالش‌های خاصی همراه است:

• دماهای بسیار بالا (تا 1500 درجه)
• خوردگی و اکسیداسیون
• رسوب و گرفتگی سطوح
• تغییر خواص مواد در دماهای بالا
• شوک‌های حرارتی

این شرایط باعث می‌شود طراحی بهینه بسیار پیچیده‌تر از صنایع معمولی باشد.

بیشتر بخوانید:چرا مبدل پوسته و لوله هنوز پرکاربردترین است؟ بررسی طراحی و عملکرد

انواع مبدل‌های حرارتی در متالورژی

1. مبدل پوسته و لوله (Shell & Tube)

• مقاوم در برابر فشار و دما
• مناسب برای کاربردهای سن

2. مبدل صفحه‌ای (Plate Heat Exchanger)

• راندمان بالا
• مناسب برای سیالات تمیز

3. مبدل بازیاب حرارتی (Recuperator)

• بازیابی گرمای دود
• کاربرد در کوره‌ها

4. ریجنراتور (Regenerator)

• ذخیره و انتقال حرارت
• استفاده در کوره‌های پیشرفته

چرا بهینه‌سازی طراحی مبدل حرارتی اهمیت دارد؟

در یک سیستم غیر بهینه:

• انرژی زیادی هدر می‌رود
• دما به‌درستی کنترل نمی‌شود
• عمر تجهیزات کاهش می‌یابد

اما در طراحی بهینه:

• مصرف انرژی کاهش می‌یابد
• کیفیت محصول افزایش می‌یابد
• هزینه عملیاتی کاهش پیدا می‌کند

تحلیل ساده از اتلاف انرژی

نام فرمول: راندمان حرارتی
η = Q_useful / Q_input

در بسیاری از صنایع متالورژی، راندمان کمتر از 60٪ است، یعنی بخش زیادی از انرژی تلف می‌شود.

مشاهده انواع مینی چیلر تراکمی هواخنک کم صدا و ثبت سفارش.

مثال صنعتی واقعی

در یک کوره صنعتی:

• دمای دود خروجی: 800°C
• بدون بازیابی حرارت → اتلاف شدید انرژی

اگر مبدل بازیاب نصب شود:

• پیش‌گرمایش هوا
• کاهش مصرف سوخت تا 30٪

پارامترهای کلیدی در طراحی مبدل حرارتی

برای رسیدن به طراحی بهینه، باید به این پارامترها توجه شود:

• ضریب انتقال حرارت
• سطح انتقال حرارت
• اختلاف دما
• نوع جریان (همسو یا ناهمسو)
• خواص سیالات

اهمیت اختلاف دما در عملکرد مبدل

نام فرمول: اختلاف دمای میانگین لگاریتمی
LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این پارامتر تعیین می‌کند که مبدل چقدر مؤثر عمل می‌کند.

ارتباط طراحی مبدل با مصرف انرژی

هر چه طراحی بهتر باشد:

• سطح انتقال حرارت بهینه‌تر
• افت فشار کمتر
• مصرف انرژی پایین‌تر

مدل‌سازی انتقال حرارت، محاسبات LMTD و NTU و طراحی سطح انتقال حرارت

در طراحی مبدل‌های حرارتی برای صنایع متالورژی، دیگر نمی‌توان به روابط ساده اکتفا کرد. شرایط دمایی بالا، رفتار غیرخطی مواد و پیچیدگی جریان‌ها باعث می‌شود که طراحی نیازمند تحلیل دقیق ریاضی و مهندسی باشد. در این بخش، به‌صورت کامل به مدل‌سازی و محاسبات اصلی طراحی پرداخته می‌شود.در فرآیندهایی که سیالات دارای ذرات معلق یا احتمال رسوب‌گذاری هستند، مبدل حرارتی اسپیرال می‌تواند عملکرد پایدارتری نسبت به برخی طراحی‌های متداول داشته باشد.

معادله کلی انتقال حرارت در مبدل

پایه طراحی هر مبدل حرارتی، معادله زیر است:

نام فرمول: معادله کلی انتقال حرارت
Q = U × A × ΔT

که در آن:

• Q نرخ انتقال حرارت (W)
• U ضریب کلی انتقال حرارت (W/m²·K)
• A سطح انتقال حرارت (m²)
• ΔT اختلاف دما

تحلیل ضریب کلی انتقال حرارت (U)

ضریب U مهم‌ترین پارامتر طراحی است و شامل تمام مقاومت‌های حرارتی می‌شود:

نام فرمول: مقاومت حرارتی کل
1/U = (1/h_i) + (t/k) + (1/h_o) + R_f

که در آن:

• h_i ضریب جابجایی داخلی
• h_o ضریب جابجایی خارجی
• t ضخامت دیواره
• k ضریب هدایت حرارتی
• R_f مقاومت رسوب

نکته مهم:
در متالورژی، R_f (رسوب) می‌تواند به شدت افزایش یابد و عملکرد را کاهش دهد.

محاسبه ضریب جابجایی حرارت

برای سیالات، از عدد ناسلت استفاده می‌شود:

نام فرمول: عدد ناسلت
Nu = hD / k

و برای جریان آشفته:

نام فرمول: رابطه تجربی Dittus-Boelter
Nu = 0.023 Re^0.8 Pr^n

که:

• Re عدد رینولدز
• Pr عدد پرانتل

تحلیل روش LMTD (اختلاف دمای لگاریتمی)

یکی از دقیق‌ترین روش‌ها برای طراحی مبدل:

نام فرمول: LMTD
ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

کاربرد:

• طراحی اولیه
• سیستم‌های پایدار

جدول مقایسه جریان‌ها در LMTD

نتیجه مهندسی:

جریان ناهمسو بهترین عملکرد حرارتی را دارد.

بررسی کاربردها، مشخصات و قیمت مبدل حرارتی لوله ای.

روش NTU (Number of Transfer Units)

برای شرایطی که دماها مشخص نیستند:

نام فرمول: NTU
NTU = (U × A) / C_min

و راندمان:

نام فرمول: اثربخشی مبدل
ε = Q_actual / Q_max

جدول رابطه NTU و راندمان

طراحی سطح انتقال حرارت

از رابطه اصلی:

نام فرمول: سطح مورد نیاز
A = Q / (U × ΔT)

نکته:

در متالورژی:

• افزایش سطح = افزایش هزینه
• کاهش سطح = کاهش راندمان

پس طراحی باید بهینه باشد.در واحدهای بزرگ تولید فلزات، مبدل حرارتی دو لوله ای به دلیل ظرفیت انتقال حرارت بالا در بسیاری از پروژه‌های صنعتی مورد استفاده قرار می‌گیرد.

تحلیل تشعشع در دماهای بالا

در دماهای بالای 700°C، تشعشع غالب می‌شود:

نام فرمول: انتقال حرارت تشعشعی
Q = σ ε A (T1^4 - T2^4)

نتیجه:

در کوره‌ها، نادیده گرفتن تشعشع = خطای بزرگ طراحی

جدول سهم مکانیزم‌های انتقال حرارت

برای مشاهده مشخصات فنی و خرید هواساز اتاق تمیز EX-CL اینجا کلیک کنید.

تحلیل افت فشار (Pressure Drop)

افت فشار باعث افزایش مصرف انرژی می‌شود:

نام فرمول: افت فشار
ΔP = f (L/D) (ρV^2 / 2)

چالش:

• افزایش سرعت → افزایش انتقال حرارت
• اما → افزایش افت فشار

بهینه‌سازی چندهدفه طراحی

در طراحی واقعی باید بین این موارد تعادل ایجاد شود:

• حداکثر انتقال حرارت
• حداقل افت فشار
• حداقل هزینه

جدول تصمیم‌گیری طراحی

بیشتر بخوانید: الزامات استاندارد و طراحی مبدل حرارتی در داروسازی

تحلیل یک مثال واقعی

فرض:

• Q = 500 kW
• U = 200 W/m²·K
• ΔT = 50 K

نام فرمول: سطح انتقال حرارت
A = 500000 / (200 × 50) = 50 m²

بررسی اثر رسوب (Fouling)

نام فرمول: مقاومت رسوب
R_f = 1/h_f

اثر:

• کاهش U
• افزایش مصرف انرژی

مدل دینامیکی انتقال حرارت

نام فرمول: معادله انرژی
mC(dT/dt) = Q_in - Q_out

کاربرد:

• تحلیل گذرا
• کنترل فرآیند

راهکارهای مهندسی برای افزایش راندمان، کاهش مصرف انرژی و افزایش عمر تجهیزات

در صنایع متالورژی، هزینه انرژی سهم قابل توجهی از هزینه کل تولید را تشکیل می‌دهد. بنابراین هرگونه بهینه‌سازی در طراحی مبدل حرارتی می‌تواند تأثیر مستقیمی بر سودآوری، پایداری فرآیند و کاهش استهلاک تجهیزات داشته باشد.

در این بخش، راهکارهای عملی و مهندسی برای بهینه‌سازی طراحی مبدل‌های حرارتی در شرایط واقعی صنعتی ارائه می‌شود.

 بازیابی حرارت (Heat Recovery) — مهم‌ترین استراتژی بهینه‌سازی

یکی از مؤثرترین روش‌ها برای افزایش راندمان، استفاده از حرارت اتلافی است.

منابع اتلاف حرارت در متالورژی:

• گازهای خروجی کوره
• دود با دمای بالا
• فلزات داغ

طراحی سیستم بازیاب حرارتی

نام فرمول: راندمان بازیابی حرارت
η_recovery = Q_recovered / Q_waste

مزایا:

• کاهش مصرف سوخت تا 40٪
• کاهش دمای خروجی دود
• افزایش بهره‌وری سیستم

جدول مقایسه قبل و بعد از بازیابی حرارت

 انتخاب متریال مناسب (Material Optimization)

در دماهای بالا، انتخاب ماده اشتباه = شکست طراحی

ویژگی‌های مهم:

• مقاومت به دمای بالا
• مقاومت به خوردگی
• هدایت حرارتی مناسب

جدول انتخاب متریال

تحلیل هدایت حرارتی

نام فرمول: هدایت حرارتی
q = k A ΔT / L

نکته:
افزایش k → افزایش انتقال حرارت
اما ممکن است مقاومت مکانیکی کاهش یابد

 بهینه‌سازی هندسه مبدل حرارتی

طراحی هندسی یکی از مهم‌ترین عوامل عملکرد است.

پارامترهای کلیدی:

• قطر لوله
• فاصله لوله‌ها
• طول مسیر جریان

تحلیل سطح به حجم

نام فرمول: نسبت سطح به حجم
S/V = A / V

نتیجه:

افزایش S/V → افزایش انتقال حرارت
اما:

• افزایش افت فشار
• افزایش هزینه ساخت

جدول تأثیر هندسه

کاهش رسوب (Fouling Control)

رسوب یکی از مهم‌ترین عوامل کاهش عملکرد است.در سیستم‌های بازیافت حرارت کوره‌ها، مبدل حرارتی دوار می‌تواند نقش مهمی در افزایش راندمان انرژی و کاهش اتلاف حرارتی ایفا کند.

مدل اثر رسوب

نام فرمول: کاهش ضریب انتقال حرارت
1/U_total = 1/U_clean + R_f

راهکارهای کاهش رسوب:

• استفاده از فیلتر
• کنترل کیفیت سیال
• طراحی قابل تمیزکاری
• استفاده از پوشش‌های ضد رسوب

 بهینه‌سازی جریان سیال

نوع جریان تأثیر مستقیم بر راندمان دارد.برای تأمین سرمایش تجهیزات جانبی در مجتمع‌های صنعتی و متالورژی، چیلر تراکمی هوا خنک اسکرو یکی از گزینه‌های متداول در بخش تأسیسات محسوب می‌شود.

بهترین حالت:

جریان ناهمسو (Counterflow)

تحلیل انتقال حرارت

نام فرمول: انتقال حرارت جابجایی
Q = h A ΔT

افزایش h از طریق:

• افزایش سرعت
• ایجاد توربولانس

کاهش افت فشار (Energy Optimization)

افت فشار = مصرف انرژی بیشتر

رابطه افت فشار

نام فرمول: افت فشار
ΔP = f (L/D) (ρV^2 / 2)

استراتژی:

• بهینه‌سازی سرعت
• کاهش طول مسیر
• استفاده از طراحی مناسب

 استفاده از سیستم های کنترل هوشمند

در سیستم‌های مدرن:

• کنترل PID
• کنترل تطبیقی
• سنسورهای دمای دقیق

مدل کنترل

نام فرمول: کنترل PID
u(t) = Kp e(t) + Ki ∫e dt + Kd de/dt

 تحلیل اقتصادی (Economic Optimization)

یک طراحی خوب باید اقتصادی هم باشد.

مشاهده انواع مبدل حرارتی هواخنک و خرید مستقیم از تولیدکننده.

محاسبه صرفه جویی

نام فرمول: صرفه‌جویی انرژی
Energy_saved = Q_old - Q_new

تحلیل بازگشت سرمایه (ROI)

نام فرمول: ROI
ROI = (Savings / Investment) × 100

جدول تصمیم‌گیری اقتصادی

در صنایع مختلف، دستگاه تصفیه آب صنعتی اسمز معکوس (RO) یکی از مؤثرترین راهکارها برای تولید آب با کیفیت بالا و حذف املاح محلول، آلاینده‌ها و ناخالصی‌های موجود در آب محسوب می‌شود. این سیستم‌ها با بهره‌گیری از فناوری اسمز معکوس، نقش مهمی در تأمین آب مورد نیاز صنایع، نیروگاه‌ها، کارخانجات تولیدی، صنایع غذایی و دارویی ایفا می‌کنند. انتخاب صحیح سیستم RO می‌تواند موجب افزایش بهره‌وری تجهیزات، کاهش هزینه‌های نگهداری و بهبود کیفیت فرآیندهای صنعتی شود. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/industrial-ro-water-purifier

استانداردهای صنعتی

مهم‌ترین استانداردها:

• ASME (طراحی مکانیکی)
• TEMA (مبدل حرارتی)
• API (صنایع نفت و گاز)

 استراتژی بهینه‌سازی ترکیبی (Best Practice)

بهترین نتیجه زمانی حاصل می‌شود که:

• طراحی حرارتی + انتخاب متریال + کنترل فرآیند با هم انجام شوند
