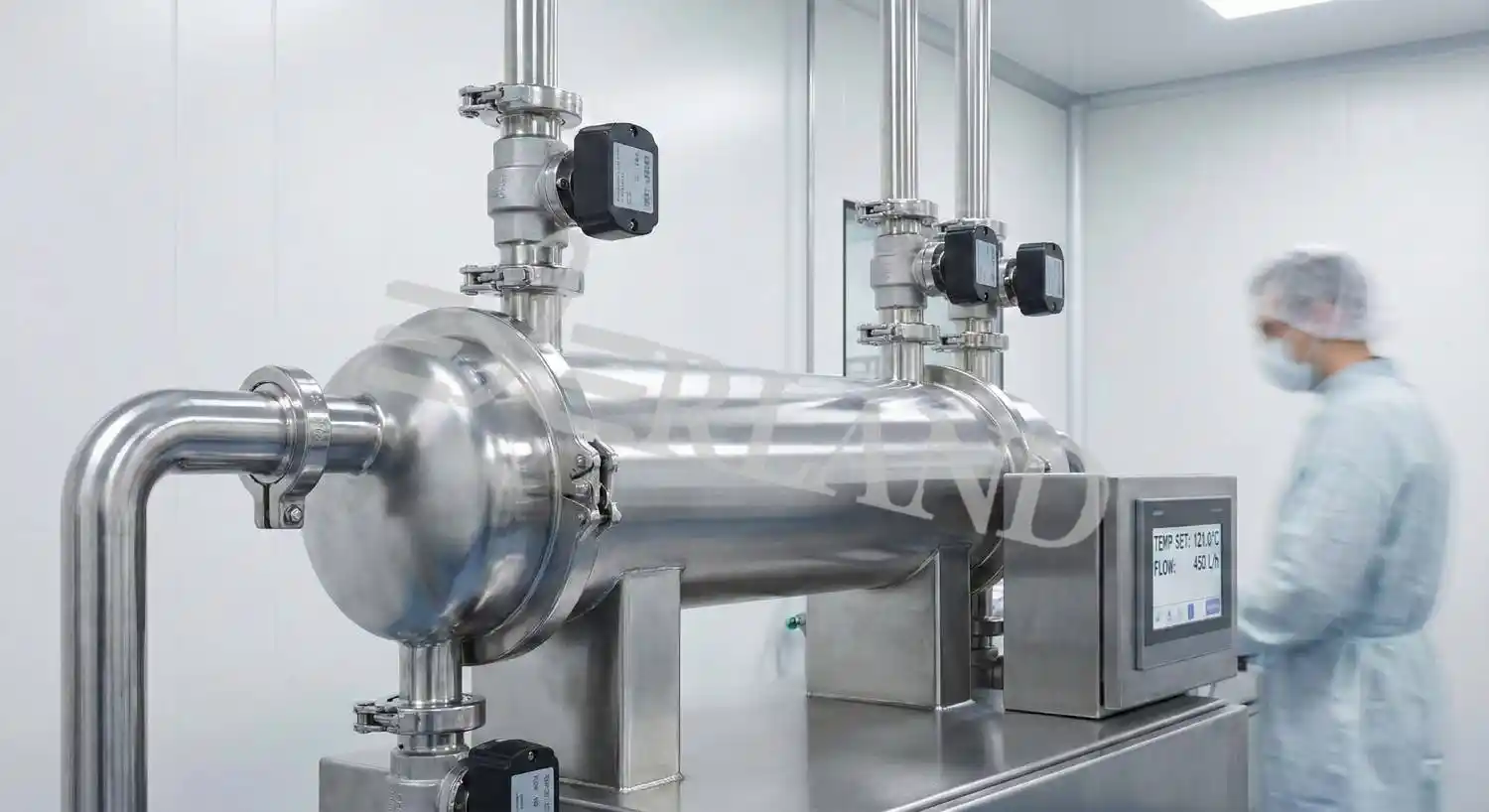

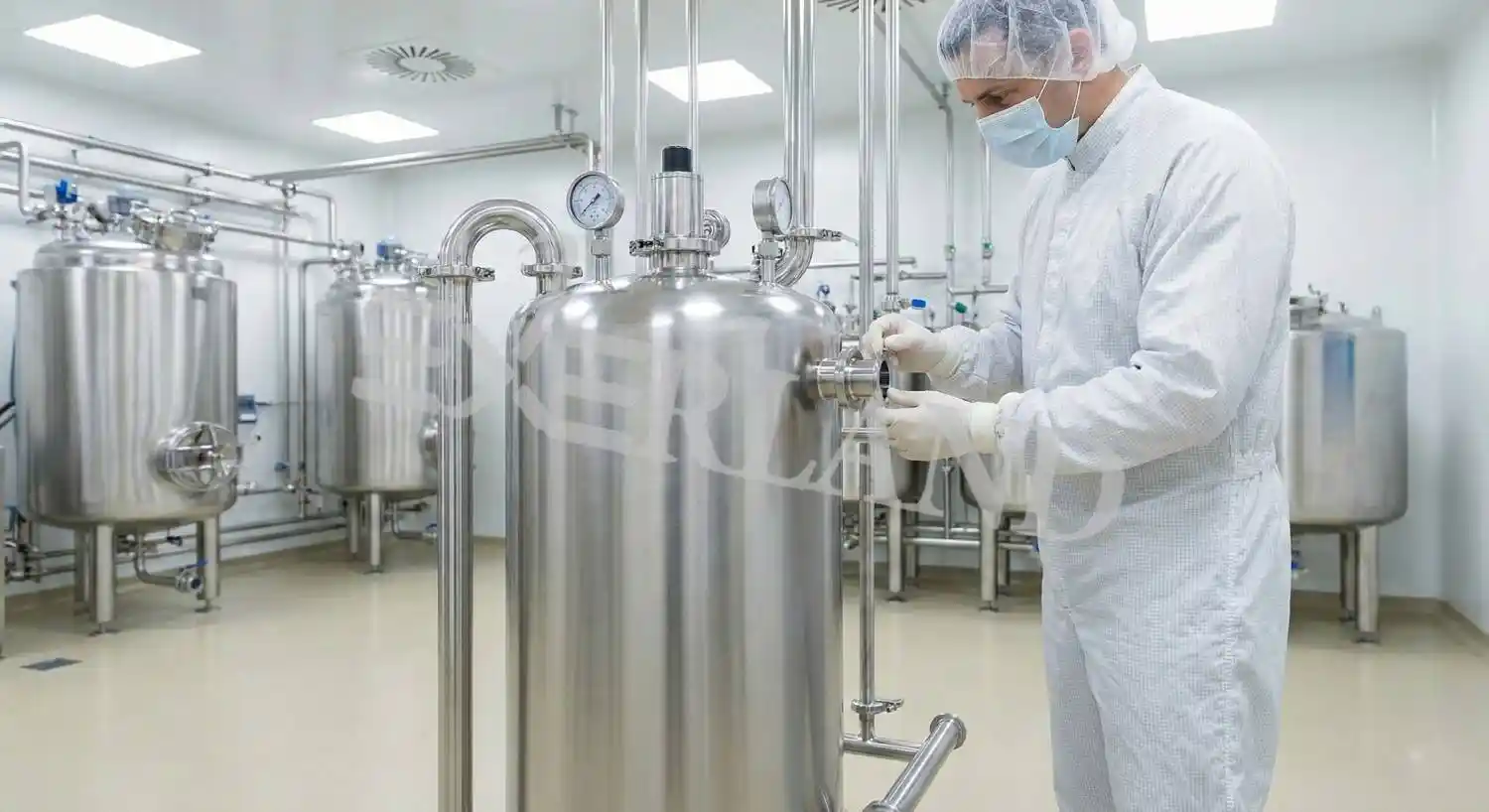

مبدل حرارتی در صنایع داروسازی
مبدل حرارتی تجهیزی است که انتقال حرارت بین دو سیال جداگانه را بدون اختلاط مستقیم انجام میدهد. در صنایع دارویی، مبدل حرارتی باید شرایط زیر را تامین کند:
کنترل دقیق دما تا ±۱°C
جلوگیری از آلودگی میکروبی و شیمیایی
امکان پاکسازی و استریلیزاسیون (CIP/SIP)
عملکرد تحت فشار و دمای عملیاتی مشخص
مقاومت در برابر خورندگی و مواد شیمیایی
در خطوط تولید داروهای تزریقی، محلولهای استریل و محصولات حساس به دما، انتخاب نادرست مبدل حرارتی میتواند پیامدهای جدی بههمراه داشته باشد؛ از توقف خط تولید و افت کیفیت محصول گرفته تا عدم انطباق با الزامات GMP و ایجاد ریسکهای قانونی.

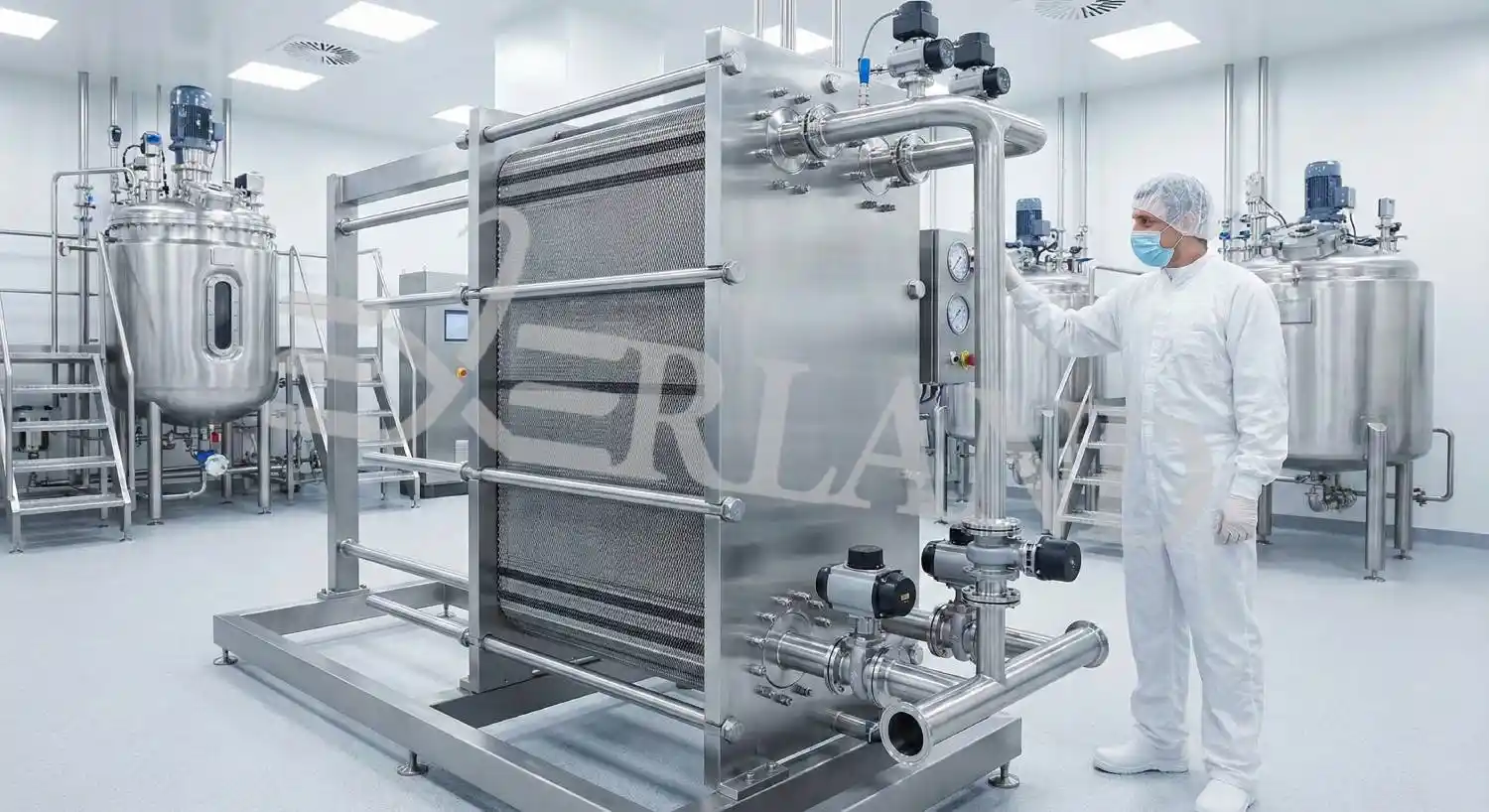

در این میان، مبدل حرارتی صفحه ای واشردار بهدلیل ضریب انتقال حرارت بالا، پاسخدهی سریع به تغییرات دمایی و طراحی فشرده، یکی از گزینههای پرکاربرد در صنایع دارویی است. استفاده از صفحات استنلس استیل پولیششده (معمولاً AISI 316L)، امکان آببندی بهداشتی و قابلیت اجرای کامل CIP/SIP باعث میشود این نوع مبدل در فرآیندهایی مانند گرمکردن، خنککاری و نگهداشت دمایی سیالات دارویی عملکرد قابل اتکایی داشته باشد.
البته انتخاب مبدل حرارتی صفحهای باید بر اساس فشار کاری، حساسیت محصول، نوع سیال و الزامات تمیزکاری انجام شود تا مزایای آن بدون ایجاد ریسک فرآیندی محقق گردد.
انواع مبدل حرارتی در داروسازی

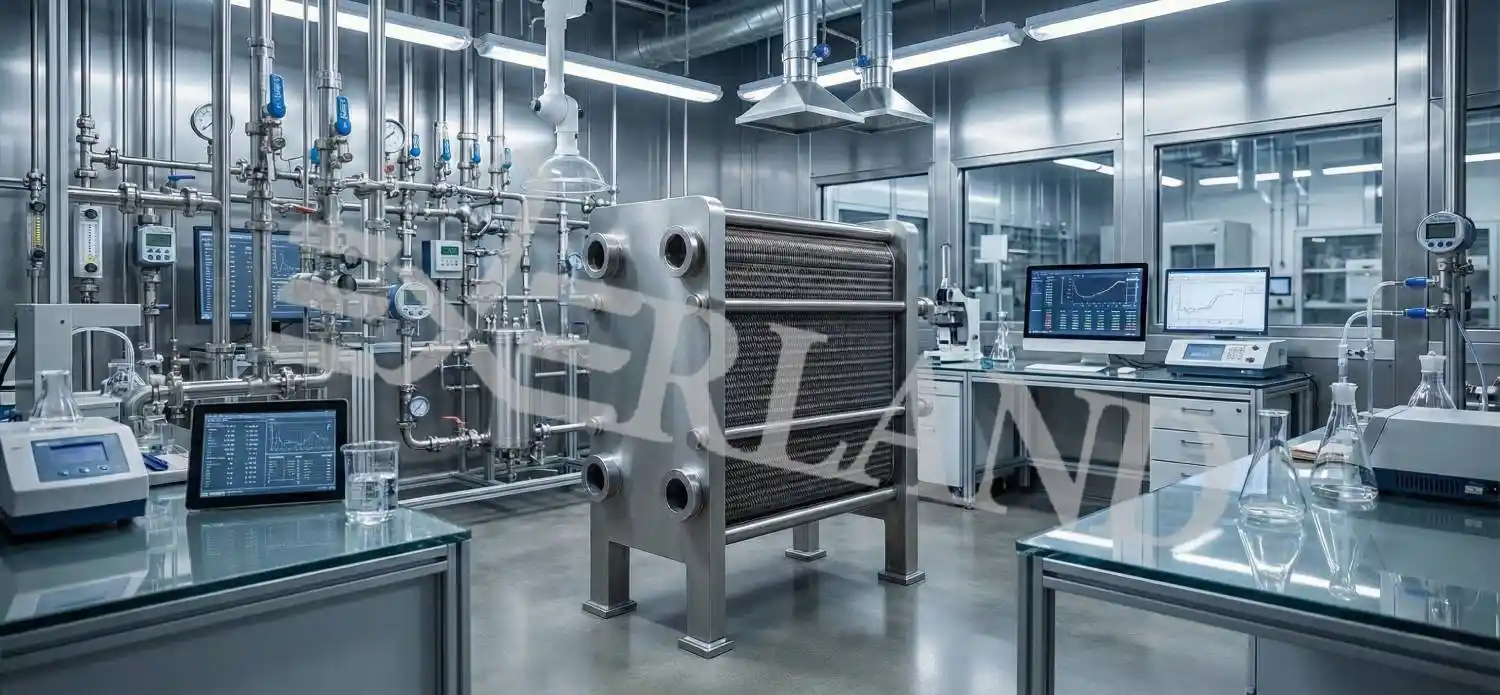

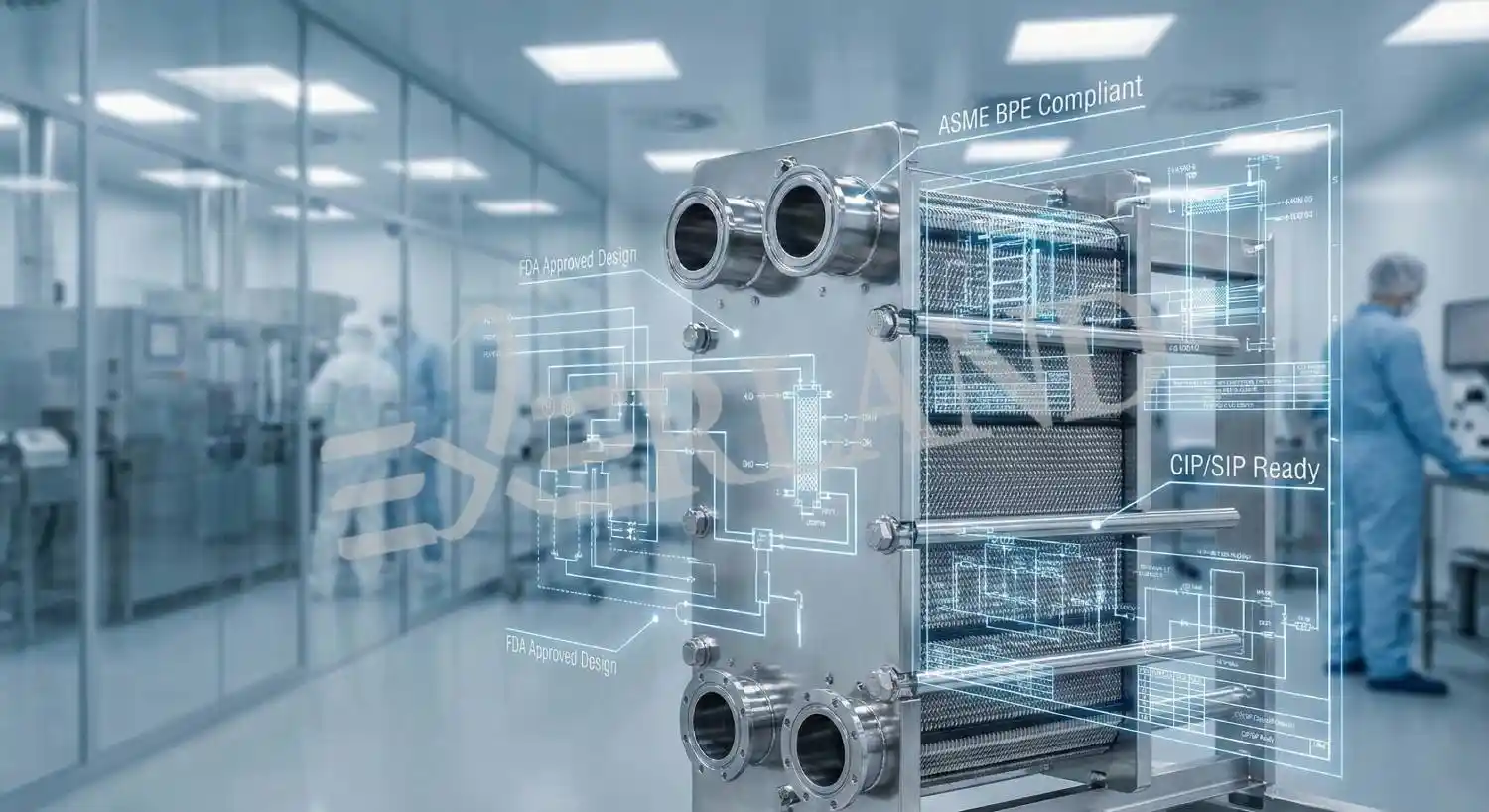

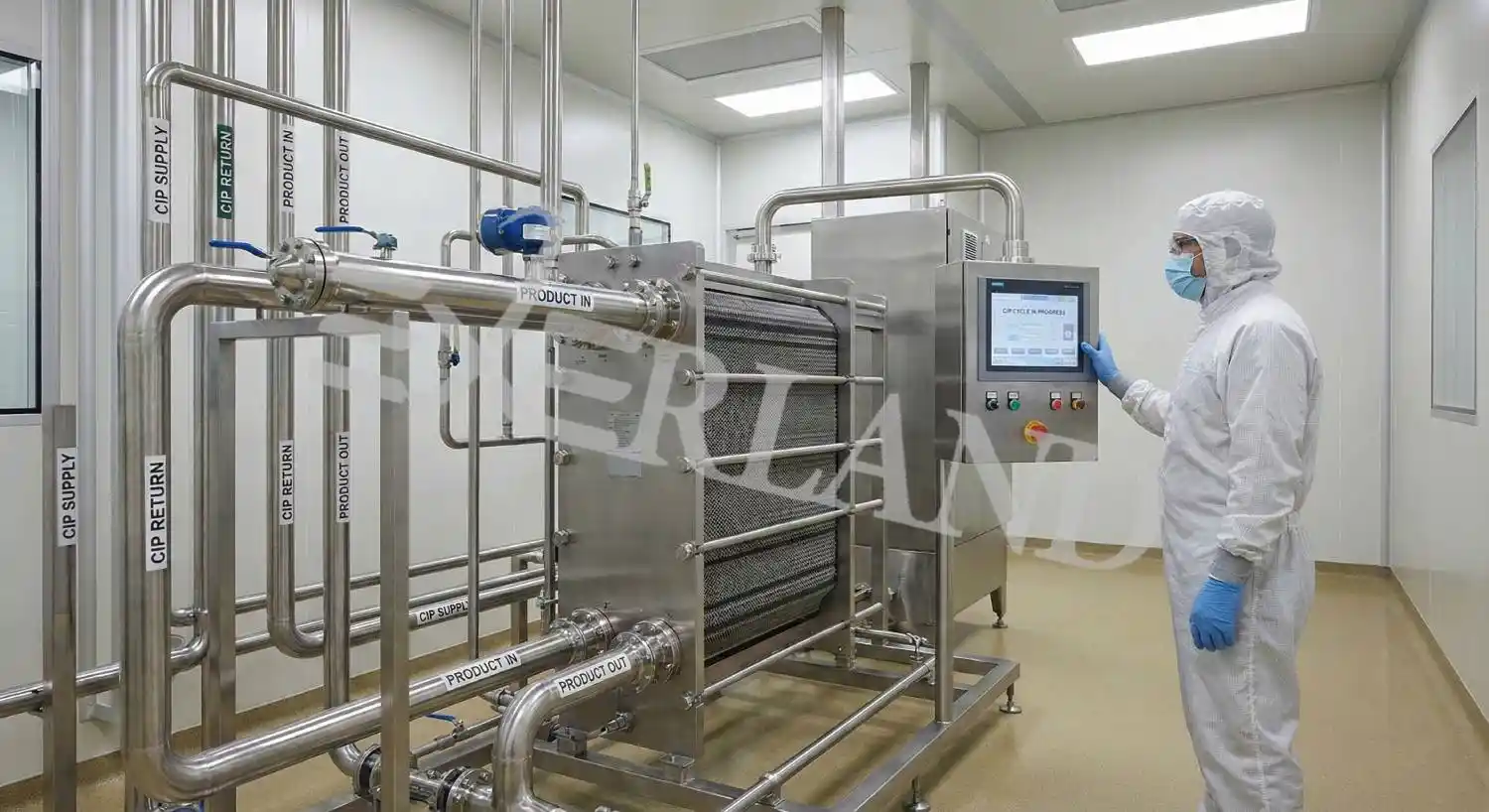

مبدل حرارتی صفحهای (Plate Heat Exchanger)
صفحات موازی از جنس فولاد ضدزنگ ۳۱۶L
جریان مخالفجهت (Counter-current) برای ΔT دقیق
قابلیت پاکسازی CIP/SIP
مناسب برای سیالات با ویسکوزیته پایین
در میان انواع مختلف مبدلهای حرارتی مورد استفاده در صنایع دارویی، مبدل حرارتی الکتریکی بهدلیل ضریب انتقال حرارت بالا، کنترل دقیق دما و قابلیت اجرای کامل CIP/SIP، بیشترین کاربرد را در فرآیندهای استریل و سیالات با ویسکوزیته پایین دارد.

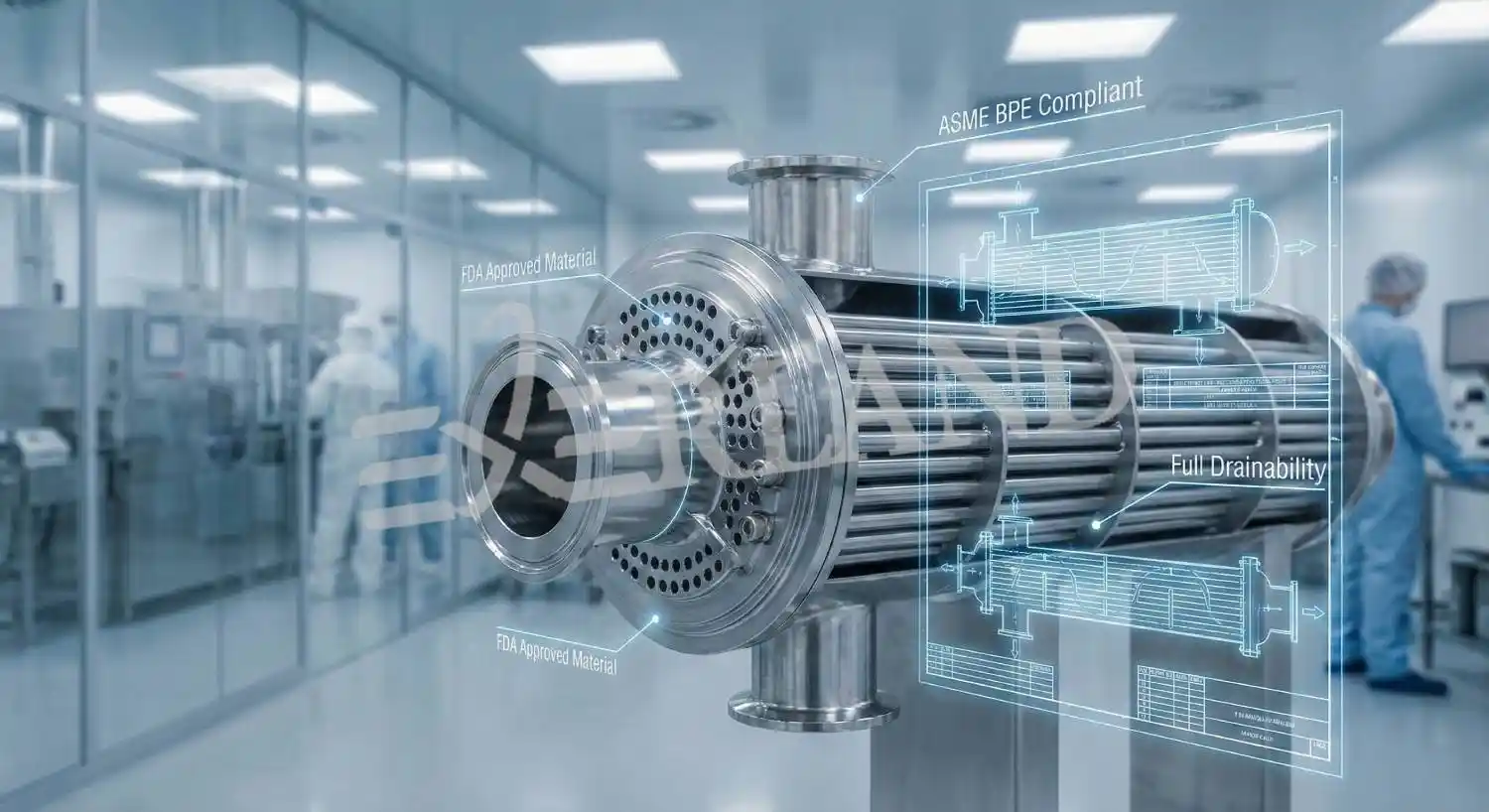

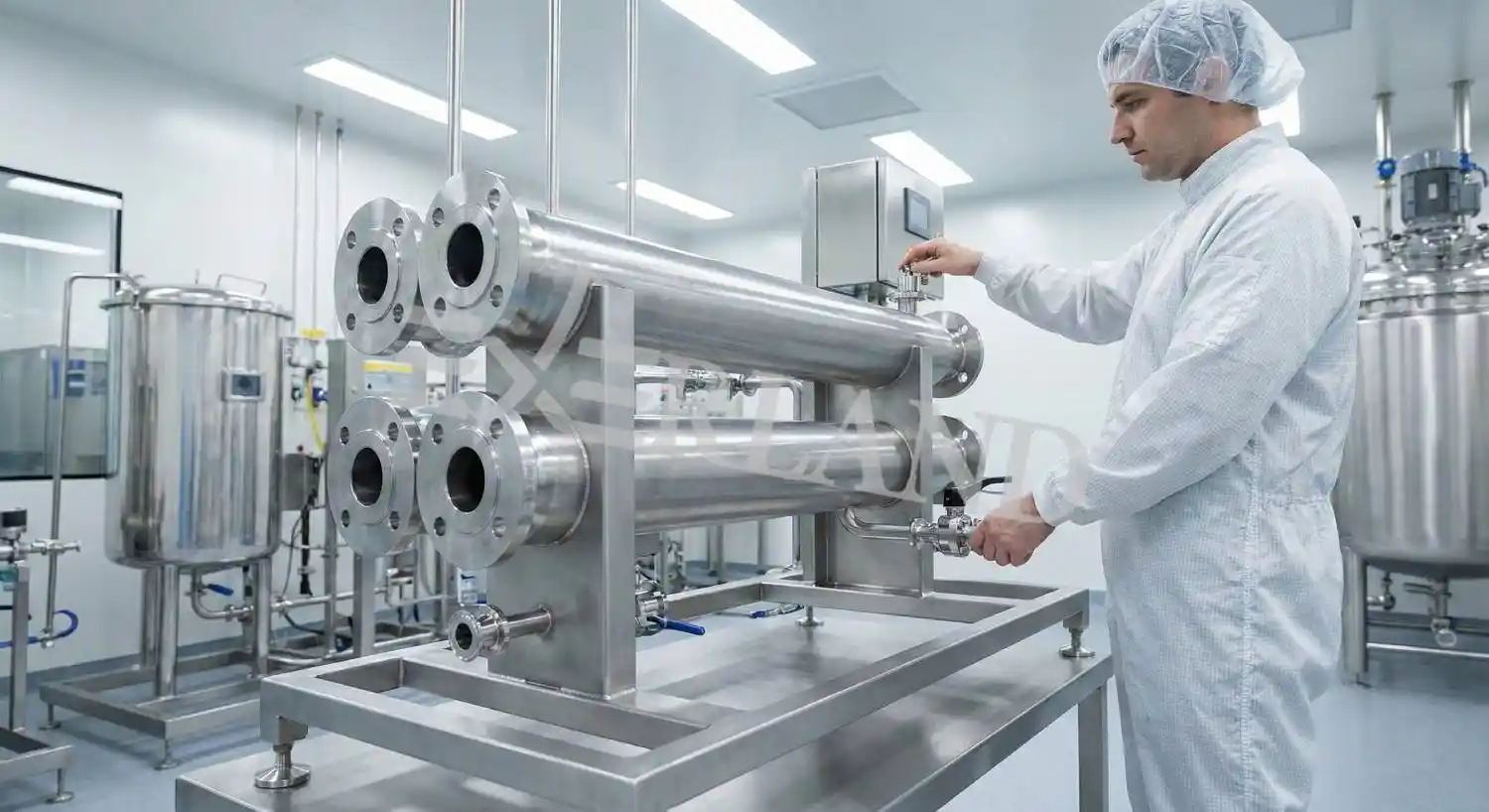

مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
لولههای داخلی در پوسته با بافل جهت هدایت جریان
امکان استفاده در فشارهای بالا و جریانهای بزرگ
تعمیرپذیری بهتر نسبت به مبدلهای جوشی

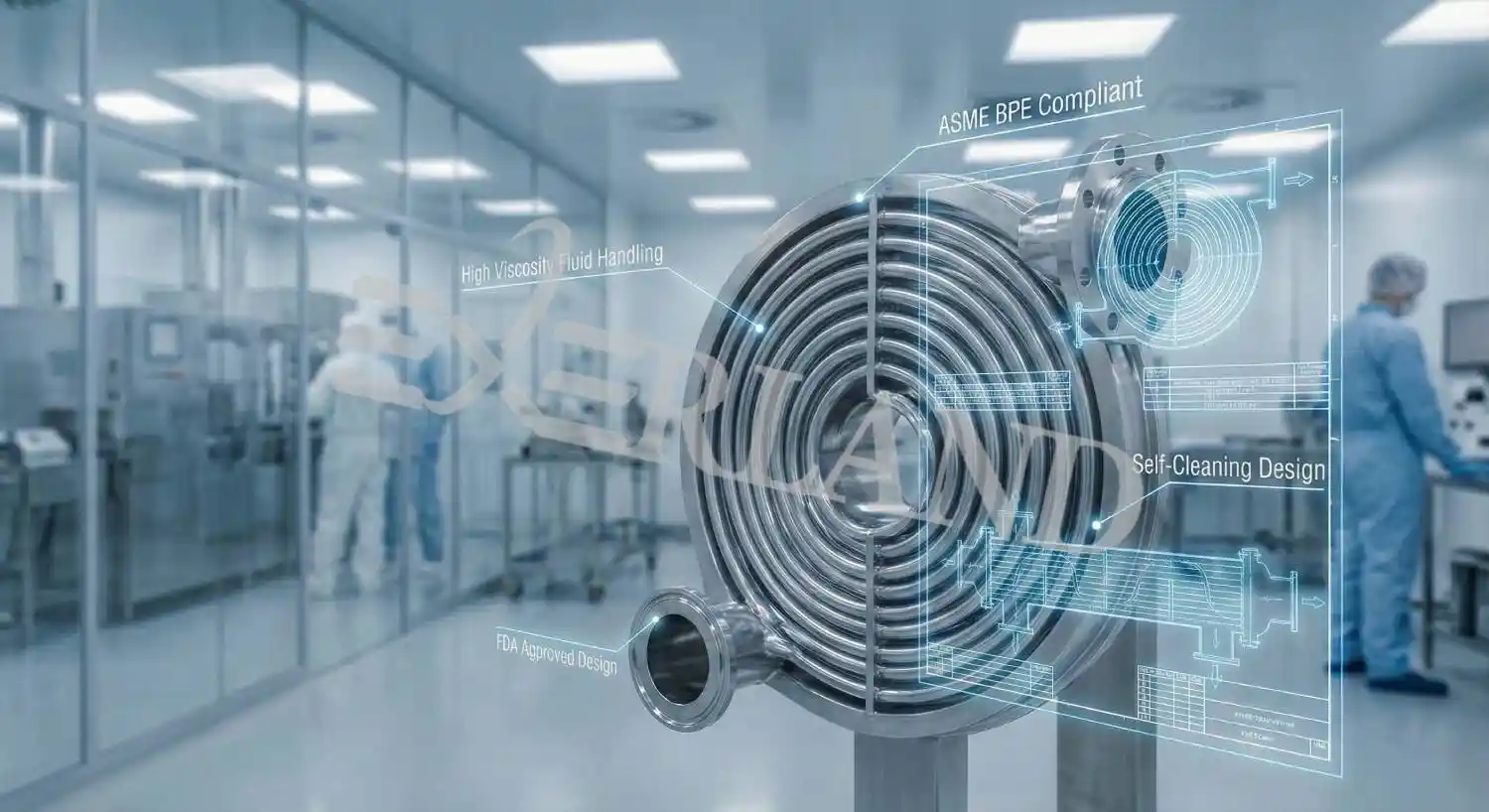

مبدل حرارتی اسپیرال (Spiral Heat Exchanger)
مسیر مارپیچ برای جریان یکنواخت
مناسب سیالات با رسوبپذیری کم
تمیزکاری محدود
مبدل حرارتی الکتریکی (Electrical Heating/Cooling Plate)
مناسب خطوط کوچک با نیاز به کنترل دقیق دما
بدون نیاز به سیال ثانویه
نصب و راهاندازی سریع
در کنار آن، بسته به فشار کاری، دبی و الزامات تعمیرپذیری، از مبدلهای پوسته و لوله، اسپیرال و در مقیاسهای کوچک از مبدل حرارتی الکتریکی نیز استفاده میشود.

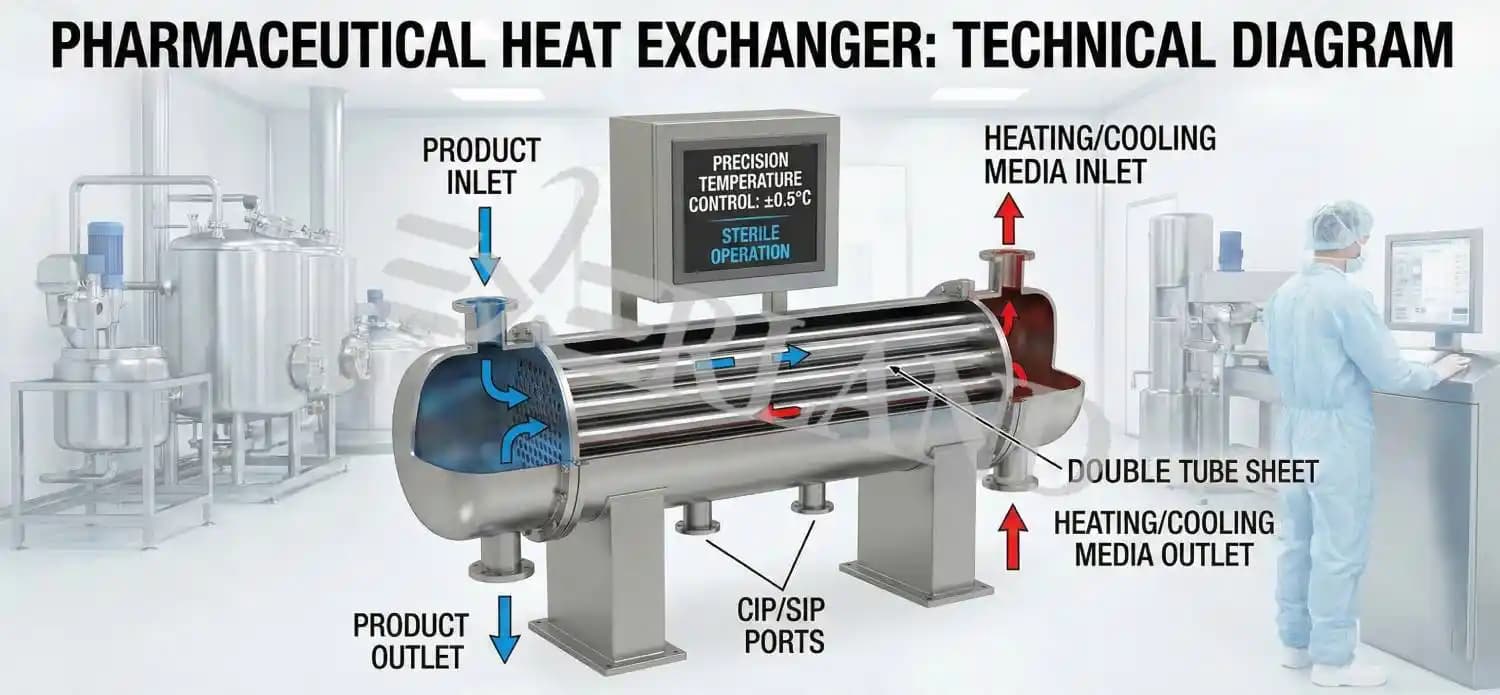

مکانیزم عملکرد مبدل حرارتی در داروسازی
در مبدل های حرارتی مورد استفاده در صنایع دارویی، سیال گرمکننده یا سردکننده از یک مسیر مشخص عبور کرده و انرژی حرارتی خود را از طریق دیواره فلزی مبدل به سیال محصول منتقل میکند، بدون آنکه تماس مستقیم یا اختلاطی بین دو سیال رخ دهد. این اصل، پایه حفظ خلوص و ایمنی محصول دارویی است.
الگوی جریان در مبدل میتواند هم جهت (Co-current) یا مخالف جهت (Counter-current) باشد؛ با این حال در فرآیندهای داروسازی، بهدلیل نیاز به کنترل دقیق دما و دستیابی به اختلاف دمای مؤثر بالاتر (ΔTlm)، معمولاً جریان مخالفجهت انتخاب میشود.

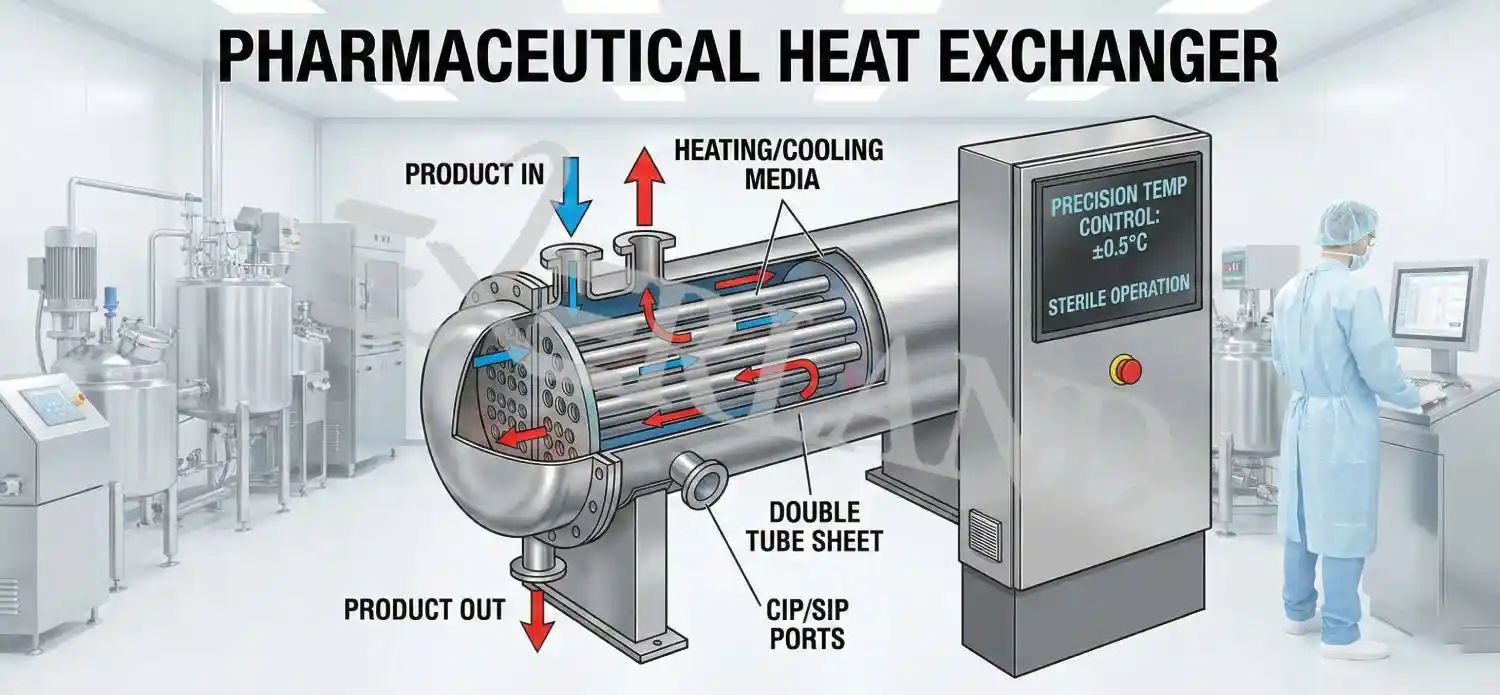

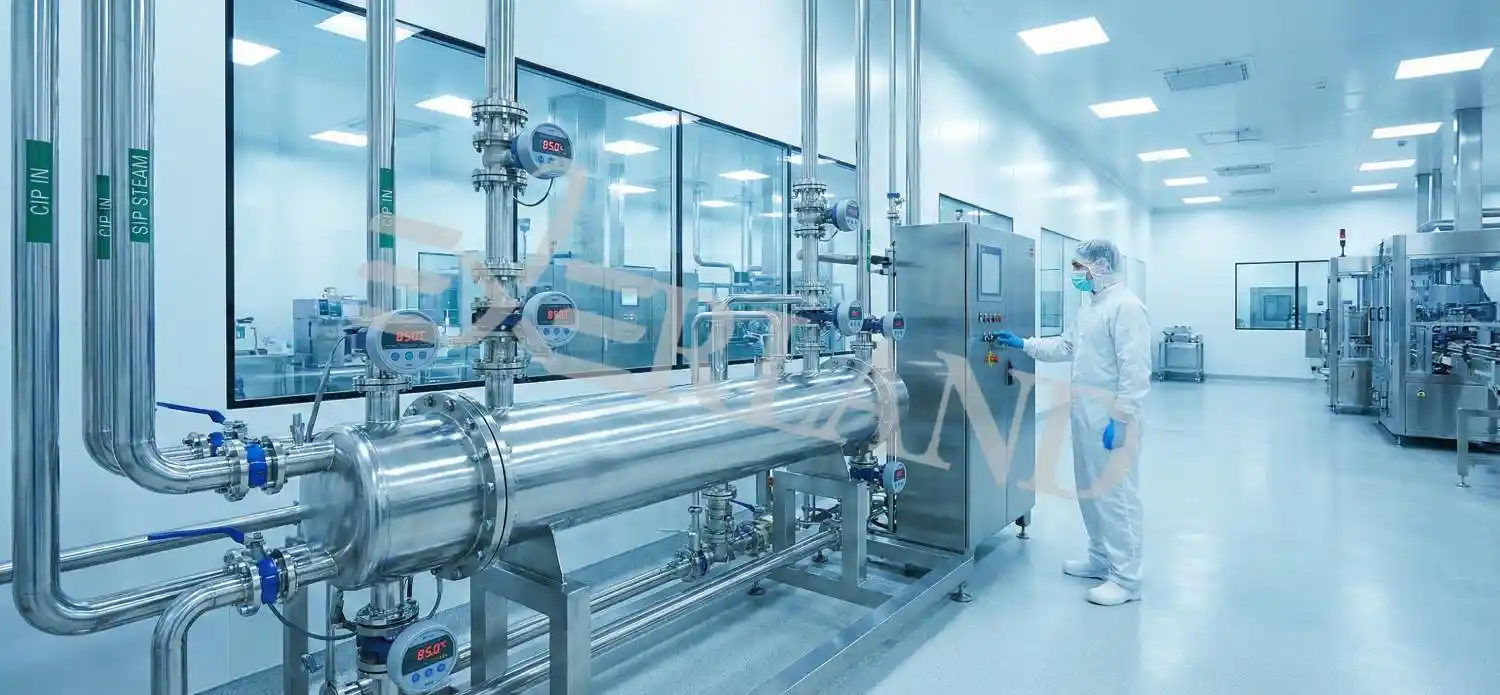

در مبدلهای حرارتی پوسته و لوله، وجود بافلها باعث هدایت کنترلشده جریان در پوسته، افزایش تلاطم و در نتیجه بهبود ضریب انتقال حرارت میشود؛ موضوعی که در گرمکردن یا خنککاری سیالات با دبی بالا اهمیت ویژهای دارد.
در مبدلهای حرارتی صفحه ای، صفحات موجدار یا دارای شیارهای مهندسیشده، با ایجاد تلاطم یکنواخت و کاهش لایه مرزی حرارتی، امکان دستیابی به ΔTlm مطلوب و پاسخ سریع به تغییرات دمایی را فراهم میکنند؛ ویژگیای که برای فرآیندهای استریل و حساس به دما حیاتی است.
در بسیاری از خطوط داروسازی، بهویژه در مراحل گرمکردن سریع، استریلیزاسیون یا نگهداشت دمایی، از( مبدل حرارتی بخار چیست؟ )بهعنوان منبع انرژی استفاده میشود. بخار با آزادسازی گرمای نهان خود در هنگام چگالش، انتقال حرارت یکنواخت و قدرتمندی ایجاد میکند که در ترکیب با مبدلهای پوستهولوله یا صفحهای، کنترل دقیق و پایدار دما را در فرآیندهای دارویی تضمین میکند.
بیشتر بخوانید: چرا فین تیوب در صنایع نفت و گاز همچنان انتخاب اول مهندسان است؟
پارامترهای طراحی مبدل حرارتی در داروسازی
طراحی مبدل حرارتی در صنایع دارویی یک موضوع صرفاً حرارتی نیست، بلکه ترکیبی از محاسبات انتقال حرارت، الزامات بهداشتی و محدودیتهای فرآیندی است. مهمترین پارامترهای طراحی عبارتاند از:
دمای عملیاتی: معمولاً در بازهٔ ۵ تا ۱۴۰°C بسته به نوع محصول، مرحله فرآیند (گرمکردن، خنککاری، استریلیزاسیون) و حساسیت دارو به دما
فشار کاری: حداکثر ۱۰ بار در خطوط تزریقی و استریل؛ در فرآیندهای گرمکننده یا سیستمهای سرویس حرارتی تا ۱۵–۲۰ بار
جنس تجهیزات: فولاد ضدزنگ AISI 316L بهعنوان انتخاب استاندارد داروسازی؛ استفاده از تیتانیوم در صورت وجود سیالات خورنده یا محیطهای خاص
نوع اتصال: اتصال جوش کامل (Welded) برای حداقل نقاط مرده و نشتی، یا اتصالات بهداشتی (Tri-Clamp) بهمنظور اجرای مؤثر CIP/SIP
سطح انتقال حرارت (A): تعیینشده بر اساس بار حرارتی فرآیند و اختلاف دمای میانگین لگاریتمی (ΔTlm)
تعداد پاسها: برای دستیابی به ΔT مطلوب، افزایش یکنواختی دما و کنترل بهتر پروفایل حرارتی سیال
تراکم جریان و میزان تلاطم: بهمنظور جلوگیری از رسوبگذاری، کاهش لایه مرزی و افزایش راندمان انتقال حرارت
قابلیت پاکسازی و استریلسازی: یک الزام قطعی در طراحی مبدلهای دارویی، نه یک گزینه
محدوده دبی: متناسب با ظرفیت خط تولید، نوسانات عملیاتی و توسعه آتی فرآیند
در کنار مبدلهای صفحهای و پوستهولوله، مبدل حرارتی اسپیرال نیز در برخی کاربردهای خاص داروسازی مدنظر قرار میگیرد؛ بهویژه زمانی که جریان یکنواخت، افت فشار کنترلشده و کاهش نقاط مرده اهمیت داشته باشد. با این حال، بهدلیل محدودیتهای تمیزکاری و انعطاف کمتر در CIP کامل، استفاده از مبدل اسپیرال معمولاً به شرایط مشخص فرآیندی و سیالات با ریسک رسوب پایین محدود میشود.
استانداردها و الزامات قانونی مبدل حرارتی در داروسازی
مبدل حرارتی در صنایع داروسازی صرفاً یک تجهیز مکانیکی نیست، بلکه بخشی از سیستم تضمین کیفیت و انطباق قانونی فرآیند محسوب میشود. به همین دلیل، طراحی، ساخت و بهرهبرداری از آن باید منطبق با استانداردها و الزامات بینالمللی زیر باشد:
FDA & cGMP
این الزامات بر طراحی بهداشتی مبدل حرارتی، حذف نقاط مرده، قابلیت شستشو و استریلپذیری کامل (CIP/SIP) و استفاده از مواد مجاز در تماس با محصول دارویی تأکید دارند. هر نوع مبدل حرارتی مورد استفاده باید امکان پاکسازی مؤثر بدون دمونتاژ را فراهم کند.
ASME BPE (Bioprocess Equipment)
استاندارد مرجع برای طراحی مبدلهای حرارتی دارویی از نظر کیفیت جوش، پرداخت سطح (Surface Finish)، انتخاب متریال، تحمل فشار و دما. این استاندارد بهطور ویژه در مبدلهای صفحهای، پوستهولوله و تجهیزات جوشی دارویی کاربرد دارد.
PED / CE
در مبدلهای حرارتی تحت فشار، رعایت دستورالعمل PED برای محاسبات مکانیکی، تست فشار، تست نشتی و ایمنی بهرهبرداری الزامی است. نشان CE تأییدکننده انطباق تجهیز با الزامات ایمنی اتحادیه اروپا است.
3-A Sanitary Standards
شرایط کاربرد مناسب مبدل حرارتی در داروسازی
| شرایط کاربرد | نوع مبدل |
|---|---|
| خطوط تزریقی، محلولهای کم ویسکوز، نیاز به ΔT دقیق و CIP/SIP | صفحهای جوشی |
| جریانهای بزرگ، فشار بالا، سیالات کمی آلوده، نیاز به تعمیرپذیری | پوسته و لوله |
| سیالات با رسوب کم، جریان یکنواخت، تمیزکاری محدود | اسپیرال |
| خطوط کوچک، نیاز به کنترل دمای دقیق، بار حرارتی محدود | الکتریکی |
تصمیم گیری مهندسی مبدل داروسازی
مبدل حرارتی در صنایع داروسازی نهتنها وسیلهای برای انتقال حرارت، بلکه عامل کنترل دقیق دما، پاکسازی و استریل محصول است و هر تصمیم مهندسی درباره آن تأثیر مستقیم بر کیفیت و ایمنی فرآیند دارد.
انتخاب نوع مبدل—چه صفحهای، پوسته و لوله، اسپیرال، الکتریکی یا حتی مبدل حرارتی خورشیدی در برخی خطوط خاص و پایلوتهای انرژی سبز—باید بر اساس نوع سیال، فشار کاری، دمای عملیاتی، ویسکوزیته و قابلیت اجرای CIP/SIP انجام شود.
استانداردهای بینالمللی مانند FDA، ASME BPE و 3-A Sanitary Standard مبنای طراحی، تولید و تایید عملکرد مبدل حرارتی در داروسازی هستند و تضمین میکنند تجهیز انتخابی هم از نظر بهداشتی و هم از نظر مکانیکی مناسب فرآیند باشد.
هر تصمیم اشتباه در جنس متریال، نوع مبدل یا اختلاف دمای ΔT میتواند باعث توقف خط تولید، افت کیفیت محصول و ایجاد ریسکهای عملیاتی و قانونی شود؛ بنابراین انتخاب مهندسی مبدل حرارتی باید با دقت و بر اساس تحلیل مهندسی جامع فرآیند انجام گردد.
با توجه به تنوع فرآیندهای صنعتی و شرایط بهرهبرداری، انتخاب مبدل حرارتی مناسب باید بر اساس نوع سیال، دمای کاری، فشار عملیاتی، الزامات بهداشتی و نیازهای انتقال حرارت انجام شود. بررسی مشخصات فنی و مقایسه انواع مبدلها، نقش مهمی در دستیابی به راندمان بالاتر و عملکرد پایدار سیستم دارد. برای آشنایی با انواع مبدلهای حرارتی و مشاهده مشخصات فنی میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/heat-exchanger
بار حرارتی و ΔTlm مبدل حرارتی در داروسازی
خط تولید محلول تزریقی: دبی سیال = ۵۰۰ لیتر/ساعت
دمای ورودی سیال: ۲۰°C
دمای خروجی سیال: ۶۰°C
بار حرارتی مورد نیاز: ≈ 23.2 کیلووات
اختلاف دمای متوسط لگاریتمی (ΔTlm): ≈ 39.2°C
بیشتر بخوانید: قرارگیری سیال سمی در مبدل پوسته و لوله
سطح انتقال حرارت مورد نیاز مبدل حرارتی در داروسازی
نوع مبدل: صفحهای جوشی، فولاد ضدزنگ 316L
سطح انتقال حرارت لازم برای این خط: ≈ 0.74 متر مربع
تعداد پاس: ۲ پاس
فاصله بین صفحات: ۲–۳ میلیمتر
مشخصات فنی نمونه مبدل داروسازی
| مقدار / مشخصات | پارامتر |
|---|---|
| صفحهای جوشی (Welded Plate) | نوع مبدل |
| فولاد ضدزنگ 316L | جنس صفحات |
| ۲ | تعداد پاس |
| 0.74 m² | سطح انتقال حرارت |
| 500 L/h | دبی سیال |
| 40°C | ΔT |
| ≈ 800 W/m²·K | ضریب انتقال حرارت کلی |
| مخالفجهت | جریان |
| دارد | قابلیت CIP/SIP |
| ≤10 bar | فشار کاری |
| 20–60°C | دمای عملیاتی |
علاوه بر مبدلهای صفحهای، در برخی کاربردهای دارویی و صنعتی که نیاز به تحمل فشار بالاتر، سیالات خورنده یا شرایط عملیاتی خاص وجود دارد، خرید مبدل حرارتی U-Tube نیز میتواند گزینهای مناسب باشد. طراحی U شکل لولهها باعث جبران انبساط حرارتی، کاهش تنشهای مکانیکی و افزایش طول عمر تجهیز در شرایط کاری سنگین میشود. انتخاب نهایی میان مبدل صفحهای و U-Tube باید بر اساس نوع فرآیند، الزامات بهداشتی، فشار کاری و هزینههای بهرهبرداری انجام شود.
مقایسه با سیستم های جایگزین مبدل حرارتی در داروسازی
| مبدل اسپیرال | مبدل پوسته و لوله | مبدل صفحهای | ویژگی |
|---|---|---|---|
| 75–85% | 70–85% | 90–95% | راندمان حرارتی |
| محدود | متوسط | عالی | قابلیت CIP/SIP |
| متوسط | زیاد | کم | فضای اشغال |
| محدود | بالا | کم (جوشی) | تعمیرپذیری |
| ≤12 bar | ≤20 bar | ≤10 bar | فشار کاری |
| محدود | مناسب | بسیار مناسب | مناسب صنایع دارویی |
با وجود اینکه مبدل حرارتی صفحهای به دلیل راندمان حرارتی بالا، قابلیت شستوشوی CIP/SIP و اشغال فضای کمتر، یکی از بهترین گزینهها برای بسیاری از فرآیندهای داروسازی محسوب میشود، اما در شرایطی که فشار و دمای کاری بالاتر، سیالات آلوده یا ذرات معلق زیاد وجود داشته باشد، مبدل حرارتی پوسته و لوله همچنان انتخابی قابلاعتماد است. این نوع مبدل به دلیل استحکام مکانیکی بالا و تحمل شرایط عملیاتی سخت، در برخی واحدهای فرآیندی و تأسیسات جانبی صنایع دارویی کاربرد گستردهای دارد. ازاینرو، انتخاب میان مبدل صفحهای و مبدل حرارتی پوسته و لوله باید بر اساس شرایط فرآیند، الزامات بهداشتی، فشار و دمای کاری، نوع سیال و هزینههای بهرهبرداری انجام شود.
نمودار راندمان دبی مبدل حرارتی در داروسازی
دبی 400 L/h → راندمان ≈ 88%
دبی 500 L/h → راندمان ≈ 92%
دبی 600 L/h → راندمان ≈ 94%
(افزایش دبی باعث افزایش راندمان تا رسیدن به ΔT مطلوب میشود و سپس ثابت میماند.)این رفتار بیانگر آن است که با افزایش دبی، نرخ انتقال حرارت افزایش یافته و راندمان سیستم بهبود پیدا میکند؛ اما پس از دستیابی به شرایط بهینه فرآیند، افزایش بیشتر دبی تأثیر محدودی بر راندمان خواهد داشت.
در کنار مبدلهای صفحهای مورد استفاده در صنایع دارویی، مبدل حرارتی فین تیوب (Fin Tube) نیز در بسیاری از کاربردهای تهویه مطبوع، هواسازها، اتاقهای تمیز (Clean Room) و سیستمهای کنترل دمای کارخانههای داروسازی مورد استفاده قرار میگیرد. وجود فینها باعث افزایش سطح مؤثر انتقال حرارت شده و امکان دستیابی به ظرفیت حرارتی بالاتر را در ابعاد فشردهتر فراهم میکند. به همین دلیل مبدلهای فین تیوب یکی از گزینههای پرکاربرد در بخشهای جانبی و تأسیسات صنایع دارویی محسوب میشوند.
پارامترهای عملی طراحی مبدل حرارتی در داروسازی
جریان مخالفجهت ترجیح داده میشود
ضخامت صفحات: 1 میلیمتر
فاصله بین صفحات: ۲–۳ میلیمتر
قابلیت CIP/SIP الزامی است
دمای عملیاتی: 20–60°C
فشار کاری: ≤10 bar
بیشتر بخوانید: چگونه عمر مبدل حرارتی پوسته و لوله را دو برابر کنیم؟
تصمیم گیری مهندسی مبدل حرارتی در داروسازی
تمام اعداد واقعی و عملیاتی ارائه شدند
سطح انتقال حرارت، بار حرارتی، ΔTlm، تعداد پاس و جنس مبدل مشخص است
جدول مشخصات فنی و مقایسه با سیستمهای جایگزین آماده و قابل استفاده در سایت است
نمودار راندمان–دبی برای مهندسین صنعتی ارائه شد
با چنین مستندسازی و تحلیل مهندسی، انتخاب مبدل حرارتی بریز بهصورت دقیق، قابل اطمینان و منطبق با استانداردهای داروسازی انجام میشود و ریسک توقف خط، کاهش کیفیت محصول یا عدم انطباق با الزامات بهداشتی به حداقل میرسد.
محدودیت های مبدل حرارتی در داروسازی
| محدودیتها | نوع مبدل |
|---|---|
| - قابلیت باز شدن برای تعمیر یا شستشوی مکانیکی ندارد - حساس به ذرات جامد و رسوب - تغییر ظرفیت پس از نصب محدود است | صفحهای جوشی |
| - فضای اشغال زیاد - راندمان حرارتی کمتر نسبت به صفحهای برای سیالات کم ویسکوزیته - نیاز به بافل و طراحی دقیق برای جریان یکنواخت | پوسته و لوله |
| - تمیزکاری محدود - فشار کاری متوسط - محدودیت در جریانهای بالای دبی | اسپیرال |
| - مناسب خطوط کوچک - محدودیت توان و بار حرارتی بالا - هزینه اولیه نسبتاً بالا | الکتریکی |
در کنار مبدلهای مورد استفاده در صنایع داروسازی، مبدل حرارتی هواخنک نیز با وجود مزایایی مانند عدم نیاز به آب خنک کننده و کاهش مصرف منابع، دارای محدودیتهایی است. این نوع مبدل به فضای نصب بیشتری نیاز دارد، عملکرد آن به دمای محیط وابسته است و در شرایط آبوهوایی گرم ممکن است راندمان خنککاری کاهش یابد. همچنین، برای فرایندهایی که به کنترل دقیق دما و انتقال حرارت بالا نیاز دارند، استفاده از مبدلهای هواخنک همیشه بهترین گزینه محسوب نمیشود و باید با توجه به شرایط فرایندی و الزامات صنعت داروسازی انتخاب شود.
ریسک های عملیاتی مبدل حرارتی در داروسازی
رسوب و گرفتگی: کاهش راندمان و افزایش ΔT واقعی
نشت و آلودگی: در صورت جوش ناقص یا اتصالات نامناسب
تغییر دما یا فشار ناخواسته: کاهش کیفیت محصول و ریسک توقف خط
نگهداری نادرست: باعث کاهش عمر تجهیز، افزایش هزینه تعمیر و جایگزینی
به همین دلیل، خرید مبدل حرارتی صفحهای با طراحی مهندسی، کیفیت ساخت بالا و قابلیت سرویس و نگهداری آسان، نقش مهمی در کاهش ریسکهای عملیاتی، حفظ الزامات بهداشتی و افزایش پایداری فرآیندهای داروسازی ایفا میکند. انتخاب صحیح تجهیز از ابتدا، علاوه بر کاهش هزینههای بهرهبرداری، موجب افزایش قابلیت اطمینان سیستم در بلندمدت خواهد شد.
مقایسه مهندسی با سیستم های جایگزین مبدل حرارتی در داروسازی
| مبدل الکتریکی | مبدل اسپیرال | مبدل پوسته و لوله | مبدل صفحهای | ویژگی |
|---|---|---|---|---|
| بالا برای خطوط کوچک | متوسط (75–85%) | متوسط (70–85%) | بالا (90–95%) | راندمان حرارتی |
| عالی | محدود | متوسط | عالی | قابلیت CIP/SIP |
| متوسط | محدود | بالا | کم (جوشی) | تعمیرپذیری |
| کم | متوسط | زیاد | کم | فضای اشغال |
| ≤8 bar | ≤12 bar | ≤20 bar | ≤10 bar | فشار کاری |
| مناسب برای خطوط کوچک | محدود | مناسب | بسیار مناسب | مناسب صنایع دارویی |
| بالا | متوسط | بالا | متوسط | هزینه اولیه |
بیشتر بخوانید: چرا شناخت مبدل حرارتی پوسته و لوله مهم است؟
هشدارهای مهندسی مبدل حرارتی در داروسازی
انتخاب مبدل اشتباه میتواند منجر به توقف خط و کاهش کیفیت محصول شود
استفاده از مبدل صفحهای جوشی برای سیالات با ذرات جامد ممنوع است
فشار و دمای کاری باید دقیقاً مطابق مشخصات طراحی باشد
هرگونه تغییر در دبی یا ΔT بدون بازنگری طراحی باعث کاهش راندمان و ریسک تولید میشود
نتیحه مبدل حرارتی در داروسازی
محدودیتها، ریسکها و شرایط کاربرد برای هر نوع مبدل مشخص شد
مقایسه مهندسی با سیستمهای جایگزین ارائه شد
هشدارهای عملیاتی برای مهندسین صنعتی آماده شد
این فاز تضمین میکند که انتخاب مبدل حرارتی در داروسازی با معیارهای مهندسی دقیق و عملی انجام شود.
این رویکرد تضمین میکند که انتخاب مبدل حرارتی در داروسازی با معیارهای مهندسی دقیق و عملی صورت گیرد. در عین حال، برای برخی فرآیندهای خاص که سیالات با ویسکوزیته بالاتر، احتمال رسوبگذاری یا محدودیت فضا وجود دارد، بررسی گزینههای دیگر مانند خرید مبدل حرارتی مارپیچ نیز میتواند راهکاری مناسب باشد. انتخاب نهایی باید با توجه به نوع سیال، ظرفیت انتقال حرارت، شرایط عملیاتی و الزامات بهداشتی هر پروژه انجام شود تا بالاترین راندمان و طول عمر تجهیز حاصل شود.
تصمیم ساز مهندسی مبدل داروسازی
مبدل حرارتی در صنایع داروسازی یک تجهیز کنترلی–بهداشتی است، نه صرفاً انتقالدهنده حرارت
انتخاب نوع مبدل باید بر اساس سیال، دبی واقعی، فشار، دما و الزامات CIP/SIP انجام شود
مبدل صفحهای جوشی برای اغلب خطوط دارویی انتخاب اول است
مبدل پوسته و لوله برای فشار بالا و تعمیرپذیری گزینه جایگزین مهندسی محسوب میشود
راندمان بالا بدون قابلیت شستشو و تطابق با استانداردها ارزش عملی ندارد
