مبدل حرارتی صفحه ای یکی از تجهیزات فشرده انتقال حرارت است که برای انتقال انرژی حرارتی بین دو یا چند سیال بدون تماس مستقیم آن‌ها استفاده می‌شود. این تجهیزات از مجموعه ای از صفحات فلزی تشکیل شده‌اند که در کنار یکدیگر کانال‌های مجزا برای عبور سیال گرم و سرد ایجاد می‌کنند. طراحی موج‌دار صفحات باعث افزایش آشفتگی جریان و سطح مؤثر انتقال حرارت می‌شود و به همین دلیل مبدل های صفحه ای در سیستم‌های گرمایش، سرمایش، HVAC و بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.
اگر هدف شما علاوه بر شناخت این تجهیز، بررسی مدل‌ها و مشخصات فنی برای یک پروژه صنعتی است، می‌توانید به صفحه تخصصی مبدل های حرارتی صفحه ای مراجعه کنید.

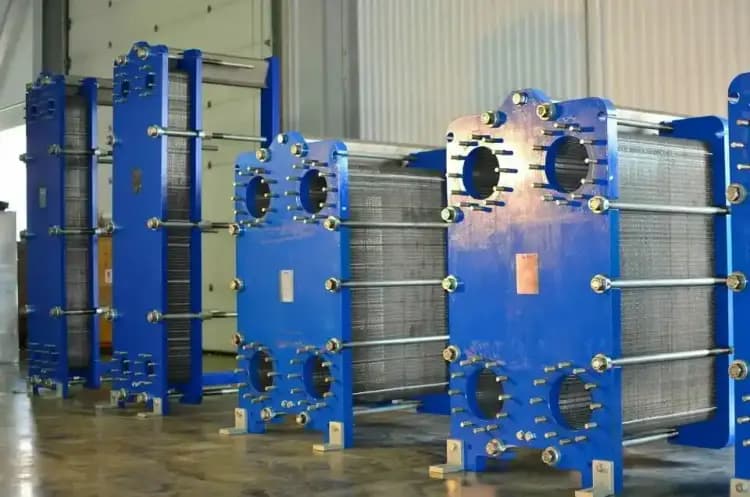

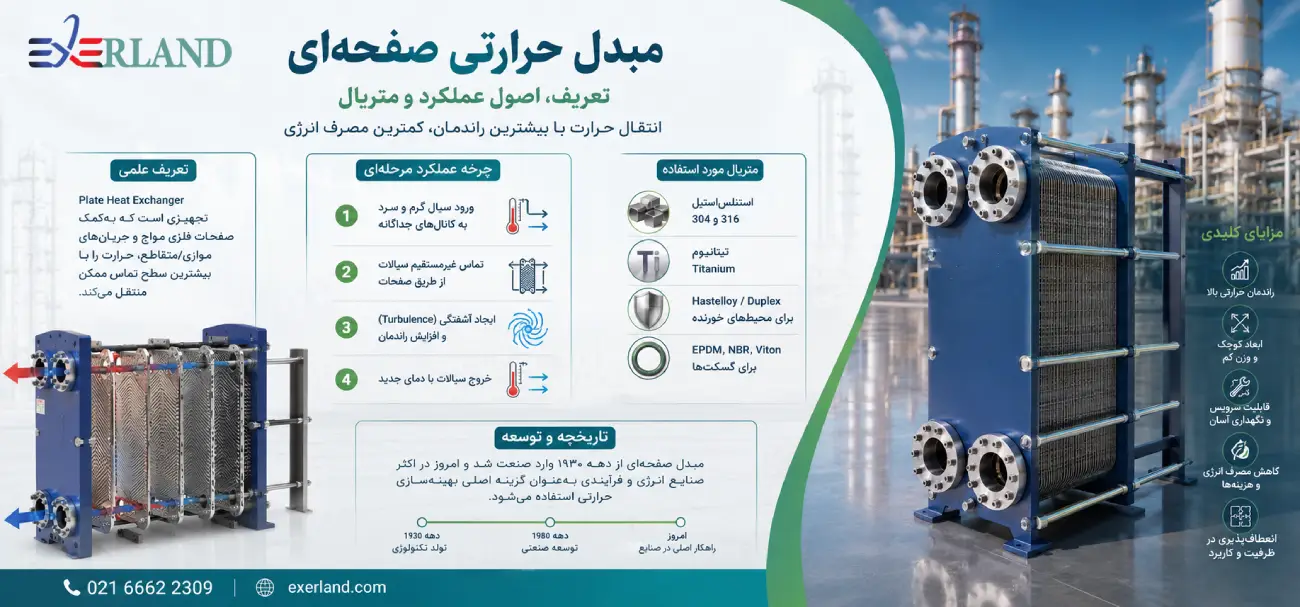

مبدل حرارتی صفحه ای چگونه کار می کند؟
در مبدل حرارتی صفحه ای، دو سیال با دماهای متفاوت از کانال‌های جداگانه عبور می‌کنند. صفحات فلزی بین این کانال‌ها قرار دارند و حرارت از سیال گرم، از طریق جداره صفحه، به سیال سرد منتقل می‌شود.
در بسیاری از طراحی‌ها، جریان دو سیال به‌صورت مخالف یا Counter Flow در نظر گرفته می‌شود. این آرایش می‌تواند اختلاف دمای مؤثر را در طول مبدل افزایش دهد و امکان دستیابی به انتقال حرارت مناسب را فراهم کند.
سطح موج‌دار صفحات علاوه بر افزایش سطح تماس، جریان را به شکل کنترل‌شده‌ای آشفته می‌کند. افزایش آشفتگی معمولاً ضریب انتقال حرارت را بالا می‌برد، اما هم زمان می‌تواند افت فشار را نیز افزایش دهد. بنابراین طراحی مبدل باید میان انتقال حرارت، افت فشار، دبی و شرایط واقعی فرآیند تعادل ایجاد کند.
برای آشنایی با اصول کلی انتقال حرارت و سایر ساختارهای مبدل، مطالعه مطالب تخصصی موجود در بخش مبدل های حرارتی نیز می‌تواند مفید باشد.
اجزای اصلی مبدل حرارتی صفحه ای
ساختار مبدل حرارتی صفحه ای به نوع آن بستگی دارد، اما در مدل‌های متداول، چند جزء اصلی وجود دارد.

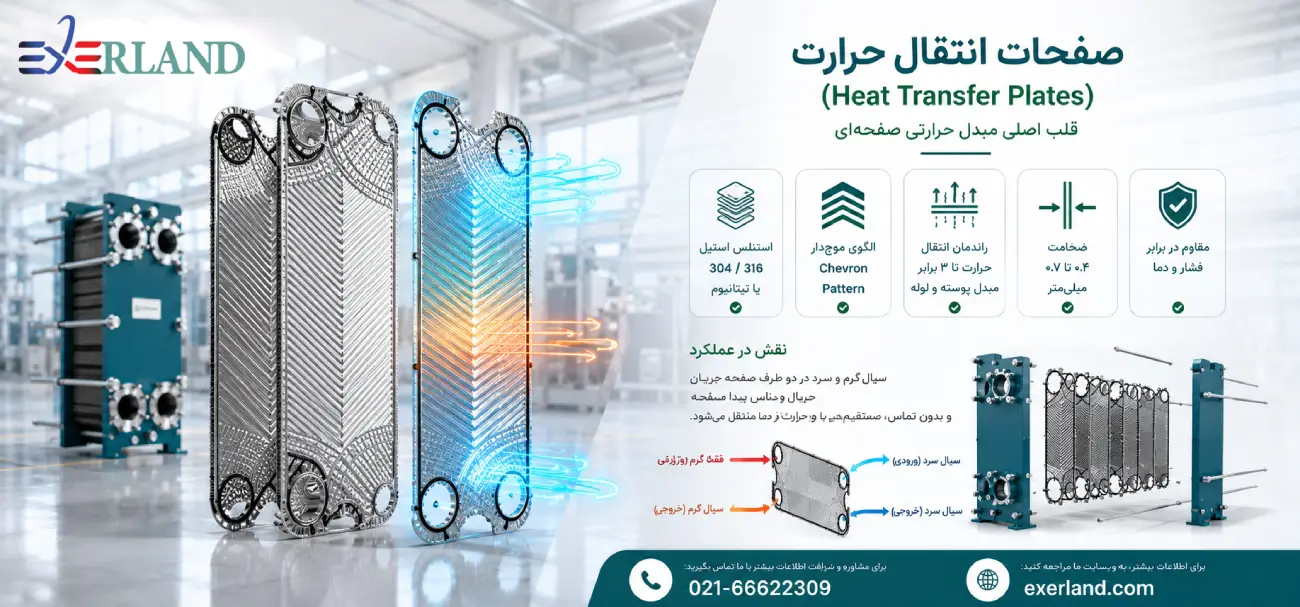

صفحات انتقال حرارت
صفحات مهم ترین بخش مبدل هستند و وظیفه اصلی انتقال حرارت را بر عهده دارند. سطح این صفحات معمولاً دارای الگوی موج‌دار یا Chevron است. این الگو باعث ایجاد جریان آشفته، افزایش سطح مؤثر انتقال حرارت و بهبود عملکرد حرارتی می‌شود.
انتخاب ضخامت و جنس صفحات باید متناسب با دما، فشار، نوع سیال، خوردگی و شرایط مکانیکی پروژه انجام شود.
گسکت
در مبدل های صفحه ای گسکت دار، گسکت ها در اطراف صفحات قرار می‌گیرند و مسیر سیالات را از یکدیگر جدا می‌کنند. جنس گسکت باید با دما، فشار و ترکیب شیمیایی سیال سازگار باشد.
فرسودگی، سخت‌شدن، ترک خوردگی یا تغییر شکل گسکت می‌تواند موجب نشتی داخلی یا خارجی شود. به همین دلیل بازرسی وضعیت گسکت بخشی مهم از برنامه نگهداری این تجهیزات است.
فریم
فریم صفحات را در موقعیت مناسب نگه می‌دارد و امکان فشرده‌سازی مجموعه صفحات را فراهم می‌کند. در مدل‌های قابل بازشدن، طراحی فریم به گونه‌ای است که صفحات بتوانند برای بازرسی، تمیزکاری یا تعویض گسکت باز شوند.
اتصالات ورودی و خروجی
اتصالات وظیفه ورود و خروج سیالات را بر عهده دارند. محل و آرایش اتصالات بر اساس طراحی داخلی مبدل و نوع جریان تعیین می‌شود.
پیچ‌های فشاری
در مدل های گسکت دار، پیچ‌های فشاری نیروی لازم برای متراکم کردن مجموعه صفحات و گسکت‌ها را تأمین می‌کنند. مقدار فشردگی باید مطابق مشخصات طراحی و دستورالعمل سازنده باشد.
انواع مبدل حرارتی صفحه ای
مبدل های حرارتی صفحه ای بر اساس روش اتصال صفحات، نوع سیال و شرایط کاری به چند گروه اصلی تقسیم می‌شوند.
مبدل حرارتی صفحه ای گسکت دار
در این مدل، صفحات با استفاده از گسکت و فریم در کنار یکدیگر قرار می‌گیرند. یکی از مهم‌ترین مزایای آن، امکان باز کردن مجموعه صفحات برای بازرسی و تمیزکاری است.
مبدل های گسکت دار برای کاربردهایی که سرویس‌پذیری، قابلیت تغییر ظرفیت و دسترسی به صفحات اهمیت دارد، گزینه‌ای متداول هستند.
برای بررسی ساختار و مشخصات این نوع تجهیز می‌توانید مبدل حرارتی صفحه ای گسکت دار را بررسی کنید.
مبدل حرارتی صفحه ای لحیمی
در مبدل های لحیمی، صفحات توسط ماده لحیم در نقاط مشخص به یکدیگر متصل می‌شوند. حذف فریم و گسکت باعث می‌شود این تجهیزات در بسیاری از کاربردها ابعاد فشرده‌تری داشته باشند.
این نوع مبدل در برخی سیستم‌های HVAC، تبرید، Heat Pump و مدارهای حرارتی مورد استفاده قرار می‌گیرد.
انتخاب مدل لحیمی باید با توجه به دما، فشار، نوع سیال، قابلیت تعمیر و شرایط فرآیند انجام شود.
مبدل حرارتی صفحه ای جوشی
در مدل های جوشی، اتصال صفحات با جوش انجام می‌شود. این ساختار برای برخی کاربردهای خاص که شرایط کاری، نوع سیال یا الزامات طراحی استفاده از گسکت را محدود می‌کند، قابل بررسی است.
طراحی این مدل باید بر اساس شرایط واقعی فشار، دما، خوردگی و الزامات ساخت انجام شود.
مبدل های نیمه جوشی و Free Flow
در برخی کاربردهای صنعتی، ساختارهای نیمه‌جوشی یا Free Flow نیز استفاده می‌شوند. انتخاب میان این مدل‌ها به نوع سیال، احتمال وجود ذرات، ویسکوزیته، فشار، دما و نیاز به سرویس بستگی دارد.
بنابراین نمی‌توان یک نوع مبدل را برای تمام پروژه‌ها به‌عنوان گزینه عمومی معرفی کرد.
مقایسه انواع مبدل حرارتی صفحه ای
| کاربرد متداول | سرویس‌پذیری | ساختار | نوع مبدل |
|---|---|---|---|
| HVAC، صنایع غذایی، فرآیندهای صنعتی | بالا | صفحات + گسکت + فریم | گسکت‌دار |
| HVAC، تبرید، Heat Pump | محدود | صفحات لحیم‌شده | لحیمی |
| کاربردهای خاص صنعتی | محدودتر | صفحات جوش‌شده | جوشی |
| سیالات و شرایط فرآیندی خاص | متوسط | ترکیب اتصال جوشی و گسکت | نیمه‌جوشی |
| سیالات دارای ذرات یا ویسکوز | وابسته به طراحی | کانال‌های عبوری بزرگ‌تر | Free Flow |
برای مقایسه دقیق‌تر دو ساختار رایج، مطالعه مقاله تفاوت مبدل حرارتی صفحه ای گسکت دار و لحیمی پیشنهاد می شود.
جنس صفحات مبدل حرارتی صفحه ای
متریال صفحات باید بر اساس شرایط شیمیایی و حرارتی سیال انتخاب شود. استفاده از یک جنس ثابت برای تمام پروژه‌ها می‌تواند باعث کاهش عمر تجهیز یا افزایش هزینه شود.
استنلس استیل 304 در برخی کاربردهای عمومی مورد استفاده قرار می‌گیرد، در حالی که 316 برای بسیاری از محیط‌های خورنده‌تر انتخاب مناسب‌تری است. در شرایط حاوی کلراید یا آب دریا، تیتانیوم می‌تواند گزینه‌ای مهم باشد؛ با این حال انتخاب نهایی باید با توجه به غلظت مواد، دما، سرعت جریان و شرایط واقعی سیال انجام شود.
برای بررسی دقیق‌تر این موضوع، مقاله راهنمای انتخاب جنس مبدل حرارتی را مطالعه کنید.
انتقال حرارت در مبدل صفحه ای چگونه محاسبه می شود؟
در طراحی اولیه مبدل حرارتی، ظرفیت انتقال حرارت را می‌توان به‌صورت کلی با رابطه زیر بیان کرد:
Q = U × A × ΔTlm
که در آن:
Q ظرفیت انتقال حرارت است.
U ضریب کلی انتقال حرارت است.
A سطح مؤثر انتقال حرارت است.
ΔTlm اختلاف دمای میانگین لگاریتمی است.
در طراحی واقعی، فقط ظرفیت حرارتی کافی نیست. دبی سیالات، افت فشار، خواص فیزیکی سیالات، Fouling، تعداد صفحات، هندسه صفحات، ضریب انتقال حرارت و محدودیت‌های عملیاتی نیز باید بررسی شوند.
برای بررسی روش محاسبه ظرفیت و پارامترهای اصلی طراحی، به مقاله محاسبه ظرفیت حرارتی مبدل حرارتی مراجعه کنید.
افت فشار چه نقشی در انتخاب مبدل صفحه ای دارد؟
افزایش سرعت جریان و آشفتگی معمولاً می‌تواند انتقال حرارت را بهبود دهد، اما در مقابل افت فشار را افزایش می‌دهد. بنابراین طراحی مناسب باید در محدوده افت فشار مجاز سیستم انجام شود.
اگر افت فشار بیش از حد باشد، ممکن است توان مورد نیاز پمپ افزایش پیدا کند و هزینه بهره‌برداری سیستم بالا برود. از طرف دیگر، طراحی بیش از حد محافظه‌کارانه می‌تواند سطح انتقال حرارت و ابعاد تجهیز را افزایش دهد.
به همین دلیل ظرفیت حرارتی و افت فشار باید هم‌زمان بررسی شوند. اختلاف دمای محرک مؤثر برای محاسبه انتقال حرارت در مبدل است و در کنار U و A برای تعیین ظرفیت حرارتی مورد استفاده قرار می‌گیرد.برای انتخاب دقیق‌تر سطح انتقال حرارت و بررسی هم‌زمان ظرفیت، افت فشار و سایر پارامترهای طراحی، می توان از روش های مهندسی بهینه سازی مبدل حرارتی صفحه ای استفاده کرد.
چگونه مبدل حرارتی صفحه ای مناسب انتخاب کنیم؟
انتخاب مبدل حرارتی صفحه ای یک تصمیم صرفاً ابعادی نیست. برای انتخاب صحیح حداقل باید پارامترهای زیر مشخص باشند:
ظرفیت حرارتی مورد نیاز
دبی هر دو سیال
دمای ورودی و خروجی
فشار کاری
نوع و خواص سیال
ویسکوزیته
احتمال رسوب
شرایط خوردگی
افت فشار مجاز
جنس صفحات
جنس گسکت
نوع اتصال
محدودیت فضای نصب
شرایط سرویس و تعمیرات
در پروژه‌های صنعتی، مشخصات فرآیندی باید قبل از انتخاب مدل نهایی بررسی شوند.
برای بررسی پارامترهای انتخاب، چک لیست انتخاب مبدل حرارتی صفحه ای را نیز ببینید.
کاربردهای مبدل حرارتی صفحه ای
مبدل های صفحه ای به دلیل ابعاد فشرده، سطح انتقال حرارت بالا و امکان طراحی متناسب با شرایط فرآیند، در حوزه‌های مختلف مورد استفاده قرار می‌گیرند.
سیستم های HVAC
در مدارهای گرمایش و سرمایش ساختمان‌ها، موتورخانه‌ها، چیلرها و سیستم‌های انتقال حرارت می‌توان از مبدل صفحه ای برای جداسازی مدارها یا انتقال حرارت استفاده کرد.
صنایع غذایی
در فرآیندهای گرمایش و سرمایش سیالات غذایی، کنترل دما و قابلیت شست و شو اهمیت بالایی دارد. به همین دلیل انتخاب نوع مبدل، متریال و طراحی کانال‌ها باید متناسب با فرآیند انجام شود.
صنایع شیمیایی
نوع سیال، خورندگی و احتمال رسوب در صنایع شیمیایی اهمیت ویژه‌ای دارد. انتخاب جنس صفحات و گسکت باید بر اساس ترکیب واقعی سیال انجام شود.
صنایع دارویی
در فرآیندهای دارویی، کنترل شرایط بهداشتی، کیفیت سطوح و قابلیت تمیزکاری از پارامترهای مهم طراحی هستند.
موتورخانه و سیستم‌های انتقال حرارت
مبدل صفحه ای می‌تواند برای انتقال حرارت بین مدار اولیه و ثانویه، جداسازی هیدرولیکی مدارها و کاربردهای گرمایشی مورد استفاده قرار گیرد.
مبدل صفحه ای در مقایسه با مبدل پوسته و لوله
مبدل صفحه‌ای و مبدل پوسته و لوله هر دو برای انتقال حرارت استفاده می‌شوند، اما ساختار و شرایط کاربرد آن‌ها متفاوت است.
مبدل‌های صفحه‌ای معمولاً به دلیل سطح انتقال حرارت بالا در حجم فشرده، برای بسیاری از کاربردهای آب به آب و سیستم‌های HVAC گزینه مناسبی هستند. در مقابل، مبدل‌های پوسته و لوله در بسیاری از کاربردهای فشار و دمای بالاتر و فرآیندهای خاص مورد استفاده قرار می‌گیرند.
انتخاب نهایی باید بر اساس شرایط واقعی فرآیند انجام شود.
برای بررسی جزئیات این تفاوت، مقاله مقایسه مبدل حرارتی صفحه ای و پوسته و لوله را ببینید.
مشکلات رایج مبدل حرارتی صفحه ای
کاهش عملکرد مبدل صفحه ای معمولاً می‌تواند با یکی از عوامل زیر مرتبط باشد:
رسوب روی صفحات
افزایش افت فشار
گرفتگی کانال‌ها
خرابی یا فرسودگی گسکت
خوردگی صفحات
تغییر شرایط دبی
تغییر دمای ورودی و خروجی
طراحی نامتناسب با شرایط واقعی فرآیند
تشخیص علت باید بر اساس مقایسه شرایط فعلی با داده‌های طراحی و سوابق عملکرد انجام شود.
برای بررسی علائم کاهش عملکرد، مقاله علائم افت عملکرد مبدل حرارتی صفحه ای را مطالعه کنید.
رسوب در مبدل حرارتی صفحه ای
Fouling یا رسوب یکی از عوامل مهم کاهش انتقال حرارت و افزایش افت فشار است. نوع رسوب می‌تواند شامل رسوبات سخت معدنی، رسوبات نرم، مواد آلی، ذرات معلق یا ترکیبی از چند عامل باشد.
انتخاب روش تمیزکاری باید متناسب با نوع رسوب، جنس صفحات، جنس گسکت و شرایط فرآیند انجام شود.
برای شناخت تفاوت رسوب سخت و نرم، مقاله رسوب سخت و نرم در مبدل حرارتی صفحه ای را ببینید.
خوردگی صفحات مبدل حرارتی
خوردگی می‌تواند در اثر ترکیب شیمیایی سیال، کلرایدها، pH، دما، سرعت جریان و شرایط الکتروشیمیایی ایجاد شود.
انتخاب متریال مناسب مهم‌ترین بخش پیشگیری است، اما کنترل کیفیت سیال و شرایط بهره‌برداری نیز اهمیت دارد.
برای بررسی عوامل خوردگی، مقاله خوردگی مبدل حرارتی صفحه ای را مطالعه کنید.
بازرسی و نگهداری مبدل حرارتی صفحه ای
نگهداری مناسب فقط به تمیزکاری محدود نمی‌شود. پایش دمای ورودی و خروجی، فشار، دبی، افت فشار، نشتی، وضعیت گسکت و روند تغییر ظرفیت حرارتی باید بخشی از برنامه نگهداری باشد.
در مبدل‌های گسکت‌دار، بررسی وضعیت فشردگی فریم، عمر گسکت و نشانه‌های نشتی اهمیت ویژه‌ای دارد.
برای بررسی دقیق‌تر، بازرسی گسکت مبدل حرارتی صفحه ای را مطالعه کنید.
نمونه محاسباتی انتخاب مبدل حرارتی صفحه ای
فرض کنید یک فرآیند نیازمند انتقال 150 kW حرارت است و سیال گرم از دمای 90 درجه سانتی‌گراد به 45 درجه کاهش پیدا می‌کند. در چنین شرایطی، نمی‌توان تنها بر اساس ظرفیت 150 kW یک مبدل مشخص انتخاب کرد.
دبی سیال، دمای سیال سرد، فشار کاری، افت فشار مجاز، جنس صفحات، نوع گسکت، Fouling و هندسه صفحات نیز باید مشخص شوند.
بنابراین ظرفیت حرارتی فقط نقطه شروع طراحی است و انتخاب نهایی نیازمند بررسی هم‌زمان پارامترهای حرارتی و هیدرولیکی است.
چه زمانی مبدل حرارتی صفحه ای انتخاب مناسبی نیست؟
اگر سیال دارای ذرات جامد زیاد، ویسکوزیته بسیار بالا، شرایط بسیار خورنده یا فشار و دمایی خارج از محدوده طراحی تجهیز باشد، ممکن است نوع دیگری از مبدل حرارتی گزینه مناسب‌تری باشد.
همچنین اگر فرآیند به سطح بسیار بالایی از سرویس‌پذیری یا شرایط خاص مکانیکی نیاز داشته باشد، مقایسه مبدل صفحه ای با سایر ساختارها باید پیش از تصمیم نهایی انجام شود.
مبدل حرارتی صفحه ای تجهیزی فشرده و انعطاف‌پذیر برای انتقال حرارت بین سیالات است که عملکرد آن به عواملی مانند هندسه صفحات، دبی، اختلاف دما، خواص سیال، متریال، افت فشار و شرایط رسوب وابسته است.
شناخت انواع مبدل، اجزای اصلی و اصول طراحی برای انتخاب صحیح ضروری است؛ اما برای انتخاب نهایی یک مدل، اطلاعات واقعی فرآیند باید در اختیار طراح قرار گیرد.
اگر در مرحله بررسی مدل و مشخصات فنی هستید، می‌توانید مشخصات و مدل های مبدل حرارتی صفحه ای را بررسی کنید و سپس بر اساس دما، فشار، دبی، سیال و ظرفیت مورد نیاز، گزینه مناسب را انتخاب کنید.
مقایسه مبدل صفحه ای با جایگزین ها
| فضا | نگهداری | هزینه | راندمان | تجهیز |
|---|---|---|---|---|
| بسیار کم | آسان | متوسط | بسیار بالا | صفحه ای |
| زیاد | سخت | بالا | متوسط | پوسته و لوله |
| متوسط | متوسط | متوسط | متوسط | اسپیرال |
انتخاب مبدل حرارتی صفحه ای بر اساس شرایط فرآیندی
انتخاب مبدل حرارتی صفحه ای به شرایط واقعی فرآیند وابسته است و نمی‌توان یک مدل را برای تمام پروژه‌ها مناسب دانست. فشار و دمای کاری، نوع سیال، میزان خورندگی، احتمال رسوب، نیاز به شست‌وشو، فضای نصب، قابلیت سرویس و الزامات فرآیندی از عوامل اصلی این تصمیم هستند.
مبدل گسکت‌دار معمولاً زمانی مطرح است که قابلیت باز شدن، شست‌وشو و دسترسی به صفحات اهمیت داشته باشد. مبدل بریز در کاربردهایی که ساختار فشرده و اتصال دائمی صفحات اهمیت دارد کاربرد گسترده ای دارد. برای شرایط خاص فشار، دما یا سیال، مدل‌های جوشی یا نیمه‌جوشی نیز می‌توانند مورد بررسی قرار گیرند.
بنابراین انتخاب نهایی باید پس از بررسی هم‌زمان شرایط حرارتی و هیدرولیکی پروژه انجام شود. برای مشاهده مدل‌ها و ساختارهای مختلف، می‌توانید مشخصات مبدل های حرارتی صفحه ای را در صفحه تخصصی اکسرلند بررسی کنید.
