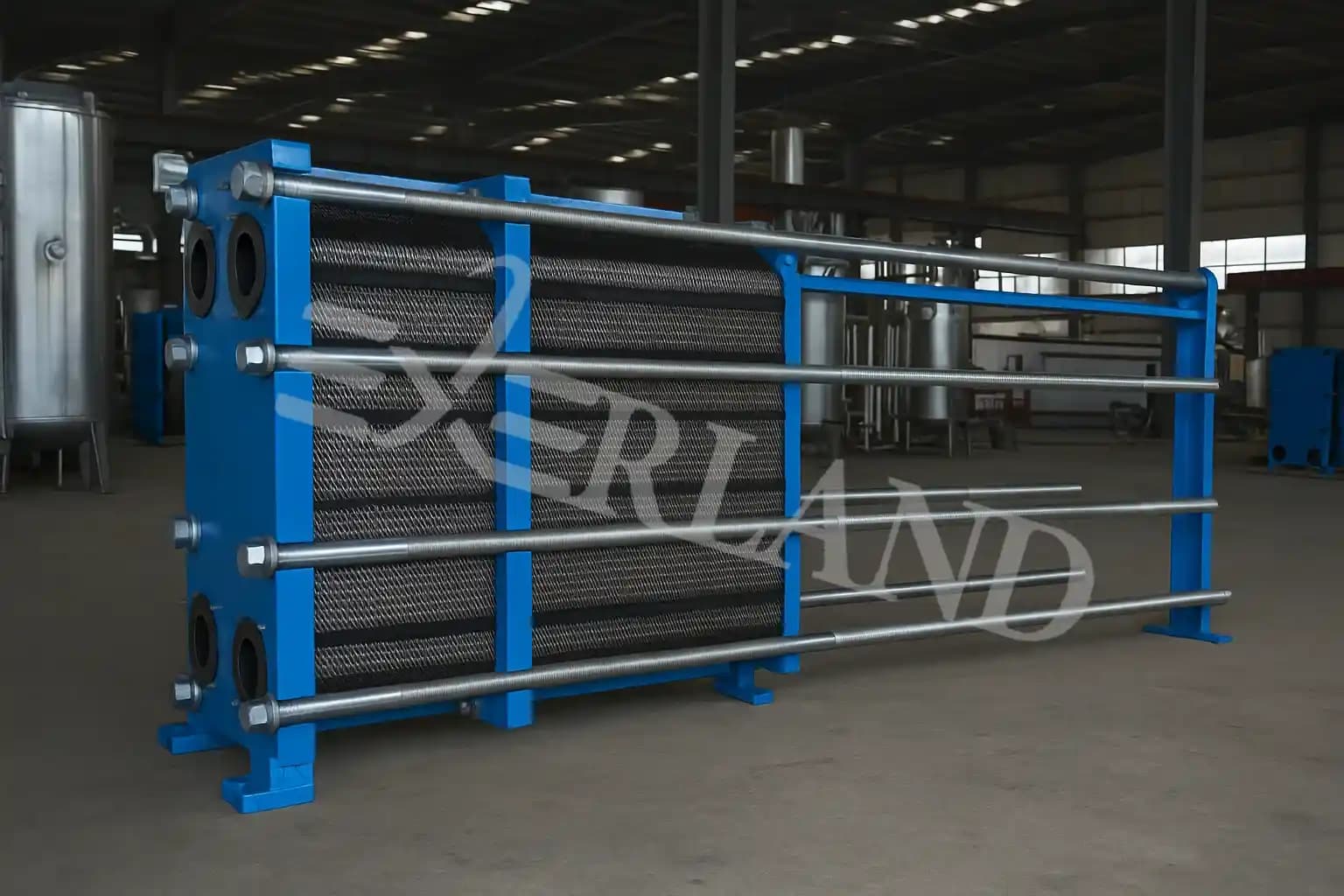

مرجع طراحی و فروش مبدل حرارتی صفحه ای گسکت دار

طراحی و فروش مبدل حرارتی صفحه ای گسکت‌دار | راهنمای کامل انتخاب، محاسبه و کاربرد

وقتی صحبت از انتقال حرارت در صنعت می‌شود، انتخاب تجهیز مناسب فقط یک تصمیم ساده خرید نیست؛ یک تصمیم مهندسی است که روی راندمان، هزینه انرژی و حتی عمر تجهیزات تاثیر مستقیم دارد. بسیاری از پروژه‌ها به‌خاطر انتخاب اشتباه مبدل حرارتی، با مشکلاتی مثل افت راندمان، نشتی یا هزینه نگهداری بالا روبه‌رو می‌شوند.

در این میان، مبدل حرارتی صفحه ای گسکت دار (Plate Heat Exchanger) به‌عنوان یکی از پرکاربردترین و کارآمدترین گزینه‌ها شناخته می‌شود. اما سوال اصلی اینجاست: چطور این تجهیز را درست انتخاب و طراحی کنیم تا هم از نظر فنی جواب بدهد و هم از نظر اقتصادی به‌صرفه باشد؟

در این مقاله، قدم‌به‌قدم به این سوال پاسخ داده‌ایم.

مبدل حرارتی صفحه ای گسکت دار چیست؟

مبدل حرارتی صفحه ای گسکت دار نوعی از مبدل هاست که از تعدادی صفحات فلزی نازک (معمولاً استنلس استیل) تشکیل شده که به‌وسیله گسکت‌ها آب‌بندی شده‌اند. این صفحات به‌صورت متناوب مسیر عبور دو سیال گرم و سرد را از هم جدا می‌کنند.

مزیت اصلی این طراحی، ایجاد سطح تماس بسیار بالا در حجم کم است. همین ویژگی باعث می‌شود انتقال حرارت با راندمان بالا انجام شود.

در واقع اگر بخواهیم ساده بگوییم:
هرچه سطح تماس بیشتر و جریان آشفته‌تر باشد، انتقال حرارت بهتر انجام می‌شود—و این دقیقاً همان چیزی است که در مبدل‌های صفحه‌ای اتفاق می‌افتد.

برای بررسی مشخصات فنی و خرید مبدل حرارتی لوله ای متناسب با نیاز پروژه، کلیک کنید.

نحوه عملکرد مبدل حرارتی صفحه ای

در این مبدل‌ها، سیال گرم و سرد به‌صورت یکی در میان از بین صفحات عبور می‌کنند. طراحی شیارهای روی صفحات باعث ایجاد جریان توربولنت (آشفته) می‌شود که ضریب انتقال حرارت را افزایش می‌دهد.

این یعنی:
بدون نیاز به افزایش بیش از حد سطح یا مصرف انرژی، می‌توان انتقال حرارت بسیار موثری داشت.

نکته مهم این است که:
سیالات هیچ‌گاه با هم مخلوط نمی‌شوند و فقط از طریق دیواره فلزی تبادل حرارت انجام می‌دهند.

بیشتر بخوانید: همه چیز درباره مبدل حرارتی بخار صنعتی: کاربرد، انواع و نکات انتخاب تخصصی

مزایا و معایب مبدل صفحه‌ای نسبت به پوسته و لوله

انتخاب بین مبدل صفحه‌ای و مبدل پوسته و لوله، یکی از تصمیم‌های رایج در پروژه‌های صنعتی است.

مزایا:

• راندمان انتقال حرارت بسیار بالا
• اشغال فضای کمتر
• قابلیت افزایش یا کاهش ظرفیت با اضافه/کم کردن صفحات
• نگهداری و تمیزکاری آسان
• مصرف انرژی کمتر در بسیاری از کاربردها

معایب:

• محدودیت در فشار و دمای بسیار بالا
• حساسیت بیشتر به کیفیت سیال (رسوب‌گذاری)
• نیاز به انتخاب دقیق گسکت

کاربردهای مبدل حرارتی صفحه ای در صنایع مختلف

این نوع مبدل تقریباً در تمام صنایع حضور دارد:

صنعت نفت و گاز

برای خنک‌کاری سیالات فرآیندی و بازیابی حرارت

صنایع غذایی

در پاستوریزاسیون شیر و نوشیدنی‌ها (به دلیل قابلیت شستشوی آسان)

صنایع دارویی

به دلیل نیاز به شرایط بهداشتی بالا

سیستم‌های HVAC

برای انتقال حرارت در چیلرها و بویلرها

صنایع شیمیایی

در فرآیندهای حساس به دما

جهت انتخاب و دریافت قیمت روف تاپ پکیج 40 تن با راندمان بالا و مصرف انرژی بهینه، کلیک کنید.

پارامترهای کلیدی در طراحی مبدل حرارتی

طراحی مبدل حرارتی بدون در نظر گرفتن پارامترهای زیر عملاً غیرممکن است:

 دبی سیال (Flow Rate)

مقدار جرمی یا حجمی سیال که وارد مبدل می‌شود

دمای ورودی و خروجی

اختلاف دما تعیین‌کننده میزان انتقال حرارت است

ظرفیت گرمایی ویژه (Cp)

مشخص می‌کند هر سیال چقدر انرژی می‌تواند جذب یا دفع کند

ویسکوزیته

روی نوع جریان (آرام یا آشفته) تاثیر مستقیم دارد

 فشار کاری

برای انتخاب نوع صفحات و گسکت بسیار مهم است

فرمول‌های مهم در طراحی مبدل حرارتی

در این بخش، مهم‌ترین روابط مهندسی که در طراحی استفاده می‌شوند آورده شده است.

 نرخ انتقال حرارت

Q = m × Cp × ΔT

این فرمول پایه‌ای‌ترین رابطه در طراحی است و نشان می‌دهد چه مقدار انرژی بین دو سیال منتقل می‌شود.

 ضریب کلی انتقال حرارت

Q = U × A × ΔT

در اینجا U نشان‌دهنده کیفیت انتقال حرارت کل سیستم است.

 سطح انتقال حرارت

A = Q / (U × ΔT)

این فرمول کمک می‌کند تا مساحت مورد نیاز صفحات را محاسبه کنیم.

 اختلاف دمای لگاریتمی (LMTD)

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این رابطه برای شرایطی استفاده می‌شود که اختلاف دما در طول مبدل ثابت نیست.برای افزایش ظرفیت تبادل انرژی در سیستم‌های حرارتی و برودتی، استفاده از مبدل حرارتی فین پلیت یکی از راهکارهای رایج در طراحی تجهیزات صنعتی محسوب می‌شود.

جدول مقایسه مبدل صفحه‌ای و پوسته و لوله

در سیستم‌های تبرید و تهویه مطبوع، اواپراتور چیلر یکی از مهم‌ترین اجزای فرآیند سرمایش محسوب می‌شود. این تجهیز با جذب حرارت از آب یا سیال در گردش، نقش کلیدی در تولید آب سرد و تأمین سرمایش مورد نیاز ساختمان‌ها، صنایع و فرآیندهای مختلف ایفا می‌کند. طراحی مناسب اواپراتور می‌تواند تأثیر مستقیمی بر راندمان چیلر، مصرف انرژی و عملکرد پایدار سیستم داشته باشد. برای مشاهده مشخصات فنی، انواع مدل‌ها و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/chiller-evaporator

نکات کلیدی برای انتخاب مبدل حرارتی مناسب

اگر بخواهیم تجربه پروژه‌های واقعی را خلاصه کنیم، این نکات حیاتی هستند:

• همیشه دبی واقعی (نه تخمینی) را در نظر بگیرید
• کیفیت سیال را بررسی کنید (رسوب، خوردگی)
• به اختلاف دمای واقعی سیستم توجه کنید
• نوع کاربرد (بهداشتی یا صنعتی) را مشخص کنید
• امکان توسعه در آینده را در نظر بگیرید
• از انتخاب صرفاً بر اساس قیمت خودداری کنید

قیمت مبدل حرارتی صفحه ای فقط به «اندازه» آن بستگی ندارد. در واقع چندین عامل تعیین‌کننده مانند متریال صفحات، نوع گسکت، تعداد صفحات، برند و کیفیت ساخت و همچنین شرایط کاری، بر قیمت مبدل حرارتی صفحه ای تأثیر می‌گذارند.

طراحی مهندسی مبدل حرارتی صفحه ای گسکت دار (راهنمای گام به گام)

طراحی مبدل حرارتی صفحه‌ای صرفاً انتخاب یک تجهیز از کاتالوگ نیست. یک فرآیند محاسباتی و تحلیلی است که اگر درست انجام نشود، نتیجه‌اش یا اضافه‌هزینه است یا عملکرد ضعیف سیستم.

در ادامه، مسیر طراحی را به‌صورت واقعی و مهندسی مرور می‌کنیم:

 تعیین بار حرارتی (Heat Duty)

اولین قدم، مشخص کردن میزان حرارتی است که باید منتقل شود. این مقدار، پایه تمام محاسبات بعدی است.

 نرخ انتقال حرارت
Q = m × Cp × ΔT

 نکته مهندسی:
در پروژه‌های واقعی، معمولاً ΔT را از شرایط عملیاتی می‌گیرند نه از شرایط ایده‌آل طراحی.

محاسبه اختلاف دمای مؤثر (LMTD)

در مبدل‌های واقعی، اختلاف دما در طول مسیر تغییر می‌کند. بنابراین از میانگین لگاریتمی استفاده می‌کنیم:

 اختلاف دمای لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

نکته مهم:
اگر ΔT1 و ΔT2 خیلی به هم نزدیک باشند، این فرمول حساس می‌شود و باید با دقت عددی محاسبه شود.

 تعیین ضریب کلی انتقال حرارت (U)

ضریب U به عوامل متعددی وابسته است:

• جنس صفحات
• نوع سیال
• سرعت جریان
• میزان رسوب (Fouling)

در مبدل‌های صفحه‌ای، U معمولاً بالاتر از مبدل های پوسته و لوله تک پاس است، که یکی از دلایل اصلی محبوبیت آن‌هاست

.

محاسبه سطح انتقال حرارت

 سطح انتقال حرارت

A = Q / (U × ΔTlm)

این سطح تعیین می‌کند چند صفحه در مبدل نیاز دارید.

تحلیل پارامترهای کلیدی در عملکرد مبدل

افت فشار (Pressure Drop)

یکی از مهم‌ترین محدودیت‌های طراحی، افت فشار است. افزایش بیش از حد آن می‌تواند باعث افزایش مصرف پمپ و کاهش راندمان کل سیستم شود.

افت فشار

ΔP = f × (L/D) × (ρ × V² / 2)

 نکته کاربردی:
در مبدل‌های صفحه‌ای، به دلیل جریان آشفته، افت فشار نسبتاً بالاتر است ولی در عوض انتقال حرارت بهتر می‌شود.

 فاکتور رسوب (Fouling Factor)

در عمل، هیچ سیالی کاملاً تمیز نیست. رسوب باعث کاهش راندمان انتقال حرارت می‌شود.

 تجربه واقعی:
بیشتر مشکلات مبدل‌ها در صنعت، به‌خاطر در نظر نگرفتن همین فاکتور است.

 راندمان مبدل حرارتی

راندمان مبدل

η = Q واقعی / Q تئوری

این پارامتر نشان می‌دهد مبدل چقدر به شرایط ایده‌آل نزدیک است.

 عدد رینولدز (تشخیص نوع جریان)

عدد رینولدز

Re = (ρ × V × D) / μ

• Re < 2300 → جریان آرام
• Re > 4000 → جریان آشفته

 در مبدل صفحه‌ای، هدف معمولاً رسیدن به جریان آشفته است.در کاربردهایی که حجم بالای انتقال حرارت مورد نیاز است، مبدل حرارتی دو لوله ای می‌تواند به عنوان یکی از تجهیزات مؤثر در افزایش ظرفیت تبادل انرژی مورد استفاده قرار گیرد.

جدول‌های تخصصی طراحی مبدل حرارتی

محدوده کاری مبدل صفحه‌ای

مقایسه متریال صفحات

بیشتر بخوانید:انتخاب مبدل حرارتی پوسته و لوله بر اساس ظرفیت و شرایط عملیاتی

انتخاب نوع گسکت

مثال واقعی طراحی (Case Study)

فرض کنید یک پروژه داریم:

• دبی: 10 kg/s
• Cp: 4.18 kJ/kg°C
• ΔT: 20°C

محاسبه Q:

 نرخ انتقال حرارت

Q = 10 × 4.18 × 20 = 836 kW

حالا فرض کنیم:

• U = 2500 W/m²K
• ΔTlm = 15°C

محاسبه سطح:

 سطح انتقال حرارت

A = 836000 / (2500 × 15) ≈ 22.3 m²

 نتیجه:
برای این پروژه حدود 22 متر مربع سطح انتقال نیاز داریم، که مستقیماً تعداد صفحات را مشخص می کند.در فرآیندهایی که سیالات دارای ذرات معلق یا احتمال رسوب‌گذاری هستند، مبدل حرارتی اسپیرال می‌تواند عملکرد مطلوبی در حفظ راندمان و کاهش گرفتگی مسیرهای جریان داشته باشد.

اشتباهات رایج در طراحی و خرید مبدل حرارتی

این بخش دقیقاً همان جایی است که خیلی از پروژه‌ها شکست می‌خورند:

• انتخاب مبدل فقط بر اساس قیمت
• در نظر نگرفتن افت فشار
• نادیده گرفتن کیفیت سیال
• طراحی بدون در نظر گرفتن رسوب
• انتخاب اشتباه گسکت
• عدم پیش‌بینی افزایش ظرفیت در آینده

 نکته مهم:
ارزان‌ترین مبدل، معمولاً گران ترین انتخاب در بلندمدت است.برای سیستم‌هایی که به مقاومت مکانیکی بالا و عملکرد مداوم نیاز دارند، مبدل حرارتی UTUBE گزینه‌ای مناسب جهت افزایش پایداری و طول عمر تجهیزات محسوب می‌شود.

راهکارهای افزایش عمر مبدل حرارتی

اگر مبدل درست انتخاب شده باشد، این نکات عمر آن را چند برابر می‌کند:

• استفاده از فیلتر قبل از ورود سیال
• شستشوی دوره‌ای (CIP)
• کنترل pH سیال
• جلوگیری از شوک حرارتی
• استفاده از گسکت مناسب

چه زمانی مبدل حرارتی صفحه ای بهترین انتخاب است؟

قبل از خرید، باید بدانید آیا این نوع مبدل اصلاً برای پروژه شما مناسب هست یا نه.

این مبدل انتخاب مناسبی است اگر:

• به راندمان انتقال حرارت بالا نیاز دارید
• فضای نصب محدود است
• نیاز به نگهداری و تمیزکاری آسان دارید
• سیال شما خیلی آلوده یا رسوب‌زا نیست
• امکان تغییر ظرفیت در آینده وجود دارد

اما اگر فشار یا دمای بسیار بالا دارید، باید با دقت بیشتری تصمیم بگیرید.در برخی صنایع که فضای نصب محدود است اما راندمان حرارتی اهمیت بالایی دارد، مبدل حرارتی صفحه ای بریز  به عنوان یکی از گزینه‌های مناسب برای انتقال حرارت انتخاب می‌شود.

عوامل موثر بر قیمت مبدل حرارتی صفحه ای

قیمت مبدل حرارتی فقط به “اندازه” آن بستگی ندارد. در واقع چندین عامل تعیین‌کننده وجود دارد:

متریال صفحات

استنلس استیل 304 ارزان‌تر است، اما در محیط‌های خورنده ممکن است مناسب نباشد. تیتانیوم گران‌تر است ولی در شرایط خاص ضروری است.

نوع گسکت

گسکت‌ها نقش حیاتی در آب‌بندی دارند و بسته به نوع سیال و دما انتخاب می‌شوند.

تعداد صفحات

هرچه سطح انتقال بیشتر باشد، تعداد صفحات افزایش پیدا می‌کند و در نتیجه قیمت بالاتر می‌رود.

برند و کیفیت ساخت

کیفیت طراحی و تولید تاثیر مستقیم بر عمر و راندمان دارد.

شرایط کاری (دما و فشار)

هرچه شرایط سخت‌تر باشد، طراحی پیچیده‌تر و هزینه بیشتر خواهد بود.

 نکته واقعی بازار:
در بسیاری از پروژه‌ها، اختلاف قیمت بین دو مبدل ممکن است زیاد باشد، اما در بلندمدت، گزینه ارزان‌تر هزینه بیشتری ایجاد می کند.

بیشتر بخوانید: همه چیز درباره مبدل حرارتی بخار صنعتی: کاربرد، انواع و نکات انتخاب تخصصی

چک لیست حرفه ای انتخاب مبدل حرارتی

قبل از خرید، این چک‌لیست را مرور کنید:

• دبی دقیق سیال مشخص شده است؟
• دمای ورودی و خروجی هر دو سیال مشخص است؟
• نوع سیال (خورنده، تمیز، ویسکوز) مشخص شده؟
• فشار کاری سیستم تعیین شده؟
• افت فشار مجاز مشخص است؟
• امکان رسوب‌گذاری بررسی شده؟
• نیاز به توسعه در آینده در نظر گرفته شده؟
• فضای نصب محدودیت دارد؟
• نوع کاربرد (صنعتی یا بهداشتی) مشخص است؟

اگر حتی یکی از این موارد مبهم باشد، احتمال انتخاب اشتباه بالا می‌رود.

برای خرید مستقیم مبدل حرارتی لوله مارپیچ از تولیدکننده و دریافت مشاوره مهندسی، کلیک کنید.

مقایسه برندها و کیفیت مبدل‌های حرارتی

در بازار، مبدل های حرارتی با برندهای مختلفی عرضه می‌شوند که از نظر کیفیت تفاوت قابل توجهی دارند.

مبدل‌های باکیفیت:

• طراحی دقیق صفحات
• گسکت‌های مقاوم با عمر بالا
• راندمان واقعی نزدیک به طراحی
• خدمات پس از فروش

مبدل‌های ضعیف:

• افت راندمان در مدت کوتاه
• نشتی زودهنگام
• نیاز به تعمیرات مکرر
• عدم تطابق با مشخصات اعلام‌شده

به‌جای تمرکز روی برند، روی مشخصات فنی واقعی + تجربه عملکرد در پروژه‌های مشابه تمرکز کنید.

پاسخ به نیاز واقعی کاربران (Search Intent)

کاربری که این مقاله را می‌خواند، معمولاً یکی از این نیازها را دارد:

• می‌خواهد مبدل مناسب پروژه‌اش را انتخاب کند
• به دنبال کاهش مصرف انرژی است
• قصد خرید مبدل حرارتی دارد
• می‌خواهد بین گزینه‌ها مقایسه انجام دهد

بنابراین، مهم‌ترین چیزی که باید به آن پاسخ داده شود این است:

“کدام مبدل برای من مناسب‌تر است؟”

پاسخ واقعی این است:
هیچ مبدل «بهترین» وجود ندارد—فقط مبدل مناسب برای شرایط شما وجود دارد.

در صنایع مختلف، سیستم‌های تهویه مطبوع، خشک کن های صنعتی و تجهیزات انتقال حرارت، مبدل حرارتی رادیاتور (پره‌ای) یکی از پرکاربردترین تجهیزات برای تبادل مؤثر حرارت بین سیالات و جریان هوا محسوب می‌شود. استفاده از پره‌های مهندسی‌شده موجب افزایش سطح انتقال حرارت، بهبود راندمان حرارتی و کاهش ابعاد تجهیز می‌شود. این ویژگی‌ها باعث شده است مبدل‌های رادیاتوری در کاربردهای صنعتی و تأسیساتی به عنوان راهکاری مطمئن و اقتصادی مورد استفاده قرار گیرند. برای مشاهده مشخصات فنی، انواع مدل‌ها و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/radiator-heat-exchanger

اشتباه رایج کارفرماها در خرید مبدل حرارتی

این‌ها مواردی هستند که در پروژه‌های واقعی زیاد دیده می‌شود:

• خرید بر اساس کمترین قیمت
• عدم بررسی شرایط واقعی بهره‌برداری
• اعتماد به اطلاعات ناقص فروشنده
• نادیده گرفتن هزینه‌های نگهداری
• انتخاب بیش از حد بزرگ (Overdesign) یا کوچک (Underdesign)

 نتیجه این اشتباهات:
هزینه پنهان در طول بهره‌برداری چند برابر می‌شود.در بسیاری از سیستم‌های صنعتی، کنترل دما و افزایش بازده تجهیزات به کیفیت فرآیند تبادل حرارت وابسته است؛ به همین دلیل مبدل حرارتی پوسته و لوله دو پاس در کاربردهای مختلف مورد توجه مهندسان قرار می‌گیرد.

چگونه یک انتخاب مطمئن داشته باشیم؟

برای اینکه انتخاب شما دقیق و بدون ریسک باشد:

1. ابتدا محاسبات حرارتی را انجام دهید
2. شرایط واقعی کار را در نظر بگیرید
3. از تامین‌کننده بخواهید طراحی را مستند ارائه دهد
4. به تجربه پروژه‌های مشابه توجه کنید
5. فقط به قیمت اولیه توجه نکنید
