در صنایع مختلف، بخار نه فقط یک منبع گرمایی، بلکه یک حامل انرژی با قابلیت انتقال حرارت بالا است. استفاده بهینه از این انرژی میتواند تفاوت بین یک خط تولید پرهزینه و یک سیستم پایدار، کمهزینه و بهینه را رقم بزند. انتخاب مبدل حرارتی مناسب برای بخار صنعتی، به معنای کنترل دقیق دما، کاهش اتلاف انرژی و افزایش راندمان فرآیند است، و نقش مستقیمی در بهرهوری و طول عمر تجهیزات دارد.
در فرآیندهای صنعتی، انتخاب درست یک مبدل حرارتی میتواند نقش تعیینکنندهای در بهرهوری انرژی و عملکرد تجهیزات داشته باشد. وقتی صحبت از انتقال حرارت بین سیالهای مختلف میشود، باید به ویژگیهای هر سیال مبدل حرارتی توجه ویژهای داشت؛ چرا که رفتار حرارتی بخار، آب، روغن یا هوا با یکدیگر متفاوت است. اگر شما هم به دنبال خرید یک مبدل حرارتی تخصصی برای بخار صنعتی هستید، بهتر است انتخابتان را از بین برندهای معتبر انجام دهید. در فروشگاه آنلاین اکسرلند ، مجموعهای از مبدلهای حرارتی با برند "اکسرژی" عرضه میشود که با فناوری روز، طراحی مهندسی و قیمت رقابتی، نیاز صنایع مختلف را پاسخ میدهد. در این محتوا، قصد داریم شما را با مبدل حرارتی بخار صنعتی، عملکرد، مزایا، نکات انتخاب و مقایسه آنها آشنا کنیم.
مبدل حرارتی بخار صنعتی چیست و چه کاربردی دارد؟
مبدل حرارتی بخار صنعتی دستگاهی است که برای انتقال حرارت از بخار به سیالی دیگر (معمولاً آب یا روغن) به کار میرود. بخار، با داشتن دمای بالا و انرژی نهان زیاد، یک حامل حرارتی قدرتمند محسوب میشود که در صنایعی مانند داروسازی، مواد غذایی، پتروشیمی و نساجی برای گرمایش، پاستوریزه کردن، استریلیزاسیون و تبخیر استفاده میشود. وظیفه مبدل بخار، کنترل حرارت خروجی، افزایش راندمان، و جلوگیری از اتلاف انرژی است.
مزایای استفاده از مبدل حرارتی برای بخار در صنعت
استفاده از مبدل حرارتی بخار چندین مزیت کلیدی دارد:
افزایش بازدهی انرژی به دلیل استفاده بهینه از بخار
ایمنی بالا بهواسطه جداسازی مسیر بخار از سیالات دیگر
کاهش هزینههای عملیاتی در بلندمدت
طول عمر بالا در صورت استفاده از جنس مقاوم در برابر خوردگی
کنترل دقیق دما برای فرآیندهای حساس صنعتی
|
مکانیزم عملکرد مبدل حرارتی بخار صنعتی چگونه است؟
مبدل حرارتی بخار معمولاً دارای دو مدار جداگانه است؛ یکی برای جریان بخار و دیگری برای سیال گیرنده حرارت. بخار وارد لولهها یا صفحات شده و با انتقال انرژی خود به سیال، باعث گرم شدن آن میشود. در این فرآیند، بخار به مایع (کندانس) تبدیل میشود و گرمای نهان آن به سیال دیگر منتقل میشود. این عملیات با راندمانی بالا، باعث کاهش مصرف انرژی و افزایش سرعت فرآیندهای صنعتی میگردد.
انواع مبدلهای حرارتی مناسب بخار صنعتی
مبدلهایی که برای بخار صنعتی مناسباند عبارتند از:
مبدلهای پوسته و لوله (Shell & Tube): مناسب برای فشار بالا و بخار حجیم

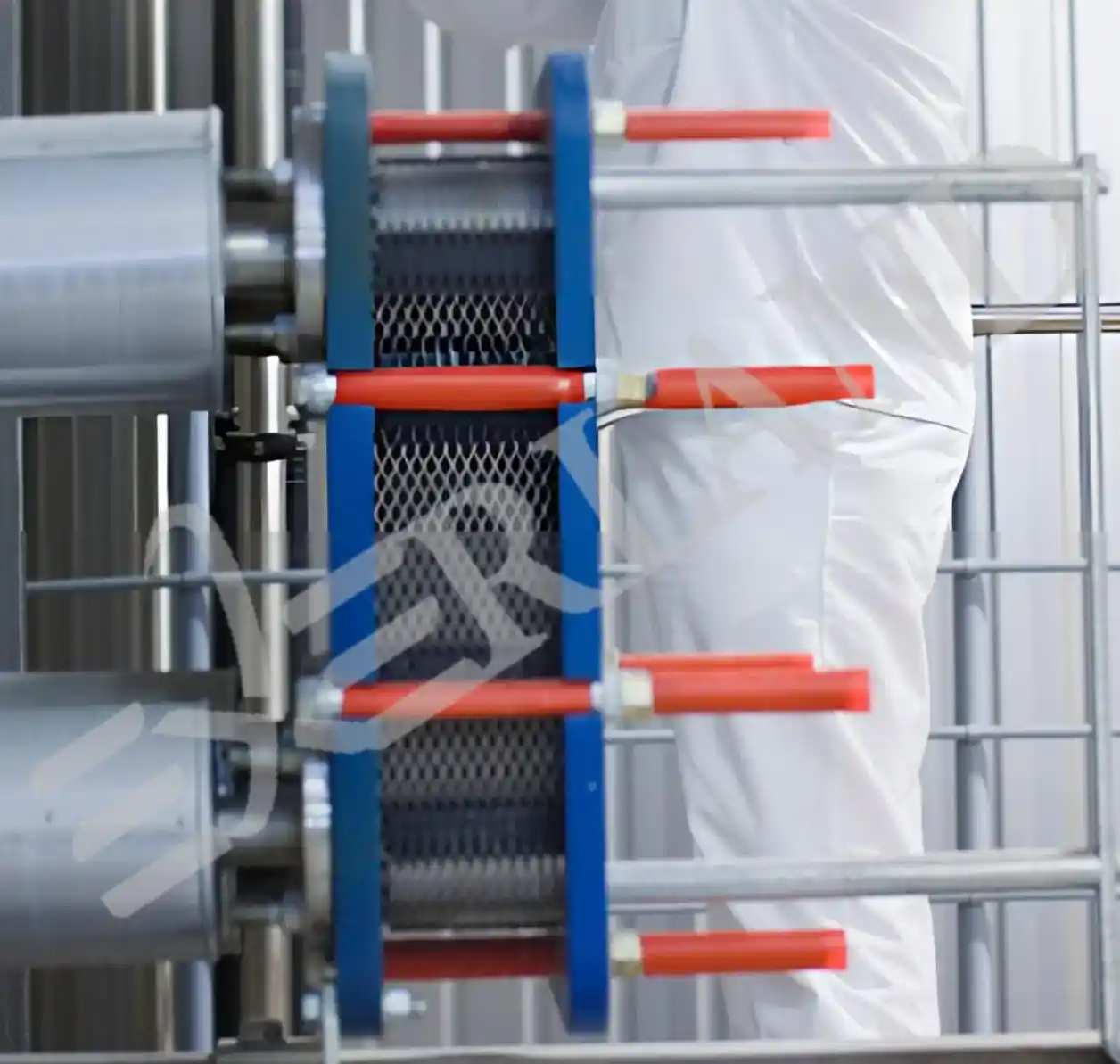

مبدلهای صفحهای (Plate): جمعوجور، قابل شستشو و مناسب بخار با فشار متوسط
مبدلهای مارپیچی: با قابلیت انتقال حرارت بالا و فضای نصب محدود
مبدلهای هواخنک (Air-cooled): بیشتر برای بخار در دماهای بالا به کار میروند
|
نکات کلیدی در انتخاب مبدل حرارتی بخار صنعتی
برای انتخاب مناسبترین مبدل حرارتی بخار صنعتی، به موارد زیر توجه کنید:
نوع سیال گیرنده: آب، روغن، هوا یا مایعات صنعتی؟
فشار و دمای بخار ورودی
جنس بدنه و لولهها: فولاد ضدزنگ، کربن استیل، آلیاژهای مقاوم
فضای نصب و قابلیت تعمیرپذیری
میزان تبادل حرارتی موردنیاز
مبدل حرارتی بخار صنعتی؛ قلب ترمودینامیکی سیستمهای گرمایشی صنعت
در سیستمهای صنعتی مبتنی بر بخار، مسئله اصلی «تولید بخار» نیست؛
کنترل، انتقال و بازیافت هوشمند انرژی بخار است.
بخار بهدلیل داشتن آنتالپی بالا و گرمای نهان میعان، یکی از مؤثرترین حاملهای انرژی در صنعت محسوب میشود. اما همین ویژگی، اگر بهدرستی مدیریت نشود، میتواند منجر به:
نوسان دمای فرآیند
افت راندمان کلی سیستم
افزایش مصرف سوخت و آب
خوردگی، ضربه قوچ و استهلاک تجهیزات
شود.
اینجاست که مبدل حرارتی بخار صنعتی از یک «تجهیز جانبی» به یک المان حیاتی مهندسی فرآیند تبدیل میشود.
نقش مبدل حرارتی بخار در چرخه انرژی صنعتی
در یک سیستم بخار استاندارد، انرژی مسیر زیر را طی میکند:
تولید بخار در بویلر
انتقال بخار به مصرفکننده
آزادسازی انرژی حرارتی
میعان بخار (Condensate)
بازگشت کندانس به سیستم
اگر مبدل حرارتی بهدرستی طراحی نشده باشد، بیشترین اتلاف انرژی دقیقاً در مرحله ۳ و ۴ رخ میدهد.
یک مبدل بخار صنعتی مهندسیشده باید بتواند:
حداکثر گرمای نهان بخار را استخراج کند
کندانس را بدون شوک حرارتی و افت فشار تخلیه کند
دمای سیال خروجی را در بازه پایدار نگه دارد
این یعنی کنترل ترمودینامیکی فرآیند، نه صرفاً گرمکردن یک سیال.
آنچه مبدل بخار صنعتی را «صنعتی» میکند
تفاوت اصلی مبدل بخار صنعتی با نمونههای سبک یا نیمهصنعتی در ۵ محور کلیدی است:
1️⃣ تحمل فشار واقعی، نه اسمی
بخار صنعتی معمولاً در فشارهای ۶ تا ۳۰ بار و گاهی بیشتر کار میکند.
مبدل باید:
تنش حرارتی
تنش مکانیکی
سیکلهای مکرر انبساط و انقباض
را بدون خستگی متریال تحمل کند.
2️⃣ مدیریت میعان (Condensation Control)
بسیاری از مشکلات سیستم بخار نه از بخار، بلکه از کندانس کنترلنشده ایجاد میشود.
طراحی مبدل باید بهگونهای باشد که:
تشکیل فیلم کندانس حداقلی شود
انتقال حرارت در فاز میعان بهینه بماند
خروج کندانس بدون برگشت بخار انجام شود
این موضوع مستقیماً به راندمان واقعی مبدل مرتبط است.
3️⃣ ضریب انتقال حرارت واقعی (U واقعی، نه تئوری)
در طراحی صنعتی، U فقط یک عدد محاسباتی نیست؛ تابعی است از:
نوع سیال
رسوبپذیری
زبری سطح
سرعت جریان
افت فشار مجاز
مبدلهای اکسرلند بر اساس شرایط واقعی بهرهبرداری طراحی میشوند، نه فقط دیتاشیت ایدهآل.
4️⃣ انتخاب متریال بر اساس شیمی فرآیند
استنلس استیل 304 یا 316 فقط یک اسم نیست.
انتخاب متریال به موارد زیر وابسته است:
pH سیال
حضور کلر، سولفید یا اسید
دمای کاری پیوسته
احتمال شوک حرارتی
انتخاب اشتباه متریال = خوردگی زودهنگام + افت راندمان + هزینه پنهان.
5️⃣ قابلیت تعمیرپذیری و عمر عملیاتی
مبدل صنعتی باید قابل سرویس در خط تولید باشد، نه اینکه با اولین رسوبگرفتگی از مدار خارج شود.
طراحی حرفهای یعنی:
دسترسی مناسب
امکان شستشوی شیمیایی یا مکانیکی
حداقل توقف تولید
مقایسه عمیق مبدل پوسته ولوله و صفحه ای در بخار صنعتی
| صفحهای | پوسته و لوله | معیار |
|---|---|---|
| محدود | بسیار پایدار | رفتار در فشار بالا |
| متوسط | عالی | تحمل شوک حرارتی |
| بالا | متوسط | راندمان لحظهای |
| وابسته به نگهداری | پایدار | راندمان بلندمدت |
| محدود | ایدهآل | صنایع سنگین |
| بسیار مناسب | قابل طراحی | صنایع بهداشتی |
نتیجه مهندسی:
در بخار صنعتی سنگین، «پایداری» مهمتر از راندمان لحظهای است.
چرا مبدل بخار اکسرلند یک انتخاب مهندسی است، نه صرفاً تجاری؟
مبدلهای حرارتی بخار برند اکسرلند بر پایه سه اصل طراحی شدهاند:
🔹 طراحی بر اساس شرایط واقعی فرآیند
نه کپی کاتالوگ، نه طراحی عمومی🔹 متریال صنعتی با ضریب اطمینان بالا
نه حداقل مجاز، بلکه حاشیه امن مهندسی🔹 نگاه بلندمدت به بهرهبرداری
کاهش توقف، کاهش هزینه، افزایش عمر سیستمبه همین دلیل، این مبدلها در صنایع غذایی، دارویی، شیمیایی و پتروشیمی عملکرد پایدار در بلندمدت ارائه میدهند.
پارامترهای فنی مهم در طراحی مبدل بخار صنعتی
در طراحی این نوع مبدلها، موارد زیر اهمیت بالایی دارند:
ضریب انتقال حرارت کلی (U)
نسبت سطح تماس به حجم
مقاومت در برابر خوردگی و فشار
نرخ کندانس بخار
افت فشار در هر دو مسیر
|
مقایسه مبدلهای بخار پوستهولوله و صفحهای
| مبدل صفحهای | مبدل پوسته و لوله | ویژگیها |
|---|---|---|
| جمعوجور | بزرگتر | ابعاد و فضای نصب |
| نیازمند باز کردن کامل | آسان ولی پرهزینه | نگهداری و تعمیر |
| بالا | متوسط | راندمان انتقال حرارت |
| متوسط | بالا | مقاومت در برابر فشار |
| مقرونبهصرفهتر | بالاتر | قیمت |
| مناسب صنایع غذایی، دارویی | مناسب صنایع سنگین | کاربرد صنعتی |
خطاهای پنهان در انتخاب مبدل حرارتی بخار صنعتی
در بسیاری از پروژههای صنعتی، چالش اصلی نه تولید بخار است و نه ظرفیت بویلر؛
بلکه انتخاب نادرست مبدل حرارتی بخار در مرحله طراحی یا خرید است.
این خطاها معمولاً در زمان راهاندازی دیده نمیشوند، اما در طول بهرهبرداری باعث افت راندمان، افزایش مصرف انرژی و توقفهای ناخواسته فرآیند میشوند.
1️⃣ انتخاب مبدل حرارتی بخار بر اساس ظرفیت اسمی، نه بار واقعی فرآیند
یکی از رایجترین اشتباهات، انتخاب مبدل حرارتی بخار صرفاً بر اساس ظرفیت درجشده در کاتالوگ است.
در حالیکه بار واقعی حرارتی به عواملی مانند:
تغییرات دبی سیال
شرایط راهاندازی سرد
نوسان مصرف بخار
افت راندمان در طول زمان
وابسته است.
یک انتخاب اصولی، همیشه دارای حاشیه اطمینان مهندسیشده برای مبدل حرارتی بخار است، نه صرفاً یک عدد تئوریک.
2️⃣ نادیدهگرفتن کیفیت بخار در عملکرد مبدل حرارتی بخار
در شرایط واقعی صنعتی، بخار همیشه خشک و ایدهآل نیست.
وجود رطوبت، ذرات معلق یا بخار اشباع ناقص میتواند عملکرد مبدل حرارتی بخار را بهطور محسوسی کاهش دهد و منجر به:
افت انتقال حرارت
خوردگی موضعی
افزایش مصرف بخار
شود.
طراحی حرفهای مبدل حرارتی بخار باید بر اساس کیفیت واقعی بخار ورودی انجام شود، نه شرایط آزمایشگاهی.
3️⃣ تمرکز بیشازحد بر راندمان لحظه ای مبدل حرارتی بخار
برخی مبدلهای حرارتی بخار در تست اولیه راندمان بالایی نشان میدهند، اما در بهرهبرداری بلندمدت:
سریعتر دچار رسوب میشوند
افت فشار افزایش مییابد
نیاز به شستشو و توقف تولید بیشتر میشود
در کاربردهای صنعتی، پایداری عملکرد مبدل حرارتی بخار در بلندمدت مهمتر از راندمان لحظهای است.
4️⃣ انتخاب نادرست متریال در مبدل حرارتی بخار صنعتی
انتخاب متریال در مبدل حرارتی بخار تنها به «استیل یا فولاد بودن» محدود نمیشود.
ترکیب شیمیایی سیال، pH، حضور کلر یا ترکیبات خورنده، نقش تعیینکنندهای در عمر مفید مبدل دارند.
یک انتخاب اشتباه متریال میتواند عمر مبدل حرارتی بخار را به کمتر از نصف مقدار طراحیشده کاهش دهد.
5️⃣ نادیدهگرفتن تعمیرپذیری در طراحی مبدل حرارتی بخار
مبدل حرارتی بخار صنعتی باید بهگونهای طراحی شود که در شرایط واقعی خط تولید:
بهراحتی سرویس شود
امکان شستشوی مؤثر داشته باشد
حداقل توقف فرآیند را ایجاد کند
طراحیای که تعمیرپذیری را نادیده بگیرد، در عمل یک نقطه ضعف جدی برای سیستم بخار خواهد بود.
نقش مبدل حرارتی در بهینه سازی مصرف انرژی بخار صنعتی
در صنایع با مصرف بالای بخار، بخش قابلتوجهی از اتلاف انرژی در مرحله میعان بخار و تخلیه کندانس رخ میدهد؛ جایی که گرمای نهان بخار، بدون استفاده مؤثر از سیستم خارج میشود. مبدل حرارتی بخار صنعتی با انتقال کنترلشده این انرژی به سیال دیگر، نقش مهمی در کاهش مصرف سوخت، کاهش هزینههای تولید و افزایش راندمان کلی سیستم ایفا میکند.
در یک طراحی اصولی، انرژی بخار پیش از تخلیه کندانس بازیافت شده و برای گرمایش یا پیشگرمایش سیالات مورد استفاده قرار میگیرد. این موضوع باعث کاهش بار حرارتی بویلر و بهینهسازی مصرف بخار تازه میشود. در برخی کاربردها که یکنواختی جریان و کاهش افت راندمان در طول زمان اهمیت دارد، استفاده از مبدلهای حرارتی با مسیر جریان پیوسته مانند مبدل حرارتی اسپیرال میتواند به حفظ راندمان انتقال حرارت در بلندمدت کمک کند.
در نهایت، انتخاب صحیح مبدل حرارتی بخار باعث میشود انرژی تولیدشده بهجای اتلاف، بهصورت هدفمند در فرآیند استفاده شود؛ به زبان ساده، مدیریت درست بخار یعنی هزینه کمتر و بهرهوری بالاتر.
مبدل حرارتی بخار صنعتی مناسب صنایع غذایی، دارویی و پتروشیمی
صنایع حساس مانند صنایع غذایی و دارویی نیازمند کنترل دقیق دما، یکنواختی انتقال حرارت و رعایت الزامات بهداشتی هستند. در این کاربردها، استفاده از مبدلهایی که امکان شستشو، بازرسی و سرویس دورهای را فراهم کنند اهمیت بالایی دارد. به همین دلیل، مبدل حرارتی بخار صفحه ای واشردار از جنس فولاد ضدزنگ بهطور گسترده در این صنایع مورد استفاده قرار میگیرد.
ساختار صفحهای واشردار این نوع مبدل حرارتی بخار، علاوه بر راندمان بالای انتقال حرارت، امکان باز و بسته شدن، شستشوی کامل (CIP) و تطبیق با استانداردهای بهداشتی را فراهم میکند؛ ویژگیای که در فرآیندهای حساس مانند پاستوریزاسیون، استریلیزاسیون و گرمایش کنترلشده سیالات حیاتی است.
در مقابل، در صنایع سنگین مانند پتروشیمی و پالایشگاهها که فشار و دمای بخار بالا بوده و سیالات خورنده حضور دارند، مبدلهای حرارتی بخار پوسته و لوله بهدلیل استحکام مکانیکی بالا و مقاومت مناسب در شرایط سخت عملیاتی انتخاب رایجتری هستند.
برند اکسرژی ارائهشده در سایت اکسرلند، با پوشش هر دو دسته کاربرد، راهکارهای تخصصی و قابل اطمینانی برای مبدل حرارتی بخار صنعتی در صنایع غذایی، دارویی و پتروشیمی فراهم میکند.
راهکاری مطمئن برای بخار صنعتی؛ رویکرد مهندسی
در سیستمهای بخار صنعتی، «مطمئن بودن» یک تجهیز بهمعنای کارکرد مقطعی یا راندمان اولیه نیست؛ بلکه به توانایی عملکرد پایدار، قابل پیشبینی و ایمن در شرایط واقعی بهرهبرداری اشاره دارد. مبدل حرارتی بخار زمانی یک راهکار مطمئن محسوب میشود که طراحی آن بر اساس فشار، دما، کیفیت بخار و شرایط عملیاتی پروژه انجام شده باشد.
محصولات برند اکسرژی در فروشگاه اکسرلند با چنین رویکردی توسعه یافتهاند؛ رویکردی که در آن، طراحی حرارتی و مکانیکی مبدل حرارتی بخار بهصورت همزمان و متناسب با نیاز فرآیند انجام میشود، نه صرفاً بر اساس ظرفیت اسمی یا ابعاد استاندارد.
طراحی مهندسی مبدل حرارتی بخار بر اساس شرایط واقعی فرآیند
در مبدلهای بخار اکسرژی، پارامترهایی مانند فشار کاری، دمای بخار، نرخ میعان، افت فشار مجاز و نوع سیال گیرنده، در مرحله طراحی بهطور دقیق بررسی میشوند. این موضوع باعث میشود مبدل در شرایط واقعی خط تولید:
دچار نوسان دما نشود
راندمان خود را در بلندمدت حفظ کند
فشار اضافی به بویلر و تجهیزات پاییندست وارد نکند
در برخی کاربردها، مبدل های هواخنک نیز میتوانند بهعنوان گزینه مکمل برای انتقال حرارت و مدیریت انرژی بخار در شرایطی که دمای بالاست یا منابع آب محدود، استفاده شوند.نتیجه این طراحی، کاهش مصرف بخار تازه و افزایش بهرهوری انرژی سیستم است.
تکنولوژی ساخت و دوام در شرایط صنعتی
در کاربردهای بخار صنعتی، کیفیت ساخت بهاندازه طراحی اهمیت دارد. استفاده از تکنولوژیهای پیشرفته جوشکاری، کنترل کیفیت چندمرحلهای و متریال صنعتی استاندارد در مبدلهای حرارتی اکسرژی، باعث افزایش مقاومت در برابر:
تنشهای حرارتی
فشارهای متناوب
خوردگی و فرسایش
میشود. این ویژگیها مستقیماً بر افزایش عمر مفید مبدل حرارتی بخار و کاهش هزینههای تعمیر و نگهداری اثر میگذارند.
انعطاف پذیری در کاربرد و تولید سفارشی
یکی از چالشهای رایج در پروژههای صنعتی، عدم تطابق تجهیزات آماده با شرایط واقعی سایت است. برند اکسرژی با امکان طراحی و تولید سفارشی مبدل حرارتی بخار، این فاصله را کاهش میدهد.
این قابلیت به صنایع اجازه میدهد مبدلی متناسب با:
فضای نصب
ظرفیت واقعی فرآیند
نوع سیال و الزامات بهداشتی یا ایمنی
دریافت کنند، بدون نیاز به تغییرات پرهزینه در سیستم موجود.
پشتیبانی فنی و نگاه چرخه عمر (LCC)
یک راهکار مطمئن بخار صنعتی، تنها به زمان تحویل محدود نمیشود. تأمین قطعات یدکی، پشتیبانی فنی و امکان سرویس دورهای، نقش مهمی در کاهش هزینه چرخه عمر (Life Cycle Cost) مبدل حرارتی بخار دارند. اکسرلند با ارائه محصولات اکسرژی و پشتیبانی مهندسی، این اطمینان را ایجاد میکند که تجهیز در تمام طول عمر خود، قابل اتکا باقی بماند.
در نهایت، انتخاب مبدل حرارتی بخار اکسرژی از اکسرلند، بهمعنای انتخاب یک تجهیز صرفاً گرمایشی نیست؛ بلکه انتخاب یک راهکار مهندسی برای مدیریت انرژی بخار است. راهکاری که به کاهش مصرف سوخت، افزایش پایداری فرآیند و کنترل هزینههای عملیاتی در صنایع مختلف منجر میشود.
جدول مشخصات فنی مبدل حرارتی بخار
| مقدار | پارامتر |
|---|---|
| تا 15 بار | فشار کاری بخار |
| تا 220 درجه سانتیگراد | دمای کاری |
| استنلس استیل 304/316 | جنس بدنه |
| پوسته و لوله / صفحهای | نوع مبدل |
| تا 500,000 kcal/h | ظرفیت انتقال حرارت |
| بخار آب، روغن، هوا | کاربرد |
سوالات متداول مهندسی مبدل حرارتی برای بخار صنعتی FAQ
در انتخاب و خرید مبدل حرارتی بخار صنعتی، توجه به نوع سیال، شرایط عملیاتی و کیفیت ساخت اهمیت بسیاری دارد. برند اکسرژی با تجربه درخشان و محصولات مهندسیشده، بهخوبی پاسخگوی نیاز صنایع مختلف است. شما میتوانید از طریق فروشگاه آنلاین اکسرلند، مناسبترین مبدل را انتخاب کرده و از پشتیبانی حرفهای این برند بهرهمند شوید. وقت آن رسیده که یک تصمیم صنعتی هوشمند بگیرید.
