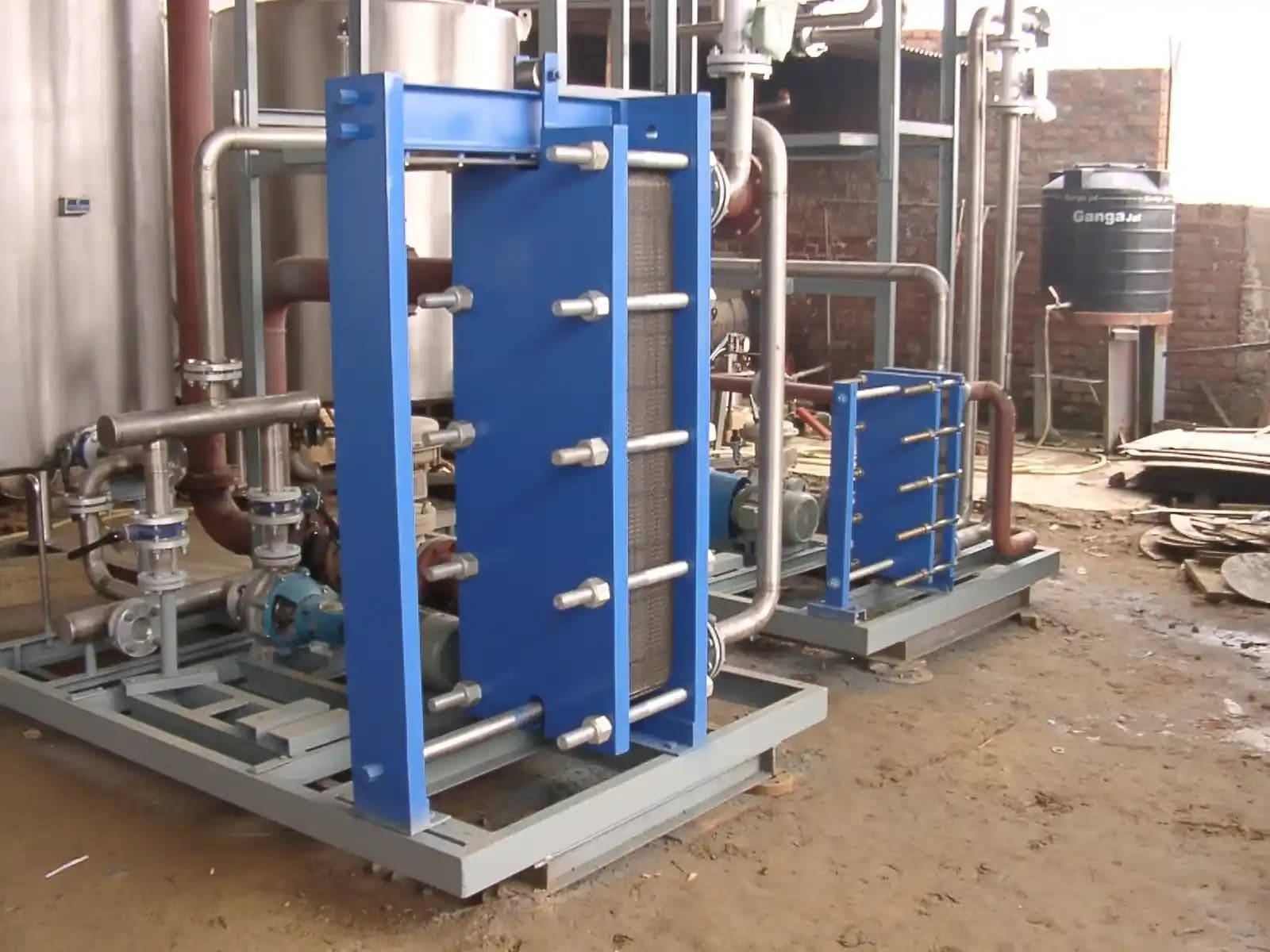

مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) یکی از مهمترین تجهیزات انتقال حرارت در صنایع فرآیندی است که به دلیل راندمان بالا، انعطافپذیری در طراحی و قابلیت تعمیر و توسعه، جایگاه ویژهای در صنایع نفت، گاز، پتروشیمی، غذایی و HVAC پیدا کرده است. برخلاف مبدلهای پوسته و لوله که ساختاری حجیمتر دارند، مبدلهای صفحهای به دلیل ساختار ماژولار خود امکان تغییر ظرفیت حرارتی با افزودن یا حذف صفحات را فراهم میکنند. این ویژگی باعث شده در بسیاری از پروژههای مدرن، به عنوان گزینهای مناسب برای سیستمهای تبادل حرارت با دبی متوسط مورد استفاده قرار گیرند.
مبدل حرارتی صفحه ای واشردار یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع مختلف است که توسط سازندگان تخصصی مانند اکسرلند، بر اساس شرایط واقعی فرآیند، نوع سیال، فشار، دما و نیازهای تعمیراتی طراحی و تولید میشود.
برای بررسی مشخصات فنی و مدلهای قابل سفارش، میتوانید صفحه مبدل حرارتی صفحه ای واشردار صنعتی را مشاهده کنید.

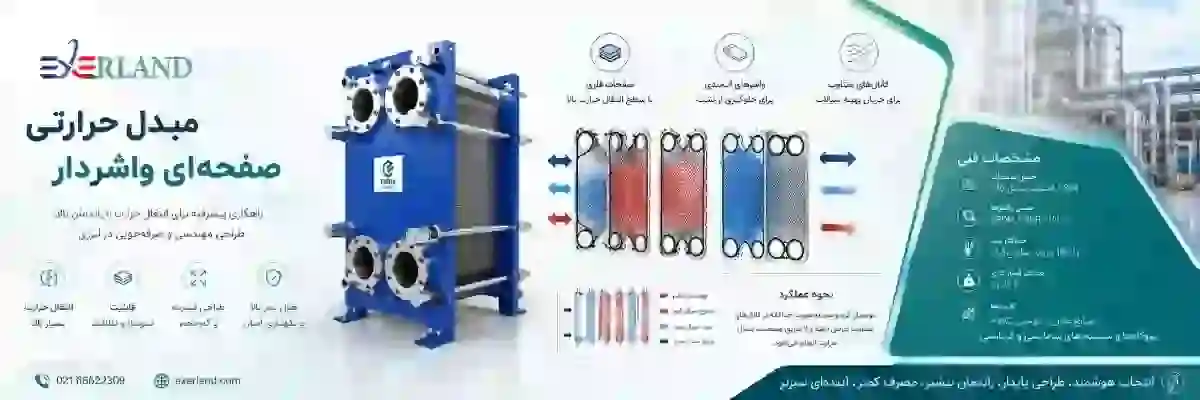

معرفی مبدل حرارتی صفحه ای واشردار
مبدل حرارتی صفحه ای واشردار از مجموعهای صفحات فلزی نازک تشکیل شده که بین آنها واشرهای آببندی قرار گرفتهاند. این صفحات به گونه ای طراحی شدهاند که جریان سیال در بین آنها به صورت کانالهای باریک و متناوب هدایت شود. یکی از سیالات گرم و دیگری سرد است و این دو سیال بدون تماس مستقیم، از طریق دیواره صفحات تبادل حرارت انجام میدهند.
ویژگی اصلی این نوع مبدل، افزایش شدید سطح انتقال حرارت در واحد حجم است. در واقع نسبت سطح به حجم در این تجهیزات بسیار بالاتر از مبدلهای سنتی است، و همین موضوع باعث افزایش ضریب انتقال حرارت کلی میشود.برای انتخاب صحیح این تجهیز، ابتدا باید ساختار، عملکرد و انواع مبدل های صفحه ای بررسی شود. راهنمای جامع مبدل حرارتی صفحه ای میتواند دید کاملی از اصول عملکرد، انواع طراحی و معیارهای انتخاب ارائه دهد.
ساختار و اجزای اصلی مبدل صفحه ای واشردار
ساختار این مبدل شامل اجزای زیر است:
صفحات موجدار فلزی (Corrugated Plates)واشرهای آببندی (Gaskets)
فریم ثابت و متحرک (Fixed & Movable Frame)
پیچهای فشاری (Tightening Bolts)
نازلهای ورود و خروج سیال
طراحی موجدار صفحات باعث ایجاد تلاطم در جریان سیال میشود که نقش مهمی در افزایش انتقال حرارت دارد. این تلاطم کنترلشده، برخلاف جریان آرام، باعث کاهش لایه مرزی حرارتی و افزایش نرخ تبادل انرژی میشود. نوع واشر در مبدل های صفحه ای نقش مهمی در محدوده دما، فشار و سازگاری شیمیایی دارد و انتخاب صحیح آن باید مطابق شرایط کاری انجام شود.
مکانیزم انتقال حرارت در مبدل های صفحه ای
انتقال حرارت در این سیستم از سه بخش اصلی تشکیل شده است:
جابجایی اجباری در سمت سیال گرمهدایت حرارتی در دیواره صفحه
جابجایی اجباری در سمت سیال سرد
به دلیل ضخامت بسیار کم صفحات فلزی، مقاومت هدایت حرارتی در این سیستم بسیار پایین است. بنابراین بخش عمده مقاومت حرارتی مربوط به لایههای مرزی سیال است.
برای تحلیل پایه انتقال حرارت، از رابطه زیر استفاده میشود:
Q = U × A × ΔTlm
در این رابطه، افزایش سطح A به دلیل وجود تعداد زیاد صفحات، مهمترین عامل افزایش ظرفیت انتقال حرارت محسوب می شود.در طراحی مبدل های حرارتی صفحه ای، دستیابی به عملکرد مطلوب تنها با افزایش ظرفیت انتقال حرارت امکانپذیر نیست و باید عواملی مانند افت فشار، سرعت جریان، تعداد صفحات و محدودیت های عملیاتی نیز بهصورت همزمان بررسی شوند. به همین دلیل، بهینه سازی طراحی مبدل صفحه ای نقش مهمی در ایجاد تعادل میان راندمان حرارتی، مصرف انرژی و هزینه های بهرهبرداری دارد و میتواند به انتخاب مناسب تر پارامترهای طراحی برای شرایط واقعی فرآیند کمک کند.
ضریب انتقال حرارت کلی در مبدل صفحه ای
یکی از مهمترین مزیتهای این نوع مبدل، ضریب انتقال حرارت بسیار بالا نسبت به سایر تجهیزات است. این ضریب به صورت زیر تعریف میشود:
U = 1 / (1/hi + Rf + 1/ho)
در مبدل حرارتی صفحه ای، مقدار hi و ho به دلیل ایجاد تلاطم بالا در کانالهای باریک، نسبت به مبدلهای پوسته و لوله بزرگتر است. این موضوع باعث کاهش مقاومت حرارتی کلی و افزایش راندمان سیستم میشود.

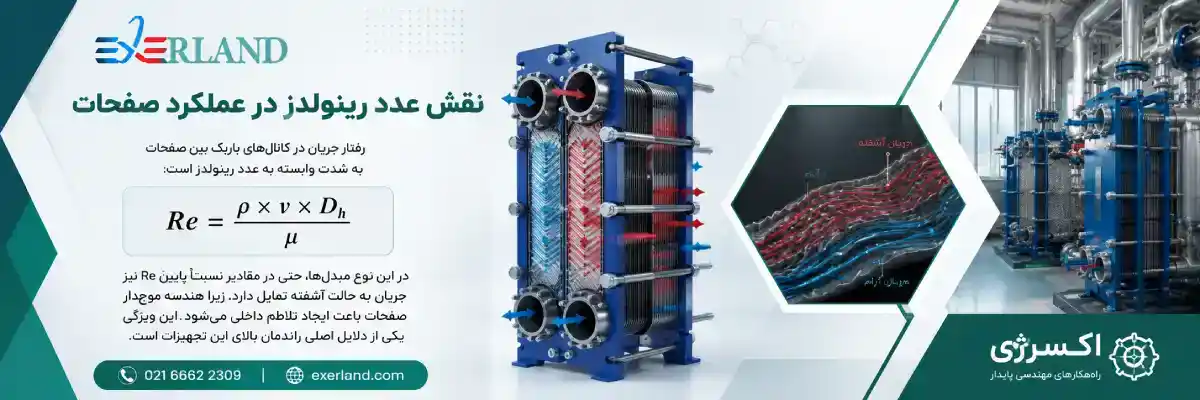

نقش عدد رینولدز در عملکرد صفحات
رفتار جریان در کانالهای باریک بین صفحات به شدت وابسته به عدد رینولدز است:
Re = (ρ × v × Dh) / μ
در این نوع مبدلها، حتی در مقادیر نسبتاً پایین Re نیز جریان به حالت آشفته تمایل دارد، زیرا هندسه موجدار صفحات باعث ایجاد تلاطم داخلی میشود. این ویژگی یکی از دلایل اصلی راندمان بالای این تجهیزات است.
مزایای مبدل حرارتی صفحه ای واشردار
این نوع مبدل دارای مزایای قابل توجهی در مقایسه با سایر تجهیزات انتقال حرارت است:
راندمان حرارتی بسیار بالااشغال فضای کمتر نسبت به ظرفیت مشابه
قابلیت افزایش یا کاهش ظرفیت با تغییر تعداد صفحات
سهولت در تعمیر و نگهداری
انتخاب مبدل صفحه ای مناسب باید بر اساس مجموعهای از عوامل فنی و عملیاتی انجام شود. ظرفیت مورد نیاز برای انتقال حرارت، نوع و خواص سیال، جنس صفحات، محدوده دما و فشار و شرایط بهرهبرداری از مهمترین معیارهایی هستند که میتوانند بر عملکرد و طول عمر تجهیز تأثیر بگذارند. به همین دلیل، استفاده از یک راهنمای انتخاب مبدل حرارتی صفحه ای میتواند به بررسی دقیقتر این پارامترها و انتخاب گزینه مناسب برای هر فرآیند کمک کند.
محدودیتها و چالشهای طراحی
در کنار مزایا، این سیستم دارای محدودیتهایی نیز هست:
محدودیت فشار و دمای کاری به دلیل وجود واشرهاحساسیت به نشتی در شرایط کاری سخت
نیاز به نگهداری دورهای واشرها
محدودیت در استفاده برای سیالات بسیار ویسکوز یا آلوده
این محدودیتها باعث میشود انتخاب این نوع مبدل نیازمند تحلیل دقیق شرایط فرآیندی باشد. یکی از مشکلات رایج در مبدل های صفحه ای، کاهش عملکرد به دلیل نشتی، فرسایش واشر یا افت انتقال حرارت است که نیازمند بررسی دورهای تجهیز است.در کنار نیاز به نگهداری دورهای واشرها، توجه به علائم افت عملکرد مبدل صفحه ای نیز اهمیت زیادی دارد. کاهش راندمان انتقال حرارت، افزایش غیرعادی اختلاف دما یا فشار، نشتی و افزایش رسوب روی صفحات از جمله نشانههایی هستند که میتوانند بیانگر کاهش عملکرد مبدل باشند. شناسایی بهموقع این علائم و بررسی وضعیت صفحات و واشرها، از تشدید خرابی و کاهش راندمان سیستم جلوگیری میکند.
مقایسه مفهومی مبدل حرارتی صفحه ای واشردار با مبدل پوسته و لوله
مبدل های صفحه ای و پوسته و لوله هر دو برای انتقال حرارت استفاده میشوند، اما از نظر طراحی، فشار و دمای قابل تحمل، فضای نصب، تعمیرات، هزینه و نوع کاربرد تفاوتهایی دارند.علاوه بر مقایسه مبدلهای صفحهای با سایر تجهیزات انتقال حرارت، انتخاب بین انواع مختلف مبدلهای صفحهای نیز اهمیت زیادی دارد. تفاوت مبدل صفحه ای گسکت دار و لحیمی؛ کدام انتخاب بهتری است؟ به مهندسان کمک میکند تا بر اساس عواملی مانند فشار و دمای کاری، نوع سیال، میزان رسوبگذاری، نیاز به تعمیرات و محدودیت فضای نصب، گزینه مناسبتر را انتخاب کنند.
در پروژههایی که فضای نصب محدود است یا طراحی فشرده اهمیت بیشتری دارد، بررسی مبدل حرارتی صفحه ای در کنار مبدل پوسته و لوله میتواند به انتخاب مناسبتر کمک کند.
انتخاب نهایی باید بر اساس شرایط واقعی فرآیند، نوع سیال، فشار و دما، افت فشار مجاز و الزامات تعمیر و نگهداری انجام شود.درک بهتر عملکرد این سیستم با مقایسه مفهومی امکانپذیر است:
| مبدل پوسته و لوله | مبدل صفحه ای واشردار | ویژگی |
|---|---|---|
| متوسط | بسیار بالا | راندمان حرارتی |
| پایین | بالا | انعطافپذیری |
| زیاد | کم | فضای مورد نیاز |
| پیچیدهتر | آسان | نگهداری |
| بالا | محدود | فشار کاری |
اهمیت طراحی مهندسی در عملکرد نهایی
در مبدل های صفحه ای، طراحی تنها به انتخاب ابعاد محدود نمیشود، بلکه شامل تحلیل دقیق موارد زیر است:
الگوی جریان بین صفحاتنوع موجدار بودن صفحات
انتخاب تعداد صفحات
انتخاب جنس و ضخامت
هر تغییر کوچک در این پارامترها می تواند به طور مستقیم بر راندمان حرارتی و افت فشار تأثیر بگذارد.

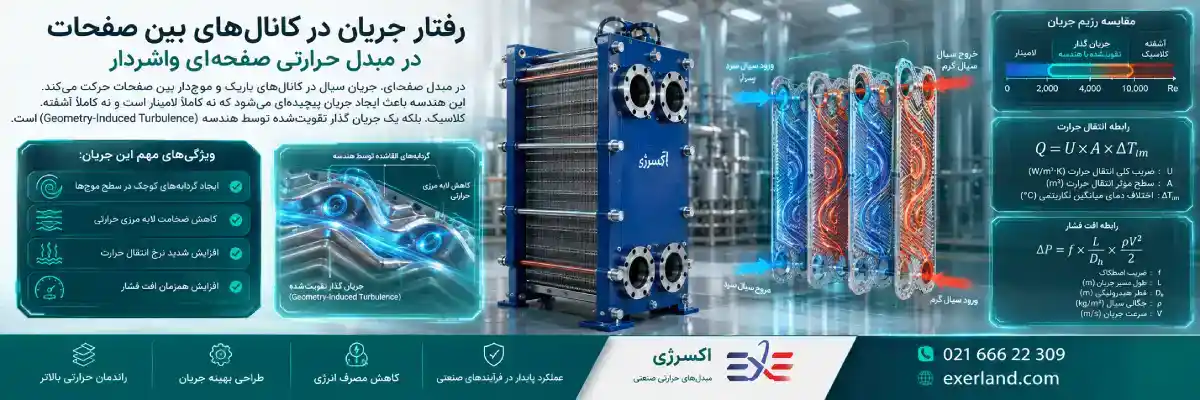

رفتار جریان در کانال های بین صفحات
در مبدل صفحه ای، جریان سیال در کانالهای باریک و موج دار بین صفحات حرکت میکند. این هندسه باعث ایجاد جریان پیچیدهای میشود که نه کاملاً لامینار است و نه کاملاً آشفته کلاسیک، بلکه یک جریان گذار تقویتشده توسط هندسه (Geometry-Induced Turbulence) است.
ویژگیهای مهم این جریان:
ایجاد گردابههای کوچک در سطح موجهاکاهش ضخامت لایه مرزی حرارتی
افزایش شدید نرخ انتقال حرارت
افزایش همزمان افت فشار
این رفتار نشان میدهد که طراحی PHE همیشه یک مسئله بهینهسازی بین راندمان و انرژی مصرفی است.
تحلیل عدد ناسلت در صفحات موج دار
برای تحلیل انتقال حرارت در سمت سیال، از عدد ناسلت استفاده میشود:
Nu = h × Dh / k
در مبدلهای صفحهای، عدد ناسلت به شدت تابع هندسه صفحات است. برخلاف لولههای صاف، در اینجا زبری و موجدار بودن سطح نقش تقویتکننده انتقال حرارت را دارد. افزایش Nu به معنی افزایش ضریب جابجایی و در نتیجه افزایش راندمان حرارتی است.
تحلیل عدد رینولدز در کانال های صفحه ای
عدد رینولدز یکی از پارامترهای کلیدی در تعیین رژیم جریان است:
Re = (ρ × v × Dh) / μ
در مبدلهای صفحهای، حتی در مقادیر متوسط Re نیز جریان تمایل به آشفتگی دارد. دلیل آن وجود:
تغییر مسیر دائمی جریانبرخورد با موجهای صفحه
کاهش طول مسیر جریان مؤثر
است که باعث افزایش تلاطم و بهبود انتقال حرارت میشود.
تحلیل افت فشار در مبدل صفحه ای
یکی از مهمترین چالشهای طراحی این مبدلها، افت فشار قابل توجه در کانالها است. افزایش راندمان حرارتی معمولاً با افزایش افت فشار همراه است.
ΔP = f (L/Dh) (ρ v² / 2)
افزایش افت فشار باعث:
افزایش توان پمپافزایش هزینه انرژی
محدودیت در افزایش بیش از حد سرعت جریان
میشود. علاوه بر افت فشار، شرایط نامناسب هیدرولیکی میتواند باعث ایجاد نویز، ارتعاش و ناپایداری جریان در مبدل صفحه ای شود. بررسی نویز و ارتعاش مبدل حرارتی صفحه ای و شناخت عواملی مانند سرعت بیش از حد سیال، جریان دو فازی، ضربههای هیدرولیکی و طراحی نامناسب کانالها، به تشخیص مشکلات عملکردی و افزایش عمر تجهیز کمک میکند.بنابراین طراحی بهینه باید بین انتقال حرارت و افت فشار تعادل برقرار کند.

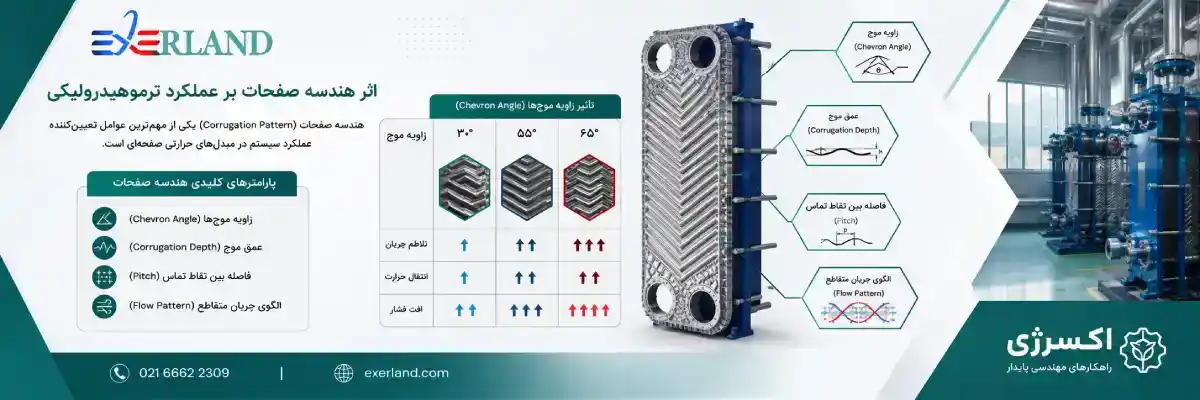

اثر هندسه صفحات بر عملکرد ترموهیدرولیکی
هندسه صفحات (Corrugation Pattern) یکی از مهمترین عوامل تعیینکننده عملکرد سیستم است. پارامترهای کلیدی عبارتند از:
زاویه موجها (Chevron Angle)عمق موج
فاصله بین نقاط تماس
الگوی جریان متقاطع
زاویههای بالاتر معمولاً باعث:
افزایش تلاطمافزایش انتقال حرارت
افزایش افت فشار
میشوند.
جدول مقایسه رفتار جریان در صفحات مختلف
| کاربرد | افت فشار | راندمان حرارتی | نوع هندسه صفحه |
|---|---|---|---|
| سیالات حساس | کم | متوسط | زاویه کم (Low Chevron) |
| صنایع عمومی | متوسط | بالا | زاویه متوسط |
| فرآیندهای سنگین | زیاد | بسیار بالا | زاویه زیاد (High Chevron) |
انتخاب هندسه مناسب صفحات و ایجاد تعادل بین افت فشار و راندمان حرارتی، تأثیر مستقیمی بر عملکرد سیستمهای برودتی و تهویه مطبوع دارد. به همین دلیل، در طراحی تجهیزات سرمایشی، انتخاب مبدل مناسب با توجه به شرایط فرآیندی از اهمیت ویژهای برخوردار است. اگر قصد بررسی مشخصات فنی، ظرفیتهای مختلف و انتخاب بهترین گزینه برای سیستم سرمایشی خود را دارید، میتوانید از طریق مبدل حرارتی چیلر اقدام کرده و متناسب با نیاز پروژه، مناسبترین مدل را انتخاب کنید.
تحلیل کوپل انتقال حرارت و جریان
در مبدلهای صفحهای، انتقال حرارت و جریان کاملاً به هم وابسته هستند. این سیستم یک مسئله کوپل است:
افزایش سرعت جریان → افزایش Nu → افزایش Uاما همزمان → افزایش ΔP → افزایش مصرف انرژی
این رفتار نشان میدهد که طراحی PHE یک مسئله تکهدفه نیست، بلکه یک مسئله چندهدفه (Multi-Objective Optimization) است.در کاربردهایی که فضای نصب محدود است یا ظرفیت حرارتی مورد نیاز در مقیاس کوچکتر قرار دارد، انتخاب نوع مناسب مبدل اهمیت بیشتری پیدا میکند. در این شرایط، مبدل حرارتی صفحه ای بریز به دلیل ساختار فشرده، راندمان حرارتی بالا و عدم نیاز به واشرهای آببندی، میتواند گزینه مناسبی برای سیستمهای کوچک مانند تجهیزات سرمایشی، گرمایشی و مدارهای بسته باشد.
نمودار مفهومی عملکرد (رفتار کلی سیستم)
رفتار کلی سیستم به صورت زیر قابل توصیف است:
در دبیهای پایین: انتقال حرارت محدود ولی افت فشار کمدر دبی متوسط: بهترین نقطه عملکرد (Optimum Region)
در دبی بالا: افزایش افت فشار غالب و کاهش بازده انرژی
این منحنی نشاندهنده وجود نقطه طراحی بهینه است که در آن بیشترین بهرهوری حاصل میشود.
در سیستم های انتقال حرارت صنعتی، مبدل حرارتی اسپیرال با طراحی مارپیچی خود امکان دستیابی به نقطه عملکرد بهینه را در محدوده مشخصی از دبی سیال فراهم میکند. در دبیهای پایین، انتقال حرارت محدود بوده اما افت فشار در کمترین مقدار قرار دارد. با افزایش دبی، سیستم وارد ناحیه بهینه عملکرد شده و بیشترین راندمان حرارتی و بهرهوری انرژی حاصل میشود. در دبیهای بسیار بالا نیز اگرچه ظرفیت انتقال حرارت افزایش مییابد، اما رشد افت فشار میتواند موجب کاهش بازده انرژی و افزایش هزینههای بهرهبرداری شود. انتخاب صحیح شرایط طراحی و بهرهبرداری از مبدل حرارتی اسپیرال نقش مهمی در عملکرد پایدار، کاهش مصرف انرژی و بهینهسازی فرآیندهای صنایع نفت، گاز، پتروشیمی، غذایی و دارویی دارد.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/spiral-heat-exchangr
اثر فاصله صفحات بر عملکرد سیستم
فاصله بین صفحات (Plate Gap) یکی از پارامترهای حساس طراحی است:
فاصله کم → انتقال حرارت بالا، افت فشار زیادفاصله زیاد → افت فشار کم، انتقال حرارت ضعیف
بنابراین انتخاب این فاصله یک تصمیم کلیدی در طراحی مهندسی محسوب میشود.

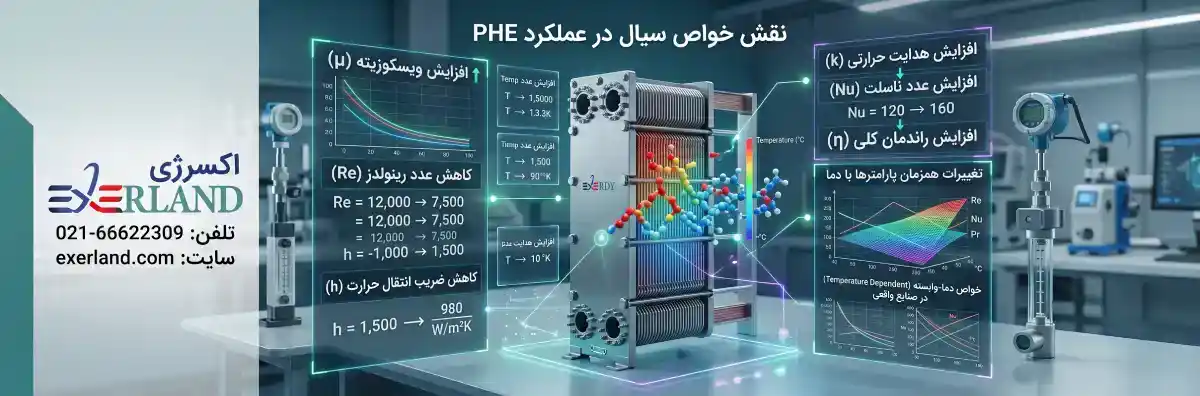

نقش خواص سیال در عملکرد PHE
خواص ترموفیزیکی سیال نقش مهمی در عملکرد دارند:
افزایش ویسکوزیته → کاهش Re → کاهش انتقال حرارتافزایش هدایت حرارتی → افزایش Nu → افزایش راندمان
تغییر دما → تغییر همزمان چند پارامتر جریان
در صنایع واقعی، این خواص به صورت دما-وابسته (Temperature Dependent) هستند.
طراحی مهندسی در «تحلیل مهندسی کاربرد مبدل حرارتی صفحهای واشردار در فرآیندهای صنعتی»
در طراحی صنعتی مبدل حرارتی صفحه ای، هدف فقط انتقال حرارت نیست، بلکه رسیدن به یک سیستم پایدار، اقتصادی و قابل کنترل است. طراحی باید همزمان سه معیار اصلی را پوشش دهد:
ظرفیت حرارتی مورد نیاز فرآیندمحدودیت افت فشار مجاز در سیستم
شرایط عملیاتی شامل دما، فشار و نوع سیال
در پروژههای صنعتی، انتخاب اشتباه در طراحی میتواند باعث کاهش راندمان کل واحد فرآیندی شود، حتی اگر مبدل بهصورت تئوریک صحیح انتخاب شده باشد.
انتخاب متریال در «تحلیل مهندسی کاربرد مبدل حرارتی صفحهای واشردار در فرآیندهای صنعتی»
انتخاب جنس صفحات و واشرها یکی از حیاتی ترین بخشهای طراحی است. این انتخاب مستقیماً بر عمر تجهیز، راندمان حرارتی و ایمنی سیستم تأثیر میگذارد.
رایجترین متریالها:
استنلس استیل 304: کاربرد عمومی، اقتصادیاستنلس استیل 316: مقاوم در برابر خوردگی کلریدی
تیتانیوم: مناسب محیطهای بسیار خورنده (آب دریا)
نیکل آلیاژی: شرایط شیمیایی خاص
واشرها نیز معمولاً از مواد زیر انتخاب میشوند:
NBR (برای روغنها و دماهای متوسط)EPDM (برای آب و بخار)
Viton (برای شرایط دمایی و شیمیایی سخت)

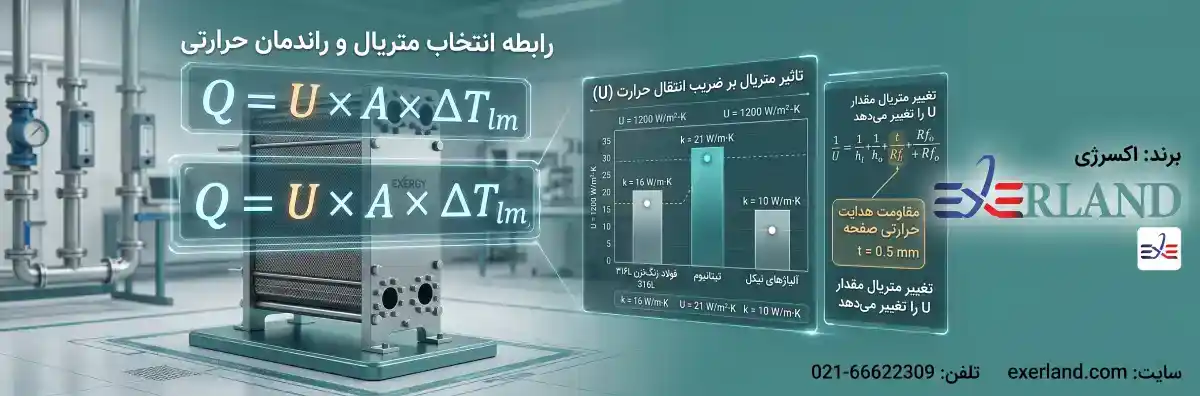

رابطه انتخاب متریال و راندمان حرارتی
انتخاب متریال فقط یک موضوع مکانیکی نیست، بلکه روی انتقال حرارت نیز اثر دارد. رسانایی حرارتی صفحه نقش مستقیم در ضریب انتقال حرارت کلی دارد:
Q = U × A × ΔTlm
در این رابطه، تغییر متریال میتواند مقدار U را تغییر دهد، زیرا مقاومت هدایت حرارتی صفحه در مخرج ضریب کلی قرار میگیرد.

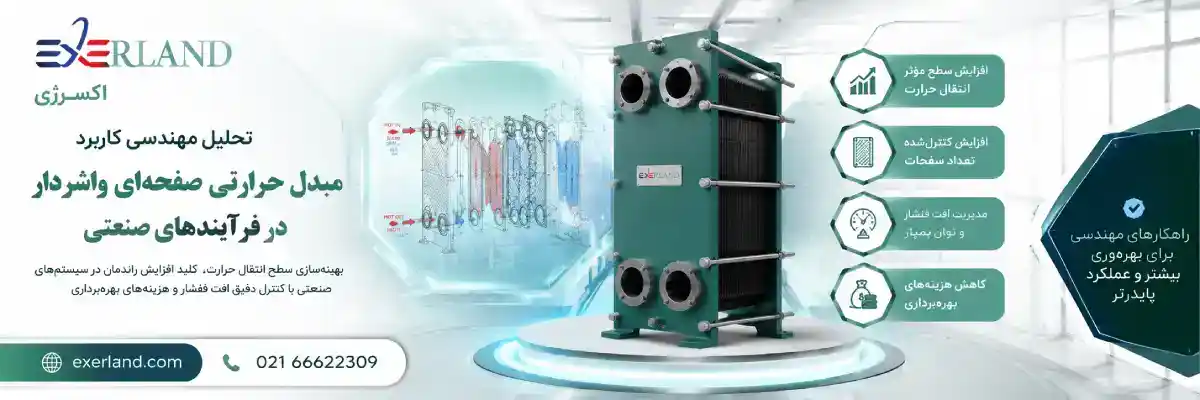

بهینهسازی سطح انتقال حرارت در «تحلیل مهندسی کاربرد مبدل حرارتی صفحه ای واشردار در فرآیندهای صنعتی»
یکی از روشهای افزایش راندمان، افزایش سطح مؤثر انتقال حرارت است. این کار از طریق افزایش تعداد صفحات یا تغییر هندسه سطح انجام میشود.
اما این افزایش باید کنترلشده باشد، زیرا:
- افزایش بیش از حد صفحات → افزایش افت فشار
- افزایش افت فشار → افزایش توان پمپ
- افزایش توان پمپ → افزایش هزینه بهرهبرداری
بنابراین طراحی بهینه همیشه یک نقطه تعادل بین سطح و انرژی است. در سیستم های کوچک، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل راندمان بالا و ابعاد فشرده برای انتقال حرارت بسیار مؤثر عمل میکند.
جدول انتخاب صنعتی مبدل صفحه ای
| نوع واشر | متریال پیشنهادی | نوع سیال | کاربرد صنعتی |
|---|---|---|---|
| EPDM | SS304 | آب/شیر | صنایع غذایی |
| NBR | SS316 | هیدروکربن | نفت و گاز |
| Viton | تیتانیوم | سیالات خورنده | آب دریا |
| EPDM | SS304 | آب سرد/گرم | HVAC |
در صنایع غذایی، انتخاب مبدل باید علاوه بر راندمان حرارتی، الزامات بهداشتی، قابلیت CIP و سهولت نگهداری را نیز پوشش دهد.در صنایع غذایی، انتخاب مبدل حرارتی تنها به راندمان انتقال حرارت محدود نمیشود، بلکه عواملی مانند رعایت الزامات بهداشتی، قابلیت شستوشوی در محل (CIP) و سهولت نگهداری نیز اهمیت بالایی دارند. استفاده از مبدل حرارتی در صنایع غذایی با طراحی مناسب میتواند به حفظ کیفیت محصول، کاهش زمان توقف تجهیزات و افزایش بهرهوری فرآیندهای پاستوریزاسیون و خنکسازی کمک کند. به همین دلیل، انتخاب صحیح نوع مبدل و متریال بهکاررفته در آن، نقش مهمی در عملکرد پایدار خطوط تولید غذایی دارد.
محدودیت های عملیاتی در «تحلیل مهندسی کاربرد مبدل حرارتی صفحه ای واشردار در فرآیندهای صنعتی»
با وجود راندمان بالا، این مبدل ها دارای محدودیتهایی هستند:
محدودیت فشار کاری به دلیل واشرهامحدودیت دمایی ناشی از جنس گسکت
حساسیت به نشتی در سیکلهای طولانی
نیاز به تعمیر و نگهداری دورهای
این محدودیتها باید در مرحله طراحی اولیه لحاظ شوند، نه در مرحله بهرهبرداری.
نقش تعداد صفحات در عملکرد سیستم
تعداد صفحات یکی از پارامترهای کلیدی در طراحی است. افزایش تعداد صفحات باعث:
افزایش سطح انتقال حرارتافزایش ظرفیت حرارتی
افزایش افت فشار
میشود. بنابراین انتخاب تعداد صفحات یک مسئله بهینه سازی چند هدفه است.

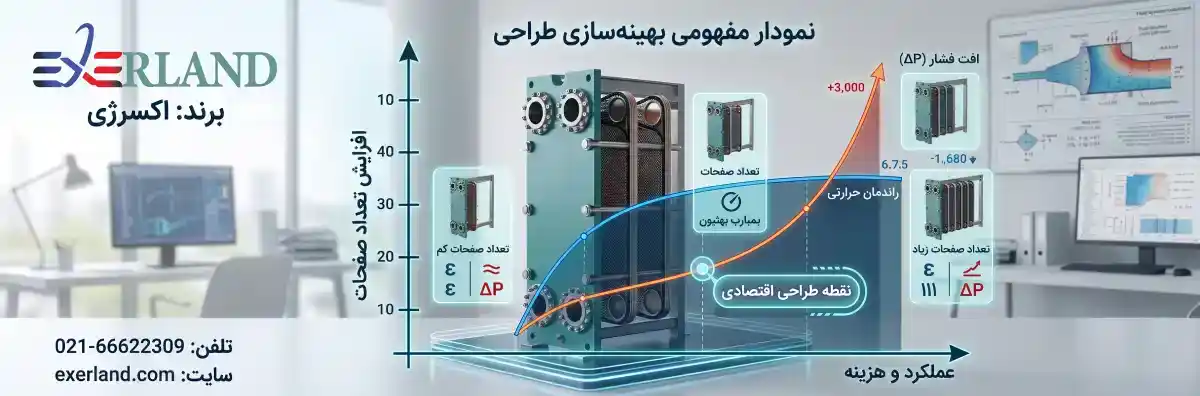

نمودار مفهومی بهینهسازی طراحی
رفتار کلی سیستم در طراحی به صورت زیر است:
تعداد صفحات کم → راندمان پایین، افت فشار کمتعداد صفحات متوسط → نقطه بهینه عملکرد
تعداد صفحات زیاد → راندمان بالا، افت فشار بیش از حد
این رفتار نشان میدهد که همیشه یک نقطه طراحی اقتصادی وجود دارد.
کاربردهای صنعتی در «تحلیل مهندسی کاربرد مبدل حرارتی صفحهای واشردار در فرآیندهای صنعتی»
این مبدل در صنایع مختلف استفاده میشود:
صنایع نفت و گاز (خنککاری سیالات فرآیندی)صنایع شیمیایی (کنترل واکنشهای گرمازا)
صنایع غذایی (پاستوریزاسیون و خنکسازی)
سیستمهای HVAC (تبادل حرارت آب سرد و گرم)
در هر صنعت، معیار طراحی متفاوت است؛ در صنایع غذایی بهداشت مهمتر است و در نفت و گاز مقاومت شیمیایی اهمیت بیشتری دارد. در سیستمهای گرمایشی و سرمایشی مدرن، انتخاب مبدل مناسب نقش مهمی در افزایش راندمان سیکل دارد. مبدل صفحه ای بریز برای هیت پمپ به دلیل ابعاد فشرده، انتقال حرارت بالا، مقاومت مناسب در برابر فشارهای کاری و کاهش حجم تجهیزات، یکی از گزینههای رایج در مدارهای هیت پمپ و سیستمهای تهویه مطبوع با ظرفیتهای کوچک و متوسط محسوب میشود.
یکپارچهسازی تحلیل در «تحلیل مهندسی کاربرد مبدل حرارتی صفحهای واشردار در فرآیندهای صنعتی»
در یک سیستم واقعی، مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) تنها یک تجهیز مستقل نیست، بلکه بخشی از یک شبکه حرارتی کامل است. بنابراین تحلیل عملکرد نهایی باید به صورت یکپارچه انجام شود، نه مجزا.
در این نگاه، سه پارامتر اصلی همزمان بررسی میشوند:
عملکرد حرارتی (Thermal Performance)عملکرد هیدرولیکی (Hydraulic Performance)
عملکرد اقتصادی (Economic Performance)
هرگونه تصمیم طراحی باید تعادل بین این سه محور را حفظ کند.
مفهوم نقطه بهینه عملکرد در «تحلیل مهندسی کاربرد مبدل حرارتی صفحهای واشردار در فرآیندهای صنعتی»
در طراحی صنعتی، همیشه یک نقطه وجود دارد که در آن سیستم بیشترین بهرهوری را دارد. این نقطه به عنوان نقطه طراحی بهینه (Optimum Design Point) شناخته میشود.دستیابی به نقطه بهینه عملکرد تنها به افزایش راندمان حرارتی محدود نمیشود، بلکه کاهش مصرف انرژی و بهبود بهرهوری زیستمحیطی نیز از اهداف مهم طراحی سیستمهای انتقال حرارت محسوب میشود. استفاده از کاهش کربن با مبدل حرارتی صفحه ای میتواند با کاهش مصرف انرژی، بهینهسازی فرآیندهای گرمایش و سرمایش و کاهش اتلاف حرارتی، نقش مؤثری در حرکت صنایع به سمت انرژی پایدار داشته باشد.
در این نقطه:
انتقال حرارت در سطح مطلوب قرار داردافت فشار در محدوده قابل قبول است
مصرف انرژی حداقل اقتصادی است
خارج شدن از این نقطه باعث یکی از دو حالت زیر میشود:
افزایش بیش از حد راندمان حرارتی با هزینه انرژی بالارابطه بین راندمان و محدودیتهای فیزیکی در مبدل صفحه ای
در مبدل حرارتی صفحهای واشردار، افزایش راندمان همیشه محدود به فیزیک سیستم است. این محدودیتها شامل:
مقاومت حرارتی گسکتهاافت فشار در کانالهای باریک
محدودیت دمایی مواد آببندی
رفتار غیرخطی جریان آشفته
این عوامل باعث میشوند که طراحی واقعی همیشه با طراحی تئوریک تفاوت داشته باشد.

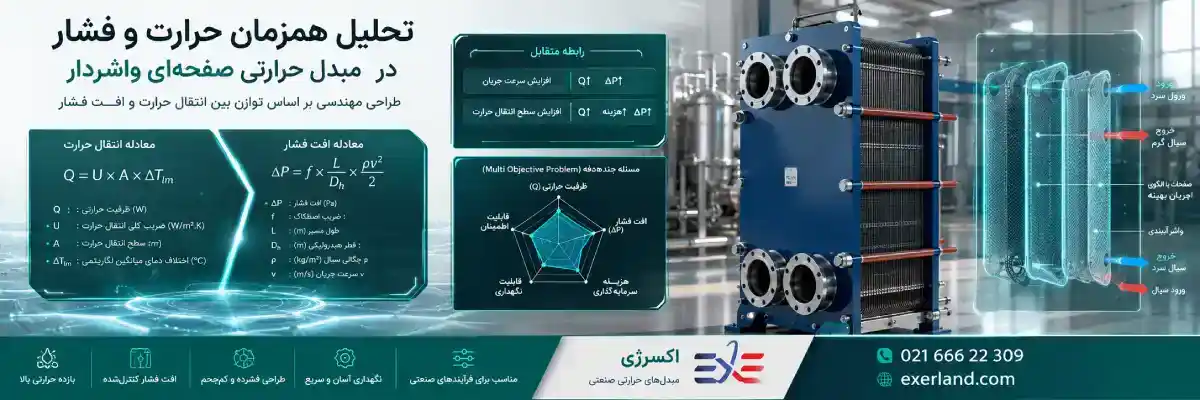

تحلیل همزمان حرارت و فشار در «تحلیل مهندسی کاربرد مبدل حرارتی صفحه ای واشردار در فرآیندهای صنعتی»
در طراحی واقعی، دو معادله کلیدی همزمان حل میشوند:
معادله انتقال حرارتمعادله افت فشار
این دو رابطه به صورت مستقیم به هم وابسته هستند:
افزایش سرعت جریان → افزایش Q → افزایش ΔPافزایش سطح → افزایش Q → افزایش هزینه و افت فشار
بنابراین طراحی نهایی یک مسئله چندهدفه (Multi Objective Problem) است.
معیارهای تصمیم گیری در طراحی نهایی صنعتی مبدل حرارتی صفحه ای
در پروژههای واقعی، انتخاب نهایی مبدل صفحهای بر اساس معیارهای زیر انجام میشود:
ظرفیت حرارتی مورد نیاز فرآیندمحدودیت فشار مجاز سیستم
دمای کاری و شرایط سیال
هزینه سرمایهگذاری اولیه
هزینه انرژی در طول بهرهبرداری
قابلیت تعمیر و نگهداری
هیچکدام از این معیارها به تنهایی تعیینکننده نیستند و تصمیم نهایی همیشه ترکیبی از آنها است.
در پروژههای صنعتی و تأسیساتی، انتخاب مبدل حرارتی مناسب تنها بر اساس یک پارامتر انجام نمیشود، بلکه مجموعهای از معیارهای فنی، اقتصادی و بهرهبرداری در تصمیمگیری نهایی نقش دارند. ظرفیت حرارتی موردنیاز، فشار و دمای کاری، ویژگیهای سیال، هزینه سرمایهگذاری اولیه، مصرف انرژی در طول عمر تجهیز و سهولت تعمیر و نگهداری از مهمترین عوامل مؤثر در انتخاب مبدل هستند. بررسی همزمان این شاخصها به مهندسان کمک میکند تا ضمن دستیابی به راندمان حرارتی مطلوب، هزینههای عملیاتی را کاهش داده و عملکرد پایدار سیستم را تضمین کنند. انتخاب صحیح مبدل حرارتی در صنایع نفت، گاز، پتروشیمی، نیروگاهی، غذایی، دارویی و تأسیسات، تأثیر مستقیمی بر بهرهوری و قابلیت اطمینان فرآیندهای صنعتی دارد.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/heat-exchanger
رفتار سیستم در شرایط واقعی بهره برداری (Real Operating Conditions)
در شرایط واقعی، عملکرد مبدل صفحهای با شرایط طراحی متفاوت است. مهمترین عوامل انحراف عبارتند از:
تغییر دمای محیطتغییر دبی سیال فرآیندی
رسوبگذاری تدریجی (Fouling)
افت عملکرد گسکتها
تغییر خواص سیال در زمان
مفهوم افت راندمان در طول عمر تجهیز
یکی از نکات مهم در تحلیل صنعتی، بررسی رفتار تجهیز در طول عمر آن است. راندمان مبدل صفحهای به صورت تدریجی کاهش مییابد.
دلایل اصلی:
افزایش مقاومت حرارتی ناشی از رسوبکاهش سطح مؤثر انتقال حرارت
افزایش نشتیهای جزئی
کاهش کیفیت آببندی
این موضوع در طراحی باید از ابتدا پیشبینی شود.در مبدل های صفحه ای واشردار، نشتی میتواند به دلایلی مانند فرسودگی گسکت، مونتاژ نامناسب، تغییر شکل صفحات یا شرایط نامناسب بهرهبرداری ایجاد شود. بررسی علل نشتی در مبدل حرارتی صفحه ای واشردار میتواند به تشخیص سریعتر مشکل کمک کند.
نقش نگهداری در حفظ عملکرد در «تحلیل مهندسی کاربرد مبدل حرارتی صفحه ای واشردار در فرآیندهای صنعتی»
نگهداری دوره ای یکی از مهم ترین عوامل حفظ راندمان است. عملیات کلیدی شامل:
شستشوی شیمیایی (Chemical Cleaning)تعویض دورهای گسکتها
بررسی افت فشار غیرعادی
کنترل دمای خروجی
سیستم هایی که نگهداری ضعیف دارند، حتی با طراحی خوب نیز دچار افت شدید عملکرد می شوند.
