بهترین مبدل حرارتی صفحه ای برای کارخانههای صنایع غذایی تهران؛ راهنمای انتخاب مهندسی بر اساس فرآیند، بهداشت و هزینه بهره برداری
اگر قرار باشد تنها یک تجهیز بیشترین تأثیر را بر راندمان انرژی، کیفیت محصول، هزینه تعمیرات و پایداری خط تولید در صنایع غذایی داشته باشد، بدون تردید یکی از مهمترین گزینهها مبدل حرارتی صفحه ای است.برای آشنایی با انواع مدلها، کاربردها و مشخصات فنی این تجهیزات، بررسی مبدل حرارتی صفحه ای و انتخاب مدل مناسب باید بر اساس شرایط فرآیند انجام شود.
در کارخانههای صنایع غذایی تهران، شرایط اقلیمی، کیفیت آب، محدودیت فضای نصب، هزینه انرژی، الزامات سازمان غذا و دارو و نیاز به شستشوی مکرر (CIP)، انتخاب مبدل حرارتی را به یک تصمیم کاملاً مهندسی تبدیل کرده است.
بسیاری از مدیران کارخانه تصور میکنند انتخاب مبدل صرفاً به ظرفیت سرمایش یا گرمایش وابسته است؛ اما در عمل عواملی مانند نوع محصول، ویسکوزیته سیال، افت فشار مجاز، جنس صفحات، نوع گسکت، قابلیت شستشو، احتمال رسوبگذاری، کیفیت آب تهران و قابلیت توسعه خط تولید، همگی بر عملکرد نهایی سیستم اثر مستقیم دارند.
به همین دلیل انتخاب اشتباه ممکن است باعث ایجاد مشکلات زیر شود:
- افزایش مصرف برق پمپها
- کاهش راندمان انتقال حرارت
- افزایش توقف خط تولید
- رشد هزینههای تعمیرات
- افزایش دفعات CIP
- کاهش کیفیت محصول
- افزایش مصرف بخار یا آب سرد
- کوتاه شدن عمر تجهیزات
در مقابل، انتخاب صحیح یک مبدل حرارتی صفحه ای میتواند باعث شود کارخانه طی سالهای بهرهبرداری میلیونها تومان در هزینه انرژی و نگهداری صرفهجویی کند و همزمان کیفیت فرآیند نیز بهبود یابد.
در این راهنمای تخصصی تلاش میکنیم تمام معیارهای انتخاب بهترین مبدل حرارتی صفحهای برای کارخانههای صنایع غذایی تهران را از دیدگاه طراحی مهندسی، استانداردهای بهداشتی، هزینه چرخه عمر (Life Cycle Cost)، قابلیت شستشو و شرایط واقعی بهرهبرداری بررسی کنیم.

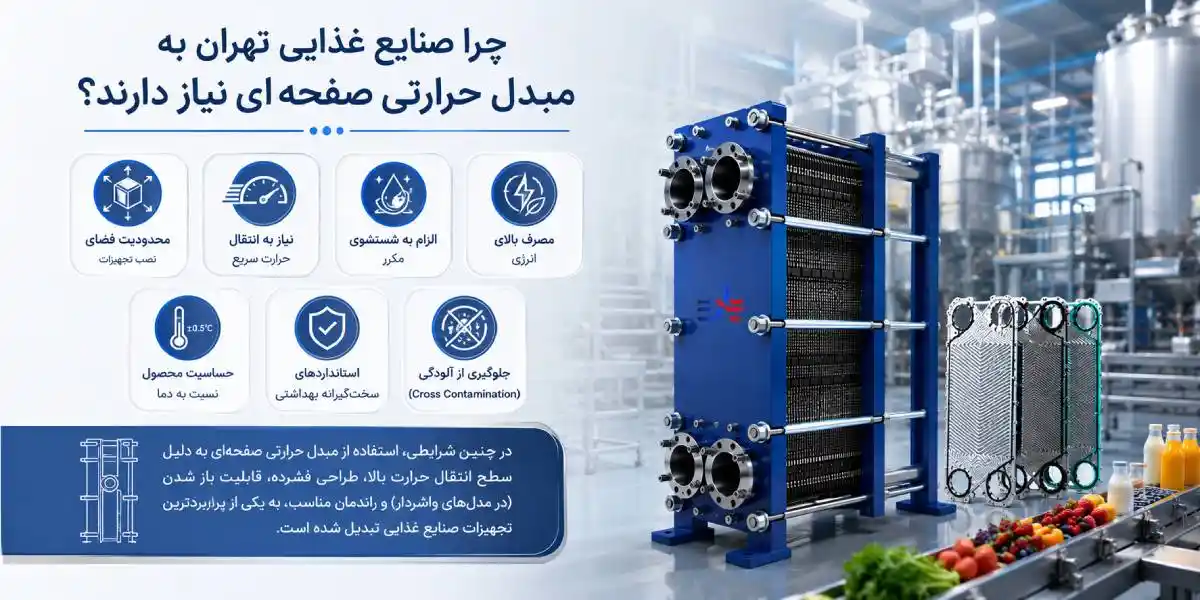

چرا صنایع غذایی تهران به مبدل حرارتی صفحه ای نیاز دارند؟
کارخانههای صنایع غذایی معمولاً با چند چالش همزمان روبهرو هستند:
- محدودیت فضای نصب تجهیزات
- نیاز به انتقال حرارت سریع
- الزام به شستشوی مکرر
- مصرف بالای انرژی
- حساسیت محصول نسبت به دما
- استانداردهای سختگیرانه بهداشتی
- جلوگیری از آلودگی متقاطع (Cross Contamination)
در چنین شرایطی، استفاده از مبدل های حجیم سنتی معمولاً پاسخگوی نیاز خطوط تولید مدرن نیست. به همین دلیل مبدل حرارتی صفحه ای به دلیل سطح انتقال حرارت بالا، طراحی فشرده، قابلیت باز شدن (در مدلهای واشردار) و راندمان مناسب، به یکی از پرکاربردترین تجهیزات صنایع غذایی تبدیل شده است.
نقش مبدل حرارتی صفحه ای در خطوط مختلف صنایع غذایی
تقریباً در تمام کارخانههای غذایی، بخشی از فرآیند نیازمند انتقال کنترلشده انرژی حرارتی است.
جدول زیر برخی از کاربردهای رایج را نشان می دهد.
| هدف اصلی | کاربرد مبدل | صنعت |
|---|---|---|
| حفظ کیفیت و ایمنی محصول | پاستوریزاسیون شیر | لبنیات |
| تثبیت کیفیت | خنککاری آبمیوه | نوشیدنی |
| شستشو و فرآوری | گرمایش آب فرآیندی | صنایع گوشتی |
| کاهش مصرف بخار | بازیابی انرژی | صنایع کنسرو |
| جلوگیری از تخریب کیفیت | کنترل دمای محصول | کارخانه سس |
| کنترل کریستالیزاسیون | تنظیم دمای فرآیند | شکلات |
| افزایش کیفیت تولید | سرمایش روغن | کارخانه روغن |
| آمادهسازی بستهبندی | خنککاری نهایی | نوشابه |

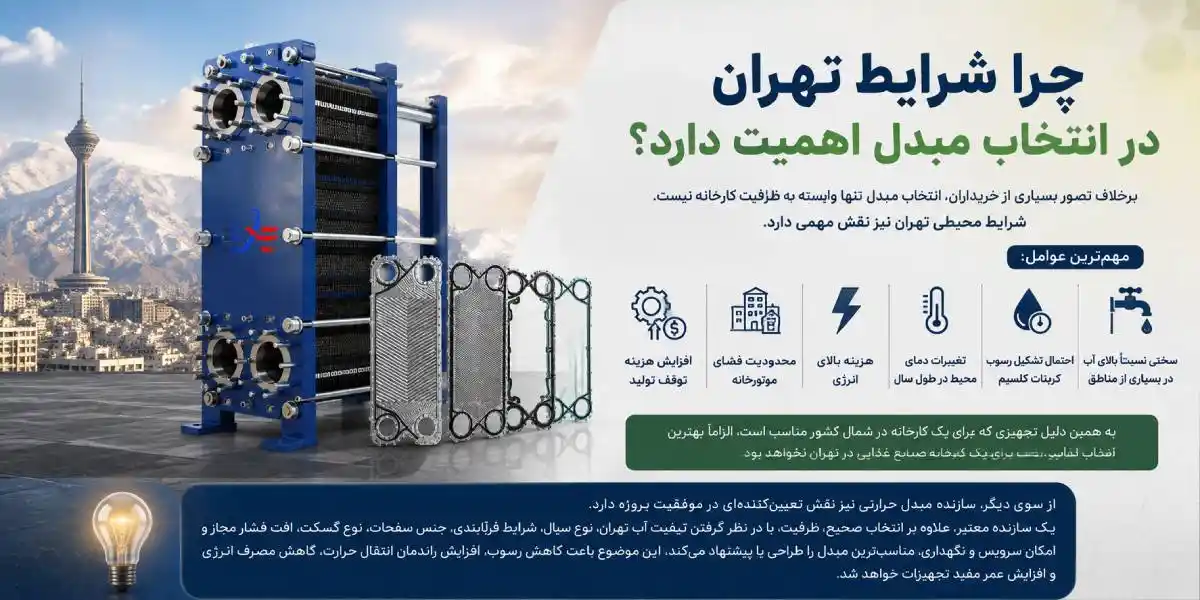

چرا شرایط تهران در انتخاب مبدل اهمیت دارد؟
برخلاف تصور بسیاری از خریداران، انتخاب مبدل تنها وابسته به ظرفیت کارخانه نیست.
شرایط محیطی تهران نیز نقش مهمی دارد.
مهمترین عوامل عبارتاند از:
- سختی نسبتاً بالای آب در بسیاری از مناطق
- احتمال تشکیل رسوب کربنات کلسیم
- تغییرات دمای محیط در طول سال
- هزینه بالای انرژی
- محدودیت فضای موتورخانه
- افزایش هزینه توقف تولید
به همین دلیل تجهیزی که برای یک کارخانه در شمال کشور مناسب است، الزاماً بهترین انتخاب برای یک کارخانه صنایع غذایی در تهران نخواهد بود.
از سوی دیگر، سازنده مبدل حرارتی نیز نقش تعیینکنندهای در موفقیت پروژه دارد. یک سازنده معتبر، علاوه بر انتخاب صحیح ظرفیت، با در نظر گرفتن کیفیت آب تهران، نوع سیال، شرایط فرآیندی، جنس صفحات، نوع گسکت، افت فشار مجاز و امکان سرویس و نگهداری، مناسبترین مبدل را طراحی یا پیشنهاد میکند. این موضوع باعث کاهش رسوب، افزایش راندمان انتقال حرارت، کاهش مصرف انرژی و افزایش عمر مفید تجهیزات خواهد شد.
مهم ترین معیارهای انتخاب بهترین مبدل حرارتی صفحه ای
انتخاب صحیح معمولاً بر اساس یک پارامتر انجام نمیشود.
بلکه مجموعهای از شاخصها باید همزمان بررسی شوند.
| اهمیت | معیار |
|---|---|
| بسیار زیاد | راندمان انتقال حرارت |
| بسیار زیاد | قابلیت CIP |
| بسیار زیاد | مقاومت خوردگی |
| بسیار زیاد | جنس صفحات |
| زیاد | نوع گسکت |
| زیاد | افت فشار |
| متوسط | قابلیت توسعه ظرفیت |
| متوسط | قیمت اولیه |
| بسیار زیاد | هزینه نگهداری |
| بسیار زیاد | مصرف انرژی |
همین موضوع باعث شده مهندسان حرفهای بیشتر از قیمت اولیه، به هزینه واقعی بهرهبرداری توجه کنند.علاوه بر ظرفیت حرارتی و شرایط فرآیندی، جنس مبدل حرارتی یکی از مهمترین عوامل در تعیین عملکرد، طول عمر و هزینههای نگهداری تجهیز است. انتخاب متریال مناسب باید بر اساس نوع سیال، دمای کاری، فشار، میزان خوردگی و شرایط بهرهبرداری انجام شود؛ زیرا انتخاب نادرست جنس میتواند باعث کاهش راندمان، افزایش رسوبگذاری و ایجاد مشکلات خوردگی در طول زمان شود.
انتقال حرارت؛ مهم ترین شاخص انتخاب
عملکرد اصلی مبدل، انتقال انرژی از یک سیال به سیال دیگر است.
هرچه ضریب انتقال حرارت بیشتر باشد، ابعاد مبدل کوچکتر شده و مصرف انرژی نیز کاهش پیدا میکند.
مقدار انرژی منتقل شده معمولاً با رابطه زیر محاسبه میشود.
نام فرمول: نرخ انتقال حرارت
Q = m × Cp × ΔT
که در آن:
- Q = نرخ انتقال حرارت (W)
- m = دبی جرمی سیال (kg/s)
- Cp = گرمای ویژه (kJ/kg.K)
- ΔT = اختلاف دما (°C)
این رابطه پایه طراحی تقریباً تمام مبدل های حرارتی صنایع غذایی محسوب میشود و در مراحل انتخاب ظرفیت، بررسی عملکرد و تحلیل مصرف انرژی مورد استفاده قرار میگیرد.
به همین دلیل، یک تولید کننده مبدل حرارتی صفحه ای حرفهای تنها بر ظرفیت اسمی تجهیز تکیه نمیکند؛ بلکه با محاسبه دقیق نرخ انتقال حرارت، بررسی خواص سیال، اختلاف دما، افت فشار مجاز و شرایط فرآیند، مبدلی را طراحی یا انتخاب میکند که علاوه بر دستیابی به راندمان حرارتی بالا، کمترین مصرف انرژی و بیشترین طول عمر را نیز برای خط تولید فراهم کند.
چرا ضریب انتقال حرارت در مبدل صفحه ای بالاتر است؟
در مبدل های صفحه ای، صفحات موجدار باعث ایجاد جریان آشفته (Turbulent Flow) میشوند.
این آشفتگی کنترلشده باعث میشود:
- ضخامت لایه مرزی کاهش یابد.
- انتقال انرژی سریعتر انجام شود.
- رسوبگذاری کاهش پیدا کند.
- راندمان سیستم افزایش یابد.
در فرآیند انتخاب و طراحی مبدل حرارتی، تنها توجه به ظرفیت اسمی تجهیز کافی نیست؛ بلکه پارامترهایی مانند نرخ انتقال حرارت، اختلاف دمای میانگین لگاریتمی (LMTD)، افت فشار مجاز و شرایط واقعی فرآیند باید بهصورت مهندسی بررسی شوند. یک سازنده صنعتی برای انتخاب صحیح تجهیز باید طراحی مبدل حرارتی را بر اساس محاسبات دقیق انتقال حرارت، مشخصات سیال و الزامات بهرهبرداری انجام دهد تا عملکرد و راندمان سیستم در طول زمان حفظ شود.
ارتباط راندمان انتقال حرارت با مصرف انرژی

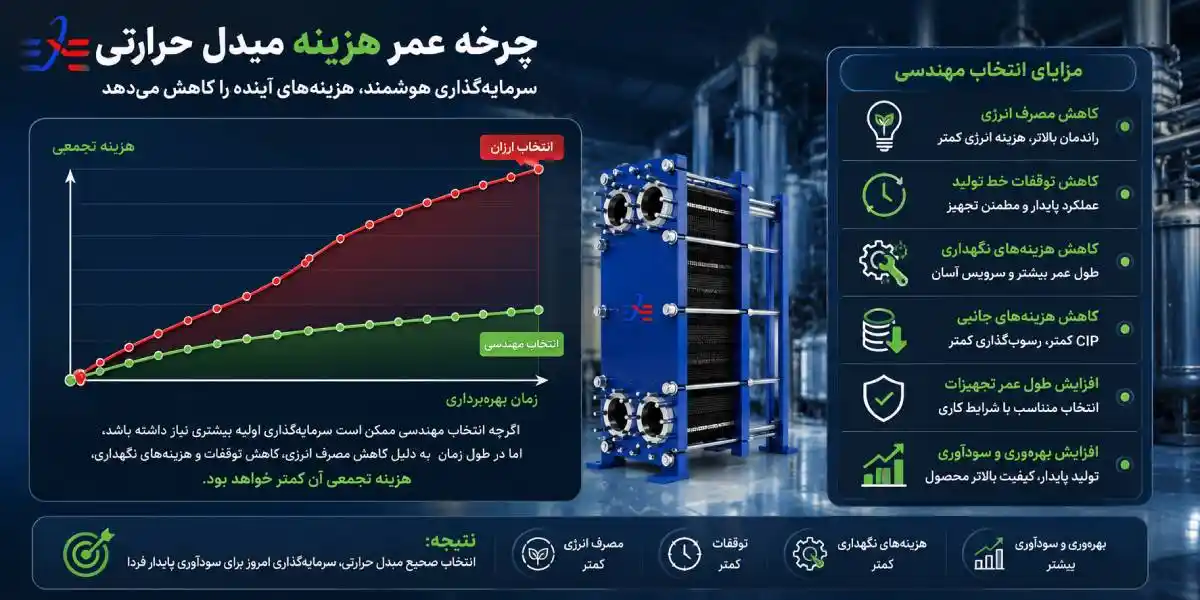

یکی از اشتباهات رایج در خرید تجهیزات، تمرکز صرف بر قیمت اولیه است.
در حالی که بخش عمده هزینه یک مبدل طی سالهای بهرهبرداری پرداخت میشود.
هرچه انتقال حرارت مؤثرتر باشد:
- زمان کارکرد تجهیزات کاهش مییابد.
- مصرف بخار کمتر میشود.
- مصرف آب سرد کاهش پیدا میکند.
- مصرف برق پمپها بهینهتر خواهد شد.
- هزینه تولید هر کیلوگرم محصول کاهش مییابد.
به همین دلیل بسیاری از کارخانههای صنایع غذایی در تهران، هنگام نوسازی خطوط تولید، به جای تعویض صرف تجهیزات، ابتدا راندمان حرارتی سیستم را ارزیابی میکنند تا بیشترین بازده اقتصادی را از سرمایهگذاری خود به دست آورند.راندمان واقعی یک مبدل حرارتی تنها به طراحی اولیه تجهیز وابسته نیست، بلکه انتخاب ظرفیت مناسب نیز نقش مهمی در عملکرد سیستم دارد.

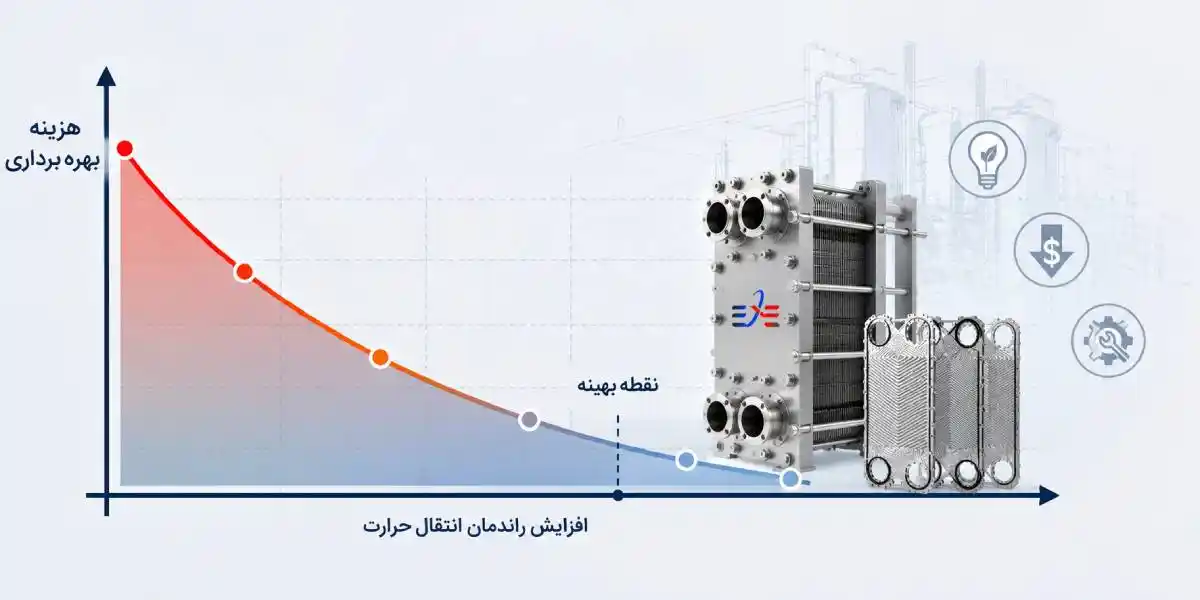

نمودار مفهومی اثر راندمان مبدل بر هزینه بهره برداری
این نمودار نشان میدهد که با افزایش راندمان انتقال حرارت، هزینههای جاری سیستم (بهویژه انرژی و نگهداری) بهطور محسوسی کاهش پیدا میکند؛ البته این روند تا نقطه بهینه طراحی ادامه دارد و انتخاب مبدل باید بر اساس محاسبات مهندسی انجام شود، نه صرفاً بزرگتر بودن تجهیزات.
انتخاب مهندسی؛ تفاوت کارخانه های موفق با خریدهای صرفاً قیمتی
در بسیاری از پروژههای موفق صنایع غذایی، فرآیند انتخاب مبدل از یک سؤال ساده آغاز نمیشود که «کدام مدل ارزانتر است؟»، بلکه با این پرسش آغاز میشود که «کدام تجهیز در طول ۱۰ تا ۲۰ سال بهرهبرداری، کمترین هزینه چرخه عمر و بیشترین پایداری فرآیند را ایجاد میکند؟».
به همین دلیل، شرکتهایی که طراحی خود را بر پایه تحلیل فرآیند، کیفیت آب، الزامات بهداشتی و قابلیت نگهداری انجام میدهند، معمولاً با توقفهای کمتر، کیفیت محصول پایدارتر و مصرف انرژی پایینتر مواجه میشوند. این رویکرد تنها به انتخاب مبدل حرارتی محدود نیست؛ بلکه در تجهیزاتی مانند اواپراتور چیلر نیز اهمیت بالایی دارد، زیرا عملکرد صحیح اواپراتور نقش مستقیمی در تأمین دمای پایدار آب سرد، حفظ کیفیت محصولات غذایی، کاهش مصرف انرژی و افزایش راندمان کل سیستم تبرید ایفا میکند.
در اکسرلند نیز همین رویکرد مهندسی مبنای انتخاب و پیشنهاد مبدل های حرارتی برای صنایع غذایی است؛ یعنی تطبیق مشخصات فنی تجهیز با شرایط واقعی کارخانه، بررسی ارتباط آن با تجهیزات جانبی مانند اواپراتور چیلر و سایر اجزای سیستم سرمایش، نه صرفاً انتخاب یک مدل عمومی یا ارزانقیمت. این نگرش باعث میشود سرمایهگذاری اولیه به بهرهوری بلندمدت، کاهش هزینههای تعمیر و نگهداری و افزایش قابلیت اطمینان خط تولید منجر شود.

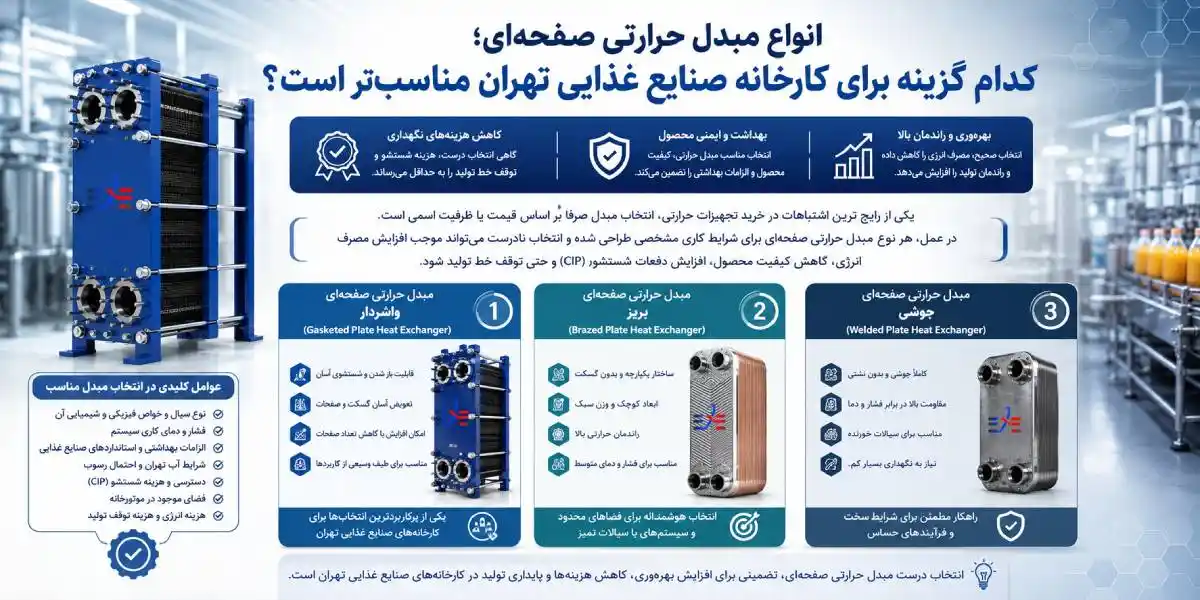

انواع مبدل حرارتی صفحه ای؛ کدام گزینه برای کارخانه صنایع غذایی تهران مناسبتر است؟
یکی از رایج ترین اشتباهات در خرید تجهیزات حرارتی، انتخاب مبدل صرفاً بر اساس قیمت یا ظرفیت اسمی است. در عمل، هر نوع مبدل حرارتی صفحهای برای شرایط کاری مشخصی طراحی شده و انتخاب نادرست میتواند موجب افزایش مصرف انرژی، کاهش کیفیت محصول، افزایش دفعات شستشو (CIP) و حتی توقف خط تولید شود.
در میان انواع مختلف مبدل های صفحه ای، یکی از گزینههای پرکاربرد در صنایع فرآیندی و تأسیساتی، سازنده مبدل حرارتی صفحه ای گسکت دار است که به دلیل قابلیت باز شدن صفحات، امکان تعویض گسکت، شستشوی آسان و قابلیت افزایش ظرفیت، در بسیاری از پروژههایی که نیاز به سرویس و نگهداری دورهای دارند مورد استفاده قرار میگیرد. این نوع مبدل بهخصوص در شرایطی که کنترل رسوب، دسترسی برای بازرسی داخلی و انعطافپذیری در بهرهبرداری اهمیت دارد، انتخاب مناسبی محسوب میشود.
در صنایع غذایی تهران، سه نوع مبدل صفحه ای بیشترین کاربرد را دارند:
- مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger)
- مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger)
- مبدل حرارتی صفحه ای جوشی (Welded Plate Heat Exchanger)
هر یک از این مدلها مزایا، محدودیت ها و کاربردهای خاص خود را دارند.
مقایسه انواع مبدل حرارتی صفحه ای در صنایع غذایی
| جوشی | بریز | واشردار | ویژگی |
|---|---|---|---|
| ✖ | ✖ | ✔ کامل | قابلیت باز شدن |
| مناسب | مناسب | بسیار مناسب | مناسب برای CIP |
| ✖ | ✖ | ✔ | امکان تعویض گسکت |
| زیاد | متوسط | ✔✔✔ | مناسب برای محصولات غذایی حساس |
| بسیار زیاد | زیاد | زیاد | فشار کاری |
| بسیار زیاد | زیاد | زیاد | دمای کاری |
| بیشتر | کمتر | متوسط | هزینه اولیه |
| متوسط | بالا (در صورت خرابی) | پایین | هزینه تعمیرات |
| ✖ | ✖ | ✔ با افزودن صفحات | قابلیت افزایش ظرفیت |
برای انتخاب اقتصادی و فنی مناسب، بررسی عواملی مانند راندمان انتقال حرارت، فضای مورد نیاز، افت فشار، هزینه اولیه و الزامات تعمیر و نگهداری اهمیت زیادی دارد. به همین دلیل، مقایسه انواع مبدل های حرارتی صفحه ای می تواند به مهندسان و تصمیمگیرندگان کمک کند تا با توجه به شرایط واقعی پروژه، نوع مناسب مبدل را انتخاب کنند و از صرف هزینه برای تجهیز نامتناسب جلوگیری شود.
چرا مبدل صفحه ای واشردار انتخاب اول بسیاری از کارخانه های صنایع غذایی است؟
در خطوط تولید لبنیات، نوشیدنی، آبمیوه، سس، صنایع پروتئینی و فرآوری مواد غذایی، شستشوی منظم تجهیزات یک الزام بهداشتی است. به همین دلیل، مبدل صفحهای واشردار به دلیل امکان باز شدن و بازرسی داخلی، مزیت مهمی نسبت به سایر مدلها دارد.
مزایای این نوع مبدل عبارتاند از:
- امکان تعویض صفحات بدون تعویض کل تجهیز
- دسترسی کامل برای بازرسی داخلی
- کاهش هزینه تعمیرات در بلندمدت
- قابلیت افزایش ظرفیت با اضافه کردن صفحات
- مناسب برای فرآیندهایی که تغییر ظرفیت تولید در آینده محتمل است
در کارخانه هایی که تنوع محصول بالاست یا خطوط تولید بهطور مداوم شستشو میشوند، این ویژگی ها اهمیت ویژه ای دارند.در صنایع غذایی، انتخاب یک مبدل حرارتی مناسب نقش مهمی در حفظ کیفیت محصول، کنترل دقیق دما و کاهش مصرف انرژی دارد. مبدل حرارتی صفحه ای اکسرلند با طراحی مهندسیشده، صفحات استنلس استیل مقاوم در برابر خوردگی و راندمان بالای انتقال حرارت، گزینهای مناسب برای کاربردهایی مانند لبنیات، نوشیدنیها، فرآوری مواد غذایی و سیستمهای گرمایش و سرمایش صنعتی است. این تجهیزات با قابلیت شستوشوی آسان و طراحی بهینه، به افزایش طول عمر سیستم و کاهش هزینههای بهرهبرداری کمک میکنند.

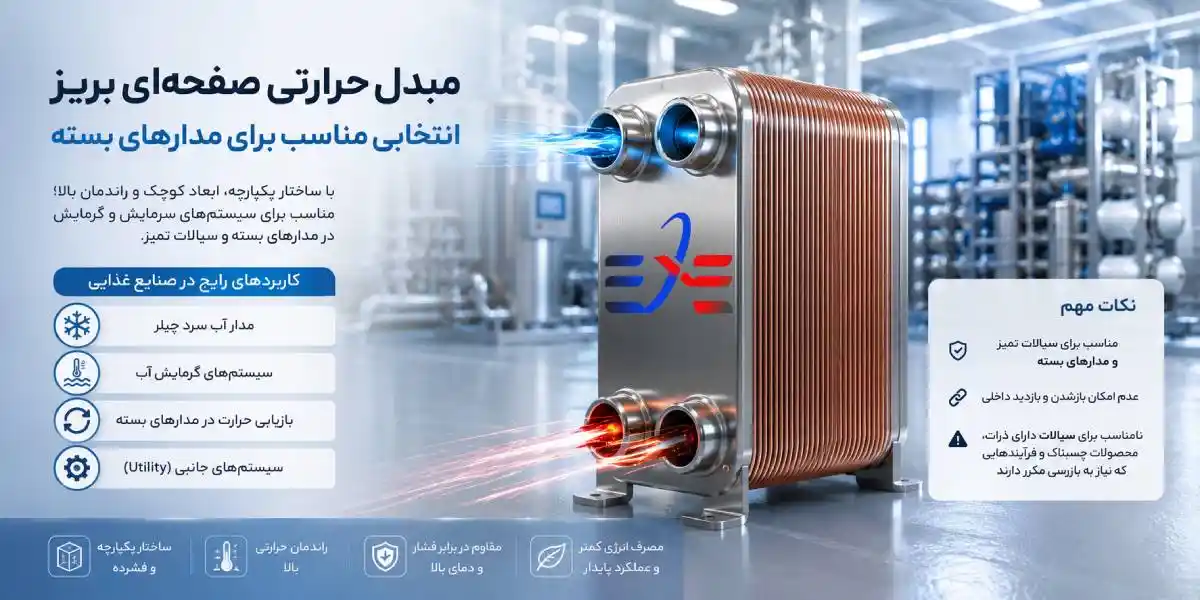

مبدل حرارتی صفحه ای بریز؛ انتخابی مناسب برای مدارهای بسته
مبدلهای بریز به دلیل ساختار یکپارچه و ابعاد کوچک، در بسیاری از تجهیزات سرمایش و گرمایش مورد استفاده قرار میگیرند. این مدلها معمولاً برای مدارهای بسته و سیالات تمیز مناسب هستند.
کاربردهای رایج در صنایع غذایی:
- مدار آب سرد چیلر
- سیستمهای گرمایش آب
- بازیابی حرارت در مدارهای بسته
- سیستمهای جانبی (Utility)
با این حال، به دلیل عدم امکان باز شدن، استفاده از آنها برای سیالات دارای ذرات، محصولات چسبناک یا فرآیندهایی که نیاز به بازرسی مکرر دارند، معمولاً توصیه نمی شود.در پروژههایی که فضای نصب محدود است و مدار کاری به یک تجهیز کامپکت با راندمان انتقال حرارت بالا نیاز دارد، استفاده از مبدل حرارتی صفحه ای بریز میتواند گزینه مناسبی باشد. این نوع مبدل به دلیل ساختار فشرده، عدم نیاز به گسکت و مقاومت مناسب در برابر فشار، معمولاً در سیستمهای سرمایشی، گرمایشی، چیلرها و مدارهای بسته مورد استفاده قرار میگیرد. البته انتخاب این مدل باید با توجه به نوع سیال، کیفیت آب، دمای کاری و شرایط بهرهبرداری انجام شود، زیرا در کاربردهایی که نیاز به باز کردن صفحات و شستشوی داخلی وجود دارد، مدلهای دیگر ممکن است انتخاب مناسبتری باشند.
مبدل صفحه ای جوشی؛ راهکار فرآیندهای سنگین
در برخی صنایع غذایی، مانند تولید روغن های خوراکی، فرآوری شربت های غلیظ یا سیالات با فشار و دمای بالا، مبدل های جوشی گزینه مناسبی هستند. برای شناخت بهتر این ساختار و تفاوت آن با سایر انواع مبدل های صفحه ای، آشنایی با مبدل حرارتی صفحه ای بریز (لحیمی) چیست؟ میتواند به انتخاب صحیح تر تجهیز بر اساس شرایط فرآیند کمک کند.
ویژگی های اصلی:
- تحمل فشار بالا
- مقاومت مناسب در برابر شوک حرارتی
- حذف محدودیتهای مربوط به گسکت
- مناسب برای برخی سیالات خورنده یا داغ
البته در این نوع مبدل نیز امکان باز کردن صفحات مانند مدل واشردار وجود ندارد، بنابراین انتخاب آن باید بر اساس شرایط فرآیند انجام شود.
انتخاب جنس صفحات؛ مهم ترین عامل در افزایش عمر مبدل
یکی از عوامل تعیینکننده در عملکرد بلندمدت مبدل، متریال صفحات است. انتخاب نادرست متریال میتواند منجر به خوردگی، نشتی، کاهش راندمان و افزایش هزینههای تعمیرات شود.
جدول زیر متداولترین متریال های مورد استفاده را نشان میدهد.
| مناسب برای صنایع غذایی | کاربرد رایج | مقاومت خوردگی | جنس صفحه |
|---|---|---|---|
| مناسب | آب تمیز | خوب | Stainless Steel 304 |
| بسیار مناسب | لبنیات، نوشیدنی، مواد غذایی | بسیار خوب | Stainless Steel 316L |
| ویژه | آب شور و محیطهای کلریدی | عالی | Titanium |
| کاربرد خاص | سیالات خورنده | بسیار عالی | SMO و آلیاژهای خاص |
در اکثر کارخانههای صنایع غذایی تهران، صفحات استنلس استیل 316L به دلیل مقاومت بهتر در برابر خوردگی و سازگاری با الزامات بهداشتی، انتخاب رایج تری هستند.
انتخاب صحیح متریال تنها بر عملکرد مبدل حرارتی اثر نمیگذارد، بلکه بر راندمان سایر تجهیزات سرمایشی و گرمایشی کارخانه نیز تأثیرگذار است. برای مثال، در سیستمهایی که از چیلر تراکمی برای تأمین آب سرد فرآیندی استفاده میشود، استفاده از صفحات مقاوم در برابر خوردگی و رسوب، موجب حفظ ظرفیت انتقال حرارت، کاهش افت راندمان سیستم، افزایش عمر تجهیزات و کاهش مصرف انرژی در کل مدار سرمایش خواهد شد.
انتخاب گسکت؛ قطعهای کوچک با تأثیر بزرگ
عملکرد مناسب مبدل تنها به صفحات وابسته نیست؛ بلکه سلامت قطعات آببندی نیز نقش مهمی در حفظ راندمان و جلوگیری از مشکلات بهره برداری دارد. خرابی یا انتخاب نامناسب بررسی گسکت مبدل حرارتی صفحه ای یکی از عوامل اصلی کاهش عملکرد و ایجاد نشتی در مبدل های صفحه ای است. بررسی دورهای وضعیت گسکت، انتخاب متریال سازگار با سیال و تعویض بهموقع آن میتواند از توقف ناخواسته سیستم و افزایش هزینه های تعمیرات جلوگیری کند.
| محدوده کاربرد | نوع گسکت |
|---|---|
| آب گرم، لبنیات، صنایع غذایی | EPDM |
| روغنها و سیالات نفتی | NBR |
| دمای بالا و برخی مواد شیمیایی | Viton (FKM) |
| شرایط کاری سختتر و دمای بالاتر | HNBR |
در خطوطی که از مواد شوینده قلیایی و اسیدی برای CIP استفاده میشود، انتخاب گسکت مناسب نقش مهمی در جلوگیری از نشتی و افزایش عمر تجهیز دارد.
استانداردهای بهداشتی؛ چرا در صنایع غذایی اهمیت حیاتی دارند؟
در صنایع غذایی، تنها انتقال حرارت مهم نیست؛ حفظ سلامت محصول نیز اهمیت اساسی دارد. به همین دلیل مبدل حرارتی باید مطابق با استانداردهای بهداشتی طراحی و ساخته شود.
مهمترین ویژگیهای مورد انتظار عبارتاند از:
- سطح داخلی صاف و قابل شستشو
- حذف نقاط مرده (Dead Zones)
- قابلیت تخلیه کامل سیال
- مقاومت در برابر مواد شیمیایی شستشو
- استفاده از متریال مناسب تماس با مواد غذایی
- جلوگیری از آلودگی متقاطع بین دو سیال
رعایت این اصول علاوه بر افزایش ایمنی محصول، زمان توقف خط تولید را نیز کاهش میدهد.
تأثیر کیفیت آب تهران بر عملکرد مبدل حرارتی صفحه ای
یکی از موضوعاتی که در بسیاری از پروژهها نادیده گرفته میشود، کیفیت آب مصرفی است. در بخشهایی از تهران، سختی آب میتواند باعث تشکیل رسوبات معدنی روی صفحات مبدل شود.
پیامدهای رسوبگذاری عبارتاند از:
- کاهش انتقال حرارت
- افزایش افت فشار
- افزایش مصرف انرژی
- افزایش زمان CIP
- کاهش عمر صفحات
به همین دلیل، بررسی کیفیت آب و در صورت نیاز استفاده از سیستمهای پیشتصفیه، بخشی از طراحی صحیح سیستم انتقال حرارت محسوب میشود.در کنار افت فشار، کاهش تدریجی عملکرد مبدل حرارتی نیز یکی از نشانههایی است که باید در فرآیند بهرهبرداری مورد توجه قرار گیرد. افزایش افت فشار، کاهش اختلاف دمای ورودی و خروجی، کاهش دبی عبوری یا افزایش مصرف انرژی میتواند نشاندهنده مشکلاتی مانند رسوبگرفتگی، گرفتگی کانالها، آسیب گسکت یا شرایط نامناسب کاری باشد. تشخیص سریع این علائم و بررسی علت اصلی افت راندمان، از کاهش ظرفیت انتقال حرارت و هزینههای اضافی تعمیرات جلوگیری میکند. برای آشنایی بیشتر با نشانههای کاهش عملکرد و روشهای بررسی مشکل، میتوانید راهنمای علائم افت راندمان مبدل حرارتی صفحه ای و روش تشخیص علت را مطالعه کنید.
ضریب رسوب؛ پارامتری که نباید نادیده گرفته شود
در طراحی مبدل، همواره مقداری مقاومت ناشی از رسوب در نظر گرفته میشود تا عملکرد تجهیز در طول زمان قابل پیشبینی باشد.
نام فرمول: مقاومت رسوب (Fouling Resistance)
Rf = δ / k
که در آن:
- Rf = مقاومت ناشی از رسوب
- δ = ضخامت لایه رسوب
- k = ضریب هدایت حرارتی رسوب
با افزایش ضخامت رسوب، انتقال حرارت کاهش یافته و برای دستیابی به همان ظرفیت، انرژی بیشتری مصرف خواهد شد.کیفیت سیال ورودی یکی از عوامل مهم در عملکرد بلندمدت مبدل های حرارتی صفحه ای است. وجود املاح، ذرات معلق و ترکیبات ایجادکننده رسوب میتواند باعث کاهش ضریب انتقال حرارت، افزایش افت فشار و کاهش راندمان تجهیز شود. به همین دلیل، بررسی عوامل مؤثر بر رسوب مبدل حرارتی صفحه ای و انتخاب روش مناسب برای کنترل آن، نقش مهمی در افزایش طول عمر مبدل و کاهش هزینههای تعمیر و نگهداری دارد.
شاخص راندمان واقعی مبدل در بهره برداری
پس از مدتی کارکرد، مقایسه ظرفیت واقعی با ظرفیت طراحی میتواند وضعیت عملکرد مبدل را مشخص کند.
نام فرمول: درصد افت عملکرد مبدل
Performance Loss (%) =
[(Qdesign − Qactual) ÷ Qdesign] × 100
که در آن:
- Qdesign = ظرفیت طراحی
- Qactual = ظرفیت واقعی اندازهگیریشده
اگر این شاخص بهطور مداوم افزایش یابد، معمولاً نشانه رسوب، گرفتگی کانالها یا کاهش راندمان انتقال حرارت است و باید برنامه بازرسی و شستشو بازنگری شود.

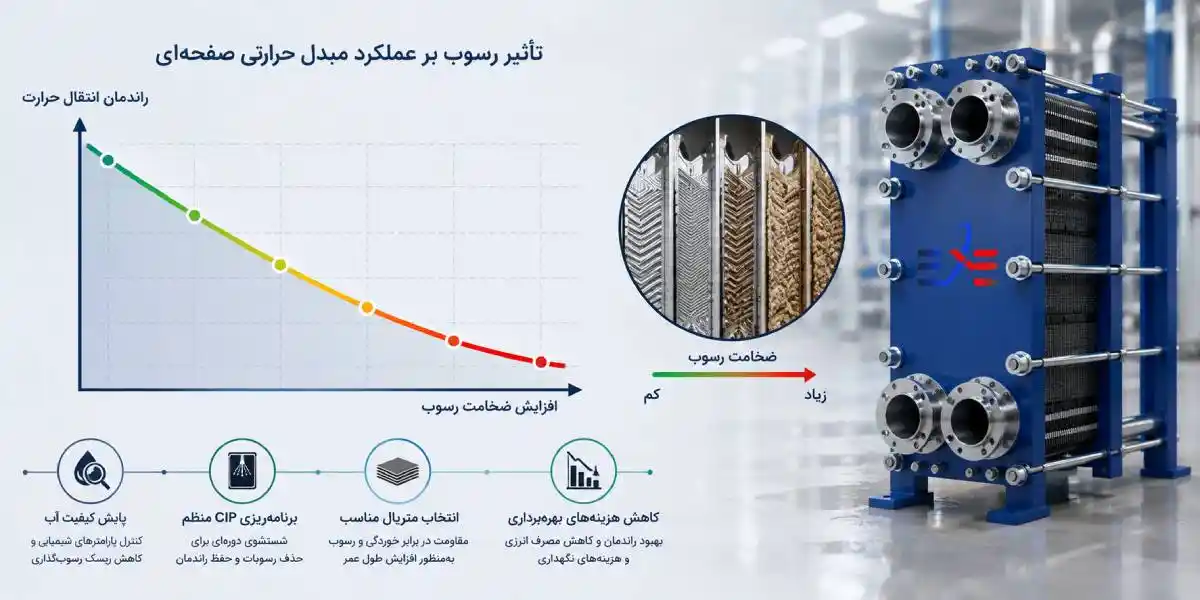

نمودار مفهومی تأثیر رسوب بر عملکرد مبدل حرارتی صفحه ای
این نمودار نشان میدهد که حتی افزایش تدریجی رسوب نیز میتواند باعث افت قابل توجه راندمان انتقال حرارت شود؛ به همین دلیل پایش کیفیت آب، برنامهریزی منظم برای CIP و انتخاب متریال مناسب، نقش مستقیمی در کاهش هزینههای بهرهبرداری دارند.
چگونه ظرفیت مناسب مبدل حرارتی صفحه ای را برای کارخانه صنایع غذایی محاسبه کنیم؟
یکی از مهمترین دلایل عملکرد نامناسب مبدل های حرارتی در صنایع غذایی، انتخاب ظرفیت بر اساس حدس یا تجربه است. در بسیاری از پروژهها تنها دبی یا توان تقریبی در نظر گرفته میشود، در حالی که طراحی صحیح باید بر پایه محاسبات انتقال حرارت انجام شود.
پارامترهای اصلی که باید قبل از انتخاب مبدل مشخص شوند عبارتاند از:
- دبی سیال گرم
- دبی سیال سرد
- دمای ورودی هر دو سیال
- دمای خروجی مورد نیاز
- گرمای ویژه سیال
- افت فشار مجاز
- ویسکوزیته محصول
- نوع فرآیند (پیوسته یا بچ)
- قابلیت توسعه ظرفیت در آینده
- زمان شستشوی دورهای
هرچه این اطلاعات دقیقتر باشند، انتخاب مبدل نیز اقتصادیتر و مطمئنتر خواهد بود. انتخاب مبدلی با ظرفیت کمتر از نیاز واقعی باعث کاهش راندمان و افزایش فشار کاری تجهیزات جانبی میشود، در حالی که ظرفیت بیش از حد نیاز نیز میتواند هزینه سرمایهگذاری و فضای نصب را افزایش دهد. به همین دلیل، محاسبه ظرفیت مبدل حرارتی باید بر اساس بار حرارتی، دبی سیال، اختلاف دما و شرایط واقعی فرآیند انجام شود تا مصرف انرژی بهینه و عملکرد تجهیز پایدار باشد.
پارامترهای کلیدی در طراحی مبدل حرارتی صنایع غذایی
| تأثیر بر عملکرد | اهمیت در طراحی | پارامتر |
|---|---|---|
| تعیین ظرفیت | بسیار زیاد | دبی سیال |
| تعیین سطح انتقال حرارت | بسیار زیاد | اختلاف دما |
| انتخاب ضخامت صفحات | زیاد | فشار کاری |
| انتخاب تعداد کانالها | بسیار زیاد | افت فشار مجاز |
| انتخاب الگوی صفحات | بسیار زیاد | نوع محصول |
| تعیین رژیم جریان | زیاد | ویسکوزیته |
| پیشبینی رسوب | زیاد | کیفیت آب |
| انتخاب گسکت | زیاد | دفعات CIP |
محاسبه سطح انتقال حرارت مورد نیاز
پس از تعیین بار حرارتی، مهندس طراح باید سطح انتقال حرارت لازم را محاسبه کند.
نام فرمول: سطح انتقال حرارت مبدل
A = Q / (U × LMTD)
که در آن:
- A = سطح انتقال حرارت (m²)
- Q = بار حرارتی (W)
- U = ضریب کلی انتقال حرارت (W/m².K)
- LMTD = اختلاف دمای میانگین لگاریتمی (°C)
این رابطه یکی از مهمترین معادلات طراحی مبدلهای حرارتی است و تقریباً در تمامی نرمافزارهای مهندسی مانند Aspen، HTRI و نرمافزارهای اختصاصی تولیدکنندگان مورد استفاده قرار میگیرد.
اختلاف دمای میانگین لگاریتمی (LMTD) چیست؟
در یک مبدل حرارتی، اختلاف دما در طول مسیر جریان ثابت نیست. بنابراین برای طراحی دقیق، از اختلاف دمای میانگین لگاریتمی استفاده میشود.
نام فرمول: اختلاف دمای میانگین لگاریتمی
LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)
که در آن:
- ΔT1 = اختلاف دمای ابتدا
- ΔT2 = اختلاف دمای انتها
در تحلیل حرارتی مبدل های حرارتی، اختلاف دمای مؤثر بین دو سیال یکی از پارامترهای اصلی برای ارزیابی عملکرد تجهیز است. محاسبه LMTD مبدل حرارتی با در نظر گرفتن دماهای ورودی و خروجی سیال گرم و سرد، امکان تعیین اختلاف دمای میانگین لگاریتمی را فراهم میکند و در ادامه برای محاسبه سطح موردنیاز انتقال حرارت و بررسی ظرفیت مبدل مورد استفاده قرار میگیرد. در مبدلهای چندپاسه نیز باید اثر آرایش جریان و فاکتور تصحیح LMTD در محاسبات نهایی لحاظ شود.

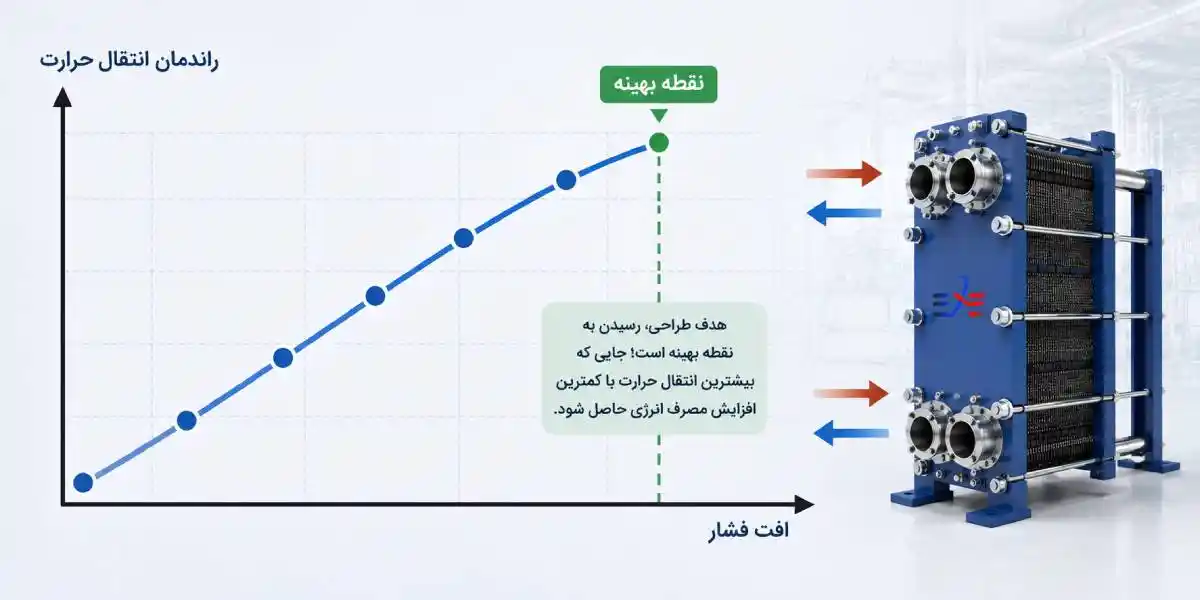

افت فشار؛ پارامتری که نباید فدای راندمان شود
بسیاری تصور میکنند هرچه صفحات مبدل متراکمتر باشند، عملکرد بهتر خواهد بود. این تصور همیشه درست نیست.
افزایش آشفتگی جریان اگرچه انتقال حرارت را افزایش میدهد، اما همزمان افت فشار را نیز بیشتر میکند.
نتیجه این موضوع:
- افزایش توان مصرفی پمپ
- افزایش هزینه برق
- استهلاک بیشتر تجهیزات
- کاهش عمر پمپها
به همین دلیل، طراحی حرفهای همیشه نقطه تعادل میان انتقال حرارت و افت فشار را انتخاب میکند.
نمودار رابطه انتقال حرارت و افت فشار مبدل حرارتی صفحه ای
این نمودار نشان میدهد که افزایش راندمان معمولاً با افزایش افت فشار همراه است. هدف طراحی، رسیدن به نقطه بهینه است؛ جایی که بیشترین انتقال حرارت با کمترین افزایش مصرف انرژی حاصل شود.
انتخاب الگوی صفحات؛ Chevron Angle چه تأثیری دارد؟
صفحات مبدل حرارتی دارای شیارهایی با زاویههای مختلف هستند که رفتار جریان را تغییر میدهند.
بهطور کلی:
| ویژگی | زاویه صفحات |
|---|---|
| انتقال حرارت بیشتر، افت فشار بیشتر | High Theta |
| افت فشار کمتر، انتقال حرارت کمتر | Low Theta |
| تعادل بین راندمان و مصرف انرژی | Mixed Pattern |
در خطوط تولید صنایع غذایی، انتخاب الگوی صفحات باید بر اساس نوع محصول انجام شود. برای مثال، سیالات غلیظ معمولاً به الگوهایی نیاز دارند که افت فشار کنترلشدهتری ایجاد کنند.

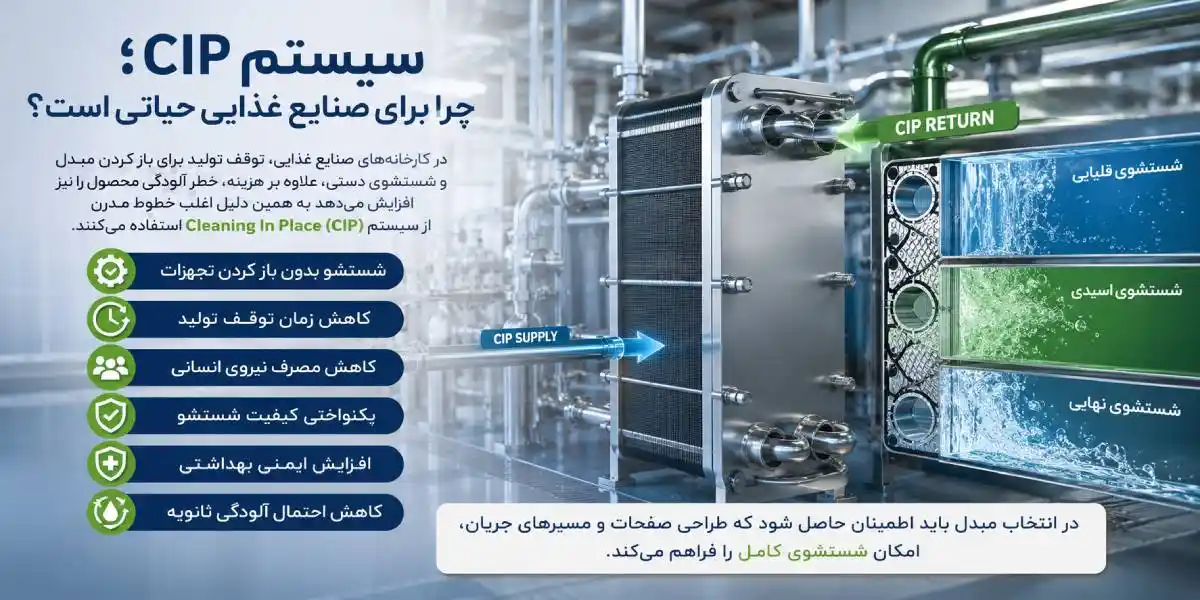

سیستم CIP؛ چرا برای صنایع غذایی حیاتی است؟
در کارخانههای صنایع غذایی، توقف تولید برای باز کردن مبدل و شستشوی دستی، علاوه بر هزینه، خطر آلودگی محصول را نیز افزایش میدهد. به همین دلیل اغلب خطوط مدرن از سیستم Cleaning In Place (CIP) استفاده میکنند.
مزایای CIP عبارتاند از:
- شستشو بدون باز کردن تجهیزات
- کاهش زمان توقف تولید
- کاهش مصرف نیروی انسانی
- یکنواختی کیفیت شستشو
- افزایش ایمنی بهداشتی
- کاهش احتمال آلودگی ثانویه
در انتخاب مبدل باید اطمینان حاصل شود که طراحی صفحات و مسیرهای جریان، امکان شستشوی کامل را فراهم میکند.در صورت کاهش راندمان انتقال حرارت یا افزایش افت فشار، تمیزکاری دورهای مبدل میتواند از تجمع رسوبات و آلودگی در کانالهای جریان جلوگیری کند. انتخاب روش مناسب برای شستشوی CIP مبدل حرارتی صفحه ای به نوع رسوب، جنس صفحات، نوع سیال و شرایط کاری تجهیز وابسته است و باید بهگونهای انجام شود که علاوه بر حذف رسوبات، آسیبی به صفحات و قطعات آببندی وارد نشود. شناخت نوع رسوب و بررسی روشهای کنترل آن نیز میتواند به کاهش دفعات شستشو، حفظ راندمان و افزایش عمر مفید مبدل کمک کند.
تفاوت CIP و SIP
| SIP | CIP | ویژگی |
|---|---|---|
| استریل کردن سیستم | حذف رسوبات و آلودگی | هدف |
| بخار | محلولهای شیمیایی | روش |
| بالا | متوسط | دمای عملکرد |
| صنایع دارویی و برخی خطوط حساس غذایی | صنایع غذایی | کاربرد |
در برخی کارخانههای لبنی و نوشیدنی، هر دو فرآیند بهصورت متوالی اجرا میشوند تا هم رسوبات حذف شوند و هم سیستم از نظر میکروبی ایمن باشد.
تحلیل اقتصادی؛ چرا قیمت خرید تنها معیار تصمیم گیری نیست؟
یکی از اشتباهات رایج در پروژههای صنعتی، انتخاب تجهیز صرفاً بر اساس کمترین قیمت اولیه است. در واقع، هزینه واقعی یک مبدل حرارتی در طول عمر بهرهبرداری تعیین میشود.
عوامل تشکیلدهنده هزینه چرخه عمر عبارتاند از:
- هزینه خرید
- هزینه نصب
- هزینه انرژی
- هزینه تعمیرات
- هزینه شستشو
- هزینه توقف خط تولید
- هزینه تعویض قطعات
- هزینه اسقاط
به همین دلیل، دو مبدل با قیمت خرید مشابه ممکن است در پایان ۱۵ سال بهرهبرداری، اختلاف هزینه بسیار قابل توجهی داشته باشند.یکی از عوامل مهم در هزینه چرخه عمر مبدلهای حرارتی، هزینه نگهداری و تعویض قطعات مصرفی است. در مبدلهای حرارتی صفحهای، گسکتها به عنوان یکی از اجزای مهم آببندی، پس از مدتی تحت تأثیر دما، فشار، نوع سیال و شرایط کاری ممکن است دچار فرسودگی شوند. در بسیاری از موارد، تعویض یا تعمیر اصولی گسکت میتواند از هزینههای بالاتر مانند نشتی، افت راندمان و توقف ناخواسته خط تولید جلوگیری کند. برای بررسی دقیقتر شرایط تعمیر، زمان تعویض و روشهای نگهداری، مطالعه راهنمای تعمیر و تعویض گسکت مبدل حرارتی صفحه ای میتواند به تصمیمگیری بهتر در مدیریت هزینههای بهرهبرداری کمک کند.
محاسبه هزینه چرخه عمر (LCC)
نام فرمول: هزینه چرخه عمر
LCC =
CAPEX +
OPEX +
Maintenance +
Downtime +
Replacement
که در آن:
- CAPEX = سرمایهگذاری اولیه
- OPEX = هزینههای بهرهبرداری
- Maintenance = هزینه نگهداری
- Downtime = هزینه توقف تولید
- Replacement = هزینه تعویض قطعات
در بسیاری از کارخانههای صنایع غذایی، سهم هزینه انرژی و توقف تولید در LCC از قیمت اولیه مبدل بیشتر است.
مقایسه فنی انتخاب ارزان ترین مبدل با انتخاب مهندسی
| انتخاب مهندسی | انتخاب صرفاً بر اساس قیمت | معیار |
|---|---|---|
| متوسط | کمتر | هزینه اولیه |
| کمتر | بیشتر | مصرف انرژی |
| بیشتر | کوتاهتر | طول عمر |
| کمتر | زیاد | دفعات تعمیر |
| مناسب | محدود | قابلیت توسعه |
| مطلوب | ضعیف | بازگشت سرمایه |
نمودار چرخه عمر هزینه مبدل حرارتی صفحه ای
این نمودار نشان میدهد که اگرچه انتخاب مهندسی ممکن است سرمایهگذاری اولیه بیشتری نیاز داشته باشد، اما در طول زمان به دلیل کاهش مصرف انرژی، کاهش توقفات و هزینههای نگهداری، هزینه تجمعی آن کمتر خواهد بود.
چک لیست مهندسی قبل از خرید مبدل حرارتی صفحه ای
پیش از نهایی کردن خرید، پیشنهاد میشود این موارد بررسی شوند:
| اهمیت | سؤال |
|---|---|
| بسیار زیاد | آیا ظرفیت بر اساس محاسبات واقعی تعیین شده است؟ |
| بسیار زیاد | آیا جنس صفحات با سیال سازگار است؟ |
| بسیار زیاد | آیا گسکت مناسب مواد شیمیایی CIP انتخاب شده است؟ |
| بسیار زیاد | آیا افت فشار در محدوده مجاز قرار دارد؟ |
| زیاد | آیا کیفیت آب بررسی شده است؟ |
| زیاد | آیا امکان افزایش ظرفیت در آینده وجود دارد؟ |
| زیاد | آیا قطعات یدکی در دسترس هستند؟ |
| بسیار زیاد | آیا برنامه نگهداری پیشگیرانه تعریف شده است؟ |
نقش اکسرلند در انتخاب مهندسی مبدل حرارتی صنایع غذایی
در پروژههای صنایع غذایی، انتخاب مبدل نباید بر پایه یک کاتالوگ عمومی یا ظرفیت اسمی انجام شود. هر خط تولید شرایط فرآیندی، کیفیت آب، الزامات بهداشتی و محدودیتهای بهرهبرداری خاص خود را دارد. به همین دلیل، رویکرد اکسرلند بر تحلیل کامل دادههای فرآیند، بررسی شرایط واقعی کارخانه و انتخاب تجهیزی استوار است که علاوه بر تأمین ظرفیت حرارتی، کمترین هزینه چرخه عمر و بیشترین قابلیت اطمینان را در سالهای بهرهبرداری ایجاد کند.
اشتباهات رایج در خرید بهترین مبدل حرارتی صفحه ای برای کارخانه های صنایع غذایی تهران
تجربه پروژههای صنعتی نشان میدهد که بسیاری از مشکلات بهرهبرداری، نه به کیفیت ساخت مبدل، بلکه به انتخاب نادرست آن در مرحله خرید بازمیگردد.
مهمترین اشتباهات عبارتاند از:
- انتخاب مبدل فقط بر اساس قیمت اولیه
- بیتوجهی به کیفیت آب و احتمال رسوبگذاری
- انتخاب نادرست جنس صفحات
- عدم بررسی سازگاری گسکت با مواد شوینده CIP
- نادیده گرفتن افت فشار مجاز سیستم
- انتخاب ظرفیت بدون انجام محاسبات حرارتی
- عدم پیشبینی افزایش ظرفیت تولید در آینده
- خرید تجهیزات بدون دسترسی به قطعات یدکی و خدمات فنی
- انتخاب مبدل بدون بررسی استانداردهای صنایع غذایی
- عدم توجه به هزینه چرخه عمر (LCC)
چک لیست نهایی انتخاب مبدل حرارتی صفحه ای
پیش از ثبت سفارش، پیشنهاد میشود این چکلیست توسط واحد فنی یا مشاور پروژه تکمیل شود.
| وضعیت | مورد بررسی |
|---|---|
| □ | بار حرارتی محاسبه شده است. |
| □ | دبی واقعی سیال مشخص است. |
| □ | دمای ورودی و خروجی هر دو سیال تعیین شده است. |
| □ | افت فشار مجاز مشخص شده است. |
| □ | کیفیت آب بررسی شده است. |
| □ | جنس صفحات انتخاب شده است. |
| □ | نوع گسکت متناسب با فرآیند انتخاب شده است. |
| □ | قابلیت اجرای CIP بررسی شده است. |
| □ | فضای نصب اندازهگیری شده است. |
| □ | امکان افزایش ظرفیت در آینده ارزیابی شده است. |
| □ | قطعات یدکی در دسترس هستند. |
| □ | برنامه نگهداری پیشگیرانه تعریف شده است. |
برنامه نگهداری پیشنهادی برای افزایش عمر مبدل
نگهداری صحیح میتواند عمر مفید مبدل را تا چندین سال افزایش دهد.
| عملیات پیشنهادی | دوره زمانی |
|---|---|
| بررسی دما و فشار ورودی و خروجی | روزانه |
| کنترل نشتی و وضعیت اتصالات | هفتگی |
| بررسی افت فشار و عملکرد حرارتی | ماهانه |
| اجرای برنامه CIP متناسب با کیفیت آب | هر ۳ تا ۶ ماه |
| بازدید کامل صفحات، گسکتها و فریم (در مدلهای واشردار) | سالانه |
| تعویض گسکتهای فرسوده و بررسی خوردگی صفحات | در زمان اورهال |
اجرای این برنامه باعث کاهش توقفات اضطراری و افزایش قابلیت اطمینان سیستم خواهد شد.
چه زمانی باید مبدل حرارتی تعویض یا بازطراحی شود؟
در برخی شرایط، شستشوی مداوم دیگر پاسخگو نیست و باید تعویض یا بازطراحی سیستم بررسی شود.
نشانههای اصلی عبارتاند از:
- کاهش مداوم ظرفیت انتقال حرارت
- افزایش غیرعادی افت فشار
- افزایش مصرف بخار یا آب سرد
- نشتی مکرر گسکتها
- خوردگی صفحات
- افزایش زمان مورد نیاز برای CIP
- کاهش کیفیت محصول به دلیل کنترل نامناسب دما
در این شرایط، تحلیل مجدد فرآیند و بررسی امکان ارتقای مبدل میتواند از هزینههای بلندمدت جلوگیری کند.

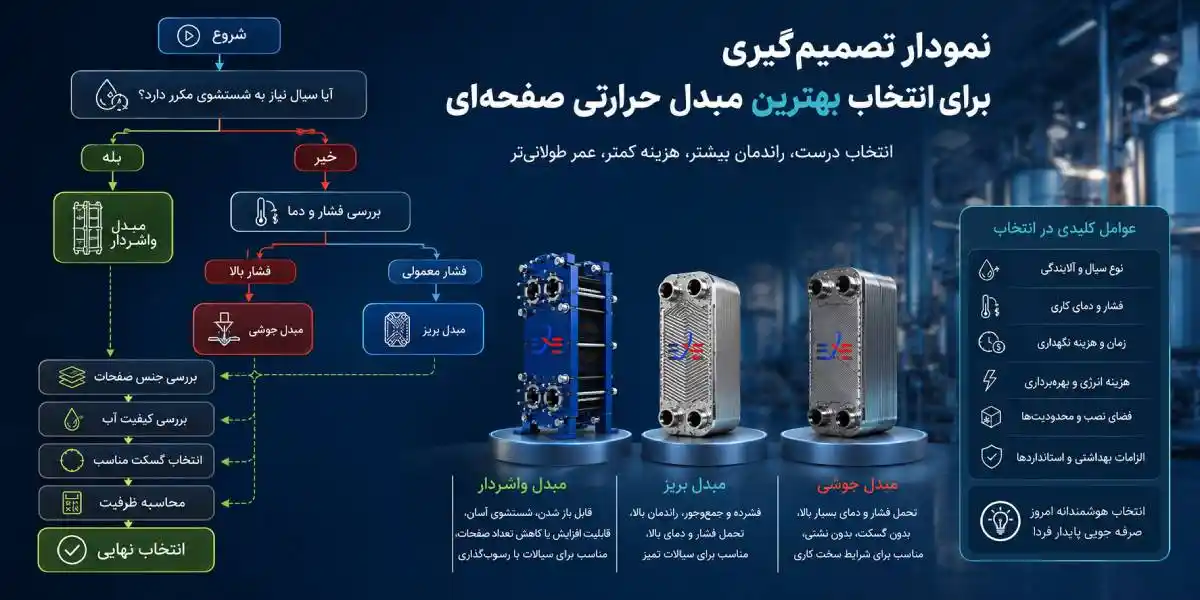

نمودار تصمیم گیری برای انتخاب بهترین مبدل حرارتی صفحه ای
مقایسه معیارهای انتخاب از دیدگاه مدیر فنی و مدیر خرید
| مدیر خرید | مدیر فنی | معیار |
|---|---|---|
| مهم | بسیار مهم | راندمان حرارتی |
| بسیار مهم | متوسط | قیمت اولیه |
| مهم | بسیار مهم | هزینه نگهداری |
| مهم | مهم | دسترسی قطعات |
| مهم | بسیار مهم | عمر مفید |
| مهم | بسیار مهم | مصرف انرژی |
| متوسط | مهم | قابلیت توسعه ظرفیت |
| بسیار مهم | متوسط | زمان تحویل |
این جدول نشان میدهد که تصمیم نهایی زمانی بهینه خواهد بود که نگاه فنی و اقتصادی بهصورت همزمان در فرآیند انتخاب لحاظ شود.
انتخاب بهترین مبدل حرارتی صفحهای برای کارخانههای صنایع غذایی تهران، یک تصمیم صرفاً تجاری نیست؛ بلکه یک تصمیم مهندسی است که مستقیماً بر کیفیت محصول، مصرف انرژی، هزینههای نگهداری و پایداری تولید اثر میگذارد.
در شرایطی که هزینه انرژی، الزامات بهداشتی و رقابت در صنعت غذا بهطور مداوم در حال افزایش است، استفاده از مبدلی که بر اساس محاسبات دقیق، شرایط واقعی فرآیند و کیفیت آب انتخاب شده باشد، میتواند مزیت رقابتی قابل توجهی برای کارخانه ایجاد کند.
در اکسرلند، انتخاب مبدل حرارتی بر پایه تحلیل فرآیند، مشخصات سیال، استانداردهای صنایع غذایی و هزینه چرخه عمر انجام میشود تا تجهیزی پیشنهاد شود که علاوه بر راندمان بالا، از نظر نگهداری، توسعه ظرفیت و بهرهبرداری بلندمدت نیز بهترین عملکرد را داشته باشد.
