علائم افت راندمان مبدل صفحه ای و روش تشخیص علت؛ چگونه قبل از توقف خط تولید مشکل را شناسایی کنیم؟
مبدل حرارتی صفحه ای یکی از مهمترین تجهیزات انتقال حرارت در صنایع غذایی، دارویی، شیمیایی، نفت و گاز، نیروگاهی و سیستمهای تهویه مطبوع است. عملکرد صحیح این تجهیز، مستقیماً روی کیفیت محصول، مصرف انرژی، هزینههای تعمیرات و پایداری تولید اثر میگذارد. با این حال، بسیاری از کارخانهها زمانی متوجه افت راندمان مبدل حرارتی صفحه ای میشوند که دمای فرآیند از محدوده طراحی خارج شده یا تجهیزات جانبی مانند پمپ، بویلر یا چیلر تراکمی تحت فشار غیرعادی قرار گرفتهاند.
واقعیت این است که افت راندمان مبدل صفحه ای معمولاً بهصورت ناگهانی اتفاق نمیافتد. این مشکل اغلب با مجموعهای از علائم کوچک آغاز میشود که اگر بهدرستی شناسایی شوند، میتوان از توقف تولید، افزایش مصرف انرژی و حتی آسیب دیدن صفحات جلوگیری کرد.
در بسیاری از پروژههای صنعتی مشاهده میشود که اپراتورها تنها زمانی اقدام به سرویس مبدل میکنند که ظرفیت انتقال حرارت به شدت کاهش یافته باشد. در حالی که اگر روش تشخیص علت افت راندمان مبدل صفحه ای بهصورت اصولی انجام شود، میتوان با یک سرویس ساده از هزینههای چند صد میلیونی جلوگیری کرد.
در این مقاله، بهصورت کاملاً مهندسی بررسی خواهیم کرد:
مهمترین علائم افت راندمان مبدل صفحه ای
روشهای دقیق تشخیص علت کاهش انتقال حرارت
تفاوت رسوب، گرفتگی، هواگرفتگی و خرابی صفحات
نحوه تحلیل اختلاف دما و افت فشار
فرمولهای مهندسی ارزیابی عملکرد
جدولهای عیبیابی سریع
روشهای جلوگیری از کاهش راندمان در بلندمدت
اگر مسئول نگهداری تجهیزات، مهندس فرآیند، مدیر فنی یا کارفرمای یک پروژه صنعتی هستید، مطالعه این راهنما به شما کمک میکند قبل از ایجاد خسارت جدی، علت اصلی افت عملکرد مبدل را تشخیص دهید.

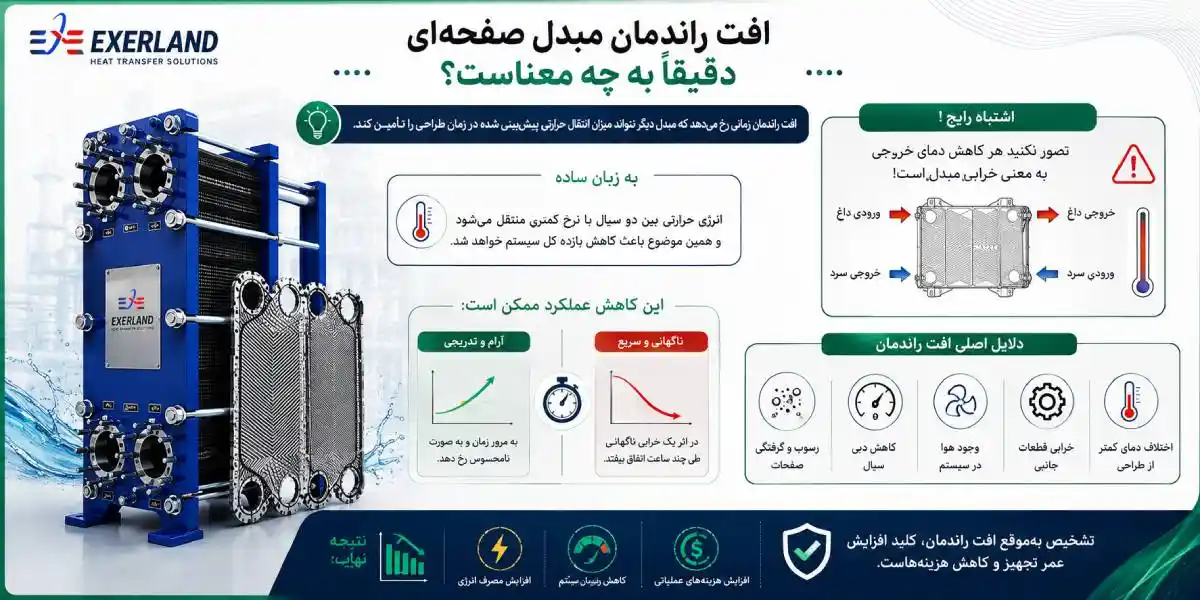

افت راندمان مبدل صفحه ای دقیقاً به چه معناست؟
یکی از رایجترین اشتباهات این است که تصور شود هر کاهش دمای خروجی به معنی خرابی مبدل است.
در عمل، افت راندمان زمانی رخ میدهد که مبدل دیگر نتواند میزان انتقال حرارتی را که در زمان طراحی برای آن پیشبینی شده بود، تأمین کند.
به عبارت دیگر، انرژی حرارتی بین دو سیال با نرخ کمتری منتقل میشود و همین موضوع باعث کاهش بازده کل سیستم خواهد شد.
این کاهش عملکرد ممکن است بسیار آرام و تدریجی باشد یا در اثر یک خرابی ناگهانی طی چند ساعت رخ دهد.

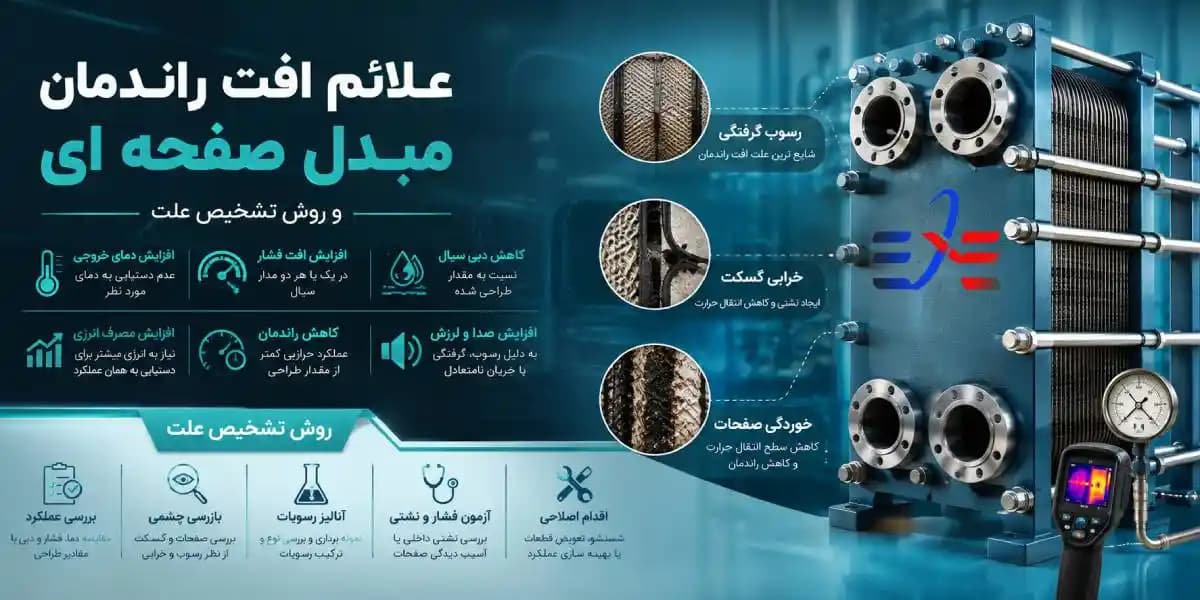

مهم ترین نشانه های افت راندمان مبدل صفحه ای
در پروژههای صنعتی معمولاً مجموعهای از علائم همزمان مشاهده میشود.
رایجترین آنها عبارت اند از:
| احتمال علت | علامت |
|---|---|
| رسوب صفحات، کاهش دبی، هواگرفتگی | کاهش دمای خروجی |
| افت ضریب انتقال حرارت | افزایش مصرف بخار |
| گرفتگی کانالها | افزایش مصرف برق پمپ |
| رسوب سخت یا انسداد مسیر | افزایش افت فشار |
| کاهش سطح مؤثر انتقال حرارت | طولانی شدن زمان گرم شدن سیستم |
| کاهش راندمان مبدل | اختلاف زیاد دمای ورودی و خروجی نسبت به طراحی |
| وجود هوا یا کاویتاسیون | لرزش تجهیزات جانبی |
| انتقال حرارت نامناسب | افزایش هزینه انرژی |
همانطور که مشاهده میشود، هیچ علامتی بهتنهایی دلیل قطعی خرابی نیست و برای تشخیص علت باید چند شاخص مختلف همزمان بررسی شوند.
بیشتر بخوانید: مبدل حرارتی صفحه ای – راهنمای جامع، کاربردها و مشخصات فنی

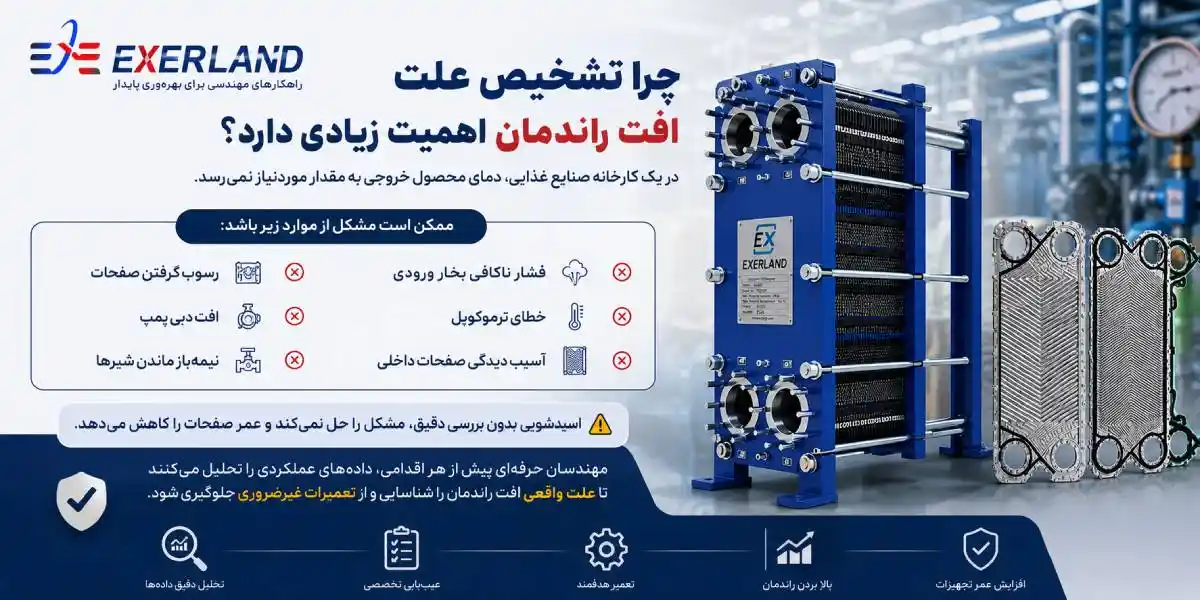

چرا تشخیص علت افت راندمان اهمیت زیادی دارد؟
فرض کنید در یک کارخانه صنایع غذایی، دمای محصول خروجی به مقدار موردنیاز نمیرسد.
در نگاه اول ممکن است تصور شود که صفحات مبدل رسوب گرفتهاند.
اما بررسی های دقیق تر نشان دهد:
پمپ دچار افت دبی شده است.
یکی از شیرها نیمهباز مانده است.
بخار ورودی فشار کافی ندارد.
ترموکوپل دچار خطا شده است.
یکی از صفحات داخلی آسیب دیده است.
در چنین شرایطی، اگر بدون بررسی دقیق اقدام به اسیدشویی شود، نهتنها مشکل اصلی برطرف نمیشود بلکه عمر صفحات نیز کاهش پیدا خواهد کرد.
به همین دلیل، مهندسان تعمیرات حرفهای پیش از هرگونه اقدام، دادههای عملکردی مبدل را بهصورت دقیق تحلیل میکنند و در صورت نیاز از دستورالعمل های فنی تولید کننده مبدل حرارتی و توصیههای سازنده برای عیبیابی استفاده میکنند. این رویکرد باعث میشود علت واقعی افت راندمان شناسایی شده و از انجام تعمیرات غیرضروری جلوگیری شود.
مهم ترین عوامل ایجاد افت راندمان مبدل صفحه ای
افت عملکرد این تجهیزات معمولاً حاصل یک عامل نیست و ترکیبی از چند مشکل بهصورت همزمان باعث کاهش انتقال حرارت میشود.
جدول زیر مهمترین عوامل را نشان میدهد.
| شدت اثر | میزان شیوع | علت |
|---|---|---|
| بسیار زیاد | بسیار زیاد | رسوب کلسیمی |
| زیاد | زیاد | رسوب بیولوژیکی |
| زیاد | زیاد | گرفتگی کانال صفحات |
| متوسط | متوسط | هواگرفتگی |
| زیاد | زیاد | کاهش دبی سیال |
| متوسط | متوسط | خرابی گسکت |
| زیاد | زیاد | تغییر کیفیت سیال |
| بسیار زیاد | کم | خوردگی صفحات |
| بحرانی | کم | نشتی داخلی |
| بسیار زیاد | متوسط | انتخاب اشتباه مبدل |

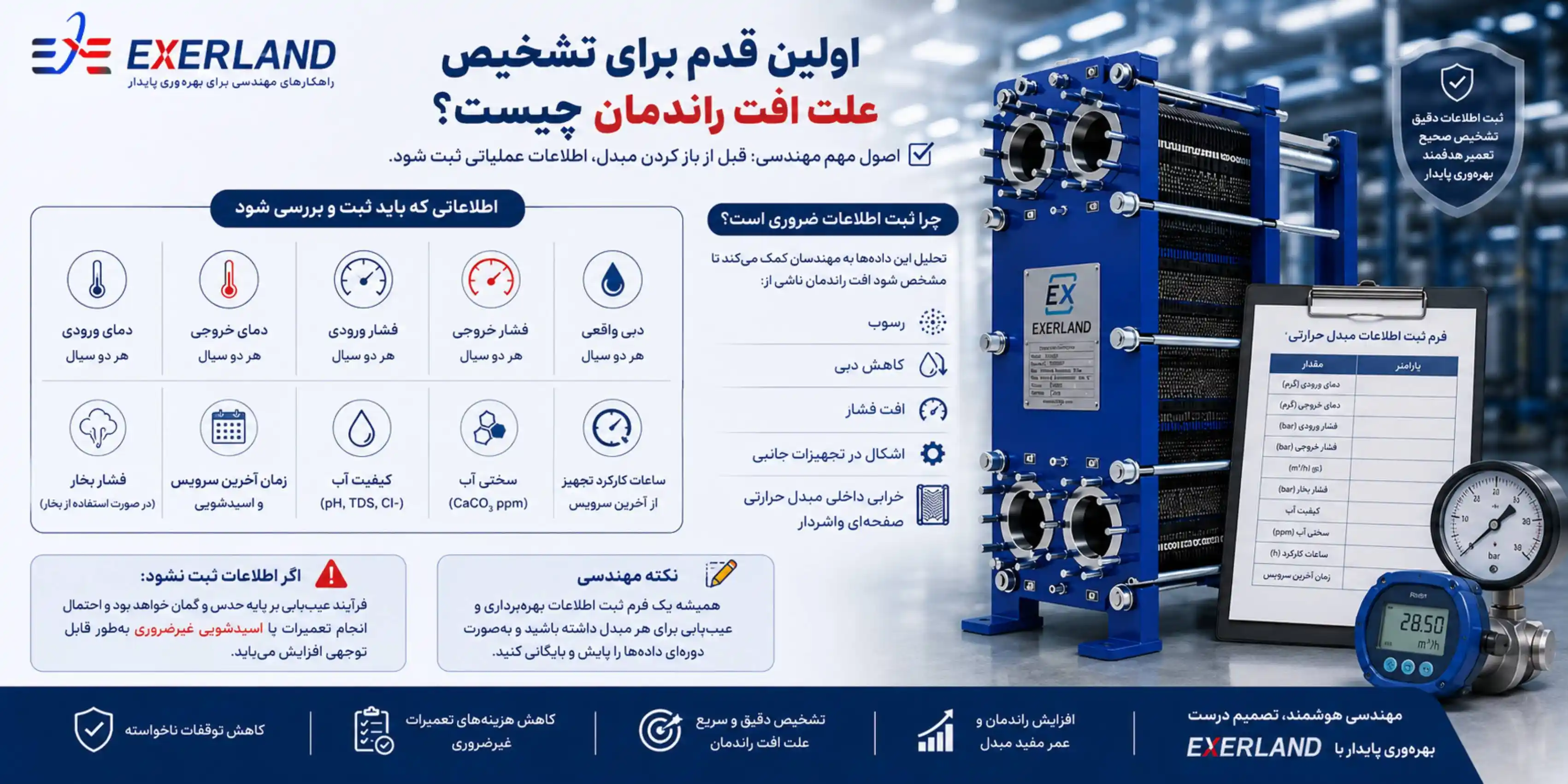

اولین قدم برای تشخیص علت افت راندمان چیست؟
یکی از اصول مهم مهندسی این است که قبل از باز کردن مبدل، اطلاعات عملیاتی ثبت شود.
این اطلاعات شامل موارد زیر است:
دمای ورودی هر دو سیال
دمای خروجی هر دو سیال
فشار ورودی
فشار خروجی
دبی واقعی
فشار بخار (در صورت استفاده از بخار)
زمان آخرین سرویس
کیفیت آب
سختی آب
ساعات کارکرد تجهیز
اگر این دادهها ثبت نشوند، تشخیص علت افت راندمان تا حد زیادی بر اساس حدس و گمان خواهد بود،تحلیل این داده ها به مهندسان کمک می کند تا مشخص شود افت راندمان ناشی از رسوب، کاهش دبی، افت فشار، اشکال در تجهیزات جانبی یا خرابی داخلی مبدل حرارتی صفحه ای واشردار است. در صورتی که این اطلاعات ثبت نشوند، فرآیند عیبیابی تا حد زیادی بر پایه حدس و گمان خواهد بود و احتمال انجام تعمیرات یا اسیدشویی غیرضروری بهطور قابل توجهی افزایش مییابد.
چگونه افت راندمان مبدل صفحه ای را بهصورت مهندسی ارزیابی کنیم؟
مهندسان معمولاً ابتدا ظرفیت واقعی انتقال حرارت را محاسبه میکنند.
سپس آن را با مقدار طراحی مقایسه خواهند کرد.
در صورتی که اختلاف قابل توجه باشد، وارد مرحله عیبیابی میشوند.
یکی از مهمترین پارامترها نرخ انتقال حرارت است.
نام فرمول:
نرخ انتقال حرارت (Heat Transfer Rate)
Q = m × Cp × ΔT
تعریف پارامترها:
Q = میزان انتقال حرارت (W)
m = دبی جرمی (kg/s)
Cp = گرمای ویژه سیال (J/kg.K)
ΔT = اختلاف دمای سیال (°C)
هرچه مقدار Q نسبت به طراحی کمتر باشد، احتمال افت راندمان بیشتر است.
اختلاف دما؛ اولین شاخص تشخیص افت راندمان
در بسیاری از کارخانهها تنها با بررسی اختلاف دمای ورودی و خروجی میتوان متوجه شروع کاهش عملکرد شد.
جدول زیر یک راهنمای سریع برای تحلیل اختلاف دما ارائه میدهد.
| تفسیر مهندسی | وضعیت اختلاف دما |
|---|---|
| احتمال رسوب یا کاهش دبی | کمتر از مقدار طراحی |
| احتمال خطای اندازهگیری یا تغییر بار حرارتی | بیشتر از مقدار طراحی |
| احتمال کاهش ضریب انتقال حرارت | ثابت ولی راندمان کم |
| وجود هوا یا ناپایداری جریان | نوسانی |
به همین دلیل توصیه میشود ثبت روزانه دماها به بخشی از برنامه نگهداری پیشگیرانه (PM) تبدیل شود.
بیشتر بخوانید: دلایل نشتی در مبدل حرارتی گسکت دار

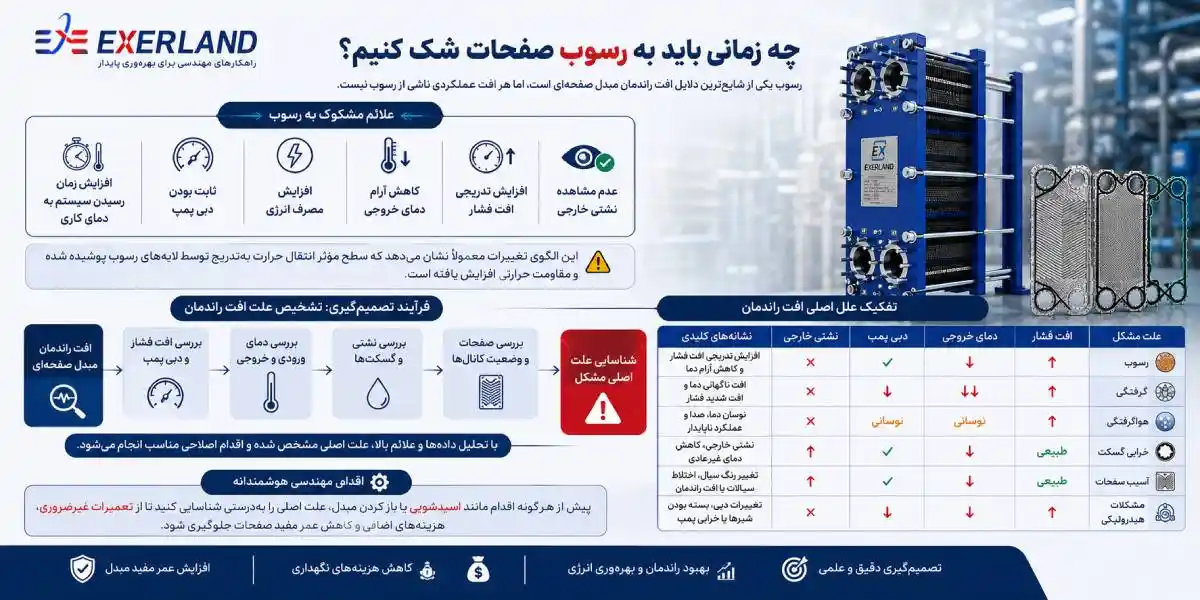

چه زمانی باید به رسوب صفحات شک کنیم؟
رسوب یکی از شایعترین دلایل افت راندمان مبدل صفحه ای است، اما هر افت عملکردی ناشی از رسوب نیست.
در صورتی که همزمان علائم زیر مشاهده شود، احتمال تشکیل رسوب بسیار بالا خواهد بود:
افزایش تدریجی افت فشار
کاهش آرام دمای خروجی
افزایش مصرف انرژی
ثابت بودن دبی پمپ
عدم مشاهده نشتی خارجی
افزایش زمان رسیدن سیستم به دمای کاری
این الگوی تغییرات معمولاً نشان میدهد که سطح مؤثر انتقال حرارت بهتدریج توسط لایههای رسوب پوشیده شده و مقاومت حرارتی افزایش یافته است.
بهصورت تخصصی روشهای تفکیک رسوب، گرفتگی، هواگرفتگی، خرابی گسکت، آسیب صفحات و مشکلات هیدرولیکی از یکدیگر بررسی خواهد شد و با استفاده از جدولهای عیبیابی، نمودارهای تصمیمگیری و روابط مهندسی، فرآیند تشخیص علت افت راندمان مبدل صفحه ای گام بهگام آموزش داده میشود.
تشخیص علت افت راندمان مبدل صفحه ای؛ چگونه علت واقعی را از بین دهها احتمال پیدا کنیم؟
در بسیاری از کارخانهها، زمانی که دمای خروجی کاهش پیدا میکند یا مصرف بخار و برق افزایش مییابد، اولین اقدامی که انجام میشود باز کردن مبدل و اسیدشویی آن است. این تصمیم اگرچه در برخی موارد درست است، اما همیشه علت اصلی افت راندمان مبدل صفحه ای رسوب نیست.
بررسی صدها پروژه صنعتی نشان میدهد که درصد قابل توجهی از عملیات اسیدشویی بدون نیاز واقعی انجام شدهاند؛ در حالی که مشکل اصلی ناشی از کاهش دبی، خرابی پمپ، وجود هوا در مدار، تنظیم نبودن شیرهای کنترلی یا حتی خطای تجهیزات ابزار دقیق بوده است.
به همین دلیل، مهندسان بهرهبرداری حرفهای پیش از هرگونه باز کردن مبدل، یک فرآیند عیبیابی مرحلهای را اجرا میکنند. در این فرآیند، علاوه بر بررسی پارامترهای عملیاتی، دستورالعملهای فنی ارائهشده توسط سازنده مبدل حرارتی صفحه ای نیز مورد توجه قرار میگیرد؛ زیرا هر طراحی، نوع صفحه، الگوی شیارها، جنس متریال و محدوده کاری مشخصی دارد که در تشخیص صحیح مشکل نقش مهمی ایفا میکند.در این بخش، مهمترین روشهای تشخیص علت افت راندمان مبدل صفحه ای را بهصورت کاملاً مهندسی بررسی میکنیم.
مراحل استاندارد عیب یابی افت راندمان مبدل صفحه ای
قبل از باز کردن مبدل، باید وضعیت تجهیز از بیرون بررسی شود.
رعایت ترتیب مراحل زیر باعث میشود احتمال تشخیص اشتباه به حداقل برسد.
| نتیجه مورد انتظار | مورد بررسی | مرحله |
|---|---|---|
| بررسی کاهش انتقال حرارت | اندازهگیری دمای ورودی و خروجی | ۱ |
| تشخیص گرفتگی یا افت دبی | اندازهگیری فشار ورودی و خروجی | ۲ |
| اطمینان از عملکرد پمپ | بررسی دبی واقعی سیالات | ۳ |
| بررسی سلامت گسکتها | کنترل نشتی خارجی | ۴ |
| حذف مشکلات منبع حرارتی | بررسی فشار بخار یا آب گرم | ۵ |
| اطمینان از دبی مناسب | بررسی عملکرد شیرهای کنترلی | ۶ |
| احتمال تشکیل رسوب | بررسی کیفیت آب | ۷ |
| تعیین احتمال رسوب یا خوردگی | بررسی سابقه سرویس | ۸ |
این مراحل معمولاً بیش از ۷۰ درصد مشکلات رایج را بدون نیاز به باز کردن مبدل مشخص میکنند.
بیشتر بخوانید: بهترین مبدل حرارتی صفحه ای برای کارخانه های صنایع غذایی تهران
چگونه از روی افت فشار مبدل حرارتی صفحه ای علت را تشخیص دهیم؟
یکی از مهمترین پارامترهایی که وضعیت داخلی مبدل را نشان میدهد، اختلاف فشار بین ورودی و خروجی است.
اگر این اختلاف فشار نسبت به زمان راهاندازی افزایش پیدا کند، معمولاً یکی از موارد زیر رخ داده است:
تشکیل رسوب
گرفتگی کانال صفحات
تجمع ذرات معلق
رشد بیوفیلم
بسته بودن بخشی از مسیر جریان
در مقابل، اگر افت فشار کاهش پیدا کند، ممکن است صفحات آسیب دیده باشند یا بخشی از جریان از مسیرهای غیرطراحی عبور کند.
محاسبه افت فشار
که در آن:
ΔP = افت فشار (bar یا kPa)
Pin = فشار ورودی
Pout = فشار خروجی
هرچه ΔP از مقدار طراحی فاصله بیشتری بگیرد، احتمال وجود مشکل داخلی بیشتر خواهد شد.
بیشتر بخوانید: طراحی و انتخاب مبدل حرارتی صفحه ای در کاربردهای صنعتی
جدول تحلیل افت فشار مبدل حرارتی صفحه ای
| احتمال علت | وضعیت افت فشار |
|---|---|
| رسوب سخت | افزایش زیاد |
| گرفتگی صفحات | افزایش متوسط |
| ورود ذرات جامد | افزایش ناگهانی |
| شکستگی صفحات | کاهش غیرعادی |
| وجود هوا در مدار | نوسان مداوم |
| احتمال مشکل در منبع حرارت | بدون تغییر |
چگونه از روی اختلاف دما علت افت راندمان را تشخیص دهیم؟
اختلاف دما یکی از دقیقترین شاخصهای عملکرد مبدل صفحه ای است.
اگر اختلاف دمای واقعی با مقادیر طراحی تفاوت داشته باشد، مهندس میتواند مسیر عیبیابی را بسیار سریعتر پیدا کند.به همین دلیل، بررسی دقیق پروفایل دمایی در مبدل حرارتی لوله ای یکی از اولین مراحل تشخیص افت راندمان است و کمک میکند پیش از انجام تعمیرات یا شستوشوی غیرضروری، علت واقعی کاهش عملکرد شناسایی شود.
به عنوان مثال:
| تفسیر | وضعیت دما |
|---|---|
| کاهش انتقال حرارت | دمای خروجی کمتر از طراحی |
| وجود هوا | دمای خروجی نوسانی |
| رسوب یا کاهش سطح انتقال حرارت | دمای ورودی طبیعی ولی خروجی پایین |
| مشکل در منبع گرمایش | هر دو دما پایین |
| کاهش دبی یا بایپس جریان | اختلاف دما بسیار کم |
تشخیص رسوب از روی علائم عملکردی مبدل صفحه ای
رسوب رایجترین عامل افت راندمان مبدل صفحه ای است، اما نوع رسوب نیز اهمیت زیادی دارد.
برخی رسوبات بهآرامی تشکیل میشوند و برخی دیگر طی چند هفته می توانند عملکرد تجهیز را مختل کنند.
جدول زیر متداول ترین انواع رسوب را نشان میدهد.
| اثر بر راندمان | منشأ | نوع رسوب |
|---|---|---|
| بسیار زیاد | سختی آب | کربنات کلسیم |
| زیاد | خوردگی لولهها | اکسید آهن |
| زیاد | آب چاه | سیلیس |
| متوسط | ذرات معلق | لجن |
| زیاد | رشد میکروبی | بیوفیلم |
| زیاد | فرآیندهای صنعتی | روغن |
چگونه خرابی گسکت باعث افت راندمان می شود؟
در نگاه اول تصور میشود گسکت تنها وظیفه آببندی دارد.
اما در حقیقت، گسکت مسیر حرکت سیال را نیز مشخص میکند.
در صورتی که بخشی از گسکت آسیب ببیند، ممکن است سیال از مسیر اصلی منحرف شود و بخشی از سطح انتقال حرارت عملاً از مدار خارج شود.
علائم خرابی گسکت عبارتاند از:
نشتی خارجی
کاهش فشار
مخلوط شدن دو سیال
کاهش ظرفیت انتقال حرارت
تغییر رنگ سیالات
کاهش راندمان بدون تشکیل رسوب
بیشتر بخوانید: مبدل صفحه ای لحیمی برای پمپ حرارتی

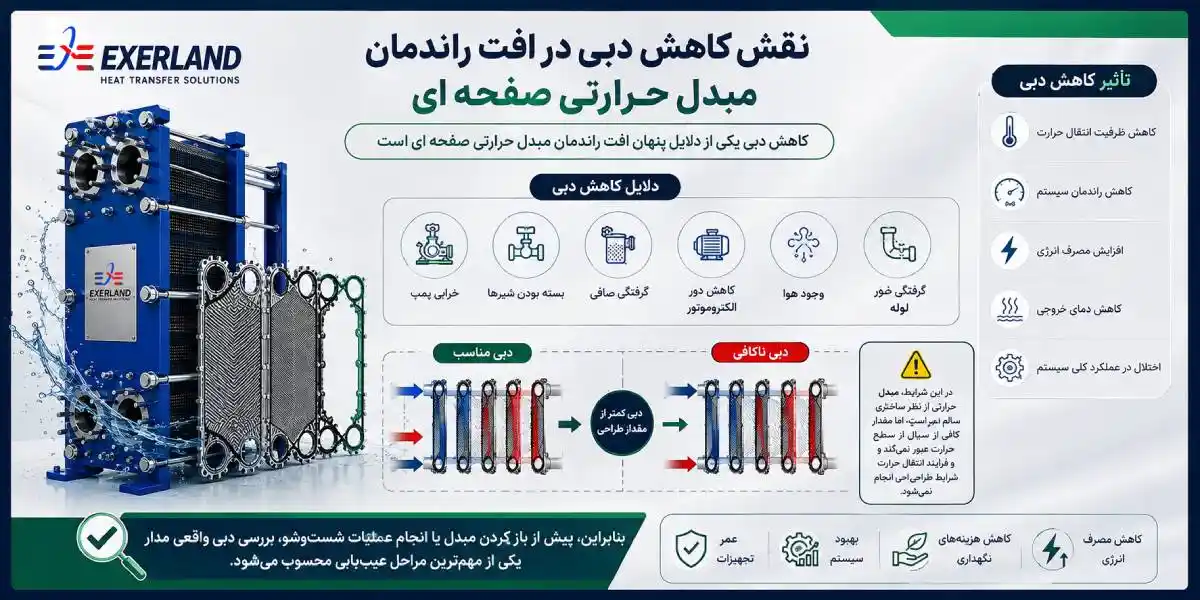

نقش کاهش دبی در افت راندمان مبدل صفحه ای
یکی از دلایلی که کمتر مورد توجه قرار میگیرد، کاهش دبی عبوری از مبدل است.
کاهش دبی میتواند ناشی از موارد زیر باشد:
خرابی پمپ
بسته بودن شیرها
گرفتگی صافی
کاهش دور الکتروموتور
وجود هوا
گرفتگی خطوط لوله
در چنین شرایطی، مبدل حرارتی چیلر از نظر ساختاری سالم است، اما مقدار کافی از سیال از سطح انتقال حرارت عبور نمیکند و فرآیند انتقال حرارت مطابق شرایط طراحی انجام نمیشود. به همین دلیل، پیش از باز کردن مبدل یا انجام عملیات شستوشو، بررسی دبی واقعی مدار یکی از مهمترین مراحل عیبیابی محسوب میشود.
محاسبه سرعت جریان
که در آن:
V = سرعت جریان (m/s)
Q = دبی حجمی (m³/s)
A = سطح مقطع جریان (m²)
کاهش سرعت جریان معمولاً باعث کاهش ضریب انتقال حرارت و در نتیجه افت راندمان می شود.
بیشتر بخوانید: تاثیر مبدل صفحه ای بر کاهش ردپای کربن و مصرف انرژی پایدار

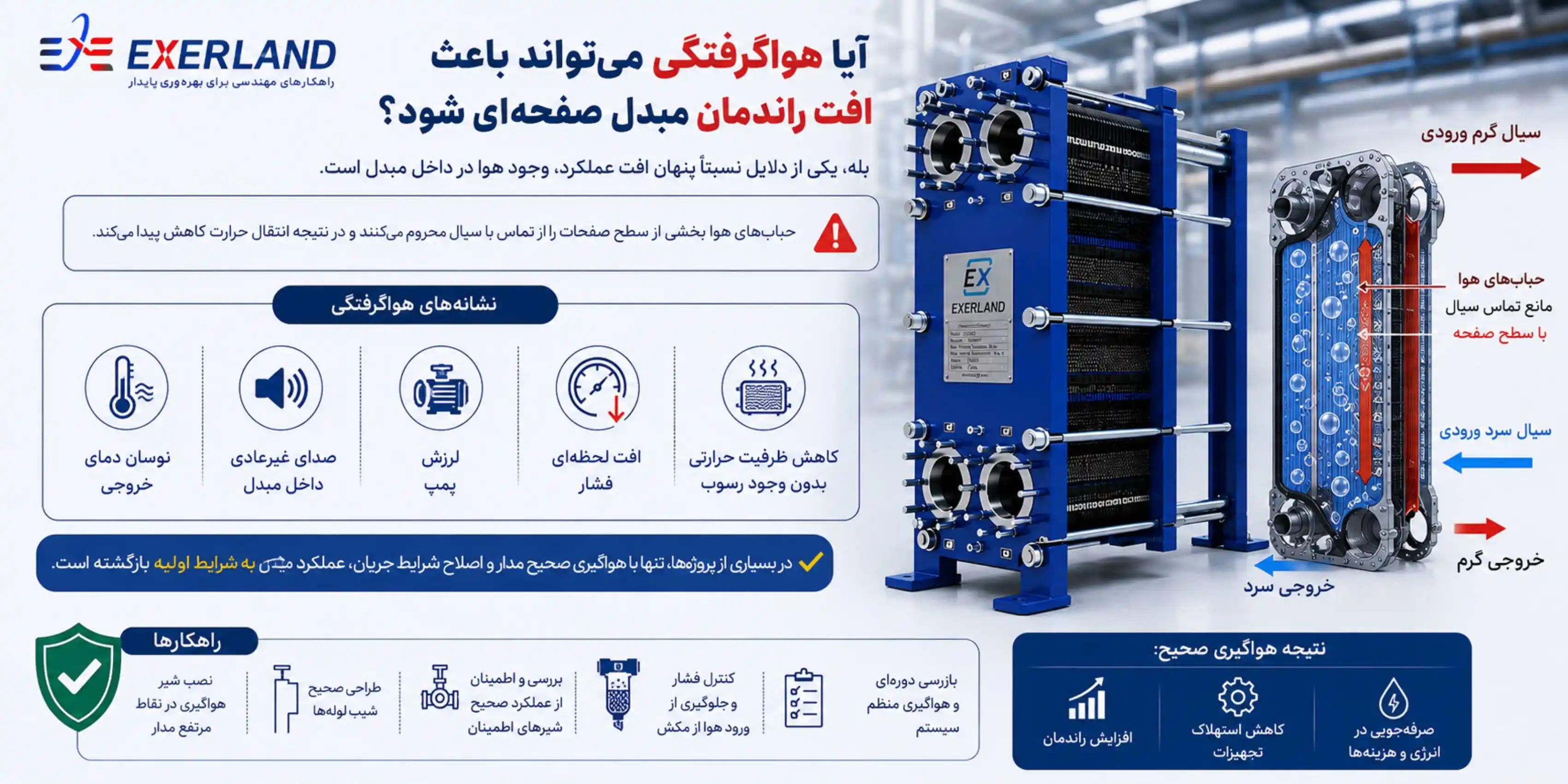

آیا هواگرفتگی می تواند باعث افت راندمان مبدل صفحه ای شود؟
بله، یکی از دلایل نسبتاً پنهان افت عملکرد، وجود هوا در داخل مبدل است.
حبابهای هوا بخشی از سطح صفحات را از تماس با سیال محروم میکنند و در نتیجه انتقال حرارت کاهش پیدا میکند.
نشانههای هواگرفتگی عبارتاند از:
نوسان دمای خروجی
صدای غیرعادی داخل مبدل
لرزش پمپ
افت لحظهای فشار
کاهش ظرفیت حرارتی بدون وجود رسوب
در بسیاری از پروژهها، تنها با هواگیری صحیح مدار و اصلاح شرایط جریان، عملکرد مبدل حرارتی پوسته و لوله به شرایط اولیه بازگشته است.
تشخیص کاهش ضریب انتقال حرارت مبدل حرارتی صفحه ای
یکی از شاخصهای مهم در ارزیابی سلامت مبدل، ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient) است.
کاهش این ضریب معمولاً نشاندهنده تشکیل رسوب، آلودگی سطح صفحات یا کاهش کیفیت انتقال حرارت است.
نام فرمول:
ضریب کلی انتقال حرارت
Q = U × A × LMTD
که در آن:
Q = نرخ انتقال حرارت (W)
U = ضریب کلی انتقال حرارت (W/m².K)
A = سطح انتقال حرارت (m²)
LMTD = اختلاف دمای میانگین لگاریتمی (°C)
اگر مقدار U نسبت به مقدار طراحی کاهش پیدا کند، باید علت آن در رسوب، آلودگی سطح، کاهش سرعت جریان یا خرابی صفحات جستجو شود.
بیشتر بخوانید: چرا مبدل های بریز قابل باز شدن نیستند؟

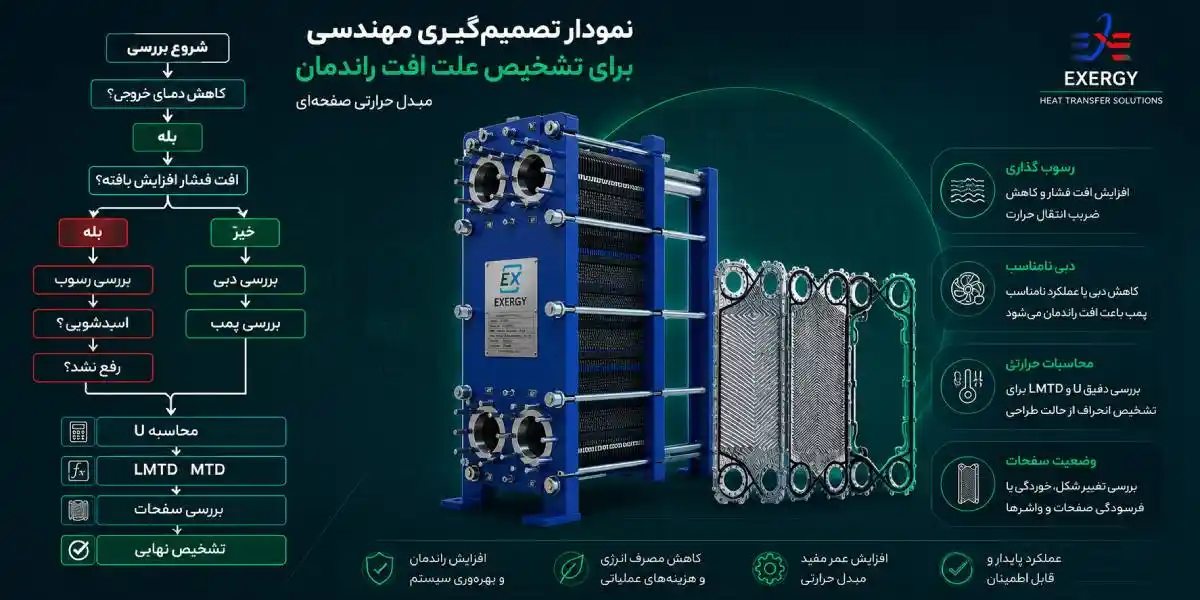

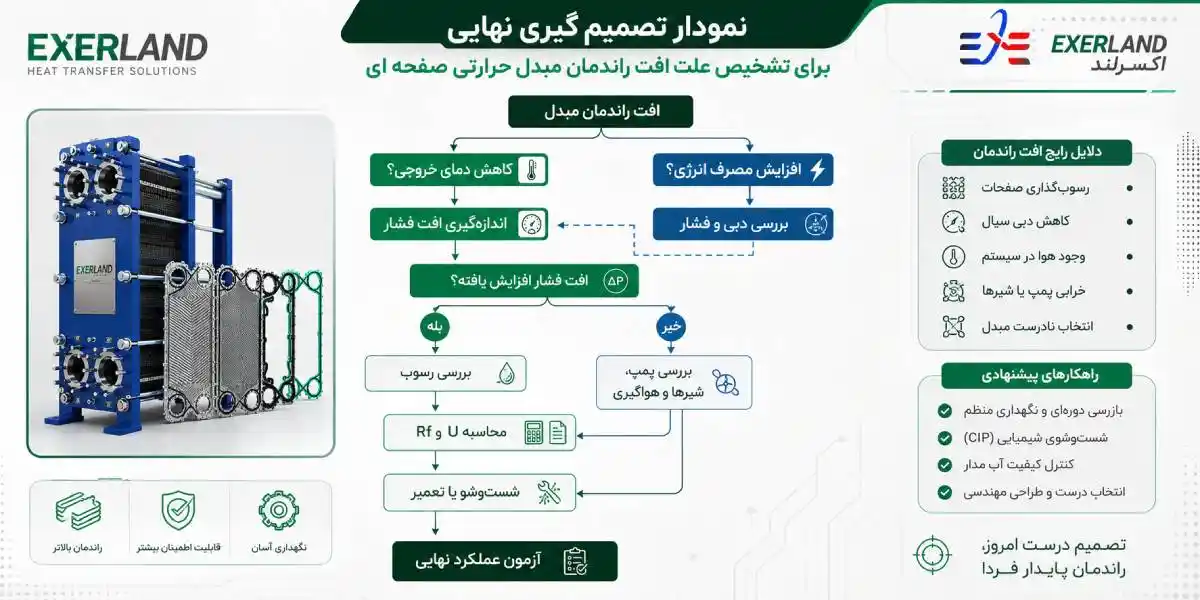

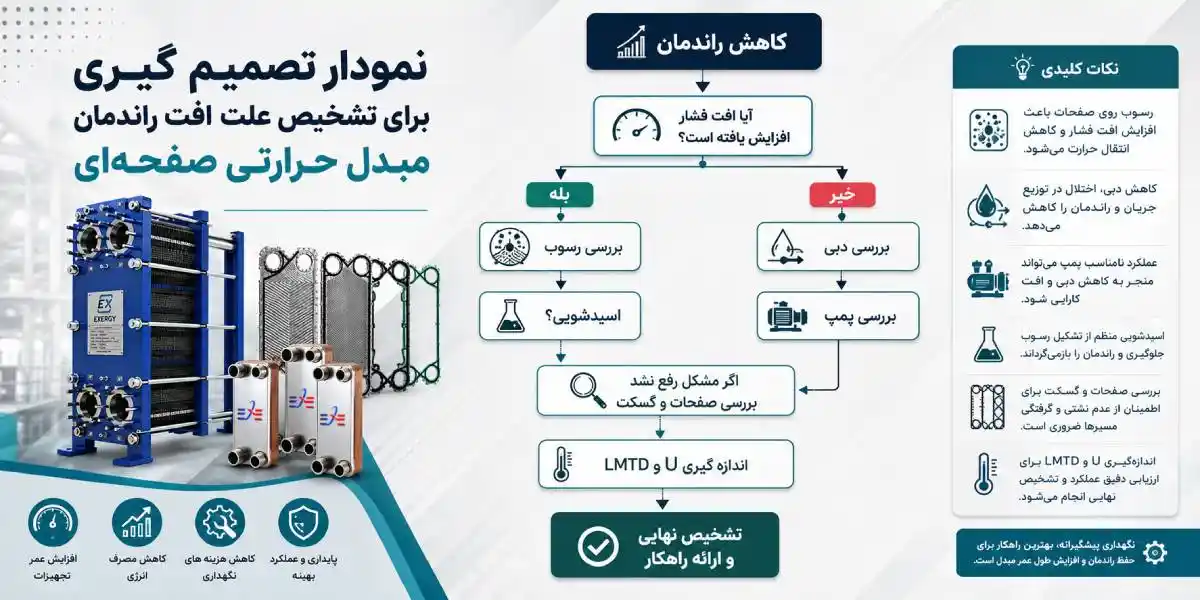

نمودار تصمیم گیری برای تشخیص علت افت راندمان مبدل حرارتی صفحه ای
چک لیست مهندسی تشخیص علت افت راندمان مبدل صفحه ای
پیش از تصمیمگیری برای تعمیر یا اسیدشویی، این موارد را بهترتیب بررسی کنید:
| وضعیت | مورد بررسی |
|---|---|
| □ | دمای ورودی و خروجی ثبت شده است؟ |
| □ | افت فشار اندازهگیری شده است؟ |
| □ | دبی واقعی با مقدار طراحی مطابقت دارد؟ |
| □ | عملکرد پمپ بررسی شده است؟ |
| □ | صافیها تمیز هستند؟ |
| □ | هواگیری مدار انجام شده است؟ |
| □ | کیفیت آب بررسی شده است؟ |
| □ | سختی آب اندازهگیری شده است؟ |
| □ | نشتی گسکت وجود ندارد؟ |
| □ | آخرین زمان سرویس مشخص است؟ |
این چک لیست ساده می تواند در بسیاری از موارد، از باز کردن غیرضروری مبدل و تحمیل هزینه های اضافی جلوگیری کند.
بیشتر بخوانید: چطور بفهمیم مبدل صفحهای نیاز به تعویض واشر دارد؟
تحلیل تخصصی افت راندمان مبدل صفحه ای؛ از دادههای عملیاتی تا تشخیص قطعی علت
تا اینجای مقاله با مهم ترین علائم افت راندمان مبدل صفحه ای، روشهای اولیه عیبیابی و بررسی پارامترهایی مانند دما، فشار و دبی آشنا شدیم. اما در بسیاری از واحدهای صنعتی، این اطلاعات بهتنهایی برای رسیدن به علت اصلی کافی نیست.
ممکن است دو مبدل حرارتی دقیقاً علائم مشابهی داشته باشند؛ برای مثال هر دو دمای خروجی پایینتری نسبت به مقدار طراحی تولید کنند، اما در یکی مشکل ناشی از رسوب کربنات کلسیم باشد و در دیگری کاهش دبی، خرابی صفحات یا حتی انتخاب اشتباه مبدل در زمان طراحی.
به همین دلیل، در واحدهای تعمیرات پیشرفته، از شاخصهای مهندسی مانند LMTD، ضریب کلی انتقال حرارت (U)، اثربخشی مبدل (Effectiveness) و ضریب رسوب (Fouling Factor) برای تحلیل وضعیت واقعی مبدل استفاده میشود.
هدف این بخش آن است که مهندس بهرهبرداری یا مدیر فنی بتواند بدون اتکا به حدس و گمان، علت افت راندمان را با استفاده از دادههای واقعی فرآیند شناسایی کند.
برای مثال، در یک کندانسور چیلر ممکن است کاهش عملکرد با علائمی مانند افزایش دمای خروجی، افزایش فشار کاری یا کاهش ظرفیت سرمایشی مشاهده شود؛ اما علت این مشکل همیشه یکسان نیست. ممکن است در یک سیستم، عامل اصلی رسوب روی سطح انتقال حرارت باشد، در حالیکه در سیستم دیگر کاهش دبی آب، عملکرد نامناسب پمپ، وجود هوا در مدار یا انتخاب نادرست شرایط طراحی باعث افت راندمان شده باشد.
چرا تحلیل داده های عملکردی مبدل حرارتی صفحه ای از باز کردن مبدل مهم تر است؟
باز کردن مبدل صفحهای همیشه بهترین راهحل نیست. هر بار باز و بسته کردن صفحات، احتمال آسیب به گسکتها، تغییر ترتیب صفحات و حتی کاهش عمر تجهیز را افزایش میدهد.
به همین دلیل، استانداردهای نگهداری صنعتی توصیه میکنند که ابتدا دادههای عملکردی تحلیل شوند و تنها در صورت وجود شواهد کافی، مبدل باز شود.
این رویکرد علاوه بر کاهش زمان توقف سیستم، از انجام تعمیرات غیرضروری جلوگیری کرده و به حفظ عملکرد پایدار مبدل حرارتی صفحه ای بریز کمک میکند.
جدول زیر تفاوت این دو رویکرد را نشان میدهد.
| معایب | مزایا | روش عیبیابی |
|---|---|---|
| نیاز به ثبت دقیق دادهها | بدون توقف خط تولید، کمهزینه، سریع | تحلیل دادههای عملیاتی |
| زمانبر، پرهزینه، ریسک آسیب به گسکت و صفحات | مشاهده مستقیم صفحات | باز کردن مبدل |
| احتمال بیاثر بودن و کاهش عمر صفحات | سرعت اجرا | اسیدشویی بدون تحلیل |
در بسیاری از پروژههای صنعتی، تحلیل صحیح دادهها باعث شده است که از انجام تعمیرات غیرضروری جلوگیری شود و هزینههای نگهداری به شکل قابل توجهی کاهش یابد.
استفاده از اختلاف دمای میانگین لگاریتمی (LMTD) برای تشخیص افت راندمان
یکی از مهمترین شاخصها برای ارزیابی عملکرد مبدل حرارتی، اختلاف دمای میانگین لگاریتمی یا LMTD است. این پارامتر نشان میدهد که نیروی محرکه انتقال حرارت در طول مبدل چه مقدار بوده است.
اگر مقدار LMTD تغییر محسوسی نداشته باشد اما ظرفیت انتقال حرارت کاهش یابد، معمولاً مشکل از کاهش ضریب انتقال حرارت یا رسوب صفحات است.
نام فرمول:
اختلاف دمای میانگین لگاریتمی (LMTD)
LMTD = (ΔT1 − ΔT2) / ln(ΔT1 / ΔT2)
تعریف پارامترها:
ΔT1 = اختلاف دمای دو سیال در یک سمت مبدل
ΔT2 = اختلاف دمای دو سیال در سمت دیگر مبدل
ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)
ضریب کلی انتقال حرارت یا U یکی از دقیقترین شاخصها برای بررسی سلامت مبدل صفحهای است. هر عاملی که انتقال حرارت را دشوارتر کند، باعث کاهش این ضریب خواهد شد.
از مهمترین عوامل کاهش U میتوان به موارد زیر اشاره کرد:
تشکیل رسوب معدنی
ایجاد لایههای روغنی
رشد بیوفیلم
کاهش سرعت جریان
ایجاد حباب هوا
خوردگی صفحات
هرچه مقدار U کمتر شود، راندمان مبدل نیز کاهش پیدا میکند.
نام فرمول:
ضریب کلی انتقال حرارت
U = Q / (A × LMTD)
تعریف پارامترها:
U = ضریب انتقال حرارت (W/m².K)
Q = نرخ انتقال حرارت
A = سطح انتقال حرارت
LMTD = اختلاف دمای میانگین لگاریتمی
محاسبه اثربخشی مبدل حرارتی (Heat Exchanger Effectiveness)
در پروژههای صنعتی بزرگ، تنها بررسی دمای خروجی کافی نیست. یکی از شاخصهایی که وضعیت واقعی عملکرد مبدل را مشخص میکند، اثربخشی یا Effectiveness است.
نام فرمول:
اثربخشی مبدل حرارتی
ε = Qactual / Qmaximum
تعریف پارامترها:
ε = اثربخشی مبدل
Qactual = انتقال حرارت واقعی
Qmaximum = حداکثر انتقال حرارت تئوری
هرچه مقدار ε به عدد ۱ نزدیکتر باشد، عملکرد مبدل به شرایط طراحی نزدیکتر است.
ضریب رسوب (Fouling Factor)؛ شاخص پنهان افت راندمان
در بسیاری از صنایع، قبل از مشاهده رسوب روی صفحات، اثر آن در کاهش انتقال حرارت قابل اندازهگیری است. این اثر با استفاده از ضریب رسوب ارزیابی میشود.
نام فرمول:
ضریب رسوب
Rf = (1 / Udirty) − (1 / Uclean)
تعریف پارامترها:
Rf = ضریب رسوب
Udirty = ضریب انتقال حرارت در شرایط رسوبگرفته
Uclean = ضریب انتقال حرارت در شرایط تمیز
افزایش مقدار Rf نشاندهنده کاهش کیفیت انتقال حرارت و لزوم برنامهریزی برای شستوشوی مبدل است.
بیشتر بخوانید: صدای غیرعادی یا لرزش مبدل صفحه ای نشانه چیست؟
جدول مقایسه علائم انواع خرابی در مبدل صفحه ای
| اقدام پیشنهادی | نشتی | افزایش مصرف انرژی | کاهش دما | افت فشار | نوع خرابی |
|---|---|---|---|---|---|
| اسیدشویی کنترلشده | خیر | زیاد | زیاد | زیاد | رسوب معدنی |
| شستوشوی مکانیکی یا CIP | خیر | زیاد | متوسط | بسیار زیاد | گرفتگی کانال |
| تعویض گسکت | بله | کم | متوسط | کم | خرابی گسکت |
| تعویض صفحات | گاهی | زیاد | زیاد | متغیر | خوردگی صفحات |
| هواگیری | خیر | متوسط | نوسانی | نوسانی | هواگرفتگی |
| بررسی پمپ و شیرها | خیر | زیاد | زیاد | کم | کاهش دبی |
چگونه رسوب مبدل حرارتی را از خوردگی تشخیص دهیم؟
یکی از اشتباهات رایج در تعمیرات صنعتی، اشتباه گرفتن رسوب با خوردگی است. هر دو میتوانند باعث افت راندمان شوند، اما روش رفع آنها کاملاً متفاوت است.
این موضوع در مبدل حرارتی هواخنک اهمیت ویژهای دارد؛ زیرا کاهش عملکرد این تجهیزات همیشه ناشی از آلودگی سطح انتقال حرارت نیست و عواملی مانند خوردگی فینها، آسیب لولهها، شرایط محیطی و تجمع آلودگی روی سطوح خارجی نیز میتوانند باعث افت راندمان شوند.
بنابراین پیش از انجام هرگونه شستوشو یا تعمیرات، باید با بررسی علائم عملکردی، وضعیت سطح انتقال حرارت و شرایط کاری تجهیز مشخص شود که مشکل ناشی از رسوب است یا خوردگی.
| خوردگی | رسوب | ویژگی |
|---|---|---|
| تیره یا سیاه | سفید، قهوهای یا زرد | رنگ |
| حفرهدار | برجسته | سطح صفحه |
| خیر | معمولاً بله | قابلیت شستوشو |
| کاهش ضخامت | ندارد | تأثیر بر ضخامت صفحه |
| تعویض صفحه | اسیدشویی | راهکار |
نمودار تصمیم گیری مهندسی برای تشخیص علت افت راندمان
اشتباهات رایج در تشخیص علت افت راندمان مبدل صفحه ای
بسیاری از هزینههای نگهداری به دلیل تشخیص نادرست ایجاد میشوند. موارد زیر از رایجترین اشتباهات هستند:
| پیامد | اشتباه |
|---|---|
| کاهش عمر صفحات | اسیدشویی بدون اندازهگیری افت فشار |
| تکرار نشتی | تعویض گسکت بدون بررسی صفحات |
| افزایش زمان توقف تولید | باز کردن مبدل قبل از تحلیل دادهها |
| خوردگی صفحات | استفاده از اسید نامناسب |
| تشکیل مجدد رسوب | بیتوجهی به کیفیت آب |
| ورود ذرات و گرفتگی کانالها | حذف صافی از مدار |
| تصمیمگیری اشتباه | اندازهگیری با ابزار کالیبرهنشده |
برنامه پایش دوره ای برای جلوگیری از افت راندمان
یکی از مهمترین اقدامات در نگهداری پیشگیرانه (PM)، ثبت منظم دادههای عملکردی تجهیزات است. این اطلاعات امکان پیشبینی مشکلات را قبل از کاهش شدید راندمان فراهم میکنند و به واحدهای بهرهبرداری کمک میکنند تا پیش از ایجاد اختلال در فرآیند سرمایش، اقدامات اصلاحی لازم را انجام دهند.
در سیستمهای سرمایشی، پایش دورهای پارامترهایی مانند دمای ورودی و خروجی، فشار کاری، دبی سیال، میزان مصرف انرژی و شرایط عملکردی تجهیزات، نقش مهمی در حفظ راندمان مبدلهای حرارتی و جلوگیری از افزایش هزینههای بهره برداری دارد.
| دوره پیشنهادی | پارامتر |
|---|---|
| روزانه | دمای ورودی و خروجی |
| روزانه | فشار ورودی و خروجی |
| هفتگی | دبی سیالات |
| ماهانه | سختی آب |
| ماهانه | کیفیت شیمیایی سیال |
| هفتگی | بررسی نشتی |
| ماهانه | محاسبه افت فشار |
| هر ۳ تا ۶ ماه | محاسبه U و LMTD |
| سالانه یا طبق شرایط فرآیند | بازدید داخلی |
راهکارهای افزایش راندمان مبدل صفحه ای، برنامه نگهداری پیشگیرانه و پاسخ به مهمترین سؤالات مهندسان و کارفرمایان
تا این بخش از مقاله، بهصورت جامع علائم افت راندمان مبدل صفحه ای، روش تشخیص علت، تحلیل دادههای عملیاتی، بررسی افت فشار، اختلاف دما، ضریب انتقال حرارت، ضریب رسوب و شاخصهای مهندسی موردنیاز برای عیبیابی را بررسی کردیم.
اما سؤال مهم اینجاست:
پس از تشخیص علت افت راندمان مبدل صفحه ای، بهترین اقدام چیست؟
پاسخ این سؤال به نوع مشکل بستگی دارد. در برخی موارد، تنها با شستوشوی شیمیایی، راندمان اولیه بازیابی میشود. در برخی دیگر، تعویض گسکت یا صفحات ضروری است و گاهی نیز علت اصلی خارج از خود مبدل بوده و به پمپ، شیرهای کنترلی یا کیفیت سیال مربوط میشود.
در این بخش، مهمترین راهکارهای افزایش راندمان، برنامه نگهداری پیشگیرانه (PM)، چکلیست نهایی عیبیابی و مجموعهای از سؤالات پرتکرار مهندسان و کارفرمایان ارائه شده است.
بیشتر بخوانید: تفاوت رسوب سخت و نرم در مبدل صفحه ای و روش برخورد با هرکدام
بهترین راهکارهای افزایش راندمان مبدل صفحه ای
افزایش راندمان تنها به تمیز کردن صفحات محدود نمیشود. یک برنامه نگهداری صحیح باید تمام عوامل مؤثر بر انتقال حرارت را در بر بگیرد.
جدول زیر مهمترین اقدامات پیشنهادی را نشان میدهد.
| توضیح | میزان تأثیر | اقدام |
|---|---|---|
| کاهش تشکیل رسوب | بسیار زیاد | کنترل سختی آب |
| حفظ ضریب انتقال حرارت | بسیار زیاد | شستوشوی دورهای (CIP) |
| جلوگیری از ورود ذرات | زیاد | استفاده از فیلتر و استرینر |
| حفظ سرعت جریان | زیاد | کنترل دبی طراحی |
| جلوگیری از خطای اندازهگیری | زیاد | کالیبراسیون ابزار دقیق |
| تشخیص خوردگی و ترک | متوسط | بازدید سالانه صفحات |
| جلوگیری از نشتی و بایپس | متوسط | تعویض بهموقع گسکت |
| تشخیص زودهنگام گرفتگی | بسیار زیاد | پایش افت فشار |

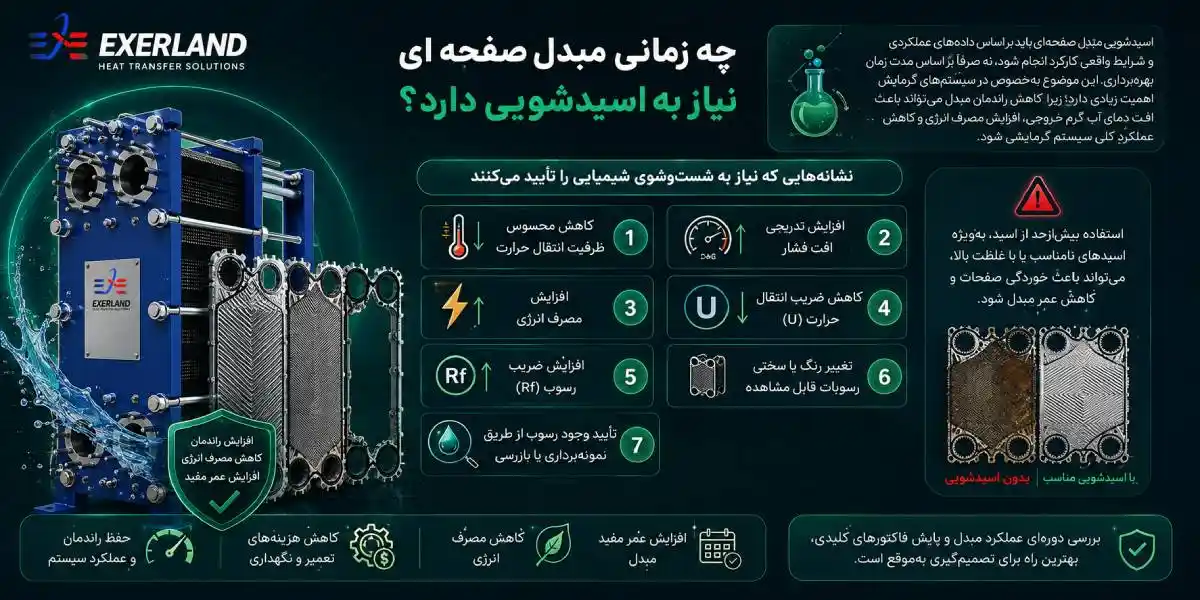

چه زمانی مبدل صفحه ای نیاز به اسیدشویی دارد؟
اسیدشویی مبدل صفحهای باید بر اساس دادههای عملکردی و شرایط واقعی کارکرد انجام شود، نه صرفاً بر اساس مدت زمان بهرهبرداری. این موضوع بهخصوص در سیستمهای گرمایش اهمیت زیادی دارد؛ زیرا کاهش راندمان مبدل میتواند باعث افت دمای آب گرم خروجی، افزایش مصرف انرژی و کاهش عملکرد کلی سیستم گرمایشی شود.نشانههایی که معمولاً نیاز به شستوشوی شیمیایی را تأیید میکنند عبارتاند از:
کاهش محسوس ظرفیت انتقال حرارت
افزایش تدریجی افت فشار
افزایش مصرف انرژی
کاهش ضریب انتقال حرارت (U)
افزایش ضریب رسوب (Rf)
تأیید وجود رسوب از طریق نمونهبرداری یا بازرسی
استفاده بیشازحد از اسید، بهویژه اسیدهای نامناسب یا با غلظت بالا، میتواند باعث خوردگی صفحات و کاهش عمر مبدل شود.
برنامه نگهداری پیشگیرانه (Preventive Maintenance)
اجرای یک برنامه PM منظم، مؤثرترین روش برای جلوگیری از افت راندمان مبدل صفحه ای است.
| فعالیت پیشنهادی | بازه زمانی |
|---|---|
| ثبت دمای ورودی و خروجی، فشار و دبی | روزانه |
| بررسی نشتی، صدای غیرعادی و لرزش | هفتگی |
| اندازهگیری افت فشار و سختی آب | ماهانه |
| بررسی عملکرد شیرهای کنترلی و صافیها | هر ۳ ماه |
| محاسبه U و بررسی روند تغییرات | هر ۶ ماه |
| بازدید داخلی، بررسی صفحات و گسکتها، شستوشوی تخصصی در صورت نیاز | سالانه |
چک لیست نهایی عیب یابی افت راندمان مبدل صفحه ای
پیش از هرگونه تصمیم برای تعمیر یا تعویض قطعات، موارد زیر را بررسی کنید:
| وضعیت | مورد |
|---|---|
| □ | دمای ورودی و خروجی ثبت شده است؟ |
| □ | افت فشار اندازهگیری شده است؟ |
| □ | دبی واقعی با مقدار طراحی مطابقت دارد؟ |
| □ | کیفیت آب بررسی شده است؟ |
| □ | سختی آب در محدوده مجاز است؟ |
| □ | صافیها تمیز هستند؟ |
| □ | هواگیری مدار انجام شده است؟ |
| □ | نشتی خارجی وجود ندارد؟ |
| □ | گسکتها سالم هستند؟ |
| □ | آخرین اسیدشویی مستند شده است؟ |
| □ | ضریب انتقال حرارت (U) محاسبه شده است؟ |
| □ | ضریب رسوب (Rf) بررسی شده است؟ |
نمودار تصمیم گیری نهایی برای تشخیص علت افت راندمان مبدل حرارتی صفحه ای
اشتباهاتی که بیشترین هزینه را به صنایع مبدل حرارتی صفحه ای تحمیل می کنند
| نتیجه | اشتباه |
|---|---|
| کاهش عمر صفحات | اسیدشویی بدون نیاز |
| خوردگی شدید | استفاده از اسید نامناسب |
| تشکیل سریع رسوب | بیتوجهی به سختی آب |
| افزایش هزینه بدون رفع مشکل | تعویض پمپ بدون تحلیل دادهها |
| نشتی و کاهش راندمان | استفاده از گسکت غیراستاندارد |
| توقف ناگهانی خط تولید | حذف برنامه PM |
| دشواری در تشخیص علت | ثبت نکردن دادههای عملکردی |
افت راندمان مبدل صفحه ای معمولاً نتیجه یک عامل واحد نیست؛ بلکه ترکیبی از رسوب، کاهش دبی، افت کیفیت سیال، خرابی گسکت، خوردگی صفحات، هواگرفتگی یا مشکلات سیستم جانبی میتواند باعث کاهش انتقال حرارت شود.
کلید تشخیص صحیح، تحلیل دادههای واقعی فرآیند است. بررسی همزمان دما، فشار، دبی، ضریب انتقال حرارت، افت فشار و کیفیت سیال به مهندسان کمک میکند تا پیش از وقوع خرابیهای پرهزینه، علت اصلی را شناسایی و برطرف کنند.
اجرای برنامه نگهداری پیشگیرانه، ثبت منظم دادههای عملیاتی و استفاده از روشهای استاندارد شستوشو و تعمیر، نهتنها راندمان مبدل را در سطح مطلوب حفظ میکند، بلکه هزینههای انرژی، توقف تولید و تعمیرات را نیز بهطور قابل توجهی کاهش خواهد داد.
