انتخاب مبدل حرارتی صفحه ای در یک پروژه صنعتی فقط به ظرفیت حرارتی محدود نمیشود. دبی سیالات، دمای ورودی و خروجی، فشار کاری، افت فشار مجاز، نوع سیال، میزان رسوبگذاری، جنس صفحات، نوع گسکت و شرایط سرویس و نگهداری، همگی در انتخاب نهایی تجهیز نقش دارند.
اگر به دنبال بررسی مدلها، مشخصات فنی و گزینههای موجود برای خرید مبدل حرارتی صفحه ای هستید، ابتدا باید ساختار و کاربرد هر نوع مبدل را بشناسید. در مقابل، این مقاله بر فرآیند فنی طراحی و انتخاب تمرکز دارد و نشان میدهد مهندس چگونه از دادههای فرآیندی به انتخاب مناسب صفحه، تعداد صفحات و آرایش جریان میرسد.
در ادامه، پارامترهایی مانند بار حرارتی، LMTD، ضریب کلی انتقال حرارت، افت فشار، عدد رینولدز، جنس صفحات، نوع گسکت و الزامات سرویس بررسی میشوند تا انتخاب مبدل از یک تصمیم صرفاً تجاری به یک تصمیم مهندسی قابل ارزیابی تبدیل شود.

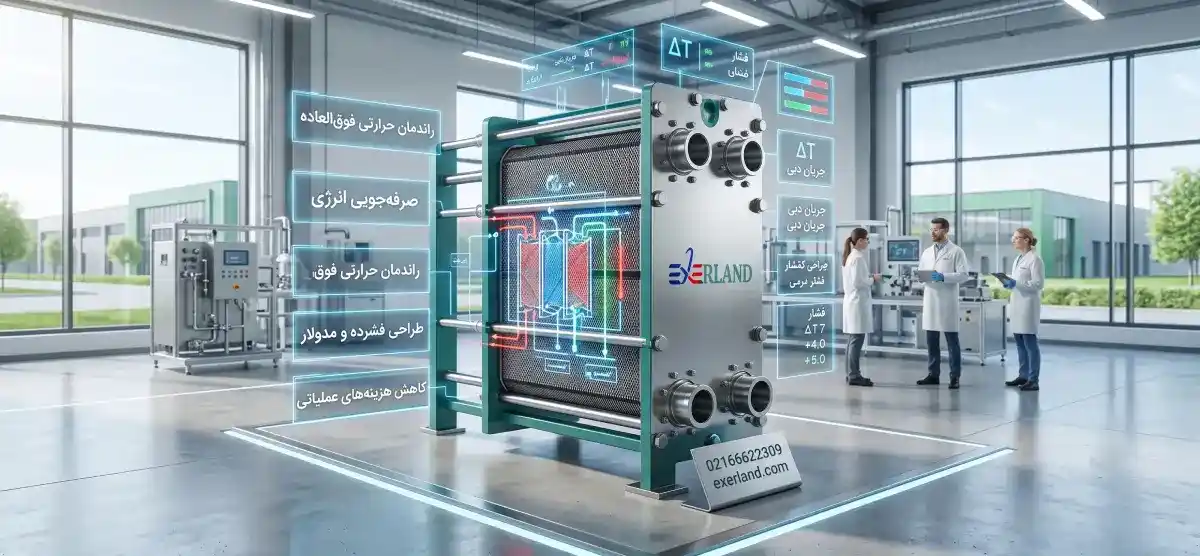

چرا انتخاب مبدل حرارتی صفحه ای در صنعت حیاتی است؟
در بسیاری از صنایع، انتقال حرارت یکی از بخشهای حیاتی و غیرقابلجایگزین است. از تولید مواد شیمیایی گرفته تا فرآوری مواد غذایی، سردخانهها، تهویه صنعتی، پالایشگاهها و حتی سیستمهای بازیافت حرارت، همه به تجهیزاتی نیاز دارند که بتوانند انرژی را با بالاترین راندمان و کمترین هزینه منتقل کنند.
مبدل حرارتی صفحه ای (Plate Heat Exchanger) به دلیل بازده بالا، طراحی فشرده، مصرف انرژی کمتر و تعمیرات آسان، یکی از مهمترین تجهیزات انتقال حرارت به شمار میرود و انتخاب درست آن میتواند هزینههای عملیاتی را به شدت کاهش دهد.
در این بخش از مقاله، به صورت تخصصی اما قابل درک برای کارفرما، مهندس و طراح پروژه، اصول طراحی و انتخاب صحیح مبدل حرارتی صفحهای بررسی میشود؛ به گونهای که این محتوا بتواند از نظر گوگل یک مرجع کامل محسوب شود.

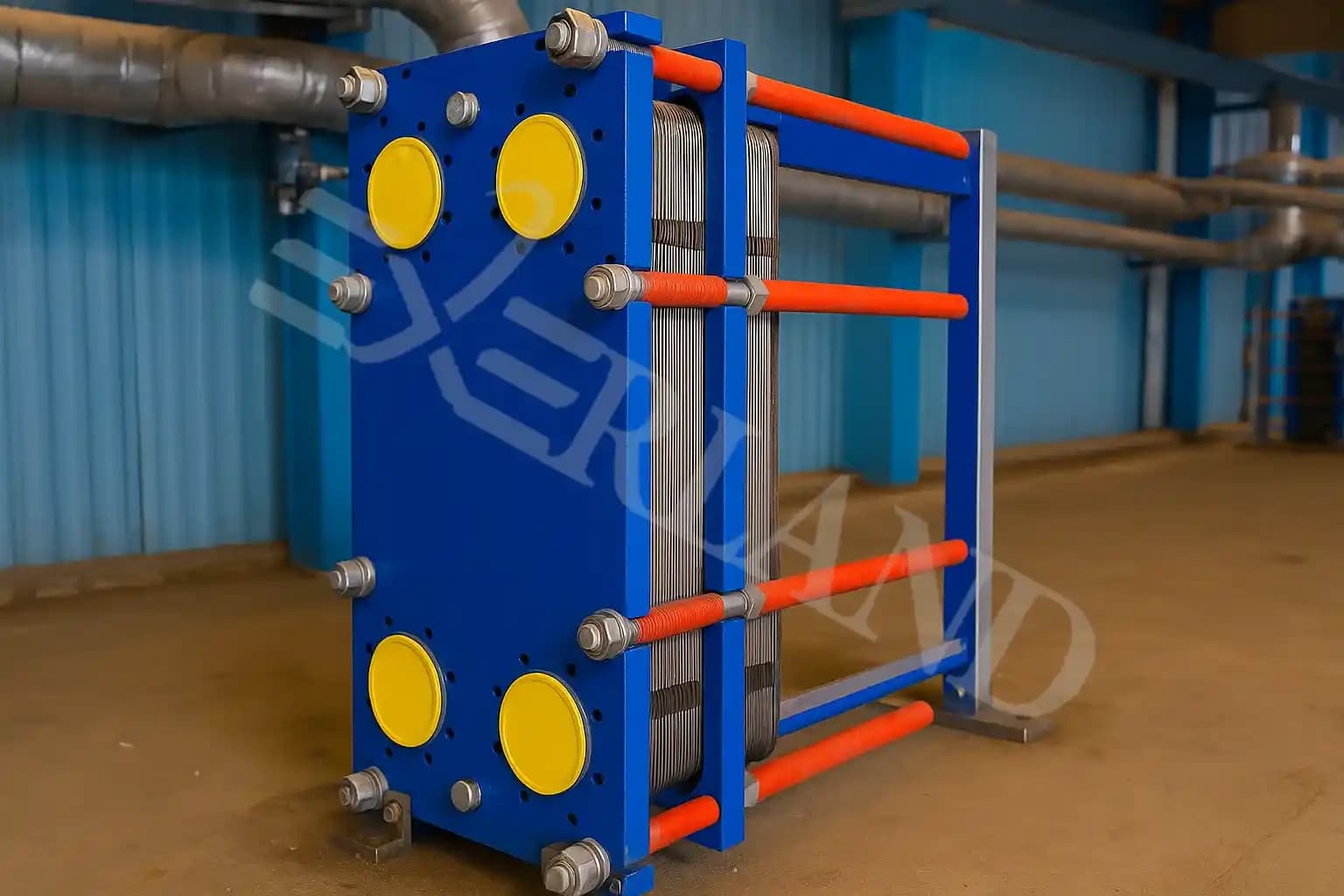

ساختار و نحوه عملکرد مبدل حرارتی صفحه ای
مبدل حرارتی صفحه ای از تعداد زیادی صفحات نازک با طرح شیارهای هندسی تشکیل میشود که جریانهای گرم و سرد را از هم جدا کرده و سطح تبادل حرارتی بسیار بزرگی ایجاد میکنند. این طراحی باعث میشود ضریب انتقال حرارت کل (U) در مبدل صفحه ای نسبت به انواع دیگر مانند مبدل حرارتی پوسته و لوله بالاتر باشد.
ویژگیهای کلیدی این نوع مبدل شامل:
- نسبت سطح تبادل حرارت به حجم بسیار بالا
- قابلیت باز و بسته شدن سریع برای سرویس
- امکان افزایش یا کاهش تعداد صفحات
- عملکرد مناسب برای سیالات با ویسکوزیته کم و متوسط
- راندمان حرارتی بالا در فضا و وزن کمتر
این ساختار باعث شده مبدل های حرارتی صفحه ای در صنایع حساس مانند دارویی، لبنیات، نیروگاهی و فرآیندی، بهعنوان یک انتخاب برتر مطرح شوند.برای آشنایی دقیقتر با ساختار، اجزای اصلی و نحوه عملکرد این تجهیز، می توانید ساختار مبدل حرارتی صفحه ای را نیز بررسی کنید.
انواع مبدل حرارتی صفحه ای و نقش آنها در انتخاب

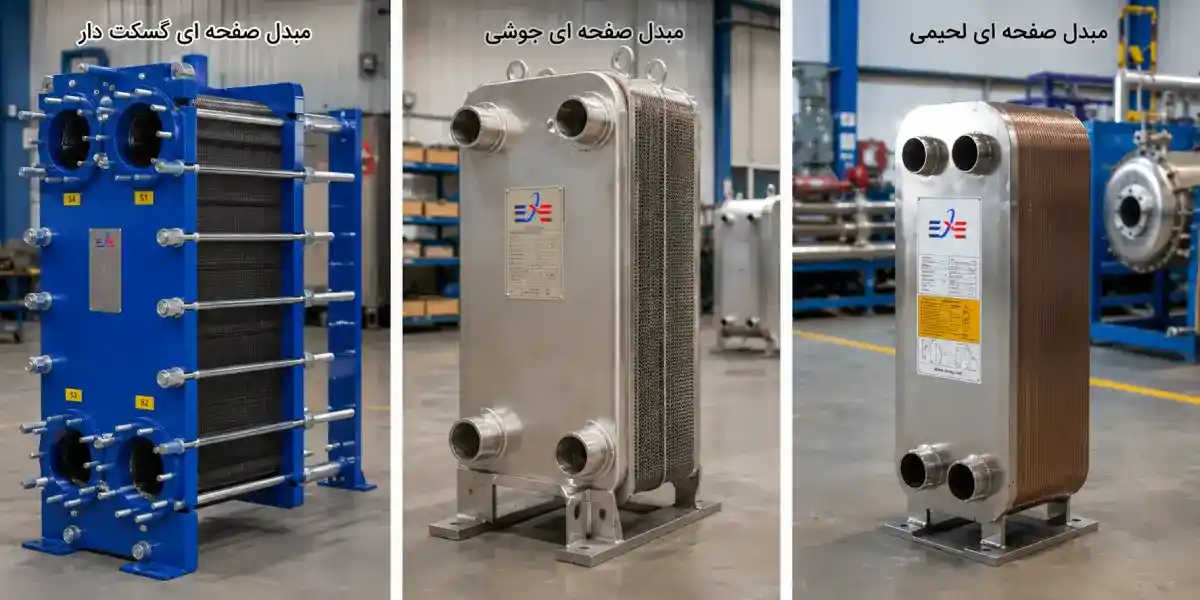

انتخاب درست نوع PHE اولین قدم در یک طراحی موفق است و هر پروژه متناسب با فشار، دما، نوع سیال و نیاز فرآیندی، دسته خاصی را طلب میکند.در شرایطی که فشار و دمای کاری بسیار بالا باشد، یا سیالات دارای آلودگی، رسوبگذاری شدید و خورندگی خاص باشند، معمولاً استفاده از مبدل حرارتی صفحه ای گزینه مطمئنتری محسوب میشود؛ زیرا این نوع مبدل به دلیل ساختار مقاوم و انعطافپذیر خود، قابلیت تحمل شرایط سخت عملیاتی و سرویسدهی در واحدهای سنگین صنعتی را بهخوبی فراهم میکند.
۱. مبدل صفحه ای گسکت دار (Gasketed PHE)
- مناسب برای صنایع غذایی، تهویه و پروژههایی با نیاز سرویس دوره ای
- محدوده دمایی متوسط
- قابلیت باز شدن و اسیدشویی آسان
در میان انواع مبدل های حرارتی صفحه ای، مبدل حرارتی صفحه ای گسکت دار به دلیل طراحی ماژولار، قابلیت باز شدن صفحات و امکان تعویض گسکتها، یکی از پرکاربردترین گزینهها در صنایع مختلف مانند HVAC، صنایع غذایی و فرآیندی محسوب میشود.
۲. مبدل صفحه ای جوشی (Welded PHE)
- مناسب برای فشارهای بالا و سیالات خورنده
- کاربرد در پتروشیمی، فرآیندهای سنگین، تبخیر و چگالش
- بدون گسکت → مناسب برای دماهای بالا
برای کاربردهایی مانند چیلر و هیتپمپ، مشخصات مبدل حرارتی صفحه ای جوشی را باید با ظرفیت، فشار، دما و نوع سیال پروژه تطبیق داد.
۳. مبدل صفحه ای لحیمی (Brazed PHE)
- رایج در چیلرها، هیتپمپها و سیستمهای کوچک
- بدون نگهداری و بسیار فشرده
- قیمت مناسب و راندمان بالا
این تقسیمبندی در ادامه طراحی و محاسبات اهمیت زیادی خواهد داشت.
محاسبه LMTD در طراحی مبدل حرارتی صفحه ای
در سیستم های تبادل حرارتی، اختلاف دمای میانگین لگاریتمی یا LMTD، یک معیار پایه برای تعیین سطح حرارتی مورد نیاز است.
نام فرمول: اختلاف دمای میانگین لگاریتمیLMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
ΔT1: اختلاف دمای ورودی
ΔT2: اختلاف دمای خروجی
مبدل های صفحه ای معمولاً در سیستمهای جریان مخالف ساخته میشوند، به همین دلیل LMTD معمولاً بزرگتر از انواع دیگر بوده و سطح حرارتی کمتری نیاز است.
سطح انتقال حرارت مورد نیاز (A)
بعد از محاسبه Q و LMTD، سطح صفحات مورد نیاز تعیین میشود:
نام فرمول: سطح تبادل حرارتیA = Q / (U × LMTD)
U: ضریب کلی انتقال حرارت
A: سطح مورد نیاز صفحات
در مبدل حرارتی صفحه ای واشردار ، مقدار U میتواند ۳ تا ۱۰ برابر مبدل پوسته و لوله باشد. همین موضوع دلیل اصلی کوچکتر و ارزانتر بودن این مبدلهاست.برای آشنایی دقیقتر با نحوه تعیین اختلاف دمای مؤثر، محاسبه LMTD در آرایشهای مختلف جریان و بررسی مثالهای عددی، میتوانید راهنمای محاسبه LMTD در مبدل حرارتی را مطالعه کنید.
محاسبه بار حرارتی مورد نیاز
اولین پارامتر در طراحی هر مبدل حرارتی، مقدار حرارتی است که باید از یک سیال به سیال دیگر منتقل شود. این مقدار با فرمول زیر محاسبه میشود:
نام فرمول: بار حرارتی(Q) Q = m × Cp × (T_in - T_out)
m: دبی جرمی
Cp: ظرفیت گرمایی ویژه
T_in / T_out: دماهای ورودی و خروجی سیال
عوامل مؤثر بر انتخاب صحیح مبدل حرارتی صفحه ای

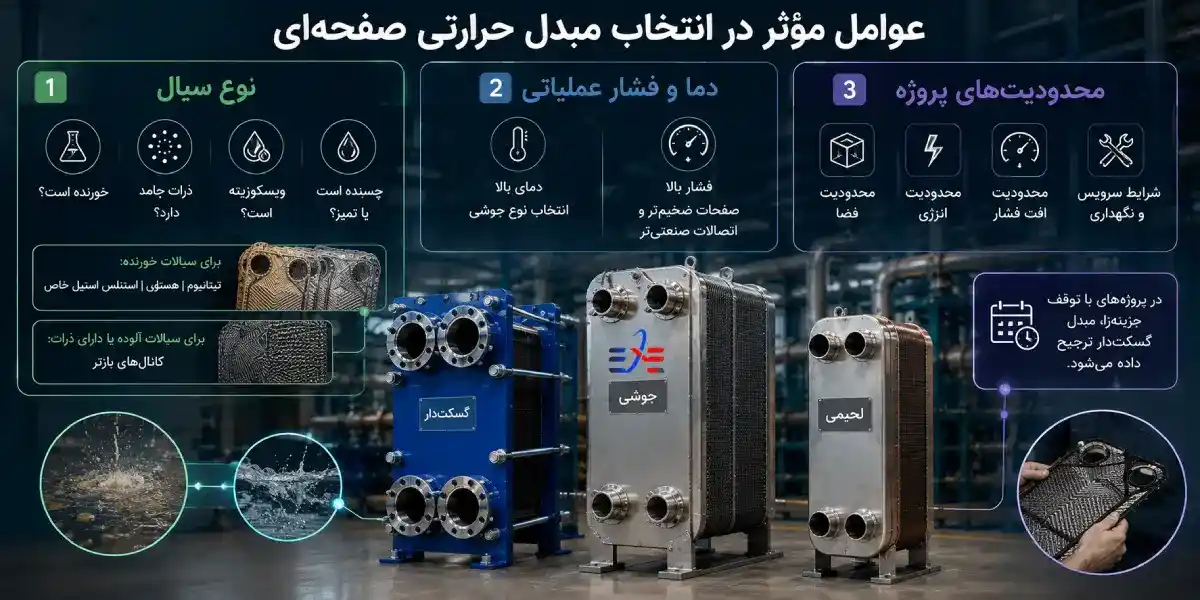

انتخاب مبدل مناسب تنها بر اساس ظرفیت نیست. یک طراح حرفهای چند عامل کلیدی را بررسی میکند:
۱. نوع سیال
- آیا خورنده است؟
- آیا ذرات جامد دارد؟
- میزان ویسکوزیته چقدر است؟
- سیال چسبنده است یا تمیز؟
سیالات خورنده نیاز به صفحات تیتانیوم یا هستلوی دارند.
سیالات آلوده یا دارای ذرات نیازمند کانالهای بازتر هستند.در کاربردهای دارای سیالات خورنده، استفاده از متریالهایی مانند استنلس استیل خاص، تیتانیوم یا آلیاژهای مقاوم به خوردگی ضروری است.انتخاب متریال صفحات باید بر اساس نوع سیال، دما، فشار و شرایط خوردگی انجام شود؛ بنابراین بررسی جنس مبدل حرارتی پیش از تعیین مدل نهایی اهمیت دارد.
۲. دما و فشار عملیاتی
دمای بالا = انتخاب نوع جوشی
فشار بالا = انتخاب صفحات ضخیمتر و اتصالات صنعتیتر
۳. محدودیت های پروژه
- محدودیت فضا
- محدودیت انرژی
- محدودیت افت فشار
- شرایط سرویس و نگهداری
در پروژههایی که توقف خط تولید هزینهزا است، انتخاب نوع گسکتدار به دلیل سرویس سریع ترجیح داده میشود.
نقش الگوی شیار صفحات در راندمان
الگوی Chevron در صفحات، عامل اصلی انتقال حرارت و افت فشار است.
دو نوع زاویه اصلی داریم:
۱. زاویه زیاد (H-Pattern)
- افزایش افت فشار
- افزایش توربولانس
- افزایش راندمان انتقال حرارت
۲. زاویه کم (L-Pattern)
- افت فشار کمتر
- انتقال حرارت کمتر
- مناسب برای پمپهای ضعیف یا سیالات با حساسیت
ترکیب H و L میتواند یک مبدل کاملاً بهینه برای پروژههای صنعتی ایجاد کند.
مزایای مبدل حرارتی صفحه ای در پروژه های صنعتی
- راندمان بالاتر نسبت به انواع مبدل حرارتی پوسته و لوله
- هزینه کمتر در بسیاری از کاربردها
- سرویس سریع بدون نیاز به تجهیزات خاص
- امکان توسعه آینده با افزایش صفحات
- وزن و حجم کمتر
- عملکرد بهتر در اختلاف دمای کم (ΔT کم)
در سالهای اخیر، به دلیل افزایش هزینه انرژی و نیاز صنایع به کاهش مصرف، مبدل های صفحه ای به انتخاب اول بسیاری از طراحان تبدیل شدهاند.راندمان بالا، هزینه مناسب و انعطافپذیری در طراحی باعث شده این تجهیزات به یکی از گزینههای محبوب مهندسان و طراحان سیستمهای صنعتی تبدیل شوند.
محاسبات پیشرفته و معیارهای تخصصی در طراحی و انتخاب مبدل حرارتی صفحه ای در کاربردهای صنعتی
در اینجا از سطح مقدماتی عبور می کنیم و وارد جزئیات حرفه ای طراحی مبدل حرارتی صفحه ای (Plate Heat Exchanger) میشویم؛ مباحثی مثل افت فشار، انتخاب جنس صفحات، انتخاب گسکت، معیارهای طراحی کانالها، ضرایب تصحیح و نکات کلیدی که معمولاً در کاتالوگ های حرفه ای سازندگان و نرمافزارهای طراحی دیده میشود.
این بخش همان قسمتی است که یک کارفرما یا مهندس تصمیمگیر، با مطالعه آن احساس میکند با یک مرجع واقعی طرف است، نه یک متن سطحی.

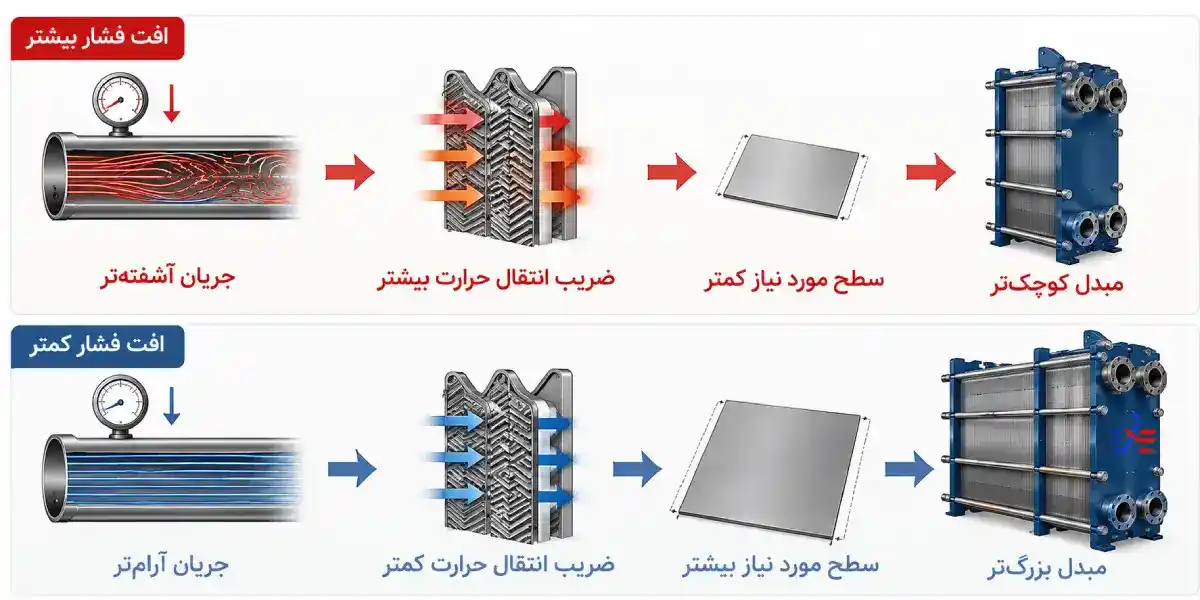

افت فشار در مبدل حرارتی صفحه ای و نقش آن در طراحی
یکی از مهمترین محدودیتها در طراحی مبدل حرارتی صفحه ای، افت فشار مجاز در دو سمت مبدل است. هرچقدر بتوانیم افت فشار بیشتری را تحمل کنیم، میتوانیم جریان را بیشتر متلاطم کرده و ضریب انتقال حرارت بالاتری به دست آوریم.
به زبان ساده:
به طور معمول، سازندگان مبدل حرارتی صفحه ای برای هر مدل، نمودارهایی دارند که ارتباط بین دبی، افت فشار و ظرفیت حرارتی را نشان میدهد. ولی درک مفهومی این رابطه برای تصمیمگیری، از خود نمودارها مهمتر است.
محاسبه تقریبی افت فشار در کانال های صفحه ای
مدل دقیق افت فشار در مبدل صفحه ای، وابسته به هندسه شیارها و دادههای تجربی سازنده است، اما در حالت ساده، افت فشار را میتوان مشابه جریان در کانالهای باریک در نظر گرفت:
نام فرمول: افت فشار در کانال
ΔP = f × (L / Dh) × (ρ × v² / 2)
- f: ضریب اصطکاک (وابسته به نوع شیار و عدد رینولدز)
- L: طول مؤثر جریان
- Dh: قطر هیدرولیکی کانال
- ρ: چگالی سیال
- v: سرعت سیال در کانال
در مبدل های صفحه ای، با تغییر تعداد صفحات و عرض پورتها، میتوان سرعت و در نتیجه ΔP را تنظیم کرد.در سیستمهای مجهز به مبدل های صفحه ای، مهندسان میتوانند با تغییر تعداد صفحات، ابعاد کانالها و اندازه پورتهای ورودی و خروجی، سرعت جریان را کنترل کرده و مقدار افت فشار را در محدوده مطلوب نگه دارند.برای تعیین ظرفیت و ابعاد مناسب مبدل، انجام محاسبه مبدل حرارتی صفحه ای بر اساس دمای ورودی و خروجی، دبی سیالات، ضریب انتقال حرارت و اختلاف دمای مؤثر ضروری است.
عدد رینولدز و الگوی جریان در مبدل حرارتی صفحه ای
طراحی حرفهای بدون توجه به رژیم جریان ناقص است. در مبدل های صفحه ای، به دلیل شیارهای Chevron، جریان تقریباً همیشه در محدوده آشفته (Turbulent) نگه داشته میشود، حتی در دبیهای نسبتاً کم. عدد رینولدز برای کانال های صفحه ای معمولاً به صورت زیر تعریف میشود:
نام فرمول: عدد رینولدز در مبدل صفحهای
Re = (ρ × v × Dh) / μ
- ρ: چگالی سیال
- v: سرعت سیال
- Dh: قطر هیدرولیکی کانال
- μ: ویسکوزیته دینامیکی
هرچه Re بالاتر باشد، انتقال حرارت بهتر و افت فشار بیشتر خواهد بود. طراحی خوب یعنی پیدا کردن تعادل بین این دو.
ضریب کلی انتقال حرارت (U) و نقش آن در طراحی دقیق
رابطه کلی سطح انتقال حرارت را دیدیم. حالا باید بدانیم U از کجا میآید. U در مبدل حرارتی صفحهای وابسته به طرف گرم، طرف سرد، ضخامت صفحه و رسوب است.
به صورت ساده:
نام فرمول: ضریب کلی انتقال حرارت
1 / U = (1 / h_hot) + (t_wall / k_wall) + (1 / h_cold) + R_f
- h_hot: ضریب انتقال حرارت جابجایی طرف گرم
- h_cold: ضریب انتقال حرارت جابجایی طرف سرد
- t_wall: ضخامت صفحه
- k_wall: ضریب هدایت حرارتی ماده صفحه
- R_f: مقاومت رسوب (Fouling)
به دلیل جریان متلاطم و سطح زیاد، h در مبدل های صفحه ای معمولاً زیاد است و U به مقادیر قابل توجهی (مثلاً ۲۰۰۰ تا ۶۰۰۰ W/m².K) میرسد.از دیدگاه مهندسی، مقاومتهای موجود در رابطه فوق مانند حلقههای زنجیر عمل میکنند؛ به این معنا که افزایش هر یک از این مقاومتها باعث کاهش ضریب کلی انتقال حرارت خواهد شد.
انتخاب جنس صفحات در مبدل حرارتی صفحه ای
جنس صفحهها یکی از مهمترین پارامترها در انتخاب مبدل است، چون مستقیماً روی قیمت، عمر و سازگاری با سیال تأثیر میگذارد. در کاربردهای صنعتی، متداولترین جنسها عبارتاند از:
استنلس استیل 304 / 316
مناسب برای اکثر سیالات صنعتی، آب، محلولهای ضعیف اسیدی و قلیایی، سیستمهای HVAC، صنایع غذایی و لبنیات.
تیتانیوم
برای سیالات بسیار خورنده، آب دریا، محلولهای کلریدی، برخی اسیدها. قیمت بالا اما مقاومت عالی در برابر خوردگی.
Hastelloy و آلیاژهای ویژه
برای محیطهای بسیار خورنده و حساس، صنایع شیمیایی خاص، راکتورها و فرآیندهای ویژه.
در طراحی واقعی، مهندس باید هم مقاومت خوردگی و هم هزینه را بالانس کند. گاهی کمی تغییر در ترکیب شیمیایی سیال، اجازه استفاده از جنس ارزانتر را میدهد و هزینه پروژه را به شدت کاهش میدهد.برای برآورد هزینه، جنس صفحات، تعداد صفحات، نوع گسکت، فشار کاری و شرایط سیال از عوامل تعیینکننده هستند؛ بنابراین قیمت مبدل حرارتی صفحه ای را نمیتوان بدون مشخصات پروژه بهصورت یک عدد ثابت اعلام کرد.
انتخاب گسکت (Gasket) مناسب مبدل صفحه ای واشردار
گسکتها نقش آببندی و جداسازی کانالهای گرم و سرد را دارند و انتخاب نادرست آنها میتواند منجر به نشتی، اختلاط سیالات و توقف خط تولید شود. در مبدل های گسکت دار، وضعیت آب بندی باید در سرویس های دوره ای بررسی شود؛ جزئیات بازرسی گسکت مبدل حرارتی صفحه ای میتواند برای برنامه نگهداری تجهیز مفید باشد.
نوع گسکت بر اساس موارد زیر انتخاب میشود:
- دما
- فشار
- نوع سیال (روغنی، آبی، اسیدی، خورنده، غذایی)
- الزامات بهداشتی
برخی مواد رایج گسکت عبارتاند از:
- NBR: مناسب برای روغنها، برخی سیالات آلی، دما و فشار متوسط
- EPDM: مناسب برای آب داغ، بخار کمفشار، بسیاری از سیالات شیمیایی
- Viton: مناسب برای دماهای بالاتر و سیالات خورنده خاص
انتخاب تعداد صفحات و کانالها
در مبدل حرارتی صفحه ای، ظرفیت و مشخصات هیدرولیکی تا حد زیادی با تعداد صفحات تنظیم میشود. وقتی تعداد صفحات بیشتر میشود:
- سطح تبادل حرارت افزایش مییابد
- طول مسیر جریان در کانالها افزایش پیدا میکند
- افت فشار نیز معمولاً بیشتر میشود
طراح باید با توجه به:
- Q (بار حرارتی)
- U (ضریب کلی انتقال حرارت)
- LMTD
- افت فشار مجاز دو سمت
تعداد تقریبی صفحات را تعیین کند. فرمول کلی سطح همچنان همان است:
نام فرمول: رابطه سطح و تعداد صفحه
A_total = N × A_per_plate
N: تعداد صفحات مؤثر
A_per_plate: سطح مؤثر هر صفحه
سپس بر اساس چیدمان جریان (Single Pass یا Multi Pass) و اتصالات، هندسه نهایی انتخاب می شود.
استفاده از فاکتور تصحیح (F) برای موارد خاص جریان
در بسیاری از مبدلها (بهویژه وقتی جریانها کاملاً مخالف یا موازی نباشند)، از یک فاکتور تصحیح استفاده میشود تا خطای محاسبات کاهش یابد. اگرچه در مبدل صفحهای بسیاری از طراحیها نزدیک به جریان مخالف هستند، اما در برخی آرایشها ممکن است نیاز به تصحیح:
نام فرمول: انتقال حرارت با فاکتور تصحیح
Q = U × A × F × LMTD
F: ضریب تصحیح که معمولاً بین ۰.۸ تا ۱ است (بسته به آرایش جریان).
این ضریب معمولاً توسط سازنده یا نرمافزار طراحی ارائه میشود، ولی مهندس باید مفهوم آن را بداند تا بتواند دادهها را نقد و بررسی کند.
ملاحظات رسوبگیری (Fouling) و طراحی برای سرویس
رسوبگیری موضوعی است که در بسیاری از پروژهها دستکم گرفته میشود، اما در عمل، مهمترین عامل کاهش راندمان و افزایش هزینه نگهداری است. طراح باید:
- برای سیالات رسوبزا، سرعت را در حد مناسب نگه دارد تا تهنشینی کم شود
- مقاومت رسوب (R_f) را در محاسبات U لحاظ کند
- جنسی انتخاب کند که چسبندگی رسوب روی آن کمتر باشد
- نوع گسکتدار را ترجیح دهد تا باز کردن و اسیدشویی سریعتر انجام شود
افزایش بیش از حد سطح و انتخاب ضریب رسوب غیرواقعی، فقط ظاهر طراحی را زیبا میکند اما در عمل، مبدل بعد از چند ماه راندمان خود را از دست میدهد.برای بررسی تفاوت رسوبهای سخت و نرم و اثر آنها بر عملکرد تجهیز، موضوع رسوب گیری مبدل حرارتی صفحه ای را نیز باید در فرآیند طراحی در نظر گرفت.
معیارهای مهندسی برای نهایی کردن انتخاب مبدل حرارتی صفحه ای
وقتی محاسبات اولیه انجام شد (Q، LMTD، U، A، افت فشار، تعداد صفحات، جنس صفحات، نوع گسکت)، مهندس طراح باید چند سؤال اساسی از خود و کارفرما بپرسد:
- آیا در شرایط بدترین سناریو (حداکثر دبی، حداکثر دما) مبدل همچنان در محدوده مجاز کار میکند؟
- آیا در صورت کاهش دبی، احتمال چوک شدن جریان یا رسوبگیری افزایش مییابد؟
- اگر در آینده نیاز به افزایش ظرفیت باشد، امکان افزودن صفحه وجود دارد؟
- سرویس و شستشو در سایت چقدر آسان است؟ فضا برای باز کردن قاب مبدل پیشبینی شده است؟
- آیا جنس انتخاب شده با نوسانات ترکیب سیال در طول زمان سازگار است؟
این سؤالها همان چیزی است که انتخاب یک مبدل حرارتی صفحهای را از یک خرید ساده، به یک تصمیم مهندسی تبدیل میکند.برای انتخاب دقیق مبدل حرارتی صفحهای، باید عواملی مانند ظرفیت حرارتی، دبی سیالات، دمای کاری، افت فشار، جنس صفحات و شرایط بهرهبرداری بهصورت همزمان بررسی شوند. برای بررسی مرحلهبهمرحله این معیارها، میتوانید از چک لیست انتخاب مبدل حرارتی صفحه ای استفاده کنید.
مبدل حرارتی صفحهای (Plate Heat Exchanger) تنها یک تجهیز ساده برای گرمکردن یا سردکردن سیالات نیست؛ بلکه در بسیاری از صنایع نقش یک قلب فرآیندی را بازی میکند. بسیاری از خطوط تولید، کیفیت محصول، راندمان انرژی و حتی ایمنی مجموعه، به عملکرد دقیق این مبدلها وابسته است.
در صنایع مختلف نهتنها نوع مبدل، بلکه جنس صفحات، نوع گسکت، نحوه چیدمان جریان و ظرفیت حرارتی، باید با نیازهای فرآیندی هماهنگ باشد. همین تنوع کاربرد است که طراحی و انتخاب یک مبدل حرارتی صفحهای را به یک کار کاملاً تخصصی تبدیل میکند.
در ادامه، به صورت فنی و واقعی بررسی میکنیم که مبدلهای صفحهای در چه صنایعی استفاده میشوند، چه نقشی در فرآیند دارند و هنگام انتخاب آنها باید چه نکاتی را در نظر گرفت.
صنایع نفت، گاز و پتروشیمی
نقش مبدل حرارتی صفحه ای در این صنعت
در پالایشگاهها و پتروشیمیها، انتقال حرارت در دما و فشارهای بالا انجام میشود و مواد معمولاً خورنده هستند.
مبدل صفحهای در این صنعت برای مواردی مانند:
- بازیافت حرارت از جریانهای گرم
- پیشگرمایش خوراک
- خنککردن سیالهای فرآیندی
- کاهش دمای روغنها، حلالها و سیالات هیدروکربنی
- چگالش بخارات در واحدهای تقطیر
استفاده میشود.
معیارهای انتخاب
- استفاده از مبدل صفحهای جوشی (Welded PHE) یا نیمهجوشی
- جنس صفحه: استنلس استیل خاص، تیتانیوم یا هستلوی
- تحمل فشار بالا (تا دهها بار)
- طراحی برای رسوب و آلودگیهای سنگین
- پایداری مکانیکی در برابر شوکهای دمایی
در این صنعت، هدف اصلی افزایش راندمان و کاهش مصرف انرژی است؛ چون حرارت بازیافتی میتواند ارزش مالی بسیار زیادی داشته باشد.در صنایع نفت، گاز و پتروشیمی، بخش قابل توجهی از هزینههای عملیاتی به مصرف انرژی اختصاص دارد. به همین دلیل، استفاده از مبدل حرارتی دو لوله ای با طراحی بهینه میتواند موجب بازیافت حجم قابل توجهی از انرژی حرارتی، افزایش راندمان فرآیند و کاهش هزینههای تولید شود. در بسیاری از واحدهای صنعتی، ارزش اقتصادی حرارت بازیافتی به اندازهای است که نقش مستقیمی در سودآوری مجموعه ایفا میکند.
صنایع نیروگاهی
نقش مبدل صفحه ای
در نیروگاهها، مبدلهای صفحهای به عنوان تجهیزاتی برای:
- خنککاری آب سیستمهای بسته
- خنککاری روغن توربین
- بازیافت انرژی
- سیستمهای کمکی (Auxiliary Systems)
به کار میروند.
معیارهای تخصصی انتخاب
- قابلیت تعمیر سریع و کوتاه بودن زمان خاموشی
- تحمل شوکهای حرارتی (بهویژه در واحدهای بخار)
- ضریب انتقال حرارت بالا برای افزایش بازده نیروگاه
- انتخاب جنس مقاوم در برابر آبهای با سختی بالا
برای سیستمهای آب خنک، اغلب از مبدل صفحه ای گسکت دار صنعتی استفاده میشود تا سرویسهای دورهای راحتتر انجام شود.
صنایع غذایی، لبنیات و نوشیدنی
نقش مبدل صفحه ای
در صنایع غذایی رعایت بهداشت، دقت حرارتی و کنترل کیفیت حرف اول را میزند. مبدلهای صفحهای در این صنعت برای:
- پاستوریزاسیون
- سردکردن سریع محصولات لبنی
- گرمایش و بازیافت حرارت در خطوط تولید
- گرمکردن و سردکردن آب پروسس
به کار میروند.
معیارهای انتخاب
- استفاده از مدل گسکتدار با قابلیت شستوشوی آسان
- استفاده از جنس تمام استنلس استیل ۳۱۶
- رعایت استانداردهای بهداشتی Food Grade
- امکان CIP (شستوشوی در محل)
- افت فشار مناسب برای جلوگیری از آسیب به محصول حساس
در این صنعت، مبدلهای صفحه ای یکی از تجهیزات حیاتی هستند و حتی تغییر چند درجهای میتواند کیفیت محصول را کاملاً تغییر دهد.در صنایع غذایی، حتی تغییرات جزئی دما میتواند بر طعم، بافت، ماندگاری و کیفیت نهایی محصول تأثیر بگذارد.اگر گسکت دچار پارگی، سختشدن یا تغییر شکل شده باشد، پیش از راهاندازی مجدد باید وضعیت آن بررسی شود و در صورت نیاز، فرآیند تعمیر گسکت مبدل حرارتی صفحه ای انجام گیرد.

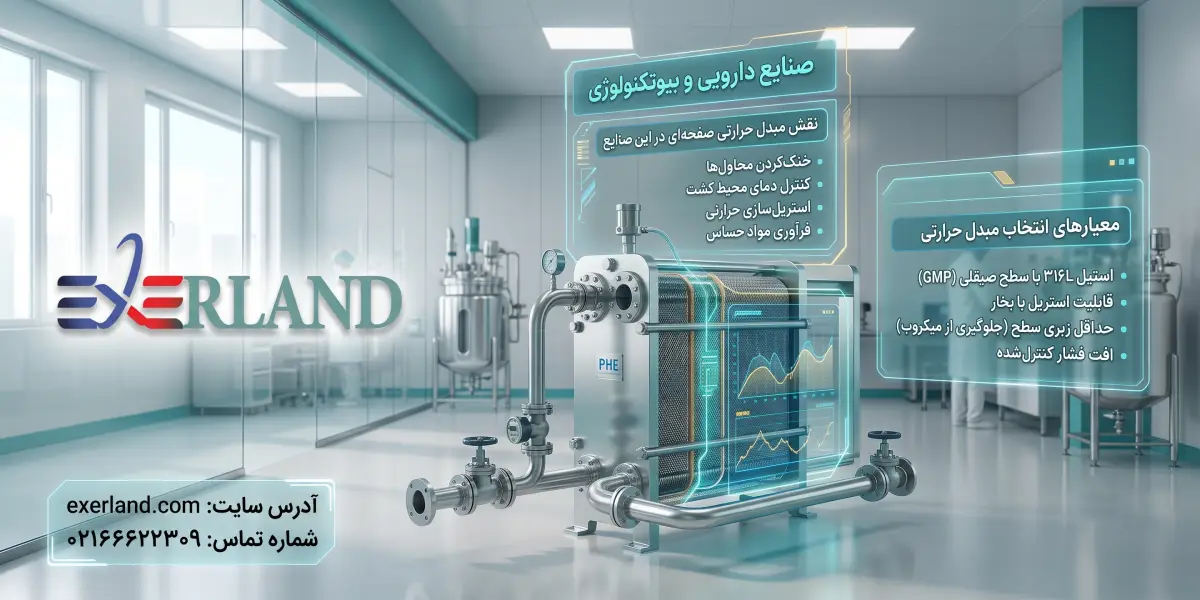

صنایع دارویی و بیوتکنولوژی
نقش مبدل حرارتی صفحه ای
این صنایع به سیستمهای بسیار دقیق و قابل استریل نیاز دارند. مبدل صفحهای برای:
- خنککردن محلولها
- کنترل دمای محیط کشت
- استریلسازی حرارتی
- فرآوری مواد حساس
استفاده میشود.
معیارهای انتخاب
- استفاده از مبدلهای صفحهای استیل ۳۱۶L با سطح صیقلی
- قابلیت استریل با بخار
- رعایت استانداردهای GMP
- حداقل زبری سطح برای جلوگیری از رشد میکروبی
- افت فشار کنترلشده برای مواد حساس
در اینجا، کیفیت و بهداشت مهمتر از هزینه است.
سیستم های تهویه مطبوع و HVAC
کاربردها
در سیستمهای حرارت مرکزی و سرمایش، مبدل صفحه ای نقش مهمی در:
- انتقال انرژی بین مدار اولیه و ثانویه
- جداسازی مدار برج خنککن و چیلر
- کنترل دما و بازیابی انرژی
- سیستمهای گرمایش و سرمایش مرکزی
ایفا می کند.
معیارهای انتخاب
- فشار کاری کم یا متوسط
- گسکت EPDM
- افت فشار مناسب برای پمپهای کوچک
- امکان توسعه آتی با اضافه کردن صفحات
- قیمت مناسب و راندمان بالا
این صنعت یکی از بزرگترین مصرفکنندگان مبدل صفحه ای است.
صنایع شیمیایی و فرآیندهای ویژه
نقش مبدل صفحه ای
در این صنایع، سیالات معمولاً سمی، خورنده، ویسکوز یا حساس هستند. مبدلها در این صنعت برای:
- کنترل دمای واکنشها
- بازیافت حرارت
- چگالش بخارات
- سردکردن محلولهای شیمیایی
استفاده میشوند.
معیارهای انتخاب
- جنس مقاوم: تیتانیوم، هستلوی، مونل
- طراحی ویژه برای سیالات ویسکوز
- کانالهای بازتر برای جلوگیری از گرفتگی
- مقاومت در برابر خوردگی نقطهای و حفرهای
در این صنعت، انتخاب اشتباه جنس صفحه میتواند منجر به آسیب جدی و هزینههای بسیار زیاد شود.در بسیاری از فرآیندهای شیمیایی، انتخاب نادرست جنس لولهها یا پوسته میتواند منجر به خوردگی زودرس، نشتی، توقف تولید و تحمیل هزینههای سنگین تعمیرات شود.در سیالات کلریدی یا خورنده، انتخاب متریال باید همراه با ارزیابی ریسک خوردگی مبدل حرارتی صفحه ای انجام شود.
صنایع کشاورزی صنعتی و گلخانه ها
کاربرد
در واحدهای پرورش آبزیان، گلخانهها و سیستمهای هیدروپونیک، مبدل صفحهای برای:
- گرمکردن آب
- کنترل دمای محیط
- کاهش مصرف انرژی
- بازیابی حرارت
استفاده میشود.
معیارهای انتخاب
- جنس ۳۱۶ یا ۳۱۶L
- افت فشار کم
- مدل گسکتدار برای سرویس آسان
- طراحی بر اساس دبیهای بالا و دماهای متوسط
این صنعت معمولاً نیازمند تجهیزات مقاوم اما اقتصادی است؛ به همین دلیل در بسیاری از کاربردهای مشابه، استفاده از مبدل حرارتی نیز رایج است، زیرا این نوع مبدل بهدلیل ساختار فشرده، عدم نیاز به گسکت و مقاومت مناسب در برابر فشار، گزینهای کمهزینه و قابل اعتماد برای سیستمهای گلخانهای و کشاورزی محسوب می شود.
کاربرد در سیستم های انرژی تجدید پذیر
نقش مبدل صفحه ای
در سیستمهای انرژی حرارتی خورشیدی، ژئوترمال وHeat Pump ها، مبدل حرارتی صفحهای نقش مهمی در افزایش بهرهوری دارد.
کاربردها:
- انتقال حرارت از کلکتورها
- کنترل دمای مدارهای بسته
- تبادل حرارت در سیستمهای پمپ حرارتی
معیار انتخاب
- راندمان بالا برای اختلاف دمای کم
- افت فشار بهینه
- جنس مناسب برای آبهای سخت یا اسیدی
- طراحی چندپاسی برای ظرفیت بیشتر
اگر بعد از بررسی بار حرارتی، دما، فشار، افت فشار مجاز، جنس صفحات و شرایط سیال، به دنبال انتخاب مدل مناسب هستید، میتوانید مشخصات فنی و گزینههای مختلف مبدلهای صفحهای را بررسی کنید. برای مشاهده انواع مبدل صفحه ای و مقایسه مدلهای مختلف بر اساس کاربرد و مشخصات فنی، به صفحه تخصصی اکسرلند مراجعه کنید.
