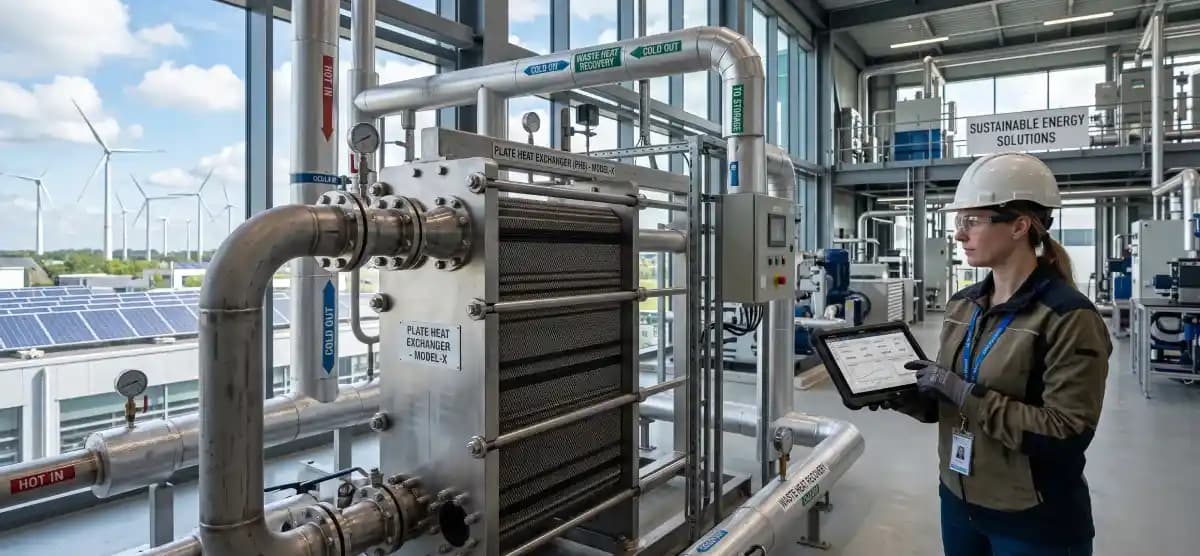

تاثیر مبدل صفحه ای بر کاهش ردپای کربن و مصرف انرژی پایدار

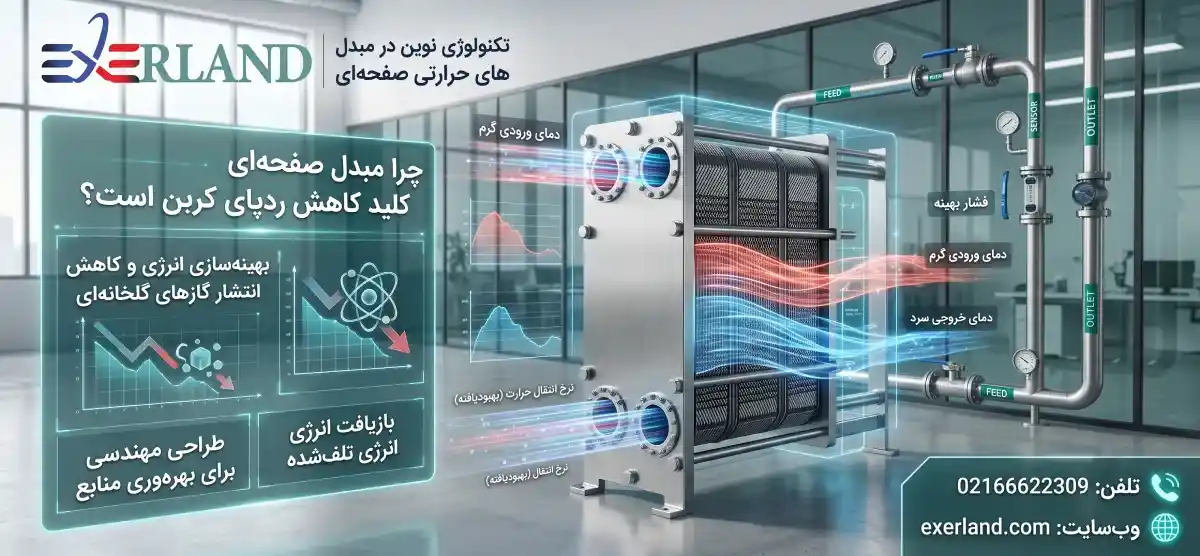

چرا مبدل صفحه ای به یکی از تجهیزات کلیدی در مسیر کاهش ردپای کربن تبدیل شده است؟

کاهش مصرف انرژی دیگر فقط یک هدف اقتصادی برای کارخانه‌ها و واحدهای صنعتی نیست. امروز، کاهش مصرف انرژی به‌طور مستقیم با کاهش انتشار گازهای گلخانه‌ای، کاهش ردپای کربن، افزایش بهره‌وری منابع و حرکت به سمت توسعه پایدار ارتباط دارد. در بسیاری از صنایع، بخش قابل توجهی از انرژی مصرفی برای گرم‌کردن، سردکردن یا انتقال حرارت بین سیالات استفاده می‌شود؛ بنابراین هر تجهیزی که بتواند انتقال حرارت را با مصرف انرژی کمتر و راندمان بالاتر انجام دهد، نقش مستقیمی در کاهش اثرات زیست‌محیطی خواهد داشت.

مبدل حرارتی صفحه‌ای یکی از مهم‌ترین تجهیزات برای این هدف است. این تجهیزات با استفاده از صفحات فلزی نازک و طراحی ویژه کانال‌های جریان، امکان انتقال حرارت بسیار مؤثر بین دو یا چند سیال را فراهم می‌کنند. راندمان بالای انتقال حرارت، ابعاد فشرده، کاهش حجم سیال مورد نیاز و امکان بازیابی انرژی تلف‌شده، باعث شده است مبدل‌های صفحه‌ای در سیستم‌های گرمایش، سرمایش، بازیافت حرارت و فرآیندهای صنعتی به یکی از گزینه‌های مهم برای بهینه‌سازی مصرف انرژی تبدیل شوند.

اما یک نکته مهم وجود دارد: استفاده از مبدل صفحه ای به‌تنهایی به معنای کاهش قطعی ردپای کربن نیست. نتیجه نهایی به نحوه طراحی، انتخاب صحیح، نوع سیال، اختلاف دما، افت فشار، کیفیت ساخت، شرایط بهره‌برداری و برنامه نگهداری وابسته است. یک مبدل با طراحی صحیح می‌تواند مصرف انرژی سیستم را کاهش دهد؛ در حالی که انتخاب اشتباه ممکن است باعث افزایش افت فشار، افزایش توان پمپ یا کاهش راندمان کل سیستم شود.

به همین دلیل، بررسی تأثیر مبدل صفحه‌ای بر کاهش ردپای کربن باید از یک نگاه مهندسی و سیستمی انجام شود، نه صرفاً با مقایسه سطح انتقال حرارت یا ابعاد تجهیز.

مبدل صفحه ای چگونه به کاهش مصرف انرژی کمک می‌کند؟

مبدل صفحه ای با ایجاد سطح انتقال حرارت گسترده در حجم نسبتاً کم، امکان انتقال انرژی حرارتی را با راندمان بالا فراهم می‌کند. صفحات فلزی در این تجهیزات معمولاً دارای الگوی موج‌دار هستند. این الگو باعث ایجاد آشفتگی کنترل‌شده در جریان سیال می‌شود و در نتیجه، لایه مرزی حرارتی کاهش پیدا می‌کند.

به زبان ساده، هرچه مقاومت در برابر انتقال حرارت کمتر باشد، مقدار بیشتری از انرژی حرارتی می‌تواند در مدت زمان کوتاه‌تری از یک سیال به سیال دیگر منتقل شود.

در یک سیستم سنتی، ممکن است برای دستیابی به ظرفیت حرارتی مورد نیاز، به تجهیزی بزرگ‌تر، حجم بیشتری از سیال و توان بالاتری برای گردش سیال نیاز باشد. در مقابل، طراحی فشرده مبدل صفحه‌ای امکان دستیابی به ظرفیت حرارتی بالا را در فضای بسیار کوچک‌تر فراهم می‌کند.

مهم‌ترین مسیرهای کاهش مصرف انرژی در مبدل صفحه‌ای عبارت‌اند از:

1. افزایش ضریب انتقال حرارت

2. کاهش اختلاف دمای لازم برای انتقال حرارت

3. امکان بازیابی انرژی حرارتی تلف‌شده

4. کاهش حجم و جرم تجهیز

5. کاهش حجم سیال داخل مبدل

6. امکان استفاده مؤثرتر از انرژی کم‌دما

7. کاهش نیاز به تجهیزات جانبی بزرگ‌تر

8. بهبود راندمان سیستم‌های سرمایش و گرمایش

در واقع، مبدل صفحه‌ای را نباید یک تجهیز مستقل از سیستم در نظر گرفت. ارزش واقعی آن زمانی مشخص می‌شود که بتواند باعث کاهش بار کاری چیلر، بویلر، پمپ، برج خنک‌کننده یا سایر تجهیزات انرژی‌بر شود.

رابطه مستقیم بین راندمان انتقال حرارت و ردپای کربن

هر مقدار انرژی که در یک فرآیند صنعتی مصرف می‌شود، بسته به منبع تولید آن انرژی، می‌تواند با انتشار مقدار مشخصی از گازهای گلخانه‌ای همراه باشد. بنابراین اگر یک سیستم انتقال حرارت بتواند همان ظرفیت حرارتی را با مصرف برق، گاز یا سوخت کمتر تأمین کند، انتشار غیرمستقیم کربن نیز کاهش پیدا خواهد کرد.

برای مثال، فرض کنید یک کارخانه برای گرم‌کردن یک جریان فرآیندی از یک سیستم حرارتی استفاده می‌کند. اگر به دلیل عملکرد ضعیف مبدل، آب گرم یا سیال حرارتی نتواند انرژی کافی را منتقل کند، سیستم باید مدت بیشتری کار کند یا با ظرفیت بالاتری فعالیت داشته باشد.

این موضوع می‌تواند به موارد زیر منجر شود:

• افزایش مصرف برق پمپ‌ها

• افزایش مصرف سوخت بویلر

• افزایش زمان کارکرد چیلر

• افزایش بار روی کمپرسورها

• افزایش مصرف آب در سیستم‌های خنک‌کاری

• افزایش هزینه‌های عملیاتی

• افزایش انتشار غیرمستقیم گازهای گلخانه‌ای

در مقابل، یک مبدل صفحه‌ای که به‌درستی طراحی شده باشد، می‌تواند باعث شود انرژی حرارتی موجود با تلفات کمتری از یک جریان به جریان دیگر منتقل شود.

فرمول پایه انتقال حرارت

نام فرمول: بار حرارتی
Q = m × Cp × ΔT

در این رابطه:

• Q: ظرفیت حرارتی یا بار انتقال حرارت

• m: دبی جرمی سیال

• Cp: گرمای ویژه سیال

• ΔT: اختلاف دمای ورودی و خروجی سیال

این فرمول نشان می‌دهد که برای انتقال مقدار مشخصی از انرژی حرارتی، افزایش راندمان مبدل الزاماً به معنای افزایش ظرفیت حرارتی نیست؛ بلکه می‌تواند به معنای دستیابی به همان ظرفیت با شرایط عملیاتی بهینه‌تر باشد.

بیشتر بخوانید: مبدل حرارتی صفحه ای بریز (لحیمی) چیست؟

نقش مبدل حرارتی صفحه‌ای در کاهش مصرف برق

یکی از مهم‌ترین بخش‌های مصرف انرژی در بسیاری از سیستم‌های صنعتی، مربوط به تجهیزات دوار مانند پمپ‌ها و کمپرسورها است. مبدل حرارتی به‌طور مستقیم برق زیادی مصرف نمی‌کند، اما طراحی آن می‌تواند روی توان مصرفی تجهیزات دیگر اثر قابل توجهی داشته باشد.

برای مثال، اگر یک مبدل صفحه‌ای با افت فشار بالا انتخاب شود، پمپ باید انرژی بیشتری برای گردش سیال مصرف کند. بنابراین یک مبدل با انتقال حرارت عالی، اما افت فشار غیرمنطقی، لزوماً انتخاب انرژی‌کارآمدی نیست.

از دید مهندسی، طراحی بهینه باید میان سه عامل تعادل ایجاد کند:

بنابراین هدف واقعی، بیشینه‌کردن یک پارامتر به‌تنهایی نیست. هدف، دستیابی به بهترین عملکرد کلی سیستم با کمترین مصرف انرژی در طول عمر تجهیز است.

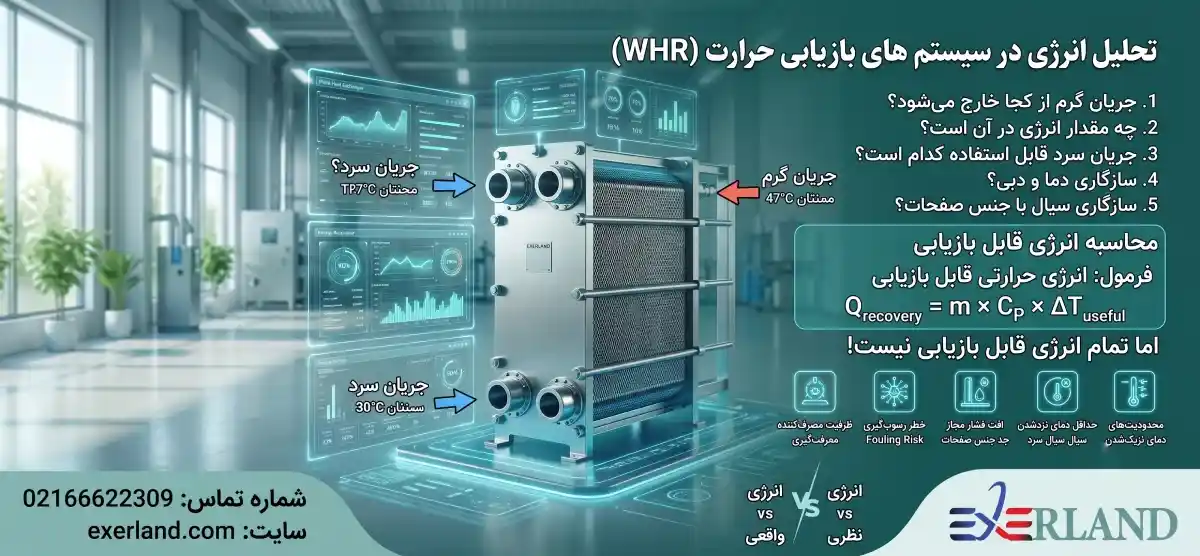

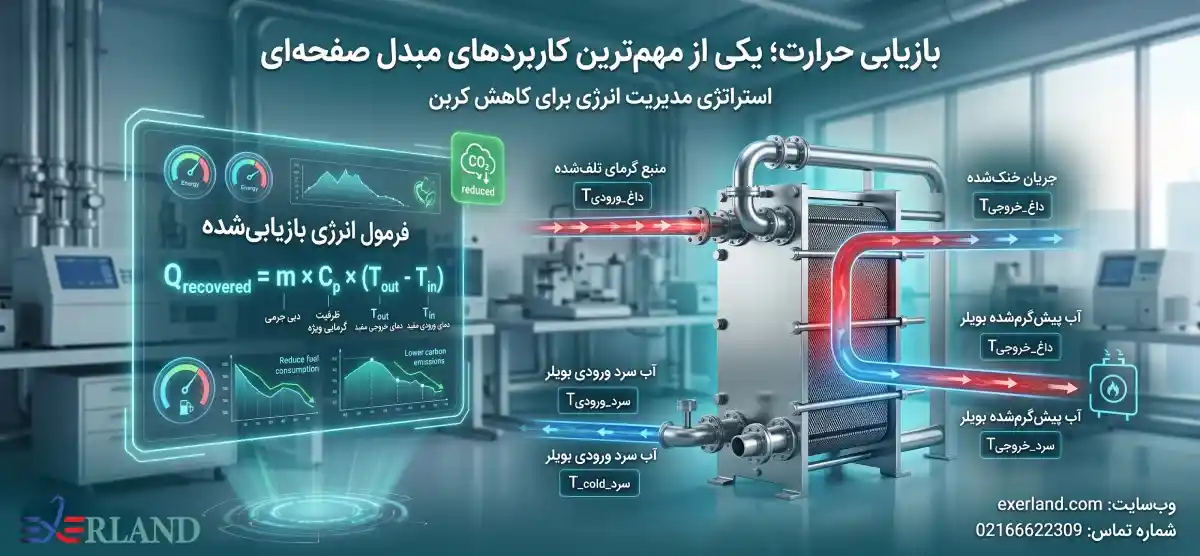

بازیابی حرارت؛ یکی از مهم‌ترین کاربردهای مبدل صفحه ای برای کاهش کربن

بخش قابل توجهی از انرژی در صنایع مختلف به‌صورت گرمای تلف‌شده از فرآیند خارج می‌شود. این گرما ممکن است در آب گرم خروجی، سیال فرآیندی، روغن، گاز یا جریان‌های دیگر وجود داشته باشد.

در بسیاری از موارد، این انرژی حرارتی هنوز قابل استفاده است، اما به دلیل نبود سیستم مناسب بازیابی، به محیط دفع می‌شود.

مبدل صفحه‌ای می‌تواند برای انتقال این انرژی به یک جریان دیگر استفاده شود.

برای مثال:

• آب گرم خروجی یک فرآیند می‌تواند آب سرد ورودی را پیش‌گرم کند.

• گرمای خروجی یک فرآیند صنعتی می‌تواند برای پیش‌گرمایش آب بویلر استفاده شود.

• حرارت یک جریان داغ می‌تواند برای گرم‌کردن آب مصرفی یا فرآیندی استفاده شود.

• انرژی حرارتی موجود در سیستم‌های سرمایش می‌تواند برای تأمین آب گرم بازیابی شود.

این فرآیند باعث می‌شود انرژی یک بار مصرف شود و سپس پیش از دفع کامل، برای کاربرد دیگری مورد استفاده قرار گیرد.

به این رویکرد، بازیابی حرارت یا Heat Recovery گفته می‌شود و یکی از مهم‌ترین راهکارهای کاهش مصرف سوخت و کاهش انتشار کربن در صنایع است.

فرمول انرژی بازیابی‌شده

نام فرمول: انرژی حرارتی بازیابی‌شده

Q_recovered = m × Cp × (T_out - T_in)

هرچه مقدار انرژی بازیابی‌شده بیشتر باشد، نیاز سیستم به تولید انرژی جدید کمتر خواهد بود. به همین دلیل، مبدل صفحه‌ای در بسیاری از پروژه‌های بهینه‌سازی انرژی، نه‌تنها یک تجهیز انتقال حرارت، بلکه بخشی از استراتژی مدیریت انرژی محسوب می‌شود.

تأثیر مبدل صفحه‌ای بر کاهش ردپای کربن در سیستم‌های سرمایشی

در سیستم‌های سرمایشی، مبدل صفحه‌ای می‌تواند در چند نقطه مختلف باعث کاهش مصرف انرژی شود.

یکی از مهم‌ترین کاربردها، استفاده از مبدل صفحه‌ای در مدارهای آب سرد، مدارهای free cooling، بازیابی حرارت و جداسازی هیدرولیکی مدارها است.

برای مثال، در یک سیستم سرمایش صنعتی، اگر شرایط محیطی اجازه دهد بخشی از بار سرمایشی از طریق هوای بیرون یا یک منبع سرد طبیعی تأمین شود، می‌توان بار روی کمپرسور را کاهش داد. مبدل صفحه‌ای می‌تواند در این سیستم به‌عنوان واسطه انتقال حرارت بین مدارها عمل کند.

کاهش بار کمپرسور اهمیت زیادی دارد؛ زیرا کمپرسورها معمولاً یکی از بزرگ‌ترین مصرف‌کنندگان انرژی در سیستم‌های سرمایشی هستند.

در چنین شرایطی، استفاده صحیح از مبدل حرارتی می‌تواند به کاهش موارد زیر کمک کند:

• زمان کارکرد کمپرسور

• توان الکتریکی مصرفی چیلر

• فشار کاری سیستم

• نیاز به سرمایش مکانیکی

• مصرف انرژی سالانه

• انتشار غیرمستقیم کربن

در سیستم‌های بزرگ صنعتی، حتی کاهش چند درصدی مصرف انرژی می‌تواند در طول سال به صرفه‌جویی قابل توجهی منجر شود.

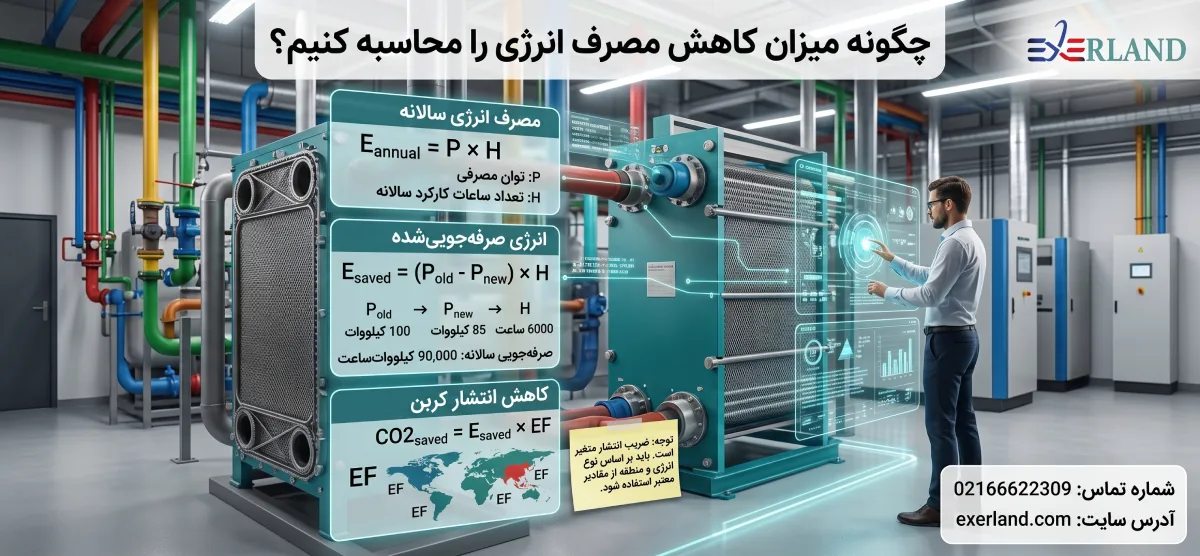

چگونه میزان کاهش مصرف انرژی را محاسبه کنیم؟

برای بررسی اثر واقعی مبدل صفحه‌ای، باید عملکرد سیستم قبل و بعد از نصب یا بهینه‌سازی مبدل مقایسه شود.

یکی از ساده‌ترین روش‌ها، محاسبه انرژی مصرفی سالانه است.

نام فرمول: مصرف انرژی سالانه

E_annual = P × H

در این رابطه:

• E_annual: انرژی مصرفی سالانه

• P: توان مصرفی

• H: تعداد ساعات کارکرد سالانه

اگر توان مصرفی یک سیستم از 100 کیلووات به 85 کیلووات کاهش پیدا کند و سیستم سالانه 6000 ساعت کار کند:

نام فرمول: انرژی صرفه‌جویی‌شده

E_saved = (P_old - P_new) × H

در نتیجه، کاهش توان مصرفی باید در تعداد ساعات واقعی کارکرد ضرب شود تا میزان صرفه‌جویی سالانه مشخص شود.

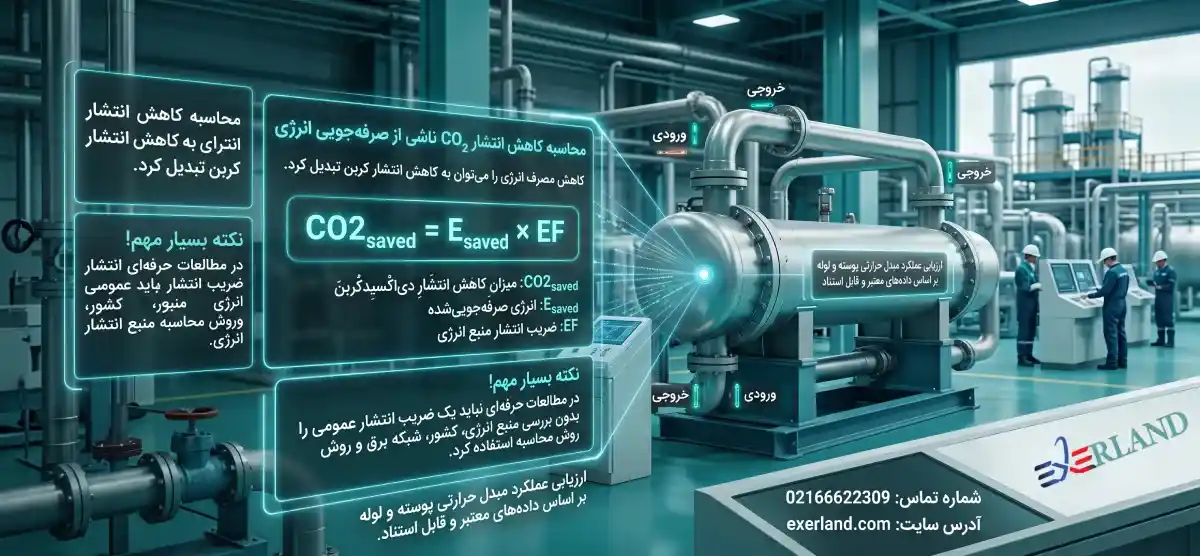

این محاسبه زمانی ارزشمندتر می‌شود که بتوانیم انرژی صرفه‌جویی‌شده را به کاهش انتشار کربن تبدیل کنیم.

نام فرمول: کاهش انتشار کربن

CO2_saved = E_saved × EF

در این رابطه، EF ضریب انتشار مربوط به منبع انرژی است.

نکته مهم این است که مقدار ضریب انتشار به نوع انرژی و منطقه جغرافیایی وابسته است. بنابراین در یک مطالعه مهندسی واقعی، باید از ضریب انتشار معتبر برای برق، گاز یا سوخت مورد استفاده در همان پروژه استفاده شود.

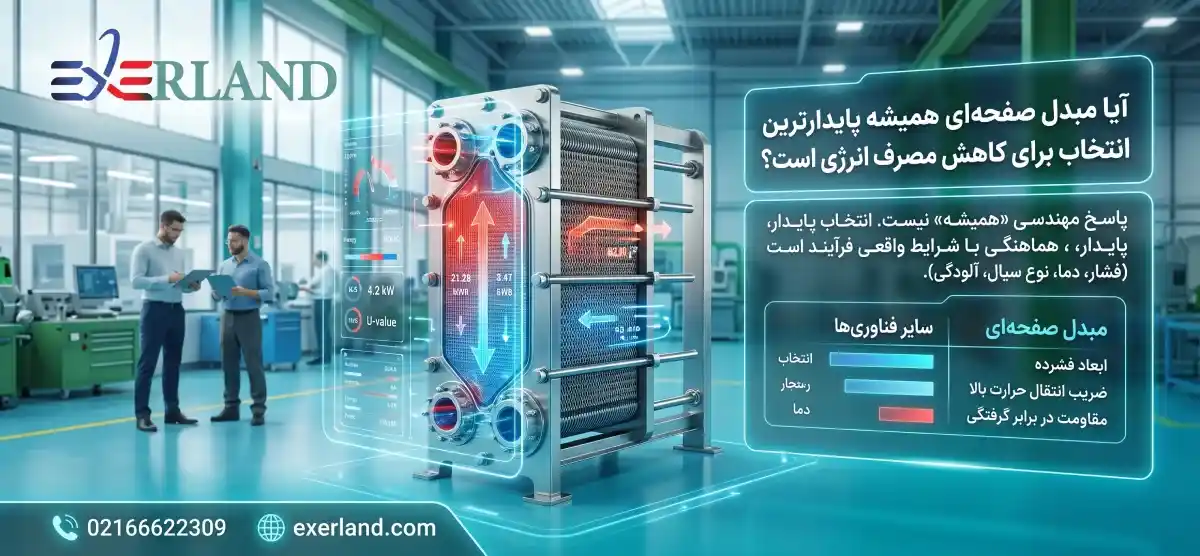

آیا مبدل صفحه ای همیشه انتخاب پایدارتر است؟

پاسخ کوتاه این است: خیر.

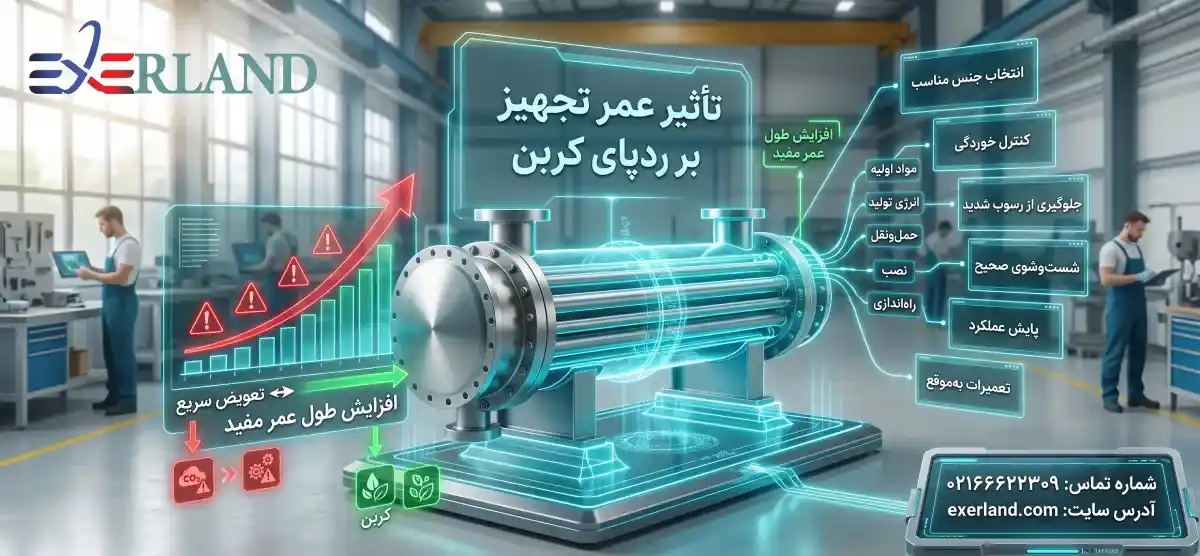

پایداری یک تجهیز فقط با راندمان انتقال حرارت آن مشخص نمی‌شود. برای بررسی واقعی باید چرخه عمر کامل تجهیز در نظر گرفته شود.

عوامل مهم عبارت‌اند از:

• انرژی مصرفی در زمان تولید

• نوع و مقدار مواد اولیه

• طول عمر تجهیز

• قابلیت تعمیر و نگهداری

• امکان شست‌وشو

• قابلیت تعویض قطعات

• مصرف انرژی در زمان بهره‌برداری

• امکان بازیافت مواد در پایان عمر

به همین دلیل، مقایسه بین مبدل‌های مختلف باید بر اساس مجموع عملکرد آن‌ها در طول عمر انجام شود.

یک مبدل صفحه‌ای که در شرایط نامناسب انتخاب شده و به‌سرعت دچار رسوب‌گیری می‌شود، ممکن است در عمل انرژی بیشتری مصرف کند. رسوب باعث افزایش مقاومت حرارتی و کاهش ظرفیت انتقال حرارت می‌شود. در نتیجه، سیستم برای رسیدن به همان عملکرد باید مدت بیشتری کار کند یا با توان بالاتری فعالیت داشته باشد.

فرمول مقاومت حرارتی کلی

نام فرمول: ضریب انتقال حرارت کلی

1/U = 1/h1 + Rf1 + δ/k + Rf2 + 1/h2

در این رابطه:

• U: ضریب انتقال حرارت کلی

• h1 و h2: ضرایب انتقال حرارت دو طرف

• Rf1 و Rf2: مقاومت‌های ناشی از رسوب

• δ: ضخامت دیواره

• k: ضریب هدایت حرارتی ماده

با افزایش مقاومت رسوب، مقدار U کاهش پیدا می‌کند و عملکرد حرارتی مبدل ضعیف‌تر می‌شود.

مبدل صفحه ای و کاهش مصرف انرژی در صنایع مختلف

کاربردهای انرژی‌محور مبدل های صفحه ای در صنایع مختلف متفاوت است.

در هر یک از این کاربردها، طراحی مبدل باید بر اساس شرایط واقعی فرآیند انجام شود.

بیشتر بخوانید: مبدل حرارتی صفحه ای (Plate Heat Exchanger) چگونه کار می کند؟

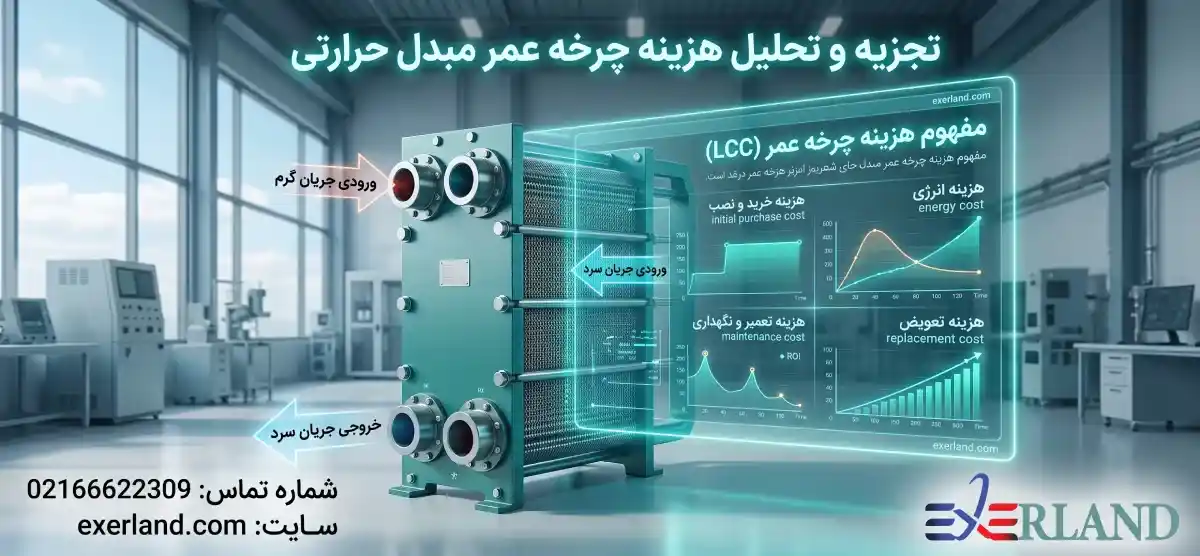

مهم ترین اشتباه در ارزیابی اثر مبدل صفحه ای بر کاهش کربن

یکی از اشتباهات رایج این است که فقط قیمت خرید یا راندمان اولیه مبدل بررسی شود.

در حالی که هزینه واقعی یک تجهیز در طول عمر خود شامل موارد زیر است:

• هزینه خرید

• هزینه نصب

• هزینه پمپاژ

• هزینه انرژی

• هزینه شست‌وشو

• هزینه تعمیرات

• هزینه توقف تولید

• هزینه تعویض

• هزینه دفع یا بازیافت

به همین دلیل، انتخاب مبدل باید بر مبنای هزینه چرخه عمر انجام شود.

ممکن است یک مبدل ارزان‌تر در زمان خرید، در طول چند سال به دلیل افت فشار بالا یا رسوب‌گیری شدید، هزینه بیشتری به سیستم تحمیل کند.

در مقابل، یک مبدل با طراحی مهندسی دقیق ممکن است هزینه اولیه بالاتری داشته باشد، اما به دلیل کاهش مصرف انرژی و افزایش قابلیت اطمینان، هزینه کل مالکیت پایین‌تری ایجاد کند.

تأثیر مبدل صفحه ای بر کاهش ردپای کربن و مصرف انرژی پایدار، زمانی واقعی و قابل اندازه‌گیری است که این تجهیز به‌عنوان بخشی از یک سیستم کامل انرژی بررسی شود.

مبدل صفحه ای می‌تواند با افزایش راندمان انتقال حرارت، بازیابی انرژی تلف‌شده، کاهش بار تجهیزات سرمایشی و گرمایشی و بهینه‌سازی مصرف انرژی، نقش مهمی در کاهش انتشار غیرمستقیم کربن داشته باشد.

با این حال، انتخاب مبدل تنها بر اساس ظرفیت حرارتی کافی نیست. افت فشار، نوع سیال، رسوب‌گیری، شرایط دمایی، ساعات کارکرد، روش نگهداری و طول عمر تجهیز باید هم‌زمان بررسی شوند.

در فاز بعدی این مقاله، می‌توان رابطه بین طراحی مبدل صفحه‌ای، ضریب انتقال حرارت، افت فشار، توان پمپاژ و مصرف انرژی را با جزئیات مهندسی بیشتری بررسی کرد و نشان داد که چگونه یک انتخاب اشتباه می‌تواند تمام مزیت‌های انرژی یک مبدل را از بین ببرد.

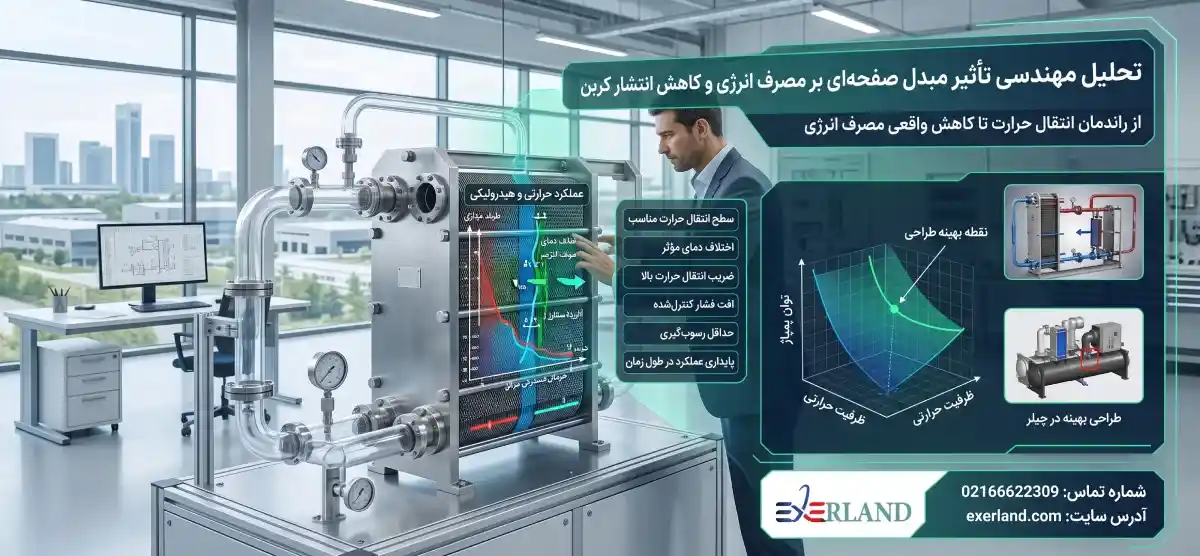

تحلیل مهندسی تأثیر مبدل صفحه‌ای بر مصرف انرژی و کاهش انتشار کربن

از راندمان انتقال حرارت تا کاهش واقعی مصرف انرژی

برای بررسی علمی تأثیر مبدل صفحه‌ای بر کاهش ردپای کربن، نمی‌توان فقط به این جمله اکتفا کرد که «مبدل صفحه‌ای راندمان بالایی دارد». سؤال مهم‌تر این است:

این راندمان بالا دقیقاً چگونه به کاهش مصرف انرژی تبدیل می‌شود؟

پاسخ را باید در عملکرد واقعی سیستم جست‌وجو کرد.

یک مبدل صفحه‌ای زمانی می‌تواند به کاهش مصرف انرژی کمک کند که بتواند مقدار مشخصی از انرژی حرارتی را با ترکیبی بهینه از موارد زیر منتقل کند:

• سطح انتقال حرارت مناسب

• اختلاف دمای مؤثر

• ضریب انتقال حرارت بالا

• افت فشار کنترل‌شده

• حداقل رسوب‌گیری

• پایداری عملکرد در طول زمان

در واقع، یک طراحی مهندسی موفق باید میان عملکرد حرارتی و عملکرد هیدرولیکی تعادل ایجاد کند.

افزایش بیش از حد سرعت جریان ممکن است انتقال حرارت را بهتر کند، اما هم‌زمان افت فشار را افزایش دهد. از طرف دیگر، کاهش بیش از حد سرعت جریان ممکن است مصرف انرژی پمپ را کاهش دهد، اما باعث کاهش ضریب انتقال حرارت و افزایش سطح مورد نیاز مبدل شود.

بنابراین، هدف طراحی این نیست که یک پارامتر به بیشترین مقدار ممکن برسد. هدف، دستیابی به نقطه‌ای است که کل سیستم با کمترین مصرف انرژی، ظرفیت حرارتی مورد نیاز را تأمین کند؛ رویکردی که در طراحی مبدل حرارتی چیلر نیز اهمیت ویژه‌ای دارد.

محاسبه ظرفیت حرارتی مبدل صفحه ای

اولین مرحله برای ارزیابی عملکرد انرژی یک مبدل صفحه ای، محاسبه بار حرارتی است.

ظرفیت حرارتی نشان می‌دهد چه مقدار انرژی در واحد زمان باید از یک سیال به سیال دیگر منتقل شود.

نام فرمول: ظرفیت حرارتی سیال

Q = m × Cp × ΔT

در این رابطه:

• Q: ظرفیت انتقال حرارت

• m: دبی جرمی سیال

• Cp: گرمای ویژه سیال

• ΔT: اختلاف دمای سیال

برای مثال، فرض کنیم یک سیستم باید 100 مترمکعب آب در ساعت را از دمای 12 درجه سانتی‌گراد به 7 درجه سانتی‌گراد برساند.

اگر چگالی آب تقریباً 1000 کیلوگرم بر مترمکعب باشد، دبی جرمی برابر است با:

نام فرمول: تبدیل دبی حجمی به دبی جرمی

m = ρ × V

سپس می‌توان ظرفیت سرمایشی مورد نیاز را محاسبه کرد.

نکته مهم این است که ظرفیت حرارتی، به‌تنهایی نشان‌دهنده مصرف انرژی نیست. دو مبدل می‌توانند ظرفیت حرارتی یکسانی داشته باشند، اما یکی از آن‌ها به دلیل افت فشار کمتر، مصرف برق پمپاژ پایین‌تری ایجاد کند.

به همین دلیل، در ارزیابی انرژی باید همیشه دو بخش جداگانه بررسی شود:

1. انرژی منتقل‌شده

2. انرژی مصرف‌شده برای گردش سیال

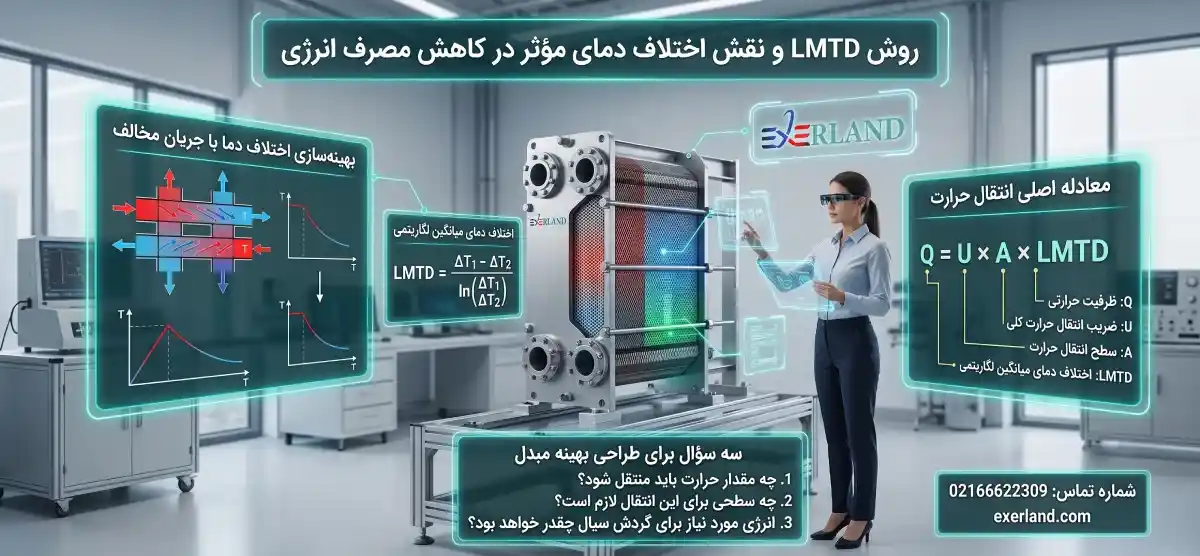

روش LMTD و نقش اختلاف دمای مؤثر در کاهش مصرف انرژی

یکی از مهم‌ترین پارامترهای طراحی مبدل حرارتی، اختلاف دمای میانگین لگاریتمی یا LMTD است.

این پارامتر نشان می‌دهد اختلاف دمای مؤثر بین دو سیال در طول مبدل چقدر است.

نام فرمول: اختلاف دمای میانگین لگاریتمی

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

در مبدل‌های صفحه‌ای، آرایش جریان معمولاً به‌صورت جریان مخالف طراحی می‌شود. این آرایش امکان استفاده بهتر از اختلاف دما را فراهم می‌کند.

در جریان مخالف، سیال گرم در مقابل سیال سرد حرکت می‌کند. در نتیجه، در بخش قابل توجهی از مسیر، اختلاف دمای مؤثر حفظ می‌شود.

این موضوع اهمیت زیادی دارد؛ زیرا هرچه LMTD مناسب‌تر باشد، برای انتقال مقدار مشخصی از انرژی به سطح انتقال حرارت کمتری نیاز خواهد بود.

رابطه کلی انتقال حرارت به شکل زیر است:

نام فرمول: معادله اصلی انتقال حرارت

Q = U × A × LMTD

در این رابطه:

• Q: ظرفیت حرارتی

• U: ضریب انتقال حرارت کلی

• A: سطح انتقال حرارت

• LMTD: اختلاف دمای میانگین لگاریتمی

این رابطه یکی از مهم‌ترین معادلات برای درک ارتباط میان طراحی مبدل و مصرف انرژی است.

اگر ضریب انتقال حرارت کلی افزایش پیدا کند، برای انتقال همان مقدار انرژی حرارتی می‌توان از سطح کمتری استفاده کرد.

اما موضوع فقط کوچک‌کردن مبدل نیست.

یک مبدل کوچک‌تر می‌تواند هزینه سرمایه‌گذاری و فضای نصب را کاهش دهد، اما اگر طراحی آن باعث افت فشار بالا شود، ممکن است در طول زمان مصرف برق بیشتری به سیستم تحمیل کند.

بنابراین طراحی بهینه باید هم‌زمان به این سه سؤال پاسخ دهد:

• چه مقدار حرارت باید منتقل شود؟

• چه سطحی برای این انتقال لازم است؟

• انرژی مورد نیاز برای گردش سیال چقدر خواهد بود؟

بیشتر بخوانید: تحلیل مهندسی انتخاب مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger) در تأسیسات

ضریب انتقال حرارت کلی؛ پارامتری که مستقیماً بر اندازه مبدل اثر می‌گذارد

ضریب انتقال حرارت کلی یا U، یکی از مهم‌ترین شاخص‌های عملکرد حرارتی مبدل است.

هرچه مقدار U بیشتر باشد، توانایی سیستم برای انتقال حرارت بالاتر خواهد بود.

در مبدل صفحه‌ای، مقدار U به عوامل مختلفی بستگی دارد:

• نوع سیال

• ویسکوزیته

• سرعت جریان

• هندسه صفحات

• جنس صفحات

• نوع جریان

• میزان آشفتگی

• رسوب‌گیری

ضریب انتقال حرارت کلی را می‌توان به‌صورت ساده با رابطه زیر بررسی کرد:

نام فرمول: ضریب انتقال حرارت کلی

1/U = 1/h_hot + Rf_hot + R_wall + Rf_cold + 1/h_cold

هر عاملی که مقاومت حرارتی را افزایش دهد، مقدار U را کاهش می‌دهد.

برای مثال، اگر سطح انتقال حرارت با رسوب پوشیده شود، مقاومت حرارتی افزایش پیدا می‌کند. در نتیجه، مبدل برای انتقال همان مقدار حرارت به سطح بیشتر یا اختلاف دمای بالاتری نیاز خواهد داشت.

در عمل، این موضوع می‌تواند به افزایش مصرف انرژی منجر شود.

چرا آشفتگی جریان در مبدل صفحه‌ای اهمیت دارد؟

یکی از مهم ترین ویژگی های طراحی مبدل حرارتی صفحه ای، ایجاد آشفتگی کنترل‌شده در جریان سیال است.

صفحات موج‌دار باعث می‌شوند جریان به‌صورت کاملاً مستقیم حرکت نکند. این تغییر مسیر موجب افزایش اختلاط سیال و کاهش ضخامت لایه مرزی حرارتی می‌شود.

نتیجه این فرآیند:

• افزایش ضریب انتقال حرارت

• کاهش مقاومت حرارتی

• افزایش ظرفیت انتقال حرارت

• کاهش سطح مورد نیاز برای یک ظرفیت مشخص

اما یک نکته مهم وجود دارد.

آشفتگی بیشتر همیشه به معنای عملکرد بهتر نیست.

افزایش آشفتگی معمولاً با افزایش افت فشار همراه است. بنابراین طراحی مبدل باید بر اساس یک نقطه بهینه انجام شود.

این موضوع یکی از تفاوت‌های مهم میان طراحی ساده و طراحی مهندسی است.

در طراحی ساده، ممکن است فقط به ظرفیت حرارتی توجه شود.

اما در طراحی مهندسی، باید این رابطه بررسی شود:

افزایش انتقال حرارت در برابر افزایش توان پمپاژ

رابطه افت فشار و مصرف انرژی پمپ

افت فشار یکی از مهم‌ترین عواملی است که می‌تواند مزیت انرژی یک مبدل صفحه‌ای را افزایش یا کاهش دهد.

پمپ برای عبور دادن سیال از داخل مبدل باید بر مقاومت هیدرولیکی غلبه کند.

توان مورد نیاز پمپ به‌صورت کلی از رابطه زیر قابل محاسبه است:

نام فرمول: توان هیدرولیکی پمپ

P_hydraulic = ΔP × V̇

و توان واقعی مورد نیاز پمپ با درنظرگرفتن راندمان به‌صورت زیر محاسبه می‌شود:

نام فرمول: توان واقعی پمپ

P_pump = (ΔP × V̇) / η

در این رابطه:

• ΔP: افت فشار

• V̇: دبی حجمی

• η: راندمان پمپ و موتور

این رابطه نشان می‌دهد که افزایش افت فشار مستقیماً می‌تواند باعث افزایش مصرف انرژی شود.

به همین دلیل، انتخاب مبدل فقط بر اساس «کمترین قیمت» یا «بیشترین ظرفیت انتقال حرارت» تصمیم مناسبی نیست.

یک مبدل با افت فشار بالا ممکن است در زمان خرید اقتصادی به نظر برسد، اما در طول چند سال بهره‌برداری، هزینه برق بیشتری به مجموعه تحمیل کند.

مثال عددی: تأثیر افت فشار بر مصرف برق

فرض کنیم دو مبدل برای یک کاربرد مشابه بررسی می‌شوند.

با افزایش افت فشار، توان مورد نیاز پمپ افزایش پیدا می‌کند.

ممکن است مبدل B از نظر انتقال حرارت عملکرد بسیار خوبی داشته باشد، اما اگر افزایش ظرفیت حرارتی آن در عمل ارزش بیشتری از انرژی اضافی مصرف‌شده توسط پمپ ایجاد نکند، انتخاب آن از نظر انرژی بهینه نخواهد بود.

این همان نقطه‌ای است که باید مفهوم «راندمان واقعی سیستم» را از «راندمان حرارتی مبدل» جدا کرد؛ موضوعی که در ارزیابی عملکرد مبدل حرارتی لوله ای نیز اهمیت دارد.

مصرف انرژی سالانه؛ معیار واقعی ارزیابی مبدل

برای مقایسه دو طراحی، بهتر است توان مصرفی لحظه‌ای به انرژی سالانه تبدیل شود.

نام فرمول: انرژی مصرفی سالانه

E_annual = P × H

اگر یک پمپ 20 کیلووات توان مصرف کند و سالانه 6000 ساعت فعال باشد:

نام فرمول: انرژی سالانه پمپ

E = 20 × 6000

این مقدار انرژی باید با سیستم جایگزین مقایسه شود.

اگر طراحی جدید بتواند توان مصرفی را به 15 کیلووات کاهش دهد:

نام فرمول: انرژی صرفه‌جویی‌شده

E_saved = (P_old - P_new) × H

هرچه ساعات کارکرد سیستم بیشتر باشد، اهمیت انتخاب مبدل انرژی‌کارآمد نیز افزایش پیدا می‌کند.

به همین دلیل، یک تفاوت کوچک در توان مصرفی ممکن است در یک سیستم 24 ساعته، در طول سال به مقدار قابل توجهی انرژی تبدیل شود.

محاسبه کاهش انتشار CO₂ ناشی از صرفه جویی انرژی

کاهش مصرف انرژی را می‌توان به کاهش انتشار کربن تبدیل کرد.

برای این کار، مقدار انرژی صرفه جویی شده در ضریب انتشار مربوط به منبع انرژی ضرب می‌شود.

نام فرمول: کاهش انتشار دی‌اکسیدکربن

CO2_saved = E_saved × EF

در این رابطه:

• CO2_saved: میزان کاهش انتشار دی‌اکسیدکربن

• E_saved: انرژی صرفه‌جویی‌شده

• EF: ضریب انتشار منبع انرژی

اگر انرژی صرفه‌جویی‌شده بر اساس کیلووات‌ساعت محاسبه شود، ضریب انتشار برق نیز باید با همان واحد سازگار باشد.

این نکته از نظر محاسباتی بسیار مهم است.

در مطالعات حرفه‌ای نباید یک ضریب انتشار عمومی را بدون بررسی منبع انرژی، کشور، شبکه برق و روش محاسبه استفاده کرد.

به همین دلیل، محاسبه ردپای کربن باید بر اساس داده‌های معتبر و قابل استناد انجام شود؛ رویکردی که برای ارزیابی عملکرد مبدل حرارتی پوسته و لوله نیز اهمیت دارد.

تحلیل یک سناریوی صنعتی برای کاهش مصرف انرژی

برای درک بهتر، یک سناریوی فرضی صنعتی را بررسی کنیم.

فرض کنید یک کارخانه دارای سیستم انتقال حرارت زیر است:

• دبی سیال: 100 مترمکعب بر ساعت

• ظرفیت حرارتی: 500 کیلووات

• ساعات کارکرد سالانه: 6000 ساعت

• توان پمپاژ فعلی: 30 کیلووات

• توان پمپاژ پس از بهینه‌سازی: 24 کیلووات

در این حالت، کاهش توان برابر است با:

نام فرمول: کاهش توان مصرفی

ΔP = P_old - P_new

بنابراین:

ΔP = 30 - 24

و صرفه‌جویی سالانه:

نام فرمول: صرفه‌جویی انرژی سالانه

E_saved = ΔP × H

یعنی کاهش توان لحظه‌ای باید در تعداد ساعات واقعی کارکرد ضرب شود.

در پروژه‌های صنعتی، همین کاهش چند کیلوواتی می‌تواند در طول چند سال به مقدار قابل توجهی صرفه‌جویی اقتصادی و زیست‌محیطی تبدیل شود.

اما نکته مهم این است که کاهش توان پمپ نباید با کاهش ظرفیت انتقال حرارت همراه شود.

هدف واقعی این است:

انتقال همان مقدار انرژی حرارتی با مصرف انرژی کمتر.

اثر دمای نزدیک شدن بر مصرف انرژی

یکی از مهم‌ترین پارامترهای طراحی مبدل، دمای نزدیک‌شدن یا Approach Temperature است.

این پارامتر نشان می‌دهد دمای دو سیال در خروجی تا چه اندازه می‌توانند به یکدیگر نزدیک شوند.

هرچه دمای نزدیک‌شدن کمتر باشد، بازیابی حرارت معمولاً بهتر خواهد بود.

اما برای رسیدن به دمای نزدیک‌شدن بسیار پایین، معمولاً به سطح انتقال حرارت بیشتری نیاز است.

این موضوع باعث ایجاد یک تعادل مهندسی می‌شود:

بنابراین همیشه کمترین دمای نزدیک‌شدن بهترین انتخاب اقتصادی نیست.

باید بررسی شود که انرژی اضافه بازیابی‌شده چه مقدار ارزش دارد و هزینه اضافی تجهیز در چه مدت بازگشت خواهد داشت.

بیشتر بخوانید: بررسی ویژگی های ترموفیزیکی مس و تأثیر آن بر افزایش راندمان مبدل حرارتی صفحه ای

نقش مبدل صفحه‌ای در کاهش بار چیلر

در سیستم‌های سرمایشی، یکی از مهم‌ترین فرصت‌های کاهش انرژی، کاهش بار کاری چیلر است.

اگر بخشی از بار سرمایشی از طریق بازیابی انرژی یا free cooling تأمین شود، کمپرسور نیاز کمتری به کارکرد خواهد داشت.

در این حالت، مبدل صفحه‌ای می‌تواند بین دو مدار قرار گیرد و انرژی حرارتی را منتقل کند.

برای مثال:

• مدار آب سرد

• مدار آب خنک‌کننده

• مدار آب بیرون

• مدار بازیابی حرارت

• مدار فرآیندی

با استفاده از یک مبدل مناسب، می‌توان مدارها را از نظر هیدرولیکی جدا کرد و در عین حال انرژی حرارتی را منتقل نمود.

این کار می‌تواند مزایای زیر را ایجاد کند:

• کاهش زمان کارکرد کمپرسور

• کاهش مصرف برق چیلر

• افزایش انعطاف‌پذیری سیستم

• امکان استفاده از انرژی طبیعی موجود

• کاهش بار پیک

در پروژه‌هایی که ساعات کارکرد بالا دارند، کاهش بار چیلر می‌تواند اثر قابل توجهی بر هزینه انرژی سالانه داشته باشد.

تحلیل انرژی در سیستم های بازیابی حرارت

یکی از مهم‌ترین کاربردهای مبدل صفحه‌ای، بازیابی انرژی از جریان‌های گرم خروجی است.

در این حالت، ابتدا باید مشخص شود:

1. جریان گرم از کجا خارج می‌شود؟

2. چه مقدار انرژی در آن وجود دارد؟

3. جریان سرد قابل استفاده کدام است؟

4. آیا دما و دبی دو جریان با یکدیگر سازگار هستند؟

5. آیا سیال‌ها از نظر شیمیایی با جنس صفحات سازگارند؟

پس از پاسخ به این سؤالات، می‌توان میزان انرژی قابل بازیابی را محاسبه کرد.

نام فرمول: انرژی حرارتی قابل بازیابی

Q_recovery = m × Cp × ΔT_useful

اما تمام انرژی موجود در جریان گرم الزاماً قابل بازیابی نیست.

محدودیت‌های زیر باید در نظر گرفته شوند:

• حداقل دمای نزدیک‌شدن

• محدودیت دمایی سیال سرد

• افت فشار مجاز

• محدودیت جنس صفحات

• خطر رسوب‌گیری

• ظرفیت مصرف‌کننده انرژی

بنابراین مقدار انرژی نظری با مقدار انرژی قابل استفاده واقعی تفاوت دارد.

چرا کاهش مصرف انرژی بدون کنترل رسوب پایدار نیست؟

ممکن است یک مبدل حرارتی صفحه ای در روز اول بهره‌برداری عملکرد بسیار خوبی داشته باشد، اما پس از چند ماه، به دلیل رسوب‌گیری، ظرفیت انتقال حرارت آن کاهش پیدا کند.

این کاهش عملکرد می‌تواند به‌تدریج اتفاق بیفتد و در بسیاری از موارد، اپراتور تا زمانی که مشکل شدید نشده است، متوجه آن نمی‌شود.

رسوب‌گیری می‌تواند باعث شود:

• دمای خروجی به مقدار طراحی نرسد

• اختلاف فشار افزایش پیدا کند

• ظرفیت حرارتی کاهش یابد

• زمان کارکرد تجهیزات افزایش پیدا کند

• مصرف انرژی بالا برود

به همین دلیل، پایش عملکرد مبدل باید بخشی از برنامه مدیریت انرژی باشد.

یکی از روش‌های ساده، بررسی روند تغییرات پارامترها در طول زمان است.

شاخص عملکرد حرارتی مبدل صفحه‌ای

برای پایش عملکرد، می‌توان عملکرد واقعی را با عملکرد طراحی مقایسه کرد.

نام فرمول: شاخص حفظ عملکرد حرارتی

Performance Index = Q_actual / Q_design

اگر این شاخص به‌تدریج کاهش پیدا کند، ممکن است مبدل دچار رسوب، گرفتگی، تغییر شرایط فرآیند یا مشکل عملیاتی شده باشد.

همچنین می‌توان عملکرد واقعی را از نظر مصرف انرژی بررسی کرد.

نام فرمول: انرژی ویژه انتقال حرارت

Specific Energy = E_consumed / Q_transferred

این شاخص نشان می‌دهد برای انتقال مقدار مشخصی انرژی حرارتی، چه مقدار انرژی الکتریکی مصرف شده است.

هرچه مقدار انرژی ویژه کمتر باشد، عملکرد انرژی سیستم بهتر خواهد بود؛ معیاری که در ارزیابی عملکرد مبدل حرارتی الکتریکی نیز اهمیت دارد.

مبدل صفحه ای و مفهوم هزینه چرخه عمر

قیمت خرید تنها بخشی از هزینه واقعی مبدل است.

برای تصمیم‌گیری پایدار، باید هزینه چرخه عمر بررسی شود.

هزینه چرخه عمر می‌تواند شامل موارد زیر باشد:

• هزینه خرید

• هزینه طراحی

• هزینه نصب

• هزینه پمپ

• هزینه انرژی

• هزینه شست‌وشو

• هزینه تعمیرات

• هزینه توقف تولید

• هزینه تعویض

یک مدل ساده برای بررسی هزینه چرخه عمر به شکل زیر است:

نام فرمول: هزینه چرخه عمر

LCC = CAPEX + OPEX_energy + OPEX_maintenance + Replacement Cost

در این رابطه:

• CAPEX: هزینه سرمایه‌گذاری اولیه

• OPEX_energy: هزینه انرژی

• OPEX_maintenance: هزینه نگهداری

• Replacement Cost: هزینه تعویض

در تجهیزات صنعتی، هزینه انرژی طی سال‌های بهره‌برداری می‌تواند از هزینه اولیه خرید بیشتر شود.

به همین دلیل، انتخاب مبدل باید با نگاه بلندمدت انجام شود.

مقایسه سه رویکرد طراحی از نظر انرژی

رویکرد سوم معمولاً برای پروژه‌های صنعتی بزرگ مناسب‌تر است.

زیرا هدف اصلی، کاهش هزینه در یک روز یا یک ماه نیست؛ بلکه کاهش مجموع هزینه و مصرف انرژی در طول سال‌های بهره‌برداری است.

بیشتر بخوانید: مرجع طراحی و فروش مبدل حرارتی صفحه ای گسکت دار

آیا مبدل صفحه ای می تواند انرژی مصرفی خود را جبران کند؟

در بسیاری از پروژه‌ها، بله.

اگر استفاده از مبدل باعث کاهش مصرف انرژی تجهیزات اصلی شود، صرفه‌جویی ایجادشده می‌تواند هزینه اولیه تجهیز را جبران کند.

این موضوع را می‌توان با دوره بازگشت سرمایه بررسی کرد.

نام فرمول: دوره بازگشت سرمایه

Payback Period = Initial Investment / Annual Savings

هرچه صرفه‌جویی سالانه بیشتر باشد، دوره بازگشت سرمایه کوتاه‌تر خواهد بود.

در پروژه‌های انرژی، این محاسبه باید فقط بر اساس صرفه‌جویی برق انجام نشود.

موارد زیر نیز می‌توانند در محاسبه ارزش واقعی پروژه مؤثر باشند:

• کاهش مصرف سوخت

• کاهش مصرف آب

• کاهش هزینه تعمیرات

• کاهش توقف تولید

• افزایش طول عمر تجهیزات

• کاهش انتشار کربن

بنابراین ارزش واقعی یک مبدل صفحه‌ای می‌تواند بسیار بیشتر از صرفه‌جویی مستقیم برق باشد.

آیا مبدل صفحه ای همیشه پایدارترین انتخاب برای کاهش مصرف انرژی است؟

پاسخ مهندسی به این سؤال، «همیشه» نیست.

هیچ فناوری انتقال حرارتی را نمی‌توان بدون درنظرگرفتن شرایط فرآیند، نوع سیال، فشار، دما، آلودگی، فضای نصب و الگوی بهره‌برداری به‌عنوان بهترین گزینه برای تمام پروژه‌ها معرفی کرد.

مبدل صفحه‌ای در بسیاری از کاربردها به دلیل ضریب انتقال حرارت بالا، ابعاد فشرده و امکان بازیابی مؤثر انرژی، گزینه‌ای بسیار قدرتمند برای کاهش مصرف انرژی است. با این حال، زمانی می‌تواند بیشترین اثر را بر کاهش ردپای کربن داشته باشد که با شرایط واقعی سیستم هماهنگ باشد.

برای مثال، یک مبدل صفحه‌ای ممکن است برای یک مدار آب تمیز عملکرد بسیار مناسبی داشته باشد، اما در فرآیندی با سیال بسیار آلوده، ویسکوز یا دارای ذرات جامد، نیازمند طراحی متفاوتی باشد.

بنابراین سؤال اصلی این نیست که:

«کدام مبدل ذاتاً بهتر است؟»

بلکه باید پرسید:

«کدام فناوری می‌تواند در شرایط واقعی این فرآیند، انرژی مورد نیاز را با کمترین هزینه چرخه عمر و کمترین اثر زیست‌محیطی منتقل کند؟»

این نگاه، اساس انتخاب پایدار تجهیزات انتقال حرارت است.

بیشتر بخوانید: انتخاب و بهینه سازی مبدل حرارتی صفحه ای واشردار برای سامانه های صنعتی حساس

مقایسه مبدل صفحه ای و مبدل پوسته و لوله از نظر مصرف انرژی

یکی از مهم‌ترین مقایسه‌ها در پروژه‌های صنعتی، مقایسه مبدل صفحه ای با مبدل پوسته و لوله است.

هر دو فناوری می‌توانند برای انتقال حرارت استفاده شوند، اما ساختار و رفتار حرارتی آن‌ها متفاوت است.

در مبدل صفحه‌ای، صفحات نازک و موج‌دار سطح بزرگی برای انتقال حرارت ایجاد می‌کنند. این ساختار باعث می‌شود ضریب انتقال حرارت در بسیاری از کاربردهای مایع به مایع بالا باشد.

در مبدل پوسته و لوله، انتقال حرارت از طریق دیواره لوله‌ها انجام می‌شود و طراحی آن برای شرایط مختلف فشار و دما انعطاف‌پذیری بالایی دارد.

از نظر مصرف انرژی، نمی‌توان تنها با مشاهده نوع تجهیز تصمیم‌گیری کرد.

مهم‌ترین معیار، مقدار انرژی مورد نیاز برای انتقال یک ظرفیت حرارتی مشخص است.

شاخص انرژی ویژه؛ معیار بهتر برای مقایسه فناوری‌ها

برای مقایسه دو فناوری، می‌توان مقدار انرژی مصرفی را نسبت به مقدار انرژی حرارتی منتقل‌شده بررسی کرد.

نام فرمول: انرژی ویژه انتقال حرارت

Specific Energy Consumption = E_consumed / Q_transferred

هرچه مقدار انرژی ویژه کمتر باشد، سیستم از نظر انرژی عملکرد بهتری دارد.

این شاخص می‌تواند برای مقایسه موارد زیر استفاده شود:

• دو طراحی مختلف مبدل صفحه‌ای

• مبدل صفحه‌ای و مبدل پوسته و لوله

• دو سیستم بازیابی حرارت

• دو سیستم سرمایشی

• دو طراحی برای یک فرآیند صنعتی

مزیت این روش آن است که به جای تمرکز صرف بر راندمان حرارتی، انرژی مصرفی کل سیستم را در نظر می‌گیرد.

چرا اندازه فشرده مبدل صفحه‌ای می‌تواند به پایداری کمک کند؟

یکی از ویژگی های مهم مبدل صفحه‌ای، توانایی انتقال مقدار قابل توجهی انرژی حرارتی در حجم کوچک است.

این موضوع از چند جهت اهمیت دارد.

اول، فضای کمتر برای نصب به معنای کاهش نیاز به سازه، فونداسیون و تجهیزات جانبی است.

دوم، جرم کمتر تجهیز می‌تواند به کاهش مصرف مواد اولیه در ساخت کمک کند.

سوم، حجم کم سیال داخل تجهیز می تواند باعث کاهش مقدار سیالی شود که در زمان راه‌اندازی، تخلیه یا تعمیرات مدیریت می‌شود.

البته این موضوع به‌تنهایی به معنای کاهش قطعی ردپای کربن نیست؛ زیرا اثر زیست‌محیطی باید در کل چرخه عمر بررسی شود.

با این حال، طراحی فشرده می‌تواند یکی از عوامل مؤثر در کاهش منابع مورد نیاز برای ساخت و نصب سیستم باشد؛ موضوعی که در زمان خرید مبدل حرارتی صفحه ای واشردار و انتخاب تجهیز متناسب با فضای نصب نیز اهمیت پیدا می‌کند.

تأثیر نوع سیال بر پایداری عملکرد مبدل صفحه ای

نوع سیال یکی از مهم ترین عواملی است که بر عملکرد انرژی مبدل تأثیر می‌گذارد.

سیال‌های مختلف رفتار حرارتی و هیدرولیکی متفاوتی دارند.

برای مثال:

• آب معمولاً انتقال حرارت مناسبی دارد.

• روغن به دلیل ویسکوزیته بالاتر ممکن است به سطح انتقال بیشتری نیاز داشته باشد.

• سیالات دارای ذرات جامد می‌توانند خطر گرفتگی ایجاد کنند.

• سیالات خورنده نیازمند انتخاب دقیق جنس صفحات هستند.

• سیالات دارای مواد آلی ممکن است رسوب‌گیری بیشتری ایجاد کنند.

بنابراین طراحی یک مبدل برای آب تمیز و طراحی مبدل برای یک سیال فرآیندی آلوده، نمی‌تواند یکسان باشد.

اگر جنس صفحات یا الگوی جریان به‌درستی انتخاب نشود، مشکلات زیر ایجاد می‌شوند:

• افزایش افت فشار

• کاهش انتقال حرارت

• افزایش دفعات شست‌وشو

• افزایش مصرف مواد شیمیایی

• کاهش عمر تجهیز

• افزایش مصرف انرژی

به همین دلیل، سازگاری سیال و مبدل یکی از پایه‌های طراحی پایدار است.

اثر رسوب گیری بر مزیت انرژی مبدل صفحه ای

یکی از مهم‌ترین چالش‌های عملکردی مبدل‌های حرارتی، رسوب‌گیری است.

رسوب به‌تدریج مانند یک لایه عایق روی سطح انتقال حرارت عمل می‌کند.

در نتیجه، انتقال انرژی حرارتی دشوارتر می‌شود.

از دید انرژی، این فرآیند می‌تواند به شکل زیر اتفاق بیفتد:

رسوب‌گیری → افزایش مقاومت حرارتی → کاهش انتقال حرارت → افزایش زمان کارکرد تجهیزات → افزایش مصرف انرژی

هم‌زمان ممکن است مسیر عبور سیال نیز محدود شود:

رسوب‌گیری → کاهش سطح عبور → افزایش افت فشار → افزایش توان پمپاژ

به همین دلیل، مبدلی که در شرایط تمیز عملکرد بسیار خوبی دارد، ممکن است در شرایط واقعی بهره‌برداری به‌مرور زمان انرژی بیشتری مصرف کند.

شاخص افت عملکرد ناشی از رسوب

برای بررسی کاهش عملکرد می‌توان عملکرد واقعی را با شرایط طراحی مقایسه کرد.

نام فرمول: درصد کاهش عملکرد حرارتی

Performance Loss (%) = [(Q_design - Q_actual) / Q_design] × 100

این شاخص می‌تواند در برنامه نگهداری پیشگیرانه استفاده شود.

اگر کاهش عملکرد به‌صورت تدریجی ادامه پیدا کند، ممکن است زمان مناسبی برای شست‌وشو یا بررسی شرایط عملیاتی باشد؛ موضوعی که در مبدل حرارتی صفحه ای بریز نیز اهمیت دارد.

مبدل صفحه ای در برابر مبدل پوسته و لوله؛ کدام گزینه انرژی کمتری مصرف می‌کند؟

پاسخ به شرایط پروژه بستگی دارد.

در کاربردهای مایع به مایع با دما و فشار متعارف، مبدل صفحه‌ای معمولاً به دلیل ضریب انتقال حرارت بالا و طراحی فشرده، ظرفیت مناسبی برای کاهش مصرف انرژی دارد.

اما در شرایط زیر، مبدل پوسته و لوله ممکن است گزینه مناسب‌تری باشد:

• دمای بسیار بالا

• فشار بسیار بالا

• وجود سیالات خاص

• نیاز به طراحی بسیار مقاوم

• وجود ذرات جامد

• شرایط شدید فرآیندی

بنابراین مقایسه باید بر اساس شرایط واقعی انجام شود.

هدف، انتخاب فناوری مناسب است؛ نه اثبات برتری مطلق یک نوع تجهیز.

مبدل صفحه ای و کاهش مصرف انرژی در سیستم‌های HVAC

در ساختمان‌های بزرگ، بیمارستان‌ها، مراکز تجاری و صنایع، سیستم‌های HVAC یکی از مصرف‌کنندگان اصلی انرژی هستند.

در این سیستم‌ها، مبدل صفحه‌ای می‌تواند در بخش‌های مختلف استفاده شود:

• مدار آب سرد

• مدار گرمایش

• بازیابی حرارت

• جداسازی مدارها

• سیستم‌های free cooling

• پمپ‌های حرارتی

• اتصال به انرژی خورشیدی

یکی از مهم‌ترین مزیت‌های مبدل صفحه ای در HVAC، امکان انتقال حرارت با اختلاف دمای نسبتاً پایین است.

این موضوع به‌ویژه در سیستم هایی که با دماهای پایین‌تر کار می‌کنند اهمیت دارد.

برای مثال، اگر بتوان انرژی یک جریان گرم را برای پیش‌گرمایش جریان سرد استفاده کرد، بار روی تجهیزات اصلی کاهش پیدا می‌کند.

در نتیجه:

• چیلر کمتر کار می‌کند.

• بویلر انرژی کمتری مصرف می‌کند.

• پمپ‌ها با شرایط بهینه‌تری کار می‌کنند.

• مصرف انرژی کل کاهش پیدا می‌کند.

نقش مبدل صفحه ای در سیستم‌های پمپ حرارتی

پمپ‌های حرارتی از جمله سیستم‌هایی هستند که به انتقال حرارت مؤثر وابستگی زیادی دارند.

عملکرد آن‌ها به‌شدت تحت تأثیر دمای منبع و دمای مقصد قرار دارد.

مبدل صفحه‌ای می‌تواند برای انتقال حرارت میان مدارهای مختلف استفاده شود.

اگر انتقال حرارت به‌خوبی انجام نشود، پمپ حرارتی باید با اختلاف دمای بیشتری کار کند.

افزایش اختلاف دمای کاری معمولاً می‌تواند باعث کاهش عملکرد سیستم شود.

از نظر انرژی، هدف این است که انتقال حرارت با کمترین اختلاف دمای غیرضروری انجام شود.

در نتیجه، طراحی صحیح مبدل می‌تواند به بهبود شرایط عملکرد سیستم کمک کند.

بیشتر بخوانید: مقایسه جامع مبدل حرارتی پوسته و لوله با مبدل صفحه ای در شرایط عملیاتی مختلف

نقش مبدل صفحه ای در کاهش مصرف انرژی صنایع غذایی

صنایع غذایی و لبنی از جمله صنایعی هستند که فرصت زیادی برای بازیابی حرارت دارند.

در بسیاری از خطوط تولید، یک جریان گرم و یک جریان سرد هم‌زمان در فرآیند وجود دارد.

برای مثال:

• محصول گرم خروجی

• محصول سرد ورودی

• آب گرم

• آب سرد

• بخار

• جریان‌های شست‌وشو

اگر حرارت جریان خروجی مستقیماً دفع شود، انرژی قابل استفاده از بین می‌رود.

اما با طراحی یک سیستم بازیابی حرارت، می‌توان از این انرژی برای پیش‌گرمایش جریان ورودی استفاده کرد.

این فرآیند می‌تواند مصرف بخار یا سوخت را کاهش دهد.

در صنایع غذایی، بهداشت و قابلیت شست‌وشو نیز اهمیت زیادی دارد. بنابراین طراحی باید میان انتقال حرارت، مصرف انرژی و الزامات بهداشتی تعادل برقرار کند.بنابراین، پیش از خرید مبدل حرارتی صفحه ای برای سیستم‌های بازیابی حرارت صنایع غذایی، باید پارامترهایی مانند دبی و دمای دو جریان، بار حرارتی موردنیاز، افت فشار مجاز، جنس صفحات و الزامات بهداشتی فرآیند بررسی شود. انتخاب صحیح مبدل می‌تواند علاوه بر تأمین انتقال حرارت موردنیاز، به کاهش مصرف بخار و انرژی و بهبود بهره‌وری خط تولید کمک کند.

نقش مبدل صفحه ای در صنایع پتروشیمی و فرآیندی

در صنایع فرآیندی، انرژی زیادی در جریان‌های گرم، گازها، روغن‌ها و سیالات مختلف وجود دارد.

بازیابی این انرژی می‌تواند به کاهش مصرف utilityها کمک کند.

با این حال، شرایط فرآیندی در این صنایع معمولاً پیچیده‌تر است.

عوامل زیر باید بررسی شوند:

• دمای بالا

• فشار بالا

• خوردگی

• رسوب

• ترکیب شیمیایی سیال

• الزامات ایمنی

• استانداردهای طراحی

در چنین پروژه‌هایی، انتخاب مبدل حرارتی باید بر اساس داده‌های دقیق فرآیند انجام شود.

تحلیل سناریوی تصمیم‌گیری برای یک پروژه صنعتی

فرض کنیم یک کارخانه به دنبال کاهش مصرف انرژی است.

سه گزینه پیش روی مدیر پروژه قرار دارد:

گزینه اول: تعویض کامل تجهیز اصلی

این روش ممکن است هزینه سرمایه‌گذاری بالایی داشته باشد.

گزینه دوم: افزایش ظرفیت تجهیزات موجود

این روش ممکن است باعث افزایش مصرف انرژی شود.

گزینه سوم: نصب یک سیستم بازیابی حرارت با مبدل صفحه‌ای

در این روش، انرژی تلف‌شده موجود در فرآیند برای پیش‌گرمایش یا سرمایش استفاده می‌شود.

در بسیاری از پروژه‌ها، گزینه سوم می‌تواند از نظر اقتصادی و انرژی جذاب باشد؛ اما تنها در صورتی که انرژی قابل بازیابی به‌صورت پایدار در دسترس باشد.

معیارهای تصمیم‌گیری مهندسی

برای مقایسه گزینه‌ها می‌توان یک ماتریس تصمیم‌گیری ایجاد کرد.

امتیاز نهایی را می‌توان به‌صورت وزنی محاسبه کرد.

نام فرمول: امتیاز وزنی تصمیم‌گیری
Weighted Score = Σ(Weight × Score)

این روش کمک می‌کند تصمیم‌گیری تنها بر اساس قیمت اولیه انجام نشود.

بیشتر بخوانید: تفاوت مبدل صفحه ای گسکت دار و لحیمی؛ کدام انتخاب بهتری است؟

اهمیت تحلیل سناریو در پروژه‌های کاهش کربن

شرایط عملیاتی همیشه ثابت نیستند.

دبی ممکن است تغییر کند.

دمای محیط ممکن است در طول سال تغییر کند.

بار تولید کارخانه ممکن است کاهش یا افزایش پیدا کند.

بنابراین بررسی یک حالت ثابت ممکن است تصویر کاملی از عملکرد واقعی ارائه ندهد.

بهتر است حداقل سه سناریو بررسی شود:

مبدلی که فقط در شرایط طراحی عملکرد خوبی دارد، لزوماً بهترین انتخاب برای کل سال نیست.

تأثیر عمر تجهیز بر ردپای کربن

اگر یک مبدل به‌دلیل انتخاب نادرست پس از چند سال نیاز به تعویض داشته باشد، اثر زیست‌محیطی آن افزایش پیدا می‌کند.

زیرا ساخت تجهیز جدید نیازمند:

• مواد اولیه

• انرژی تولید

• حمل‌ونقل

• نصب

• راه‌اندازی

است.

بنابراین افزایش طول عمر مفید مبدل یکی از مهم‌ترین راهکارهای کاهش اثرات زیست‌محیطی است.

برای این منظور باید به موارد زیر توجه شود:

• انتخاب جنس مناسب

• کنترل خوردگی

• جلوگیری از رسوب شدید

• شست‌وشوی صحیح

• پایش عملکرد

• تعمیرات به‌موقع

در اینجا مفهوم پایداری از «مصرف انرژی کمتر» فراتر می‌رود و به «طول عمر بیشتر با عملکرد پایدار» تبدیل می‌شود؛ موضوعی که در تجهیزاتی مانند اواپراتور چیلر نیز اهمیت ویژه‌ای دارد.

طراحی پایدار مبدل صفحه‌ای؛ فراتر از راندمان اولیه

یک مبدل پایدار باید در طول زمان عملکرد خود را حفظ کند.

برای رسیدن به این هدف، طراحی باید به چند سؤال پاسخ دهد:

آیا مبدل در شرایط واقعی سیال کار می‌کند؟

اگر نوع سیال، ویسکوزیته یا میزان آلودگی در طراحی لحاظ نشده باشد، عملکرد واقعی با محاسبات اولیه تفاوت خواهد داشت.

آیا مبدل در تمام محدوده بار عملکرد مناسبی دارد؟

سیستم نباید فقط برای یک نقطه کاری طراحی شود.

آیا امکان نگهداری وجود دارد؟

تجهیزی که نگهداری آن دشوار باشد، ممکن است در طول زمان انرژی بیشتری مصرف کند.

آیا افت فشار منطقی است؟

انتقال حرارت بالا با هزینه پمپاژ بسیار زیاد، الزاماً طراحی پایدار نیست.

آیا طول عمر تجهیز قابل قبول است؟

هرچه عمر مفید بیشتر باشد، اثرات زیست‌محیطی ناشی از ساخت و تعویض کاهش پیدا می‌کند.

سوالات متداول درباره تأثیر مبدل صفحه‌ای بر کاهش ردپای کربن و مصرف انرژی FAQ
