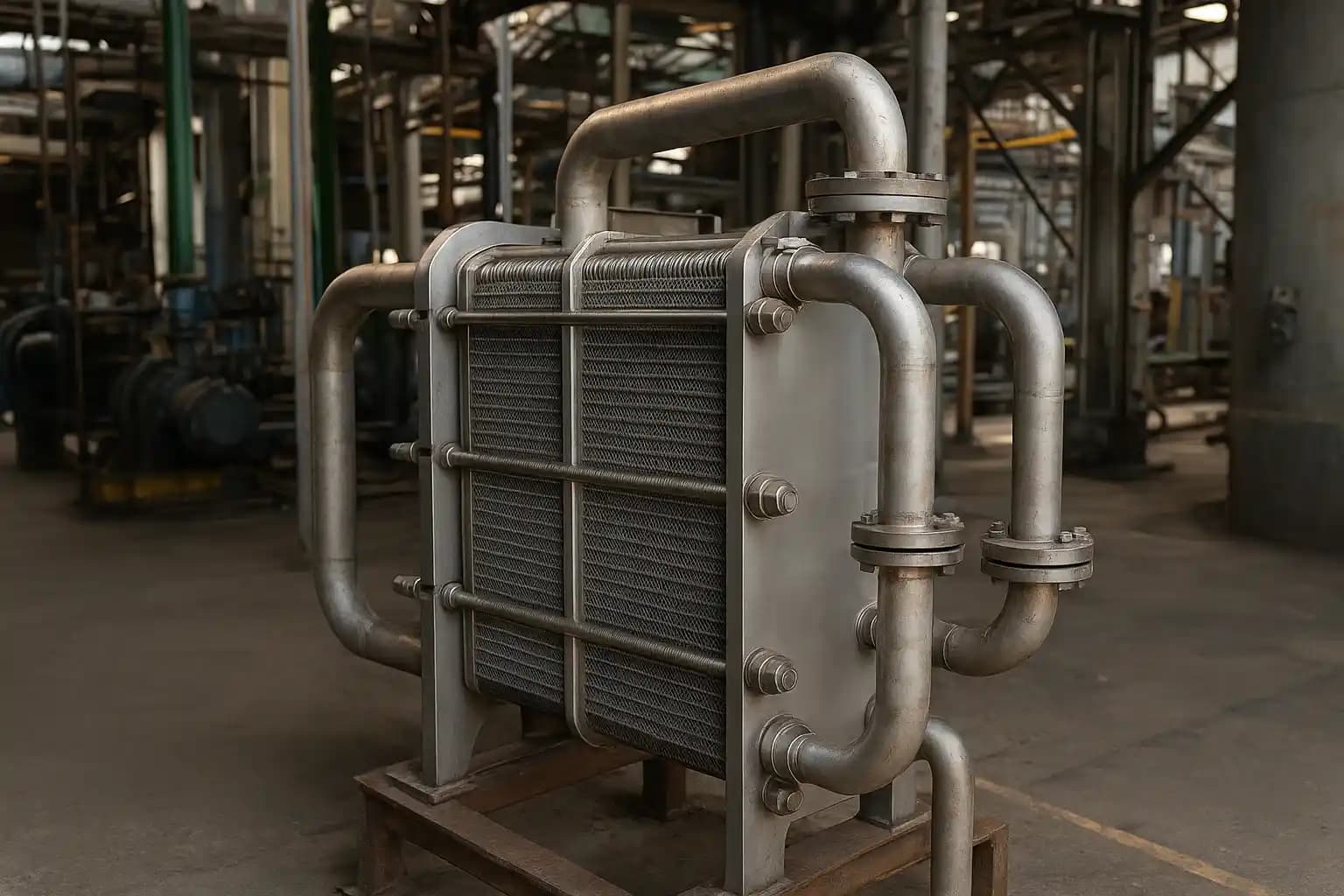

مقایسه مبدل حرارتی صفحه ای بریز، جوشی و گسکت دار | راهنمای انتخاب مهندسی

انتخاب نوع مبدل حرارتی صفحه ای در یک پروژه صنعتی فقط به راندمان انتقال حرارت محدود نمی شود. فشار و دمای طراحی، نوع سیال، میزان رسوب، حساسیت به نشتی، فضای نصب، قابلیت تعمیر و تمیزکاری و هزینه چرخه عمر همگی باید به صورت هم زمان بررسی شوند.

مبدل های حرارتی صفحه ای در ساختارهای مختلفی تولید می شوند که سه گروه مهم آنها شامل Brazed، Welded و Gasketed است. هر یک از این ساختارها روش اتصال، قابلیت تعمیر، نحوه آب بندی و محدوده کاربرد متفاوتی دارند.

پاسخ کوتاه: مبدل صفحه ای بریز یا Brazed با اتصال دائمی صفحات و بدون گسکت ساخته می شود و معمولا ساختاری فشرده دارد. مبدل صفحه ای جوشی یا Welded برای برخی سرویس های صنعتی با الزامات سخت تر مورد استفاده قرار می گیرد. مبدل گسکت دار یا Gasketed دارای گسکت و فریم بازشونده است و امکان بازرسی، تمیزکاری و تعویض گسکت را فراهم می کند. انتخاب نهایی باید بر اساس شرایط واقعی فرآیند انجام شود.

اگر ابتدا قصد دارید با ساختار، اجزا و نحوه عملکرد این تجهیزات آشنا شوید، مطالعه مبدل حرارتی صفحه ای چیست؟ می تواند مبنای مناسبی برای ادامه این مقایسه باشد.

چرا شناخت دقیق مبدل های حرارتی صفحه ای اهمیت دارد؟

مبدل حرارتی صفحه ای به دلیل طراحی فشرده، سطح انتقال حرارت مناسب و امکان ایجاد جریان آشفته در کانال های عبور سیال، در بسیاری از پروژه های صنعتی و تاسیساتی مورد استفاده قرار می گیرد.

اما همه مبدل های صفحه ای یکسان نیستند. روش اتصال صفحات، جنس صفحات، نوع آب بندی، قابلیت باز شدن و شرایط عملیاتی می تواند عملکرد و هزینه نگهداری تجهیز را تغییر دهد.

به همین دلیل، مقایسه Brazed، Welded و Gasketed باید بر اساس شرایط واقعی پروژه انجام شود و نباید فقط بر اساس قیمت اولیه یا یک مشخصه فنی تصمیم گیری کرد.

دسته بندی مبدل های حرارتی صفحه ای

از نظر ساختار اتصال و آب بندی، سه گروه اصلی مورد بررسی قرار می گیرند:

• مبدل حرارتی صفحه ای بریز یا Brazed

• مبدل حرارتی صفحه ای جوشی یا Welded

• مبدل حرارتی صفحه ای گسکت دار یا Gasketed

هر کدام از این ساختارها برای شرایط خاصی طراحی می شوند و انتخاب میان آنها به داده های فرآیندی وابسته است.

مبدل حرارتی صفحه ای بریز یا Brazed چیست؟

در مبدل حرارتی صفحه ای بریز، صفحات توسط فرآیند Brazing و با استفاده از فلز پرکننده به یکدیگر متصل می شوند. این ساختار معمولا بدون گسکت و بدون فریم بازشونده ساخته می شود و در نتیجه تجهیزی فشرده و یکپارچه ایجاد می شود.

مبدل های Brazed در برخی سیستم های HVAC، چیلرها، پمپ های حرارتی و تجهیزات سرمایش و گرمایش کاربرد دارند.

در انتخاب این نوع مبدل باید مواردی مانند ظرفیت حرارتی، دبی، فشار، دما، نوع سیال، جنس صفحات و شرایط کاری بررسی شود.

برای بررسی مشخصات تجهیز و ساختار محصول می توانید مبدل حرارتی صفحه ای بریز را نیز بررسی کنید.

مهم ترین ویژگی های این ساختار عبارتند از:

• ابعاد فشرده

• وزن نسبتا پایین

• عدم استفاده از گسکت

• سطح انتقال حرارت مناسب

• ساختار یکپارچه

• قابلیت محدودتر برای تعمیر و تمیزکاری مکانیکی

مبدل حرارتی صفحه ای جوشی یا Welded

در مبدل حرارتی صفحه ای جوشی، صفحات با روش های جوشکاری به یکدیگر متصل می شوند. هدف از این ساختار، ایجاد تجهیزی است که در برخی سرویس های صنعتی با شرایط سخت تر بتواند بدون استفاده از گسکت های متداول مورد استفاده قرار گیرد.

این ساختار در برخی کاربردهای نفت، گاز، پتروشیمی و فرآیندهای شیمیایی مورد بررسی قرار می گیرد.

البته عبارت هایی مانند فشار بسیار بالا یا دمای بسیار بالا نباید به صورت یک عدد ثابت برای تمام مبدل های جوشی تفسیر شوند. محدوده واقعی به طراحی مکانیکی، جنس صفحات، نوع جوش، استاندارد ساخت و مشخصات سازنده وابسته است.

مبدل حرارتی صفحه ای گسکت دار یا Gasketed

در مبدل حرارتی صفحه ای گسکت دار، صفحات در یک فریم قرار گرفته و توسط گسکت های الاستومری آب بندی می شوند.

مهم ترین ویژگی این ساختار، امکان باز کردن مجموعه صفحات است. این ویژگی امکان بازرسی، تمیزکاری، تعویض گسکت و در برخی طراحی ها تغییر تعداد صفحات را فراهم می کند.

به همین دلیل، مبدل گسکت دار در کاربردهایی که سرویس دوره ای و دسترسی به صفحات اهمیت دارد، مورد توجه قرار می گیرد.

در مقابل، نوع گسکت باید با دما، فشار و ترکیب شیمیایی سیال سازگار باشد.

برای بررسی یک ساختار گسکت دار در قالب محصول، می توانید مبدل حرارتی صفحه ای گسکت دار را مشاهده کنید.

تفاوت اصلی Brazed، Welded و Gasketed چیست؟

تفاوت این سه ساختار را می توان در چند معیار اصلی بررسی کرد:

• روش اتصال صفحات

• روش آب بندی

• محدوده فشار و دما

• قابلیت باز شدن

• قابلیت تمیزکاری

• تعمیرپذیری

• ریسک نشتی

• فضای نصب

• هزینه چرخه عمر

• نوع کاربرد

مبدل Brazed معمولا ساختاری فشرده و یکپارچه دارد. مبدل Welded برای برخی شرایط فرآیندی خاص مورد بررسی قرار می گیرد. مبدل Gasketed نیز به دلیل بازشونده بودن، انعطاف بیشتری در تعمیر و نگهداری دارد.

برای مقایسه دقیق تر دو ساختار بریز و گسکت دار، مقاله مقایسه مبدل حرارتی صفحه ای گسکت دار و بریز می تواند اطلاعات تکمیلی ارائه کند.

اصول پایه انتقال حرارت در مبدل های صفحه ای

برای طراحی مبدل حرارتی ابتدا باید بار حرارتی مورد نیاز مشخص شود.

نام فرمول:

Q = m × Cp × ΔT

در این رابطه، Q بار حرارتی، m دبی جرمی، Cp ظرفیت گرمایی ویژه و ΔT تغییر دمای سیال است.

پس از مشخص شدن بار حرارتی، سطح انتقال حرارت نیز باید با توجه به ضریب کلی انتقال حرارت و اختلاف دمای موثر تعیین شود.

نام فرمول:

Q = U × A × ΔTlm

در این رابطه، U ضریب کلی انتقال حرارت و A سطح انتقال حرارت است.

برای محاسبه اختلاف دمای میانگین لگاریتمی نیز از رابطه زیر استفاده می شود:

نام فرمول:

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

ضریب U به عواملی مانند نوع سیال، سرعت جریان، هندسه صفحات، خواص فیزیکی سیال و میزان رسوب وابسته است.

برای بررسی جزئیات بیشتر در طراحی حرارتی، مطالعه محاسبات حرارتی مبدل حرارتی صفحه ای مفید است.

چرا مبدل های صفحه ای انتقال حرارت مناسبی دارند؟

یکی از دلایل عملکرد حرارتی مناسب مبدل های صفحه ای، هندسه صفحات و ایجاد اختلاط در مسیر عبور سیال است.

در طراحی مناسب، این شرایط می تواند باعث کاهش ضخامت لایه مرزی حرارتی و افزایش انتقال حرارت شود.

با این حال، افزایش انتقال حرارت همیشه به معنای انتخاب بهتر نیست. افزایش سرعت جریان می تواند افت فشار را افزایش دهد و رسوب نیز می تواند عملکرد واقعی تجهیز را در طول زمان کاهش دهد.

بنابراین طراحی باید بین انتقال حرارت، افت فشار، ابعاد، مصرف انرژی و شرایط نگهداری تعادل ایجاد کند.

مقایسه مهندسی مبدل های Brazed، Welded و Gasketed

این جدول یک مقایسه ساختاری است و نباید جایگزین بررسی مشخصات فنی واقعی تجهیز شود.

محدوده فشار و دما به صورت مستقیم از نام Brazed یا Welded یا Gasketed قابل تعیین نیست و باید بر اساس طراحی سازنده، متریال، استاندارد ساخت و شرایط پروژه بررسی شود.

مقایسه مبدل صفحه ای و پوسته و لوله

مبدل های صفحه ای و پوسته و لوله هر دو برای انتقال حرارت استفاده می شوند، اما از نظر طراحی، فشار و دمای قابل تحمل، فضای نصب، تعمیرات، هزینه و نوع کاربرد تفاوت هایی دارند.

در پروژه هایی که فضای نصب محدود است یا طراحی فشرده اهمیت بیشتری دارد، بررسی مبدل حرارتی صفحه ای در کنار مبدل پوسته و لوله می تواند به انتخاب مناسب تر کمک کند.

انتخاب نهایی باید بر اساس شرایط واقعی فرآیند، نوع سیال، فشار و دما، افت فشار مجاز و الزامات تعمیر و نگهداری انجام شود.

انتخاب مبدل بر اساس شرایط عملیاتی

برای انتخاب مبدل باید مجموعه ای از اطلاعات فرآیندی در اختیار طراح باشد:

• بار حرارتی

• دبی سیال

• دمای ورودی

• دمای خروجی

• فشار طراحی

• فشار کاری

• نوع سیال

• میزان رسوب

• افت فشار مجاز

• فضای نصب

• الزامات تعمیرات

یک روش مناسب برای جلوگیری از حذف پارامترهای مهم، استفاده از چک لیست انتخاب مبدل حرارتی صفحه ای است.

این چک لیست می تواند در مرحله جمع آوری اطلاعات پروژه و پیش از انتخاب مدل نهایی استفاده شود.

فشار و دما در انتخاب مبدل چه نقشی دارند؟

فشار و دمای طراحی از مهم ترین پارامترهای مکانیکی مبدل هستند.

در مبدل بریز، استحکام اتصال بریز و جنس صفحات باید با شرایط طراحی سازگار باشد.

در مبدل جوشی، طراحی اتصال جوشی، متریال و استاندارد ساخت اهمیت بیشتری پیدا می کند.

در مبدل گسکت دار نیز نوع گسکت و سازگاری آن با فشار، دما و سیال اهمیت زیادی دارد.

بنابراین نمی توان برای تمام مبدل های یک گروه، یک محدوده فشار یا دمای ثابت تعیین کرد.

رسوب گذاری و افت عملکرد مبدل

رسوب یکی از عوامل مهم کاهش عملکرد حرارتی است. تجمع رسوب روی صفحات می تواند مقاومت حرارتی را افزایش داده و مسیر عبور سیال را محدود کند.

نوع رسوب، دمای سیال، سرعت جریان، کیفیت آب و ترکیب شیمیایی سیال همگی بر رفتار رسوب تاثیر دارند.

در مبدل های صفحه ای، شناخت نوع رسوب برای انتخاب روش تمیزکاری اهمیت زیادی دارد. برای بررسی تفاوت رسوب های سخت و نرم، می توانید مقاله رسوب سخت و نرم در مبدل حرارتی صفحه ای را مطالعه کنید.

تعمیر و نگهداری مبدل گسکت دار

یکی از تفاوت های مهم مبدل گسکت دار با مبدل بریز، قابلیت باز کردن مجموعه صفحات است.

در صورت مشاهده افت عملکرد، افزایش افت فشار یا نشتی، می توان مبدل گسکت دار را باز کرده و صفحات و گسکت ها را مورد بررسی قرار داد.

وضعیت گسکت باید از نظر ترک، فرسودگی، تغییر شکل، سخت شدن و سازگاری با شرایط کاری بررسی شود.

برای آشنایی با فرآیند بررسی گسکت، بازرسی گسکت مبدل حرارتی صفحه ای را ببینید.

چرا مبدل بریز باز نمی شود؟

در مبدل بریز، صفحات در فرآیند ساخت به صورت دائمی به یکدیگر متصل می شوند.

به همین دلیل این تجهیز مانند مبدل گسکت دار دارای فریم بازشونده و صفحات قابل جداسازی نیست.

این ساختار باعث می شود تجهیز فشرده و یکپارچه باشد، اما روش های سرویس و تمیزکاری آن با مبدل گسکت دار متفاوت خواهد بود.

بنابراین اگر فرآیند دارای احتمال گرفتگی یا رسوب شدید است، روش تمیزکاری باید پیش از انتخاب تجهیز بررسی شود.

جزئیات این موضوع در مقاله چرا مبدل حرارتی بریز باز نمی شود؟ بررسی شده است.

نشتی در مبدل حرارتی صفحه ای

نشتی می تواند به دلایل مختلفی ایجاد شود و روش عیب یابی باید بر اساس ساختار مبدل انجام شود.

در مبدل گسکت دار، گسکت یکی از مهم ترین اجزای آب بندی است. خرابی گسکت، نصب نامناسب، فرسودگی یا ناسازگاری شیمیایی می تواند باعث نشتی شود.

در صورت مشاهده نشتی، بهتر است قبل از تعویض قطعه، علت اصلی مشکل مشخص شود.

برای بررسی دقیق تر این موضوع، مقاله علل نشتی مبدل حرارتی صفحه ای گسکت دار می تواند به عنوان مرجع عیب یابی استفاده شود.

خوردگی و انتخاب متریال

خوردگی یکی از عوامل موثر بر عمر صفحات و قابلیت اطمینان مبدل حرارتی است.

انتخاب متریال باید بر اساس ترکیب شیمیایی سیال، دما، فشار، سرعت جریان و شرایط واقعی سرویس انجام شود.

در برخی پروژه ها، انتخاب نامناسب متریال می تواند باعث کاهش عمر تجهیز و افزایش هزینه تعمیرات شود.

به همین دلیل بررسی خوردگی در مبدل حرارتی صفحه ای می تواند برای طراحی و انتخاب متریال مفید باشد.

مقایسه هزینه اولیه و هزینه چرخه عمر

قیمت اولیه تجهیز تنها یکی از عوامل اقتصادی انتخاب مبدل است.

هزینه های دیگری نیز باید بررسی شوند:

• هزینه نصب

• هزینه انرژی

• هزینه سرویس

• هزینه تمیزکاری

• هزینه قطعات مصرفی

• هزینه توقف خط تولید

• هزینه تعمیرات

ممکن است تجهیزی هزینه اولیه بالاتری داشته باشد اما در شرایط واقعی نیاز کمتری به سرویس داشته باشد. از طرف دیگر، تجهیز ارزان تر نیز ممکن است به دلیل شرایط بهره برداری هزینه بیشتری ایجاد کند.

بنابراین مقایسه اقتصادی باید بر اساس Life Cycle Cost انجام شود.

برای بررسی دقیق تر ساختار گسکت دار، مقاله مزایا و معایب مبدل حرارتی صفحه ای گسکت دار می تواند اطلاعات تکمیلی ارائه کند.

کاربرد مبدل بریز در پمپ های حرارتی

مبدل های صفحه ای بریز در برخی سیستم های پمپ حرارتی کاربرد دارند.

در این کاربردها، ظرفیت حرارتی، نوع مبرد، فشار مدار، دمای تبخیر و تقطیر، دمای آب و افت فشار باید به صورت هم زمان بررسی شوند.

در صورتی که مشخصات فرآیند با محدوده طراحی تجهیز سازگار باشد، ساختار بریز می تواند از گزینه های مورد بررسی باشد.

برای مطالعه بیشتر درباره این کاربرد، مبدل حرارتی صفحه ای بریز برای پمپ حرارتی را ببینید.

چه زمانی مبدل گسکت دار مورد توجه قرار می گیرد؟

اگر یک فرآیند به باز کردن دوره ای، تمیزکاری مکانیکی، بازرسی صفحات یا تغییر ظرفیت نیاز داشته باشد، قابلیت باز شدن مبدل گسکت دار اهمیت پیدا می کند.

البته این ساختار باید از نظر فشار، دما و سازگاری گسکت با سیال نیز بررسی شود.

در نتیجه قابلیت تعمیرپذیری تنها یکی از معیارهای انتخاب است و نباید بدون بررسی شرایط فرآیند به عنوان دلیل قطعی انتخاب در نظر گرفته شود.

چه زمانی مبدل بریز مورد توجه قرار می گیرد؟

اگر فشردگی تجهیز، فضای نصب محدود و حذف گسکت اهمیت داشته باشد، مبدل بریز می تواند در مرحله انتخاب مورد بررسی قرار گیرد.

این ساختار در برخی کاربردهای HVAC، چیلر و پمپ حرارتی استفاده می شود.

با این حال، مناسب بودن تجهیز باید با مشخصات واقعی پروژه، فشار، دما، نوع سیال، ظرفیت حرارتی و شرایط نگهداری تطبیق داده شود.

چه زمانی مبدل جوشی مورد بررسی قرار می گیرد؟

مبدل جوشی در برخی سرویس هایی که شرایط فرآیندی سخت تر است یا استفاده از گسکت محدودیت ایجاد می کند، مورد بررسی قرار می گیرد.

در این شرایط، نوع جوش، متریال صفحات، استاندارد طراحی و الزامات بازرسی اهمیت زیادی دارند.

بنابراین نمی توان تنها بر اساس عبارت «فشار بالا» یا «دمای بالا» یک مدل خاص را انتخاب کرد.

سناریوی مهندسی انتخاب مبدل حرارتی صفحه ای

فرض کنید یک واحد صنعتی دارای شرایط زیر باشد:

• سیال گرم: روغن حرارتی

• سیال سرد: آب خنک کن

• فشار کاری: حدود 35 bar

• دمای کاری: حدود 160 درجه سانتی گراد

• احتمال رسوب

• حساسیت زیاد نسبت به نشتی

• فضای نصب متوسط

در چنین پروژه ای ابتدا باید فشار و دمای طراحی بررسی شود.

سپس نوع سیال، ویسکوزیته، رفتار رسوب، ریسک نشتی، افت فشار و روش تعمیر و نگهداری بررسی می شود.

در نهایت باید مشخص شود کدام ساختار با الزامات واقعی پروژه سازگار است.

این فرآیند نشان می دهد که انتخاب مبدل یک تصمیم چند پارامتری است و نمی توان فقط با یک معیار درباره آن تصمیم گرفت.

برای آشنایی بیشتر با فرآیند انتخاب و پارامترهای اصلی، راهنمای انتخاب مبدل حرارتی صفحه ای نیز می تواند مورد استفاده قرار گیرد.

تحلیل قابلیت تعمیر و نگهداری

قابلیت تعمیر یکی از تفاوت های مهم میان این سه ساختار است.

مبدل گسکت دار امکان باز شدن و دسترسی به صفحات را دارد.

مبدل بریز برای باز شدن دوره ای طراحی نشده و روش سرویس آن متفاوت است.

مبدل جوشی نیز بسته به نوع طراحی و آسیب ایجاد شده، ممکن است نیازمند تعمیرات تخصصی باشد.

بنابراین در پروژه هایی که توقف خط تولید هزینه بالایی دارد، روش نگهداری و امکان دسترسی به تجهیز باید از مرحله طراحی بررسی شود.

منطق تصمیم گیری مهندسی

یک منطق اولیه برای مقایسه این سه ساختار می تواند به صورت زیر باشد:

اگر نیاز به باز کردن و تمیزکاری مکانیکی وجود دارد:
مبدل گسکت دار مورد بررسی قرار گیرد.

اگر فضای نصب محدود است:
مبدل بریز و سایر ساختارهای فشرده از نظر ظرفیت و افت فشار بررسی شوند.

اگر شرایط فشار و دما سخت است:
طراحی مکانیکی هر سه گزینه و محدوده مجاز سازنده مقایسه شود.

اگر سیال رسوب گذار است:
روش تمیزکاری و دسترسی به سطوح انتقال حرارت از ابتدا در انتخاب لحاظ شود.

اگر ریسک نشتی بحرانی است:
نوع اتصال، آب بندی، متریال و کیفیت ساخت به صورت دقیق بررسی شود.

این منطق فقط برای غربال اولیه گزینه هاست و جایگزین محاسبات حرارتی و مکانیکی پروژه نیست.

چک لیست انتخاب نهایی مبدل حرارتی صفحه ای

پیش از انتخاب نهایی باید این پارامترها بررسی شوند:

شرایط فرآیندی

• فشار طراحی

• فشار کاری

• دمای طراحی

• دمای کاری

• دبی دو طرف

• بار حرارتی

• افت فشار مجاز

ماهیت سیال

• خورندگی

• رسوب گذاری

• ویسکوزیته

• ظرفیت گرمایی

• تغییر فاز

• سازگاری متریال

الزامات ایمنی

• حساسیت به نشتی

• خطرات سیال

• الزامات استاندارد

• الزامات بازرسی

محدودیت های طراحی

• فضای نصب

• وزن

• دسترسی برای تعمیر

• روش تمیزکاری

• امکان باز کردن مبدل

اقتصاد پروژه

• هزینه خرید

• هزینه نصب

• هزینه انرژی

• هزینه تعمیر

• هزینه تمیزکاری

• هزینه توقف تولید

• هزینه چرخه عمر

نقش مبدل حرارتی صفحه ای در موتورخانه

در سیستم های موتورخانه، انتخاب مبدل حرارتی باید بر اساس ظرفیت گرمایشی یا سرمایشی، دبی، دمای رفت و برگشت، افت فشار و نوع مدار انجام شود.

در چنین کاربردهایی، فضای نصب و دسترسی برای سرویس نیز اهمیت دارد.

به همین دلیل بررسی مبدل حرارتی صفحه ای در موتورخانه می تواند برای شناخت کاربرد این تجهیزات در سیستم های تاسیساتی مفید باشد.

تحلیل اقتصادی و زیست محیطی مبدل حرارتی صفحه ای

علاوه بر هزینه خرید و نگهداری، مصرف انرژی و اثرات زیست محیطی نیز می توانند در ارزیابی چرخه عمر تجهیزات انتقال حرارت مورد توجه قرار گیرند.

بهبود عملکرد حرارتی می تواند در شرایط مناسب به کاهش انرژی مورد نیاز برای گرمایش یا سرمایش کمک کند.

با این حال، اثر واقعی هر تجهیز باید بر اساس شرایط بهره برداری، راندمان سیستم، نوع انرژی مصرفی و طول عمر تجهیز محاسبه شود.

در پروژه هایی که ارزیابی زیست محیطی اهمیت دارد، بررسی کربن فری پرینت مبدل حرارتی صفحه ای می تواند به تحلیل این موضوع کمک کند.

نتیجه تحلیل مهندسی مبدل حرارتی صفحه ای

در نهایت، هیچ نوع مبدل حرارتی را نمی توان بدون توجه به شرایط پروژه به عنوان گزینه مناسب برای تمام کاربردها معرفی کرد.

Brazed می تواند برای برخی کاربردهای فشرده و سیستم هایی که شرایط کاری با محدوده طراحی آن سازگار است مورد بررسی قرار گیرد.

Welded در برخی سرویس های صنعتی با الزامات مکانیکی و فرآیندی سخت تر مورد توجه قرار می گیرد.

Gasketed در کاربردهایی که باز شدن، بازرسی و تمیزکاری اهمیت دارد، مزیت تعمیرپذیری دارد.

بنابراین هدف مهندسی، پیدا کردن یک «بهترین مبدل» برای تمام پروژه ها نیست؛ بلکه باید مناسب ترین ساختار برای شرایط واقعی فرآیند انتخاب شود.
