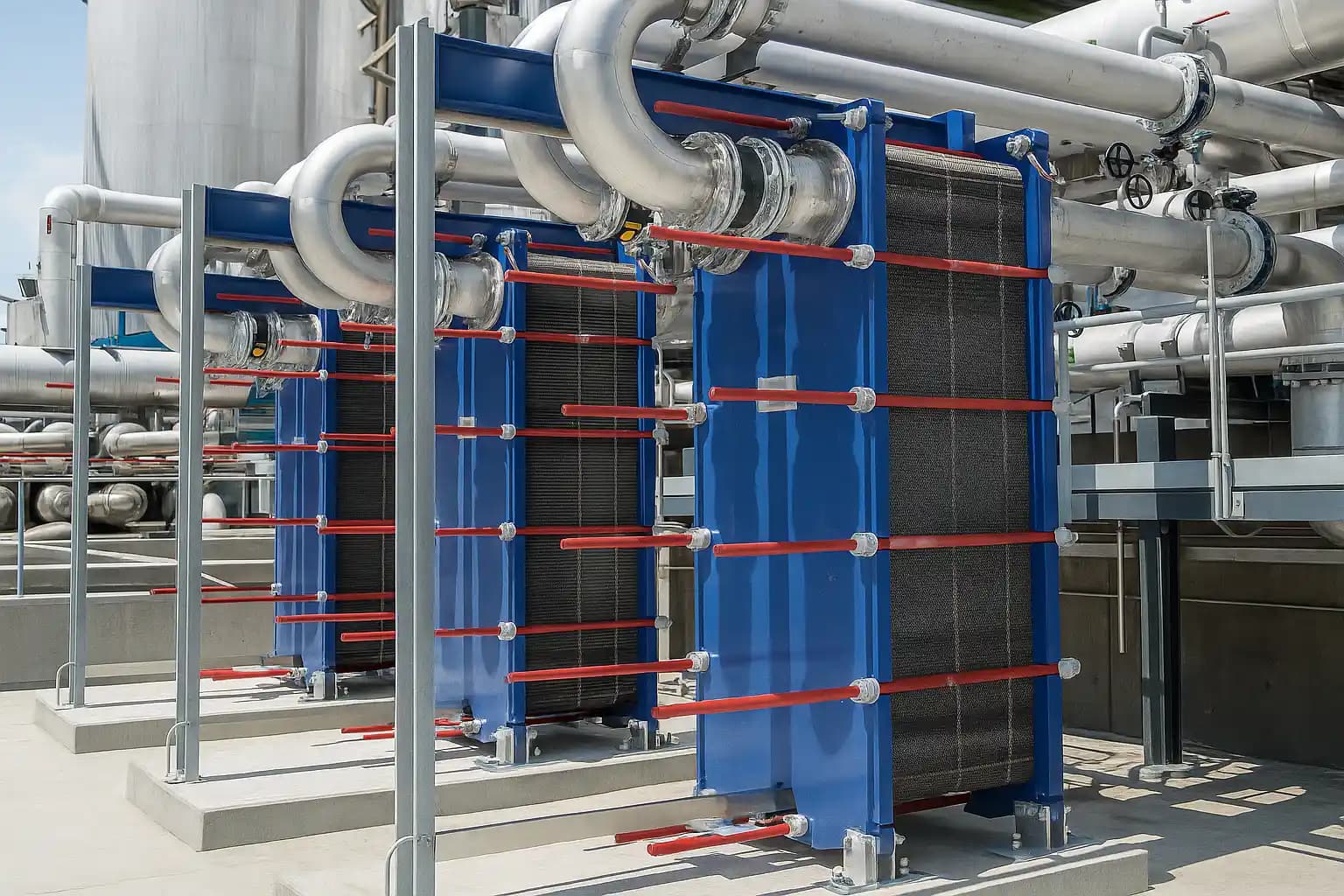

بررسی نقش مبدل حرارتی صفحه ای در موتورخانه ها و کاربردهای آن در سیستم های تأسیساتی

چرا مبدل حرارتی صفحه ای در موتورخانه‌ها مهم شده است؟

در طراحی موتورخانه‌های مدرن، موضوع فقط تولید گرما یا سرمایش نیست؛ بلکه انتقال بهینه انرژی حرارتی با کمترین اتلاف اهمیت اصلی را دارد.

در این میان، مبدل حرارتی صفحه ای (Plate Heat Exchanger) به‌عنوان یکی از کارآمدترین تجهیزات انتقال حرارت، نقش کلیدی در سیستم‌های تأسیساتی، به‌ویژه در موتورخانه‌های مرکزی ساختمان‌های بزرگ، بیمارستان‌ها، هتل‌ها و صنایع دارد.

این نوع مبدل به دلیل طراحی فشرده، راندمان بالا و کنترل دقیق دما، جایگزین بسیاری از مبدل‌های سنتی پوسته و لوله شده است.

مبدل حرارتی صفحه ای چیست؟

مبدل حرارتی صفحه ای از مجموعه‌ای از صفحات نازک فلزی تشکیل شده است که سیالات گرم و سرد به‌صورت متناوب بین این صفحات جریان می‌یابند و تبادل حرارت از طریق سطح فلزی صفحات انجام می‌شود.

ویژگی ساختاری:

• سطح انتقال حرارت بسیار بالا
• ضخامت کم صفحات
• جریان مخالف (Counter Flow)
• طراحی ماژولار و قابل توسعه

اصل عملکرد مبدل صفحه ای در موتورخانه

عملکرد این مبدل بر اساس انتقال حرارت هدایت و همرفت است.

سیال گرم و سرد بدون تماس مستقیم، از دو سمت صفحات عبور می‌کنند و انرژی حرارتی از طریق دیواره فلزی منتقل می‌شود.

ویژگی مهم:

جریان معمولاً به‌صورت جریان مخالف (Counter Flow) طراحی می‌شود که بیشترین راندمان حرارتی را ایجاد می‌کند.

بیشتر بخوانید: انتخاب و بهینه سازی مبدل حرارتی صفحه ای واشردار برای سامانه های صنعتی حساس

 فرمول پایه انتقال حرارت در مبدل صفحه ای

 توان انتقال حرارت

Q = U × A × ΔTlm

• Q = توان حرارتی (W)
• U = ضریب کلی انتقال حرارت
• A = سطح مؤثر انتقال حرارت
• ΔTlm = اختلاف دمای میانگین لگاریتمی

تحلیل مهندسی:

افزایش هرکدام از این پارامترها باعث افزایش راندمان سیستم می‌شود، اما در طراحی باید تعادل بین ابعاد، هزینه و افت فشار حفظ شود.

نقش مبدل صفحه ای در موتورخانه‌ها

در موتورخانه‌های مدرن، این مبدل‌ها وظایف مهمی دارند:

 جداسازی مدارها (Hydraulic Separation)

جدا کردن مدار اولیه (دیگ یا چیلر) از مدار ثانویه ساختمان

 انتقال حرارت بهینه

انتقال انرژی با کمترین افت حرارتی

کنترل دمای دقیق

حفظ دمای ثابت در سیستم‌های گرمایش و سرمایش

 افزایش راندمان کل موتورخانه

کاهش مصرف انرژی در پمپ‌ها و بویلرها

بیشتر بخوانید: مبدل حرارتی صفحه ای گسکت دار چیست و چرا در صنایع شیمیایی پرکاربرد است؟

 مزایای مبدل حرارتی صفحه ای در تأسیسات

• راندمان بسیار بالا (تا 95٪)
• ابعاد کوچک نسبت به ظرفیت
• وزن کم و نصب آسان
• قابلیت توسعه ظرفیت
• افت حرارتی کم
• نگهداری ساده

جدول مقایسه مبدل صفحه ای و پوسته و لوله در موتورخانه

 کاربردهای مبدل صفحه ای در سیستم‌های تأسیساتی

سیستم گرمایش مرکزی (Heating System)

• انتقال حرارت از دیگ به مدار ساختمان
• کنترل دمای آب گرم مصرفی

سیستم سرمایش (Chiller Systems)

• جداسازی مدار چیلر از فن‌کویل‌ها
• افزایش راندمان سرمایش

سیستم آب گرم مصرفی (DHW)

• تولید آب گرم بهداشتی
• جلوگیری از آلودگی متقاطع

موتورخانه بیمارستان‌ها

• کنترل دقیق دما
• ایمنی بالا
• جلوگیری از آلودگی سیال

تحلیل افت فشار در مبدل صفحه ای

یکی از نکات مهم طراحی، افت فشار است.

افت فشار

ΔP ∝ (L/D) × ρ × v²

تحلیل:

• افزایش سرعت جریان → افزایش راندمان حرارتی
• اما → افزایش افت فشار و مصرف پمپ

 طراحی بهینه یعنی تعادل بین این دو عامل

عوامل مؤثر بر راندمان مبدل صفحه ای

تعداد صفحات

جنس صفحات

 نوع جریان (آرام یا آشفته)

 اختلاف دمای ورودی

میزان رسوب‌گذاری

نکته مهم:
جریان آشفته در کانال‌های باریک بین صفحات باعث افزایش شدید راندمان می‌شود.

رسوب گذاری و تأثیر آن در موتورخانه ها

رسوب یکی از مهم‌ترین عوامل کاهش راندمان است.

اثرات:

• کاهش انتقال حرارت
• افزایش مصرف انرژی
• افزایش افت فشار

راهکارهای کنترل:

• فیلتر در ورودی
• شست‌وشوی دوره‌ای (CIP)
• استفاده از آب تصفیه‌شده

نقش مبدل صفحه ای در موتورخانه های هوشمند

در سیستم‌های جدید، مبدل صفحه‌ای به سیستم‌های هوشمند متصل است:

• کنترل PLC
• سنسور دما و فشار
• مدیریت انرژی خودکار
• اتصال به BMS ساختمان

نمودار عملکرد راندمان مبدل صفحه ای

راندمان ↑
100 | ●
90 | ●
80 | ●
70 | ●
60 | ●
|_____________________→ تعداد صفحات

اهمیت انتخاب صحیح مبدل صفحه ای در موتورخانه

در موتورخانه های مدرن، مبدل حرارتی صفحه ای فقط یک تجهیز جانبی نیست؛
بلکه یک نقطه کنترل انرژی کل ساختمان است.

اگر انتخاب و طراحی درست انجام نشود:

• مصرف انرژی بالا می‌رود
• پمپ‌ها تحت فشار قرار می‌گیرند
• دمای آب ناپایدار می‌شود
• و کل سیستم HVAC دچار اختلال می‌شود

 اصول انتخاب مبدل حرارتی صفحه ای

انتخاب این تجهیز بر اساس 4 پارامتر اصلی انجام می‌شود:

 ظرفیت حرارتی (Heat Load)

مقدار انرژی که باید منتقل شود.

  بار حرارتی

Q = m × Cp × ΔT

دبی جریان (Flow Rate)

هرچه دبی بالاتر باشد:

• سطح مبدل بزرگ‌تر لازم است
• افت فشار بیشتر می‌شود

اختلاف دمای کاری

ΔT تعیین‌کننده اندازه مبدل است.

• ΔT بالا → مبدل کوچک‌تر
• ΔT پایین → مبدل بزرگ‌تر

نوع سیال

• آب تمیز → راندمان بالا
• آب دارای املاح → رسوب‌پذیری بالا
• سیالات صنعتی → نیاز به متریال خاص

سایزینگ مهندسی مبدل صفحه ای

طراحی صحیح یعنی رسیدن به تعادل بین:

• راندمان
• افت فشار
• هزینه

 سطح انتقال حرارت

A = Q / (U × ΔTlm)

نکته مهندسی:

در طراحی واقعی:

• U تابع جریان
• ΔTlm تابع شرایط ورودی/خروجی
• A تابع کل عملکرد سیستم است

انتخاب تعداد صفحات در طراحی مبدل صفحه ای

تعداد صفحات یکی از مهم‌ترین پارامترهای طراحی است.

اثر افزایش صفحات:

• افزایش سطح انتقال حرارت
• افزایش راندمان
• افزایش افت فشار

رابطه مهندسی:

• صفحات بیشتر = راندمان بیشتر
• ولی تا یک نقطه بهینه

 تحلیل افت فشار در طراحی موتورخانه

افت فشار مستقیم روی مصرف برق پمپ‌ها تأثیر دارد.

افت فشار

ΔP ∝ (L/D) × ρ × v²

تحلیل عملی:

اگر افت فشار زیاد باشد:

• مصرف پمپ بالا می‌رود
• هزینه برق افزایش می‌یابد
• استهلاک سیستم بیشتر می‌شود

ضریب انتقال حرارت (U) در مبدل حرارتی صفحه ای

U مهم‌ترین شاخص راندمان است.

عوامل مؤثر:

• جنس صفحات
• سرعت جریان
• وضعیت رسوب
• نوع جریان (Laminar / Turbulent)

به همین دلیل، مقدار U را نمی‌توان تنها بر اساس مشخصات ظاهری مبدل تعیین کرد و باید شرایط واقعی فرآیند، دبی و خواص سیالات، دمای ورودی و خروجی، افت فشار مجاز و احتمال تشکیل رسوب در محاسبات لحاظ شود. در انتخاب یا طراحی یک مبدل مناسب، تجربه سازنده مبدل حرارتی صفحه ای در تعیین سطح انتقال حرارت، آرایش صفحات و انتخاب الگوی مناسب صفحات اهمیت زیادی دارد.

نکته:
در موتورخانه‌های مدرن هدف رسیدن به جریان آشفته کنترل‌شده است.

 طراحی بهینه برای موتورخانه (HVAC Optimization)

در سیستم‌های تأسیساتی، هدف فقط گرمایش نیست؛ بلکه:

استراتژی‌های بهینه‌سازی:

کنترل دبی متغیر (Variable Flow)

کنترل هوشمند دما

 استفاده از سنسورهای فشار و دما

 جدول طراحی انتخاب مبدل صفحه ای در موتورخانه

بیشتر بخوانید: مقایسه فنی مبدل های حرارتی صفحه ای لحیم کاری شده (Brazed) و جوشی (Welded) در شرایط عملیاتی

کنترل رسوب‌گذاری در طراحی

رسوب یکی از اصلی‌ترین مشکلات موتورخانه‌هاست.

اثرات:

• کاهش راندمان
• افزایش مصرف انرژی
• کاهش عمر مبدل

راهکارهای مهندسی:

• فیلتر ورودی
• سختی‌گیری آب
• شست‌وشوی دوره‌ای (CIP)

اتصال مبدل به سیستم هوشمند BMS

در ساختمان‌های هوشمند، بیمارستان‌ها، کارخانه‌های داروسازی و صنایع بهداشتی، مبدل حرارتی سیالات بهداشتی و دارویی معمولاً به سیستم مدیریت هوشمند ساختمان (BMS) متصل می‌شود تا تمامی پارامترهای عملکردی به‌صورت لحظه‌ای کنترل و پایش شوند. این یکپارچه‌سازی باعث افزایش راندمان انرژی، کاهش خطاهای انسانی و بهبود قابلیت اطمینان تجهیزات می‌شود. در پروژه‌هایی که از چیلر تراکمی برای تأمین آب سرد یا کنترل دمای فرآیند استفاده می‌شود، اتصال هم‌زمان مبدل حرارتی و چیلر به سیستم BMS امکان مدیریت هوشمند کل سیکل سرمایش و انتقال حرارت را فراهم می‌کند.

قابلیت‌ها:

• کنترل دما از مرکز
• مانیتورینگ مصرف انرژی
• هشدار خرابی
• تنظیم خودکار عملکرد

نمودار رابطه راندمان و تعداد صفحات

راندمان ↑
100 | ●
90 | ●
80 | ●
70 | ●
60 | ●
|_____________________→ تعداد صفحات

تفاوت سیستم خوب و سیستم واقعی در اجرا مشخص می‌شود

در طراحی‌های تئوری، همه چیز ایده‌آل است؛ اما در موتورخانه واقعی:

• کیفیت آب متغیر است
• دبی‌ها نوسان دارند
• اپراتور انسانی خطا دارد
• و شرایط محیطی پایدار نیست

به همین دلیل، عملکرد واقعی مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) تنها به طراحی مناسب وابسته نیست، بلکه به کیفیت نصب، راه‌اندازی و نگهداری آن نیز بستگی دارد.

نکته مهندسی:

یک مبدل حرارتی صفحه ای واشردار زمانی به راندمان واقعی و طول عمر مطلوب می‌رسد که علاوه بر طراحی صحیح، فرآیند نصب، تنظیم دبی‌ها، کنترل کیفیت آب، سرویس‌های دوره‌ای و بهره‌برداری اصولی نیز به‌درستی انجام شود. در غیر این صورت، اختلاف قابل‌توجهی بین عملکرد تئوری و عملکرد واقعی سیستم ایجاد خواهد شد.

الزامات نصب مبدل صفحه ای در موتورخانه

موقعیت فیزیکی نصب

مبدل باید در شرایط زیر نصب شود:

• کاملاً تراز (Leveling دقیق با خط شاقول)
• بدون تنش مکانیکی روی اتصالات
• دارای فضای سرویس حداقل 60 تا 100 سانتی‌متر
• دور از لرزش پمپ‌ها و بویلر

تحلیل مهندسی:

عدم تراز بودن حتی در حد چند درجه باعث:

• توزیع نامساوی جریان بین صفحات
• ایجاد نقاط داغ (Hot Spot)
• افزایش رسوب موضعی

می‌شود.

 جهت صحیح اتصال لوله‌کشی

در مبدل صفحه‌ای دو مدار داریم:

• مدار اولیه (Primary)
• مدار ثانویه (Secondary)

اصل طراحی:

جریان مخالف (Counter Flow)

Hot Fluid ←→ Cold Fluid

نکته مهندسی:
جریان مخالف باعث افزایش ΔT مؤثر و افزایش راندمان تا 15٪ نسبت به جریان موازی می‌شود.

مرحله هواگیری سیستم (Air Removal Engineering)

وجود هوا در مدار یکی از مخرب‌ترین عوامل کاهش راندمان است.

اثرات هوا:

• کاهش سطح مؤثر انتقال حرارت
• ایجاد کاویتاسیون در پمپ
• نوسان دمای خروجی
• افزایش مصرف انرژی

روش استاندارد هواگیری:

 پر کردن تدریجی مدار

 استفاده از Air Vent اتوماتیک

. هواگیری دستی در نقاط مرتفع

تثبیت فشار سیستم

نکته صنعتی:

وجود فقط 2 تا 3٪ هوا در مدار می‌تواند تا 20٪ راندمان را کاهش دهد.

بیشتر بخوانید: طراحی و انتخاب مبدل حرارتی صفحه ای در کاربردهای صنعتی

تنظیم دبی (Hydraulic Balancing)

یکی از مهم‌ترین مراحل بهره‌برداری واقعی.

اصل مهندسی:

تعادل دبی بین دو مدار باید دقیق باشد.

توان حرارتی

Q = m × Cp × ΔT

اگر دبی اشتباه تنظیم شود:

دبی کم:

• انتقال حرارت ناقص
• افزایش ΔT غیرکنترل‌شده

دبی زیاد:

• افت فشار بالا
• کاهش زمان تبادل حرارت

نتیجه:
 نقطه بهینه = تعادل بین دبی و افت فشار

راه‌اندازی اولیه (Commissioning Process)

راه‌اندازی غلط = 50٪ خرابی آینده سیستم

مراحل استاندارد:

 تست فشار (Hydrostatic Test)

• بررسی نشتی

• تست تحمل فشار

 هواگیری کامل مدار

• حذف کامل حباب‌های هوا

 افزایش تدریجی دما

• جلوگیری از شوک حرارتی

 تنظیم دبی اولیه

• رسیدن به نقطه طراحی

 پایدارسازی سیستم

• تثبیت ΔT و فشار

هشدار مهندسی:
افزایش ناگهانی دما = انبساط ناهمگن صفحات = کاهش عمر مبدل

در پایان فرآیند راه‌اندازی، اختلاف دمای ورودی و خروجی (ΔT)، فشار کاری، دبی و سایر پارامترهای عملیاتی به‌طور مداوم پایش می‌شوند تا سیستم به شرایط طراحی برسد. این مرحله در تجهیزاتی مانند مبدل حرارتی هوا خنک عمودی اهمیت ویژه‌ای دارد، زیرا عملکرد صحیح فن‌ها، گردش مناسب هوا و تثبیت شرایط عملیاتی، تأثیر مستقیمی بر راندمان نهایی و دوام تجهیز خواهد داشت.

کنترل عملکرد در بهره برداری (Operational Control)

پارامترهای کلیدی:

• دمای ورودی
• دمای خروجی
• اختلاف فشار دو سمت
• دبی واقعی جریان

شاخص مهم:

 راندمان حرارتی

η = (Q واقعی / Q طراحی) × 100

هدف:

حفظ راندمان بین 85٪ تا 95٪ در شرایط واقعی

مشکلات عملیاتی رایج و تحلیل مهندسی

کاهش دمای خروجی

دلایل:

• رسوب در صفحات
• کاهش دبی اولیه
• افت U value

افزایش افت فشار

دلایل:

• گرفتگی کانال‌ها
• افزایش ویسکوزیته سیال
• طراحی نامناسب مسیر جریان

نوسان دما

دلایل:

• کنترل ضعیف PID
• تغییر بار حرارتی ساختمان
• خطای سنسور دما

نگهداری پیشگیرانه (Preventive Maintenance)

برنامه استاندارد:

هر ماه:

• بررسی دما و فشار

• بررسی لرزش سیستم

هر 3 ماه:

• کنترل رسوب

• تست عملکرد دبی

هر 6 ماه:

• شست‌وشوی شیمیایی (CIP)

• بررسی صفحات

سالانه:

• بازبینی کامل مبدل

• تست عملکرد طراحی

شست‌وشوی صنعتی (CIP Cleaning System)

مراحل:

تزریق محلول اسیدی کنترل‌شده

گردش در مدار بسته

 حذف رسوبات معدنی

 شست‌وشو با آب خنثی

نکته:

CIP نامناسب = خوردگی صفحات = کاهش عمر مبدل

بهینه سازی عملکرد در شرایط واقعی

در بهره‌برداری واقعی، عملکرد مبدل حرارتی تنها به طراحی اولیه وابسته نیست؛ بلکه شرایط کاری، کیفیت سیال و نحوه کنترل سیستم نقش مهمی در دستیابی به حداکثر راندمان دارند.

روش‌های افزایش راندمان:

 کنترل دبی متغیر (VFD Pumps)

 کاهش سختی آب

 استفاده از سنسورهای هوشمند

 جلوگیری از نوسان فشار

نکته مهندسی:

حتی 1°C اختلاف دما در ورودی می‌تواند راندمان کل سیستم را تغییر دهد.

 نمودار عملکرد واقعی در زمان بهره‌برداری

راندمان
100 | ●
90 | ●
80 | ●
70 | ●
60 | ●
|______________________→ زمان بهره‌برداری

در موتورخانه، مشکل همیشه واضح نیست

در سیستم‌های واقعی تأسیسات، افت راندمان تجهیزات حرارتی و برودتی معمولاً به‌صورت تدریجی رخ می‌دهد و به ندرت به شکل یک خرابی ناگهانی ظاهر می‌شود. این موضوع به‌ویژه در اواپراتور چیلر اهمیت زیادی دارد، زیرا کاهش عملکرد آن می‌تواند به‌مرور باعث افت ظرفیت سرمایشی کل سیستم شود.به همین دلیل، مهندس تأسیسات باید بتواند بین:

• مشکل حرارتی
• مشکل هیدرولیکی
• مشکل کنترلی
• و مشکل رسوبی

تفکیک دقیق انجام دهد.

 کاهش راندمان حرارتی (Thermal Performance Drop)

نشانه‌ها:

• دمای خروجی کمتر از طراحی
• افزایش مصرف انرژی بویلر یا چیلر
• طولانی شدن زمان رسیدن به دمای تنظیم

تحلیل مهندسی:

 راندمان واقعی

η = (Q واقعی / Q طراحی) × 100

دلایل اصلی:

 رسوب حرارتی (Thermal Fouling)

• کاهش U value

• افزایش مقاومت حرارتی

کاهش دبی سیال

• عملکرد ضعیف پمپ

• گرفتگی مسیر

 کاهش اختلاف دمای مؤثر (ΔT)

• تنظیم اشتباه سیستم کنترل

نتیجه مهندسی:
اولین فرض همیشه باید رسوب یا افت جریان باشد، نه خرابی مبدل.

افزایش غیرعادی افت فشار (Abnormal Pressure Drop)

نشانه‌ها:

• فشار ورودی بالا
• فشار خروجی پایین
• افزایش بار پمپ

تحلیل:

 افت فشار

ΔP ∝ (L/D) × ρ × v²

علل اصلی:

گرفتگی کانال های صفحه ای

رسوب معدنی (Scale Formation)

افزایش ویسکوزیته سیال

 طراحی اشتباه دبی اولیه

نکته مهندسی:
افزایش افت فشار همیشه نشانه “گرفتگی تدریجی” است، نه خرابی ناگهانی.

 نوسان دمای خروجی (Temperature Instability)

نشانه‌ها:

• بالا و پایین شدن دمای آب
• عدم پایداری سیستم HVAC
• عملکرد نامنظم کنترلر

تحلیل کنترل:

حلقه کنترل استاندارد:

Setpoint → PID → Actuator → Heat Exchanger → Sensor → Feedback

دلایل:

تنظیم اشتباه PID

خرابی سنسور دما

 تغییر ناگهانی دبی

 تأخیر حرارتی سیستم (Thermal Lag)

نکته مهم:
در 70٪ موارد، مشکل از کنترلر است نه مبدل

رسوب گذاری شدید (Severe Fouling Condition)

نشانه‌ها:

• افت شدید راندمان
• افزایش مصرف انرژی
• اختلاف دمای غیرعادی

مدل مهندسی:

 مقاومت رسوب

Rf ↑ → U ↓ → Q ↓

دلایل:

1. سختی بالای آب

2. عدم فیلتراسیون مناسب

3. دمای بالای کاری

4. عدم شست‌وشوی دوره‌ای

راهکار:

• CIP شیمیایی
• سختی‌گیری آب
• فیلتر ورودی

خرابی آب‌بندی (Gasket Failure)

نشانه‌ها:

• نشتی خارجی
• افت فشار ناگهانی
• اختلاط دو سیال

تحلیل:

واشرها (Gaskets) در مبدل صفحه‌ای نقطه حساس هستند.

دلایل خرابی:

• دمای بیش از حد
• فشار بالا
• مواد شیمیایی خورنده
• عمر کاری بالا

نتیجه:
خرابی گسکت = توقف کامل سیستم

کاهش ضریب انتقال حرارت (U-Value Degradation)

نشانه‌ها:

• نیاز به انرژی بیشتر
• عدم رسیدن به دمای طراحی

فرمول:

 مقاومت حرارتی کل

1/U = Rf + Rwall + Rconv

تحلیل:

بیشترین سهم افت U معمولاً مربوط به:

• رسوب
• و کاهش آشفتگی جریان

است.هنگام خرید مبدل حرارتی صفحه ای، تنها ظرفیت حرارتی اولیه نباید ملاک انتخاب باشد؛ بلکه طراحی صفحات، کیفیت ساخت، قابلیت شستشو و مقاومت در برابر رسوب‌گیری نیز اهمیت بالایی دارند. زیرا در بهره‌برداری واقعی، مهم‌ترین عامل حفظ راندمان بلندمدت مبدل، جلوگیری از کاهش ضریب انتقال حرارت (U) و کنترل رسوب‌گذاری است.

 ایرادات طراحی (Design Faults in Field)

گاهی مشکل از اجرا نیست، از طراحی است.

نشانه‌ها:

• عملکرد ضعیف از روز اول
• عدم رسیدن به ظرفیت طراحی

دلایل:

 انتخاب اشتباه سطح مبدل

 برآورد غلط دبی

 انتخاب اشتباه نوع جریان

 عدم لحاظ افت فشار واقعی

نکته مهندسی:
اگر مشکل از روز اول وجود دارد → 90٪ طراحی اشتباه است

 جدول عیب یابی سریع مهندسی

بیششتر بخوانید: مبدل حرارتی صفحه ای – راهنمای جامع، کاربردها و مشخصات فنی

روش مهندسی تشخیص سریع (Fault Diagnosis Logic)

الگوریتم تصمیم‌گیری:

بررسی دما

بررسی فشار

بررسی دبی

بررسی کنترلر

بررسی رسوب

نکته:

مهندس حرفه‌ای همیشه عیب‌یابی را از موارد ساده، کم‌هزینه و قابل اندازه‌گیری آغاز کرده و سپس به سمت بررسی‌های پیچیده‌تر و تخصصی‌تر حرکت می‌کند. این روش در مبدل حرارتی صفحه ای بریز (Brazed Plate Heat Exchanger) موجب کاهش زمان توقف و افزایش دقت تشخیص خرابی می‌شود.

سوالات متداول مبدل حرارتی صفحه ای در موتورخانه (FAQ)
