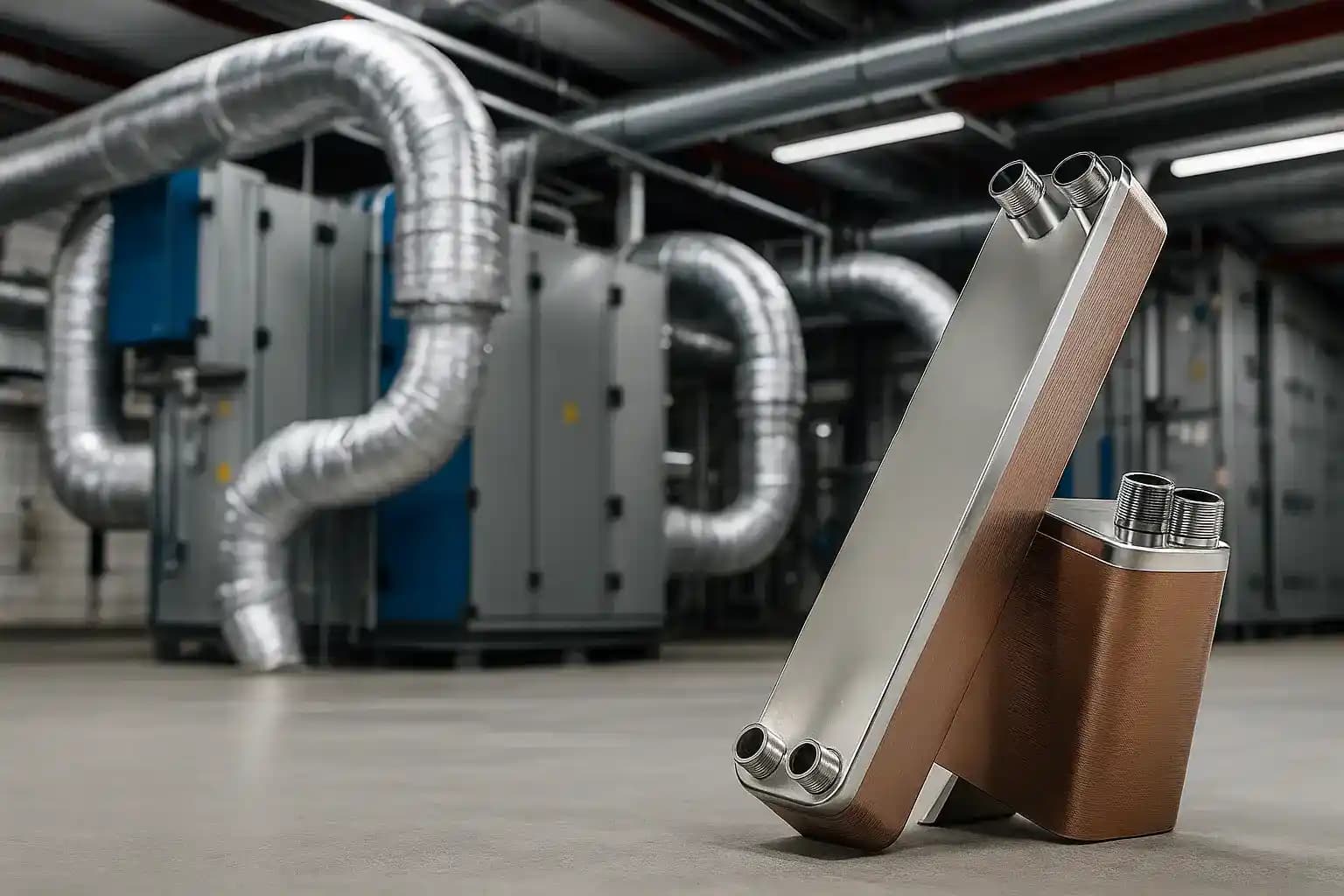

بررسی انتقال حرارت فشرده در مبدل های حرارتی صفحه ای جوشی

اهمیت خنک کن روغن هیدرولیک در سیستم های صنعتی

در سیستم‌های هیدرولیکی، کنترل دمای روغن یکی از مهم ترین پارامترهای طراحی محسوب می‌شود. افزایش دما باعث کاهش ویسکوزیته روغن، افت راندمان پمپ‌ها، افزایش نشتی داخلی و در نهایت کاهش عمر تجهیزات می‌شود. به همین دلیل انتخاب صحیح خنک کن روغن هیدرولیک (Hydraulic Oil Cooler) یک موضوع حیاتی در طراحی مدارهای صنعتی است.

در صنایع سنگین مانند فولاد، تزریق پلاستیک، ماشین‌آلات راه‌سازی و سیستم‌های پرس هیدرولیک، مدیریت حرارت نه تنها یک انتخاب بلکه یک ضرورت مهندسی است. در بسیاری از سیستم های هیدرولیکی صنعتی، انتخاب تجهیزات مناسب برای کنترل دمای روغن تأثیر مستقیمی بر راندمان و پایداری عملکرد مجموعه دارد. به همین دلیل، مبدل حرارتی هوا خنک افقی به عنوان یکی از راهکارهای مؤثر برای دفع حرارت و مدیریت دمای سیال در مدارهای مختلف مورد استفاده قرار می‌گیرد.

انواع خنک‌کن روغن هیدرولیک

خنک کن هوا خنک (Air Cooled Oil Cooler)

این نوع از رادیاتور و فن برای کاهش دمای روغن استفاده می‌کند.

مزایا:

• نصب ساده
• عدم نیاز به آب
• هزینه نگهداری پایین

معایب:

• راندمان پایین‌تر در محیط‌های گرم
• حساس به گرد و غبار

خنک کن آب خنک (Water Cooled Oil Cooler)

در این سیستم از تبادل حرارت بین آب و روغن استفاده می‌شود.

مزایا:

• راندمان بسیار بالا
• مناسب برای سیستم‌های سنگین

معایب:

• نیاز به منبع آب
• هزینه نگهداری بالاتر

 مبدل های حرارتی صفحه‌ای (Plate Heat Exchanger)

طراحی فشرده و راندمان بالا برای سیستم‌های دقیق صنعتی.

جهت استعلام قیمت روز مبدل حرارتی فین تیوب و مشاوره با کارشناسان، کلیک کنید.

جدول مقایسه انواع خنک کن روغن هیدرولیک

در صنایع مختلف، دستگاه تصفیه صنعتی UF مدل EX-UF400 یکی از راهکارهای مؤثر برای حذف ذرات معلق، کدورت، باکتری‌ها و آلاینده‌های موجود در آب محسوب می‌شود. این سیستم با بهره‌گیری از فناوری اولترافیلتراسیون (UF)، کیفیت آب را بهبود بخشیده و از تجهیزات صنعتی در برابر رسوب و آلودگی محافظت می‌کند. راندمان بالا، بهره‌برداری آسان و قابلیت استفاده در کاربردهای مختلف صنعتی و تأسیساتی، این دستگاه را به گزینه‌ای مناسب برای فرآیندهای تصفیه آب تبدیل کرده است. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/industrial-water-purifier-with-uf-filter

پارامترهای مهم در طراحی خنک‌کن روغن هیدرولیک

برای انتخاب صحیح باید پارامترهای زیر بررسی شوند:

• دبی روغن (Flow Rate)
• اختلاف دمای ورودی و خروجی
• ظرفیت حرارتی روغن
• شرایط محیطی
• فشار کاری سیستم

فرمول‌های مهم در محاسبات خنک‌کن روغن هیدرولیک

محاسبه توان حرارتی

 توان حرارتی (Heat Load)

Q = m × Cp × ΔT

Q = توان حرارتی (W)
m = دبی جرمی روغن (kg/s)
Cp = ظرفیت حرارتی روغن
ΔT = اختلاف دما

فرمول انتقال حرارت کلی

انتقال حرارت

Q = U × A × ΔTlm

U = ضریب انتقال حرارت
A = سطح تبادل حرارت
ΔTlm = اختلاف دمای لگاریتمی

بیشتر بخوانید: اهمیت استفاده از مبدل‌های حرارتی استنلس استیل در صنایع داروسازی؛ از بهداشت فرآیند تا پایداری عملکرد

نمودار عملکرد دما در سیستم هیدرولیک

• محور X: زمان
• محور Y: دمای روغن
• منحنی افزایش دما بدون خنک‌کن
• منحنی کنترل‌شده با خنک‌کن مناسب

روش‌های انتخاب خنک‌کن روغن هیدرولیک (Hydraulic Oil Cooler Selection)

 محاسبه بار حرارتی

ابتدا باید میزان گرمای تولید شده توسط سیستم محاسبه شود.

 تعیین شرایط محیطی

دمای محیط نقش مهمی در انتخاب نوع کولر دارد.

انتخاب نوع خنک‌کن

بر اساس ظرفیت و محدودیت‌های نصب

 بررسی افت فشار

افت فشار نباید باعث کاهش راندمان مدار شود.

یکی از عوامل مؤثر بر عملکرد پایدار تجهیزات هیدرولیکی، مدیریت صحیح انتقال انرژی حرارتی است. در این میان، مبدل حرارتی پوسته و لوله دو پاس می‌تواند نقش مهمی در کنترل دمای سیالات صنعتی ایفا کند.

جدول راهنمای انتخاب خنک‌کن

بیشتر بخوانید: انتخاب مبدل حرارتی پوسته و لوله بر اساس ظرفیت و شرایط عملیاتی

محاسبه دقیق بار حرارتی در سیستم هیدرولیک

اولین و مهم‌ترین گام در طراحی خنک کن، تعیین میزان حرارتی است که باید دفع شود.در برخی فرآیندهای صنعتی، وجود ذرات معلق و احتمال تشکیل رسوب می‌تواند عملکرد سیستم را تحت تأثیر قرار دهد. به همین علت، مبدل حرارتی اسپیرال در بخشی از کاربردهای تخصصی انتقال حرارت به عنوان راهکاری مناسب شناخته می‌شود.

فرمول اصلی بار حرارتی:

توان حرارتی سیستم هیدرولیک

Q = ρ × Qv × Cp × (Tout - Tin)

توضیحات:

• Q = توان حرارتی (W)
• ρ = چگالی روغن (kg/m³)
• Qv = دبی حجمی (m³/s)
• Cp = ظرفیت گرمایی ویژه روغن
• Tout = دمای خروجی روغن
• Tin = دمای ورودی روغن

مثال عددی صنعتی:

فرض کنید:

• دبی روغن = 0.02 m³/s
• چگالی = 850 kg/m³
• Cp = 1900 J/kg.K
• ΔT = 15°C

 تحلیل انتقال حرارت در خنک کن روغن هیدرولیک

در این مرحله باید مشخص کنیم کولر چگونه این حرارت را دفع می‌کند.

فرمول انتقال حرارت کلی:

معادله انتقال حرارت کولر

Q = U × A × ΔTlm

تعاریف:

• U = ضریب کلی انتقال حرارت (W/m².K)
• A = سطح تبادل حرارت (m²)
• ΔTlm = اختلاف دمای میانگین لگاریتمی

نکته مهندسی مهم:

افزایش راندمان کولر معمولاً از دو مسیر انجام می‌شود:

• افزایش سطح A
• افزایش ضریب U (با بهبود جریان سیال و طراحی فین‌ها)

اختلاف دمای لگاریتمی (ΔTlm)

یکی از مهم‌ترین پارامترها در طراحی کولرهاست.

 اختلاف دمای لگاریتمی

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

تفسیر مهندسی:

• ΔT1 = اختلاف دمای ورودی
• ΔT2 = اختلاف دمای خروجی
• هرچه ΔTlm بیشتر باشد → انتقال حرارت بهتر

جدول انتخاب ضریب انتقال حرارت (U)

برای خرید مستقیم مبدل حرارتی هوا خنک از تولیدکننده و دریافت مشاوره مهندسی، کلیک کنید.

طراحی سطح تبادل حرارت

با داشتن Q و U، می‌توان سطح کولر را طراحی کرد:

فرمول طراحی سطح:

سطح تبادل حرارت

A = Q / (U × ΔTlm)

مثال طراحی واقعی:

فرض کنیم:

• Q = 500,000 W
• U = 120 W/m².K
• ΔTlm = 25°C

تحلیل افت فشار در خنک‌کن روغن

افت فشار یکی از مشکلات مهم طراحی است.

فرمول ساده افت فشار:

 افت فشار

پارامترها:

• f = ضریب اصطکاک
• L = طول مسیر جریان
• D = قطر لوله
• V = سرعت جریان

نکته مهندسی:

افزایش سطح کولر همیشه خوب نیست؛ چون:

• افت فشار افزایش می‌یابد
• توان پمپ بیشتر مصرف می‌شود

نمودار عملکرد حرارتی سیستم

توضیح نمودار پیشنهادی :

• محور X: زمان (min)
• محور Y: دمای روغن (°C)

سه منحنی:

1. بدون خنک‌کن → افزایش شدید دما
2. خنک‌کن ضعیف → کنترل نسبی
3. خنک‌کن بهینه → تثبیت دما در محدوده استاندارد

 تحلیل طراحی در شرایط محیطی مختلف

جدول تأثیر محیط:

جهت انتخاب و خرید مبدل حرارتی دوار با راندمان بازیافت انرژی بالا، کلیک کنید.

استراتژی طراحی مهندسی بهینه

یک طراحی حرفه‌ای باید شامل موارد زیر باشد:

• طراحی با 20 تا 30٪ ظرفیت رزرو
• بررسی شرایط پیک بار
• کنترل افت فشار زیر 1.5 بار
• استفاده از کنترل دمای اتوماتیک
• انتخاب روغن با شاخص ویسکوزیته بالا

چرا بیشتر سیستم‌های هیدرولیک دچار مشکل حرارتی می‌شوند؟

در بسیاری از پروژه‌های صنعتی، انتخاب خنک‌کن روغن هیدرولیک به‌درستی انجام نمی‌شود. نتیجه این خطاها معمولاً به شکل‌های زیر ظاهر می‌شود:

• افزایش دمای غیر استاندارد روغن
• کاهش راندمان پمپ‌ها و شیرها
• خرابی زودرس سیل‌ها (Seals)
• افزایش مصرف انرژی
• توقف خط تولید

نکته مهم این است که بیش از 60٪ مشکلات حرارتی در سیستم‌های هیدرولیک ناشی از طراحی اشتباه خنک کن است، نه کیفیت تجهیزات. در شرایطی که ظرفیت انتقال انرژی و دوام تجهیز اهمیت بالایی دارد، استفاده از راهکارهای مهندسی مناسب ضروری است. از این رو، مبدل حرارتی چند لوله ای در بسیاری از صنایع به عنوان یکی از تجهیزات قابل اعتماد شناخته می‌شود.

خطای انتخاب ظرفیت پایین خنک‌کن (Under Design)

یکی از رایج‌ترین اشتباهات مهندسان، انتخاب کولر با ظرفیت کمتر از بار واقعی سیستم است.

نتیجه این خطا:

• دمای روغن از 60°C عبور می‌کند
• کاهش شدید ویسکوزیته
• افزایش نشتی داخلی پمپ

تحلیل مهندسی:

وقتی Q (بار حرارتی) واقعی بیشتر از ظرفیت کولر باشد:

عدم تعادل حرارتی

Q_generated > Q_removal

 نتیجه: سیستم وارد حالت Overheating می‌شود.

خطای انتخاب بیش از حد بزرگ (Over Design)

برخلاف تصور، انتخاب کولر خیلی بزرگ هم مشکل‌ساز است.

مشکلات:

• افزایش افت فشار
• مصرف انرژی اضافی فن یا پمپ آب
• هزینه اولیه بالا
• کاهش راندمان سیکلی سیستم

خطای عدم توجه به ΔT محیطی

بسیاری از طراحان فقط دمای روغن را بررسی می‌کنند، نه دمای محیط.

نکته مهم:

اگر دمای محیط 45°C باشد، انتخاب کولر استاندارد برای 25°C اشتباه است. در برخی واحدهای صنعتی که کنترل دقیق فرآیندهای حرارتی اهمیت دارد، مبدل حرارتی الکتریکی می‌تواند به عنوان یک راهکار مکمل برای تأمین انرژی حرارتی و حفظ پایداری عملکرد سیستم مورد استفاده قرار گیرد.

 خطای نصب نامناسب خنک‌کن

موارد رایج:

• نصب در مسیر جریان هوای گرم موتور
• فاصله کم از منابع حرارتی
• عدم تهویه مناسب اطراف کولر

 خطای انتخاب اشتباه نوع کولر

 بهینه‌سازی سیستم خنک‌کاری هیدرولیک

روش‌های افزایش راندمان:

 کنترل هوشمند دما (Thermal Control)

استفاده از سنسور دما و کنترل دور فن باعث کاهش مصرف انرژی می‌شود.

افزایش سطح تبادل حرارت

با استفاده از فین‌های آلومینیومی یا افزایش سطح لوله‌ها:

افزایش سطح حرارتی

A ∝ Q / ΔT

استفاده از مدار بای‌پس (Bypass Circuit)

این روش باعث می‌شود:

• فقط بخشی از روغن خنک شود
• فشار روی کولر کاهش یابد

 بهینه‌سازی جریان روغن

کاهش تلاطم و طراحی مسیرهای کوتاه‌تر باعث افزایش راندمان انتقال حرارت می‌شود. کنترل دمای روغن در شرایط کاری سنگین نیازمند تجهیزاتی با ظرفیت انتقال حرارت مناسب است. از این رو، مبدل حرارتی هوا خنک عمودی در برخی کاربردهای صنعتی به عنوان گزینه‌ای مناسب برای بهبود فرآیند خنک‌کاری شناخته می‌شود.

 Case Study واقعی صنعتی (کارخانه تزریق پلاستیک)

وضعیت اولیه:

• دمای روغن: 72°C
• توقف‌های مکرر خط تولید
• استفاده از کولر هوا خنک کوچک

مشکل اصلی:

Under Design بودن ظرفیت کولر

تحلیل مهندسی:

بار حرارتی واقعی:

Q ≈ 320 kW

کولر نصب شده:

Q_capacity ≈ 180 kW

 اختلاف: 140 kW کمبود ظرفیت

راه‌حل:

• نصب کولر آب خنک
• افزایش سطح تبادل حرارت
• اضافه کردن کنترل دما

نتیجه نهایی:

• کاهش دما به 48°C
• افزایش راندمان سیستم 28٪
• کاهش توقف خط تولید 90٪

مقایسه عملکرد قبل و بعد از بهینه سازی

در صنایع مختلف، نیروگاه‌ها، واحدهای تولیدی و تأسیسات آب و فاضلاب، سیستم های تصفیه الکترودیالیز (EDR) مدل EX-600 به عنوان یکی از فناوری‌های پیشرفته برای کاهش شوری و حذف یون‌های محلول در آب شناخته می‌شوند. این سیستم‌ها با بهره‌گیری از فرآیند الکترودیالیز برگشتی، امکان تصفیه آب با راندمان بالا، مصرف بهینه انرژی و عملکرد پایدار را فراهم می‌کنند. استفاده از فناوری EDR می‌تواند کیفیت آب خروجی را بهبود بخشیده و هزینه‌های بهره‌برداری و نگهداری را در بسیاری از کاربردهای صنعتی کاهش دهد. برای مشاهده مشخصات فنی، ویژگی‌های عملکردی و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/electrodialysis-treatment-systems-edr

 تحلیل مهندسی مصرف انرژی در خنک کن ها

یکی از اهداف مهم طراحی مدرن، کاهش مصرف انرژی است.

رابطه توان مصرفی:

توان مصرفی فن

P = V × I

یا در سیستم‌های حرارتی:

راندمان انرژی

η = Q_out / P_input

برای کاربردهای صنعتی متنوع، خرید مبدل حرارتی لوله ای به دلیل راندمان مناسب و ساختار استاندارد، یکی از رایج‌ترین انتخاب‌ها در سیستم‌های انتقال حرارت است.

استراتژی طراحی حرفه‌ای (Industrial Best Practice)

یک طراحی حرفه‌ای باید شامل موارد زیر باشد:

• تحلیل بار حرارتی واقعی (نه تخمینی)
• در نظر گرفتن شرایط پیک
• انتخاب کولر با 25٪ ظرفیت رزرو
• کنترل هوشمند دما
• بررسی افت فشار در کل مدار

سوالات تخصصی خنک کن روغن هیدرولیک FAQ
