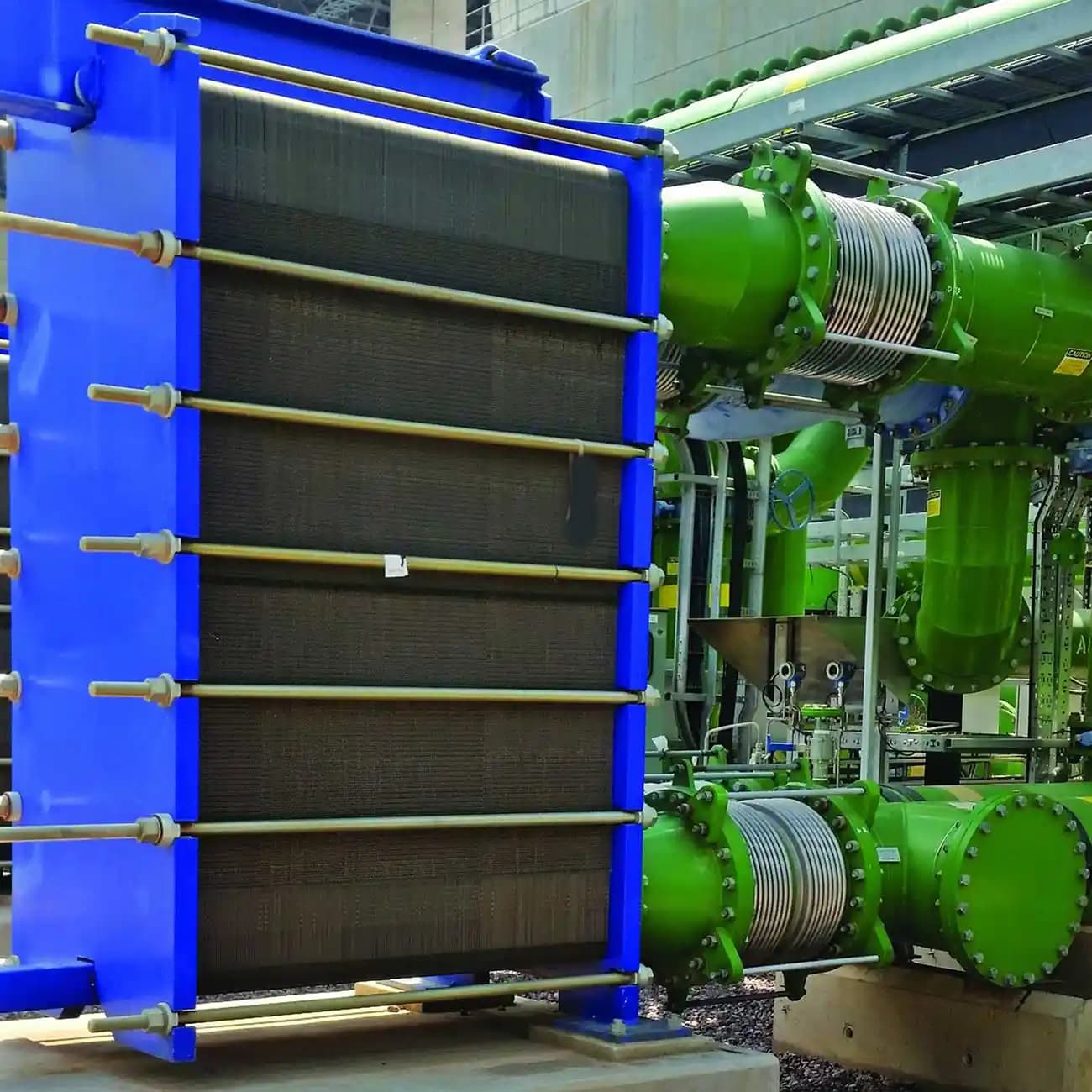

مبدل حرارتی صفحه ای BPHE از چه موادی ساخته می‌شود؟ | بررسی کامل متریال‌ها، ساختار و اتصالات در Brazed Plate Heat Exchanger

مبدل حرارتی صفحه ای لحیم‌شده (BPHE – Brazed Plate Heat Exchanger) یکی از پیشرفته‌ترین تجهیزات انتقال حرارت در سیستم‌های HVAC، تبرید، صنایع غذایی، دارویی و فرآیندهای صنعتی است. این نوع مبدل به دلیل ابعاد کوچک، راندمان بسیار بالا و انتقال حرارت مؤثر جایگزین بسیاری از مبدل‌های حجیم‌تر شده است. در بسیاری از سیستم‌های انتقال حرارت، انتخاب نوع مبدل نقش مهمی در راندمان و طول عمر تجهیزات ایفا می‌کند. به همین دلیل، مبدل حرارتی صفحه ای واشردار در پروژه‌هایی که نیاز به سرویس و نگهداری دوره‌ای دارند، مورد توجه مهندسان قرار می‌گیرد.

اما یکی از مهم‌ترین سوالات مهندسی در طراحی و انتخاب این تجهیز این است:

مبدل حرارتی BPHE دقیقاً از چه موادی ساخته می‌شود و چرا انتخاب متریال در عملکرد آن حیاتی است؟

در این مقاله، به‌صورت کاملاً مهندسی به بررسی ساختار، متریال‌ها و نقش اتصالات در عملکرد این تجهیز می‌پردازیم.

ساختار کلی مبدل حرارتی صفحه ای جوشی

مبدل حرارتی صفحه ای بریز یا همان جوشی از مجموعه ای از صفحات نازک فلزی موج‌دار تشکیل شده است که روی هم قرار گرفته و در نقاط تماس، با استفاده از فرآیند مبدل حرارتی لحیم کاری (Brazing) به هم متصل می‌شوند.

ساختار اصلی شامل:

• صفحات انتقال حرارت (Heat Transfer Plates)
• لایه لحیم (معمولاً مس یا نیکل)
• کانال‌های جریان سیال سرد و گرم
• ورودی و خروجی سیالات

این ساختار باعث ایجاد سطح تماس بسیار بالا بین سیال و دیواره فلزی می‌شود که نتیجه آن افزایش شدید راندمان انتقال حرارت است.

مهم ترین متریال در ساخت مبدل حرارتی صفحه ای جوشی

انتخاب متریال در مبدل حرارتی صفحه ای تأثیر مستقیم بر:

• راندمان حرارتی
• مقاومت در برابر خوردگی
• عمر مفید تجهیز
• تحمل فشار و دما

دارد.در مبدل حرارتی صفحه ای اکسرلند، انتخاب جنس صفحات و متریال مناسب باید بر اساس نوع سیال، دمای کاری، فشار عملیاتی و شرایط خورندگی انجام شود تا تجهیز از نظر عملکرد حرارتی و دوام مکانیکی با نیازهای پروژه مطابقت داشته باشد.

استنلس استیل (Stainless Steel) – متریال اصلی صفحات

رایج‌ترین ماده مورد استفاده در صفحات BPHE، فولاد ضدزنگ است.

گریدهای مهم:

• AISI 304

• AISI 316 / 316L

• مقاومت بالا در برابر خوردگی

• تحمل فشار و دمای بالا

• مناسب برای آب، بخار و سیالات صنعتی

• سطح صاف و مناسب برای انتقال حرارت

استنلس استیل تعادل مناسبی بین راندمان حرارتی و دوام مکانیکی ایجاد می‌کند. یکی از عوامل مؤثر در عملکرد پایدار سیستم های حرارتی، انتخاب تجهیزی متناسب با شرایط کاری است. از این رو، مبدل حرارتی پوسته و لوله دو پاس در بسیاری از کاربردهای صنعتی به عنوان راهکاری قابل اعتماد شناخته می‌شود.

مس (Copper) – ماده لحیم‌کاری (Brazing Material)

در اغلب BPHEها از مس برای اتصال صفحات استفاده می‌شود.

نقش مس:

• ایجاد اتصال دائمی بین صفحات
• انتقال حرارت در نقاط تماس
• افزایش یکپارچگی ساختار

مزایا:

• هدایت حرارتی بسیار بالا
• هزینه مناسب
• فرآیند تولید ساده

محدودیت:

• حساس به برخی سیالات خورنده (مثل آمونیاک در برخی شرایط)

 نیکل (Nickel Brazed BPHE)

در شرایط خاص صنعتی از نیکل به‌جای مس استفاده می‌شود.

کاربرد:

• صنایع شیمیایی
• سیالات خورنده (اسیدها، آب شور)
• دما و فشار بالا

مزایا:

• مقاومت بسیار بالا در برابر خوردگی
• مناسب برای محیط‌های سخت صنعتی

عیب:

• هزینه بالاتر نسبت به مس
• هدایت حرارتی کمتر از مس

جدول مقایسه متریال های مبدل حرارتی صفحه ای بریز

برای بررسی مشخصات فنی و خرید چیلر تراکمی آب خنک متناسب با نیاز پروژه، کلیک کنید.

تاثیر متریال بر راندمان انتقال حرارت

انتقال حرارت در BPHE به شدت به جنس صفحات وابسته است. هرچه ضریب هدایت حرارتی (Thermal Conductivity) بالاتر باشد، عملکرد بهتر خواهد بود. در برخی کاربردهای صنعتی، شرایط کاری متغیر نیازمند تجهیزاتی با انعطاف‌پذیری بالا است. به همین دلیل، مبدل حرارتی UTUBE در بسیاری از پروژه‌های حرارتی و فرآیندی به کار گرفته می‌شود.

انتقال حرارت کلی

Q = U × A × ΔTlm

در این رابطه:

• U به شدت تحت تاثیر جنس صفحات است
• A سطح تماس بین سیال و فلز است
• ΔTlm اختلاف دمای میانگین لگاریتمی است

ضخامت صفحات و اثر آن بر عملکرد

یکی از پارامترهای مهم در طراحی BPHE، ضخامت صفحات است.

• ضخامت کمتر → انتقال حرارت بهتر
• ضخامت بیشتر → مقاومت مکانیکی بالاتر

اما کاهش بیش از حد ضخامت می‌تواند باعث:

• کاهش استحکام
• افزایش ریسک نشتی
• کاهش عمر تجهیز

شود.

نقش طراحی موج دار صفحات (Corrugation)

صفحات BPHE صاف نیستند، بلکه دارای الگوهای موج‌دار هستند.

این طراحی باعث:

• افزایش سطح انتقال حرارت
• ایجاد تلاطم در جریان
• کاهش لایه مرزی حرارتی

می‌شود.

جهت انتخاب و خرید مبدل حرارتی هوا خنک با راندمان بالا و عملکرد بهینه، کلیک کنید.

فرمول مهم در تحلیل انتقال حرارت مبدل حرارتی صفحه ای لحیمی

انتقال انرژی سیال
Q = m × Cp × ΔT

این رابطه نشان می‌دهد که ظرفیت حرارتی سیال و اختلاف دما نقش کلیدی در عملکرد سیستم دارند.

اثر خوردگی بر عملکرد متریال

خوردگی یکی از مهم‌ترین عوامل کاهش راندمان BPHE است.

• کاهش ضخامت صفحات
• افزایش مقاومت حرارتی
• کاهش عمر مفید

استفاده از استنلس استیل 316 یا نیکل در محیط‌های خورنده ضروری است. در صنایع مختلف، افزایش سطح تماس حرارتی یکی از راهکارهای بهبود راندمان سیستم محسوب می‌شود. به همین دلیل، مبدل حرارتی لوله ای در بسیاری از کاربردهای گرمایشی و خنک‌کاری مورد استفاده قرار می‌گیرد.

نقش اتصالات در مبدل حرارتی صفحه ای بریز

در BPHE برخلاف مبدل‌های سنتی، صفحات با لحیم دائمی به هم متصل می‌شوند.

انواع اتصال:

• اتصال لحیمی (Brazed)
• اتصال رزوه‌ای در ورودی/خروجی
• اتصال فلنجی در سیستم‌های بزرگ‌تر

اتصالات باید:

• تحمل فشار بالا داشته باشند
• نشتی نداشته باشند
• با متریال صفحات سازگار باشند

مزایای استفاده از مبدل حرارتی صفحه ای بریز نسبت به مبدل‌های سنتی

• ابعاد بسیار کوچک‌تر
• راندمان حرارتی بالاتر
• وزن کمتر
• سطح انتقال حرارت بیشتر
• نگهداری ساده‌تر

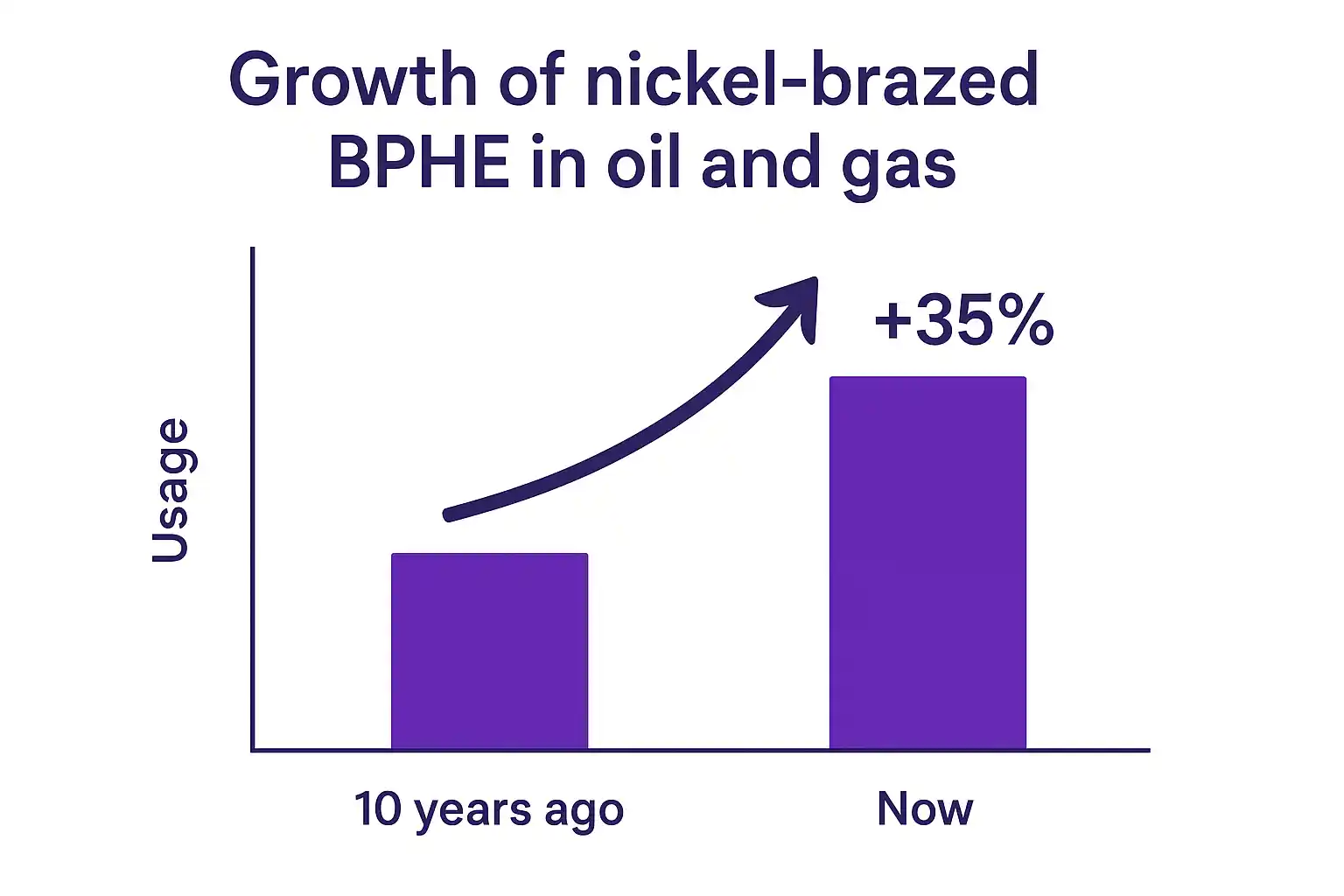

نمودار مبدل حرارتی صفحه ای جوشی

روند رشد استفاده از BPHE نیکل‌بریزد در صنایع نفت و گاز طی ۱۰ سال اخیر حدود ۳۵٪ افزایش داشته و دلیل آن مقاومت بالای نیکل در برابر خوردگی سیالات پیچیده و آمونیاکی است.

تاثیر متریال بر ضریب انتقال حرارت (U-factor)

ضریب کلی انتقال حرارت (U) یکی از مهم‌ترین پارامترهای طراحی BPHE است و به شدت به جنس صفحات وابسته است.

هرچه هدایت حرارتی متریال بیشتر باشد:

• انتقال انرژی سریع‌تر انجام می‌شود
• اختلاف دمای مورد نیاز کاهش می‌یابد
• راندمان کلی سیستم افزایش می‌یابد

اما این تنها عامل نیست؛ ضخامت، زبری سطح و رسوب نیز اثر مستقیم دارند. انتخاب صحیح تجهیزات انتقال حرارت می‌تواند تأثیر قابل توجهی بر هزینه‌های بهره‌برداری داشته باشد. از این رو، مبدل حرارتی لوله مارپیچ در برخی فرآیندهای تخصصی نقش مهمی در بهینه‌سازی عملکرد ایفا می‌کند.

مقایسه رفتار حرارتی متریال‌های رایج در BPHE

• استنلس استیل 304: تعادل مناسب بین دوام و راندمان
• استنلس استیل 316: مقاوم‌تر در برابر خوردگی، مناسب سیالات خورنده
• مس (در لایه لحیم): هدایت حرارتی بسیار بالا
• نیکل: عملکرد پایدار در محیط‌های شیمیایی سخت

رابطه راندمان حرارتی با متریال صفحات

راندمان واقعی سیستم تابعی از مقاومت حرارتی کل است.

  راندمان حرارتی مبدل

η = (Q واقعی / Q تئوری) × 100

در BPHE، کاهش مقاومت حرارتی صفحات باعث افزایش مستقیم راندمان می‌شود.

بیشتر بخوانید: تحلیل جریان سیال در مبدل حرارتی دو لوله ای

مقاومت حرارتی لایه‌ای در BPHE

مقاومت حرارتی کل از چند لایه تشکیل می‌شود:

• لایه سیال گرم
• دیواره فلزی (صفحه)
• لایه لحیم (Brazing layer)
• لایه سیال سرد

هر لایه یک مقاومت حرارتی ایجاد می‌کند که مجموع آن عملکرد کل سیستم را تعیین می‌کند.

 مقاومت حرارتی کلی

R_total = Σ (L / (k × A))

اثر خوردگی (Corrosion) بر عملکرد BPHE

خوردگی یکی از مهم‌ترین عوامل افت راندمان در طول زمان است.

اثرات اصلی:

• کاهش ضخامت صفحات
• افزایش مقاومت حرارتی
• کاهش سطح موثر انتقال حرارت
• افزایش احتمال نشتی

در محیط‌های کلرایدی یا اسیدی، استفاده از استنلس استیل 316 یا نیکل ضروری است.

جدول تحلیل اثر خوردگی بر متریال‌ها

جهت خرید انواع دیگ بخار، استعلام قیمت روز و دریافت مشاوره فنی، کلیک کنید.

رسوب‌گذاری (Fouling) و تاثیر آن بر متریال

رسوب‌گذاری یکی از چالش‌های اصلی BPHE است.

اثرات:

• افزایش ضخامت لایه مرزی
• کاهش ضریب انتقال حرارت
• افزایش افت دما
• کاهش راندمان کلی سیستم

رسوب بیشتر در سطوح زبر و سیالات سخت رخ می‌دهد.

رابطه رسوب با کاهش انتقال حرارت

 مقاومت رسوب

R_f = 1 / U_eff - 1 / U_clean

افزایش R_f نشان‌دهنده کاهش عملکرد سیستم در طول زمان است.

تاثیر ضخامت صفحه بر راندمان و رسوب

ضخامت صفحات دو اثر متضاد دارد:

• ضخامت کم:
  • انتقال حرارت بهتر
  • حساسیت بیشتر به خوردگی
• ضخامت زیاد:
  • مقاومت مکانیکی بالا
  • کاهش راندمان حرارتی

بنابراین طراحی باید بهینه باشد نه حداکثری. در سیستم‌هایی که محدودیت فضا وجود دارد، استفاده از تجهیزات فشرده اهمیت بیشتری پیدا می‌کند. از این رو، مبدل حرارتی فین پلیت به عنوان یکی از راهکارهای مؤثر در انتقال انرژی حرارتی شناخته می‌شود.

نمودارهای تحلیلی عملکرد BPHE

 متریال vs راندمان حرارتی

مس → بیشترین راندمان اولیه
استیل → راندمان پایدارتر در طول زمان

 رسوب vs ضریب انتقال حرارت (U)

افزایش رسوب باعث افت شدید U می‌شود (رابطه غیرخطی)

ضخامت صفحه vs افت فشار

افزایش ضخامت → کاهش افت فشار موضعی ولی کاهش راندمان حرارتی

رفتار حرارتی در شرایط عملیاتی واقعی

در شرایط واقعی، عملکرد BPHE تحت تاثیر موارد زیر است:

• نوسان دمای ورودی
• تغییر دبی جریان
• کیفیت سیال (TDS، ذرات معلق)
• تغییر فشار سیستم

این عوامل باعث می‌شوند رفتار سیستم از حالت ایده‌آل فاصله بگیرد.

نقش زبری سطح (Surface Roughness)

سطح صفحات BPHE کاملاً صاف نیست و الگوهای موج‌دار دارد. کیفیت تبادل حرارت تأثیر مستقیمی بر بهره‌وری تجهیزات دارد و به همین دلیل، مبدل حرارتی اسپیرال در برخی کاربردهای تخصصی به عنوان گزینه‌ای مناسب مطرح می‌شود.

مزایا:

• افزایش تلاطم
• افزایش انتقال حرارت

معایب:

• افزایش احتمال رسوب
• افزایش افت فشار موضعی

اثر ویسکوزیته سیال بر انتخاب متریال

سیالات با ویسکوزیته بالا:

• انتقال حرارت کمتر
• نیاز به سطح تماس بیشتر
• حساسیت بیشتر به طراحی متریال

مثال صنعتی واقعی از تحلیل عملکرد BPHE

در یک سیستم HVAC صنعتی:

• مشکل: افت راندمان بعد از 6 ماه
• علت: رسوب کربنات کلسیم روی صفحات SS304
• تحلیل: افزایش R_f و کاهش U
• اصلاح: تغییر متریال به SS316 + افزایش فیلتراسیون سیال

نتیجه:

• افزایش 18٪ راندمان حرارتی
• کاهش 30٪ نرخ رسوب‌گذاری
• پایداری عملکرد در بلندمدت

بررسی اتصالات در مبدل حرارتی صفحه‌ای BPHE + طراحی ورودی/خروجی و بهینه‌سازی عملکرد صنعتی

در این مرحله وارد یکی از بخش‌های بسیار مهم اما کمتر دیده‌شده در طراحی مبدل حرارتی صفحه‌ای BPHE می‌شویم: اتصالات (Connections) و نحوه ورود و خروج سیال.
در عمل، حتی اگر بهترین متریال و طراحی صفحات انتخاب شود، یک اتصال نامناسب می‌تواند باعث افت راندمان، نشتی، افزایش افت فشار و حتی از کار افتادن کل سیستم شود.

بنابراین طراحی اتصالات در BPHE فقط یک موضوع مکانیکی نیست، بلکه یک بخش کاملاً هیدرولیکی و حرارتی از طراحی محسوب می‌شود. کاهش اتلاف انرژی و افزایش سطح تبادل حرارت از اهداف مهم طراحی تجهیزات صنعتی است. به همین علت، مبدل حرارتی فین تیوب در بسیاری از صنایع برای بهبود عملکرد سیستم‌ها مورد استفاده قرار می‌گیرد.

نقش اتصالات در عملکرد BPHE

اتصالات در مبدل حرارتی صفحه‌ای وظیفه دارند:

• هدایت صحیح سیال به داخل کانال‌های صفحه‌ای
• جلوگیری از ایجاد آشفتگی غیرکنترلی در ورودی
• کاهش افت فشار موضعی (Local Pressure Drop)
• جلوگیری از ایجاد جریان برگشتی (Reverse Flow)
• حفظ توزیع یکنواخت جریان در کل سطح مبدل

هرگونه طراحی ضعیف در این بخش، می‌تواند کل مزایای BPHE را کاهش دهد.

بیشتر بخوانید: چرا کیفیت جوشکاری در ساخت مبدل های حرارتی پوسته و لوله بسیار حیاتی است؟

انواع اتصالات در مبدل حرارتی BPHE

 اتصال رزوه‌ای (Threaded Connection)

رایج‌ترین نوع اتصال در سیستم‌های کوچک و متوسط.

ویژگی‌ها:

• نصب آسان
• هزینه پایین
• مناسب برای فشارهای متوسط

محدودیت:

• افت فشار موضعی بیشتر نسبت به سایر روش‌ها
• محدودیت در سایزهای بزرگ

 اتصال جوشی (Welded Connection)

در سیستم‌های صنعتی سنگین استفاده می‌شود.

ویژگی‌ها:

• مقاومت بالا در برابر فشار و دما
• عدم نشتی در شرایط بحرانی
• مناسب برای صنایع نفت و گاز

محدودیت:

• تعمیر دشوار
• هزینه نصب بالا

اتصال فلنجی (Flanged Connection)

برای سیستم‌هایی که نیاز به بازبینی و تعمیر دوره‌ای دارند.

ویژگی‌ها:

• قابلیت جداسازی آسان
• مناسب برای سیستم‌های بزرگ
• انعطاف‌پذیر در نگهداری

محدودیت:

• احتمال نشتی در صورت نصب غیر اصولی
• اشغال فضای بیشتر

جدول مقایسه انواع اتصالات BPHE

بیشتر بخوانید:مبدل حرارتی مسی | مرجع جامع مهندسی طراحی، انتخاب و بهره‌برداری صنعتی

تاثیر طراحی ورودی بر افت فشار

یکی از مهم‌ترین عوامل در عملکرد BPHE، طراحی ناحیه ورودی سیال است.

اگر جریان به‌صورت نامناسب وارد مبدل شود:

• جریان دچار آشفتگی اولیه می‌شود
• توزیع جریان در صفحات یکنواخت نخواهد بود
• افت فشار موضعی افزایش می‌یابد
• راندمان انتقال حرارت کاهش پیدا می‌کند

تحلیل افت فشار موضعی در اتصالات

 افت فشار موضعی

ΔP_local = K × (ρ × v² / 2)

در این رابطه:

• K ضریب افت موضعی اتصال است
• v سرعت سیال در ورودی است
• ρ چگالی سیال است

نقش طراحی کلکتور (Header) در BPHE

کلکتور یا توزیع‌کننده جریان نقش مهمی در یکنواختی عملکرد دارد.

اگر طراحی مناسب نباشد:

• برخی صفحات بیش‌بار می‌شوند
• برخی صفحات کم‌کار می‌شوند
• راندمان کلی کاهش می‌یابد

اثر طراحی خروجی بر عملکرد سیستم

طراحی خروجی نیز به اندازه ورودی مهم است. خروجی نامناسب باعث:

• ایجاد back pressure
• افزایش افت فشار کلی
• اختلال در جریان پایدار
• کاهش راندمان حرارتی

می‌شود.

در پروژه‌های تهویه مطبوع صنعتی، تجاری و ساختمانی، چیلر تراکمی آب خنک یکی از کارآمدترین تجهیزات تولید آب سرد برای تأمین سرمایش پایدار و با راندمان بالا محسوب می‌شود. این سیستم‌ها با استفاده از برج خنک کننده و کندانسور آب‌خنک، عملکردی بهینه در انتقال حرارت داشته و در ظرفیت‌های مختلف برای ساختمان‌های بزرگ، مراکز تجاری، بیمارستان‌ها، هتل‌ها و واحدهای صنعتی مورد استفاده قرار می‌گیرند. مصرف انرژی بهینه، طول عمر بالا، قابلیت کارکرد مداوم و عملکرد پایدار در شرایط مختلف از مهم‌ترین مزایای چیلرهای آب خنک به شمار می‌رود. برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/water-colling-chiller

نمودارهای تحلیلی اتصالات BPHE

نوع اتصال vs افت فشار موضعی

جوشی < فلنجی < رزوه‌ای (از نظر افت فشار)

 سرعت سیال vs افت فشار در ورودی

افزایش سرعت باعث رشد نمایی افت فشار موضعی می‌شود

 کیفیت طراحی ورودی vs راندمان حرارتی

طراحی بهتر ورودی → توزیع بهتر جریان → راندمان بالاتر

اثر اتصالات بر توزیع جریان در صفحات

اگر جریان به‌صورت یکنواخت وارد صفحات نشود:

• برخی کانال‌ها جریان بیشتری دریافت می‌کنند
• برخی کانال‌ها تقریباً بلااستفاده می‌مانند
• سطح مؤثر انتقال حرارت کاهش می‌یابد

این پدیده در صنعت به عنوان Flow Maldistribution شناخته می‌شود.

رابطه توان و افت فشار در اتصالات

توان هیدرولیکی

P = ΔP × Q

این رابطه نشان می‌دهد که حتی افت فشارهای کوچک در اتصالات، در دبی‌های بالا می‌تواند مصرف انرژی قابل توجهی ایجاد کند. افزایش راندمان انرژی در واحدهای صنعتی نیازمند تجهیزاتی با طراحی مهندسی‌شده است. به همین علت، مبدل حرارتی دو لوله ای در بسیاری از فرآیندهای حرارتی و برودتی مورد استفاده قرار می‌گیرد.

طراحی بهینه اتصالات در BPHE

برای رسیدن به طراحی بهینه باید:

• از ایجاد زوایای تند در ورودی جلوگیری شود
• قطر ورودی متناسب با دبی انتخاب شود
• مسیر جریان تا حد امکان مستقیم باشد
• از دیفیوزر (Diffuser) در ورودی استفاده شود
• افت فشار موضعی در طراحی لحاظ شود

مثال صنعتی واقعی

در یک سیستم تبرید صنعتی:

• مشکل: افت راندمان 20٪ در عملکرد BPHE
• بررسی: طراحی نامناسب ورودی رزوه‌ای
• علت: ایجاد آشفتگی شدید در ابتدای صفحات

اصلاح:

• تغییر اتصال به فلنجی
• افزودن دیفیوزر ورودی

نتیجه:

• کاهش 15٪ افت فشار
• افزایش 18٪ راندمان حرارتی
• توزیع یکنواخت جریان در صفحات
