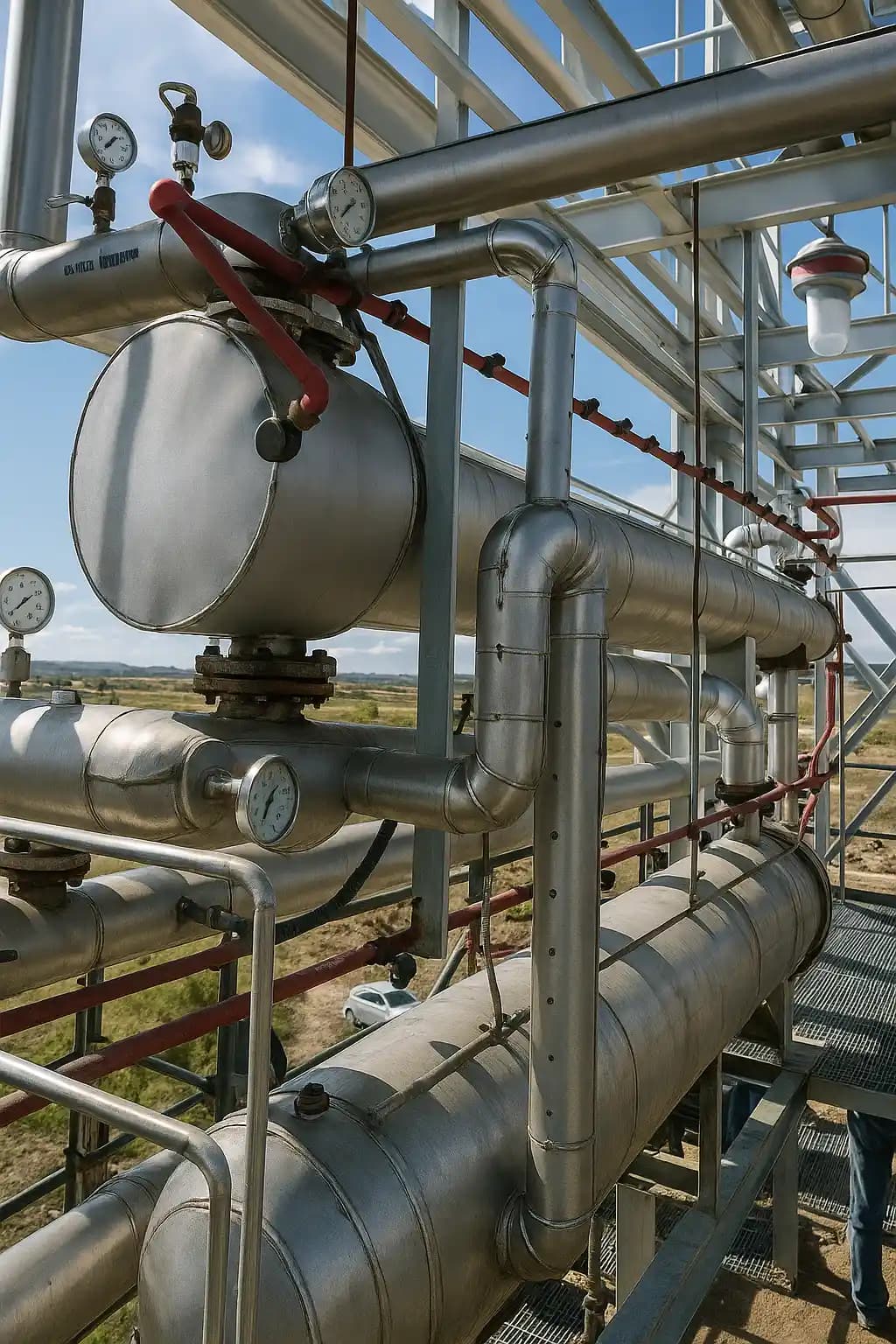

تحلیل جریان سیال در مبدل حرارتی دو لوله ای

اهمیت جهت جریان (Flow Arrangement)

در مبدل‌های دو لوله‌ای، دو نوع آرایش جریان وجود دارد:

جریان همسو (Parallel Flow)

در این حالت، هر دو سیال در یک جهت حرکت می‌کنند. اختلاف دما به تدریج کاهش می‌یابد.

جریان مخالف (Counter Flow)

در این حالت، سیال‌ها در خلاف جهت هم حرکت می‌کنند و بیشترین راندمان حرارتی حاصل می‌شود.

نمودار مفهومی تغییر دما در طول مبدل

در طراحی‌های مهندسی معمولاً از نمودارهای دما-طول استفاده می‌شود. این نمودار نشان می‌دهد که چگونه دمای سیالات در طول مسیر تغییر می‌کند.

نکات مهندسی در طراحی اولیه

در طراحی مبدل حرارتی دو لوله‌ای باید به نکات زیر توجه شود:

اهمیت رفتار واقعی سیال در طراحی صنعتی

در شرایط واقعی، سیال هیچ‌وقت دقیقاً طبق مدل‌های ساده کتابی رفتار نمی‌کند. عواملی مثل:

باعث می‌شوند تحلیل جریان پیچیده‌تر شود.

در نتیجه، هدف مهندسی این است که یک مدل نزدیک به واقعیت بسازیم، نه یک مدل ایده آل.

تعیین نوع جریان و اثر آن بر راندمان

نوع جریان در مبدل حرارتی دو لوله‌ای یکی از مهم‌ترین عوامل تعیین‌کننده عملکرد حرارتی سیستم است. تشخیص آرام یا آشفته بودن جریان معمولاً با استفاده از عدد رینولدز (Reynolds Number) انجام می‌شود و نتایج آن در طراحی سایر مبدل‌ها، به‌ویژه مبدل حرارتی پوسته و لوله، نیز اهمیت زیادی دارد؛ زیرا نوع جریان مستقیماً بر میزان انتقال حرارت و افت فشار تأثیر می‌گذارد.

عدد رینولدز و تشخیص جریان

 عدد رینولدز

Re = (ρ × v × D) / μ

• Re < 2300 → جریان آرام
• 2300 تا 4000 → گذار
• Re > 4000 → جریان آشفته

در طراحی صنعتی مبدل‌های حرارتی، معمولاً تلاش می‌شود جریان وارد ناحیه آشفته شود، چون انتقال حرارت در این حالت بسیار بهتر انجام می‌شود.

تحلیل انتقال حرارت واقعی (با درنظر گرفتن مقاومت‌ها)

در سیستم واقعی، انتقال حرارت فقط به اختلاف دما وابسته نیست. مقاومت‌های حرارتی مختلف در مسیر وجود دارند.

 ضریب انتقال حرارت کلی واقعی

1/U = 1/hi + Rf,i + Rwall + Rf,o + 1/ho

در این رابطه:

• hi و ho: ضرایب انتقال حرارت داخلی و خارجی
• Rf: مقاومت رسوب (Fouling)
• Rwall: مقاومت دیواره لوله

نکته مهم مهندسی:
در بسیاری از پروژه‌های واقعی، بیشترین افت راندمان به دلیل رسوب‌گذاری است، نه طراحی اولیه.

تحلیل افت فشار در مبدل دو لوله‌ای

افت فشار یکی از محدودکننده‌های اصلی طراحی است، چون مستقیماً روی توان پمپ اثر می‌گذارد.

ΔP = f × (L/D) × (ρv²/2)

نکات کلیدی طراحی:

• افزایش سرعت → افزایش انتقال حرارت

• اما همزمان → افزایش شدید افت فشار
• بنابراین طراحی همیشه یک نقطه بهینه دارد

در مهندسی واقعی، هدف رسیدن به بیشترین انتقال حرارت با کمترین افت فشار ممکن است.

در مبدل های هواخنک، افت فشار سمت هوا (Air Side) غالب است و معمولاً بین ۱۰۰ تا ۲۵۰ Pa طراحی می‌شود. افزایش سرعت هوا باعث بهبود انتقال حرارت می‌گردد، اما افت فشار را به صورت квадрати (∝ v²) و توان فن را به صورت مکعبی (∝ v³) افزایش می‌دهد. طراحی بهینه همیشه تعادل بین حداکثر انتقال حرارت و حداقل افت فشار/مصرف انرژی فن را هدف قرار می‌دهد. پره‌های لوله و تعداد ردیف‌ها عوامل کلیدی در کنترل افت فشار هستند.

عدد نوسلت و شدت انتقال حرارت جابجایی

Nu = (h × D) / k

در جریان آشفته داخل لوله:

Nu = 0.023 × Re^0.8 × Pr^0.4

این رابطه یکی از پایه‌ای‌ترین روابط در طراحی مبدل‌های حرارتی صنعتی است.

تحلیل انرژی و تغییر دما در طول مبدل

در مبدل حرارتی دو لوله‌ای، دما به صورت خطی تغییر نمی‌کند، بلکه تابع اختلاف دمای لحظه‌ای بین دو سیال است.

نرخ انتقال حرارت

Q = m × Cp × ΔT

در طراحی واقعی، این رابطه با معادله انرژی ترکیب شده و پروفایل دمایی در طول لوله استخراج می‌شود تا رفتار حرارتی مبدل با دقت بیشتری پیش‌بینی گردد. امروزه این رویکرد در طراحی و توسعه محصولات بسیاری از تولیدکنندگان مبدل‌های حرارتی، از جمله Exerland، مورد استفاده قرار می‌گیرد؛ به‌طوری‌که با بهره‌گیری از مدل‌سازی عددی، شبیه‌سازی CFD و تحلیل انرژی، عملکرد حرارتی، افت فشار و ابعاد مبدل پیش از ساخت بهینه‌سازی می‌شوند.

اختلاف دمای میانگین لگاریتمی (LMTD)

یکی از مهم‌ترین ابزارهای طراحی مبدل:

 اختلاف دمای میانگین لگاریتمی

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این مقدار پایه اصلی طراحی سطح انتقال حرارت است.

جدول مقایسه عملکرد جریان‌ها در مبدل دو لوله‌ای

بیشتر بخوانید: ارزیابی اقتصادی مبدل های حرارتی پوسته و لوله در کاربردهای صنعتی

تحلیل مهندسی مثال واقعی

فرض کنید یک مبدل حرارتی دو لوله‌ای با مشخصات زیر داریم:

• دبی جرمی: 0.6 kg/s
• قطر لوله: 0.025 m
• چگالی: 1000 kg/m³
• ویسکوزیته: 0.001 Pa.s
• سرعت متوسط: 2 m/s

محاسبه عدد رینولدز:

 عدد رینولدز

Re = (ρ × v × D) / μ

نتیجه:
Re ≈ 50000 → جریان کاملاً آشفته

تحلیل مهندسی رفتار دمایی سیال

در طول مبدل:

• سیال گرم به تدریج انرژی از دست می‌دهد
• سیال سرد انرژی جذب می‌کند
• نرخ تغییر دما وابسته به اختلاف دمای لحظه‌ای است

در طراحی صنعتی، این رفتار با استفاده از مدل های عددی و روابط تجربی مورد تحلیل قرار می‌گیرد تا توزیع دما، راندمان انتقال حرارت و عملکرد حرارتی سیستم با دقت بیشتری پیش بینی شود. این نوع تحلیل، به‌ویژه در طراحی و بهینه سازی مبدل حرارتی دو لوله ای، نقش مهمی در انتخاب ابعاد مناسب، شرایط کاری بهینه و افزایش بازده حرارتی مبدل ایفا می‌کند.

نکات طراحی حرفه‌ای (کاملاً صنعتی)

در طراحی واقعی مبدل حرارتی دو لوله‌ای باید به موارد زیر توجه شود:

• جلوگیری از سرعت بیش از حد (برای کاهش افت فشار)
• انتخاب طول بهینه مبدل
• استفاده از مواد مقاوم در برابر خوردگی
• در نظر گرفتن Fouling Factor واقعی
• طراحی بر اساس شرایط پایدار (Steady-State)

کاربرد در سیستم های چیلر تراکمی

در سیستم های چیلر تراکمی، این مبدل‌ها معمولاً در:

• پیش‌سردکن‌ها
• کندانسورها
• بازیافت حرارت

استفاده می‌شوند.

هدف اصلی در این سیستم‌ها:

• افزایش COP
• کاهش مصرف برق کمپرسور
• کنترل دقیق دمای مبرد

  ---

مدل سازی، طراحی بهینه و تحلیل CFD در مبدل حرارتی دو لوله‌ای

در این فاز وارد سطح کاملاً مهندسی و صنعتی تحلیل جریان سیال در مبدل حرارتی دو لوله‌ای (Double Pipe Heat Exchanger) می‌شویم. در این مرحله، تمرکز تنها بر محاسبات تحلیلی نیست، بلکه از روش‌های مدل‌سازی عددی (Numerical Modeling)، دینامیک سیالات محاسباتی (CFD) و بهینه‌سازی طراحی برای بررسی رفتار جریان، توزیع دما، افت فشار و عملکرد حرارتی مبدل استفاده می‌شود. این رویکردها در طراحی تجهیزات مورد استفاده در پالایشگاه‌ها، صنایع فرآیندی و سیستم‌های چیلر تراکمی نقش تعیین‌کننده‌ای در افزایش راندمان و کاهش هزینه‌های بهره‌برداری دارند.

در کنار مبدل حرارتی دو لوله‌ای، مبدل حرارتی لوله مارپیچ (Helical Coil Heat Exchanger) نیز به دلیل هندسه خمیده و ایجاد جریان‌های ثانویه ناشی از انحنای لوله، یکی از گزینه‌های مهم در مطالعات پیشرفته CFD و بهینه‌سازی حرارتی محسوب می‌شود. در این نوع مبدل، تشکیل گردابه‌های دین سبب افزایش اختلاط سیال، کاهش ضخامت لایه مرزی و در نتیجه افزایش ضریب انتقال حرارت می‌شود. به همین دلیل، تحلیل عددی و بهینه‌سازی مبدل حرارتی لوله مارپیچ در بسیاری از کاربردهای صنعتی، به‌ویژه سیستم‌های تبرید، بازیافت حرارت و تجهیزات فرآیندی، به‌عنوان روشی مؤثر برای دستیابی به راندمان حرارتی بالاتر و طراحی بهینه مورد توجه قرار گرفته است.

مدل سازی جریان سیال در مبدل حرارتی دو لوله‌ای

چرا مدل‌سازی در طراحی مبدل اهمیت دارد؟

در طراحی سنتی، فرض می‌شود جریان یکنواخت و پایدار است. اما در واقعیت:

• سرعت در مرکز و دیواره متفاوت است

• دما در طول شعاع تغییر می‌کند
• گردابه‌ها در جریان آشفته ایجاد می‌شوند
• افت فشار موضعی رخ می‌دهد

بنابراین برای رسیدن به طراحی دقیق، باید از مدل‌سازی عددی استفاده شود.

معادلات حاکم بر جریان (Governing Equations)

در تحلیل CFD، سه معادله اصلی استفاده می‌شود:

معادله پیوستگی (حفظ جرم)

معادله پیوستگی

∂ρ/∂t + ∇·(ρV) = 0

 معادله مومنتوم (ناویر–استوکس)

معادله ناویر استوکس

ρ(∂V/∂t + V·∇V) = -∇P + μ∇²V

 معادله انرژی

 معادله انرژی

ρCp(∂T/∂t + V·∇T) = k∇²T

این سه معادله، پایه تمامی شبیه‌سازی‌های حرارتی–سیالی هستند و برای پیش‌بینی میدان سرعت، توزیع فشار و پروفیل دما در تجهیزات انتقال حرارت به کار می‌روند. در طراحی و تحلیل کندانسور چیلر نیز حل هم‌زمان این معادلات نقش مهمی در ارزیابی فرآیند چگالش مبرد، افزایش ظرفیت دفع حرارت، کاهش افت فشار و بهینه‌سازی عملکرد حرارتی سیستم ایفا می‌کند.

تحلیل CFD در مبدل حرارتی دو لوله‌ای

هدف از CFD در طراحی مبدل

استفاده از CFD (Computational Fluid Dynamics) در مبدل دو لوله‌ای برای این اهداف است:

بیشتر بخوانید: مدلسازی و بهینه سازی عملکرد مبدل های حرارتی لوله پره ای برای کاربردهای صنعتی

مراحل شبیه‌سازی CFD

 ایجاد هندسه (Geometry)

مدل شامل:
