نقش مبدلهای حرارتی لوله پرهای در صنایع مدرن
در بسیاری از فرآیندهای صنعتی، مدیریت و انتقال انرژی حرارتی یکی از مهمترین چالشهای مهندسی محسوب میشود. تجهیزات حرارتی مانند بویلرها، کورهها، کمپرسورها و توربینها همگی مقدار قابل توجهی انرژی تولید میکنند که باید به شکل کنترلشده بین سیالات مختلف منتقل شود. در این میان، مبدلهای حرارتی نقش کلیدی در افزایش بهرهوری انرژی، کاهش مصرف سوخت و بهبود عملکرد سیستمهای صنعتی دارند.
یکی از کارآمدترین انواع مبدلها، مبدل های حرارتی لوله پرهای یا Fin Tube Heat Exchanger هستند. این نوع مبدلها به دلیل داشتن سطح انتقال حرارت بسیار بالا، در بسیاری از کاربردهای صنعتی مورد استفاده قرار میگیرند. در این تجهیزات، پرهها به سطح لولهها متصل میشوند تا سطح تماس با سیال افزایش پیدا کند و در نتیجه انتقال حرارت با راندمان بیشتری انجام شود.
در سالهای اخیر، با افزایش قیمت انرژی و اهمیت کاهش مصرف سوخت، موضوع مدلسازی و بهینه سازی عملکرد مبدل های حرارتی لوله پره ای به یکی از مهمترین موضوعات در مهندسی انرژی و طراحی تجهیزات حرارتی تبدیل شده است.

مبدل حرارتی لوله پره ای چیست؟
مبدل حرارتی لوله پره ای نوعی مبدل حرارتی است که در آن برای افزایش سطح انتقال حرارت از پرههایی که به لوله متصل هستند استفاده میشود. این پرهها معمولاً از فلزاتی با رسانایی حرارتی بالا مانند آلومینیوم یا مس ساخته میشوند.
ساختار اصلی این مبدل شامل اجزای زیر است:
لوله انتقال حرارتپرههای افزایش سطح
بدنه مبدل
سیستم توزیع جریان
هدف اصلی استفاده از پرهها افزایش سطح موثر انتقال حرارت است. در بسیاری از سیستمها، ضریب انتقال حرارت سمت گاز بسیار پایینتر از سمت مایع است. بنابراین اضافه کردن پرهها باعث میشود مقاومت حرارتی کاهش یافته و انتقال انرژی بهبود یابد.
اهمیت استفاده از مبدلهای فین دار در صنایع
مبدلهای فین دار به دلیل راندمان بالا در انتقال حرارت، در صنایع مختلف کاربرد گستردهای دارند. برخی از مهمترین مزایای این مبدلها عبارتاند از:
افزایش سطح انتقال حرارتکاهش ابعاد مبدل
بهبود راندمان حرارتی
کاهش مصرف انرژی
امکان استفاده در جریانهای گازی
به همین دلیل در بسیاری از صنایع مانند نیروگاه ها، پالایشگاه ها، صنایع پتروشیمی و سیستم های تهویه مطبوع از این تجهیزات استفاده می شود.
در پروژههای صنعتی و تأسیساتی، مبدل حرارتی الکتریکی با بهرهگیری از گرمایش مستقیم و کنترل دقیق دما، راهکاری مناسب برای فرآیندهایی است که به انتقال حرارت پایدار و قابل اطمینان نیاز دارند. اگرچه افزایش سطح انتقال حرارت معمولاً از طریق طراحیهای فیندار انجام میشود، اما مبدلهای حرارتی الکتریکی نیز با توزیع یکنواخت انرژی، راندمان حرارتی بالا، کاهش اتلاف انرژی و کنترل دقیق شرایط فرآیندی، نقش مهمی در بهینهسازی عملکرد سیستمها ایفا میکنند. این تجهیزات در صنایع نفت، گاز، پتروشیمی، دارویی، غذایی، نیروگاهی و تأسیسات صنعتی برای گرمایش سیالات و حفظ دمای فرآیند مورد استفاده قرار میگیرند و با کاهش مصرف انرژی، افزایش بهرهوری و عملکرد پایدار، هزینههای عملیاتی و نگهداری را به حداقل میرسانند.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/electric-heat-exchanger

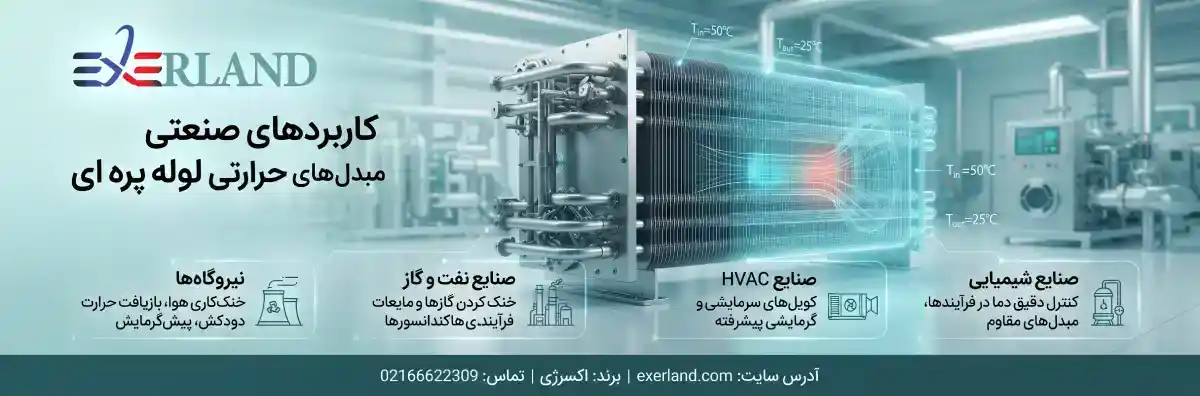

کاربردهای صنعتی مبدل های حرارتی لوله پره ای
مبدلهای حرارتی فین دار در طیف گستردهای از کاربردهای صنعتی مورد استفاده قرار میگیرند. برخی از مهمترین این کاربردها عبارتاند از:
نیروگاهها
در نیروگاههای حرارتی از این مبدلها برای خنککاری هوا، بازیافت حرارت دودکش و پیشگرمایش سیالات استفاده میشود.
صنایع نفت و گاز
در پالایشگاهها و واحدهای پتروشیمی، مبدلهای لوله پرهای برای خنک کردن گازها و مایعات فرآیندی کاربرد دارند.
صنایع HVAC
در سیستمهای تهویه مطبوع، کویلهای سرمایشی و گرمایشی اغلب از نوع لوله پرهای هستند.
صنایع شیمیایی
در بسیاری از فرآیندهای شیمیایی نیاز به کنترل دقیق دما وجود دارد که با استفاده از این مبدلها انجام میشود.
در صنایع بزرگ، مبدل حرارتی هوا خنک افقی به دلیل توزیع یکنواخت جریان هوا و راندمان مناسب در دفع حرارت کاربرد گستردهای دارد.

اصول انتقال حرارت در مبدل های لوله پره ای
انتقال حرارت در این مبدلها معمولاً به سه مکانیزم اصلی وابسته است:
- هدایت حرارتی در دیواره لوله
- جابجایی حرارتی در سیالات
- افزایش سطح انتقال حرارت توسط پرهها
رابطه پایه انتقال حرارت به صورت زیر بیان میشود:
نرخ انتقال حرارت:
Q = U × A × ΔT
که در آن:
Q میزان انتقال حرارت
U ضریب کلی انتقال حرارت
A سطح انتقال حرارت
ΔT اختلاف دما بین دو سیال
در سیستمهای انتقال حرارت صنعتی، مبدل حرارتی اسپیرال با بهرهگیری از مسیرهای مارپیچی جریان، شرایط مناسبی برای تبادل حرارت یکنواخت میان سیالات فراهم میکند. اگرچه افزایش سطح انتقال حرارت در مبدلهای لوله پرهای از طریق پرهها انجام میشود، اما در مبدل اسپیرال نیز عملکرد حرارتی بر پایه اصول هدایت در دیواره، جابجایی میان سیال و سطح مؤثر انتقال حرارت استوار است و رابطه Q = U × A × ΔT در تحلیل عملکرد آن کاربرد دارد. طراحی ویژه این تجهیز موجب افزایش ضریب کلی انتقال حرارت، کاهش رسوبگذاری، بهبود راندمان حرارتی و عملکرد پایدار در فرآیندهای صنعتی میشود. به همین دلیل، مبدل حرارتی اسپیرال در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و تصفیه آب کاربرد گستردهای دارد.
برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/spiral-heat-exchangr
نقش پرهها در افزایش راندمان انتقال حرارت
یکی از مهمترین ویژگیهای مبدلهای فین دار، افزایش سطح انتقال حرارت است. پرهها باعث میشوند تماس سیال با سطح فلزی بیشتر شده و نرخ انتقال حرارت افزایش پیدا کند.
سطح موثر انتقال حرارت از رابطه زیر به دست میآید:
سطح موثر انتقال حرارت:
A_total = A_tube + A_fin
در بسیاری از موارد، بیش از 80 درصد سطح انتقال حرارت مربوط به پرهها است.
بیشتر بخوانید:تحلیل عملکرد و بهینه سازی خنک کاری مطمئن روغن های صنعتی با استفاده از مبدل های حرارتی روغن به هوا

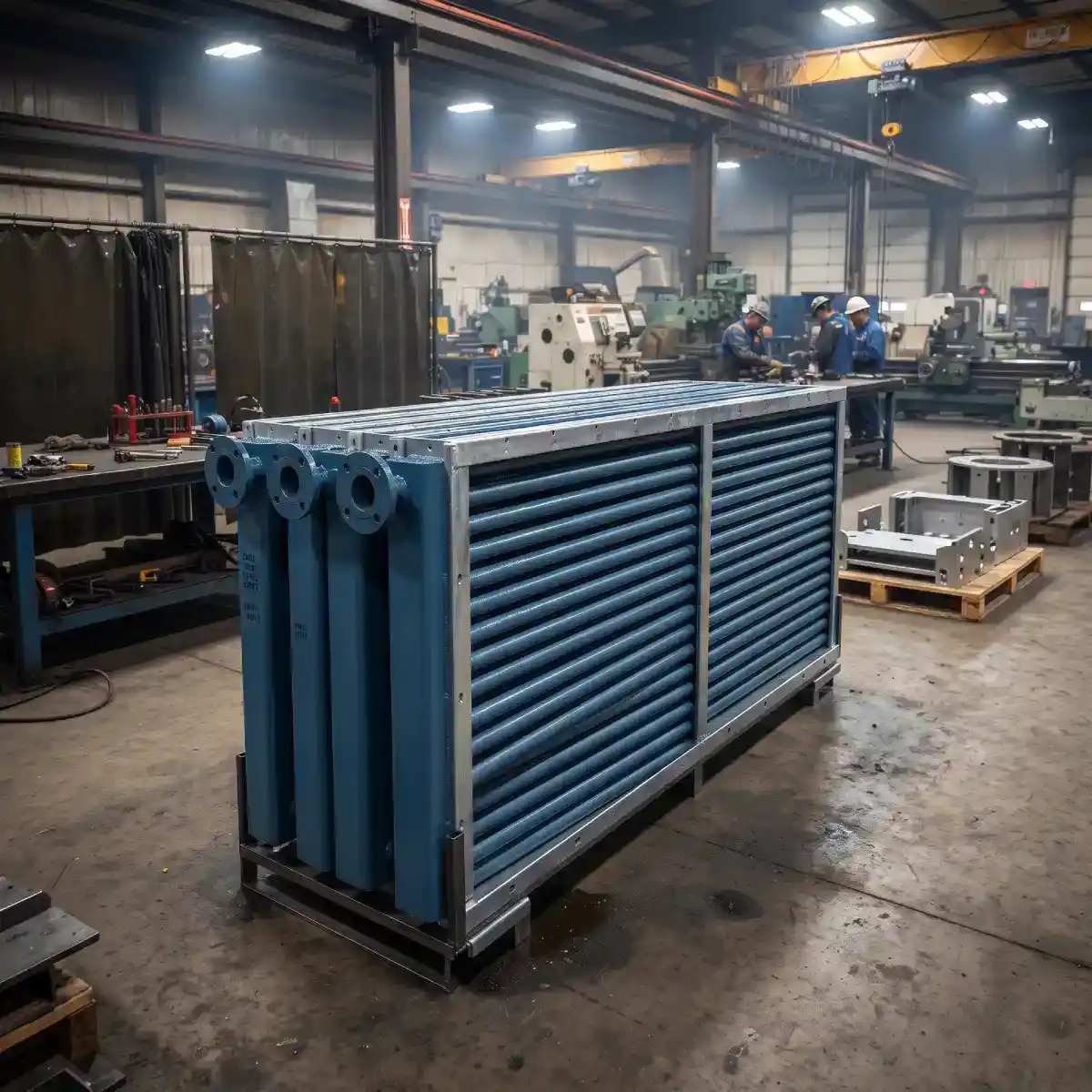

راندمان پره در مبدلهای حرارتی
یکی از پارامترهای مهم در تحلیل عملکرد این مبدل ها راندمان پره است. این پارامتر نشان میدهد چه مقدار از سطح پره واقعاً در انتقال حرارت مؤثر است.
راندمان پره:
η_fin = Q_actual / Q_ideal
راندمان پره معمولاً بین 0.7 تا 0.95 قرار دارد و به جنس پره، ضخامت و فاصله بین پرهها بستگی دارد. در سیستمهای تهویه مطبوع، مبدل حرارتی فین پلیت به دلیل ساختار فشرده و سطح انتقال حرارت بالا، گزینهای بسیار مناسب برای تجهیزات سرمایشی محسوب میشود.

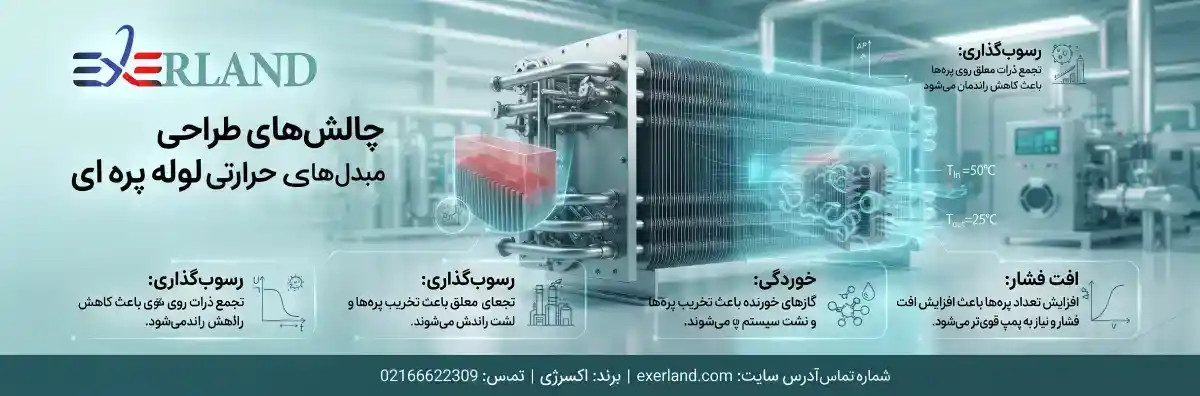

چالش های طراحی مبدل های حرارتی لوله پره ای
با وجود مزایای فراوان، طراحی این مبدلها با چالشهایی نیز همراه است. برخی از مهمترین چالشها عبارتاند از:
رسوبگذاری
در بسیاری از کاربردهای صنعتی، ذرات معلق میتوانند روی پرهها تجمع پیدا کنند و راندمان انتقال حرارت را کاهش دهند.
خوردگی
گازهای صنعتی ممکن است حاوی ترکیبات خورنده باشند که باعث تخریب پرهها میشوند.
افت فشار
افزایش تعداد پرهها ممکن است باعث افزایش افت فشار جریان شود.
به همین دلیل طراحی بهینه این مبدلها نیازمند تحلیل دقیق حرارتی و مکانیکی است.
مدیریت چالش هایی مانند رسوبگذاری، خوردگی و افت فشار، در انتخاب نوع مبدل حرارتی اهمیت زیادی دارد. مبدلهای حرارتی هوا خنک عمودی به دلیل طراحی خاص و استفاده از جریان هوای محیط برای دفع حرارت، در بسیاری از صنایع بهعنوان راهکاری مناسب برای کاهش مصرف آب و افزایش قابلیت اطمینان سیستم مورد استفاده قرار میگیرند. با این حال، طراحی بهینه این تجهیزات نیازمند بررسی دقیق شرایط فرآیندی، تحلیل حرارتی و انتخاب صحیح سطح انتقال حرارت است. برای آشنایی بیشتر با مشخصات فنی و انتخاب مدل مناسب، میتوانید از طریق خرید مبدل حرارتی هوا خنک عمودی اقدام کنید.

انواع مبدلهای حرارتی لوله پرهای و تحلیل مهندسی عملکرد آنها
در ادامه بررسی جامع مدلسازی و بهینه سازی عملکرد مبدل های حرارتی لوله پره ای برای کاربردهای صنعتی، در این بخش به صورت تخصصی انواع مبدلهای فین دار را تحلیل میکنیم. انتخاب نوع مناسب مبدل حرارتی لوله پرهای تأثیر مستقیمی بر راندمان انتقال حرارت، افت فشار، هزینه ساخت و طول عمر تجهیز دارد.
مبدلهای حرارتی فین دار بسته به نوع ساخت پره، روش اتصال به لوله و شرایط کاری به دسته های مختلفی تقسیم میشوند که در ادامه هرکدام را از دید مهندسی بررسی میکنیم.در شرایطی که نیاز به ظرفیت حرارتی بالا وجود دارد، مبدل حرارتی دو لوله ای با افزایش سطح تماس امکان کنترل دقیقتر دما را فراهم میکند.
مبدل حرارتی با فین مارپیچی (Helical Fin Tube Heat Exchanger)
ساختار
در این نوع، یک نوار فلزی به صورت مارپیچی به دور لوله پیچیده و جوش داده میشود. اتصال معمولاً به روش جوش مقاومتی یا لحیمکاری انجام میشود.
مزایا
سطح انتقال حرارت بالااستحکام مکانیکی مناسب
مناسب برای دماهای بالا
عملکرد خوب در جریانهای گازی
محدودیتها
هزینه ساخت بالاتر نسبت به فینهای سادهحساسیت به رسوب در محیطهای آلوده
راندمان انتقال حرارت
به دلیل افزایش آشفتگی جریان هوا، ضریب انتقال حرارت جابجایی افزایش مییابد.
کاربرد صنعتی:
بازیافت حرارت دودکش، بویلرها، هیترهای گازی صنعتی
مبدل حرارتی با فین صفحهای (Plate Fin Type)
ساختار
پرهها به صورت صفحات نازک بین لولهها قرار میگیرند و معمولاً در سیستمهای HVAC دیده میشوند.
مزایا
توزیع یکنواخت جریانمناسب برای دبیهای پایین
هزینه تولید اقتصادی
محدودیتها
تحمل فشار پایینترحساسیت به گرفتگی
کاربرد صنعتی
کویلهای سرمایشی و گرمایشیسیستمهای تهویه مطبوع
چیلرها
مبدل با فین اکسترود شده (Extruded Fin Tube)
ساختار
پرهها از خود لوله بیرون کشیده میشوند (اکستروژن)، بنابراین اتصال کاملاً یکپارچه است.
مزایا
مقاومت بالا در برابر خوردگیانتقال حرارت بسیار مؤثر
عمر کاری طولانی
محدودیتها
هزینه تولید بالاترمحدودیت در انتخاب متریال
کاربرد صنعتی
صنایع دریاییصنایع پتروشیمی
محیطهای خورنده
مبدل فین موج دار (Wavy Fin Tube)
ساختار
پرهها دارای شکل موجدار هستند که باعث افزایش آشفتگی جریان میشود.
مزایا
افزایش ضریب انتقال حرارتبهبود اختلاط جریان
محدودیتها
افت فشار بیشترحساسیت به تجمع گرد و غبار
کاربرد:
سیستمهای تهویه صنعتی، رادیاتورهای صنعتی

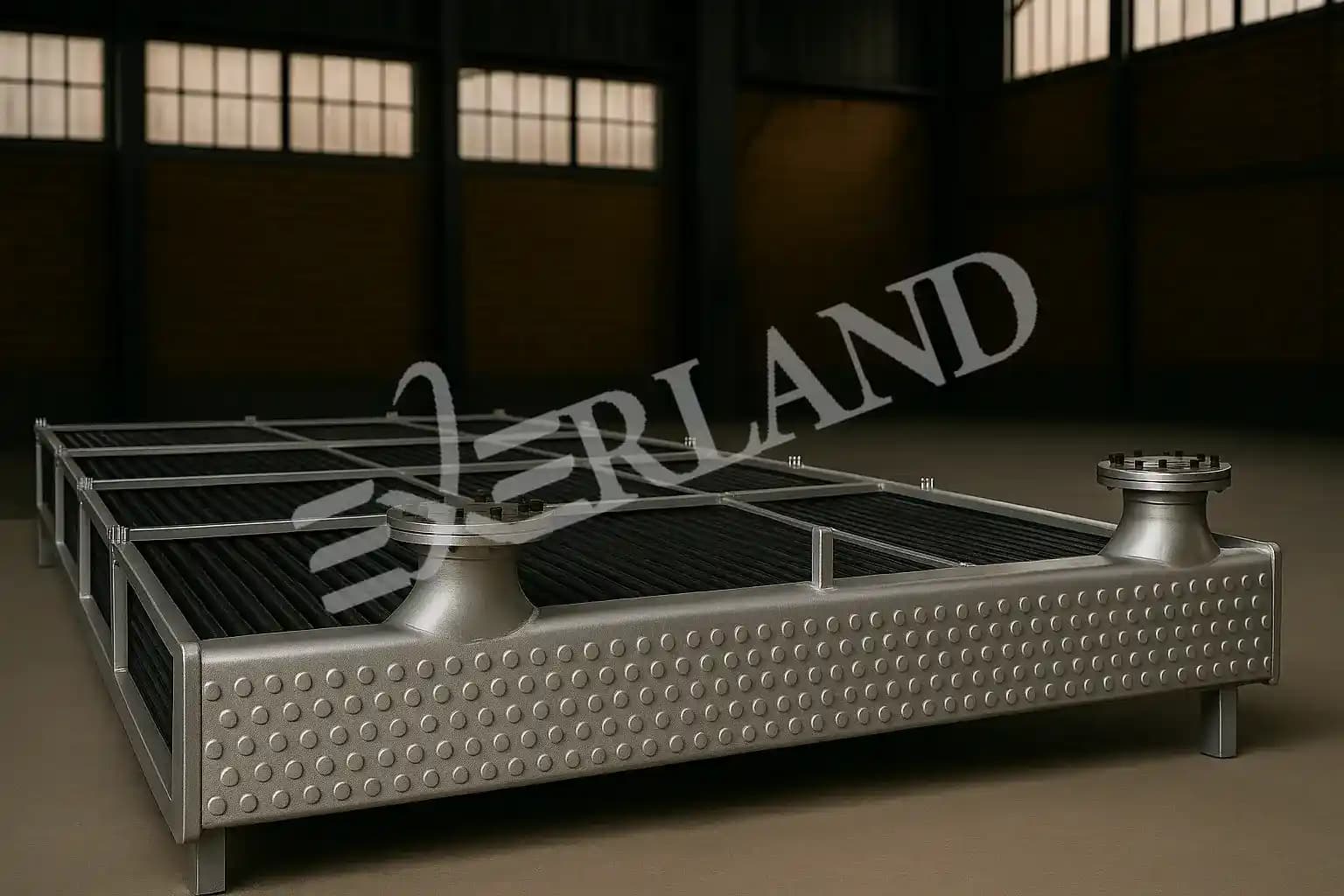

مبدل هوا خنک (Air Cooled Heat Exchanger – ACHE)
این نوع در واقع یک سیستم کامل است که از لولههای پرهای برای خنککاری سیال با استفاده از هوا استفاده میکند.
مزایا
عدم نیاز به آبمناسب مناطق کمآب
کاهش هزینه عملیاتی
محدودیتها
- نیاز به فضای زیاد
- عملکرد وابسته به دمای محیط
کاربرد:
پالایشگاهها، نیروگاهها، صنایع گاز
جدول مقایسه انواع مبدل های لوله پرهای
| کاربرد اصلی | مقاومت خوردگی | هزینه ساخت | افت فشار | راندمان حرارتی | نوع مبدل |
|---|---|---|---|---|---|
| بویلر و دودکش | خوب | متوسط | متوسط | بالا | فین مارپیچی |
| HVAC | متوسط | پایین | کم | متوسط | فین صفحهای |
| پتروشیمی | بسیار بالا | بالا | متوسط | بسیار بالا | فین اکسترود |
| تهویه صنعتی | متوسط | متوسط | بالا | بالا | فین موجدار |
| پالایشگاه | بالا | بالا | متوسط | وابسته به طراحی | هوا خنک |
بیشتر بخوانید: طراحی بهینه و تحلیل عملکردی مبدل حرارتی هواخنک برای پروژههای صنعتی بزرگ مقیاس

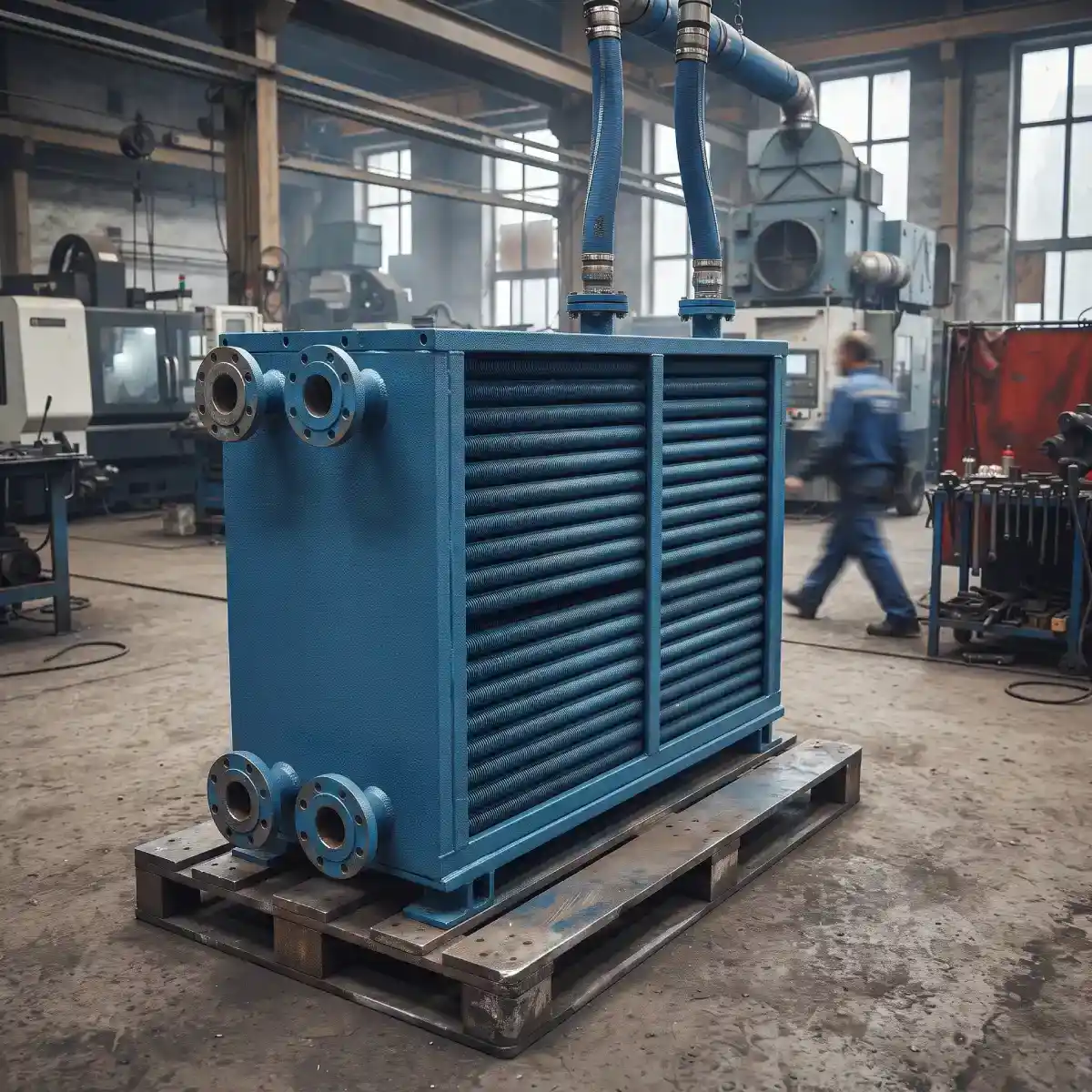

تحلیل مهندسی عملکرد حرارتی
عملکرد مبدل حرارتی لوله پرهای تابع سه پارامتر اصلی است:
سطح انتقال حرارتضریب انتقال حرارت جابجایی
اختلاف دما
رابطه کلی انتقال حرارت:
نرخ انتقال حرارت:
Q = U × A × ΔT
هرچه سطح پره بیشتر شود، مقدار A افزایش مییابد. اما افزایش بیش از حد پرهها میتواند افت فشار را افزایش دهد.قابلیت جبران انبساط حرارتی یکی از مهم ترین مزایای مبدل حرارتی UTUBE است و همین ویژگی آن را برای سرویسهای با اختلاف دمای زیاد و فشارهای بالا به گزینهای مناسب تبدیل میکند.

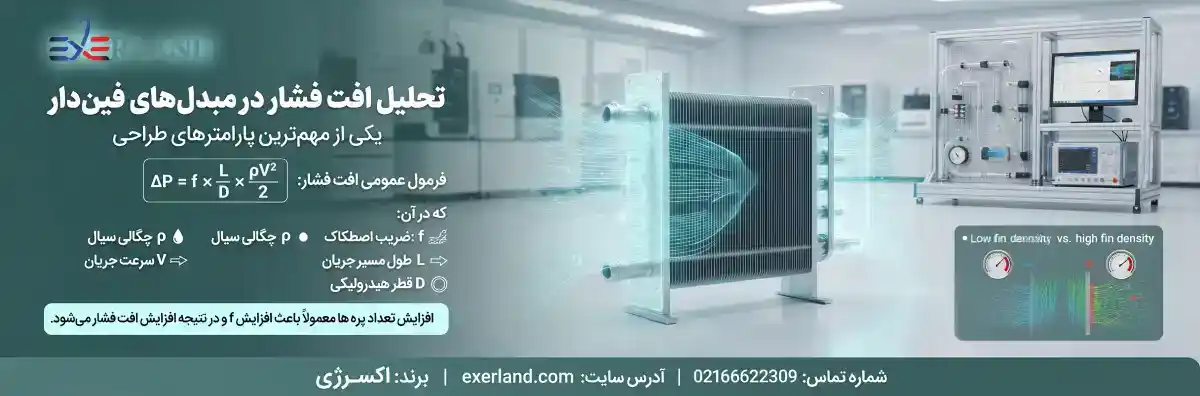

تحلیل افت فشار در مبدل های فین دار
یکی از مهمترین پارامترهای طراحی، افت فشار جریان هوا یا گاز در اطراف پرهها است.
فرمول عمومی افت فشار:
افت فشار:
ΔP = f × (L/D) × (ρV²/2)
که در آن:
f ضریب اصطکاک
L طول مسیر جریان
D قطر هیدرولیکی
ρ چگالی سیال
V سرعت جریان
افزایش تعداد پرهها معمولاً باعث افزایش f و در نتیجه افزایش افت فشار میشود.
بیشتر بخوانید: چگونه می توان عملکرد مبدل حرارتی الکتریکی را بهینه سازی کرد؟

نمودار مفهومی رابطه سطح پره و راندمان
روند عملکرد معمولاً به صورت زیر است:
در ابتدا با افزایش سطح پره، راندمان به شدت افزایش مییابد.پس از یک نقطه بهینه، افزایش سطح تأثیر کمتری دارد.
در نهایت افت فشار و کاهش راندمان فن باعث کاهش بهرهوری کل سیستم میشود.
به همین دلیل طراحی بهینه نیازمند تحلیل همزمان انتقال حرارت و دینامیک سیالات است. در طراحیهای پیشرفته، مبدل حرارتی پوسته و لوله دو پاس با افزایش مسیر جریان باعث بهبود راندمان انتقال حرارت در شرایط دمایی سخت میشود.
تحلیل بهینه سازی اولیه طراحی
در انتخاب نوع مبدل حرارتی لوله پرهای باید موارد زیر همزمان بررسی شوند:
دمای ورودی و خروجی سیالاتدبی جرمی
محدودیت افت فشار
شرایط محیطی
هزینه سرمایهگذاری
هزینه نگهداری
در بسیاری از کاربردهای صنعتی، بهترین طراحی لزوماً بیشترین سطح پره نیست، بلکه طراحیای است که بیشترین نسبت انتقال حرارت به افت فشار را ایجاد کند.
همچنین در خرید مبدل حرارتی پوسته و لوله، بررسی این پارامترهای طراحی اهمیت ویژهای دارد؛ زیرا انتخاب صحیح ظرفیت حرارتی، افت فشار مجاز، شرایط فرآیندی و جنس تجهیزات، تأثیر مستقیمی بر راندمان، طول عمر و هزینههای نگهداری سیستم خواهد داشت.
اصول مدلسازی حرارتی مبدل لوله پرهای
مدلسازی مبدل حرارتی شامل سه مرحله اصلی است:
مدلسازی انتقال حرارت هسته لولهمدلسازی انتقال حرارت سطح پره
ارتباط بین دو بخش و تعیین Uoverall
مدل کلی انتقال حرارت:
نرخ انتقال حرارت:
Q = U × A_total × ΔT_mean
که در آن:
U ضریب انتقال حرارت کلی
A_total مجموع سطح لوله + پره
ΔT_m میانگین اختلاف دمای موثر (LMTD یا NTU)
در سیستمهایی با نیاز به افزایش آشفتگی جریان، مبدل حرارتی لوله مارپیچ با طراحی خاص خود باعث بهبود انتقال حرارت میشود.
روش LMTD برای مدلسازی مبدل لوله پرهای
در حالتی که دماهای ورودی و خروجی سیالها مشخص باشند، بهترین روش محاسبه اختلاف دما، میانگین لگاریتمی اختلاف دما است.
فرمول اصلی:
LMTD: ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
که:
- ΔT1 = اختلاف دمای ورودی–خروجی در یک سمت
- ΔT2 = اختلاف دمای ورودی–خروجی در سمت دیگر
مزایای LMTD:
- دقت بالا
- مناسب طراحی اولیه
- پایه بسیاری از نرمافزارهای صنعتی
از آنجا که روش LMTD یکی از دقیقترین روشها برای تحلیل و طراحی مبدلهای حرارتی محسوب میشود، در انتخاب و سایزینگ بسیاری از تجهیزات صنعتی از جمله مبدلهای U-Tube کاربرد گستردهای دارد. این نوع مبدل به دلیل توانایی تحمل تنشهای حرارتی و عملکرد مناسب در شرایط دمایی متغیر، در بسیاری از صنایع مورد استفاده قرار میگیرد و محاسبات LMTD نقش مهمی در تعیین سطح انتقال حرارت و راندمان آن ایفا میکند. برای بررسی مشخصات فنی و انتخاب مدل مناسب، میتوانید از طریق خرید مبدل حرارتی U-Tube اقدام کنید.
روش NTU–Effectiveness
در حالتی که خروجیها مشخص نیستند، بهترین روش، روش NTU است.
فرمول اصلی:
text NTU: NTU = (U × A_total) / C_min
و راندمان:
راندمان:
ε = (Q_actual) / (Q_max)که Q_max =
C_min × (Tin_hot - Tin_cold)
این روش برای بهینهسازی و طراحی عددی پرکاربرد است.

تحلیل راندمان پره (Fin Efficiency)
راندمان پره یکی از مهمترین بخشهای مدلسازی مبدلهای لوله پرهای است زیرا پرهها بخش عمده سطح انتقال حرارت را تشکیل میدهند.
راندمان پره به صورت زیر تعریف میشود:
راندمان پره:
η_f = (Q_actual_fins) / (Q_ideal_fins)
رابطه تحلیلی:
راندمان پره استوانهای:
η_f = tanh(mL) / (mL)
که m پارامتر هندسی پره:
پارامتر پره:
m = sqrt( (2h) / (k × t) )
h → ضریب جابجایی
k → رسانایی پره
t → ضخامت پره
L → طول پره
نکته بسیار مهم:
راندمان هرگز ۱ نمیشود و معمولاً بین ۰.۷ تا ۰.۹ است.
همچنین هنگام خرید مبدل حرارتی لوله مارپیچ، توجه به راندمان انتقال حرارت، جنس لوله، شرایط جریان سیال و عملکرد حرارتی تجهیز اهمیت زیادی دارد؛ زیرا این عوامل در کنار طراحی مناسب، تأثیر مستقیمی بر بازده کلی سیستم و کاهش مصرف انرژی خواهند داشت.
محاسبه سطح انتقال حرارت کلی
سطح کل شامل:
سطح لولهسطح پره بدون در نظر گرفتن همپوشانی
سطح پایه (Fin root)
فرمول کلی:
سطح کل:
A_total = A_tube + η_f × A_fins
ضریب انتقال حرارت کلی Uoverall
U بر اساس مقاومتهای سری حرارتی محاسبه میشود:
ضریب انتقال حرارت:
1/U = (1/h_i) + R_wall + (1/(η_f × h_o))
که:
h_i → ضریب حرارت سمت داخلh_o → سمت بیرون
η_f → راندمان پره
R_wall → مقاومت رسانش لوله
هر چه پره بیشتر باشد → η_f کمتر میشود → U کاهش مییابد
پس پره زیاد همیشه خوب نیست! در سیستمهای کوچک، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل راندمان بالا و ابعاد فشرده برای انتقال حرارت بسیار مؤثر عمل میکند.

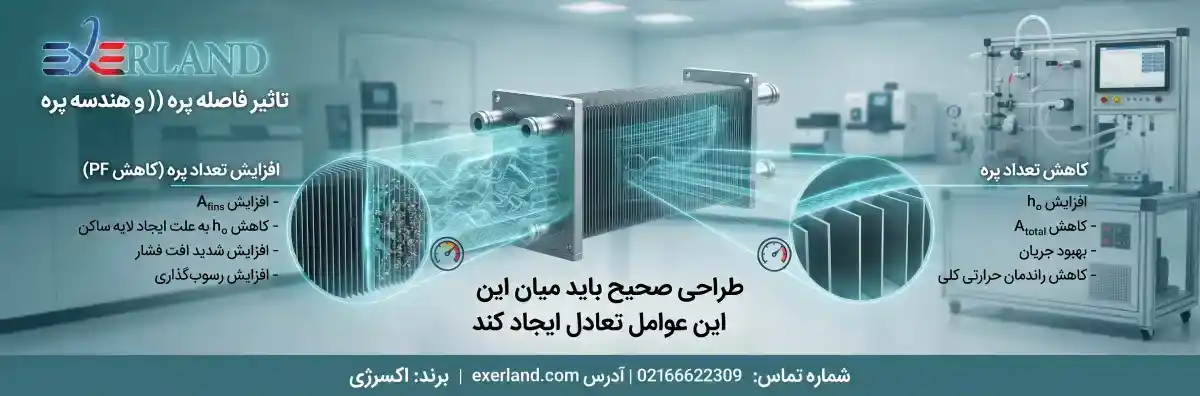

تاثیر فاصله پره (Fin Pitch) و هندسه پره
فاصله بین پرهها پارامتر بسیار مهمی در طراحی مبدل لوله پرهای است.
افزایش تعداد پره (کاهش PF):
افزایش A_finsکاهش h_o به علت ایجاد لایه ساکن
افزایش شدید افت فشار
افزایش رسوبگذاری
کاهش تعداد پره:
افزایش h_oکاهش A_total
بهبود جریان
کاهش راندمان حرارتی کلی
طراحی صحیح باید میان این عوامل تعادل ایجاد کند.

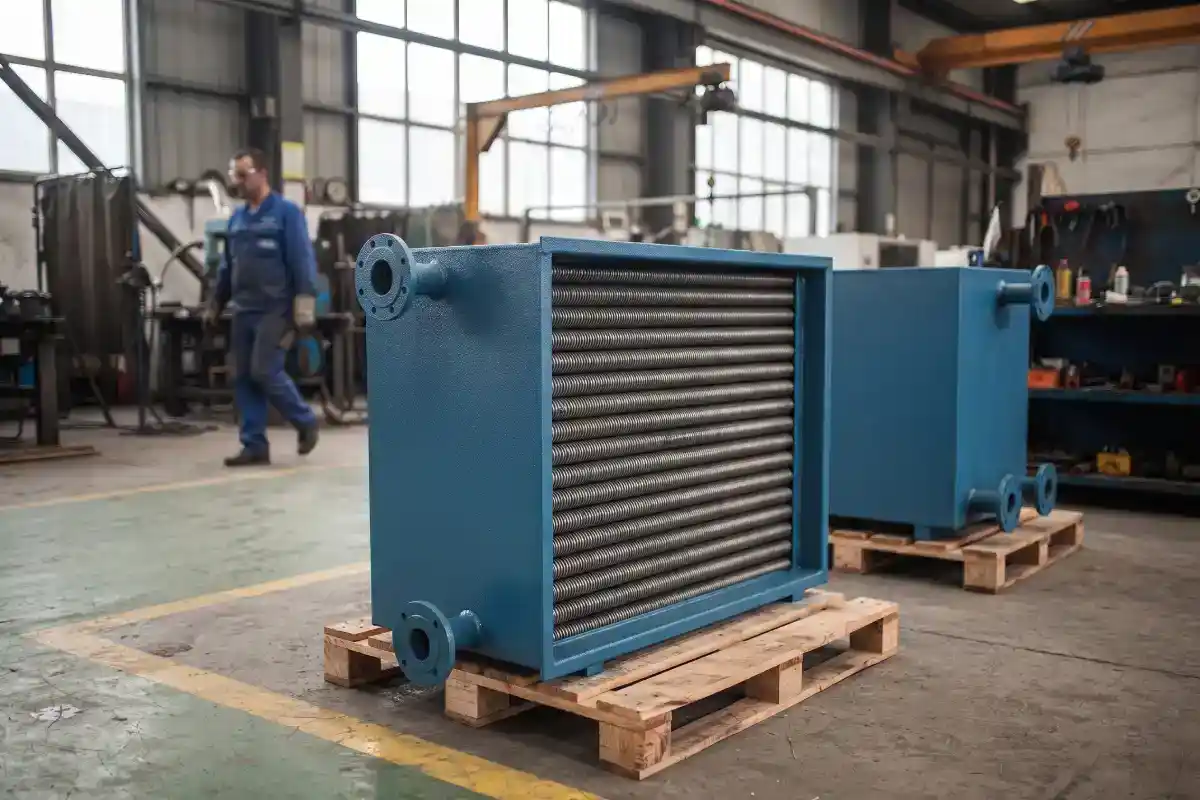

مثال عددی کامل برای طراحی مبدل لوله پره ای
(بخش مورد علاقه مهندسان)
فرض کنید:
جریان هوای سرد → 25°Cجریان گاز داغ → 250°C
دبی جرمی هوا: 1.5 kg/s
ضریب جابجایی سمت هوا: 45 W/m².K
ضریب داخل لوله: 110 W/m².K
سطح پره: 18 m²
سطح لوله: 3 m²
راندمان پره: 0.83
محاسبه سطح مؤثر
A_total = A_tube + η_f × A_fins A_total = 3 + (0.83 × 18) = 17.94 m²
محاسبه Uoverall
1/U = (1/110) + (1/(0.83 × 45)) 1/U = 0.00909 + 0.02681 U ≈ 27.5 W/m².K
محاسبه NTU
NTU = (U × A_total) / C_min NTU ≈ (27.5 × 17.94) / 1500 NTU ≈ 0.33
راندمان (Cross-flow)
ε ≈ 1 - exp[-C_r × (1 - exp(-NTU/C_r))] (C_r = 0.7) ε ≈ 0.25
نرخ انتقال حرارت
Q = ε × C_min × ΔT_max Q = 0.25 × 1500 × (250 - 25) Q ≈ 84,375 W
این یک مثال واقعی از محاسبات اولیه طراحی مبدل حرارتی فین تیوب است.

تحلیل انرژی و عملکرد حرارتی
مبدل لوله پرهای، یک سیستم انتقال حرارت با بازده وابسته به هندسه است.
اصلاحاتی که بیشترین تأثیر را بر راندمان دارند:
افزایش طول پره → تا حد بهینهکاهش گام پره → افزایش انتقال حرارت + افزایش افت فشار
استفاده از پره اکسترود شده → بهبود U کلی
افزایش آشفتگی با استفاده از فین موجدار
استفاده از پوششهای ضد رسوب
در زمان خرید مبدل حرارتی پوسته و لوله تک پاس نیز بررسی این عوامل اهمیت زیادی دارد؛ زیرا طراحی مناسب سطح انتقال حرارت، افت فشار مجاز و شرایط کاری، تأثیر مستقیمی بر راندمان حرارتی، مصرف انرژی و هزینههای بهرهبرداری سیستم خواهد داشت.

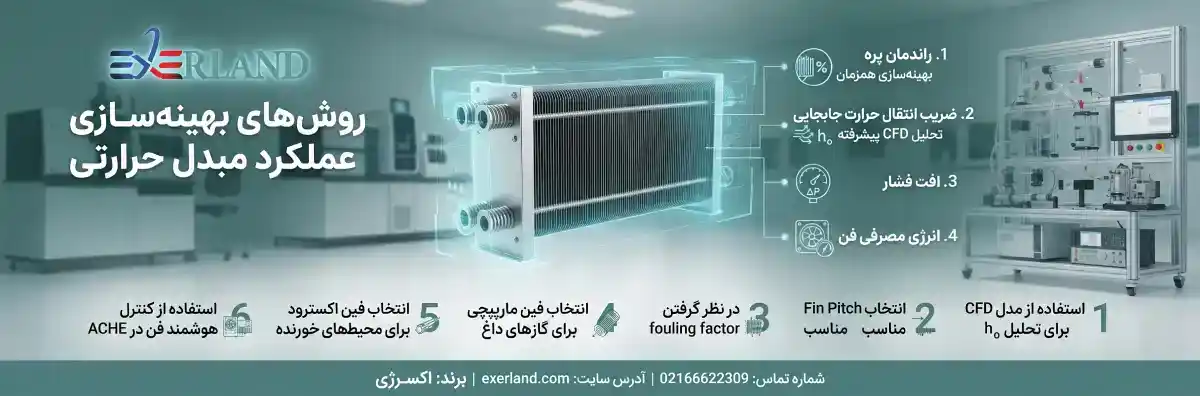

روش های بهینه سازی عملکرد مبدل حرارتی
بهینهسازی باید همزمان روی ۴ پارامتر انجام شود:
راندمان پرهضریب انتقال حرارت جابجایی
افت فشار
انرژی مصرفی فن
بهترین روشها:
استفاده از مدل CFD برای تحلیل h_oانتخاب Fin Pitch مناسب
در نظر گرفتن fouling factor
انتخاب فین مارپیچی برای گازهای داغ
انتخاب فین اکسترود برای محیطهای خورنده
استفاده از کنترل هوشمند فن در ACHE
