راهنمای مهندسی انتخاب چیلر در صنایع پتروشیمی با تأکید بر بهینه سازی مصرف انرژی

راهنمای مهندسی انتخاب چیلر در صنایع پتروشیمی با تأکید بر بهینه‌سازی مصرف انرژی

انتخاب چیلر در صنایع پتروشیمی فقط یک خرید تجهیزات سرمایشی نیست؛ بلکه یک تصمیم مهندسی است که می‌تواند سال‌ها روی مصرف برق، پایداری تولید، ایمنی فرآیند و هزینه‌های تعمیرات اثر بگذارد. در پروژه‌های پتروشیمی، چیلر معمولاً به عنوان قلب سیستم خنک‌کاری شناخته می‌شود، چون بسیاری از واحدهای فرآیندی مانند مبدل های حرارتی چیلر، راکتورها، کمپرسورها، واحدهای تقطیر و حتی اتاق‌های کنترل، وابستگی مستقیم به آب سرد یا سیال سردکننده دارند.

نکته مهم اینجاست که در پتروشیمی، چیلر معمولاً در شرایط سخت کار می‌کند: دمای محیط بالا، بار حرارتی متغیر، آلودگی هوا، خورندگی، رطوبت و محدودیت‌های عملیاتی. به همین دلیل انتخاب چیلر صنعتی بدون تحلیل دقیق بار برودتی و بررسی راندمان انرژی، یکی از اشتباهات پرهزینه در طراحی تاسیسات پتروشیمی محسوب می‌شود.

در این راهنما، موضوع انتخاب چیلر برای صنایع پتروشیمی را از دیدگاه مهندسی بررسی می‌کنیم و تمرکز اصلی را روی کاهش مصرف انرژی و افزایش بهره‌وری سیستم سرمایش قرار می‌دهیم.

چرا انتخاب چیلر در پتروشیمی یک تصمیم استراتژیک است؟

برخلاف ساختمان‌های اداری یا مراکز تجاری که بار سرمایشی بیشتر تابع دمای محیط است، در پتروشیمی بار سرمایشی معمولاً تابع فرآیند است. یعنی حتی اگر دمای بیرون ثابت باشد، ممکن است به دلیل تغییر نرخ تولید یا تغییر شرایط عملیاتی، بار برودتی چند برابر شود.

در نتیجه اگر چیلر به درستی انتخاب نشود، چند مشکل مهم ایجاد می‌شود:

• افزایش مصرف برق و هزینه انرژی در مقیاس سالانه
• کاهش پایداری دمای فرآیند و افت کیفیت محصول
• افزایش استهلاک کمپرسور و تجهیزات دوار
• خاموشی‌های ناخواسته و ریسک توقف تولید
• افزایش هزینه تعمیرات و نگهداری (Maintenance Cost)

در بسیاری از پروژه‌های پالایشگاهی و پتروشیمی، هزینه برق مصرفی چیلر در طول عمر ۱۵ تا ۲۰ ساله، چندین برابر هزینه خرید اولیه است. بنابراین معیار درست انتخاب چیلر، فقط قیمت خرید یا ظرفیت اسمی نیست، بلکه تحلیل انرژی و هزینه چرخه عمر (Life Cycle Cost) اهمیت بیشتری دارد.البته در پروژه‌های ساختمانی مانند مینی چیلرهای اداری – تجاری نیز انتخاب صحیح چیلر اهمیت دارد، اما تصمیم بیشتر بر پایه هزینه اولیه، محدودیت فضا، سطح صدا و راندمان فصلی انجام می‌شود؛ در حالی که در پتروشیمی این انتخاب مستقیماً با پایداری تولید و اقتصاد کل فرآیند گره خورده است.

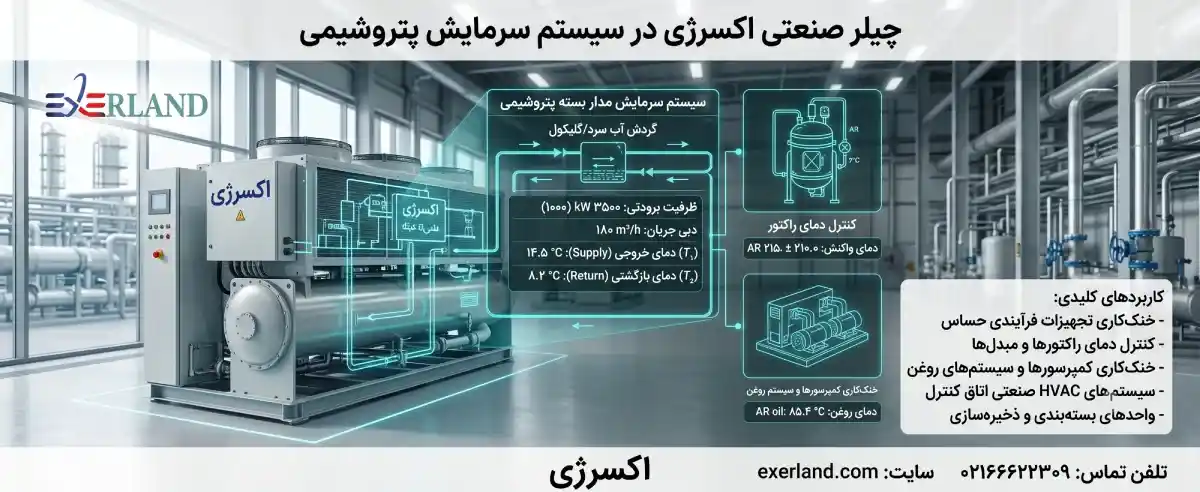

نقش چیلر صنعتی در سیستم سرمایش پتروشیمی

چیلر صنعتی معمولاً برای تولید آب سرد (Chilled Water) یا محلول گلیکول سرد به کار می‌رود. این سیال در مدار بسته گردش کرده و حرارت تجهیزات فرآیندی را جذب می‌کند.

کاربردهای رایج چیلر در پتروشیمی شامل موارد زیر است:

• خنک‌کاری تجهیزات فرآیندی حساس به دما
• کنترل دمای راکتورها و مبدل‌ها
• خنک‌کاری کمپرسورها و سیستم‌های روغن
• سیستم‌های HVAC صنعتی برای اتاق کنترل و تابلوهای برق
• واحدهای بسته‌بندی و ذخیره‌سازی مواد حساس

در این شرایط، چیلر باید هم از نظر ظرفیت و هم از نظر قابلیت اطمینان (Reliability) طراحی شده باشد.در برخی واحدهای جانبی و ظرفیت‌های متوسط، استفاده از چیلر تراکمی آب خنک اسکرال نیز رایج است، زیرا با راندمان مناسب و ساختار ساده‌تر می‌تواند نیاز سرمایشی پیوسته را با پایداری قابل قبول تأمین کند.

انواع چیلر مورد استفاده در صنایع پتروشیمی

چیلر تراکمی (Vapor Compression Chiller)

چیلر تراکمی متداول‌ترین گزینه در پتروشیمی است و از کمپرسور برای فشرده‌سازی مبرد استفاده می‌کند. این مدل به دلیل راندمان بالا و کنترل‌پذیری خوب، در بسیاری از واحدهای صنعتی ترجیح داده می‌شود.

انواع کمپرسورهای رایج در چیلر تراکمی صنعتی:

• اسکرو (Screw)
• سانتریفیوژ (Centrifugal)
• پیستونی (Reciprocating)

چیلر جذبی (Absorption Chiller)

چیلر جذبی در پروژه‌هایی استفاده می‌شود که منبع حرارتی ارزان یا بخار مازاد وجود دارد. این چیلرها مصرف برق پایین‌تری دارند اما راندمان کلی آنها معمولاً از چیلر تراکمی کمتر است و نگهداری پیچیده‌تری دارند.

چیلر هواخنک و آب خنک

• چیلر هواخنک: مناسب مناطقی که آب محدود است یا هزینه برج خنک‌کننده بالا است.
• چیلر آب‌خنک: راندمان بالاتر و مصرف انرژی کمتر، اما نیازمند برج خنک‌کننده و کنترل کیفیت آب.

در پتروشیمی معمولاً چیلر آب‌خنک گزینه اصلی است چون مصرف انرژی پایین‌تر و عملکرد پایدارتر در ظرفیت‌های بالا دارد.در بسیاری از پروژه‌های صنعتی، این سیستم به‌صورت پکیج چیلر آب خنک به همراه برج خنک کن مدار باز اجرا می‌شود که به دلیل دفع حرارت مؤثرتر و هزینه اولیه پایین‌تر، گزینه رایجی در سایت‌های پتروشیمی محسوب می‌گردد.

مهم ترین معیارهای مهندسی انتخاب چیلر پتروشیمی

تعیین دقیق بار برودتی (Cooling Load)

اولین قدم در انتخاب چیلر صنعتی، محاسبه بار برودتی واقعی است. در پتروشیمی باید بار فرآیندی، بار تهویه، تلفات خطوط و ضریب اطمینان همزمان دیده شود.

فرمول پایه محاسبه بار برودتی:

محاسبه بار برودتی بر اساس دبی و اختلاف دما

Q = m × Cp × ΔT

توضیح پارامترها:

• Q: بار سرمایشی (kW)
• m: دبی جرمی سیال (kg/s)
• Cp: گرمای ویژه سیال (kJ/kg.K)
• ΔT: اختلاف دمای ورودی و خروجی (°C)

این فرمول پایه است اما در پروژه واقعی پتروشیمی باید بارهای مختلف جمع شوند و سپس ضریب اطمینان لحاظ شود.

بیشتر بخوانید: نقش چیلر صنعتی در صنایع نساجی و چرم و تاثیر آن بر کیفیت تولید

بررسی راندمان انرژی چیلر (COP و EER)

یکی از مهم‌ترین شاخص‌ها در مصرف انرژی، ضریب عملکرد یا COP است.

 ضریب عملکرد چیلر (COP)

COP = Qcooling / Winput

• Qcooling: ظرفیت سرمایشی تولیدی (kW)
• Winput: توان مصرفی کمپرسور و تجهیزات (kW)

هرچه COP بالاتر باشد، چیلر انرژی کمتری برای تولید سرمایش مصرف می‌کند. در پتروشیمی، انتخاب چیلر با COP مناسب می‌تواند صرفه‌جویی چند صد هزار دلاری سالانه ایجاد کند.

 عملکرد در بار جزئی (Part Load Performance)

یکی از اشتباهات رایج این است که چیلر فقط بر اساس ظرفیت کامل انتخاب می‌شود، در حالی که بسیاری از واحدهای پتروشیمی در طول سال با بار جزئی کار می‌کنند.

شاخص‌هایی مانند IPLV و NPLV برای بررسی راندمان در بار جزئی استفاده می‌شوند. اگر چیلر در بار ۳۰ تا ۷۰ درصد راندمان خوبی نداشته باشد، مصرف برق واقعی بسیار بیشتر از مقدار محاسباتی خواهد شد.در این شرایط، استفاده از چیلر تراکمی هواخنک اسکرو اینورتر می‌تواند به دلیل کنترل پیوسته دور کمپرسور و بهبود راندمان در بارهای جزئی، مصرف انرژی سالانه را به‌طور محسوسی کاهش دهد.

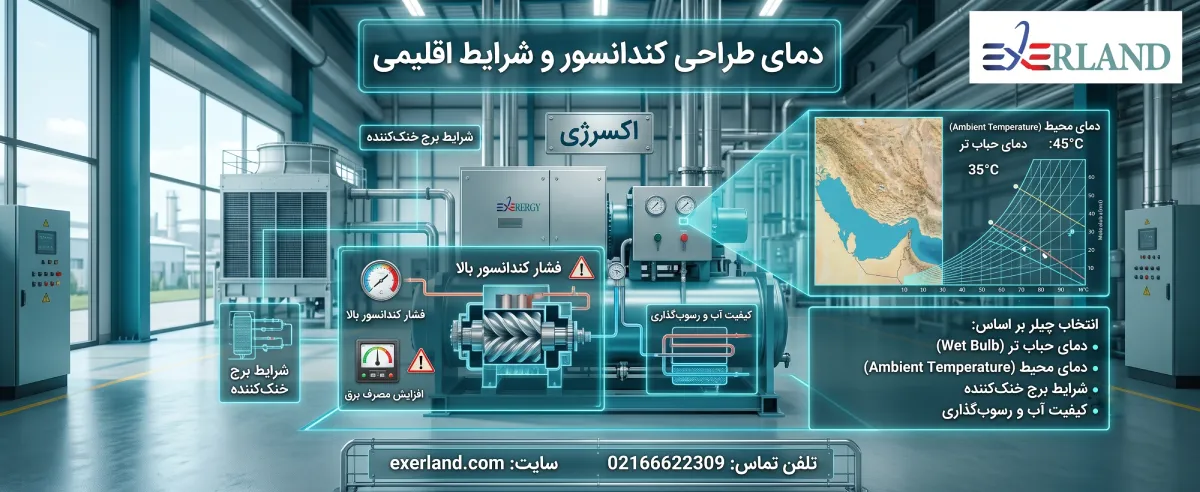

دمای طراحی کندانسور و شرایط اقلیمی

در پتروشیمی‌های مناطق گرم و مرطوب، دمای کندانسور بالا می‌رود و این باعث افزایش فشار کمپرسور و مصرف برق می‌شود.به همین دلیل در بسیاری از این مناطق، استفاده از چیلر تراکمی آب خنک اسکرو به‌عنوان گزینه مطمئن‌تر مطرح است، زیرا امکان کنترل بهتر دمای کندانسینگ و حفظ راندمان در شرایط اقلیمی سخت را فراهم می‌کند.

بنابراین انتخاب چیلر باید با توجه به:

• دمای حباب تر (Wet Bulb)
• دمای محیط (Ambient Temperature)
• شرایط برج خنک‌کننده
• کیفیت آب و رسوب‌گذاری

انجام شود.

جدول مقایسه اولیه انواع چیلر برای پتروشیمی

انتخاب ظرفیت چیلر صنعتی: چرا Oversizing خطرناک است؟

در نگاه اول ممکن است انتخاب چیلر بزرگ‌تر منطقی باشد، اما Oversizing باعث مشکلات زیر می‌شود:

• کارکرد کمپرسور در سیکل‌های کوتاه (Short Cycling)
• کاهش راندمان در بار جزئی
• افزایش استهلاک قطعات
• مصرف برق بیشتر از مقدار طراحی

در پتروشیمی، انتخاب ظرفیت باید با تحلیل بار واقعی و سناریوهای عملیاتی انجام شود. در بسیاری از پروژه‌ها استفاده از چند چیلر با ظرفیت کمتر (Modular Design) به جای یک چیلر بزرگ، هم بهره‌وری انرژی را بهتر می‌کند و هم قابلیت اطمینان سیستم را بالا می‌برد.در سیستم‌های چیلر آب خنک به همراه برج خنک کن مدار بسته اهمیت بیشتری پیدا می‌کند، زیرا Oversizing علاوه بر افت راندمان، باعث افزایش هزینه‌های سرمایه‌گذاری و بهره‌برداری تجهیزات جانبی مانند پمپ‌ها، مبدل‌ها و مدار آب در گردش نیز خواهد شد.

نمودار تغییر COP بر حسب بار جزئی

چک لیست مهندسی برای انتخاب چیلر پتروشیمی

در مرحله ابتدایی طراحی یا خرید چیلر صنعتی، مهندس باید این سوالات را دقیق پاسخ دهد:

محاسبات مهندسی انتخاب چیلر در صنایع پتروشیمی + معیارهای راندمان انرژی + جدول‌ها و نمودارهای کاربردی

محاسبه بار برودتی واقعی در پتروشیمی (Process Cooling Load)

در پتروشیمی، بار سرمایشی عمدتاً از سه منبع اصلی شکل می‌گیرد:

1. بار فرآیندی (Process Heat Load)
2. بار تهویه و HVAC (اتاق کنترل، MCC، ساختمان‌ها)
3. بار ناشی از تلفات انتقال حرارت و خطوط (Heat Gain)

نکته کلیدی این است که بار برودتی در پتروشیمی ثابت نیست و معمولاً بین سناریوهای زیر تغییر می‌کند:

• تولید حداکثری (Max Production)
• تولید نرمال (Normal Operation)
• تولید حداقلی یا Standby
• شرایط اضطراری یا Start-up

بنابراین بار برودتی باید بر اساس Worst Case و همچنین بار متوسط سالانه تحلیل شود.در این نوع تحلیل‌های چندسناریویی، استفاده از چیلر تراکمی آب خنک اسکرو اینورتر می‌تواند به بهینه‌سازی مصرف انرژی در بارهای متغیر کمک کند، زیرا کنترل دور کمپرسور و تطبیق ظرفیت با شرایط واقعی بهره‌برداری، باعث کاهش مصرف برق در سناریوهای غیرپیک می‌شود.

فرمول اصلی محاسبه ظرفیت سرمایشی چیلر (بر اساس آب سرد)

محاسبه بار سرمایشی برای مدار آب سرد، پایه‌ترین روش مهندسی است و تقریباً در تمام پروژه‌ها استفاده می‌شود.

 بار سرمایشی مدار آب سرد (Chilled Water Cooling Load)

Q(kW) = m(kg/s) × Cp(kJ/kg.K) × ΔT(°C)

اگر دبی به صورت حجمی داده شود:

 بار سرمایشی بر اساس دبی حجمی آب

Q(kW) = ρ × V̇(m³/s) × Cp × ΔT

مقادیر استاندارد برای آب:

• ρ ≈ 1000 kg/m³
• Cp ≈ 4.186 kJ/kg.K

تبدیل بار سرمایشی به تن تبرید (TR)

در بسیاری از دیتاشیت‌ها و قراردادهای پتروشیمی ظرفیت چیلر بر حسب تن تبرید بیان می‌شود.

 تبدیل کیلووات به تن تبرید

TR = Q(kW) / 3.517

و برعکس:

 تبدیل تن تبرید به کیلووات

Q(kW) = TR × 3.517

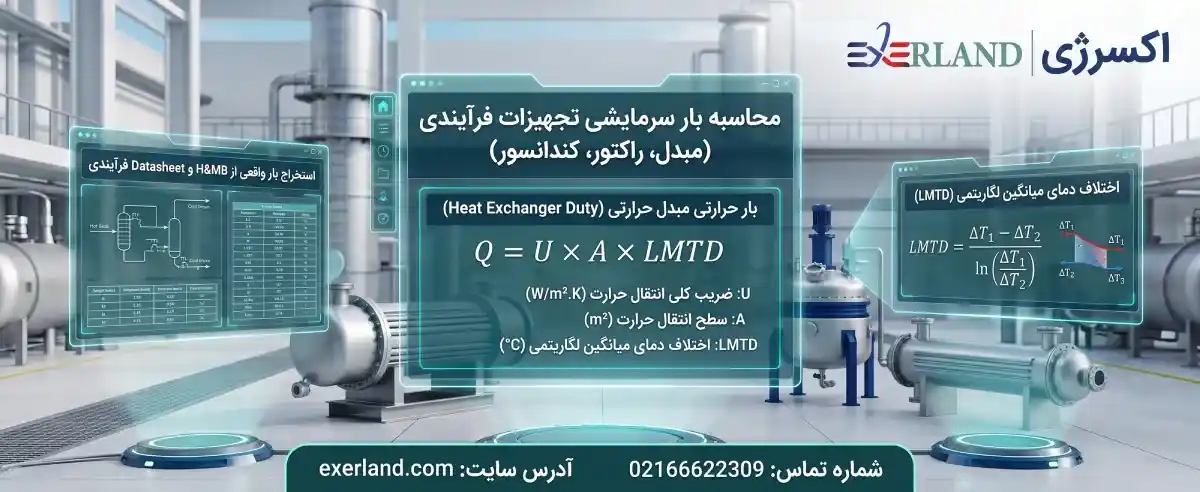

محاسبه بار سرمایشی تجهیزات فرآیندی (مبدل، راکتور، کندانسور)

در بسیاری از واحدهای پتروشیمی، بار سرمایشی از طریق مبدل‌های حرارتی تعیین می‌شود. برای این تجهیزات معمولاً از رابطه انتقال حرارت استفاده می‌شود.

بار حرارتی مبدل حرارتی (Heat Exchanger Duty)

Q = U × A × LMTD

• U: ضریب کلی انتقال حرارت (W/m².K)
• A: سطح انتقال حرارت (m²)
• LMTD: اختلاف دمای میانگین لگاریتمی (°C)

فرمول LMTD:

اختلاف دمای میانگین لگاریتمی (LMTD)

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

این بخش در پتروشیمی بسیار حیاتی است چون بار واقعی تجهیزات فرآیندی معمولاً از همین طریق در H&MB یا Process Datasheet استخراج می‌شود.

بیشتر بخوانید: مهندسی سرمایش استخر و مجموعه‌های ورزشی با چیلر تراکمی صنعتی

ضریب همزمانی بار (Diversity Factor) در پتروشیمی

یکی از اشتباهات رایج در طراحی این است که همه بارهای سرمایشی را به صورت کامل جمع می‌کنند، در حالی که در عمل همه مصرف‌کننده‌ها همزمان در پیک کامل کار نمی‌کنند.

بار واقعی بر اساس ضریب همزمانی

Qactual = ΣQi × DF

• DF: ضریب همزمانی (معمولاً بین 0.6 تا 0.9)

در پتروشیمی‌ها، DF باید با تحلیل فرآیند و تجربه بهره‌برداری انتخاب شود.

ضریب اطمینان طراحی (Safety Factor) برای انتخاب ظرفیت چیلر

بعد از محاسبه بار واقعی، معمولاً ضریب اطمینان برای آینده، آلودگی، خطاهای محاسباتی و توسعه احتمالی لحاظ می‌شود.

ظرفیت نهایی انتخاب چیلر

Qdesign = Qactual × (1 + SF)

• SF معمولاً بین 0.05 تا 0.2 انتخاب می‌شود.

اما نکته مهندسی اینجاست:
ضریب اطمینان بالا اگر باعث Oversizing شود، مصرف انرژی را بدتر می‌کند. در پتروشیمی بهتر است به جای افزایش بیش از حد ظرفیت یک چیلر، از طراحی چند دستگاهی و استراتژی رزرو استفاده شود.

استراتژی رزرو N+1 در سیستم های سرمایش پتروشیمی

در صنایع پتروشیمی، توقف سرمایش یعنی توقف تولید یا آسیب به تجهیزات. بنابراین اغلب پروژه‌ها از رزرو استفاده می‌کنند.این منطق در مقیاس کوچک‌تر نیز در مینی چیلرهای مسکونی دیده می‌شود، جایی که گاهی از چند یونیت مستقل به جای یک دستگاه بزرگ استفاده می‌شود تا هم قابلیت اطمینان افزایش یابد و هم عملکرد در بارهای متغیر بهینه‌تر شود.

مدل‌های رایج:

• 2×50% + 1×50% (N+1)
• 3×33% + 1×33%
• 1×100% + 1×100% (برای فرآیندهای فوق بحرانی)

انتخاب ساختار رزرو، مستقیماً روی مصرف انرژی اثر دارد چون تعداد دستگاه‌ها و عملکرد در بار جزئی را تغییر می دهد.

محاسبه مصرف برق چیلر (مهم‌ترین بخش بهینه‌سازی انرژی)

هدف اصلی مقاله، انتخاب چیلر با کمترین مصرف انرژی است. بنابراین باید بتوانیم مصرف برق را تخمین بزنیم.

 توان مصرفی چیلر از روی COP

Winput(kW) = Qcooling(kW) / COP

مثال کاربردی:
اگر بار سرمایشی 3500 kW باشد و COP = 5.0 باشد:

مصرف برق ≈ 700 kW

اما اگر COP = 4.0 باشد:

مصرف برق ≈ 875 kW

این اختلاف 175 kW در یک پتروشیمی می‌تواند هزینه سالانه بسیار سنگینی ایجاد کند.

محاسبه هزینه انرژی سالانه چیلر (تحلیل اقتصادی واقعی)

در پتروشیمی معیار واقعی انتخاب، هزینه انرژی در طول سال است نه قیمت خرید اولیه.

مصرف انرژی سالانه چیلر

Eannual(kWh) = Winput(kW) × Operating Hours(h/year)

هزینه سالانه برق چیلر

Costannual = Eannual × Electricity Rate

در پروژه‌های پتروشیمی، ساعات کار معمولاً بین 7000 تا 8500 ساعت در سال است. بنابراین اختلاف COP حتی 0.5 می‌تواند در عمل ده‌ها میلیارد تومان تفاوت ایجاد کند.

شاخص‌های واقعی راندمان: COP، EER، IPLV، NPLV

COP چیست؟

COP نسبت ظرفیت سرمایشی به مصرف برق در شرایط مشخص است.

EER چیست؟

EER نیز مشابه COP است ولی معمولاً در سیستم‌های HVAC بیشتر استفاده می‌شود.

 EER

EER = Q(BTU/hr) / W(Watt)

IPLV و NPLV چرا مهم‌ترند؟

در پتروشیمی چیلر معمولاً در 100% ظرفیت کار نمی‌کند. بنابراین شاخص بار جزئی اهمیت بیشتری دارد.

• IPLV: راندمان در شرایط استاندارد آزمایشگاهی
• NPLV: راندمان نزدیک‌تر به شرایط واقعی عملیاتی

به زبان ساده:
اگر COP عالی باشد ولی در 50% بار افت کند، چیلر از نظر انرژی برای پتروشیمی گزینه خوبی نیست.

اثر دمای آب کندانسور بر مصرف انرژی چیلر (نقطه طلایی انرژی)

در چیلرهای آب خنک، دمای ورودی کندانسور به شدت روی مصرف برق اثر دارد. افزایش فقط 1 تا 2 درجه در دمای آب برج خنک‌کننده می‌تواند مصرف برق را چند درصد بالا ببرد.

قانون تجربی رایج در طراحی صنعتی:

• هر 1°C افزایش دمای کندانسور می‌تواند حدود 2 تا 3 درصد مصرف برق را افزایش دهد.

بنابراین اگر کیفیت برج خنک‌کننده پایین باشد یا رسوب‌گذاری در کندانسور رخ دهد، مصرف انرژی چیلر جهش می‌کند.

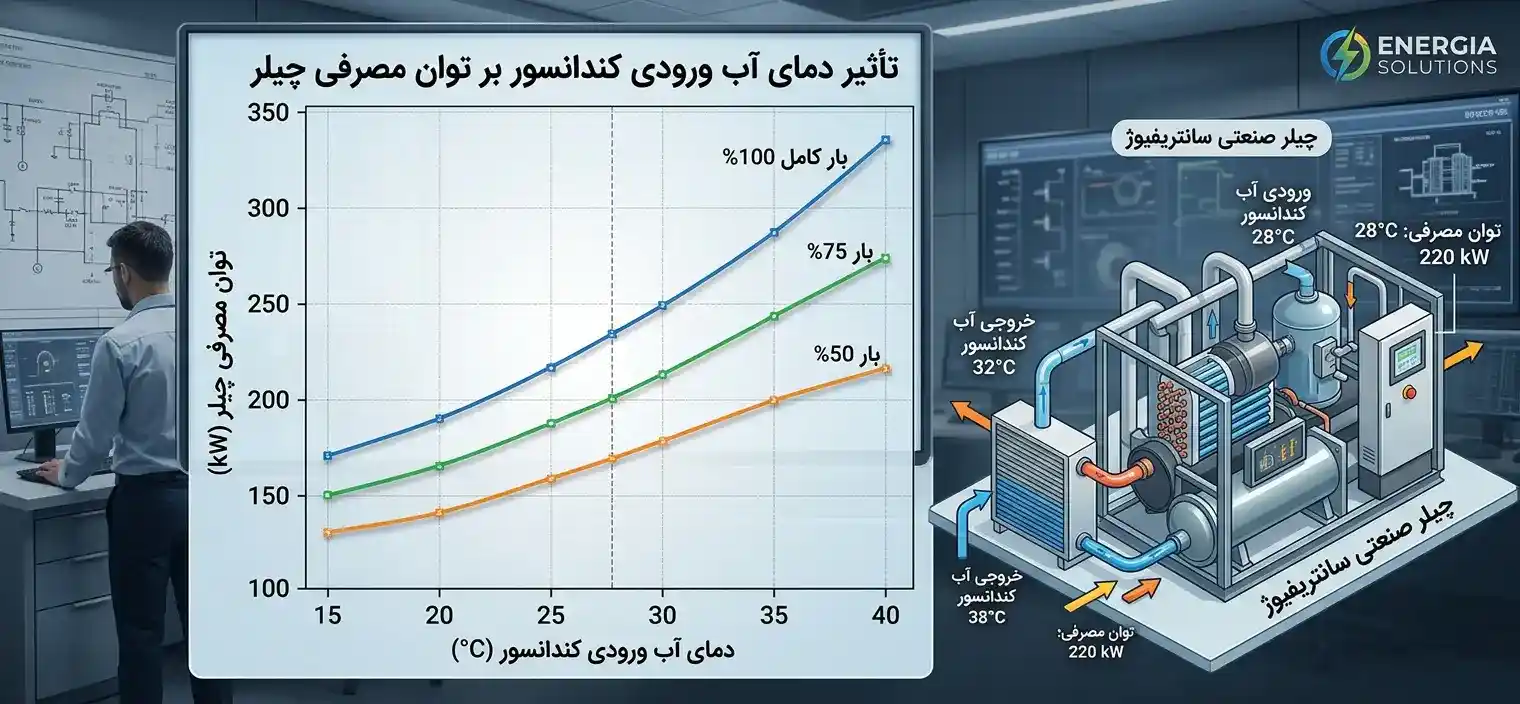

نمودار تغییر مصرف برق بر حسب دمای کندانسور

جدول تاثیر دمای کندانسور بر مصرف برق (جدول مرجع مهندسی)

این جدول نشان می‌دهد چرا در پتروشیمی نگهداری برج خنک‌کننده و کندانسور فقط موضوع تعمیرات نیست، بلکه موضوع انرژی است.

جدول مقایسه چیلر هواخنک و آب‌خنک در پتروشیمی (از دید انرژی)

انتخاب نوع کمپرسور برای چیلر پتروشیمی

در چیلرهای تراکمی، نوع کمپرسور تعیین‌کننده مصرف برق و رفتار در بار جزئی است.

کمپرسور اسکرو (Screw)

• مناسب ظرفیت‌های متوسط تا بالا
• کنترل بار جزئی قابل قبول
• بسیار رایج در پتروشیمی

کمپرسور سانتریفیوژ (Centrifugal)

• بهترین گزینه برای ظرفیت‌های خیلی بالا
• راندمان بالا در بار طراحی
• حساس به تغییر شرایط عملیاتی

کمپرسور پیستونی

• مناسب ظرفیت پایین
• استهلاک بالاتر
• کمتر توصیه می‌شود برای واحدهای بزرگ پتروشیمی

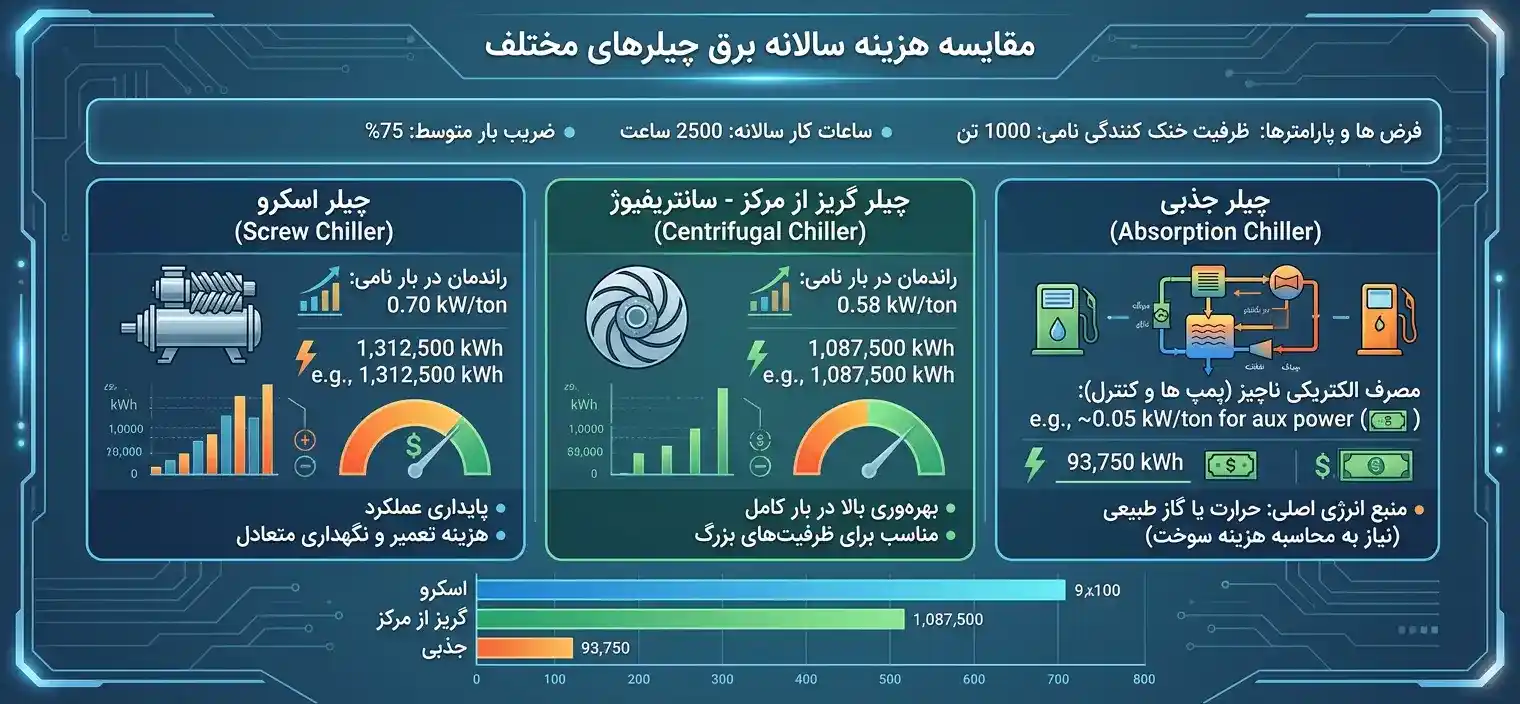

نمودار مقایسه هزینه سالانه برق چیلرهای مختلف

استانداردهای مهم در انتخاب چیلر صنعتی پتروشیمی

در پروژه‌های پتروشیمی، طراحی و خرید چیلر معمولاً با استانداردهای زیر همراستا می‌شود:

• ASHRAE (استانداردهای راندمان و طراحی)
• AHRI (استاندارد تست و IPLV/NPLV)
• API (در برخی بخش‌های پالایشگاهی مرتبط)
• ISO 50001 (مدیریت انرژی)
• IEC / NEMA (الکتروموتورها و تجهیزات برقی)

در اسناد مهندسی، اشاره به این استانداردها باعث می‌شود کارفرما مطمئن شود انتخاب انجام‌شده مهندسی و قابل دفاع است.در ظرفیت‌های پایین‌تر یا کاربردهای ساختمانی-صنعتی، مانند چیلرهای تراکمی هواخنک اسکرال نیز این استانداردها به‌عنوان مبنای طراحی و ارزیابی راندمان انرژی مورد استفاده قرار می‌گیرند.

جدول انتخاب اولیه ظرفیت چیلر بر اساس دبی آب سرد (روش سریع مهندسی)

فرض کنید اختلاف دمای رفت و برگشت آب سرد 5°C باشد (مثلاً 7°C رفت و 12°C برگشت).

این جدول برای برآورد سریع در مرحله Pre-Design بسیار مفید است.

اشتباه رایج در انتخاب چیلر پتروشیمی: طراحی فقط بر اساس ظرفیت پیک

در طراحی حرفه‌ای باید دو ظرفیت بررسی شود:

• ظرفیت پیک (Peak Load)
• ظرفیت میانگین عملیاتی (Average Load)

چرا؟
چون چیلر در طول سال بیشتر در بار میانگین کار می‌کند. اگر چیلر در بار میانگین راندمان پایینی داشته باشد، هزینه انرژی واقعی پروژه چند برابر پیش‌بینی خواهد شد.

بنابراین انتخاب صحیح چیلر باید مبتنی بر تحلیل پروفایل بار سالانه باشد، نه فقط بدترین حالت.در چیلرهای تراکمی هواخنک اسکرو نیز اهمیت ویژه‌ای دارد، زیرا عملکرد آن‌ها به‌طور مستقیم تحت تأثیر شرایط بار جزئی و تغییرات دمای محیط بوده و انتخاب بر اساس پیک صرف می‌تواند منجر به افت محسوس راندمان در بهره‌برداری واقعی شود.

چک لیست مهندسی بار چیلر (برای مهندس طراح و کارفرما)

اگر محاسبات درست نباشد، بهینه سازی انرژی فقط شعار است

در این قسمت دیدیم که انتخاب چیلر در صنایع پتروشیمی باید بر اساس محاسبات دقیق بار برودتی، تحلیل راندمان واقعی در بار جزئی، و در نظر گرفتن شرایط اقلیمی و دمای کندانسور انجام شود. همچنین مشخص شد که معیارهای COP به تنهایی کافی نیستند و شاخص‌هایی مثل IPLV و NPLV نقش حیاتی در انتخاب چیلر کم‌مصرف دارند.

در قسمت بعدی، تمرکز را روی روش‌های عملی کاهش مصرف انرژی، انتخاب تجهیزات جانبی (پمپ‌ها، برج خنک‌کننده، مبدل‌ها)، کنترل‌های هوشمند و تحلیل اقتصادی CAPEX/OPEX می‌گذاریم تا مقاله به سطحی برسد که واقعاً برای مهندس و کارفرما یک مرجع اجرایی باشد.در بسیاری از پروژه‌های صنعتی که از چیلر آب خنک به همراه برج خنک کن مدار باز  استفاده می‌شود، دقت در محاسبات و یکپارچگی طراحی تجهیزات جانبی نقش تعیین‌کننده‌ای در تحقق واقعی اهداف بهینه‌سازی انرژی دارد.

تجربه واقعی در پروژه‌های پتروشیمی: چرا انتخاب درست چیلر کافی نیست؟

در عمل و در پروژه‌های واقعی پتروشیمی، چیزی که روی کاغذ طراحی می‌شود با چیزی که در بهره‌برداری اتفاق می‌افتد همیشه یکسان نیست. بارها دیده شده که چیلر با COP بسیار خوب خریداری شده، اما بعد از چند ماه بهره‌برداری، مصرف برق سیستم به‌طور غیرمنتظره‌ای بالا رفته است.

دلیل این موضوع معمولاً خود چیلر نیست، بلکه «رفتار کل سیستم در شرایط واقعی» است. در پروژه‌های صنعتی، سیستم سرمایش مثل یک زنجیره است؛ اگر فقط یک حلقه ضعیف باشد (مثل برج خنک‌کننده، پمپ‌ها یا کنترل)، کل راندمان سقوط می‌کند.عملکرد اواپراتور نیز نقش کلیدی دارد؛ زیرا هرگونه افت در تبادل حرارت یا افزایش Approach در اواپراتور مستقیماً باعث کاهش ظرفیت واقعی و افزایش کارکرد کمپرسور می‌شود و در نهایت کل زنجیره راندمان سیستم را تحت تأثیر قرار می‌دهد.

از تجربه می‌توان گفت:
در پتروشیمی‌ها، 40 تا 60 درصد مشکلات انرژی مربوط به طراحی اطراف چیلر است، نه خود چیلر.

بهینه سازی انرژی یعنی طراحی سیستم، نه تجهیز

اگر بخواهیم حرفه‌ای نگاه کنیم، چیلر فقط یک جزء از سیستم است. مصرف انرژی واقعی به این عوامل وابسته است:

عوامل اصلی مصرف انرژی واقعی در پتروشیمی:

• کمپرسور چیلر
• پمپ‌های آب سرد
• پمپ‌های کندانسور
• برج خنک‌کننده
• افت فشار شبکه لوله‌کشی
• کیفیت کنترل و اتوماسیون
• شرایط واقعی بار (نه طراحی)

بنابراین بهینه‌سازی واقعی یعنی طراحی «System Thinking» نه «Equipment Thinking».

شاخص واقعی در پروژه‌های صنعتی: مصرف انرژی کل سیستم (System Efficiency)

در پروژه‌های حرفه‌ای، دیگر فقط COP چیلر مهم نیست. چیزی که واقعاً بررسی می‌شود، انرژی کل سیستم است.

 مصرف انرژی کل سیستم سرمایش

System kW/TR = (توان چیلر + توان پمپ‌ها + توان برج خنک‌کننده) / ظرفیت سرمایش

در یک پروژه پتروشیمی، فقط با اصلاح پمپ‌های کندانسور (بدون تعویض چیلر)، مصرف برق کل سیستم حدود 18٪ کاهش پیدا کرد.

این یعنی بهینه‌سازی همیشه از خرید جدید شروع نمی‌شود.

تجربه عملی: مهم ترین عامل پنهان افزایش مصرف انرژی چیلر

در بررسی چندین پروژه صنعتی، یک عامل همیشه تکرار شده:

«دمای کندانسور بالاتر از طراحی واقعی»

این اتفاق معمولاً به دلایل زیر رخ می‌دهد:

• برج خنک‌کننده کوچک انتخاب شده
• شرایط آب و هوایی واقعی بدتر از Design Data است
• رسوب‌گذاری در کندانسور
• کاهش راندمان فن‌ها
• نگهداری ضعیف سیستم آب

نتیجه مستقیم:

• افزایش فشار کمپرسور
• افزایش توان مصرفی
• کاهش COP واقعی

در بسیاری از پروژه‌ها فقط همین مورد باعث افزایش 15 تا 30 درصدی مصرف برق شده است.این مسئله در سیستم‌های کوچک‌تر مانند مینی چیلرهای تراکمی نیز دیده می‌شود، جایی که به دلیل محدودیت ظرفیت دفع حرارت و وابستگی بیشتر به شرایط محیطی، افزایش دمای کندانسور می‌تواند به‌سرعت روی راندمان و مصرف انرژی کل سیستم اثر بگذارد.

بهینه سازی برج خنک کننده: مهم تر از خود چیلر

در تجربه عملی پروژه‌های پتروشیمی، برج خنک‌کننده یکی از underrated ترین بخش‌هاست.

اگر برج درست کار نکند، بهترین چیلر دنیا هم راندمان واقعی نخواهد داشت.

معیار کلیدی عملکرد برج:

شاخص عملکرد برج خنک‌کننده

Approach = T خروجی آب - دمای Wet Bulb

نکته تجربی:

در یک پروژه واقعی، فقط با کاهش 2 درجه در Approach برج، مصرف برق کل سیستم حدود 9٪ کاهش پیدا کرد.

بیشتر بخوانید: بررسی جامع عملکرد کمپرسور چیلر و روش های کاهش مصرف انرژی در سیستم های سرمایشی صنعتی

پمپ ها: قاتل خاموش مصرف انرژی در پتروشیمی

در اکثر پروژه‌ها، پمپ‌ها نادیده گرفته می‌شوند، اما در عمل سهم بزرگی از مصرف برق دارند.

اشتباه رایج:

انتخاب پمپ با هد بالا برای “اطمینان”

این کار باعث می‌شود:

• پمپ همیشه خارج از نقطه بهینه کار کند
• مصرف برق دائمی افزایش یابد
• فشار اضافی روی کل شبکه ایجاد شود

فرمول واقعی توان پمپ:

 توان مصرفی پمپ

Wpump = (ρ × g × Q × H) / η

تجربه واقعی:

در یک واحد پتروشیمی، فقط با اصلاح سایز پمپ‌ها (نه تعویض چیلر)، مصرف انرژی پمپ‌ها 22٪ کاهش یافت.

کنترل دور (VFD): ساده‌ترین راه کاهش مصرف برق در پروژه‌های واقعی

در پروژه‌های جدید، هنوز هم سیستم‌هایی دیده می‌شود که پمپ‌ها و فن‌ها با دور ثابت کار می‌کنند. این یکی از بزرگ‌ترین اشتباهات طراحی است. استفاده از VFD به‌خصوص در تجهیزات مرتبط با کندانسور باعث می‌شود دمای کندانسور متناسب با بار واقعی کنترل شده و از افزایش غیرضروری فشار و توان کمپرسور جلوگیری شود.

تجربه صنعتی:

در بارهای واقعی پتروشیمی، سیستم تقریباً همیشه زیر 100٪ ظرفیت کار می‌کند.

بنابراین VFD تبدیل به یک ابزار ضروری شده نه آپشن.

قانون مهم:

نام فرمول: قانون توان در فن و پمپ
توان ∝ (سرعت)^3

نتیجه واقعی:

کاهش 20٪ سرعت → حدود 50٪ کاهش مصرف برق

این عدد در مقیاس پتروشیمی بسیار بزرگ است.

طراحی چندچیلره (Modular System): تجربه‌ای که همیشه جواب می‌دهد

در پروژه‌های بزرگ، استفاده از یک چیلر بزرگ معمولاً تصمیم خوبی نیست.

تجربه میدانی:

سیستم‌های چندچیلره:

• راندمان بهتر در بار جزئی

• انعطاف عملیاتی بالا

• کاهش مصرف انرژی سالانه

• افزایش قابلیت اطمینان

مثال واقعی:

در یک واحد پتروشیمی، جایگزینی یک چیلر 3000 TR با سه چیلر 1000 TR باعث کاهش حدود 12٪ مصرف انرژی سالانه شد.

بار جزئی (Part Load): جایی که بیشتر اشتباهات رخ می‌دهد

بیشتر مهندسان طراحی را در 100٪ بار انجام می‌دهند، اما واقعیت این است که:

سیستم بیشتر عمر خود را در 40٪ تا 80٪ بار می‌گذراند.

اگر چیلر در این محدوده راندمان خوبی نداشته باشد:

• COP واقعی افت می‌کند
• مصرف برق بالا می‌رود
• هزینه OPEX افزایش پیدا می‌کند

به همین دلیل شاخص‌هایی مثل IPLV و NPLV در پروژه‌های پتروشیمی مهم‌تر از COP نامی هستند.

تحلیل اقتصادی واقعی: تفاوتی که میلیون‌ها دلار ایجاد می‌کند

در پروژه‌های صنعتی، انتخاب فقط بر اساس قیمت اولیه اشتباه است.

تجربه واقعی:

در یک پروژه با ظرفیت متوسط:

• اختلاف COP فقط 1 واحد
• اختلاف هزینه برق سالانه: چند میلیارد تومان

نتیجه:

در پتروشیمی، خرید ارزان همیشه به معنی هزینه کمتر نیست.

Free Cooling: فرصت پنهان کاهش مصرف انرژی

در بسیاری از سایت‌ها، مخصوصاً مناطق سردتر یا شب‌ها، می‌توان بخشی از سرمایش را بدون چیلر تأمین کرد.

روش‌ها:

• Dry Cooler
• مبدل حرارتی
• Hybrid Cooling System

تجربه:

در برخی پروژه‌ها، Free Cooling توانسته تا 15٪ کاهش مصرف سالانه ایجاد کند.
