مهندسی سرمایش استخر و مجموعه‌های ورزشی با چیلر تراکمی صنعتی

اهمیت طراحی سرمایش استخر و سالن ورزشی

سیستم سرمایش استخر و مجموعه‌های ورزشی بخش حیاتی برای ایجاد محیطی سالم، ایمن و راحت برای شناگران و ورزشکاران است. انتخاب چیلر تراکمی صنعتی مناسب نه تنها باعث کاهش مصرف انرژی می‌شود، بلکه عمر تجهیزات و کیفیت هوا و آب را تضمین می‌کند.

کاربران معمولاً به دنبال سیستم سرمایش استخر با راندمان بالا، کنترل دقیق دما و رطوبت و کاهش هزینه‌های بهره‌برداری هستند. این مقاله با تمرکز بر چیلر صنعتی تراکمی به بررسی اصول طراحی، محاسبات بار حرارتی و نکات عملیاتی می‌پردازد تا هم برای مهندسین و هم برای مدیران مجموعه‌های ورزشی قابل استفاده باشد.

اصول پایه طراحی سرمایش استخر

تعیین دمای مطلوب آب و هوا در استخر

برای طراحی صحیح سیستم سرمایش، باید دمای آب و هوای سالن با استانداردهای بین‌المللی مطابقت داشته باشد.

• دمای آب استخر تفریحی: 26–28°C

• دمای آب استخر مسابقه: 24–26°C

• دمای هوا بالای سطح استخر: 28–30°C

• رطوبت نسبی: 50–60%

رعایت این محدوده‌ها باعث می‌شود:

• نرخ تبخیر آب کنترل شود
• اختلاف دمای آب و هوا در حد بهینه باقی بماند
• از ایجاد حس سرمای ناخوشایند برای شناگران جلوگیری شود

همچنین، کنترل دقیق دما و رطوبت از بروز مشکلاتی مانند خوردگی تجهیزات، کاهش عمر سیستم‌های تهویه و رشد باکتری‌ها جلوگیری می‌کند.

در این میان، استفاده از تجهیزاتی مانند چیلر تراکمی آب خنک اسکرو برای کنترل دقیق دمای آب، به‌ویژه در استخرهای بزرگ و پرتردد، به همراه سیستم‌های هواساز جهت تنظیم دمای هوا، باعث ایجاد شرایط پایدار، کاهش نوسانات دمایی و افزایش طول عمر تجهیزات می‌شود.

دمای استاندارد آب و هوا در استخر

بیشتر بخوانید:اواپراتور خشک چیلر هواخنک: راهکار بهداشتی و بدون آلودگی برای عملکرد ایمن و بهینه سیستم های تبرید

بار حرارتی استخر و عوامل تاثیرگذار

بار حرارتی تعیین می‌کند که چیلر چه میزان سرمایش باید تولید کند. این بار شامل موارد زیر است:

1. تبخیر آب – بیشترین سهم بار حرارتی را دارد.

2. انتقال حرارت از هوا به آب و بالعکس.

3. حرارت ناشی از دیوارها و کف استخر.

4. بار حرارتی ناشی از افراد حاضر – هر شناگر تقریباً 100–150 وات حرارت آزاد می‌کند.

فرمول بار حرارتی آب استخر:

 بار حرارتی آب استخر

Q_water = V × ρ × Cp × ΔT

• Q_water: بار حرارتی آب (kW)

• V: حجم آب استخر (m³)

• ρ: چگالی آب (kg/m³)

• Cp: گرمای ویژه آب (kJ/kg·K)

• ΔT: اختلاف دما بین آب ورودی و خروجی (°C)

این فرمول پایه‌ای است و به مهندس کمک می‌کند تا ظرفیت چیلر مورد نیاز را بر اساس دمای مورد نظر آب تعیین کند.

بار حرارتی تبخیر و نقش رطوبت

تبخیر آب سطح استخر اصلی‌ترین عامل افزایش بار سرمایش است. افزایش رطوبت نسبی و دمای هوا، میزان تبخیر را افزایش می‌دهد.

فرمول بار حرارتی تبخیر:

 بار حرارتی تبخیر

Q_evap = 0.68 × A × (P_surf - P_air)

• Q_evap: بار حرارتی ناشی از تبخیر (kW)

• A: سطح آب استخر (m²)

• P_surf: فشار بخار آب سطح استخر (kPa)

• P_air: فشار بخار آب هوا (kPa)

استفاده از این فرمول برای مهندسین طراحی چیلر استخر ضروری است تا ظرفیت لازم برای کنترل رطوبت و دما دقیق تعیین شود.

کنترل دما و رطوبت هوا

سیستم سرمایش استخر تنها به خنک کردن آب محدود نمی‌شود، بلکه کنترل دمای هوا و رطوبت سالن اهمیت بالایی دارد. هوای گرم و مرطوب بدون کنترل می‌تواند باعث:

• ایجاد بوی نامطبوع کلر

• رشد قارچ و باکتری‌ها

• خوردگی تجهیزات و سازه‌ها

راهکارهای رایج شامل:

• استفاده از فن‌ها و هواسازهای صنعتی برای توزیع هوا

• نصب رطوبت‌گیر و کویل‌های سرمایشی برای کاهش رطوبت نسبی

• تنظیم دمای هوای بالای سطح استخر حدود 28–30°C

شرایط مطلوب هوا در استخر

بیشتر  مطالعه کنید: تحلیل ترمودینامیکی و طراحی کندانسور هوایی در سیستم‌های تبرید و چیلر

انتخاب چیلر تراکمی صنعتی

چیلر تراکمی صنعتی قلب سیستم سرمایش استخر است. برای انتخاب مناسب:

1. محاسبه بار حرارتی کل (Q_total) = بار حرارتی آب + بار حرارتی تبخیر + بار حرارتی ساختار استخر

2. تعیین ظرفیت چیلر با در نظر گرفتن راندمان و COP

3. مقایسه انواع چیلرهای صنعتی: اسکرال، اسکرو، سنکرون

فرمول بار حرارتی کل:

 بار حرارتی کل استخر

Q_total = Q_water + Q_evap + Q_structure

• Q_total: بار کل سرمایش (kW)

• Q_structure: بار حرارتی ناشی از دیوار و کف استخر

با استفاده از این فرمول، مهندس می‌تواند ظرفیت دقیق چیلر مورد نیاز را تعیین کند و از کم‌کاری یا اضافه‌کاری چیلر جلوگیری کند.

جدول خلاصه عوامل تاثیرگذار بر بار حرارتی

• شناگران و ورزشکاران راحتی بیشتری دارند وقتی دمای آب و هوا کنترل شده باشد.

• هزینه انرژی کاهش می‌یابد وقتی بار حرارتی دقیق محاسبه شود.

اهمیت محاسبه دقیق بار سرمایش

برای طراحی یک سیستم سرمایش استخر و سالن ورزشی، تعیین دقیق بار سرمایش ضروری است. بدون محاسبه دقیق:

• چیلر ممکن است کم‌کار یا اضافه‌کار باشد

• مصرف انرژی افزایش یابد

• کنترل دما و رطوبت ناکافی شود

بار سرمایش شامل سه بخش اصلی است: بار حرارتی آب، بار حرارتی تبخیر و بار حرارتی سازه‌ها (دیوار و کف). هر یک از این اجزا باید به صورت دقیق محاسبه شوند.

محاسبه بار حرارتی آب استخر

بار حرارتی آب ناشی از اختلاف دمای ورودی و خروجی استخر و حجم آب موجود در استخر محاسبه می‌شود.

فرمول بار حرارتی آب استخر:

 بار حرارتی آب استخر

Q_water = V × ρ × Cp × ΔT

• Q_water: بار حرارتی آب (kW)

• V: حجم آب استخر (m³)

• ρ: چگالی آب (kg/m³) ≈ 1000

• Cp: گرمای ویژه آب (kJ/kg·K) ≈ 4.18

• ΔT: اختلاف دما بین آب ورودی و خروجی (°C)

مثال عددی:
فرض کنید استخر استاندارد با ابعاد 25×12×2 متر داریم. حجم آب:

V = 25 × 12 × 2 = 600 m³

اگر دمای آب ورودی 24°C و دمای آب خروجی 26°C باشد:

ΔT = 26 - 24 = 2°C

محاسبه بار حرارتی:

Q_water = 600 × 1000 × 4.18 × 2 = 5,016,000 kJ

برای تبدیل به کیلووات:

Q_water(kW) = 5,016,000 / 3600 ≈ 1393 kW

این مقدار نشان می‌دهد چیلر باید حداقل 1393 کیلووات توان برای کنترل دمای آب داشته باشد.

محاسبه بار حرارتی تبخیر

تبخیر آب یکی از بزرگترین عوامل افزایش بار سرمایش استخر است. میزان تبخیر تحت تاثیر دما و رطوبت نسبی هوا و سطح آب قرار دارد.

فرمول بار حرارتی تبخیر:

بار حرارتی تبخیر

Q_evap = 0.68 × A × (P_surf - P_air)

• Q_evap: بار حرارتی تبخیر (kW)

• A: سطح آب استخر (m²)

• P_surf: فشار بخار آب سطح استخر (kPa)

• P_air: فشار بخار آب هوا (kPa)

مثال عددی:

• سطح استخر: 25×12 = 300 m²

• فشار بخار سطح آب: 3.2 kPa

• فشار بخار هوا: 2.2 kPa

Q_evap = 0.68 × 300 × (3.2 - 2.2) = 0.68 × 300 × 1 = 204 kW

این بار نشان می‌دهد که کنترل رطوبت هوا و نصب رطوبت‌گیر صنعتی ضروری است.

بار حرارتی ناشی از سازه‌ها و دیوار استخر

انتقال حرارت از دیوارها، کف و سقف استخر به آب و هوا نیز به بار سرمایش اضافه می‌کند. این مقدار بسته به جنس، ضخامت و عایق‌بندی ساختمان متفاوت است.

فرمول تقریبی بار حرارتی سازه‌ها:

بار حرارتی سازه‌ها

Q_structure = U × A_structure × ΔT_structure

• Q_structure: بار حرارتی ناشی از سازه (kW)

• U: ضریب انتقال حرارت دیوار یا کف (W/m²·K)

• A_structure: سطح کل دیوار و کف (m²)

• ΔT_structure: اختلاف دمای داخلی و خارجی (°C)

مثال عددی:

• فرض کنید U = 1.5 W/m²·K

• سطح دیوار و کف: 500 m²

• اختلاف دما: 5°C

Q_structure = 1.5 × 500 × 5 = 3750 W = 3.75 kW

بار حرارتی سازه نسبت به بار آب و تبخیر کم است اما نباید نادیده گرفته شود.

محاسبه بار سرمایش کل استخر

حالا می‌توان بار سرمایش کل استخر را محاسبه کرد:

فرمول بار سرمایش کل:

 بار سرمایش کل استخر

Q_total = Q_water + Q_evap + Q_structure

مثال عددی ادامه مثال قبل:

Q_total = 1393 + 204 + 3.75 ≈ 1600.75 kW

بنابراین ظرفیت چیلر مورد نیاز حداقل 1600 kW است.

جدول خلاصه محاسبات بار حرارتی

بیشتر بخوانید: میزان نویز کمپرسور چیلر تراکمی صنعتی و روش‌های کاهش صدا در سیستم‌های سرمایشی

انتخاب چیلر و مقایسه راندمان برای استخر

با بار سرمایش کل مشخص، انتخاب چیلر تراکمی صنعتی مرحله بعد است. نکات مهم:

1. انتخاب ظرفیت چیلر کمی بالاتر از Q_total برای پوشش نوسانات بار

2. بررسی COP (ضریب عملکرد) و مصرف انرژی

3. مقایسه انواع چیلر: اسکرال، اسکرو، سنکرون

4. بررسی سیستم کنترل هوشمند دما و رطوبت

فرمول COP چیلر:

 ضریب عملکرد چیلر

COP = Q_cooling / W_input

• COP: ضریب عملکرد

• Q_cooling: توان سرمایشی چیلر (kW)

• W_input: توان مصرفی چیلر (kW)

هرچه COP بالاتر باشد، مصرف انرژی کمتر است.

• همیشه تمام بارهای حرارتی را جمع کنید تا ظرفیت چیلر کافی باشد.

• استفاده از جداول و فرمول‌ها باعث طراحی دقیق و صرفه‌جویی انرژی می‌شود.

• اضافه کردن حاشیه ایمنی 5–10% برای نوسانات دما و تعداد شناگران توصیه می‌شود.

معرفی تجهیزات اصلی سیستم سرمایش استخر

یک سیستم سرمایش استخر و سالن ورزشی شامل چند بخش کلیدی است که همگی باید با هماهنگی کار کنند تا دما و رطوبت مطلوب حفظ شود:

1. چیلر تراکمی صنعتی – قلب سیستم سرمایش

2. پمپ‌ها و شبکه آب سرد – برای انتقال آب بین چیلر و استخر

3. فن‌ها و هواسازها – برای کنترل دمای هوا و رطوبت

4. کویل‌های سرمایشی و رطوبت‌گیرها – برای کاهش رطوبت و توزیع یکنواخت سرما

5. کنترل هوشمند سیستم – برای تنظیم دما، رطوبت و مصرف انرژی

چیلر تراکمی صنعتی – انواع و انتخاب ظرفیت برای استخر

چیلر تراکمی صنعتی نقش اصلی در کنترل دمای آب استخر و سالن دارد. انواع رایج:

• چیلر اسکرو (Screw Chiller) – مناسب برای ظرفیت‌های بالا، عمر طولانی و بهره‌وری انرژی متوسط

• چیلر اسکرال (Scroll Chiller) – مناسب برای ظرفیت متوسط، صدای کم و راندمان بالا

• چیلر سنکرون (Centrifugal Chiller) – مناسب برای پروژه‌های بزرگ با راندمان بسیار بالا

انتخاب چیلر مناسب

مراحل انتخاب:

1. تعیین بار سرمایش کل (Q_total)

2. انتخاب نوع چیلر مناسب با ظرفیت مورد نیاز

3. بررسی ضریب عملکرد (COP) برای کاهش مصرف انرژی

4. در نظر گرفتن فضای نصب و سطح سرویس

مقایسه انواع چیلر صنعتی

 پمپ ها و شبکه آب سرد برای استخر

انتقال آب سرد بین چیلر و استخر توسط پمپ‌های سانتریفیوژ صنعتی انجام می‌شود. نکات کلیدی:

• محاسبه دبی آب (Flow Rate):

Q_water = V × n

• Q_water: دبی آب (m³/h)

• V: حجم آب استخر (m³)

• n: تعداد گردش آب در ساعت (1–3 بار در ساعت)

• انتخاب پمپ با هد مناسب و راندمان بالا

• نصب کنترل دور (VFD) برای صرفه‌جویی انرژی

مشخصات پمپ های سانتریفیوژ استخر

فن‌ها و هواسازها در استخر

هوای سالن استخر باید دمای کنترل شده و رطوبت مطلوب داشته باشد.

• استفاده از فن‌های سانتریفیوژ صنعتی یا هواساز (AHU)

• نصب کویل سرمایشی و رطوبت‌گیر

• توزیع یکنواخت هوا در ارتفاع مختلف سالن

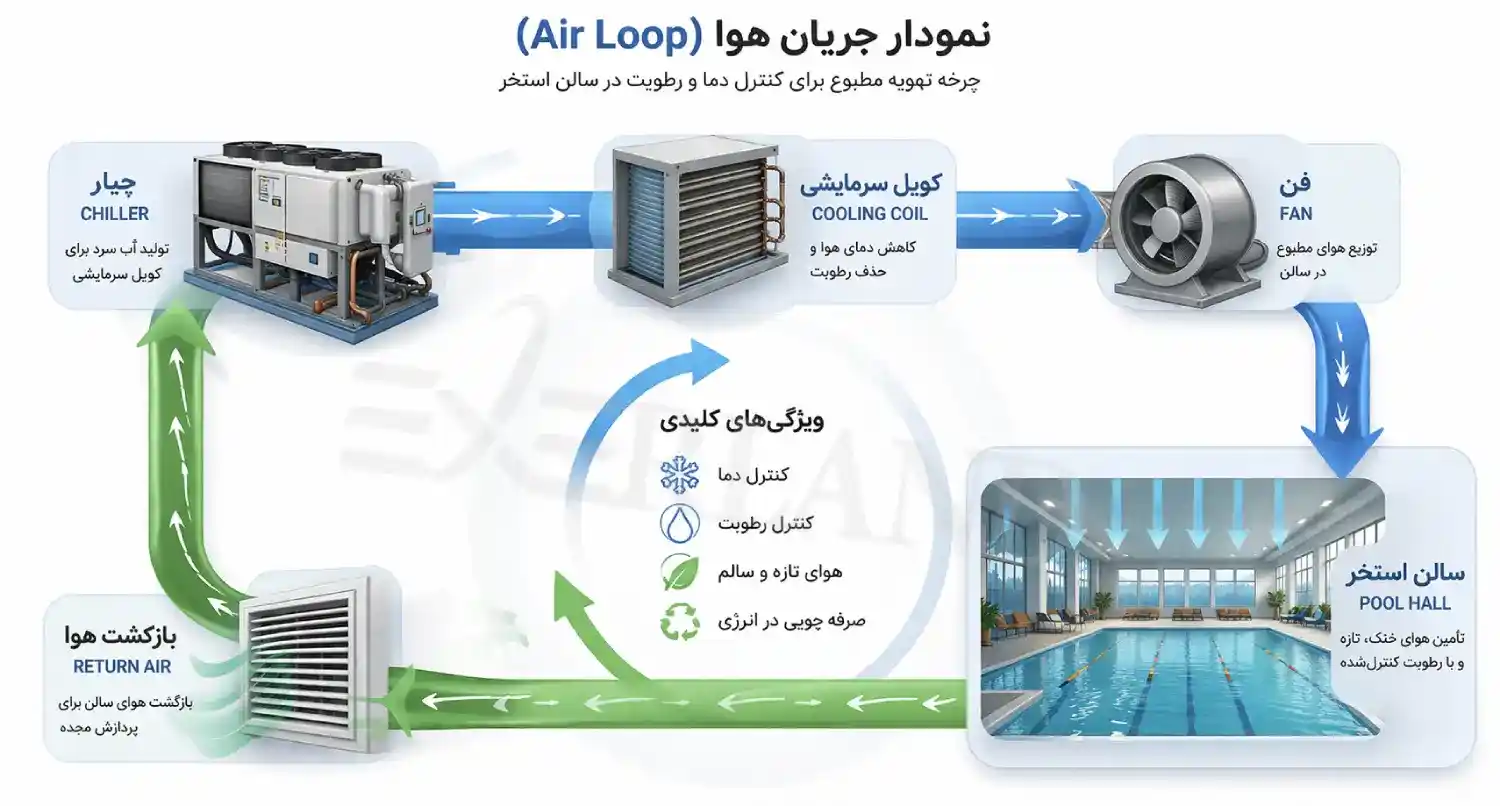

نمودار پیشنهادی جریان هوا (Air Loop):

کویل‌های سرمایشی و رطوبت‌گیرها در استخر

کویل‌های سرمایشی و رطوبت‌گیرها نقش مهمی در کنترل رطوبت نسبی و دمای هوا دارند:

• کویل سرمایشی: آب سرد چیلر از آن عبور کرده و هوای سالن را خنک می‌کند

• رطوبت‌گیر: بخار آب هوا را جذب کرده و از رشد قارچ و خوردگی جلوگیری می‌کند

• نصب کویل‌ها به صورت گروهی و با توزیع مناسب در سالن

کنترل هوشمند سیستم سرمایش

سیستم کنترل هوشمند به مهندس و مدیر مجموعه امکان می‌دهد:

• دمای آب و هوا را به صورت خودکار تنظیم کند

• مصرف انرژی را بهینه سازی نماید

• با آلارم و هشدارها، مشکلات احتمالی چیلر، پمپ و فن را اطلاع دهد

فرمول محاسبه مصرف انرژی چیلر با کنترل هوشمند:

 توان مصرفی چیلر

W_input = Q_cooling / COP

• W_input: توان مصرفی (kW)

• Q_cooling: توان سرمایشی (kW)

• COP: ضریب عملکرد چیلر

جدول خلاصه تجهیزات سیستم سرمایش

• همیشه چیلر و تجهیزات را بر اساس بار واقعی محاسبه شده انتخاب کنید

• نصب کنترل هوشمند و رطوبت‌گیر صنعتی باعث کاهش هزینه نگهداری و افزایش راحتی کاربران می‌شود

• استفاده از نمودار جریان سیستم (Water Loop + Air Loop) به مهندسین کمک می‌کند تا عملکرد کل سیستم را مشاهده کنند

• رعایت استانداردها و نکات ایمنی برای سلامت شناگران ضروری است
