تحلیل ترمودینامیکی و طراحی کندانسور هوایی در سیستم‌های تبرید و چیلر

اهمیت کندانسور هوایی در سیستم های تبرید

کندانسور هوایی (Air Cooled Condenser) یکی از اجزای حیاتی در سیستم‌های تبرید و چیلر تراکمی هواخنک است. این مبدل حرارتی وظیفه دارد گرمای جذب‌شده توسط مبرد را به محیط منتقل کند تا سیکل تبرید بتواند به‌طور پایدار ادامه یابد.در طراحی و تحلیل ترمودینامیکی کندانسور، عوامل زیر بسیار مهم هستند:

• دمای محیط و اختلاف دما

• ظرفیت حرارتی سیستم

• راندمان انتقال حرارت و ضریب انتقال حرارت

• افت فشار در مسیر مبرد و هوا

• بهینه‌سازی سطح تبادل حرارتی

کندانسورهای هواخنک مزایایی از جمله عدم نیاز به برج خنک‌ کن، نصب آسان و مصرف آب صفر دارند، ولی راندمان آن‌ها نسبت به کندانسور آبی در دمای بالا کاهش می‌یابد.

تحلیل ترمودینامیکی کندانسور هوایی

سیکل تبرید تراکمی معمولاً شامل کمپرسور، کندانسور، شیر انبساط و اواپراتور است. در کندانسور هوایی، مبرد با عبور از لوله‌ها و فین‌ها حرارت خود را به جریان هوای محیط انتقال می‌دهد.

روابط انرژی و ترمودینامیک

انتقال حرارت اصلی در کندانسور هوایی بر اساس قانون اول ترمودینامیک برای یک جریان پایدار است:

text انرژی مبرد در کندانسور:

Q = m × (h2 - h3)

• Q: حرارت دفع شده [kW]

• m: دبی جرمی مبرد [kg/s]

• h2: آنتالپی مبرد ورودی کندانسور [kJ/kg]

• h3: آنتالپی مبرد خروجی کندانسور [kJ/kg]

این رابطه به مهندس کمک می‌کند تا ظرفیت حرارتی مورد نیاز کندانسور را محاسبه کند.

ضریب انتقال حرارت و سطح تبادل

انتقال حرارت جابجایی از هوا به مبرد یا بالعکس توسط ضریب انتقال حرارت کلی U محاسبه می‌شود:

text انتقال حرارت کلی:

Q = U × A × ΔTlm

• U: ضریب انتقال حرارت کلی [W/m²K]

• A: سطح تبادل حرارتی [m²]

• ΔTlm: دمای متوسط لگاریتمی (LMTD) [K]

دمای متوسط لگاریتمی (LMTD) برای جریان مخالف و هم‌جهت به صورت زیر تعریف می‌شود:

text دمای متوسط لگاریتمی (LMTD):

ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1/ΔT2)

• ΔT1: اختلاف دما در ابتدا

• ΔT2: اختلاف دما در انتها

نمودار P-h و تحلیل سیکل تبرید

نمودار فشار-آنتالپی (P-h) ابزاری کلیدی برای تحلیل ترمودینامیکی کندانسور است. مبرد پس از خروج از کمپرسور وارد کندانسور می‌شود، دما کاهش یافته و به مایع سابکول (Subcooled) تبدیل می‌شود.در تحلیل عملکرد سیکل تبرید، نوع کندانسور و شرایط دفع حرارت تأثیر مستقیمی بر فشار تقطیر، دمای مبرد و در نهایت ضریب عملکرد سیستم دارد. در کاربردهایی که دفع حرارت با هوای محیط انجام می‌شود، کندانسور هوایی با توجه به دمای محیط، بار حرارتی، دمای تقطیر و شرایط نصب باید به‌صورت ترمودینامیکی و هیدرولیکی ارزیابی شود تا عملکرد پایدار چیلر و راندمان مناسب سیکل تضمین شود.

نکات کلیدی تحلیل P-h:

• نقطه ورودی مبرد به کندانسور (پرفشار و گرم)

• نقطه خروجی (مایع سابکول، آماده ورود به شیر انبساط)

• اختلاف دمای محیط و مبرد، تأثیر مستقیم روی COP سیستم دارد

جدول مقایسه کندانسورهوایی و آبی

تأثیر دمای محیط و Subcooling

دمای محیط نقش مهمی در عملکرد کندانسور هوایی دارد. هرچه دمای محیط بالاتر باشد، اختلاف دمای ΔT کاهش یافته و ظرفیت دفع حرارت کاهش می‌یابد. Subcooling باعث افزایش ظرفیت حرارتی و جلوگیری از ورود بخار به شیر انبساط می‌شود:

 Subcooling effect: Δh_sub = h_liquid - h_saturation

• h_liquid: آنتالپی مبرد خروجی کندانسور

• h_saturation: آنتالپی مبرد در دمای تقطیر

روابط اگزرژی و تحلیل انرژی

برای تحلیل پیشرفته، اگزرژی مبرد در کندانسور محاسبه می‌شود تا بهره‌وری سیستم سنجیده شود:

text اگزرژی خروجی کندانسور:

Ex = m × (h2 - h3 - T0 × (s2 - s3))

• T0: دمای مرجع محیط [K]

• s2, s3: آنتروپی مبرد ورودی و خروجی [kJ/kgK]

این تحلیل کمک می‌کند تا نقاط بهینه برای طراحی و کنترل دما مشخص شود.

بیشتر بخوانید: چطور هواساز مناسب هتل و مهمان پذیر انتخاب کنیم و از نوسان دما جلوگیری کنیم؟

جدول پارامترهای ترمودینامیکی مؤثر

از تحلیل ترمودینامیکی به طراحی مهندسی

پس از تحلیل ترمودینامیکی کندانسور هوایی، مرحله بعدی طراحی مهندسی واقعی است. هدف این مرحله تعیین پارامترهای عملیاتی و فیزیکی کندانسور، انتخاب فن، تیوب و فین، محاسبه افت فشار و ظرفیت حرارتی است.

این طراحی باید بر اساس ظرفیت حرارتی واقعی سیستم، دمای محیط و شرایط عملیاتی صورت گیرد تا عملکرد بهینه سیستم تضمین شود.

تعیین ظرفیت حرارتی کندانسور

ظرفیت حرارتی (Heat Rejection) کندانسور برابر است با حرارتی که باید از مبرد به محیط منتقل شود:

ظرفیت حرارتی کندانسور:

Q = m × (h2 - h3)

مثال عددی:
فرض کنید چیلر 100 تن تبرید داریم (1 تن تبرید ≈ 3.517 kW).

• ظرفیت حرارتی کل سیستم:

text Q_total = 100 × 3.517 ≈ 351.7 kW

• دبی جرمی مبرد (R134a) با Δh = 200 kJ/kg:

text m = Q / Δh = 351.7 / 200 ≈ 1.758 kg/s

در مینی‌چیلرها، به دلیل ابعاد محدود و مسیر کوتاه جریان هوا، تعیین دقیق ظرفیت حرارتی کندانسور و دبی جرمی مبرد اهمیت ویژه‌ای دارد. این محاسبات، پایه انتخاب فن، سایزینگ کویل و کنترل دما و فشار مبرد را فراهم می‌کند و تضمین می‌کند سیستم با حداکثر راندمان و حداقل صدا عمل نماید.

تعیین دمای تقطیر و Subcooling

دمای تقطیر (Condensing Temperature) معمولاً 5–10 درجه بالاتر از دمای محیط در نظر گرفته می‌شود. Subcooling باعث افزایش راندمان می‌شود:

 Δh_sub = h_liquid - h_saturation

مثال:

• دمای محیط: 35°C

• دمای تقطیر: 45°C

• Δh_sub ≈ 10 kJ/kg

انتخاب نوع تیوب و فین

تیوب‌ها و فین‌ها عامل اصلی سطح انتقال حرارت هستند. پارامترهای کلیدی:

بیشتر بخوانید: سیستم های هواساز در ساختمان های اداری

محاسبه سطح انتقال حرارت

سطح تبادل حرارت بر اساس ضریب انتقال حرارت کلی و LMTD محاسبه می‌شود:

A = Q / (U × ΔTlm)

مثال:

• Q = 351.7 kW

• U = 180 W/m²K

• ΔTlm = 10 K

A = 351700 / (180 × 10) ≈ 195.4 m²

این سطح تعیین می‌کند که چه تعداد تیوب و فین لازم است.

• در چیلر تراکمی آب خنک اسکرو اینورتر، این محاسبه پایه سایزینگ تیوب و فین، افت فشار آب و انتخاب فن برج خنک‌کن است.

محاسبه افت فشار سمت مبرد و هوا

افت فشار مبرد

با استفاده از فرمول Darcy-Weisbach برای جریان داخل تیوب:

ΔP = f × (L/D) × (ρ × V² / 2)

• f: ضریب اصطکاک

• L: طول تیوب [m]

• D: قطر داخلی تیوب [m]

• ρ: چگالی مبرد [kg/m³]

• V: سرعت جریان [m/s]

افت فشار هوا

برای جریان هوای عبوری از فین‌ها:

ΔP_air = (ρ_air × V_air² / 2) × (L/D_h) × f

• D_h: قطر هیدرولیکی کانال

• V_air: سرعت هوا

انتخاب فن و جریان هوا

فن‌ها برای جبران افت فشار و تأمین جریان مورد نیاز هوا انتخاب می‌شوند. جریان هوا و سرعت آن به ΔTlm و U بستگی دارد:

m_air = Q / (Cp_air × ΔT_air)

• m_air: دبی جرمی هوا [kg/s]

• Cp_air: ظرفیت حرارتی مخصوص هوا [kJ/kgK]

• ΔT_air: افزایش دمای هوا در عبور از کندانسور [K]

مثال:

• ΔT_air = 10°C

• Cp_air ≈ 1.005 kJ/kgK

• m_air = 351.7 / (1.005 × 10) ≈ 35 kg/s

بیشتر بخوانید: هواساز محیط صنعتی، هوای تازه، عملکرد قوی

جدول نمونه طراحی کندانسور 100 تن تبرید

نمودار راندمان و ظرفیت در برابر دمای محیط

نمودار مفهومی: راندمان کندانسور هوایی با افزایش دمای محیط کاهش می‌یابد و جریان هوا و Subcooling اثر مستقیم دارند.

نکات مهندسی و اشتباهات رایج

• Oversizing: سطح بیش از حد باعث افزایش هزینه اولیه و افت جریان هوا

• Undersizing: سطح کم باعث بالا رفتن دمای تقطیر و کاهش COP سیستم

• انتخاب فن ضعیف: عدم جبران افت فشار هوا و کاهش ظرفیت واقعی

• عدم توجه به Subcooling: کاهش راندمان و ورود بخار به شیر انبساط

اهمیت بهره برداری و شرایط اقلیمی

تأثیر دمای محیط بر عملکرد کندانسور

دمای محیط (T_ambient) بیشترین تأثیر را بر دمای تقطیر و راندمان سیستم دارد. رابطه تقریبی برای دمای تقطیر:

 T_cond = T_ambient + ΔT_approach

• ΔT_approach: اختلاف دمای مبرد و هوای محیط در خروجی کندانسور (معمولاً 5–10°C)

مثال عملیاتی:

• دمای محیط: 40°C

• ΔT_approach = 7°C

• T_cond ≈ 47°C

هرچه دمای محیط بالاتر باشد، راندمان سیستم کاهش می‌یابد و جریان فن باید افزایش یابد.

کنترل دور فن و VFD

استفاده از Variable Frequency Drive (VFD) برای فن‌ها امکان تنظیم جریان هوا مطابق نیاز واقعی را می‌دهد. رابطه انتقال حرارت با سرعت فن:

Q_actual = Q_nom × (V_air / V_nom)^n

• V_air: سرعت هوای واقعی

• V_nom: سرعت طراحی

• n: ضریب وابسته به نوع فن (1.7–2 برای فن سانتریفیوژ)

این تکنیک باعث کاهش مصرف انرژی در شرایط بار جزئی می‌شود.

تحلیل مصرف انرژی سالیانه

برای محاسبه انرژی مصرفی فن‌ها در طول سال:

 E_fan = P_fan × t_operating

• P_fan: توان فن [kW]

• t_operating: ساعات کاری سالانه [h]

مثال:

• P_fan = 15 kW

• t_operating = 3000 h

• E_fan ≈ 45,000 kWh

اثر Fouling و گرفتگی فین‌ها

جمع شدن گرد و غبار یا رسوبات روی فین‌ها باعث کاهش ضریب انتقال حرارت و افزایش افت فشار می‌شود:

U_effective = U_clean / (1 + R_fouling × U_clean

• R_fouling: مقاومت حرارتی ناشی از گرفتگی [m²K/W]

• U_clean: ضریب انتقال حرارت تمیز [W/m²K]

• U_effective: ضریب انتقال حرارت واقعی

نکته: نظافت و نگهداری منظم باعث حفظ ظرفیت حرارتی و کاهش مصرف انرژی می‌شود.

طبق تجربه و توصیه‌های اکسرلند، نظافت و نگهداری منظم فین‌ها باعث حفظ ظرفیت حرارتی و کاهش مصرف انرژی می‌شود. حتی کاهش جزئی در ضریب انتقال حرارت می‌تواند عملکرد مینی‌چیلر کم‌صدا را تحت تأثیر قرار دهد، بنابراین پیشگیری و پاک‌سازی دوره‌ای اهمیت ویژه‌ای دارد.

جدول مقایسه راندمان در شرایط اقلیمی مختلف

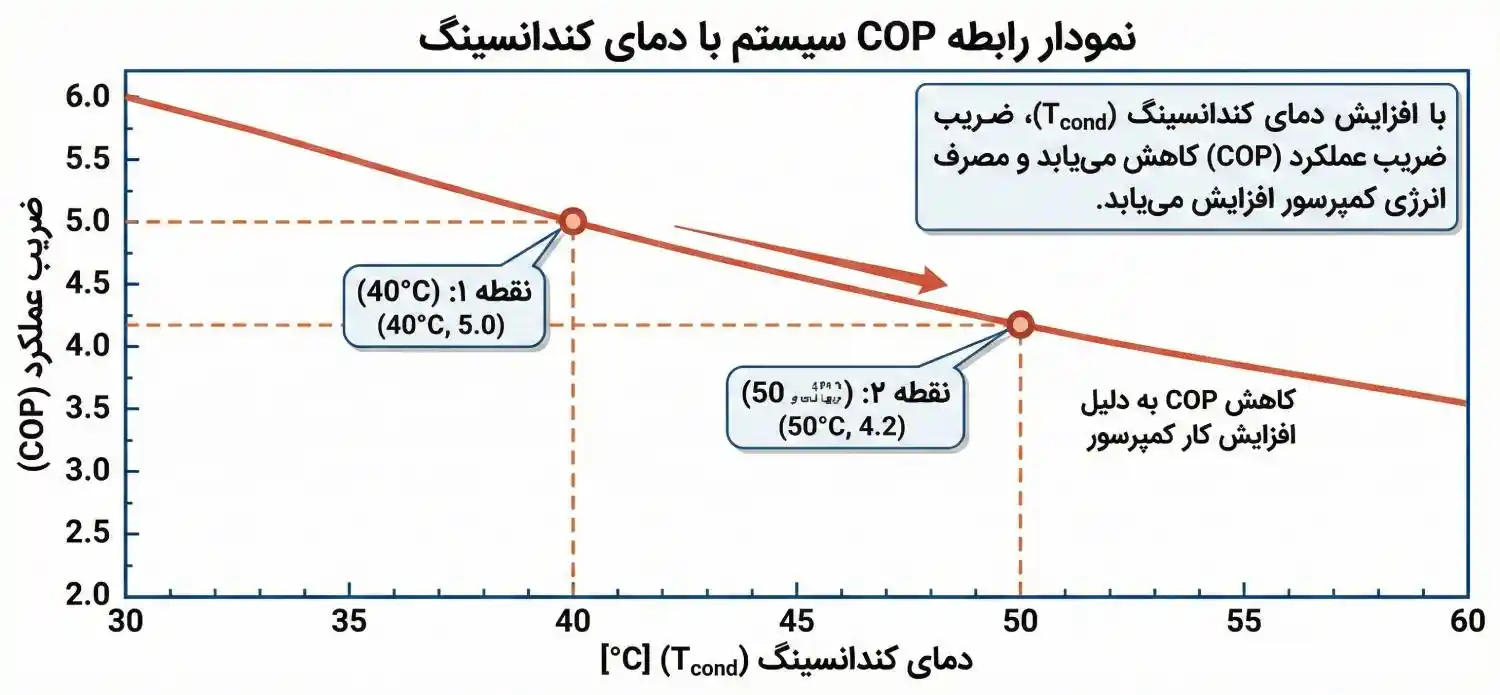

نمودار رابطه COP سیستم با دمای کندانسینگ

نمودار مفهومی: هرچه T_cond افزایش یابد، COP کاهش می‌یابد و مصرف انرژی کمپرسور افزایش می‌یابد.
مثال: اگر T_cond از 40°C به 50°C افزایش یابد، COP ممکن است از 5 به 4.2 کاهش یابد.

چک لیست بهره‌برداری صنعتی

استانداردها و توصیه‌های مهندسی عملیاتی

• ASHRAE 90.1: معیارهای انرژی و بهره‌وری

• AHRI Standard 460: عملکرد کندانسور هواخنک

• ISO 5149: طراحی ایمنی سیستم‌های تبرید صنعتی

مثال عملیاتی محاسباتی

فرض کنید چیلر 100 تن تبرید با کندانسور هوایی 10 فن:

• دمای محیط: 40°C

• سرعت هوا 5 m/s

• ΔT_sub = 8 kJ/kg

• مقاومت Fouling R_fouling = 0.0005 m²K/W

ضریب انتقال حرارت واقعی:

U_effective = U_clean / (1 + R_fouling × U_clean)

• U_clean = 180 W/m²K

• U_effective ≈ 173 W/m²K

ظرفیت حرارتی واقعی با ΔTlm = 10°C:

text Q_actual = U_effective × A × ΔTlm = 173 × 195.4 × 10 ≈ 338 kW

نتیجه: ظرفیت کاهش یافته 338 kW در مقابل طراحی 351.7 kW → نیاز به کنترل فن و پاکسازی فین‌ها برای بازگرداندن ظرفیت.
