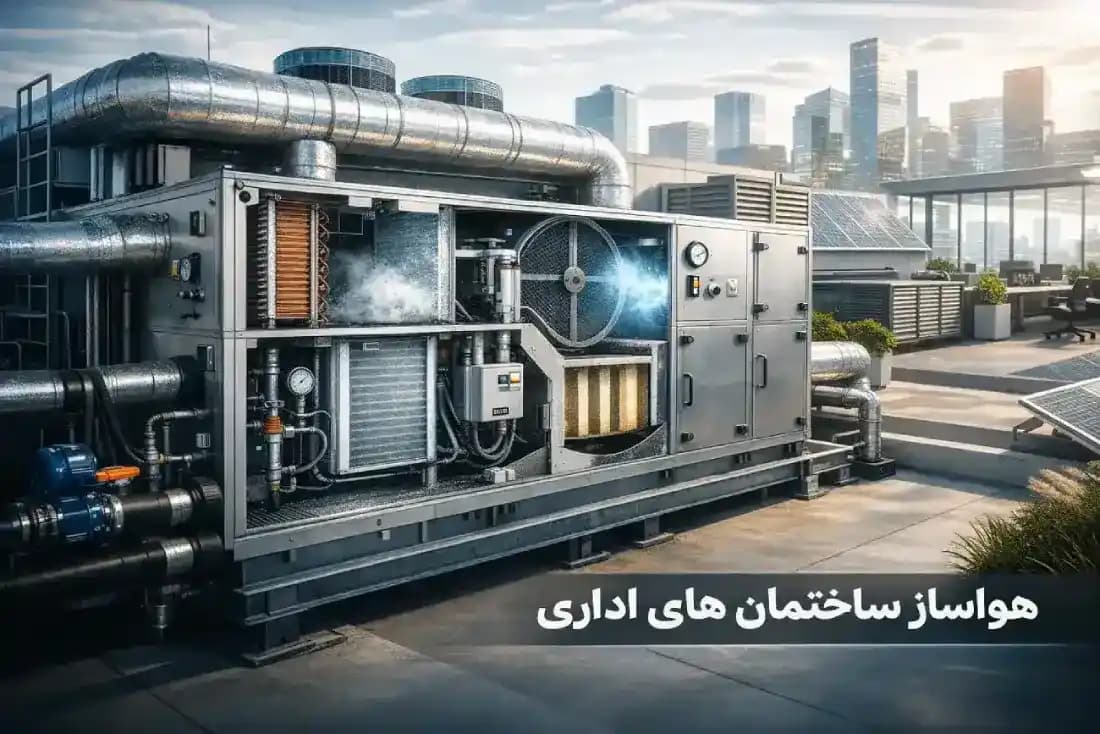

سیستم های هواساز در ساختمان های اداری

سیستم های هواساز در ساختمان های اداری؛ مسئله‌ای که روی کاغذ حل می‌شود، در عمل نه

در یکی از پروژه‌های اداری متوسط با زیربنای حدود ۹۰۰۰ مترمربع، سیستم‌های هواساز انبساط مستقیم طبق محاسبات طراحی، بدون نقص به‌نظر می‌رسیدند:

• بار سرمایی به دقت محاسبه شده بود

• دبی هوا مطابق استانداردها کافی بود

• کویل‌ها از نظر سطح انتقال حرارت کم نمی‌آوردند

اما پس از بهره‌برداری واقعی، مشکلات زیر مشاهده شد:

• شکایت مداوم کارکنان از دمای نامطلوب فضا

• افزایش رطوبت نسبی در ساعات پرتردد

• مصرف انرژی بالاتر از برآورد طراحی

• دخالت مکرر اپراتور برای تنظیم دستی سیستم

این تجربه نشان می‌دهد که مشکل، صرفاً از تجهیزات نیست؛ بلکه ناشی از درک ناقص رفتار واقعی سیستم‌های هواساز در فضاهای اداری است.

در ساختمان اداری، هواساز مستقیم تنها هوا جابه‌جا نمی‌کند؛
بلکه باید رفتار حرارتی ساختمان، حضور انسانی و پاسخ سیستم کنترل را نیز تحمل کند. اگر این واقعیت‌ها در تحلیل اولیه دیده نشوند، نتیجه این است که سیستم روی نقشه عالی است، اما در بهره‌برداری ناکارآمد و پرهزینه خواهد بود.

چرا تحلیل مهندسی سیستم های هواساز در ساختمان های اداری اهمیت دارد؟

سؤال مهندس تاسیسات این نیست که «هواساز مرکزی یا اسپلیت؟»
سؤال واقعی این است:

آیا این آرایش از سیستم‌های هواساز در ساختمان‌های اداری، با بار متغیر و الگوی مصرف واقعی سازگار است؟

اهمیت موضوع وقتی مشخص می‌شود که بدانیم:

• بیش از ۴۰٪ مصرف انرژی ساختمان‌های اداری به HVAC مربوط است

• خطای طراحی در هواساز، تا آخر عمر ساختمان باقی می‌ماند

• اصلاح بعد از اجرا معمولاً پرهزینه و ناقص است

تجربه پروژه‌ها نشان می‌دهد بیشترین خطاها در سیستم های هواساز در ساختمان های اداری در این نقاط رخ می‌دهد:

1. فرض بار ثابت برای فضاهای با تراکم متغیر

2. نادیده گرفتن استراتژی کنترل

3. طراحی جداگانه هواساز، بدون دید سیستمی به کل ساختمان

اینجا دقیقاً همان جایی است که تحلیل عددی صرف کافی نیست؛
باید رفتار واقعی سیستم دیده شود.

تعریف مهندسی سیستم‌های هواساز در ساختمان‌های اداری

سیستم‌های هواساز در ساختمان‌های اداری، تجهیزاتی هستند که به‌صورت مرکزی یا نیمه‌مرکزی عمل می‌کنند و وظایف زیر را بر عهده دارند:

• ترکیب هوای تازه و برگشتی

• کنترل کیفیت هوا

• تأمین بار محسوس و نهان فضا

• انتقال هوا با دبی مشخص به نواحی مختلف

اما تفاوت اصلی ساختمان‌های اداری با فضاهای صنعتی این است که:
بار حرارتی به‌شدت تابع رفتار انسان است و نوسانات آن سریع و غیرقابل پیش‌بینی است.

بنابراین، سیستم‌های هواساز در ساختمان‌های اداری—به‌ویژه هواسازهای هایژنیک که با هدف تأمین هوای سالم و استاندارد طراحی شده‌اند—باید بتوانند:

• در بار جزئی پایدار باقی بمانند

• به تغییرات سریع بار حرارتی و حضور انسانی پاسخ دهند

• بدون دخالت دستی اپراتور کار کنند

اگر هواساز تنها بر اساس نقطه طراحی انتخاب شود، بیش از ۸۰٪ زمان بهره‌برداری خارج از شرایط بهینه عمل خواهد کرد، حتی اگر تجهیز از نظر ظرفیت کامل باشد.

تحلیل مکانیزم عملکرد اجزای اصلی سیستم‌های هواساز در ساختمان های اداری

 بخش اختلاط هوا در سیستم‌های هواساز در ساختمان های اداری

در ساختمان‌های اداری، نسبت هوای تازه به برگشتی مستقیماً بر سه عامل کلیدی تأثیر می‌گذارد:

• کیفیت هوا

• بار سرمایی

• مصرف انرژی

اشتباه رایج:
انتخاب یک نسبت ثابت برای هوای تازه در تمام ساعات کاری، بدون توجه به تغییرات واقعی حضور افراد یا شرایط محیطی.

در حقیقت، تراکم نفرات، ساعات پیک و فصل سال به طور مداوم تغییر می‌کنند.
به همین دلیل، کنترل مبتنی بر CO₂ نه یک گزینه لوکس، بلکه یک الزام مهندسی است.

اگر بخش اختلاط هوا به درستی طراحی نشود، مهندس تنها دو گزینه دارد:

• مصرف انرژی بیش از حد برای تأمین هوای تازه کافی

• یا کاهش کیفیت هوا در فضا

این مکانیزم مشابه عملکرد هواسازهای اتاق تمیز است، جایی که کنترل دقیق نسبت هوای تازه و برگشتی برای حفظ کیفیت و استانداردهای محیطی حیاتی است.

 فیلترها در سیستم های هواساز در ساختمان های اداری

در نقشه‌ها، فیلتر به‌نظر ساده می‌آید، اما در بهره‌برداری واقعی می‌تواند چالش‌ساز باشد.

در سیستم‌های هواساز اداری:

• افت فشار فیلتر با گذر زمان افزایش می‌یابد

• فن از نقطه کاری خود خارج می‌شود

• دبی واقعی هوا کاهش می‌یابد

یک اشتباه رایج در طراحی این است که افت فشار فیلتر تنها برای حالت تمیز محاسبه شود و دوره نگهداری یا تعویض آن در نظر گرفته نشود.

در این شرایط، حتی بهترین طراحی نیز بدون برنامه نگهداری دقیق شکست خواهد خورد.

این مسئله مشابه چالشی است که در هواساز هایژنیک بیمارستانی دیده می‌شود، جایی که کیفیت هوا و فشار ثابت سیستم برای حفظ شرایط بهداشتی حیاتی است و نگهداری منظم فیلترها جزء الزامات ضروری است.

کویل‌ها در سیستم‌های هواساز در ساختمان‌های اداری

در ساختمان‌های اداری، کویل‌ها تنها برای سرد یا گرم کردن هوا طراحی نشده‌اند؛
کنترل رطوبت یکی از وظایف پنهان اما حیاتی آن‌هاست.

اگر کویل سرمایش در سیستم‌های هواساز صرفاً بر اساس بار محسوس انتخاب شود:

• دما به‌ظاهر تأمین می‌شود

• اما رطوبت نسبی بالا باقی می‌ماند

• و این همان نقطه‌ای است که آسایش حرارتی کارکنان به خطر می‌افتد

در بسیاری از طراحی‌ها، استفاده از مبدل حرارتی (Heat Exchanger) مناسب می‌تواند این مشکل را برطرف کند، زیرا مبدل حرارتی قادر است انتقال حرارت و رطوبت را به شکل بهینه مدیریت کرده و شرایط آسایش و کیفیت هوا را همزمان حفظ کند.

فن و توزیع هوا در سیستم های هواساز در ساختمان های اداری

فن یکی از اجزای کلیدی سیستم هواساز است و تعیین‌کننده مصرف انرژی کل سیستم محسوب می‌شود.

در ساختمان‌های اداری، شرایط واقعی بهره‌برداری همیشه دچار تغییرات است:

• تغییر وضعیت دمپرها

• گرفتگی فیلترها

• تغییر چیدمان فضا و تراکم افراد

اگر ظرفیت و مشخصات فن برای این تغییرات در نظر گرفته نشود، سیستم در بهره‌برداری یا پرصدا خواهد بود یا پرمصرف.

این مسئله مشابه طراحی دیگ آبگرم در ساختمان‌های اداری است؛ همان‌طور که دیگ باید توان خود را مطابق نوسانات بار حرارتی فضا تنظیم کند، فن نیز باید بتواند دبی هوا و فشار سیستم را در شرایط واقعی حفظ کند تا آسایش، عملکرد سیستم و مصرف انرژی بهینه بماند.

سیستم کنترل در سیستم‌های هواساز در ساختمان های اداری؛ نقطه شکست یا موفقیت

واقعیت این است که بیشتر مشکلات سیستم‌های هواساز در ساختمان‌های اداری از نحوه کنترل سیستم ناشی می‌شوند، نه از تجهیزات خودشان.

یک کنترل ناهماهنگ می‌تواند باعث شود که:

• کویل علیه فن عمل کند

• فن علیه دمپر عمل کند

• اپراتور علیه سیستم مجبور به دخالت شود

این دقیقاً همان چیزی است که در پروژه‌های واقعی مشاهده می‌کنیم: سیستم‌ها از نظر طراحی کامل به نظر می‌رسند، اما در بهره‌برداری ناکارآمد هستند و آسایش حرارتی و کیفیت هوا تأمین نمی‌شود.

نکته جالب این است که مانند تصفیه آب در ساختمان‌ها، که اگر کنترل و نگهداری مناسب نباشد، حتی بهترین تجهیزات هم عملکرد مطلوب نخواهند داشت، در هواسازها نیز سیستم کنترل مناسب و دقیق عامل اصلی موفقیت یا شکست بهره‌برداری است.

 تعریف سناریوی محاسباتی برای سیستم های هواساز در ساختمان های اداری

برای جلوگیری از نتایج خوش‌بینانه یا غیرقابل اجرا، باید یک سناریوی سخت‌گیرانه و واقع‌بینانه انتخاب شود؛ چیزی که در پروژه‌های اداری شهری عملاً با آن مواجه هستیم.

مشخصات پایه سناریو:

• کاربری: ساختمان اداری

• سطح تحت پوشش یک هواساز: ۱۵۰۰ m²

• ارتفاع خالص فضا: ۳٫۰ m

• حجم کل فضا: ۴۵۰۰ m³

• تراکم نفرات: ۱ نفر به ازای هر ۱۰ m²

• تعداد کاربران هم‌زمان: ۱۵۰ نفر

• اقلیم طراحی: گرم و نیمه‌مرطوب

• الگوی بهره‌برداری: بار متغیر با پیک در ساعات میانی روز

این سناریو عمداً بر بیشینه محتمل تعریف شده، نه میانگین خوش‌بینانه، تا طراحی سیستم با واقعیت‌های عملی همخوان باشد.

در این شرایط، کندانسور چیلر باید توانایی پاسخ به بار سرمایی بیشینه و تغییرات سریع دبی هوا را داشته باشد، تا سیستم هواساز بتواند دمای مطلوب و آسایش حرارتی را در طول ساعات پیک حفظ کند.

محاسبه بار سرمایی در سیستم‌های هواساز در ساختمان های اداری

 بار حرارتی ناشی از نفرات

مطابق داده‌های استاندارد برای فضاهای اداری:

• بار محسوس هر نفر: 75 W

• بار نهان هر نفر: 55 W

Q_sensible,people = 150 × 75 = 11.25 kW
Q_latent,people   = 150 × 55 = 8.25 kW

نکته مهم: بار نهان تقریباً ۷۳٪ بار محسوس نفرات است.
این نسبت نشان می‌دهد که در ساختمان‌های اداری، کنترل رطوبت مستقیم با انتخاب کویل و دمای هوای رفت گره خورده است و نمی‌توان آن را نادیده گرفت.

در این راستا، اواپراتور چیلر باید بتواند هم بار محسوس و هم بار نهان را مدیریت کند تا دما و رطوبت هوای رفت بهینه باشد و شرایط آسایش حرارتی کارکنان حفظ شود.

بار تجهیزات و روشنایی

برای جلوگیری از کم‌برآوردی:

• بار واحد سطح: 30 W/m²

Q_internal = 1500 × 30 = 45 kW

در پروژه‌های واقعی، این عدد اغلب به‌صورت تجربی افزایش می‌یابد، زیرا:

• تجهیزات IT دائماً روشن و فعال هستند

• روشنایی معمولاً بیش از حد طراحی شده یا روشنایی اضطراری فعال است

• بهره‌بردار ممکن است الگوی مصرف انرژی را تغییر دهد

این مسئله مشابه دستگاه تصفیه آب صنعتی با فیلتر UF است: حتی اگر دستگاه و فیلتر طبق محاسبات طراحی شده باشد، الگوی استفاده واقعی و نگهداری نامناسب می‌تواند باعث افزایش بار عملیاتی و کاهش بازده شود.
در هواسازهای اداری نیز باید بار تجهیزات و روشنایی را بر اساس واقعیت‌های بهره‌برداری و رفتار کاربران بازبینی و اصلاح کرد.

بار انتقال حرارت از پوسته ساختمان

بدون ورود به جزئیات محاسبات پوسته، یک مقدار مهندسی معقول در نظر گرفته می‌شود:

• بار انتقالی: 35 W/m²

Q_envelope = 1500 × 35 = 52.5 kW

این بخش از بار به‌شدت تابع کیفیت اجراست، نه فقط طراحی.

برای تأمین این بار، چیلر تراکمی باید توانایی پاسخ به بارهای پوسته متغیر و شرایط اقلیمی واقعی را داشته باشد تا دما و آسایش حرارتی فضا حفظ شود

جمع بندی بار سرمایی

بار محسوس کل:

Q_sensible,total =
11.25 + 45 + 52.5
= 108.75 kW

بار نهان کل:

Q_latent,total = 8.25 kW

بار سرمایی کل سیستم:

Q_total ≈ 117 kW

نکته کلیدی اینجاست:
بیش از 90٪ بار سرمایی از منابعی می‌آید که در طول روز تغییر می‌کنند، نه از پوسته ثابت ساختمان.

بیشتر بخوانید:  فن کندانسور خنک کاری مطمئن برای سیستم های سرمایشی

تعیین دبی هوا در سیستم های هواساز در ساختمان های اداری

محاسبه دبی هوا بر اساس بار محسوس

رابطه پایه انتقال حرارت هوا:

Q = ρ × Cp × V̇ × ΔT

فرضیات طراحی:

• چگالی هوا: 1.2 kg/m³

• گرمای ویژه: 1.005 kJ/kg·K

• اختلاف دمای هوای رفت و فضا: 10°C

V̇ = 108,750 / (1.2 × 1005 × 10)
V̇ ≈ 9.0 m³/s

این دبی معادل حدود 19,100 CFM است.

افزایش ΔT باعث کاهش دبی می‌شود، اما:

• توزیع هوا دشوارتر می‌شود

• اختلاف دمای موضعی ایجاد می‌شود

• کنترل رطوبت سخت‌تر خواهد شد

به همین دلیل، ΔT = 10°C یک انتخاب اجرایی و محافظه‌کارانه است.

بررسی هوای تازه در سیستم‌های هواساز در ساختمان های اداری

طبق معیار تهویه:

• 10 L/s per person

V̇_fresh = 150 × 10 = 1500 L/s = 1.5 m³/s

نسبت هوای تازه به کل:

1.5 / 9.0 ≈ 17%

این نسبت اگر ثابت بماند:

• در بار کم → مصرف انرژی بالا

• در بار زیاد → افت کیفیت هوا

بنابراین این عدد فقط مبنای طراحی است، نه استراتژی بهره‌برداری.

انتخاب کویل سرمایش در سیستم های هواساز در ساختمان های اداری

شرایط آب سرد

• دمای رفت: 7°C

• دمای برگشت: 12°C

• ΔT آب: 5°C

 دبی آب سرد مورد نیاز

ṁ = 117,000 / (4180 × 5)
ṁ ≈ 5.6 kg/s

این دبی باید با افت فشار قابل قبول و امکان کنترل تدریجی همراه باشد، در غیر این صورت شیر کنترلی ناپایدار می‌شود.

بررسی ΔTlm کویل

فرض شرایط هوای کویل:

• دمای ورود هوا: 30°C

• دمای خروج: 15°C

ΔT1 = 30 − 12 = 18
ΔT2 = 15 − 7 = 8
ΔTlm ≈ 12.4°C

ΔTlm پایین‌تر از این مقدار، عملاً به معنی بزرگ‌کردن سطح کویل یا افزایش تعداد ردیف‌هاست.

جدول مشخصات طراحی سیستم های هواساز در ساختمان های اداری

انتخاب ۶ ردیف کویل، آگاهانه است:

• افت فشار افزایش می‌یابد

• اما توان رطوبت‌گیری و پایداری عملکرد بالا می‌رود

در ساختمان اداری، این تصمیم معمولاً هزینه نگهداری آینده را کاهش می‌دهد.

رفتار سیستم در شرایط خارج از طراحی

در بیش از 70٪ زمان بهره‌برداری:

• بار کمتر از مقدار طراحی است

• دبی هوا کاهش می‌یابد

• عملکرد کویل به‌شدت وابسته به کنترل می‌شود

اگر سیستم کنترل برای این شرایط دیده نشده باشد:

• مصرف انرژی افزایش می‌یابد

• رطوبت کنترل نمی‌شود

• شکایت کاربران اجتناب‌ناپذیر است

خطاهای رایج در محاسبات سیستم های هواساز در ساختمان های اداری

• انتخاب ΔT غیرواقعی برای کاهش دبی

• نادیده‌گرفتن سهم بار نهان

• انتخاب کویل بر اساس ظرفیت اسمی کاتالوگ

• بی‌توجهی به شرایط بار جزئی

این خطاها معمولاً در نقشه مشخص نیستند،
اما در تابستان اول بهره‌برداری خودشان را نشان می‌دهند.

در محاسبه سیستم های هواساز در ساختمان های اداری:

• عدد بدون فرض شفاف بی‌ارزش است

• بار نهان تعیین‌کننده آسایش واقعی است

• دبی هوا نقطه تعادل عملکرد و مصرف انرژی است

• انتخاب کویل، مستقیماً آینده بهره‌برداری را شکل می‌دهد

جایگاه واقعی سیستم‌های هواساز در ساختمان‌های اداری در میان گزینه های HVAC

در پروژه‌های اداری معمولاً این انتخاب‌ها روی میز است:

• سیستم‌های هواساز مرکزی (CAV یا VAV)

• فن‌کویل + هوای تازه

• VRF با DOAS

• سیستم‌های ترکیبی

سؤال مهندسی این نیست که «کدام مدرن‌تر است»، بلکه این است:

کدام سیستم، در این ساختمان مشخص، کم‌ریسک‌تر و قابل‌کنترل‌تر است؟

مقایسه مهندسی سیستم های هواساز در ساختمان های اداری با سیستم های جایگزین

 سیستم‌های هواساز در ساختمان های اداری در برابر فن کویل

نکته کلیدی:
فن‌کویل روی کاغذ ساده است، اما در عمل:

• رطوبت را رها می‌کند

• کیفیت هوای تازه وابسته به اپراتور می‌شود

• نگهداری به کابوس تبدیل می‌شود

در ساختمان‌های اداری پرتراکم، این ضعف‌ها به‌مرور آشکار می‌شوند.

سیستم های هواساز در ساختمان های اداری در برابر VRF

VRF معمولاً به‌عنوان سیستم «کم‌مصرف» معرفی می‌شود.
اما مقایسه فنی باید صادقانه باشد:

واقعیت این است:
در ساختمان‌های اداری بزرگ، VRF بدون DOAS عملاً ناقص است.
و وقتی DOAS اضافه می‌شود، سادگی اولیه از بین می‌رود.

سیستم های هواساز در ساختمان های اداری در برابر سیستم های ترکیبی

سیستم‌های ترکیبی (هواساز + ترمینال محلی) از نظر فنی جذاب‌اند، اما:

• طراحی پیچیده‌تر می‌شود

• هماهنگی کنترل بحرانی است

• اگر تیم بهره‌برداری قوی نباشد، سیستم از کنترل خارج می‌شود

در پروژه‌هایی که اپراتور آموزش‌ندیده است، این انتخاب پرریسک است.

بیشتر بخوانید: هواساز برای محیط تجاری

محدودیت های ذاتی سیستم های هواساز در ساختمان های اداری

هیچ سیستمی کامل نیست و هواسازها نیز از این قاعده مستثنی نیستند.
محدودیت‌های اصلی هواساز در ساختمان‌های اداری عبارتند از:

• فضای اشغال‌شده زیاد (اتاق هواساز، کانال‌ها)

• هزینه اولیه بالاتر نسبت به سیستم‌های محلی یا مستقل

• حساسیت بالا به طراحی سیستم کنترل

• وابستگی شدید به کیفیت اجرا

اگر هر یک از این محدودیت‌ها در پروژه قابل‌پذیرش نباشد، انتخاب هواساز باید دوباره بررسی شود.

در این شرایط، استفاده از چیلر تراکمی هوا خنک به همراه هواساز باید با دقت بیشتری برنامه‌ریزی شود، زیرا:

• ظرفیت چیلر و هواساز باید با فضای موجود و محدودیت‌های اجرایی هماهنگ باشد

• سیستم کنترل و نگهداری باید بتواند نوسانات بار حرارتی و سرمایی را مدیریت کند

ریسک های اجرایی سیستم های هواساز در ساختمان های اداری

ریسک طراحی

• بزرگ‌کردن بی‌منطق هواساز برای «اطمینان از کفایت ظرفیت»

• انتخاب کویل بدون توجه به بار نهان و کنترل رطوبت

• طراحی کانال بدون درنظر گرفتن افت فشار واقعی در طول مسیر

این ریسک‌ها می‌توانند باعث شوند که سیستم در بهره‌برداری:

• پرمصرف شود

• دبی هوا و آسایش حرارتی به‌درستی تأمین نشود

• کنترل و نگهداری پیچیده و پرهزینه شود

این وضعیت مشابه دیگ حرارتی صنعتی است؛ حتی اگر دیگ به‌طور فنی ظرفیت کافی داشته باشد، انتخاب نادرست تجهیزات جانبی یا محاسبات محافظه‌کارانه می‌تواند بهره‌وری سیستم را کاهش دهد و هزینه عملیاتی را افزایش دهد.

ریسک اجرا

• نصب دمپرهای بی‌کیفیت

• نشت کانال‌ها

• اجرای ضعیف عایق‌کاری

این موارد مستقیماً دبی واقعی هوا را تغییر می‌دهند،
و کل محاسبات را بی‌اثر می‌کنند.

ریسک بهره‌برداری

• عدم تعویض به‌موقع فیلترها

• دستکاری دستی ست‌پوینت‌ها

• خاموش‌کردن سیستم‌های کنترلی برای «صرفه‌جویی»

در ساختمان اداری، بهره‌برداری ضعیف سریع‌تر از هر جای دیگر خودش را نشان می‌دهد.

بیشتر بخوانید: هواساز مسکونی

شرایطی که سیستم های هواساز در ساختمان های اداری انتخاب مناسبی نیستند

هواساز انتخاب اشتباه است اگر:

• ساختمان کوچک و کم‌تراکم است

• ساعات بهره‌برداری نامنظم است

• امکان نگهداری متمرکز وجود ندارد

• فضای کافی برای کانال‌کشی نیست

• تیم بهره‌برداری آموزش‌دیده در دسترس نیست

در این شرایط، سیستم‌های محلی ساده‌تر معمولاً نتیجه بهتری می‌دهند.

اشتباهات تکرار شونده در تصمیم گیری سیستم های هواساز در ساختمان های اداری

• انتخاب هواساز صرفاً به‌دلیل «مرکزی بودن»

• تقلید کورکورانه از پروژه قبلی

• نادیده‌گرفتن توان بهره‌بردار

• تصمیم‌گیری بر اساس CAPEX و نادیده‌گرفتن OPEX

این اشتباهات باعث می‌شوند سیستم از روز اول، زیر سؤال برود.

 سوالات مهندسی سیستم های هواساز در ساختمان های اداری FAQ
