چرا کنترل نویز در چیلرهای صنعتی اهمیت دارد
در بسیاری از کارخانهها، ساختمانهای بزرگ تجاری و صنایع حساس، چیلرهای تراکمی صنعتی به عنوان قلب سیستم سرمایشی عمل میکنند. این تجهیزات سنگین و پیچیده برای خنکسازی محیط، فرآیندها و تجهیزات تولیدی استفاده میشوند. اما یک عامل مهم و گاه نادیده گرفتهشده در عملکرد این سیستمها، میزان نویز کمپرسور است.
نویز کمپرسور نه تنها بر آسایش کارکنان تأثیر میگذارد، بلکه میتواند باعث کاهش بهرهوری انرژی، افزایش استهلاک تجهیزات و حتی مشکلات ایمنی شود. در نتیجه، درک منابع نویز و راهکارهای کاهش آن برای مهندسین و اپراتورها ضروری است.
کلمات کلیدی مرتبط: صدا در چیلر صنعتی، نویز سیستم سرمایش، کمپرسور پر سروصدا، کاهش نویز چیلر.
منابع اصلی نویز در کمپرسورهای چیلر تراکمی
نویز کمپرسور ناشی از ترکیب چند عامل مکانیکی و جریان سیال است. شناخت این منابع کمک میکند تا روشهای کاهش نویز بهینه طراحی شوند.
نویز مکانیکی
کمپرسورهای تراکمی، از جمله مینی چیلر مسکونی، دارای قطعات دوار و متحرک مانند پیستونها، روتورها، شفتها و بلبرینگها هستند.
اصطکاک و لرزش این قطعات در حین کار باعث تولید صدا میشود.
شدت نویز وابسته به سرعت دورانی و بالانس قطعات است.
در سیستمهای بزرگ صنعتی، نویز مکانیکی میتواند به ۷۵ تا ۹۰ دسیبل برسد، در حالی که مینی چیلر مسکونی معمولاً کمتر است اما قابل توجه برای فضاهای کوچک.
نویز جریان هوا و گاز
عبور مبرد از شیرها و لولهها باعث ایجاد صدای وزوز و سوت میشود.
تلاطم در فنهای خنککننده کمپرسور نویز ۶۰ تا ۷۰ دسیبل ایجاد میکند.
در مینی چیلرهای مسکونی، این صدا میتواند در فضاهای بسته قابل توجه باشد.
ارتعاشات ناشی از نصب
نصب نادرست کمپرسور، عدم تعادل یا استفاده از لرزهگیرهای نامناسب، باعث انتقال ارتعاشات به سازه و تولید صدا در کل فضای محیط میشود.
ارتعاشات میتوانند باعث ترک خوردگی تجهیزات و افزایش صدای کلی سیستم شوند، حتی در مینی چیلرهای مسکونی.
جدول منابع اصلی نویز و شدت تقریبی آنها
| توضیحات | شدت تقریبی (dB) | منبع نویز |
|---|---|---|
| وابسته به بالانس و سرعت | 75-90 | قطعات مکانیکی (پیستون، شفت) |
| ناشی از تلاطم و جریان سریع | 60-70 | جریان هوا و مبرد |
| وابسته به لرزهگیر و نصب صحیح | 65-80 | ارتعاشات نصب |
| سرعت و قطر پروانه تأثیر دارد | 60-75 | فن خنککننده |
بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی
اثرات نویز کمپرسور بر عملکرد و محیط کار
نویز کمپرسور فراتر از یک عامل مزاحم است و میتواند پیامدهای جدی داشته باشد:
کاهش بهرهوری انرژی
نویز و ارتعاشات اضافی نشاندهنده اصطکاک و عدم کارایی است.
سیستمهای پر سروصدا معمولاً انرژی بیشتری مصرف میکنند.
خستگی و استرس کارکنان
صداهای بالای ۷۰ دسیبل باعث خستگی شنوایی، کاهش تمرکز و استرس میشوند.
محیطهای صنعتی با نویز زیاد ممکن است سطح ایمنی را کاهش دهند.
افزایش استهلاک تجهیزات
ارتعاشات و لرزش مداوم باعث خرابی قطعات مکانیکی و کاهش عمر مفید کمپرسور میشود.
هزینه نگهداری و تعمیرات افزایش مییابد.
اثرات محیطی
انتشار نویز به محیط اطراف، نارضایتی ساکنان و سازمانهای محیط زیستی را به دنبال دارد.
کاهش نویز در چیلر تراکمی آب خنک اسکرال نه تنها به محیط کاری آرامتر و افزایش عمر تجهیزات کمک میکند، بلکه مصرف انرژی و اثرات منفی زیستمحیطی را نیز کاهش میدهد.
رابطه بین شدت نویز و اثرات بر کارکنان و تجهیزات
اهمیت انتخاب کمپرسور کم صدا
امروزه تولیدکنندگان چیلر و مهندسین سیستمهای اداری به دنبال کمپرسورهای کمصدا در مینی چیلر اداری هستند تا علاوه بر کاهش هزینههای نگهداری، محیط کاری آرام و سالمتری ایجاد کنند.
نکات کلیدی:
بالانس دقیق قطعات: کاهش لرزش مکانیکی و صدای غیرضروری کمپرسور
استفاده از عایق صوتی: جلوگیری از انتقال صدا به محیط اداری
بهینهسازی مسیر هوا و مبرد: کاهش تلاطم جریان و صدای وزوز
انتخاب کمپرسور کمصدا در مینی چیلرهای اداری باعث محیط کاری آرامتر، کاهش استرس کارکنان و افزایش طول عمر تجهیزات میشود.
ضرورت اندازهگیری دقیق نویز
بعد از اینکه منابع نویز و اثرات آن را شناسایی کردیم، نوبت به اندازهگیری و تحلیل کمی شدت صدا میرسد. اندازهگیری صحیح باعث میشود:
نقاط پر سروصدا شناسایی شوند.
روشهای کاهش نویز بر اساس دادههای دقیق انتخاب شوند.
اثرات بهبودها قابل بررسی و مستندسازی باشند.
با اندازهگیری دقیق، میتوان عملکرد بهتر چیلر هواخنک اسکرو، کاهش صدا و محیط کاری سالمتر ایجاد کرد.
ابزارهای اندازهگیری نویز
اندازهگیری نویز کمپرسور معمولاً با ابزارهای زیر انجام میشود:
صدا سنج (Sound Level Meter)
برای اندازهگیری شدت صدا در دسیبل (dB) استفاده میشود.
قابلیت ثبت مقادیر حداکثر، حداقل و متوسط صدا را دارد.
آنالایزر طیف فرکانس (Frequency Analyzer)
صدای کمپرسور را به طیف فرکانسی تقسیم میکند.
شناسایی فرکانسهای مشکلساز برای ارتعاشات و نویز وزوز امکانپذیر است.
لوازم جانبی
میکروفونهای با حساسیت بالا
نرمافزارهای ثبت و تحلیل دادهها
استفاده از این ابزارها در پکیج چیلر آب خنک – برج خنککن مدار بسته کمک میکند تا نقاط پر سروصدا شناسایی و روشهای کاهش نویز بهینه انتخاب شوند و عملکرد سیستم بهبود یابد.
محاسبه شدت صدا (Sound Pressure Level)
شدت صدا یا Sound Pressure Level (SPL)، شاخص اصلی سنجش نویز است و با فرمول زیر محاسبه میشود:
محاسبه SPL
توضیح فرمول:
Lp: شدت صدا (dB)
P: فشار صوتی اندازهگیری شده (Pa)
P0: فشار مرجع صوتی (معمولاً 20 μPa)
این فرمول اساس اکثر محاسبات و نمودارهای تحلیل نویز کمپرسور است.
در یک پکیج چیلربا برج خنککن، منابع مختلفی بهطور همزمان تولید صدا میکنند؛ از جمله کمپرسور چیلر، پمپهای سیرکولاسیون، فن برج خنککن و جریان آب. هرکدام از این اجزا دارای سطح نویز مشخصی (Li) هستند، اما آنچه در محیط اطراف شنیده میشود، حاصل ترکیب لگاریتمی همه این منابع است.
بهعنوان مثال، حتی اگر نویز هر جزء بهتنهایی در محدوده مجاز باشد، ترکیب آنها میتواند باعث افزایش محسوس L_total شود. به همین دلیل در طراحی آکوستیکی پکیجهای چیلر–برج خنککن، کاهش نویز هر منبع (با انتخاب تجهیزات کمصدا، استفاده از اینورتر، عایقکاری صوتی و کنترل ارتعاشات) نقش مهمی در پایین نگهداشتن صدای نهایی سیستم دارد.
محاسبه کاهش صدا با فاصله و مانع
صدا با افزایش فاصله کاهش مییابد و میتوان کاهش آن را با فرمول زیر تقریب زد:
کاهش شدت صدا با فاصله
توضیح فرمول:
L1: شدت صدا در فاصله اولیه r1
L2: شدت صدا در فاصله r2
r1, r2: فاصلهها از منبع صدا
بیشتر بخوانید: طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی
اثر مانع و عایق صوتی
مانعها و عایقها باعث کاهش نویز میشوند و فرمول تقریبی آن به صورت زیر است:
کاهش صدا با مانع
توضیح فرمول:
ΔL: میزان کاهش صدا (dB)
L1: شدت صدای قبل از مانع
L2: شدت صدای بعد از مانع
در چیلرهای تراکمی آب خنک اسکرو اینورتر، منبع اصلی نویز معمولاً کمپرسور، پمپها و ارتعاشات مکانیکی هستند. استفاده از مانعها و عایقهای صوتی (مانند کاور آکوستیک، عایقهای جاذب صدا در اتاق ماشینآلات، و جداسازی ارتعاشی تجهیزات) میتواند مقدار L2 را بهطور قابلتوجهی کاهش دهد. در نتیجه، طبق فرمول بالا، ΔL افزایش یافته و سطح نویز ادراکشده در محیط اطراف (مانند موتورخانه یا فضاهای مجاور) کمتر میشود.
علاوه بر این، فناوری اینورتر با کنترل دور کمپرسور و کاهش کارکرد در بارهای جزئی، خود به کاهش L1 کمک میکند. ترکیب کنترل دور اینورتر با طراحی مناسب موانع و عایقهای صوتی، راهکاری مؤثر برای دستیابی به عملکرد کمصدا و مطابق با الزامات آکوستیکی در پروژههای ساختمانی و صنعتی است.
محاسبه ترکیبی منابع نویز
چند منبع نویز که همزمان فعالیت میکنند را میتوان با جمع لگاریتمی ترکیب کرد:
ترکیب نویز چند منبع
L_total = 10 * log10(Σ(10^(Li/10)))
توضیح فرمول:
L_total: شدت صدای کل (dB)
Li: شدت صدای هر منبع جداگانه
در یک مینیچیلر، چندین منبع نویز بهطور همزمان فعال هستند؛ از جمله کمپرسور، فن کندانسور، پمپ سیرکولاسیون و ارتعاشات بدنه. هر یک از این اجزا دارای سطح صدای مشخصی (Li) است، اما صدایی که در محیط اطراف (مانند بالکن، حیاط یا پشتبام ساختمان مسکونی) شنیده میشود، برابر با L_total و حاصل ترکیب لگاریتمی همه این منابع است.
بنابراین، حتی اگر نویز هر جزء بهتنهایی پایین به نظر برسد، ترکیب آنها میتواند باعث افزایش محسوس صدای کلی مینیچیلر شود. به همین دلیل در طراحی و انتخاب مینیچیلرهای مناسب فضاهای مسکونی، توجه به کاهش نویز تکتک اجزا، استفاده از فن و کمپرسور کمصدا، کنترل دور (اینورتر) و نصب صحیح با لرزهگیر، نقش مهمی در دستیابی به عملکرد کمصدا و آسایش صوتی دارد.
نمونه جدول اندازه گیری نویز کمپرسور
| فرکانس غالب (Hz) | شدت صدا (dB) | فاصله اندازهگیری (m) | منبع نویز |
|---|---|---|---|
| 250-500 | 85 | 1 | قطعات مکانیکی |
| 1000-2000 | 70 | 1 | جریان مبرد و هوا |
| 60-150 | 78 | 1 | ارتعاشات نصب |
| 500-1000 | 72 | 1 | فن خنککننده |

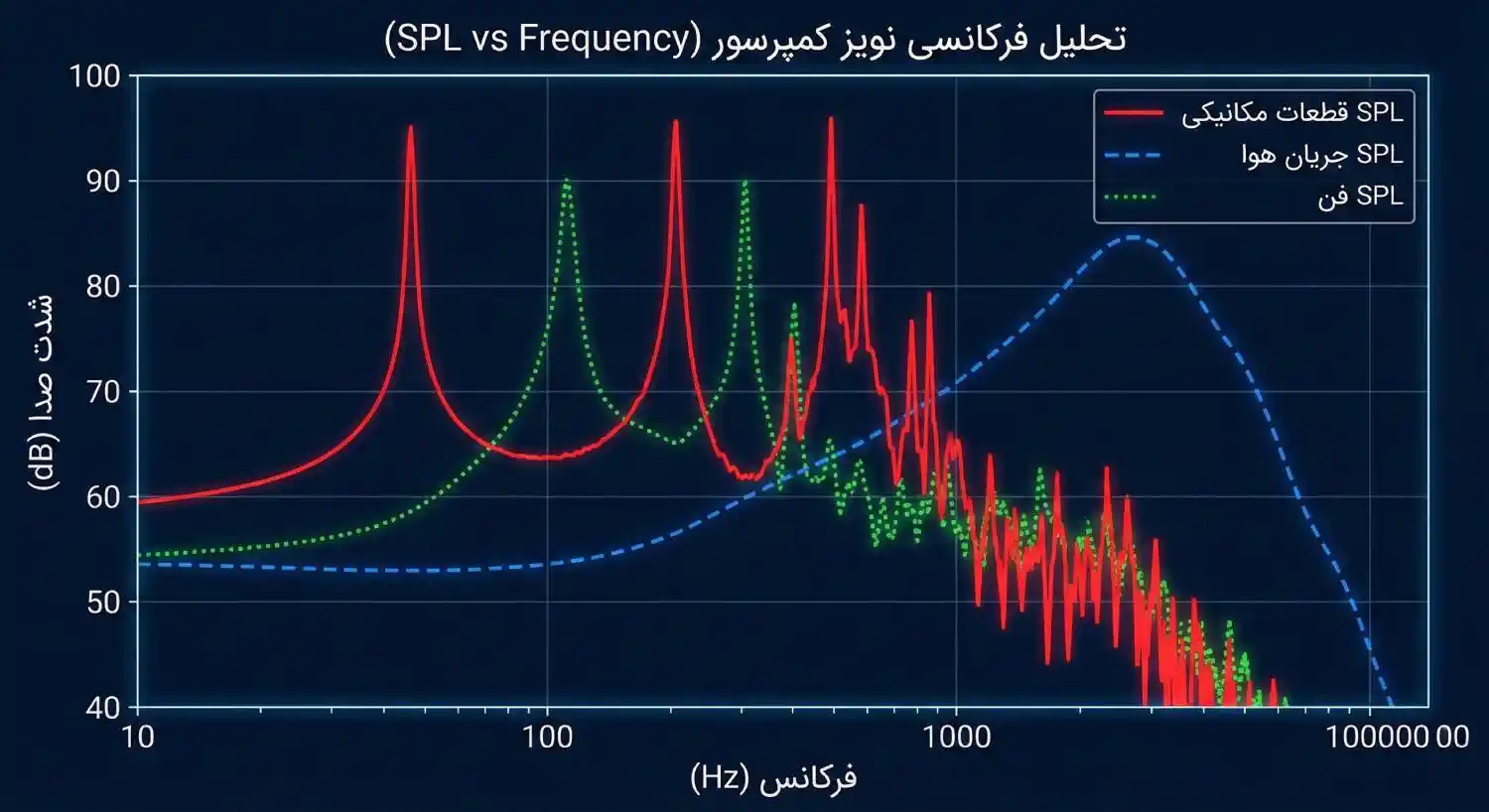

نمودار نمونه تحلیل فرکانس
برای تحلیل بهتر نویز کمپرسور، از نمودار SPL vs Frequency استفاده میشود. این نمودار نشان میدهد کدام فرکانسها بیشترین تاثیر را دارند و تمرکز کاهش صدا باید روی آنها باشد.
مثال عملی محاسبه کاهش نویز
فرض کنید:
شدت صدا کمپرسور: 85 dB در فاصله 1 متر
میخواهیم شدت صدا در فاصله 5 متر را محاسبه کنیم:
استفاده از فرمول کاهش صدا با فاصله:
L_2 = 85 - 20 * log10(5/1)
L_2 = 85 - 20 * log10(5)
L_2 = 85 - 20 * 0.699
L_2 ≈ 85 - 13.98
L_2 ≈ 71 dB
با افزایش فاصله از 1 متر به 5 متر، شدت صدا تقریباً 14 دسیبل کاهش مییابد.
کاهش نویز در پکیج چیلر آب خنک – برج خنککن مدار باز: بالانس دقیق قطعات کمپرسور، نصب لرزهگیر و پایه ضد ارتعاش، عایق صوتی بدنه و کانالها و بهینهسازی مسیر هوا و مبرد باعث کاهش ۱۰–۲۰ دسیبل نویز و محیط کاری آرامتر میشود.
چرا کاهش نویز حیاتی است
پس از اندازهگیری شدت صدا و شناسایی منابع نویز، نوبت به اقدامات عملی کاهش نویز میرسد. کاهش نویز نه تنها آسایش کارکنان را تضمین میکند، بلکه طول عمر تجهیزات را افزایش میدهد و مصرف انرژی را بهینه میکند.
کلمات کلیدی مترادف:
کاهش نویز چیلر، عایق صوتی کمپرسور، صداگیری سیستم سرمایش، چیلر کمصدا
روشهای کاهش نویز: دسته بندی
مهندسی مکانیکی و ارتعاشی
بالانس قطعات متحرک: پیستونها، روتورها و شفتها باید دقیق بالانس شوند تا لرزش و نویز کاهش یابد.
لرزهگیرها و پایههای ارتعاشی: نصب کمپرسور روی پایههای ضد لرزش باعث کاهش انتقال ارتعاش به ساختمان میشود.
نگهداری منظم: روانکاری مناسب بلبرینگها و بررسی قطعات مکانیکی باعث کاهش صدای اصطکاکی میشود.
جدول ۱: اثر روشهای مکانیکی بر کاهش نویز
| توضیحات | کاهش نویز تقریبی (dB) | روش مکانیکی |
|---|---|---|
| بستگی به نوع کمپرسور دارد | 5-10 | بالانس قطعات |
| کاهش انتقال ارتعاش به سازه | 3-8 | نصب لرزهگیر |
| پیشگیری از افزایش صدا به مرور زمان | 2-5 | نگهداری و روانکاری |
با اجرای این روشها در مینی چیلر کمصدا MC-LN میتوان محیطی آرامتر ایجاد کرد و عمر مفید کمپرسور و قطعات مکانیکی را افزایش داد.
عایق و پوشش صوتی
پوشش بدنه کمپرسور با عایق صوتی: مواد جذبکننده صدا میتوانند شدت نویز را کاهش دهند.
کانالها و اتصالات: پوشش و عایق داخلی کانالهای هوا و مبرد باعث کاهش صدای وزوز و جریان میشود.
کاهش نویز با عایق صوتی
L_reduced = L_initial - α * L_initial
توضیح فرمول:
L_initial: شدت اولیه صدا (dB)
L_reduced: شدت صدا بعد از عایق
α: ضریب جذب صوتی (بین 0 و 1 بسته به جنس عایق)
در چیلرهای هواخنک که معمولاً روی بام یا در مجاورت فضاهای مسکونی نصب میشوند، کاهش L_initial از طریق عایقکاری کمپرسور و محفظه فنها باعث میشود سطح صدای نهایی (L_reduced) بهطور محسوسی کاهش یابد. این موضوع علاوه بر رعایت الزامات آکوستیکی، آسایش صوتی ساکنین و همسایگان را نیز تضمین میکند.
اثر عایق صوتی بر شدت نویز
| کاهش تقریبی صدا (dB) | ضریب جذب α | نوع عایق صوتی |
|---|---|---|
| 8-10 | 0.4 | فوم پلیاورتان |
| 12-15 | 0.6 | پشم سنگ |
| 15-18 | 0.7 | عایق چند لایه ترکیبی |
بهینهسازی مسیر هوا و مبرد
کانالهای کوتاه و مستقیم: کاهش تلاطم جریان باعث کاهش نویز وزوز میشود.
فیلترها و دمپرهای صوتی: نصب دمپرها باعث کاهش نویز فرکانس بالا میشود.
کاهش نویز جریان هوا
L_air_reduced = L_air_initial - 20*log10(D2/D1)
توضیح فرمول:
D1: قطر کانال قبل از بهینهسازی
D2: قطر کانال بعد از اصلاح
L_air_initial: شدت اولیه صدا ناشی از جریان هوا
L_air_reduced: شدت صدا پس از اصلاح مسیر
در چیلر تراکمی هواخنک اسکرال، فنهای کندانسور و مسیر عبور هوا نقش مهمی در تولید نویز دارند. با افزایش قطر مؤثر کانالها، طراحی مسیرهای مستقیمتر برای ورود و خروج هوا و استفاده از دمپرهای صوتی، مقدار D2 نسبت به D1 افزایش یافته و طبق فرمول فوق، سطح نویز جریان هوا بهطور محسوسی کاهش مییابد. این بهینهسازی در کنار عملکرد نرم کمپرسور اسکرال، منجر به صدای کمتر دستگاه و بهبود شرایط آکوستیکی محیط اطراف میشود.
کنترل هوشمند و برنامه نگهداری
سیستمهای کنترل سرعت کمپرسور باعث کاهش نویز در بار کم میشوند.
کنترل هوشمند دما و فشار: کاهش فشار بیش از حد و جلوگیری از پیکهای ناگهانی صدا.
جدول ۳: اثر برنامه نگهداری و کنترل هوشمند بر کاهش نویز
| توضیحات | کاهش نویز تقریبی (dB) | روش کنترل/نگهداری |
|---|---|---|
| بسته به بار سیستم | 3-7 | کنترل سرعت متغیر VFD |
| روانکاری و بازبینی قطعات | 2-5 | نگهداری دورهای کمپرسور |
| جلوگیری از پیکهای نویز | 1-3 | کنترل فشار و دما |
بیشتر بخوانید: چیلر تراکمی چیست؟ راهنمای جامع انتخاب، عملکرد، اجزا و کاربردها (مرجع صنعتی ۱۴۰۳)
نمودار اثر بخشی روشها
X-axis: روشهای کاهش نویز
Y-axis: کاهش نویز تقریبی (dB)
دادهها: بالانس قطعات، لرزهگیر، عایق صوتی، بهینهسازی کانال، کنترل هوشمند
مثال عملی ترکیبی
فرض کنید شدت اولیه نویز کمپرسور 85 dB است و قصد داریم با ترکیبی از روشها کاهش دهیم:
بالانس قطعات: کاهش 7 dB
نصب لرزهگیر: کاهش 5 dB
عایق صوتی با α=0.6: کاهش 12 dB
ترکیب تقریبی کاهش صدا با جمع لگاریتمی:
L_total_reduced = 10 * log10(10^(7/10) + 10^(5/10) + 10^(12/10))
L_total_reduced ≈ 15.2 dB
L_final = 85 - 15.2 ≈ 69.8 dB
با اعمال این سه روش، شدت نویز کمپرسور از 85 dB به حدود 70 dB کاهش مییابد، یعنی محیط کار قابل تحمل و امنتر میشود.
