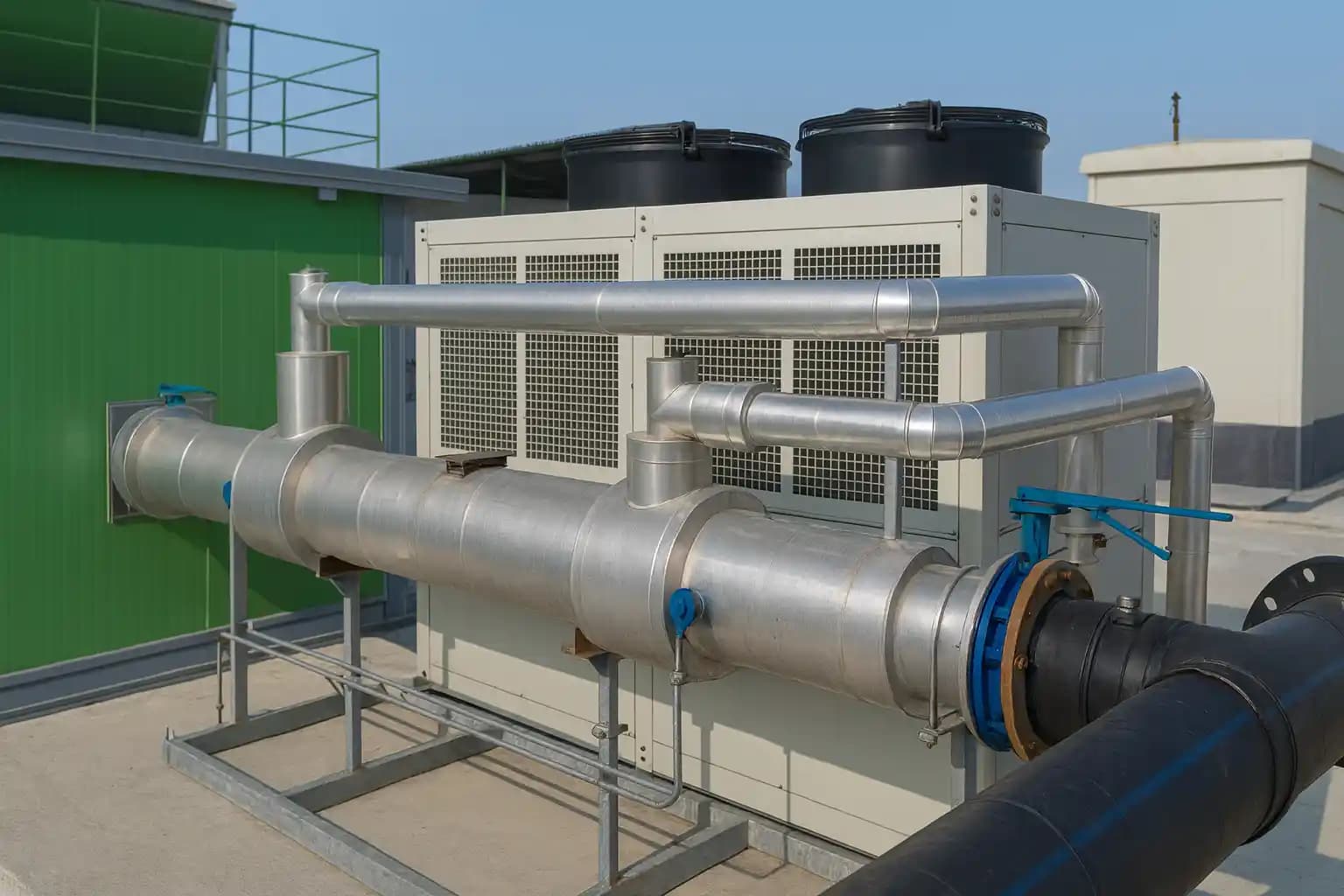

چیلر تراکمی چیست؟ راهنمای جامع انتخاب، عملکرد، اجزا و کاربردها (مرجع صنعتی)

چرا چیلر تراکمی قلب سیستم‌های سرمایش صنعتی است؟

وقتی درباره سیستم‌های تهویه مطبوع در مقیاس صنعتی، تجاری یا زیرساختی صحبت می‌کنیم، اولین تجهیزی که نقش مرکزی در تولید سرمایش ایفا می‌کند، «چیلر تراکمی» است. این دستگاه در واقع یک ماشین حرارتی است که با استفاده از سیکل تبرید تراکمی، انرژی حرارتی را از یک سیال (معمولاً آب) گرفته و آن را به محیط دفع می‌کند.

در پروژه‌های مدرن، از ساختمان‌های بلندمرتبه گرفته تا دیتاسنترها، بیمارستان‌ها و صنایع سنگین، چیلر تراکمی به عنوان ستون اصلی سیستم سرمایش شناخته می‌شود. دلیل این موضوع ساده است: قابلیت کنترل دقیق دما، راندمان بالا و امکان کارکرد در ظرفیت‌های بسیار بزرگ.

تعریف مهندسی چیلر تراکمی

چیلر تراکمی (Compression Chiller) دستگاهی است که با استفاده از انرژی الکتریکی، گاز مبرد را در یک سیکل بسته فشرده کرده و از طریق تبادل حرارت، آب سرد تولید می‌کند.

این آب سرد سپس در سیستم تهویه یا فرآیند صنعتی استفاده می‌شود.

در یک تعریف ساده‌تر اما دقیق:
چیلر تراکمی یک ماشین تبدیل انرژی الکتریکی به سرمایش است.

سیکل عملکرد چیلر تراکمی (نگاه مهندسی واقعی)

چیلر تراکمی بر اساس یک سیکل ترمودینامیکی چهار مرحله‌ای کار می‌کند:

1. فشرده‌سازی (Compression)
2. تقطیر (Condensation)
3. انبساط (Expansion)
4. تبخیر (Evaporation)

در این چرخه، مبرد به صورت مداوم در حال تغییر فاز است و همین تغییر فاز باعث جذب و دفع حرارت می‌شود.

اجزای اصلی چیلر تراکمی

برای درک بهتر عملکرد، باید اجزای اصلی سیستم را بشناسیم:

• کمپرسور (قلب سیستم)
• کندانسور (دفع حرارت)
• اواپراتور (تولید سرمایش)
• شیر انبساط (کنترل فشار)
• مدار مبرد (سیال انتقال انرژی)

جدول عملکرد اجزای چیلر تراکمی

اصول ترمودینامیکی عملکرد چیلر تراکمی

عملکرد چیلر بر پایه انتقال انرژی در سیکل تبرید است. در این فرآیند، انرژی الکتریکی به کار مکانیکی کمپرسور تبدیل شده و در نهایت به انتقال حرارت در دو مبدل اصلی منجر می‌شود.

در تحلیل مهندسی، یکی از مهم‌ترین شاخص‌ها برای بررسی عملکرد سیستم، ضریب عملکرد (COP) است.

ضریب عملکرد چیلر (COP)

COP = Q_cooling / W_input

در این رابطه:

• Q_cooling = ظرفیت سرمایش تولیدی
• W_input = توان مصرفی کمپرسور

هرچه COP بالاتر باشد، سیستم بهینه‌تر و کم‌مصرف‌تر است.

انواع چیلر تراکمی از نظر کاربرد

چیلرهای تراکمی بسته به نوع کاربرد و طراحی به چند دسته اصلی تقسیم می‌شوند:

چیلر تراکمی هواخنک

• دفع حرارت از طریق هوا
• مناسب پروژه‌های کوچک تا متوسط

 چیلر تراکمی آب‌خنک

• استفاده از برج خنک‌کننده
• راندمان بالا
• مناسب پروژه‌های بزرگ

چیلرهای صنعتی خاص

• طراحی سفارشی برای صنایع
• ظرفیت‌های بسیار بالا

مقایسه کلی چیلر هواخنک و آب‌خنک

مفهوم ظرفیت سرمایشی در چیلر تراکمی

ظرفیت چیلر معمولاً بر اساس تن تبرید (TR) یا کیلووات (kW) بیان می‌شود.

ظرفیت واقعی سیستم به عوامل مختلفی وابسته است:

• دمای محیط
• بار حرارتی ساختمان
• شرایط کارکرد کمپرسور

ظرفیت سرمایش

که در آن:

• m = دبی جرمی آب
• Cp = ظرفیت گرمایی آب
• ΔT = اختلاف دمای ورود و خروج

نمودار مفهومی عملکرد چیلر تراکمی

در یک نگاه ساده، عملکرد چیلر را می‌توان به صورت زیر درک کرد:

• انرژی الکتریکی وارد کمپرسور می‌شود
• مبرد فشرده و گرم می‌شود
• حرارت در کندانسور دفع می‌شود
• مبرد سرد شده وارد اواپراتور می‌شود
• آب سرد تولید می‌شود

این چرخه به‌صورت مداوم تکرار می‌شود.

جایگاه چیلر تراکمی در سیستم‌های صنعتی

چیلر تراکمی تنها یک تجهیز سرمایشی نیست؛ بلکه یک زیرساخت حیاتی در بسیاری از صنایع محسوب می‌شود:

• صنایع دارویی
• دیتاسنترها
• بیمارستان‌ها
• برج‌های اداری
• صنایع غذایی
• کارخانه‌های تولیدی

در این پروژه‌ها، کنترل دقیق دما نه یک گزینه، بلکه یک الزام است.

چرا چیلر تراکمی هنوز انتخاب اول پروژه‌های بزرگ است؟

دلایل اصلی عبارت‌اند از:

• راندمان بالا در ظرفیت‌های بزرگ
• قابلیت کنترل دقیق دما
• امکان کارکرد 24 ساعته
• قابلیت توسعه سیستم
• پایداری عملکرد در بارهای متغیر

چیلر تراکمی فقط یک دستگاه نیست، یک چرخه ترمودینامیکی کامل است

چیلر تراکمی در ظاهر یک تجهیز مکانیکی برای تولید آب سرد است، اما در واقع یک سیستم کامل تبدیل انرژی الکتریکی به انرژی سرمایشی است که بر پایه اصول ترمودینامیک و انتقال حرارت کار می‌کند.

درک صحیح عملکرد این سیستم، پایه اصلی طراحی، انتخاب و بهره‌برداری درست از چیلر در پروژه‌های صنعتی، تجاری و زیرساختی است.

تعریف مهندسی عملکرد چیلر تراکمی

چیلر تراکمی سیستمی است که با استفاده از انرژی الکتریکی، مبرد را در یک سیکل بسته به گردش درمی‌آورد تا حرارت را از آب یا سیال فرآیندی جذب کرده و آن را به محیط دفع کند.

به بیان ساده‌تر:

چیلر تراکمی، ماشین تولید سرمایش از طریق فشرده‌سازی و تغییر فاز مبرد است.

سیکل تبرید تراکمی (Compression Refrigeration Cycle)

عملکرد چیلر بر اساس یک سیکل بسته چهار مرحله‌ای انجام می‌شود:

فشرده‌سازی (Compression)

مبرد گازی توسط کمپرسور فشرده شده و فشار و دمای آن افزایش می‌یابد.

تقطیر (Condensation)

مبرد داغ وارد کندانسور شده و حرارت خود را به آب یا هوا منتقل می‌کند و به حالت مایع تبدیل می‌شود.

انبساط (Expansion)

فشار مبرد توسط شیر انبساط کاهش می‌یابد و دمای آن افت می‌کند.

تبخیر (Evaporation)

مبرد سرد وارد اواپراتور شده و با جذب حرارت از آب، دوباره تبخیر می‌شود.

تحلیل مهندسی سیکل چیلر

این سیکل یک چرخه بسته انرژی است که در آن:

• انرژی الکتریکی → انرژی مکانیکی → انتقال حرارت → تولید سرمایش

در واقع چیلر یک مبدل انرژی است نه صرفاً یک دستگاه سرمایشی.

اجزای اصلی چیلر تراکمی و نقش عملکردی آن‌ها

کمپرسور (Compressor)

کمپرسور قلب سیستم است و وظیفه افزایش فشار و دمای مبرد را دارد. این بخش بیشترین سهم مصرف انرژی را در کل سیستم دارد و تعیین‌کننده اصلی راندمان چیلر است.

 کندانسور (Condenser)

کندانسور وظیفه دفع حرارت مبرد به محیط یا آب برج خنک‌کننده را دارد. عملکرد صحیح این بخش مستقیماً روی فشار کمپرسور و مصرف انرژی تأثیر می‌گذارد.

اواپراتور (Evaporator)

در اواپراتور، مبرد با جذب حرارت از آب، تبخیر شده و آب سرد تولید می‌شود. این بخش تعیین‌کننده ظرفیت سرمایش سیستم است.

 شیر انبساط (Expansion Valve)

شیر انبساط وظیفه کاهش فشار مبرد و کنترل جریان ورودی به اواپراتور را بر عهده دارد.

فرمول‌های کلیدی عملکرد چیلر تراکمی

ظرفیت سرمایشی سیستم

ظرفیت سرمایش چیلر

Q = m × Cp × ΔT

• Q = ظرفیت سرمایش (kW)
• m = دبی جرمی آب
• Cp = ظرفیت گرمایی آب
• ΔT = اختلاف دمای رفت و برگشت

ضریب عملکرد چیلر (COP)

ضریب عملکرد انرژی

COP = Q_cooling / W_input

این شاخص نشان می‌دهد سیستم چه مقدار سرمایش در ازای مصرف انرژی تولید می‌کند.

رفتار انرژی در چیلر تراکمی

در یک چیلر واقعی:

• حدود 70٪ تا 85٪ انرژی صرف کمپرسور می‌شود
• کندانسور تعیین‌کننده فشار سیستم است
• اواپراتور تعیین‌کننده ظرفیت واقعی است

این یعنی هر تغییر کوچک در یکی از این اجزا، کل عملکرد سیستم را تغییر می‌دهد.

مقایسه عملکرد اجزای چیلر در سیستم واقعی

مفهوم راندمان واقعی (Real COP)

در شرایط واقعی، راندمان چیلر با شرایط نامی کارخانه متفاوت است.

راندمان واقعی چیلر

این شاخص نشان‌دهنده عملکرد واقعی سیستم در طول زمان است، نه فقط شرایط آزمایشگاهی.

نقش بار جزئی در عملکرد چیلر

چیلرها در پروژه‌های واقعی بیشتر زمان خود را در بار جزئی (Part Load) کار می‌کنند.

• بار پیک: فقط چند ساعت در سال
• بار متوسط: بخش محدود
• بار جزئی: بیش از 70٪ زمان بهره‌برداری

نتیجه:
اگر چیلر در بار جزئی راندمان خوبی نداشته باشد، مصرف انرژی سالانه به شدت افزایش می‌یابد.

نمودار عملکرد مفهومی چیلر تراکمی

• انرژی وارد کمپرسور می‌شود
• مبرد فشرده و گرم می‌شود
• حرارت در کندانسور دفع می‌شود
• مبرد سرد وارد اواپراتور می‌شود
• آب سرد تولید می‌شود
• چرخه تکرار می‌شود

چیلر تراکمی یک سیستم ترمودینامیکی کنترل‌شده با رفتار دینامیکی است

در مهندسی تأسیسات پیشرفته، چیلر تراکمی به‌عنوان یک تجهیز ساده تولید سرما در نظر گرفته نمی‌شود، بلکه یک سیستم ترمودینامیکی بسته با رفتار دینامیکی وابسته به فشار، دما و بار حرارتی است.

این سیستم با هدف انتقال انرژی حرارتی از یک محیط با دمای پایین به محیط با دمای بالاتر طراحی شده و برای این کار از انرژی الکتریکی به‌عنوان نیروی محرکه کمپرسور استفاده می‌کند.

تعریف مهندسی دقیق چیلر تراکمی

چیلر تراکمی سیستمی است که با استفاده از کار مکانیکی کمپرسور، مبرد را در یک سیکل بسته به گردش درآورده و از طریق تغییر فاز کنترل‌شده، حرارت را از آب فرآیندی جذب و در کندانسور به محیط دفع می‌کند.

در تحلیل مهندسی:

چیلر یک ماشین انتقال حرارت مبتنی بر سیکل تبرید تراکمی است، نه یک تولیدکننده سرما.

ساختار سیکل تبرید تراکمی (تحلیل ترمودینامیکی واقعی)

سیکل چیلر شامل چهار فرآیند اصلی است که هرکدام یک تغییر حالت انرژی را کنترل می‌کنند:

تراکم (Compression Process)

مبرد در حالت بخار اشباع یا فوق‌گرم وارد کمپرسور شده و با افزایش فشار، دما و آنتالپی آن افزایش می‌یابد.

 نکته مهندسی:
این مرحله تنها بخش مصرف‌کننده انرژی در کل سیکل است و تعیین‌کننده اصلی راندمان سیستم محسوب می‌شود.

تقطیر (Condensation Process)

مبرد با فشار بالا وارد کندانسور شده و با دفع حرارت به سیال خنک‌کننده (آب یا هوا)، به مایع اشباع تبدیل می‌شود.

این مرحله کنترل‌کننده فشار کل سیستم است.

 اختناق (Expansion Process)

در شیر انبساط، فشار مبرد به‌صورت ایزوآنتالپیک کاهش می‌یابد و دمای آن به‌طور ناگهانی افت می‌کند.

 تبخیر (Evaporation Process)

مبرد کم‌فشار وارد اواپراتور شده و با جذب حرارت از آب، تبخیر می‌شود و دوباره وارد کمپرسور می‌گردد.

مدل انرژی سیستم چیلر تراکمی

در تحلیل مهندسی انرژی:

موازنه انرژی سیکل تبرید

Q_evap + W_comp = Q_cond

 تفسیر مهندسی:
تمام انرژی ورودی به سیستم (کار کمپرسور) و انرژی جذب‌شده از محیط، در کندانسور دفع می‌شود.

اجزای کلیدی و نقش مهندسی آن‌ها

کمپرسور (Compressor) – عنصر تعیین‌کننده انرژی

کمپرسور مهم‌ترین جزء سیستم است و وظیفه آن افزایش فشار و ایجاد جریان در سیکل تبرید است.

ویژگی‌های مهندسی:

• کنترل دبی جرمی مبرد
• تعیین نقطه عملکرد سیکل
• تعیین‌کننده اصلی مصرف انرژی
• اثر مستقیم بر COP

 حدود 70٪ تا 85٪ انرژی سیستم در این بخش مصرف می‌شود.

کندانسور (Condenser) – کنترل‌کننده فشار سیستم

کندانسور وظیفه دفع حرارت مبرد و تبدیل آن از بخار به مایع را دارد.

اثر مهندسی:

• تعیین فشار دهش کمپرسور
• کنترل دمای تقطیر
• اثر مستقیم بر توان مصرفی کمپرسور

دمای کندانسور طراحی

T_cond = T_wet_bulb + Approach Temperature + Safety Margin

 نتیجه:
افزایش دمای کندانسور باعث افزایش فشار سیستم و افزایش مصرف انرژی می‌شود.

اواپراتور (Evaporator) – محل تولید ظرفیت سرمایشی

اواپراتور نقطه اصلی تولید سرمایش در سیستم است. در این بخش مبرد با جذب حرارت از آب، تبخیر می‌شود.

ظرفیت سرمایش واقعی

Q = m × Cp × (T_return - T_supply)

📌 تحلیل:
این رابطه اساس طراحی بار حرارتی در سیستم‌های HVAC است.

 شیر انبساط (Expansion Valve) – کنترل دینامیک سیکل

شیر انبساط وظیفه کنترل فشار و دبی مبرد ورودی به اواپراتور را دارد.

در سیستم‌های مدرن:

• شیر الکترونیکی (EEV) استفاده می‌شود
• کنترل دقیق سوپرهیت انجام می‌شود
• از برگشت مایع به کمپرسور جلوگیری می‌شود

تحلیل راندمان سیستم (COP مهندسی واقعی)

راندمان چیلر فقط در شرایط نامی تعریف نمی‌شود، بلکه باید در شرایط واقعی بهره‌برداری تحلیل شود.

ضریب عملکرد واقعی سیستم

COP = Q_evap / W_comp

 نکات مهندسی:

• افزایش دمای کندانسور → کاهش COP
• کاهش راندمان کمپرسور → افزایش مصرف انرژی
• بهبود مبدل‌ها → افزایش راندمان سیستم

رفتار انرژی در سیستم واقعی

در یک چیلر واقعی:

• کمپرسور: 75٪ انرژی
• کندانسور: کنترل فشار
• اواپراتور: تعیین ظرفیت واقعی
• شیر انبساط: کنترل پایداری

 نتیجه:
سیستم یک شبکه وابسته است، نه مجموعه‌ای از قطعات مستقل.

تحلیل بار جزئی (Part Load Behavior)

در شرایط واقعی بهره‌برداری:

• 70٪ تا 80٪ زمان کارکرد در بار جزئی است
• سیستم هرگز در نقطه نامی ثابت کار نمی‌کند
• راندمان تابع تغییرات بار است

 نتیجه مهندسی:
طراحی باید بر اساس عملکرد در بار جزئی انجام شود، نه ظرفیت نامی.

انتخاب چیلر فقط انتخاب یک دستگاه نیست، انتخاب یک استراتژی انرژی است

در مهندسی تأسیسات پیشرفته، انتخاب چیلر تراکمی یک تصمیم ساده بر اساس ظرفیت یا قیمت نیست. این انتخاب در واقع تعیین‌کننده ساختار مصرف انرژی یک ساختمان یا یک صنعت برای 15 تا 25 سال آینده است.

به همین دلیل، مهندس HVAC باید هم‌زمان سه دیدگاه را در نظر بگیرد:

• عملکرد ترمودینامیکی
• شرایط اقلیمی پروژه
• تحلیل اقتصادی بلندمدت (LCC)

معیارهای مهندسی انتخاب چیلر تراکمی

انتخاب صحیح چیلر بر اساس مجموعه‌ای از پارامترهای فنی انجام می‌شود:

 بار سرمایشی واقعی (Cooling Load)

مبنای اصلی طراحی، بار واقعی ساختمان است نه ظرفیت اسمی.

شرایط اقلیمی

دمای حباب تر (Wet Bulb) مهم‌ترین پارامتر در انتخاب سیستم است.

 راندمان انرژی (COP / IPLV)

راندمان باید در بار جزئی بررسی شود نه فقط نقطه نامی.

نوع کاربرد پروژه

• مسکونی
• تجاری
• صنعتی
• دیتاسنتر

مقایسه مهندسی چیلر تراکمی آب‌خنک و هواخنک

چیلر آب‌خنک (Water Cooled)

این سیستم از برج خنک‌کننده برای دفع حرارت استفاده می‌کند.

ویژگی‌های مهندسی:

• راندمان بالاتر
• مصرف برق کمتر
• مناسب پروژه‌های بزرگ
• نیازمند سیستم جانبی (Cooling Tower)

چیلر هواخنک (Air Cooled)

در این سیستم دفع حرارت از طریق هوا انجام می‌شود.

ویژگی‌های مهندسی:

• نصب ساده‌تر
• عدم نیاز به برج خنک‌کننده
• راندمان پایین‌تر در اقلیم گرم
• مناسب پروژه‌های کوچک و متوسط

جدول مقایسه مهندسی سیستم‌ها

تحلیل اقتصادی چیلر (Life Cycle Cost)

در طراحی حرفه‌ای، قیمت خرید فقط بخش کوچکی از تصمیم است. معیار اصلی، هزینه چرخه عمر (LCC) است.

LCC شامل:

• هزینه خرید اولیه
• هزینه انرژی سالانه
• هزینه نگهداری
• هزینه توقف سیستم

فرمول تحلیل انرژی سالانه

 مصرف انرژی سالانه سیستم

E = P × t

 تفسیر:
هرچه ساعات کارکرد بیشتر باشد، اهمیت راندمان انرژی افزایش می‌یابد.

تحلیل COP در انتخاب چیلر

 ضریب عملکرد انرژی

COP = Q_cooling / W_input

 نکته مهندسی:

• COP بالا = مصرف انرژی کمتر
• COP پایین = هزینه عملیاتی بالا

تأثیر اقلیم بر انتخاب چیلر

اقلیم نقش مستقیم در عملکرد سیستم دارد:

• در مناطق گرم و خشک → چیلر آب‌خنک بسیار بهینه‌تر است
• در مناطق مرطوب → راندمان برج کاهش می‌یابد
• در مناطق معتدل → هر دو سیستم قابل استفاده هستند

نتیجه:
انتخاب بدون تحلیل اقلیمی یک خطای طراحی جدی است.

مفهوم Oversizing در انتخاب چیلر

Oversizing یعنی انتخاب ظرفیت بالاتر از نیاز واقعی.

مشکلات:

• کاهش راندمان در بار جزئی
• افزایش مصرف انرژی
• کاهش عمر کمپرسور

نتیجه مهندسی:
طراحی باید دقیقاً بر اساس بار واقعی انجام شود، نه ضریب اطمینان بیش از حد.

انتخاب کمپرسور بر اساس نوع پروژه

• پروژه کوچک → اسکرال
• پروژه متوسط → اسکرو
• پروژه بزرگ → سانتریفیوژ

 نکته:
انتخاب کمپرسور تعیین‌کننده مستقیم راندمان سیستم است.

تحلیل رفتار سیستم در بار جزئی (PLR)

در سیستم‌های واقعی:

• 70٪ تا 80٪ زمان در بار جزئی کار می‌کند
• راندمان تابع تغییر بار است
• سیستم باید در شرایط غیر نامی بهینه باشد

 نسبت بار جزئی

PLR = Q_actual / Q_design

مقایسه اقتصادی آب‌خنک و هواخنک (LCC واقعی)

در تحلیل 20 ساله:

• چیلر آب‌خنک → هزینه اولیه بیشتر، مصرف انرژی کمتر
• چیلر هواخنک → هزینه اولیه کمتر، مصرف انرژی بیشتر

 نتیجه:
در پروژه‌های بالای 100 تن تبرید، آب‌خنک معمولاً اقتصادی‌تر است.

سوالات تخصصی و مرجع چیلر تراکمی FAQ
