چرا بهینه‌سازی عملکرد مبدل حرارتی الکتریکی اهمیت دارد؟

مبدل حرارتی الکتریکی یا Electric Heat Exchanger یکی از تجهیزات کلیدی در صنایع گرمایشی، تهویه مطبوع، فرآیندهای شیمیایی، صنایع غذایی، داروسازی و حتی نیروگاه‌ها محسوب می‌شود. برخلاف مبدل‌های حرارتی سنتی که از بخار، آب داغ یا گازهای داغ استفاده می‌کنند، در این نوع سیستم‌ها تولید انرژی حرارتی توسط المنت‌ها یا هیترهای الکتریکی انجام می‌شود و انتقال حرارت از طریق سطوح مبدل به سیال هدف (آب، هوا، روغن حرارتی، گلیکول و…) صورت می‌گیرد.

اما نکته مهم این است که بسیاری از پروژه‌ها، به دلیل طراحی غیر دقیق یا بهره‌برداری نامناسب، با مشکلاتی مثل:

مصرف برق بالا
راندمان پایین انتقال حرارت
رسوب‌گذاری و افت فشار زیاد
دمای خروجی غیر پایدار
خرابی زودهنگام المنت‌ها
هزینه نگهداری بالا

مواجه می‌شوند.

به همین دلیل، بهینه‌سازی عملکرد مبدل حرارتی الکتریکی فقط یک بحث تئوری نیست؛ بلکه یک مسئله اقتصادی و مهندسی است که مستقیماً روی هزینه انرژی و عمر تجهیزات اثر می‌گذارد.

تعریف عملکرد مبدل حرارتی الکتریکی از دیدگاه مهندسی

وقتی درباره عملکرد یا Performance صحبت می‌کنیم، در واقع منظور ما ترکیبی از چند معیار کلیدی است:

نرخ انتقال حرارت واقعی (Heat Transfer Rate)
راندمان حرارتی (Thermal Efficiency)
یکنواختی توزیع دما
کنترل‌پذیری سیستم (Controllability)
افت فشار (Pressure Drop)
مصرف انرژی الکتریکی نسبت به خروجی گرمایی

در ساده‌ترین تعریف، یک مبدل حرارتی الکتریکی زمانی بهینه محسوب می‌شود که:

بیشترین گرما را با کمترین مصرف برق منتقل کند
دمای خروجی پایدار و قابل کنترل باشد
افت فشار و تلفات مکانیکی کم داشته باشد
عمر المنت‌ها و سطح مبدل بالا باشد
هزینه تعمیرات و رسوب‌زدایی کاهش پیدا کند

در مبدل حرارتی لوله مارپیچ (Helical Heat Exchanger) به دلیل طراحی ویژه مسیر جریان و ایجاد آشفتگی کنترل‌شده، از راندمان انتقال حرارت بالایی برخوردار بوده و در کاربردهای صنعتی مختلف برای افزایش بهره‌وری انرژی و کاهش رسوب‌گذاری مورد استفاده قرار می‌گیرد.

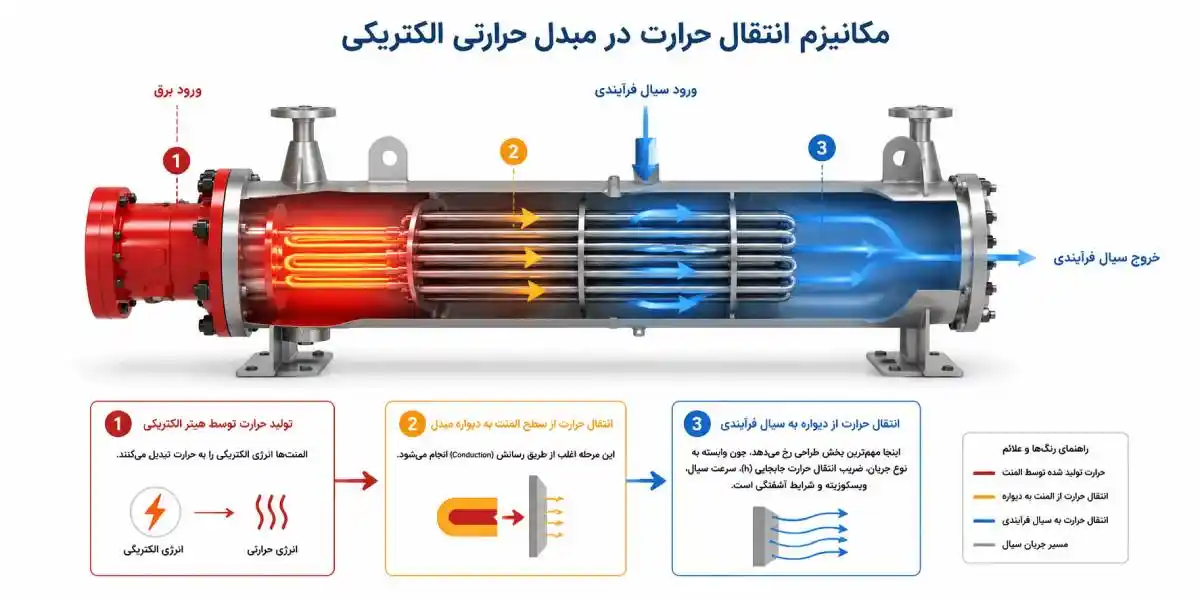

مکانیزم انتقال حرارت در مبدل حرارتی الکتریکی

در این سیستم‌ها، انتقال حرارت معمولاً شامل سه مرحله است:

1) تولید حرارت توسط هیتر الکتریکی

المنت‌ها انرژی الکتریکی را به حرارت تبدیل می‌کنند. کیفیت این مرحله به مواردی مثل مقاومت المنت، توان سطحی (W/cm²) و کنترلر وابسته است.

2) انتقال حرارت از سطح المنت به دیواره مبدل

این مرحله اغلب از طریق رسانش (Conduction) انجام می‌شود.

3) انتقال حرارت از دیواره به سیال فرآیندی

اینجا مهم‌ترین بخش طراحی رخ می‌دهد، چون وابسته به نوع جریان، ضریب انتقال حرارت جابجایی (h)، سرعت سیال، ویسکوزیته و شرایط آشفتگی است.

مکانیزم انتقال حرارت در مبدل حرارتی الکتریکی

فرمول های پایه برای تحلیل عملکرد مبدل حرارتی الکتریکی

برای اینکه یک متن مرجع و مهندسی داشته باشیم، باید پایه محاسبات مشخص باشد. اولین قدم، تعیین نرخ انتقال حرارت مورد نیاز است.

نام فرمول: نرخ انتقال حرارت (Heat Duty)

Q = m_dot * Cp * (T_out - T_in)

در این رابطه:

Q توان حرارتی مورد نیاز (W یا kW)
m_dot دبی جرمی سیال (kg/s)
Cp گرمای ویژه سیال (J/kg.K)
T_out دمای خروجی سیال (°C یا K)
T_in دمای ورودی سیال (°C یا K)

این فرمول اولین ابزار مهندس برای مشخص کردن توان المنت و سطح انتقال حرارت است.در برخی کاربردهای صنعتی، استفاده از مبدل حرارتی پوسته و لوله دو پاس نیز به افزایش راندمان انتقال حرارت کمک می‌کند.

رابطه توان الکتریکی و توان حرارتی خروجی

در حالت ایده‌آل، توان الکتریکی وارد شده برابر توان حرارتی تولیدی است. اما در عمل، بخشی از انرژی به دلیل تلفات عایق، تابش، اتصالات، و کنترل نامناسب از دست می‌رود.

نام فرمول: راندمان تبدیل انرژی الکتریکی به حرارت

η = Q_out / P_electric

η راندمان (بین 0 تا 1)
Q_out توان گرمایی واقعی منتقل شده به سیال (W)
P_electric توان مصرفی سیستم (W)

در طراحی صنعتی، راندمان واقعی مبدل‌های الکتریکی بسته به عایق‌کاری و نوع جریان، معمولاً بین 0.85 تا 0.98 است.

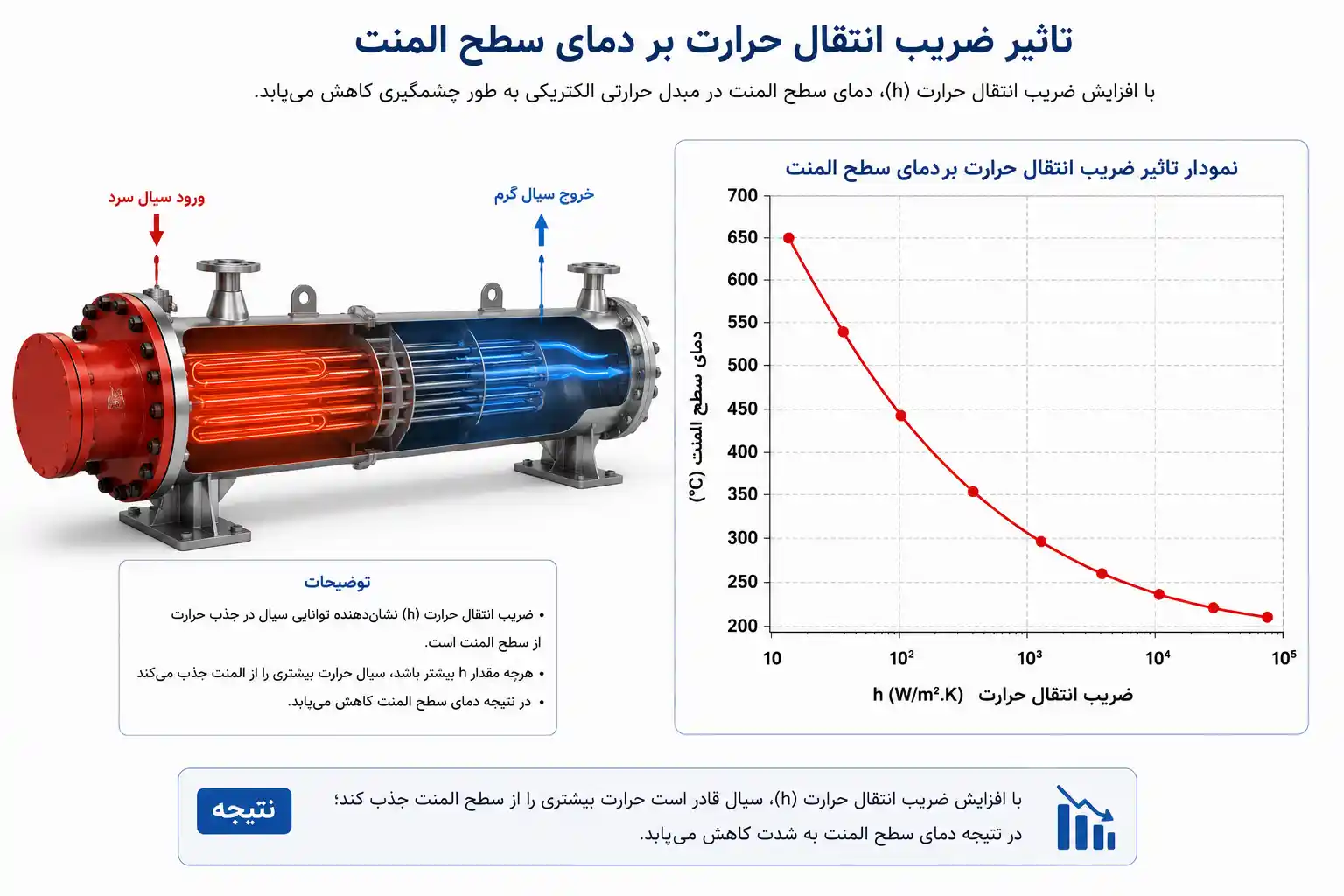

شاخص مهم طراحی: ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient)

یکی از اصلی‌ترین معیارهای عملکرد مبدل حرارتی الکتریکی، مقدار U یا ضریب کلی انتقال حرارت است.

نام فرمول: نرخ انتقال حرارت با استفاده از ضریب کلی

Q = U * A * ΔT_lm

U ضریب کلی انتقال حرارت (W/m².K)
A سطح انتقال حرارت (m²)
ΔT_lm اختلاف دمای میانگین لگاریتمی (K)

هرچه مقدار U بالاتر باشد، مبدل در انتقال انرژی بهتر عمل می‌کند و برای رسیدن به توان مشخص، به سطح کمتری نیاز دارد.در برخی کاربردهای صنعتی، مبدل حرارتی فین پلیت به دلیل افزایش سطح تبادل حرارت و ابعاد فشرده مورد استفاده قرار می‌گیرد.

اختلاف دمای میانگین لگاریتمی (LMTD) در مبدل‌های الکتریکی

در بسیاری از مبدل‌های الکتریکی، به دلیل اینکه منبع گرما ثابت یا شبه ثابت است، تحلیل LMTD اهمیت زیادی پیدا می‌کند.

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)

ΔT_lm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

ΔT1 اختلاف دما در یک سمت مبدل
ΔT2 اختلاف دما در سمت دیگر مبدل

این فرمول برای انتخاب سطح مبدل، تعداد پاس‌ها و همچنین طراحی کنترل دما ضروری است.

مهم‌ترین عوامل موثر در بهینه‌سازی عملکرد مبدل حرارتی الکتریکی

1) طراحی صحیح سطح انتقال حرارت (Heat Transfer Surface Design)

سطح انتقال حرارت نقش تعیین‌کننده‌ای در عملکرد دارد. در مبدل‌های الکتریکی معمولاً از این ساختارها استفاده می‌شود:

لوله‌ای (Tubular Electric Heat Exchanger)
پوسته و لوله (Shell & Tube)
صفحه‌ای (Plate Type)
کویل‌دار (Coil Heater Exchanger)
فین‌دار (Finned Heater برای هوا)

در سیستم‌های هوایی (Air Heating)، فین‌ها باعث افزایش سطح و بهبود انتقال حرارت می‌شوند. در سیستم‌های مایع، استفاده از لوله‌های با قطر مناسب و افزایش سرعت جریان، تاثیر بیشتری دارد.در پروژه‌های فشرده با محدودیت فضا، مبدل حرارتی صفحه ای یکی از گزینه‌های پرکاربرد محسوب می‌شود.

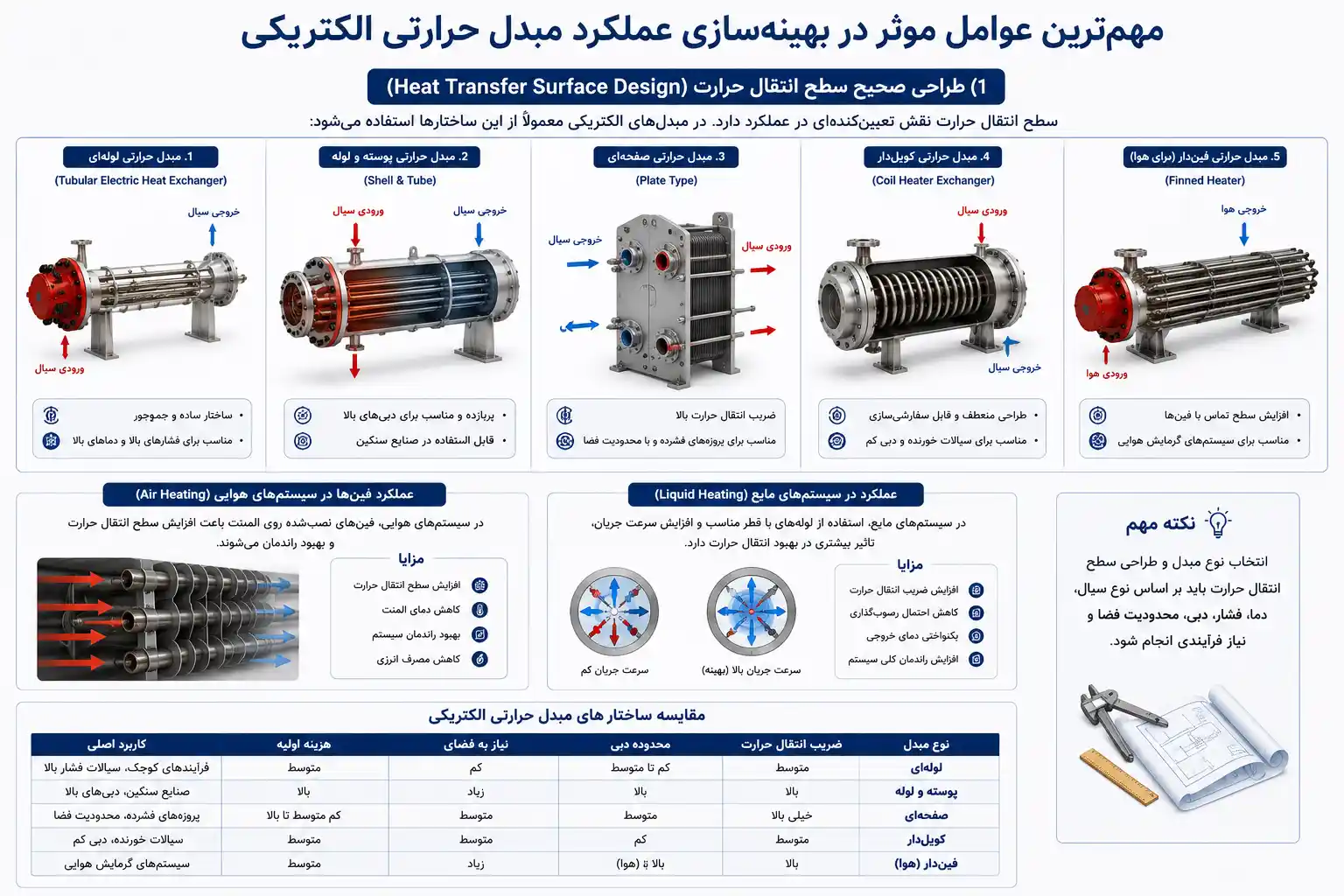

مهم‌ترین عوامل موثر در بهینه‌سازی عملکرد مبدل حرارتی الکتریکی

2) انتخاب صحیح سرعت سیال و رژیم جریان (Laminar vs Turbulent)

یکی از اشتباهات رایج در طراحی این است که سرعت سیال پایین در نظر گرفته می‌شود تا افت فشار کم باشد. اما این کار باعث کاهش شدید انتقال حرارت می‌شود.

در حالت کلی:

جریان آرام (Laminar): انتقال حرارت ضعیف‌تر، افت فشار کمتر
جریان آشفته (Turbulent): انتقال حرارت قوی‌تر، افت فشار بیشتر

هدف بهینه‌سازی این است که وارد محدوده جریان آشفته کنترل‌شده شویم.

برای تحلیل رژیم جریان از عدد رینولدز استفاده می‌شود:

نام فرمول: عدد رینولدز (Reynolds Number)

Re = (ρ * V * D) / μ

ρ چگالی سیال (kg/m³)
V سرعت متوسط سیال (m/s)
D قطر هیدرولیکی یا قطر لوله (m)
μ ویسکوزیته دینامیکی (Pa.s)

معمولاً اگر:

Re < 2300 جریان آرام است
2300 < Re < 4000 منطقه گذار
Re > 4000 جریان آشفته است

در طراحی مبدل حرارتی الکتریکی، معمولاً هدف این است که Re بالاتر از 4000 باشد، مگر اینکه محدودیت افت فشار وجود داشته باشد.

3) افت فشار (Pressure Drop) و تاثیر آن بر راندمان کلی سیستم

افت فشار بالا باعث افزایش مصرف انرژی پمپ یا فن می‌شود. یعنی حتی اگر راندمان حرارتی خوب باشد، هزینه انرژی کل سیستم افزایش پیدا می‌کند.

نام فرمول: توان مصرفی پمپ بر اساس افت فشار

P_pump = (ΔP * Q_v) / η_pump

P_pump توان پمپ (W)
ΔP افت فشار (Pa)
Q_v دبی حجمی (m³/s)
η_pump راندمان پمپ

پس بهینه‌سازی واقعی یعنی تعادل بین انتقال حرارت و افت فشار.در برخی فرآیندهای صنعتی برای کنترل بهتر افت فشار از مبدل حرارتی اسپیرال استفاده می‌شود.

4) انتخاب جنس متریال (Material Selection) برای کاهش مقاومت حرارتی

متریال بدنه مبدل و سطح تماس با سیال باید هم از نظر هدایت حرارتی و هم از نظر خوردگی مناسب باشد.

جدول زیر مقایسه متریال‌های رایج است:

کاربرد رایج	مقاومت خوردگی	هدایت حرارتی تقریبی (W/m.K)	متریال
سیستم‌های آب گرم	متوسط	بالا (حدود 390)	مس (Copper)
مبدل‌های هوایی	متوسط	بالا (حدود 205)	آلومینیوم
صنایع غذایی	بالا	متوسط (حدود 16)	فولاد ضد زنگ 304
محیط‌های خورنده	بسیار بالا	متوسط (حدود 16)	فولاد ضد زنگ 316
سیستم‌های صنعتی بسته	ضعیف	متوسط (حدود 50)	فولاد کربنی

در پروژه‌های صنعتی، استیل 316 اغلب بهترین گزینه برای دوام است، اما اگر هدف راندمان حرارتی باشد، مس و آلومینیوم بهتر عمل می‌کنند.

برای فرآیندهایی که با دما و فشار بالا سروکار دارند، قیمت مبدل حرارتی UTUBE یکی از انتخاب‌های رایج مهندسان محسوب می‌شود.

شاخص کلیدی در عملکرد: نسبت توان به سطح (Power Density)

یکی از عوامل مهم در خرابی المنت‌ها، انتخاب اشتباه چگالی توان است. اگر توان سطحی بیش از حد باشد، المنت داغ می‌شود و دمای سطح از حد مجاز عبور می‌کند، در نتیجه:

سوختن المنت
ایجاد نقاط داغ (Hot Spot)
ایجاد رسوب سریع‌تر
کاهش عمر مبدل

نام فرمول: چگالی توان سطحی المنت

q'' = P / A_surface

q'' چگالی توان (W/m² یا W/cm²)
P توان الکتریکی المنت (W)
A_surface سطح المنت (m²)

در بسیاری از کاربردهای آب، چگالی توان پیشنهادی معمولاً بین 2 تا 10 W/cm² است (بسته به سختی آب و شرایط جریان).

از تئوری به عمل

پایه‌های علمی و روابط مهندسی مبدل حرارتی الکتریکی بررسی شد. حالا وارد مرحله‌ای می‌شویم که در صنعت اهمیت بیشتری دارد: بهینه‌سازی واقعی در شرایط بهره‌برداری.

در عمل، بیشتر مشکلات مبدل‌های حرارتی الکتریکی نه به دلیل طراحی اولیه، بلکه به خاطر این موارد ایجاد می‌شود:

انتخاب اشتباه دبی جریان
کنترل ضعیف دما
رسوب‌گذاری سطحی
توزیع نامناسب جریان سیال
انتخاب نادرست توان المنت
عدم عایق‌کاری مناسب

هدف اینجا این است که نشان بدهیم چگونه می‌توان راندمان مبدل حرارتی الکتریکی را در شرایط واقعی افزایش داد و مصرف انرژی را کاهش داد.در سیستم‌های بازیافت انرژی، مبدل حرارتی دوار نقش مهمی در افزایش بهره‌وری و کاهش اتلاف حرارت ایفا می‌کند.

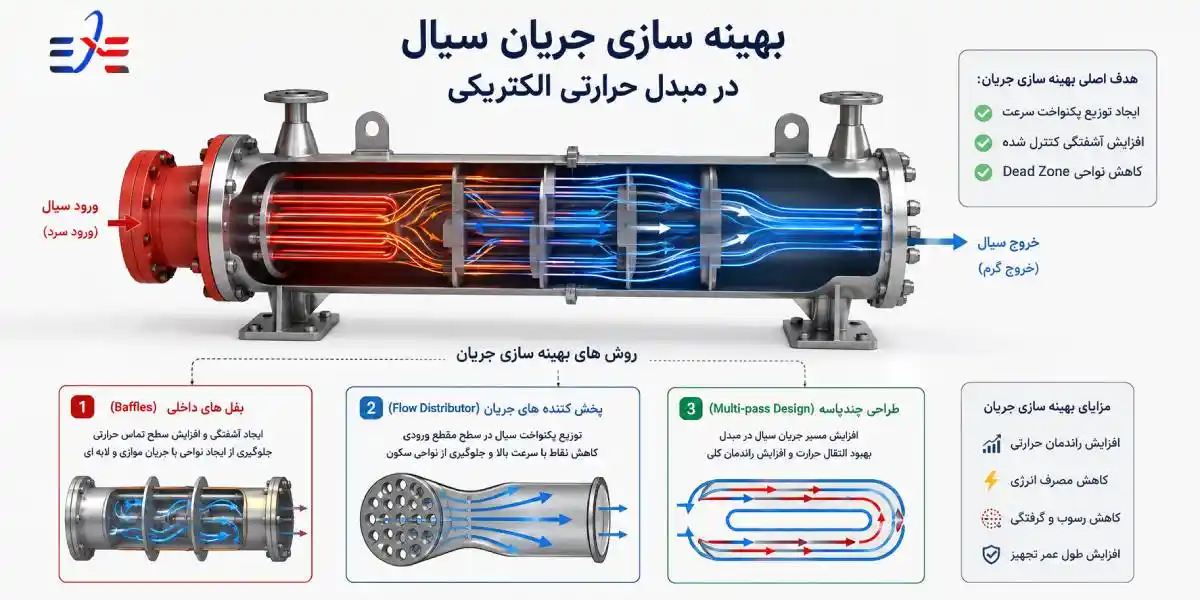

بهینه سازی جریان سیال (Flow Optimization) در مبدل حرارتی الکتریکی

یکی از مهم‌ترین عوامل در افزایش راندمان، نوع و الگوی جریان سیال است. در بسیاری از سیستم‌ها، جریان به صورت غیر یکنواخت وارد مبدل می‌شود و این باعث ایجاد نقاط سرد و گرم می‌شود.

هدف اصلی بهینه‌سازی جریان:

ایجاد توزیع یکنواخت سرعت
افزایش آشفتگی کنترل‌شده
کاهش نواحی Dead Zone

برای این کار معمولاً از طراحی‌های زیر استفاده می‌شود:

بفل‌های داخلی (Baffles)
پخش‌کننده‌های جریان (Flow Distributor)
طراحی چندپاسه (Multi-pass Design)

تاثیر افزایش آشفتگی جریان بر انتقال حرارت

افزایش آشفتگی (Turbulence) یکی از موثرترین روش‌های افزایش ضریب انتقال حرارت است.

نام فرمول: ضریب انتقال حرارت جابجایی در جریان آشفته

Nu = 0.023 * Re^0.8 * Pr^0.4

Nu عدد نوسلت
Re عدد رینولدز
Pr عدد پرانتل

این رابطه نشان می‌دهد که افزایش سرعت جریان (افزایش Re) باعث افزایش شدید انتقال حرارت می‌شود.در بسیاری از پروژه‌های صنعتی، مبدل حرارتی هوا خنک افقی به عنوان راهکاری مناسب برای انتقال حرارت بدون مصرف آب مورد استفاده قرار می‌گیرد.

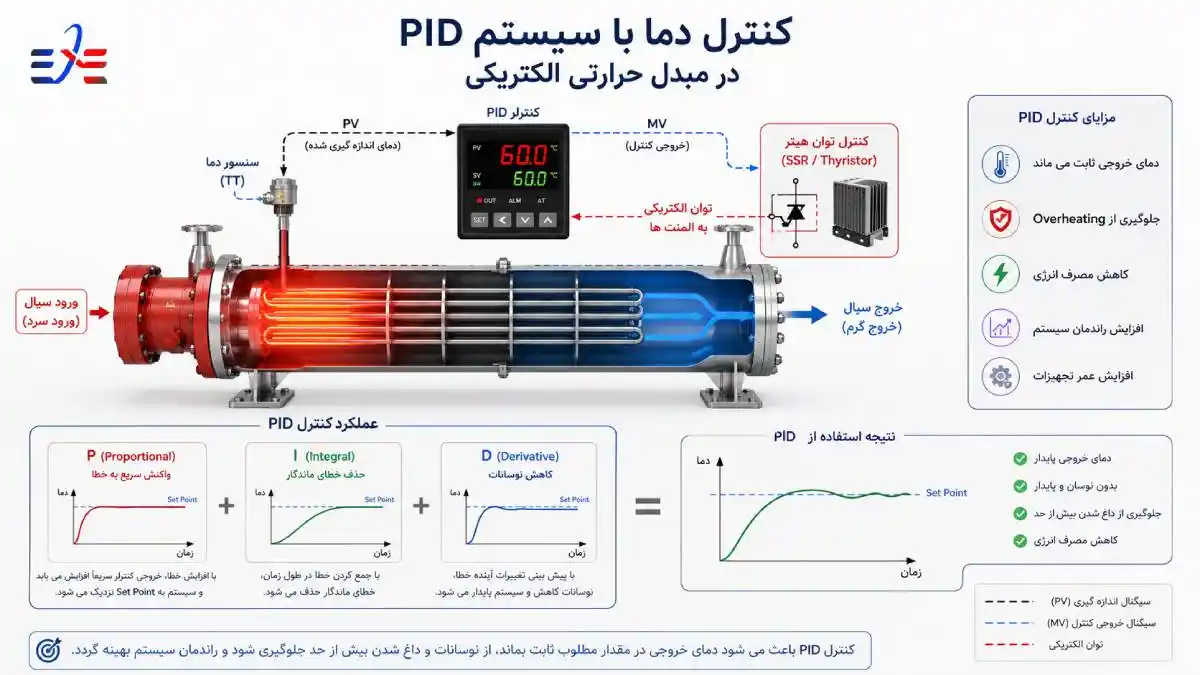

کنترل دما با سیستم PID در مبدل حرارتی الکتریکی

یکی از نقاط ضعف سیستم‌های الکتریکی، نوسان دماست. برای حل این مشکل از کنترلرهای PID استفاده می‌شود.

عملکرد کنترل PID:

P: واکنش سریع به خطا
I: حذف خطای ماندگار
D: کاهش نوسانات

در سیستم‌های صنعتی، کنترل PID باعث می‌شود:

دمای خروجی ثابت بماند
از Overheating جلوگیری شود
مصرف انرژی کاهش پیدا کند

فرمول کنترل توان المنت بر اساس دما

نام فرمول: توان کنترل‌شده المنت در سیستم PID

P_output = Kp*e(t) + Ki∫e(t)dt + Kd*de(t)/dt

e(t) اختلاف دمای هدف و واقعی
Kp ضریب تناسبی
Ki ضریب انتگرالی
Kd ضریب مشتقی

جدول مقایسه روش‌های کنترل دما در مبدل حرارتی الکتریکی

کاربرد	مصرف انرژی	پایداری	دقت دما	روش کنترل
سیستم‌های ارزان	متوسط	ضعیف	ضعیف	On/Off ساده
کاربردهای ساده	متوسط	متوسط	متوسط	ترموستات مکانیکی
صنایع پیشرفته	بهینه	بسیار بالا	بسیار بالا	PID کنترلر

بیشتر بخوانید: مبدل حرارتی پوسته و لوله استیل یا مسی؛ کدام برای پروژه شما مناسب تر است؟

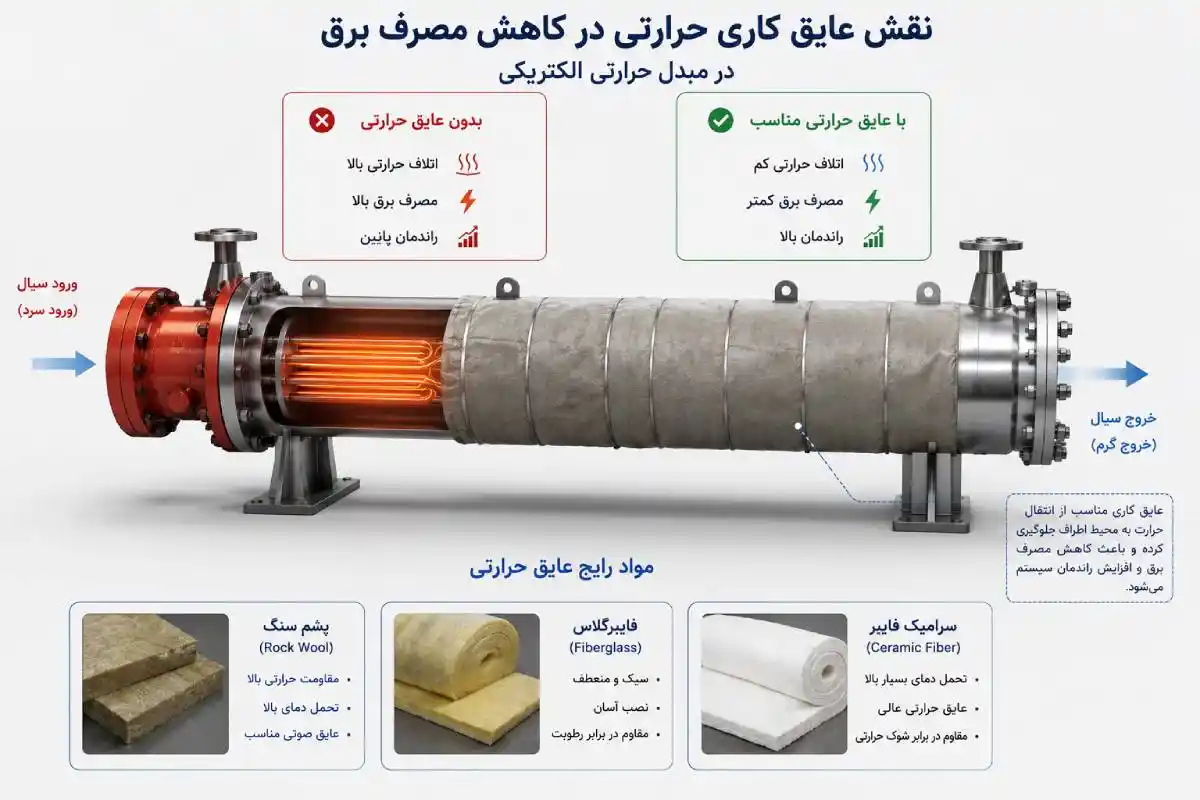

نقش عایق کاری حرارتی در کاهش مصرف برق

یکی از مهم‌ترین عوامل هدررفت انرژی در مبدل‌های حرارتی الکتریکی، انتقال حرارت به محیط اطراف است.

اگر عایق‌کاری مناسب نباشد:

اتلاف حرارتی افزایش می‌یابد
مصرف برق بالا می‌رود
راندمان سیستم کاهش می‌یابد

مواد رایج عایق حرارتی:

پشم سنگ (Rock Wool)
فایبرگلاس (Fiberglass)
سرامیک فایبر (Ceramic Fiber)

محاسبه تلفات حرارتی از سطح مبدل

نام فرمول: تلفات حرارتی از سطح عایق

Q_loss = (k * A * ΔT) / d

k ضریب هدایت حرارتی عایق
A سطح انتقال حرارت
ΔT اختلاف دما
d ضخامت عایق

هرچه ضخامت عایق بیشتر باشد، تلفات کمتر می‌شود.

جدول تاثیر ضخامت عایق بر تلفات انرژی

صرفه‌جویی انرژی	تلفات حرارتی (W/m²)	ضخامت عایق (mm)
کم	زیاد	10
متوسط	متوسط	25
بالا	کم	50
بسیار بالا	بسیار کم	100

بیشتر بخوانید: راهنمای خرید و انتخاب مبدل حرارتی پوسته و لوله

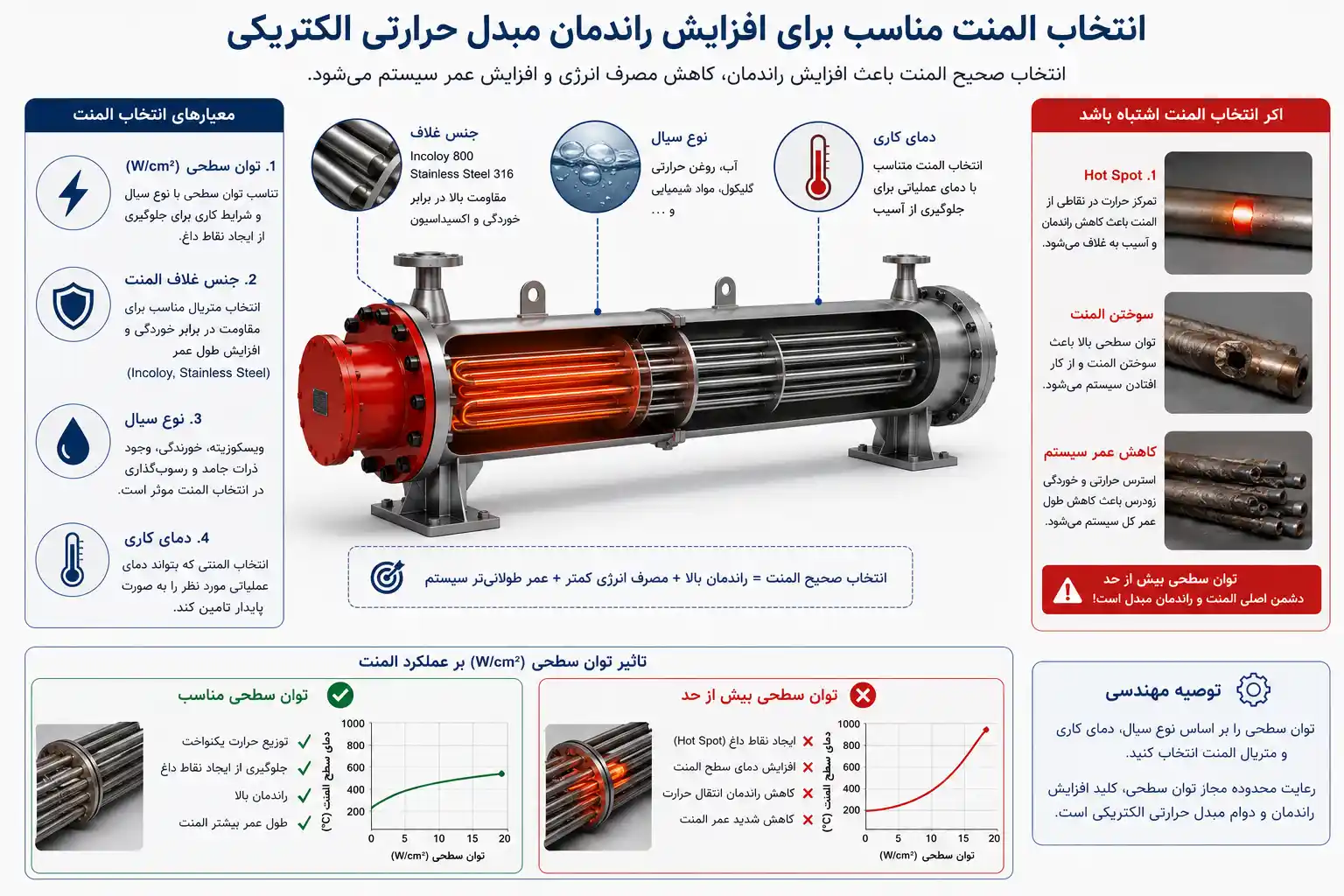

انتخاب المنت مناسب برای افزایش راندمان مبدل حرارتی الکتریکی

انتخاب المنت اشتباه یکی از دلایل اصلی خرابی سیستم است.

معیارهای انتخاب المنت:

توان سطحی (W/cm²)
جنس غلاف (Incoloy, Stainless Steel)
نوع سیال
دمای کاری

اگر توان سطحی بیش از حد باشد:

ایجاد Hot Spot
سوختن المنت
کاهش عمر سیستم

رابطه توان و سطح المنت

نام فرمول: توان المنت بر اساس سطح تماس

P = q'' * A

P توان المنت
q'' چگالی توان
A سطح المنت

جدول مقایسه انواع المنت در مبدل حرارتی الکتریکی

کاربرد	عمر مفید	راندمان	نوع المنت
مایعات	متوسط	بالا	میله‌ای (Rod Heater)
هوا	بالا	بسیار بالا	فین‌دار
قالب‌ها	بالا	متوسط	کارتریجی
مخازن صنعتی	بسیار بالا	بسیار بالا	فلنجی

در بسیاری از کاربردهای صنعتی، خرید مبدل حرارتی هوا خنک عمودی به دلیل کاهش مصرف آب و بهره‌برداری ساده مورد توجه قرار می‌گیرد.

کاهش رسوب گذاری (Fouling Reduction)

رسوب‌گذاری یکی از دشمنان اصلی راندمان مبدل حرارتی الکتریکی است.

اثرات رسوب:

کاهش انتقال حرارت
افزایش مصرف انرژی
افزایش دمای المنت
کاهش عمر سیستم

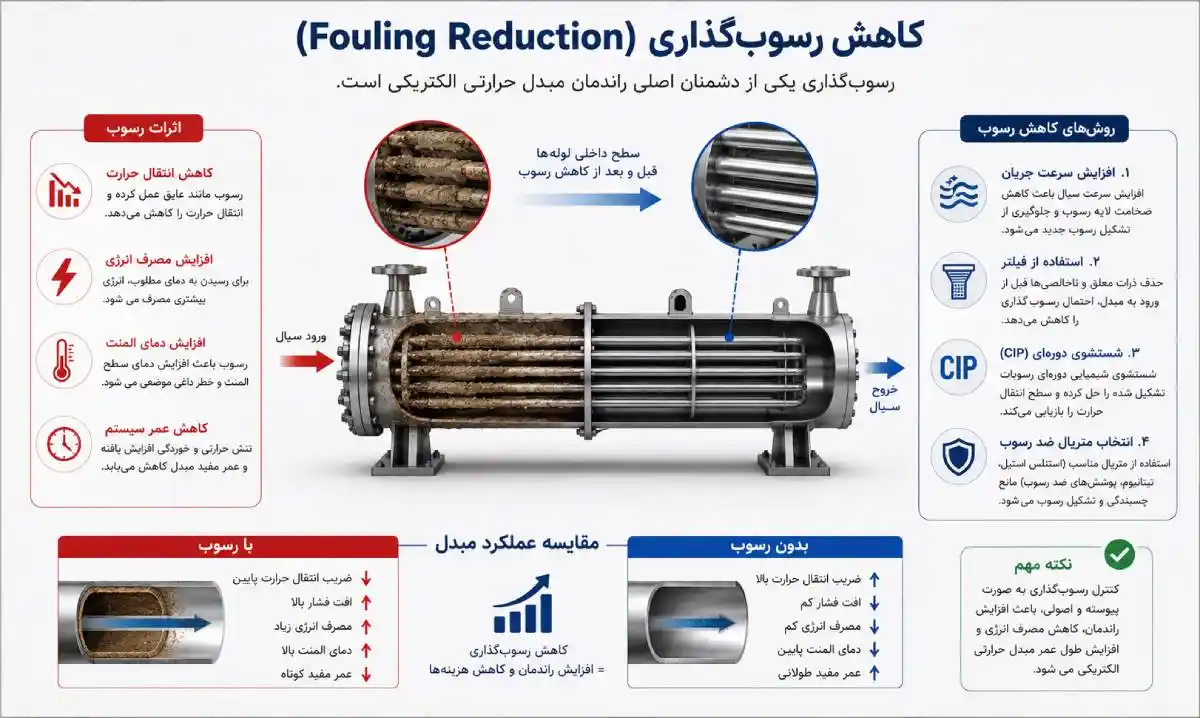

کاهش رسوب گذاری (Fouling Reduction) مبدل حرارتی الکتریکی

روش های کاهش رسوب:

افزایش سرعت جریان
استفاده از فیلتر
شستشوی دوره‌ای (CIP)
انتخاب متریال ضد رسوب

تاثیر رسوب بر ضریب انتقال حرارت

نام فرمول: کاهش ضریب انتقال حرارت به دلیل رسوب

1/U_total = 1/U_clean + R_fouling

U_clean ضریب تمیز
R_fouling مقاومت رسوب

حتی یک لایه نازک رسوب می‌تواند راندمان را به شدت کاهش دهد.

در برخی فرآیندهای صنعتی، خرید مبدل حرارتی چند لوله ای به دلیل توزیع مناسب جریان و قابلیت سرویس‌پذیری بالا توصیه می‌شود.

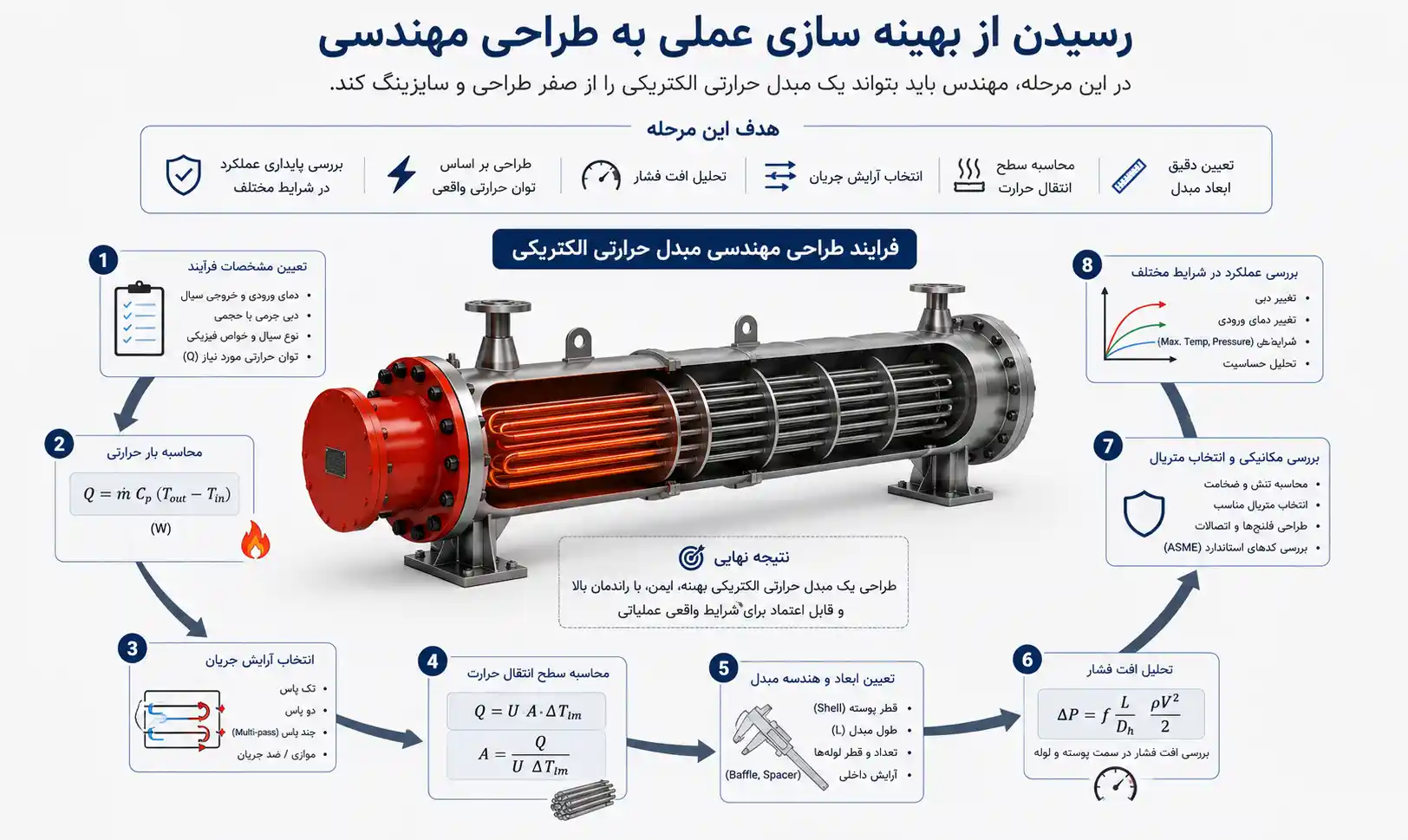

رسیدن از بهینه سازی عملی به طراحی مهندسی

در قسمت های قبلی درباره اصول عملکرد و روش‌های عملی بهینه‌سازی صحبت شد. حالا وارد مرحله‌ای می‌شویم که در آن، مهندس باید بتواند یک مبدل حرارتی الکتریکی را از صفر طراحی و سایزینگ کند.

در این مرحله، هدف فقط افزایش راندمان نیست؛ بلکه:

تعیین دقیق ابعاد مبدل
محاسبه سطح انتقال حرارت
انتخاب آرایش جریان
تحلیل افت فشار
طراحی بر اساس توان حرارتی واقعی
بررسی پایداری عملکرد در شرایط مختلف

در واقع این قسمت، قلب طراحی صنعتی مبدل حرارتی الکتریکی است.

رسیدن از بهینه سازی عملی به طراحی مهندسی مبدل حرارتی الکتریکی

روش NTU-Effectiveness در طراحی مبدل حرارتی الکتریکی

در سیستم‌هایی که اختلاف دمای ورودی و خروجی پیچیده است، استفاده از روش LMTD کافی نیست. در اینجا از روش NTU (Number of Transfer Units) استفاده می‌شود.

مفهوم اصلی:

این روش کمک می‌کند بدون دانستن دمای خروجی، عملکرد مبدل را تحلیل کنیم.

نام فرمول: عدد NTU

NTU = (U * A) / C_min

U ضریب کلی انتقال حرارت
A سطح انتقال حرارت
C_min ظرفیت حرارتی حداقل جریان

راندمان مبدل (Effectiveness)

نام فرمول: راندمان مبدل حرارتی (Effectiveness)

ε = Q_actual / Q_max

این رابطه نشان می‌دهد که مبدل تا چه حد به ظرفیت ایده‌آل خود نزدیک شده است.

جدول مقایسه روش LMTD و NTU

محدودیت	مزیت	کاربرد	روش طراحی
محدود در طراحی پیچیده	ساده	شرایط معلوم بودن دماها	LMTD
نیاز به محاسبات بیشتر	دقیق و صنعتی	طراحی و تحلیل پیشرفته	NTU

بیشتر بخوانید: بررسی مهندسی مبدل های حرارتی خنک کننده روغن: اصول عملکرد، کاربردها و مشخصات فنی

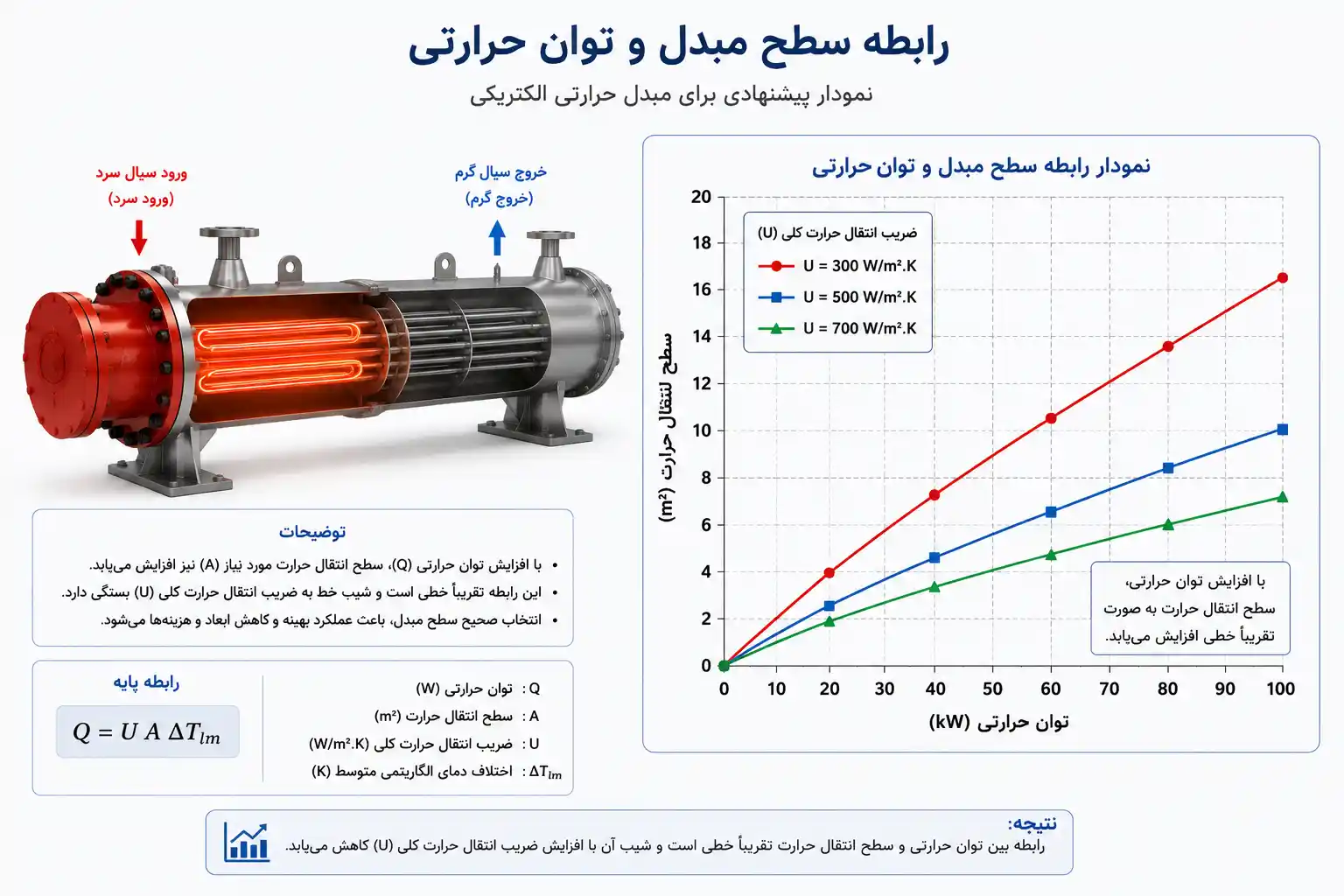

طراحی سطح انتقال حرارت (Heat Transfer Area Sizing)

یکی از مهم‌ترین مراحل طراحی، تعیین سطح مورد نیاز مبدل است.

نام فرمول: سطح انتقال حرارت

A = Q / (U * ΔT_lm)

A سطح مبدل (m²)
Q توان حرارتی (W)
U ضریب انتقال حرارت
ΔT_lm اختلاف دمای میانگین لگاریتمی

نمودار پیشنهادی مبدل حرارتی الکتریکی

رابطه سطح مبدل و توان حرارتی

محور X: توان حرارتی (kW)
محور Y: سطح انتقال حرارت (m²)
نتیجه: رابطه تقریباً خطی با شیب وابسته به U

تحلیل افت فشار در طراحی مبدل حرارتی الکتریکی

افت فشار یکی از محدودیت‌های اصلی طراحی است.

اگر افت فشار زیاد باشد:

مصرف پمپ افزایش می‌یابد
هزینه انرژی بالا می‌رود
جریان کاهش پیدا می‌کند
راندمان واقعی افت می‌کند

در پروژه‌هایی که راندمان و سهولت نگهداری اهمیت دارد، خرید مبدل حرارتی فین تیوب می‌تواند گزینه مناسبی برای بهبود عملکرد سیستم باشد.

فرمول افت فشار در لوله

نام فرمول: افت فشار در جریان داخلی

ΔP = f * (L/D) * (ρ * V^2 / 2)

f ضریب اصطکاک
L طول لوله
D قطر لوله
ρ چگالی سیال
V سرعت جریان

جدول تاثیر سرعت جریان بر عملکرد سیستم

مصرف انرژی	افت فشار	انتقال حرارت	سرعت جریان
کم	کم	ضعیف	کم
بهینه	متوسط	بهینه	متوسط
بالا	زیاد	عالی	زیاد

برای آشنایی با مشخصات فنی، ساختار و مزایای مبدل حرارتی صفحه‌ای واشردار (Gasketed Plate Heat Exchanger) مورد استفاده در صنایع مختلف، می‌توان به صفحه محصول زیر مراجعه کرد:www.exerland.com/product/gasketed-plate-heat-exchanger

طراحی چندپاسه (Multi-Pass Design)

در مبدل‌های حرارتی الکتریکی صنعتی، معمولاً از طراحی چندپاسه استفاده می‌شود تا:

زمان تماس افزایش یابد
انتقال حرارت بهتر شود
سطح مؤثر افزایش پیدا کند

در شرایط خاص فرآیندی، مبدل حرارتی پوسته و لوله تک پاس نیز می‌تواند گزینه مناسبی باشد.

فرمول تعداد پاس‌ها در طراحی

نام فرمول: تعداد پاس مؤثر

N_pass = L_total / L_single_pass

انتخاب توان المنت بر اساس بار حرارتی

در طراحی صنعتی، توان المنت باید دقیقاً مطابق بار حرارتی باشد.

نام فرمول: توان الکتریکی مورد نیاز

P = Q / η

P توان الکتریکی
Q توان حرارتی
η راندمان سیستم

جدول انتخاب توان المنت بر اساس کاربرد

نوع المنت	توان سطحی پیشنهادی	کاربرد
میله‌ای	2–6 W/cm²	آب گرم
فلنجی	1–3 W/cm²	روغن حرارتی
فین‌دار	5–15 W/cm²	هوا
کارتریجی	3–8 W/cm²	سیالات صنعتی

در کاربردهای فشرده صنعتی، خرید مبدل حرارتی صفحه ای بریز - لحیمی می‌تواند انتخاب مناسبی باشد.

تحلیل دمای سطح المنت (Hot Spot Analysis)

یکی از مهم‌ترین مشکلات طراحی، ایجاد نقاط داغ روی المنت است.

نام فرمول: دمای سطح المنت

T_surface = T_fluid + (q'' / h)

T_surface دمای سطح المنت
T_fluid دمای سیال
q'' چگالی توان
h ضریب انتقال حرارت جابجایی

استفاده از مبدل حرارتی لوله ای پره دار در سیستم‌های هوایی موجب افزایش سطح انتقال حرارت می‌شود.

تاثیر ضریب انتقال حرارت بر دمای سطح مبدل حرارتی الکتریکی

انتخاب تعداد المنت‌ها در طراحی صنعتی

در سیستم‌های بزرگ، توان به چند المنت تقسیم می‌شود تا:

کنترل بهتر انجام شود
خرابی کاهش یابد
توزیع حرارت یکنواخت شود

در پروژه‌های صنعتی بزرگ، عملکرد مبدل‌های حرارتی معمولاً در ارتباط مستقیم با تجهیزاتی مانند پکیج چیلر آب خنک + برج خنک کن مدار بسته بررسی می‌شود.

فرمول تقسیم توان بین المنت‌ها

نام فرمول: توان هر المنت

P_each = P_total / N_elements

سوالات متداول تخصصی درباره بهینه سازی مبدل حرارتی الکتریکی (FAQ)

✅ مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger) چیست و چه کاربردی دارد؟ ▼

مبدل حرارتی هوا خنک تجهیزی است که برای انتقال حرارت بین سیال فرآیندی و هوای محیط استفاده می‌شود. این سیستم بدون نیاز به آب، حرارت سیال را از طریق لوله‌های فین‌دار و جریان هوای اجباری دفع می‌کند. کاربرد آن در صنایع نفت، گاز، نیروگاه‌ها و پتروشیمی بسیار گسترده است. هدف اصلی آن کاهش دمای سیالات داغ با حداقل مصرف انرژی و حذف زیرساخت‌های آبی است.

✅ چرا مبدل هوا خنک باعث کاهش مصرف انرژی در صنعت می‌شود؟ ▼

کاهش مصرف انرژی در ACHE به دلیل حذف تجهیزات جانبی مانند برج خنک‌کننده، پمپ‌های گردش آب و سیستم‌های تصفیه آب است. همچنین طراحی بهینه فن‌ها و کنترل دور متغیر (VFD) باعث می‌شود تنها به اندازه نیاز واقعی انرژی مصرف شود. در نتیجه مصرف انرژی کلی سیستم در طول زمان کاهش می‌یابد.

✅ فرمول اصلی انتقال حرارت در مبدل هوا خنک چیست؟ ▼

نام فرمول: نرخ انتقال حرارت
Q = U × A × ΔTlm

این رابطه پایه طراحی تمام مبدل‌های حرارتی است. در ACHE مقدار U به دلیل ضریب پایین انتقال حرارت هوا محدود است، بنابراین افزایش سطح A (لوله‌های فین‌دار) نقش کلیدی دارد.

✅ چرا ضریب انتقال حرارت هوا پایین‌تر از آب است؟ ▼

هوا دارای چگالی و ظرفیت گرمایی بسیار پایین‌تر نسبت به آب است. همچنین هدایت حرارتی آن کمتر است. به همین دلیل در مبدل‌های هوا خنک، برای جبران این ضعف از فین‌ها و افزایش سطح تماس استفاده می‌شود.

✅ عدد رینولدز در مبدل هوا خنک چه اهمیتی دارد؟ ▼

نام فرمول: عدد رینولدز
Re = (ρ × v × D) / μ

عدد رینولدز تعیین‌کننده نوع جریان هوا است. در ACHE معمولاً جریان هوا در حالت آشفته قرار دارد که باعث افزایش انتقال حرارت می‌شود. با این حال افزایش بیش از حد سرعت هوا باعث افزایش مصرف انرژی فن خواهد شد.

✅ چه عواملی بیشترین تأثیر را بر راندمان ACHE دارند؟ ▼

مهم‌ترین عوامل شامل:

دمای محیط
سرعت و طراحی فن
سطح فین‌ها
آلودگی سطح (Fouling)
اختلاف دمای سیال و هوا
هرگونه تغییر در این عوامل می‌تواند راندمان کل سیستم را تغییر دهد.

✅ فین‌ها (Fins) چه نقشی در مبدل هوا خنک دارند؟ ▼

فین‌ها باعث افزایش سطح تماس بین هوا و لوله می‌شوند. این افزایش سطح، جبران‌کننده ضریب انتقال حرارت پایین هوا است. بدون فین، راندمان ACHE به شدت کاهش می‌یابد و سیستم عملاً غیر اقتصادی می‌شود.

✅ مهم‌ترین عامل خرابی مبدل هوا خنک چیست؟ ▼

مهم‌ترین عامل خرابی، گرفتگی فین‌ها به دلیل گرد و غبار و آلودگی محیطی است. این پدیده باعث کاهش جریان هوا و افت شدید راندمان حرارتی می‌شود. همچنین خرابی فن‌ها و عدم بالانس نیز از مشکلات رایج هستند.

✅ چگونه می‌توان راندمان مبدل هوا خنک را افزایش داد؟ ▼

روش‌های اصلی شامل:

تمیزکاری دوره‌ای فین‌ها
استفاده از فن با کنترل دور (VFD)
طراحی بهینه سطح فین
جلوگیری از آلودگی محیطی
مانیتورینگ دمای ورودی و خروجی

✅ آیا مبدل هوا خنک نیاز به آب دارد؟ ▼

خیر. یکی از مزیت‌های اصلی ACHE این است که کاملاً بدون آب کار می‌کند. این موضوع باعث کاهش هزینه‌های عملیاتی و حذف نیاز به برج خنک‌کننده و سیستم تصفیه آب می‌شود.

✅ آیا ACHE برای مناطق گرم مناسب است؟ ▼

بله، اما راندمان آن در مناطق گرم کاهش می‌یابد. در این شرایط معمولاً از سطح بزرگ‌تر، فن قوی‌تر یا طراحی ترکیبی استفاده می‌شود تا اثر دمای محیط جبران شود.

✅ تفاوت ACHE با سیستم آب‌خنک چیست؟ ▼

سیستم هوا خنک از هوا برای انتقال حرارت استفاده می‌کند، در حالی که سیستم آب‌خنک از آب به‌عنوان سیال ثانویه بهره می‌برد. هواخنک هزینه نگهداری کمتر دارد اما راندمان آن نسبت به آب‌خنک پایین‌تر است.

✅ عمر مفید مبدل هوا خنک چقدر است؟ ▼

عمر مفید معمولاً بین 10 تا 25 سال است و به کیفیت طراحی، شرایط محیطی و نگهداری بستگی دارد. تمیزکاری منظم و جلوگیری از خوردگی می‌تواند عمر سیستم را افزایش دهد.

✅ آیا افت فشار در ACHE مهم است؟ ▼

بله، افت فشار در سمت هوا یکی از پارامترهای مهم طراحی است. افزایش افت فشار باعث افزایش مصرف انرژی فن و کاهش راندمان کل سیستم می‌شود.

✅ چرا کنترل دمای هوشمند در ACHE ضروری است؟ ▼

به دلیل تغییرات دائمی دمای محیط، سیستم نیاز به کنترل هوشمند دارد. کنترلر PID با تنظیم دور فن یا جریان هوا، دمای خروجی را در محدوده ثابت نگه می‌دارد و از نوسان حرارتی جلوگیری می‌کند.

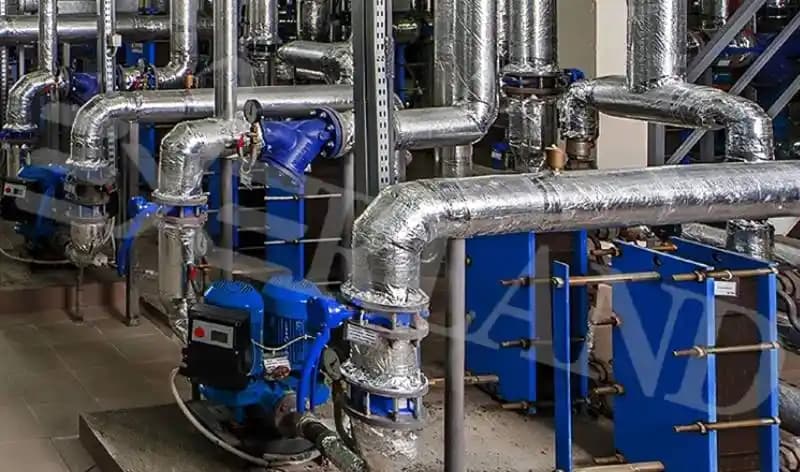

چگونه می توان عملکرد مبدل حرارتی الکتریکی را بهینه سازی کرد؟
