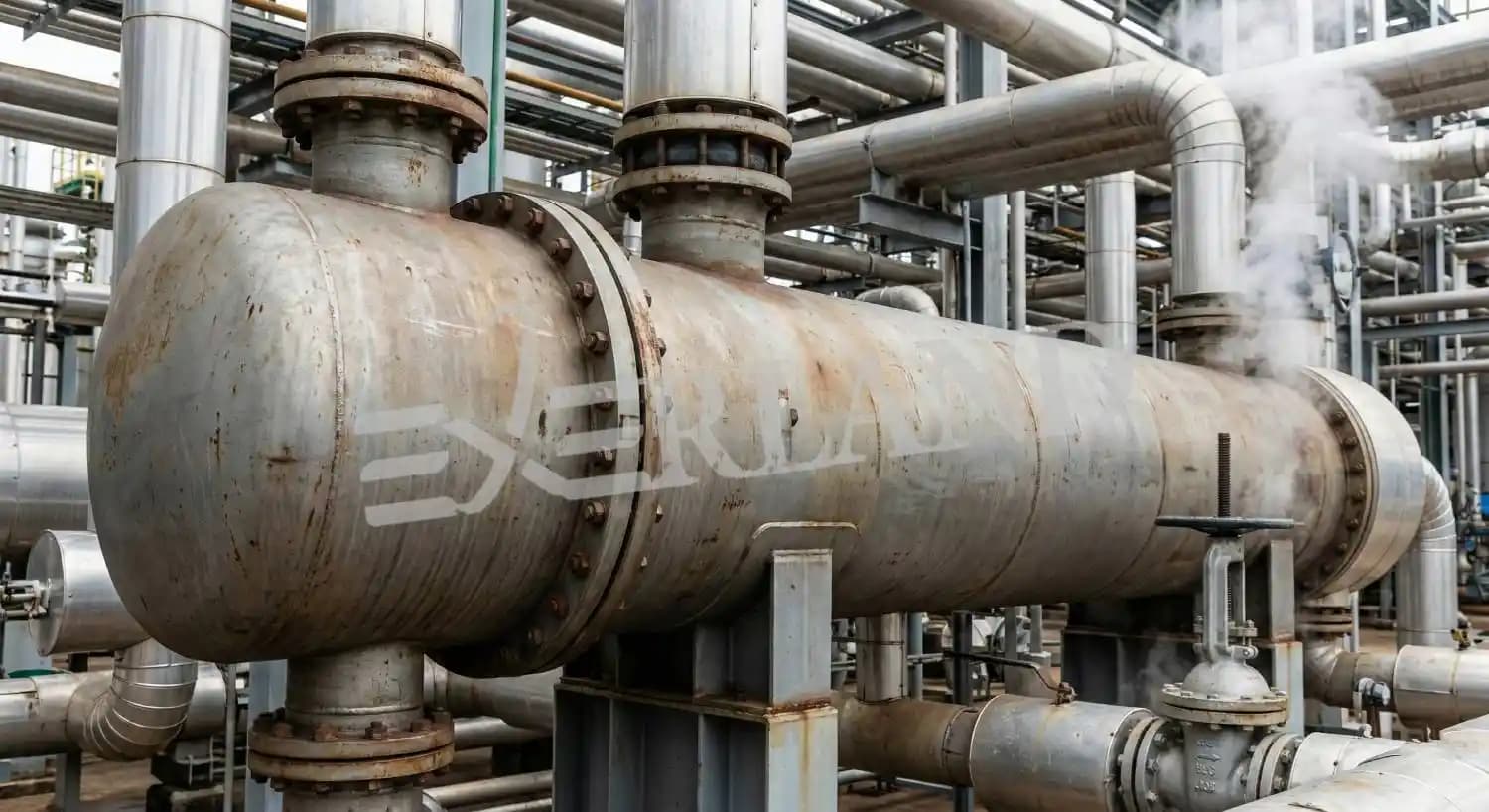

مبدل حرارتی پوسته و لوله استیل یا مسی؟ مقایسه فنی و انتخاب متریال

چرا انتخاب جنس مبدل حرارتی برای عملکرد و عمر تجهیز مهم است؟

در طراحی مبدل حرارتی پوسته و لوله، انتخاب جنس لوله‌ها و پوسته فقط یک تصمیم متریالی نیست؛ بلکه می‌تواند بر انتقال حرارت، مقاومت در برابر خوردگی، عمر تجهیز، قابلیت تعمیرات و هزینه چرخه عمر اثر بگذارد. به همین دلیل، انتخاب بین استیل و مس باید بر اساس شرایط فرآیند، نوع سیال، دما، فشار و الزامات نگهداری انجام شود.

در طراحی مبدل های حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)، انتخاب جنس لوله‌ها و بدنه فقط یک انتخاب ساده متریالی نیست، بلکه یک تصمیم کاملاً مهندسی-سیستمی است که روی راندمان انتقال حرارت، عمر تجهیز، هزینه نگهداری و حتی قابلیت اطمینان کل سیستم اثر مستقیم دارد.

دو گزینه رایج در پروژه‌های صنعتی عبارت‌اند از:

مبدل حرارتی استیل (Stainless Steel Heat Exchanger)
مبدل حرارتی مسی (Copper Heat Exchanger)

سؤال اصلی این است:

در چه شرایطی استیل بهتر است و در چه شرایطی مس انتخاب هوشمندانه‌تری محسوب می‌شود؟

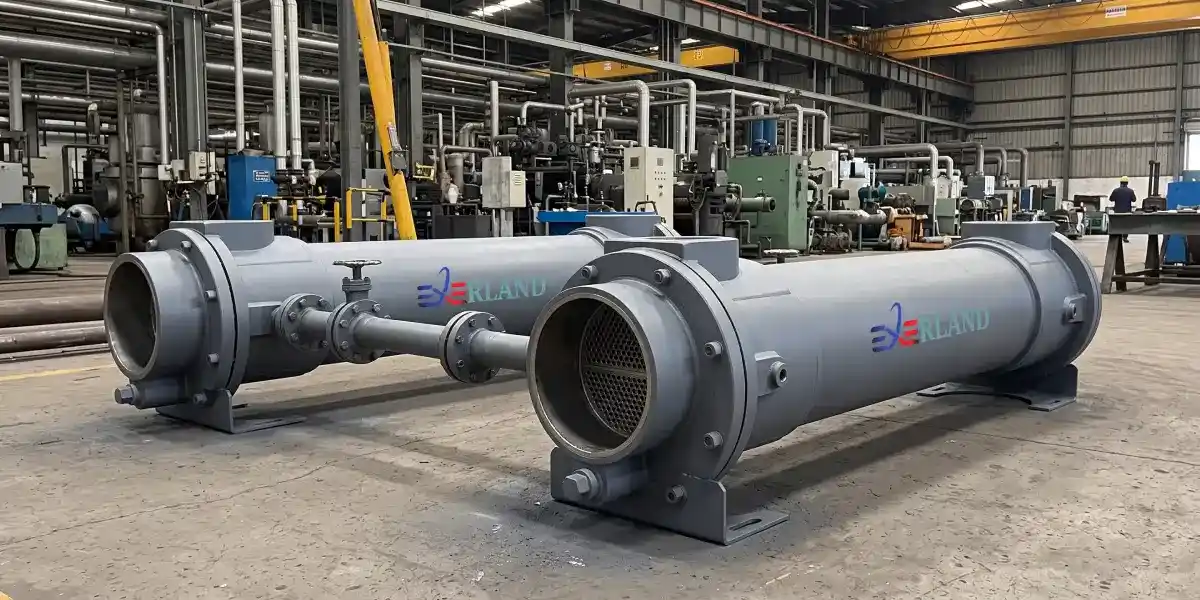

چرا انتخاب متریال در مبدل حرارتی حیاتی است؟

مبدل حرارتی پوسته و لوله چیست و چه اجزایی دارد؟

مبدل پوسته و لوله یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع نفت، گاز، HVAC، نیروگاه‌ها و حتی برخی سیستم‌های حساس پزشکی است.در کنار مبدل‌های پوسته و لوله، مبدل حرارتی اسپیرال (Spiral Heat Exchanger) نیز در برخی کاربردهای خاص مورد استفاده قرار می‌گیرد. در این نوع مبدل، دو سیال در کانال‌های مارپیچی که توسط صفحات فلزی پیچیده‌شده تشکیل شده‌اند، جریان می‌یابند. هندسه مارپیچی باعث ایجاد جریان یکنواخت و اغلب تک‌مسیره (Single‑channel flow) می‌شود که در نتیجه آن احتمال رسوب‌گذاری کاهش یافته و خاصیت خودتمیزشوندگی نسبی ایجاد می‌شود. به همین دلیل، مبدل‌های اسپیرال معمولاً برای سیالات ویسکوز، حاوی ذرات معلق یا مستعد گرفتگی کاربرد مناسبی دارند.

ساختار کلی:

پوسته (Shell): محفظه اصلی جریان
لوله‌ها (Tubes): مسیر سیال دوم
بافل‌ها (Baffles): افزایش آشفتگی جریان
صفحات نگهدارنده (Tube Sheets)

این طراحی باعث می‌شود:

سطح انتقال حرارت بالا باشد
قابلیت کار در فشار و دمای بالا فراهم شود
تعمیر و نگهداری ساده‌تر باشد

جنس مبدل حرارتی چه تأثیری بر عملکرد آن دارد؟

متریال لوله‌ها و پوسته مستقیماً روی پارامترهای زیر اثر دارد:

ضریب انتقال حرارت (U)
مقاومت حرارتی دیواره
مقاومت خوردگی (Corrosion Resistance)
عمر کاری تجهیز
هزینه ساخت و نگهداری

در واقع:

انتخاب متریال = تعیین عملکرد واقعی مبدل

مبدل حرارتی استیل؛ مزایا، محدودیت‌ها و کاربردها

استیل ضدزنگ یکی از پرکاربردترین متریال‌ها در مبدل‌های صنعتی است.در صنایع دارویی، علاوه بر راندمان حرارتی، سازگاری متریال با سیال، الزامات بهداشتی، قابلیت تمیزکاری و کنترل خوردگی اهمیت ویژه‌ای دارد. به همین دلیل، انتخاب جنس مبدل باید متناسب با مشخصات فرآیند و الزامات بهداشتی انجام شود و مبدل حرارتی برای صنایع دارویی یکی از کاربردهای تخصصی قابل بررسی است.

مزایا:

مقاومت بسیار بالا در برابر خوردگی
مناسب برای سیالات خورنده (اسیدی و قلیایی
تحمل فشار و دمای بالا
عمر کاری طولانی
مناسب برای صنایع نفت، گاز و پتروشیمی

معایب:

رسانایی حرارتی کمتر نسبت به مس
هزینه ساخت بالاتر
انتقال حرارت نسبتاً کندتر

در پروژه‌هایی که به طراحی لوله‌ای و آرایش چندگانه لوله‌ها نیاز دارند، مبدل حرارتی چند لوله‌ای نیز می‌تواند بر اساس شرایط سیال، ظرفیت و الزامات مکانیکی مورد بررسی قرار گیرد.

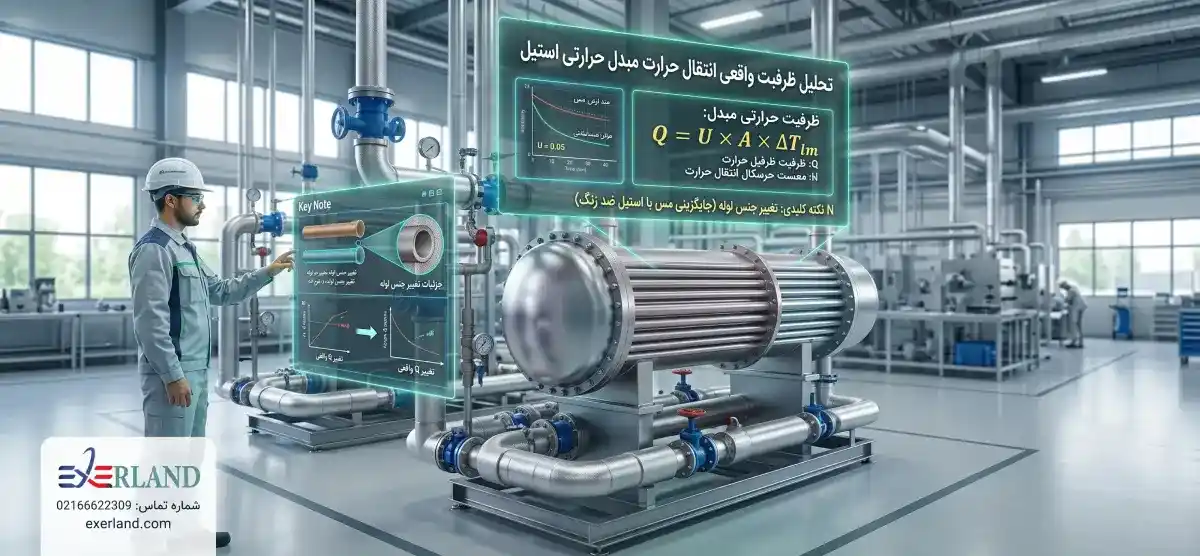

ویژگی‌های مبدل حرارتی استیل (Stainless Steel)

مبدل حرارتی مسی؛ مزایا، محدودیت‌ها و کاربردها

مس یکی از بهترین رساناهای حرارتی در مهندسی انتقال حرارت است.

مزایا:

ضریب انتقال حرارت بسیار بالا
راندمان حرارتی عالی
پاسخ سریع به تغییرات دما
مناسب برای سیستم‌های HVAC و چیلرها

معایب:

مقاومت خوردگی پایین‌تر نسبت به استیل
مناسب نبودن برای سیالات خورنده
قیمت متغیر و حساسیت به محیط
محدودیت در فشارهای بسیار بالا

مس به دلیل ضریب انتقال حرارت بسیار بالا و راندمان حرارتی عالی، یکی از بهترین رساناها برای ساخت مبدل های حرارتی به‌شمار می‌رود و پاسخ سریع به تغییرات دما را فراهم می‌کند که آن را برای سیستم‌های HVAC و چیلرها ایده‌آل می‌سازد، اما مقاومت خوردگی پایین‌تر نسبت به استیل، عدم مناسب بودن برای سیالات خورنده، قیمت متغیر و محدودیت در تحمل فشارهای بسیار بالا از معایب اصلی آن محسوب می‌شود.

مقایسه استیل و مس در مبدل حرارتی

مس	استیل	معیار
بسیار بالا	کمتر	هدایت حرارتی
وابسته به محیط و ترکیب سیال	بالا، وابسته به گرید و سیال	مقاومت در برابر خوردگی
محدودتر در برخی شرایط فشار و دما	مناسب برای بسیاری از سرویس‌های صنعتی	مقاومت مکانیکی
بسیار بالا	مناسب	عملکرد حرارتی
HVAC، چیلر و برخی سرویس‌های کنترل‌شده	فرآیندهای صنعتی و سیالات خورنده	کاربرد متداول
وابسته به قیمت مس و طراحی	معمولاً بالاتر	هزینه اولیه
انتقال حرارت بالا و شرایط سازگار	دوام، خوردگی و شرایط سخت	انتخاب مناسب

در کاربردهایی که اختلاف دمای قابل‌توجه یا انبساط حرارتی لوله‌ها اهمیت دارد، بررسی مبدل حرارتی U-Tube می‌تواند در کنار انتخاب متریال، به تصمیم‌گیری دقیق‌تر درباره ساختار تجهیز کمک کند.

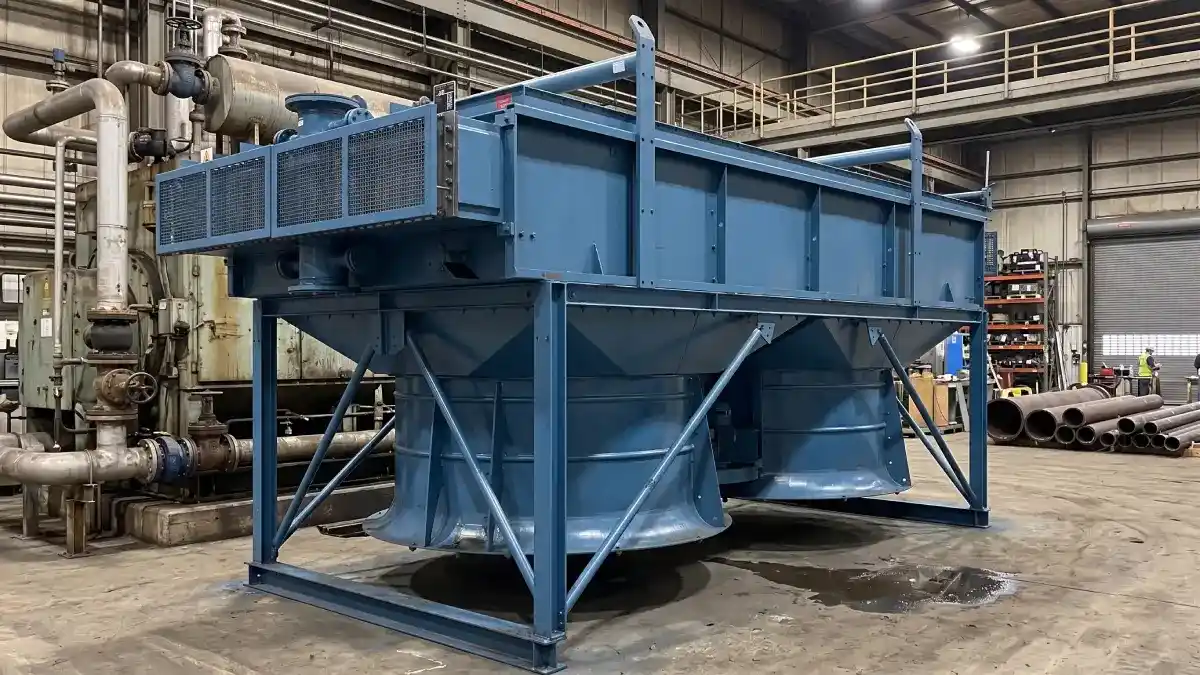

تأثیر هدایت حرارتی متریال بر انتقال حرارت

انتقال حرارت در مبدل پوسته و لوله از طریق رسانش در دیواره لوله انجام می‌شود.

نام فرمول: قانون رسانش حرارت
Q = k × A × (ΔT / L)

در این رابطه:

k = ضریب هدایت حرارتی ماده (استیل یا مس)
A = سطح انتقال حرارت
ΔT = اختلاف دما
L = ضخامت دیواره

نتیجه مهم:

مس (k بالا) → انتقال حرارت سریع‌تر
استیل (k پایین) → مقاومت حرارتی بیشتر اما دوام بالاتر

در یک مبدل حرارتی، هدایت حرارتی متریال یکی از عوامل مؤثر بر مقاومت حرارتی دیواره است، اما عملکرد نهایی فقط به ضریب هدایت حرارتی وابسته نیست و باید مقاومت‌های همرفت، رسوب و شرایط جریان نیز در نظر گرفته شوند.

انتخاب متریال باید در کنار الزامات طراحی مکانیکی و استانداردهای ساخت انجام شود. در پروژه‌های پوسته و لوله، آشنایی با استاندارد TEMA مبدل حرارتی پوسته و لوله برای درک بهتر الزامات طراحی و ساخت مفید است.

مقایسه استیل و مس از نظر هدایت حرارتی و عملکرد

مناسب برای	سرعت انتقال حرارت	ضریب هدایت حرارتی	جنس
صنایع سنگین	متوسط	پایین	استیل
سیستم‌های حساس دمایی	سریع	بالا	مس

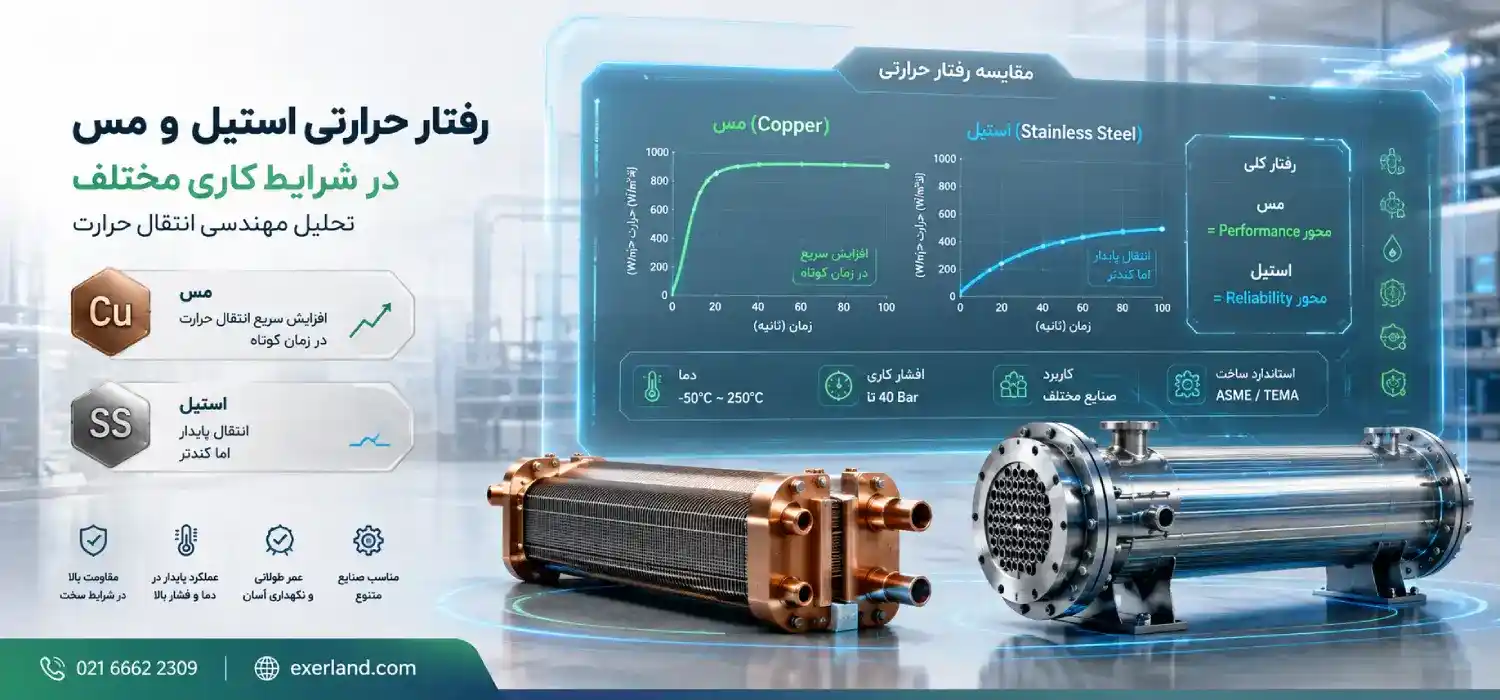

رفتار حرارتی استیل و مس در شرایط کاری مختلف

در یک تحلیل مهندسی:

مس → افزایش سریع انتقال حرارت در زمان کوتاه
استیل → انتقال پایدار اما کندتر

رفتار کلی:

مس = Performance محور
استیل = Reliability محور

مقاومت خوردگی استیل و مس؛ کدام متریال مناسب‌تر است؟

یکی از مهم‌ترین معیارهای انتخاب در پروژه‌های صنعتی، مقاومت در برابر خوردگی است.

استیل → تشکیل لایه محافظ Passive Layer
مس → حساس به برخی اسیدها و آمونیاک

نتیجه:

محیط خورنده → استیل
محیط تمیز و کنترل‌شده → مس

تأثیر جنس مبدل حرارتی بر عمر کاری و نگهداری

عمر مبدل حرارتی تابعی از:

دما
نوع سیال
سرعت جریان
جنس لوله‌ها

در شرایط مشابه:

استیل → عمر بیشتر
مس → راندمان بالاتر اما حساس‌تر

انتخاب استیل یا مس بر اساس نوع پروژه و سیال

پروژه‌های صنعتی سنگین:

پالایشگاه‌ها
پتروشیمی
نیروگاه‌ها

انتخاب مناسب: استیل

در صنایع نفت، گاز و پتروشیمی، فشار، دمای بالا، خوردگی و شرایط سخت فرآیندی باعث می‌شوند انتخاب متریال اهمیت بیشتری پیدا کند. برای بررسی نقش این تجهیزات در این صنایع، مطالعه مبدل حرارتی در صنعت نفت و گاز می‌تواند دید کامل‌تری درباره شرایط واقعی کاربرد ارائه دهد.

پروژه‌های HVAC و تهویه:

چیلرها
سیستم‌های سرمایشی
ساختمان‌های حساس

انتخاب مناسب: مس

در برخی طراحی‌ها، علاوه بر انتخاب جنس لوله، تعداد پاس نیز بر رفتار جریان و شرایط انتقال حرارت اثر می‌گذارد. برای بررسی یک نمونه مشخص، مبدل حرارتی پوسته و لوله دو پاس را می‌توان در کنار سایر آرایش‌های پوسته و لوله مقایسه کرد.

آیا جنس مبدل بر ظرفیت حرارتی اثر می‌گذارد؟

نام فرمول: ظرفیت حرارتی مبدل


برای یک جریان سیال، بار حرارتی را می‌توان از رابطه

Q=mCpΔT


محاسبه کرد. در این رابطه،
 $Q$  بار حرارتی
 $\dot m$  دبی جرمی
 $C_p$  ظرفیت گرمایی ویژه
 $\Delta T$  تغییر دمای سیال است.
 مقدار واقعی ظرفیت انتقال حرارت مبدل علاوه بر این رابطه به ضریب کلی انتقال حرارت، سطح مؤثر و اختلاف دمای میانگین لگاریتمی نیز وابسته است.

این رابطه نشان می‌دهد که عملکرد مبدل مستقل از جنس نیست، اما جنس روی راندمان واقعی اثر می‌گذارد.

نقش مبدل پوسته و لوله در کاربردهای صنعتی

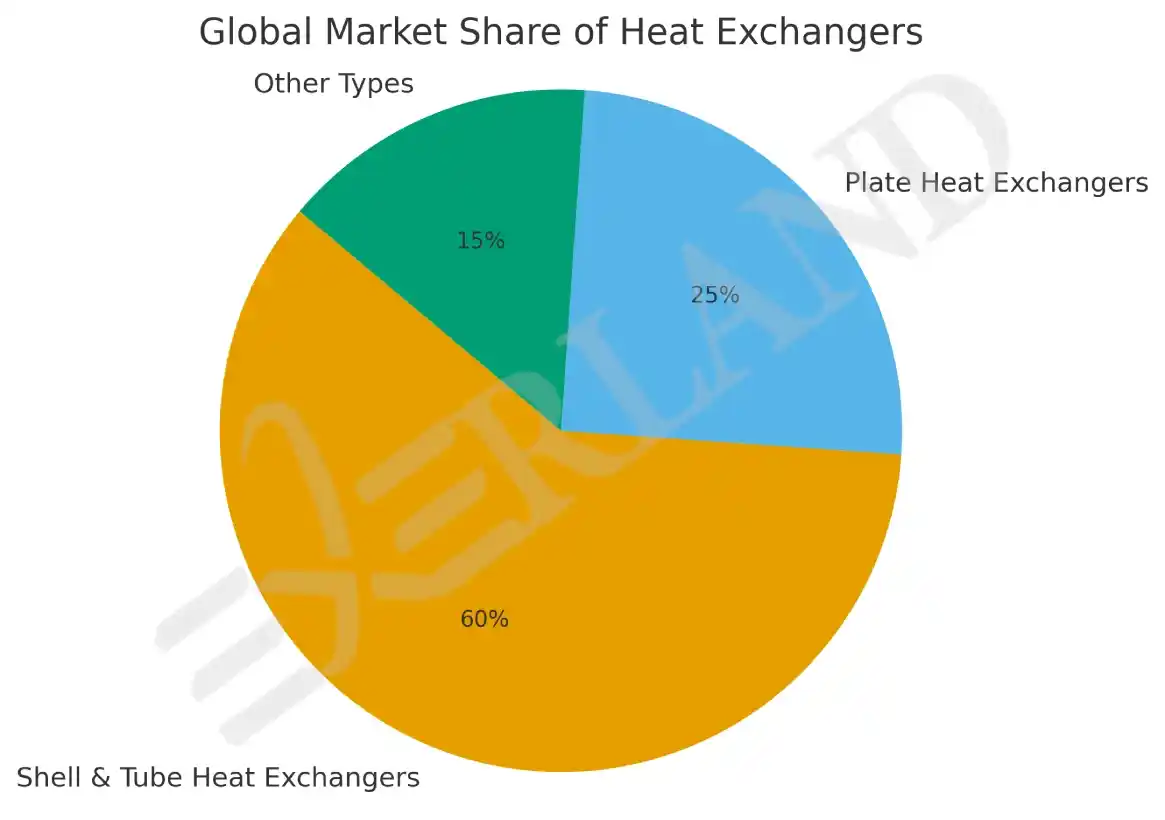

نمودار مبدل حرارتی

مبدل‌های پوسته و لوله به دلیل انعطاف‌پذیری در طراحی، امکان استفاده در فشار و دماهای مختلف و قابلیت تطبیق با طیف گسترده‌ای از سیالات، در بسیاری از فرآیندهای صنعتی مورد استفاده قرار می‌گیرند.

بیشتر بخوانید: بهینه سازی طراحی مبدل حرارتی برای فرآیندهای متالورژی

ضریب کلی انتقال حرارت و نقش جنس لوله

در شرایط صنعتی، انتقال حرارت یک فرآیند چندلایه است که شامل مقاومت‌های سری می‌شود. بنابراین عملکرد واقعی مبدل تابع یک ضریب کلی (U) است که از جمع مقاومت‌ها به‌دست می‌آید.

رابطه زیر یک نمایش ساده‌شده از مقاومت‌های انتقال حرارت است:

1/U ≈ 1/hi + L/k + 1/ho

در طراحی واقعی، مقاومت رسوب، هندسه مبدل، نسبت سطوح داخلی و خارجی و سایر مقاومت‌های حرارتی نیز باید در محاسبه ضریب کلی انتقال حرارت لحاظ شوند.

تحلیل مهندسی:

hi: ضریب همرفت سمت سیال گرم
ho: ضریب همرفت سمت سیال سرد
L: ضخامت لوله
k: هدایت حرارتی متریال (استیل یا مس)

👉 نتیجه مستقیم:
افزایش k → کاهش مقاومت دیواره → افزایش U

هدایت حرارتی استیل و مس در طراحی مبدل

در سطح طراحی صنعتی، اختلاف اصلی بین استیل و مس در مقدار k ظاهر می‌شود:

مس: هدایت حرارتی بسیار بالا → انتقال انرژی سریع
استیل: هدایت حرارتی پایین‌تر → مقاومت بیشتر اما پایدارتر

برداشت مهندسی:

مس = پاسخ سریع حرارتی (Fast Thermal Response)
استیل = کنترل‌پذیری و پایداری (Thermal Stability)

بنابراین، افزایش هدایت حرارتی متریال می‌تواند مقاومت حرارتی دیواره را کاهش دهد، اما در یک مبدل واقعی، عملکرد نهایی به مجموعه‌ای از عوامل شامل همرفت، سطح انتقال حرارت، رسوب، سرعت جریان و اختلاف دما وابسته است.

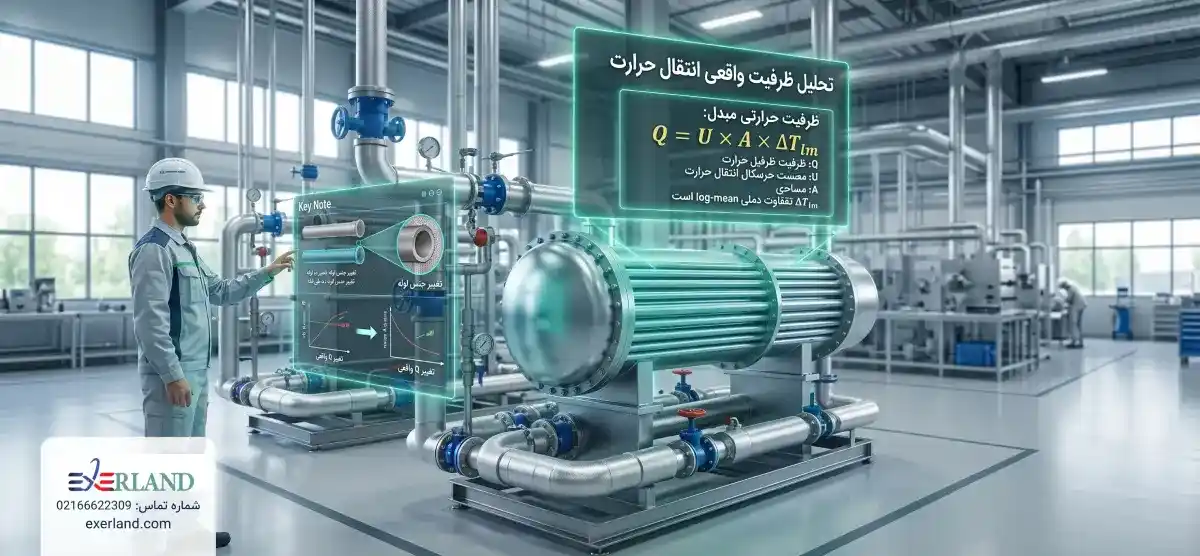

ظرفیت انتقال حرارت و ارتباط آن با متریال

توان انتقال حرارت در مبدل پوسته و لوله از رابطه زیر به‌دست می‌آید:

نام فرمول: ظرفیت حرارتی مبدل
Q = U × A × ΔT_lm

نکته کلیدی:

حتی اگر A ثابت باشد، تغییر جنس لوله باعث تغییر U و در نتیجه تغییر Q واقعی می‌شود.

تأثیر رسوب‌گذاری بر عملکرد مبدل و انتخاب متریال

در طراحی واقعی، باید مقاومت ناشی از رسوب نیز وارد مدل شود:

نام فرمول: مقاومت کل حرارتی
R_total = R_clean + R_fouling

تحلیل صنعتی:

مقاومت در برابر خوردگی و رسوب‌گذاری فقط به مس یا استیل بودن مبدل وابسته نیست و باید بر اساس گرید آلیاژ، ترکیب شیمیایی سیال، دما، سرعت جریان و شرایط بهره‌برداری ارزیابی شود. بنابراین نمی‌توان یک متریال را در تمام پروژه‌ها به‌صورت مطلق مقاوم‌تر دانست.اما معمولا بر اساس تجربه میشا این موارد رو پیشنهاد داد.

استیل: مقاومت بیشتر در برابر خوردگی و Fouling
مس: راندمان اولیه بالا اما حساس‌تر به شرایط سیال

نتیجه:
در بلندمدت، افت راندمان مس سریع‌تر از استیل رخ می‌دهد.

انتخاب متریال بدون درنظرگرفتن شرایط سیال و رسوب‌گذاری کامل نیست. رسوب می‌تواند مقاومت حرارتی را افزایش داده و انتقال حرارت را کاهش دهد؛ بنابراین بررسی رسوب گذاری در مبدل حرارتی باید بخشی از ارزیابی عملکرد بلندمدت تجهیز باشد.

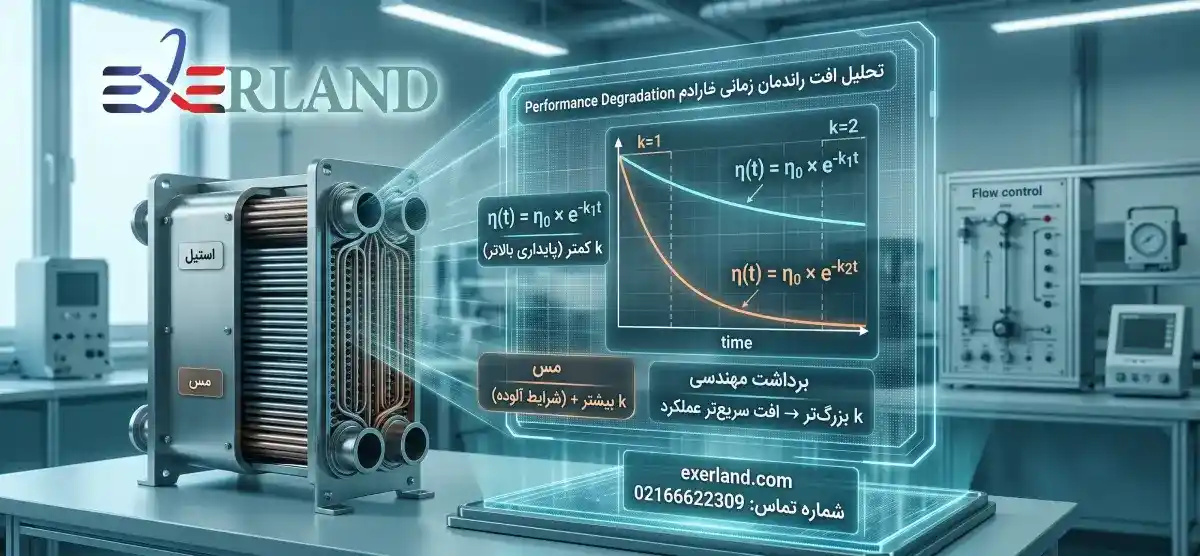

یک مدل مفهومی برای بررسی افت عملکرد

عملکرد مبدل در طول زمان کاهش می‌یابد و این کاهش معمولاً نمایی است:

در برخی تحلیل‌های ساده‌شده می‌توان افت عملکرد را با یک مدل نمایی تقریبی نمایش داد؛ با این حال، افت واقعی عملکرد مبدل تابع رسوب، خوردگی، تغییرات دبی، شرایط عملیاتی، کیفیت سیال و برنامه نگهداری است و لزوماً از یک تابع نمایی پیروی نمی‌کند.

تحلیل افت راندمان در زمان (Performance Degradation)

اثر جریان و عدد رینولدز بر عملکرد مبدل

نوع جریان داخل لوله‌ها نقش مستقیم در انتقال حرارت دارد:

نام فرمول: عدد رینولدز
Re = (ρ × V × D) / μ

تحلیل:

Re بالا → جریان آشفته → انتقال حرارت بهتر
Re پایین → جریان لامینار → راندمان کمتر

طراحی مبدل باید به سمت ناحیه Turbulent بهینه شود.

افت فشار، سرعت جریان و مصرف انرژی

یکی از محدودیت‌های طراحی، افت فشار قابل قبول سیستم است:

نام فرمول: افت فشار
ΔP ∝ (L × V²) / D

نکته مهندسی:

افزایش سرعت جریان → افزایش Q
اما افزایش ΔP → افزایش مصرف انرژی پمپ

طراحی بهینه یعنی تعادل بین راندمان حرارتی و مصرف انرژی.

جدول نهایی مقایسه استیل و مس در مبدل حرارتی

مس	استیل	معیار
بالاتر	پایین‌تر	هدایت حرارتی
وابسته به ترکیب سیال و محیط	معمولاً بالاتر، وابسته به گرید و محیط	مقاومت خوردگی
محدودتر در برخی شرایط	مناسب برای بسیاری از کاربردهای صنعتی	مقاومت مکانیکی
بسیار خوب	مناسب	انتقال حرارت
وابسته به شرایط سرویس	بالا در انتخاب گرید مناسب	پایداری در سرویس صنعتی
HVAC و سرویس‌های سازگار با مس	فرآیندی، شیمیایی، نفت و گاز	کاربرد متداول
انتقال حرارت و سازگاری سیال	دوام و مقاومت محیطی	معیار اصلی انتخاب

معیارهای مهندسی برای انتخاب متریال

در پروژه‌های صنعتی، انتخاب متریال به این سه محور وابسته است:

Performance (راندمان لحظه‌ای)
Reliability (پایداری بلندمدت)
Maintainability (هزینه نگهداری)

تحلیل:

مس → Performance محور
استیل → Reliability محور

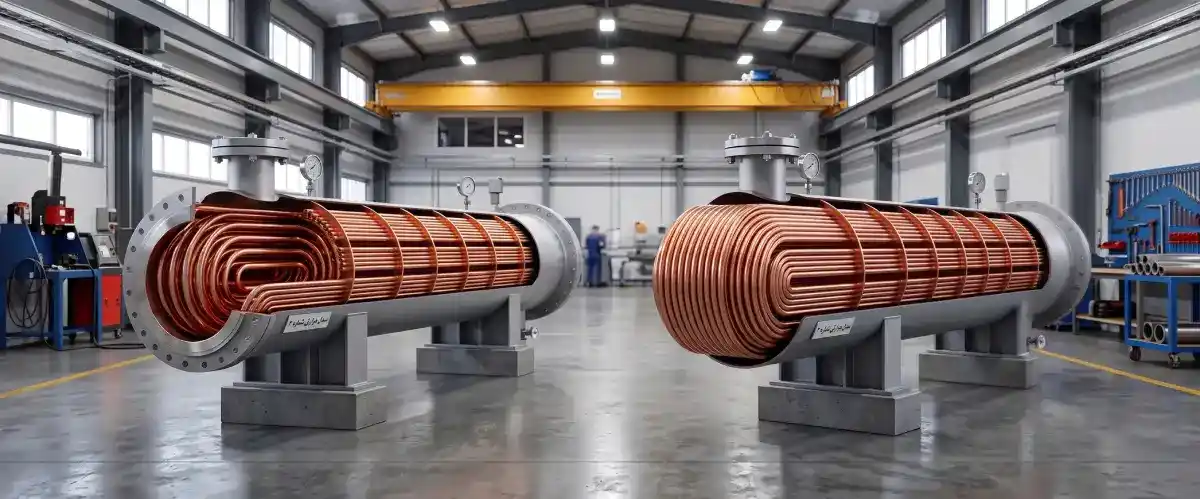

واقعیت عملکرد مبدل در شرایط صنعتی

در طراحی تئوریک، همه‌چیز ایده‌آل فرض می‌شود؛ اما در صنعت:

سیال همیشه تمیز نیست
بار حرارتی ثابت نیست
دما نوسان دارد
اپراتور همیشه شرایط طراحی را رعایت نمی‌کند

نتیجه: سیستم وارد حالت Non-Ideal Thermal Operation می‌شود.

در طراحی تئوریک مبدل‌های حرارتی، معمولاً شرایط کاملاً ایده‌آل فرض می‌شود؛ در حالی‌که در محیط صنعتی واقعیت متفاوت است: سیالات اغلب دارای ناخالصی و رسوب هستند، بار حرارتی در طول زمان تغییر می‌کند، دما دچار نوسان می‌شود و شرایط بهره‌برداری همیشه مطابق نقطه طراحی باقی نمی‌ماند. این عوامل باعث می‌شوند سیستم به‌تدریج وارد وضعیت Non‑Ideal Thermal Operation شود و عملکرد واقعی از مقادیر محاسبه‌شده فاصله بگیرد.

خرابی‌های رایج مبدل و ارتباط آن‌ها با متریال

خرابی‌ها معمولاً به ۴ دسته اصلی تقسیم می‌شوند:

1. خوردگی (Corrosion)

در استیل: مقاوم اما نه صددرصد
در مس: حساس‌تر در محیط‌های خاص (آمونیاکی/اسیدی)

2. رسوب‌گذاری (Fouling)

کاهش سطح انتقال حرارت
افزایش مقاومت حرارتی
افت راندمان تدریجی

3. ترک حرارتی (Thermal Fatigue)

ناشی از تغییرات دمایی مکرر
ایجاد تنش در دیواره لوله‌ها

4. فرسایش (Erosion)

ناشی از سرعت بالای سیال
به‌خصوص در نقاط ورودی

چگونه خوردگی و رسوب راندمان مبدل را کاهش می‌دهند؟

نام فرمول: کاهش راندمان واقعی
η_actual = η_design - (Δη_fouling + Δη_corrosion)

تحلیل:

هر نوع خرابی → کاهش مستقیم راندمان
مجموع خرابی‌ها → افت شدید عملکرد سیستم

یعنی هر نوع خرابی چه رسوب‌گذاری باشد و چه خوردگی به‌صورت مستقیم بخشی از راندمان طراحی‌شده را حذف می‌کند و تجمع این خرابی‌ها افت عملکرد شدیدی ایجاد می‌کند.

مقایسه استیل و مس از نظر خرابی و دوام

مس	استیل	نوع خرابی
متوسط تا بالا	کم	خوردگی
بالا	متوسط	رسوب‌گذاری
متوسط	کم	ترک حرارتی
متوسط	طولانی	عمر کاری

👉 نتیجه مهندسی:
استیل در محیط‌های سخت صنعتی پایدارتر است، مس در شرایط تمیز عملکرد بهتری دارد.

رسوب‌گذاری و اثر آن بر انتخاب جنس مبدل

رسوب‌گذاری یکی از مهم‌ترین عوامل کاهش راندمان است:

کاهش سطح مؤثر انتقال حرارت
افزایش ضخامت لایه مقاوم
افزایش دمای خروجی سیال

نام فرمول: مقاومت کل با رسوب
R_total = R_clean + R_fouling

👉 نکته کلیدی:

Fouling در مس سریع‌تر اثر خود را نشان می‌دهد.

انتخاب جنس تنها یکی از مراحل انتخاب تجهیز است. برای تصمیم‌گیری نهایی باید فشار، دما، نوع سیال، ظرفیت حرارتی، میزان رسوب و شرایط نگهداری نیز بررسی شود. برای آشنایی با این معیارها، راهنمای انتخاب مبدل حرارتی پوسته و لوله می‌تواند مکمل این مقاله باشد

ترک حرارتی و نقش متریال در دوام لوله‌ها

تغییرات دمایی باعث ایجاد تنش در لوله‌ها می‌شود:

نام فرمول: تنش حرارتی
σ = E × α × ΔT

تحلیل:

ΔT بالا → افزایش تنش
سیکل‌های حرارتی زیاد → ترک‌های ریز (Micro Cracks)

جدول خرابی‌های رایج و راهکار پیشگیری

شدت	اثر روی سیستم	علت اصلی	خرابی
بالا	کاهش انتقال حرارت	سیال آلوده	Fouling
بحرانی	نشت و سوراخ شدن	محیط شیمیایی	Corrosion
بالا	ترک لوله‌ها	نوسان دما	Thermal Fatigue
متوسط	نازک شدن دیواره	سرعت بالا	Erosion

عمر کاری مبدل حرارتی به چه عواملی وابسته است؟

عمر مبدل تابعی از شرایط زیر است:

کیفیت سیال
کنترل دما
جنس لوله
نگهداری دوره‌ای

در شرایط مشابه:

استیل → عمر طولانی‌تر
مس → راندمان بهتر اما عمر کوتاه‌تر در محیط‌های سخت

نگهداری مبدل حرارتی برای حفظ عملکرد و افزایش عمر

نگهداری پیشگیرانه:

شستشوی دوره‌ای (Chemical Cleaning)
بررسی افت فشار
کنترل دمای ورودی و خروجی

نگهداری اصلاحی:

تعویض لوله‌های آسیب‌دیده
رفع نشتی‌ها
بازسازی سطح انتقال حرارت

انتخاب بین استیل و مس باید بر اساس نوع سیال، دمای کار، فشار، بار حرارتی، شرایط خوردگی و الزامات نگهداری انجام شود. اگر مشخصات فرآیند خود را در اختیار دارید، می‌توانید برای بررسی گزینه مناسب و دریافت پیشنهاد فنی و قیمت، مشخصات پروژه را برای سازنده مبدل حرارتی ارسال کنید.

سوالات تخصصی مبدل حرارتی پوسته و لوله استیل یا مسی FAQ

✅ مبدل حرارتی استیل یا مسی برای پروژه صنعتی کدام بهتر است؟ ▼

انتخاب بین استیل و مس کاملاً وابسته به شرایط کاری است. اگر سیال خورنده، دمای بالا یا فشار زیاد وجود داشته باشد، استیل ضدزنگ گزینه مطمئن‌تری است. اما اگر هدف بیشترین راندمان انتقال حرارت در شرایط تمیز و کنترل‌شده باشد، مس عملکرد بهتری دارد. بنابراین انتخاب نهایی یک تصمیم Trade-off بین راندمان و پایداری است.

✅ تأثیر جنس لوله بر راندمان مبدل حرارتی چیست؟ ▼

جنس لوله مستقیماً روی ضریب هدایت حرارتی (k) اثر دارد. مس به دلیل هدایت حرارتی بالا باعث افزایش ضریب انتقال حرارت (U) می‌شود، در حالی که استیل به دلیل مقاومت بیشتر، انتقال حرارت کندتری دارد اما پایداری بالاتری ارائه می‌دهد. این تفاوت در طراحی صنعتی بسیار تعیین‌کننده است.

✅ چرا استیل در محیط‌های خورنده ترجیح داده می‌شود؟ ▼

استیل ضدزنگ دارای لایه Passive محافظ است که از تماس مستقیم سیال با فلز جلوگیری می‌کند. این ویژگی باعث مقاومت بالا در برابر خوردگی‌های شیمیایی، اسیدی و کلریدی می‌شود. به همین دلیل در صنایع نفت، گاز و پتروشیمی تقریباً انتخاب استاندارد محسوب می‌شود.

✅ چرا مس در سیستم‌های HVAC بیشتر استفاده می‌شود؟ ▼

مس به دلیل ضریب هدایت حرارتی بالا، انتقال حرارت سریع‌تری دارد و در سیستم‌های تهویه مطبوع و چیلرها که سیالات تمیز هستند، عملکرد بسیار بهتری ارائه می‌دهد. همچنین پاسخ حرارتی سریع‌تری نسبت به تغییرات دما دارد.

✅ چگونه ظرفیت مبدل حرارتی پوسته و لوله محاسبه می‌شود؟ ▼

نام فرمول: ظرفیت حرارتی مبدل
Q = m × Cp × (Tin - Tout)
این رابطه نشان می‌دهد که توان انتقال حرارت تابع دبی جرمی، گرمای ویژه و اختلاف دما است. جنس لوله بر مقدار واقعی ΔT قابل دستیابی اثر مستقیم دارد.

✅ اثر Fouling در مبدل استیل و مسی چیست؟ ▼

Fouling باعث ایجاد لایه رسوبی روی سطح انتقال حرارت می‌شود و مقاومت حرارتی را افزایش می‌دهد. این پدیده در مس معمولاً سریع‌تر اثر می‌گذارد و در استیل به دلیل سطح مقاوم‌تر، کنترل‌پذیرتر است. نتیجه آن کاهش راندمان و افزایش دمای خروجی است.

✅ چگونه ضریب کلی انتقال حرارت (U) در طراحی استفاده می‌شود؟ ▼

نام فرمول: ضریب کلی انتقال حرارت
1/U = 1/hi + (L/k) + 1/ho
این رابطه نشان می‌دهد که افزایش هدایت حرارتی متریال (k) باعث کاهش مقاومت دیواره و افزایش راندمان کل مبدل می‌شود.

✅ آیا مس همیشه راندمان بهتری نسبت به استیل دارد؟ ▼

خیر. مس فقط در شرایط تمیز و کنترل‌شده راندمان بالاتری دارد. در محیط‌های صنعتی آلوده یا خورنده، افت عملکرد و خوردگی سریع باعث کاهش عمر آن می‌شود. بنابراین انتخاب باید بر اساس شرایط واقعی پروژه باشد نه فقط راندمان لحظه‌ای.

✅ چه عواملی باعث خرابی مبدل حرارتی پوسته و لوله می‌شوند؟ ▼

خوردگی شیمیایی
رسوب‌گذاری
تنش حرارتی
ارتعاشات مکانیکی
افت فشار بیش از حد
این عوامل در طول زمان باعث کاهش راندمان و خرابی تجهیز می‌شوند.

✅ نقش عدد رینولدز در عملکرد مبدل چیست؟ ▼

نام فرمول: عدد رینولدز
Re = (ρ × V × D) / μ
عدد رینولدز تعیین‌کننده نوع جریان (لامینار یا آشفته) است. جریان آشفته باعث افزایش انتقال حرارت و بهبود عملکرد مبدل می‌شود

✅ چگونه می‌توان عمر مبدل حرارتی را افزایش داد؟ ▼

با کنترل کیفیت سیال، انجام شستشوی دوره‌ای، جلوگیری از نوسانات دمایی و انتخاب متریال مناسب (استیل یا مس) می‌توان عمر مبدل را به‌طور قابل توجهی افزایش داد.

✅ اثر فشار بالا بر انتخاب متریال چیست؟ ▼

در فشارهای بالا، استیل به دلیل مقاومت مکانیکی بیشتر انتخاب مطمئن‌تری است. مس در فشارهای بالا ممکن است دچار تغییر شکل یا محدودیت طراحی شود.

✅ آیا استیل باعث کاهش راندمان حرارتی می‌شود؟ ▼

بله، به دلیل هدایت حرارتی پایین‌تر نسبت به مس، راندمان لحظه‌ای کمتر است. اما این کاهش معمولاً با طراحی مناسب سطح جبران می‌شود و در عوض پایداری سیستم افزایش می‌یابد.

✅ چه زمانی باید از مبدل مسی استفاده کرد؟ ▼

در سیستم‌هایی مانند HVAC، چیلرها و فرآیندهای تمیز که سیال خورنده نیست و هدف بیشترین راندمان حرارتی است، مبدل مسی انتخاب مناسبی است.

✅ چگونه افت فشار در مبدل محاسبه می‌شود؟ ▼

نام فرمول: افت فشار جریان
ΔP ∝ (L × V²) / D
افزایش سرعت جریان باعث افزایش افت فشار و در نتیجه افزایش مصرف انرژی پمپ می‌شود.

مبدل حرارتی پوسته و لوله استیل یا مسی؛ کدام برای پروژه مناسب‌تر است؟

چرا انتخاب جنس مبدل حرارتی برای عملکرد و عمر تجهیز مهم است؟

مبدل حرارتی پوسته و لوله چیست و چه اجزایی دارد؟

ساختار کلی:

جنس مبدل حرارتی چه تأثیری بر عملکرد آن دارد؟

مبدل حرارتی استیل؛ مزایا، محدودیت‌ها و کاربردها

مزایا:

معایب:

مبدل حرارتی مسی؛ مزایا، محدودیت‌ها و کاربردها

مزایا:

معایب:

مقایسه استیل و مس در مبدل حرارتی

تأثیر هدایت حرارتی متریال بر انتقال حرارت

مقایسه استیل و مس از نظر هدایت حرارتی و عملکرد

رفتار حرارتی استیل و مس در شرایط کاری مختلف

مقاومت خوردگی استیل و مس؛ کدام متریال مناسب‌تر است؟

تأثیر جنس مبدل حرارتی بر عمر کاری و نگهداری

انتخاب استیل یا مس بر اساس نوع پروژه و سیال

پروژه‌های صنعتی سنگین:

پروژه‌های HVAC و تهویه:

آیا جنس مبدل بر ظرفیت حرارتی اثر می‌گذارد؟

نقش مبدل پوسته و لوله در کاربردهای صنعتی

ضریب کلی انتقال حرارت و نقش جنس لوله

تحلیل مهندسی:

هدایت حرارتی استیل و مس در طراحی مبدل

برداشت مهندسی:

ظرفیت انتقال حرارت و ارتباط آن با متریال

نکته کلیدی:

تأثیر رسوب‌گذاری بر عملکرد مبدل و انتخاب متریال

تحلیل صنعتی:

یک مدل مفهومی برای بررسی افت عملکرد

اثر جریان و عدد رینولدز بر عملکرد مبدل

تحلیل:

افت فشار، سرعت جریان و مصرف انرژی

نکته مهندسی:

جدول نهایی مقایسه استیل و مس در مبدل حرارتی

معیارهای مهندسی برای انتخاب متریال

تحلیل:

واقعیت عملکرد مبدل در شرایط صنعتی

خرابی‌های رایج مبدل و ارتباط آن‌ها با متریال

1. خوردگی (Corrosion)

2. رسوب‌گذاری (Fouling)

3. ترک حرارتی (Thermal Fatigue)

4. فرسایش (Erosion)

چگونه خوردگی و رسوب راندمان مبدل را کاهش می‌دهند؟

تحلیل:

مقایسه استیل و مس از نظر خرابی و دوام

رسوب‌گذاری و اثر آن بر انتخاب جنس مبدل

ترک حرارتی و نقش متریال در دوام لوله‌ها

تحلیل:

جدول خرابی‌های رایج و راهکار پیشگیری

عمر کاری مبدل حرارتی به چه عواملی وابسته است؟

نگهداری مبدل حرارتی برای حفظ عملکرد و افزایش عمر

نگهداری پیشگیرانه:

نگهداری اصلاحی:

سوالات تخصصی مبدل حرارتی پوسته و لوله استیل یا مسی FAQ

تیم مهندسی اکسرژی

مطالب مرتبط پیشنهادی

طراحی و انتخاب اواپراتور پوسته و لوله؛ راهنمای جامع مهندسی و بهینه‌سازی

محاسبه ظرفیت حرارتی مبدل حرارتی | راهنمای کامل طراحی و انتخاب ظرفیت تجهیزات انتقال حرارت

راهنمای انتخاب جنس مبدل حرارتی؛ مقایسه استیل، کربن استیل، تیتانیوم و آلیاژهای مسی

این مطلب برایتان مفید بود؟
