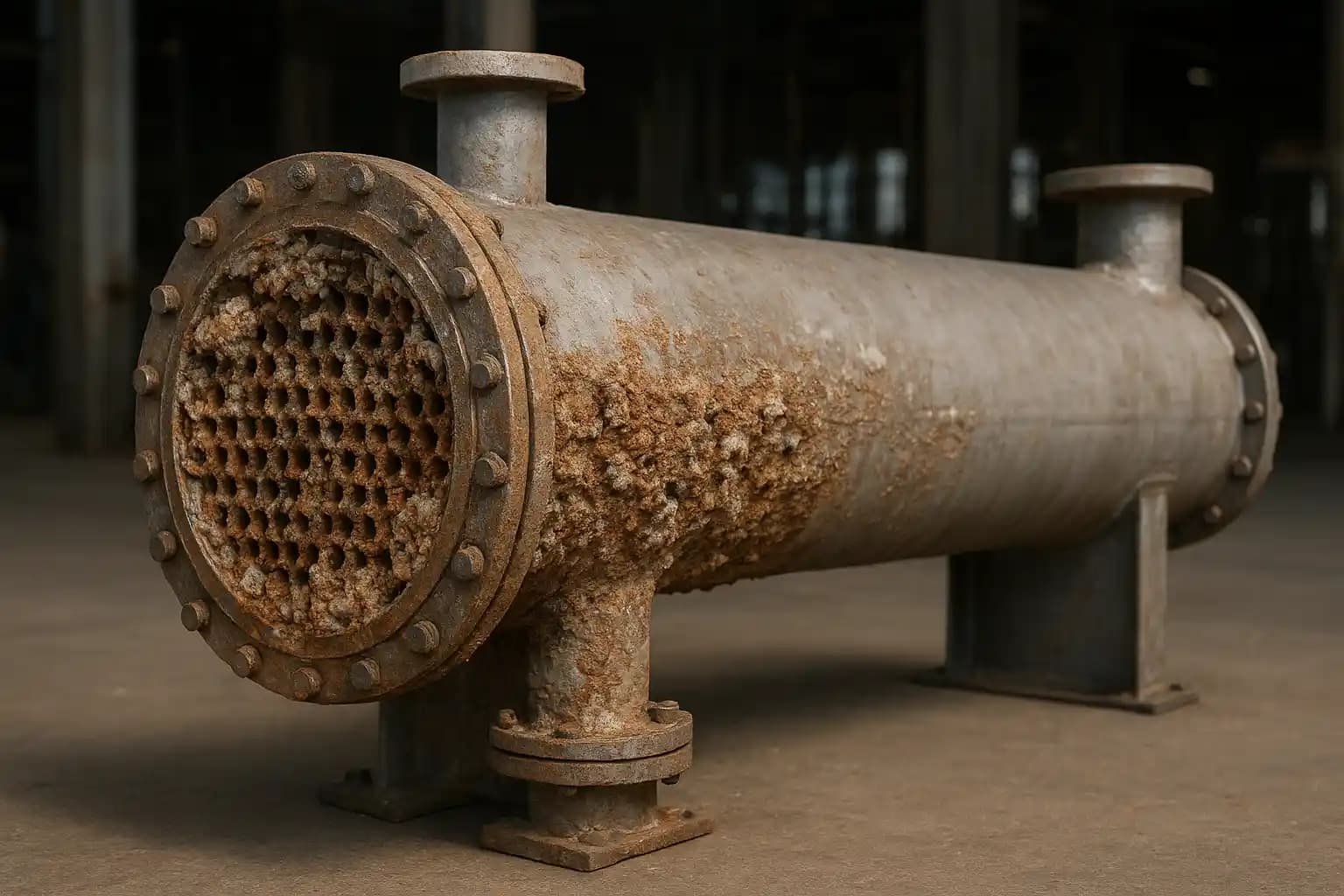

رسوبگذاری (Fouling) در مبدلهای حرارتی چیست و چرا اهمیت حیاتی دارد؟
در نگاه اول، مبدل حرارتی یک تجهیز ساده برای انتقال انرژی بین دو سیال به نظر میرسد. اما در عمل، یکی از مهمترین چالشهای عملکردی این تجهیزات، پدیدهای به نام رسوبگذاری (Fouling) است که بهصورت تدریجی اما بسیار مؤثر، عملکرد ترموهیدرولیکی سیستم را تخریب میکند.
رسوبگذاری به تجمع مواد ناخواسته بر روی سطوح انتقال حرارت گفته میشود. این مواد میتوانند شامل ذرات معلق، نمکهای محلول، محصولات خوردگی، میکروارگانیسمها یا ترکیبات شیمیایی باشند که در طول زمان روی سطح لولهها یا صفحات مبدل تهنشین میشوند.
نکته کلیدی اینجاست:
Fouling فقط یک مشکل حرارتی نیست، بلکه یک پدیده ترکیبی ترمودینامیکی + هیدرودینامیکی + شیمیایی است.
در سیستمهایی که احتمال رسوبگذاری بالا است، خرید مبدل حرارتی صفحه ای واشردار میتواند انتخابی هوشمندانه باشد. این نوع مبدل به دلیل قابلیت باز شدن و شستوشوی آسان، هزینههای نگهداری را کاهش داده و راندمان انتقال حرارت را در طول زمان حفظ میکند.
انواع رسوب گذاری در مبدل های حرارتی
برای تحلیل دقیق، Fouling به چند دسته اصلی تقسیم میشود:
رسوبگذاری ذرهای (Particulate Fouling)
ناشی از ذرات جامد معلق در سیال (مانند شن، زنگزدگی، گردوغبار صنعتی)
رسوبگذاری شیمیایی (Scaling)
تشکیل رسوبات کریستالی مانند:
کربنات کلسیم (CaCO₃)
سولفاتها
بسیار رایج در سیستمهای آب خنککننده
رسوب بیولوژیکی (Biofouling)
رشد:
باکتریها
جلبکها
لایههای زیستی
مشکل جدی در صنایع غذایی و دارویی
رسوب ناشی از خوردگی (Corrosion Fouling)
محصولات خوردگی فلزات که روی سطح تجمع پیدا میکنند.
رسوب شیمیایی-واکنشی (Chemical Reaction Fouling)
در اثر واکنشهای شیمیایی در دمای بالا، مانند پلیمریزاسیون یا کک شدن در صنایع نفتی.
در بسیاری از کاربردهای صنعتی که مصرف آب باید به حداقل برسد، خرید مبدل حرارتی هواخنک افقی گزینهای مناسب برای دفع مؤثر حرارت است. این تجهیزات با طراحی بهینه، علاوه بر کاهش هزینههای بهرهبرداری، نیاز به سیستمهای خنککننده آبی را نیز از بین میبرند.
مکانیزم تشکیل Fouling از دیدگاه مهندسی
رسوبگذاری یک فرآیند چندمرحلهای است:
انتقال مواد به سطح
چسبندگی اولیه
رشد لایه رسوب
تثبیت ساختار
نکته مهم:
نرخ Fouling تابعی از شرایط جریان، دما و ترکیب شیمیایی سیال است.در فرآیندهایی که احتمال تشکیل رسوبات معدنی یا تجمع ذرات معلق زیاد است، مبدل حرارتی اسپیرال به دلیل مسیر جریان یکنواخت و خاصیت خودتمیزشوندگی (Self-Cleaning Effect)، میتواند نرخ Fouling را نسبت به بسیاری از مبدلهای متداول کاهش دهد.
تأثیر Fouling بر عملکرد حرارتی مبدل
مهمترین اثر Fouling، افزایش مقاومت حرارتی است.
ضریب انتقال حرارت کلی با رسوب
1 / U_total = 1 / U_clean + R_fouling
نتیجه:
کاهش U_total
کاهش نرخ انتقال حرارت
افت راندمان سیستم
تأثیر Fouling بر عملکرد هیدرولیکی (افت فشار)
رسوب باعث کاهش سطح مقطع عبور سیال میشود:
افت فشار جریا
ΔP ∝ (L/D) × (ρV²/2)
با کاهش قطر مؤثر:
سرعت افزایش مییابد
افت فشار بهشدت افزایش پیدا میکند
تحلیل ترموهیدرولیکی اثر رسوبگذاری
این دقیقاً جایی است که تحلیل مهندسی اهمیت پیدا میکند:
| اثر Fouling | پارامتر |
|---|---|
| کاهش شدید | ضریب انتقال حرارت |
| افزایش | افت فشار |
| افزایش | مصرف انرژی |
| ناپایدار | دمای خروجی |
| کاهش | عمر تجهیز |
بخش قابلتوجهی از رسوبات معدنی به دلیل سختی بالای آب تشکیل میشوند؛ بنابراین خرید دستگاه تصفیه RO UF مدل EX404 راهکاری مؤثر برای کاهش تشکیل رسوب، افزایش راندمان انتقال حرارت و افزایش عمر تجهیزات در خطوط تولید و تأسیسات صنعتی است.
تحلیل کمی اثر Fouling بر عملکرد
فرض کنید:
U_clean = 800 W/m².K
R_fouling = 0.001
U واقع
1 / U_total = 1/800 + 0.001
U_total ≈ 444 W/m².K
یعنی:
بیش از 40٪ کاهش راندمان فقط با یک لایه رسوب!
اثر Fouling بر مصرف انرژی و هزینه عملیاتی
افزایش افت فشار و کاهش انتقال حرارت باعث میشود:
پمپها توان بیشتری مصرف کنند
کمپرسورها تحت فشار قرار بگیرند
سیستم نیاز به کارکرد طولانیتر داشته باشد
توان پمپ
Power ∝ Flow × ΔP
نقش Fouling در طراحی مبدل حرارتی
هیچ طراحی صنعتی بدون در نظر گرفتن Fouling معتبر نیست.
در طراحی چه کار میکنیم؟
✔ اعمال ضریب رسوب (Fouling Factor)
✔ افزایش سطح انتقال حرارت
✔ انتخاب متریال مناسب
✔ طراحی برای تمیزکاری آسان
مقادیر معمول Fouling Factor در صنعت
| R_fouling (m².K/W) | نوع سیال |
|---|---|
| 0.0001 | آب تمیز |
| 0.0002–0.0005 | آب صنعتی |
| 0.0005–0.002 | روغنها |
| تا 0.004 | سیالات نفتی |
چرا Fouling در صنایع مختلف اهمیت متفاوتی دارد؟
صنایع غذایی:
کاهش کیفیت محصول
خطر آلودگی
صنایع دارویی:
عدم انطباق با استاندارد GMP
صنایع نفت و گاز:
کاهش تولید
افزایش توقفات
ارتباط رسوبگذاری با طراحی بهینه مبدل
یک طراحی حرفهای باید:
Fouling را پیشبینی کند
اثر آن را در طول زمان مدل کند
امکان تمیزکاری را فراهم کند
استراتژیهای کنترل و کاهش Fouling
کنترل کیفیت سیال
فیلتراسیون و تصفیه
انتخاب سرعت مناسب جریان
جلوگیری از تهنشینی
استفاده از پوششهای ضد رسوب
شستشوی دورهای (CIP / Mechanical Cleaning)
خطاهای رایج در تحلیل Fouling
نادیده گرفتن Fouling در طراحی اولیه
استفاده از ضرایب تجربی بدون بررسی واقعی
عدم توجه به شرایط عملیاتی متغیر
طراحی بدون امکان تمیزکاری
چرا مدلسازی Fouling در تحلیل مهندسی مبدلهای حرارتی حیاتی است؟
دیدیم که Fouling چگونه عملکرد مبدل را تخریب میکند. اما در دنیای واقعی، صرف شناخت کافی نیست؛ مهندس باید بتواند:
- نرخ رشد رسوب را پیشبینی کند
- زمان افت راندمان را تخمین بزند
- زمان بهینه شستشو (Cleaning Cycle) را تعیین کند
اینجاست که مدلسازی ترموهیدرولیکی Fouling اهمیت پیدا میکند.
در بسیاری از خطوط تولید، کیفیت انتقال حرارت و کاهش رسوب در تجهیزات حرارتی، تأثیر مستقیمی بر عملکرد خرید دیگ بخار پنج تن دارد. استفاده از آب باکیفیت و اجرای برنامههای منظم نگهداری، میتواند راندمان دیگ بخار را حفظ کرده و هزینههای بهرهبرداری را کاهش دهد.
مدلهای کلاسیک رشد Fouling (Fouling Growth Models)
مدل خطی (Linear Fouling Model)
مدل خطی رسوب
R_f(t) = k × t
کاربرد:
- شرایط پایدار
- سیستمهای با نرخ رسوب یکنواخت
محدودیت:
در عمل، رشد رسوب معمولاً غیرخطی است.
مدل نمایی (Exponential Fouling Model)
مدل نمایی رسوب
R_f(t) = R_max × (1 - e^(-kt))
ویژگی مهم:
- در ابتدا رشد سریع
- سپس رسیدن به حالت اشباع
✔ این مدل در بسیاری از سیستم های صنعتی واقعی استفاده میشود.
مدل Kern-Seaton (مدل صنعتی معتبر)
مدل Kern-Seaton
dR_f/dt = R_d - R_r
که در آن:
- R_d نرخ رسوبگذاری
- R_r نرخ جدا شدن رسوب
نکته کلیدی:
این مدل تعادل بین تشکیل و حذف رسوب را در نظر میگیرد.یکی از عوامل مؤثر در افزایش طول عمر تجهیزات سرمایشی، نگهداری صحیح چیلر تراکمی هواخنک اسکرو و جلوگیری از ایجاد رسوب در تجهیزات جانبی و مدارهای انتقال حرارت است.
تحلیل انتقال جرم در Fouling (Mass Transfer Perspective)
رسوبگذاری فقط انتقال حرارت نیست—بلکه یک پدیده انتقال جرم است.
شار جرم
J = k_m × (C_bulk - C_surface)
نتیجه:
- هرچه اختلاف غلظت بیشتر → نرخ رسوب بیشتر
- سرعت جریان بالا → کاهش تجمع سطحی
در سیستمهایی که سیالات تمیز، آب خالص یا مبردها در گردش هستند، مبدل حرارتی صفحه ای بریز - لحیمی به دلیل ضریب انتقال حرارت بالا، ابعاد فشرده و راندمان مناسب، یکی از گزینههای پرکاربرد در صنایع تأسیسات و تبرید محسوب میشود. البته به دلیل ساختار لحیمی و عدم امکان باز کردن صفحات، کنترل کیفیت سیال و جلوگیری از تشکیل رسوب اهمیت ویژهای دارد؛ زیرا رسوبگذاری میتواند باعث کاهش ظرفیت انتقال حرارت، افزایش افت فشار و کاهش عمر مفید تجهیز شود.
تأثیر عدد رینولدز بر Fouling
عدد رینولدز
Re = (ρVD) / μ
تحلیل مهندسی:
| رفتار Fouling | رژیم جریان |
|---|---|
| رسوب زیاد | آرام (Laminar) |
| رسوب کمتر | آشفته (Turbulent) |
| ناپایدار | انتقالی |
نتیجه مهم:
افزایش عدد رینولدز → کاهش Fouling (تا حد بهینه)
در سیستم های انتقال حرارت با فضای نصب محدود، مبدل حرارتی فین پلیت به دلیل سطح تبادل حرارتی بالا، راندمان مناسبی ایجاد میکند؛ البته کیفیت سیال ورودی باید بهدقت کنترل شود تا از گرفتگی کانالها جلوگیری شود.
ارتباط Fouling با ضریب انتقال حرارت جابجایی
عدد ناسلت
Nu = (hD) / k
با تشکیل رسوب:
- h کاهش مییابد
- Nu کاهش مییابد
- انتقال حرارت افت میکند
مدلسازی افت فشار در حضور Fouling
افت فشار با رسوب
ΔP ∝ (1 / D_eff^5)
نکته بسیار مهم:
کاهش جزئی در قطر مؤثر → افزایش شدید افت فشار
استفاده از آب با کیفیت، یکی از مهمترین عوامل کاهش تشکیل رسوبات در تجهیزات صنعتی است. به همین دلیل خرید دستگاه تصفیه آب صنعتی RO میتواند با حذف املاح محلول، از افزایش رسوبگذاری در مبدلهای حرارتی جلوگیری کرده و هزینههای نگهداری را کاهش دهد.
تحلیل کوپل حرارت–جریان در حضور رسوب
در واقعیت، این دو پدیده به هم وابستهاند:
- Fouling → کاهش انتقال حرارت
- کاهش انتقال → افزایش دمای دیواره
- افزایش دما → تشدید Fouling
این یک چرخه تشدیدکننده (Positive Feedback Loop) است.
مدلسازی زمان بهینه تمیزکاری (Cleaning Optimization)
هدف:
هزینه کل
Total Cost = Energy Loss + Cleaning Cost
تحلیل:
- تمیزکاری زودهنگام → هزینه اضافی
- تمیزکاری دیرهنگام → افت راندمان شدید
✔ نقطه بهینه جایی است که مجموع هزینهها حداقل شود.کیفیت آب در مدارهای خنککاری نقش مستقیمی در کاهش رسوب دارد و به همین دلیل استفاده از پکیج چیلر آب خنک + برج خنک کن مدار بسته میتواند از تشکیل رسوبات در مدار گردش آب جلوگیری کند.
نقش CFD در تحلیل پیشرفته Fouling
در پروژههای پیشرفته، از شبیهسازی CFD استفاده میشود:
مزایا:
- مشاهده توزیع جریان
- پیشبینی نقاط بحرانی رسوب
- بهینهسازی طراحی قبل از ساخت
خروجیها:
- پروفایل سرعت
- توزیع دما
- نواحی Dead Zone
تحلیل نقاط بحرانی رسوبگذاری (Hot Spots & Dead Zones)
نواحی پرخطر:
- سرعت پایین
- جریان گردابی
- گوشهها و بفلها
این نقاط محل شروع Fouling هستند.
پارامترهای کلیدی مؤثر بر نرخ Fouling
| اثر | پارامتر |
|---|---|
| افزایش → افزایش رسوب | دما |
| افزایش → کاهش رسوب | سرعت |
| تعیینکننده اصلی | ترکیب شیمیایی |
| افزایش → افزایش رسوب | زبری سطح |
| بسیار مهم | pH |
مدل تجربی ترکیبی برای طراحی صنعتی
مدل تجربی
R_f = a × V^(-b) × T^c × C^d
کاربرد:
- طراحی سریع
- پیشبینی اولیه
تحلیل حساسیت (Sensitivity Analysis)
برای طراحی حرفهای باید بررسی شود:
- اگر دما 10٪ افزایش یابد چه میشود؟
- اگر سرعت کاهش یابد چه اتفاقی میافتد؟
این تحلیلها از شکست طراحی جلوگیری میکنند.اگر سیستم خنک کاری بر پایه هوا طراحی شده باشد، استفاده از مبدل حرارتی هوا خنک افقی میتواند وابستگی به آب را کاهش داده و احتمال تشکیل رسوبات ناشی از سختی آب را تا حد زیادی از بین ببرد.
خطاهای رایج در مدل سازی Fouling
استفاده از یک مدل برای همه شرایط
نادیده گرفتن انتقال جرم
عدم کالیبراسیون با داده واقعی
سادهسازی بیش از حد
نقش Fouling در طراحی واقعی مبدل حرارتی (از تئوری تا اجرا)
در طراحی صنعتی، فرض «سطح تمیز» (Clean Condition) تقریباً هیچوقت واقعی نیست.
بنابراین مهندس باید از ابتدا مبدل را بر اساس شرایط کثیف (Fouled Condition) طراحی کند.
اصل کلیدی:
طراحی بدون در نظر گرفتن Fouling = کاهش راندمان + افزایش هزینه + ریسک توقف
تعیین بار حرارتی واقعی در شرایط Fouling
بار حرارتی
Q = m × Cp × (T_in - T_out)
نکته حرفهای:
در شرایط Fouling، برای رسیدن به همان Q باید سطح بیشتری طراحی شود.
در صنایعی که سیالات دارای ذرات معلق یا رسوبات هستند، خرید مبدل حرارتی پوسته و لوله تک پاس میتواند به حفظ راندمان انتقال حرارت و تسهیل عملیات نگهداری کمک کند. این نوع مبدل با طراحی مناسب، برای شرایط عملیاتی سنگین و فرآیندهای پیوسته گزینهای قابلاعتماد است.
اصلاح ضریب انتقال حرارت با در نظر گرفتن Fouling
ضریب انتقال حرارت واقعی
1 / U_design = 1 / U_clean + R_fouling
نتیجه:
- U کاهش مییابد
- نیاز به افزایش سطح انتقال حرارت داریم
محاسبه سطح واقعی مورد نیاز
سطح انتقال حرارت
A = Q / (U_design × ΔT_lm)
اعمال ضریب اطمینان:
سطح نهایی طراحی
A_final = A × (1.2 تا 1.5)
دلیل:
جبران رشد آینده Fouling و عدم قطعیت عملیاتی
مقایسه طراحی با و بدون Fouling
| سطح مورد نیاز | U (W/m².K) | حالت |
|---|---|---|
| کم | 800 | بدون رسوب |
| تقریباً 2 برابر | 450 | با Fouling |
این یعنی:
نادیده گرفتن Fouling → undersizing شدید مبدل
بیشتر بخوانید: نماد و علامت اختصاری مبدل حرارتی هواخنک در مدارک فنی و P&ID
طراحی هیدرولیکی با در نظر گرفتن رسوب
اثر Fouling بر قطر مؤثر:
قطر مؤثر
D_eff = D - 2 × δ_fouling
پیامد:
- افزایش سرعت
- افزایش شدید افت فشار
بررسی افت فشار در طراحی واقعی
افت فشار
ΔP ∝ (L/D_eff) × (ρV²/2)
تحلیل:
- رسوب کم → اثر کم
- رسوب زیاد → جهش شدید افت فشار
در بسیاری از خطوط انتقال حرارت با سیالات ویسکوز یا دارای ذرات معلق، مبدل حرارتی لوله مارپیچ به واسطه ایجاد جریان گردابی، از تجمع رسوبات روی سطح انتقال حرارت جلوگیری کرده و راندمان سیستم را در مدت زمان بیشتری حفظ میکند.
اثر Fouling بر انتخاب پمپ و مصرف انرژی
توان پمپ
Power = Flow × ΔP / η
نتیجه:
افزایش Fouling → افزایش ΔP → افزایش مصرف انرژی
تعادل بین انتقال حرارت و افت فشار
یک طراحی حرفهای باید بین این دو تعادل ایجاد کند:
| افزایش آن چه میکند؟ | پارامتر |
|---|---|
| کاهش Fouling ولی افزایش ΔP | سرعت سیال |
| افزایش راندمان ولی افزایش هزینه | سطح انتقال حرارت |
| کاهش ΔP ولی کاهش انتقال | فاصله بفل |
بیشتر بخوانید: تحلیل جریان سیال در مبدل حرارتی دو لوله ای
تحلیل اقتصادی Fouling در مبدل حرارتی
هزینهها به سه دسته تقسیم میشوند:
هزینه اولیه (Capital Cost)
- هزینه انرژی (Energy Cost)
- هزینه نگهداری (Maintenance & Cleaning)
مدل هزینه کل سیستم
هزینه کل
Total Cost = Capital + Energy + Maintenance
نکته کلیدی:
کمترین هزینه اولیه لزوماً بهترین انتخاب نیست.
در پروژه های تهویه مطبوع صنعتی، تجاری و ساختمانی، چیلر تراکمی آب خنک یکی از کارآمدترین تجهیزات تولید آب سرد برای تأمین سرمایش پایدار و با راندمان بالا محسوب میشود. این سیستمها با استفاده از برج خنککننده و کندانسور آبخنک، عملکردی بهینه در انتقال حرارت داشته و در ظرفیتهای مختلف برای ساختمانهای بزرگ، مراکز تجاری، بیمارستانها، هتلها و واحدهای صنعتی مورد استفاده قرار میگیرند. مصرف انرژی بهینه، طول عمر بالا، قابلیت کارکرد مداوم و عملکرد پایدار در شرایط مختلف از مهمترین مزایای چیلرهای آب خنک به شمار میرود. برای مشاهده مشخصات فنی، ظرفیتهای مختلف و اطلاعات بیشتر میتوانید به صفحه زیر مراجعه کنید:
www.exerland.com/category/water-colling-chiller
تحلیل اثر Fouling بر هزینه انرژی
با کاهش راندمان:
- زمان عملکرد افزایش مییابد
- مصرف سوخت یا برق بیشتر میشود
انرژی تلف شده
Energy Loss ∝ (U_clean - U_fouled)
تحلیل اقتصادی زمان بهینه شستشو
هدف پیدا کردن نقطهای است که:
بهینهسازی تمیزکاری
Min (Energy Loss + Cleaning Cost)
اگر دیر تمیز کنیم:
- هزینه انرژی بالا
اگر زود تمیز کنیم:
- هزینه نگهداری بالا
✔ نقطه بهینه = حداقل هزینه کل
در کاربردهایی که دمای بالا و انبساط حرارتی همزمان با احتمال رسوب وجود دارد، مبدل حرارتی UTUBE به دلیل طراحی انعطافپذیر خود، عملکرد مطمئنتری در بلندمدت ارائه میدهد و فرآیند تعمیر و نگهداری را نیز سادهتر میکند.
استراتژیهای طراحی ضد رسوب (Anti-Fouling Design)
انتخاب متریال مناسب
- استنلس استیل
- آلیاژهای مقاوم
افزایش سرعت جریان در محدوده بهینه
جلوگیری از تهنشینی
طراحی برای تمیزکاری آسان
- دسترسی مکانیکی
- CIP
استفاده از پوششهای خاص
- ضد رسوب
- ضد خوردگی
مطالعه موردی طراحی صنعتی با در نظر گرفتن رسوب
فرض:
- Q = 1000 kW
- U_clean = 900
- R_fouling = 0.0015
U واقعی
1/U = 1/900 + 0.0015
U ≈ 375 W/m².K
سطح
A = 1000000 / (375 × 30)
A ≈ 89 m²
با ضریب اطمینان:
سطح نهایی
A_final ≈ 115 m²
یعنی:
بیش از 2 برابر نسبت به حالت تمیز
کنترل دمای سیال و جلوگیری از افزایش بیش از حد دما، نقش مهمی در کاهش نرخ رسوبگذاری دارد. ازاینرو خرید چیلر صنعتی با ظرفیت مناسب میتواند به افزایش راندمان سیستم و کاهش هزینههای نگهداری تجهیزات کمک کند.
خطاهای بحرانی در طراحی با Fouling
استفاده از Fouling Factor اشتباه
عدم در نظر گرفتن رشد زمانی رسوب
طراحی بدون امکان تمیزکاری
تمرکز فقط روی راندمان اولیه
تصمیم گیری مهندسی در مدیریت رسوبگذاری
یک مهندس حرفهای این سؤالات را میپرسد:
- آیا این مبدل بعد از 6 ماه هنوز کار میکند؟
- هزینه انرژی در 1 سال چقدر است؟
- چند بار نیاز به شستشو دارد؟
