مبدل حرارتی روغن به هوا چیست؟ بررسی عملکرد، طراحی و انتخاب

مبدل حرارتی روغن به هوا (Oil to Air Heat Exchanger) یکی از روشهای متداول برای خنک‌ کاری روغن در تجهیزات صنعتی است. در این سیستم، حرارت روغن گرم به جریان هوای محیط منتقل می‌شود و در نتیجه دمای روغن تا محدوده موردنظر کاهش پیدا می‌کند. این نوع خنک کننده در تجهیزاتی مانند گیربکسها، سیستمهای هیدرولیک، کمپرسورها، توربینها و برخی مدارهای روغن صنعتی کاربرد دارد؛ به‌خصوص زمانی که استفاده از آب خنک کننده محدود باشد یا بخواهیم سیستم خنک کاری به مدار آب وابسته نباشد.

در نگاه اول، عملکرد مبدل روغن به هوا ساده به نظر می‌رسد: روغن گرم وارد مبدل می‌شود، هوا توسط فن از روی سطح انتقال حرارت عبور می‌کند و گرمای روغن به هوا منتقل می‌شود. اما انتخاب یا طراحی صحیح این تجهیز فقط به ظرفیت حرارتی وابسته نیست. دمای محیط، دبی روغن، ویسکوزیته ، سطح فین ، سرعت هوا، افت فشار و توان فن همگی روی عملکرد نهایی اثر دارند.

برای شناخت جایگاه این تجهیز در میان انواع تجهیزات انتقال حرارت، می‌ توان ساختارهای مختلف را در مبدل‌های حرارتی پوسته و لوله ، مبدل‌های حرارتی هواخنک و مبدل‌های حرارتی صفحه‌ای بررسی کرد. انتخاب بین این خانوادهها باید بر اساس شرایط واقعی فرآیند انجام شود، نه صرفاً نام یا شکل ظاهری مبدل.

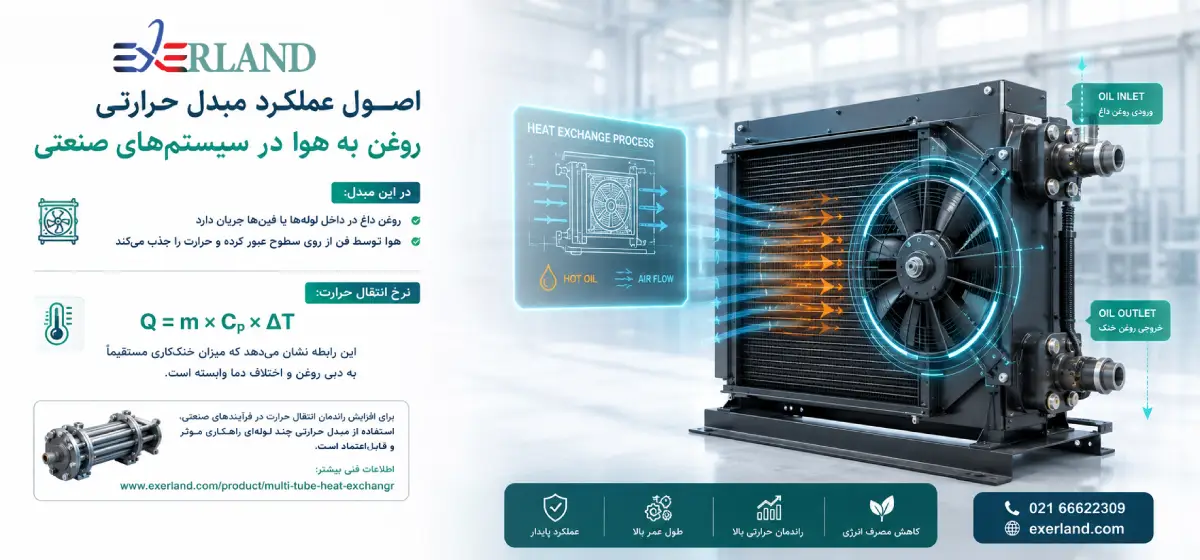

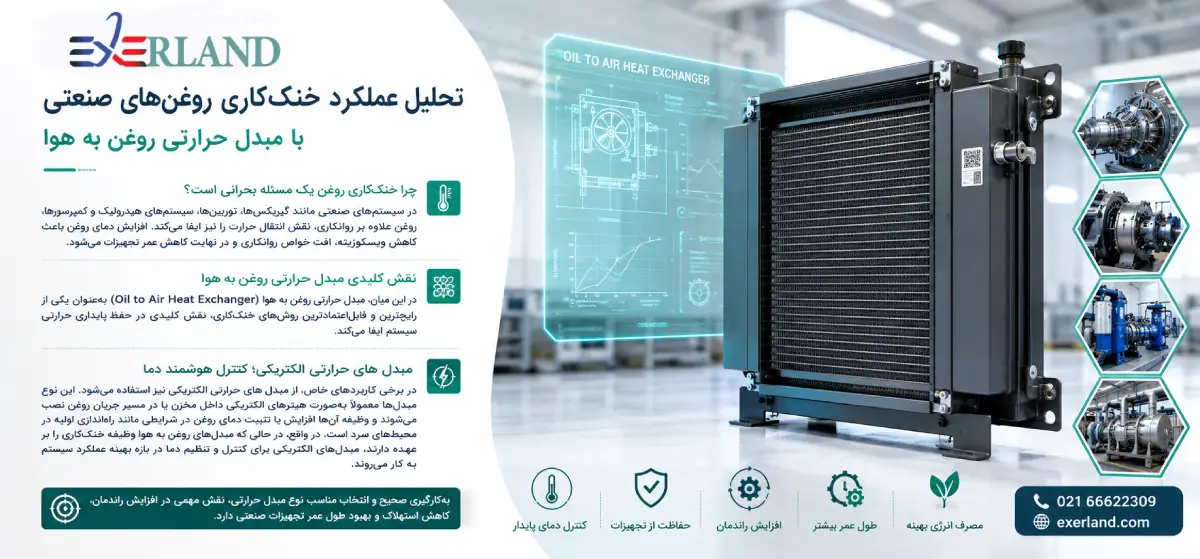

مبدل حرارتی روغن به هوا چگونه کار می‌کند؟

در این نوع مبدل حرارتی روغن ، روغن گرم از مسیر داخلی انتقال حرارت عبور می‌کند و در طرف دیگر، جریان هوا از روی سطح خارجی عبور داده می‌شود. برای افزایش سطح مؤثر انتقال حرارت ، معمولاً از فین استفاده می‌شود و یک یا چند فن وظیفه ایجاد جریان هوا را بر عهده دارند.

مسیر کلی را می‌توان به شکل زیر در نظر گرفت:

روغن گرم → سطح انتقال حرارت → فین → جریان هوا → محیط

در سمت روغن ، دمای ورودی و خروجی، دبی و خواص فیزیکی سیال اهمیت زیادی دارند. در سمت هوا نیز دمای محیط ، دبی هوا ، سرعت عبور هوا، هندسه فین و افت فشار تعیین کننده هستند.

به همین دلیل، یک مبدل روغن به هوا که در یک شرایط محیطی عملکرد مناسبی دارد، الزاماً در دمای محیط بالاتر همان ظرفیت خنک کاری را نخواهد داشت. دمای هوای ورودی به مبدل یکی از پارامترهای مهم در تعیین دمای نهایی روغن است.

اگر هدف، بررسی کل مدار خنک‌ کاری روغن باشد، مطالعه راهنمای سیستم خنک‌ کاری روغن می‌تواند دید کاملتری نسبت به ارتباط مبدل، پمپ، مسیر روغن و شرایط کاری سیستم ایجاد کند.

محاسبه بار حرارتی مبدل روغن به هوا

اولین مرحله در انتخاب مبدل، تعیین مقدار حرارتی است که باید از روغن گرفته شود. رابطه پایه برای محاسبه بار حرارتی روغن به صورت زیر نوشته می‌شود:

Q = ṁ × Cp × (Tin − Tout)

در این رابطه:

• Q بار حرارتی موردنیاز است.

• ṁ دبی جرمی روغن است.

• Cp ظرفیت حرارتی ویژه روغن است.

• Tin دمای ورودی روغن است.

• Tout دمای خروجی موردنظر روغن است.

برای مثال، اگر روغن با دمای 80 درجه سانتی‌گراد وارد شود و هدف رسیدن به 60 درجه باشد، اختلاف دمای روغن برابر 20 کلوین خواهد بود. اگر دبی جرمی و ظرفیت حرارتی ویژه نیز مشخص باشند، می‌توان بار حرارتی اولیه را محاسبه کرد.

نکته مهم این است که Cp روغن را نباید بدون بررسی شرایط کاری یک عدد ثابت فرض کرد. مشخصات واقعی روغن ، دمای کاری و اطلاعات دیتاشیت سیال باید در طراحی دقیق مورد استفاده قرار گیرد.

در کنار محاسبه ظرفیت ، می‌توان از رابطه کلی انتقال حرارت نیز برای برآورد سطح موردنیاز استفاده کرد:

Q = U × A × ΔTlm

که در آن

U ضریب انتقال حرارت کلی

 A سطح مؤثر انتقال حرارت

 ΔTlm اختلاف دمای لگاریتمی میانگین است.

در مبدل روغن به هوا، مسئله مهم این است که انتقال حرارت در سمت هوا معمولاً محدودیت بیشتری نسبت به بسیاری از سیالات مایع دارد. بنابراین افزایش سطح انتقال حرارت با استفاده از فینها و طراحی مناسب جریان هوا اهمیت زیادی پیدا می‌کند.

برای آشنایی با روش‌های عمومی تر محاسبه ظرفیت، می‌توان به محاسبه ظرفیت مبدل حرارتی مراجعه کرد؛ این موضوع در طراحی سایر انواع مبدل نیز کاربرد دارد.

چرا فین در مبدل روغن به هوا اهمیت دارد؟

سطح انتقال حرارت یکی از مهمترین بخشهای طراحی مبدل روغن به هوا است. چون ضریب انتقال حرارت هوا نسبت به بسیاری از سیالات مایع پایینتر است، استفاده از فین باعث افزایش سطح تماس مؤثر با هوا می‌شود.

اما افزایش تعداد یا ارتفاع فین به‌تنهایی به معنی طراحی بهتر نیست.

هندسه فین باید همزمان از نظر انتقال حرارت و افت فشار بررسی شود. اگر فاصله فینها بیش از حد کم شود، ممکن است سطح انتقال حرارت افزایش پیدا کند، اما افت فشار سمت هوا نیز بیشتر شود و فن برای عبور جریان به انرژی بیشتری نیاز داشته باشد.

از طرف دیگر، اگر فین بیش از حد باز طراحی شود، عبور هوا آسان‌تر خواهد بود اما سطح مؤثر انتقال حرارت کاهش پیدا می‌کند.

بنابراین طراحی واقعی معمولاً به دنبال یک نقطه تعادل میان این عوامل است:

• ظرفیت خنک کاری

• سطح انتقال حرارت

• افت فشار هوا

• توان فن

• ابعاد تجهیز

• شرایط محیطی

• آلودگی و Fouling

• هزینه ساخت و بهره برداری

این موضوع یکی از دلایلی است که انتخاب مبدل حرارتی هوا خنک فقط بر اساس ظرفیت اسمی، بدون بررسی شرایط واقعی پروژه، می‌تواند نتیجه مناسبی نداشته باشد.

سرعت هوا چه اثری بر عملکرد مبدل دارد؟

افزایش سرعت هوا معمولاً باعث افزایش انتقال حرارت در سمت هوا می‌شود، اما این افزایش بدون هزینه نیست. با بیشتر شدن سرعت جریان، افت فشار نیز می‌تواند افزایش پیدا کند و در نتیجه توان مورد نیاز فن بیشتر شود.

پس هدف طراحی این نیست که فن را با بیشترین سرعت ممکن به کار بیندازیم؛ بلکه باید سرعتی انتخاب شود که بین انتقال حرارت، افت فشار و مصرف انرژی تعادل مناسبی ایجاد کند.

در پروژه های صنعتی ، دمای محیط نیز اهمیت ویژه‌ ای دارد. اگر مبدل برای یک روز معمولی طراحی شود اما در تابستان با دمای محیط بسیار بالاتری کار کند، اختلاف دمای مؤثر کاهش پیدا می‌کند و ظرفیت واقعی خنک کاری ممکن است کمتر از مقدار مورد انتظار شود.

به همین دلیل، طراحی باید شرایط حدی قابل‌ انتظار پروژه را نیز در نظر بگیرد.

افت فشار روغن و هوا

عملکرد حرارتی تنها معیار انتخاب مبدل نیست. افت فشار سمت روغن نیز باید در محدوده مجاز سیستم باقی بماند.

افزایش سرعت روغن می‌تواند انتقال حرارت را بهبود دهد، اما همزمان افت فشار بیشتری ایجاد می‌کند. این موضوع به‌خصوص برای روغن هایی با ویسکوزیته بالا اهمیت بیشتری دارد.

در طرف هوا نیز هندسه فین، فاصله فین ها، سطح مقطع عبور هوا و سرعت جریان روی افت فشار اثر می‌گذارند.

بنابراین طراحی مناسب مبدل روغن به هوا باید دو مسئله را همزمان حل کند:

انتقال حرارت کافی + افت فشار قابل قبول

اگر فقط ظرفیت حرارتی در نظر گرفته شود و محدودیتهای هیدرولیکی نادیده گرفته شوند، ممکن است تجهیز روی کاغذ ظرفیت موردنظر را تأمین کند اما در سیستم واقعی با محدودیت پمپ یا فن مواجه شود.

برای بررسی وضعیت عملکرد و کاهش ظرفیت خنک کننده در طول زمان نیز نگهداری پیشگیرانه خنک‌ کن روغن اهمیت دارد؛ زیرا آلودگی فین‌ها، گرفتگی مسیر هوا و تغییر شرایط کاری می‌توانند عملکرد واقعی تجهیز را کاهش دهند.

چه زمانی مبدل روغن به هوا انتخاب مناسبی است؟

مبدل روغن به هوا معمولاً زمانی مورد توجه قرار می‌گیرد که دسترسی به آب خنک‌کننده محدود باشد، حذف مدار آب اهمیت داشته باشد یا سادگی سیستم و استقلال از زیرساخت آب مزیت محسوب شود.

در مقابل، در برخی پروژه‌ها استفاده از آب به‌عنوان سیال خنک‌کننده می‌تواند امکان دستیابی به ظرفیت حرارتی بالاتر یا کنترل دمایی متفاوتی را فراهم کند.

بنابراین انتخاب نهایی باید بر اساس مجموعه‌ای از پارامترها انجام شود:

• ظرفیت حرارتی
• دمای محیط
• دمای ورودی و خروجی روغن
• دبی روغن
• فشار کاری
• افت فشار مجاز
• فضای نصب
• توان فن
• شرایط محیطی.

در صورتی که انتخاب تجهیز به سمت ساختارهای هوا خنک هدایت شود، یکی از گزینه‌های قابل بررسی مبدل حرارتی هوا خنک عمودی است که در سایت اکسرلند به‌عنوان محصول ثبت شده است.

در ادامه مقاله، نحوه محاسبه دقیقتر سطح انتقال حرارت، اثر ویسکوزیته روغن، عدد رینولدز و ناسلت، انتخاب فین، توان فن، شرایط Worst Case و مقایسه مبدل روغن به هوا با مبدل روغن به آب بررسی خواهد شد.

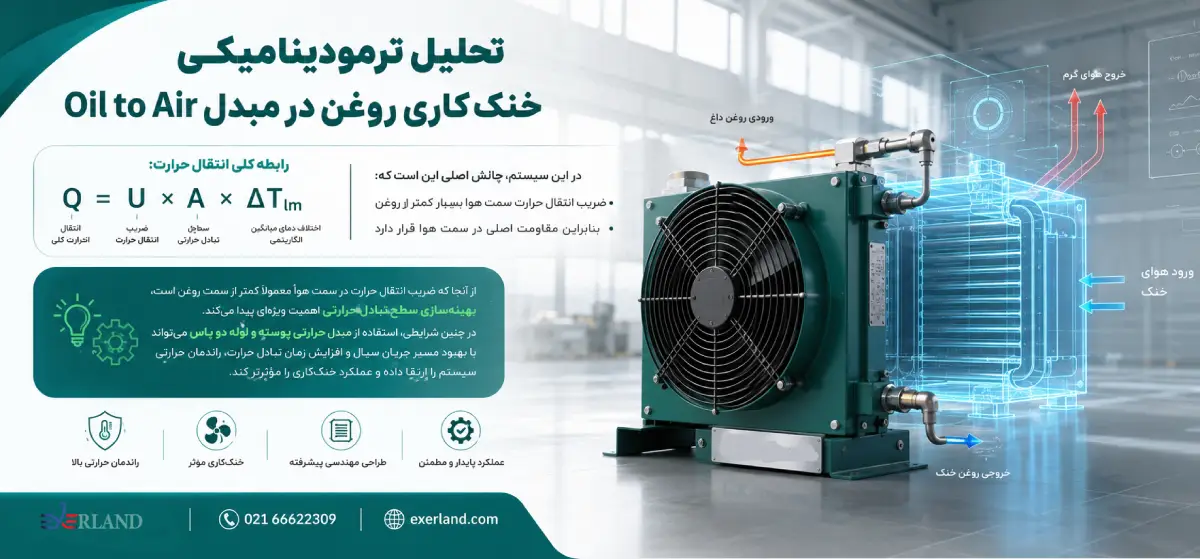

تحلیل انتقال حرارت در مبدل روغن به هوا

بعد از مشخص شدن بار حرارتی، مرحله مهم بعدی این است که ببینیم این مقدار گرما با چه سطحی و تحت چه شرایطی می تواند از روغن گرفته شود.

در مبدل روغن به هوا، فقط یک طرف مبدل درگیر انتقال حرارت نیست. روغن از یک طرف جریان دارد و هوا از طرف دیگر گرما را دریافت می کند. به همین دلیل اگر یکی از این دو مسیر درست طراحی نشده باشد، افزایش ظرفیت در طرف دیگر لزوما مشکل را حل نمی کند.

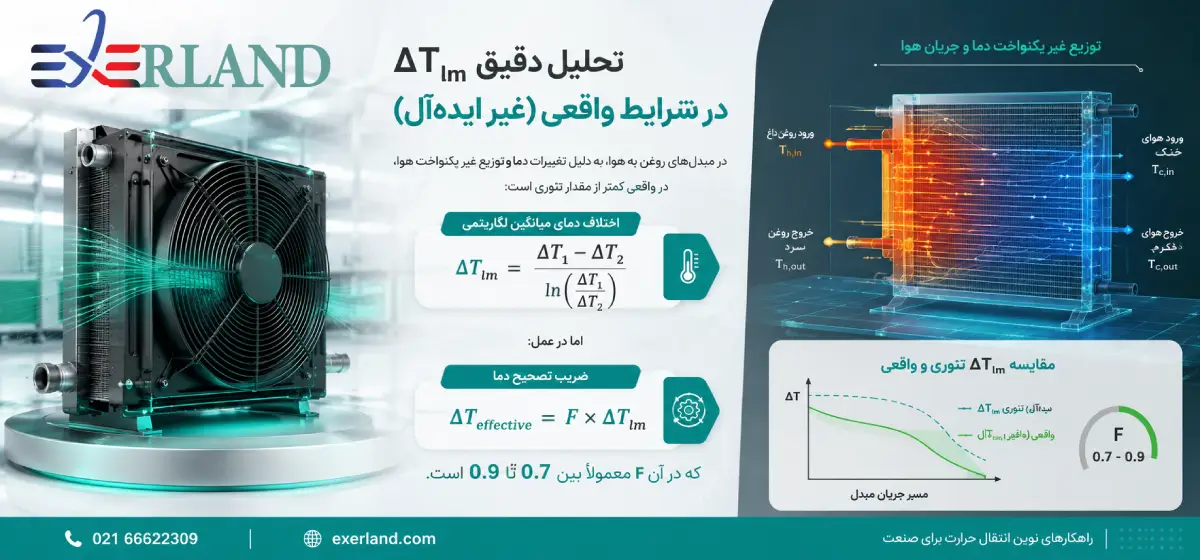

رابطه کلی انتقال حرارت را می توان به صورت زیر نوشت:

Q = U × A × ΔTlm

در این رابطه، U ضریب انتقال حرارت کلی، A سطح انتقال حرارت و ΔTlm اختلاف دمای لگاریتمی میانگین است.

برای درک بهتر این محاسبات، محاسبه طراحی مبدل حرارتی می تواند نقطه شروع مناسبی برای بررسی رابطه بین بار حرارتی ، سطح مبدل و اختلاف دما باشد.

اما در مبدل روغن به هوا، یک نکته مهم وجود دارد: سطح انتقال حرارت به تنهایی تعیین کننده نیست. کیفیت جریان هوا و روغن ، هندسه فین ، سرعت جریان و افت فشار همزمان روی نتیجه اثر می گذارند.

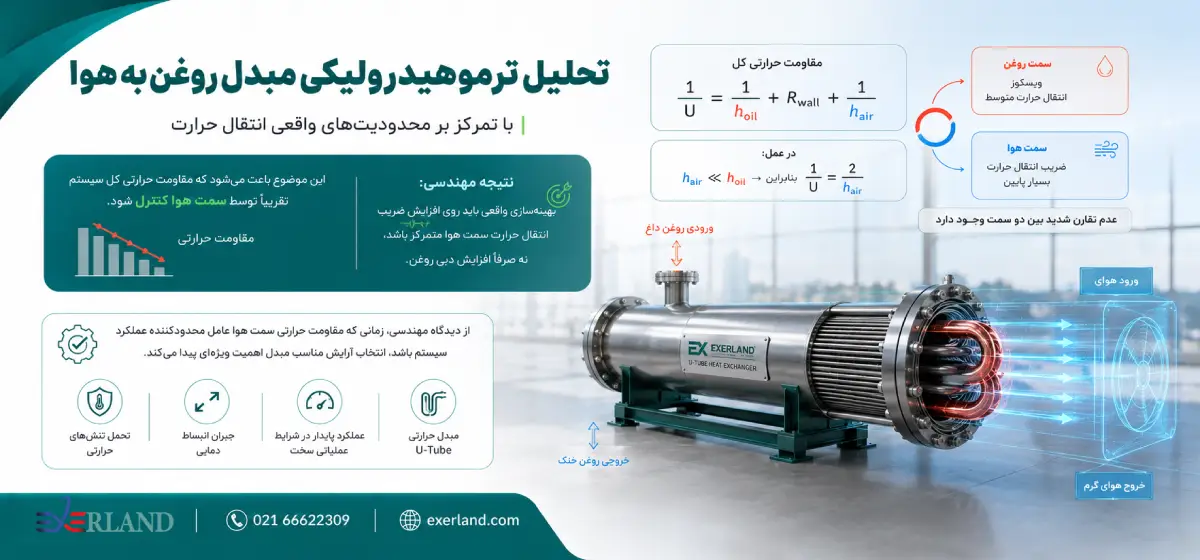

چرا سمت هوا در مبدل روغن به هوا اهمیت زیادی دارد؟

هوا در مقایسه با بسیاری از سیالات مایع، ضریب انتقال حرارت پایین تری دارد. به همین دلیل در بسیاری از طراحی های روغن به هوا، سمت هوا بخش مهمی از مقاومت حرارتی را تشکیل می دهد.

اگر فقط دبی روغن را افزایش دهیم اما وضعیت جریان هوا تغییری نکند، نمی توان انتظار داشت ظرفیت مبدل به همان نسبت افزایش پیدا کند.

اینجاست که فین اهمیت پیدا می کند.

فین سطح تماس بین مبدل و هوا را زیاد می کند و اجازه می دهد مقدار بیشتری از گرمای روغن به جریان هوا منتقل شود. البته این موضوع یک طرف دیگر هم دارد. فاصله فین ها، ضخامت فین، ارتفاع آن و شکل هندسی آن روی عبور هوا و افت فشار تاثیر می گذارند.

بنابراین طراحی فین همیشه یک موضوع دو طرفه است:

سطح بیشتر برای انتقال حرارت، در مقابل محدودیت افت فشار هوا.

در پروژه هایی که فضای نصب، دمای محیط و دبی هوا اهمیت زیادی دارند، بررسی دسته ی مبدل حرارتی هوا خنک دید کامل تری نسبت به ساختارهای مختلف این نوع تجهیزات ایجاد می کند.

عدد رینولدز در جریان روغن چه چیزی به ما می گوید؟

یکی از پارامترهای مهم در تحلیل جریان روغن، عدد رینولدز است:

Re = ρVD / μ

در این رابطه، چگالی سیال، سرعت جریان، قطر مشخصه و ویسکوزیته وارد محاسبه می شوند.

عدد رینولدز کمک می کند بفهمیم جریان در چه محدوده ای قرار دارد و رفتار آن چگونه می تواند روی انتقال حرارت اثر بگذارد.

اما در مورد روغن یک نکته بسیار مهم وجود دارد. ویسکوزیته روغن ثابت نیست. با تغییر دما، ویسکوزیته نیز تغییر می کند. ممکن است روغنی که در دمای بالا جریان مناسبی دارد، در دمای پایین تر رفتار متفاوتی داشته باشد.

به همین دلیل در طراحی واقعی ، بهتر است خواص روغن در محدوده دمایی واقعی سیستم بررسی شود و صرفا یک مقدار ثابت برای تمام شرایط استفاده نشود.

این مسئله روی دو بخش اثر می گذارد:

• انتقال حرارت

• افت فشار

اگر روغن بیش از حد ویسکوز باشد، عبور آن از مسیرهای داخلی سخت تر می شود. در نتیجه ممکن است افت فشار افزایش پیدا کند و فشار بیشتری از سمت پمپ مورد نیاز باشد.

برای بررسی جنس لوله ها، صفحات و سایر بخش های در تماس با سیال نیز موضوع متریال اهمیت دارد. در چنین شرایطی، انتخاب متریال مبدل حرارتی می تواند در مرحله طراحی مورد استفاده قرار گیرد.

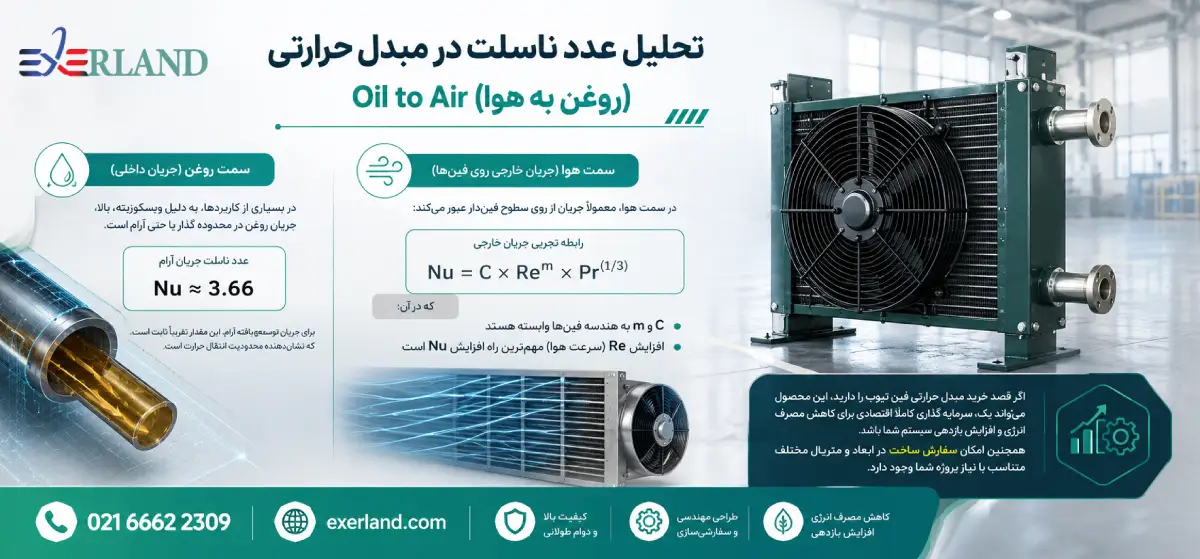

عدد ناسلت و ارتباط آن با انتقال حرارت

عدد ناسلت یکی دیگر از پارامترهای مهم در تحلیل انتقال حرارت است:

$$Nu=\frac{hD}{k}$$

که در آن h ضریب انتقال حرارت، D طول مشخصه و k ضریب هدایت حرارتی سیال است.

در منابع آموزشی ممکن است برای بعضی شرایط ایده آل جریان آرام، روابط ساده ای برای Nu ارائه شود. اما نباید یک مقدار ثابت را برای تمام مبدل های روغن به هوا استفاده کرد.

هندسه کانال، وضعیت جریان، شرایط مرزی، تغییر خواص روغن و میزان توسعه یافتگی جریان همگی روی رابطه مورد استفاده تاثیر دارند.

در سمت هوا نیز شرایط حتی پیچیده تر می شود، چون جریان از روی فین ها عبور می کند و هندسه فین مستقیما رفتار جریان را تغییر می دهد.

برای جریان خارجی معمولا از روابط تجربی استفاده می شود که به شکل کلی می توان آنها را به صورت زیر نوشت:

$$Nu = C \times Re^m \times Pr^n$$

مقادیر C و m و حتی فرم دقیق رابطه به هندسه و محدوده کاربرد بستگی دارد.

پس اگر هدف طراحی واقعی باشد، انتخاب رابطه انتقال حرارت باید با هندسه واقعی مبدل هماهنگ شود.

فین بیشتر همیشه به معنی مبدل بهتر نیست

این یکی از اشتباهات رایج در طراحی مبدل های هواخنک است.

ممکن است در نگاه اول تصور کنیم هرچه تعداد فین بیشتر باشد، انتقال حرارت هم بیشتر خواهد شد. اما وقتی فاصله فین ها بیش از حد کم شود، عبور هوا سخت تر می شود.

در این حالت، افت فشار سمت هوا افزایش پیدا می کند و فن باید برای عبور همان جریان انرژی بیشتری مصرف کند.

از طرف دیگر، فین بسیار بلند نیز لزوما به معنی افزایش متناسب انتقال حرارت نیست. دمای فین در تمام طول آن یکسان نیست و هرچه از سطح پایه دورتر شویم، اختلاف دما با سیال کمتر می شود.

بنابراین راندمان فین باید در طراحی دیده شود.

در عمل، طراح بین چند عامل تعادل ایجاد می کند:

سطح فین + انتقال حرارت + افت فشار + توان فن + ابعاد مبدل

به همین دلیل است که دو مبدل با سطح ظاهری مشابه می توانند عملکرد کاملا متفاوتی داشته باشند.

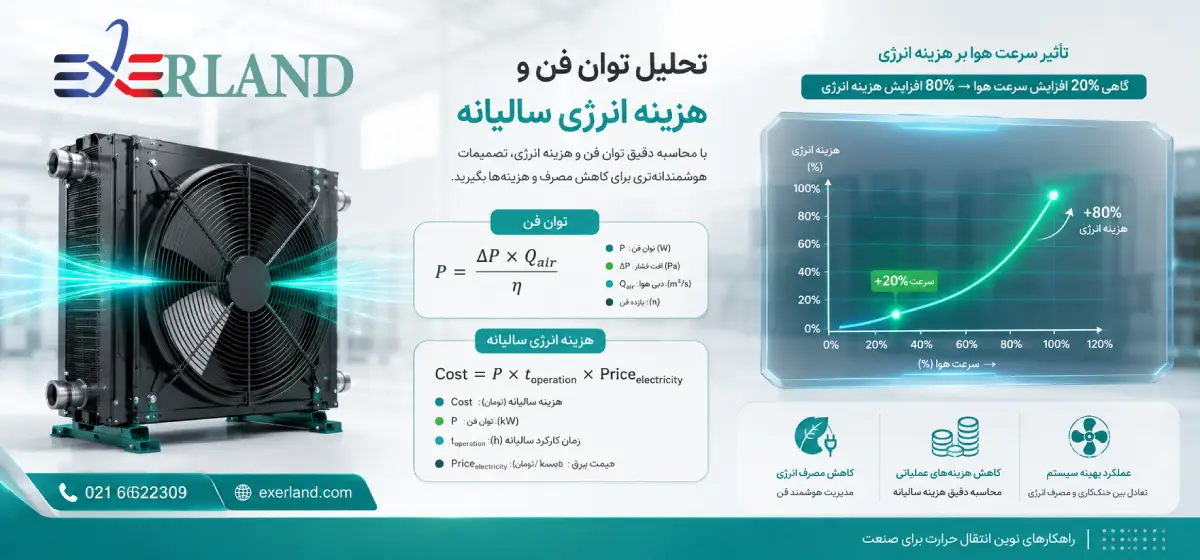

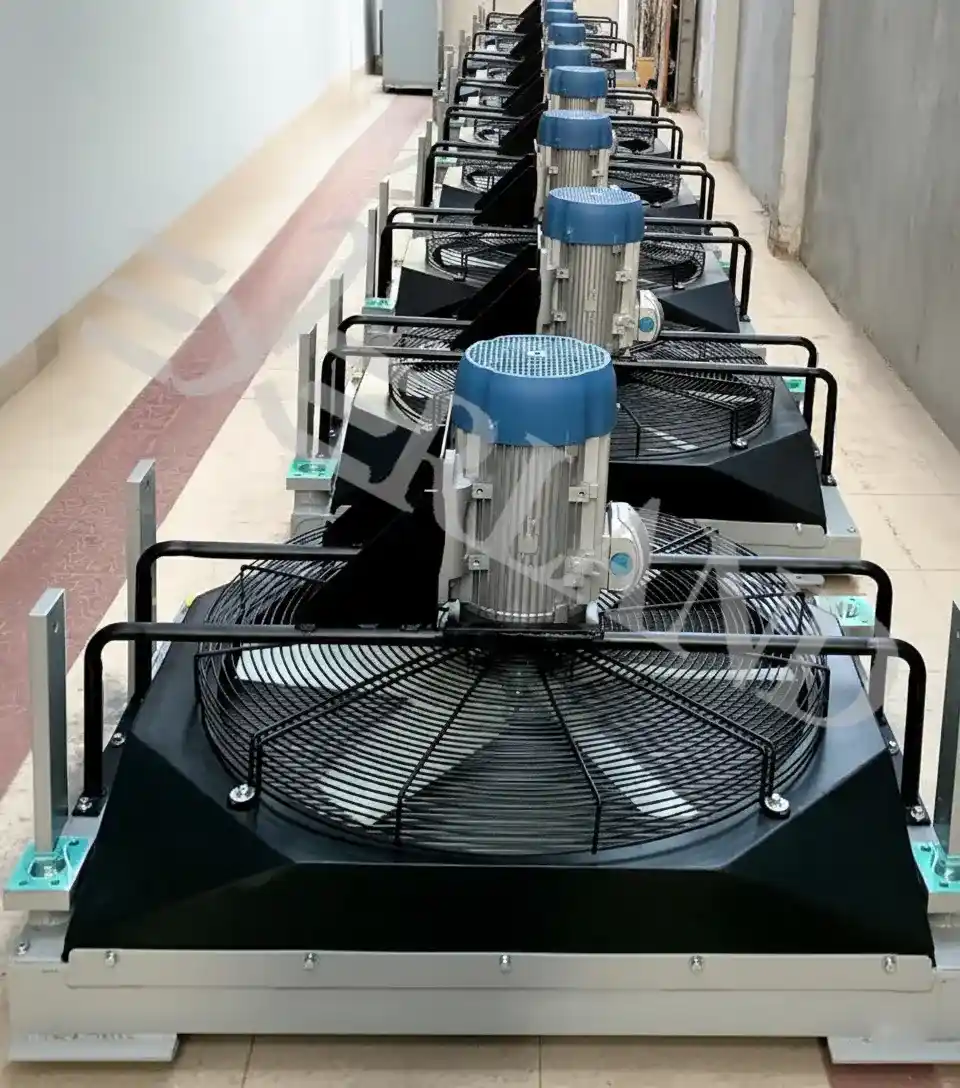

افت فشار سمت هوا و توان فن

افت فشار یکی از بخش هایی است که گاهی در محاسبات اولیه نادیده گرفته می شود.

در سمت هوا، افت فشار به سرعت جریان، هندسه فین، فاصله بین فین ها و مسیر عبور هوا وابسته است.

با افزایش سرعت هوا، انتقال حرارت معمولا بهتر می شود، اما افت فشار نیز افزایش پیدا می کند. بنابراین نمی توان فقط بر اساس افزایش سرعت هوا تصمیم گرفت.

توان مورد نیاز فن را می توان به صورت کلی با رابطه زیر بررسی کرد:

Pfan = ΔP × Qair / η

در این رابطه، ΔP افت فشار، Qair دبی هوا و η راندمان فن و سیستم است.

یعنی اگر افت فشار زیاد شود، فن برای تامین دبی مورد نیاز باید انرژی بیشتری مصرف کند.

در یک پروژه صنعتی، این موضوع فقط به هزینه اولیه فن مربوط نیست. اگر تجهیز ساعت های زیادی در سال کار کند، مصرف برق فن می تواند در هزینه بهره برداری نقش قابل توجهی داشته باشد.

به همین دلیل انتخاب مبدل حرارتی فین تیوب باید همراه با بررسی همزمان سطح انتقال حرارت و شرایط جریان هوا انجام شود، نه فقط بر اساس ابعاد ظاهری تجهیز.

افت فشار سمت روغن

سمت روغن هم محدودیت خودش را دارد.

برای عبور روغن از داخل لوله ها یا کانال ها، باید فشار کافی وجود داشته باشد. اگر مسیر جریان بیش از حد باریک باشد یا طول مسیر افزایش پیدا کند، افت فشار بیشتر می شود.

این موضوع در روغن های با ویسکوزیته بالا اهمیت بیشتری دارد.

از طرف دیگر، افزایش سرعت روغن می تواند در بعضی شرایط انتقال حرارت را بهبود دهد. بنابراین دوباره به همان مسئله تعادل می رسیم.

اگر سرعت را بیش از حد بالا ببریم، ممکن است انتقال حرارت بهتر شود اما افت فشار افزایش پیدا کند.

اگر سرعت را خیلی پایین انتخاب کنیم، افت فشار مناسب خواهد بود اما سطح بیشتری برای رسیدن به ظرفیت حرارتی لازم خواهد داشت.

پس طراحی مناسب معمولا یک نقطه میانی بین این دو حالت پیدا می کند.

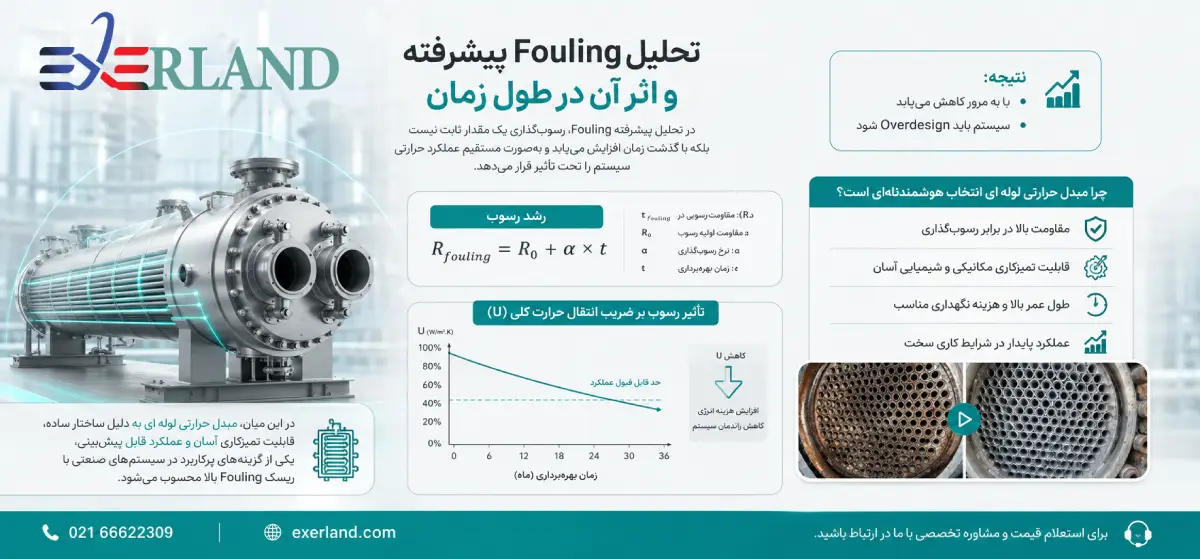

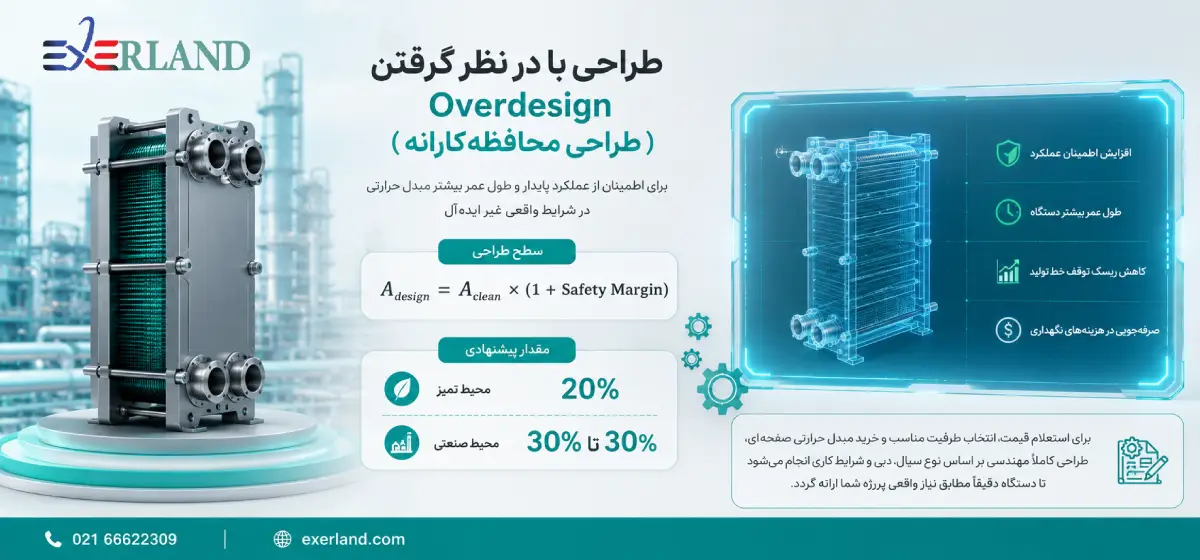

تاثیر Fouling بر عملکرد مبدل

مبدل در روز اول با مبدل بعد از چند ماه کارکرد یکسان نیست.

گرد و خاک روی فین ها، آلودگی محیط، روغن، ذرات معلق و گرفتگی مسیر عبور هوا می توانند عملکرد سمت هوا را کاهش دهند.

در چنین شرایطی، حتی اگر فن همچنان کار کند، مقدار هوایی که به شکل موثر از روی سطح انتقال حرارت عبور می کند ممکن است تغییر کند.

از سمت روغن نیز رسوب یا تغییر شرایط سیال می تواند مقاومت حرارتی را افزایش دهد.

به همین دلیل طراحی مبدل باید شرایط بهره برداری و نگهداری را هم در نظر بگیرد.

برای این بخش، چک لیست نگهداری پیشگیرانه مبدل روغن می تواند به عنوان مقاله تخصصی تر، جزئیات مربوط به کنترل نشتی، دما، افت فشار، وضعیت فن و شرایط عملکردی را پوشش دهد.

چه زمانی روغن به آب می تواند گزینه دیگری باشد؟

همه پروژه ها برای خنک کاری روغن به هوا مناسب نیستند.

اگر ظرفیت حرارتی بالا باشد، دمای محیط زیاد باشد یا فضای نصب محدود باشد، ممکن است استفاده از یک مدار آب نیز در بررسی مهندسی قرار بگیرد.

در مبدل روغن به آب، گرما از روغن به آب منتقل می شود و شرایط سمت خنک کننده با مبدل هواخنک کاملا متفاوت است.

برای مقایسه دقیق تر این دو روش، مقایسه مهندسی مبدل روغن به آب را می توان به عنوان یک کلاستر مستقیم این مقاله در نظر گرفت.

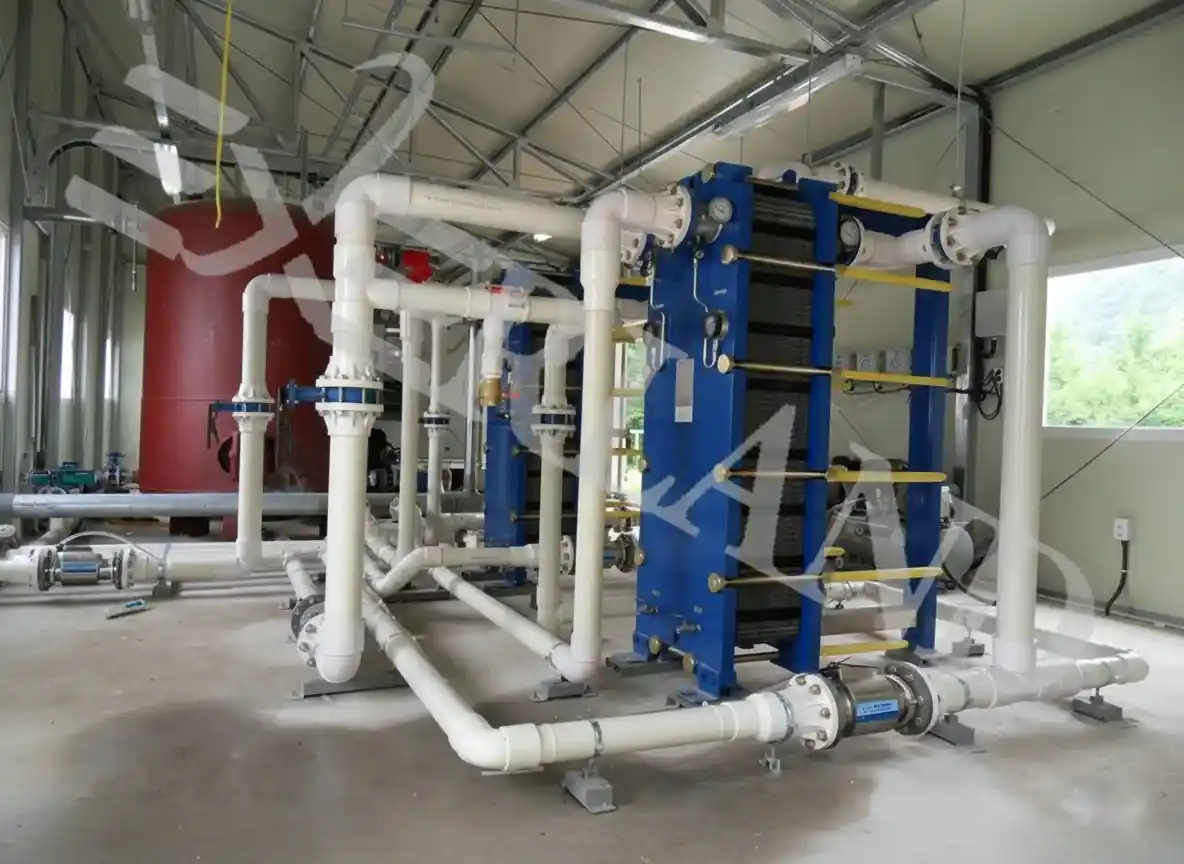

از نظر ساختار نیز بسته به شرایط پروژه ممکن است گزینه هایی مانند مبدل حرارتی پوسته و لوله یا مبدل صفحه ای بررسی شوند.

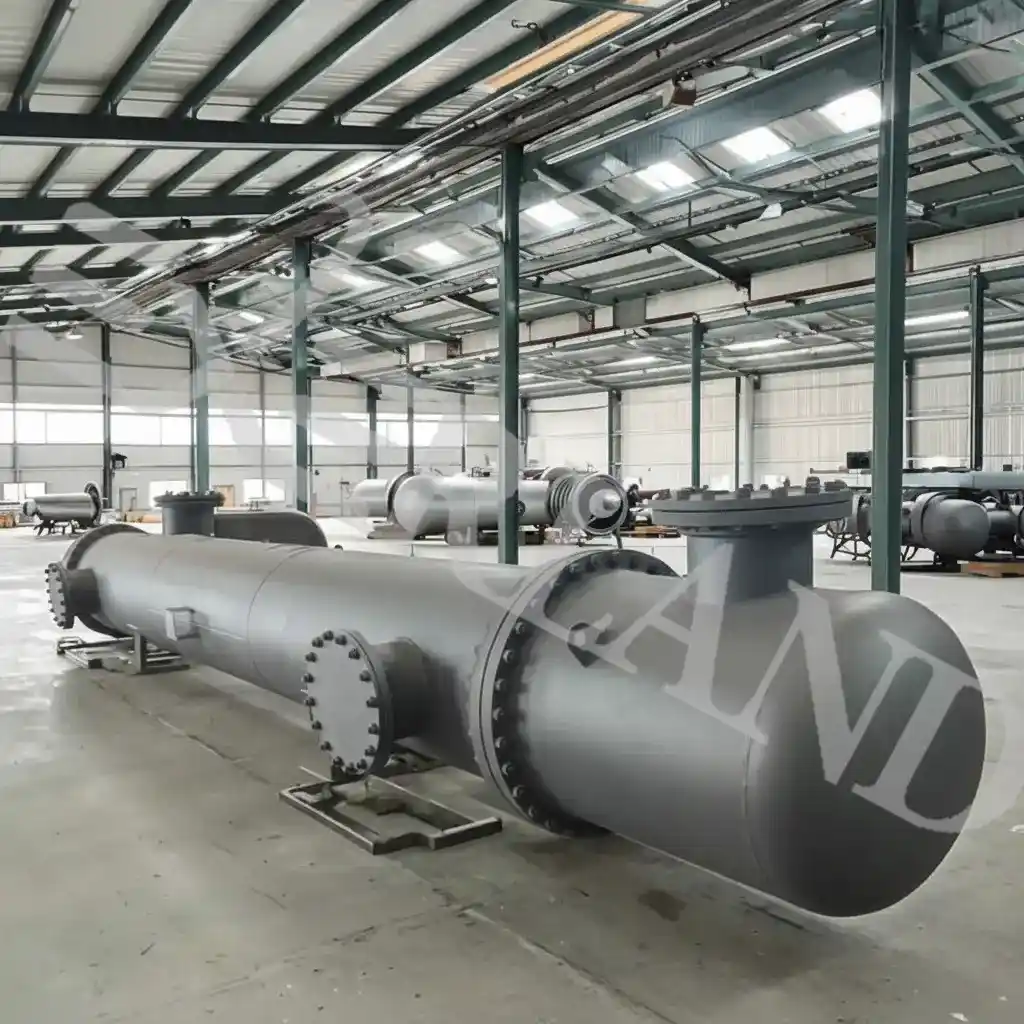

در مبدل پوسته و لوله، امکان استفاده از آرایش های مختلف برای کنترل دما، فشار و مسیر جریان وجود دارد. مبدل های صفحه ای نیز به دلیل سطح انتقال حرارت بالا و ساختار فشرده، در بعضی مدارها قابل بررسی هستند.

برای همین انتخاب نهایی را بهتر است از روی چند عدد مشخص انجام دهیم، نه از روی اینکه یک نوع مبدل در حالت کلی بهتر یا بدتر است.

یک مثال ساده از اثر شرایط طراحی

فرض کنیم یک مدار روغن به 80 درجه سانتی گراد رسیده و باید تا 60 درجه خنک شود.

اگر دبی روغن 2 کیلوگرم بر ثانیه و Cp تقریبی آن 2000 ژول بر کیلوگرم کلوین در نظر گرفته شود:

Q = 2 × 2000 × (80 - 60)

بنابراین:

Q = 80000 W

یعنی حدود 80 کیلووات حرارت باید از روغن گرفته شود.

اما همین عدد به تنهایی برای ساخت مبدل کافی نیست.

هنوز باید بدانیم دمای محیط چقدر است، چه دبی هوایی در دسترس است، افت فشار مجاز چقدر است، فن چه محدودیتی دارد و روغن در محدوده کاری چه ویسکوزیته ای دارد.

اگر این اطلاعات تغییر کنند، سطح مورد نیاز مبدل هم می تواند تغییر کند.

در بعضی پروژه ها برای همین بار حرارتی ممکن است یک مبدل هوا خنک بزرگ انتخاب شود و در پروژه دیگری، به دلیل محدودیت فضا یا شرایط فرآیند، یک آرایش متفاوت بررسی شود.

در صورت استفاده از ساختار هوا خنک، مبدل حرارتی هوا خنک عمودی یکی از محصولات موجود در اکسرلند است که می تواند در مرحله بررسی گزینه های اجرایی مورد توجه قرار گیرد.

نکته اصلی این است که محصول باید بعد از مشخص شدن شرایط فرآیند انتخاب شود، نه اینکه ابتدا یک مدل انتخاب شود و سپس شرایط پروژه با آن تطبیق داده شود.
