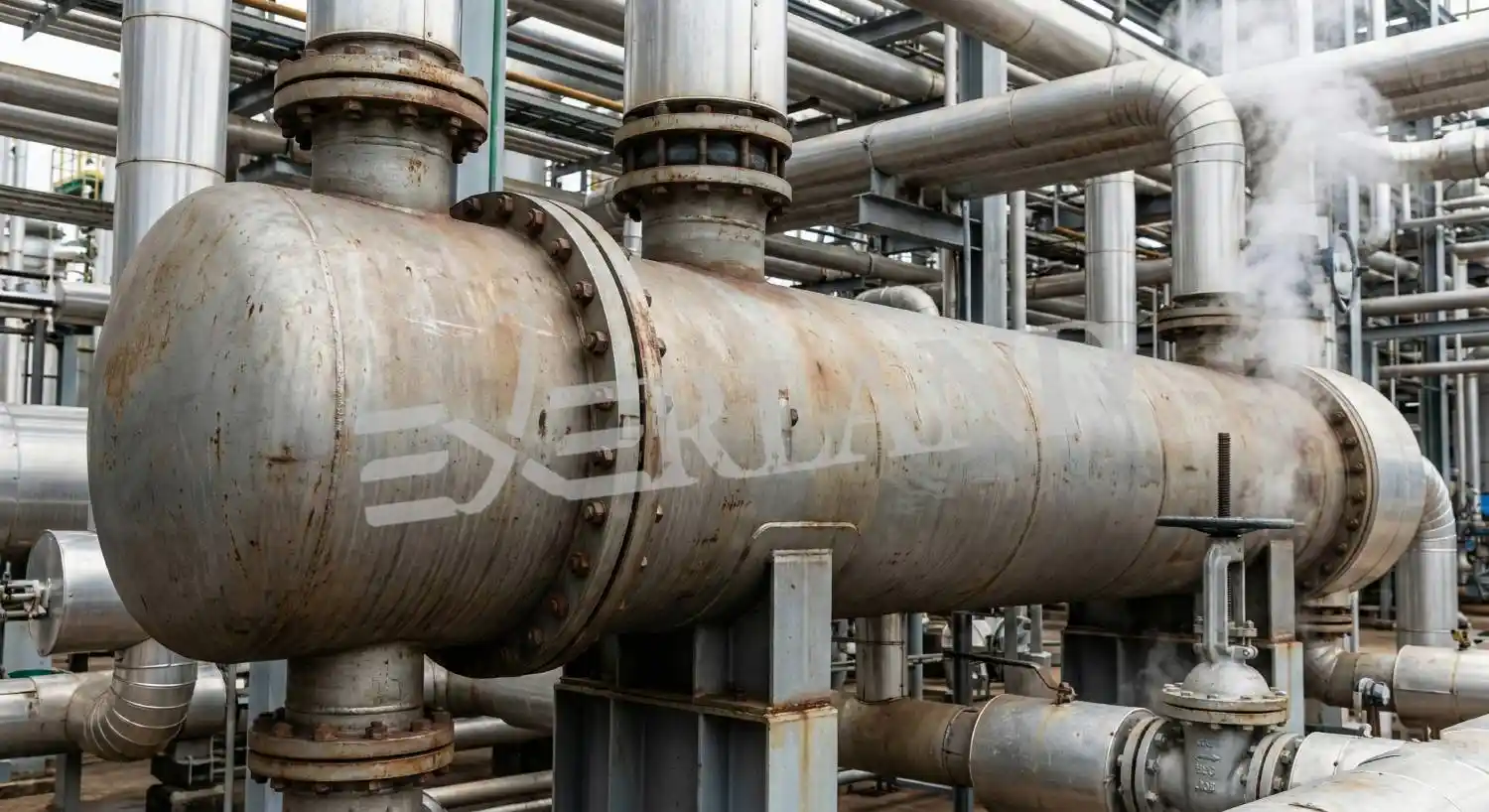

مبدل حرارتی فولادی بهتر است یا سایر مدلها؟ بررسی دقیق مزایا، عملکرد و مقایسه مهندسی انواع مبدلهای حرارتی صنعتی
مبدل حرارتی فولادی (Steel Heat Exchanger) یکی از پرکاربردترین تجهیزات انتقال حرارت در صنایع سنگین، پالایشگاهها، نیروگاهها، سیستمهای HVAC و فرآیندهای شیمیایی است. انتخاب این نوع مبدل در مقایسه با گزینههایی مانند آلومینیوم، مس یا تیتانیوم همیشه تصمیمی ساده نیست؛ زیرا این انتخاب معمولاً بر پایه یک تحلیل چندمعیاره انجام میشود که عواملی مانند راندمان حرارتی، مقاومت در برابر خوردگی، هزینه سرمایهگذاری و نگهداری، طول عمر تجهیز و شرایط عملیاتی را در نظر میگیرد.
فولاد به دلیل استحکام مکانیکی بالا، توانایی تحمل فشار و دمای زیاد و همچنین قابلیت ساخت در ابعاد بزرگ، در بسیاری از کاربردهای صنعتی بهعنوان گزینهای قابلاعتماد شناخته میشود. با این حال، در برخی شرایط خاص ممکن است متریالهای دیگر عملکرد بهتری ارائه دهند. برای مثال، در کاربردهایی که انتقال حرارت بسیار سریع و ابعاد فشرده اهمیت دارد، مبدل حرارتی صفحه ای (Plate Heat Exchanger) با صفحات فلزی نازک و سطح انتقال حرارت بالا میتواند راندمان حرارتی بالاتری نسبت به بسیاری از مبدلهای سنتی ارائه دهد.
به همین دلیل در طراحی سیستمهای انتقال حرارت، انتخاب متریال و نوع مبدل باید بر اساس شرایط واقعی فرآیند، نوع سیال، دما و فشار کاری، و همچنین ملاحظات اقتصادی انجام شود. در ادامه این بررسی مهندسی، مزایا و محدودیتهای مبدل حرارتی فولادی را در مقایسه با سایر گزینهها تحلیل میکنیم تا مشخص شود در چه شرایطی این نوع مبدل بهترین انتخاب محسوب میشود و چه زمانی استفاده از گزینههایی مانند مبدلهای صفحهای میتواند کارآمدتر باشد.
مبدل حرارتی فولادی چیست و چگونه کار میکند؟
مبدل حرارتی فولادی تجهیزی است که از فولاد کربنی یا فولاد ضدزنگ (Stainless Steel) ساخته میشود و وظیفه آن انتقال انرژی حرارتی بین دو سیال بدون اختلاط مستقیم آنهاست. این نوع مبدل به دلیل استحکام مکانیکی بالا، تحمل دما و فشار قابلتوجه و دوام مناسب در محیطهای صنعتی، در بسیاری از فرآیندهای حرارتی مورد استفاده قرار میگیرد.
در صنایع مختلف، مبدلهای حرارتی فولادی در طراحیها و پیکربندیهای متنوعی ساخته میشوند تا متناسب با شرایط فرآیندی بهترین عملکرد را ارائه دهند. یکی از نمونههای رایج در این حوزه، مبدل حرارتی هواخنک عمودی است که در آن دفع حرارت از طریق جریان هوا و بدون نیاز به مصرف آب انجام میشود. در این نوع مبدل، آرایش عمودی لولهها و فنها کمک میکند تا انتقال حرارت بهصورت مؤثر انجام شده و در عین حال فضای نصب بهینهتری در برخی واحدهای صنعتی فراهم شود.
ساختار رایج آن شامل:
- لولههای فولادی (در مبدل پوسته و لوله)
- صفحات فولادی (در مبدل صفحهای)
- پوسته نگهدارنده فشار بالا
- نازلهای ورودی و خروجی سیال
ویژگی اصلی فولاد در این کاربرد، ترکیب مقاومت مکانیکی بالا و پایداری در شرایط دمایی و فشاری شدید است.

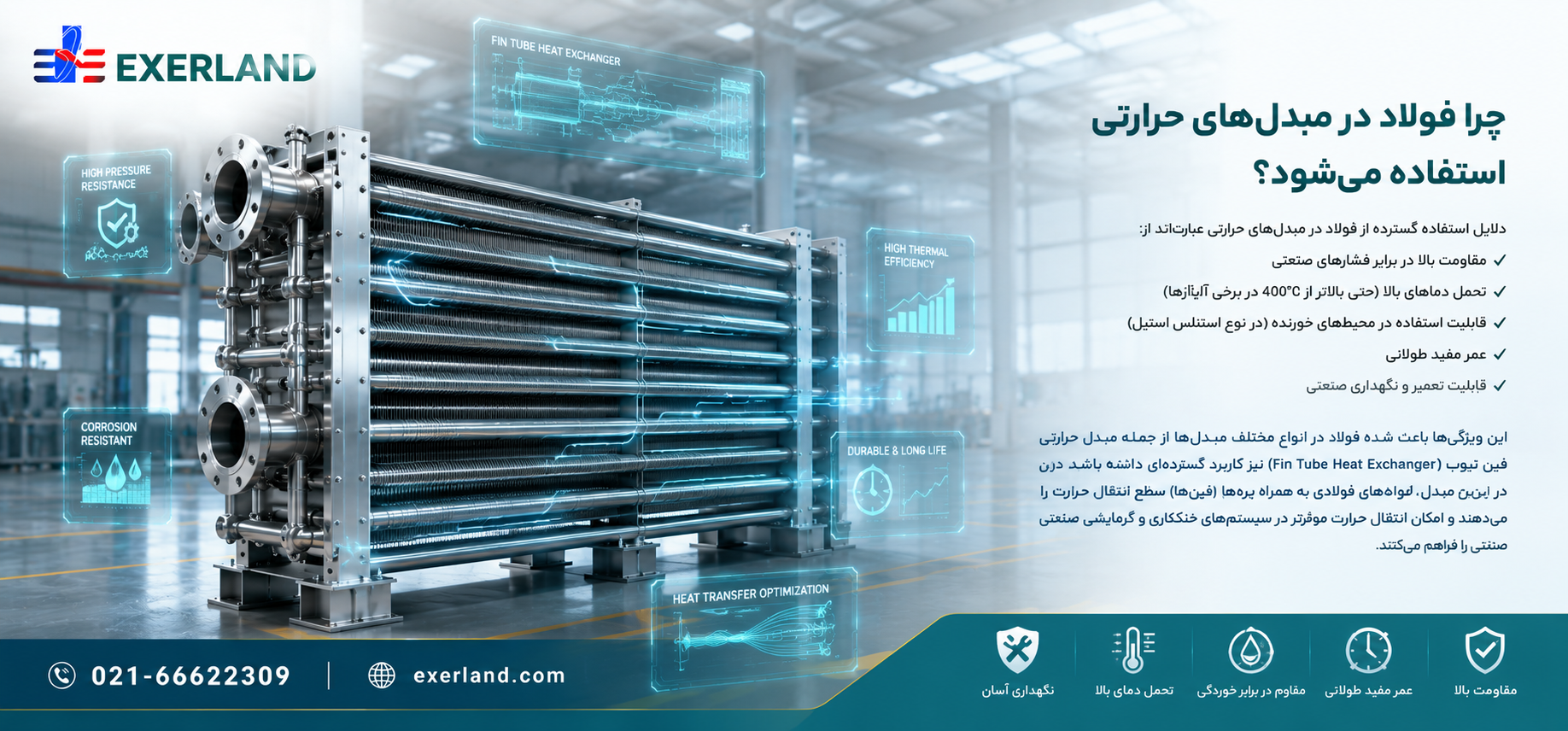

چرا فولاد در مبدلهای حرارتی استفاده میشود؟
دلایل استفاده گسترده از فولاد در مبدلهای حرارتی عبارتاند از:
- مقاومت بالا در برابر فشارهای صنعتی
- تحمل دماهای بالا (حتی بالاتر از 400°C در برخی آلیاژها)
- قابلیت استفاده در محیطهای خورنده (در نوع استنلس استیل)
- عمر مفید طولانی
- قابلیت تعمیر و نگهداری صنعتی
این ویژگیها باعث شده فولاد در انواع مختلف مبدلها از جمله مبدل حرارتی فین تیوب (Fin Tube Heat Exchanger) نیز کاربرد گستردهای داشته باشد. در این نوع مبدل، لولههای فولادی به همراه پرهها (فینها) سطح انتقال حرارت را افزایش میدهند و امکان انتقال حرارت مؤثرتر در سیستمهای خنککاری و گرمایشی صنعتی را فراهم میکنند.
مقایسه مبدل حرارتی فولادی با سایر متریالها
برای درک بهتر عملکرد، باید فولاد را با سایر مواد رایج مقایسه کنیم:
مبدل حرارتی آلومینیومی
- انتقال حرارت بالا
- وزن کم
- مقاومت پایین در برابر فشار و خوردگی
مبدل حرارتی مسی
- هدایت حرارتی بسیار بالا
- مناسب سیستمهای کوچک
- هزینه بالا و محدودیت مکانیکی
مبدل حرارتی تیتانیومی
- مقاومت بسیار بالا در برابر خوردگی
- مناسب محیطهای دریایی
- هزینه بسیار بالا
مبدل حرارتی فولادی (کربنی و استنلس)
- تعادل بین قیمت، مقاومت و عملکرد
- مناسب صنایع سنگین
- انعطافپذیر در طراحی
برای نمونه، در برخی سیستمهای بازیافت انرژی و تهویه صنعتی از مبدل حرارتی دوار (Rotary Heat Exchanger) استفاده میشود که میتواند با استفاده از متریالهای مقاوم مانند فولاد ساخته شود. در این نوع مبدل، یک روتور چرخان حرارت را بین دو جریان هوا منتقل میکند و به بهبود بهرهوری انرژی در سیستمهای بزرگ کمک میکند.
جدول مقایسه انواع مبدل حرارتی بر اساس متریال
| کاربرد | هزینه | مقاومت فشار | مقاومت خوردگی | راندمان حرارتی | نوع متریال |
|---|---|---|---|---|---|
| صنایع سنگین | کم | بسیار بالا | پایین | متوسط | فولاد کربنی |
| HVAC، غذایی | متوسط | بالا | بالا | خوب | استنلس استیل |
| خودرو، سبک | کم | پایین | متوسط | بالا | آلومینیوم |
| سیستمهای کوچک | بالا | متوسط | متوسط | بسیار بالا | مس |
| دریایی | بسیار بالا | بالا | بسیار بالا | متوسط | تیتانیوم |
عملکرد حرارتی مبدل فولادی
عملکرد حرارتی در مبدلهای فولادی به عوامل زیر وابسته است:
- ضخامت دیواره لوله یا صفحه
- ضریب هدایت حرارتی فولاد
- سرعت جریان سیال
- میزان تلاطم (Turbulence)
- رسوبگذاری داخلی
فولاد نسبت به مس و آلومینیوم هدایت حرارتی کمتری دارد، اما این ضعف با افزایش سطح و طراحی هندسی مناسب جبران میشود.
از نظر فیزیکی، فولاد نسبت به موادی مانند مس و آلومینیوم هدایت حرارتی کمتری دارد. با این حال، این محدودیت در بسیاری از طراحیهای صنعتی از طریق افزایش سطح انتقال حرارت، استفاده از آرایشهای لولهای یا پرهای و طراحی هندسی مناسب جبران میشود؛ به همین دلیل مبدلهای فولادی همچنان در بسیاری از کاربردهای صنعتی عملکرد بسیار قابل قبولی ارائه میدهند.
در برخی سیستمهای حرارتی، بهویژه در کاربردهایی که نیاز به تولید مستقیم گرما وجود دارد، از مبدل حرارتی الکتریکی نیز استفاده میشود. در این نوع تجهیزات، انرژی الکتریکی توسط المنتهای حرارتی به گرما تبدیل شده و سپس این گرما از طریق بدنه یا سیال واسط به محیط یا فرآیند منتقل میشود. انتخاب متریال مناسب برای بدنه و اجزای این مبدلها، از جمله فولاد یا فولاد ضدزنگ، میتواند به افزایش دوام، ایمنی و کارایی سیستم کمک کند.
فرمول اصلی انتقال حرارت در مبدلهای فولادی
بار حرارتی مبدل
Q = m × Cp × ΔT
در این رابطه:
- Q = توان حرارتی انتقالی
- m = دبی جرمی سیال
- Cp = ظرفیت حرارتی ویژه
- ΔT = اختلاف دما

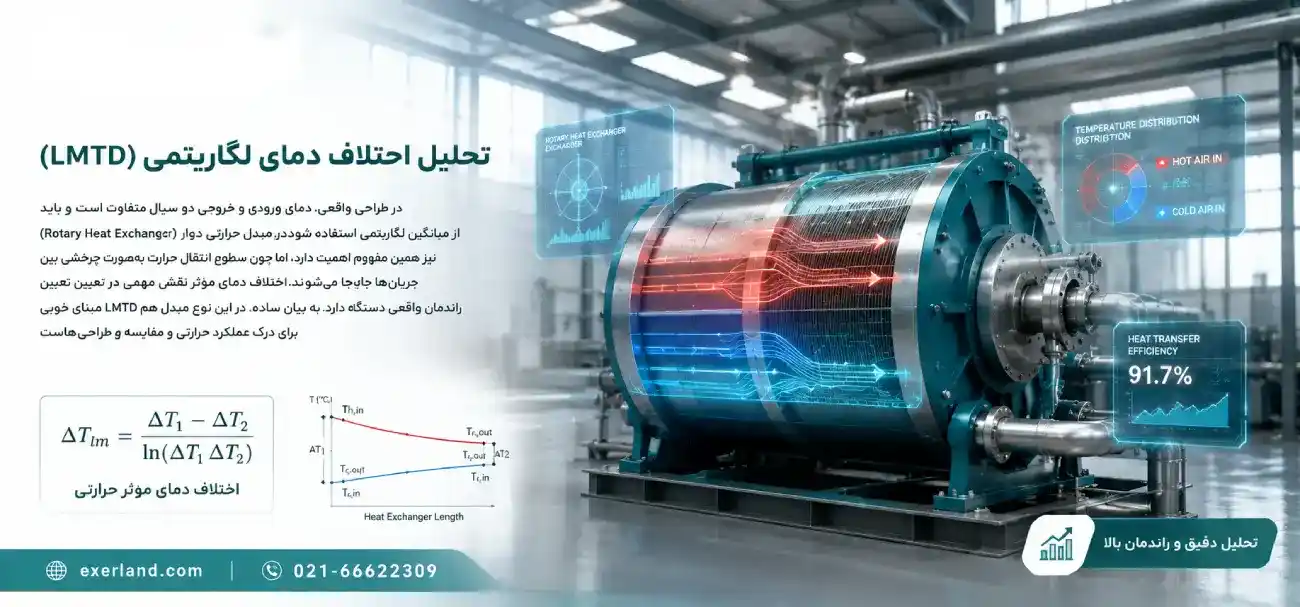

فرمول انتقال حرارت کلی (مهمترین رابطه طراحی)
انتقال حرارت کلی
Q = U × A × ΔTlm
در این رابطه، پارامتر U (ضریب انتقال حرارت) به شدت تحت تأثیر جنس فولاد، رسوب و طراحی هندسی است.

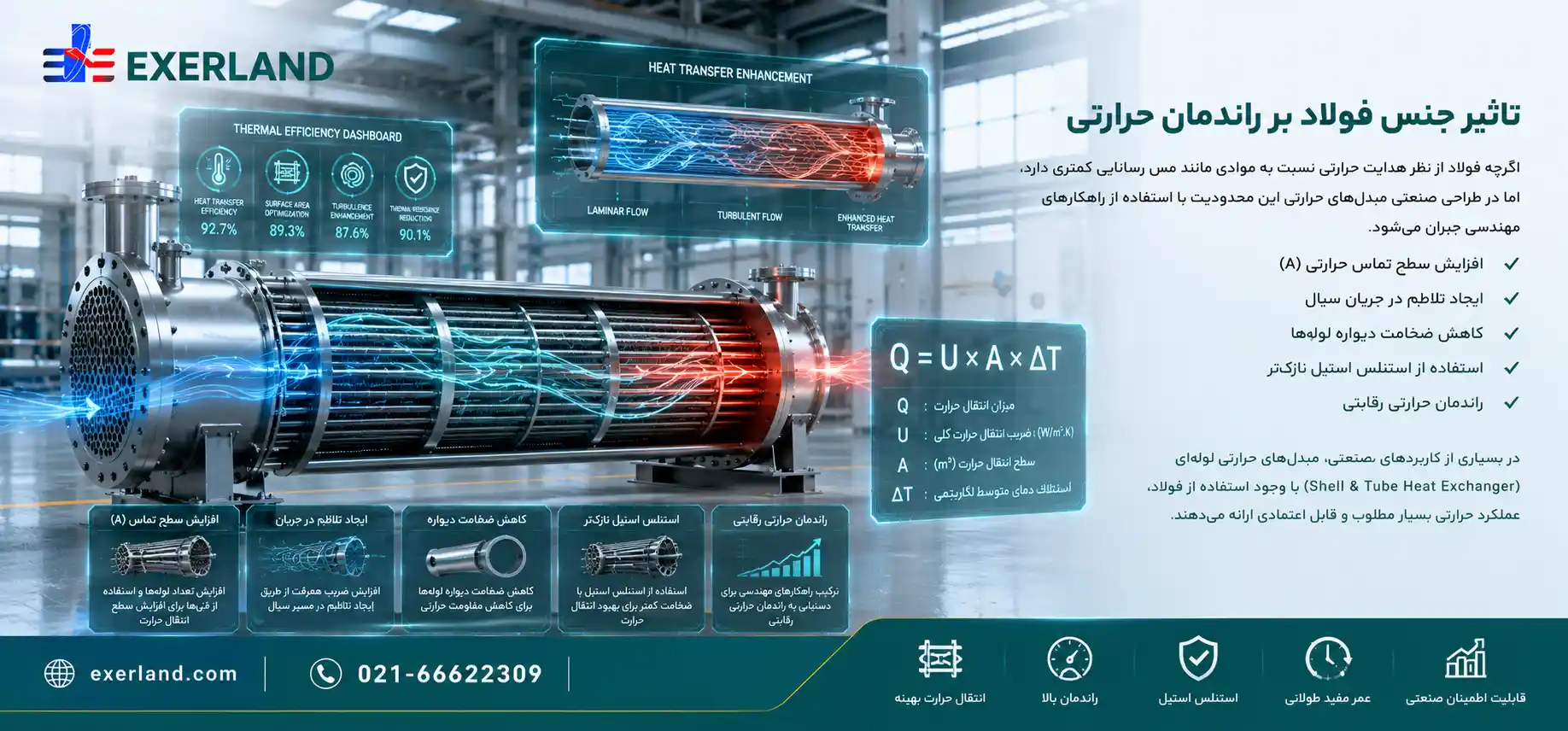

تاثیر جنس فولاد بر راندمان حرارتی
فولاد بهتنهایی رسانای ضعیفتری نسبت به مس است، اما در طراحی صنعتی:
- افزایش سطح تماس (A)
- ایجاد تلاطم در جریان
- کاهش ضخامت دیواره
- استفاده از استنلس استیل نازکتر
باعث میشود راندمان کلی سیستم بسیار رقابتی شود.
اگرچه فولاد از نظر هدایت حرارتی نسبت به موادی مانند مس رسانایی کمتری دارد، اما در طراحی صنعتی مبدلهای حرارتی این محدودیت با استفاده از راهکارهای مهندسی جبران میشود. افزایش سطح تماس حرارتی (A) از طریق تعداد بیشتر لولهها، ایجاد تلاطم در جریان سیال برای افزایش ضریب همرفت، و همچنین کاهش ضخامت دیواره لولهها از جمله روشهایی هستند که به بهبود انتقال حرارت کمک میکنند. علاوه بر این، استفاده از استنلس استیل با ضخامت کمتر در برخی کاربردها امکان کاهش مقاومت حرارتی دیواره را فراهم میسازد. به همین دلیل، در بسیاری از کاربردهای صنعتی، مبدل های حرارتی لوله ای (Shell and Tube Heat Exchangers) با وجود استفاده از فولاد، همچنان قادرند راندمان حرارتی رقابتی و عملکرد قابل اعتمادی در شرایط عملیاتی مختلف ارائه دهند.
مزایای مبدل حرارتی فولادی در صنعت
- تحمل فشار بالا در سیستمهای بخار
- عملکرد پایدار در دماهای بالا
- مناسب برای سیالات خورنده (نوع استنلس)
- قابلیت استفاده در مقیاس بزرگ صنعتی
- هزینه نگهداری پایینتر نسبت به تیتانیوم

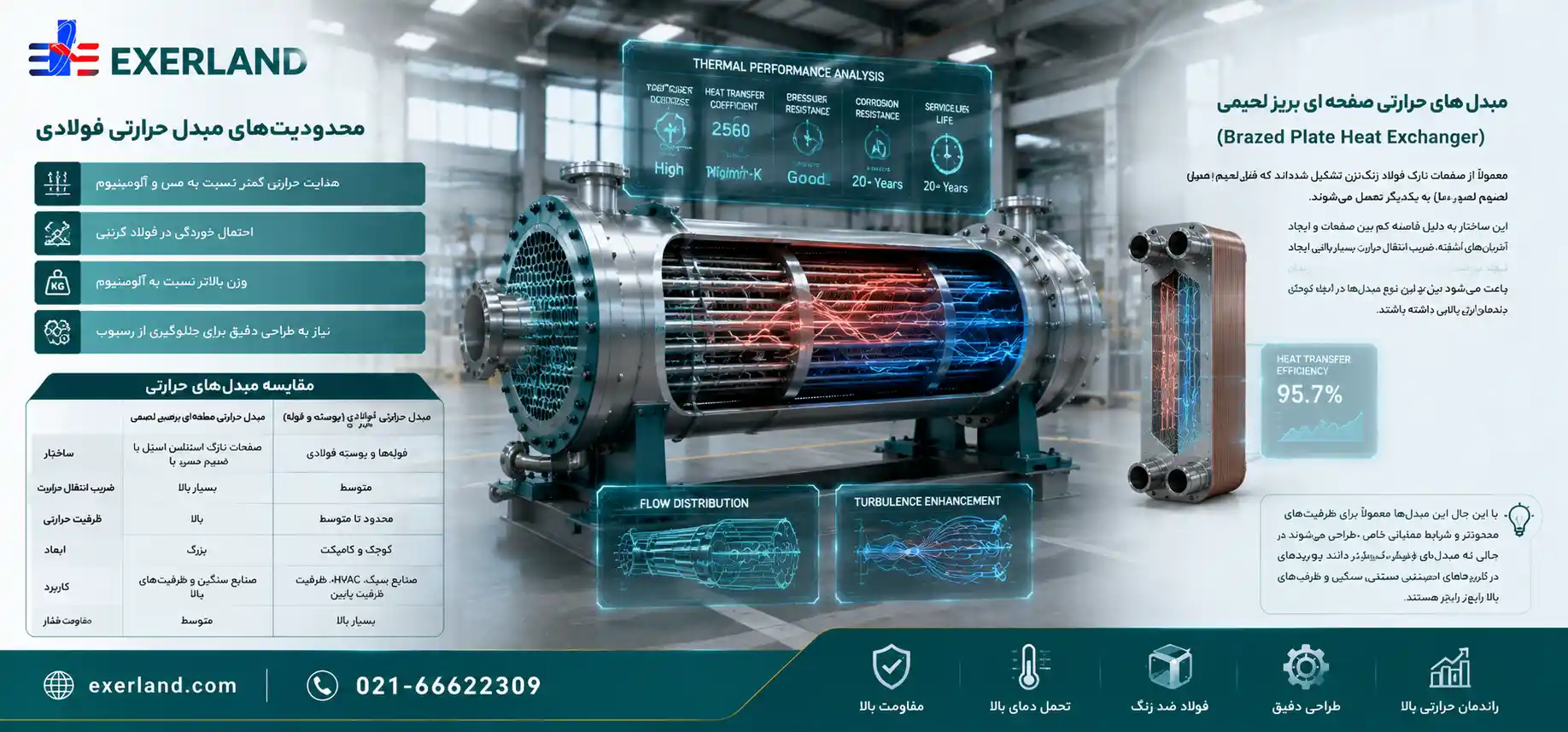

محدودیتهای مبدل حرارتی فولادی
با وجود مزایا، محدودیتهایی نیز وجود دارد:
- هدایت حرارتی کمتر نسبت به مس و آلومینیوم
- احتمال خوردگی در فولاد کربنی
- وزن بالاتر نسبت به آلومینیوم
- نیاز به طراحی دقیق برای جلوگیری از رسوب
در مقایسه، مبدل های حرارتی صفحه ای بریز لحیمی (Brazed Plate Heat Exchanger) معمولاً از صفحات نازک فولاد زنگنزن تشکیل شدهاند که با فلز لحیم (معمولاً مس) به یکدیگر متصل میشوند. این ساختار به دلیل فاصله کم بین صفحات و ایجاد جریانهای آشفته، ضریب انتقال حرارت بسیار بالایی ایجاد میکند و باعث میشود این نوع مبدلها در ابعاد کوچک راندمان حرارتی بالایی داشته باشند.
با این حال، این مبدلها معمولاً برای ظرفیتهای محدودتر و شرایط عملیاتی خاص طراحی میشوند، در حالی که مبدلهای فولادی بزرگتر مانند پوسته و لوله در کاربردهای صنعتی سنگین و ظرفیتهای بالا رایجتر هستند.
تاثیر خوردگی بر عملکرد فولاد
خوردگی یکی از مهمترین عوامل افت راندمان در مبدلهای فولادی است.
اثرات:
- کاهش ضخامت دیواره
- افزایش مقاومت حرارتی
- کاهش سطح مؤثر انتقال حرارت
- افزایش احتمال نشتی
در نتیجه استفاده از استنلس استیل (304 یا 316) در محیطهای خورنده ضروری است.
به همین دلیل در محیطهایی که احتمال خوردگی بالا است، استفاده از فولاد زنگنزن (Stainless Steel) مانند گریدهای 304 یا 316 رایج است. این آلیاژها به دلیل وجود کروم و در مورد 316 همچنین مولیبدن، مقاومت بسیار بهتری در برابر خوردگی دارند و عمر عملیاتی مبدل را افزایش میدهند.
در برخی طراحیها مانند مبدل حرارتی لوله U‑Tube، لولهها به شکل U خم میشوند و هر دو سر آنها به یک صفحه لوله متصل است. این طراحی علاوه بر امکان انبساط حرارتی مناسب لولهها، امکان بازرسی و تمیزکاری بهتر دسته لوله را نیز فراهم میکند. در چنین مبدلهایی، انتخاب متریال مقاوم در برابر خوردگی برای لولهها اهمیت ویژهای دارد، زیرا خرابی یا نشتی در این بخش مستقیماً بر عملکرد کل مبدل تأثیر میگذارد.

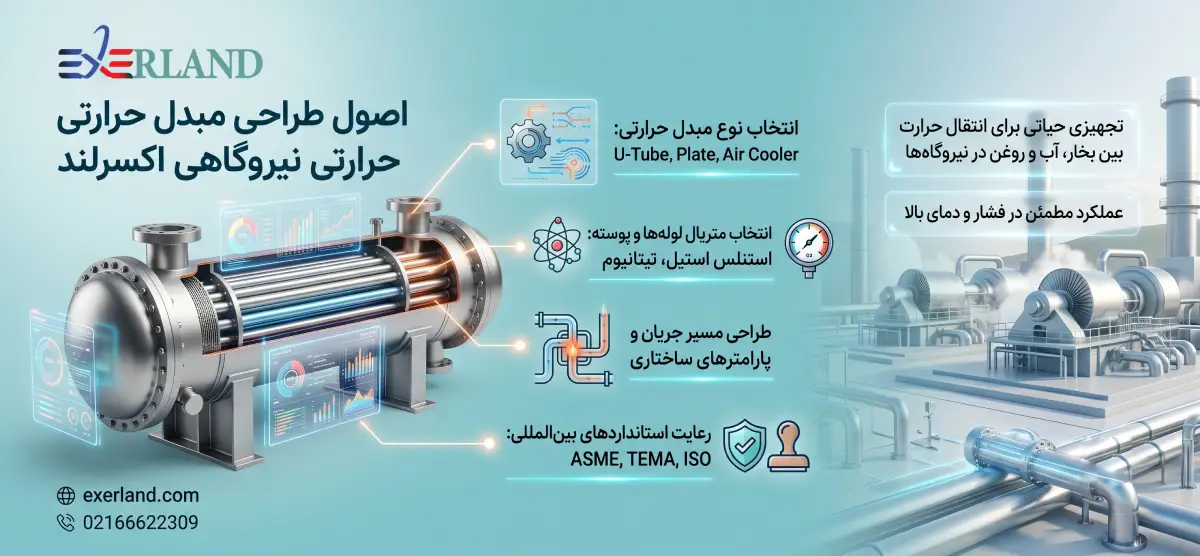

نقش تلاطم جریان در افزایش راندمان
در مبدلهای فولادی، افزایش راندمان بیشتر از طریق طراحی هندسی انجام میشود تا جنس ماده.
- افزایش Reynolds Number
- ایجاد جریان آشفته
- کاهش لایه مرزی حرارتی
نمودارهای مقایسه عملکرد متریال مبدل حرارتی
جنس مبدل vs راندمان حرارتی
مس > آلومینیوم > استنلس استیل > فولاد کربنی
جنس مبدل vs مقاومت مکانیکی
فولاد > تیتانیوم > استیل > آلومینیوم > مس
جنس مبدل vs هزینه کل سیستم
تیتانیوم > مس > استیل > فولاد > آلومینیوم

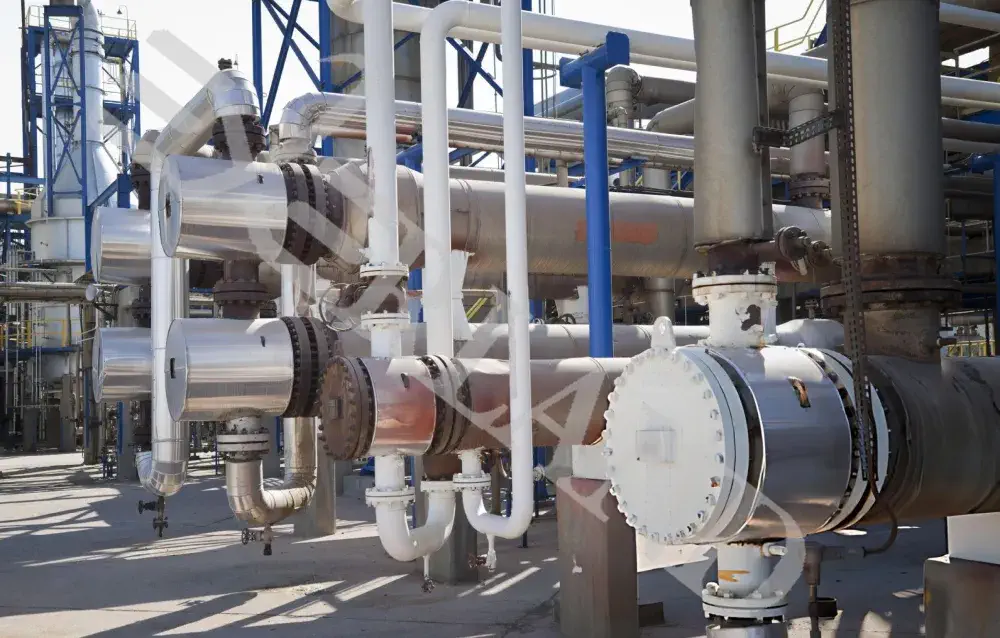

کاربردهای صنعتی مبدل حرارتی فولادی
- نیروگاههای بخار
- پالایشگاهها
- صنایع پتروشیمی
- سیستمهای HVAC صنعتی
- صنایع فولاد و سیمان
- خطوط انتقال حرارت سیالات داغ
در کنار انواع متداول مبدلها، مبدل حرارتی دوار (Rotary Heat Exchanger) نیز در برخی کاربردهای صنعتی مورد استفاده قرار میگیرد. در این نوع مبدل، یک روتور یا چرخ دوار با سطوح فلزی، بهطور متناوب در معرض جریان سیال گرم و سرد قرار میگیرد و از طریق ذخیره و انتقال حرارت در هنگام چرخش، انرژی گرمایی را بین دو جریان منتقل میکند.
این نوع مبدل بهویژه در سیستمهای تهویه صنعتی و بازیافت حرارت از گازهای خروجی کاربرد دارد و به دلیل ساختار فولادی و دوام بالا، برای کار در شرایط عملیاتی سخت مناسب است.
نقش ضریب انتقال حرارت کلی (U) در مبدلهای فولادی
مهمترین پارامتر عملکردی در مبدلهای حرارتی، ضریب انتقال حرارت کلی (U) است. در مبدل فولادی، این ضریب تحت تأثیر چند لایه مقاومت حرارتی قرار دارد:
- مقاومت فیلم سیال گرم
- مقاومت دیواره فولادی
- مقاومت فیلم سیال سرد
- مقاومت رسوب (Fouling)
به همین دلیل در بهرهبرداری واقعی، عواملی مانند سرعت جریان سیال، کیفیت سیال و کنترل رسوب، نقش مهمتری از خود جنس فلز در تعیین عملکرد مبدل ایفا میکنند.
در مبدل حرارتی پوسته و لوله تک پاس (Single-Pass Shell & Tube) که یکی از سادهترین آرایشهای جریان در مبدلها محسوب میشود، سیال داخل لولهها تنها یکبار از ابتدا تا انتهای مبدل عبور میکند. در چنین طراحیای، به دلیل مسیر مستقیم جریان، شرایط تشکیل لایههای فیلم سیال و احتمال تجمع رسوب میتواند تأثیر محسوسی بر مقدار U داشته باشد؛ بنابراین مدیریت جریان و نگهداری مناسب سیستم اهمیت ویژهای پیدا میکند.
در نتیجه، در تحلیل عملکرد مبدلهای فولادی، کنترل مقاومتهای فیلمی و رسوب اغلب عامل تعیینکنندهتر از هدایت حرارتی خود دیواره فولادی است.
مقایسه رفتار انتقال حرارت فولاد با سایر متریالها
مس:
- هدایت حرارتی بسیار بالا
- انتقال سریع انرژی
- مناسب سیستمهای کوچک
آلومینیوم:
- وزن کم
- انتقال حرارت بالا
- ضعف در فشار و خوردگی
فولاد:
- هدایت حرارتی متوسط
- اما پایداری بالا در شرایط واقعی
- عملکرد پایدار در طول زمان
نتیجه مهندسی:
در سیستمهای صنعتی، پایداری عملکرد مهمتر از پیک راندمان لحظهای است.
فرمول کلیدی انتقال حرارت در تحلیل مقایسهای
انتقال حرارت کلی
Q = U × A × ΔTlm
در مبدل فولادی، افزایش سطح A و بهبود جریان، ضعف هدایت حرارتی را جبران میکند.
بیشتر بخوانید: مبدل حرارتی آب به آب چیست و چه کاربردی دارد؟
تاثیر جنس مبدل بر راندمان واقعی (نه تئوری)
راندمان واقعی سیستم به موارد زیر وابسته است:
- کیفیت سطح داخلی
- میزان رسوبگذاری
- سرعت جریان
- طراحی هندسی
- جنس متریال
در بسیاری از سیستمها مشاهده شده که:
مبدل فولادی تمیز، راندمانی بالاتر از مبدل مسی رسوبگرفته دارد.
به همین دلیل در بسیاری از سیستمها مشاهده شده است که یک مبدل فولادی با سطح تمیز و شرایط بهرهبرداری مناسب میتواند راندمان بالاتری نسبت به یک مبدل مسی دچار رسوب داشته باشد. این مسئله نشان میدهد که نگهداری مناسب و طراحی صحیح جریان، گاهی حتی مهمتر از هدایت حرارتی ذاتی ماده هستند. در مبدلهایی مانند مبدل حرارتی فین پلیت (Fin‑Plate Heat Exchangers) نیز اگرچه وجود فینها سطح انتقال حرارت را به طور قابل توجهی افزایش میدهد، اما در صورت تجمع رسوبات یا آلودگی روی سطوح فین، عملکرد حرارتی میتواند به سرعت کاهش یابد؛ بنابراین کنترل شرایط بهرهبرداری و برنامههای تمیزکاری نقش مهمی در حفظ راندمان واقعی این نوع مبدلها دارد.
جدول تحلیل عملکرد واقعی متریالها در شرایط صنعتی
| پایداری عملکرد | حساسیت به رسوب | راندمان بلندمدت | راندمان اولیه | متریال |
|---|---|---|---|---|
| متوسط | بالا | متوسط تا پایین | متوسط | فولاد کربنی |
| بالا | متوسط | بالا | خوب | استنلس استیل |
| ضعیف | بالا | کاهش سریع | بالا | آلومینیوم |
| متوسط | متوسط | کاهش متوسط | بسیار بالا | مس |
| بسیار بالا | بسیار کم | بالا | متوسط | تیتانیوم |
افت فشار در مبدل حرارتی فولادی
افت فشار یکی از مهمترین پارامترهای طراحی است که مستقیماً بر مصرف انرژی پمپها تأثیر میگذارد.
در مبدل فولادی:
- زبری سطح داخلی بیشتر از مس است
- احتمال ایجاد لایه مرزی ضخیمتر وجود دارد
- اما طراحی صنعتی میتواند این اثر را کنترل کند
رابطه افت فشار با سرعت جریان
افت فشار در جریان
ΔP ∝ ρ × v²
نتیجه مهم:
افزایش سرعت جریان باعث افزایش نمایی افت فشار میشود، نه خطی.
تحلیل اثر رسوب (Fouling) در مبدل فولادی
رسوب یکی از عوامل اصلی افت راندمان در بلندمدت است.
در فولاد:
- رسوب معدنی (کربنات کلسیم) شایع است
- رسوب باعث افزایش مقاومت حرارتی میشود
- راندمان به مرور زمان کاهش مییابد
اما مزیت فولاد:
قابلیت شستشو و تمیزکاری صنعتی (CIP) بسیار بالا است.
رابطه مقاومت رسوب در راندمان
مقاومت رسوب
R_f = (1/U_dirty) - (1/U_clean)
هرچه R_f افزایش یابد، راندمان سیستم کاهش مییابد.
بیشتر بخوانید: مقایسه فنی مبدل پوسته و لوله با مبدل حرارتی دو لوله ای از دیدگاه طراحی و راندمان
نمودارهای مقایسه عملکرد متریال مبدل حرارتی
متریال vs راندمان اولیه
مس > آلومینیوم > استنلس استیل > فولاد کربنی
متریال vs راندمان بعد از 1 سال کارکرد
استنلس استیل > فولاد > مس > آلومینیوم
متریال vs افت فشار عملیاتی
آلومینیوم < مس < استنلس استیل < فولاد (بسته به طراحی)
رفتار فولاد در دما و فشار بالا
یکی از نقاط قوت اصلی فولاد:
- تحمل فشارهای بسیار بالا (تا چندین ده بار)
- عملکرد پایدار در دماهای بالای 400°C
- عدم تغییر شکل در شرایط سیکلی
این ویژگی در صنایع بخار و نیروگاهی بسیار حیاتی است.
تحلیل اقتصادی عملکرد (Cost vs Performance)
در انتخاب مبدل حرارتی، فقط راندمان مهم نیست.
فولاد:
- هزینه اولیه متوسط
- هزینه نگهداری پایین
- عمر بالا
مس:
- هزینه اولیه بالا
- راندمان بالا
- حساس به خوردگی
تیتانیوم:
- هزینه بسیار بالا
- عمر بسیار زیاد
- مناسب کاربرد خاص
در بسیاری از پروژهها:
کمترین هزینه کل عمر (LCC) در مبدل فولادی به دست میآید، نه بیشترین راندمان لحظهای.
نقش ضریب انتقال حرارت کلی (U) در مبدلهای فولادی
مهمترین پارامتر عملکردی در مبدل های حرارتی، ضریب انتقال حرارت کلی (U) است. در مبدل فولادی، این ضریب تحت تأثیر چند لایه مقاومت حرارتی قرار دارد:
- مقاومت فیلم سیال گرم
- مقاومت دیواره فولادی
- مقاومت فیلم سیال سرد
- مقاومت رسوب (Fouling)
در عمل، محدودکننده اصلی همیشه جنس فولاد نیست، بلکه لایههای سیال و رسوب هستند.
مقایسه رفتار انتقال حرارت فولاد با سایر متریالها
مس:
- هدایت حرارتی بسیار بالا
- انتقال سریع انرژی
- مناسب سیستمهای کوچک
آلومینیوم:
- وزن کم
- انتقال حرارت بالا
- ضعف در فشار و خوردگی
فولاد:
- هدایت حرارتی متوسط
- اما پایداری بالا در شرایط واقعی
- عملکرد پایدار در طول زمان
نتیجه مهندسی:
در سیستمهای صنعتی، پایداری عملکرد مهمتر از پیک راندمان لحظهای است.
فرمول کلیدی انتقال حرارت در تحلیل مقایسهای
انتقال حرارت کلی
Q = U × A × ΔTlm
در مبدل فولادی، افزایش سطح A و بهبود جریان، ضعف هدایت حرارتی را جبران میکند.
یکی از رایجترین نمونهها، مبدل حرارتی پوسته و لوله دوپاس (Two-Pass Shell and Tube Heat Exchanger) است. در این نوع مبدل، سیال درون لولهها در دو مسیر رفت و برگشت جریان پیدا میکند که باعث افزایش زمان تماس حرارتی، بهبود توزیع دما و افزایش کارایی انتقال حرارت میشود. این طراحی در کنار استحکام بالای فولاد، آن را به گزینهای بسیار متداول در سیستمهای صنعتی تبدیل کرده است.
تاثیر جنس مبدل بر راندمان واقعی (نه تئوری)
راندمان واقعی سیستم به موارد زیر وابسته است:
- کیفیت سطح داخلی
- میزان رسوبگذاری
- سرعت جریان
- طراحی هندسی
- جنس متریال
در بسیاری از سیستمها مشاهده شده که:
مبدل فولادی تمیز، راندمانی بالاتر از مبدل مسی رسوبگرفته دارد.
جدول تحلیل عملکرد واقعی متریالها در شرایط صنعتی
| پایداری عملکرد | حساسیت به رسوب | راندمان بلندمدت | راندمان اولیه | متریال |
|---|---|---|---|---|
| متوسط | بالا | متوسط تا پایین | متوسط | فولاد کربنی |
| بالا | متوسط | بالا | خوب | استنلس استیل |
| ضعیف | بالا | کاهش سریع | بالا | آلومینیوم |
| متوسط | متوسط | کاهش متوسط | بسیار بالا | مس |
| بسیار بالا | بسیار کم | بالا | متوسط | تیتانیوم |
افت فشار در مبدل حرارتی فولادی
افت فشار یکی از مهمترین پارامترهای طراحی است که مستقیماً بر مصرف انرژی پمپها تأثیر میگذارد.
در مبدل فولادی:
- زبری سطح داخلی بیشتر از مس است
- احتمال ایجاد لایه مرزی ضخیمتر وجود دارد
- اما طراحی صنعتی میتواند این اثر را کنترل کند
رابطه افت فشار با سرعت جریان
افت فشار در جریان
ΔP ∝ ρ × v²
تحلیل اثر رسوب (Fouling) در مبدل فولادی
رسوب یکی از عوامل اصلی افت راندمان در بلندمدت است.
در فولاد:
- رسوب معدنی (کربنات کلسیم) شایع است
- رسوب باعث افزایش مقاومت حرارتی میشود
- راندمان به مرور زمان کاهش مییابد
اما مزیت فولاد:
قابلیت شستشو و تمیزکاری صنعتی (CIP) بسیار بالا است.
رابطه مقاومت رسوب در راندمان
مقاومت رسوب
R_f = (1/U_dirty) - (1/U_clean)
هرچه R_f افزایش یابد، راندمان سیستم کاهش مییابد.

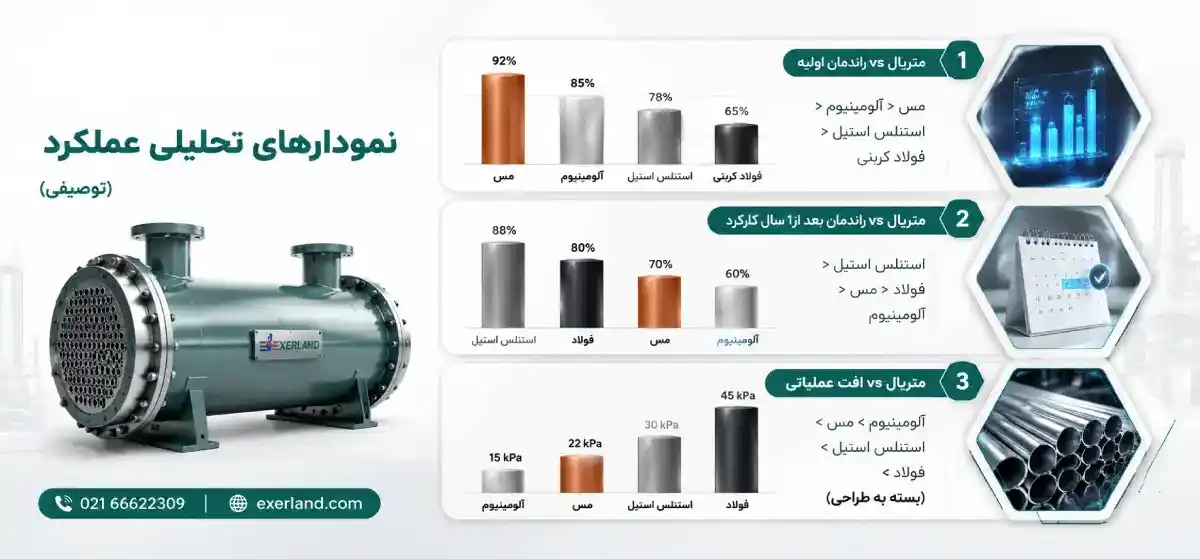

نمودارهای تحلیلی عملکرد (توصیفی)
1. متریال vs راندمان اولیه
مس > آلومینیوم > استنلس استیل > فولاد کربنی
2. متریال vs راندمان بعد از 1 سال کارکرد
استنلس استیل > فولاد > مس > آلومینیوم
3. متریال vs افت فشار عملیاتی
آلومینیوم < مس < استنلس استیل < فولاد (بسته به طراحی)
رفتار فولاد در دما و فشار بالا
یکی از نقاط قوت اصلی فولاد:
- تحمل فشارهای بسیار بالا (تا چندین ده بار)
- عملکرد پایدار در دماهای بالای 400°C
- عدم تغییر شکل در شرایط سیکلی
این ویژگیها باعث شده فولاد در صنایع بخار، نیروگاهها، پالایشگاهها و سیستمهای حرارتی سنگین نقش بسیار مهمی داشته باشد. در بسیاری از این کاربردها، انواع مختلف مبدلهای حرارتی با ساختارهای متنوع مورد استفاده قرار میگیرند. برای مثال، در برخی سیستمهای گرمایشی و خنککاری از مبدل حرارتی رادیاتور پره ای استفاده میشود که با بهرهگیری از پرهها، سطح انتقال حرارت را افزایش داده و کارایی تبادل حرارتی را بهبود میدهد. در چنین تجهیزاتی نیز انتخاب متریال مقاوم مانند فولاد میتواند به افزایش دوام و پایداری عملکرد در شرایط کاری سخت کمک کند.
تحلیل اقتصادی مبدل حرارتی (Cost vs Performance)
در انتخاب مبدل حرارتی، فقط راندمان مهم نیست.
فولاد:
- هزینه اولیه متوسط
- هزینه نگهداری پایین
- عمر بالا
مس:
- هزینه اولیه بالا
- راندمان بالا
- حساس به خوردگی
تیتانیوم:
- هزینه بسیار بالا
- عمر بسیار زیاد
- مناسب کاربرد خاص
در بسیاری از پروژهها:
کمترین هزینه کل عمر (LCC) در مبدل فولادی به دست میآید، نه بیشترین راندمان لحظهای.
به همین دلیل در بسیاری از پروژههای صنعتی، معیار تصمیمگیری صرفاً راندمان لحظهای نیست؛ بلکه کمترین هزینه کل در طول عمر تجهیز (Life Cycle Cost – LCC) اهمیت بیشتری پیدا میکند. در بسیاری از موارد، این تحلیل نشان میدهد که مبدل حرارتی فولادی میتواند از نظر اقتصادی گزینه بهینهتری باشد.
در برخی کاربردها نیز از تجهیزاتی مانند مبدل حرارتی صفحه ای واشردار (Gasketed Plate Heat Exchanger) استفاده میشود که به دلیل ساختار ماژولار، امکان بازکردن صفحات برای شستوشو و تعمیرات را فراهم میکند. با این حال، انتخاب متریال صفحات و شرایط کاری همچنان نقش مهمی در تعیین هزینههای نگهداری و طول عمر این نوع مبدلها دارد.

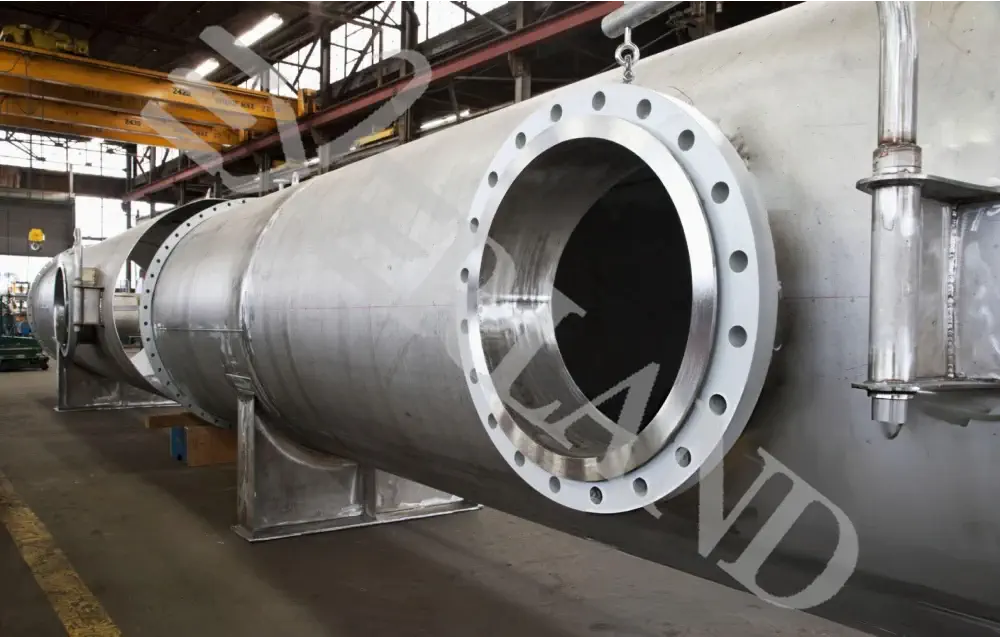

نقش مبدل حرارتی فولادی در طراحی صنعتی
مبدلهای فولادی به دلیل استحکام بالا، در بسیاری از صنایع به عنوان گزینه استاندارد انتخاب میشوند. این تجهیز بهخصوص در شرایط زیر عملکرد بسیار قابل اعتمادی دارد:
- فشارهای بالا (High Pressure Systems)
- دماهای بالا (High Temperature Processes)
- سیالات آلوده یا نیمهخورنده
- سیستمهای دائماً در حال کار (Continuous Operation)
در این میان، مبدل های حرارتی اسپیرال (Spiral Heat Exchangers) که اغلب از صفحات فولادی ساخته میشوند، به دلیل ساختار مارپیچی خود امکان ایجاد مسیر جریان یکنواخت و کاهش نقاط تجمع رسوبات را فراهم میکنند. این ویژگی باعث میشود چنین مبدلهایی در فرآیندهایی که سیالات دارای ذرات یا آلودگی هستند نیز عملکرد مؤثری داشته باشند و قابلیت بهرهبرداری پایدار در شرایط صنعتی سخت را ارائه دهند.
انتخاب مبدل بر اساس نوع صنعت
صنایع نفت و گاز
در این صنعت، فولاد تقریباً انتخاب پیشفرض است.
دلایل:
- فشار بالا
- سیالات هیدروکربنی
- نیاز به ایمنی بالا
نیروگاهها
- بخار داغ
- سیکلهای حرارتی شدید
- نیاز به دوام طولانی
صنایع غذایی
- معمولاً استنلس استیل استفاده میشود
- بهداشت و خوردگی مهمتر از فشار است
HVAC صنعتی
- تعادل بین هزینه و راندمان
- استفاده از فولاد یا استیل بسته به شرایط
در سیستمهای فرآیندی و همچنین چیلرهای تراکمی مورد استفاده در پالایشگاهها و مجتمعهای پتروشیمی، معمولاً از مبدلهای پوسته و لوله فولادی استفاده میشود؛ زیرا چیلر تراکمی در این صنایع تحت بار حرارتی سنگین و کارکرد دائمی قرار دارد و نیاز به اطمینان عملکرد بسیار بالا دارد.
جدول انتخاب مبدل حرارتی بر اساس صنعت
| اولویت طراحی | دلیل انتخاب | متریال پیشنهادی | صنعت |
|---|---|---|---|
| ایمنی | فشار بالا | فولاد کربنی / استیل | نفت و گاز |
| پایداری | دما بالا | فولاد آلیاژی | نیروگاه |
| خوردگی | بهداشت | استنلس استیل 316 | غذایی |
| مقاومت | خورندگی شدید | تیتانیوم / استیل خاص | شیمیایی |
| اقتصادی | هزینه + راندمان | استیل / فولاد | HVAC |
معیارهای کلیدی انتخاب مبدل حرارتی فولادی
فشار طراحی (Design Pressure)
فولاد بهترین عملکرد را در فشارهای بالا دارد.
دمای کاری
افزایش دما باعث کاهش انتخاب مواد ضعیفتر مانند آلومینیوم میشود.
نوع سیال
- آب تمیز → فولاد مناسب
- سیالات خورنده → استیل 316 یا آلیاژ خاص
- اسیدها → تیتانیوم
نرخ رسوب (Fouling Factor)
سیالات آلوده نیاز به طراحی مقاومتر دارند.
فرمول طراحی بار حرارتی در انتخاب مبدل
بار حرارتی
Q = m × Cp × ΔT
این رابطه پایهایترین معیار برای تعیین ظرفیت مبدل است.
فرمول انتخاب سطح انتقال حرارت
انتقال حرارت کلی
Q = U × A × ΔTlmدر مبدلهای فولادی، به دلیل هدایت حرارتی کمتر نسبت به برخی فلزات، معمولاً سطح انتقال حرارت (A) بزرگتر طراحی میشود تا ظرفیت انتقال حرارت مورد نیاز تأمین شود.
در برخی کاربردها برای افزایش سطح مؤثر انتقال حرارت از مبدل های حرارتی لوله ای پره دار (Finned Tube Heat Exchanger) استفاده میشود. در این نوع مبدل، پرههایی روی سطح لولهها قرار میگیرند که باعث افزایش قابل توجه سطح تماس با سیال—بهویژه هوا—میشوند. این طراحی بهویژه در سیستمهای خنککاری هوا، بازیافت حرارت و فرآیندهایی که یک طرف تبادل حرارت دارای ضریب انتقال حرارت پایینتری است، کاربرد زیادی دارد.
اثر انتخاب متریال بر هزینه کل پروژه (LCC)
در مهندسی واقعی، فقط هزینه خرید مهم نیست.
هزینه کل شامل:
- خرید اولیه
- انرژی مصرفی
- تعمیرات
- توقف خط تولید
در این چارچوب، انتخاب متریالی مانند فولاد اغلب به دلیل دوام بالا، مقاومت مکانیکی مناسب و قابلیت اطمینان در شرایط صنعتی انجام میشود؛ حتی اگر از نظر هدایت حرارتی نسبت به برخی فلزات عملکرد پایینتری داشته باشد.
برای مثال در مبدل حرارتی هواخنک افقی (Horizontal Air-Cooled Heat Exchanger) که بهطور گسترده در صنایع نفت، گاز و پتروشیمی استفاده میشود، پایداری مکانیکی و مقاومت در برابر شرایط محیطی اهمیت زیادی دارد. در این نوع مبدلها، سیال فرآیندی درون لولهها جریان دارد و هوا توسط فن از روی فینها عبور میکند تا حرارت دفع شود. انتخاب متریال مناسب برای لولهها و سازه، علاوه بر انتقال حرارت مناسب، باید قابلیت تحمل شرایط محیطی، ارتعاش فنها و بهرهبرداری طولانیمدت را نیز فراهم کند.
به همین دلیل در بسیاری از پروژههای صنعتی، تصمیم نهایی درباره متریال نه بر اساس کمترین قیمت اولیه، بلکه بر اساس کمترین هزینه کل در طول عمر تجهیز (LCC) اتخاذ میشود.
تحلیل:
- فولاد → هزینه اولیه متوسط، هزینه عمر پایین
- آلومینیوم → ارزان، اما عمر کوتاه
- تیتانیوم → بسیار گران، اما پایدار
نمودارهای تحلیلی انتخاب متریال
متریال vs هزینه کل عمر
آلومینیوم < فولاد < استیل < مس < تیتانیوم
متریال vs قابلیت اطمینان
فولاد ≈ استیل > تیتانیوم > مس > آلومینیوم
فشار کاری vs انتخاب متریال
فشار بالا → فولاد / استیل
فشار متوسط → استیل
فشار پایین → آلومینیوم
نقش طراحی در بهینهسازی مبدل فولادی
حتی اگر فولاد انتخاب شود، طراحی صحیح تعیینکننده عملکرد نهایی است:
- افزایش سطح تماس حرارتی
- کنترل سرعت جریان
- کاهش نقاط dead zone
- بهینهسازی مسیر جریان
- جلوگیری از افت فشار غیرضروری
رابطه افت فشار و توان مصرفی سیستم
توان پمپ
P = ΔP × Qنتیجه مهندسی:
افزایش افت فشار در مبدل مساوی است با افزایش مستقیم مصرف انرژی پمپها.
بیشتر بخوانید: راهنمای جامع انتخاب مبدل حرارتی پوسته و لوله در کاربردهای صنایع سنگین
مثال صنعتی واقعی (Case Study)
در یک واحد صنعتی تولید بخار:
- مشکل: افت راندمان سیستم حرارتی
- علت: انتخاب نادرست مبدل آلومینیومی در فشار بالا
- جایگزینی: مبدل فولادی کربنی
نتیجه:
- افزایش 25٪ راندمان کلی
- کاهش 40٪ خرابی سیستم
- افزایش عمر تجهیز به بیش از 2.5 برابر
این تجربه نشان داد که مبدل حرارتی پوسته و لوله در کاربردهای صنعتی سنگین، بهویژه در سیستمهای تولید بخار و فرایندهای با فشار بالا، میتواند گزینهای قابلاعتماد و اقتصادی برای بهبود عملکرد و کاهش هزینههای نگهداری باشد.
مزایای کلیدی مبدل حرارتی فولادی در طراحی صنعتی
- تحمل شوک حرارتی
- عملکرد پایدار در سیکلهای طولانی
- مقاومت در برابر تغییرات فشار ناگهانی
- قابلیت استفاده در مقیاس بزرگ صنعتی
در میان انواع مبدلهای صنعتی، مبدل حرارتی هواخنک افقی یکی از کاربردیترین گزینهها برای محیطهای صنعتی بهشمار میرود. این نوع مبدل، با بهرهگیری از جریان هوا برای دفع حرارت، علاوه بر کاهش وابستگی به منابع آبی، در مقیاسهای بزرگ صنعتی نیز عملکردی مؤثر، پایدار و اقتصادی ارائه میدهد.
