در انتخاب و خرید تجهیزات تبادل حرارت، شناخت دقیق انواع مبدل‌ها اهمیت بالایی دارد. مرکز تخصصی اکسرلند به‌عنوان یکی از منابع معتبر در حوزه طراحی و تأمین تجهیزات حرارتی، مجموعه‌ای کامل از اطلاعات و محصولات مرتبط با مبدل حرارتی ارائه می‌دهد. در این مقاله قصد داریم به‌طور کامل با مبدل حرارتی پوسته و لوله آشنا شویم و روش انتخاب دقیق آن در صنایع سنگین را بررسی کنیم.
چرا انتخاب مبدل حرارتی مهم است؟

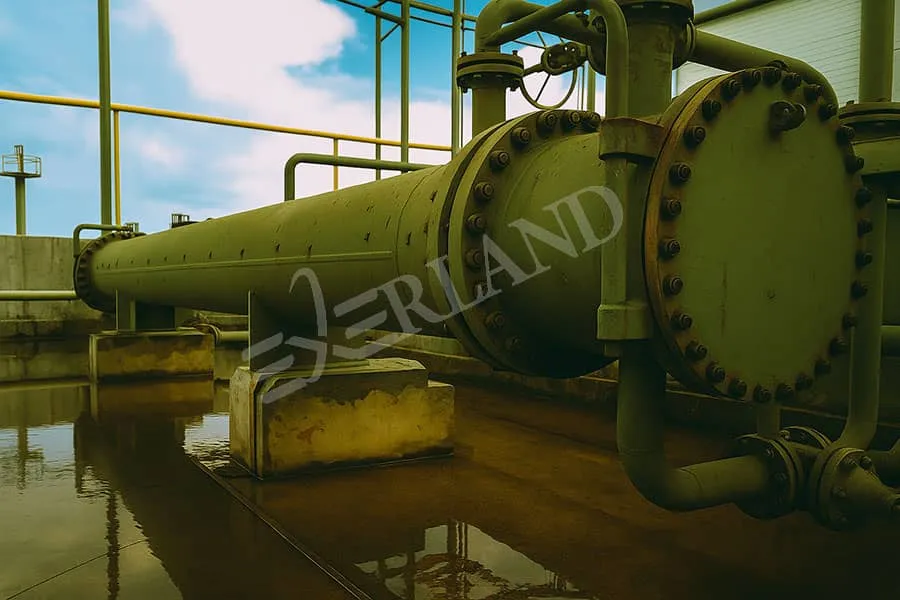

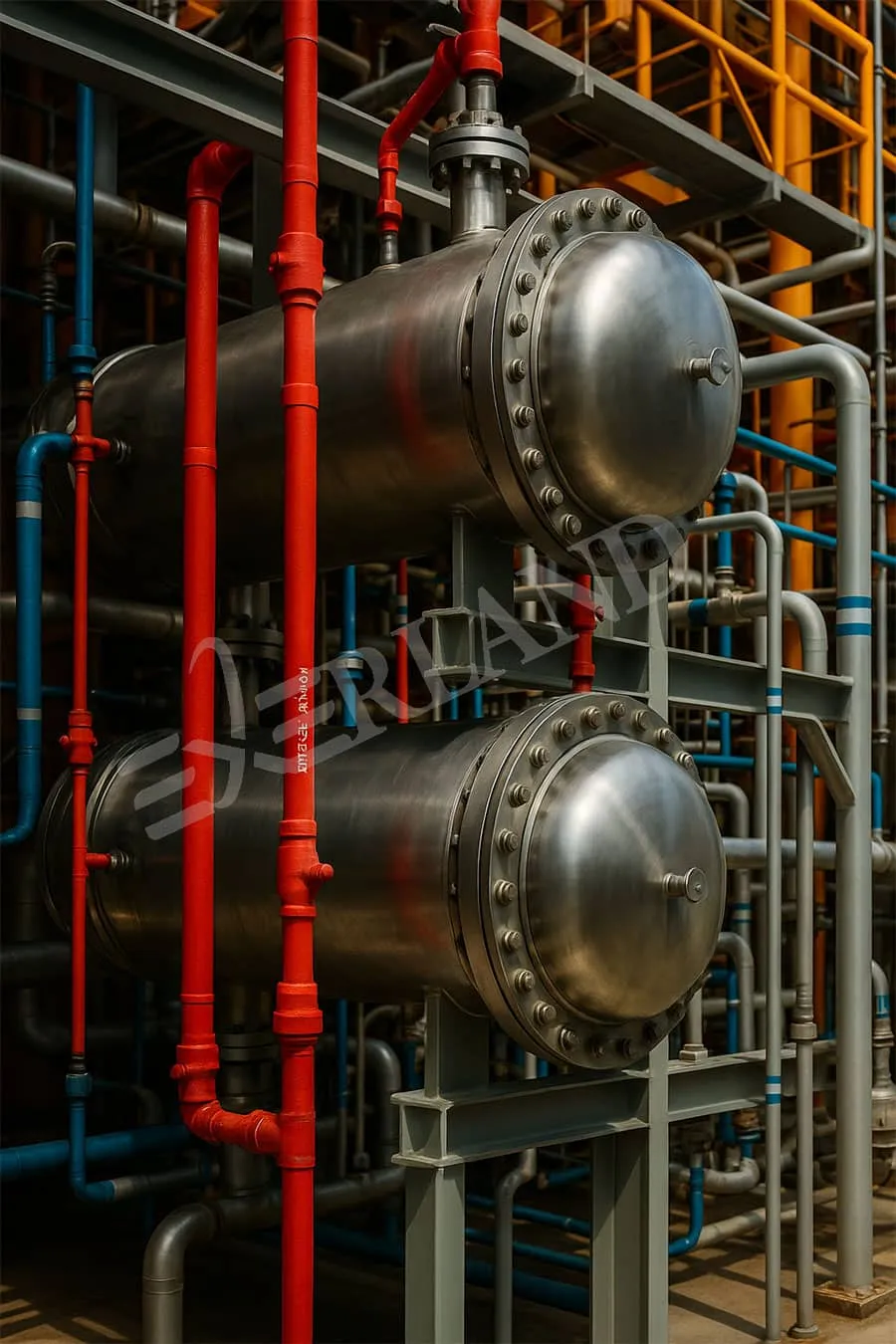

در بسیاری از صنایع سنگین مثل پالایشگاه‌ها، نیروگاه‌ها یا پتروشیمی‌ها، کنترل دقیق دما یک عامل حیاتی محسوب می‌شود. مبدل حرارتی پوسته و لوله یکی از پرکاربردترین تجهیزات انتقال حرارت در این صنایع است که باید با دقت انتخاب شود تا هم راندمان سیستم حفظ شود و هم هزینه نگهداری کاهش پیدا کند.

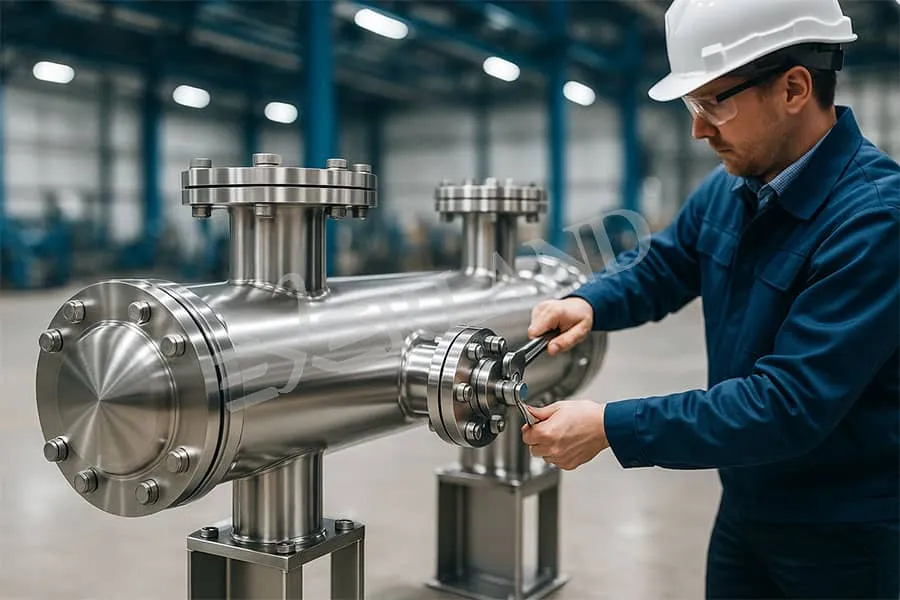

مبدل حرارتی پوسته و لوله چیست؟

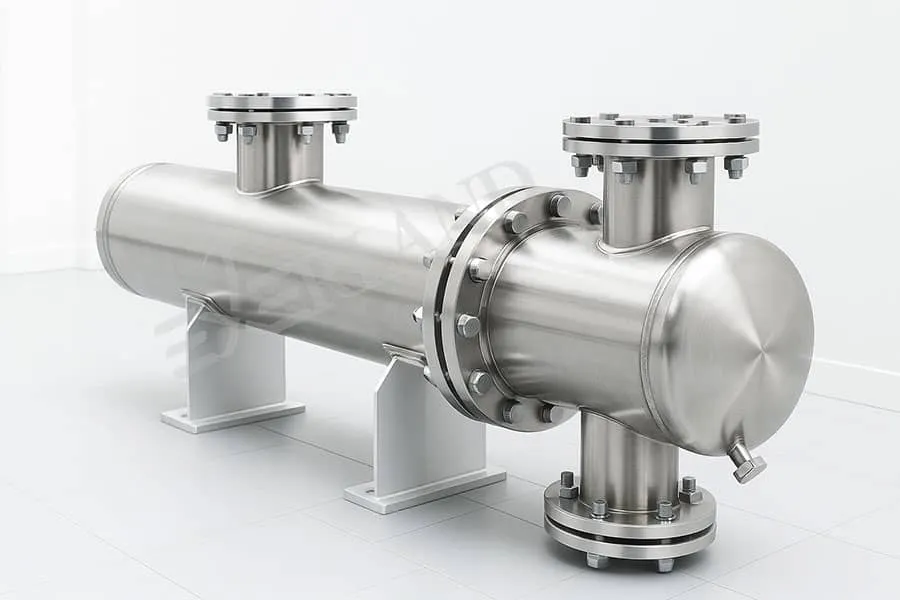

مبدل حرارتی پوسته و لوله از چندین لوله درون یک پوسته فلزی تشکیل شده که سیالات مختلف درون آن جریان پیدا می‌کنند تا تبادل حرارتی انجام شود. این مدل به دلیل طراحی قوی، امکان کار در فشار و دمای بالا را دارد و در صنایع سنگین یک انتخاب اول محسوب می‌شود.
📌 مشاهده محصولات برای خرید مبدل حرارتی پوسته و لوله
مزایا و معایب مبدل پوسته و لوله
| ویژگی | مزایا | معایب |
|---|---|---|
| مقاومت در برابر فشار | بسیار بالا | نیاز به نگهداری منظم |
| تعمیرپذیری | آسان | حجم اشغال زیاد |
| کاربرد صنعتی | بسیار گسترده | ممکن است بازده نسبت به مبدل صفحه‌ای کمتر باشد |

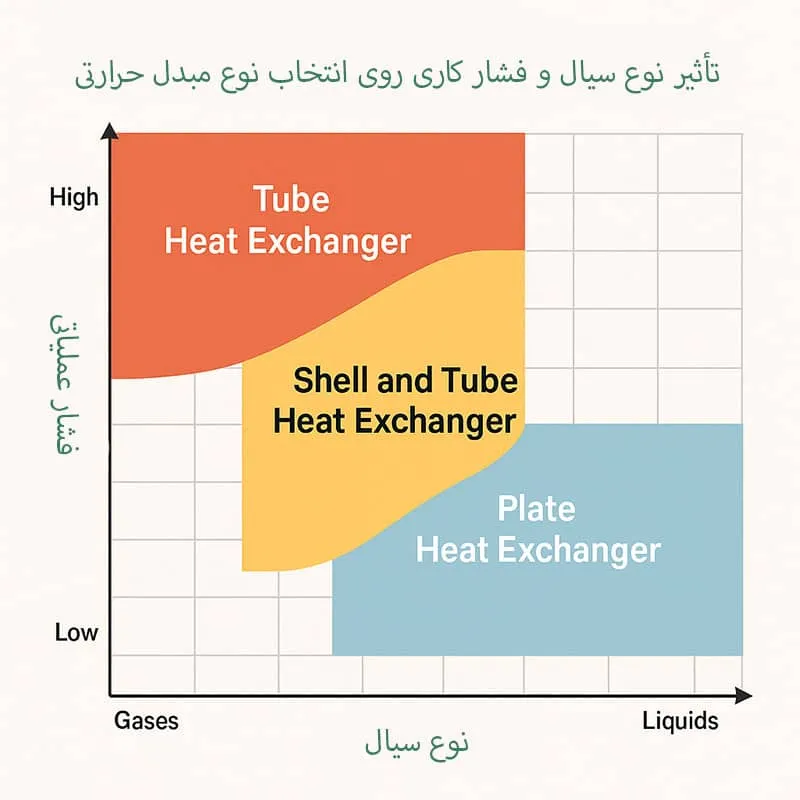

چه عواملی در انتخاب مبدل حرارتی پوسته و لوله مهم هستند؟
برای انتخاب بهترین مدل، به فاکتورهای زیر توجه کنید:
-
نوع سیال: اگر سیال خورنده باشد، باید از جنس مقاوم مثل استیل یا تیتانیوم استفاده شود.
-
فشار کاری: در صنایعی مثل پتروشیمی که فشار بالا مطرح است، فقط مبدل حرارتی پوسته و لوله جواب می‌دهد.
-
دمای سیال: این مدل‌ها به‌راحتی دماهای بالا را تحمل می‌کنند.
-
نوع جریان: اگر نیاز به انتقال حرارت بسیار سریع باشد، طراحی با بافل مناسب بسیار مهم است.
مقایسه مبدل پوسته و لوله با مبدل صفحه‌ای
اگرچه مبدل صفحه‌ای در صنایع سبک و فضاهای کوچک کاربرد دارد، اما در مقابل، مبدل حرارتی پوسته و لوله مناسب محیط‌های صنعتی، دماهای بالا و شرایط خشن است.
🔗 مقایسه مبدل حرارتی پوسته و لوله با مبدل صفحه‌ای

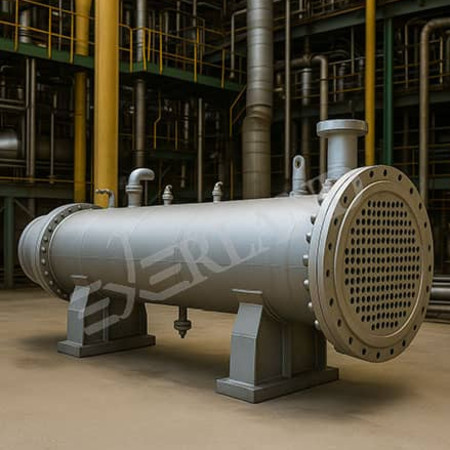

🧾 مشخصات فنی کامل مبدل حرارتی پوسته و لوله
🔹 مشخصات عمومی دستگاه
| پارامتر | مقدار نمونه / توضیح |
|---|---|
| نوع مبدل | پوسته و لوله (Shell & Tube) |
| نوع جریان سیال | جریان مخالف (Counterflow) یا جریان متقاطع (Crossflow) |
| نوع سیالات معمول | آب، بخار، روغن، هوا، مواد شیمیایی خورنده |
| نوع انتقال حرارت | غیر مستقیم (Indirect) |
🔹 ابعاد فیزیکی و ساختاری
| پارامتر | مقدار نمونه |
|---|---|
| قطر پوسته | 150 تا 2000 میلی‌متر |
| طول کل مبدل | 1 تا 6 متر (بسته به ظرفیت) |
| قطر لوله‌ها | 12.7، 15.88 یا 19.05 میلی‌متر (1/2", 5/8", 3/4") |
| ضخامت لوله‌ها | 0.7 تا 1.5 میلی‌متر |
| تعداد لوله‌ها | بین 20 تا 1000 عدد (بسته به قطر پوسته و کاربرد) |
| الگوی لوله‌گذاری | مثلثی (30°)، مربعی (90°)، مربعی چرخیده (45°) |
| بافل (Baffle) | نوع مثلثی یا قطری، با فاصله 20٪ تا 40٪ از قطر پوسته |
| فاصله بین بافل‌ها | معمولاً 100 تا 200 میلی‌متر (یا 25٪ قطر پوسته) |
| هد (Tubesheet Head) | نوع ثابت، قابل جابجایی، فلوتینگ هد (Floating Head) |
🔹 مشخصات مکانیکی و متریال ساخت
| بخش | جنس‌های رایج |
|---|---|
| لوله‌ها | استیل 304 یا 316، مس، تیتانیوم، کربن استیل |
| پوسته | کربن استیل، استیل ضدزنگ (SS316) |
| بافل‌ها | کربن استیل یا استیل |
| صفحه تیوب (Tubesheet) | استیل یا فولاد با روکش سخت |
| جوشکاری‌ها | آرگون TIG / CO2 – استاندارد ASME |
🔹 ظرفیت کاری و عملکرد
| پارامتر | مقدار نمونه |
|---|---|
| فشار کاری (Working Pressure) | 6 تا 40 بار (بسته به طراحی) |
| دمای کاری (Working Temp) | تا 400 درجه سانتی‌گراد |
| ظرفیت حرارتی (Heat Duty) | 50 کیلووات تا 5 مگاوات |
| افت فشار مجاز (ΔP) | 0.3 تا 1.5 بار (بسته به سیال) |
| راندمان حرارتی | 75 تا 90 درصد (در طراحی بهینه) |
🔹 استانداردها و تأییدیه‌ها
-
ASME Section VIII Div 1 (مخازن تحت فشار)
-
TEMA (Tubular Exchanger Manufacturers Association)
-
API 660 (برای کاربردهای نفت و گاز)
-
CE Marking (برای صادرات به اروپا)
-
تست هیدرواستاتیک (Hydro Test) تا 1.5 برابر فشار کاری
📌 نکات کاربردی برای انتخاب مبدل حرارتی پوسته و لوله در صنایع
-
برای سیال‌های خورنده یا فشار بالا، حتماً از جنس استیل 316 یا تیتانیوم استفاده شود.
-
برای نگهداری آسان، از مدل فلوتینگ هد (Floating Head) استفاده کنید.
-
در صورت رسوب‌پذیری بالا، نوع بافل با فاصله زیاد + لوله قابل جداسازی پیشنهاد می‌شود.
-
برای استخر و تاسیسات گرمایشی، اغلب از مبدل حرارتی پوسته و لوله با لوله‌های مسی استفاده می‌شود.
طراحی سفارشی مبدل پوسته و لوله برای صنایع خاص
در پروژه‌های خاص، طراحی با نرم‌افزارهای تخصصی انجام می‌شود. طراحی مبدل حرارتی با aspen یا طراحی مبدل حرارتی با pv elite می‌تواند راندمان سیستم را چند برابر کند.
🔗تمام محصولات برای خرید مبدل حرارتی
سوالات متداول کاربران در باره اناوع مبدل حرارتی برای صنایع
فرق مبدل حرارتی پوسته و لوله با نوع صفحه‌ای چیه؟
مبدل پوسته و لوله مقاوم‌تره، برای فشار و دمای بالا بهتر جواب میده، ولی فضای بیشتری اشغال می‌کنه.
آیا میشه از این مبدل برای استخر هم استفاده کرد؟
بله، اگر دمای آب استخر بالاست و پمپ قوی دارین، کاملاً مناسبه.
برای خرید مبدل حرارتی صنعتی باید به چی توجه کنم؟
نوع سیال، فشار کاری، ظرفیت انتقال حرارت و جنس بدنه خیلی مهمه.
چه جنس‌هایی برای ساخت مبدل حرارتی استفاده میشه؟
استیل، کربن استیل، تیتانیوم – بستگی به خورندگی سیال و کاربرد داره.
مبدل‌های حرارتی دسته دوم خوب هستن؟
اگه تست شده و نشتی نداشته باشه، بعضی وقتا گزینه خوبی برای پروژه‌های محدود بودجه هست.
دعوت برای خرید
📞 مشاوره رایگان خرید تجهیزات صنعتی
مبدل حرارتی پوسته و لوله انتخاب اول صنایع سنگین محسوب میشه چون مقاومت بالا، توان انتقال حرارت عالی و طول عمر بالا داره. فقط لازمه قبل از خرید، شرایط پروژه رو دقیق بررسی کنین و حتماً از طراحی سفارشی بهره ببرین.
