بررسی ۱۰ خطای رایج در انتخاب و نصب مبدل حرارتی پوسته و لوله در سیستم های صنعتی

چرا یک انتخاب اشتباه در مبدل حرارتی می‌تواند کل پروژه را زمین بزند؟

در بسیاری از پروژه‌های صنعتی، از صنایع نفت و گاز گرفته تا پتروشیمی، نیروگاه‌ها و حتی صنایع غذایی، مبدل حرارتی پوسته و لوله (Shell and Tube Heat Exchanger) یکی از حیاتی‌ترین اجزای سیستم انتقال حرارت است. این تجهیز به ظاهر ساده، در عمل یکی از پیچیده‌ترین نقاط تصمیم‌گیری مهندسی محسوب می‌شود.

واقعیت این است که بسیاری از خرابی‌ها، کاهش راندمان‌ها و حتی توقف کامل خطوط تولید، نه به دلیل نقص ساخت، بلکه به خاطر انتخاب نادرست، طراحی غیراصولی یا نصب اشتباه مبدل حرارتی اتفاق می‌افتد. این موضوع به‌خصوص در پروژه‌هایی که با فشار زمانی یا محدودیت بودجه مواجه هستند، بیشتر دیده می‌شود.

از طرفی، افزایش هزینه انرژی در سال‌های اخیر باعث شده که بهینه‌سازی سیستم‌های انتقال حرارت، به یک اولویت استراتژیک تبدیل شود. بنابراین، شناخت خطاهای رایج در انتخاب و نصب مبدل‌های حرارتی، نه فقط یک مزیت، بلکه یک ضرورت مهندسی است.

انتخاب صحیح مبدل حرارتی پوسته و لوله به مجموعه‌ای از عوامل مانند بار حرارتی، نوع سیال، دما، فشار، افت فشار مجاز، متریال و شرایط نصب وابسته است. به همین دلیل، پیش از سفارش باید مشخصات فنی پروژه و گزینه‌های قابل ساخت بررسی شوند. برای آشنایی با مدل‌ها، مشخصات فنی، عوامل مؤثر بر قیمت و فرآیند سفارش، راهنمای انتخاب و خرید مبدل حرارتی پوسته و لوله را بررسی کنید.

در این مقاله، به صورت کاملاً کاربردی و مهندسی، ۱۰ خطای پرتکرار اما بحرانی را بررسی می‌کنیم که بسیاری از مهندسان even با تجربه ممکن است ناخواسته مرتکب آن شوند.

۱. انتخاب نادرست نوع مبدل حرارتی (بدون تحلیل فرآیندی)

یکی از رایج‌ترین اشتباهات، انتخاب مبدل پوسته و لوله صرفاً بر اساس عادت یا تجربه پروژه‌های قبلی است، نه بر اساس تحلیل واقعی شرایط فرآیند.

  چرا انتخاب نوع مبدل حرارتی اهمیت دارد؟

چرا این خطا رخ می‌دهد؟

در بسیاری از سازمان‌ها، یک نوع مبدل به عنوان "گزینه پیش‌فرض" در نظر گرفته می‌شود. در حالی که انتخاب بین مبدل‌های مختلف (شل اند تیوب، صفحه‌ای، هواخنک) باید بر اساس پارامترهای دقیق انجام شود.

پارامترهای کلیدی که نادیده گرفته می‌شوند:

• ویسکوزیته سیال
• احتمال رسوب‌گذاری
• محدودیت فضا
• حساسیت به افت فشار
• هزینه نگهداری

پیامدهای انتخاب اشتباه مبدل حرارتی

کاهش شدید راندمان انتقال حرارت

• افزایش مصرف انرژی
• هزینه‌های تعمیر و نگهداری غیرمنتظره

  مثال صنعتی: تأثیر انتخاب نادرست نوع مبدل  .

۲. محاسبه نادرست بار حرارتی مبدل حرارتی (Heat Duty)

بار حرارتی، پایه و اساس طراحی هر مبدل است. اشتباه در این بخش، مثل ساختن یک ساختمان روی فونداسیون ضعیف است.

فرمول محاسبه بار حرارتی

نام فرمول: محاسبه بار حرارتی
Q = m × Cp × ΔT

که در آن:

• Q: نرخ انتقال حرارت
• m: دبی جرمی سیال
• Cp: ظرفیت گرمایی ویژه
• ΔT: اختلاف دما

اشتباهات رایج در محاسبه Heat Duty

• استفاده از Cp ثابت برای سیالاتی که تغییر فاز دارند
• نادیده گرفتن تغییرات دما در طول فرآیند
• تخمین نادرست دبی واقعی

نتیجه این خطا:

• طراحی undersized → عدم دستیابی به دمای مورد نظر
• طراحی oversized → افزایش هزینه سرمایه‌گذاری

۳. انتخاب نادرست ضریب کلی انتقال حرارت (U)

ضریب کلی انتقال حرارت (Overall Heat Transfer Coefficient) یکی از حساس‌ترین پارامترهای طراحی است. بسیاری از مهندسان به‌جای محاسبه دقیق، از مقادیر تجربی یا جداول عمومی استفاده می‌کنند.

ضریب کلی انتقال حرارت چیست؟

نام فرمول: معادله انتقال حرارت
Q = U × A × ΔT

چه عواملی مقدار U را تغییر می‌دهند؟

مقدار U به شدت وابسته به موارد زیر است:

• نوع سیال (مایع، گاز، دو فازی)
• سرعت جریان
• جنس سطح
• میزان رسوب‌گذاری

خطای رایج:

استفاده از یک مقدار ثابت برای شرایطی که دینامیک هستند.

پیامد استفاده از U نامناسب در طراحی

• طراحی غیرواقعی
• عملکرد ضعیف در شرایط عملیاتی

 ۴. نادیده گرفتن افت فشار در طراحی مبدل حرارتی

 افت فشار یکی از پارامترهایی است که اگر درست محاسبه نشود، کل سیستم را تحت تاثیر قرار می‌دهد.

فرمول محاسبه افت فشار

نام فرمول: افت فشار در جریان
ΔP = f × (L/D) × (ρV²/2)

چرا افت فشار در انتخاب مبدل مهم است؟

چون افت فشار مستقیماً روی موارد زیر اثر دارد:

• مصرف انرژی پمپ
• دبی واقعی سیستم
• پایداری جریان

اشتباه رایج:

تمرکز بیش از حد روی انتقال حرارت و نادیده گرفتن افت فشار.

نتیجه:

سیستمی که از نظر حرارتی درست است، اما از نظر هیدرولیکی شکست می‌خورد.

انتخاب نامناسب متریال (Material Selection)

انتخاب متریال در مبدل حرارتی فقط یک تصمیم اقتصادی نیست، بلکه یک تصمیم حیاتی برای دوام و ایمنی است.

عوامل موثر:

• خورندگی سیال
• دمای عملیاتی
• فشار کاری
• احتمال سایش و رسوب

اشتباهات رایج:

• استفاده از فولاد کربنی در محیط‌های خورنده
• انتخاب آلیاژ گران بدون نیاز واقعی

مثال واقعی:

در یک پروژه پتروشیمی، استفاده از متریال نامناسب باعث شد که مبدل در کمتر از یک سال دچار نشتی شود.

۶. انتخاب نادرست آرایش جریان و تعداد پاس‌ها

 نوع جریان در مبدل (Parallel، Counter، Cross Flow) تاثیر مستقیم بر راندمان دارد.

برای فرآیندهایی که تنش‌های حرارتی ناشی از اختلاف دمای زیاد وجود دارد، مبدل حرارتی UTUBE می‌تواند موجب افزایش پایداری عملکرد و کاهش استهلاک تجهیز شود.

مقایسه جریان موازی، مخالف و Cross Flow

نکته مهم:
جریان مخالف معمولاً بهترین عملکرد را دارد.

چرا جریان مخالف در بسیاری از کاربردها مناسب‌تر است؟

  تأثیر تعداد پاس بر عملکرد مبدل

تعداد پاس مشخص می‌کند سیال چند بار مسیر انتقال حرارت را در داخل مبدل طی می‌کند. تغییر تعداد پاس می‌تواند سرعت جریان، زمان تماس، ضریب انتقال حرارت و افت فشار را تحت تأثیر قرار دهد؛ بنابراین افزایش تعداد پاس الزاماً به معنی افزایش راندمان کلی نیست و باید هم‌زمان محدودیت افت فشار و شرایط عملیاتی بررسی شود.

اشتباه رایج:

انتخاب جریان موازی فقط به خاطر سادگی طراحی.

۷. بی‌توجهی به رسوب‌گذاری مبدل حرارتی (Fouling)

رسوب‌گذاری یکی از مهم‌ترین عوامل کاهش راندمان در طول زمان است.برای فرآیندهایی که تنش‌های حرارتی ناشی از اختلاف دمای زیاد وجود دارد، مبدل حرارتی UTUBE می‌تواند موجب افزایش پایداری عملکرد و کاهش استهلاک تجهیز شود.

رسوب‌گذاری چگونه راندمان مبدل را کاهش می‌دهد؟

چون Fouling باعث کاهش U می‌شود.

 چگونه Fouling را در طراحی مبدل در نظر بگیریم؟

در نظر نگرفتن ضریب Fouling در طراحی اولیه.

نتیجه:

مبدلی که در روز اول عالی کار می‌کند، بعد از چند ماه ناکارآمد می شود.

رسوب‌گذاری به مرور زمان باعث کاهش شدید عملکرد مبدل می‌شود، حتی اگر طراحی اولیه کاملاً درست بوده باشد.

تاثیر Fouling بر عملکرد:

نام فرمول: مقاومت کل انتقال حرارت
1/U = 1/hi + Rf + 1/ho

نکته مهم:
Rf (ضریب رسوب) معمولاً در طراحی دست‌کم گرفته می‌شود، در حالی که در برخی صنایع (مثل نفت و گاز) یکی از پارامترهای کلیدی است.

اثر واقعی در صنعت:

افزایش ضخامت رسوب به اندازه 1 میلی‌متر می‌تواند راندمان را تا ۲۰ الی ۴۰ درصد کاهش دهد.

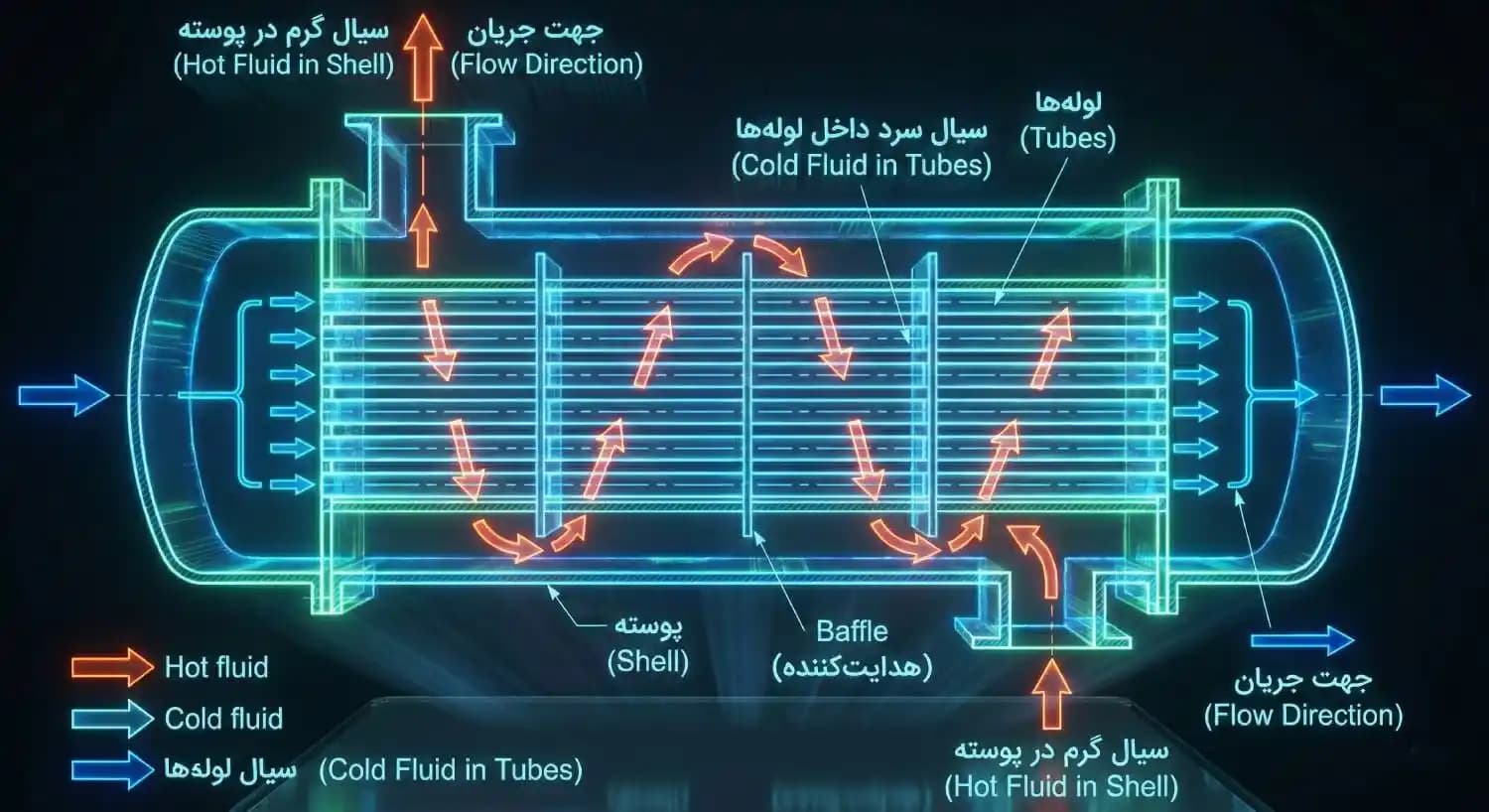

در مبدل‌های پوسته و لوله، بفل‌ها فقط یک قطعه مکانیکی ساده نیستند؛ بلکه یکی از اصلی‌ترین عوامل کنترل جریان و افزایش انتقال حرارت محسوب می‌شوند. طراحی نادرست آن‌ها می‌تواند همزمان باعث افزایش افت فشار و کاهش راندمان شود

.

  بفل در مبدل حرارتی چه نقشی دارد؟

• ایجاد جریان عرضی (Cross Flow) برای افزایش ضریب انتقال حرارت
• جلوگیری از تشکیل نواحی مرده (Dead Zones)
• تثبیت مکانیکی لوله‌ها

  اشتباهات رایج در طراحی بفل‌ها

• انتخاب فاصله بفل بدون تحلیل CFD یا محاسبه دقیق
• استفاده از Baffle Cut بزرگ‌تر از حد استاندارد
• عدم توجه به ارتعاشات ناشی از جریان

در بسیاری از طراحی‌ها، تمرکز صرفاً روی انتقال حرارت است و اثرات مکانیکی ناشی از دما نادیده گرفته می‌شود. این موضوع در دماهای بالا یا اختلاف دمای زیاد، به یکی از دلایل اصلی خرابی تبدیل می‌شود.

فرمول پایه انبساط:

نام فرمول: انبساط حرارتی خطی
ΔL = α × L × ΔT

• ایجاد تنش در نقاط اتصال
• نشتی در Tube Sheet
• شکست مکانیکی در طول زمان

  راهکارهای کنترل انبساط حرارتی

• استفاده از Floating Head Exchanger
• طراحی Expansion Joint
• تحلیل تنش حرارتی در فاز طراحی

  ---

۱۰. نصب نادرست و رعایت نکردن الزامات اجرایی

نصب، مرحله‌ای است که اغلب کم‌اهمیت تلقی می‌شود، در حالی که بسیاری از شکست‌های عملکردی دقیقاً از همین مرحله شروع می‌شوند.

• عدم هم‌راستایی (Misalignment) بین ورودی و خروجی‌ها
• اعمال تنش از سمت لوله‌کشی به نازل‌ها
• نصب بدون در نظر گرفتن فضای سرویس و تعمیرات

  چک‌ لیست نصب اصولی مبدل پوسته و لوله

مثال واقعی صنعتی:

در یک واحد فرآیندی، به دلیل عدم استفاده از Flexible Connection، تنش به نازل وارد شده و در کمتر از ۴ ماه باعث نشتی شده است.

  برای مثال، اعمال تنش ناشی از لوله‌کشی به نازل‌های مبدل می‌تواند باعث ایجاد تنش مکانیکی و در شرایط نامناسب، افزایش احتمال نشتی در اتصالات شود. به همین دلیل، بررسی مسیر لوله‌کشی، ساپورت‌ها و اتصالات انعطاف‌پذیر باید در مرحله طراحی و نصب انجام شود.

مقایسه متریال‌های رایج در مبدل حرارتی پوسته و لوله

  چگونه متریال مناسب مبدل را انتخاب کنیم؟

تحلیل تخصصی:

انتخاب متریال نباید فقط بر اساس ضریب انتقال حرارت انجام شود. در بسیاری از موارد، متریالی با انتقال حرارت کمتر اما مقاومت خوردگی بالاتر، در طولانی‌مدت عملکرد بهتری دارد.برای صنایع فرآیندی که با سیالات خاص و شرایط عملیاتی متفاوت سروکار دارند، مبدل حرارتی اسپیرال یکی از گزینه‌های قابل بررسی در طراحی سیستم انتقال حرارت محسوب می‌شود.

  جریان موازی یا مخالف؛ کدام گزینه مناسب‌تر است؟

نکته مهندسی: در بسیاری از طراحی‌های مبدل حرارتی، جریان مخالف به دلیل ایجاد اختلاف دمای مؤثر مناسب‌تر، گزینه مطلوبی است؛ بااین‌حال انتخاب نهایی به شرایط فرآیند و محدودیت‌های طراحی بستگی دارد.

چگونه از خطاهای طراحی و انتخاب مبدل حرارتی جلوگیری کنیم؟

 برای اینکه این خطاها در پروژه‌های واقعی تکرار نشوند، باید رویکرد طراحی تغییر کند:

1. طراحی مبتنی بر داده (Data-Driven Design)

نه بر اساس تجربه حدسی

2. استفاده از نرم‌افزارهای تخصصی

مثل HTRI یا Aspen

3. در نظر گرفتن شرایط واقعی بهره‌برداری

شامل نوسانات دما و دبی

4. طراحی با حاشیه اطمینان مهندسی

نه بیش از حد محافظه‌کارانه، نه بیش از حد خوش‌بینانه

اگر در مرحله انتخاب فناوری انتقال حرارت هستید، مقایسه مبدل حرارتی صفحه‌ ای با مبدل پوسته و لوله می‌تواند به تصمیم‌گیری اولیه پروژه کمک کند.

چرا محاسبات دقیق در طراحی مبدل حرارتی پوسته و لوله اهمیت دارد؟

 در طراحی مبدل حرارتی پوسته و لوله، هر تصمیمی که بدون محاسبه گرفته شود، در واقع یک ریسک مهندسی است. بسیاری از خطاهایی که در فازهای قبلی بررسی کردیم، مستقیماً ناشی از محاسبات ناقص یا استفاده از فرضیات ساده‌سازی شده هستند.

یک طراحی حرفه‌ای باید بتواند به این سوالات پاسخ دقیق بدهد:

• سطح انتقال حرارت دقیق چقدر است؟
• آیا اختلاف دمای موثر بهینه است؟
• آیا مبدل در شرایط واقعی هم همان عملکرد طراحی را دارد؟
• آیا انتخاب سایز اقتصادی است؟

یکی از مهم‌ترین مفاهیم در طراحی مبدل، اختلاف دمای میانگین لگاریتمی (LMTD) است. این پارامتر نشان می‌دهد که نیروی محرکه واقعی انتقال حرارت در طول مبدل چقدر است.

نام فرمول: اختلاف دمای میانگین لگاریتمی (LMTD)
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

که در آن:

• ΔT1: اختلاف دما در یک سمت مبدل
• ΔT2: اختلاف دما در سمت دیگر

نکته مهندسی:
در جریان مخالف (Counter Flow)، مقدار LMTD بیشتر از جریان موازی است، به همین دلیل راندمان بالاتری دارد. برای بررسی جزئیات محاسبه اختلاف دمای میانگین لگاریتمی، روش استفاده از ΔT1 و ΔT2 و کاربرد آن در طراحی، راهنمای محاسبه LMTD در مبدل حرارتی را مطالعه کنید.

  اعمال ضریب تصحیح LMTD

نام فرمول: LMTD اصلاح شده
ΔTcorrected = F × ΔTlm

نکته مهم:
اگر F کمتر از 0.75 باشد، طراحی معمولاً غیراقتصادی یا ناکارآمد در نظر گرفته می‌شود.

  محاسبه سطح انتقال حرارت

بعد از تعیین بار حرارتی و LMTD، می‌توان سطح مورد نیاز را محاسبه کرد:

نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔTcorrected)

تحلیل:

این فرمول قلب طراحی مبدل است. هر اشتباه در U یا ΔT باعث خطای مستقیم در سایز مبدل می‌شود.

  برای مقایسه مدل‌ها، مشخصات فنی و گزینه‌های قابل سفارش، صفحه مبدل حرارتی پوسته و لوله را بررسی کنید.

محاسبه ضریب کلی انتقال حرارت (U)

ضریب U ترکیبی از مقاومت‌های مختلف انتقال حرارت است:

نام فرمول: ضریب کلی انتقال حرارت
1/U = 1/hi + Rf + 1/ho

که در آن:

• hi: ضریب انتقال حرارت سمت داخل لوله
• ho: ضریب سمت پوسته
• Rf: مقاومت رسوب

نکته مهندسی:
در بسیاری از پروژه‌ها، بیشترین عدم قطعیت مربوط به hi و ho است، نه Rf.

  روش NTU و اثربخشی مبدل حرارتی

در شرایطی که دماهای خروجی مشخص نیستند، از روش NTU استفاده می‌شود.

نام فرمول: تعداد واحد انتقال حرارت
NTU = (U × A) / Cmin

نام فرمول: راندمان مبدل
ε = Qactual / Qmax

کاربرد:

• تحلیل عملکرد واقعی
• طراحی در شرایط ناشناخته
• بررسی راندمان

محاسبه حداکثر انتقال حرارت ممکن

نام فرمول: حداکثر انتقال حرارت
Qmax = Cmin × (Th,in - Tc,in)

که در آن:

• Cmin: حداقل ظرفیت حرارتی بین دو سیال

انتخاب سایز بهینه مبدل حرارتی

انتخاب سایز فقط یک محاسبه ساده نیست، بلکه یک تصمیم اقتصادی-فنی است.

اگر مبدل کوچک باشد:

• دمای خروجی به هدف نمی‌رسد
• راندمان پایین

اگر مبدل بزرگ باشد:

• هزینه اولیه بالا
• اشغال فضای زیاد
• بازگشت سرمایه ضعیف

راهکار:

استفاده از بهینه‌سازی بین:

• CAPEX (هزینه سرمایه‌ای)
• OPEX (هزینه عملیاتی)

نمودارهای مهم در تحلیل عملکرد مبدل حرارتی

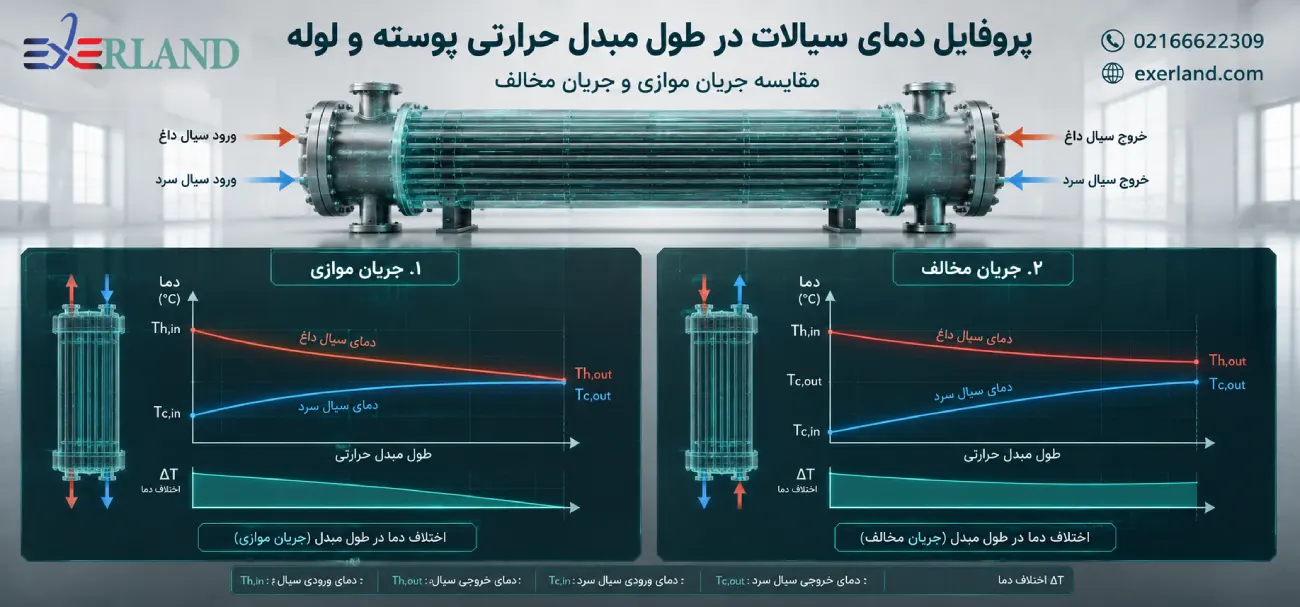

1. نمودار تغییر دما در طول مبدل

نمایش اختلاف جریان موازی و مخالف

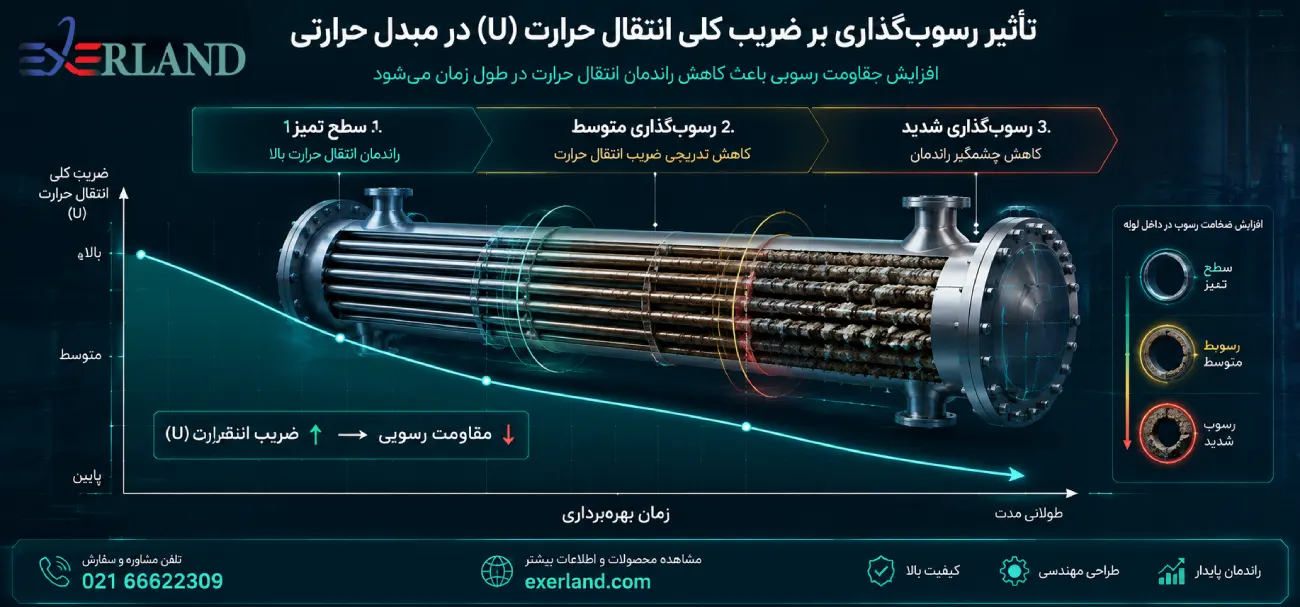

2. نمودار تاثیر Fouling بر U

نشان دادن کاهش راندمان در طول زمان

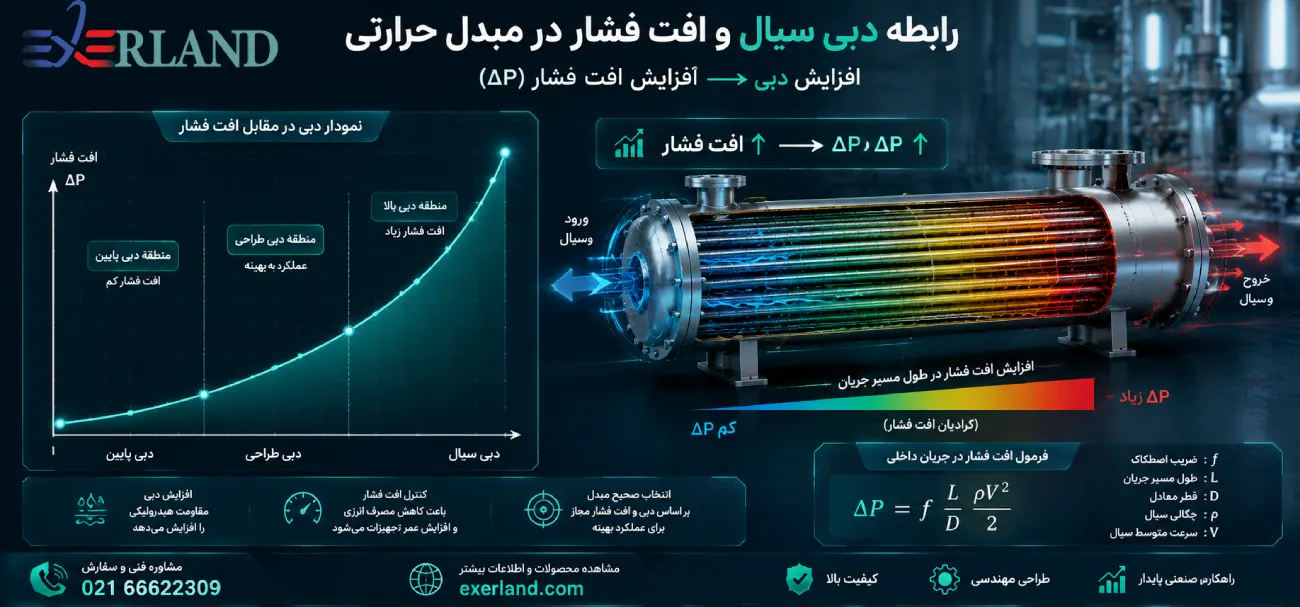

3. نمودار رابطه دبی و افت فشار

برای تحلیل بهینه‌سازی

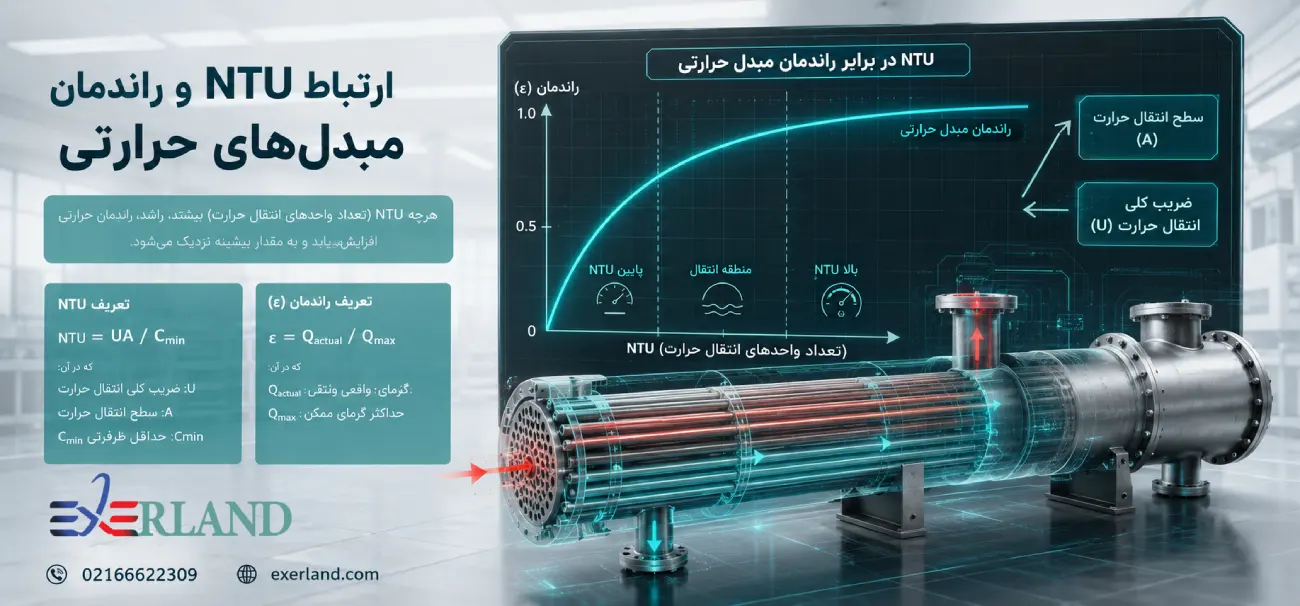

4. نمودار NTU vs Effectiveness

برای طراحی پیشرفته

مثال محاسبه سطح انتقال حرارت مبدل

فرض کن:

• Q = 50000 W
• U = 250 W/m².K
• ΔTcorrected = 20°C

نام فرمول: محاسبه سطح
A = 50000 / (250 × 20)
A = 10 m²

نتیجه:

برای این شرایط، حداقل 10 متر مربع سطح انتقال حرارت نیاز داریم.
