چگونه مبدل روغن باعث افزایش عمر تجهیزات بیمارستان می شود؟

نقش حیاتی کنترل دمای روغن در بیمارستان‌ها

در بیمارستان‌های مدرن، تجهیزات حیاتی مانند ژنراتورهای اضطراری، کمپرسورها، پمپ‌های وکیوم پزشکی، دستگاه‌های MRI و سیستم‌های HVAC، به‌صورت مداوم و بدون توقف کار می‌کنند. در چنین شرایطی، کنترل دمای روغن و سیالات روانکار (Lubrication Oil) به یک عامل تعیین‌کننده در پایداری عملکرد و افزایش عمر تجهیزات بیمارستانی تبدیل می‌شود.در این میان، مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) یکی از قابل‌اعتمادترین و پرکاربردترین راهکارها برای خنک‌کاری روغن در محیط‌های صنعتی و بیمارستانی به شمار می‌رود. این نوع مبدل با طراحی مقاوم، توانایی تحمل فشار و دمای بالا، قابلیت کارکرد مداوم و امکان سرویس‌پذیری آسان، گزینه‌ای ایده‌آل برای سیستم‌های حیاتی بیمارستانی است.

اینجاست که مبدل روغن (Oil Heat Exchanger / Oil Cooler) وارد عمل می‌شود. این تجهیز با کنترل دمای روغن، از افزایش بیش از حد حرارت در یاتاقان‌ها، موتورهای الکتریکی و سیستم‌های مکانیکی جلوگیری می‌کند و در نتیجه، استهلاک تجهیزات را به‌شدت کاهش می‌دهد.

به زبان ساده:

هر چه دمای روغن پایدارتر باشد، عمر تجهیزات بیمارستانی بیشتر خواهد بود.

مبدل روغن چیست و در بیمارستان چه نقشی دارد؟

مبدل روغن یک تجهیز انتقال حرارت است که وظیفه آن کاهش یا تثبیت دمای روغن در سیستم‌های مکانیکی و پزشکی است. این سیستم معمولاً از یک سیال خنک‌کننده (آب یا هوا) برای دفع حرارت روغن استفاده می‌کند.در بسیاری از کاربردهای بیمارستانی، از مبدل حرارتی پوسته و لوله دو پاس (Two-Pass Shell & Tube Heat Exchanger) برای خنک‌کاری روغن استفاده می‌شود.

در بیمارستان‌ها، این تجهیز در بخش‌های زیر کاربرد دارد:

• ژنراتورهای برق اضطراری (Emergency Generators)
• کمپرسورهای هوای پزشکی (Medical Air Compressors)
• پمپ‌های وکیوم (Vacuum Pumps)
• سیستم‌های HVAC حیاتی
• تجهیزات تصویربرداری پزشکی (MRI Cooling Systems)

اهمیت دمای روغن در عمر تجهیزات بیمارستانی

روغن در تجهیزات مکانیکی سه نقش اصلی دارد:

• روانکاری (Lubrication)
• انتقال حرارت (Heat Transfer)
• کاهش اصطکاک (Friction Reduction)

اما زمانی که دمای روغن افزایش پیدا کند:

• ویسکوزیته کاهش می‌یابد
• فیلم روغن نازک می‌شود
• تماس فلز با فلز افزایش می‌یابد
• سایش (Wear) افزایش پیدا می‌کند

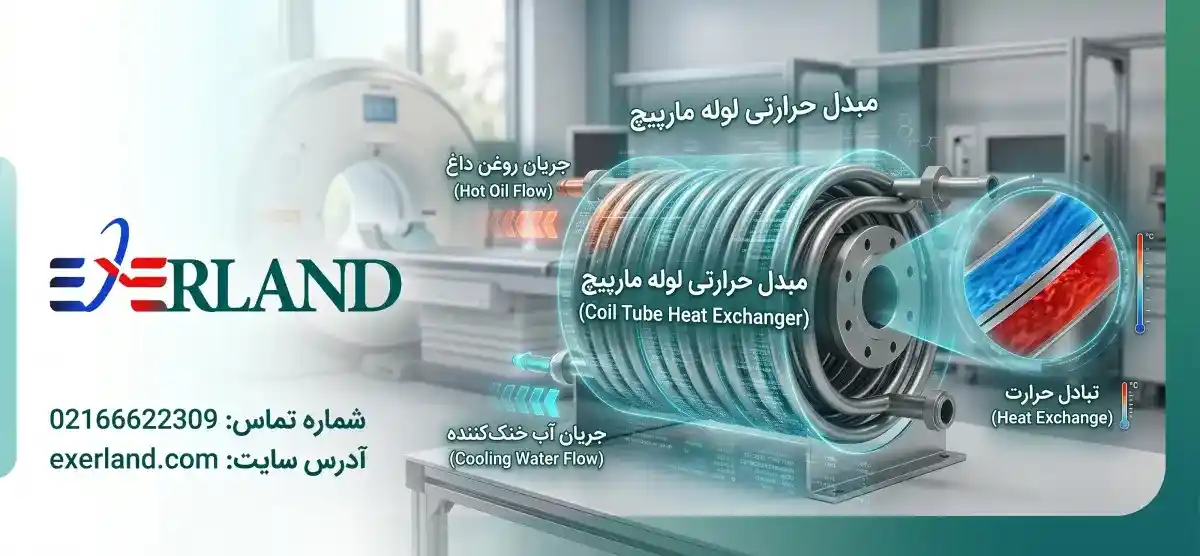

در نتیجه عمر تجهیزات کاهش می‌یابد.برای جلوگیری از این مشکل، از تجهیزات خنک‌کننده روغن استفاده می‌شود. یکی از گزینه‌های کارآمد در این حوزه مبدل حرارتی لوله مارپیچ (Coil Tube Heat Exchanger) است. در این نوع مبدل، لوله‌ها به‌صورت مارپیچی طراحی شده‌اند و سیال خنک‌کننده در اطراف یا داخل این لوله‌ها جریان پیدا می‌کند. این ساختار باعث افزایش سطح تماس حرارتی و بهبود انتقال گرما می‌شود.

مکانیزم عملکرد مبدل روغن در سیستم‌های بیمارستانی

مبدل روغن با ایجاد یک فرآیند کنترل‌شده انتقال حرارت، انرژی اضافی را از روغن خارج می‌کند.

در این فرآیند:

• روغن گرم از تجهیزات وارد مبدل می‌شود
• حرارت به سیال خنک‌کننده منتقل می‌شود
• روغن با دمای پایدار به سیستم بازمی‌گردد

این چرخه باعث ایجاد یک دمای کاری پایدار (Stable Operating Temperature) می‌شود.

رابطه دما و عمر تجهیزات (دیدگاه مهندسی قابلیت اطمینان)

یکی از اصول مهم در مهندسی قابلیت اطمینان (Reliability Engineering) این است که افزایش دما باعث کاهش نمایی عمر تجهیزات می‌شود.

به‌طور تجربی:

• هر 10°C افزایش دما → کاهش 50% عمر روانکار و یاتاقان‌ها

این یعنی کنترل دمای روغن، مستقیماً به افزایش عمر تجهیزات بیمارستانی منجر می‌شود.

فرمول پایه انتقال حرارت در مبدل روغن

نام فرمول: توان انتقال حرارت در مبدل روغن
Q = m × Cp × ΔT

در این رابطه:

• Q = میزان حرارت دفع‌شده (W)
• m = دبی جرمی روغن (kg/s)
• Cp = گرمای ویژه روغن
• ΔT = اختلاف دمای ورودی و خروجی

این رابطه پایه طراحی تمام مبدل‌های روغن در سیستم‌های بیمارستانی است.

جدول تأثیر دمای روغن بر عملکرد تجهیزات بیمارستان

نقش مبدل روغن در تجهیزات حیاتی بیمارستان

در بیمارستان، توقف تجهیزات حتی برای چند دقیقه می‌تواند بحرانی باشد. مبدل روغن با تثبیت شرایط حرارتی، از این سناریو جلوگیری می‌کند.

اثرات مستقیم:

• جلوگیری از Overheating موتورهای اضطراری
• کاهش خرابی یاتاقان‌ها
• افزایش پایداری کمپرسورهای پزشکی
• کاهش توقف سیستم‌های حیاتی

نمودار مفهومی: رابطه دما و عمر تجهیزات

رفتار کلی سیستم به صورت زیر است:

• دمای پایین → عمر بالا
• دمای طراحی → عمر نرمال
• دمای بالا → افت شدید عمر

📉 این رابطه تقریباً نمایی (Exponential Decay) است، نه خطی.

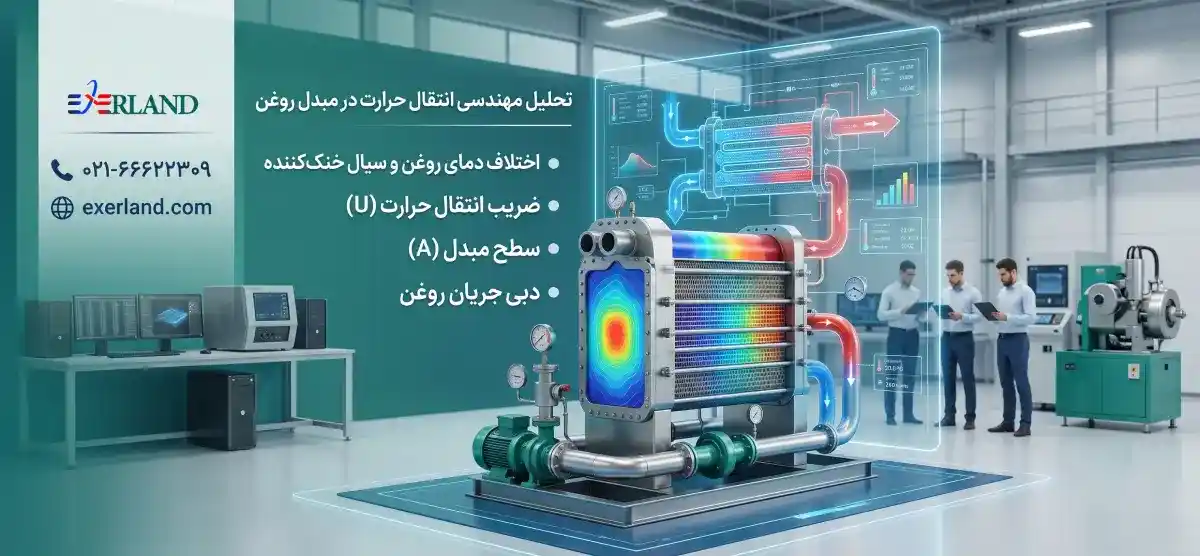

تحلیل مهندسی انتقال حرارت در مبدل روغن

در مبدل روغن، انتقال حرارت بین دو سیال انجام می‌شود. راندمان این فرآیند به عوامل زیر وابسته است:

• اختلاف دمای روغن و سیال خنک‌کننده
• ضریب انتقال حرارت (U)
• سطح مبدل (A)
• دبی جریان روغن

فرمول کلی طراحی مبدل روغن

نام فرمول: سطح انتقال حرارت
A = Q / (U × ΔT_lm)

این فرمول پایه طراحی تمام Oil Cooler های بیمارستانی است.

جدول تجهیزات بیمارستان و نقش مبدل روغن

مبدل روغن در بیمارستان فقط یک تجهیز جانبی نیست، بلکه یک سیستم حیاتی برای کنترل دما و افزایش عمر تجهیزات پزشکی محسوب می‌شود. کنترل دقیق دمای روغن باعث:

• کاهش اصطکاک داخلی
• افزایش عمر یاتاقان‌ها
• کاهش خرابی‌های ناگهانی
• افزایش قابلیت اطمینان سیستم‌های حیاتی

می‌شود.

در واقع، اگر دمای روغن به‌درستی مدیریت شود، می‌توان عمر تجهیزات بیمارستانی را به‌طور قابل توجهی افزایش داد و هزینه‌های تعمیرات اضطراری را کاهش داد.

مدل مهندسی ارتباط دمای روغن و عمر تجهیزات

در سیستم‌های بیمارستانی، رابطه بین دمای روغن و عمر تجهیزات به‌صورت غیرخطی و نمایی است.

افزایش دمای روغن باعث:

• کاهش ویسکوزیته
• کاهش ضخامت فیلم روانکار
• افزایش تماس فلز با فلز
• افزایش نرخ سایش (Wear Rate)

می‌شود.

این رفتار در مهندسی قابلیت اطمینان به عنوان:

Thermal Degradation of Mechanical Systems

شناخته می‌شود.

مدل کاهش عمر تجهیزات بر اساس دما

در تحلیل‌های صنعتی، رابطه عمر تجهیز با دما به صورت نمایی در نظر گرفته می‌شود.

نام فرمول: مدل عمر تجهیز بر اساس دما
L = L0 × e^(-kΔT)

که در آن:

• L = عمر واقعی تجهیز
• L0 = عمر طراحی در شرایط ایده‌آل
• ΔT = افزایش دما نسبت به حالت نرمال
• k = ضریب حساسیت حرارتی تجهیز

👉 نتیجه مهندسی: حتی افزایش کوچک دما می‌تواند کاهش شدید عمر ایجاد کند.

نقش مبدل روغن در کنترل انرژی حرارتی

مبدل روغن وظیفه دارد انرژی اضافی تولید شده در تجهیزات بیمارستانی را از سیستم خارج کند تا دمای کاری در محدوده ایمن باقی بماند.

رابطه پایه انتقال حرارت:

نام فرمول: توان انتقال حرارت
Q = m × Cp × (Tin - Tout)

در این رابطه:

• کنترل اختلاف دما یعنی کنترل مستقیم عمر تجهیزات
• هر چه ΔT کنترل‌شده‌تر باشد، سیستم پایدارتر است

اثر دمای روغن بر ویسکوزیته و سایش مکانیکی

یکی از مهم‌ترین اثرات دما، تغییر ویسکوزیته روغن است.

• دمای بالا → ویسکوزیته پایین → فیلم نازک
• فیلم نازک → افزایش تماس فلز با فلز
• تماس مستقیم → افزایش Wear

این زنجیره علت اصلی خرابی تجهیزات بیمارستانی است.برای جلوگیری از این مشکل، کنترل دمای روغن از طریق سیستم‌های خنک‌کاری مؤثر ضروری است. یکی از گزینه‌های مناسب در برخی کاربردهای صنعتی و انرژی، مبدل حرارتی اسپیرال (Spiral Heat Exchanger) است. در این نوع مبدل، کانال‌های جریان به شکل مارپیچی طراحی شده‌اند که باعث افزایش سطح تماس و بهبود انتقال حرارت می‌شود. همچنین ساختار پیوسته مسیر جریان در مبدل حرارتی اسپیرال به کاهش تجمع رسوبات و حفظ راندمان انتقال حرارت کمک می‌کند.

مدل مهندسی ضریب انتقال حرارت در مبدل روغن

در طراحی مبدل روغن، ضریب کلی انتقال حرارت (U) نقش کلیدی دارد.

نام فرمول: انتقال حرارت کلی
Q = U × A × ΔT_lm

تحلیل:

• افزایش U → کاهش دمای روغن
• کاهش دما → افزایش عمر تجهیزات
• اما افزایش U معمولاً با افزایش هزینه همراه است

 تحلیل عددی اثر مبدل روغن در بیمارستان (Case Engineering View)

فرض یک سیستم بیمارستانی:

• توان حرارتی تولید شده در تجهیزات: 50 kW
• دمای روغن بدون مبدل: 90°C
• دمای هدف: 60°C

با استفاده از مبدل روغن:

• دما 30°C کاهش می‌یابد
• نرخ سایش تا 40–60٪ کاهش پیدا می‌کند
• عمر یاتاقان‌ها به‌طور قابل توجهی افزایش می‌یابد

جدول اثر دمای روغن بر رفتار تجهیزات

مدل راندمان مبدل روغن در سیستم بیمارستان

راندمان مبدل به توانایی آن در کاهش دمای روغن وابسته است:

نام فرمول: راندمان حرارتی مبدل
η = (Tin - Tout) / (Tin - Tcoolant)

 هرچه η بالاتر باشد:

• کنترل دما بهتر
• عمر تجهیزات بیشتر
• پایداری سیستم بالاتر

نمودار مفهومی (رفتار سیستم)

رفتار سیستم به صورت کلی:

• افزایش دمای روغن → افزایش خرابی
• کاهش دما → افزایش عمر
• کنترل دما → افزایش Reliability

 این رابطه خطی نیست، بلکه شدیداً غیرخطی و حساس است.

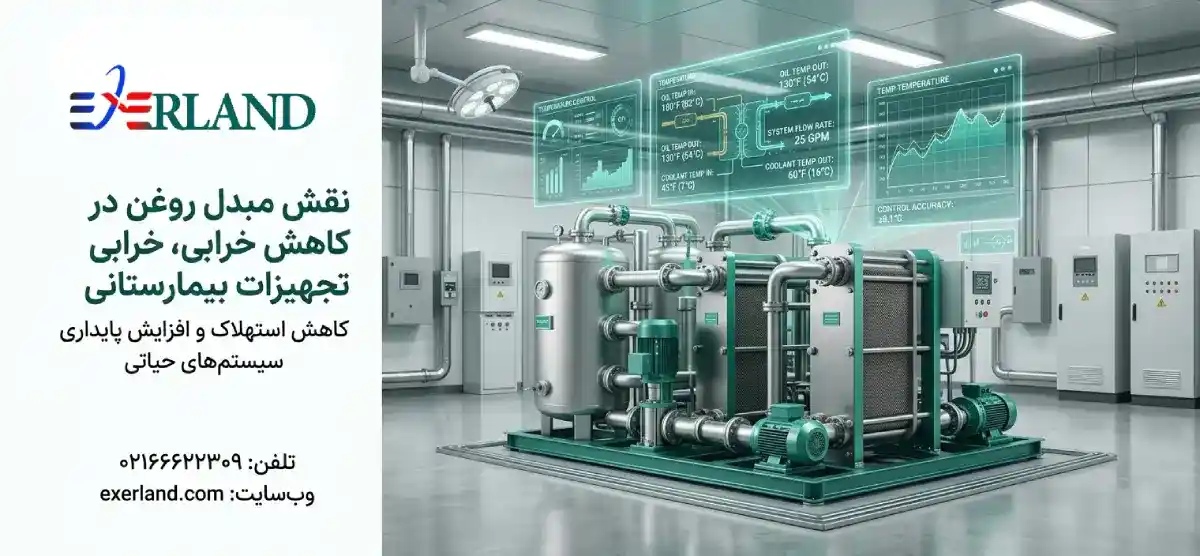

 نقش مبدل روغن در کاهش خرابی تجهیزات بیمارستانی

مبدل روغن در واقع یک سیستم کنترل استهلاک حرارتی (Thermal Wear Control System) است.

اثرات مستقیم:

• کاهش Overheating
• کاهش خرابی یاتاقان‌ها
• افزایش پایداری ژنراتورهای اضطراری
• کاهش توقف سیستم‌های حیاتی بیمارستان

در برخی سیستم‌ها، به‌ویژه در مدارهای پیش‌گرمایش یا کنترل دقیق دمای روغن در استارت سرد، از مبدل حرارتی الکتریکی (Electric Heat Exchanger / Electric Oil Heater) نیز استفاده می‌شود. این نوع مبدل با استفاده از المنت‌های الکتریکی، دمای روغن را در محدوده مشخص نگه می‌دارد تا از شوک حرارتی هنگام راه‌اندازی جلوگیری شود. ترکیب سیستم گرمایش الکتریکی با مبدل خنک‌کننده، امکان کنترل دقیق‌تر چرخه حرارتی روغن را فراهم می‌کند.

تحلیل مهندسی Trade-Off در طراحی

در طراحی مبدل روغن دو پارامتر متضاد وجود دارد:

افزایش راندمان:

• کاهش دما
• افزایش عمر تجهیزات

افزایش هزینه:

• افزایش سطح مبدل
• افزایش هزینه اولیه

 بنابراین طراحی بهینه = تعادل بین Performance و Cost

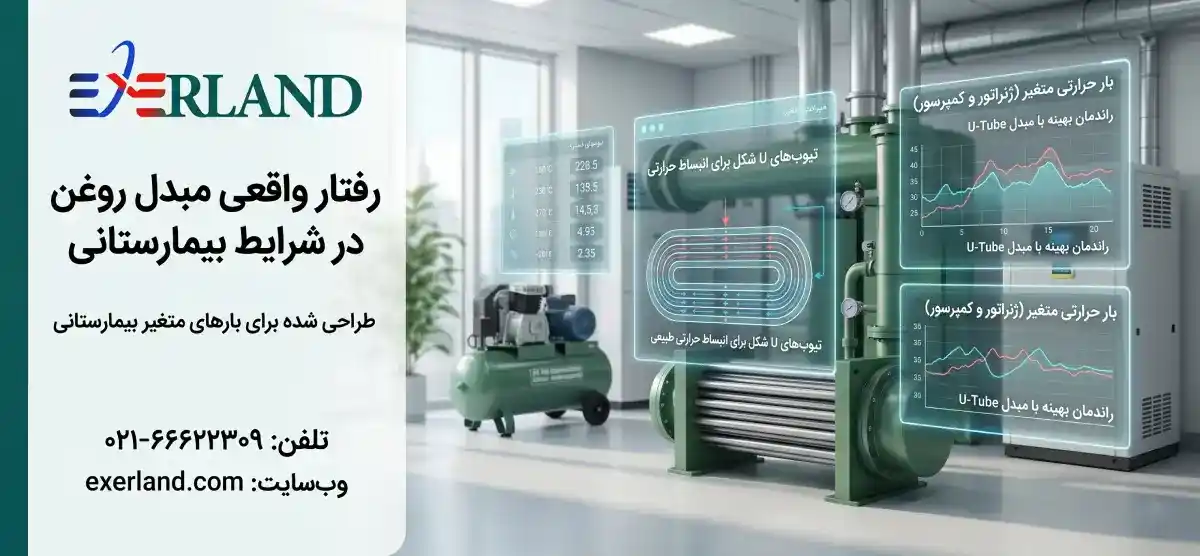

رفتار واقعی مبدل روغن در شرایط بیمارستانی

در بیمارستان، بار حرارتی تجهیزات ثابت نیست. برای مثال:

• ژنراتور اضطراری در حالت آماده‌باش است اما ناگهان وارد بار کامل می‌شود
• کمپرسورهای پزشکی به‌صورت سیکلی روشن و خاموش می‌شوند
• سیستم HVAC تحت تغییرات دمای محیط قرار دارد

این تغییرات باعث می‌شود:

• دمای روغن نوسانی شود
• نرخ انتقال حرارت پایدار نباشد
• راندمان مبدل از مقدار طراحی فاصله بگیرد

در چنین شرایطی، انتخاب نوع مناسب مبدل اهمیت زیادی دارد. یکی از گزینه‌های قابل‌اعتماد در کاربردهای با بار متغیر، مبدل حرارتی U-Tube (پوسته و لوله با تیوب U شکل) است. در این طراحی، لوله‌ها به شکل U خم شده‌اند و امکان انبساط و انقباض حرارتی به‌صورت طبیعی فراهم می‌شود.

اثر نوسان دما بر عمر تجهیزات

نوسان دمای روغن یکی از مخرب‌ترین عوامل در سیستم‌های بیمارستانی است.

اثرات مستقیم:

• انبساط و انقباض حرارتی قطعات
• تخریب فیلم روانکار
• افزایش خستگی حرارتی (Thermal Fatigue)
• کاهش عمر یاتاقان‌ها و پمپ‌ها

در مهندسی قابلیت اطمینان، این پدیده به عنوان:

Thermal Cycling Degradation

شناخته می‌شود.

خطای رایج: انتخاب نادرست ظرفیت مبدل روغن

یکی از خطاهای بسیار رایج در بیمارستان‌ها:

• انتخاب مبدل کوچک‌تر از نیاز واقعی (Undersizing)
• یا بیش از حد بزرگ (Oversizing)

نتیجه:

• Undersizing → Overheating و خرابی تجهیزات
• Oversizing → افت راندمان در بار کم + هزینه اضافی

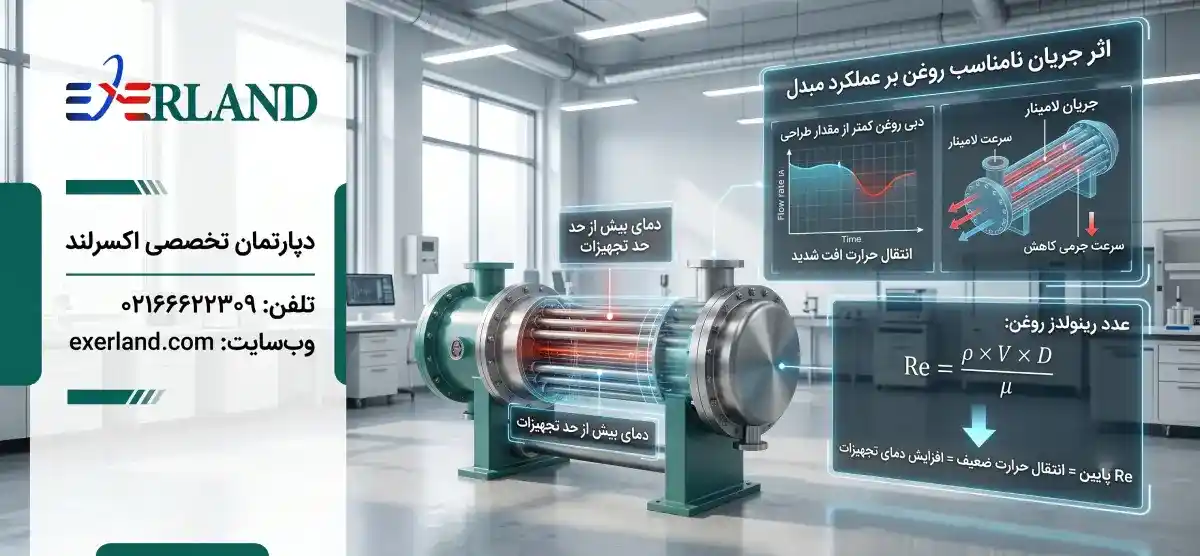

اثر جریان نامناسب روغن بر عملکرد مبدل

اگر دبی روغن کمتر از مقدار طراحی باشد:

• سرعت جرمی کاهش می‌یابد
• جریان ممکن است لامینار شود
• انتقال حرارت افت شدید پیدا می‌کند

نام فرمول: عدد رینولدز روغن
Re = (ρ × V × D) / μ

Re پایین = انتقال حرارت ضعیف = افزایش دمای تجهیزات

اثر گرفتگی (Fouling) در مبدل روغن

در سیستم‌های بیمارستانی، آلودگی روغن یا رسوبات می‌تواند باعث:

• کاهش سطح انتقال حرارت
• افزایش مقاومت حرارتی
• افزایش دمای خروجی روغن

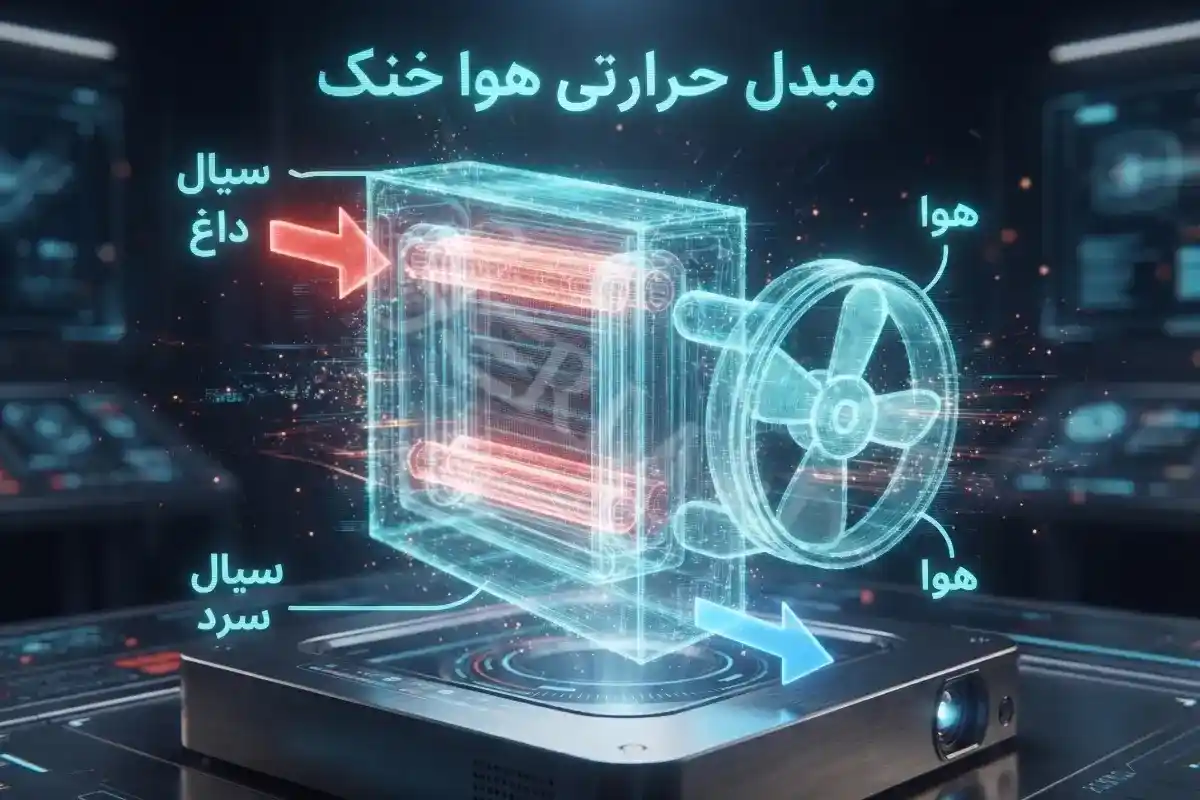

این پدیده در عمل یکی از دلایل اصلی کاهش عمر تجهیزات است.این مشکل می‌تواند در انواع مختلف مبدل‌ها رخ دهد، از جمله مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger) که در برخی سیستم‌های خنک‌کاری روغن استفاده می‌شود. در این نوع مبدل، انتقال حرارت بین روغن و هوای محیط از طریق فین‌ها و لوله‌ها انجام می‌شود. تجمع گردوغبار، ذرات معلق یا آلودگی روی فین‌ها می‌تواند عملکرد انتقال حرارت را کاهش داده و باعث افت راندمان سیستم شود.

تحلیل افت عملکرد مبدل روغن در زمان

با گذشت زمان، راندمان مبدل کاهش می‌یابد.

نام فرمول: کاهش راندمان با زمان
η(t) = η0 × e^(-kt)

👉 نتیجه:

• نگهداری دوره‌ای = حیاتی
• عدم سرویس = کاهش شدید عمر تجهیزات بیمارستانی

جدول خطاهای رایج در بهره‌برداری مبدل روغن

بیشتر بخوانید:بررسی مهندسی مبدل های حرارتی خنک کننده روغن: اصول عملکرد، کاربردها و مشخصات فنی

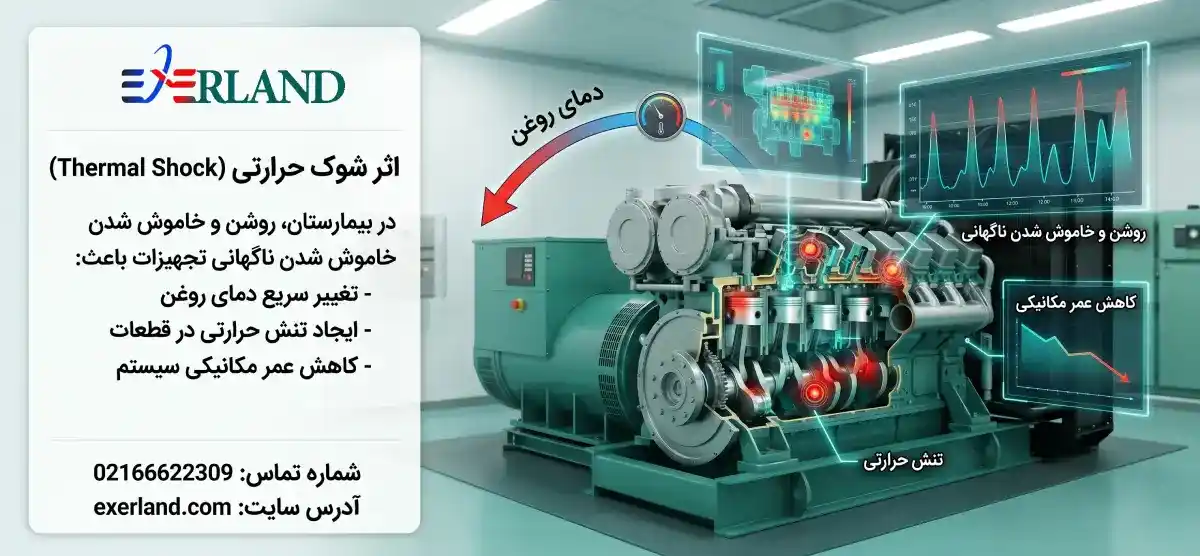

اثر شوک حرارتی (Thermal Shock)

در بیمارستان، روشن و خاموش شدن ناگهانی تجهیزات باعث:

• تغییر سریع دمای روغن
• ایجاد تنش حرارتی در قطعات
• کاهش عمر مکانیکی سیستم

این موضوع به‌خصوص در ژنراتورها بسیار حیاتی است.

نقش سیستم کنترل در پایداری مبدل روغن

برای جلوگیری از نوسانات، از سیستم‌های کنترلی استفاده می‌شود:

• ترموستات صنعتی
• کنترل ولو PID
• سنسور دمای لحظه‌ای روغن

هدف:

حفظ دمای پایدار روغن در محدوده طراحی

در برخی کاربردهای خاص، به‌ویژه در سیستم‌های با بار حرارتی متغیر، از مبدل حرارتی دوار (Rotary Heat Exchanger) نیز استفاده می‌شود. این نوع مبدل با چرخش یک المان انتقال حرارت، تبادل انرژی را به‌صورت پیوسته و یکنواخت انجام می‌دهد و در صورت اتصال به سیستم کنترل دقیق، می‌تواند پاسخ سریع‌تری به تغییرات دمایی بدهد.

اثر خرابی مبدل روغن بر تجهیزات بیمارستانی

اگر مبدل روغن دچار مشکل شود:

• دمای روغن افزایش می‌یابد
• روانکاری مختل می‌شود
• اصطکاک افزایش می‌یابد
• در نهایت توقف سیستم‌های حیاتی رخ می‌دهد

 این موضوع در بیمارستان یک ریسک بحرانی محسوب می‌شود.

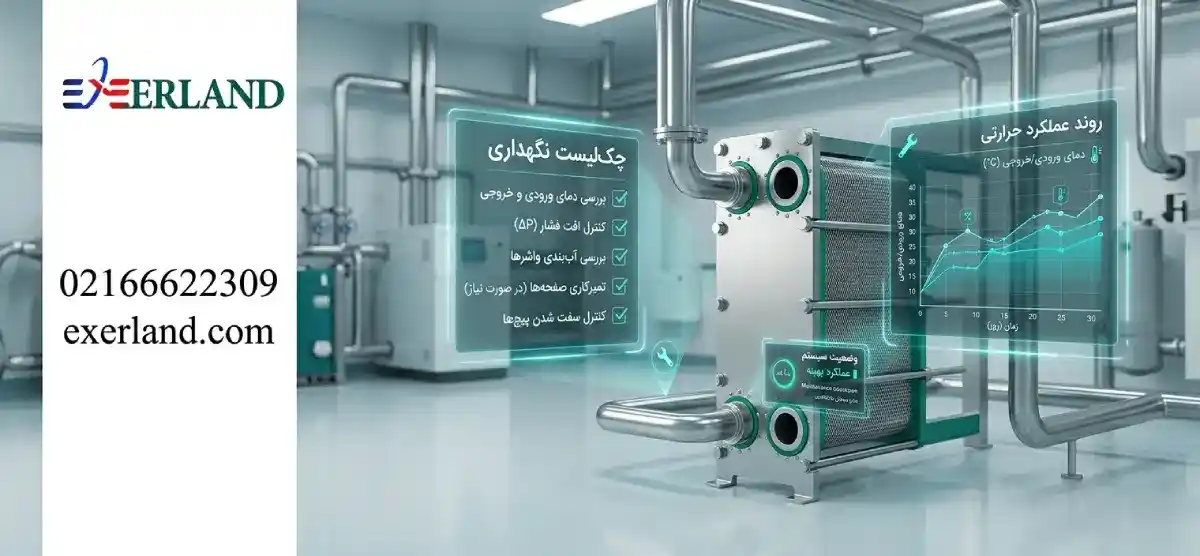

 چک‌لیست نگهداری مبدل روغن در بیمارستان

دوره‌ای:

• بررسی دمای ورودی و خروجی روغن

• کنترل افت فشار

• بررسی نشتی‌ها

• شستشوی سطح مبدل (در صورت نیاز)

• بررسی کیفیت روغن

• کالیبراسیون سنسورها

• تست راندمان حرارتی
• بررسی خوردگی داخلی
