اهمیت انتخاب صحیح مبدل حرارتی صنعتی
انتخاب مبدل حرارتی صنعتی (Heat Exchanger Selection) یکی از حساسترین مراحل در طراحی سیستمهای فرآیندی، نیروگاهی و نفت و گاز است. یک انتخاب اشتباه میتواند باعث افزایش مصرف انرژی، کاهش راندمان انتقال حرارت، افزایش افت فشار و حتی خرابی کل سیستم شود.
در مهندسی فرآیند، مبدل حرارتی تنها یک تجهیز ساده نیست؛ بلکه نقطه اتصال بین دو جریان انرژی است. بنابراین طراحی و انتخاب آن باید بر اساس تحلیل دقیق ترمودینامیکی، مکانیکی و اقتصادی انجام شود.
در این مقاله، ۷ معیار حیاتی برای انتخاب مبدل حرارتی مناسب را بهصورت کاملاً مهندسی بررسی میکنیم.
نوع سیال و خواص ترمودینامیکی
اولین و مهمترین عامل در انتخاب مبدل حرارتی، شناخت دقیق سیال است. ویژگیهایی مانند:
- ویسکوزیته (Viscosity)
- ظرفیت گرمایی ویژه (Cp)
- چگالی (Density)
- رسانایی حرارتی (Thermal Conductivity)
- وجود ذرات جامد یا خورندگی
بهصورت مستقیم نوع مبدل را تعیین میکند.
فرمول کلیدی ظرفیت گرمایی:
ظرفیت حرارتی:
Q = m × Cp × ΔT
اگر سیال دارای ویسکوزیته بالا باشد (مثل روغنها)، معمولاً مبدلهای پوسته و لوله (Shell & Tube) مناسبتر هستند. در حالی که برای سیالات تمیز و سبک، مبدل صفحهای (Plate Heat Exchanger) راندمان بالاتری دارد.سیال شما دارای ذرات جامد یا خورندگی شدید است، طراحی باید به سمت سادگی و قابلیت شستشو برود؛ اما اگر با سیالات تمیز گازی روبرو هستید که نیاز به راندمان حرارتی بسیار بالا دارند، مبدل حرارتی فین پلیت با استفاده از ساختار لایهای و فینهای مهندسیشده، بهترین توازن را میان فرمول Q و محدودیتهای فضا ایجاد میکند.
ظرفیت انتقال حرارت (Heat Duty)
ظرفیت حرارتی یا Heat Duty یکی از مهمترین پارامترهای طراحی است. این مقدار نشان میدهد چه مقدار انرژی باید بین دو سیال منتقل شود.
هرچه مقدار Heat Duty بیشتر باشد، سطح انتقال حرارت مورد نیاز نیز افزایش مییابد. به همین دلیل در مراحل طراحی، مهندس باید بررسی کند که چه نوع مبدلی میتواند این مقدار انتقال انرژی را با بیشترین راندمان و کمترین افت فشار فراهم کند.
در برخی کاربردهای صنعتی، بهویژه زمانی که سیالات دارای ویسکوزیته بالا، ذرات جامد یا تمایل به رسوبگذاری هستند، استفاده از مبدل حرارتی اسپیرال یک راهکار مهندسی مناسب محسوب میشود. در این نوع مبدل، دو کانال مارپیچی پیوسته ایجاد میشود که باعث شکلگیری جریان یکنواخت و خودتمیزشونده میگردد. این ویژگی باعث میشود انتقال حرارت مؤثر حتی در شرایطی که احتمال گرفتگی وجود دارد نیز حفظ شود.
فرمول پایه انتقال حرارت:
انتقال حرارت:
Q = U × A × ΔTlm
معادله کلی انتقال حرارت
که در آن:
- Q = توان حرارتی (W)
- U = ضریب کلی انتقال حرارت
- A = سطح انتقال حرارت
- ΔTlm = اختلاف دمای لگاریتمی میانگین
جدول مقایسه ظرفیت انواع مبدلها:
| راندمان | ظرفیت حرارتی | نوع مبدل |
|---|---|---|
| متوسط | بالا | پوسته و لوله |
| بسیار بالا | متوسط تا بالا | صفحهای |
| پایین | متوسط | هوا خنک |
اختلاف دمای مؤثر (LMTD)
یکی از کلیدیترین پارامترهای طراحی، اختلاف دمای لگاریتمی است که تعیینکننده راندمان واقعی سیستم است.
اختلاف دمای LMTD:
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
اختلاف دمای میانگین لگاریتمی
هرچه ΔTlm بزرگتر باشد، اندازه مبدل کوچکتر و اقتصادیتر خواهد بود.
در حالی که در مبدلهای سیال-سیال، ما به دنبال افزایش LMTD برای کوچک کردن ابعاد مبدل هستیم، در مبدل حرارتی الکتریکی، چالش اصلی کنترل این مقدار است تا از سوختن المنت یا آسیب به سیال جلوگیری شود. در واقع، انتخاب مبدل الکتریکی برای فرآیندهایی که نیاز به توان حرارتی بالا در فضای بسیار محدود دارند، یکی از هوشمندانهترین روشها برای بهرهگیری از حداکثر ظرفیت LMTD است.
افت فشار (Pressure Drop)
افت فشار یکی از مشکلات مهم در طراحی مبدل حرارتی است. افت فشار زیاد باعث افزایش مصرف انرژی پمپها و کاهش راندمان سیستم میشود.
یکی از تجهیزاتی که در آن مدیریت افت فشار بسیار حیاتی است، مبدل حرارتی هواخنک افقی است. این مبدلها به دلیل ساختار گسترده و استفاده از فنهای بزرگ، در صنایع نفت و گاز بسیار پرکاربرد هستند.
فرمول افت فشار تقریبی:
افت فشار:
ΔP = f × (L/D) × (ρv²/2)
معادله دارسی برای افت فشار
نکته مهندسی:
- در صنایع نفت و گاز، افت فشار باید به حداقل ممکن برسد.
- در سیستمهای HVAC، کمی افت فشار قابل قبول است.
جنس و متریال ساخت (Material Selection)
انتخاب جنس مبدل حرارتی به شدت به شرایط کاری وابسته است:
- دما
- فشار
- خورندگی سیال
- احتمال رسوبگذاری (Fouling)
در مبدل حرارتی پوسته و لوله دو پاس، به دلیل اینکه سیالِ درون لولهها دو بار از طول مبدل عبور میکند، سرعت آن نسبت به یک مبدل تک پاس (Single Pass) در همان طول، نصف میشود (اگر حجم جریان یکسان باشد). این کاهش سرعت میتواند به کاهش افت فشار در سمت لوله کمک کند، اما همچنان انتخاب متریال مناسب، به خصوص برای صفحه لوله که در معرض تنشهای حرارتی و خوردگی از هر دو سمت قرار دارد، از اهمیت بالایی برخوردار است.
جدول انتخاب متریال:
| متریال پیشنهادی | شرایط کاری |
|---|---|
| فولاد کربنی | دمای پایین |
| استنلس استیل 316 | خورندگی بالا |
| تیتانیوم | محیط اسیدی |
| آلیاژهای خاص | فشار بالا |
رسوبگذاری و نگهداری (Fouling Factor)
رسوبگذاری یکی از مهمترین عوامل کاهش راندمان در طول زمان است. اگر طراحی بدون در نظر گرفتن Fouling انجام شود، عملکرد سیستم به شدت افت میکند.این چالش مختص مبدل های حرارتی هواخنک است. چون هوا توسط فنها با حجم بسیار زیاد از میان فینهای (پرههای) نازک عبور میکند، ذرات معلق در هوا مانند گرد و غبار، حشرات، گرده گیاهان و آلایندههای صنعتی بین فینها گیر میکنند.
اثر رسوب در انتقال حرارت:
ضریب کلی انتقال حرارت اصلاح شده:
1/U = 1/h1 + Rf + 1/h2
مقاومت حرارتی با رسوب
نکته مهم:
در صنایع غذایی و دارویی، طراحی باید کاملاً قابل شستشو (CIP) باشد.
هزینه سرمایهگذاری و بهرهبرداری (CAPEX & OPEX)
انتخاب مبدل تنها یک تصمیم فنی نیست؛ بلکه یک تصمیم اقتصادی است.
- CAPEX: هزینه اولیه خرید و نصب
- OPEX: هزینه بهرهبرداری و نگهداری
از طرف دیگر، چون صفحات آن قابل باز شدن و تمیزکاری هستند، هزینههای نگهداری و سرویسدهی نیز در بسیاری از شرایط قابل کنترل است؛ بنابراین در صورت انتخاب صحیح برای سیال و شرایط کاری مناسب، میتواند از نظر OPEX نیز مقرونبهصرفه باشد.
با این حال، اگر سیال مستعد رسوبگذاری یا نشتی واشرها باشد، هزینههای بهرهبرداری و توقفهای دورهای افزایش پیدا میکند. بنابراین در مبدل حرارتی صفحهای واشردار، تصمیمگیری نهایی باید بر اساس تعادل بین CAPEX پایینتر و OPEX قابل مدیریت انجام شود.
مقایسه اقتصادی:
| OPEX | CAPEX | نوع مبدل |
|---|---|---|
| متوسط | بالا | پوسته و لوله |
| پایین | متوسط | صفحهای |
| بالا | پایین | هوا خنک |
بیشتر بخوانید: راهنمای کامل مبدل حرارتی آب به آب
چرا شناخت انواع مبدل حرارتی حیاتی است؟
در انتخاب مبدل حرارتی صنعتی، شناخت نوع تجهیز از خود طراحی هم مهمتر است. دلیلش ساده است: هر نوع مبدل حرارتی برای یک شرایط خاص طراحی شده و استفاده اشتباه از آن میتواند کل سیستم را از نظر راندمان، افت فشار و حتی ایمنی دچار مشکل کند.
در مهندسی فرآیند، انتخاب اشتباه بین Shell & Tube و Plate Heat Exchanger میتواند باعث افزایش هزینه انرژی تا ۳۰٪ شود. به همین دلیل در این فاز، انواع مبدلهای حرارتی را از دید کاملاً مهندسی بررسی میکنیم.
شناختِ درستِ “نوع” تجهیز، اولین قدم برای مدیریت هزینههای بلندمدت است. مبدل های حرارتی فین تیوب نمونه بارز این هستند که چگونه با یک تغییر هندسی هوشمندانه (اضافه کردن فین)، میتوان محدودیتهای فیزیکی سیالات گازی را کنار زد و به راندمانی دست یافت که در مبدلهای معمولی غیرممکن است.

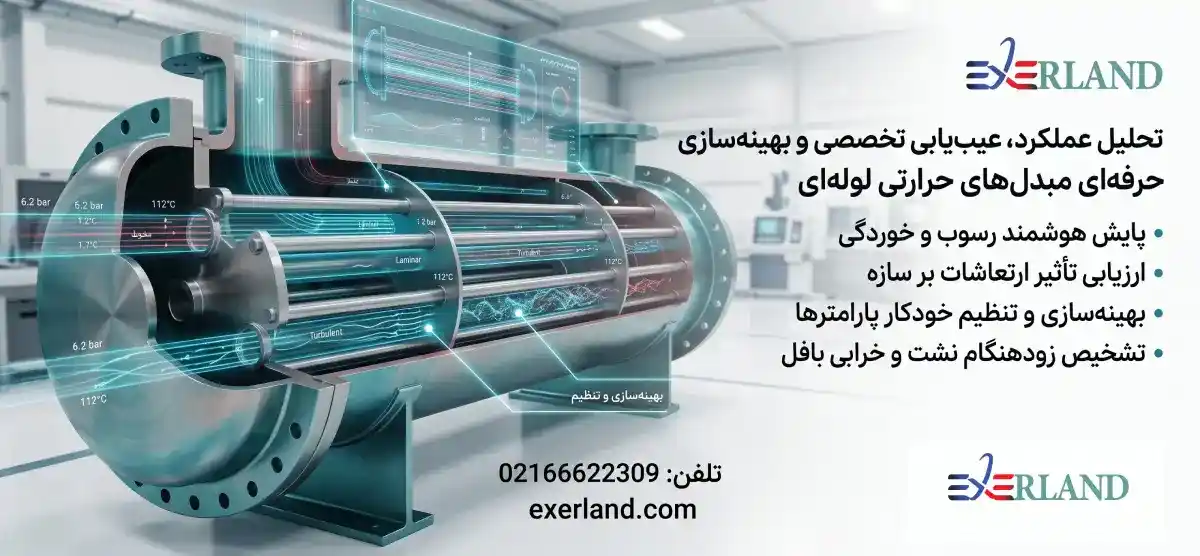

مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger)
این نوع، پرکاربردترین مبدل حرارتی در صنایع نفت، گاز و پتروشیمی است.
ویژگیهای مهندسی:
- تحمل فشار و دمای بالا
- مناسب برای سیالات آلوده یا خورنده
- قابلیت طراحی در ظرفیتهای بسیار بالا
چمزایا:
- بسیار مقاوم
- قابلیت تعمیر و نگهداری آسان
- مناسب برای شرایط سخت صنعتی
معایب:
- راندمان پایینتر نسبت به مبدل صفحهای
- حجم و وزن زیاد
- هزینه ساخت بالا
فرمول طراحی سطح انتقال حرارت:
سطح انتقال حرارت:
A = Q / (U × ΔTlm)
محاسبه سطح مبدل حرارتی
کاربردها:
- پالایشگاهها
- نیروگاهها
- صنایع شیمیایی سنگین

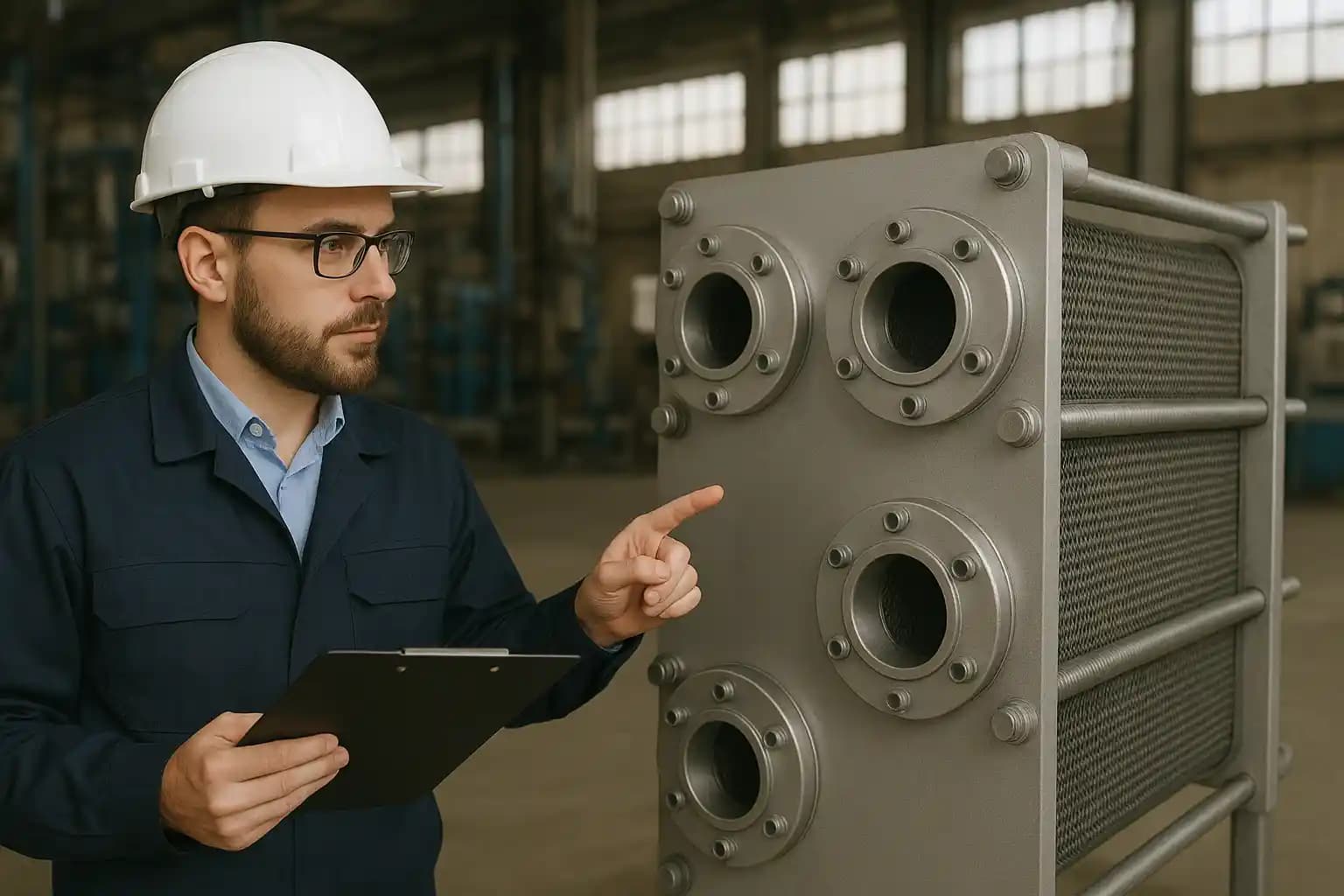

مبدل حرارتی صفحهای (Plate Heat Exchanger)
این نوع مبدل حرارتی صفحه ای از صفحات نازک فلزی تشکیل شده که سیالها بین آنها جریان دارند.
ویژگیهای مهندسی:
- راندمان حرارتی بسیار بالا
- طراحی کامپکت (Compact Design)
- سطح انتقال حرارت زیاد در حجم کم
مزایا:
- راندمان بسیار بالا
- اشغال فضای کم
- قابلیت توسعه آسان
معایب:
- محدودیت فشار
- حساس به رسوبگذاری
- مناسب نبودن برای سیالات خیلی آلوده
جدول مقایسه عملکرد:
| پوسته و لوله | مبدل صفحهای | ویژگی |
|---|---|---|
| متوسط | بسیار بالا | راندمان |
| بالا | متوسط | هزینه |
| کم | متوسط | افت فشار |
| پیچیده | آسان | نگهداری |

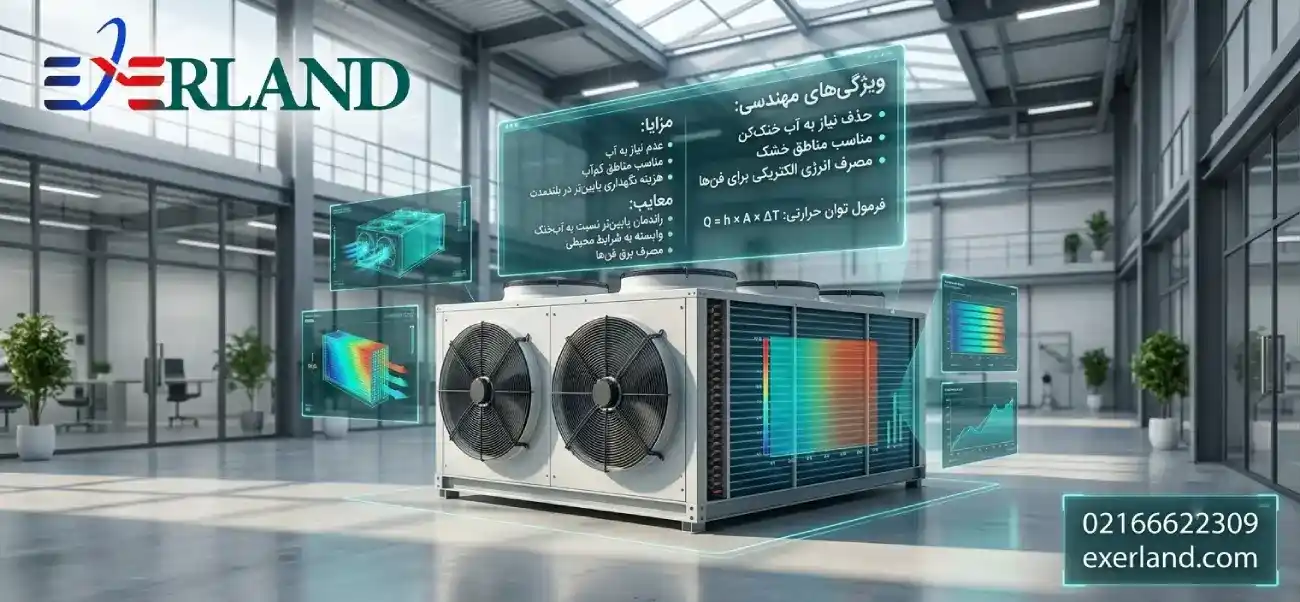

مبدل حرارتی هوا خنک (Air Cooled Heat Exchanger)
در این نوع، به جای آب، از هوا برای خنککاری استفاده میشود.
در این نوع، به جای آب، از هوا برای خنککاری استفاده میشود؛ به همین دلیل مبدل حرارتی لولهای پرهدار (Finned Tube Heat Exchanger) یکی از پرکاربردترین گزینهها در شرایطی است که دسترسی به آب محدود باشد یا استفاده از آب از نظر اقتصادی و عملیاتی توجیه نداشته باشد.
در مبدل حرارتی لولهای پرهدار، پرهها روی سطح بیرونی لولهها نصب میشوند تا سطح انتقال حرارت افزایش یابد و جبران ضعیف بودن ضریب انتقال حرارت سمت هوا انجام شود. به این ترتیب، هوا با عبور از روی پرهها، حرارت را از سیال داخل لولهها جذب کرده و فرآیند خنککاری انجام میشود.
ویژگیهای مهندسی:
- حذف نیاز به آب خنککن
- مناسب مناطق خشک
- مصرف انرژی الکتریکی برای فنها
فرمول توان حرارتی:
توان انتقال حرارت:
Q = h × A × ΔT
معادله پایه انتقال حرارت جابجایی
مزایا:
- عدم نیاز به آب
- مناسب مناطق کمآب
- هزینه نگهداری پایینتر در بلندمدت
معایب:
- راندمان پایینتر نسبت به آبخنک
- وابسته به شرایط محیطی
- مصرف برق فنها
مبدل حرارتی مارپیچی (Spiral Heat Exchanger)
این نوع برای سیالات با ویسکوزیته بالا یا دارای ذرات معلق طراحی شده است.
ویژگیهای مهندسی:
- مسیر جریان مارپیچی
- جلوگیری از گرفتگی (Fouling Resistance بالا)
- طراحی فشرده
مزایا:
- مناسب سیالات کثیف
- افت فشار یکنواخت
- راندمان خوب در شرایط خاص
معایب:
- طراحی پیچیده
- تعمیر دشوار
- هزینه ساخت نسبتاً بالا
مبدل حرارتی مارپیچ مصداق بارز سناریوی دوم (رویکرد مهندسیشده) است. هرچند قیمت خرید آن از یک مبدل معمولی بالاتر است، اما در فرآیندهایی که سیال دارای ناخالصی است، با حذف هزینههای گزاف توقف تولید و رسوبزدایی، در میانمدت به گزینه بسیار ارزانتری تبدیل میشود.
مقایسه جامع انواع مبدلهای حرارتی
| کاربرد | هزینه | افت فشار | راندمان | نوع مبدل |
|---|---|---|---|---|
| نفت و گاز | بالا | کم | متوسط | پوسته و لوله |
| HVAC و صنایع غذایی | متوسط | متوسط | بسیار بالا | صفحهای |
| مناطق خشک | متوسط | متوسط | پایین تا متوسط | هوا خنک |
| سیالات آلوده | بالا | کم | متوسط | مارپیچی |

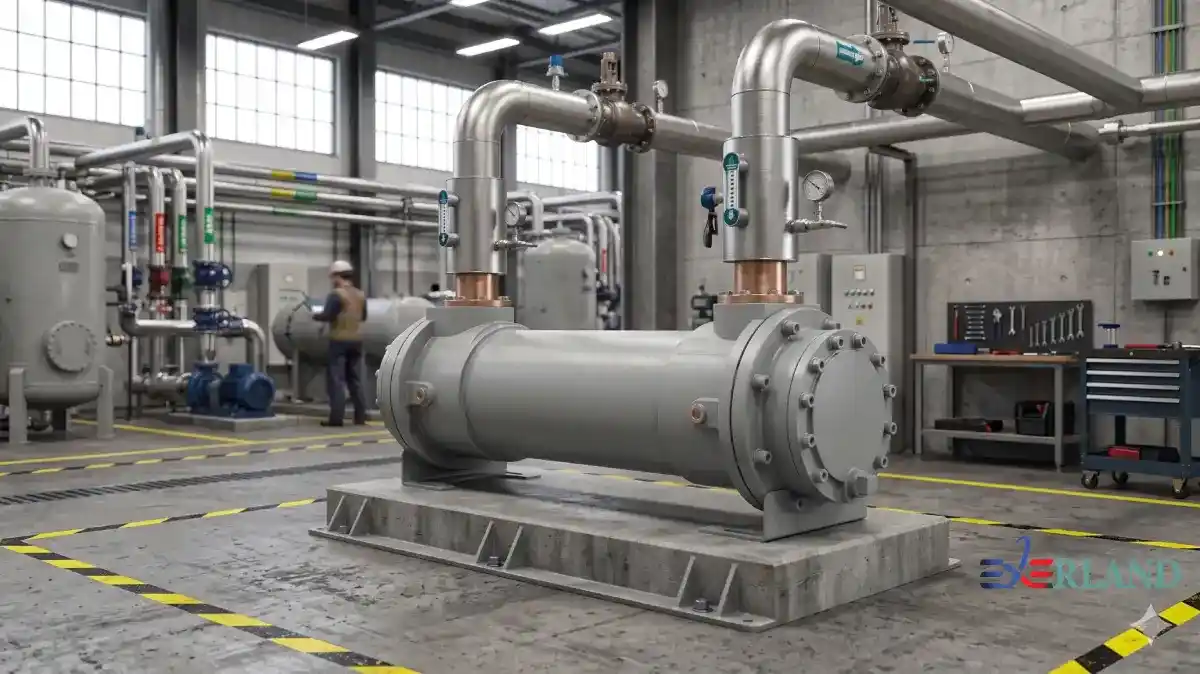

تحلیل مهندسی انتخاب نوع مبدل
در مهندسی واقعی، انتخاب فقط بر اساس راندمان نیست؛ بلکه ترکیبی از عوامل زیر است:
- نوع سیال
- فشار کاری
- محدودیت فضا
- هزینه انرژی
- شرایط نگهداری
در بسیاری از پروژههای صنعتی، تصمیم نهایی یک Trade-off بین راندمان و هزینه است.
همچنین در بسیاری از واحدهای صنعتی، محدودیت فضا یکی از عوامل کلیدی است. در چنین شرایطی، انتخاب تجهیزی که با کمترین اشغال فضا بیشترین بازده را فراهم کند، اهمیت زیادی دارد. برای نمونه، در برخی پروژهها استفاده از مبدل حرارتی هوا خنک عمودی به دلیل جانمایی مناسبتر، سهولت در نصب و سازگاری بهتر با محدودیتهای سایت، به یک انتخاب مهندسی منطقی تبدیل میشود.
از منظر اقتصادی نیز، هزینه انرژی و شرایط نگهداری نباید نادیده گرفته شوند. ممکن است یک مبدل در ظاهر راندمان بالاتری داشته باشد، اما اگر افت فشار زیادی ایجاد کند یا نیازمند تعمیرات پیچیده و مکرر باشد، در عمل هزینه بهرهبرداری بالاتری به سیستم تحمیل خواهد کرد. به همین دلیل، در بسیاری از پروژههای صنعتی، تصمیم نهایی نه صرفاً بر پایه بیشترین راندمان، بلکه بر اساس یک Trade-off بین راندمان و هزینه اتخاذ میشود.
طراحی مبدل حرارتی یعنی چه؟
طراحی مبدل حرارتی صنعتی فقط انتخاب یک تجهیز نیست؛ بلکه تبدیل دادههای فرآیندی به یک سیستم واقعی قابل ساخت است. در این مرحله، مهندس باید بین سه چیز تعادل ایجاد کند:
- راندمان حرارتی (Thermal Efficiency)
- افت فشار (Pressure Drop)
- هزینه ساخت و بهرهبرداری (CAPEX & OPEX)
در صنایع نفت، گاز، پتروشیمی و نیروگاهی، کوچکترین خطا در طراحی میتواند باعث افزایش شدید مصرف انرژی یا حتی از کار افتادن کل واحد شود.
این موضوع در مورد تجهیزاتی مانند مبدل حرارتی الکتریکی (Electric Heat Exchanger) نیز صدق میکند. در این نوع مبدل، انرژی الکتریکی مستقیماً به گرما تبدیل شده و به سیال منتقل میشود، بنابراین طراحی صحیح المنتها، کنترل دما، توزیع یکنواخت حرارت و ایمنی سیستم نقش حیاتی دارد. اگر این پارامترها بهدرستی طراحی نشوند، علاوه بر کاهش راندمان، احتمال افزایش مصرف برق، داغشدن موضعی و کاهش عمر تجهیز نیز وجود خواهد داشت.
تعریف دقیق بار حرارتی (Heat Duty)
اولین قدم، تعیین مقدار انرژی است که باید منتقل شود.
بار حرارتی:
Q = m × Cp × ΔT
معادله اصلی انرژی در مبدل حرارتی
مثال صنعتی واقعی:
فرض کنید یک جریان آب گرم باید خنک شود:
- دبی جرمی: 3 kg/s
- Cp آب: 4180 J/kg.K
- کاهش دما: 30°C
محاسبه:
Q = 3 × 4180 × 30 = 376200 W ≈ 376 kW

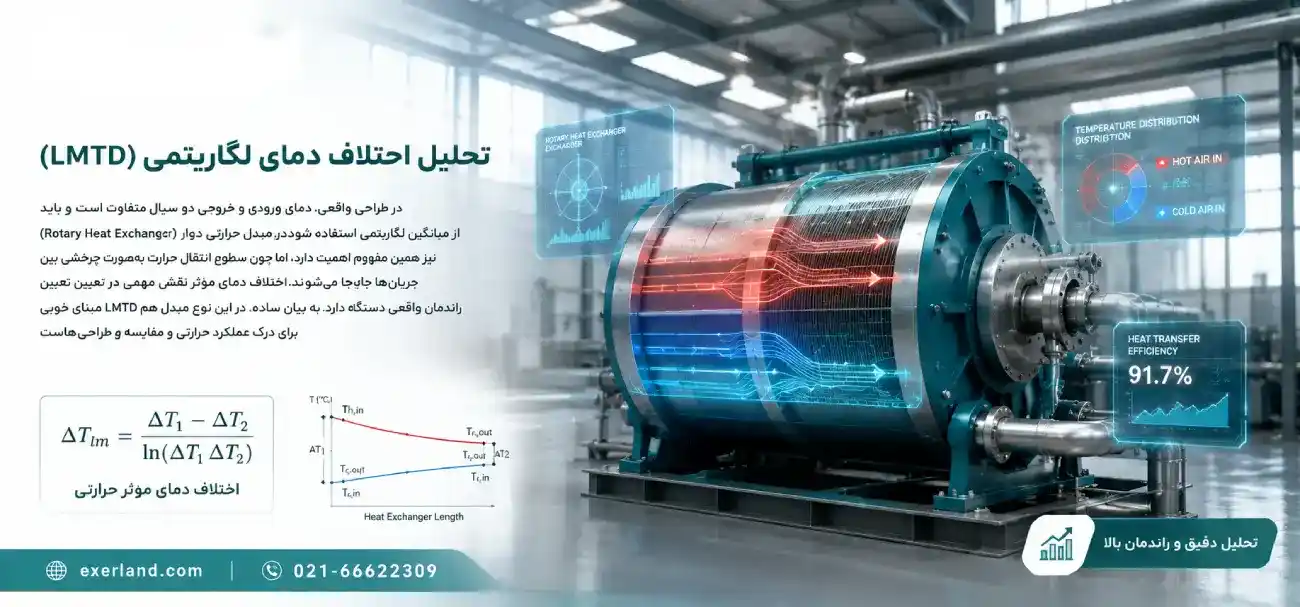

تحلیل اختلاف دمای لگاریتمی (LMTD)
در طراحی واقعی، دمای ورودی و خروجی دو سیال متفاوت است و باید از میانگین لگاریتمی استفاده شود.در مبدل حرارتی دوار (Rotary Heat Exchanger) نیز همین مفهوم اهمیت دارد، اما چون سطوح انتقال حرارت بهصورت چرخشی بین جریانها جابهجا میشوند، اختلاف دمای مؤثر نقش مهمی در تعیین راندمان واقعی دستگاه دارد. به بیان ساده، در این نوع مبدل هم LMTD مبنای خوبی برای درک عملکرد حرارتی و مقایسه طراحیهاست.
ΔTlm = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)
اختلاف دمای مؤثر حرارتی
مثال:
- ΔT1 = 80°C
- ΔT2 = 30°C
نتیجه:
ΔTlm ≈ 50 / ln(80/30) ≈ 50 / 0.98 ≈ 51°C
انتخاب ضریب کلی انتقال حرارت (U)
ضریب U یکی از حساسترین پارامترهای طراحی است.
جدول واقعی صنعتی:
| U (W/m².K) | نوع سیستم |
|---|---|
| 10 – 60 | گاز به گاز |
| 300 – 1200 | مایع به مایع |
| 1500 – 6000 | بخار به مایع |
نکته مهندسی:
انتخاب اشتباه U = طراحی کاملاً غلط
بیشتر بخوانید: راهنمای جامع طراحی و مهندسی مبدل های حرارتی مقاوم به خوردگی در صنایع شیمیایی
محاسبه سطح مورد نیاز مبدل
A = Q / (U × ΔTlm)
طراحی سطح انتقال حرارت
مثال کامل:
- Q = 376000 W
- U = 800 W/m².K
- ΔTlm = 50 K
محاسبه:
A = 376000 / (800 × 50) = 9.4 m²
بررسی افت فشار (Pressure Drop Design)
افت فشار تعیین میکند که سیستم چقدر انرژی پمپاژ نیاز دارد.
ΔP = f × (L/D) × (ρv² / 2)
معادله دارسی-ویسباخ
تحلیل مهندسی:
اگر افت فشار زیاد باشد:
- پمپ بزرگتر لازم است
- مصرف برق افزایش مییابد
- هزینه OPEX بالا میرود

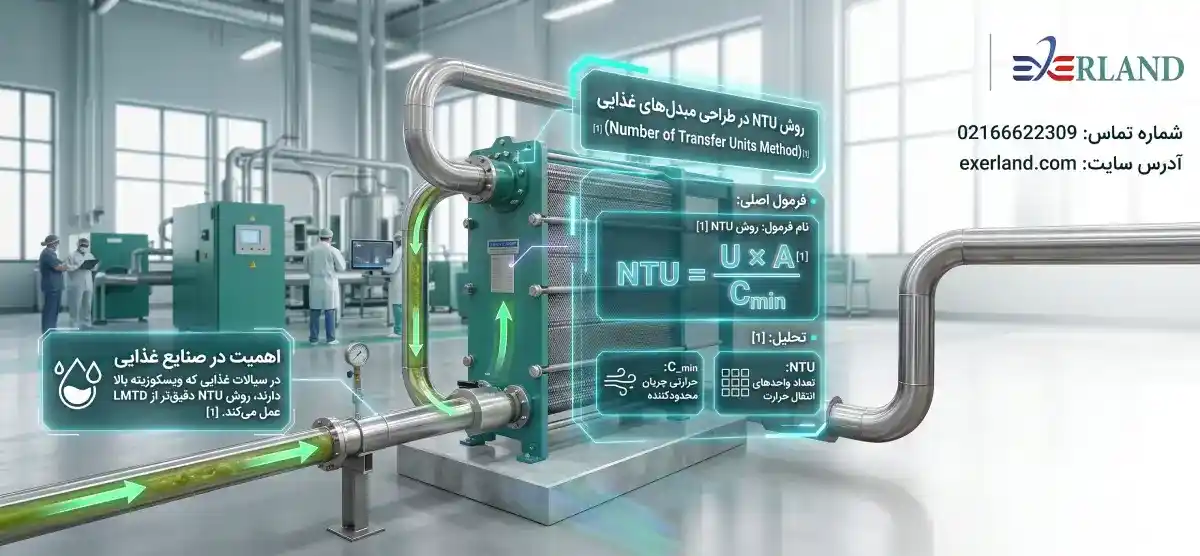

تحلیل عددی NTU (روش پیشرفته طراحی)
در پروژههای واقعی که دمای خروجی مشخص نیست، از NTU استفاده میشود.
NTU = (U × A) / Cmin
عدد واحد انتقال حرارت
تعریفها:
- Cmin = کمترین ظرفیت گرمایی جریانها
- NTU بالا = راندمان بالاتر
به طور کلی، هرچه مقدار NTU بزرگتر باشد، توانایی مبدل برای انتقال حرارت بیشتر بوده و راندمان حرارتی سیستم افزایش مییابد.
این روش بهویژه در تحلیل عملکرد مبدل حرارتی پوسته و لوله تک پاس کاربرد دارد، زیرا در این نوع مبدل با داشتن یک مسیر عبور ساده برای سیالات، ارزیابی راندمان حرارتی از طریق پارامتر NTU سادهتر و قابلاطمینانتر انجام میشود.
راندمان حرارتی (Effectiveness)
ε = Q واقعی / Q حداکثر
بازده حرارتی مبدلنکته:
- ε = 0.6 تا 0.85 → طراحی صنعتی نرمال
- ε > 0.9 → طراحی بسیار بهینه
انتخاب هندسه مبدل (Mechanical Design)
در این مرحله تصمیمهای واقعی گرفته میشود:
پارامترها:
- نوع مبدل: Shell & Tube یا Plate
- تعداد پاس (Passes)
- طول لولهها
- قطر پوسته
- آرایش جریان: Counter Flow (بهینهترین حالت)
در نتیجه، در طراحی مکانیکی مبدل برای گرمایش سیالات باید هندسهای انتخاب شود که علاوه بر تأمین بار حرارتی مورد نیاز، از نظر افت فشار، ابعاد و هزینه نیز بهینه باشد.
جدول طراحی نهایی نمونه صنعتی
| مقدار | پارامتر |
|---|---|
| 376 kW | بار حرارتی |
| 9.4 m² | سطح مبدل |
| 800 W/m².K | U |
| 50°C | ΔTlm |
| Counter Flow | نوع جریان |
| Shell & Tube | نوع مبدل |
تحلیل مهندسی نهایی (واقعی و صنعتی)
در طراحی واقعی هیچ چیز قطعی نیست. مهندس باید چندین بار طراحی را اصلاح کند تا به حالت بهینه برسد.
سه Trade-off اصلی:
- افزایش سطح → کاهش افت دما ولی افزایش هزینه
- کاهش سطح → کاهش هزینه ولی افت راندمان
- کاهش افت فشار → افزایش ابعاد
در یک طراحی واقعی هیچچیز خطی، ثابت یا قطعی نیست. مهندسیِ طراحی همیشه یک فرآیند تکرار و اصلاح است؛ جایی که طراح میان چندین محدودیت متناقض باید بهترین نقطه تعادل را پیدا کند. این موضوع در طراحی مبدل حرارتی پوسته و لوله (Shell & Tube Heat Exchanger) کاملاً مشهود است، زیرا این نوع مبدل بیش از هر نوع دیگر درگیر بهینهسازی همزمان چند پارامتر متضاد است.
