راهنمای جامع طراحی و مدیریت حرارتی و سرمایش دیتاسنترها

چرا مدیریت حرارت در دیتاسنترمراکز داده و اتاق‌های سرور حیاتی است؟

در کنار طراحی اصولی سیستم‌های سرمایش و تهویه، استفاده از مبدل‌های حرارتی کارآمد نقش کلیدی در دفع مؤثر گرمای تولیدشده توسط تجهیزات دیتاسنتری دارد.
یکی از رایج‌ترین و مؤثرترین این تجهیزات، مبدل حرارتی رادیاتور پره‌ای است.

رادیاتورهای پره‌ای با افزایش سطح تبادل حرارت از طریق پره‌ها، امکان انتقال سریع‌تر گرما از سیال گرم (هوا یا مایع خنک‌کننده) به محیط خنک‌تر را فراهم می‌کنند. این ویژگی باعث می‌شود:

•  دمای تجهیزات در بازه ایمن و پایدار حفظ شود

•  مصرف انرژی سیستم‌های سرمایشی کاهش یابد

•  فشار حرارتی روی سرورها و تجهیزات شبکه کم شود

•  عمر مفید سخت‌افزارها افزایش پیدا کند

در بسیاری از دیتاسنترهای مدرن، مبدل های حرارتی رادیاتور پره ای به‌عنوان بخشی از سیستم‌های In-Row Cooling، Rear Door Heat Exchanger یا سیستم‌های خنک‌کاری ترکیبی مورد استفاده قرار می‌گیرند و نقش مؤثری در بهینه‌سازی راندمان حرارتی ایفا می‌کنند.

در نهایت، می‌توان گفت مدیریت هوشمند حرارت بدون بهره‌گیری از مبدل‌های حرارتی کارآمد مانند رادیاتورهای پره‌ای، عملاً امکان‌پذیر نیست و این تجهیزات به یکی از اجزای حیاتی معماری مراکز داده تبدیل شده‌اند.

مفاهیم پایه در مدیریت حرارت مراکز داده و اتاق سرور

بار حرارتی (Heat Load) چیست؟

بار حرارتی به مجموع گرمایش تولیدشده توسط تجهیزات داخل دیتاسنتر گفته می‌شود. این گرما عمدتاً از منابع زیر ناشی می‌شود:

• سرورها و تجهیزات پردازشی

• تجهیزات ذخیره‌سازی

• سوئیچ‌ها و روترها

• منابع تغذیه

• سیستم‌های روشنایی

• حضور نیروی انسانی

در عمل، تقریباً تمام انرژی الکتریکی مصرف‌شده توسط تجهیزات IT به گرما تبدیل می‌شود. بنابراین محاسبه دقیق بار حرارتی، پایه اصلی طراحی سیستم سرمایش است.

تعادل حرارتی (Thermal Balance)

تعادل حرارتی زمانی برقرار می‌شود که:

میزان گرمای تولیدشده = میزان گرمای دفع‌شده

در صورت برهم خوردن این تعادل، دمای محیط افزایش یافته و شرایط بحرانی برای تجهیزات دیتاسنتری ایجاد می‌شود. افزایش دما می‌تواند منجر به کاهش راندمان پردازشی، افزایش نرخ خطا و در نهایت خرابی سخت‌افزار شود. از این‌رو، سیستم‌های تهویه و سرمایش وظیفه‌ای حیاتی در حفظ این توازن بر عهده دارند.

در این میان، مبدل های حرارتی هواخنک (Air Cooled Heat Exchanger) نقش کلیدی در دفع گرمای مازاد ایفا می‌کنند. این مبدل‌ها با انتقال حرارت از سیال گرم یا هوای خروجی تجهیزات به جریان هوای خنک محیط، بدون نیاز به مصرف آب، به برقراری تعادل حرارتی کمک می‌کنند. استفاده از مبدل‌های هواخنک به‌ویژه در دیتاسنترها و اتاق‌های سرور با محدودیت منابع آبی یا نیاز به نگهداری ساده‌تر، بسیار رایج است.

به‌کارگیری صحیح مبدل‌های حرارتی هواخنک در کنار سیستم‌های تهویه مطبوع، باعث پایداری دمایی، کاهش مصرف انرژی و افزایش اطمینان‌پذیری زیرساخت‌های مراکز داده می‌شود.

مدیریت جریان هوا (Airflow Management)

مدیریت جریان هوا به معنای هدایت صحیح هوای سرد و گرم در فضای دیتاسنتر است. هدف اصلی آن جلوگیری از اختلاط هوای ورودی سرد با هوای خروجی گرم و رساندن هوای خنک به‌صورت یکنواخت به تجهیزات حساس است.

طراحی نامناسب جریان هوا می‌تواند باعث ایجاد نقاط داغ (Hot Spots)، افزایش بار حرارتی موضعی و در نهایت کاهش راندمان سیستم سرمایش شود.

در این میان، هواسازهای اتاق تمیز نقش مهمی در کنترل دقیق جریان، دما و کیفیت هوا در دیتاسنترها و اتاق‌های سرور ایفا می‌کنند. این هواسازها با قابلیت تأمین هوای یکنواخت، فیلترشده و با دبی کنترل‌شده، امکان هدایت مؤثر هوای سرد به راهروهای سرد و جمع‌آوری هوای گرم از راهروهای گرم را فراهم می‌سازند. استفاده از هواساز اتاق تمیز علاوه بر بهبود مدیریت جریان هوا، از ورود ذرات معلق و آلودگی‌هایی که می‌توانند به تجهیزات آسیب بزنند نیز جلوگیری می‌کند.

به‌کارگیری هواسازهای اتاق تمیز در کنار اصولی مانند تفکیک راهرو سرد و گرم (Cold/Hot Aisle Containment)، نقش مؤثری در افزایش پایداری حرارتی و بهره‌وری انرژی دیتاسنتر دارد.

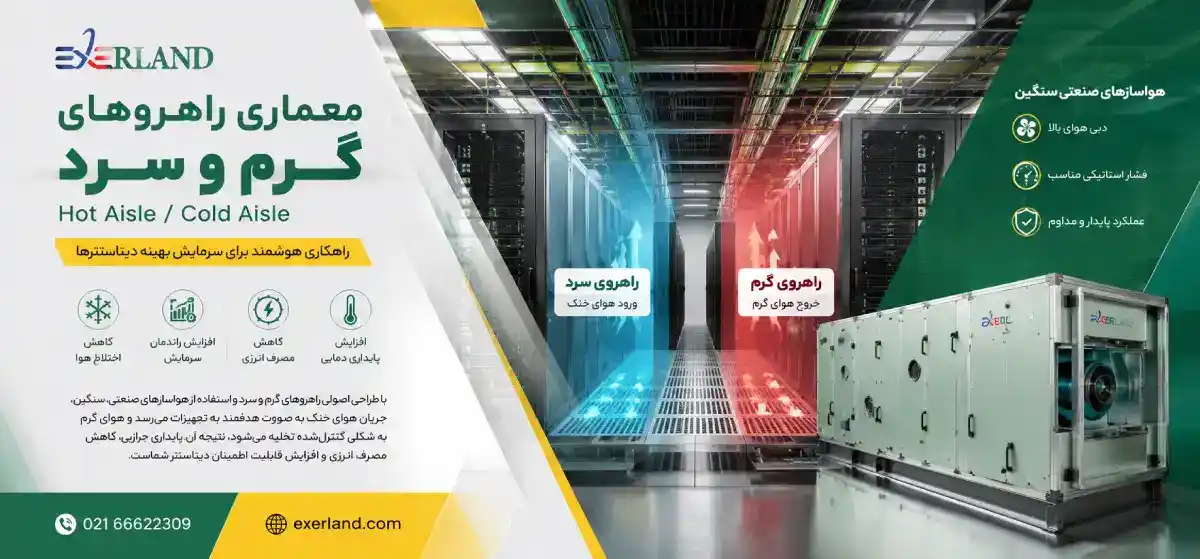

معماری راهروهای گرم و سرد (Hot Aisle / Cold Aisle)

تعریف راهروهای گرم و سرد

یکی از روش‌های استاندارد و اثبات‌شده در طراحی مراکز داده، استفاده از الگوی راهروی گرم و سرد است. در این معماری، نحوه چیدمان رک‌ها و تجهیزات به‌گونه‌ای انجام می‌شود که جریان هوا به‌صورت کنترل‌شده و هدفمند حرکت کند.

• راهروی سرد (Cold Aisle): محل ورود هوای خنک و کنترل‌شده به جلوی تجهیزات و سرورها

• راهروی گرم (Hot Aisle): محل خروج هوای گرم تولیدشده از پشت سرورها

در این طراحی، رک‌ها به‌صورت متقابل و روبه‌روی یکدیگر قرار می‌گیرند تا هوای سرد مستقیماً به ورودی تجهیزات برسد و هوای گرم بدون اختلاط، از مسیر مشخصی جمع‌آوری و تخلیه شود. این چیدمان نقش مهمی در افزایش راندمان سرمایش و جلوگیری از ایجاد نقاط داغ دارد.

در دیتاسنترهای با بار حرارتی بالا، استفاده از هواسازهای صنعتی سنگین به‌عنوان منبع اصلی تأمین و گردش هوای سرد، اهمیت ویژه‌ای پیدا می‌کند. این هواسازها با ظرفیت هوادهی بالا، فشار استاتیکی مناسب و قابلیت کارکرد مداوم، امکان تغذیه یکنواخت راهروهای سرد و جمع‌آوری مؤثر هوای گرم از راهروهای گرم را فراهم می‌سازند. ترکیب معماری راهروهای گرم و سرد با هواساز صنعتی سنگین، باعث پایداری حرارتی، کاهش مصرف انرژی و افزایش قابلیت اطمینان دیتاسنتر می‌شود.

مزایای این معماری

به‌کارگیری معماری راهروهای گرم و سرد در دیتاسنترها، مزایای قابل‌توجهی از نظر عملکرد حرارتی و بهره‌وری انرژی به همراه دارد:

• کاهش اختلاط هوا: جداسازی مسیر هوای سرد و گرم، از بازگشت هوای گرم به ورودی تجهیزات جلوگیری می‌کند.

• افزایش راندمان سرمایش: هوای خنک مستقیماً به محل مصرف هدایت شده و اتلاف سرمایش به حداقل می‌رسد.

• کاهش مصرف انرژی: با بهبود توزیع هوا، بار کاری سیستم‌های سرمایشی کاهش یافته و مصرف انرژی بهینه می‌شود.

• افزایش پایداری دمایی: دمای یکنواخت‌تر در کل دیتاسنتر باعث کاهش تنش حرارتی و افزایش عمر تجهیزات می‌شود.

در دیتاسنترهای حرفه‌ای، این معماری معمولاً با سیستم‌های محصورسازی راهروها (Containment) تکمیل می‌شود تا جداسازی هوای سرد و گرم به‌صورت کامل انجام گیرد. در چنین ساختاری، هواسازها نقش کلیدی در تأمین هوای خنک با دبی و فشار مناسب، توزیع یکنواخت آن در راهروهای سرد و جمع‌آوری مؤثر هوای گرم از راهروهای گرم ایفا می‌کنند. عملکرد صحیح هواساز در این معماری، تضمین‌کننده پایداری حرارتی و راندمان بالای کل سیستم سرمایش دیتاسنتر است.

استانداردهای بین المللی مدیریت دما و رطوبت

استاندارد ASHRAE

انجمن مهندسان گرمایش، سرمایش و تهویه مطبوع آمریکا (ASHRAE) به‌عنوان مرجع اصلی تدوین استانداردهای محیطی مراکز داده، محدوده‌های مجاز و بهینه دما و رطوبت را برای عملکرد ایمن و پایدار تجهیزات دیتاسنتری تعیین می‌کند.

بر اساس استاندارد ASHRAE، شرایط پیشنهادی برای دیتاسنترها به شرح زیر است:

• محدوده دمای پیشنهادی: ۱۸ تا ۲۷ درجه سانتی‌گراد

• محدوده رطوبت نسبی: ۴۰٪ تا ۶۰٪

رعایت این محدوده‌ها نقش مهمی در جلوگیری از بروز مشکلاتی مانند تخلیه الکتریسیته ساکن، خوردگی تجهیزات و افزایش استهلاک سخت‌افزار دارد.

در این چارچوب، چیلرهای تراکمی به‌عنوان یکی از اجزای اصلی سیستم سرمایش دیتاسنتر، وظیفه تأمین آب سرد با دمای پایدار و کنترل‌شده را بر عهده دارند. آب سرد تولیدشده توسط چیلر تراکمی، به هواسازها، فن‌کویل‌ها یا مبدل‌های حرارتی منتقل شده و امکان حفظ دما و رطوبت محیط در محدوده‌های تعیین‌شده توسط ASHRAE را فراهم می‌کند. انتخاب صحیح ظرفیت و نوع چیلر تراکمی، تأثیر مستقیمی بر پایداری حرارتی، بهره‌وری انرژی و قابلیت اطمینان مراکز داده دارد.

استاندارد TIA-942

استاندارد TIA-942 به طراحی زیرساخت فیزیکی دیتاسنتر می‌پردازد و شامل موارد زیر است:

• سیستم تهویه

• توزیع برق

• مسیرهای کابل‌کشی

• ایمنی فیزیکی

• سطوح افزونگی

در بخش سیستم‌های سرمایش، TIA-942 بر اهمیت طراحی ماژولار، افزونه‌پذیر و قابل اطمینان تأکید دارد. در همین راستا، استفاده از مینی‌چیلرها به‌ویژه در دیتاسنترهای کوچک و متوسط، اتاق‌های سرور سازمانی و فضاهای لبه‌ای (Edge Data Center) به‌عنوان یک راهکار کارآمد مطرح می‌شود. مینی‌چیلرها با ابعاد جمع‌وجور، نصب آسان و امکان ایجاد افزونگی N+1، به حفظ شرایط دمایی پایدار و انطباق با الزامات استاندارد TIA-942 کمک می‌کنند.

به‌کارگیری صحیح مینی‌چیلر در کنار هواسازها و مبدل‌های حرارتی، امکان دستیابی به طراحی منعطف و مطابق با سطوح مختلف Tier را فراهم می‌سازد.

Uptime Institute

مؤسسه Uptime Institute مراکز داده را بر اساس میزان دسترس‌پذیری، افزونگی و تحمل‌پذیری در برابر خطا، در چهار سطح Tier I تا Tier IV طبقه‌بندی می‌کند. با افزایش سطح Tier، الزامات مربوط به پایداری عملکرد، افزونگی تجهیزات و کنترل دقیق شرایط محیطی به‌طور چشمگیری سخت‌گیرانه‌تر می‌شود.

در دیتاسنترهای با Tier بالا، کنترل هم‌زمان دما و رطوبت از اهمیت ویژه‌ای برخوردار است، زیرا نوسانات رطوبت می‌تواند به اندازه نوسانات دما برای تجهیزات حساس خطرآفرین باشد. در این شرایط، استفاده از تجهیزاتی با توانایی بالای کنترل رطوبت اهمیت پیدا می‌کند.

در همین راستا، هواسازهای استخری با قابلیت رطوبت‌زدایی و تنظیم دقیق رطوبت نسبی، می‌توانند به‌عنوان بخشی از راهکارهای کنترلی در فضاهای خاص دیتاسنتری یا اتاق‌های پشتیبان مورد استفاده قرار گیرند. این نوع هواسازها به دلیل طراحی ویژه برای مدیریت رطوبت بالا، در سناریوهایی که نیاز به کنترل سخت‌گیرانه شرایط محیطی وجود دارد، به حفظ پایداری محیطی مطابق با الزامات Tierهای بالاتر کمک می‌کنند.

در مجموع، هرچه سطح Tier بالاتر باشد، انتخاب و ترکیب هوشمندانه تجهیزات تهویه و سرمایش، از جمله هواسازها با قابلیت کنترل دقیق دما و رطوبت، نقش تعیین‌کننده‌تری در دستیابی به دسترس‌پذیری مورد انتظار خواهد داشت.

طبقه بندی محیطی مراکز داده بر اساس ASHRAE

این طبقه‌بندی مبنای انتخاب تجهیزات سرمایشی و کنترلی است.

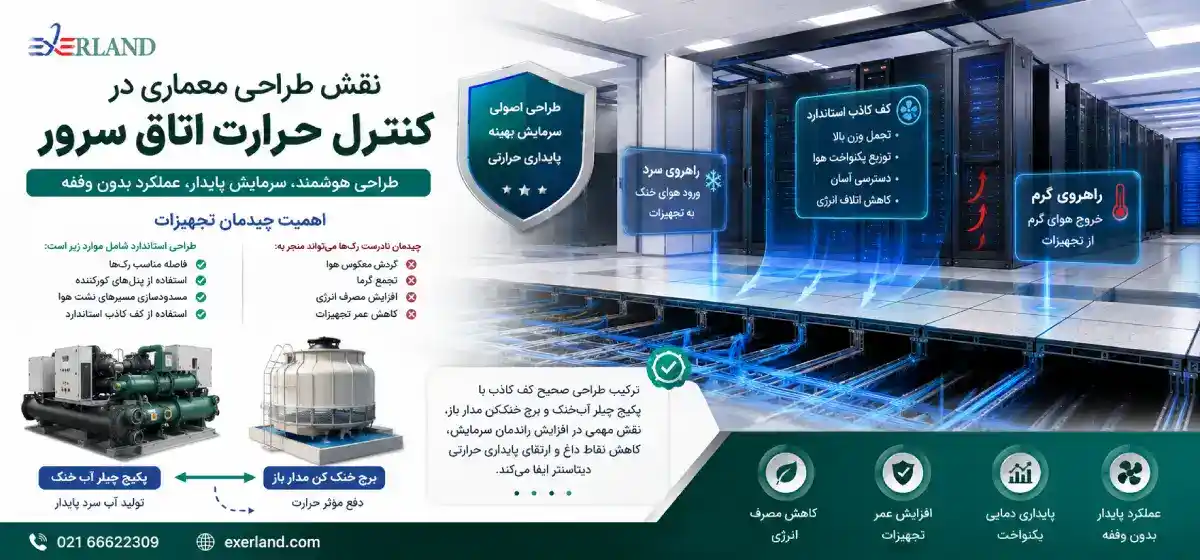

نقش طراحی معماری در کنترل حرارت اتاق سرور

اهمیت چیدمان تجهیزات

چیدمان نادرست رک‌ها می‌تواند منجر به:

• گردش معکوس هوا

• تجمع گرما

• افزایش مصرف انرژی

• کاهش عمر تجهیزات

طراحی استاندارد شامل موارد زیر است:

• فاصله مناسب رک‌ها

• استفاده از پنل‌های کورکننده

• مسدودسازی مسیرهای نشت هوا

• استفاده از کف کاذب استاندارد

بیشتر بخوانید: هواساز بخار صنعتی در واحدهای پتروشیمی: محاسبات حرارتی، آرایش بافل و بهینه‌سازی افت فشار

کف کاذب و توزیع هوای سرد

کف کاذب در دیتاسنترها نقش کلیدی در انتقال و توزیع هوای سرد از فضای زیر کف به راهروهای سرد ایفا می‌کند. این فضا به‌عنوان یک پلنوم هوای سرد عمل کرده و امکان رساندن هوای خنک به‌صورت مستقیم و کنترل‌شده به ورودی تجهیزات را فراهم می‌سازد. طراحی اصولی کف کاذب باید دارای ویژگی‌های زیر باشد:

• تحمل وزن تجهیزات و رک‌ها

• مقاومت حرارتی مناسب و حداقل اتلاف انرژی

• توزیع یکنواخت و قابل‌کنترل هوای سرد

• دسترسی آسان به کابل‌ها و زیرساخت‌ها

برای تأمین هوای سرد با دبی و دمای پایدار در زیر کف کاذب، استفاده از یک سیستم سرمایش مطمئن و پیوسته ضروری است. در دیتاسنترهای با ظرفیت متوسط تا بالا، پکیج چیلر آب خنک به‌همراه برج خنک کن مدار باز یکی از گزینه‌های رایج و کارآمد محسوب می‌شود. این سیستم با تولید آب سرد پایدار و دفع مؤثر حرارت از طریق برج خنک‌کن، امکان تغذیه هواسازها یا مبدل‌های هوایی متصل به پلنوم زیر کف را فراهم کرده و به حفظ یکنواختی دما در راهروهای سرد کمک می‌کند.

ترکیب طراحی صحیح کف کاذب با یک پکیج چیلر آب‌خنک و برج خنک‌کن مدار باز، نقش مهمی در افزایش راندمان سرمایش، کاهش نقاط داغ و ارتقای پایداری حرارتی دیتاسنتر ایفا می‌کند.

سنسورها و سیستم های پایش محیطی

پارامترهای کلیدی قابل پایش

در یک دیتاسنتر حرفه‌ای، پایش لحظه‌ای شرایط محیطی نقش حیاتی در حفظ پایداری عملکرد و پیشگیری از بروز شرایط بحرانی دارد. سیستم‌های مانیتورینگ هوشمند با جمع‌آوری داده‌ها از سنسورهای مختلف، امکان واکنش سریع و بهینه‌سازی عملکرد تجهیزات سرمایشی را فراهم می‌کنند. مهم‌ترین پارامترهایی که به‌صورت مداوم پایش می‌شوند عبارت‌اند از:

• دمای ورودی و خروجی رک‌ها

• رطوبت نسبی محیط

• اختلاف فشار هوا بین راهروهای گرم و سرد

• جریان و دبی هوا

• مصرف انرژی تجهیزات سرمایشی و الکتریکی

اطلاعات حاصل از این پایش‌ها مستقیماً در کنترل عملکرد تجهیزات سرمایشی مورد استفاده قرار می‌گیرد. در دیتاسنترهای کوچک، اتاق‌های سرور اداری و فضاهای تجاری، مینی چیلرهای هواخنک اداری تجاری به‌عنوان راهکار سرمایشی مستقل یا مکمل به کار می‌روند. عملکرد این مینی‌چیلرها بر اساس داده‌های سنسورها تنظیم شده و با تغییر بار حرارتی، ظرفیت سرمایش خود را به‌صورت هوشمند تطبیق می‌دهند.

ترکیب سیستم‌های پایش محیطی با مینی‌چیلر هواخنک اداری–تجاری، امکان کنترل دقیق دما، کاهش مصرف انرژی و افزایش قابلیت اطمینان دیتاسنتر را فراهم می‌کند و نقش مهمی در مدیریت بهینه زیرساخت سرمایش ایفا می‌نماید.

نقش سیستم های هوشمند مانیتورینگ

سیستم‌های پایش هوشمند با جمع‌آوری و تحلیل داده‌های محیطی، امکان پیش‌بینی خرابی‌ها، شناسایی نقاط بحرانی و جلوگیری از توقف ناگهانی تجهیزات را فراهم می‌کنند. این سیستم‌ها می‌توانند با هشداردهی به‌موقع، مدیریت ظرفیت سرمایشی و مصرف انرژی را بهینه کنند و به افزایش پایداری عملکرد دیتاسنتر کمک کنند.

برخی تولیدکنندگان داخلی، از جمله اکسرژی، در طراحی تجهیزات خود قابلیت یکپارچه‌سازی با سامانه‌های مانیتورینگ مرکزی را در نظر گرفته‌اند. این ویژگی در پروژه‌های متوسط و بزرگ اهمیت ویژه‌ای دارد، زیرا امکان کنترل متمرکز تمامی تجهیزات سرمایشی و تهویه را فراهم می‌کند.

در چنین محیط‌هایی، استفاده از مینی چیلر کم صدا بسیار مؤثر است. این مینی‌چیلرها علاوه بر تولید سرمایش مورد نیاز، با نویز پایین و قابلیت اتصال به سیستم‌های هوشمند مانیتورینگ، امکان تنظیم خودکار دما و جریان بر اساس داده‌های لحظه‌ای را فراهم می‌کنند. ترکیب مینی‌چیلر کم‌صدا با سیستم‌های هوشمند مانیتورینگ، به کاهش مصرف انرژی، حفظ شرایط ایده‌آل محیطی و افزایش اطمینان‌پذیری دیتاسنتر کمک می‌کند.

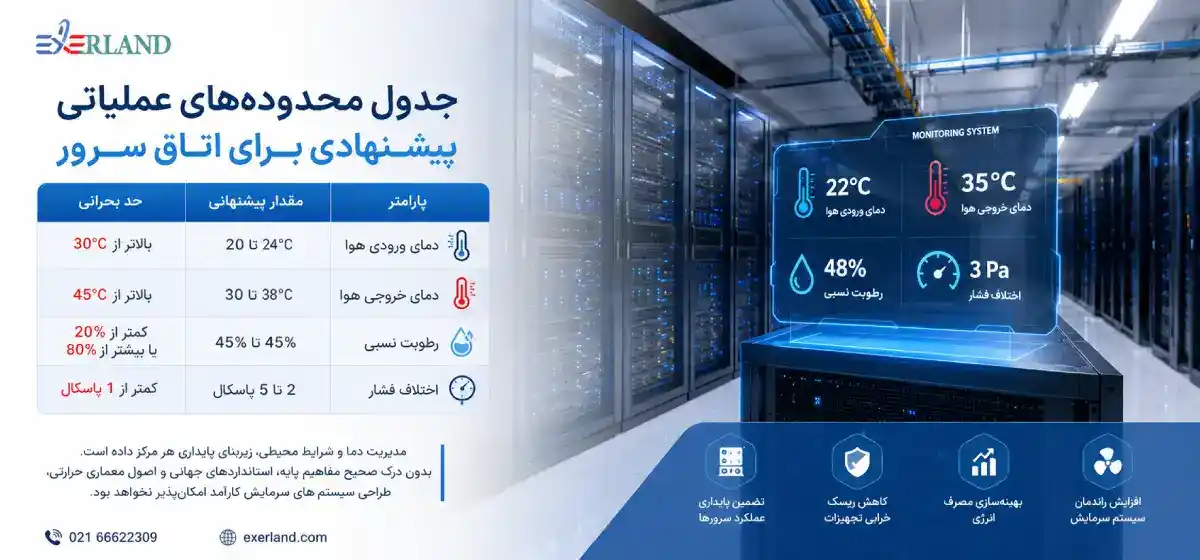

جدول محدوده های عملیاتی پیشنهادی برای اتاق سرور

مدیریت دما و شرایط محیطی، زیربنای پایداری هر مرکز داده است. بدون درک صحیح مفاهیم پایه، استانداردهای جهانی و اصول معماری حرارتی، طراحی سیستم‌های سرمایش کارآمد امکان پذیر نخواهد بود.

چرا محاسبه دقیق، ستون فقرات طراحی دیتاسنتر است؟

در طراحی مراکز داده، تصمیم‌گیری بر اساس حدس و تجربه شخصی یکی از پرهزینه‌ترین و پرریسک‌ترین اشتباهات است. انتخاب نادرست ظرفیت سیستم‌های سرمایش و تهویه می‌تواند منجر به پیامدهای زیر شود:

• افزایش مصرف انرژی و هزینه‌های عملیاتی

• کاهش عمر مفید تجهیزات به‌دلیل تنش حرارتی مداوم

• ایجاد نقاط داغ (Hot Spots) که عملکرد سرورها را مختل می‌کند

• ناپایداری عملیاتی و افزایش احتمال توقف خدمات

به همین دلیل، طراحی حرفه‌ای دیتاسنتر باید مبتنی بر محاسبات مهندسی دقیق، داده‌های واقعی تجهیزات و استانداردهای معتبر بین‌المللی انجام شود.

در این زمینه، مبدل های حرارتی پوسته و لوله نقش مهمی در مدیریت حرارت و انتقال گرما بین سیالات دارند. این مبدل‌ها با قابلیت تحمل فشار بالا، راندمان حرارتی مناسب و طراحی قابل اعتماد، امکان انتقال حرارت از سیستم‌های سرمایشی مرکزی به آب یا مایع خنک‌کننده تجهیزات را به صورت پایدار و پیش‌بینی‌شده فراهم می‌کنند. استفاده از مبدل حرارتی پوسته و لوله، به مهندسان دیتاسنتر اجازه می‌دهد که بر اساس محاسبات دقیق حرارتی، ظرفیت سیستم‌های سرمایشی و جریان‌های سیال را بهینه کنند و از بروز نقاط داغ و ناپایداری محیطی جلوگیری شود.

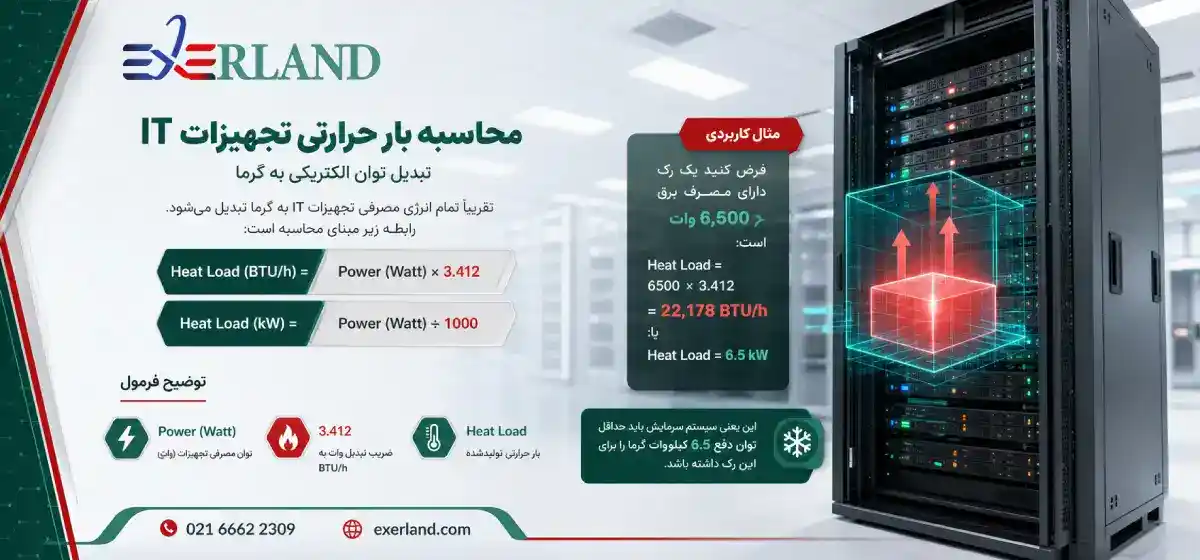

محاسبه بار حرارتی تجهیزات IT (IT Heat Load)

فرمول اصلی تبدیل توان الکتریکی به گرما

تقریباً تمام انرژی مصرفی تجهیزات IT به گرما تبدیل می‌شود. رابطه زیر مبنای محاسبه است:

Heat Load (BTU/h) = Power (Watt) × 3.412

یا به صورت کیلووات:

Heat Load (kW) = Power (Watt) ÷ 1000

توضیح فرمول

• Power: توان مصرفی تجهیزات (وات)

• 3.412: ضریب تبدیل وات به BTU/h

• Heat Load: بار حرارتی تولیدشده

مثال کاربردی

فرض کنید یک رک دارای مصرف برق 6,500 وات است:

Heat Load = 6500 × 3.412 = 22,178 BTU/h

یا:

Heat Load = 6.5 kW

این یعنی سیستم سرمایش باید حداقل توان دفع 6.5 کیلووات گرما را برای این رک داشته باشد.

محاسبه بار حرارتی کل دیتاسنتر

فرمول جامع بار حرارتی کل

Total Heat Load = IT Load + Lighting + UPS + Human + Safety Margin

یا به صورت عددی:

Q_total = Q_IT + Q_light + Q_UPS + Q_people + 15%

اجزای تشکیل‌دهنده

مثال محاسباتی

افزودن 15٪ حاشیه ایمنی:

Q_total = 56 × 1.15 = 64.4 kW

ظرفیت سرمایش مورد نیاز: حداقل 65 کیلووات

محاسبه ظرفیت سیستم سرمایش بر اساس جریان هوا

فرمول انتقال حرارت هوا

Q = m × Cp × ΔT

نسخه کاربردی در دیتاسنتر

Q (kW) = 1.2 × Airflow (m³/s) × ΔT

توضیح پارامترها

• m: جرم هوا

• Cp: ظرفیت گرمایی هوا (1.005 kJ/kg·K)

• ΔT: اختلاف دما بین ورودی و خروجی

• Airflow: دبی جریان هوا

بیشتر بخوانید:  راهنمای جامع هواساز هتل و مهمان‌ پذیر

مثال عملی

اگر جریان هوا 3 m³/s و اختلاف دما 10 درجه باشد:

Q = 1.2 × 3 × 10 = 36 kW

یعنی این سیستم می‌تواند 36 کیلووات گرما دفع کند.

محاسبه تعداد یونیت‌های سرمایشی (CRAC / CRAH)

فرمول تعیین تعداد یونیت‌ها

Number of Units = Total Heat Load ÷ Unit Capacity

با در نظر گرفتن افزونگی:

Final Units = (N + 1 Redundancy)

مثال

اگر بار حرارتی 90 kW و ظرفیت هر یونیت 30 kW باشد:

Units = 90 ÷ 30 = 3 Final = 4 Units (N+1)

شاخص بهره‌وری انرژی (PUE) در مراکز داده

تعریف PUE

PUE نشان می‌دهد چه میزان انرژی صرف تجهیزات پشتیبان می‌شود.

PUE = Total Facility Energy ÷ IT Equipment Energy

تفسیر عدد PUE

بیشتر بخوانید: راهنمای خرید هواساز یکپارچه

مثال

اگر کل مصرف 1200 kW و مصرف IT برابر 800 kW باشد:

PUE = 1200 ÷ 800 = 1.5

محاسبه مصرف انرژی سالانه سیستم سرمایش

فرمول مصرف سالانه

Annual Energy = Cooling Power × Hours × Days

یا:

E_year = kW × 24 × 365

مثال

سیستم سرمایش 40 kW:

E = 40 × 24 × 365 = 350,400 kWh

جدول نمونه طراحی بر اساس ظرفیت دیتاسنتر

الگوریتم مرحله ای طراحی سیستم سرمایش دیتاسنتر

طراحی سیستم سرمایش مراکز داده باید بر اساس یک فرآیند مهندسی ساختارمند انجام شود. این فرآیند پنج مرحله اصلی دارد که رعایت آن‌ها، پایداری حرارتی و بهره‌وری انرژی را تضمین می‌کند.

استفاده از مبدل حرارتی صفحه ای در مرحله طراحی انتقال حرارت، به مهندسان اجازه می‌دهد که با حجم کمتر، راندمان بالاتر و انعطاف‌پذیری بیشتر، حرارت تولیدشده توسط تجهیزات را دفع کرده و عملکرد سیستم سرمایش را بهینه کنند. این ابزار، به‌ویژه در دیتاسنترهای متوسط تا بزرگ، یک عنصر کلیدی در طراحی حرفه‌ای سیستم سرمایش محسوب می‌شود.

 جمع‌آوری داده‌های پایه

در این مرحله، اطلاعات اولیه پروژه استخراج می‌شود:

• تعداد رک‌ها

• مصرف برق هر رک

• نوع تجهیزات IT

• سطح افزونگی (N، N+1، 2N)

دقت این داده‌ها، مستقیماً بر کیفیت طراحی تأثیر می‌گذارد.

محاسبه بار حرارتی کل

بار حرارتی شامل موارد زیر است:

• بار تجهیزات IT

• بار UPS و روشنایی

• بار نیروی انسانی

• ضریب ایمنی (10٪ تا 20٪)

خروجی این مرحله، ظرفیت واقعی موردنیاز سیستم سرمایش است.

 انتخاب فناوری سرمایش

بر اساس چگالی توان و شرایط پروژه، یکی از گزینه‌های زیر انتخاب می‌شود:

انتخاب نادرست در این مرحله، بیشترین هزینه بلندمدت را ایجاد می‌کند.

 طراحی جریان هوا و معماری فیزیکی

هدف این مرحله، رساندن هوای سرد به منبع گرما بدون اتلاف است:

• پیاده‌سازی Hot/Cold Aisle

• استفاده از Containment

• طراحی صحیح کف کاذب

• حذف نشت هوا

معماری مناسب می‌تواند راندمان سرمایش را تا 30٪ افزایش دهد.

نقش تجهیزات بومی در طراحی مهندسی

در پروژه‌های داخلی، استفاده از تجهیزات تولیدشده توسط برندهایی مانند اکسرژی، به دلیل سازگاری با شرایط اقلیمی و پشتیبانی محلی، می‌تواند در کنار رعایت استانداردهای مهندسی، مزیت عملیاتی قابل‌توجهی ایجاد کند.

البته انتخاب نهایی باید همواره بر اساس محاسبات فنی و تحلیل اقتصادی انجام شود، نه صرفاً نام برند.

چرا انتخاب نادرست تجهیزات، پرهزینه ترین اشتباه است؟

در بسیاری از پروژه‌های دیتاسنتر، بیشترین هزینه نه در زمان خرید تجهیزات، بلکه در طول بهره‌برداری پرداخت می‌شود. انتخاب نادرست سیستم سرمایش می‌تواند باعث افزایش شدید مصرف انرژی، هزینه‌های نگهداری بالا و کاهش پایداری عملیاتی شود.

بنابراین، تصمیم‌گیری در این مرحله باید مبتنی بر تحلیل فنی، اقتصادی و عملیاتی باشد، نه صرفاً قیمت اولیه یا تبلیغات فروشندگان.

انواع سیستم های سرمایش در مراکز داده

سیستم‌های مبتنی بر CRAC / CRAH

تعریف

واحدهای CRAC (Computer Room Air Conditioner) و CRAH (Computer Room Air Handler) رایج‌ترین روش سرمایش سنتی هستند.

ویژگی‌ها

• نصب ساده

• مناسب دیتاسنترهای کوچک و متوسط

• وابسته به کف کاذب

محدودیت‌ها

• راندمان متوسط

• مصرف انرژی نسبتاً بالا

• محدودیت در چگالی رک

 سیستم‌های InRow Cooling

تعریف

یونیت‌های سرمایشی که بین رک‌ها نصب می‌شوند و هوا را به‌صورت نقطه‌ای خنک می‌کنند.

مزایا

• کاهش تلفات هوا

• راندمان بالا

• مناسب رک‌های پرمصرف

معایب

• هزینه اولیه بالاتر

• نیاز به طراحی دقیق

 خنک‌سازی مایع (Liquid Cooling)

تعریف

در این روش، انتقال حرارت مستقیماً توسط مایع انجام می‌شود.

کاربرد

• پردازش‌های سنگین

• هوش مصنوعی

• HPC

مزایا

• راندمان بسیار بالا

• مناسب چگالی‌های بالای 30 kW

محدودیت‌ها

• پیچیدگی فنی

• هزینه اجرا

• نیاز به تخصص بالا

سیستم‌های هیبریدی (Hybrid Cooling)

ترکیبی از روش‌های بالا برای افزایش انعطاف‌پذیری.

جدول مقایسه فناوری های سرمایش دیتاسنتر

تحلیل هزینه مالکیت کل (TCO)

تعریف TCO

TCO (Total Cost of Ownership) مجموع هزینه‌های یک سیستم در طول عمر آن است:

TCO = CAPEX + OPEX + Maintenance + Downtime Cost

اجزای TCO

مثال تحلیلی

نتیجه: سیستم InRow با وجود هزینه اولیه بالاتر، در بلندمدت مقرون‌به‌صرفه‌تر است.

تحلیل بازگشت سرمایه (ROI)

فرمول ROI

ROI = (Net Benefit ÷ Investment) × 100

مثال

سرمایه‌گذاری: 1,200 میلیون
صرفه‌جویی سالانه: 180 میلیون

ROI = (180 ÷ 1200) × 100 = 15%

مقایسه سیستم‌های توزیع هوا

روش‌های رایج

• کف کاذب

• کانال‌کشی سقفی

• محصورسازی راهرو

• توزیع مستقیم

جدول مقایسه  طراحی و مدیریت حرارتی و سرمایش دیتاسنترها

معیارهای فنی انتخاب تجهیزات سرمایش

شاخص‌های کلیدی  طراحی و مدیریت حرارتی و سرمایش دیتاسنترها

نقش برندهای داخلی در پروژه های دیتاسنتر

در سال‌های اخیر، برخی برندهای داخلی مانند اکسرژی توانسته‌اند تجهیزات سرمایشی و کنترلی سازگار با استانداردهای جهانی ارائه دهند. مزیت اصلی این تجهیزات، دسترسی سریع به خدمات فنی، تطبیق با شرایط اقلیمی و کاهش وابستگی ارزی است.

با این حال، استفاده از برند داخلی تنها زمانی منطقی است که مشخصات فنی و نتایج تست‌های عملکردی آن به‌صورت شفاف ارائه شده باشد.

ماتریس تصمیم گیری برای انتخاب سیستم سرمایش

نمونه ماتریس امتیازدهی

نتیجه: InRow انتخاب بهینه برای این سناریو است.

اشتباهات رایج در انتخاب سیستم سرمایش

• تمرکز صرف بر قیمت اولیه

• نادیده گرفتن هزینه انرژی

• حذف افزونگی

• عدم پیش‌بینی توسعه

• بی‌توجهی به مانیتورینگ

این اشتباهات معمولاً پس از چند سال، هزینه‌ای چندبرابری ایجاد می‌کنند.

 از طراحی به اجرا  طراحی و مدیریت حرارتی و سرمایش دیتاسنترها

پس از طراحی دقیق سیستم سرمایش و انتخاب تجهیزات مناسب، مرحله اجرای دیتاسنتر آغاز می‌شود. اجرای اصولی زیرساخت حرارتی و برقی، رعایت استانداردها و برنامه‌ریزی نگهداری، نقش کلیدی در پایداری طولانی‌مدت دارد.

اجرای زیرساخت حرارتی و تهویه

نصب تجهیزات سرمایش

کنترل و مدیریت دما و رطوبت

نگهداری پیشگیرانه (Preventive Maintenance)

اهداف نگهداری

• جلوگیری از خرابی ناگهانی تجهیزات

• افزایش عمر مفید سیستم‌ها

• کاهش Downtime

• بهینه‌سازی مصرف انرژی

چک لیست نگهداری دوره ای

سیستم های مانیتورینگ هوشمند

پارامترهای قابل پایش

• دمای ورودی و خروجی هر رک

• رطوبت نسبی

• جریان هوا و اختلاف فشار

• توان مصرفی IT و تجهیزات پشتیبان

• هشدارهای لحظه‌ای

مزایای مانیتورینگ

• پیش‌بینی نقاط داغ قبل از ایجاد مشکل

• کاهش هزینه‌های انرژی با بهینه‌سازی جریان هوا

• امکان گزارش‌دهی به مدیران به صورت داشبورد و نمودار

• یکپارچگی با سیستم مدیریت انرژی مرکزی

نمونه پروژه عملی (Case Study)

دیتاسنتر متوسط شهری – نمونه شبیه‌سازی‌شده

توضیح: با استفاده از جریان هوای بهینه و مانیتورینگ هوشمند، مصرف انرژی کاهش یافته و نقاط داغ کنترل شده‌اند. افزونگی N+1 سیستم سرمایش، امنیت عملیاتی را تضمین کرده است.

مدیریت بحران و برق اضطراری

• نصب UPS و ژنراتورهای پشتیبان

• سوئیچ سریع و بدون اختلال بین برق اصلی و پشتیبان

• تست دوره‌ای سیستم‌های برق اضطراری

• مانیتورینگ بار و ظرفیت با نرم‌افزار مدیریت هوشمند

این اقدامات مانع از توقف ناگهانی سرویس‌ها و از دست رفتن داده‌های حساس می‌شوند.

تکنولوژی های آینده مراکز داده

هوش مصنوعی برای مدیریت انرژی

• پیش‌بینی بار حرارتی

• بهینه‌سازی جریان هوا و دما

• کاهش PUE و مصرف انرژی

دیتاسنتر سبز (Green Data Center)

• استفاده از انرژی‌های تجدیدپذیر

• سیستم‌های سرمایش طبیعی و تبخیری

• کاهش ردپای کربنی دیتاسنتر

 Edge Data Center

• مراکز داده کوچک نزدیک کاربران

• کاهش تاخیر و افزایش سرعت سرویس

• نیاز به طراحی سرمایش و تهویه کم‌حجم ولی کارآمد

سوالات متداول طراحی و مدیریت حرارتی و سرمایش مهندسی دیتاسنترها FAQ
