بررسی بازار تولید مبدل حرارتی در ایران

جدول مقایسه انواع مبدل حرارتی در صنعت ایران

---

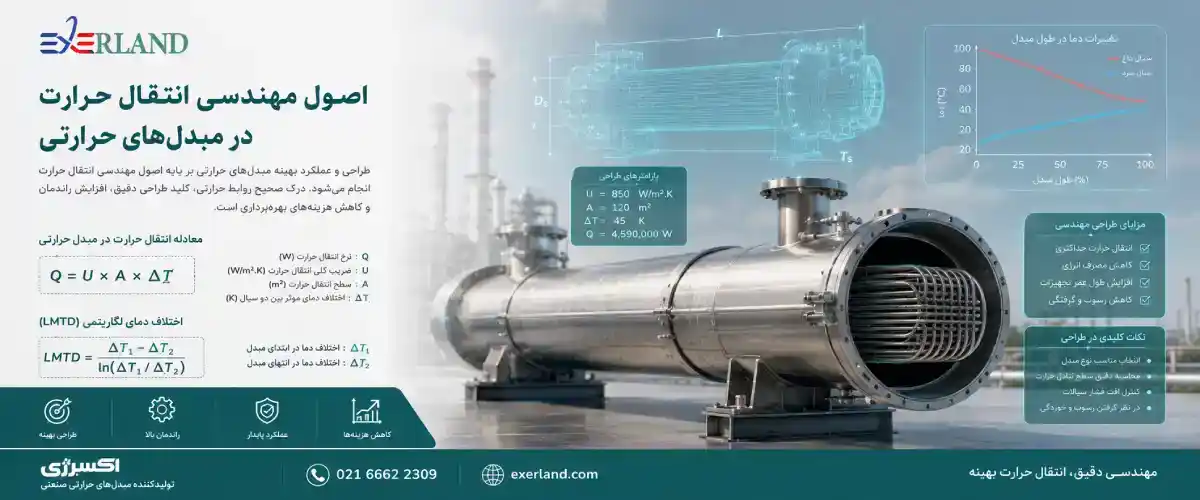

اصول مهندسی انتقال حرارت در مبدل‌ها

برای تحلیل واقعی بازار تولید مبدل حرارتی در ایران باید به مبانی مهندسی انتقال حرارت نیز توجه کنیم. طراحی یک مبدل حرارتی کاملاً وابسته به پارامترهای حرارتی، سطح انتقال حرارت و ضریب انتقال حرارت است.

مهم‌ترین رابطه طراحی مبدل حرارتی به صورت زیر بیان می‌شود:

 معادله انتقال حرارت در مبدل حرارتی

 Q = U × A × ΔT

که در آن:

Q : نرخ انتقال حرارت (W)

U : ضریب کلی انتقال حرارت (W/m².K)

A : سطح انتقال حرارت (m²)

ΔT : اختلاف دمای موثر بین دو سیال (K)

این رابطه اساس بسیاری از محاسبات طراحی مبدل های حرارتی است.

اختلاف دمای لگاریتمی (LMTD)

در طراحی دقیق مبدل حرارتی معمولاً از اختلاف دمای لگاریتمی استفاده می‌شود.

 اختلاف دمای لگاریتمی

LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

که در آن:

ΔT1 : اختلاف دما در ابتدای مبدل

ΔT2 : اختلاف دما در انتهای مبدل

استفاده از این پارامتر باعث می‌شود محاسبات طراحی مبدل دقیق‌تر انجام شود.

محاسبه دقیق اختلاف دمای لگاریتمی (LMTD) نقش مهمی در انتخاب ظرفیت و ابعاد تجهیزات دارد؛ به همین دلیل هنگام خرید مبدل حرارتی پوسته و لوله دوپاس، بررسی این پارامتر در کنار شرایط عملیاتی و مشخصات سیال، به انتخاب گزینه‌ای متناسب با نیاز فرآیند کمک می‌کند.

---

جایگاه مبدل حرارتی در صنایع ایران

بازار مبدل حرارتی در ایران به شدت وابسته به صنایع بزرگ کشور است. سه صنعت بیشترین تقاضا را برای این تجهیزات ایجاد می‌کنند:

صنعت نفت و گاز
صنعت پتروشیمی
صنعت تهویه مطبوع و چیلر

به عنوان مثال در یک چیلر تراکمی صنعتی، چندین مبدل حرارتی استفاده می‌شود:

اواپراتور
کندانسور
مبدل‌های بازیابی حرارت

به همین دلیل توسعه صنعت HVAC نیز به رشد بازار مبدل حرارتی در ایران کمک کرده است.در سیستم‌های سرمایشی، اواپراتور چیلر یکی از مهم‌ترین مبدل‌های حرارتی محسوب می‌شود که نقش اصلی را در جذب گرما از سیال و تأمین ظرفیت سرمایشی بر عهده دارد.

---

ظرفیت تولید مبدل حرارتی در ایران

در حال حاضر ده‌ها شرکت در ایران در حوزه طراحی و ساخت مبدل حرارتی فعالیت دارند. این شرکت‌ها در سه سطح فعالیت می‌کنند:

تولیدکنندگان صنعتی بزرگ (برای پتروشیمی و نیروگاه)
تولیدکنندگان تجهیزات تهویه مطبوع
کارگاه‌های تخصصی ساخت مبدل

بخش قابل توجهی از مبدل‌های پوسته و لوله مورد استفاده در صنایع نفت و گاز اکنون در داخل کشور تولید می‌شود. با این حال برخی مبدل‌های خاص همچنان وارداتی هستند، به ویژه مبدل های صفحه‌ای با تکنولوژی پیشرفته.

---

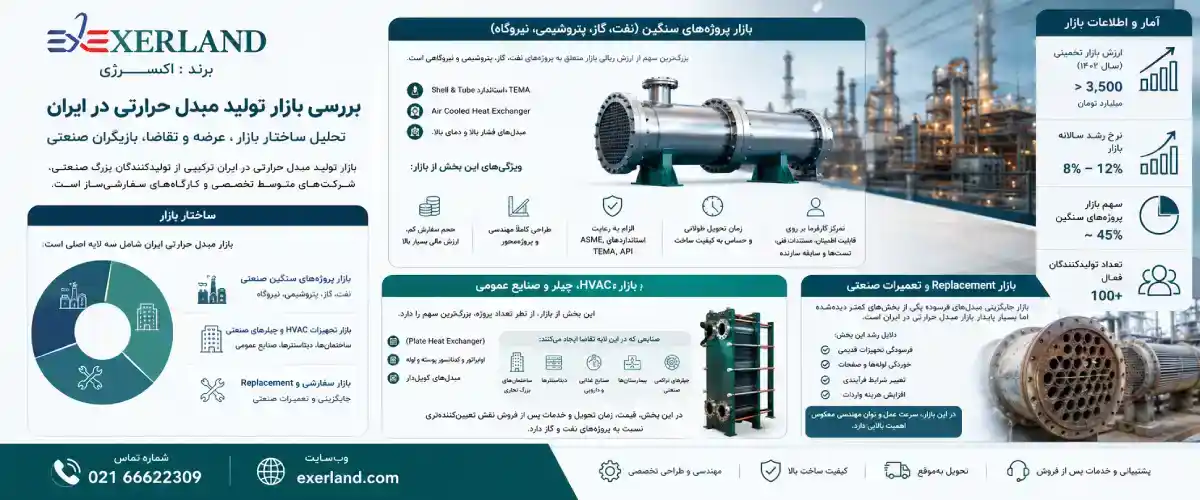

بررسی بازار تولید مبدل حرارتی در ایران | تحلیل ساختار بازار، عرضه و تقاضا، بازیگران صنعتی

ساختار بازار تولید مبدل حرارتی در ایران

برای درک واقعی بازار تولید مبدل حرارتی در ایران، باید از نگاه مهندسی–اقتصادی به ساختار این بازار نگاه کرد. این بازار نه کاملاً انحصاری است و نه کاملاً رقابتی؛ بلکه ترکیبی از تولیدکنندگان بزرگ صنعتی، شرکت‌های متوسط تخصصی و کارگاه‌های سفارشی‌ساز را در بر می‌گیرد.

بازار مبدل حرارتی ایران را می‌توان به سه لایه اصلی تقسیم کرد:

بازار پروژه‌های سنگین صنعتی
بازار تجهیزات HVAC و چیلرهای صنعتی
بازار سفارشی و Replacement (جایگزینی و تعمیر)

هر کدام از این لایه‌ها رفتار اقتصادی، حاشیه سود و الزامات فنی متفاوتی دارند.

 بازار پروژه‌های سنگین (نفت، گاز، پتروشیمی، نیروگاه)

بزرگ‌ترین سهم از ارزش ریالی بازار تولید مبدل حرارتی در ایران متعلق به پروژه‌های نفت، گاز، پتروشیمی و نیروگاهی است. در این پروژه‌ها معمولاً با مبدل‌های زیر سروکار داریم:

Shell & Tube با استاندارد TEMA
Air Cooled Heat Exchanger
مبدل‌های فشار بالا و دمای بالا

ویژگی‌های این بخش از بازار:

حجم سفارش کم، ارزش مالی بسیار بالا
طراحی کاملاً مهندسی و پروژه‌محور
الزام به رعایت استانداردهای ASME, TEMA, API
زمان تحویل طولانی و حساس به کیفیت ساخت
در این بخش، کارفرما بیش از قیمت، روی قابلیت اطمینان، مستندات فنی، تست‌ها و سابقه سازنده تمرکز دارد.

 بازار HVAC، چیلر و صنایع عمومی

این بخش از بازار، از نظر تعداد پروژه، بزرگ‌ترین سهم را دارد. مبدل‌هایی که در این حوزه استفاده می‌شوند شامل:

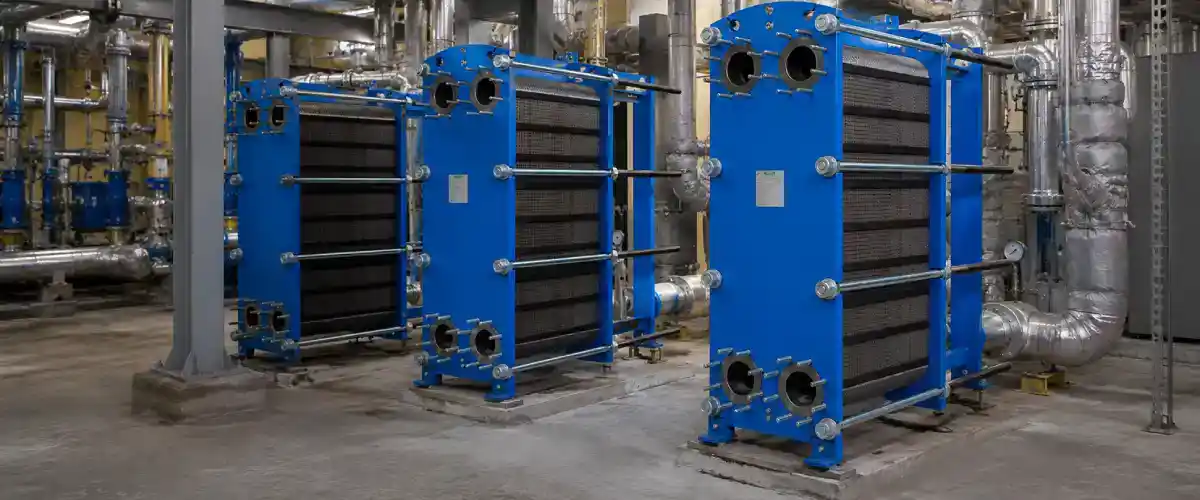

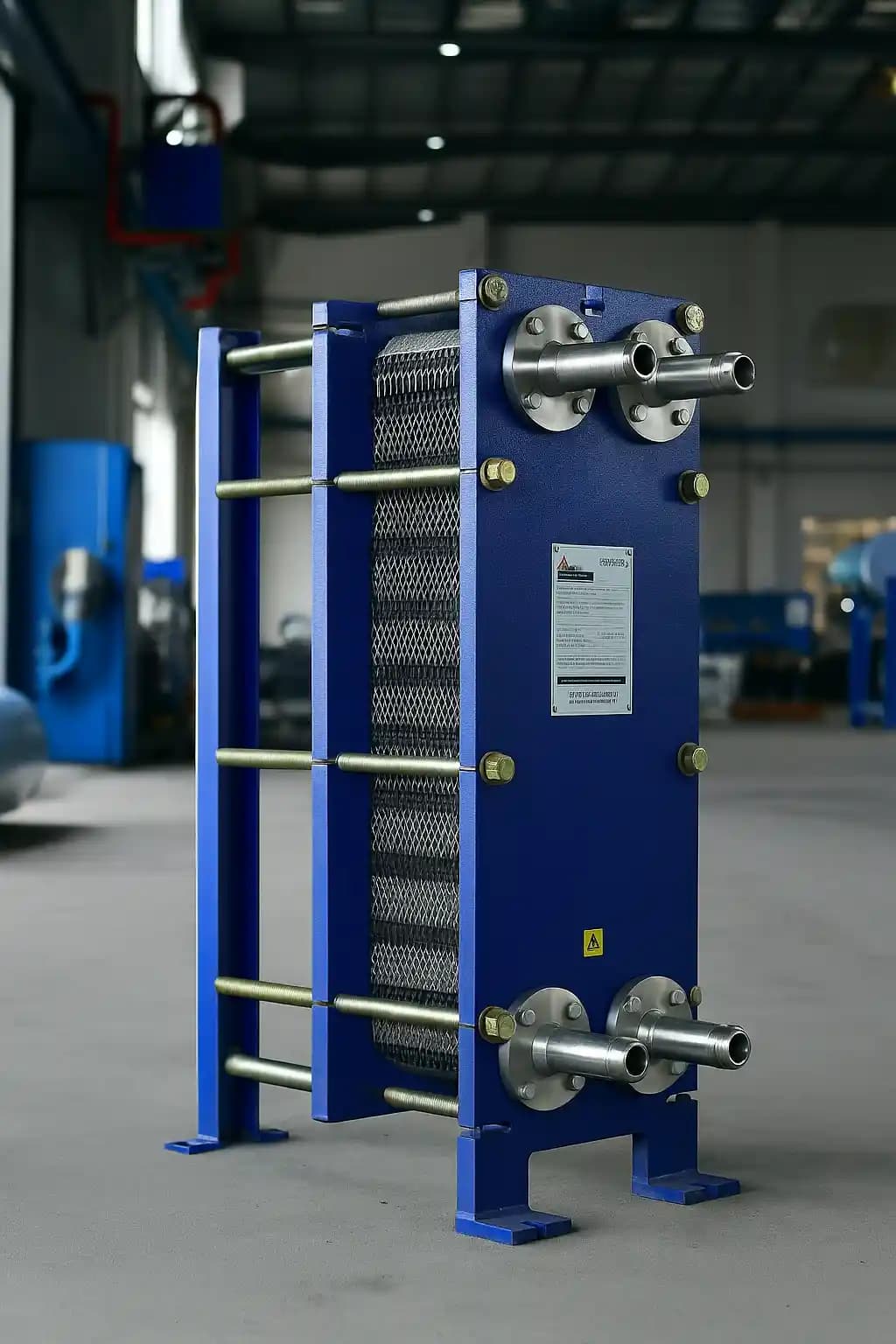

مبدل صفحه‌ای (Plate Heat Exchanger)
اواپراتور و کندانسور پوسته و لوله
مبدل‌های کویل‌دار

صنایعی که در این لایه تقاضا ایجاد می‌کنند:

ساختمان‌های بزرگ تجاری
دیتاسنترها
صنایع غذایی و داروییبیمارستان‌ها
چیلرهای تراکمی صنعتی

در این بخش، قیمت، زمان تحویل و خدمات پس از فروش نقش تعیین‌کننده‌تری نسبت به پروژه‌های نفت و گاز دارد.

 بازار Replacement و تعمیرات صنعتی

بازار جایگزینی مبدل‌های فرسوده یکی از بخش‌های کمتر دیده‌شده اما بسیار پایدار بازار مبدل حرارتی در ایران است.

دلایل رشد این بخش:

• فرسودگی تجهیزات قدیمی
• خوردگی لوله‌ها و صفحات
• تغییر شرایط فرآیندی
• افزایش هزینه واردات

در این بازار، سرعت عمل و توان مهندسی معکوس اهمیت بالایی دارد.

---

تحلیل عرضه در بازار تولید مبدل حرارتی ایران

دسته‌بندی تولیدکنندگان داخلی

تولیدکنندگان مبدل حرارتی در ایران را می‌توان به سه گروه اصلی تقسیم کرد:

نکته مهم این است که فاصله تکنولوژیک بین گروه اول و سوم قابل توجه است و همین موضوع باعث تفاوت شدید در قیمت و کیفیت محصولات می‌شود.

---

وابستگی بازار ایران به واردات

با وجود رشد تولید داخلی، هنوز بخش‌هایی از بازار مبدل حرارتی در ایران وابسته به واردات است:

مبدل‌های صفحه‌ای با آلیاژ خاص
مبدل‌های Microchannel
صفحات و گسکت‌های برندهای اروپایی

این وابستگی باعث شده در شرایط تحریم، قیمت تمام‌شده پروژه‌ها افزایش پیدا کند و زمان تحویل طولانی‌تر شود.

---

تحلیل تقاضا در بازار مبدل حرارتی ایران

محرک‌های اصلی تقاضا

تقاضا برای مبدل حرارتی در ایران تحت تأثیر چند عامل کلیدی است:

• توسعه پروژه‌های پتروشیمی
• نوسازی صنایع قدیمی
• رشد مصرف انرژی و نیاز به افزایش راندمان
• توسعه سیستم‌های سرمایش صنعتی
• بحران آب و حرکت به سمت Air Cooler

---

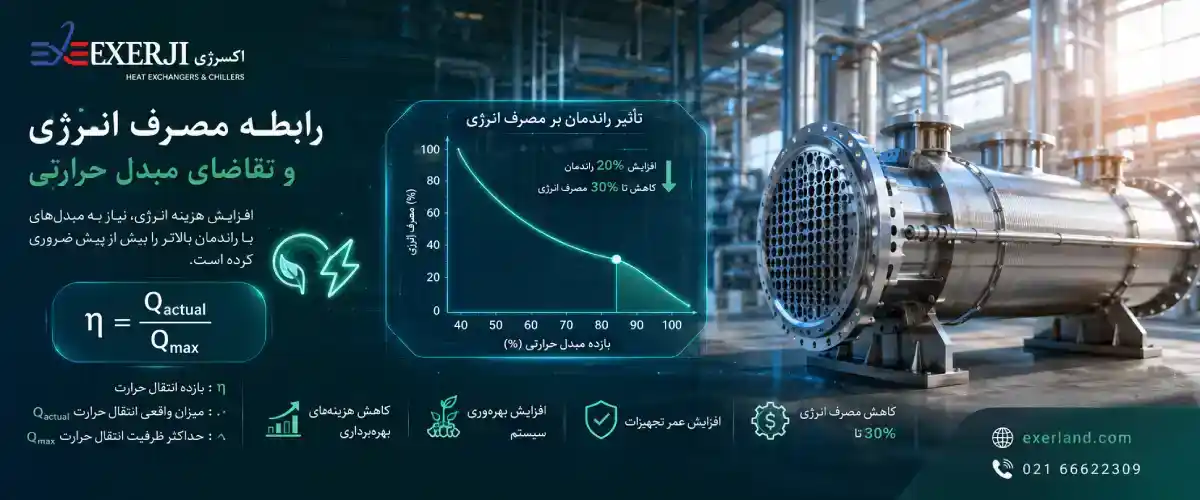

رابطه مصرف انرژی و تقاضای مبدل حرارتی

یکی از عوامل کلیدی افزایش تقاضا، افزایش هزینه انرژی است. هرچه قیمت انرژی واقعی‌تر شود، نیاز به مبدل‌های با راندمان بالاتر افزایش پیدا می‌کند.

رابطه ساده بین راندمان و مصرف انرژی را می‌توان این‌گونه بیان کرد:

بازده انتقال حرارت
 η = Q_actual / Q_max

افزایش راندمان مبدل مستقیماً باعث کاهش مصرف انرژی در کل سیستم می‌شود، موضوعی که برای کارفرمایان صنعتی بسیار حیاتی است.

---

مزیت رقابتی تولیدکنندگان داخلی

تولیدکنندگان داخلی مبدل حرارتی در ایران چند مزیت رقابتی مهم دارند:

قیمت تمام‌شده پایین‌تر نسبت به نمونه خارجی
امکان سفارشی‌سازی
دسترسی سریع به خدمات پس از فروش
عدم وابستگی به ارز

در مقابل، چالش‌های اصلی آن‌ها شامل موارد زیر است:

محدودیت در مواد اولیه خاص
ضعف در برندینگ صنعتی
عدم حضور فعال در بازارهای صادراتی

بیشتر بخوانید: کاربرد چیلرهای تراکمی در خنک‌کاری خطوط تولید فولاد و صنایع فلزی

---

نمودار مفهومی سهم تقاضا در صنایع مختلف (تحلیل کیفی)

---

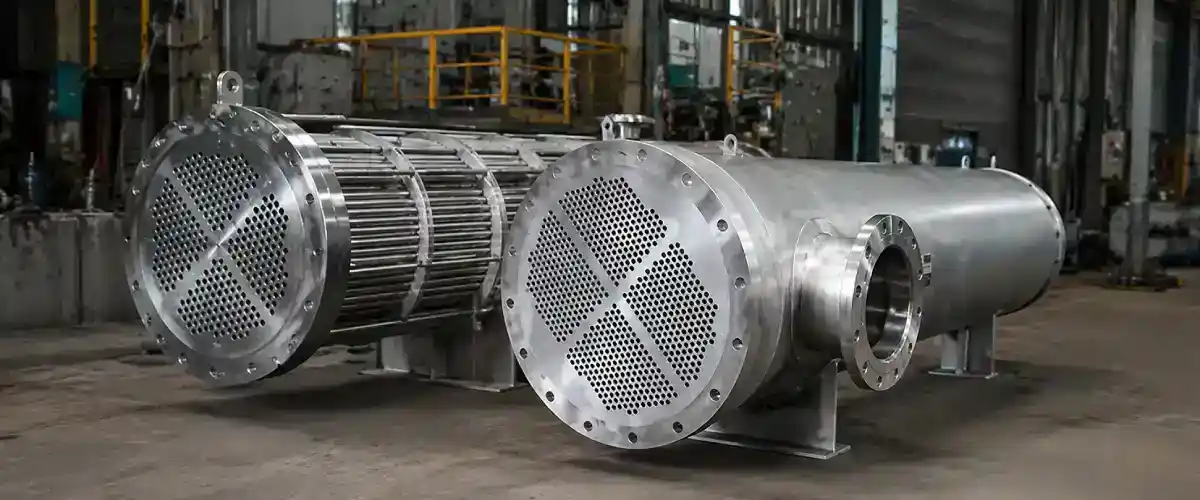

آینده بازار تولید مبدل حرارتی در ایران (نگاه مهندسی)

با توجه به شرایط فعلی، می‌توان پیش‌بینی کرد:

تقاضا برای مبدل های هواخنک افزایش می‌یابد
بازار مبدل‌های صفحه‌ای رشد تدریجی خواهد داشت
پروژه‌های Replacement سهم بیشتری از بازار می‌گیرند
تمرکز روی راندمان انرژی بیشتر می‌شود

در پروژه های صنعتی و تأسیساتی، مبدل حرارتی الکتریکی به‌عنوان راهکاری مناسب برای تأمین گرمایش کنترل‌شده و دقیق در فرآیندهای مختلف شناخته می‌شود. با توجه به روند آینده بازار مبدل‌های حرارتی در ایران، افزایش تقاضا برای تجهیزات با راندمان انرژی بالا، توسعه پروژه‌های نوسازی (Replacement) و حرکت صنایع به سمت فناوری‌های الکتریکی، استفاده از این تجهیز رو به گسترش خواهد بود. مبدل حرارتی الکتریکی با حذف وابستگی به سوخت‌های فسیلی، کنترل دقیق دما، عملکرد پایدار و کاهش هزینه‌های نگهداری، در صنایع نفت، گاز، پتروشیمی، غذایی، دارویی و تأسیسات صنعتی کاربرد گسترده‌ای دارد. همچنین تمرکز روزافزون صنایع بر بهره‌وری انرژی و کاهش مصرف منابع، جایگاه این تجهیزات را در پروژه‌های آینده بیش از پیش تقویت می‌کند.
برای مشاهده مشخصات فنی، ظرفیت‌های مختلف و اطلاعات بیشتر می‌توانید به صفحه زیر مراجعه کنید:
www.exerland.com/product/electric-heat-exchanger

---

طراحی مهندسی مبدل حرارتی | محاسبات، استانداردها، انتخاب نوع مناسب

در این بخش از مقاله، وارد فضای کاملاً مهندسی طراحی مبدل حرارتی می‌شویم. مهندسان فرآیند، مکانیک، انرژی و HVAC برای انتخاب یک مبدل مناسب باید مجموعه‌ای از پارامترهای فنی را بررسی کنند؛ از نرخ انتقال حرارت و خواص سیال گرفته تا افت فشار، نوع جریان، استانداردها و جنس ساخت.

در ایران، انتخاب درست مبدل حرارتی اهمیت بیشتری دارد، زیرا بسیاری از پروژه‌ها به دلیل شرایط عملیاتی خاص، نوسانات کیفیت سیالات، محدودیت‌های تعمیرات و نبود قطعات وارداتی به طراحی دقیق وابسته هستند.

 تلاش می‌کند دیدی جامع و مهندسی برای انتخاب، طراحی یا ارزیابی یک مبدل حرارتی ارائه دهد.

---

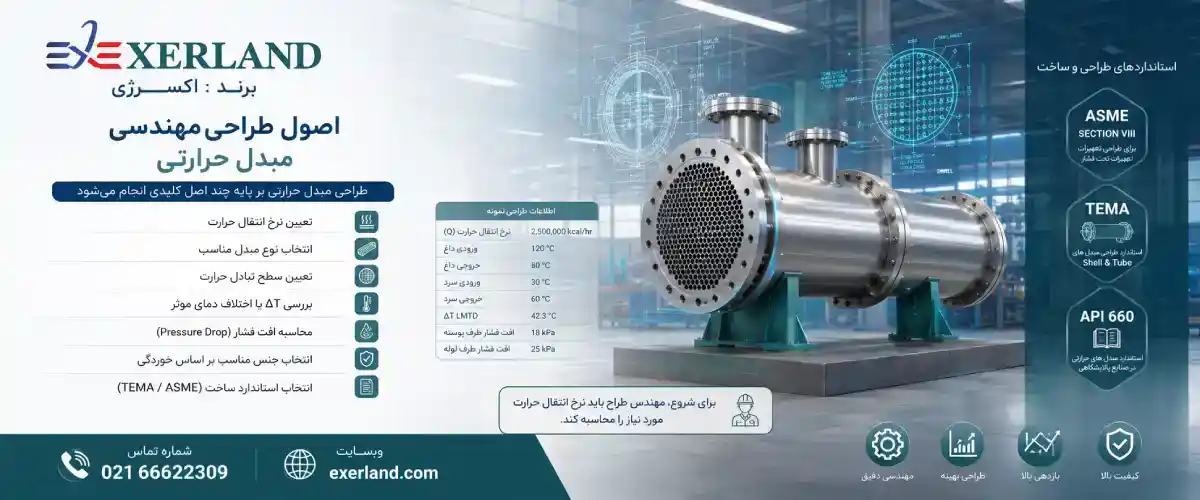

اصول طراحی مهندسی مبدل حرارتی

طراحی مبدل حرارتی بر پایه چند اصل کلیدی انجام می‌شود:

تعیین نرخ انتقال حرارت
انتخاب نوع مبدل مناسب
تعیین سطح تبادل حرارت
بررسی ∆T یا اختلاف دمای مؤثر
محاسبه افت فشار (Pressure Drop)
انتخاب جنس مناسب بر اساس خوردگی
انتخاب استاندارد ساخت (TEMA / ASME)

برای شروع، مهندس طراح باید نرخ انتقال حرارت مورد نیاز را محاسبه کند.

بسیاری از اصول طراحی، محاسبات انتقال حرارت و کنترل افت فشار که در این مقاله بررسی شده‌اند، در طراحی مبدل حرارتی لوله ای نیز به‌صورت گسترده مورد استفاده قرار می‌گیرند.

---

محاسبه نرخ انتقال حرارت (Q)

یکی از مهم‌ترین روابط در طراحی مبدل حرارتی، رابطه انتقال حرارت است:

 معادله انتقال حرارت

Q = U × A × ΔT

که در آن:

Q = ظرفیت حرارتی مورد نیاز

U = ضریب کلی انتقال حرارت

A = سطح تبادل حرارت

ΔT = اختلاف دمای مؤثر

---

محاسبه ظرفیت حرارتی سیال

برای محاسبه انرژی منتقل‌شده به سیال، رابطه زیر استفاده می‌شود:

 محاسبه ظرفیت حرارتی سیال

Q = m × Cp × (T_out - T_in)

m = دبی جرمی

Cp = ظرفیت حرارتی ویژه سیال

T_out - T_in = اختلاف دما

این فرمول پایه طراحی تمام مبدل‌های تراکمی، چیلر، نیروگاه و پتروشیمی است.برای انتقال حرارت در سیالات با اختلاف دمای زیاد، مبدل حرارتی لوله مارپیچ با ایجاد جریان گردابه‌ای، ضریب انتقال حرارت را افزایش داده و عملکرد پایداری در شرایط سخت صنعتی دارد.

---

اختلاف دمای لگاریتمی LMTD

در طراحی مبدل های حرارتی، اختلاف دمای لگاریتمی بسیار مهم است. این پارامتر نشان می‌دهد مبدل در دو سر ورودی و خروجی چه اختلاف دمای مؤثری ایجاد می‌کند.

اختلاف دمای لگاریتمی

 LMTD = (ΔT1 - ΔT2) / ln(ΔT1 / ΔT2)

ΔT1 = اختلاف دمای ورودی

ΔT2 = اختلاف دمای خروجی

در مبدل‌های جریان مخالف (Counter Flow) مقدار LMTD بزرگ‌تر، و راندمان بیشتر است.

اختلاف دمای لگاریتمی (LMTD) یکی از مهم‌ترین معیارها در طراحی و انتخاب مبدل‌های حرارتی است، زیرا به‌طور مستقیم بر میزان انتقال حرارت و ابعاد موردنیاز تجهیز تأثیر می‌گذارد. در بسیاری از کاربردهای صنعتی، مبدل‌های حرارتی پوسته و لوله به دلیل قابلیت کار در شرایط دمایی و فشاری مختلف، بر اساس محاسبات LMTD طراحی و انتخاب می‌شوند تا بالاترین راندمان حرارتی را ارائه دهند. برای آشنایی بیشتر با مشخصات فنی و بررسی گزینه‌های موجود، می‌توانید از طریق خرید مبدل حرارتی پوسته و لوله اقدام کنید.

---

انتخاب نوع مناسب مبدل حرارتی بر اساس کاربرد صنعتی

برای اینکه مهندس پروژه بتواند بهترین مبدل را انتخاب کند، باید نوع سیال، شرایط عملیاتی و دما/فشار را بررسی کند.در کاربردهایی که محدودیت فضا و نیاز به افزایش سطح انتقال حرارت وجود دارد، مبدل حرارتی فین پلیت می‌تواند به‌عنوان یکی از گزینه‌های مناسب در کنار سایر انواع مبدل‌های حرارتی مطرح شود.

در ادامه، انتخاب نوع مبدل در کاربردهای مهم ایران ارائه شده است:

 انتخاب مبدل حرارتی برای چیلر تراکمی

در چیلرهای تراکمی، سه مبدل کلیدی وجود دارد:

اواپراتور
کندانسور
مبدل اینترکولر

بهترین انتخاب برای اواپراتور:

مبدل پوسته و لوله با لوله‌های مسی و بافل‌های ضد لرزش.

بهترین انتخاب برای کندانسور آبی:

پوسته و لوله با کویل مسی یا مس–نیکل.

برای چیلرهای بزرگ:

Plate Heat Exchanger با راندمان بالا.

 انتخاب مبدل حرارتی در صنعت پتروشیمی

صنایع پتروشیمی به مبدل‌های مقاوم در برابر فشار و خوردگی نیاز دارند:

• Shell & Tube
• Air Cooler
• Double Pipe (برای فشار بالا)

جنس مناسب:

• Inconel
• Monel
• Duplex
• Stainless Steel 316L

 انتخاب مبدل در صنعت نفت و گاز

به دلیل وجود گوگرد، CO2، H2S و شرایط سخت عملیاتی:

• مواد مقاوم به خوردگی
• ضخامت پوسته بیشتر
• بافل‌های استاندارد TEMA

استانداردهای اصلی:

• ASME Sec VIII Div 1
• TEMA R
• API 660

---

محاسبه افت فشار (Pressure Drop)

یکی از مهم‌ترین چالش‌های طراحی مبدل، محاسبه افت فشار است. افت فشار زیاد باعث افزایش توان پمپ و هزینه انرژی می‌شود.

فرمول ساده افت فشار در لوله‌ها:

 افت فشار دارسی-ویسباخ




ΔP = f × (L/D) × (ρ × V² / 2)




f = ضریب اصطکاک

L = طول لوله

D = قطر لوله

ρ = چگالی

V = سرعت جریان

برای هر مبدل، یک حد مجاز افت فشار توسط کارفرما تعیین می‌شود.

---

بررسی راندمان حرارتی مبدل

راندمان کاری مبدل نشان می‌دهد چه درصدی از انتقال حرارت تئوری واقعاً رخ داده است:

 راندمان مبدل حرارتی
 η = Q_actual / Q_max

اگر راندمان کمتر از ۶۰٪ باشد، معمولاً:

• سطح تبادل حرارت کافی نیست
• جریان سیال مناسب نیست
• جرم‌گرفتگی در لوله‌ها زیاد است

---

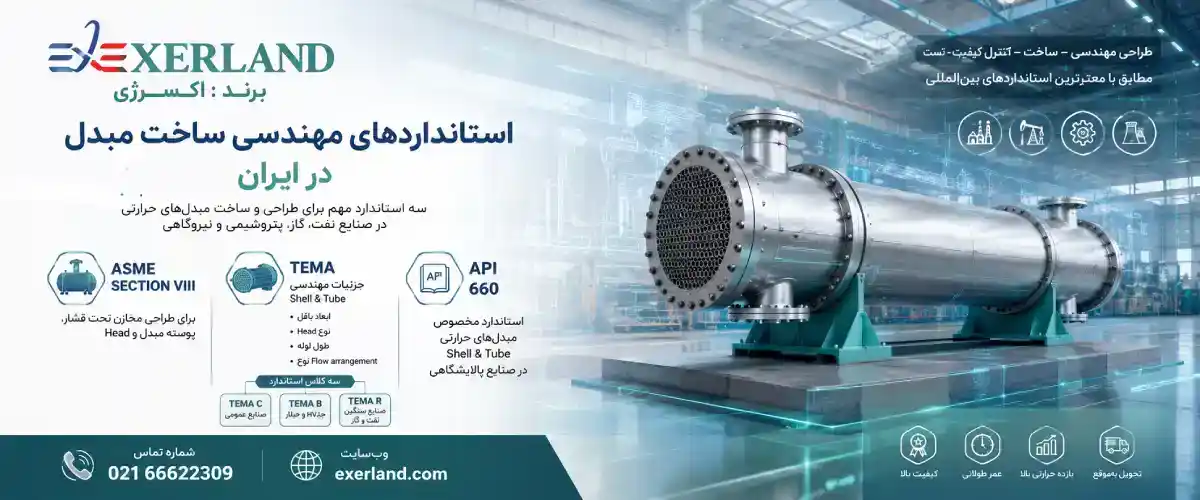

استانداردهای مهندسی ساخت مبدل در ایران

سه استاندارد مهم برای ساخت مبدل‌های حرارتی در ایران استفاده می‌شوند:

استاندارد ASME Section VIII

برای طراحی مخازن تحت فشار، پوسته مبدل و Head.

 استاندارد TEMA

جزئیات مهندسی Shell & Tube:

• ابعاد بافل
• نوع Head
• طول لوله
• نوع Flow arrangement

سه کلاس استاندارد:

• TEMA C: صنایع عمومی
• TEMA B: چیلر و HVAC
• TEMA R: صنایع سنگین نفت و گاز

 استاندارد API 660

برای مبدل‌های نفت و گاز با شرایط سخت.با توجه به محدودیت منابع آبی و توسعه پروژه‌های پالایشگاهی و نیروگاهی، تقاضا برای مبدل حرارتی هوا خنک در سال‌های اخیر روندی رو به رشد داشته است. این نوع مبدل با حذف نیاز به آب خنک‌کننده، در بسیاری از پروژه‌های صنعتی به‌عنوان راهکاری برای کاهش مصرف آب و هزینه‌های بهره‌برداری مورد توجه قرار می‌گیرد.

---

انتخاب جنس مبدل (Material Selection)

انتخاب جنس براساس:

خوردگی
نوع سیال
دما
فشار
هزینه

پرکاربردترین مواد در ایران:

بیشتر بخوانید: چگونه مبدل حرارتی اسپیرال راندمان تولید شما را در صنایع نفت و گاز افزایش می دهد؟

---

محاسبه سطح انتقال حرارت مورد نیاز (A)

اگر Q، U و ΔT مشخص باشد:

 سطح انتقال حرارت

 A = Q / (U × ΔT)




این فرمول برای انتخاب تعداد لوله‌ها، طول مبدل و نوع جریان استفاده می‌شود.در کنار مبدل های متداول صنعتی، مبدل حرارتی صفحه ای بریز نیز به دلیل ساختار فشرده و راندمان بالای انتقال حرارت، در برخی کاربردهای تخصصی مورد استفاده قرار می‌گیرد.

---

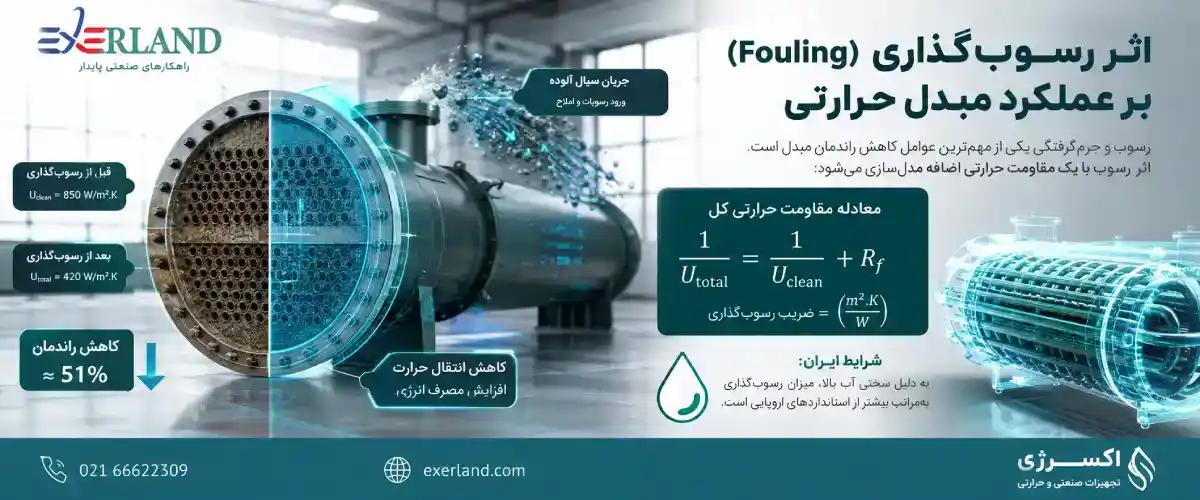

اثر رسوب‌گذاری (Fouling) بر عملکرد مبدل

رسوب و جرم‌گرفتگی یکی از مهم‌ترین عوامل کاهش راندمان مبدل است. اثر رسوب با یک مقاومت حرارتی اضافه مدل‌سازی می‌شود:

 مقاومت رسوب
1 / U_total = 1 / U_clean + R_f

R_f = ضریب رسوب‌گذاری

در ایران، به دلیل سختی آب بالا، میزان رسوب‌گذاری به‌مراتب بیشتر از استانداردهای اروپایی است.

با توجه به اینکه رسوب‌گذاری تأثیر مستقیمی بر کاهش ضریب انتقال حرارت، افزایش مصرف انرژی و افت راندمان سیستم دارد، انتخاب مبدل مناسب و طراحی بهینه از اهمیت بالایی برخوردار است. در بسیاری از کاربردهای صنعتی، مبدل‌های اسپیرال به دلیل ساختار ویژه خود، مقاومت بیشتری در برابر گرفتگی و رسوب داشته و هزینه‌های نگهداری را کاهش می‌دهند. برای آشنایی بیشتر با مشخصات فنی و بررسی گزینه‌های موجود، می‌توانید از طریق خرید مبدل حرارتی اسپیرال اقدام کنید.

---
