اهمیت خنککاری خطوط تولید فولاد و صنایع فلزی
صنعت فولاد و صنایع فلزی از جمله صنایع پرمصرف انرژی و پرتنش از نظر حرارتی هستند. در طول فرآیند تولید، تجهیزات و خطوط تولید تحت فشار حرارتی بالایی قرار دارند که میتواند باعث خرابی تجهیزات، کاهش کیفیت محصول و افزایش مصرف انرژی شود. یکی از مهمترین راهکارها برای کنترل دما و اطمینان از عملکرد پایدار، استفاده از چیلرهای تراکمی است. این سیستمها نه تنها باعث کاهش دمای فرآیند میشوند، بلکه راندمان تولید را نیز افزایش میدهند و هزینههای عملیاتی را به طور قابل توجهی کاهش میدهند.
در صنایع فولاد، فرآیندهایی مانند ریختهگری، نورد و فورجینگ دماهای بسیار بالایی تولید میکنند که بدون کنترل مناسب میتواند باعث تغییر خواص مکانیکی فلز شود. بنابراین، طراحی یک سیستم خنککننده مناسب که بتواند بار حرارتی متغیر خطوط تولید را به طور موثر مدیریت کند، حیاتی است. استفاده از چیلرهای تراکمی صنعتی این امکان را فراهم میکند که دمای سیال خنککننده بهینه شود و تجهیزات فرآیند تحت شرایط پایدار کار کنند.
چیلر تراکمی و نقش آن در صنایع فلزی
چیلرهای تراکمی، سیستمهایی هستند که با استفاده از سیکل تبرید تراکمی، انرژی حرارتی خطوط تولید را جذب و به محیط منتقل میکنند. در این سیکل، کمپرسور، کندانسور، اواپراتور و شیر انبساط با یکدیگر کار میکنند تا فرآیند خنککاری بهینه شود. انتخاب صحیح نوع کمپرسور و ظرفیت چیلر به نوع فرآیند صنعتی، دمای مورد نیاز و جریان سیال خنککننده بستگی دارد.
به عنوان مثال، در فرآیند نورد گرم، خطوط تولید با دمای بالا روبهرو هستند و نیاز به چیلرهایی با ظرفیت بالاتر و کمپرسورهای اسکرو یا سانتریفیوژ دارند. در فرآیندهای سبکتر مانند نورد سرد یا عملیات حرارتی سطحی، چیلرهای هواخنک با ظرفیت متوسط میتوانند عملکرد مناسبی ارائه دهند.
در پروژههای تجاری-اداری کوچک یا واحدهای فرآوری محدود، استفاده از مینی چیلر تجاری گزینهای بهینه است، زیرا با ظرفیت مناسب، مصرف انرژی کمتر و نصب سادهتر، امکان خنککاری فضا یا تجهیزات سبک را بدون نیاز به سیستمهای بزرگ صنعتی فراهم میکند و طول عمر تجهیزات را افزایش میدهد.
مزایای استفاده از سیستمهای سرمایشی صنعتی
استفاده از چیلرهای تراکمی در خطوط تولید فولاد و صنایع فلزی مزایای متعددی دارد که میتوان آنها را در سه دسته اصلی تقسیمبندی کرد:
کاهش خرابی تجهیزات: دمای بالا میتواند باعث آسیب دیدن کمپرسورها، پمپها و مبدلهای حرارتی شود. سیستم خنککننده مناسب این دما را کنترل میکند و از خرابیهای پرهزینه جلوگیری میکند.
افزایش کیفیت محصول: کنترل دقیق دما باعث میشود فلزات خواص مکانیکی بهینه خود را حفظ کنند و محصول نهایی با کیفیت بالاتر تولید شود.
صرفهجویی انرژی و اقتصادی بودن: استفاده از چیلر تراکمی هواخنک اسکرو با ضریب عملکرد (COP) بالا، مصرف انرژی را کاهش میدهد و هزینههای عملیاتی کارخانه را بهینه میکند، ضمن اینکه نصب و راهاندازی آن در فضاهای محدود سادهتر است و نیاز به برج خنککن مستقل ندارد.
نقش خنککننده فرآیندی در خطوط تولید
خنککننده فرآیندی یا Process Cooling به طور خاص برای کاهش دمای تجهیزاتی که در تماس مستقیم با فرآیند تولید هستند، طراحی میشود. این سیستمها شامل چیلر، پمپ، مبدل حرارتی و شبکه لولهکشی هستند که دمای سیال خنککننده را به سطح مورد نظر میرسانند. در صنایع فلزی، خنککننده فرآیندی باعث کنترل دمای قالبها، غلتکها و سایر تجهیزات حساس میشود و از تغییر خواص متالورژیکی فلز جلوگیری میکند.
یکی از نکات کلیدی در طراحی این سیستمها، تعیین بار حرارتی واقعی خطوط تولید و انتخاب چیلر با ظرفیت مناسب است. در بسیاری از پروژههای صنعتی بزرگ، استفاده از پکیج چیلر آب خنک - برج خنک کن مدار باز مرسوم است، زیرا این پکیجها امکان انتقال حرارت مؤثر، کنترل دقیق دما و عملکرد پایدار در طول سال را فراهم میکنند. این محاسبه با استفاده از فرمولهای مهندسی انجام میشود که در فازهای بعدی مقاله به آنها پرداخته خواهد شد.
چیلر هواخنک در صنایع فلزی
در بسیاری از کارخانهها، به دلیل محدودیت فضای محیطی یا هزینههای پایینتر، از چیلرهای هواخنک استفاده میشود. این سیستمها گرمای جذب شده از فرآیند تولید را به هوا منتقل میکنند و نیازی به سیستم خنککننده آب ندارند. در مقایسه با چیلرهای آبخنک، چیلرهای هواخنک نگهداری سادهتر و انعطافپذیری بیشتری دارند، اما معمولاً COP کمتری دارند.
استفاده صحیح و ترکیب آن با کنترل دمای فرآیند میتواند حتی در صنایع فولاد و خطوط تولید پرمصرف، کارایی قابل توجهی داشته باشد.
اهمیت کندانسور صنعتی در کارایی چیلر
کندانسور صنعتی بخشی حیاتی از چیلر تراکمی است که گرمای سیال مبرد را جذب و به محیط منتقل میکند. نوع کندانسور (آبخنک یا هواخنک) تاثیر مستقیم بر راندمان و ضریب عملکرد (COP) چیلر دارد. در خطوط تولید فولاد، کندانسور صنعتی باید ظرفیت کافی برای دفع بار حرارتی بالا داشته باشد و تحت شرایط محیطی پایدار کار کند.
انتخاب مناسب کندانسور باعث کاهش مصرف انرژی، کاهش فشار کمپرسور و افزایش طول عمر سیستم میشود.
عملکرد چیلر تراکمی در صنایع فلزی
چیلرهای تراکمی از اصلیترین سیستمهای خنککننده صنعتی هستند که در خطوط تولید فولاد و صنایع فلزی کاربرد دارند. عملکرد این سیستمها بر اساس سیکل تبرید تراکمی است که شامل چهار بخش اصلی میشود: کمپرسور، کندانسور، اواپراتور و شیر انبساط.
انواع کمپرسورها و کاربرد آنها در صنعت فولاد
| محدودیتها | مزایا | کاربرد در فولاد | نوع کمپرسور |
|---|---|---|---|
| هزینه اولیه بالا | راندمان بالا، مناسب بار متغیر | نورد گرم، فورجینگ | اسکرو |
| نگهداری زیاد، صدای بالا | هزینه نصب کمتر | خطوط تولید متوسط | رفت و برگشتی |
| پیچیدگی سیستم، هزینه نصب زیاد | راندمان بالا، جریان بزرگ | ریختهگری و خطوط با ظرفیت بالا | سانتریفیوژ |
انتخاب صحیح کمپرسور با توجه به ظرفیت سرمایشی مورد نیاز، دمای فرآیند و مصرف انرژی انجام میشود و تاثیر مستقیم بر طول عمر تجهیزات دارد.
محاسبات مهندسی چیلر تراکمی
برای طراحی یک چیلر تراکمی صنعتی، محاسبات مهندسی معمولاً شامل محاسبه بار حرارتی خطوط تولید و دبی سیال خنککننده است. این محاسبات به انتخاب مبدل حرارتی چیلر و سایر اجزای سیستم کمک میکنند. در ادامه فرمولهای کلیدی توضیح داده شدهاند:
محاسبه ظرفیت سرمایشی چیلر:
Q = m * Cp * ΔT
Q: ظرفیت سرمایشی (کیلووات یا kcal/h)
m: دبی جرمی سیال خنککننده (kg/s)
Cp: گرمای ویژه سیال (kJ/kg·K)
ΔT: اختلاف دمای ورودی و خروجی سیال (°C)
مثال: برای یک خط نورد گرم با جریان آب 5 kg/s و ΔT = 10°C و Cp = 4.18 kJ/kg·K، ظرفیت مورد نیاز برابر است با:
Q = 5 * 4.18 * 10 = 209 kW
محاسبه ضریب عملکرد (COP):
COP = Q / W
Q: ظرفیت سرمایشی (kW)
W: توان مصرفی کمپرسور (kW)
یک COP بالاتر نشاندهنده راندمان بالاتر سیستم و کاهش مصرف انرژی است. در خطوط فولاد، COP بین 4 تا 6 معمول است، اما انتخاب کمپرسور و کندانسور میتواند این عدد را بهینه کند.
بیشتر بخوانید : طراحی و انتخاب فن کندانسور بر اساس دبی هوا، افت فشار و ظرفیت دفع حرارت در چیلرهای صنعتی
محاسبه دبی سیال خنککننده:
m = Q / (Cp * ΔT)
با این فرمول میتوان مشخص کرد چه میزان جریان آب یا گلیکول برای خنککاری تجهیزات مورد نیاز است.
این محاسبه مشخص میکند چه مقدار جریان برای انتقال حرارت از تجهیزات به چیلر تراکمی آب اسکرال مورد نیاز است.
مثال عملی برای خطوط تولید فولاد
فرض کنید یک کارخانه نورد گرم نیاز به خنککاری دارد و ظرفیت سرمایشی 500 kW مورد نیاز است. اگر دمای سیال خنککننده ΔT = 12°C و Cp = 4.18 kJ/kg·K باشد:
m = 500 / (4.18 * 12) ≈ 9.97 kg/s
بنابراین پمپ و لولهکشی باید برای دبی تقریباً 10 kg/s طراحی شوند. این محاسبات باعث میشود چیلر دقیقاً با نیاز فرآیند هماهنگ شود و انرژی هدر نرود.
انتخاب چیلر بر اساس فرآیند صنعتی
| نوع کمپرسور پیشنهادی | ظرفیت سرمایشی نیازمند | دمای عملیاتی | فرآیند صنعتی |
|---|---|---|---|
| اسکرو یا سانتریفیوژ | 500-2000 kW | 800-1200°C | نورد گرم |
| اسکرو | 300-1000 kW | 700-1000°C | فورجینگ |
| سانتریفیوژ | 1000-3000 kW | 1000°C | ریختهگری |
| رفت و برگشتی یا اسکرو | 100-500 kW | 200-400°C | نورد سرد |
این جدول به مهندسین کمک میکند که چیلر مناسب را با توجه به فرآیند و ظرفیت انتخاب کنند و مصرف انرژی و هزینه عملیاتی بهینه شود.
بیشتر مطالعه کنید: چیلر: نقش، انواع و کاربردهای آن در سیستم های تهویه مطبوع و فرآیندی
نکات مهم در عملکرد چیلر تراکمی
تنظیم فشار و دمادر مینی چیلر مسکونی، کنترل دقیق فشار کندانسور و دمای اواپراتور باعث افزایش عمر کمپرسور و کاهش مصرف انرژی میشود.
تنظیم صحیح دبی آب یا گلیکول در مینی چیلر مسکونی، راندمان انتقال حرارت را بهینه میکند و سرمایش یکنواخت فضا را تضمین میکند.
مبرد استفاده شده در مینی چیلر مسکونی باید با دمای محیط و محدوده عملکرد کمپرسور سازگار باشد تا کارکرد پایدار و کممصرف داشته باشد.
سیستمهای کنترلی هوشمند در مینی چیلر مسکونی امکان تنظیم خودکار دما، فشار و جریان سیال را فراهم میکنند و راحتی و صرفهجویی در مصرف انرژی را افزایش میدهند.

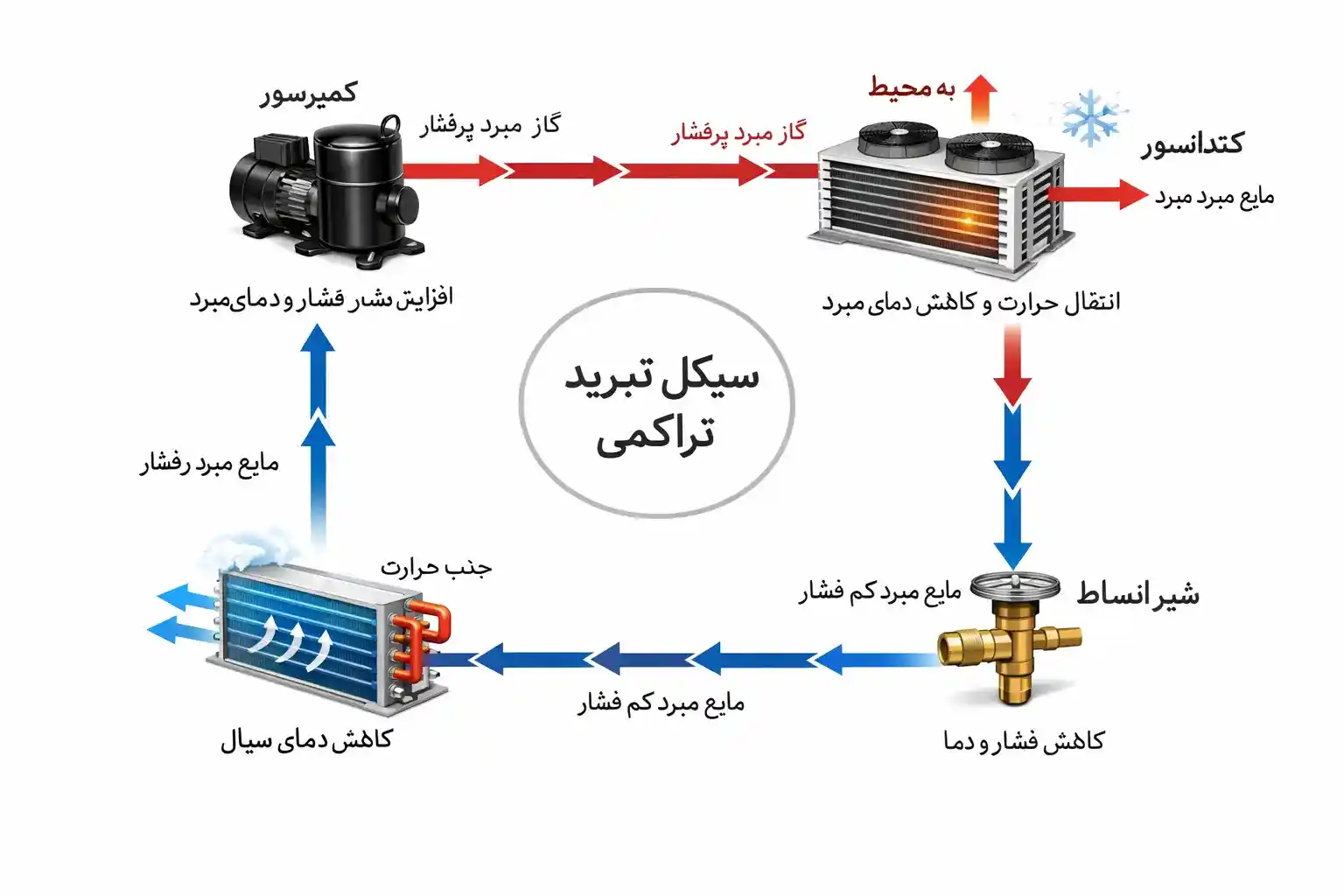

نمودار جریان سیکل تبرید تراکمی
یکی از مهمترین ابزارها برای درک عملکرد چیلر تراکمی، نمودار جریان سیکل تبرید است. این نمودار اجزای اصلی سیستم (کمپرسور، کندانسور، اواپراتور و شیر انبساط) و مسیر حرکت مبرد را نمایش میدهد. با این نمودار، مهندس میتواند نقاط دمایی، فشار و بار حرارتی را بررسی و بهینهسازی کند.
توضیح نمودار:
کمپرسور: افزایش فشار و دمای مبرد
کندانسور: انتقال حرارت به محیط و کاهش دمای مبرد
شیر انبساط: کاهش فشار و دما قبل از ورود به اواپراتور
اواپراتور: جذب حرارت فرآیند و کاهش دمای سیال
نمودار مقایسه مصرف انرژی و COP
برای انتخاب بهینه چیلر، باید مصرف انرژی و COP سیستمها را با یکدیگر مقایسه کرد. جدول و نمودار زیر نمونهای از مقایسه سه نوع چیلر در یک خط تولید فولاد با بار 1000 kW است:
| معایب | مزایا | مصرف انرژی (kW) | COP | نوع چیلر |
|---|---|---|---|---|
| هزینه اولیه بالا | مناسب بار متغیر، عمر طولانی | 192 | 5.2 | اسکرو |
| نگهداری زیاد، صدای بالا | نصب ساده، هزینه کمتر | 222 | 4.5 | رفت و برگشتی |
| پیچیدگی سیستم، هزینه نصب زیاد | راندمان بالا، جریان بزرگ | 172 | 5.8 | سانتریفیوژ |
تحلیل نمودار:
چیلر سانتریفیوژ دارای بالاترین COP و کمترین مصرف انرژی است، اما پیچیدگی و هزینه نصب بالایی دارد.
چیلر اسکرو تعادل بین راندمان و هزینه دارد و برای خطوط تولید فولاد با بار متغیر بسیار مناسب است.
چیلر رفت و برگشتی به دلیل نگهداری زیاد و COP پایین، گزینه کمتر بهینهای است.
نمودار میتواند به شکل ستونی یا خطی رسم شود تا تغییرات مصرف انرژی و COP بین انواع چیلرها قابل مشاهده باشد.
جدول انتخاب چیلر بر اساس فرآیند و ظرفیت
انتخاب صحیح چیلر با توجه به فرآیند صنعتی، دمای عملیاتی و بار حرارتی بسیار مهم است. جدول زیر راهنمای مهندسی برای خطوط تولید فولاد است:
| نوع چیلر | نوع کمپرسور پیشنهادی | ظرفیت سرمایشی نیازمند (kW) | دمای عملیاتی (°C) | فرآیند صنعتی |
|---|---|---|---|---|
| هواخنک/آبخنک | اسکرو | 500-2000 | 800-1200 | نورد گرم |
| آبخنک | اسکرو | 300-1000 | 700-1000 | فورجینگ |
| آبخنک | سانتریفیوژ | 1000-3000 | 1000 | ریختهگری |
| هواخنک | رفت و برگشتی | 100-500 | 200-400 | نورد سرد |
این جدول به مهندسین کمک میکند که چیلر مناسب با توجه به نیاز فرآیند را انتخاب کنند و مصرف انرژی و هزینه عملیاتی را بهینه کنند.

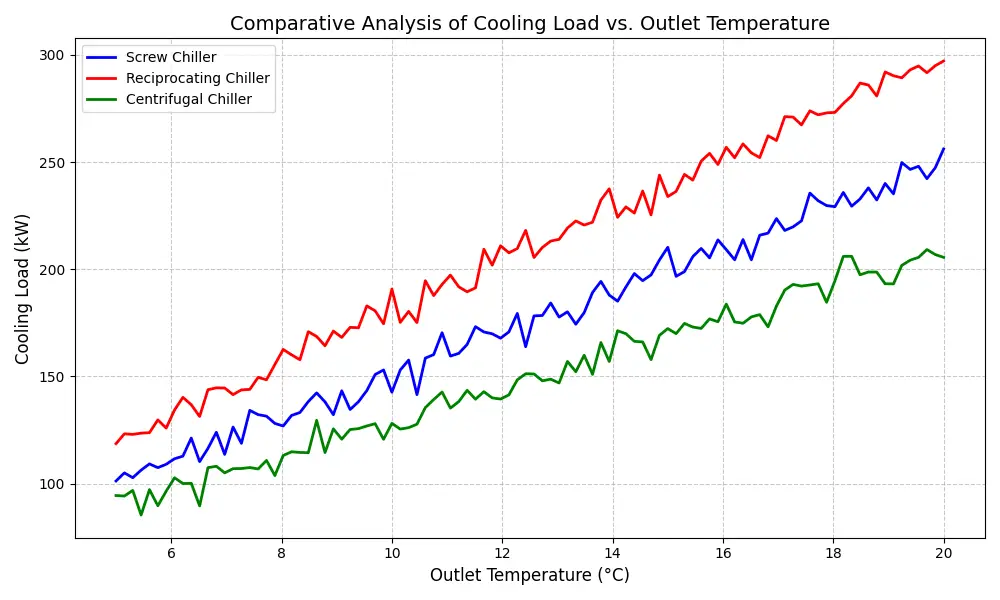

نمودار تحلیل مقایسهای بار حرارتی و دمای خروجی
یک نمودار دیگر برای مقایسه دمای خروجی سیال خنک کننده و بار حرارتی خطوط تولید مفید است. این نمودار نشان میدهد که:
- انتخاب ظرفیت چیلر → تاثیر مستقیم بر دمای خروجی سیال.
- چیلر با COP بالا → حفظ دمای بهینه با مصرف انرژی کمتر.
- پکیج چیلر آب خنک + برج خنک کن مدار بسته → خروجی پایدار و راندمان بالا.
نکات تحلیل مقایسه ای
ظرفیت چیلرانتخاب ظرفیت دقیق مینی چیلر برای بار واقعی فضا یا تجهیزات بسیار حیاتی است. ظرفیت بیش از حد باعث هدررفت انرژی و افزایش هزینهها میشود، در حالی که ظرفیت کمتر، کارایی سرمایش را کاهش میدهد.
نوع کمپرسور
در مینی چیلر، انتخاب کمپرسور مناسب با بار حرارتی و محدوده دمایی اهمیت دارد. کمپرسور اسکرو برای بار متغیر و کمپرسور روتاری یا پیستونی برای بارهای کوچک و پایدار توصیه میشود.
نوع چیلر و کندانسور
کندانسور هواخنک یا آبخنک، تاثیر مستقیم بر COP و مصرف انرژی مینی چیلر دارد. برای فضای مسکونی یا تجاری کوچک، معمولاً کندانسور هواخنک راحتتر نصب و نگهداری میشود.
بهینهسازی مصرف انرژی
استفاده از سیستمهای کنترلی مدرن در مینی چیلر، تغییر دبی سیال و کنترل دقیق دما میتواند مصرف انرژی را تا 10–15٪ کاهش دهد و آسایش حرارتی بیشتری فراهم کند.
بررسی چند پروژه
بررسی مورد اول: کارخانه نورد گرم فولاد
در یک کارخانه نورد گرم با ظرفیت 1,500 kW، از چیلر تراکمی اسکرو آب خنک استفاده شد. قبل از نصب چیلر، دمای قالبها تا 900°C میرسید و کیفیت محصول کاهش یافته بود. پس از نصب چیلر:
دمای خروجی سیال خنککننده پایدار شد (ΔT ≈ 10°C)
مصرف انرژی کاهش 12٪ یافت
خرابی تجهیزات به حداقل رسید
COP چیلر به 5.3 رسید
این مثال نشان میدهد که انتخاب صحیح نوع چیلر و کنترل دقیق دما، مزایای عملی و اقتصادی قابل توجهی دارد.
بررسی مورد دوم : خط ریختهگری فولاد
یک کارخانه ریختهگری با بار حرارتی 2,500 kW، از چیلر سانتریفیوژ آبخنک بهره گرفت. تحلیل عملکرد:
دمای قالبها در محدوده ایمن حفظ شد
مصرف برق بهینه شد و هزینه عملیاتی کاهش یافت
عمر تجهیزات افزایش یافت و خرابی کمپرسورها کاهش یافت
نکات کلیدی نگهداری و بهرهبرداری چیلر
بازرسی دورهای کمپرسور: بررسی فشار و دما، روغن کمپرسور و کارکرد روانکاری
تمیزکاری کندانسور: افزایش راندمان انتقال حرارت و کاهش مصرف انرژی
کنترل دبی سیال خنککننده: تنظیم پمپها و شیرها برای حفظ ΔT بهینه
نظارت سیستم کنترل هوشمند: بهرهبرداری از نرمافزارهای کنترل PLC و SCADA برای جلوگیری از نوسانات دما
تست مبرد و فشار: اطمینان از عدم نشتی و عملکرد صحیح سیکل تبرید
